Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;

технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;

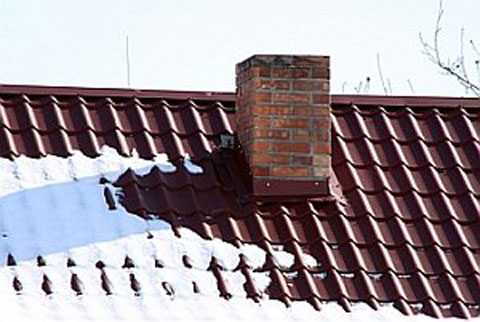

шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

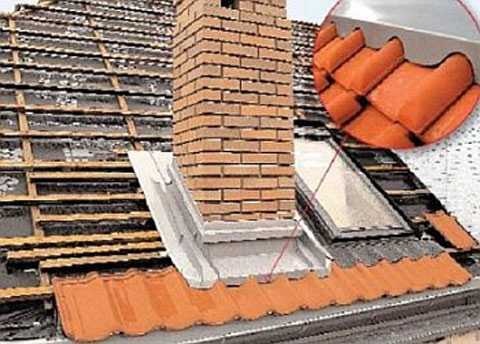

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

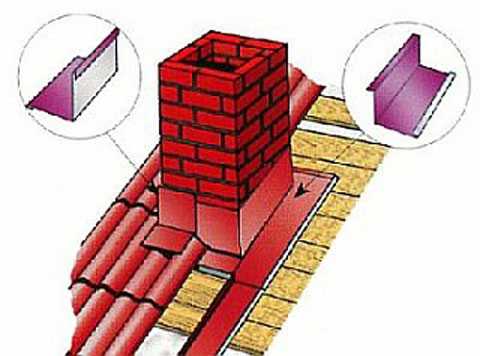

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

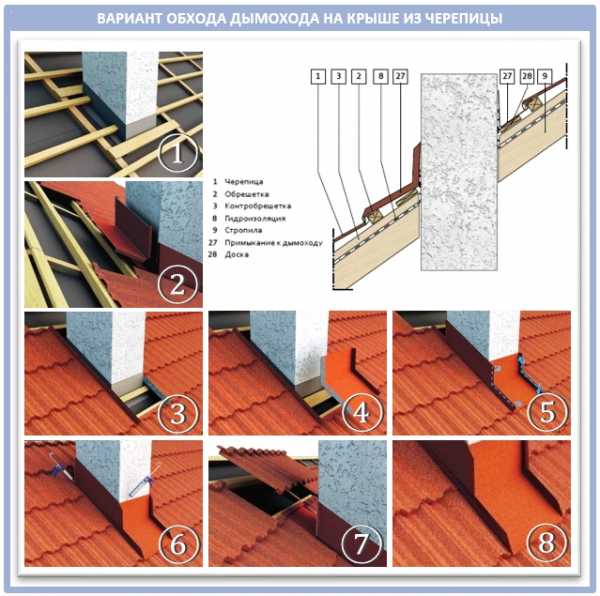

Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.

Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.

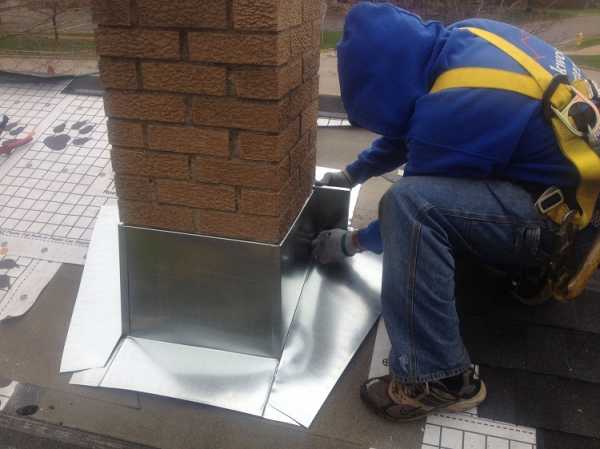

Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.

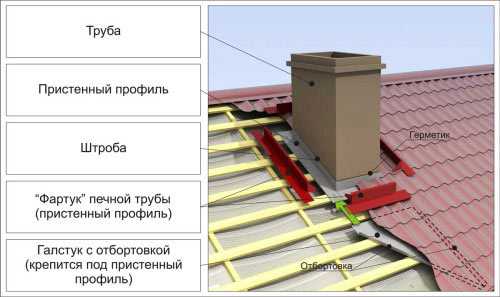

Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

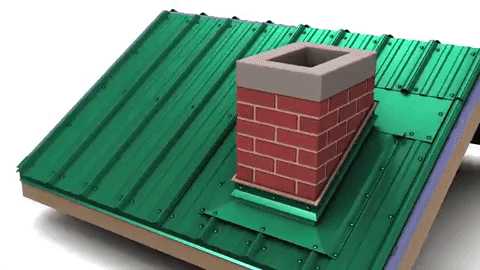

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
Шаг 2. Лист нужно загнуть наверх на 5 см.
Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

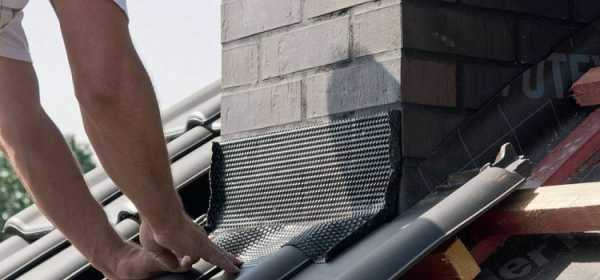

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.

Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.

Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.

Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

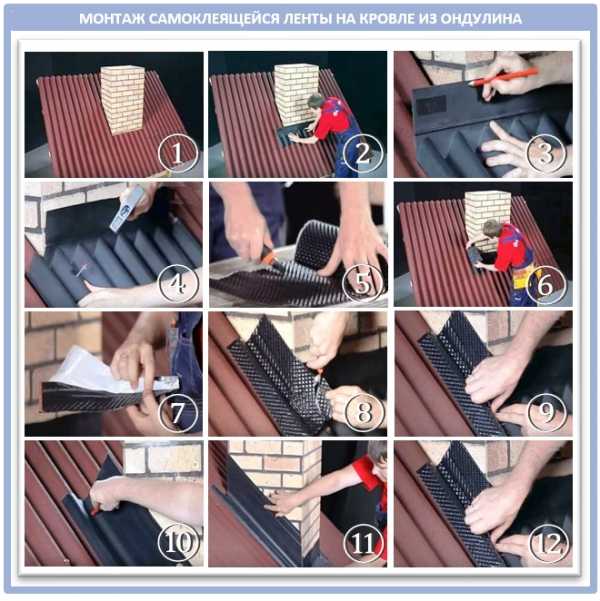

Вот как все это выглядит на практике. Часть 1:

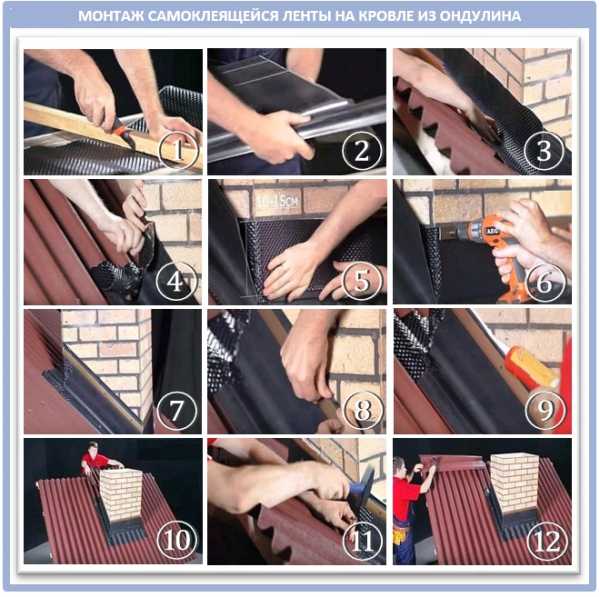

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
Шаг 7. Растяните ленту руками по поверхности и прикатайте при помощи ролика.
Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
Шаг 7. На верхней части просверлите отверстия с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:

Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

krovgid.com

как сделать разделку и установку, правильно закрепить фартук и обустроить короб, детали на фото +видео

Содержание статьи:

Организация отопление коттеджей и частных домов занимает немалую часть времени строительства всей постройки. Возведение дымохода или установка трубы на крыше является финальным этапом этого типа работ. Именно от качества его выполнения во многом зависит качество и надежность полученной системы отопления дома.

В данной статье мы расскажем о том, как сделать трубу на крыше и защитить ее от осадков.

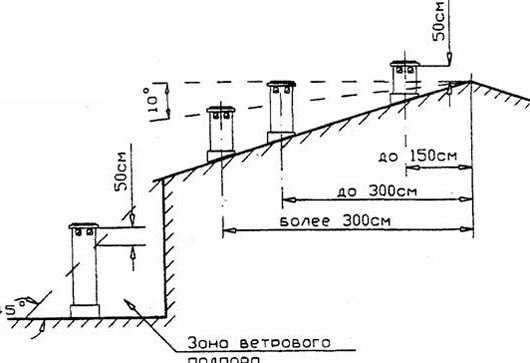

Варианты размещения трубы

Профессионалы советуют выводить дымоотводную трубу через конек, так как в этом месте организовать примыкание кровли к дымоходу достаточно просто. Благодаря такому размещению, удается избежать образования снеговых карманов и снизить вероятность протечек. Но такой метод установки имеет и недостатки. Так, в данном случае просто необходимо создавать стропильную систему, у которой коньковая планка не выполняет несущих функций. Также можно организовать разрыв коньковой планки с дополнительным укреплением ее концов. Кроме того, разделка трубы на крыше может обернуться дополнительными затратами в случае если используется дымоход круглого сечения. Дело в том, что на рынке практически отсутствуют комплектующие, которые используются для организации прохода такого дымохода сквозь конек. Поэтому рекомендуется использовать дымоходы квадратного или прямоугольного сечения (прочитайте также: «Гибкий дымоход — характеристика»).

Не менее удачным размещением трубы на дымоходе является место на скате, не сильно удаленное от конька. В этом случае не нужно разрывать конек, что способствует более быстрому завершению строительных работ. Кроме того сам проход выполняется относительно просто. Читайте также: «Крышная разделка дымохода».

Где не рекомендуется монтировать трубу дымохода

Наиболее неудачным местом для прохода дымохода являются места стыков двух скатов — ендовы. Достичь качественного примыкания трубы к кровле в таком месте практически нереально, при этом водный поток, стекающий со скатов крыши, будет создавать дополнительную нагрузку на трубу дымохода. Кроме того, зимой здесь будет скапливаться снег. Как результат, кровля может дать течь.

Так же как и в случае с проходом сквозь конек, данный метод требует организации более сложной стропильной системы в местах ендов.

Кладка трубы на крыше

Организовать правильное примыкание дымохода на крыше порой достаточно сложно, так как кровельный пирог является сплошным и он в итоге должен остаться непрерывным по всей площади (прочитайте: «Кладка трубы из кирпича своими руками»). Требования СНиП достаточно четко описывают условия размещения горючих материалов вокруг дымоходов. А материал из которого делают паро- и гидроизоляцию современных кровель как раз относиться к таким материалам. Поэтому, в зависимости от выбранного типа дымохода, пленки изоляции должны находиться от трубы на расстоянии не менее 13-25 см. Хорошим вариантом считается труба керамическая для дымохода.

Но как же в этом случае проводится труба на крыше дома ? Оптимальным решением является отделение части кровельного пирога от его основной плоскости.

Для этого могут применяться:

стропильные ноги по бокам трубы;
поперечные балки, установленные сверху и снизу и имеющие толщину стропил.

То есть по простому — необходимо создать своеобразный короб из дерева, который надежно отделяет горячую трубу от пирога кровли. При этом следует придерживаться требований СНиП, так как деревянные элементы также должны размещаться от дымохода на определенном расстоянии. Короб для трубы на крыше изнутри заполняют теплоизоляционным материалом негорючего типа. Для этого может использоваться базальтовая вата.

Примыкание слоя гидро- и пароизоляции к установленному коробу выполняется стандартным методом:

полотна изоляции надрезают «конвертом»;
края материала доводят к поперечным балкам или стропилам, где его фиксируют гвоздями или скобами;
пленку гидроизоляции зажимают брусьями обрешетки и контробрешетки. Пленку пароизоляции фиксируют основанием для укладки отделочного материала чердака;
для того, чтобы утеплитель был надежно защищен от попадания влаги, в местах примыкания пленки изоляции к стенкам короба необходимо устроить герметичное уплотнение из клеевого состава или специальной клейкой ленты. Читайте также: «Оцинкованная труба для дымохода».

Кирпичная труба на крыше — герметизация стыка

В зависимости от формы сечения дымоотводной трубы и от типа кровельного материала, выбирается правильная форма проходного узла, которая сможет обеспечить максимальную защищенность этого участка крыши (подробнее: «Узел прохода дымохода через кровлю»). Но, независимо от выбора, принцип организации этого узла остается неизменным.

Одной из важнейших задач при обустройстве кровли и прохода через нее дымохода является герметизация стыков. Благодаря правильному выполнению этого типа работ, можно обеспечить качественный отвод воды от дымохода. Для того, чтобы реализовать это требование используют фартук для трубы на крыше.

Рассмотрим, как правильно заделать трубу на крыше:

дымоходы с бетонным или кирпичным наружным слоем квадратного и круглого сечения необходимо защитить специальным фартуком, который идет в комплекте с кровельным материалом. Так, например, к керамической и цементно-песчаной черепице в наборе комплектующих частей имеются алюминиевые ленты, которые имеют клейкую основу;
стык герметизируют с помощью ленты, наклеивая одну ее половину к трубе, а вторую — под углом к кровле;
теперь верхнюю часть ленты (та, которая приклеена к дымоходу) плотно прижимают металлической планкой. Саму ленту фиксируют термостойкими дюбелями. На кирпичной стене ленту и планку можно фиксировать по предварительно сделанной в кирпичах штробе;
в месте стыка все планки и трубы, а также сами крепежи необходимо промазать герметиком, стойким к высоким температурам и агрессивному воздействию атмосферы. Это позволяет полностью исключить попадание под кровлю воды, стекающей по стенкам дымохода (прочтите также: «Гильзование кирпичного дымохода»).

Аналогично делают стык кровли и гибкой черепицы. Но в этом случае вместо эластичной клейкой ленты используется ендовой ковер или заведенная на стенки дымохода черепица. Если кровля создается из металлочерепицы, то фартук для герметизации делают из листов металла, имеющих цвет кровельного покрытия (прочитайте также: «Печная труба»).

Организовывая фартук необходимо всегда помнить, что верхнюю его часть обязательно заводят под кровельный материал. Это необходимо для того, чтобы вода стекала сперва по скату крыши, а потом попадала на фартук. Если уложить фартук без нахлеста под кровлю, то такая крыша скоро даст течь.

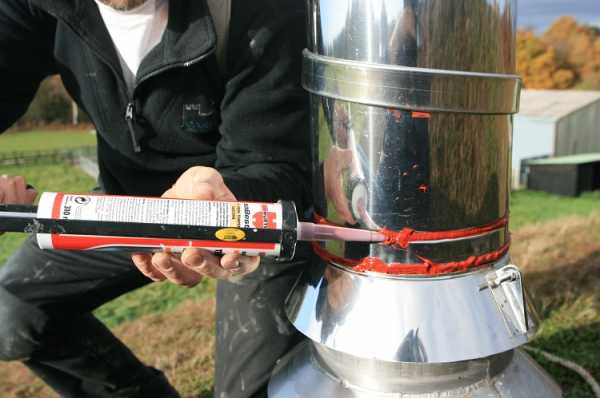

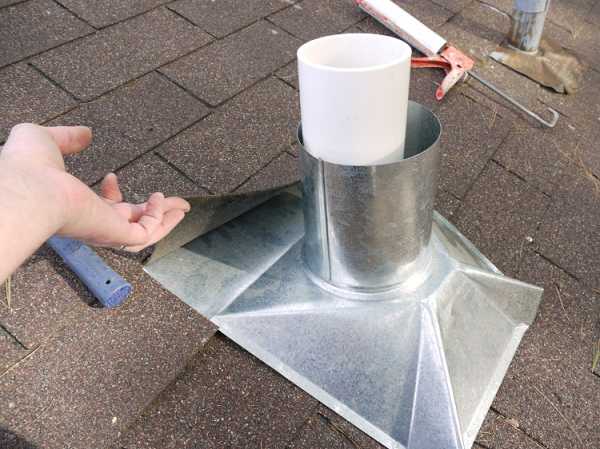

Герметизация дымоходных труб круглого сечения

Дымоходы круглого сечения зачастую имеют трехслойную конструкцию с шаром теплоизоляции внутри. Крепление трубы на крыше организовывается с помощью готовых примыканий из листов стали, которые соединяют со специальным фартуком — колпаком. Читайте также: «Как обойти трубу металлочерепицей». Кровельный проход можно сделать и самому. Для этого понадобится обычный плоский лист металла. Такую деталь крепят к конструкции крыши. Фиксировать фартук намертво на дымоходе нельзя. Во-первых, шурупы, скобы или гвозди могут повредить теплоизоляцию внутри. А во-вторых, жестко зафиксировав такой дымоход к кровле, в будущем можно получить его повреждение, так как стропила могут дать усадку, а сама дымоходная труба на крыше дома будет расширяться под действием температур (прочтите подробную статью: «Как обустроить проход трубы через крышу»).

Примыкание к трубе, обучающее видео:

Для того, чтобы защитить примыкание, поверх трубы дымохода надевают стальной хомут с термостойкой прокладкой. Этот элемент закрывает место стыка, защищая его от проникновения влаги. Установка самой трубы и организация ее прохода сквозь материал кровли в этом случае остаются неизменной.

По периметру фартук можно оклеить свинцовой или алюминиевой лентой. Вместо нее допускается использовать профилируемую по кровельному материалу свинцовую деталь овальной формы. При этом важно завести под кровлю верхний край фартука, а его нижний край выводят внахлест поверх нижней части ската. Таким образом вода, стекающая по скату, попадает на фартук и оттуда стекает по нему на скат крыши.

kryshadoma.com

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

Примыкание к прямоугольной дымовой трубе

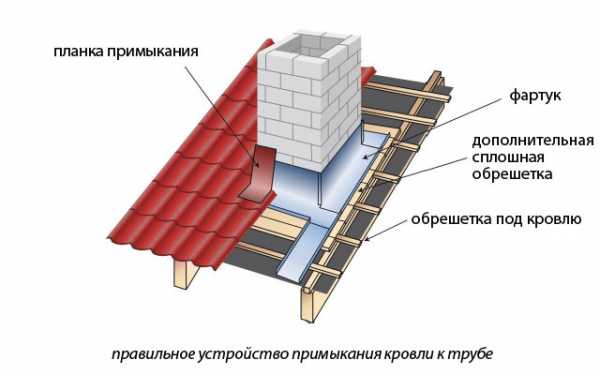

Рис.1 Устройство примыкания кровельного материала к прямоугольной трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого «галстука». Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

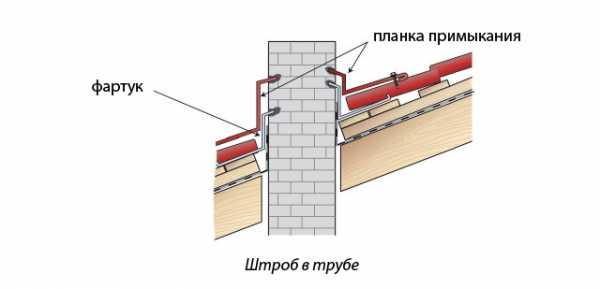

Рис.2 Края планок заводятся в штроб

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

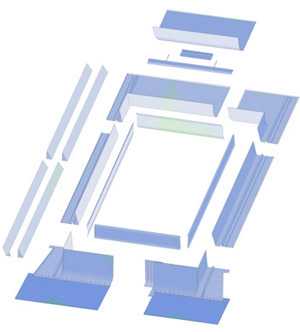

Рис.3 Готовый оклад для дымохода

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус — переплата за материал, плюс — экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

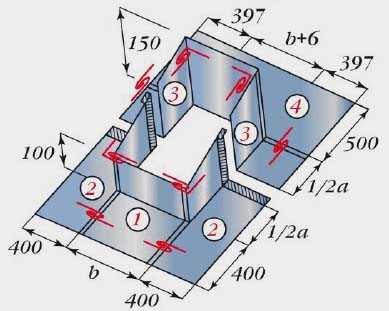

Оклад примыкания кровли к дымовой трубе

Все размеры заданы в миллиметрах. Угол γ — уклон крыши относительно горизонта.

Схема раскроя оцинкованного листа для изготовления оклада

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу «крашенного» кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

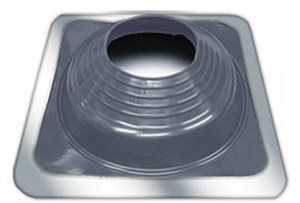

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

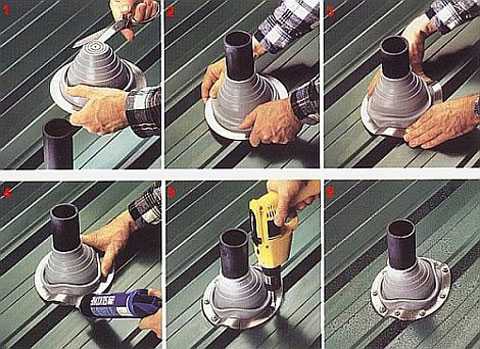

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Таким образом можно надежно установить узел примыкания трубы и кровли.

krovportal.ru

Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
Укладывается кровельное покрытие вокруг трубы.
Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

высокой термостойкостью;
низкой теплопроводностью и небольшой теплоемкостью;
химической стойкостью;
стойкостью к вибрациям, деформациям, термоударам;
незначительной плотностью и эластичностью;
плотным прилеганием к конструкциям;
огнестойкостью;
хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

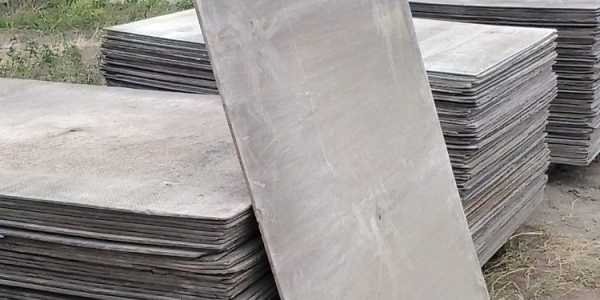

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

устойчивостью к воздействию воды, пара, минеральных масел;
устойчивостью к воздействию расплавов цветных металлов;
низкой теплопроводностью;
эластичностью и небольшой плотностью;
низкой теплопроводностью;
хорошей звукоизоляцией;
сохранением электроизоляционных свойств при температуре 700-800º С;
устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка квадратной трубы на шиферной крыше

Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

Для круглого металлического дымохода можно использовать специальный герметик

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

trubamaster.ru

надежный проход и примыкание дымохода

Как организовать дымоход на крыше: общая схема

Как устроить выход трубы

Вопрос отопления особенно актуален в частном доме. Если отопление организуется, к примеру, через котел или печь, то не обойтись без устройства дымохода. Его обычно выводят на кровлю. Вывод дымоходной трубы должен быть абсолютно безопасным как с позиций пожаробезопасности, так и образования протечек.

Об устройстве дымохода через металлочерепицу домовладельцы обычно задумываются еще при планировании отопления. Вывод трубы чаще всего устраивают в районе конька, поскольку когда труба через металлочерепицу проходит по «теплой» зоне, риск образования конденсата в дымоходе снижается.

Если печная труба проходит непосредственно через конек, то перекрытие узла примыкания значительно упрощается. Более того, зимой практически не образуются снеговые карманы, то есть таким образом пресекается возможность образования протечек в этой зоне. Еще один рекомендованный вариант устройства прохода – на скате крыши поблизости от конька.

Обычно для защиты дымохода от осадков устанавливают специальный зонт. Однако, такое решение себя не оправдывает при использовании котельного оборудования. Любое препятствие на пути выхода газов усложнит их вывод из-за небольшой температуры продуктов сгорания.

Важно

Особо внимательно нужно подходить к оформлению прохода трубы через металлочерепицу, ведь участок прилегания кровли к дымоходу – известное проблемное место, связанное с высоким риском протекания. Способ устройства выхода трубы подбирается, исходя из того, какова ее форма – прямоугольная либо круглая.

Как организовать дымоход на крыше: общая схема ↑

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Совет

Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества.

Как устроить выход трубы ↑

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход ↑

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

установка внутреннего фартука до начала монтажа покрытия;
устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание

Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много.

Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход ↑

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет

Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
Смочив элемент жидким мылом, его натягивают на трубу.
Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

Установка проходного элемента для металлочерепицы Master Flash

stylekrov.ru

Гидроизоляция печной трубы на крыше: герметик, короб, колпак

Сегодня стало обычным делом строительство домов и дач с каминами, печным отоплением, сауной и твердотопливными плитами.

Устройство печной трубы.
Поэтому одной из главных забот владельцев является «труба на крыше», т.е. гидроизоляция печной трубы (или труб).
Если труба защищена неправильно, в результате перепада температур образуется конденсат, стекающий в дымоход. Его испарение мешает тяге и создает излишнее давление, под действием которого печь может даже разрушиться. Нужно ли говорить, насколько сложным будет ремонт?
Дымоходы, имеющие гидроизоляцию, равномернее прогреваются в процессе отапливания помещения, повышают теплоотдачу, делают использование печей безопаснее, поскольку конденсат уходит вместе с дымом. Правильно устроенная труба на крыше сулит владельцу дома спокойную жизнь.
Как правильно сделать гидроизоляцию трубы?
Сегодня рынок предлагает множество современных материалов, необходимых для герметизации трубы на крыше:
оцинкованное железо;
металлические уголки;
диффузные мембраны;
каменная вата;
битумные мастики;
герметики;
портландцемент;
жидкая резина.
Никогда не производится гидроизоляция печных труб строительными и бытовыми герметиками на основе силикона, а также заливка стыков битумом.
Для производства работ понадобятся такие инструменты:
Гидроизоляция нижней части трубы крыши.
линейка;
нож или ножницы для раскройки рулонных материалов;
малярная кисть;
металлический валик;
стамеска и молоток;
шурупы или гвозди;
рабочие перчатки.
Герметизация трубы проводится поэтапно и делается таким образом:
Вначале производится тщательная разделка поврежденного места кровли. Затем битумной мастикой к трубе приклеивается диффузная мембрана. Перед этим трубу грунтуют для лучшего сцепления с битумом. Затем края мембраны нужно завернуть наверх и проклеить мастикой. Теперь, в случае попадания влаги на мембрану, она через такое устройство не проникнет вглубь крыши.
Подойдет и способ изоляции дымовой трубы при помощи сварки. Единственным минусом сварочных работ является необходимость покрыть место изоляции для надежности эпоксидной шпаклевкой и покрасить. Особого внимания обычно требует место, расположенное над дымоходом. Жалеть герметик не следует, тогда не придется делать сложный ремонт.
Этапы гидроизоляции верхней части трубы.
Оптимальным вариантом гидроизоляции печной трубы считают отделение примыкающей к дымоходу зоны от остальной крыши путем создания отдельного короба. Собрать его можно из деревянных балок и стропил. Обязательно соблюдают расстояние от трубы до стен короба: оно должно быть не меньше 15 см. Зону вокруг дымохода, после того как сделана разделка места протечки, необходимо заполнить негорючей теплоизоляцией (каменной ватой). Слои кровельного пирога к дымоходному коробу подводят традиционным способом. Для максимальной защиты от влаги места стыков короба и пленок герметично уплотняют специальными клеевыми составами, гарантирующими нескорый ремонт. Такое устройство подойдет тем, у кого кирпичная труба на крыше. Изоляция получается отличной.
Производители дымоходов и кровельного оборудования сегодня предлагают домовладельцам, у которых труба на крыше, специальное устройство для дымовых труб с круглым сечением — кровельный проход. Это плоский стальной лист-основание, соединенный с фартуком в виде колпака, через который пропускается круглый дымоход. Правильно не скреплять устройство с дымоходом «намертво», чтобы конструкция не повредилась при усадке крыши. На место стыка фартука и трубы надевают специальный стальной хомут («юбку») и закрепляют его термостойкой прокладкой. Через нее вода не попадает под фартук, герметизация получается надежной, и труба на крыше не доставляет хлопот.
Как защититься от протечек через стыки?
Понятно, что разделка и ремонт протекающей крыши — хлопотный и непростой процесс. Поэтому для герметичного примыкания к печной трубе кровельного материала мастера рекомендуют сделать внутренний фартук. Используются для этого нижние планки примыкания. Прикладывая планку к стенкам трубы, отмечают на стенке верхнюю кромку планки. По этой линии болгаркой пробивают штробу. Установку внутреннего фартука начинают с нижней стенки трубы. Заводят край фартука в штробу и затем монтируют его на остальные стенки с нахлестом в 15 см. Край планки, вставленный в штробу, герметизируют. Нижние планки примыкания нужно правильно подрезать по месту и закрепить саморезами.
После нижнего фартука очень важно правильно сделать «галстук» — это плоский лист гидроизоляции, который подкладывают под нижний элемент внутреннего фартука. Через галстук пойдет сток воды, его нужно установить в направлении вниз до карниза крыши. По краю галстука обычно советуют сделать бортик.
Затем сверх такого устройства монтируют кровельный материал. Когда покрытие кровли вокруг печной трубы завершено, нужно сделать наружный декоративный фартук. Обычно его изготавливают из верхних планок примыкания и устанавливают так же, как внутренний. Единственное отличие заключается в том, что верхнюю кромку его крепят без штробы, прямо к стенке трубы. Правильное устройство гидроизоляции трубы позволит много лет не вспоминать слово «ремонт», и труба на крыше не станет головной болью.
kryshikrovli.ru
Герметизация трубы на крыше с использованием фартука
Частный дом — это мечта многих городских жителей. Однако, построив или купив его, многие сталкиваются с непониманием некоторых нюансов. Например, продумывая систему отопления дома, и остановившись на печном, нужно понимать, что герметизация трубы на крыше имеет одно из первостепенных значений.
Если дымоход будет недостаточно загерметизирован, то на его стенках может образовываться конденсат, который, стекая по внутренней поверхности трубы, негативно влияет на качество отопления (плохая тяга или создание излишнего давления).

Правильно устроенный проход трубы через кровлю и перекрытие гарантирует жильцам сухой потолок и комфорт проживания в доме.
Из-за этого помещение может плохо прогреваться.
Форма узла прохода трубы через кровлю зависит, в первую очередь, от формы сечения самой печной трубы, а также от типа кровельного материала. При этом герметизация будет производиться по одному и тому же принципу, который обычно включает использование так называемого фартука, обеспечивающего отвод стекающей воды.
Гидроизоляция кирпичных или бетонных дымоходов
Независимо от места расположения, труба должна быть выше конька минимум на 50 см.
Герметизация дымовой трубы с внешними стенками из кирпича или бетона производится фартуками, которые поставляются вместе с выбранной кровлей, в наборах комплектующих материалов. Например, к керамической или цементно-песчаной черепице идут в комплекте алюминиевые эластичные ленты, один край которых обработан клеевым составом. А в роли фартука на крыше, покрытой металлочерепицей, используют гладкие металлические листы того же цвета, что и основное покрытие. На крыше, покрытой битумной черепицей, герметизация узла выхода дымовой трубы происходит за счет ендового ковра или ряда черепицы, заведенной непосредственно на дымоход.
Герметизация при помощи ленты происходит так:
Одну продольную часть ленты приклеивают к печной трубе, а вторую часть — к крыше.
Часть ленты, наклеенную на дымоход, прижимают металлической профильной планкой, которую крепят к дымоходу термостойкими дюбелями.
Стык планки и трубы, а также места крепления промазывают герметиком. Для этих целей нужно выбрать влагостойкий герметик. Таким образом, полностью исключается попадание воды под ленту.
Методы герметизации печной трубы с использованием других материалов повторяют эту процедуру. Однако нужно следить, чтобы все стыки материала и трубы, места креплений, если они есть, были хорошо промазаны водостойким герметиком. В этом случае заделка будет проведена действительно качественно.
Чтобы не было протечек, и вода хорошо стекала по скату, обязательно нужно помнить, что верхняя часть фартука должна заводиться под лист кровельного материала, который лежит выше дымохода, а нижняя его часть должна покрывать верхнюю часть листа, расположенного ниже дымохода. Места нахлеста также желательно промазывать герметиком.
Гидроизоляция дымоходов круглого сечения
Трубы круглого сечения чаще всего изготавливаются из металла. Герметизация такой печной трубы обычно происходит за счет готовых примыканий, которые представляют собой плоские стальные листы, соединенные с фартуком-колпаком. Внутри этого колпака и проходит сама труба. Жесткое крепление такой конструкции допустимо только непосредственно к самой крыше.
Если фартук закрепить на дымоходе, то вследствие его расширения-сжатия под действием перепада температур или произошедшей усадки крыши, обе детали могут быть серьезно повреждены. Однако, чтобы надежно защитить дымоход от попадания внутрь воды, на него одевают специальный стальной хомут с прокладкой из эластичного термостойкого материала. Именно он закрывает место стыка трубы и фартука и не дает воде затекать под фартук.
По периметру фартук обклеивают сегментами свинцовой или алюминиевой ленты или специально изготавливают овальную свинцовую деталь, профилируемую по использованному на крыше материалу. Верхнюю часть фартука обязательно заводят под нижний край выше уложенного листа кровельного материала, а нижним краем фартука накрывают верхний край листа, который лежит ниже дымохода.
1metallocherepica.ru

РубрикаРазное

Фартук для трубы – Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Easy-Form: прочность алюминия

Wakaflex и Grind Line: современная гидроизоляция

как сделать разделку и установку, правильно закрепить фартук и обустроить короб, детали на фото +видео

Варианты размещения трубы

Где не рекомендуется монтировать трубу дымохода

Кладка трубы на крыше

Кирпичная труба на крыше — герметизация стыка

Герметизация дымоходных труб круглого сечения

Устройство примыкания кровли к трубе

Примыкание к прямоугольной дымовой трубе

Готовые оклады для дымовой трубы

Примыкание для трубы дымохода своими руками

Примыкание кровли к круглой трубе

Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

Зачем проводить гидроизоляцию дымохода

Обустройство дымохода согласно правилам пожарной безопасности

С чего начинать гидроизоляцию

Как провести гидроизоляцию

Материалы для герметизации

Заделка квадратной трубы на шиферной крыше

Заделка круглых многослойных дымоходов

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

надежный проход и примыкание дымохода

Как организовать дымоход на крыше: общая схема ↑

Как устроить выход трубы ↑

Прямоугольный выход ↑

Круглый (овальный) выход ↑

Установка проходного элемента для металлочерепицы Master Flash

Гидроизоляция печной трубы на крыше: герметик, короб, колпак

Как правильно сделать гидроизоляцию трубы?

Как защититься от протечек через стыки?

Герметизация трубы на крыше с использованием фартука

Гидроизоляция кирпичных или бетонных дымоходов

Гидроизоляция дымоходов круглого сечения

Добавить комментарий Отменить ответ
