герметизация трубы на крыше

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

      1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

      1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

      1. Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
      2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
      3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
      4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

      1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
      2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
      3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
      4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
      5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

      1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.

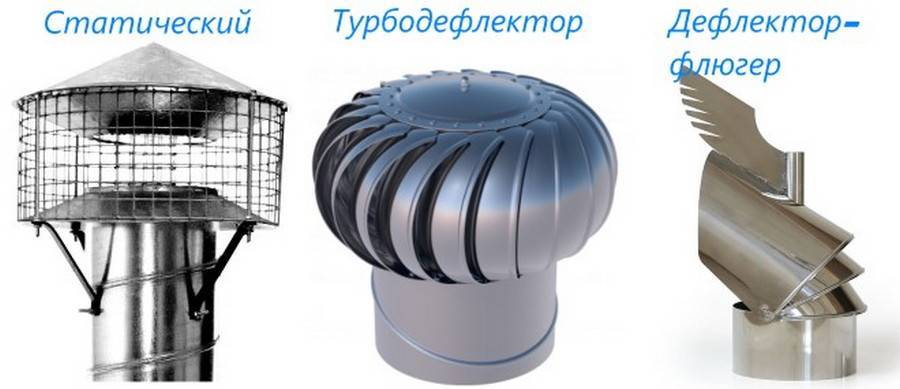

      2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
      3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
      4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Самостоятельная отделка дымохода на крыше в 3 вариантах

Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это верно, но эстетическая составляющая стоит здесь далеко не на первом месте. Облицовка нужна, прежде всего, для защиты печной трубы, причем как изнутри, так и снаружи. Далее мы разберем 3 наиболее популярные способа обустройства дымохода, плюс вы узнаете, зачем это нужно и как обшить трубу своими руками.

Обустроить дымоход самому вполне реально.

Зачем отделывать трубу

Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

  1. Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;

Клинкерный кирпич не требует дополнительной отделки.

  1. 222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;
  2. Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

Не стоит дожидаться момента, когда наступит полное разрушение дымохода.

Нормативы и возможные варианты отделки

Дымоходная система, как, впрочем, и все печное хозяйство относятся к важным пожароопасным объектам, соответственно все моменты обустройства строго регламентируются.

Нормы и правила

Все важные моменты, касающиеся обустройства отопления, вентиляции и системы кондиционирования подробно расписаны в СНиП 41-01-2003. Труд довольно объемный, поэтому я перескажу только те нормы, которые относятся к печным трубам:

  • Температура воспламенения теплоизоляции и отделочных материалов трубы должна быть на 20 ºС выше, чем максимальная температура дымохода снаружи, но в идеале дымоход желательно облицовывать негорючими материалами;
  • Обшивка трубы металлом допускается, но металл должен иметь антикоррозийное покрытие;
  • Кирпичная труба должна иметь стены толщиной от 120 мм;
  • Бетонные дымоходы в частных домах монтируются редко, но если вы решите ставить такую трубу, то бетон должен быть армированным, жаропрочным и иметь толщину стенок от 60 мм;
  • Минимальный зазор между дымоходом и деревянной кровельной обрешеткой составляет от 130 мм;
  • Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями кровли составляет от 250 мм;

Чем можно отделать дымоходную трубу

Выше упомянутый клинкерный кирпич штука хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху облицовывают ее клинкерной плиткой.

Материал способен выдержать любые капризы погоды, плюс такой плиткой можно облицовывать не только дымоходы, но и сами печи внутри дома.

Вариант не такой прочный, как клинкерная плитка, но если на поверхности трубы закрепить армирующую сетку из стеклопластика или оцинкованного металла, то держаться штукатурка будет хорошо.

Но имейте в виду, своими руками качественно оштукатурить поверхность, стоя на склоне крыши способен далеко не каждый.

Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового.

Как металлический, так и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Более того, данный материал монтируется на обрешетку, а значит, есть возможность заложить под него утеплитель.

Отделка дымоходов профнастилом сейчас одна из самых распространенных. Особенно хорошо этот вариант гармонирует с металлочерепицей.

Но если подобрать цвет, то стальные дымоходы на кровлях из шифера, ондулина или керамической черепицы также впишутся в общий дизайн.

Так как материал производится с добавлением битума, отделывать им настоящую печную трубу категорически запрещено.

В данном случае речь может идти только о монтаже вокруг трубы декоративного кокона из огнестойкой фанеры, на который и набивается битумная черепица.
Но этот вариант подходит только для сэндвич-труб оборудованных оголовком с искрогасителем.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.

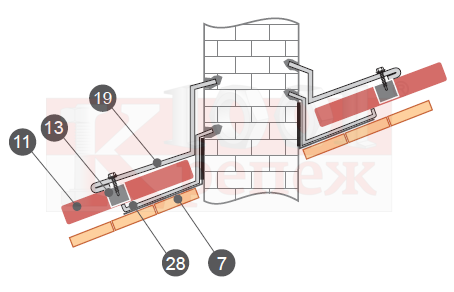

Схема герметизации периметра кирпичной трубы на скатной кровле.

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.

Под пристенный профиль на трубе прорезается штроба по всему периметру.

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.

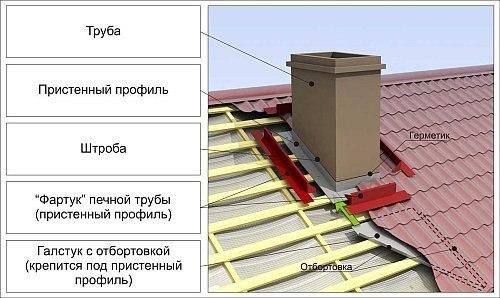

Схема обустройства верхнего фартука для печной трубы.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.

Фартук обязательно приклеивается к кровле.

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.

Схема двойной гидрозащиты кровли в секторе примыкания к печной трубе.

Вариант №2: монтаж каркаса

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.

Каркас из металлического профиля более долговечный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.

Дымоходы утепляются только плитами плотной минеральной ваты.

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.

Схема утепленной и облицовки трубы в разрезе.

Вариант №3: готовые решения

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.

Пошаговая инструкция по монтажу гибкого узла примыкания для круглой трубы.

  1. Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
  2. Натягиваете конус на трубу, примыкание должно быть плотным;
  3. Обжимаете нижнее кольцо из мягкого металла по форме кровли;
  4. Густо смазываете периметр под кольцом герметикам;
  5. Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Сложные виды отделки лучше доверить профессионалам.

Отделка трубы на крыше: методы доступные для самостоятельного выполнения

Как реализуется отделка печной трубы на крыше? Как выполнить герметизацию дымохода своими руками? Какие материалы применяются для проведения таких работ? Чем облицевать трубу для того чтобы сохранить ее эксплуатационные качества?

Эти и подобные вопросы представляют немалый интерес,как для владельцев загородных домов,так и для соотечественников,решивших построить новый дом.

Профессионально выполненная отделка

Особенности герметизации узла прохода

На фото гидроизоляция прохода рулонными материалами

Для того чтобы работа отопительного оборудования в загородном доме или коттедже отличалась стабильностью и эффективностью,область примыкания кровельной системы и дымохода должна быть полностью герметичной. За данный параметр этого участка отвечает кровельная проходка. (См. также статью Особенности отделки карниза крыши дома.)

Конструкция узла прохода определяется правилами пожарной безопасности. К примеру, если чрезмерная температура отводимых печных газов передастся кровельной системе, велика вероятность возгорания.

Важно: Особенно высок риск применительно к кровельным системам с большим количеством деревянных элементов, не прошедших своевременную обработку антипиренами.

Чтобы не допустить возгорания и порчи кровли,отделка трубы дымохода выполняется следующим образом:

  • Между легковоспламеняемыми участками крыши и дымоходом сохраняем зазор, ширина которого регламентирована строительными нормативами.
  • На участке примыкания, дымоход обрабатываем материалами с низкой степенью теплопроводности, например асбестом.
  • Участок прохода дымоотводной трубы через кровельный пирог выполняем с применением короба, изготовленного из оцинкованной стали или из профнастила.
  • Промежуток между дымоходом и стальным коробом заполняем негорючими теплоизоляционными материалами, например пластинами базальтовой ваты.

Такой способ обустройства кровельного прохода с одинаковым успехом может быть применен как на скате, так и на коньке. И тот и другой способ имеет характерные особенности, которые потребуется своевременно учесть.

Например, монтаж дымоотвода по коньку предусматривает необходимость во внесении изменений в конструкцию стропильной системы. Монтаж дымоотвода на скате является причиной образования дополнительного кармана для скопления снега, что чревато протечками. Впрочем, эта проблема решается применением современных изоляционных материалов. (См. также статью Как установить отделочные панели для фасада дома.)

Старые и современные технологии герметизации дымохода

Если еще сравнительно недавно герметизация стыка дымохода и кровли выполнялась с использованием подручных средств, сейчас такие работы производятся с применением специализированных материалов и унифицированных узлов.

Выбор промышленно изготовленных средств для заделки прохода на строительных рынка широк. Следовательно, каждый желающий сможет подобрать тот вариант, который максимально подойдёт для обустройства той или иной дымоотводной системы.

Традиционные методы отделки

Воротник (оклад) из мягкого металла

Как уже было сказано, отделка трубы на втором этаже, на чердаке и на месте прохода через кровельный пирог выполнялась подручными средствами, а потому рассчитывать на оптимальные результаты проделанной работы не приходилось.

Отделка дымоотводной трубы на крыше представляла собой металлическую конструкцию, так называемый«воротник» или «оклад».

«Воротник» делается следующим образом:

  • из листовой стали толщиной 0,2-0,5 мм нарезаются прямоугольные полосы шириной до 40 см;
  • заготовленные полосы загибаются по форме примыкания дымоотводной трубы и кровли;
  • параметры отделки применяются, исходя из размеров дымохода, угла наклона ската, разновидности применяемой отделки;
  • элементы «воротника»из оцинкованного листа соединяются в одно целое внакладку и тщательно припаиваются;
  • если же элементы воротника нарезаны из стального листа, они устанавливаются двойным стоячим фальцем;
  • соединение лежачим фальцем применяется для отделки дымохода на кровле, собранной из гофрированных плит или черепицы;
  • на скатной кровле с углом уклона более 30°,прямо за дымоотводной трубой, монтируется «бампер» в виде бруса или металлического порожка,который будет направлять потоки дождевой воды вокруг трубы.

Современные методы отделки

На фото — монтаж сборного фартука

Для того чтобы цена отделки была относительно невысокой, а качество проделанной работы не вызывало нареканий, дымовая труба герметизируется защитным фартуком.

Фартук изготавливается двумя способами:

  • с применением гибкой алюминиевой или свинцовой ленты;
  • с использованием оцинкованного металла, покрытого защитными полимерными составами.

Схема отделки с применением мягкой металлической ленты и герметика

Фартук из алюминиевой ленты монтируется в два слоя, которые оборачиваются вокруг трубы по всему периметру. Лента наполовину заводится в зазор между трубой и кровельным покрытием, тогда как другая половина ленты загибается и укладывается поверх кровельного материала.

Далее места примыкания фартука к кровельным материалам тщательно проклеиваются с применением битумной мастики или альтернативных средств. Фартук на примыкании к дымоходу закрывается металлическими профилями.

Заключительным этапом является гидроизоляция собранной конструкции посредством специальной гидроизолирующей пленки. (См. также статью Как делать гидроизоляционные и отделочные работы.)

На фото — фартук из листовой стали

Фартук из листовой стали устанавливается я следующим образом:

  • Кровельный настил изолируется рубероидом с нахлестом на примыкающие стенки дымохода;
  • Поверх рубероида монтируются заранее заготовленные элементы фартука;
  • Зазоры между фартуком и поверхностью дымохода заполняются кровельным силиконом или другими полимерными герметиками.

Важно: Статистика показывает, что наиболее надежным и долговечным решением является не один из выше перечисленных методов, а их сочетание.
То есть,целесообразно выполнить отделку с применением гибкой ленты, а вдобавок к этому установить стальной фартук.

Особенности применения кровельных уплотнителей дымохода

Есть универсальное средство, с которым отделка дымохода существенно упрощается. Речь идет кровельных уплотнителях Мастер-флеш.

Изоляция этого типа подходит для большинства дымоотводных труб, независимо от их диаметра. Благодаря применению данного изолятора, дымоход можно устанавливать на скатах любой кровельной системы с разными углами наклона.

Такие удивительные характеристики обеспечиваются за счет уникальной формы и эластичности изолятора. Кровельный уплотнитель Мастер-флеш, равно как и аналоги, изготавливается из специальной термостойкой резины или силикона с рабочим температурным диапазоном от -74 до +260°.

Установленный уплотнитель Мастер-флеш

Инструкция установки кровельного уплотнителя следующая:

  • Внутреннюю часть кольца уплотнителя смазываем шампунем или влажным мылом;
  • Далее, одеваем на верхнюю часть дымоотводной трубы и с усилием проталкиваем книзу;
  • Дойдя до кровельного материала, насухо протираем нижнюю сторону уплотнителя от возможных загрязнений;
  • Далее, наносим на очищенную поверхность изолирующий полимерный состав и прижимаем фланец к кровле.

В рамках данной статьи мы рассмотрели наиболее востребованные методы защитной отделки дымохода и примыкания к кровельной системе. Чтобы результат проведенных работ был максимально эффективным,описанные методы целесообразно применять не по отдельности, а комплексно.

Страница не найдена «

Большинство потребителей уверены в том, что лето – оптимальное время года для того, чтобы сменить старые, отжившие свой век деревянные […]

Пластиковые окна – надежная защита от пыли, шума и холода. Если вы всерьез воспринимаете вопрос экономии энергии в доме или […]

Главным достоинством своего жилища является та приусадебная территория, которую можно использовать для полноценного отдыха. Однако согласитесь при всех преимуществах, гулять […]

Защита вашего дома невероятно важна, и часть вашего дома, которая может защитить ваш дом больше всего, – это кровельная система. […]

Переезд может быть дорогостоящим-от коробок до фургонов, от профессиональных грузчиком до залоговых вкладов. По разным причинам люди в процессе переезда часто ищут […]

Может быть трудно отказаться от вашей старой системы отопления и перейти на новую, которую вы едва знаете. Однако, если у […]

Дерево – популярный материал для строительства жилых домов, бань и хозяйственных построек. Долговечность и характеристики здания зависят от породы дерева. […]

Энергоэффективность становится еще более важной практически во всем, что мы делаем, покупаем и потребляем. Это особенно верно в отношении приточно-вытяжных […]

Что, если все, что использовалось когда-то, можно было бы переработать и использовать снова? Подумайте о том, насколько лучше был бы […]

Автогидроподъемники чаще всего используются в автомобильной промышленности для надежного подъема тяжелых грузов. По сравнению с автомобильными подъемниками, которые используют различные […]

Страница не найдена «

Большинство потребителей уверены в том, что лето – оптимальное время года для того, чтобы сменить старые, отжившие свой век деревянные […]

Пластиковые окна – надежная защита от пыли, шума и холода. Если вы всерьез воспринимаете вопрос экономии энергии в доме или […]

Главным достоинством своего жилища является та приусадебная территория, которую можно использовать для полноценного отдыха. Однако согласитесь при всех преимуществах, гулять […]

Защита вашего дома невероятно важна, и часть вашего дома, которая может защитить ваш дом больше всего, – это кровельная система. […]

Переезд может быть дорогостоящим-от коробок до фургонов, от профессиональных грузчиком до залоговых вкладов. По разным причинам люди в процессе переезда часто ищут […]

Может быть трудно отказаться от вашей старой системы отопления и перейти на новую, которую вы едва знаете. Однако, если у […]

Дерево – популярный материал для строительства жилых домов, бань и хозяйственных построек. Долговечность и характеристики здания зависят от породы дерева. […]

Энергоэффективность становится еще более важной практически во всем, что мы делаем, покупаем и потребляем. Это особенно верно в отношении приточно-вытяжных […]

Что, если все, что использовалось когда-то, можно было бы переработать и использовать снова? Подумайте о том, насколько лучше был бы […]

Автогидроподъемники чаще всего используются в автомобильной промышленности для надежного подъема тяжелых грузов. По сравнению с автомобильными подъемниками, которые используют различные […]

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

  • высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
  • технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
  • шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

  • Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
  • Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
  • Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
  • Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
  • Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
  • Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
  • Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
  • Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
  • Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
  • Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
  • Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
  • Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
  • Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
  • Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
  • Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
  • Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

  • Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
  • Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
  • Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
  • Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
  • Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
  • Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
  • Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
  • Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

  • Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
  • Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
  • Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
  • Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
  • Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
  • Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
  • Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

  • Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
  • Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
  • Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
  • Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
  • Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
  • Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
  • Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

  • Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
  • Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
  • Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
  • Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
  • Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
  • Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
  • Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
  • Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:



















Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

  • Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
  • Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
  • Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
  • Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
  • Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
  • Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
  • Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

Отделка печной трубы на крыше

Дымоход чаще всего является самой верхней точкой дома, завершающим штрихом в его облике. Важно поставить эту точку эффектно и грамотно, обеспечив безопасность конструкции, при этом не испортив внешний вид и функциональность крыши. Как это сделать?

Дымоход подвергается воздействию неблагоприятных факторов как снаружи, так и изнутри. Снаружи он противостоит порывам ветра, промокает под дождем, а зимой в «кармане» между его задней стенкой и поверхностью ската накапливается снег. Внутри же него циркулируют горячие газы, в составе которых имеются агрессивные химические вещества. Причем газы через дымоход проходят не постоянно, а периодически, подвергая конструкционный материал воздействию экстремального перепада температур.

Так что процесс отделки дымохода на крыше можно разделить на две части:

  • Утепление и декорирование трубы: помогает нейтрализовать факторы, действующие изнутри.
  • Оформление места примыкания к плоскости кровли: защищает материал дымохода и самой крыши от неблагоприятных воздействий снаружи.

Утепление и декорирование

Утепление дымохода

Самым страшным врагом дымовых труб является конденсат. Внутренняя поверхность трубы – очень горячая, а окружающий воздух, по сравнению с ней, довольно холодный. Пар, образующийся при горении топлива, закономерно конденсируется на внутренних стенках трубы по тому же принципу, по которому на не остывшей за ночь траве появляется роса. Однако жидкость, образующаяся в печных трубах, ничем не похожа на свежую прозрачную росу – она растворяет в себе газообразные оксиды, образующиеся при горении топлива, и превращается в раствор кислоты! Эта кислота способствует усиленной коррозии металлических труб, активному разрушению асбестоцементных и кирпичных дымоходов. В кирпичную кладку может впитаться так много влаги, что намокнет не только труба, но и близлежащие конструкции.

Конденсат сам по себе – вещество агрессивное, а в смеси с пеплом, также всегда присутствующим в дымовых газах, он образует вязкие смеси, которые крайне сложно удалить из трубы. Нарастающий на стенках липкий налет высыхает под воздействием горячего дыма и может катастрофически уменьшить сечение трубы, и даже перекрыть выход газам!

Образование конденсата — не единственная проблема неутеплённого дымохода. Если на улице холодно, а дымоход сделан из металла, который по природе своей легко нагревается и остывает, то дымовые газы при прохождении через него тоже заметно остывают. Тяга уменьшается, а иногда даже меняет свое направление – дым тянется в дом, эффективность отопительной системы падает.

Важно! Утепление необходимо в тех местах, где теплая труба контактирует с холодным воздухом, то есть в пределах неотапливаемого чердака и снаружи дома, после вывода трубы на крышу.

Смысл теплоизоляции трубы будет заключаться в уменьшении температурного градиента внутри и снаружи нее. При этом конденсат не сможет образоваться, а отходящие газы сберегут свое тепло.

Варианты утепления дымоходов

Сэндвич-дымоход

Раньше керамические, асбесцементные и металлические дымоходы дополнительно утепляли с помощью готовых теплоизоляционных цилиндров, или «по старинке» – обмотав минеральной ватой и зафиксировав проволокой. Но этот метод все дальше уходит в прошлое, так как сейчас подавляющее число производителей выпускают уже готовые утепленные дымоходы. Чаще всего это стальные сэндвич-дымоходы, которые представляют собой две трубы, между которыми проложен негорючий утеплитель. У таких дымоходов есть еще одно неочевидное преимущество – более мягкие требования к монтажу внутри помещений. Утепленные дымоходы не так сильно нагреваются, а значит риск воспламенения соседствующих с ними материалов намного ниже.

Трехкомпонентный керамический дымоход

Имеются на рынке и трехкомпонентные керамические дымоходы, также не требующие дополнительного утепления. В их составе собственно сам дымоход из огнеупорной керамики утеплен негорючим матом и защищен коробом из легкого ячеистого бетона.

Оформление примыканий с кровлей

Любой элемент, проходящий кровлю насквозь – это слабое звено, место потенциальной протечки. Дымоход – не исключение.

При продумывании нюансов герметизации примыкания, следует учесть место расположения трубы дымохода на кровле.

  • Если труба находится на коньке или вблизи него, то герметизировать примыкание довольно легко. Такое расположение препятствует накоплению снега и протеканию потоков воды в непосредственной близости от трубы.
  • Если труба находится на среднем или нижнем участке кровли, то гидроизоляция дымохода должна быть более надежной. Особенно в случае малоуклонных крыш. Возможно, придется позаботиться о защитной конструкции – разжелобке, разделяющем и отводящем потоки воды по боковым сторонам дымохода.
  • Если труба находится в ендове, то во время любого дождя или оттепели мимо нее протекают потоки воды. Это самый сложный для герметизации вариант расположения трубы, серьезное внимание следует уделить защите задней и боковых стенок дымохода. Хотя вообще, расположения труб в ендовах надо стараться любыми способами избегать.

Металлический фартук

Примыкание дымохода к кровле из металлочерепицы

Примыкание дымохода к кровле можно закрыть металлическим фартуком. Этот вариант отлично выглядит на крышах, покрытых профнастилом, металлочерепицей, а также на фальцевых кровлях. Элементы фартука должны возвышаться над верхними точками волны покрытия как минимум на 150 мм. Фартук можно «раскроить» из листового металла самостоятельно, а можно купить готовую сборную конструкцию.

Гидроизоляционные ленты

Примыкание дымохода к кровле без фартука

На крышах, облицованных штучными материалами – например, черепицей – металлический фартук будет выглядеть странно. Для таких крыш обычно используют гидроизоляционные самоклеящиеся ленты. Крупные производители черепицы часто сами выпускают подобные аксессуары, идеально подходящие к их основной продукции.

Хороший пример – полимерный рулонный материал «Вакафлекс», армированный алюминиевой сеткой с бутиловыми самоклеящимися полосами на нижней стороне полотна и защитной антиадгезионной пленкой.

Герметизация примыканий с помощью ленты Вакафлекс

Чтобы защитить места примыкания ленты «Вакафлекс» к стене от возможного отслаивания, а также от негативных воздействий окружающей среды, используют металлические планки примыкания. Они представляют собой профилированные полосы из окрашенного стойкого к коррозии алюминия размером 240х8 см. Нижняя часть планки имеет ребро, которым прижимает бутиловую основу ленты примыкания, а в верхней ее части есть небольшая отбортовка, подходящий для удобного нанесения каучукового герметика.

Защита мест примыкания ленты прижимной планкой

Эти доборные элементы выполняют не только утилитарные функции – они делают внешний вид кровли законченным и гармоничным.

Примыкание круглых дымоходов

Примыкание круглых дымоходов с помощью уплотнительной системы мастер-флеш

  • Примыкание круглых в сечении труб может оформляться с помощью металлической конструкции, состоящей из двух деталей – собственно, примыкания, а также фартука – колпака, через который проходит дымоход. При выборе стальной проходки обязательно следует учесть угол наклона крыши!
  • Можно использовать эластичную конструкцию — так называемый «мастер-флеш». В ее составе — эластичный колпак, фиксирующийся на трубе с помощью хомута, и металлический обруч, который крепится на поверхности кровельного материала. Плюс такого варианта – его не нужно подбирать в соответствии с углом наклона, положение эластичного фартука на кровле легко отрегулировать. Но, к сожалению, такой вариант пригоден для ограниченного количества кровельных материалов, и черепица в их число не входит!

Печная труба с колечками дыма – непременный атрибут домиков на детских рисунках. Став взрослее, мы также ценим тепло и уют, но вынуждены задумываться еще и о безопасности и надежности конструкций. Позаботьтесь о дымоходе на этапе проектирования дома, выберите наилучший из доступных материалов, закажите монтаж у квалифицированных мастеров и наслаждайтесь комфортом и функциональностью!

Герметизация трубы на крыше своими руками

овременная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода.  В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

  1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.
  2. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

  1. Протечки.  При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
  2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
  3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
  4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

  1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
  2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
  3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
  4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
  5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

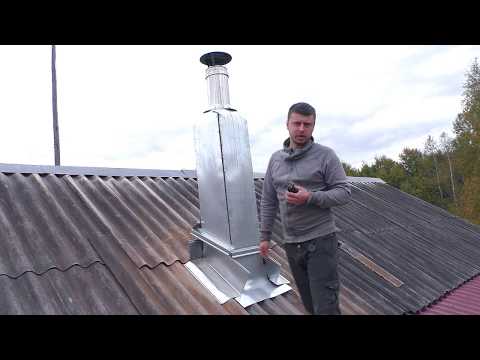

Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

  1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
  2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
  3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.

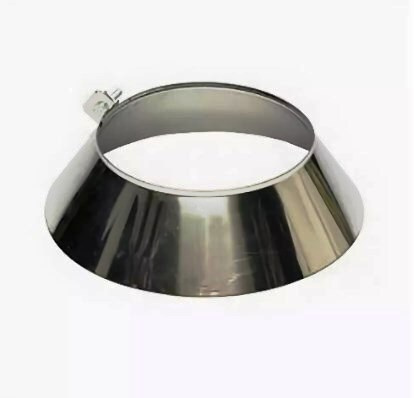

  4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

Вывод печной трубы через крышу

Заранее думать о трубе

Еще когда только строится или устанавливается печка в бане или камин в комнате, желательно думать не только о том, где эта печь будет смотреться лучше и расположиться удобнее, но и то том, как ее труба свяжется с внешним миром. Печь должна быть установлена в месте с крепким фундаментом, а непосредственно над ней не должно быть множество балок перекрытий, стропил, других коммуникаций и непробиваемых препятствий. Одно из главных условий функционирования хорошей трубы – ее прямизна и длина. Чем труба прямее и длиннее, тем лучше в ней тяга (но при этом понижается полезная производительность печи, так что баланс теплопотери и теплоотдачи нужно высчитывать отдельно). Тягу в трубе вызывает и ветер, который ее обдувает. Чем лучше труба обдувается ветром, тем легче создается тяга, поэтому специалисты советуют выводить трубу ближе к коньку или на самом коньке. Иногда по разным причинам сделать это нельзя, тогда применяют другой метод. Для определения должной высоты дымовой трубы относительно конька по горизонтальной линии от него строят вниз угол, равный 10 градусам. Желательно, чтобы верх трубы (на важно, где она в итоге расположится) был на этой десятиградусной линии, а еще лучше – выше нее на 30-50 см. При обустройстве печной трубы нужно также учитывать то, что труба может сильно охлаждать печные газы. Из-за этого может возникать конденсат, впитываться в трубу или стекать обратно вниз, к печке, создавая при этом неприятный запах в комнате. Чтобы этого не происходило, надо постараться поддерживать температуру выходящих из трубы газов на отметке 150 ° С. Для этого материал, из которого сделана труба, должен быстро прогреваться, а сама труба по всей длине утеплена. Можно использовать базальтовую вату и кожух из оцинкованного железа. Поддержание определенной высокой температуры в трубе важно потому, что иначе придется топить печь больше нужного, и использовать энергию топлива не на обогрев помещения, а на температуру в трубе (чтобы не было конденсата).

Вывод трубы через крышу

При столкновении с крышей и перекрытием хозяин трубы и печки должен решить две задачи: это, во-первых, устроить пожаробезопасный проход трубы сквозь (возможно) горючие перекрытия и кровельный пирог. А во-вторых, — защитить внутренние помещения от попадания влаги и ветра через проделанные для трубы, то есть сделать качественную гидроизоляцию вывода трубы. Иначе, стараясь сделать печку и трубу для баньки, можно замочить себе голову снегом и талой водой. Вывод трубы на конек крыши хорош еще и тем, что на нем несложно выполнить узел примыкания трубы к кровельному покрытию. На коньке не образуется снеговых карманов, и вероятность протечек в зоне примыкания намного ниже. Правда, придется делать стропильную конструкцию без несущей коньковой балки или делать разрыв в балке в месте прохождения дымохода, устанавливая дополнительные опоры для стропил (не всегда удобно при мансардной крыше). Иногда поэтому проще вывести трубу на скате вблизи конька – снежный мешок будет отсутствовать, и узел примыкания устроить довольно несложно. Нельзя сооружать дымоход в таком месте крыши, как ендова – где два ската крыши сходятся под внутренним углом. Оборудовать качественное примыкание трубы к крыше здесь очень сложно. В ложбину во время дождя будут стекать потоки воды, а зимой в ендове будет образовываться большой снежный карман – так что протечек в этих метах не избежать. Расстояние от стропил до крыши должно быть не менее 25-30 см. Если материал крыши горючий (рубероид, толь, дерево), то противопожарный зазор в 13-25 см необходим. Если кровля абсолютно негорючая, то хватит зазора в несколько сантиметров, и тогда удалять трубу только от обрешетки. Особая сложность монтажа дымоходного узла на крыше может возникнуть тогда, когда конструкция крыши представляет собой нечто вроде системы «кровельного пирога», то есть в слое присутствует паро-, гидроизоляция со слоем утеплителя. Чтобы надежно защитить слой утеплителя (базальтовая или стекловата) от водяного пара и наружной влаги, слой пароизоляции и гидроизоляции должен быть непрерывным по всей кровле. Но эти же самые изолирующие пленки являются горючими, то есть дары и зазор между ними и трубой неизбежна. Что делать? Оптимальным вариантом считают отделение зоны, примыкающей к дымоходу от остальной крыши и создание некоего отдельного короба. Короб этот можно сделать из деревянных стропил и балок. Расстояние от стен короба до трубы 13-15 см, а сама зона вокруг дымохода заполняется негорючей теплоизоляцией (каменной ватой высокой плотности). Каменная вата не так боится влаги, как другие теплоизоляторы, поэтому если в зоне дымохода класть ее, можно обойтись без паро- и гидроизоляции. К коробу паро- и гидроизоляцию кровельного пирога подводят традиционным для таких препятствий способом. Полотна пленок надрезают «конвертом», доводят до края стропил и поперечных балок, фиксируют их гвоздями или скобами, гидроизоляцию прижимают брусками обрешетки, а пароизоляцию – каркасом-основанием под отделочный материал мансарды. Для максимальной защиты от влаги места стыков пленок и дымоходного короба можно герметично уплотнить специальными лентами или клеевыми составами. В некоторых случаях, когда труба довольно длинна, ее окружает слой утеплителя, материал трубы не слишком теплопроводен и т.п., температура дымохода в зоне выхода через крышу не достигает 60 °С , а потому не опасна для пленок. Поэтому, некоторые считают, что пленки от пожара в таком случае защищать не надо и их можно подводить прямо к трубе, просто проклеивая места стыков скотчем. Над трубой, в слое гидроизоляции оборудуют дренажный желобок для отвода от трубы воды (из пленки или нержавеющих деталей).

Защита стыков от протечек

Для того чтобы кровельный материал герметично примыкал к печной трубе, организуют внутренний фартук. Для этого используют нижние планки примыкания. Планку прикладывают к стенкам трубы и отмечают верхнюю кромку планки на стенке. По намеченной линии проходятся болгаркой и пробивают штробу. Внутренний фартук начинают устанавливать с нижней стенки трубы, заводя край фартука в штробу, потом – монтируют по остальным стенкам с нахлестами в 15 см. Вставленный в штробу край планки герметизируют. Нижние планки примыкания подрезают по месту, устанавливают и закрепляют саморезами. После нижнего фартука монтируют такую деталь, как галстук (плоский лист гидроизоляционного материала, который заводят под нижний элемент внутреннего фартука). Он нужен для стока воды. Лист галстука направляют или в ендову, или вниз – до карниза крыши. По краю галстука с помощью плоскогубцев можно выполнить бортик. Уже сверху внутреннего фартука и галстука, которые надежно защитили стык трубы и крыши, монтируют кровельный материал. Когда установка кровельного покрытия вокруг печной трубы завершена, изготавливают и монтируют наружный декоративный фартук из верхних планок примыкания. Он устанавливается таким же образом, как и внутренний, только его верхнюю кромку крепят прямо к стенке трубы, без штробы. Сегодня производители дымоходов и кровельного оборудования предлагают специальные готовые изделия для дымоходов сечением круглой формы – кровельные проходы. Они представляют собой плоский стальной лист (основание), который соединен с фартуком-колпаком. Внутри колпака и проходит круглый дымоход. Изготовленный вручную или покупной фартук надежно крепят к конструкции крыши, но некоторые мастера не советуют намертво скреплять его с дымоходом, т. к. конструкция впоследствии может повредиться при усадке крыши, при температурном расширении-сжатии трубы. Вместо крепления на место стыка фартука с трубой советуется надевать особый стальной хомут (юбку) и закреплять его эластичной термостойкой прокладкой. Благодаря этому вода тоже не будет попадать под фартук.

Герметичное мигание — этот старый дом

Моя фирма получает больше звонков по поводу утечек вокруг дымоходов, чем по любой другой проблеме. И чаще всего, виновником является обшивка — листовой металл, который делает соединение между дымоходом и крышей водонепроницаемым. Надлежащая обшивка вокруг дымохода включает в себя два слоя. Первый называется ступенчатым окладом: секции L-образного листового металла вплетаются в ряды гонтов и накладываются на боковые стороны дымохода.Далее идет ответная планка: второй слой металла закладывается в швы дымохода раствором и загибается вниз, чтобы покрыть верхнюю часть ступенчатой ​​планки. Углы особенно уязвимы. Разрезаем и загибаем металл за угол. Даже при качественной установке остается одно небольшое пятно, которое следует заделать высококачественным уретановым герметиком. Этот герметик со временем может расшататься. Если оклад выглядит в хорошем состоянии, повторная герметизация должна решить проблему. Тем не менее, герметик не заменяет правильно уложенные внахлест гидроизоляционные материалы.Тип металла, используемого для мигания, зависит от того, где вы живете. Алюминий и оцинкованная сталь — обычный выбор на юге, где я живу. Медь является самой долговечной, но поскольку она дорогая, мы видим ее здесь только на высококлассных работах. Еще одним преимуществом меди является то, что углы можно спаять для обеспечения герметичности соединения. На северо-востоке каменщики неравнодушны к свинцовому окладу, который мягкий и легко изгибается. Но независимо от того, какой материал используется, он должен быть правильно уложен, чтобы не допустить проникновения воды.Когда дымоход находится в нижней части ската крыши, мы всегда устанавливаем сверчок, небольшую отводную крышу, которая предотвращает попадание воды в верхнюю часть дымохода. Сверчки обшиваем и обшиваем так же, как и остальную крышу, а затем полностью покрываем их модифицированной битумной мембраной, которая загибается под обшивку дымохода. Мы укладываем битумную черепицу поверх мембраны, чтобы сверчок смешался с остальной частью крыши. Поскольку дымоходы являются потенциально проблемным местом, проверяйте их один или два раза в год на наличие незакрепленных или отсутствующих уплотнителей и трещин в кладке.Небольшие трещины можно заделать герметиком, предназначенным для ремонта кирпичной кладки. Я также рекомендую своим клиентам раз в несколько лет гидроизолировать кирпичные дымоходы герметиком на силиконовой основе, который можно наносить с помощью садового распылителя. Не все строители согласны, но это отличный способ предотвратить просачивание воды в кирпич.

Ваша крыша защищена от неожиданных повреждений? Посмотрите, подходит ли вам план домашней гарантии.

Фартук мигает | Кровля Как

Фартук — это металл, который покрывает переход между скатом крыши и проходом через крышу, таким как слуховое окно или дымоход.Правильно установленный этот оклад защитит наиболее уязвимые участки кровельной системы.

Фартук обычно применяется как часть кровельной системы, состоящей из двух частей. Фартук представляет собой нижнюю L-образную деталь, закрывающую кровельный материал и выступающую вверх по вертикальной поверхности проходки крыши. Вторая часть системы представляет собой ответную планку, которая проходит от вертикальной поверхности и закрывает вертикальную ножку фартука.

Металл фартука сначала измеряется и обрезается так, чтобы он выступал примерно на 3–4 дюйма за каждую сторону прохода через крышу, на 3–4 дюйма вверх по вертикальной опоре и на длину, достаточную для нижнего фланца, чтобы покрыть кровельный материал, по крайней мере, до как линия экспозиции.Обычно мы устанавливаем фартук высотой не менее 4 дюймов на крыше. Дольше в районах с сильным ветром.

Углы срезаны по диагонали, один загнут вокруг вертикальной поверхности, а другой прижат к поверхности крыши.

Крепление фартука зависит от используемого кровельного материала. Для крыши из битумной черепицы с твердым настилом пары гвоздей в верхних углах и гвоздей, равномерно распределенных по передней части фартука, достаточно, чтобы удерживать оклад на месте. Небольшой мазок кровельного герметика на шляпку гвоздя предотвратит просачивание воды.Достаточно хорошего оцинкованного гвоздя, достаточно длинного, чтобы проникнуть в деревянный настил. Избегайте использования кровельных гвоздей с гальваническим покрытием, так как их тонкое покрытие быстрее ржавеет. При среднем сроке службы 25–35 лет асфальтовую крышу необходимо будет заменить задолго до того, как гвозди начнут ржаветь или создавать протечки.

Не прибивайте планку одновременно к поверхности крыши и поверхности прохода. Расширение и сжатие гидроизоляционного материала вместе с движением различных компонентов крыши, особенно дымоходов и каменных стен, ослабят крепления и приведут к преждевременному выходу из строя.

Для лучшего вида установки подшейте нижний край фартука, чтобы он получился более жестким и законченным. Для более долговечных кровельных материалов и во избежание прибивания лицевых гвоздей или открытых креплений фартук можно закрепить зажимами, прибитыми под гидроизоляцией и изогнутыми по нижнему краю, или фартук с подгибом можно зацепить за глухую планку, прибитую к крыше.



Справочник по архитектурному дизайну: Архитектурные детали: Накладки и накладки

Описание: Ступенчатая накладка используется там, где наклонная крыша встречается с каменной стеной.Типичным случаем является то, что кирпичный дымоход возвышается над крышей. Показанные детали касаются таких отливов дымохода, но применимы и к другим условиям стен.

Существует два подхода к ступенчатым окладам. В одном типе используются кусочки медного основания, установленные с каждым рядом черепицы. Верхний край каждой планки выступает на 2 дюйма над каждым рядом гонтов. Нижний край удерживается на 1/2 дюйма над стыками следующего ряда. Базовая планка проходит минимум на 4 дюйма вверх по стене и на крышу.Цельный отлив вставляется в паз и удерживается свинцовыми клиньями. Реглет заполнен герметиком. Длина каждого куска фартука зависит от уклона крыши; ни одна ступенька не должна быть выше 3 кирпичей. Ширина также варьируется, но всегда должна быть достаточной, чтобы покрыть 4 дюйма базовой гидроизоляции.

Второй тип использует одну медную направляющую под черепицей, черепицей или шифером. Этот тип крепится до монтажа кровельного материала. Крышная часть этой планки с полозьями имеет загнутый край и имеет планку на 12 дюймов O.C. Базовая планка выдвигается вверх по стене минимум на 8 дюймов. Для этого необходимо, чтобы верхняя планка состояла из двух частей: приемника и ответной планки.

Если дымоход проходит по коньку крыши, этот ступенчатый оклад используется с двух наклонных сторон. Нижние стороны прошиты медным фартуком, закрывающим следующий ряд гонтов.

Если дымоход находится полностью на одной стороне конька, необходимо использовать медный сверчок на высокой стороне для отвода воды на любую наклонную сторону.

Размер фартука и фартука должен быть не менее 16 унций. Базовая прокладка для черепицы также может быть 16 унций, но для шифера или черепичных крыш 20 унций. Рекомендовано.

Стык фартука с листами основания пропаян по горизонтали и вертикали.

Минимальный вес цоколя и цоколя, используемых в дымоходах и других ступенчатых окладах, составляет 16 унций. Сверчки также должны быть сформированы из 16 унций. медь.

9,8А. Засвет у основания дымохода

На этой детали показана типичная установка с использованием отдельных медных базовых листов, как описано выше.

Скачать файл САПР

9.8Б. Альтернативные методы пошаговой прошивки

В этих разделах показаны два метода ступенчатой ​​прошивки. Тот, что слева, использует отдельные листы гидроизоляции с медным основанием и цельную заглушку. В другом используется цельная базовая планка с двухкомпонентной планкой. Обратите внимание на загнутый край основания, чтобы предотвратить попадание воды под кровельный материал. Вместо этого вода направляется к концу основания, через фартук и на крышу внизу.

Скачать файл САПР

9,8С. Обшивка дымохода — альтернатива

На этой детали показан второй метод ступенчатой ​​прошивки, описанный выше.

Скачать файл САПР

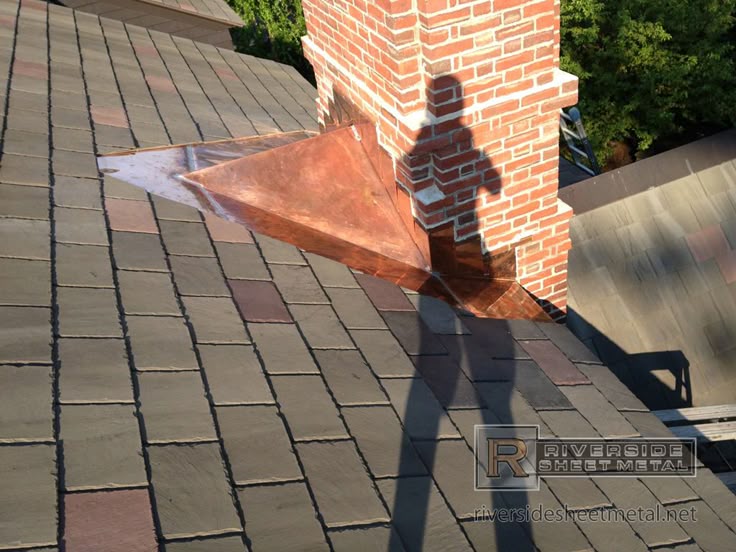

9.8Д. Дымоход крикет мигает

Эта деталь иллюстрирует использование сверчка для отвода воды над дымоходом в любую сторону. Сверчок может быть цельным или состоящим из двух частей, соединенных стоячим швом по гребню.

Скачать файл САПР

9.8Э. Обшивка дымохода — плоская крыша

Медное основание крепится к кровельному настилу перед установкой кровельного покрытия.Он простирается не менее чем на 8 дюймов вверх по стене и не менее чем на 4 дюйма на крышу со всех сторон дымохода. Затем медный колпачок закрывает верхний край.

Загрузить файл САПР

Все соединения между листами гидроизоляции основания пропаяны.

Для получения дополнительной информации:

Фартук для покрытия углов по бокам дымохода? — Вопросы по кровле/строительству

этот тип обшивки обычно используется по бокам дымохода, чтобы дождевая вода скатывалась и не достигала угла, где крыша соприкасается со стенками дымохода? в моем районе я видел это (не уверен, что они называются отливами фартука), и они выглядят так, как будто они герметизируют стороны вдоль дымохода, и они окрашены в тот же цвет, что и штукатурка дымохода.любая помощь будет здорово…

Аксиома #2

Ступенчатая планка обычно используется со стороны дымохода.
Иногда это будет непрерывный оклад (одна длинная часть, а не ступенчатый оклад для каждой отдельной черепицы).

Фартук — это то, что проходит по передней части дымохода, а не седло/сверчок сзади.

Вы установили новую прошивку или остались вопросы с прошлого раза, когда вы были здесь?

не было сделано ничего, кроме того, что вода свободно стекала под концы штукатурки, чтобы она могла стекать по бокам дымохода. есть дымоходы, которые я видел, у которых есть один длинный кусок металла, спускающийся с каждой стороны. Я пытаюсь выяснить, что это такое и как оно крепится к боковой части лепнины.ничего не пересекается с ним. похоже, что это в дополнение ко всем обычным окладам, которые можно было бы иметь под черепицей и обернуть вокруг дымохода.

Аксиома #4

Вы сказали, что они добавили новую пошаговую прошивку, это, вероятно, то, что вы видите.

Ступенчатая обшивка будет вверху по бокам дымохода, из того, что вы описали, они не заменили обшивку фартука.

Дымоход течет или все еще беспокоит?

кагэ #5 амандальк04:

не было сделано ничего, кроме того, что вода свободно стекала под концы штукатурки, чтобы она могла стекать по бокам дымохода. есть дымоходы, которые я видел, у которых есть один длинный кусок металла, спускающийся с каждой стороны.Я пытаюсь выяснить, что это такое и как оно крепится к боковой части лепнины. ничего не пересекается с ним. похоже, что это в дополнение ко всем обычным окладам, которые можно было бы иметь под черепицей и обернуть вокруг дымохода.

Это будет мигать счетчиком того, о чем вы здесь спрашиваете…

я не уверен в этом…это не какой-то ступенчатый прошив…мой дымоход никогда не протекал, и я склонен беспокоиться о вещах. как починить мерцание счетчика на фоне штукатурки, если это действительно так…? он буквально сидит на черепице и запечатан сверху, прижатым к штукатурке, чтобы дождь не скатывался

атлси.com/images/340_roofer.JPG

это близко к тому, что я видел! это просто более короткая версия, и металл здесь выглядит тоньше. как их правильно поставить. это не выглядит сложно

rtbullard.com/stucco/progress/fortier412.jpg
это слишком близко

Аксиома #9

[quote=»amandalc04″]http://www.atlcsi.com/images/340_roofer.JPG

это близко к тому, что я видел! это просто более короткая версия, и металл здесь выглядит тоньше. как их правильно поставить. вроде не сложно[/quote]

Картинка по ссылке выглядит как резиновая обшивка, со штукатуркой не получится.

Судя по фотографиям, которые вы выложили ранее, лепнина была прилавком.

Аксиома #10

[quote=»amandalc04″]http://www.rtbullard.com/stucco/progress/fortier412.jpg
это тоже близко[/quote]

Этот выглядит как металлический и кажется (оригинальным) правильным.

не знаю что сказать. около дюжины домов с лепными дымоходами с такими же длинными кусками металла углов вдоль каждой стороны дымохода. я хотел бы просто знать, как их установить. Я думаю, что вы можете получить их в Lowes или Home Depot

кагэ #12 амандальк04:

мой дымоход никогда не протекал, и я склонен беспокоиться о вещах.

Если он не протекает… ЗАЧЕМ ты хочешь возиться с ним?? 😕

agcmetals.com/images/6caulkcounter.gif
можно ли что-то подобное прижать к углу и загерметизировать сверху там, где буква «Н» находится на штукатурке, а нижнюю часть положить на черепицу?

[quote=»каге»]

амандальк04:

мой дымоход никогда не протекал, и я склонен беспокоиться о вещах.

Если он не протекает… ЗАЧЕМ ты хочешь возиться с ним?? :?[/quote]

довольно хороший вопрос… мне кажется, что я добавлю одну мелочь, чтобы продлить срок службы

не могли бы вы все взглянуть на мой предыдущий пост, пожалуйста?

кагэ #16

отогните букву «H» наружу, если вы это сделаете, это называется десневой кромкой вокруг этих частей…

Аксиома #17 амандальк04:

не знаю что сказать.около дюжины домов с лепными дымоходами с такими же длинными кусками металла углов вдоль каждой стороны дымохода. я хотел бы просто знать, как их установить. Я думаю, что вы можете получить их в Lowes или Home Depot

То, что вы видите, скорее всего, мигает счетчиком.

Люди делают что-то по-разному, некоторые просто делают это неправильно.
Существует несколько способов правильно сделать что угодно.
Всегда есть хорошее, лучшее и лучшее.

Ваш дымоход, похоже, весь в штукатурке, я не видел никаких встречных отливов, в вашем случае встречные отливы — это штукатурка.
Другие дымоходы/стены выглядят по-другому, потому что изначально они были сделаны по-другому.
Первоначальный строитель вложил больше времени, материалов и денег в одно и меньше в другое.

Установка ответной планки на дымоход включает разрезание штукатурки и ее установку.
Если ты собираешься это сделать, ты можешь также сделать настоящую перепрошивку и сделать настоящее седло.
Это не работа своими руками .

Если вы можете предоставить фотографии дымохода со всех сторон, мы сможем быть вам гораздо более полезны.

Члены здесь — одни из лучших кровельщиков, которых вы найдете, если в вашем районе нет ни одного, кто-то здесь, скорее всего, знает кого-то, кто есть.

ок, скоро выложу фото со всех сторон. Если я оставлю все как есть и пусть оно продлится 25 лет или около того, это будет то, что я ищу…

система #19 амандальк04:

ок, скоро выложу фото со всех сторон.Если я оставлю все как есть и пусть оно продлится 25 лет или около того, это будет то, что я ищу…

Аманда (я полагаю, это ваше имя), пожалуйста, сделайте это для меня. Пожалуйста, пожалуйста, перестань беспокоиться о дымоходе. Это может не длиться еще 25, но это продлится некоторое время. пусть это продлится. В то же время просто знайте, что в глубине души это может быть что-то, что вам нужно заменить в будущем. Имейте на это бюджет. ЕСЛИ это не удается, позвоните профессионалу, чтобы исправить это, или найдите кого-нибудь с этого сайта, чтобы исправить это.
Судя по всем вопросам, которые вы задаете, вы не созданы для выполнения этой работы. Это не должно быть оскорблением, я просто пытаюсь дать вам хорошее направление. Если он не сломан, не чините его.

в будущем, скажите, что что-то действительно происходит … будет ли это работой, которую можно выполнить, сохраняя при этом крышу, которая у меня есть? (новый сверчок, обшивка, лепнина и т. д.) или это означает, что всю крышу нужно переделывать заново… И если что-то случится там, где она выйдет из строя, есть идеи, как скоро я узнаю об этом? я бы не хотел, чтобы это было до такой степени, что прошло достаточно много времени, и я не имел ни малейшего понятия, и был нанесен реальный ущерб.

Освоение инспекций крыш: проникновение в крышу, часть 1

Кентон Шепард и Ник Громико, CMI®





скатные, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.



Осмотр дымохода: Часть 1

IRC требует, чтобы проходы через крышу, такие как дымоходы, вентиляционные отверстия и световые люки, были защищены гидроизоляцией. Это мигание должно быть установлено таким образом, чтобы не допустить попадания воды. Он должен быть в хорошем состоянии.

IRC предъявляет требования к минимальному размеру металла, но если вы не берете с собой микрометр для осмотра, определение размера металлического наплава выходит за рамки вашей проверки.

Детали гидроизоляции будут различаться в зависимости от типа проходки, типа материала кровельного покрытия, а также типа покрытия наружной стены — иногда в зависимости от условий боковой стенки и оголовка.

Монтажники, выполняющие обшивку кирпичных и каменных дымоходов, сталкиваются с теми же проблемами, что и при обшивке кирпичных и каменных перекрытий и боковых стен. Проблема в правильной установке контрпрошивки. Давайте посмотрим на пару кирпичных дымоходов — один с правильно установленным контрфасадом, а другой с контрфартуком, установленным с помощью герметика.

ОСМОТР ДЫМОХОДА

Вот некоторые другие части дымохода , на которые инспекторам следует обратить внимание, находясь на крыше.

Высота

Для обеспечения того, чтобы он нарисовал достаточно хорошо, дымоход должен прекратить минимум 2 фута над любой частью крыши в пределах 10 футов.

Он также должен быть не менее 3 футов в высоту по самой короткой стороне.





Здесь вы видите искрогаситель для дровяного дымохода и колпак для газового котла.

Воздух, проходящий через отверстие дымохода, способствует вытягиванию выхлопных газов из дымохода. Этот камин может дымить, но, по крайней мере, дым очевиден для жильцов. Если плохая тяга вызывает обратную тягу газохода, жильцы могут не знать, что невидимые токсичные побочные продукты сгорания попадают в жилое пространство.

Чтобы иметь достаточный зазор, в домах с особенно крутыми крышами потребуются особенно высокие дымоходы, такие как здесь, в печально известном доме Джона Бенета Рэмси.Высокие дымоходы должны иметь поддерживающую скобу.

В ветреных районах можно увидеть длинные распорки, поддерживаемые дополнительной распоркой. Сильный ветер может вызвать такую ​​сильную вибрацию скоб, что они повредят дымоход.

Эта башня была построена с наветренной стороны этого дымохода, блокируя поток воздуха мимо дымохода и вызывая его плохую тягу.

Удлинитель был добавлен к дымоходу в попытке переместить конец дымохода обратно в воздушный поток.

Это не лучшее решение, так как слишком длинный дымоход будет охлаждать горячие выхлопные газы.По мере охлаждения газов образуется конденсат.

Белые высолы, видимые на поверхности кирпича и раствора, вызваны влагой от конденсата. Со временем это приведет к износу дымохода и его облицовки, а также может привести к повреждению любого нагревательного устройства на другом конце этого дымохода.

ОБЛИЦОВКА

Точка, в которой дымоход выходит на крышу, представляет собой большую дыру в крыше. Независимо от типа дымохода и материала, покрывающего его снаружи, вход должен быть герметизирован герметиком.Если он остается на месте достаточно долго, металлическая обшивка в конечном итоге подвергается коррозии и протекает. Если он установлен неправильно, он может сразу начать течь.

Откосы боковых стен и козырьков

Отливы боковых стенок и козырьков у дымоходов ничем не отличаются от тех же условий у стен. Профиль оклада будет зависеть от типа установленного материала кровельного покрытия. Метод установки ответной планки будет зависеть от внешнего вида дымохода. Поскольку многие дымоходы кирпичные, давайте рассмотрим пример кирпичного дымохода.

На этом рисунке показана правильно установленная встречная планка. Он входит в канавки, прорезанные в растворных швах. После установки контрфартука пазы герметизируются соответствующим герметиком.

…и вот посмотрите на настоящую вещь. Вы можете увидеть контрфартук, установленный в пазах, вырезанных на растворных швах и на нижней стороне дымохода. Фартук, который в основном является условием оголовка, перекрывает шифер, покрывающий крышу.

В большинстве случаев это типичное из того, что вы увидите.

Вот пример правильно прошитого каменного дымохода. Обшивка каменных дымоходов обычно зависит от герметика, потому что это дешевле и проще, чем его правильная установка.





Это особенно касается дымоходов из необработанного камня. Особенно трудно установить ответную планку на неровной поверхности.

Иногда можно увидеть уникальные способы предотвращения попадания воды на крышу.

Поскольку на кирпичные и каменные дымоходы очень часто неправильно устанавливается ответная планка, неправильная практика стала нормой. На этих фотографиях показаны очень распространенные состояния.

Если вы рекомендуете в отчете о проверке исправить контровку, защищенную только герметиком, продавец сразу же укажет, что практически каждый второй дом в городе прошит таким же образом.

Вместо того, чтобы рекомендовать исправление, вы можете ограничить свой отчет упоминанием о том, что «встречное мигание было установлено таким образом, что потребует постоянного обслуживания».

Вот каменный дымоход с каменной отделкой!

В своем отчете оцените текущее состояние и добавьте, что гидроизоляция зависит от герметика для предотвращения проникновения влаги. Объясните, что герметик со временем высыхает, дает усадку и трескается, и его следует проверять ежегодно, а при необходимости повторно наносить соответствующий герметик.

Если вы видите контрфартук, прикрепленный только с помощью герметика, обратите внимание на признаки проникновения влаги, такие как пятна или гниение на кровельном покрытии вокруг прохода. Лучше всего его видно с чердака.

Всегда полезно проверить любые проблемные области, которые вы обнаружите, с помощью влагомера, чтобы убедиться, что повышенный уровень влажности указывает на недавнюю утечку.

Что такое гидроизоляция крыши и почему это важно?

Системы крыш с крутым уклоном, часть 2

В дополнение к поддержанию надлежащей вентиляции правильное применение окладов является неотъемлемой частью установки водонепроницаемых систем крыш с крутым уклоном.Необходимо учитывать различные условия гидроизоляции, и требования различаются в зависимости от кровельной системы. Вот несколько примеров.

В тех случаях, когда кровля включает в себя отливы на дымоходах, обычно требуется металлический «сверчок» на нижней стороне дымохода для надлежащего отвода воды вокруг дымохода. Каждая сторона каменного дымохода должна быть обшита боковыми стенками с последующей ступенчатой ​​обшивкой. Ступенчатую планку следует устанавливать в специально изготовленные детали, при этом каждая деталь ступенчатой ​​планки прочно устанавливается в ступенчатые, «выпиленные» пазы.Затем вбивается свинцовый клин, чтобы прочно удерживать ступеньку на месте. Верхний край ступенчатой ​​планки герметизируется эластомерным герметиком или аналогичным герметиком.

Сторона каменного дымохода, расположенная вверх по склону, обычно обшивается «фартуком». Фартук соответствует наклону крыши, а верхний край фартука выгравирован в кирпиче. Фартук проходит вниз от выемки в кирпиче и падает вертикально на поверхность новой кровельной системы. Как правило, вертикальное расширение фартука составляет от 6 до 9 дюймов.Фартук также изготавливается таким образом, чтобы выступать примерно на 6 дюймов над системой наклонной крыши. И он обжат на передней кромке, чтобы оклад плотно сидел на поверхности крыши. На дымоходах с металлическим сайдингом, лепниной или аналогичным материалом отпадает необходимость в ступенчатой ​​обшивке. Тем не менее, сверчки, боковые стенки и отливы фартука должны быть установлены перед материалом сайдинга, чтобы обеспечить водонепроницаемость.

Другие условия гидроизоляции включают сборные гидроизоляции для вентиляционных труб грунта и «фасады ендов», которые учитывают условия, возникающие при пересечении фронтона с другим фронтоном.Облицовка ендовы обычно имеет ширину 24 дюйма, гофрированную в середине оклада и длину 10 футов на каждую часть. Каждая сторона ендовы обжата на 1/8” – 1/4” для предотвращения попадания воды в кровельную систему. Примыкание к ендове фиксируется «упорами», которые прибиваются к основанию. Никогда не проникайте в долину гвоздями.

Другим первичным условием мигания является «освещение карниза». Карнизный отлив происходит буквально на карнизе или переднем крае крыши. Устанавливается после подстилающего слоя, но перед кровельным материалом, изготавливается обшивка карниза в соответствии с наклоном крыши.Выступающий вверх «фланец» карниза должен выступать как минимум на четыре дюйма под кровельную систему. Нижняя «нога» оклада проходит вертикально вниз, закрывая край основания подстилающего слоя. Если будет установлена ​​водосточная система, нижняя часть оклада должна проходить вниз по фасции так, чтобы она находилась на полпути к задней стороне желоба. Карнизный отлив имеет обжим размером от 1/16 до 1/8 дюйма, чтобы создать край капельницы вдали от фасции.

Что касается гидроизоляционного материала, 26 унций.или 28 унций. предпочтительным материалом является медь, а предварительно обработанная сталь или нержавеющая сталь также являются хорошим выбором. Иногда используется алюминий. Лучше всего избегать проката оцинкованной стали.

Щелкните здесь, чтобы прочитать Системы крыш с крутым уклоном, часть 3

< Вернуться к статистике

GZK облицовка дымохода- FAKRO

GZK – это системная облицовка дымохода , позволяющая добиться плотного и эстетичного соединения дымохода с кровлей.Специально разработанные и прецизионно обработанные компоненты обеспечивают плотное соединение дымохода с кровлей и значительно сокращают время монтажа гидроизоляции.
Универсальная обшивка дымохода ГЗК позволяет облицовывать дымоходы шириной до 95 см и длиной до 180 см (размеры измерены по крыше). Это возможно с помощью регулируемых элементов оклада. Если размер дымохода меньше, фланец из листового металла можно легко отрезать по размеру.

Обшивка дымохода GZK-AS доступна в двух фиксированных размерах, чтобы соответствовать самым популярным размерам дымохода на рынке:



GZK-AS 38 обшивка дымохода позволяет устанавливать на дымоход фиксированной длины 38см.Максимальная длина дымохода, измеренная вдоль крыши, не должна превышать 100 см.



GZK-AS 51 обшивка дымохода позволяет устанавливать на дымоход фиксированной ширины 51см. Максимальная длина дымохода, измеренная вдоль крыши, не может превышать 100 см. В случае более длинных дымоходов необходимо применять дополнительный модуль расширения GZM. Позволяет увеличить длину оклада дымохода ГЗК-АС на 1 м или в несколько раз.





В связи с тем, что стандартная длина бокового желоба ГЗК-АС составляет 1 м, применение такого оклада зависит от реальной длины данного дымохода «а» и уклона крыши «α».Ниже приведены некоторые примеры применения гидроизоляции (GZK-AS) с максимальной длиной дымохода на самых популярных уклонах крыш. Если длина c превышает 1 м, следует использовать модуль расширения GZM.



Уклон крыши α [º] Фактическая длина дымохода a [м] Длина дымохода по крыше c [м]
25 0,90 0,99
35 0,80 0,98
45 0,70 0,99
60 0,50 1,00

Правильно профилированные готовые элементы обшивки обеспечивают дымоходы, расположенные на крышах с уклоном от 15 до 70 градусов.Гибкий фартук в нижней части позволяет применять его на всех типах кровельных покрытий. Накладка изготовлена ​​из алюминия, защищенного модифицированным полиэстером, что обеспечивает высокую прочность и устойчивость к атмосферным воздействиям. Серо-коричневый цвет RAL 7022 предлагается без дополнительной оплаты и хорошо сочетается с большинством кровельных материалов.
