Фбс блок – размеры и характеристики универсального строительного материала – Советы по ремонту

Содержание

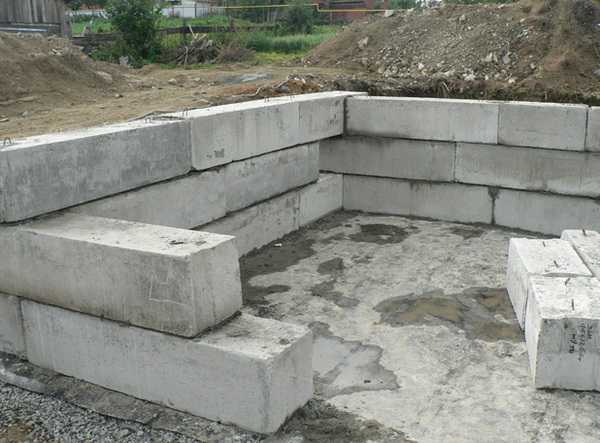

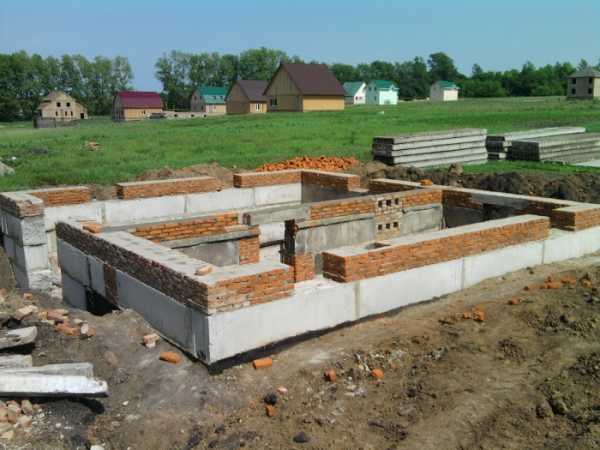

Фундамент из ФБС блоков: технология строительства

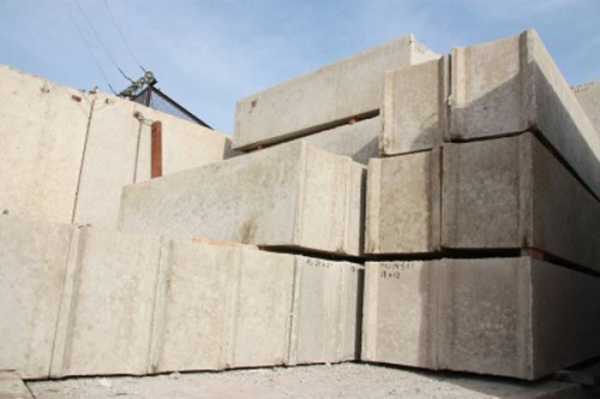

Фундаментные блоки сплошные (ФБС) — это материал из железобетона, представляющий часть основы, распределяющей нагрузку. Блоки позволяют провести быструю установку и не подвергаются влиянию внешней среды, в сравнении с монолитной основой. ФБС выделяются: прочностью, износостойкостью, длительной эксплуатацией.

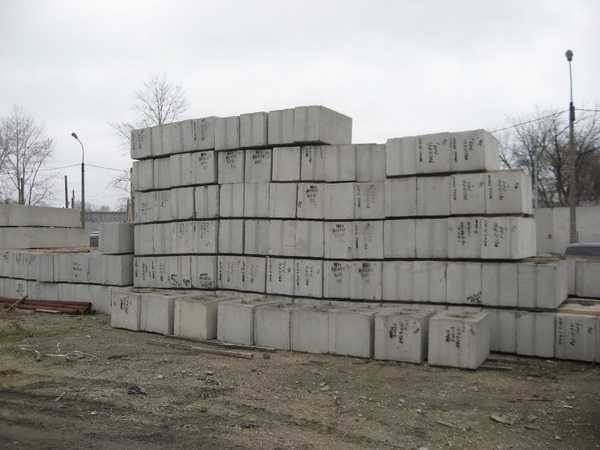

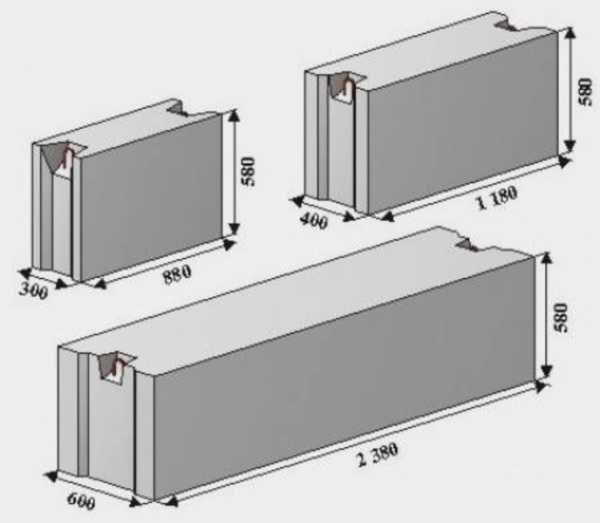

Разновидности ФБС для фундамента, ГОСТ

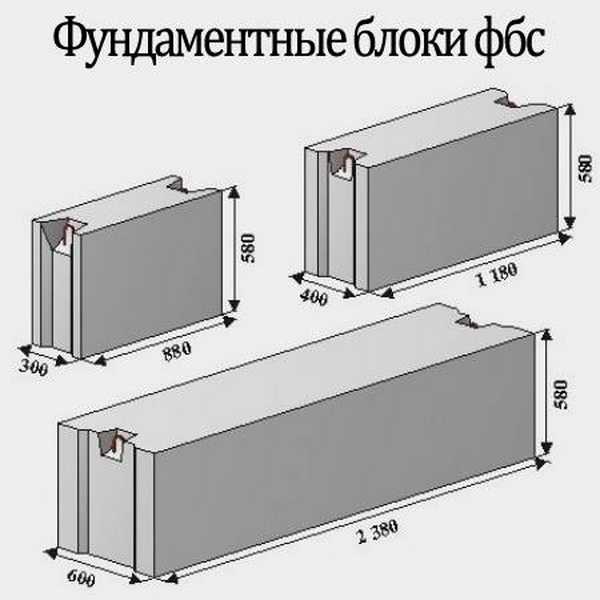

На рынке представлены 12 типоразмеров классических ФСБ:

  • Длина блоков составляет 9/12/24 дм.
  • Ширина —3/4/5/6 дм.
  • Высота всех блоков — 6 дм.

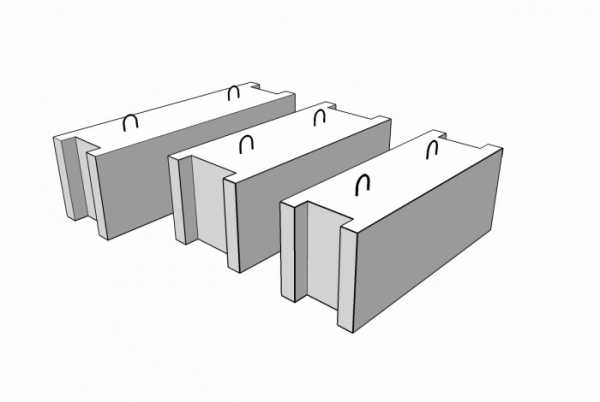

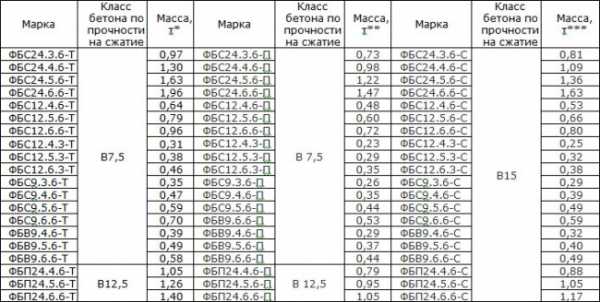

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

  • ФБС — сплошной блок максимальной прочности;

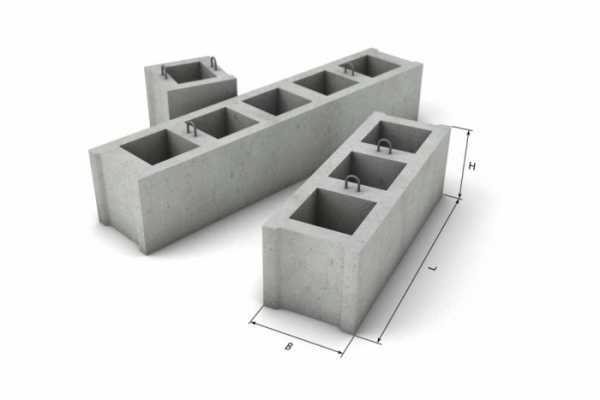

  • ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
  • ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

Преимущества и недостатки фундамента из блоков ФБС

К преимуществам можно отнести:

  • Экономию времени. Не надо смешивать бетон, считать количество расходного материала, соблюдать идеальные пропорции. Укладка ФБС проводится быстро и не стоит опасаться о качестве фундамента.
  • Производитель предусмотрел все аспекты установки блоков. Крупные блоки оборудованы специальными крюками для легкого монтажа. Изделия легче уложить в яму во время строительства многоэтажных домов или технически сложных объектов.
  • ФСБ оборудованы пазами, что дополнительно укрепляют фундамент.
  • Если строительство ведется на неподготовленном грунте или в северных регионах, ФБС легко справляется с этими проблемами. В состав материала добавляются химические вещества, повышающие устойчивость к деформации.

Недостатки при использовании блоков ФБС:

  • Цена.
  • Использование специальной техники для монтажа.
  • Большой риск проседания фундамента.

К минусам материала относят дополнительную гидроизоляцию и утепление, но сегодня трудно обойтись без этого этапа.

Пошаговый монтаж фундамента из ФБС

Для укладки фундаментных блоков, выкапывается траншея. На этом этапе важно учитывать размеры ФБС. Со дна очищается порода, неровности устраняются, дно покрывается песком. При песчаном дне проделывать эту работу бессмысленно.

Учитывается: тип грунта, суммарная нагрузка, наличие грунтовых вод, высота здания. Если проектом предусмотрены плиты ФЛ, рациональнее выкопать котлован. Если ФСБ будет устанавливаться в грунт, выкапываются периметровые траншеи. Их ширина должна быть больше на метр для прокладки гидроизоляции, утеплительной прокладки и дренажа.

Расчет количества блоков ФБС

Первоначально определяется высота здания. Средняя глубина промерзания породы влияет на глубину залегания подошвы.

В почве и подпочвенных слоях часто содержится глина. Там протекают грунтовые воды, которые зимой, после заледенения, расширяются. Если фундамент недостаточно заглублен, лед на земле его вытолкнет. Летом, при изменчивой усадке породы, фундаментная лента может потрескаться: здание станет непригодным для эксплуатации. Величина промерзания грунта прописана в СП «Строительной климатологии». Минимальная глубина закладки основы из ФБС выбирается с незначительным увеличением этого числа — на 200—300 мм.

Грунт с песком относится к типу малопучинистого: вода в песке не концентрируется, промерзание отображается на устойчивости фундамента. Однако подземные воды вымывают песок.

Допустимо добавить подсыпку из песка и гравия, затем залить десятисантиметровым слоем бетона. Такой шар осуществляет две функции:

  • дренаж;
  • уплотнение грунта.

Блоки под фундамент устанавливаются цельной лентой, при этом заполняются пустоты. Размеры ФБС не всегда равны периметру конструкции. Важно выбрать конфигурацию с максимально плотным прилеганием блоков. Используют больше двух видов материалов: основные смешивают с доборными — выделяющимися уменьшенными размерами. Используется кирпич — чтобы заполнить небольшие пустоты, проложить нивелирующий слой, построить цокольный этаж. Расчет количества блоков проводится до начала строительных работ. Для этого используют специальные онлайн калькуляторы, или пользуются помощью специалистов.

Подготовка и разметка участка под фундамент

Построить многоэтажный дом без должного проектирования невозможно, все пошаговые этапы, расходы, разметки прописываются в плане. После планировки прорисовывается разметка:

  • Кол — вбивается в метре от угла. Это предотвратит осыпание грунта под ним во время строительных работ.
  • Шнур — протягивается по всей рабочей зоне, учитывая цокольное помещение и ширину блоков.

При постройке зданий со сложной конфигурацией, производится дополнительная разметка. Используется известь, краска, мел.

Земляные работы

Качественно построенный дом требует профессионального проектирования по результатам инженерных и геологических экспертиз. Только в этом случае удается избежать посторонних коммуникаций, что подходят к участку. Изучается состав грунта, наличие подводных течений. Это позволит гарантировать сооружение устойчивой конструкции.

Котлован под фундамент выкапывается:

  • когда планируется цокольное или подвальное помещение;
  • при укладке плит ФЛ;
  • при неподходящем составе грунта.

Во всех других случаях обходятся траншеями. Глубина расположения лент всегда рассчитывается индивидуально.

Дренажный слой и подушка под фундамент

Для обеспечения надежного крепления бетонных плит, нагрузка распределяется на нижние грунтовые шары, которые заменяются нерудной породой. Используется щебень минимальных размеров(5-10 мм), песок, каждый слой уплотняется с помощью виброплиты или ручной трамбовки.

Прокладка подушки из бетона в малоэтажных домах делается в редких случаях (например, для возведения трехэтажного дома). Качество ФБС в разы выше, чем основание монолитной конструкции за счет максимального соответствия технологиям.

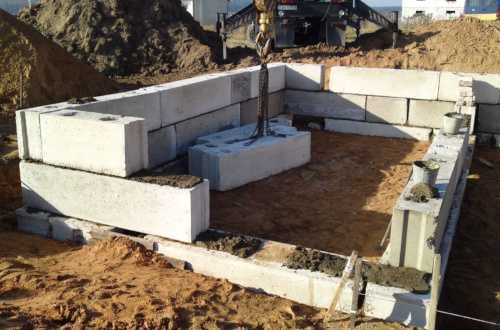

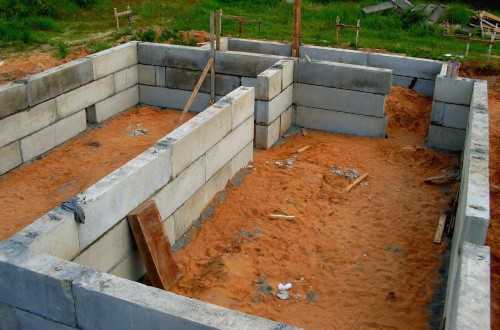

Укладка блоков ФБС

Чтобы перейти к установке фундамента, необходимо учесть технику укладки блоков. Монтажу предшествует разметка. Согласно чертежам вставляются колы, по которым натягивается нитка. Для облечения укладки первого ряда, блоки расставляются в углах и пересечениях. Швы по вертикали заполняются строительной смесью или утрамбовываются вглубь. Образованное пространство заливается бетоном и выравнивается, пока между ними не образуется монолитная структура.

Слой строительной смеси между двумя рядами должен быть 5 см. Швы обрабатываются слоем бетона 2.5-6 см. Для усиления перевязки между рядами, используется арматура. На этапе укладки важно проделать отверстия под трубы канализационной системы.

Технология строительства проводится таким образом:

  • установка углов;
  • установка блоков;
  • заполнение пустот;

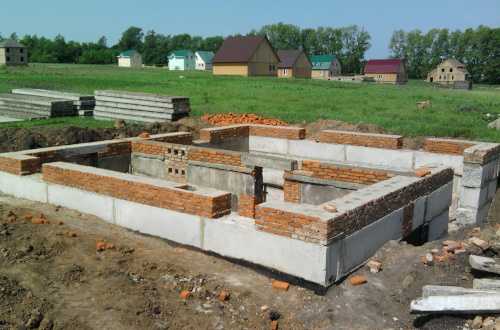

  • закладка кирпича.

Установка проходит по Т-образному скрещиванию. Строительная смесь выливается или распространяется лопатой. Вертикальные швы заполняются после установки нового ряда блоков. Кладка покрывается штукатуркой или строительными смесями.

Технологические отверстия включают проемы для дверей. Чаще они получаются шире планов проекта для выравнивания боковых поверхностей кирпичной кладки. Чтобы повысить устойчивость и долговечность фундамента, первый шар ФБС уширяют.

Армопояс

Пояс арматуры важен для фундамента. Он представлен монолитной, замкнутой по краям лентой из железобетона, проходящей по периметру дома. Все современные объекты не обходятся без армопояса, его используют на сложных или кислых грунтах.

Используется для:

  • однородного распространения нагрузки по вертикали, что идут от несущих стен;
  • предупреждения внеплановых усадок, которые способствуют образованию трещин на стенах;
  • компенсация точечной нагрузки, возникшей из-за перекоса стен, во время эксплуатации дома;
  • устранения неточностей при строительстве или просчета на этапе проектирования.

Армопояс реализует разгрузочную функцию, что положительно влияет на противодействие к возможным повреждениям.

Целесообразность его использования повышается:

  • когда строительство ведется вблизи водоемов или подводных вод, оврагов или на горной породе;
  • при сейсмической активности;
  • при малозаглубленной основы для дома.

Гидроизоляция

Изоляция фундамента от подводных вод проводится несколькими способами.

По вертикали. Метод удваивает процент устойчивости и долговечности фундамента. Инъектирование подразумевает заполнение пустот и швов, используя строительный инъекционный состав. Способ требует дорогого оборудования и материалов, но это окупится надежностью и прочностью.

Работа включает такие этапы:

  • Швы блоков расшиваются, на глубине от 3-5 см.
  • Бурится отверстие в 2/3 от толщины стен.
  • Устанавливаются паркеры, используемые для инъектирования.
  • Между блоками заливается видоизмененный полимер. Используется насос, предназначенный для выполнения инъектирования.
  • Затем демонтируются паркеры.
  • Заделываются швы.
  • Проводится обмазочная гидроизоляция несущих стен.

Целесообразность других технологий зависит от использования гидроизоляционных материалов:

  • Проклейка — битумная мастика в несколько слоев.
  • Обмазывание — битумная мастика в один слой.
  • Покраска — композиционные составы из полиуретана, силикона, акрила.
  • Штукатурка — цемент смешивается с полимерами.
  • Изменение состава строительной смеси — взаимопроникающая изоляция Пенетрона вступает в реакцию со щебнем на молекулярном уровне, весь блок становится водоотталкивающим.
  • Пыль — ФБС фундамент покрывается пылью жидкой резины.

По цене доступнее использовать покраску, обмазку. Самым невыгодным является напыление.

Главным фактором к изоляции от влаги является целостность слоя. Легче всего ее достигнуть при любом из способов кроме проклейки. Обрабатываются не только блоки, но и все стены, включая фундамент цокольного помещения.

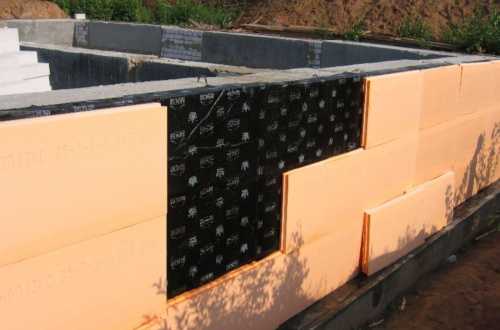

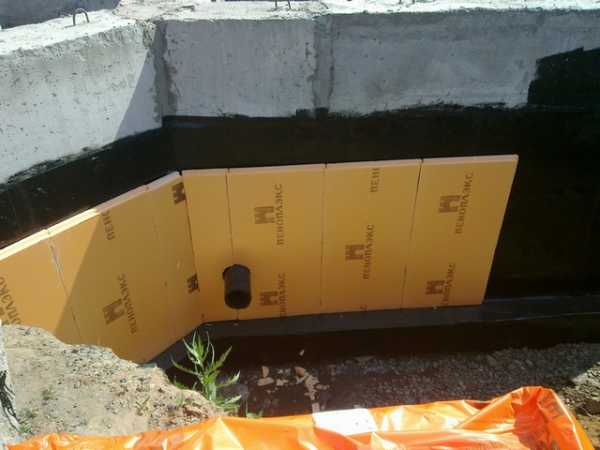

Теплоизоляция

Блоки ФБС — основа для цокольного или подвального помещения. В этом случае важно побеспокоиться об устранении конденсата. Технология теплоизоляции выглядит таким образом:

  • наружная поверхность блоков оклеивается синтетическим теплоизоляционным материалом поверх гидроизоляционного слоя;
  • укладывается материал, подготовленный из химических волокон, который защищает теплоизолятор от внеплановых деформаций.

Если фундамент утепляется снаружи, образование конденсата на стенах цоколя исключается на 100%. Внутреннее утепление приведет к обратному результату.

Если проект подразумевает мелкозаглубленный ленточный фундамент, очередность проведения теплоизоляции меняется:

  • наружные поверхности блоков оклеиваются газонаполненным материалом, траншеи расширяются на метр;
  • по периметру выкладываются шары газонаполненного материала.

Дренажная система

При высоком проценте грунтовых вод, на этапе строительства лучше отвести их от основы дома во время прорывки котлована. Для этого укладываются перфорационные трубы по границе фундамента. Проводится общий уклон кольца в направлении подземных вод, которые станут самотеком вытекать.

Для полной ликвидации подводных или капиллярных вод достаточно уложить прослойку из щебня. Для стабилизации грунтовой каймы используется геотекстиль, который предотвращает смешивание почвы и щебня.

В цокольном помещении плиты заливаются строительным материалом по уровню подошвы фундамента, дополнительно перекрываются плитами или балками.

Учитывая простые рекомендации, удается предотвратить ошибки на этапе проектирования и строительства дома. Это существенно повышает качество и долговечность дома во время его эксплуатации.

Популярное


dvabrevna.ru

Фундамент из блоков ФБС своими руками

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

Фундамент из блоков ФБС своими руками

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Содержание статьи

Основные сведения о блочных фундаментах

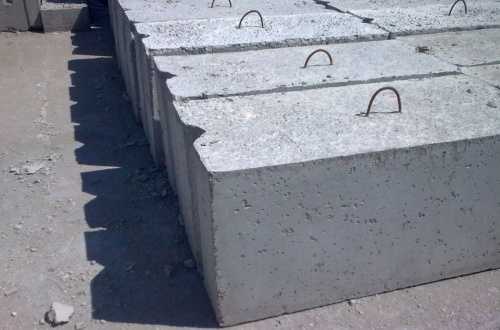

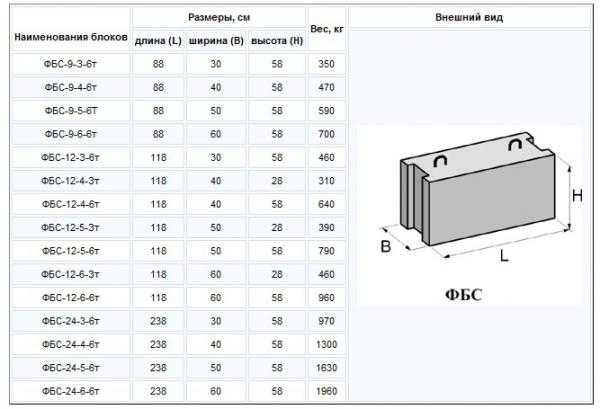

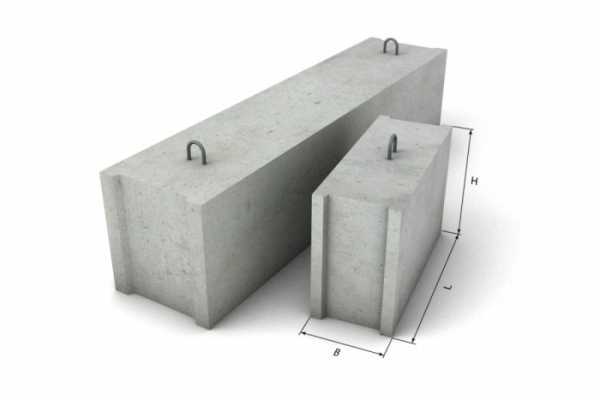

Блоки ФБС

Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

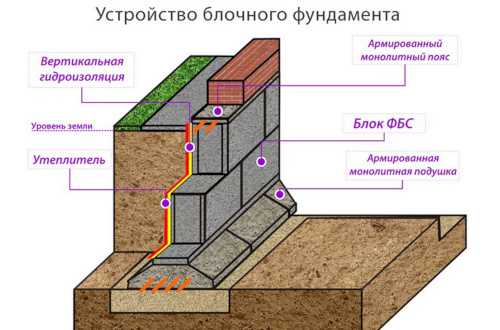

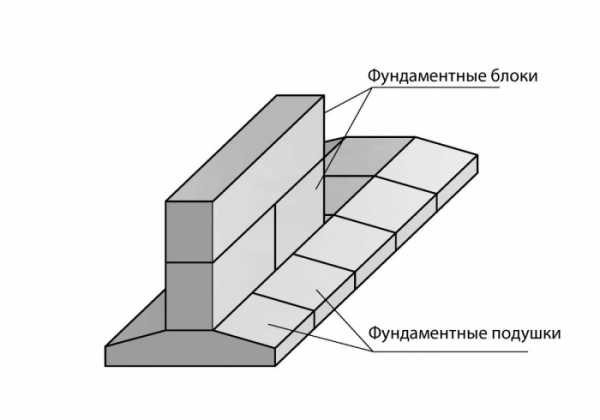

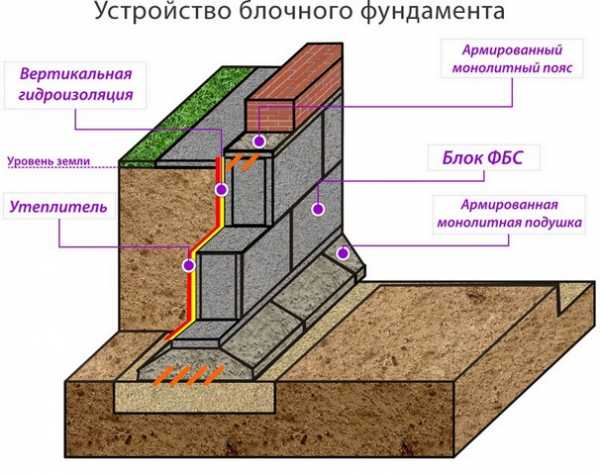

Схема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

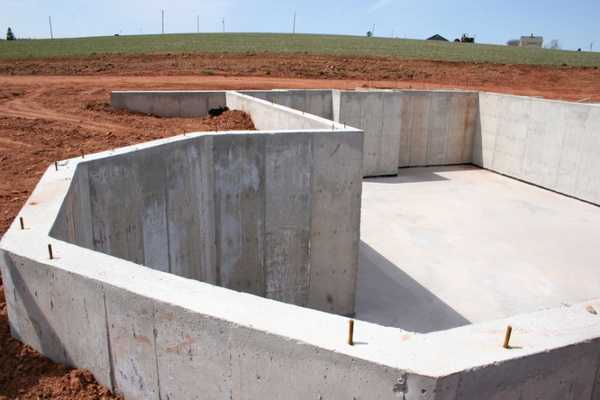

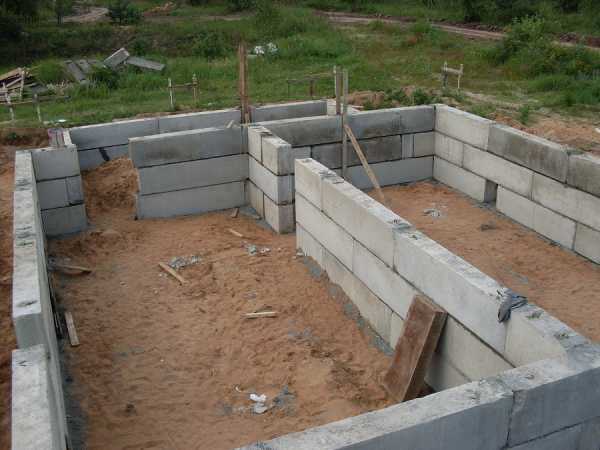

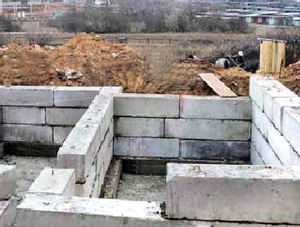

Фундамент из блоков

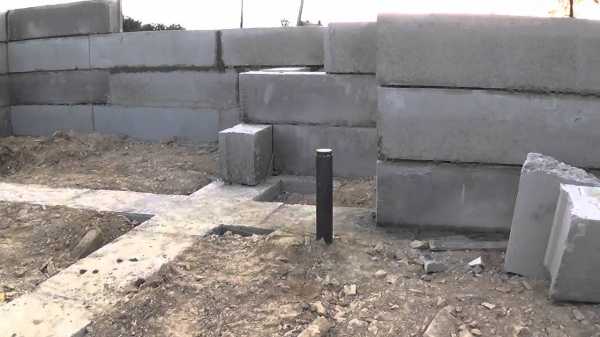

Фундамент из ФБС

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Цены на строительные блоки

Строительные блоки

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

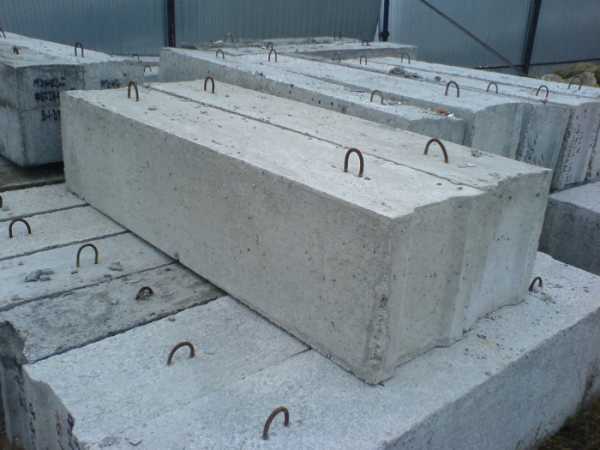

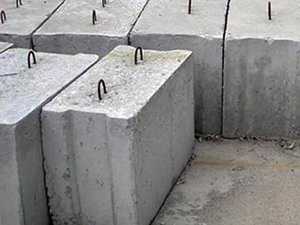

Блоки ФБС

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Схема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Роем котлован

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Песчаная подушка

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

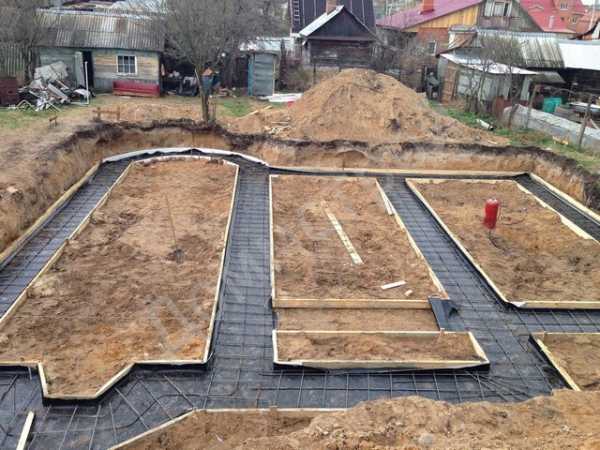

Четвертый этап – монтаж опалубки и армирование

Фундаментная лента

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Фундаментная лента

Фундаментная лента

Пятый этап – заливка подушки

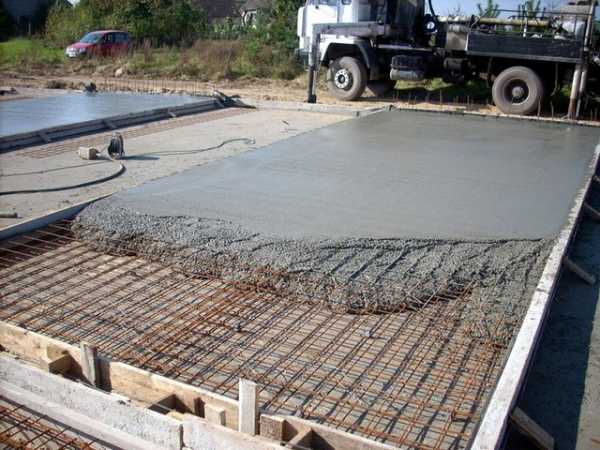

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

Переходим к укладке блоков

Шестой этап – укладка блоков

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

Монтаж блоков ФБС

Монтаж блоков ФБС

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

Гидроизоляция

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Цены на мастики

Мастики

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

Армопояс

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

Пример опалубки армопояса

Чтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубки

Aрмопояс для фундамента

Конструкция возводится следующим образом:

  • по периметру стен фундамента устанавливается опалубка;
  • в опалубку укладывается армирующая сетка;
  • заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Фундамент из ФБС

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

stroyday.ru

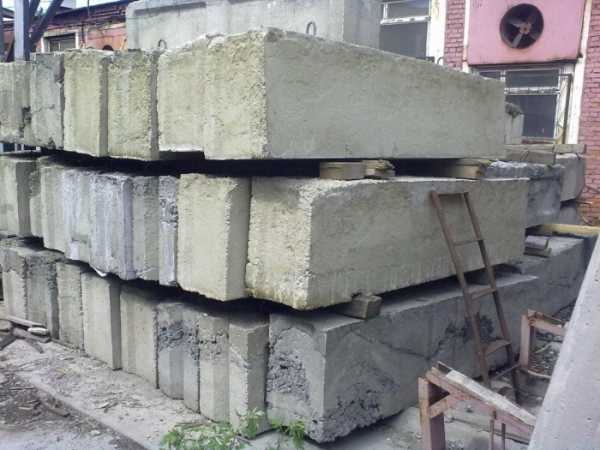

Блоки ФБС — расшифровка, вес, фото

Как правильно выбрать фундамент для конструкции и что такое ФБС в строительстве? Этот вопрос волнует каждого застройщика, ведь качественное основание для помещения любого типа стоит немало денег и занимает значительную часть в общей смете. Но если сэкономить на фундаменте, то вся конструкция подвергается риску.

Как получить надежное основание для конструкции, но при этом сэкономить средства?

Блоки ФБС, фото которых размещены на нашем сайте — это идеальный вариант для прочного и надежного фундамента.

Что такое ФБС в строительстве?

Блоки ФБС (расшифровка – фундаментные блоки сплошные) – это лучший вариант для таких конструкций, как коттеджи, гаражи, фермы и другие небольшие сооружения, которые не требуют значительных материальных и трудовых затрат.

Какими преимуществами обладают эти железобетонные изделия?

  1. При использовании в строительстве блоков ФБС значительно сокращается срок работы. Это происходит благодаря тому, что эти изделия не нуждаются в выдержке, как например, монолитные ленточные фундаменты. Такие блоки идеально подойдут для строительства в теплые времена года. Больше не нужно ждать целый месяц, чтобы фундамент полностью высох.
  2. Благодаря специальным присадкам, что добавляются при изготовлении изделия, блоки ФБС (расшифровка — фундаментные блоки сплошные) обладают отличной морозостойкостью и устойчивостью к агрессивной среде, например, к резким перепадам температуры в течение суток).
  3. Большой выбор моделей. Блоки изготавливаются на заводах, которые специализируются на производстве железобетонных конструкций. Создать такие блоки самостоятельно невозможно. Это связано с тем, что завод – изготовитель использует специальную технологию (вибропрессование), соблюдая все необходимые требования к конструкции.

Реализовать такой способ возможно только в заводских условиях. Производители предлагают огромный выбор блоков.

Огромный модельный ряд удовлетворит каждого покупателя, который ищет материалы, которые подойдут именно для его стройки в соответствии с проектом.

Несмотря на большое количество преимуществ, необходимо помнить, что для укладки таких изделий вам понадобится спецтехника, потому что ФБС, вес имеет очень приличный.

Размеры ФБС

Габариты ФБС (расшифровка – фундаментные блоки сплошные) закрепляют государственные нормативные документы. ГОСТ устанавливает длину, ширину, высоту, ФБС вес, а также допустимые отклонения от указанных величин.

Кроме стандартных габаритов, заводы изготавливают изделия по стандартам разных отраслей. Это позволяет строить фундаменты для различных помещений, несмотря на их размеры.

Монтаж и устройство блоков ФБС

Блоки ФБС нельзя устанавливать на грунт по той причине, что их невозможно будет выровнять относительно горизонтальной поверхности. Существует два варианта. Первый – это тщательно выровненный песок, на который укладывается сетка.

Второй вариант – это монолитная бетонная подушка, что напоминает не очень высокий ленточный фундамент.

Для того чтобы сделать такую подушку, вам понадобится опалубка, арматура, проволока, цемент, песок, щебень. Раствор для подушки делают с помощью строительного миксера. Такая подушка высыхает на протяжении одной недели, после чего делается основная работа по укладке блоков. Обращаем ваше внимание и на то, что для установки блоков ФБС необходимо вырыть котлован, а не траншею.

Блоки такого типа соединяются между собой цементным раствором, который готовится непосредственно перед работой. Для прочности и устойчивости фундамента, специалисты рекомендуют дополнительно использовать арматуру, которая укладывается между блоками, и заливается раствором. Следите за тем, чтобы не было много воды в цементном растворе.

Укладка блоков ФБС напоминает обычную кладку из кирпича. Разница в том, что эти изделия имеют большой вес, а в процессе работы необходимо использовать специальную технику. Тщательно следите за отклонением ряда, а именно, чтобы оно не превышало допустимую норму, установленную ГОСТами.

Блоки укладываются так, чтобы верхнее изделие покрывало шов между двумя нижними.

Следует обратить внимание и на швы между блоками, которые обязательно необходимо защитить от вредных воздействий окружающей среды с помощью материала для гидроизоляции. Также необходима теплоизоляция, потому что через швы выходит все тепло, а в середину просачивается холодный воздух. Если соблюдать все рекомендации, то здание станет прочным и долговечным.

Если вы планируете построить гараж или другую конструкцию, то информация о том, как правильно выбрать материал для фундамента и блоки ФБС, фото на нашем сайте станут вам весьма полезными.

Алексей Молчанов, г. Пенза.

dnevnik-stroika.ru

Блоки фбс что это такое

ФБС: основные характеристики

Каждый строитель хотя бы раз в своей жизни задавался вопросом о том, как и из какого строительного материала, изготовить тот или иной объект.

Современный рынок строительных материалов предлагает большой спектр строительных материалов и услуг для своих пользователей и клиентов, к тому же, производство строительного материала продвинулось настолько дальше, что традиционные технологии и элементы остались где-то далеко позади. Исключением из таких строительных материалов не стали и блочные элементы строительства, такие как пеноблоки.

Что такое ФБС?

Такой строительный элемент, как блок очень часто используется в различных назначениях, начиная от возведения и монтажа стены с теплоизоляционными свойствами, заканчивая современной укладкой фундамента и иных устойчивых основных конструкций и сооружений. Существует большое количество разновидностей блока, и каждый из них имеет свои специфические свойства и особенности укладки для возведения того или иного объекта.

Так, наиболее популярными блоками на сегодняшний день являются блоки ФБС. Их название расшифровывается как фундаментные блоки сплошные. Само название говорит о том, что прямое назначение такого типа блоков — в сооружении конструкции фундамента.

Но зацикливаться на фундаменте, говоря о сплошных блоках — нет смысла, так как их использование достаточно универсально и относится практически ко всем видам прикладного строительства и возведения объекта. Применяют фундаментные сплошные блоки для возведения абсолютно любых основных фундаментных строений. Основные этапы производства фундаментного сплошного блока строго закреплены в государственном стандарте изготовления — ГОСТе.

Имеется большое количество подвидов такого типа блока, которые разделяются и по своим ценовым характеристикам и по свойствам.

Основной главный параметр любого сплошного фундаментного блока — их надежность в применении и эксплуатации. Эта характеристика является неотъемлемой составляющей любого такого блока и достигается за счет особых технологий производства и изготовления состава материала.

Именно по этой причине фундаментные сплошные блоки имеют столь высокую прочность и надежность.

Более того, для того, чтобы блоки были обеспечены наибольшей твердостью и прочностью, они усиливаются арматурой в своем составе.

От того, насколько будет прочен фундамент, зачастую зависит вся устойчивость и прочность конструкции сооружения или объекта.

Поэтому, при возведении и изготовлении сплошного блока используется только современные и прочные материалы, а также цементную основу с маркой не менее м-400.

Само производство строго контролируется и регламентируется ГОСТом, а также, готовые блочные элементы обязательно проходят этап лабораторной проверки на наличие дефектов и иных браков.

Нужно отметить тот факт, что гарантированное качество сплошного блока может быть обеспечено лишь на крупных предприятиях по изготовлению строительных материалов. В противном случае, при изготовлении в кустарных условиях, производство ФБС не может быть гарантированно.

Само изготовление сплошного блока подразделяется на два этапа:

При пропарке происходит процесс затвердевания всей массы блока, а при просушке — выделяется ненужная влага, которая остается при изготовлении блока.

Железобетонные блоки для фундамента (свойства)

Строительства того или иного малоэтажного объекта происходит с использованием ленточного фундамента в своей основе. Как правило, данные конструкции заливаются при помощи бетонного раствора монолитно или с применением блочных материалов. Блоки ФБС отлично подходят для таких целей и позволяют получить наилучший результат, делая фундамент практически единым целым монолитным каркасом.

Производство фундаментного сплошного блока происходит в промышленных условиях, а форма его изготовления схожа с прямоугольной. Отличия лишь в том, что на торцах таких блоков имеется небольшая выемка. Она делается для того, чтобы процесс скрепления блоков ФБС происходил быстрее и прочнее.

По своему структурному виду блоки ФБС могут быть:

  1. Из легкого бетонного покрытия.
  2. Из тяжелых бетонных покрытий.
  3. Из керамзитобетонного раствора.

Если среда, в которую будет помещен блок ФБС, кислая, то используются такие блоки, которые могут обеспечить защиту структуры материала, так как в их составе используется небольшая по срезу крошка щебня.

Сами по себе блоки ФБС, имеющие полнотелую структуру, изготавливаются из различных форм. Это могут быть как большие, так и маленькие блоки. Порой, для монтажа больших типов блока требуется специализированная строительная техника. Сплошные блоки наименьших размеров легко устанавливаются самостоятельно и не требуют каких-либо приспособлений.

Для того, чтобы выбор фундаментного блока прошел успешно и правильно, необходимо руководствоваться следующими параметрами материала:

Блоки маленьких размеров достаточно легки и имеют массу не более 30 килограмм.

Фундаментные сплошные блоки имеют ряд некоторых свойств, которые отличают их от общего числа бетонных блоков, а это:

  1. Отличное соотношение ценовых показателей и качества.
  2. Не подвергаются горению.
  3. Имеется большой спектр данного строительного материала в зависимости от размеров и формы.
  4. Блоки признаны экологически чистыми материалами.
  5. Имеют большую долговечность, более полувека.
  6. Быстрое возведение того или иного сооружения и конструкции объекта.

Особенности монтажа стен

Зачастую случается так, что блоки ФБС применяются как материал для монтажа и возведения стены. Нюанс в этом процессе заключается в том, что такое возведение стены должно быть правильно ориентировано.

Другими словами, необходимо правильно выбрать вид блока ФБС, они бывают:

После того, как выбор сплошного блока был произведен, стоит позаботиться о том, чтобы правильно произвести монтаж стены и кладку блока.

Для этих целей имеются свои особенности:

  1. Прежде чем начинать кладку. необходимо гидроизолировать поверхность основного фундамента при помощи рубероида.
  2. Точкой отсчета для ровного угла является гладкая и горизонтальная поверхность фундамента.
  3. Для качественного сцепления блока с фундаментом. необходимо нанести на поверхность раствор из цемента и песка.
  4. В случае, если кладка сплошного блока выделяется из стены наружу. то ее необходимо корректировать, подпилив сам блок ножовкой по металлу. Примечательно, что кладка должна начинаться с углов конструкции и продолжаться вдоль фундамента.

Монтаж фундамента

Монтаж любого типа фундамента имеет свои особенности и последовательность. Первоначально необходимо позаботиться о том, чтобы траншея под фундамент была вырыта строго по размерам будущего объекта.

При этом должны быть учтены следующие параметры:

  1. Траншея должна быть глубже на 15 сантиметров от уровня промерзания земли.
  2. Если место под фундамент имеет большой сток воды или подземные воды, то необходимо предусмотреть дренажный слив.
  3. Траншея должна быть ровной, без искривлений по бокам.

Следующим этапом происходит монтаж фундамента:

  1. Для начала засыпается песочная подушка на дно траншеи (15 см).
  2. Следом расстилается гидроизоляционный материал (рубероид и т.д.)
  3. На материал устанавливается армированная подушка (металлическая сетка). Примечательно, что она должна быть на расстоянии в 3 сантиметрах от боков траншеи.
  4. Сеточка должна быть залита бетонной смесью.
  5. Первые блоки укладываются. начиная от углов сооружения.
  6. Швы между сплошными блоками должны быть связаны с помощью раствора бетона.
  7. Последующие ряды блоков закладываются по принципу кирпичной кладки.

Преимущества и недостатки

Из положительных моментов использования такого типа сплошных блоков стоит выделить следующие:

  1. Быстрая кладка и экономия времени на возведение фундамента.
  2. На габаритных блоках имеются все приспособления для их удобной транспортировки (крюки, выемки, и т.д.)
  3. Сплошные блоки имеют вырезки с торцов, которые усиливают прочность конструкции.
  4. Низкая ценовая характеристика по отношению к качеству материала.

Из минусов нужно сказать о следующих факторах:

  1. Специальная техника довольно дорога для габаритных блоков.
  2. Имеется риск оседания конструкции за счет того, что она не монолитна.

Звоните +7 (499) 380-69-97

Мы проконсультируем по выбору марки и объема бетона для вашего строительного объекта. Сделаем расчет и предложим лучшее коммерческое предложение.

Блоки ФБС — расшифровка, вес, фото, характеристики

Как правильно выбрать фундамент для конструкции и что такое ФБС в строительстве? Этот вопрос волнует каждого застройщика, ведь качественное основание для помещения любого типа стоит немало денег и занимает значительную часть в общей смете. Но если сэкономить на фундаменте, то вся конструкция подвергается риску.

Как получить надежное основание для конструкции, но при этом сэкономить средства?

Блоки ФБС, фото которых размещены на нашем сайте — это идеальный вариант для прочного и надежного фундамента.

Что такое ФБС в строительстве?

Блоки ФБС (расшифровка – фундаментные блоки сплошные) – это лучший вариант для таких конструкций, как коттеджи, гаражи, фермы и другие небольшие сооружения, которые не требуют значительных материальных и трудовых затрат.

Какими преимуществами обладают эти железобетонные изделия ?

  1. При использовании в строительстве блоков ФБС значительно сокращается срок работы. Это происходит благодаря тому, что эти изделия не нуждаются в выдержке, как например, монолитные ленточные фундаменты. Такие блоки идеально подойдут для строительства в теплые времена года. Больше не нужно ждать целый месяц, чтобы фундамент полностью высох.
  2. Благодаря специальным присадкам, что добавляются при изготовлении изделия, блоки ФБС (расшифровка — фундаментные блоки сплошные) обладают отличной морозостойкостью и устойчивостью к агрессивной среде, например, к резким перепадам температуры в течение суток).
  3. Большой выбор моделей. Блоки изготавливаются на заводах, которые специализируются на производстве железобетонных конструкций. Создать такие блоки самостоятельно невозможно. Это связано с тем, что завод – изготовитель использует специальную технологию (вибропрессование), соблюдая все необходимые требования к конструкции.

Реализовать такой способ возможно только в заводских условиях. Производители предлагают огромный выбор блоков.

Огромный модельный ряд удовлетворит каждого покупателя, который ищет материалы, которые подойдут именно для его стройки в соответствии с проектом.

Несмотря на большое количество преимуществ, необходимо помнить, что для укладки таких изделий вам понадобится спецтехника, потому что ФБС, вес имеет очень приличный.

Размеры ФБС

Габариты ФБС (расшифровка – фундаментные блоки сплошные) закрепляют государственные нормативные документы. ГОСТ устанавливает длину, ширину, высоту, ФБС вес, а также допустимые отклонения от указанных величин.

Кроме стандартных габаритов, заводы изготавливают изделия по стандартам разных отраслей. Это позволяет строить фундаменты для различных помещений, несмотря на их размеры.

Монтаж и устройство блоков ФБС

Блоки ФБС нельзя устанавливать на грунт по той причине, что их невозможно будет выровнять относительно горизонтальной поверхности. Существует два варианта. Первый – это тщательно выровненный песок, на который укладывается сетка.

Второй вариант – это монолитная бетонная подушка, что напоминает не очень высокий ленточный фундамент.

Для того чтобы сделать такую подушку, вам понадобится опалубка, арматура, проволока, цемент, песок, щебень. Раствор для подушки делают с помощью строительного миксера. Такая подушка высыхает на протяжении одной недели, после чего делается основная работа по укладке блоков. Обращаем ваше внимание и на то, что для установки блоков ФБС необходимо вырыть котлован, а не траншею.

Блоки такого типа соединяются между собой цементным раствором, который готовится непосредственно перед работой. Для прочности и устойчивости фундамента, специалисты рекомендуют дополнительно использовать арматуру, которая укладывается между блоками, и заливается раствором. Следите за тем, чтобы не было много воды в цементном растворе.

Укладка блоков ФБС напоминает обычную кладку из кирпича. Разница в том, что эти изделия имеют большой вес, а в процессе работы необходимо использовать специальную технику. Тщательно следите за отклонением ряда, а именно, чтобы оно не превышало допустимую норму, установленную ГОСТами.

Блоки укладываются так, чтобы верхнее изделие покрывало шов между двумя нижними.

Следует обратить внимание и на швы между блоками, которые обязательно необходимо защитить от вредных воздействий окружающей среды с помощью материала для гидроизоляции. Также необходима теплоизоляция, потому что через швы выходит все тепло, а в середину просачивается холодный воздух. Если соблюдать все рекомендации, то здание станет прочным и долговечным.

Если вы планируете построить гараж или другую конструкцию, то информация о том, как правильно выбрать материал для фундамента и блоки ФБС, фото на нашем сайте станут вам весьма полезными.

Алексей Молчанов, г. Пенза.

Еще по этой теме на нашем сайте:

  1. Кабель ПВС — расшифровка и основные параметры
      Кабель ПВС, расшифровка которого звучит как «соединительный провод в ПВХ оболочке», по своей конструкции ничем не отличается от аналогичных изделий. К основным характеристикам кабеля относится.
  • Кабель ВВГ — расшифровка и основные характеристики
      Для передачи электроэнергии внутри зданий и сооружений, для освещения и обеспечения работы различного оборудования используется кабель ВВГ, расшифровка которого указывает на то, что медные жилы.
  • Провод ПВС — расшифровка и технические характеристики
      Провод ПВС, расшифровка которого звучит как «провод в виниловой оболочке соединительный», применяется для передачи электроэнергии в производственных и бытовых условиях.
  • Кабель ПУГНП — расшифровка и технические характеристики
      Провод ПУГНП, расшифровка аббревиатуры которого звучит как «провод универсальный гибкий плоский», широко применяется электриками. Выпускается провод в двух вариантах: двухжильном и трехжильном. Независимо от того.

    • Добавить комментарий Отменить ответ

    Фундаментные блоки ФБС

    Возведение фундамента — ответственная задача, именно на него ложится вся нагрузка от вышележащих этажей. Сборный фундамент можно построить из фундаментных блоков, для этого необходимо приобрести качественный материал.

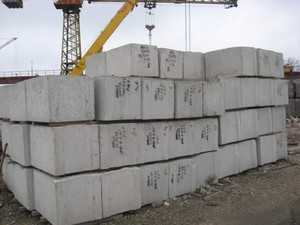

    ФБС ( Фундаментные Блоки Сплошные ) используют для строительства фундаментов и стен подвалов различных зданий, как жилых, так и промышленных или складских, а также для подпорных стен, эстакад, мостов, пандусов и так далее. Также их используют в качестве заграждений и ограждений. Чтобы фундаментные блоки ФБС были прочными и долговечными, они должны иметь определенные технические характеристики.

    Плотность материала должна быть не меньше 1800 кг/куб.м, внутри изделия не должно быть пустот. Буква С в аббревиатуре обозначает, что блоки сплошные. Встречается расшифровка ФБС как «фундаментные блоки стеновые» или «строительные», это неправильно.

    Производятся также ФБП ( пустотные. с пустотами, открытыми вниз) и ФБВ ( с вырезами для прокладки коммуникаций).

    ФБС внутри могут быть как армированными, так и не армированными, последний вариант встречается чаще, армированные изделия повышенной прочности могут изготавливать на заказ. ФБП применяют для строительства стен, они работают как несъемная опалубка, в пустоты вставляют арматуру и заполняют их бетонным раствором. ФБВ имеют вырезы для удобства прокладки коммуникаций, за исключением этого представляют собой те же ФБС (они также сплошные). Их делают на заводах ЖБИ на заказ для конкретных проектов зданий.

    На чертеже показано, как устроены блоки фундаментные ФБС.

    Согласно ГОСТ у 13579-78. все эти виды бетонных блоков применяются для возведения стен подвалов и подполий, сплошные виды (ФБС) допускается использовать для строительства фундаментов. Хотя это и не основное предназначение ФБС, фундаменты из них получаются прочными и долговечными при правильном устройстве.

    В процессе изготовления ФБС уплотняют на вибростолах или с помощью глубинных вибраторов, для отливки используют специальные формы, позволяющие строго соблюдать геометрию изделия. Элементы с нарушенной геометрией не смогут сформировать плотную кладку, а слишком широки швы могут пропускать влагу. Для быстрого отвердевания и набора прочности бетон пропаривают. При такой технологии бетон может набрать до 70% прочности за сутки вместо нескольких недель. На качество готового изделия технология с пропаркой или без нее влияния не оказывает.

    Технические характеристики

    ГОСТ, регламентирующий производство и технические характеристики ФБС, предусматривает блоки следующих размеров:

    • длиной 2380, 1180, а также доборные длиной 880 мм,
    • шириной 300, 400, 500 и 600 мм,
    • высотой 280 или 580 мм.

    Есть и малогабаритные разновидности, такие как 600*600*600 мм или длиной 400 мм. Каждое изделие представляет собой прямоугольный параллелипипед с выемками в торцах для более плотной кладки, заполняемыми раствором в процессе возведения стены или фундамента, и монтажными петлями, за которые их подцепляют для перемещения и установки.

    Фундаментные блоки ФБС делают из тяжелого (плотностью 2400 кг/куб.м), силикатного (плотностью 2000 кг/куб.м) или керамзитового (плотностью 1800 кг/куб.м) бетона. Класс бетона по прочности должен быть

    • не менее В7,5 для марки бетона М100,
    • не менее В12,5 для марки бетона М150,
    • для тяжелого бетона — от В3,5 (М50) до В15 (М200).

    В таблице на картинке приведены данные по прочности и массе для ФБС из разного бетона.

    Морозостойкость ФБС должна быть не менее 50 циклов заморозки-разморозки, водостойкость — W2 .

    В обозначении типа указаны его габариты в дециметрах, округленные в большую сторону. В маркировке также указан тип бетона:

    • «Т» — тяжелый бетон,
    • «П» — керамзитовый (на пористых заполнителях),
    • «С» — силикатный.

    Приведем пример. ФБС-24-4-6 т — это бетонный блок размерами 2380*400*580 мм, состоящий из тяжелого бетона. Он может быть промаркирован и по-другому:

    Масса блоков составляет 260 кг и выше, поэтому для строительства фундамента из них нужна спецтехника. В жилищном строительстве чаще всего используют блоки толщиной 60 см. Вес блока 24-6-6 (2380*60*58 мм, одного из самых востребованных) составляет 1960 кг. В таблице на рисунке приведены размеры и массы ФБС. По длине отклонение размера должно быть в пределах 13 мм, по ширине и высоте — 8 мм, по размеру выреза — 5 мм.

    Важно! Перед покупкой проверьте соответствие веса и размера. Если вес меньше, чем нужно, при маркировке «Т», значит, материал имеет пустоты внутри, недостаточно уплотнен, что отрицательно скажется на прочности. Такие изделия покупать не следует. Перед покупкой попросите продавца показать сертификат соответствия на товар. Лучше покупать изделия крупных производителей. Блоки кустарного производства, скорее всего, будут сделаны с нарушением технологии, результат от их использования может быть непредсказуемым.

    Блоки имеют монтажные стальные петли (проушины), которые находятся на верхней поверхности блока. Для петель используют горячекатаную арматуру или периодический профиль. При необходимости можно заказать ФБС без монтажных петель, это допускается стандартами.

    Блоки могут иметь отделываемую или неотделываемую поверхность, то есть на них можно или нельзя прикреплять декоративные материалы, такие как плитка. Эта характеристика зависит от конкретного вида ФБС. Поверхность материала должна быть гладкой, без глубоких трещин, допустимы только небольшие трещинки на поверхности шириной не больше 0,1 мм для тяжелого и силикатного видов бетона и не больше 0,2 мм для керамзитного бетона.

    Фундаментные блоки б/у

    ФБС практически не разрушается со временем, поэтому часто вместо новых допустимо использовать блоки б/у, которые стоят дешевле, а по характеристикам почти не отличаются от новых. Однако в каждом конкретном случае следует оценить степень разрушения бетона во время эксплуатации. Лучше привлечь для этой цели специалиста. Как и новые, бывшие в употреблении изделия лучше приобретать у известных производителей, часто их продают заводы ЖБИ.

    Плюсы использования ФБС для фундамента

    В ряде случаев использование ФБС для фундамента значительно удобнее, чем заливка монолитного основания.

    • Сокращается время — залитый бетонный фундамент застывает и набирает прочность примерно 4 недели.
    • Стандартные размеры позволяют легко рассчитать необходимое количество этого материала.
    • Нет расходов на дополнительные материалы (опалубку, арматуру).
    • Можно подобрать блоки нужного размера и с требуемыми характеристиками.
    • Долговечность — при правильном монтаже производители обещают срок службы блоков более 100 лет.
    • ФБС не деформируются со временем.

    К недостаткам такого фундамента относится необходимость в использовании техники для транспортировки и установки блоков, это приводит к увеличению цены основания.

    Фундамент из ФБС

    Фундаменты из блоков можно строить на тех грунтах, на которых можно делать сборные ленточные основания. Лучше всего, если грунт будет скальным или крупным песчаным. На более слабом грунте после каждых двух рядов делают бетонный армирующий пояс. Также армирующий пояс обязательно заливают на дно котлована перед установкой ФБС. Дно котлована необходимо выровнять, засыпать песком (если почва не песчаная) и утрамбовать.

    На малопучинистых почвах можно построить прерывистый фундамент. Это позволит сократить количество используемого материала, а значит, и денежные затраты. Для такого фундамента между блоками оставляют пустоты, которые заполняют землей, тщательно ее утрамбовывая.

    Важно! Такой фундамент можно возводить только на грунте с хорошей несущей способностью. Предварительно необходимо произвести инженерные расчеты. Между блоками при этом не должно быть более 70 см. Такой фундамент делают под небольшие дома до 2 этажей из легких материалов. Если дом кирпичный, то предпочтительнее использовать пустотелый кирпич.

    Также на слабых почвах первый ряд выкладывают не из обычных ФБС, а из специальных блоков- подушек, которые имеют большую ширину, таким образом площадь подошвы фундамента увеличивается.

    Между блоками оставляют промежутки не более 70 см, их заполняют грунтом, тщательно послойно утрамбовывая. На ряд «подушек» кладут уже обычные ФБС, так чтобы швы между ними приходились на блоки нижнего ряда.

    Рекомендуется покупать ФБС как можно большей длины — так в фундаменте будет меньше швов, следовательно, он получится прочнее. На видео показан процесс строительства фундамента и цокольного этажа из ФБС.

    Обычно для фундаментов используют блоки высотой 580 мм, они удобнее. Чем слабее несущая способность почвы, тем более крупные блоки рекомендуется использовать. Для глины и суглинка лучше брать крупные железобетонные изделия размером 24-6-6, а для песчаной почвы — более короткие 12-6-6. Оптимально на длину стены использовать 4-5 блоков, исходя их этого и выбирают длину ФБС.

    Благодаря прочности ФБС можно делать стены более толстыми, чем фундамент. Допустимо, чтобы стена выступала на 10 см с одной стороны или по 6 см с каждой.

    Заключение

    Блоки ФБС — это материал для быстрого устройства сборного фундамента. Они обладают большой прочностью, имеют большой срок эксплуатации. Но для того, чтобы фундамент был прочным, нужно приобрести качественный материал с соответствующими техническими характеристиками.

    Обсудить статью на форуме

    Источники: http://poznaibeton.ru/beton/fbs-xarakteristiki.html, http://dnevnik-stroika.ru/fundament/bloki-fbs-rasshifrovka-ves-foto-kharak/, http://bouw.ru/article/fundamentnie-bloki-fbs

    1pofundamentu.ru

    ГОСТ, сфера применения, преимущества и обустройство ими фундамента

    Фундаментные блоки стеновые (ФБС) являются частью фундамента зданий, которые передают нагрузку непосредственно на естественное или искусственное основание. При выборе блоков необходимо руководствоваться геологическими и гидрогеологическими условиями, а также величиной нагрузки и назначением здания. При изготовлении фундаментных блоков применяется бетон конструкционного типа.

    Сфера применения ФБС

    ФБС чаще всего применяются при закладке фундамента, но также их можно использовать и при возведении стен или строительстве подвалов. К их изготовлению предъявляются строжайшие требования, т. к. именно от их прочности будет зависеть качество фундамента и, соответственно, долговечность самого здания.

    ФБС изготавливаются в соответствии с ГОСТ 13579−78. Согласно данному ГОСТ при их изготовлении применяется тяжелый бетон. Также блоки оснащаются специальными монтажными петлями, которые изготавливаются (также по ГОСТ) из гладкой стержневой горячекатаной арматуры класса А-I или из периодического профиля Аc-II. Иными словами, фундаментные блоки не имеют внутренней арматуры, но в процессе производства, для удобства их подъема и транспортировки, в них закладывается монтажная петля.

    ФБС применяются при закладке фундамента зданий вне зависимости от типа грунта, но рекомендуется возводить фундамент на твёрдом грунте с малым уровнем влаги. Для всех фундаментов, при закладке которых применяются ФБС, техника кладки одинакова.

    ФБС, применяемые для возведения стен, изготавливаются облегчёнными, в них присутствуют пустоты.

    ФБС чаще всего применяются при строительстве различных подземных помещений, таких как подвалы и погреба, технических помещений или неотапливаемых зданий.

    При возведении ленточного фундамента данные изделия позволяют значительно сэкономить, т. к. отпадает необходимость в приобретении дополнительных строительных материалов. Также их использование значительно экономит и затраченное время, т. к. отпадает необходимость в ручной укладке арматурной сетки и заливки ее бетонным раствором. Но стоит отметить тот факт, что при укладке фундаментных блоков не обойтись без применения дополнительных технических средств. Это связано с тем, что вручную такие блоки уложить не представляется возможным из-за веса. Вес каждого блока колеблется от 350 до 2500 кг.

    Этапы закладки фундамента с применением ФБС

    Закладка фундамента с использованием ФБС проводится в несколько этапов:

    • Разметка территории. По всему периметру проведения работ расставляются деревянные колышки, между которыми натягивается шнур.
    • Снимается верхний слой грунта толщиной до 10 см. Данный слой не сможет в дальнейшем выдержать фундамент.
    • Выравнивание. Дно необходимо тщательно выровнять, после чего на него насыпается песчаная подушка, толщина которой составляет 10 см. Она помогает придать устойчивость устанавливаемым блокам и поможет защитить их от воздействия грунтовых вод.
    • Составляется схема расположения блоков. Производится их закупка и поиск необходимой техники.
    • Производится заготовка опалубки. Для ее изготовления рекомендуется использование деревянных досок и влагоизолирующих материалов.
    • Установка блоков. Блоки устанавливаются в несколько рядов. Это зависит от высоты и типа возводимого здания. Стыки блоков, расположенных в нижнем ряду, перекрываются блоками, располагающимися в следующем ряду. Все недостатки и швы промазываются специальным раствором.
    • Установка гидроизоляции. Стены и основание промазываются мастикой и проклеиваются гидроизолом. Поверх гидроизоляции рекомендуется настил утеплительных материалов. Это необходимо из-за того, что сами блоки ФБС обладают малыми теплоизоляционными свойствами.

    Ленточный фундамент, выполненный из ФБС, может послужить надёжным основанием для различных сооружений. Он может быть основой как для деревянных домов, так и для железобетонных и металлических конструкций.

    Применение ФБС значительно упрощает возведение фундамента. В зависимости от проекта, из фундаментных строительных блоков конструируется ленточное основание, после чего поднимаются стены подвальных помещений. Специализированные фундаментные блоки оснащены технологическими отверстиями и щелями, предназначенными для укладки коммуникаций. Для того чтобы самостоятельно пробить в блоках необходимые для проводки коммуникаций отверстия, вам потребуется затратить большое количество времени и усилий, т. к. самостоятельно сделать это довольно сложно.

    Преимущества

    Основными преимуществами являются:

    • Экономия времени. Эти изделия позволяют существенно сократить время, затрачиваемое на закладку фундамента. Нет необходимости в установке и снятии опалубки, а также не нужно ждать застывания и набора прочности фундаментом.
    • Качество. В процессе изготовления на заводе все изделия проходят проверку ОТК на предмет соответствия их требованиям ГОСТ (к примеру, отклонение геометрических размеров блоков).
    • Прочность. Процесс изготовления изделий включает пропарку и вибрирование. Это позволяет придать им необходимую прочность. Этот критерий также должен соответствовать требованиям ГОСТ.
    • Дополнительные характеристики. При условии, что все изделия были изготовлены в заводских условиях, т. е. согласно ГОСТ, предусматривающих наличие специализированного оборудования, они могут обладать дополнительными свойствами. К таким свойствам можно отнести водонепроницаемость, морозостойкость, прочность на сжатие и т. д.
    • Доступность. Среди прочих строительных материалов данные изделия являются одними из самых доступных материалов.
    • Цена выгодно отличается от цены прочих строительных материалов.

    Использование ФБС, изготовленных с учетом требований ГОСТ, в строительстве позволяет значительно сэкономить денежные средства и за минимальный отрезок времени заложить качественное основание для будущего строительства.

    plita.guru

    Фундамент из блоков ФБС — пошаговая инструкция и схема укладки (фото и видео)

    При слове «фундамент» большинство людей вспоминают либо цельную бетонную армированную основу, либо базис на столбах или сваях. При этом они забывают о существовании еще одного варианта – конструкции из ФБС, активно набирающей популярность среди профессиональных строителей и любителей. Стоит более внимательно рассмотреть фундамент из блоков ФБС, пошаговая инструкция выполнения которого настолько проста, что разобраться в ней сможет даже новичок.

    Особенности материала

    Отличие ФБС от других блоков



    Фундаментные блоки строительные, сокращенно ФБС, представляют собой монолитные прямоугольные бетонные кирпичи крупного размера, усиленные каркасом из арматурных стержней.

    Востребованность материала обуславливается особой устойчивостью, которую обеспечивает арматура.

    Существует два метода соединения ФБС между собой:

    • Применение цементной смеси. Кладка строительных блоков производится по той же технологии, что и кладка кирпичей. В данном случае необходима грамотная перевязка стыков, кроме того следует регулировать местоположение каждого нового блока относительно установленных ранее.
    • Использование специально предназначенного сухого клеящего состава, при разведении которого очень важно соблюдать правильные пропорции. Данный метод не требует особых физических и временных ресурсов, однако, с финансовой точки зрения он невыгодный: стоимость смеси более высокая, чем цена цементного раствора.

    Достоинства и недостатки

    Перед тем как устраивать фундамент из блоков ФБС, плюсы и минусы планируемой конструкции должны обязательно учитываться и прорабатываться, иначе есть риск разочароваться в готовом основании.

    Блочный базис имеет множество преимуществ перед остальными вариантами фундаментов. Стоит выделить следующие:

    • Возможность самостоятельного устройства. Технология закладки достаточно проста, справиться с монтажом может даже любитель;
    • Небольшие временные затраты. Благодаря тому, что возведение основы предполагает использование крупных строительных элементов, устанавливаемых в шахматном порядке, работа может быть выполнена за один день;
    • Долговечность и устойчивость. Блоки обладают большой несущей силой и не боятся механических воздействий;
    • Удобство. Производители предусматривают все тонкости, которые могут повлиять на работу с ФБС. Чтобы упростить процедуру строительства, каждое особо габаритное изделие оснащено крюками, с помощью которых можно легко перемещать блоки;
    • Прочность. Дополнительное укрепление базиса обеспечивают специальные пазы, которыми почти всегда обладают ФБС;
    • Возможность устройства на нестабильных и мерзлых почвах. Если строительство производится в регионах, в которых преобладает холодный климат, или на участках, отличающихся слабыми грунтами, то данный вариант станет настоящим спасением.

    Помимо впечатляющих достоинств, основам из блоков ФБС, как и всем существующим фундаментам присущи и отрицательные качества:

    • Солидная стоимость. Непосредственно сырье обходится недешево, к тому же может возникнуть необходимость найма строительной техники, что также негативно отразится на бюджете;
    • Возможность неравномерной усадки. Это обусловлено тем, что основание не являет собой монолит.

    Естественно, базисные конструкции данного типа не лишены недостатков, однако их положительные характеристики сполна компенсируют все минусы.

    Проектирование базиса из ФБС

    Для того чтобы грамотно возвести сборную основу из блоков, которая будет служить не один десяток лет, необходимо ответственно ее спроектировать. Что стоит учесть при создании проекта? Нужно принять к сведению:

    • Вид грунта на площади под застройку;
    • Пролегание почвенных вод;
    • Уровень промерзания почвы;
    • Все возможные нагрузки;
    • Количество этажей будущего строения;
    • Размерные характеристики базиса и подвального помещения (если оно предусмотрено).

    Первые три пункта обуславливают глубину закладки конструкции и уровень ее гидроизоляции.

    Если проектирование завершено, можно начинать выполнение фундамента, монтаж которого осуществляется за несколько этапов. Все этапы имеют свои нюансы, а потому следует рассмотреть их более подробно.

    Этап 1. Разметка и работа с почвой

    Перед тем, как производится разметка, территория расчищается от мусора.

    Следуя проекту на места, которые соответствуют углам будущего здания, устанавливаются колышки (деревянные штыри или обрезки арматуры). Между штырями натягивают прочную бечевку. Аналогично маркируют места нахождения несущих стен, под которыми будет пролегать основание.

    После этого снимается верхний плодоносный пласт грунта и выкапывается траншея под конструкцию из ФБС. Минимальная ширина траншеи должна равняться ФБС блоку, плюс 20 см – это упростит монтажные и гидроизоляционные работы.

    Этап 2. Укладка подушки

    Если проект предусматривает возведение подвала, то без устройства подошвы из бетонной смеси (или плит) не обойтись. Если подвальное помещение устраиваться не будет, на дно траншеи укладывается песчано-щебневая подушка. Засыпается песок (толщина слоя – до 15 см), поливается водой и уплотняется. Далее сыпется щебень (10 см), который тоже уплотняется.

    Если на участке глинистая почва, стоит еще раз засыпать, увлажнить и уплотнить песок.

    Этап 3. Устройство опалубки и арматурного каркаса

    Опалубка устанавливается по стенам траншеи. Она выполняется из дерева (минимальная толщина досок — 2,5 см), соединенного саморезами. Высота опалубки должна быть аналогичной высоте арматурного пояса и равняться 10-15 см.

    Металлический пояс выполняется из стержней D12 или D14, фиксируемых вязальной проволокой. Размер ячеи «сетки» — 10 на 10 см или 15 на 15 см. Ширина пояса должна равняться ширине ФБС.

    Готовая сетка укладывается на подушку.

    Этап 4. Заливка бетоном

    Далее требуется устройство бетонной подушки.

    Получившаяся конструкция медленно заливается бетонной смесью. Чтобы в толще раствора не образовывались пузыри воздуха, смесь пробивают стальным прутом или применяют вибратор. Дабы конструкция была более стойкой, армокаркас следует залить за один раз.

    После укладки бетон выравнивают и дают ему застыть. Созревание материала закончится через 28 суток, после чего можно приступать к следующему этапу.

    Этап 5. Укладка ФБС

    Работы с самими ФБС предусматривают наличие автокрана или нескольких помощников, так как блоки достаточно массивные.

    Для начала готовится цементная смесь, для которой применяется сырье не ниже М100. Один блок требует от 10 л до 15 л смеси.

    Схема укладки блоков достаточно проста:

    • Изделия укладываются на углах строения;
    • Между блоками натягиваются веревки;
    • ФБС устанавливаются по уровню;
    • Прорехи между элементами заполняются цементной смесью.

    Готовый ряд промазывается 1,5 см слоем цементной смеси. Каждый новый ряд устанавливается в противоположном предыдущему ряду направлении со сдвигом на 50%.

    Этап 6. Гидро- и теплоизоляция

    Влага очень пагубно влияет на бетон, именно поэтому качественная гидроизоляция просто необходима базису из ФБС. Ее выполняют посредством рубероидных листов и битумной мастики, которой обрабатывают основание с внешней и внутренней стороны.

    Для произведения теплоизоляции используется пенополистирол, листы которого приклеиваются поверх гидроизоляции специальным клеем.

    В конце свободное пространство между стенами траншеи и основы в несколько этапов засыпается грунтом и песком. Каждый новый пласт добросовестно уплотняется.

    Фундамент застывает в течение месяца. По истечению этого срока можно приступать к возведению стен.



    Видео об укладке ФБС-блоков:

    stroimtovarishi.ru

    Бетонные блоки фбс


    Блоки фундаментные

    Для возведения фундамента используется как жидкая бетонная смесь, так и готовые блоки. Те, кто не хочет и не имеет возможности заниматься строительством основания с заливкой его бетоном, может использовать блоки для фундамента.

    Бетонные детали значительно упрощают строительство, так как при их установке не нужна опалубка, в качестве и надежности бетона можно не сомневаться, ведь на предприятии- изготовителе они выполняются под строгим контролем качества.

    Преимущества использования блоков

    Если строительство основания производится не слишком опытным строителем, то бетонные блоки – это отличное решение проблемы. Вот основные преимущества этого вида строительного материала:

    • Нет необходимости использовать крупную строительную технику, за исключением подъемного крана. Это значительно снизит расходы на сооружение основания.
    • Как уже говорилось, нет необходимости в опалубке, что тоже поможет быстрее произвести работы.
    • Так как материал поставляется одинакового размера, то работать с ним легко и можно без труда справиться своими силами, но только при соблюдении технологии строительства.
    • Изготовление основания можно производить в любую погоду и в любое время года.
    • Не нужно ждать несколько недель для того, чтобы фундамент набрал крепость, можно сразу же начинать постройку стен сооружения.

    Виды бетонных блоков

    На данный момент существует 3 вида бетонных деталей для изготовления фундамента и подвального помещения, которые регламентируются ГОСТ 13579-78:

    Названный выше документ устанавливает общие требования для любого из видов:

    • Высота у любого из видов длиной 2,38 метра одинаковая и составляет 58 см, а параметр толщины может варьироваться от 30 до 60 см.
    • Три альтернативных показателя толщины – 40, 50 и 60 существует у деталей, длина которых равна 1,18 метра, а высота их составляет 28 или 58 см.
    • Толщина от 30 до 60 см есть у дополнительных, так называемых доборных блоков, длина которых всего 0,88 метра. Они нужны для того, чтобы в небольших местах не приходилось колоть надвое полноценные блоки, так как из-за этого нарушается их целостность и надежность. Высота их 58 см.

    В зависимости от выбранного размера, фундаментный блок может весить от 380 кг до 1960 кг.

    Блоки бетонные ФБС

    Эти бетонные конструкции имеют сплошное строение, и только они имеют самую высокую прочность. Согласно ГОСТ только фундаментные блоки ФБС могут использоваться для установки основания под здание.

    В них не предполагается армирование, а только специальные металлические петли для подъема. Если же блок слишком длинный, то иногда производитель принимает решение о продольном армировании металлическими прутами.

    Бетонные блоки ФБВ

    Это небольшие конструкции с длиной всего 88 см, в своей структуре они имеют продольный вырез для того, чтобы прокладывать коммуникации. Обычно изготовление таких частей производится только под заказ, поэтому встречаются они нечасто.

    Используемая марка бетона для изготовления таких блоков – 100 кг/кв. см с показателем морозостойкости 50 циклов. Эти бетонные части предполагают внутреннее армирование высокой маркой стали.

    Бетонные блоки ФБП

    Это конструкции облегченного типа с квадратными пустотами внутри. Применяются для строительства подвалов и оснований своими руками и под здания промышленного назначения. Длина таких деталей всегда едина и составляет 238 см. Они предусматривают внутреннее армирование и изготовлены из бетона В 12,5 с морозостойкостью 50, которая подразумевает возможность промерзания и оттаивания.

    Материал для изготовления и маркировка

    Так как в основном бетонные детали используются для изготовления ленточного фундамента, нет необходимости при их производстве использовать бетон высоких марок, так как такое основание работает по принципу сжатия. Обычно для фундаментных блоков применяется бетон тяжелого типа класса В 7,5. Это для блоков с маркировкой ФБС и ФБВ. Для ФБП, а для ослабленных используют более прочный раствор В12,5.

    Перед тем, как покупать бетонные конструкции, следует ознакомиться с той информацией, которая содержится в маркировке. Обычно маркировка выглядит вот так ФБП.ХХ.Х.Х – Х.

    Важно! Некоторые заводы применяют вместо точки тире, но это никак не меняет показатели.

    Первые две цифры после названия вида – это его длина, которая выражается в дециметрах. Число округляют, для получения точного значения всегда из написанной цифры вычитают 20 мм. Для получения точной высоты также из представленного числа вычитают 2 см.

    Точная ширина изделия представлена на второй позиции, а округленная высота на третьей. Вне зависимости от величины, все числа выражены в дециметрах. Последняя одиночная позиция показывает, какой тип бетона был использован при изготовлении детали. К примеру, маркировка ФБС. 9.4.6 – Т – блок, изготовленный из тяжелого бетона с размерами 880*400*580. Маркировка нужна для более быстрого понимания, какая именно деталь нужна и для универсальности объяснений между заказчиком и продавцом. Обязательно перед заказом нужно несколько раз проверить, точная ли ширина и высота указаны и не поменяны ли они местами. Для лучшего запоминания этих показателей, стоит учесть для себя, что высота может округленно составлять 600 или 300, а вот ширина может быть разнообразной.

    Важно! Перед покупкой нужно удостовериться, что блоки имеют сертификат соответствия, ознакомиться с ним и взять копию для себя.

    Строительство фундамента из бетонных блоков

    Как уже говорилось ранее, изготовить фундамент из готовых деталей можно самостоятельно, без привлечения профессиональных рабочих. Но делать все нужно только в соответствии с инструкцией и технологией возведения.

    Расчет количества

    Понять, сколько понадобиться деталей не сложно.

    vest-beton.ru

    РубрикаРазное

    Добавить комментарий
