Фундамент из блоков — 85 фото строительства и инструкция по постройке

Давно уже не используются при строительстве частных домов массивные железобетонные плиты. Фундамент для капитальных строений сооружают из современных прочных материалов, выдерживающих огромные нагрузки весом с восьмиэтажный дом. К таким материалам относятся ФБС-блоки, которые обладают превосходными характеристиками и пользуются большой популярностью на строительном рынке.

Плюсы и минусы фундамента из блоков

Среди положительных характеристик можно отметить следующие:

не требуется замешивание бетона, что экономит время. К тому же количество материала рассчитать очень легко и просто;
процесс монтажа не требует особой техники, достаточно использовать обычный грузоподъемный кран;
наличие пазов в некоторых блоках является дополнительным укреплением для конструкции;
блоки можно использовать в любых климатических условиях, при различных грунтах и перепадах температур благодаря их повышенной устойчивости и пропитке специальным средством защищающим блок от разрушений.

К отрицательным относятся:

ценовая политика;
использование специальной технике при выполнении монтажных работ;
возможен риск просадки, так как конструкция блоков не является монолитной;
низкий уровень гидроизоляции, в результате чего требуется дополнительная обшивка и защита от внешней среды.

Соответствие стандартам и размеры

При производстве блоков изготовители следуют установленным стандартам (ГОСТ). В данном случае размеры блоков и их прочностные характеристики соответствуют ГОСТ 13579-78, при нарушении которых конструкция не может быть гарантированно прочной и надежной, что приведет к разрушительным последствиям.

Стандартный фундаментный блок ФБС имеет форму параллелепипеда. В его изготовлении используют силикат или керамзит, плотность которого 1800 кг/куб. м и не менее, без пустот. Армирование кладки в вертикальном направлении цементом обеспечит обязательная подформовка по соответствующей технологии.

Для укладки фундамента из блоков своими руками класс их прочности должен быть от В 7,5 и выше в соответствии с действующими стандартами.

Монтаж фундамента из блоков

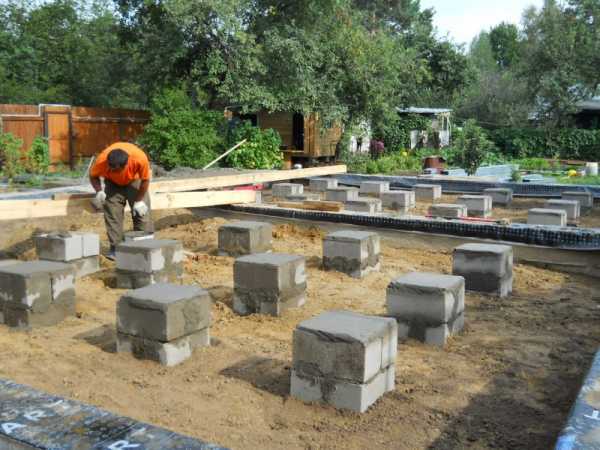

Фундаментные блоки применяют для устройства столбчатых и ленточных видов. Первый вариант наиболее приемлем в применении для постройки небольших сооружений. Например, бани или домика в два этажа площадью 6х8 м (либо 8х8 м).

Такой фундамент подойдет и для почвы с высоким уровнем кислотности. Столбчатый блочный фундамент идеальная основа под жилую застройку, для сборки которой используется щитовой способ

Ленточный фундамент используют для малогабаритного невысокого строения. При огромных нагрузках на фундаментальное основание вместо блоков ФБС стоит отдать предпочтение монолитным конструкциям.

Так как с нагрузкой блоки бы справились, а вот усадка постройки на них скажется негативно, через некоторое время есть опасность расхождения швов. Что может произойти и в случае, если вы сэкономите на подушке из песка и гравия или при возведении здания на сложном грунте.

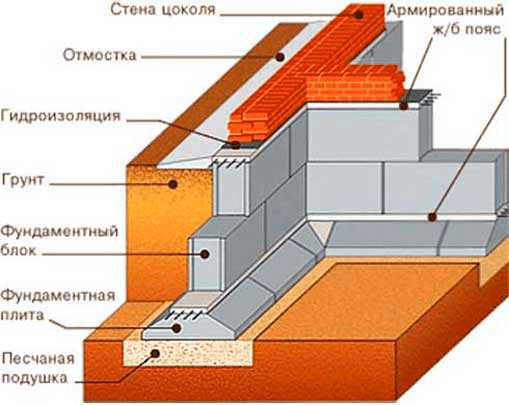

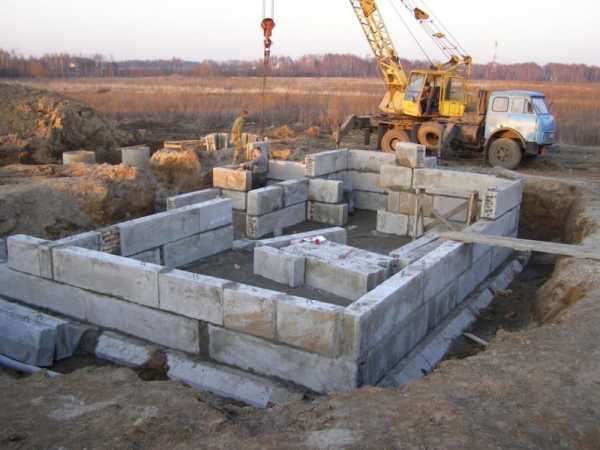

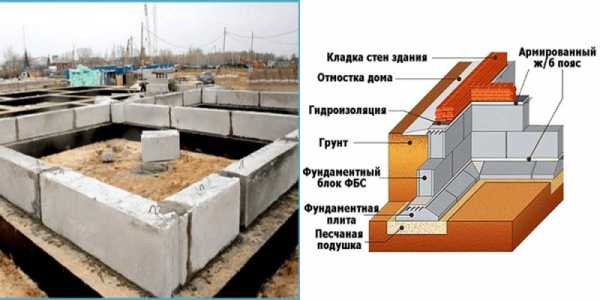

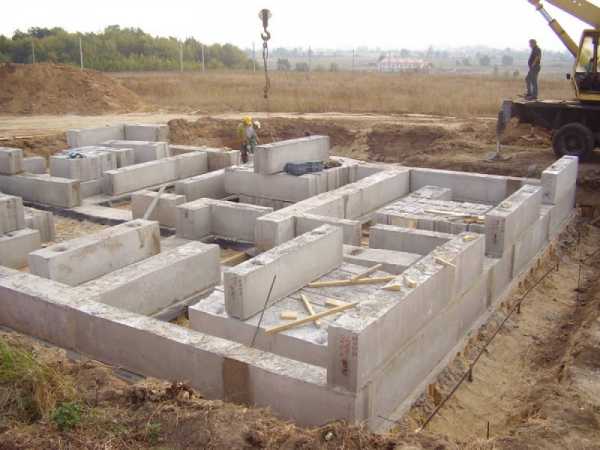

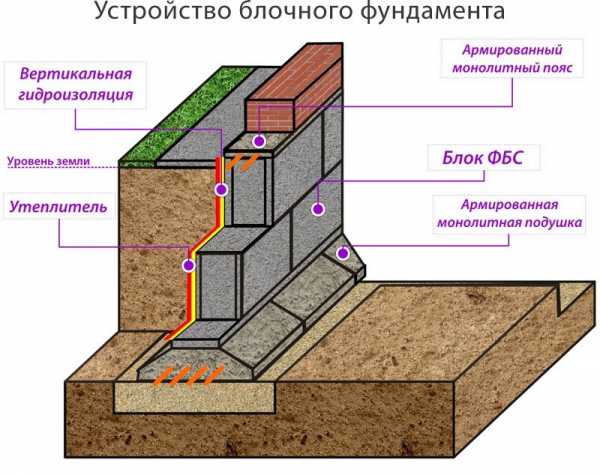

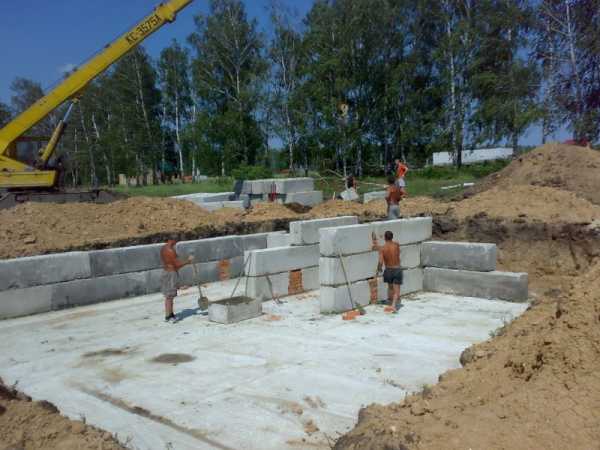

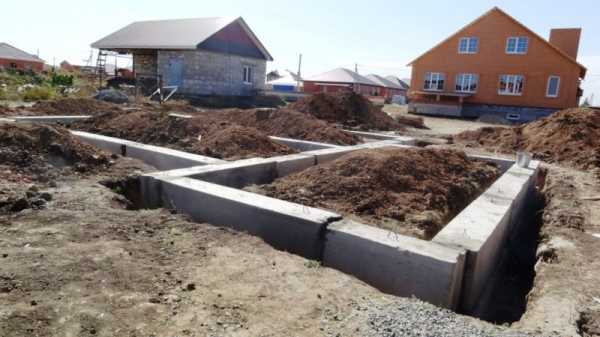

На фото можно подробно рассмотреть устройство фундамента из блоков ФБС разных видов.

Параметры блоков

Для производства блоков используются специальные вибростолы с опорами, которые обеспечивают нужную плотность, ровность поверхности и необходимые размеры. При нарушении геометрических размеров блоков, использовать их можно, но не будут соблюдаться нормы толщины швов (не более 5 мм).

Чтобы избежать возможных растрескиваний и ранних разрушений, поверхность блоков должна быть качественной, ровной и достаточно плотной.

Стандартная длина блоков ФБС составляет по ГОСТ: 880 и 1180 мм. Значение ширины может быть от 300 до 600 мм, высоты от 280 до 580 мм. Обладая этими данными не трудно сделать расчет фундамента из блоков для будущего сооружения определенной площади.

Как сделать фундамент из блоков, поможет детальная инструкция, показанная на видео. В случае необходимости всегда можно обратиться к профессионалам за помощью или советом. Однако, если четко соблюдать правила и нюансы монтажа блочного фундамента можно справиться и своими силами. Желаем удачи!

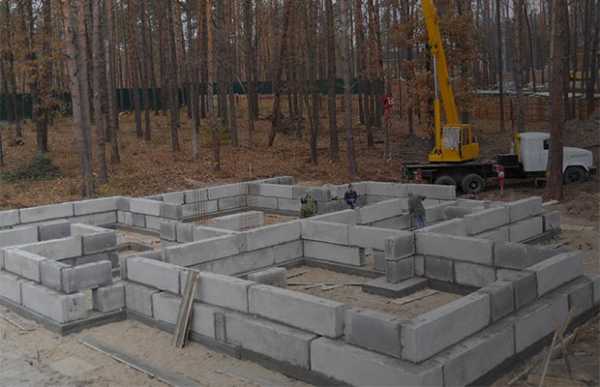

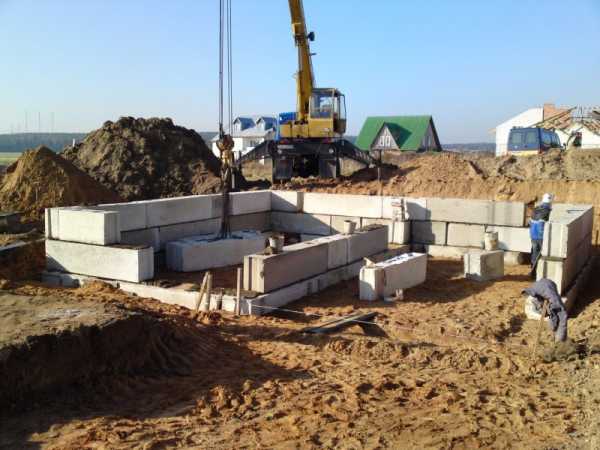

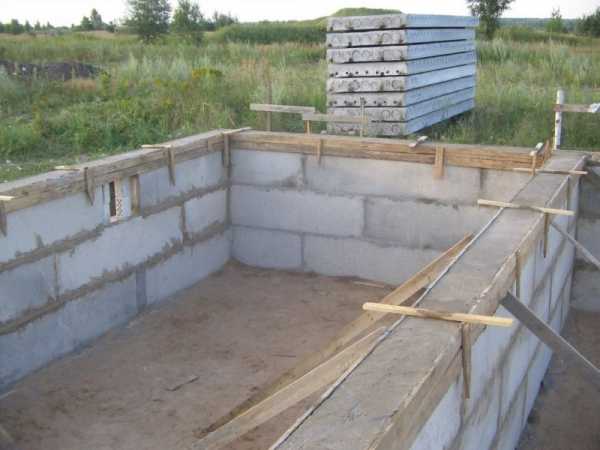

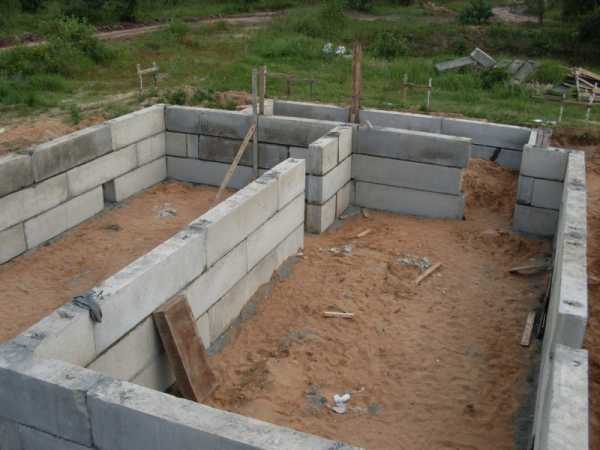

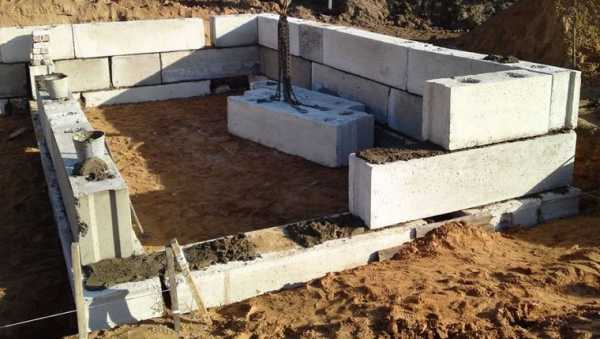

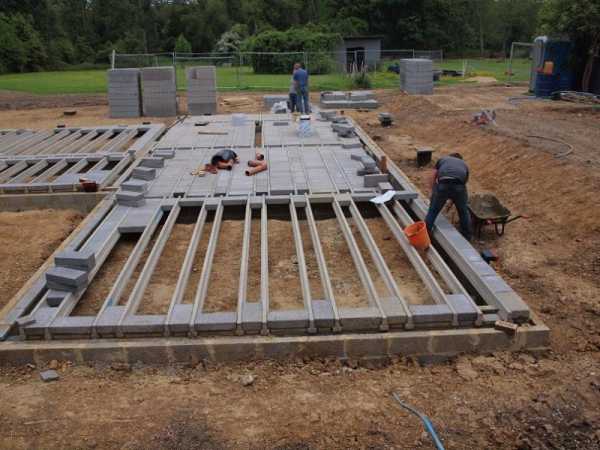

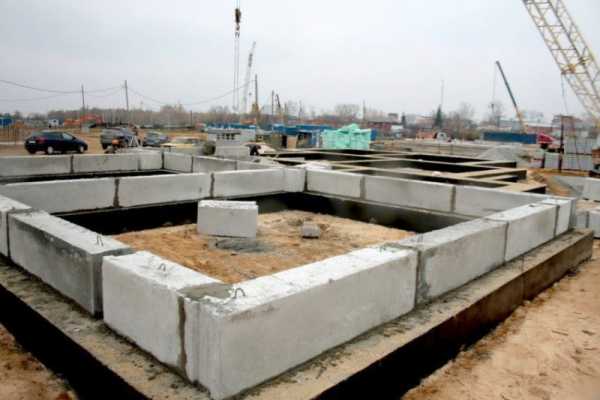

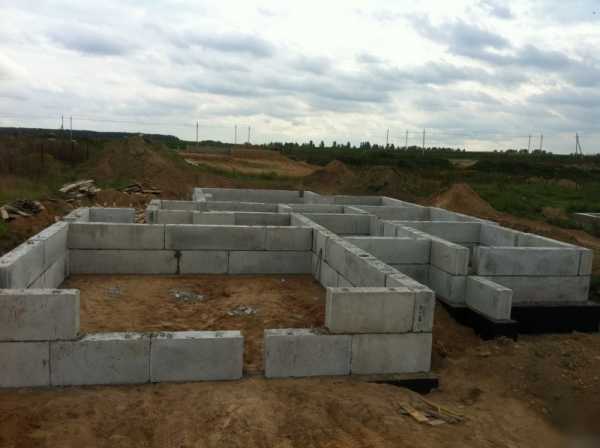

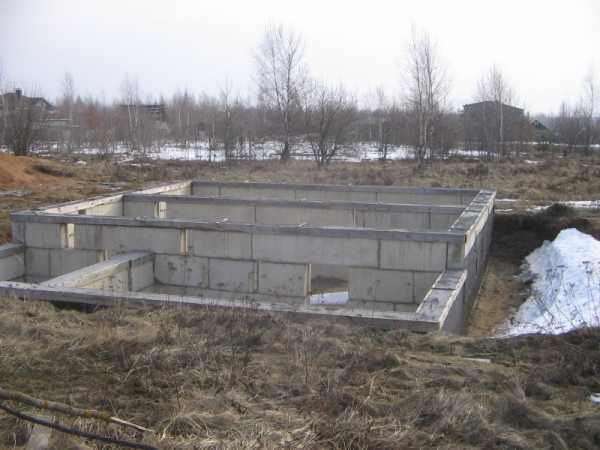

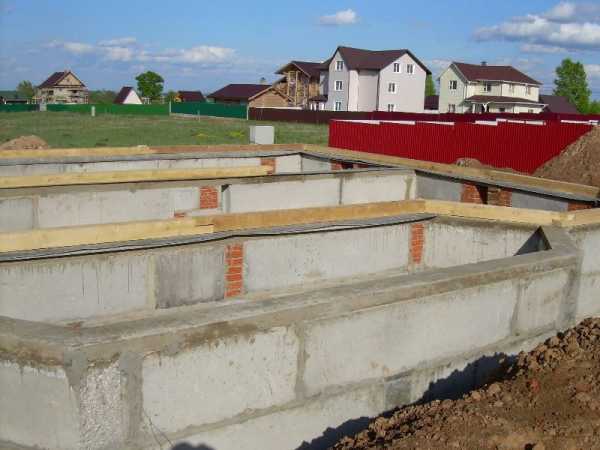

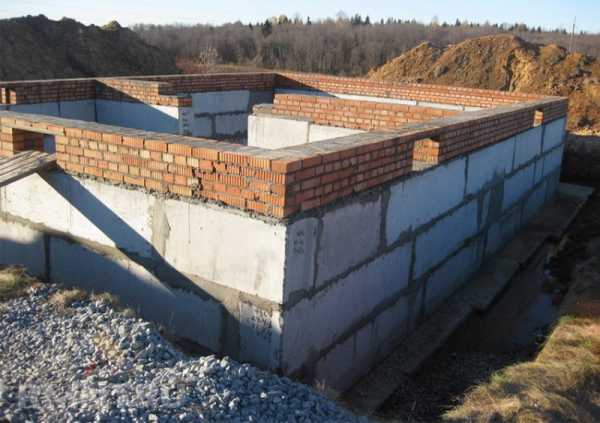

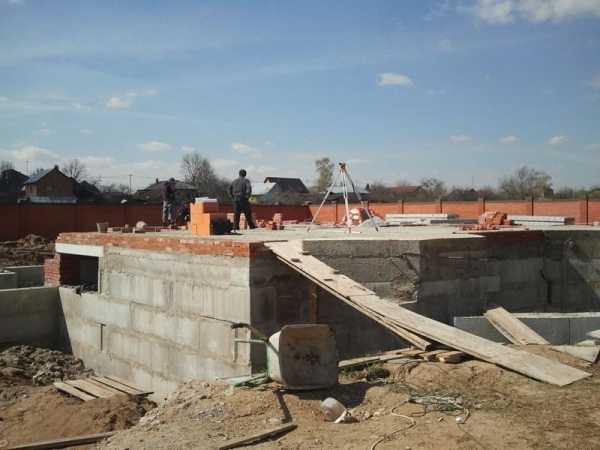

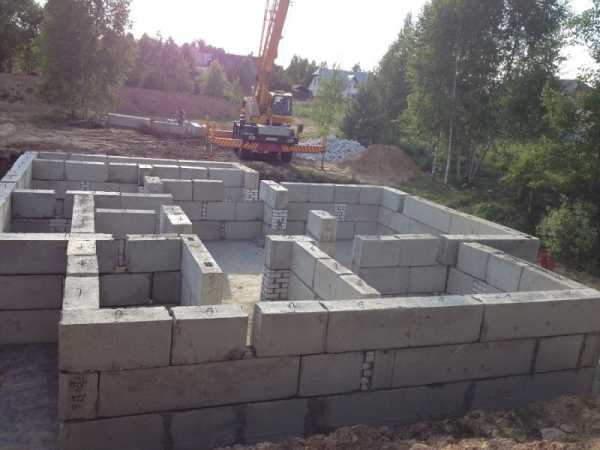

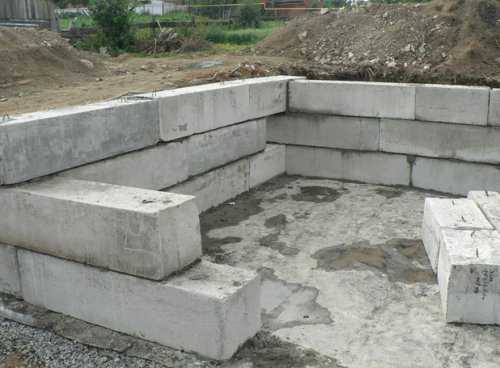

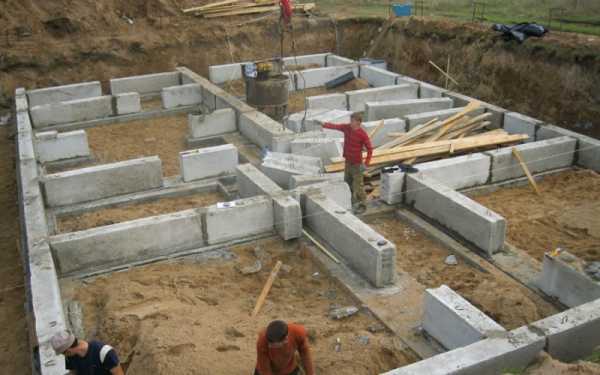

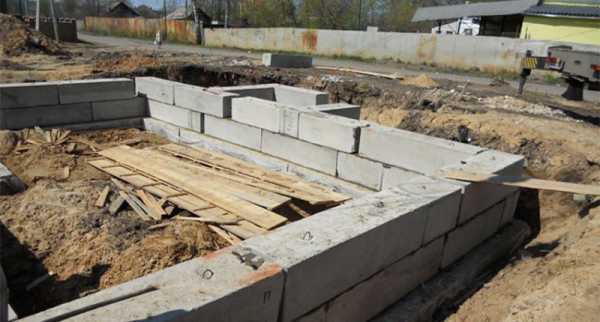

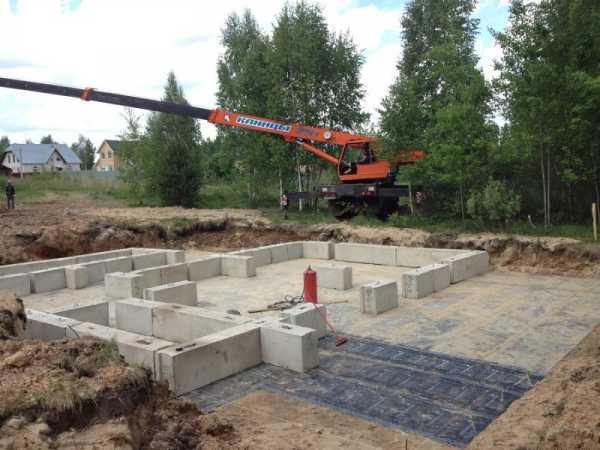

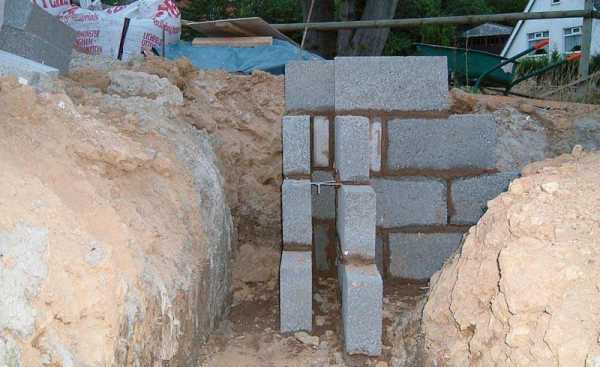

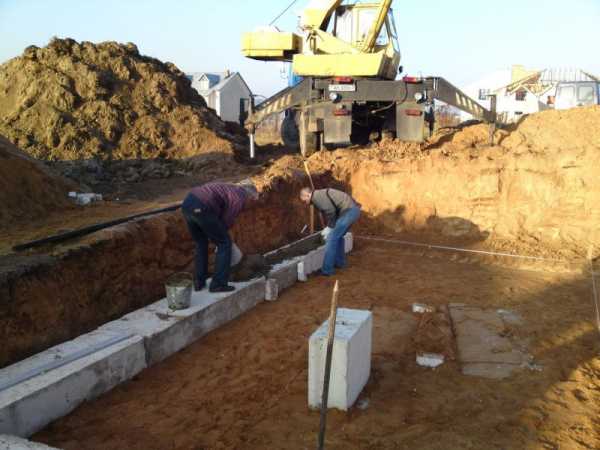

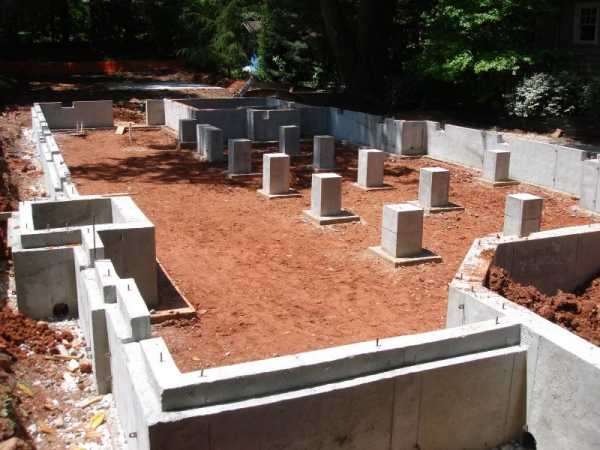

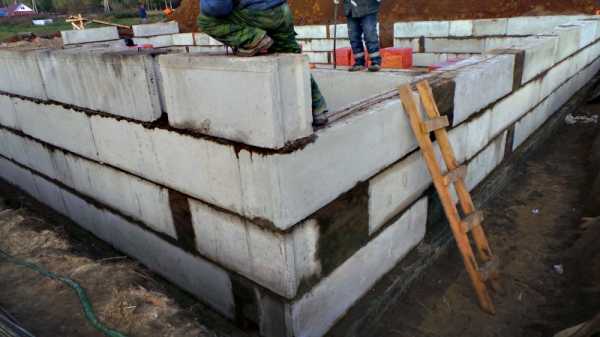

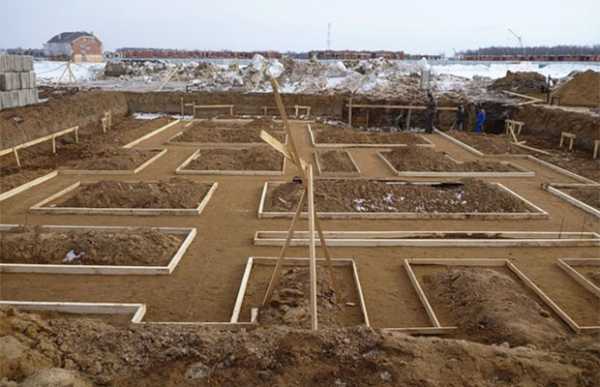

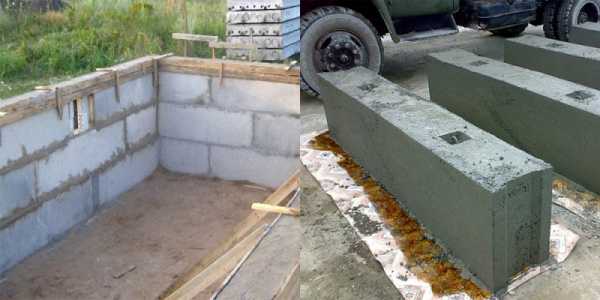

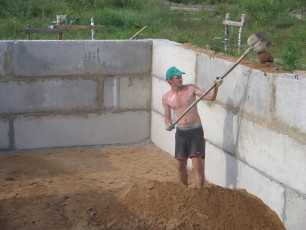

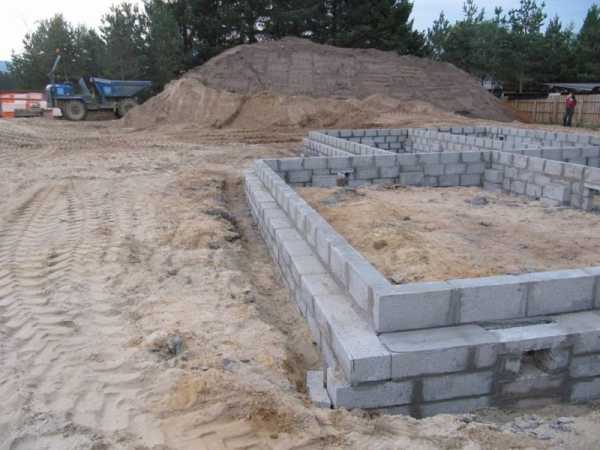

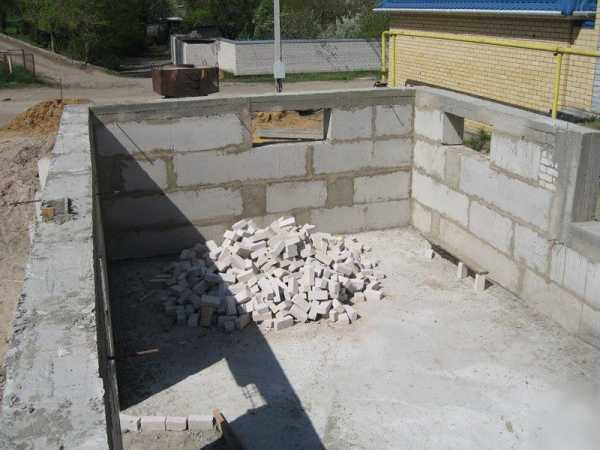

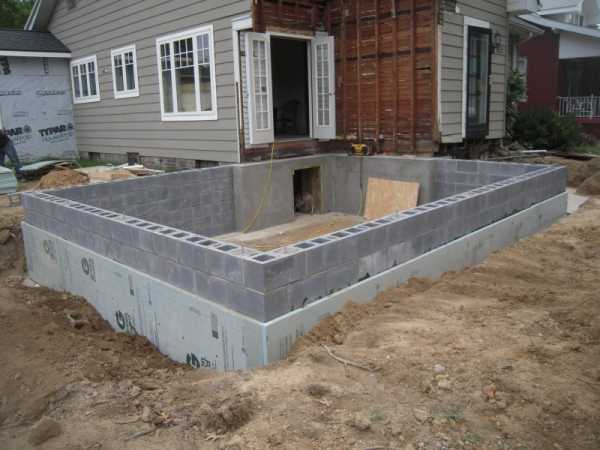

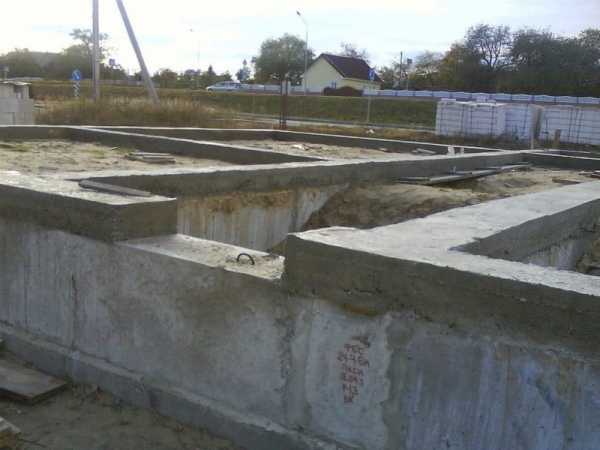

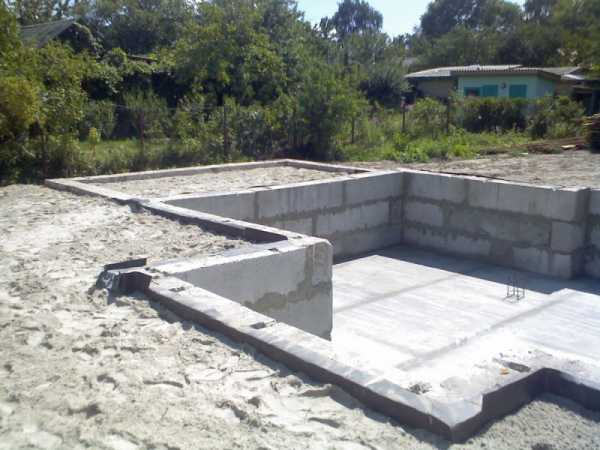

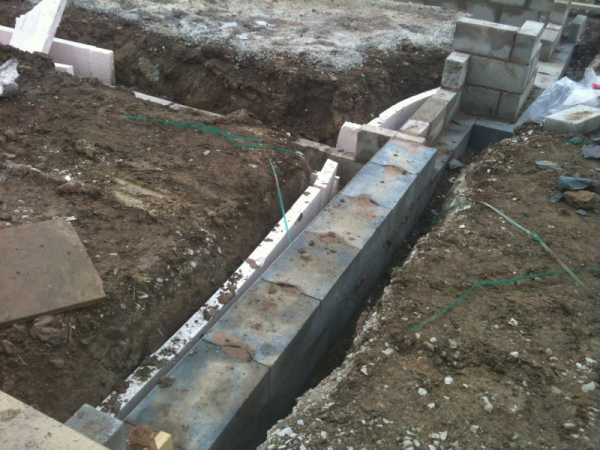

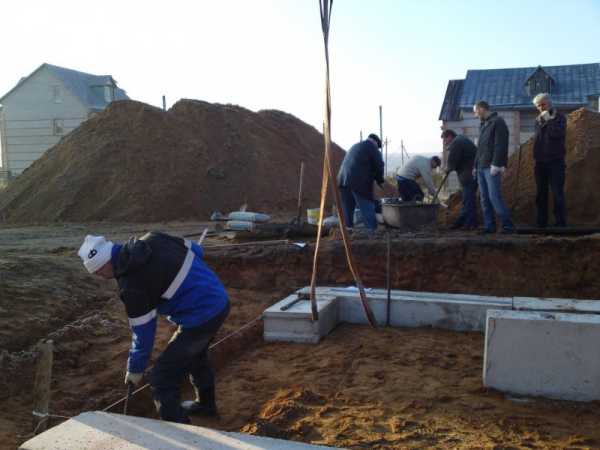

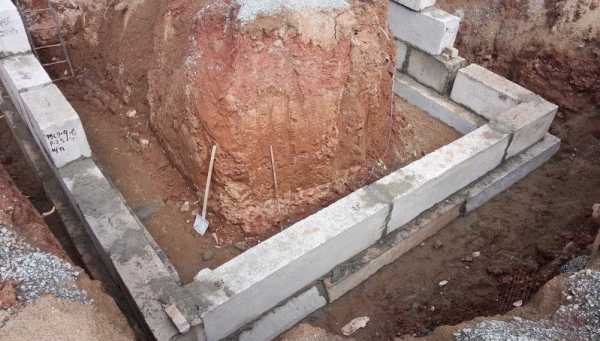

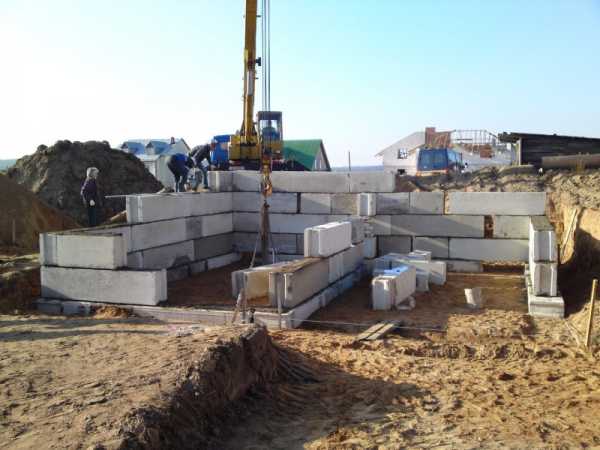

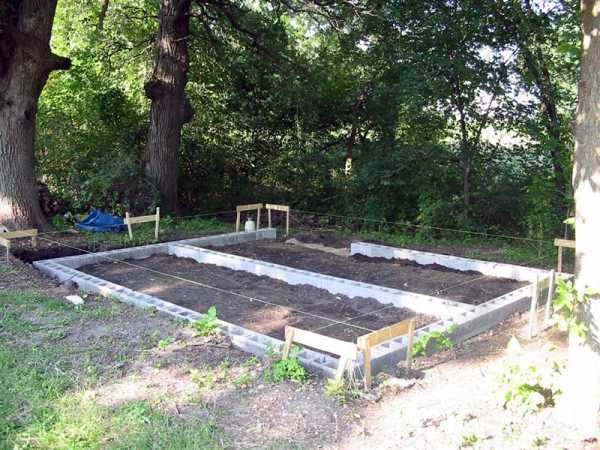

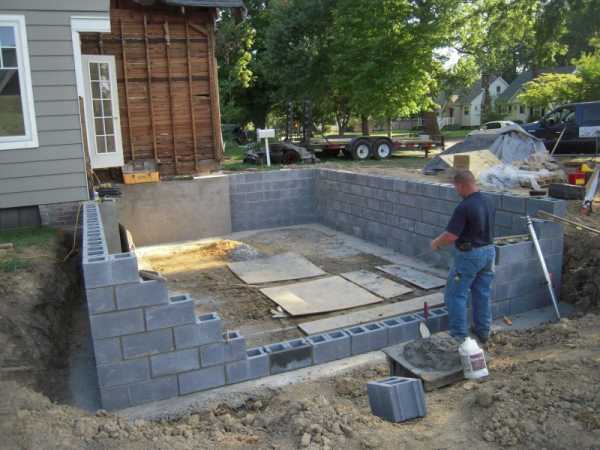

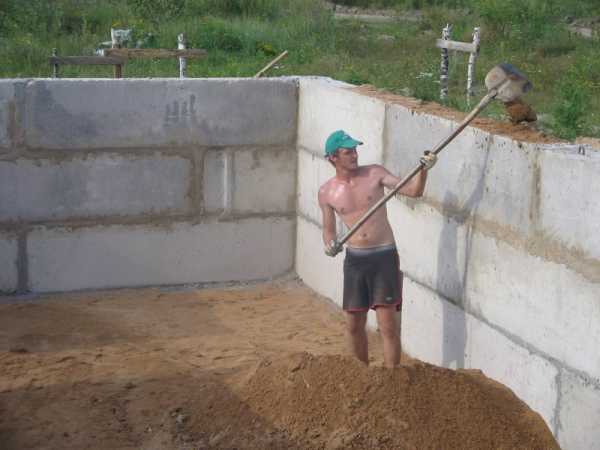

Фото фундамента из блоков

Также рекомендуем посетить:

mojdominfo.ru

особенности изделий 24 6 6, фото

Фундамент, как известно, является основой всего строения, от качества его закладки зависит прочность и долговечность дома. Наиболее распространенным является ленточный фундамент. Вот уже более полувека для обустройства подобных конструкций используются блоки ФБС, их применяют как в промышленном, так и в жилищном строительстве. Далее мы подробно разберем, в чем же причина такой популярности.

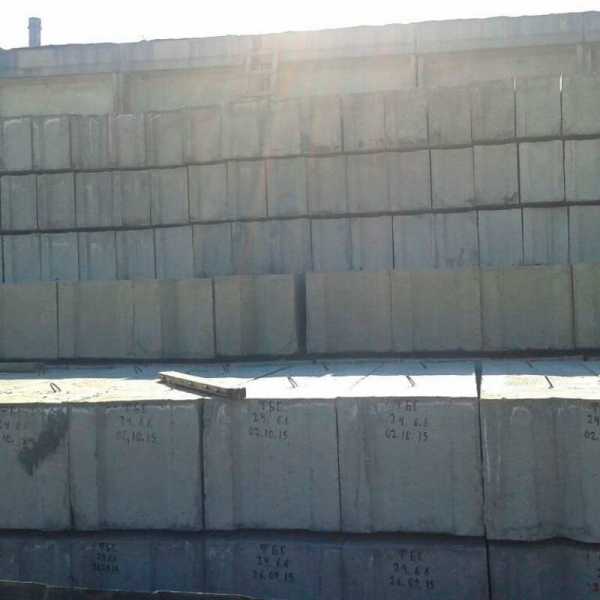

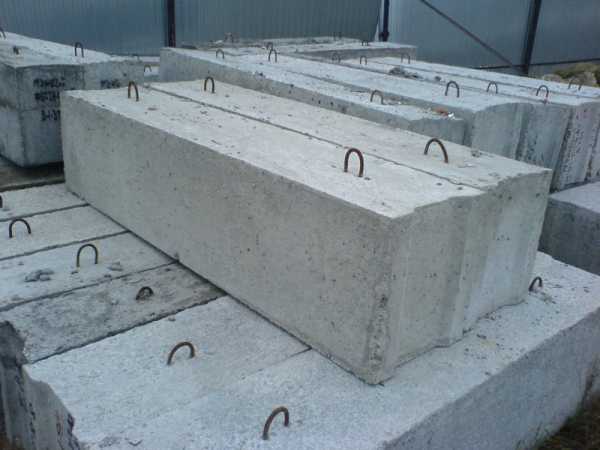

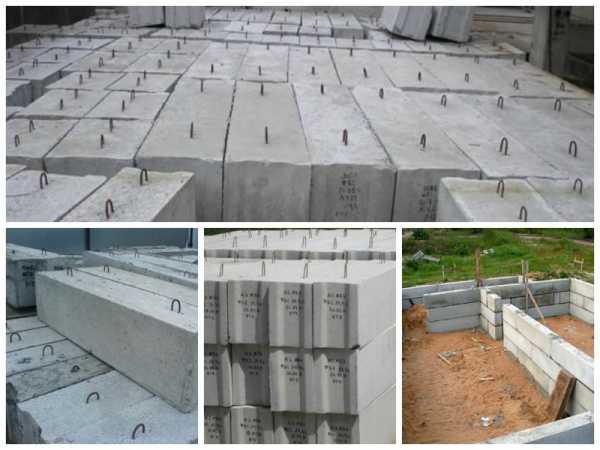

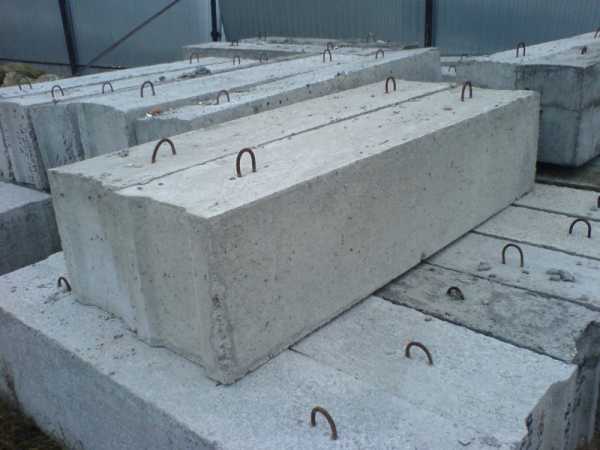

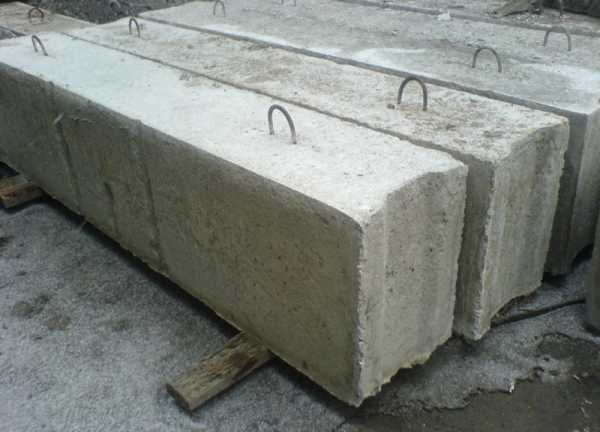

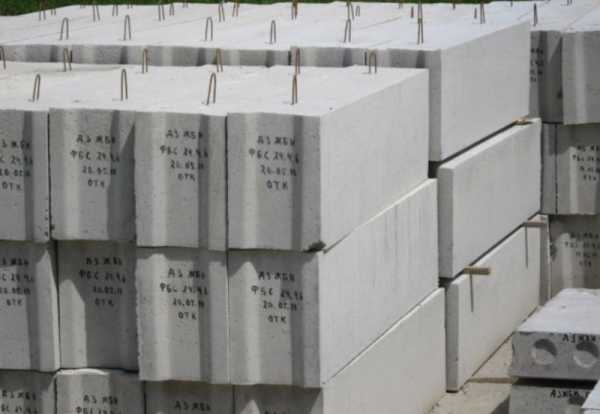

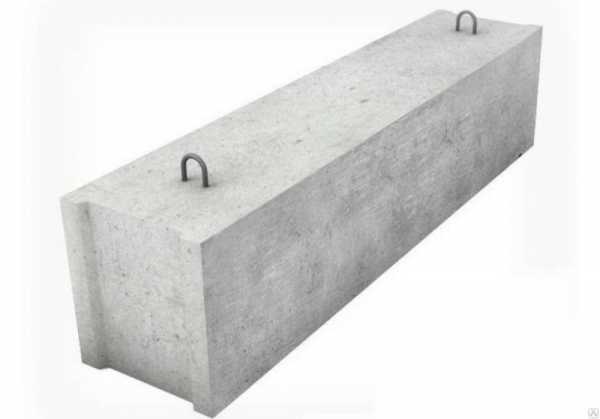

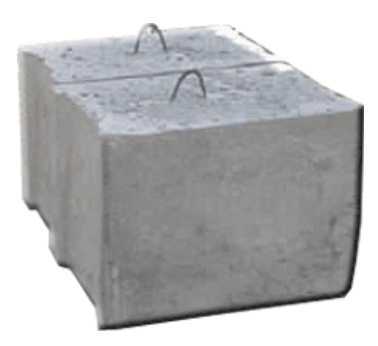

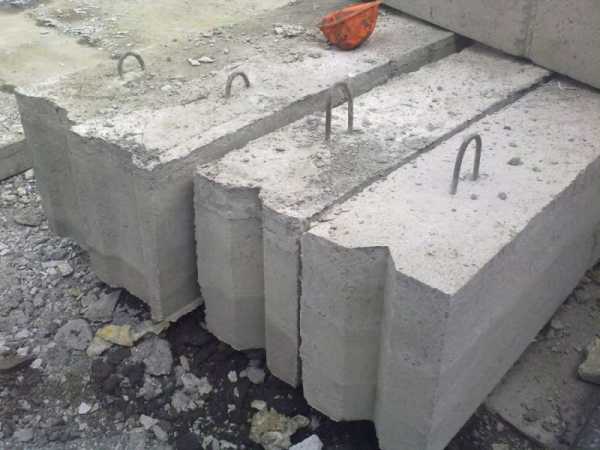

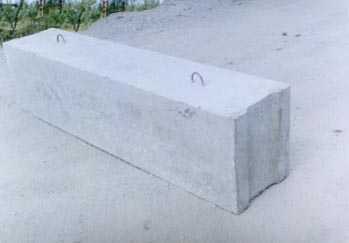

Фото блока ФБС.

Что собой представляет бетонный блок ФБС

Как видно из названия, это монолитная конструкция, сделанная из бетона. В подавляющем большинстве все блоки идут с внутренним армированием. Эти конструкции изготавливаются на специальном оборудовании с использованием вибропрессов и отличаются повышенными характеристиками прочности.

Что касается маркировки, то она складывается из буквенной аббревиатуры и ряда цифр характеризующих определенные параметры изделия. ФБС расшифровывается как фундаментный блок стеновой. Цифровой ряд состоит из 3 цифр, которые указывают на длину, ширину и высоту изделия. Все данные приводятся в дециметрах.

Так, например бетонный блок ФБС 24 4 6, представляет собой цельнолитой, армированный, монолитный блок длинной 2,4м, ширина его составит 400 мм и высота 600 мм. Иногда в конце маркировки может ставиться литера характеризующая тип состава, который использовался для изготовления. Как правило, это тяжелый бетон, например ФБС 24 6 6 Т, будет означать блок размером 2400х600х600 мм, отлитый из тяжелого бетона.

Заводы изготовители предлагают достаточно широкий ассортимент изделий. Все они отливаются из бетона с прочностью от В7,5 до В15. Технология изготовления и параметры регламентируются по ГОСТ 13579-78.

Важно: все подобные изделия в торцевых частях имеют специальный паз, предназначенный для фиксации блоков между собой цементным раствором.

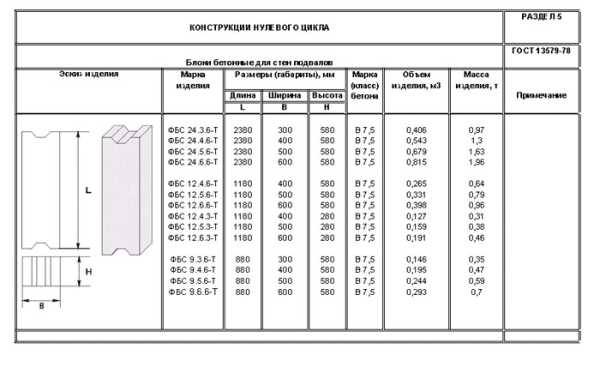

Характеристики изделий.

В чем достоинства конструкций

Если сравнивать монолитный и блочный фундамент, то при заливке монолитной конструкции трудно добиться такого уровня качества раствора, какой имеет железобетонный блок.

Такой бетонный фундамент представляет собой своеобразную кладку, где все секции жестко скреплены и взаимно поддерживают друг друга.
Как известно бетон созревает в течение 28 суток. Блочный фундамент можно смонтировать в течение нескольких дней.
Конструкции, отлитые из высокопрочных видов бетона, имеют уникальные характеристики морозостойкости и водонепроницаемости, что позволяет использовать их повсеместно, вплоть до районов крайнего севера.
Технология производства не требует больших капиталовложений, она давно выверена и отлажена. Благодаря этому цена на большинство изделий приемлема для широкого круга потребителей.

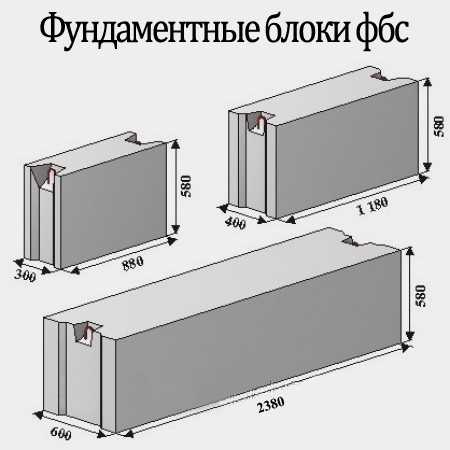

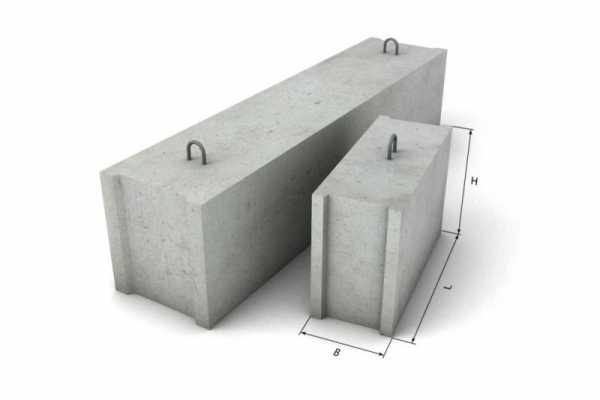

Эскиз блока.

Каковы недостатки

Заливка монолитной конструкции своими руками, хотя и будет происходить намного дольше, но обойдется хозяевам примерно на треть дешевле.
Железобетонные изделия подобного класса имеют большой вес, что требует привлечения специальной техники для транспортировки и монтажа. И влечет за собой дополнительные затраты на аренду этой техники.
Укладка блоков ведется на цементно-песочный раствор и даже при идеальном качестве монтажа, герметизация фундамента будет недостаточной. В результате большинство таких конструкций, в обязательном порядке обустраивается дополнительным гидроизолирующим слоем.

Важно: некоторые специалисты обвиняют блочный фундамент в недостаточной прочности.
Но пресловутые хрущевки на таком основании надежно стоят уже более полувека.
Отсюда можно сделать вывод, что частный дом, возведенный на блоках ФБС, имеет многократный запас прочности.

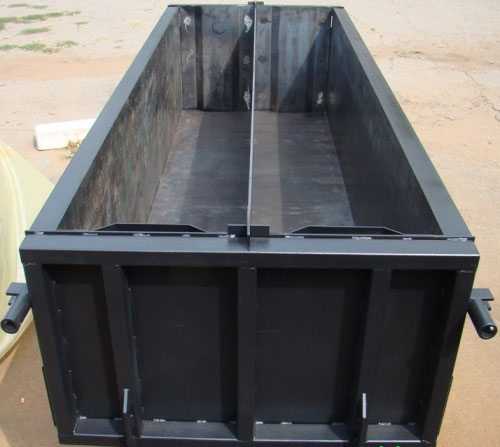

Форма для отливки изделий.

Тонкости обустройства блочного фундамента

Нельзя сказать, что инструкция по монтажу слишком сложная, но по сравнению с заливкой монолитной конструкции, некоторые нюансы все же существуют. Далее мы разберем пошагово, на что следует обратить внимание.

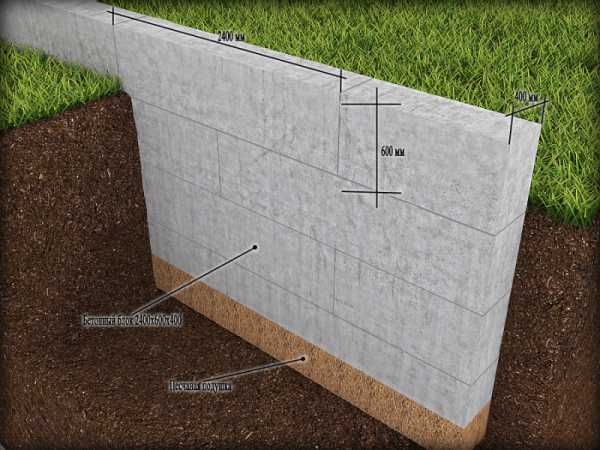

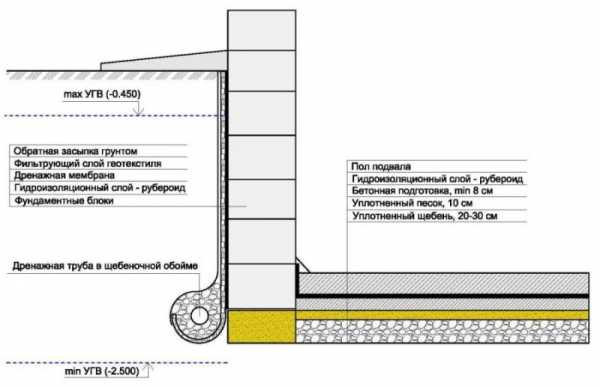

Схема фундамента.

Подготовка проекта

Возведение дома является достаточно сложным и ответственным делом. Поэтому перед началом строительства следует подробно и внимательно все просчитать и подготовить.

В частности вам потребуются следующие данные:

Для начала нужно выяснить уровень промерзания почвы в данном регионе. Эта величина не постоянная и зависит от климатического пояса и местонахождения строения, к примеру, на возвышенности грунт промерзает глубже, нежели в низине. В центральной части России средняя величина равна 1200 мм, а на юге порядка 600 мм.
При расчете глубины траншеи к табличным данным уровня промерзания грунта нужно прибавить минимум 100 – 200 мм дополнительно, дабы силы морозного пучения, возникающие при замораживании и оттаивании, не выдавили или не деформировали конструкцию.
Большое значение имеет уровень залегания грунтовых вод. Если дом строится в населенном пункте, то оптимальным вариантом будет опросить соседей. Если же местность неизвестная, пустынная, то возможно понадобится бурить гидрогеологические скважины, а здесь уже без помощи специалистов не обойтись.
Также понадобится информация о геологии местности, то есть, на каком грунте вам придется строить. Насколько он стабилен, нет ли в данной местности плывунов и уровень подверженности грунта морозному пучению.
Глубина заложения и толщина конструкции рассчитывается в зависимости от примерного веса будущего строения. Конечно, расчет серьезных зданий лучше доверить специалистам, но если вы планируете построить баню или садовый домик, то для этого вполне пригоден онлайн калькулятор.
Существуют еще данные по сейсмоактивности данной местности. Но, к счастью, большая часть территории нашей необъятной родины имеет стабильные показатели.

Эскиз блока ФЛ.

Закладка конструкции

Когда все данные известны и чертеж фундамента готов, можно приступать непосредственно к закладке.

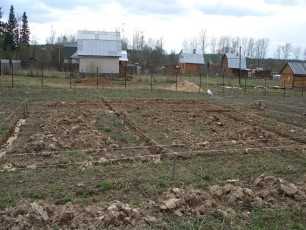

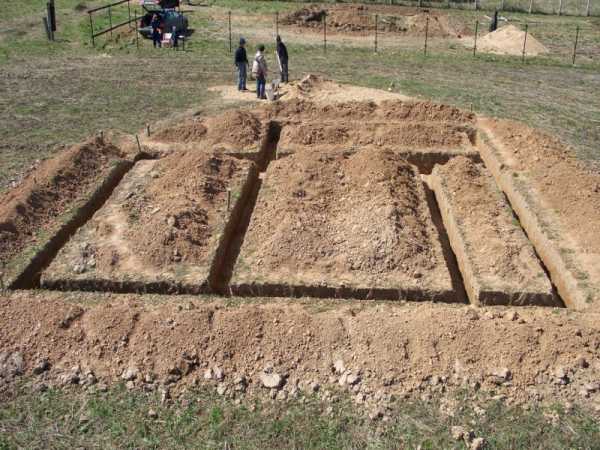

Все подобные работы начинаются с разметки территории. Разметка делается при помощи опорных столбиков (маяков) и лески или веревки определяющей границы котлована. Промерить стоит несколько раз, как периметр, так и диагонали.

Совет: если для обустройства котлована вы используете экскаватор, то после окончания его работы нужно четко подровнять границы котлована вручную.
Основа должна быть горизонтальной, а стены ровными.

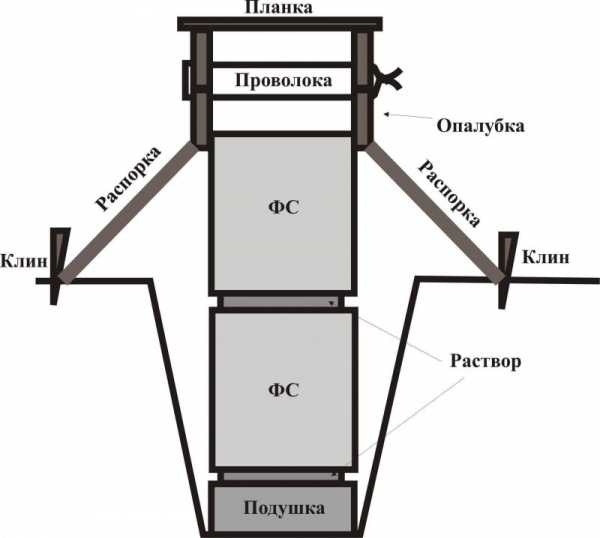

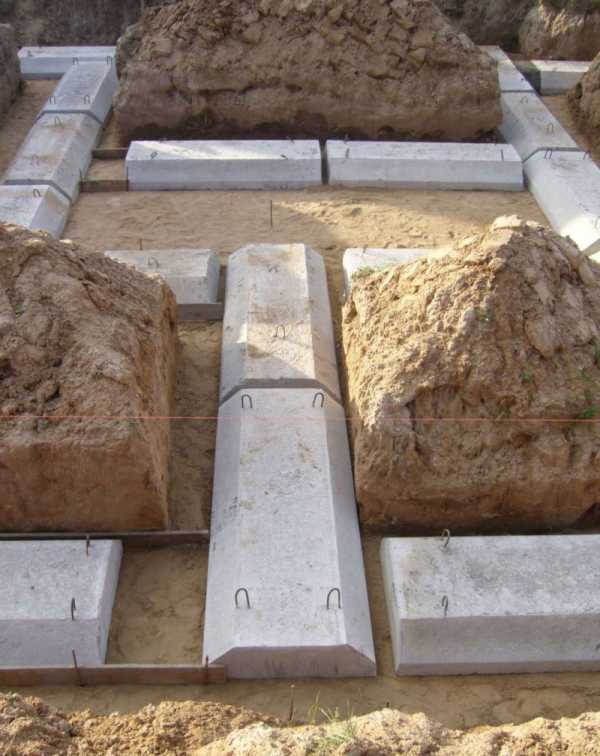

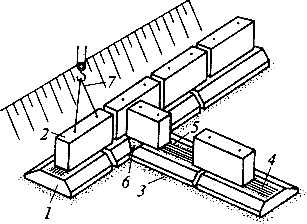

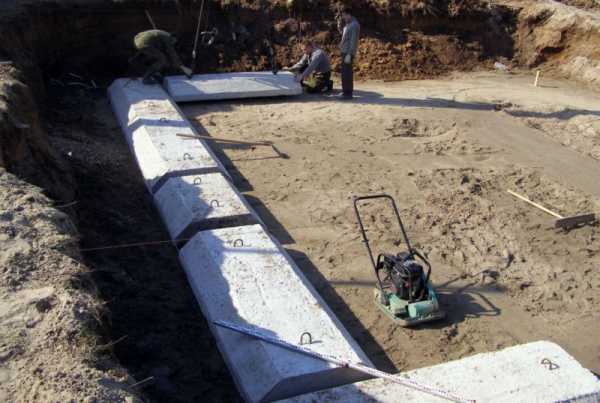

Схема монтажа на подушку.

Если не брать в расчет совсем легкие конструкции типа деревянной бани, то для всех остальных строений специалисты советуют обустраивать подушку. Делать это можно 2 способами.
На стабильных грунтах вам будет достаточно сделать песчано-щебеночную отсыпку толщиной порядка 100 мм, утрамбовать ее и установить железобетонную подушку под блоки. В документах она маркируется как ФЛ. И еще, котлован роется по ширине именно этой конструкции, дабы оставалось место для обустройства гидроизоляции.
Для сложных видов грунта потребуется кроме песчано-щебеночной отсыпки обустраивать наливной пояс. Надежность пояса удвоится, если изначально залить слой «тощего бетона» в 100 мм и на него уже монтировать монолитную бетонную подушку. Для массивных зданий ее желательно армировать. Строительство можно продолжать только после полного созревания бетона.

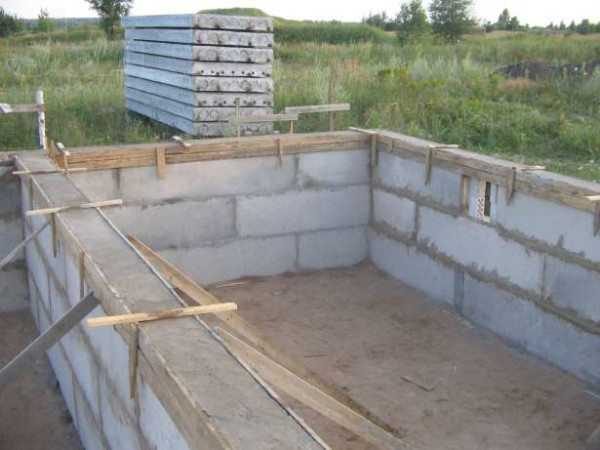

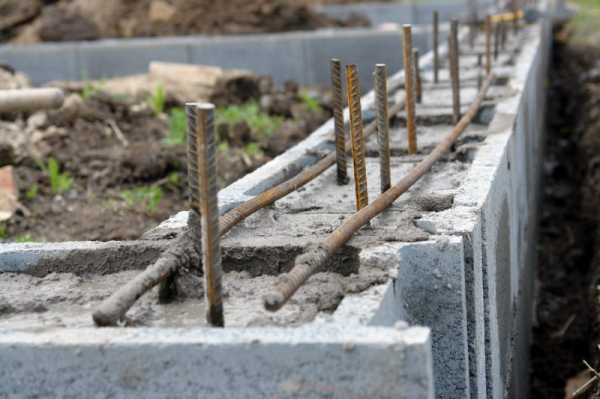

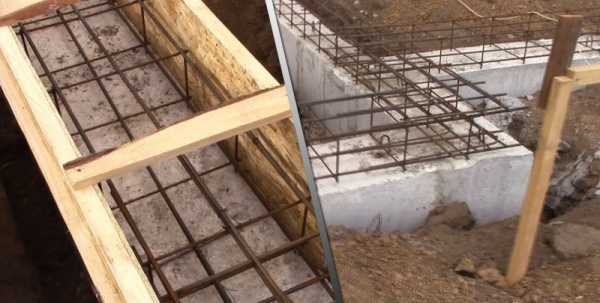

Фундамент с армированным бетонным поясом.

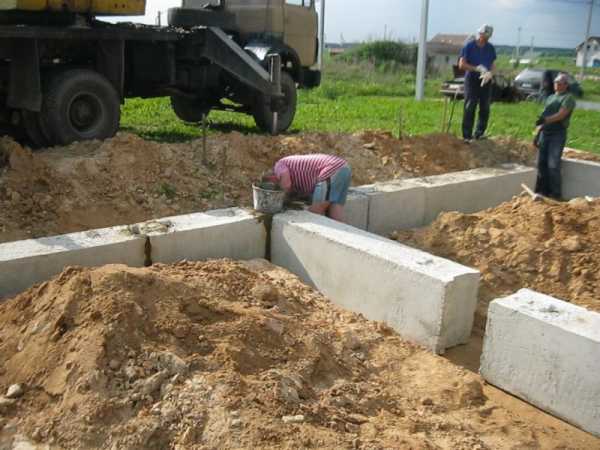

После этого, вначале по опорным углам и далее по всему периметру, устанавливаются бетонные блоки ФЛ подушки. Далее можно приступать к укладке ФБС блоков.

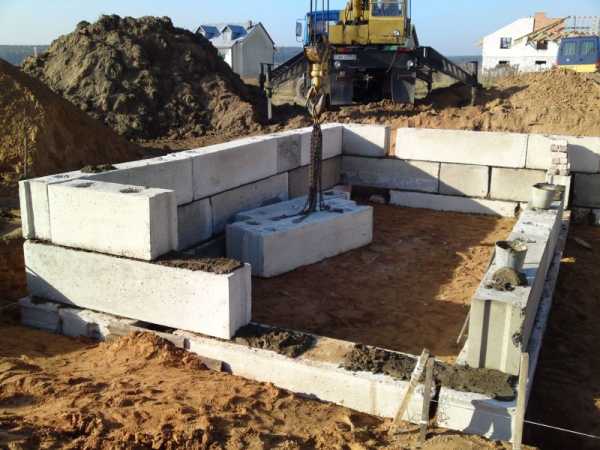

Как упоминалось ранее, конструкции укладываются по принципу кирпичной кладки, то есть не строго вертикально, а со смещением между рядами. В связи с этим, как правило, используются изделия разных размеров. В ряду может стоять несколько полноразмерных блоков ФБС 24 6 6 и завершает кладку ФБС 12 6 6.

Важно: для монтажа сложных соединений существует доборный бетонный блок ФБС 6 4 3 и несколько близких к нему размерностей.
Согласно ГОСТ 13579-78 такие элементы делаются без армирования, но в них используются высокопрочные виды бетона.
Хотя по индивидуальному заказу их могут армировать.

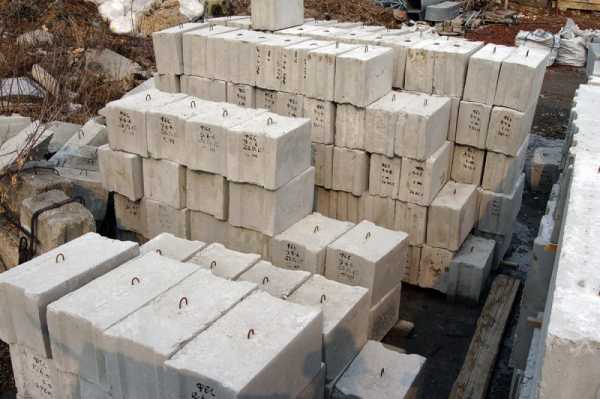

Доборный бетонный блок ФБС 6 4 3.

Венчать кладку должен монолитный бетонный пояс с обязательным армированием. Для этого по ширине блока монтируется опалубка для бетонного изделия, после чего в нее закладывается арматурный каркас и заливается бетон.
В случае если сроки поджимают, и нет времени ждать пока бетонный пояс полностью окрепнет, его можно сложить из кирпича, но цена такой конструкции будет гораздо выше.

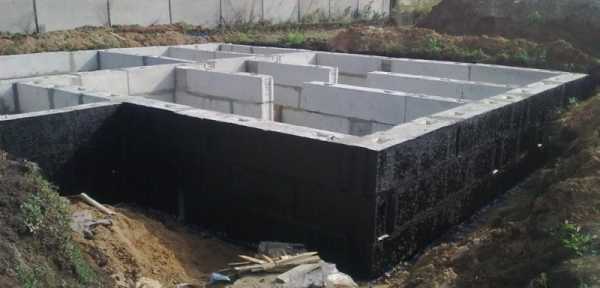

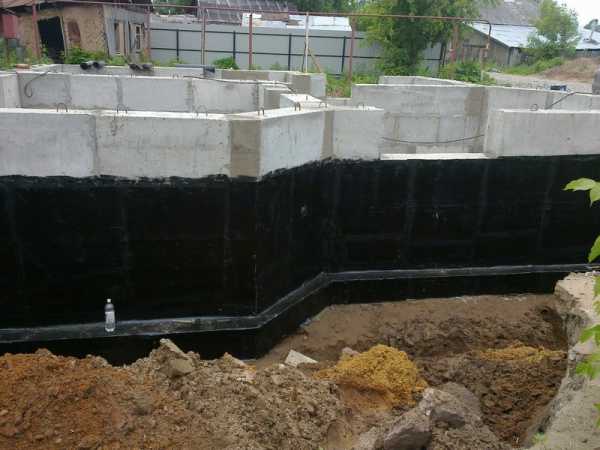

Завершается строительство фундамента монтажом гидроизоляции. Если дом стоит на твердых почвах и грунтовые воды вас не беспокоят, то можно обойтись двумя слоями битумной мастики. Если вы сомневаетесь, то дополнительно следует оклеить конструкцию рулонной гидроизоляцией. В заболоченной местности нужно отдельно обустроить дренажную систему водоотвода.

Видео в этой статье дополнит вышеизложенную инструкцию.

Вывод

Использование бетонных блоков при возведении фундамента значительно сократит сроки строительства дома. При соблюдении несложных правил, такая конструкция ни в чем не будет уступать наливной монолитной, а при использовании блоков ФБС из высокопрочного бетона, даже превзойдет наливную конструкцию по качеству.

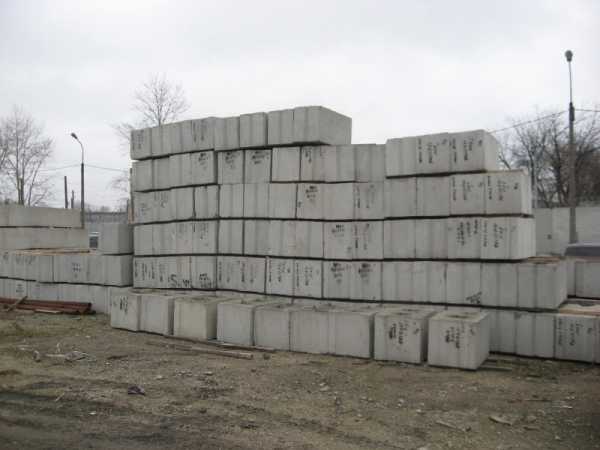

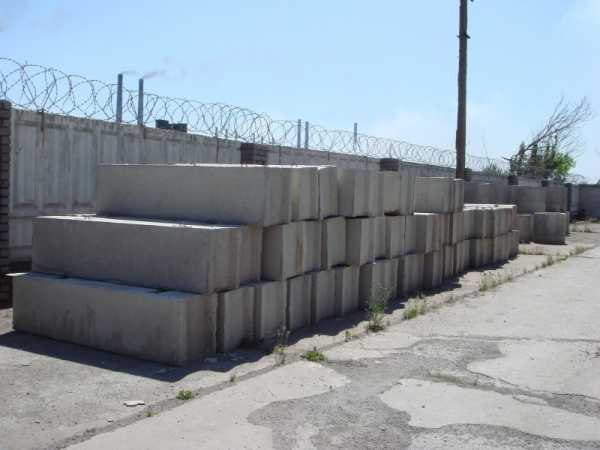

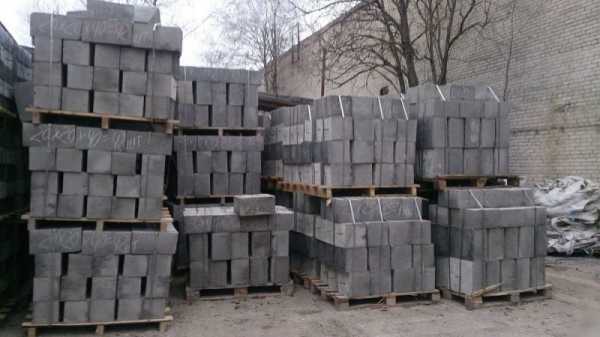

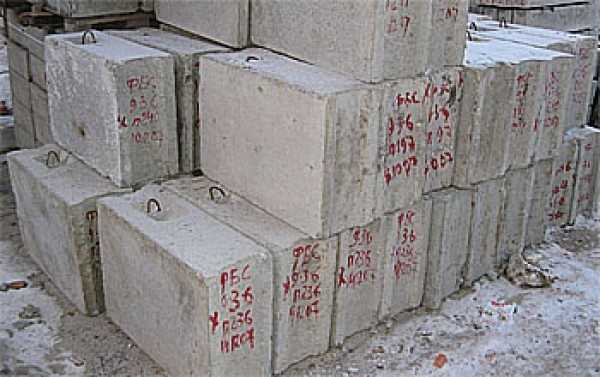

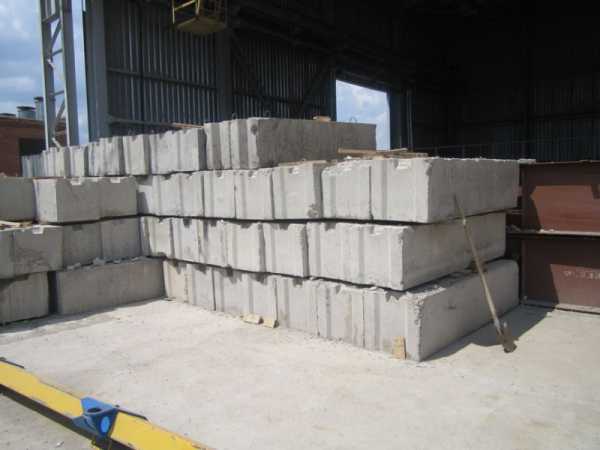

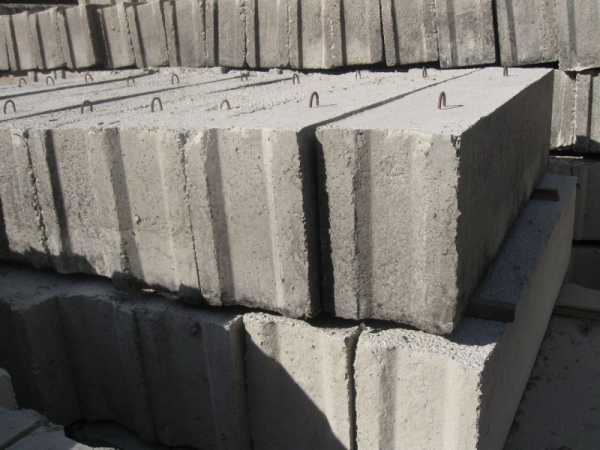

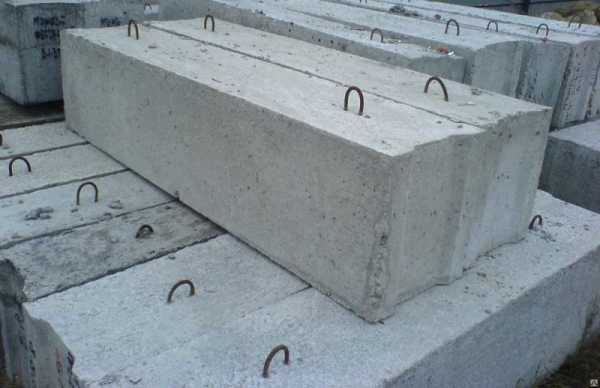

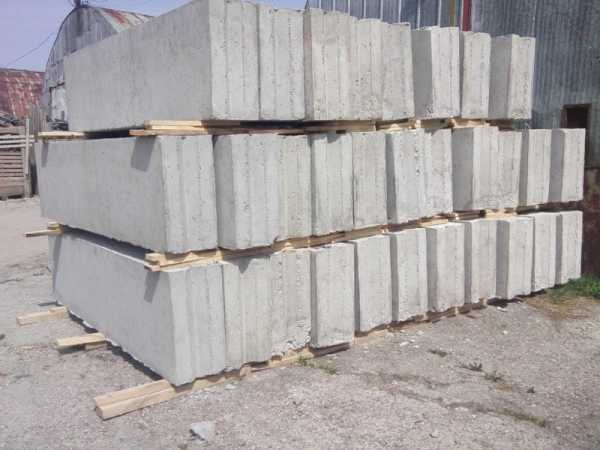

Склад изделий.

masterabetona.ru

Как сделать фундамент из блоков ФБС: пошаговая инструкция, монтаж

Фундаментные строительные блоки (ФБС) являются достойными изделиями для обустройства надежных оснований под различные строения. Они, обладая рядом эксплуатационных и монтажных достоинств, в последнее время нередко используются частными застройщиками.

1
ФБС – специально для строительства оснований

Рассматриваемые блоки представляют собой железобетонные элементы, производимые из высокосортного тяжелого бетона. Они армируются прутьями из металла (за счет этого способны выдерживать серьезные нагрузки) и выглядят, как прямоугольные параллелепипеды. Нередко ФБС оснащаются специальными проушинами, которые облегчают процесс их погрузки на заводе и выгрузки на объекте строительства. Кроме того, по торцам изделий предусмотрены особые выемки. В них при монтаже подается жидкий бетонный раствор, который максимально крепко соединяет отдельные блоки друг с другом.

Срок службы фундамента из блоков ФБС более 100 лет. Сведите к минимуму сроки строительных работ — закажите блоки ФБС и бетон любой марки на сайте «Бетон 174»

Основные тех. характеристики фундаментных изделий следующие:

водонепроницаемость бетона – W2;
устойчивость на сжатие – В12,5;
стойкость к морозу– F200;
плотность – в пределах 2400 кг на кубический метр;
прочность – около 110 кг/см.

Блоки ФБС производятся из высокосортного тяжелого бетона и армируются прутьями из металла

Геометрические размеры блоков бывают разными. Это дает возможность потребителям подбирать оптимальные изделия для возведения любых оснований. Наиболее популярные типоразмеры ФБС таковы: высота и ширина – 0,3–0,6 м, длина – 2,4; 1,2; 0,9 м. Но при необходимости несложно заказать изделия с иными параметрами.

Исходным сырьем для описываемых блоков чаще всего выступает керамзитобетон. Технология изготовления ФБС достаточно сложная и трудоемкая. Она предполагает применение спецоборудования – принудительных бетономешалок и крупных глубинных вибраторов. Процесс получения блока с заданными техническими показателями занимает более 30 дней. Так как ФБС обычно используются для возведения фундаментов, производители дополнительно обрабатывают поверхность изделий композитными составами (гидрофобизатор плюс битум). Такие покрытия выполняют функцию эффективной гидроизоляции, которая хорошо предохраняет блоки от влияния атмосферных, талых и подземных вод.

2
Реально ли возвести хороший фундамент быстро и недорого?

Ключевое достоинство интересующих нас изделий – гарантированная быстрота обустройства оснований под разнообразные постройки. Причем фундамент из блоков ФБС разрешается обустраивать в любую погоду. Ни обильный снегопад, ни дождь не являются помехой для таких строительных работ. Другие преимущества фундаментных блоков:

Легкий и простой самостоятельный монтаж. Проблемы могут возникнуть лишь при поднятии блоков большой массы. С этой задачей своими руками не справиться, придется заказывать кран.
Гибкость получающегося фундамента. Из ФБС строятся немонолитные основания. Между отдельными изделиями имеются стыки. За счет гибкости фундамент допускается строить на песчаных и многих других проблемных грунтах. Не рекомендуется возводить основания с помощью стройблоков лишь на чересчур мягких почвах. В этом случае есть вероятность его выгибания из-за сильного пучения земли.
Минимальные затраты на строительство. Доступная стоимость блоков удешевляет работы. Сокращения расходов добиваются и за счет того, что почти все операции по устройству фундамента можно выполнять самостоятельно.
Высокое влагосопротивление, малый показатель теплопроводности, повышенная морозостойкость.
Уникальная долговечность. Здания на ФБС стоят без аварий до 160 лет!

Фундамент из ФБС блоков легко возвести самостоятельно

Сразу отметим, что все фундаментные изделия в обязательном порядке снабжаются сертификатами. В них предоставлены тех. описания блоков. Перед покупкой изделий для строительства основания под дом или иное сооружение настоятельно рекомендуем вам ознакомиться с данными в сертификате. Приобретение некачественных блоков не позволит вам воспользоваться преимуществами, которые присущи качественным ФБС.

Минусом рассматриваемых изделий можно считать то, что при возведении фундамента их нужно защищать от воздействия влаги, а также теплоизолировать. Эти операции не такие уж и сложные. Но, все же, они повышают затраты денег, времени и физических сил. И не забывайте, что вам придется дополнительно потратиться на заказ крана для подъема тяжеловесных блоков.

3
Приступаем к обустройству сооружения – начнем с рытья

В частном строительстве ФБС рекомендованы для обустройства оснований ленточного типа. Такие сборные фундаменты подходят и для домов в несколько этажей, и для гаражей, и для любых хоз. построек. Перед началом основных работ необходимо составить план конструкции, подсчитать, сколько блоков и каких размеров нужно для стен строящегося основания. Также определяем способ вязки изделий и участки фундамента, через которые станут прокладываться инженерные коммуникации (вам нужно заказать ФБС с отверстиями). После этого можно приобретать требуемое количество материалов.

Первый шаг обустройства основания является стандартным. Роем котлован. Для определения его точной глубины рекомендуем заранее заказать несложное геологическое изыскание. Оно описывает свойства грунта и особенности протекания почвенных вод. Стоимость такого исследования невелика. А польза от него – огромная. Глубину траншеи рекомендуем брать выше на 20-25 от уровня почвенных вод.

Затем выравниваем дно ямы, размещаем на него двухслойную подушку – 10 см щебня плюс 5 см песка. Проливаем полученный пирог водой и максимально тщательно трамбуем его. В итоге у нас должна получиться плотная и ровная подушка. Заливаем ее поверхность бетонным раствором (двухсантиметровый слой). Ждем высыхания последнего. В некоторых случаях раствор для заливки песчано-щебневой подушки не делается. Вместо этого на нее монтируется обычная кладочная сетка. Она исключает риск появления зазоров и дыр между отдельными блоками, из которых будет состоять наш сборный фундамент.

4
Как мастеру-самоучке сделать прочный фундамент?

Укладка фундамента из рассматриваемых блочных изделий имеет некоторые особенности. Нам обязательно требуется сделать дополнительное основание, которое не позволит ФБС проседать в процессе эксплуатации постройки. Разумнее всего изготавливать такую специальную подошву в виде бетонной плоской плиты. Ее возведение требует затрат материалов и времени. Если на фундаменте будет стоять легкое строение, плиту можно и не заливать. Ее с успехом заменяет ряд ФБС. Но в данном случае их высота рассматривается в качестве ширины. Другими словами, нам нужно будет просто-напросто положить изделия на бок. Такая методика не используется, если создается фундамент для дома.

Чтобы блоки не проседали в процессе эксплуатации здания, под фундамент требуется сделать дополнительное основание

Пошаговая инструкция для заливки плиты такова:

1. Делаем опалубку из обрезных досок, контролируя гидроуровнем ее положение.
2. Вяжем арматуру (Ф12).
3. Выполняем заливку плиты.

После застывания подошвы можно начинать кладку блоков. Процедуру начинаем с монтажа угловых ФБС. Изделия стыкуем как можно плотнее. Промазку швов выполняем составом из цемента и песка. Указанным способом выполняется установка первого ряда фундаментной конструкции. При этом очень важно добиться того, чтобы он был безупречно ровным по горизонтали.

Далее приступаем к монтажу второго и последующего ряда возводимого основания. Их следует укладывать перевязью. Это означает, что шов (вертикальный) каждого изделия из верхнего ряда обязан приходиться строго на середину ФБС из нижней линии. Все зазоры между блоками заполняются цементом. Не жалеем материала! Щелей между блоками быть не должно.

По углам постройки блочные изделия желательно монтировать перехлестом. Как это сделать? Несложно. Нужно, чтобы на угол первого ряда приходился край стройблока с правой стены, а второго ряда – с левой, и далее по очереди. При установке каждого ФБС проверяем точность монтажа (и по вертикали, и по горизонтали). Первыми всегда выкладываются внешние стены, внутренние обустраиваются после них.

Как видим, процесс кладки фундамента ленточного типа нельзя назвать сложным. С ним справится любой новичок-строитель. Облегчить операцию возведения конструкции помогут советы, приведенные далее:

1. В случаях, когда расчет основания был проведен не самым точным образом, и фундаментные блоки не совпадают с ним, разрешается устанавливать их с небольшим отвесом по углам (100 мм с одного края либо по 50 мм с обоих).
2. Если в процессе кладки в ряду остается место, куда целый ФБС не помещается, не нужно выпиливать подходящий по размерам кусок из целого блочного изделия. Намного удобнее и разумнее заложить дырку цементным составом или простыми строительными кирпичами.
3. Заранее определитесь с датой, на которую вы будете заказывать кран для подъема и установки блоков. Тогда рабочий процесс не будет затягиваться.

Последний совет. Если частный дом взводится без цокольного этажа, а почва на участке имеет высокий несущий потенциал, основание можно делать прерывистым, а не сплошным. В этом случае блоки ставятся с 50–70-сантиметровыми промежутками. Последние засыпаются землей и прессуются. Затраты на строительство прерывистых конструкций сокращаются на 10–15 % за счет того, что блоков нужно покупать меньше.

obustroen.ru

Фундамент из блоков ФБС – монтаж и подсчеты самостоятельно + видео

Для всех, кто решил сделать для будущего дома фундамент из блоков ФБС, расчет и само строительство не покажется скучным и запутанным, ведь за вами всегда присмотрит наш зоркий глаз. В данной статье разберем все этапы работы, особенности закупки материала, его использования и последующей защиты.

Что такое ФБС?

Аббревиатура ФБС не обозначает ничего секретного, она содержит лишь пояснение того, для чего предназначен «фундаментный блок стеновой». Получают такие внушительные кирпичи формованием тяжелого бетона, в который размещают укрепляющую арматуру из стали. Размер и структура элементов позволяют хорошо распределить нагрузку от строения на выложенное такими блоками основание. Считается, что такой фундамент прочнее и надежнее, чем отлитый бетоном монолит.

ФБС могут быть нескольких видов (колонные, ленточные, массивные и т.д.), но все они производятся одинаково и подвергаются тщательной проверке, поэтому при покупке убедитесь в легальности производителя. Единственное существенное отличие в производственном процессе, которое встречается на заводах, это режим сушки. Как любой бетон, такой блок должен доводиться до заданной прочности определенное количество времени. При нормальных условиях это займет 28 дней, но ведь не всегда есть время ждать такой срок.

Существует выход, при котором прочность набирается быстрее, это принудительная сушка, так называемая пропарка. Только в правильно оборудованном производстве может быть налажен процесс пропарки, отвечающий всем требованиям ГОСТа. В любом другом случае бетон не только не обретет нужной прочности, но и наполнится механическими напряженностями и покроется трещинами. Надежность такого фундамента будет весьма сомнительной, так что выбирайте завод-изготовитель правильно.

Фундамент из блоков ФБС – плюсы и минусы

Конечно, можно сделать столбчатый фундамент из блоков своими руками, или ленточный, но все они не только будут блистать достоинствами, не обошлось и без недостатков. Поэтому разберемся немного в этом вопросе. Альтернативой ФБС можно считать монолит из бетона, все-таки один и тот же материал, и первым выигрышным моментом блочного фундамента каждый назовет процесс монтажа. Это удобнее, чем выстраивать опалубку, ждать, пока состав схватится и дойдет до прочности, притом погода может отрицательно сказаться на качестве конечного продукта.

ФБС проходит контроль качества еще на заводе и не зависит от погоды в момент строительства, а сама сборка конструкции легче и быстрее осуществима.

Также не лишним будет указать на экономическую выгодность использования этого материала, так как он снижает трудозатраты, следовательно, рабочих нужно меньше, да и само время строительства сокращается. Блоки зарекомендовали себя, как надежные и прочные, они хорошо переносят перепады температур, причем большой амплитуды, устойчивы к влаге, пожарам, морозу и плохо проводят тепло.

Одним из существенных недостатков ФБС, который заметили со временем, это проседание некоторых участков конструкции, если почва реагирует на резкие перепады температур. Ведь фундамент получается составным, т.е. из множества блоков, и это дает возможность им вести себя иногда независимо друг от друга. Но и с этим научились справляться, чтобы предупредить такое поведение, при выкладке фундамента используют участки ленточных плит, которые располагают между ФБС и почвой, это распределяет давление блоков равномерно по всей площади фундамента. Также для надежности фундамента потребуется защита швов, любое основание здания нуждается хотя бы в гидроизоляции. А если у вас большие блоки, то строительство не осуществится без спец.техники.

Строительство фундамента из блоков ФБС – математика на площадке

Прежде чем начать монтаж фундамента из блоков ФБС, произведем расчет требуемого количества материала. Для этого потребуется уточнить размеры фундамента, его высоту, ширину и длину. Также нужно узнать точные параметры блоков, из которых вы будете его выкладывать, как правило, они стандартны, но все же поговорим о маркировке, вдруг ваши запросы будут несколько отступать от общепринятых.

Чтобы вычислить параметры фундамента, исследуйте грунт на своем участке. Важны показатели его рыхлости, глубины промерзания в зимние периоды и глубина залегания грунтовых вод. Даже если грунт гарантирует минимальное проседание, то фундамент должен иметь хотя бы 2 ряда блоков. Если грунт рыхлый, то глубина его будет больше, главное – ниже промерзания или грунтовых вод. Ширина будущей конструкции определяется шириной стен дома, а длина – периметром дома, включая все несущие стены.

Сам блок ФБС чаще имеет параметры 24-4-6, это его маркировка, первая цифра – это длина (измеряется в дециметрах), вторая – ширина, третья – высота. Также встречается и длина в 1,2 метров, тогда марка выглядит как ФБС12-4-6. Есть и другие, менее востребованные размеры. При заказе следует взять небольшой запас блоков, так как в случае ошибки докупить несколько штук будет очень тяжело, никто гнать машину просто так к вам не будет. Так что, если есть возможность, то добирайте запас до полной машины, в любом случае в хозяйстве пригодится, да и продать можно будет кому-нибудь с учетом самовывоза.

Монтаж фундамента из блоков ФБС – ленточный тип

Монтаж фундамента из блоков ФБС – ленточный тип — пошаговая схема

Шаг 1: Изготовление подушки

Для начала работ копаем траншею запланированной глубины (уровень промерзания + 25 см). Туда выкладываем подушку, которая состоит из двух слоев: щебень – 10 см и слой песка около 5 см. Чтобы все утрамбовалось максимально эффективно, поливаем водой, а затем прессуем. Потом делается небольшая подушка из бетона толщиной около 2 см, выжидается время для набирания прочности. После этого можно приступить к кладке первого ряда.

Шаг 2: Первый ряд

Особенность его заключается в том, чтобы создать основание, не позволяющее просесть потом отдельным участкам фундамента, о чем говорилось в недостатках ФБС. Для этого нужно что-то плоское, например, заложить бетонную плиту. Многие не утруждают себя дополнительными тратами, а используют для этого все те же блоки, только кладут их на бок, как бы используя высоту как ширину. Либо имеется вариант закупки ряда подушечных блоков еще до строительства, это ФБС только немного другой формы, более плоские. Начинают кладку с углов, блоки стыкуют плотно, промазывая швы цементной смесью. Проверьте горизонтальность выкладки первого ряда.

Шаг 3: Выкладка следующих рядов

Следующие ряды выкладывают, как кирпичную кладку, перевязью, то есть вертикальный шов каждого блока должен попасть на середину блока из нижнего ряда. В углах дома стремитесь укладывать крайние блоки перехлестом, то есть в одном ряду на угол попадает край блока от левой стены, а в следующем – от правой, и так по очереди. Швы основательно заделываются цементом. Не забывайте контролировать горизонтальный и вертикальный уровень кладки. Сначала делаются внешние стены, затем выкладываются внутренние. Если где-то образуется дырка, в которую не вместится блок, не пытайтесь пилить из него кусок, лучше заложите обычным кирпичом или цементом.

remoskop.ru

Фундамент из блоков ФБС своими руками вполне реально обустроить за пару дней

Строительство здания любого назначения всегда начинается с обустройства фундамента. Он является основанием дома, влияет на его устойчивость и срок эксплуатации. Поэтому важно знать, как правильно выбрать фундамент под конкретное строение и грамотно его обустроить.

Главное правило при строительстве фундамента: чем массивнее возводимое сооружение, тем более мощным должно быть его основание. Именно поэтому в строительной отрасли разработано большое количество различных типов фундаментов, которые рекомендуется обустраивать под конкретные строения:

Для строений с панельными, кирпичными или блочными стенами рекомендуется обустраивать ленточный фундамент. Он может быть углубленным и неуглубленным, такая конструкция способна выдерживать большие нагрузки.
Для каркасно-щитовых или каркасных домов, которые отличаются относительно малым весом, рекомендуется обустраивать столбчатые или плитные фундаменты.
При строительстве зданий на неустойчивых грунтах сегодня повсеместно устанавливаются свайные фундаменты, которые отличаются простотой установки и не требуют больших материальных и трудовых затрат.

Сегодня все более популярным становится фундамент из блоков ФБС (аббревиатура – фундаментный блок стеновой). Данная конструкция относится к ленточно-сборным фундаментам и основное ее достоинство в высокой прочности и надежности. На таком фундаменте можно возводить даже многоэтажные здания, поэтому такое основание вполне подходит для двухэтажных коттеджей, наиболее распространённых в частном строительстве.

Обустраивать сборные блочные фундаменты рекомендуется в следующих случаях:

Когда требуется ускорить сроки строительства. Фундамент из блоков вполне реально обустроить за пару дней. В отличие от монолитного бетона, ему не требуется набирать прочность, поэтому возведение стен можно начинать сразу.
Когда есть желание обустроить фундамент самостоятельно, не привлекая квалифицированных специалистов.

Обустройство фундаментов из блоков ФБС

Блоки ФБС производятся в различных типоразмерах. Они бывают:

длиной — 88, 118, 238 см;
шириной — 30, 40, 60 см;
высотой — 58 см.

На боковых гранях имеются специальные пазы, которые при монтаже заштукатуриваются. Блоки ФБС – это очень доступный по стоимости материал. С точки зрения экономичности можно утверждать, что фундамент из блоков ФБС в сравнении с монолитным фундаментом обойдется значительно дешевле при одинаковых параметрах.

Обустройство: подготовительный этап

Обустройство данного типа фундамента всегда начинается с подготовительного этапа, в который входит следующий комплекс работ:

Подготовка места для складирования необходимых строительных материалов;
Разметка участка под строительство;
Рытье траншеи в соответствии с габаритами блоков;
Формирование на дне траншеи выравнивающего основания из щебня и песка: сначала насыпается слой щебня, затем просеянный песок, который утрамбовывается и проливается водой. Толщина слоев должна быть не менее 10 см.

Для облегчения процесса обустройства фундамента из блоков ФБС рекомендуется все работы проводить в теплое время года.

Монтаж фундамента

Монтаж фундамента заключается в проведении операций в следующей последовательности:

Вначале устанавливаются блоки-маяки и угловые блоки. Данные компоненты должны выставляться с высокой точностью и с использованием уровня. Следует добиться идеальной горизонтальности и вертикальности, ведь от этого зависит прочность фундамента в целом.
Далее готовится средней консистенции цементный раствор из качественного сертифицированного цемента и очищенного песка. Допускается добавление в смесь различных модификаторов, повышающих пластичность и улучшающих прочностные свойства.
Монтаж блоков осуществляется подобно кирпичной кладке в разбежку, это придает конструкции монолитность. В кладочные швы прокладывается специальная сетка, усиливающая прочность конструкции в целом. Как правило, готовый фундамент состоит из 3 -5 кладочных рядов.
На заключительном этапе устанавливается гидроизоляционный слой, обустраивается дренажная система при необходимости и формируется отмостка с нужным уклоном.

Качество фундамента из блоков ФБС всецело зависит от создаваемых швов и стыков. Толщина цементных прослоек зависит от габаритов здания и, как правило, находится в пределах 10 -15 см.

Внимание! При обустройстве фундамента в определенных местах, предусмотренных проектом, следует оставить технологические отверстия для подвода инженерных коммуникаций. Особенно важно предусмотреть их для организации водоснабжения и канализации, так как это предотвратит замерзание труб в зимний период.

В связи с тем, что блоки ФБС имеют более высокую прочность чем кирпич, то стены из кирпича могут быть шире, чем непосредственно сборный фундамент. Но свес ограничивается следующими значениями:

с обеих сторон — не больше 6 см на одну сторону;
с одной стороны — не больше 10 см.

При выборе фундамента следует предварительно прислушаться к мнению опытных специалистов или проконсультироваться с профессионалами. И если возникают малейшие сомнения в собственных силах лучше доверить строительство фундамента специалистам, так как от этого зависит долговечность строения и безопасность проживания в нем.

postroy-dom.com

Блоки ФБС — расшифровка, вес, фото, характеристики

Блоки ФБС расшифровка, вес, фото, характеристики.

Как правильно выбрать фундамент для конструкции и что такое ФБС в строительстве? Этот вопрос волнует каждого застройщика, ведь качественное основание для помещения любого типа стоит немало денег и занимает значительную часть в общей смете. Но если сэкономить на фундаменте, то вся конструкция подвергается риску.

Как получить надежное основание для конструкции, но при этом сэкономить средства.

Блоки ФБС, фото которых размещены на нашем сайте это идеальный вариант для прочного и надежного фундамента.

Что такое ФБС в строительстве.

Блоки ФБС (расшифровка – фундаментные блоки сплошные) – это лучший вариант для таких конструкций, как коттеджи, гаражи, фермы и другие небольшие сооружения, которые не требуют значительных материальных и трудовых затрат.

Какими преимуществами обладают эти железобетонные изделия.

При использовании в строительстве блоков ФБС значительно сокращается срок работы. Это происходит благодаря тому, что эти изделия не нуждаются в выдержке, как например, монолитные ленточные фундаменты. Такие блоки идеально подойдут для строительства в теплые времена года. Больше не нужно ждать целый месяц, чтобы фундамент полностью высох.

Благодаря специальным присадкам, что добавляются при изготовлении изделия, блоки ФБС (расшифровка фундаментные блоки сплошные) обладают отличной морозостойкостью и устойчивостью к агрессивной среде, например, к резким перепадам температуры в течение суток.

Большой выбор моделей. Блоки изготавливаются на заводах, которые специализируются на производстве железобетонных конструкций. Создать такие блоки самостоятельно невозможно. Это связано с тем, что завод – изготовитель использует специальную технологию (вибропрессование), соблюдая все необходимые требования к конструкции.

Реализовать такой способ возможно только в заводских условиях. Производители предлагают огромный выбор блоков.

Огромный модельный ряд удовлетворит каждого покупателя, который ищет материалы, которые подойдут именно для его стройки в соответствии с проектом.

Несмотря на большое количество преимуществ, необходимо помнить, что для укладки таких изделий вам понадобится спецтехника, потому что ФБС, вес имеет очень приличный.

Размеры ФБС.

Габариты ФБС (расшифровка – фундаментные блоки сплошные) закрепляют государственные нормативные документы. ГОСТ устанавливает длину, ширину, высоту, ФБС вес, а также допустимые отклонения от указанных величин.

Кроме стандартных габаритов, заводы изготавливают изделия по стандартам разных отраслей. Это позволяет строить фундаменты для различных помещений, несмотря на их размеры.

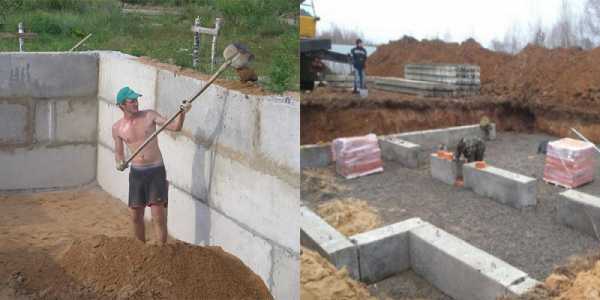

Монтаж и устройство блоков ФБС.

Блоки ФБС нельзя устанавливать на грунт по той причине, что их невозможно будет выровнять относительно горизонтальной поверхности. Существует два варианта. Первый – это тщательно выровненный песок, на который укладывается сетка.

Второй вариант – это монолитная бетонная подушка, что напоминает не очень высокий ленточный фундамент.

Для того чтобы сделать такую подушку, вам понадобится опалубка, арматура, проволока, цемент, песок, щебень. Раствор для подушки делают с помощью строительного миксера. Такая подушка высыхает на протяжении одной недели, после чего делается основная работа по укладке блоков. Обращаем ваше внимание и на то, что для установки блоков ФБС необходимо вырыть котлован, а не траншею.

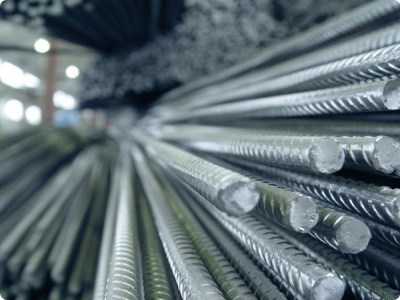

Блоки такого типа соединяются между собой цементным раствором, который готовится непосредственно перед работой. Для прочности и устойчивости фундамента, специалисты рекомендуют дополнительно использовать арматуру, которая укладывается между блоками, и заливается раствором. Следите за тем, чтобы не было много воды в цементном растворе.

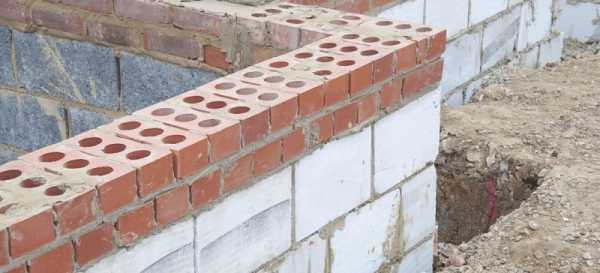

Укладка блоков ФБС напоминает обычную кладку из кирпича. Разница в том, что эти изделия имеют большой вес, а в процессе работы необходимо использовать специальную технику. Тщательно следите за отклонением ряда, а именно, чтобы оно не превышало допустимую норму, установленную ГОСТами.

Блоки укладываются так, чтобы верхнее изделие покрывало шов между двумя нижними.

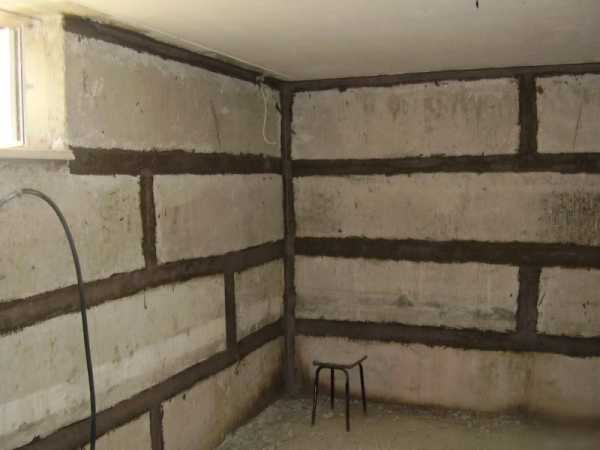

Следует обратить внимание и на швы между блоками, которые обязательно необходимо защитить от вредных воздействий окружающей среды с помощью материала для гидроизоляции. Также необходима теплоизоляция, потому что через швы выходит все тепло, а в середину просачивается холодный воздух. Если соблюдать все рекомендации, то здание станет прочным и долговечным.

Если вы планируете построить гараж или другую конструкцию, то информация о том, как правильно выбрать материал для фундамента и блоки ФБС, фото на нашем сайте станут вам весьма полезными.

Алексей Молчанов, г. Пенза.

Еще по этой теме на нашем сайте.

Кабель ПВС расшифровка и основные параметры.

Кабель ПВС, расшифровка которого звучит как «соединительный провод в ПВХ оболочке», по своей конструкции ничем не отличается от аналогичных изделий. К основным характеристикам кабеля относится.

Кабель ВВГ расшифровка и основные характеристики.

Для передачи электроэнергии внутри зданий и сооружений, для освещения и обеспечения работы различного оборудования используется кабель ВВГ, расшифровка которого указывает на то, что медные жилы.

Провод ПВС расшифровка и технические характеристики.

Провод ПВС, расшифровка которого звучит как «провод в виниловой оболочке соединительный», применяется для передачи электроэнергии в производственных и бытовых условиях.

Кабель ПУГНП расшифровка и технические характеристики.

Провод ПУГНП, расшифровка аббревиатуры которого звучит как «провод универсальный гибкий плоский», широко применяется электриками. Выпускается провод в двух вариантах: двухжильном и трехжильном. Независимо от того.

Добавить комментарий Отменить ответ.

24.06.2017

actualremont.ru

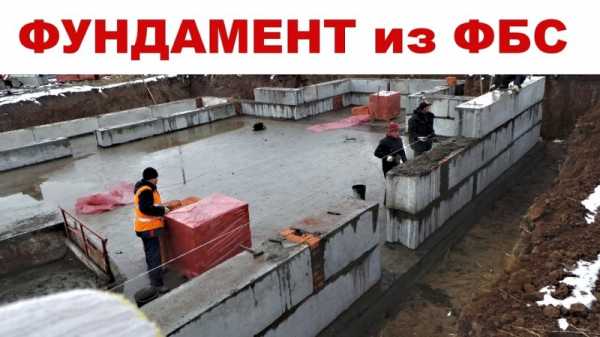

Фундамент своими руками из блоков фбс

Любое строительство начинается с закладки фундамента. На сегодняшний для его создания разработано множество различных материалов и способов. Наиболее доступным для самостоятельного исполнения является фундамент из блоков ФБС.

ФБС – фундаментный блок стеновой, производится на заводах, специализацией которых является выпуск изделий из железобетона. Представляет собой определенной формы конструкцию из застывшей тяжелой бетонной смеси с прутьями арматуры внутри. Особенностью данных блоков являются специальные добавки в бетонную смесь, благодаря которым повышается морозоустойчивость и способность сохранять форму при температурах от -70 до +50 градусов по Цельсию. Самым удобным и практичным вариантом укладки фундамента из таких блоков является ленточный.

Пошаговая инструкция по постройке

В первую очередь, при принятии решения о создании фундамента из блоков ФБС своими руками, следует провести разметку участка, на котором планируется стройка. В соответствии с проектом дома в землю вбивают колышки-оси, соединяемые друг с другом капроновыми нитями. Далее, при помощи отвесов находят точки пересечения главных частей фундамента и забивают в них заранее подготовленные арматурные штыри.

Разметка участка

Следующий шаг – рытье траншеи. Но прежде, чем браться за лопату, следует рассчитать необходимую глубину

fundamentt.com

РубрикаРазное
