Фундаментные блоки: маркировка по ГОСТ, размеры

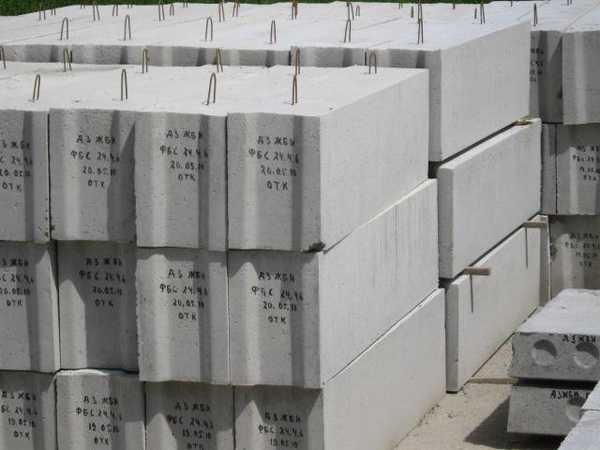

Маркировка фундаментных блоков несет в себе информацию для покупателя о размерах изделия и материала, из которого оно изготавливалось.

Различают 3 основных типа фундаментных блоков:

• ФБС – блоки фундаментные сплошные.
• ФБВ – блоки с продольным вырезом, предусмотренным для прокладки коммуникаций.
• ФБП – блоки с полостью прямоугольной формы.

Габариты изделий – длину, ширину и высоту – принято указывать в дециметрах, округляя до них значения в метрах. Типовые размеры блоков позволяют подобрать изделия нужных габаритов для любого фундамента, без дополнительной подгонки.

По ГОСТУ выделяют три вида типовых размеров блоков ФБС:

• Блоки ФБС 2,38 м в длину. При этом высота составляет 0,58 м, а ширина – от 300 до 600 м.
• Блоки 1,18 м в длину. Выпускаются с высотами 0,58 и 0,28 м, шириной значением 400 мм, 500 и 600 мм.
• Блоки 0,88 м в длину. Высота составляет 0,58 м и выпускаются со значениями 300, 400, 500 и 600 мм по ширине.

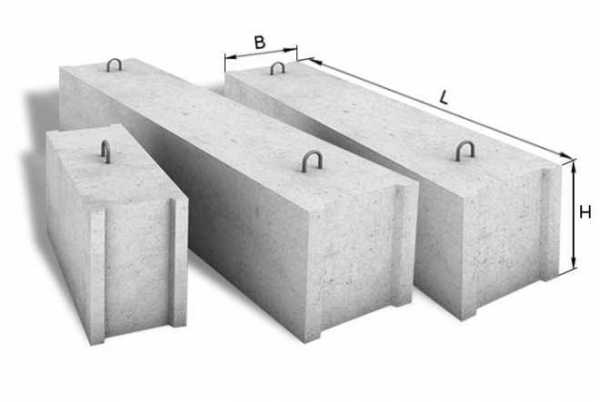

При обозначении размера блока последовательно указываются: длина, ширина, высота. Например, блок 1,18 м в длину с шириной полметра и высотой 0,58 м будет иметь такое обозначение: 12-5-5.

Большинство блоков производят из бетона М-100 с известковым щебнем. Этот тип бетона имеет большую прочность на сжатие – самый важный параметр, учитывая область применения изделий. Чтобы обозначить материал, из которого сделан фундаментный блок, применяется буквенная маркировка. Так, буква «Т» обозначает тяжелый бетон, «С» — силикатный, «П» — пористый, «Л» — легкий бетон.

Таким образом, ФБС 12-3-6т расшифровывается: фундаментный блок сплошной, с длиной 1,18 м, 0,3 м по ширине и 0,6 м в высоту, изготовленный из тяжелого бетона.

По ГОСТу, допустимы следующие отклонения в заявленных размерах фундаментных блоков:

• до 13 мм по длине;
• до 3 мм по линейности;
• до 8 мм по высоте и ширине.

Расчет количества блоков для закладки основания постройки довольно прост: объем будущего фундамента следует разделить на объем типового блока, который планируется использовать. При этом блоки выдерживают такую огромную нагрузку, что могут служить основой для возведения здания до 12 этажей.

При монтаже блоков главное, что нужно учитывать – отсутствие монолитности подобного фундамента. Поэтому перед установкой ФБС заливается армированный бетонный пояс в случае, если сами блоки не оснащены арматурой. Идеальный грунт для фундаментных блоков – крупный песочный при водоносном горизонте на глубине.

Звоните +7 (863) 296-39-51 и наши менеджеры ответят на все Ваши вопросы.

xn—-8sbbjic2cffd1aodg8bxj.xn--p1ai

Маркировка фундаментных блоков: особенности

Строительство любого здания начинается с укладки фундамента. Он изготовляется из железных конструкций и прочного бетона. Главная функция конструкции — нести нагрузку от всего здания или сооружения. Для каждого типа зданий или сооружений необходимо подобрать нужные изделия. Наиболее чаще используются фундаментные бетонные блоки, они хорошо подходят почти всех типов зданий, а также для любого типа грунта или для любых климатических зон. Маркировка фундаментных блоков обозначает виды и размеры фундамента.

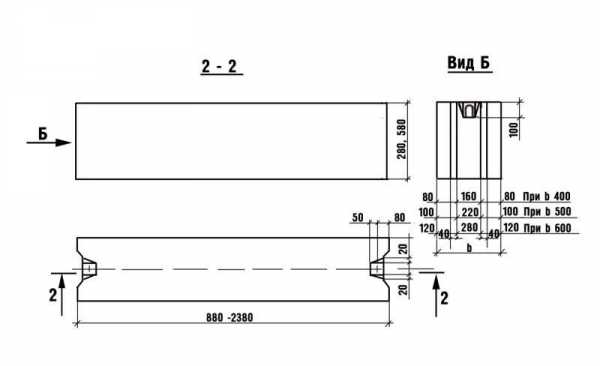

Схема фундаментного блока.

Особенности различных обозначений

В данном случае понимаются основные размеры конструкций, это не только длина и ширина, а также и высота изделия. Часто можно увидеть такие маркировки как: ФБС, ФБП, ФБВ. Это обозначение строительных блоков сплошных, сплошных с вырезом (их предназначение для укладывания перемычек и в местах пропуска коммуникации), элементов с открытыми к низу пустотами

Часто рядом с буквенной маркировкой можно увидеть ряд цифр:

Условное обозначение блоков ФБС.

1. Может выглядеть так — ФБС 12/4/6 П. Буквенное выражение обозначает тип изготовленного устройства (о котором говорилось выше).
2. Цифры показывают, каковы размеры блока, часто они выражены в дециметрах. Буква, находящаяся после цифр, показывает, какой материал использовался для изготовления. В нашем случае маркировка будет означать следующее: фундаментный блок сплошной, где длина -12, ширина — 4, высота — 6, а бетон использовался с пористыми наполнителями. Можно в маркировке увидеть и такие буквы, как Т, С. Под знаком Т надо понимать то, что использовали при изготовлении конструкции тяжелый бетон, а С — силикатный.
3. В последнее время часто можно увидеть изделия для фундамента такой марки, как УДБ. Данный тип появился не так давно и расшифровывается как универсальные дырчатые бетонные фундаментные изделия, чаще они имеют сквозные отверстия квадратной формы. Цифры, указанные в маркировках, — не совсем точные, приблизительные, иногда бывают небольшие отклонения, но не значительные.

Вернуться к оглавлению

Некоторые характеристики применения

Основное предназначение подобных блоков — для воздвижения зданий и конструкций любого типа.

Таблица с указание габаритов и маркировки конкретных типов блоков для фундамента.

Они идеально подходят для любых климатических зон. Это могут быть жаркие страны, где температура средняя температура воздуха выше +50°С, или северные районы, где температура ниже 70°С.

Они хорошо подходят для устройства подвальных стен или подпольев, для строительства не отапливаемых сооружений или зданий. В настоящее время все больше заводы ЖЗБИ выпускают фундаментные бетонные блоки 2-х видов:

• ленточный тип — для сплошных стен;
• стаканный тип — используют под колонны.

Изготавливаются фундаментные блоки в специальных формах по определенным размерам. Для изготовления их используют железную прочную арматуру и бетон, при этом последний может быть различный.

В лабораторных исследованиях фундаментные бетонные конструкции были проверены на прочность. По проведенным тестам устанавливается пригодность каждой системы в отдельности и то, какую нагрузку сможет вынести каждый тип. Там же конструкции для фундамента измеряются и маркируются. Далее уже проверенные и испытанные изделия (и промаркированные) производители поставляют на строительные объекты либо на продажу в магазины.

Схема ленточного фундамента из блоков ФБС.

Сборные фундаментные бетонные блоки стаканного типа применяют при воздвижении каркасных сооружений или зданий. Главное их задача — принимать все вертикальные нагрузки, чаще от каркасных колонн. По внешнему виду они напоминают своеобразные башмаки. Их форма может быть не только прямоугольная или квадратная, а также ступенчатая. Для установки такого типа фундамента иногда приходится делать дополнительные усилители, это могут быть плоские плиты. Маркировка таких блоков будет выглядеть так ФБСт, а далее все необходимые параметры.

Часто строительные компании при строительстве зданий и сооружений пользуются сборными системами ленточного типа. Такой тип фундамента хорошо подходит для сплошных стен. Сборные ленточные блоки бывают 2-х видов. Первый тип — в виде железобетонных подушек, а второй тип — в виде бетонных изделий и чаще прямоугольных форм. От того, какого вида элементы и из какого бетона изготовлены, устанавливается маркировка. Конструкции могут быть изготовлены полностью из бетона (они могут сплошными) либо пустотелыми (такой тип позволяет экономить материалы). Маркируются данные блоки ФБС.

Вернуться к оглавлению

Некоторые особенности изменения маркировок фундаментных блоков

Производство стандартных элементов налажено в нашей стране еще с начала прошлого столетия. Маркировка с тех пор не сильно изменилась. Только со временем появляются новые материалы и новые размеры конструкций. Основную информацию, касающуюся маркировки, можно найти в СНИПах.

Расчет условной ширины подошвы фундамента.

1. Это государственный документ, где указаны не только стандарты строительных железобетонных конструкций, но и применение и правила использования каждой. Маркировка всех изделий всегда начинается с первых букв названия конструкций ФБ. Далее идет определение типа блока, в данном случае либо сплошные, либо с пустотами, либо с вырезами для проведений коммуникаций.
2. Маркировка железобетонных конструкций удобна при подборе всех необходимых материалов для строительства. Она указывает все размеры конструкций, что позволяет при проектировании подобрать количество изделий. Зная размеры, можно быстро рассчитать, какую нагрузку сможет выдержать фундамент. При проектировании любого сооружения или здания учитывается все: из какого материала будет воздвигаться, в каких климатических условиях, на каком грунте.

Фундаментные бетонные блоки — это важная деталь любого дома. От того, какие конструкции для фундамента будут использоваться, будет зависеть прочность, надежность, долговечность всего здания. Выбирая марку элементов, надо уже знать, под какие станы они будут укладываться.

Производители выпускают разные типы изделий, но все размеры соответствуют общим стандартам. Но если знать основные принципы обозначения конструкций, разобраться в маркировке не сложно.

При этом, зная все нюансы и особенности, выбрать наиболее подходящий вариант не составит особого труда.

moifundament.ru

Фундаментные блоки: маркировка по ГОСТ, размеры

Фундамент – это основа дома. Ему приходится выдерживать сильнейшие нагрузки, поэтому следует подобрать для его постройки правильный материал.

Наиболее практичными в данной ситуации будут фундаментные блоки из бетона. В чем их преимущество?

• На основе из блоков можно сразу вести дальнейшее строительство, а не ждать месяц после заливки фундамента бетоном.
• Блоки подойдут для постройки как малогабаритных, так и высотных домов.
• Конструкция из бетонных изделий прочная и устойчива к воздействиям факторов внешней среды.
• Благодаря одинаковым размерам изделий и наличию монтажных петель процесс их укладки довольно удобный.
• Можно подобрать тип по необходимым характеристикам (морозоустойчивость, водостойкость).

Виды фундаментных блоков

Наиболее распространенный тип этого материала – блоки ФБС (сплошные бетонные фундаментные). Он устанавливается под несущие стены. Блоки типа ФБП – пустотные, с квадратной полостью снизу. Данная облегченная конструкция подойдет для постройки стен в подвальных помещениях.

Блок марки ФБВ отличаются наличием продольного выреза: его используют для проведения инженерных коммуникаций. Этот тип редко встречается и изготавливается обычно на заказ.

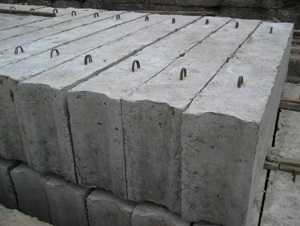

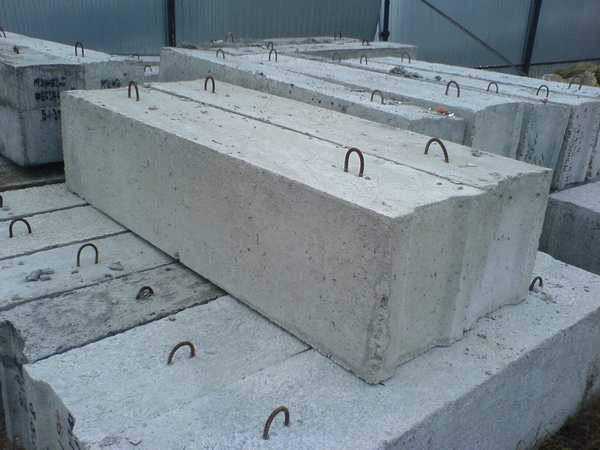

Все фундаментные блоки дополнительно оснащаются петлями для простоты монтажа.

Размеры по ГОСТ

Блоки ФБС имеют стандартные размеры:

1. С продольным размером 2,38 м имеют высоту 0,58 м, а ширина варьирует от 0,3 до 0,6 м (при шаге 10 см).
2. С параметром длины 1,18 м имеют ширину 0,4 м, 0,5 м либо 0,6 м. Возможны два варианта высоты: 0,58 м и 0,28 м.
3. Короткие с продольным размером 0,88 м имеют высоту 0,58 м и несколько вариаций по ширине: 30, 40, 50 и 50 см.

Блоки марки ФБП выпускают с продольным размером 2,38 м. Блоки ФБВ – с длиной, равной 0,88 м, высотой в 0,58 м, а ширина может составлять 0,4 м, 0,6 м или полметра.

На сайте http://бетон-югмехтранс.рф можно приобрести блоки ФБС с доставкой.

Маркировка

Для разных типов блоков предусмотрены стандартные маркировки. Сначала на стрйоматериал ставится аббревиатура, обозначающая его тип, потом размеры, а в конце – буква, указывающая на материал, из которого изготовлен блок.

Размеры принято округлять до дециметров. Так, блок, длина которого 1,18 м, ширина 0,5 м и 0,58 м составляет высота, будет иметь следующую маркировку: ФБС 12.5.6т («т» означает «тяжелый бетон»). Другие буквенные маркировки: «с» — силикатный бетон, «л» — легкий бетон, «п» — керамзит, или пористый бетон.
