Конструкция стропильной системы односкатной крыши: выполняем самостоятельно

Еще совсем недавно форма односкатной крыши была приоритетом многоэтажных зданий при строительстве спортивных сооружений, торгово-развлекательных центров. К ее устройству прибегали застройщики, возводя дачные домики, а также хозяйственные постройки: гаражи, баньки, веранды. Однако современные веяния в архитектуре предлагают использовать такую конструкцию крыши и в проектах жилого малоэтажного строительства. Поиск оригинальных идей часто приводит к решению строить в современном и лаконичном стиле хай-тек или скандинавской стилистике. В этих вариантах односкатная крыша становится особенно актуальной.

Единственный скат такой крыши опирается на несущие стены, которые отличаются разной высотой. Подобный вид оформления верхней части строения – простой по устройству и экономичный по затратам. Выполнить стропильную систему односкатной крыши своими руками не составит особых сложностей застройщику, если ему не впервой держать в руках строительный инструмент. Однако, чтобы достичь желаемого результата, необходимо разобраться, как монтируется стропильная ферма односкатной крыши, какую последовательность работ нужно соблюдать и какие факторы учитывать. В эти тонкости мы и хотим посвятить заинтересованного застройщика.

Расчет стропильной системы односкатной крыши

Важную роль в устройстве односкатной крыши играет правильно выбранный уклон, от него зависит надежность конструкции. В зимнее время, в период обильных снегопадов, крыша испытывает серьезные нагрузки, оказывают на нее большое давление и атмосферные явления в виде дождей и ливней. Поэтому для районов с обильными осадками нормы и правила рекомендуют соблюдать угол наклона ската до 45 градусов.

Стропильная ферма должна не только противостоять снеговой и ветровой нагрузке, но и выдерживать собственный вес и вес кровельного покрытия.

Поэтому при определении минимального значения наклона учитывают:

• среднемесячный уровень осадков в местности строительства;
• применяемый кровельный материал;
• площадь строения;
• особенности вентиляции.

Если вы планируете настилать кровлю из металлочерепицы, то рекомендуемый угол наклона должен составлять 35, для шифера – 20 –30 градусов. Диапазон этого показателя для профнастила колеблется от 8 до 20 градусов, и действует поправка на погодные условия. Металлические фальцевые кровли настилают при уклоне ската, который варьируется в пределах 18 – 30 градусов.

Рассчитывая угол наклона ската, принимают во внимание и расположение будущего строения. Дом нужно размещать наклоном крыши к наветренной стороне, здесь же обустраивать водосточную систему.

Серьезное значение в расчете имеет такой показатель, как расстояние между стропилами односкатной крыши. При слишком большом шаге между элементами стропил не удастся добиться устойчивой конструкции к внешним влияниям. При необоснованно малом шаге каркас приобретает значительный вес, оказывая давление на несущие стены и основание дома. Правильно рассчитанный шаг, сечение всех элементов фермы, длина стропильных ног, применяемые варианты узлов крепления – все эти параметры в совокупности создают надежную стропильную систему. Немаловажную роль играет длина пролета здания и вес кровельного материала, от этих показателей зависит количество устанавливаемых стропил и необходимость установки дополнительных опор для стропильных ног.

Чтобы правильно выполнить эти расчеты, на помощь застройщикам приходит интернет. В сети можно найти специальные программы, которые в считанные минуты сделают верные вычисления, и вы получите оптимальный вариант параметров будущей стропильной фермы.

Stroy-calc — Профессиональные строительные калькуляторы

Устройство стропильной системы односкатной крыши

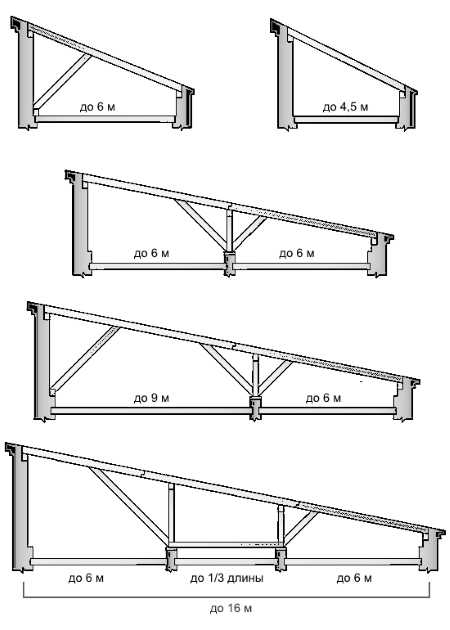

Нужный уклон кровельной конструкции достигается разницей в высоте торцовых стен, и для этого существует два способа решения:

• выполнить кладку одной из стен выше на расчетную величину;
• на одной из одинаковых по высоте несущих стен установить подпорные стойки, наверх уложить прогон, на который при устройстве стропильной системы будет опираться верхняя часть стропил.

Рассматривая первый вариант, в котором кладка одной стены выполнена выше, последовательность работ будет складываться из следующих процессов:

1. На обе несущие стены укладывают балки мауэрлата и крепят их с помощью анкеров, которые забивают в стену или закладывают предварительно в кладку. В качестве материала для этого элемента выбирают брус из хвойных пород дерева сечением 100х100 мм либо 150х150 мм. Под стропила в уложенных балках вырубают специальные гнезда. Мауэрлату требуется надежная защита от влаги, поэтому обязательно выполняется гидроизоляция.
2. Монтируют стропила, соблюдая шаг 60 – 70 см. Данная величина шага позволяет накрывать односкатную крышу любым материалом. Для легких кровельных систем в качестве материала для стропил подойдут обрезные доски. Их укладывают, вынося за стены на расстояние 40 – 50 см. Такие свесы обеспечат защиту стен от осадков. Если же стропильные ноги имеют большую длину, то рекомендуется использовать прочный клееный брус, который не подвержен деформациям и способен выдерживать серьезные нагрузки.
3. Устанавливают подпорки. Этот элемент предусматривается в том случае, если значение длины стропильных ног превышает 4,5 метра.

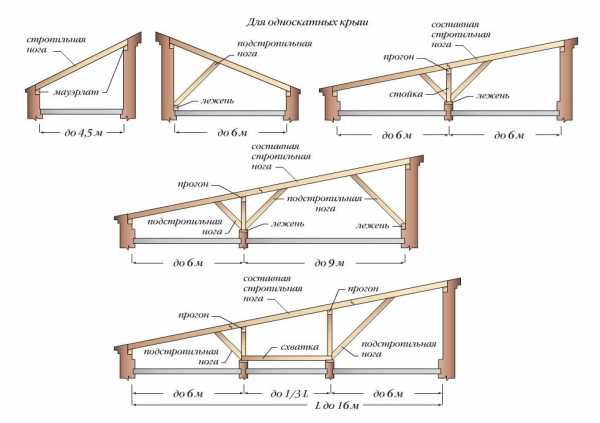

4. При ширине строения больше, чем 4,5 метра потребуется монтаж дополнительных стоек. Их упирают на балки, которые в свою очередь нуждаются в усилении, для чего используют раскосы или подстропильные ноги.
5. Затем крепят на стропила обрешетку. Она обеспечит жесткость конструкции каркаса односкатной крыши. Толщина обрешетки и шаг между элементами предусматривается в зависимости от выбранного кровельного покрытия. Мягкая черепица и рулонная кровля требуют создания обрешетки из фанерных кровельных листов.

Как закрепить стропила на односкатной крыше при равных по высоте стенах? Установка стропил требует монтирования дополнительных вертикальных элементов. Как и в первом случае, не обойтись без мауэрлата, который помещается на верхний ряд кладки из кирпича или на специальный армопояс. Предварительно выполняется укладка гидроизоляционного слоя. На одной из стен монтируют в вертикальной плоскости стойки, поверху которых обустраивается прогон. Далее работы проводятся аналогично с первым вариантом: собирается каркас. Сначала ведется установка стропил односкатной крыши, затем монтируется обрешетка.

Если односкатная крыша строится над жилыми помещениями, то обязательным этапом является пароизоляция стропильной системы и утепление крыши. Часто владельцы применяют так называемую вентилируемую схему, когда между слоями теплоизоляции и влагозащиты существует воздушная прослойка, а по бокам кровли специальные отверстия. Такой подход позволяет свободно циркулировать воздуху, сводя до минимума возможность возникновения конденсата. Устройство вентиляции в значительной степени увеличивает эксплуатационный срок данного вида крыши.

Какие преимущества и недостатки у односкатных крыш

Идеальных конструкций не существует, поэтому каждый вид крыши имеет свои плюсы и недостатки. Достоинством и положительными характеристиками односкатных крыш считают:

• простоту монтажа, что позволяет выполнить работы своими руками;
• небольшой вес каркаса по сравнению с другими вариантами крыш, поскольку он состоит из минимального количества элементов;
• экономия древесины, кровельного материала и доборных элементов, что серьезно сокращает финансовые затраты;
• возможность использования практически любого кровельного материала.
• низкая парусность;
• при среднем уклоне ската до 30 градусов упрощается обслуживание и ремонт кровли.

К преимуществам относят также отсутствие в односкатной крыше ендов и примыканий, которые считаются местами особенно подверженными образованию протечек.

Когда говорят о недостатках односкатной крыши, то упоминают высокую восприимчивость к нагрузке от массы снега и необходимость выполнять дополнительную гидроизоляцию при небольшом уклоне ската, дабы предотвратить возможные протечки. Правильные расчеты уклона, учитывающие погодно-климатический фактор, и верно подобранные элементы стропильной системы (сечение бруса), способны свести к минимуму негативные факторы.

Минусом данного вида крыши считают невозможность устройства мансарды в подкровельном пространстве. Но это касается только строений с небольшим параметром ширины.

К недостаткам относят также неэстетичный вид односкатной крыши. Однако этот недостаток можно превратить в достоинство. Планируя выполнение односкатной крыши с малым углом наклона, реально сделать ее эксплуатируемой. Или выполнить скат, выдающимся за пределы фронтона, чтобы он служил навесом для оригинальной террасы, опираясь на конструкции столбиков.

Еще на заметку застройщику о тонкостях устройства односкатной крыши:

• Крышу рекомендуют устанавливать таким образом, чтобы нижняя часть ската находилась с подветренной стороны.
• Для устройства каркаса нужно использовать только сухой пиломатериал. Применение сырого материала приводит к ослабеванию креплений и расшатыванию конструкции по мере высыхания древесины.
• Деревянные элементы стропильной фермы предварительно обрабатывают огнестойкими составами и антисептическими растворами, уберегая древесину от гниения, образования плесени и насекомых. Таким образом удается продлить эксплуатационный срок строения.
• Конструкции односкатных крыш с незначительным уклоном целесообразно планировать при строительстве домов в южных и степных районах, где выпадает мало осадков, но наблюдаются высокие ветровые нагрузки.

Подводя итог, следует еще раз акцентировать внимание застройщиков, что предотвратить быстрый износ односкатной крыши, можно соблюдая правила ее расчета и строительства, выбирая только качественный деревянный материал для каркаса и принимая все меры по ее защите от неблагоприятного воздействия окружающей среды.

stroikadialog.ru

устройство, монтаж, угол, ферма, утепление, гидроизоляция. Как построить односкатную крышу

Сделать односкатную крышу не сложно. К тому же себестоимость односкатной крыши гораздо ниже, чем любой другой: двускатной, шатровой, вальмовой.

Не буду утверждать, что такая кровля подойдет для большого коттеджа. Но для маленьких домов, гаражей, террас это самый удачный вариант.





Плюсы и минусы односкатной крыши

У такой конструкции много достоинств:

1. Меньше расход материала.
2. Проще монтаж.
3. Дом с односкатной кровлей выглядит оригинально.
4. Если гараж или хозяйственное помещение пристраивается к жилому дому, устройство односкатной крыши – оптимальный вариант: примыкание односкатной крыши к стене сделать гораздо проще, чем мудрить с ломаной кровлей.

Минус, увы, тоже есть.

Дом с односкатной крышей в большей степени подвержен разрушению из-за ветра и снежной массы.



Обратите внимание

В средней полосе рекомендуется минимальный угол односкатной крыши 20 градусов.



Вообще, чем больше угол, тем выше ветроустойчивость и активнее сход снежной массы.



Особенности односкатной крыши

Расчет односкатной крыши производится исходя из снеговых и ветровых нагрузок в регионе, а также зависит от материала кровельного покрытия, от его веса и особенностей.

Стропильная система выполняется из бруса и доски, покрытие – по желанию: листовой металл, профнастил, ондулин, мягкая кровля, керамическая или металлочерепица и т.д.

Кроме обычной наклонной есть и другие виды односкатной крыши (например, ломаная односкатная крыша). Но мы сейчас рассмотрим самый простой вариант.



Последовательность монтажа односкатной крыши

Перед началом монтажа все деревянные части следует обработать антисептическим составом.



I. Выставляем мауэрлат для односкатной крыши



Мауэрлатом называется опорный брус для стропильной системы.

У двускаток он опоясывает стены по периметру. Одним концом стропильная нога опирается на конек, вторым – на брус мауэрлата.



У односкаток конька нет, его функцию выполняет та стена, которая выше. Стропило опирается на два бруса, венчающие высокую и низкую стены. На наклонные стены брус не кладут.

У деревянных построек мауэрлатом является верхний венец сруба. У кирпичных или бетонных брус кладут поверх стены.

В нашем случае наклонные стены несколько выше, чем прямые. Брус мауэрлата будем класть заподлицо с ними.



Обратите внимание

Сечение бруса для мауэрлата – минимум 10 на 10 см.



На толщину влияет угол односкатной крыши, с его увеличением увеличивается и толщина.

1. Простелить верхний срез бетонной (кирпичной) стены рубероидом.

2. Зафиксировать брус к стене несколькими анкерами.

3. Промерить уровнем горизонтальное расположение.

4. Затянуть анкера, добавить недостающие. Шаг между ними – метр-полтора, такой же, какой будет между стропилами.



II. Монтаж стропил односкатной крыши

Для стропил можно использовать доски пять на десять сантиметров. Длина на 30-50 см больше длины ската (излишек пойдет на свес односкатной крыши).



Обратите внимание

Шаг между стропилами зависит от наклона односкатной крыши и веса кровельного материала, например:

• Керамическая черепица, шифер – метр-метр двадцать;
• Профнастил – полтора.



1. Разметить на мауэрлате места под пазы для врезки стропил. Между крайними ногами и наклонными стенами нужно оставить зазор в пять сантиметров.

2. Вырезать пазы. Ширина – чуть больше толщины стропильной ноги, наклон соответствует наклону кровли. Доски будем ставить вертикально.

3. Поставить две крайние стропильные ноги в пазы.

4. Протянуть между ними леску. Она будет регламентировать плоскость установки остальных стропил.

5. Поставить остальные стропила, прибить каждое к мауэрлату несколькими длинными гвоздями (от 12 сантиметров).



III. Карниз односкатной крыши

Свесы для прямых стен у нас уже есть, это продолжения стропильных ног. Для торцевых свесов делаем карнизные кобылки. Подойдут те же доски, из которых мы изготавливали стропила.

1. Раскатать по верхним срезам наклонных стен рубероид.
2. Установить на углах две кобылки. Их верхние срезы должны располагаться в той же плоскости, что и у стропильных ног. Поэтому на каждой кобылке выпиливается угол, дощечка «надевается» на стену и упирается торцом в крайнее стропило.
3. К стропилам эти (и все последующие) кобылки крепятся с помощью двух гвоздей. Гвозди забиваем сквозь стропило в торец дощечки.
4. Крайние дощечки крепим к поверхности наклонной стены кровельными уголками.
5. Между верхней и нижней кобылкой протягиваем маркировочную леску. По леске через 80-100 сантиметров ставим промежуточные дощечки.
6. Аналогичным образом делаем свес на противоположной стороне.
7. По всему периметру стропильной системы к концам стропил и кобылок прибиваем ветровые доски. Подойдет доска 2,5 на 20 см.

Дальше нужно закрыть мауэрлатный брус снаружи. Выполняется это материалом, из которого сделаны стены.



Обратите внимание

Если стены кирпичные, нужно под стропилами уложить еще один ряд кирпича, который закроет мауэрлат.



Не забывайте делать прокладки из рубероида: древесина с кирпичом и бетоном соприкасаться не должна.

Подшиваем карнизы. Как подшить односкатную крышу, зависит от того, из какого материала будет выполнено кровельное покрытие и облицовка стен. Можно зашить все досками наглухо. А можно установить по периметру стены одну доску (примерно 2,5 на 10 сантиметров) и по окончании монтажа кровли подшить карниз софитами ПВХ из комплекта сайдинга.

Другие узлы на односкатной крыше (конек, фронтоны, ендовы) отсутствуют, переходим к кровельным работам.



IV. Гидроизоляция холодной кровли

В качестве гидроизоляционного материала можно взять рубероид, специальную мембрану, полиэтиленовую пленку. Материал расстилают на стропилах и прибивают скобами.

Соседние полосы пленки кладут с нахлестом, стыки фиксируют скотчем. Поверх гидроизоляции ставят обрешетку.

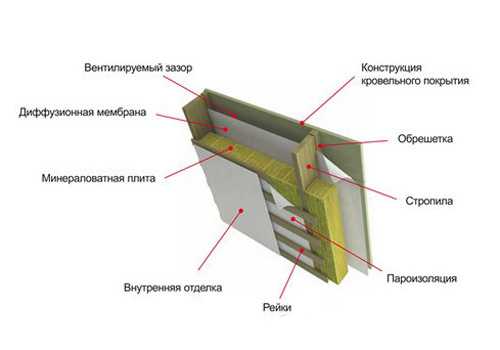

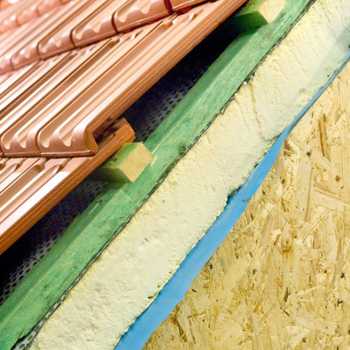

V. Утепление односкатной крыши

Вышеописанный способ подходит только для сезонных построек: летней кухни, летнего душа. В крайнем случае, для неотапливаемого гаража. Во всех остальных случаях крышу нужно утеплять.

Самый доступный способ утепления – пенопласт или базальтовая вата.



Обратите внимание

Лучше всего использовать каменную (базальтовую) вату: она ненамного дороже, гораздо прочнее, неподвержена воспламенению, ее не грызут мыши и не расклевывают птицы.



1. Кладем гидроизолирующий слой, как описано выше.
2. Из утеплителя вырезаем заготовки по ширине шага между стропилами и ставим между стропильными ногами враспор снизу. Соседние плиты должны стыковаться плотно. Если есть небольшие зазоры и отверстия, их нужно заткнуть кусочками утеплителя.
3. Ниже утеплителя натягиваем еще один слой пароизоляции. Фиксируем так же, как предыдущий.



VI. Обрешетка односкатной крыши

Сечение досок обрешетки и шаг между ними зависят:

• от снеговой и ветровой нагрузки;
• от кровельного материала.



Например, если мы собираемся крыть кровлю металлочерепицей, то рекомендуемый шаг обрешетки четко прописан в инструкции к данной марке черепицы.





VII. Покрываем кровлю

Если в качестве кровельного материала используется профильный металл (металлочерепица, профнастил), обязательно нужно сделать контробрешетку. Она обеспечит крыше дополнительную жесткость и вентиляционный зазор между утеплителем и кровлей.

Крыша почти готова. Теперь (при желании) устанавливаем водостоки и отливы односкатной крыши, а дальше укладываем кровельный материал в соответствии с инструкцией к нему.

Если Вы ищите бригаду для постройки кровли, то я готов предложить Вам свои услуги. Мы занимаемся всеми видами кровельных работ уже 15 лет.

Вы можете посмотреть наши работы с фото, ценами и описанием этапов.

Если у Вас появились вопросы, я с радостью отвечу на них. Пишите в комментариях ниже или звоните по телефонам: +7 (495) 795-82-20, +7 (916) 072-17-82.



Добавить комментарий

stroystm.ru

Стропильная система односкатной крыши | Екатеринбург

Сооружение стропильной системы крыши и последующий настил кровли – важнейшие этапы при любом строительстве. Дело это – весьма сложное, сопряженное со всесторонней подготовкой, которая включает в себя расчёт основных элементов системы и приобретением материалов нужного сечения. Далеко не каждый начинающий строитель будет способен спроектировать и санировать сложную конструкцию.

Стропильная система односкатной крыши

Однако часто при строительстве придомовых построек, сооружений хозяйственного или подсобного назначения, гаражей, навесов, беседок и других объектов особая сложность крыши вовсе и не требуется — на первое место выходят простота конструкции, минимальное количество затрат на материалы и скорость проведения проведение работ, которые вполне посильны для самостоятельного исполнения. Именно в таких ситуациях своеобразной «палочной-выручалочкой» становится стропильная система односкатной крыши.

В данной публикации основной акцент сделан на расчетах односкатной конструкции крыши. Кроме того, будут рассмотрены наиболее типичные случаи ее сооружения.

Основные достоинства односкатных крыш

Содержание статьи

• 1 Основные достоинства односкатных крыш
• 2 Как рассчитывается односкатная стропильная система?
  • 2.1 Общие принципы расчета системы
  • 2.2 Каким образом будет создаваться необходимый уклон ската?
  • 2.3 В какую сторону предусмотреть скат кровли?
  • 2.4 Какой угол крутизны ската будет оптимальным?
  • 2.5 Как задать необходимый угол ската?
    • 2.5.1 Калькулятор расчета превышения верхней точки установки стропильной ноги
  • 2.6 Как определиться с длиной стропильной ноги?
    • 2.6.1 Калькулятор расчета длины стропильной ноги односкатной крыши
  • 2.7 Как определить необходимое сечение стропил?
    • 2.7.1 Принципы расчета распределенной нагрузки на стропила
    • 2.7.2 Калькулятор для расчета уровня распределенной нагрузки на стропильные ноги
  • 2.8 Какие материалы потребуются для других элементов стропильной системы?
• 3 Видео: пример составления графического проекта односкатной крыши

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции —
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

• Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25?30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

• Еще о4ин недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Как рассчитывается односкатная стропильная система?

Общие принципы расчета системы

В любом раскладе односкатная система крыши представляет собой конструкцию из установленных параллельно друг другу наслонных стропильных ног. Само по себе название –«наслонные» говорит о том, что стропила опираются (наслоняются) на две жёстких точки опоры. Для удобства восприятия обратимся к несложной схеме. (Кстати, к этой же схеме будем возвращаться еще не раз – при проведении расчетом линейных и угловых параметров системы).

Базовая схема построения односкатной стропильной системы крыши

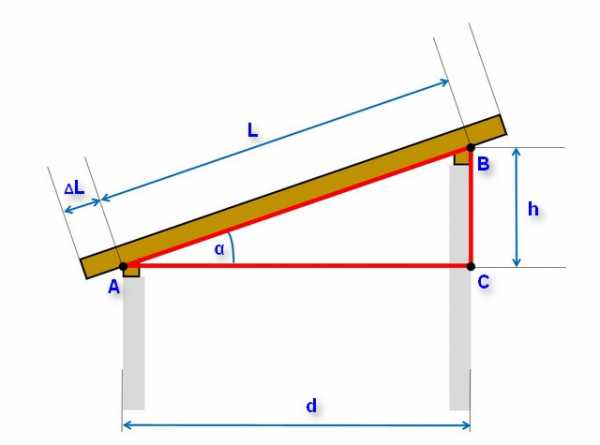

Итак, две точки опоры стропильной ноги. Одна из точек (В) расположена выше другой (А) на определенное значение превышения (h). За счет этого создается уклон ската, который выражается углом ?.

Таким образом, как уже отмечалось, в основе построения системы лежит прямоугольный треугольник АВС, в котором основанием является расстояние по горизонтали между точками опоры (d) – чаще всего это длина или ширина возводимой постройки. Второй катет – превышение h. Ну а гипотенузой становится длина стропильной ноги между точками опоры – L. Угол при основании (?) определяет крутизну ската кровли.

Теперь рассмотрим основные аспекты выбора конструкции и проведения расчетов несколько подробнее.

Каким образом будет создаваться необходимый уклон ската?

Принцип расположения стропил односкатной кровли – параллельно друг другу с определенным шагом, с необходимым углом уклона ската – общий, но достигаться это может различными способами.

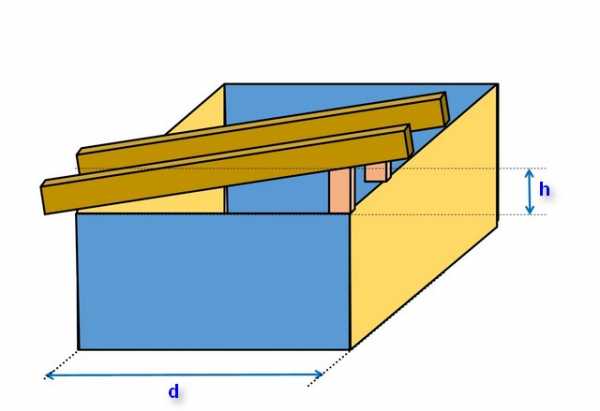

Необходимая крутизна установки стропил создается превышением одной стены здания относительно противоположной

• Первый заключается в том, что еще на этапе разработки проекта здания высота одной стены (показано розовым) сразу закладывается с превышением h относительно противоположной (желтый цвет). Двум оставшимся стенам, идущим параллельно скату кровли, придается трапециевидная конфигурация. Способ- достаточно распространенный, и хотя несколько усложняет процесс возведения стен, зато предельно упрощает создание уже самой стропильной системы крыши — практически все для этого уже готово.
• Второй способ можно, в принципе считать разновидностью первого. В этом случае речь идет о каркасном строительстве. Еще на стадии разработки проекта в него закладывается то, то вертикальные стойки каркаса с одной стороны выше на ту же величину h по сравнению с противоположной.

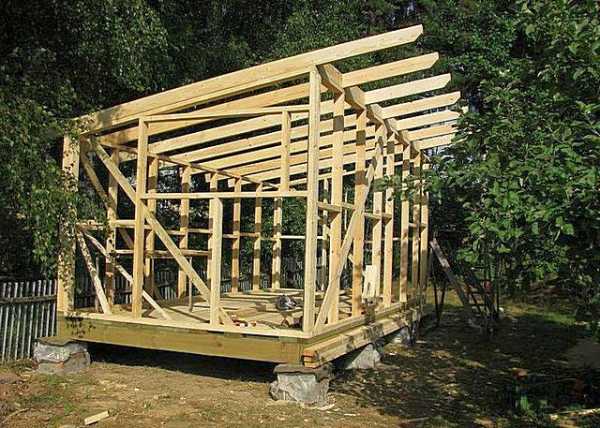

При строительстве здания по каркасному принципу стойки с одной стороны сразу же делаются выше – для обеспечения уклона стропил.

На представленных выше иллюстрациях и на тех, что будут размещены ниже, схемы выполнены с упрощением – не показан мауэрлат, проходящий по верхнему торцу стены, или обвязочный брус – на каркасной конструкции. Это ничего не меняет принципиально, но на практике без этого элемента, являющегося основой для монтажа стропильной системы, не обойтись.

Что такое мауэрлат и как он крепится на стены?

Основная задача этого элемента – равномерное распределение нагрузки со стропильных ног на стены здания. Правила подбора материала и самостоятельного монтажа мауэрлата на стены дома – читайте в специальной публикации нашего портала.

• Следующий подход практикуется в том случае, когда стены имеют равную высоту. Превышение одной стороны стропильных ног над другой может быть обеспечено установкой вертикальных стоек необходимой высоты h.

Угол наклона кровли обеспечивается установкой под каждую стропильную ногу вертикальной стойки

Решение несложное, но конструкция получается, на первый взгляд, несколько нестабильной – у каждого из «стропильных треугол

kamburg.ru

Онлайн калькулятор односкатной крыши, обрешетки и стропильной системы

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

• Угол наклона крыши
— Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
• Площадь поверхности крыши
— Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
• Количество рубероида
— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина стропил
— Длина стропила от конька до основания ската
• Минимальное сечение стропил
— Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
• Количество стропил
— Общее количество стропил при заданном шаге на всю стропильную систему.
• Количество рядов обрешетки
— Общее количество рядов обрешетки по заданным размерам на всю кровлю
• Равномерное расстояние между досками обрешетки
— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

stroy-calc.ru

расчет, схема, конструкция и угол наклона стропильной системы

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Кровля односкатка стала популярна из-за присущей ей экономичности и простоты. Кроме того, стропила односкатной крыши  с наклоном держатся на доме прочно, если опираются на стены разной высоты и имеют меньшую ветровую нагрузку. Это придаёт строению своеобразную эстетику и увеличивает срок службы.

Этот вариант крыш широко применяют при строительстве дач. Для этого надо сориентировать уклон односкатной крыши к наветренной стороне, тогда получится максимальная защита от природных воздействий.

Практичность, более низкая цена и минимум материалов привлекает строителей и их клиентов в устройстве односкатной крыши своими руками.

Специалисты утверждают, что устройство стропильной системы односкатной крыши просто, что её монтаж смогут провести непрофессиональные люди.

Конечно, технику безопасности для работ на высоте всё равно надо соблюдать. Для этого нужны прочные лестницы и спасательные пояса.

Схема односкатной крыши позволяет более рационально использовать объём помещения, так как чердак практически отсутствует, и нет помещений с неудобными мансардами.

Очень часто односкатные крыши  используют при строительстве гаражей, различных хозяйственных построек и навесов.

Для освежения дизайна и в целях экономии используется монтаж односкатной крыши и в жилых домах. Иногда это обусловлено требования к строительству в данной местности, что бы минимизировать сброс на проезжую часть снега и воды.

Принято разделать несколько вариантов односкатных крыш:

• вентилируемые;
• не вентилируемые.

Второй вариант односкатной крыши своими руками используют при строительстве террас. Для такого варианта наклон бывает 3-6%. На террасах располагают даже клумбы, кустарники, бассейны и т.д. Однако это требует больших забот в зимнее время.

В остальных случаях используют вентилируемые односкатные крыши. Наклон, в основном, укладывается в диапазон от 5% до 20%. Пустота между гидро и теплоизоляционными слоями увеличивает срок службы строения за счёт вентилирования.

При этом, по бокам делают отверстия, что позволяет проветривать крышу независимо от направления ветра.

Стоят и  совмещённые крыши, в которых теплоизоляция одновременно задает угол наклона.

Таким образом образуют малый угол наклона односкатной крыши , однако, сэкономив на конструкции, проигрываем в эксплуатации: в снежную зиму приходится постоянно чистить накопившийся снег.

Для дач установка односкатной крыши позволяет более дёшево построить дом, сэкономив на материалах и стоимости работ.

Стропила для односкатной крыши

Стропильная система односкатной крыши – это скелет крыши.

Задача системы – распределить равномерно на опору вес крыши, ветровую нагрузку и нагрузку от осадков.

Проектный расчет односкатной крыши должен учитывать указанные нагрузки с запасом. В последнее время увеличилась максимальная толщина суточного роста осадков, и участились сильные ветра.

Причём в силу малой парусности, плоские крыши выдерживают большую нагрузку, по сравнению с другими вариантами.

Наклонная односкатная крыша – конструкция зависит:

• от плана стен, выбранных для опоры,
• перекрытия чердака и промежуточных стен,
• внешней формы строения,
• расстояния максимального пролёта.

Стропила разделяются по типу крепления к опорам на:

• висячие,
• наклонные,
• скользящие.

Варианты стропил

Скользящие стропила опираются на бревно в коньке (мауэрлат), а со стенами соединяются посредством так называемых «скользяшек». Такие типы стропил имеют место в бревенчатых домах.

Это необходимо для компенсации сравнительно большой усадки сруба, чтобы не разорвало конструкцию в местах соединения.

Ведущий элемент наклонных стропил – их «ноги», которые под углом опираются на наружные стены. Сверху они соединяются вместе и опираются на брус, который поддерживается стойками и подкосами.

Подкосы, в свою очередь, опираются на перегородки или внешние несущие стены. Базовое расстояние между отдельными стропильными системами выбирается от 60 до140 см, в зависимости от толщины дерева и материала кровли.

Толщина дерева зависит от общей площади, и, следовательно, нагрузки на крышу. Сюда входит не только вес кровельного материала, но и вес ожидаемого зимой снега.

На стропильные ноги укладывают обрешётку для крепления кровельного «пирога».

Опирается конструкция на стены разной высоты. Правда, такой чертеж односкатной крыши используют чаще для хозяйственных построек, чем для жилых зданий.

Совет. Не забывайте о повороте наклона по наветренной стороне.

Посмотрите внимательно на чертеж крыши односкатной. Оказывается, что самая сложная конструкция для  строительства – висячие стропила.

Если не на что опереться стропилам между крайними опорами, используют висячие стропила. Каждая ферма собирается в одной плоскости со своей обрешёткой на земле, а потом ферма в сборе поднимается в собранном виде наверх здания и устанавливается на опоры.

При этом надо не просто поднять конструкцию, но и переместить её на обе опоры. Это и есть самая трудоёмкая операция, особенно при больших пролётах.

К стяжкам потом прибиваются доски чердака, что упрощает дальнейшую работу строителей.

Для несущих элементов крыши чаще используют хвойные породы дерева, но применяется и железобетон, металл. Для стропил считается оптимальным сечение досок 50 на150 мм, а обрешётку собирают из брусков 50 на50 мм.

Совет. Не забывайте о связи сложности крыши со стоимостью постройки и эксплуатации.

Схемы односкатной крыши

Схема стропил

Рассмотрим главные свойства и преимущества односкатных крыш.

1. Наиболее экономичный вид крыш. В безлесных районах лес дороже. А конструкция односкатки позволяет сократить расход древесины до трёх раз.
2. Такие крыши имеют малый угол, соответственно, меньшую парусность. Это позволяет максимально использовать объём помещения, чердак практически отсутствует, поэтому т.
3. Часто такие крыши используют в хозяйственных постройках, где наклон обеспечивается просто разной высотой стен.
4. В жилых помещениях иногда есть требование, что бы сброс снега и воды с крыш с одной стороны (например, проезжей части) запрещена. В таких случаях как раз используют односкатную крышу.

Д

krovlyakryshi.ru
