Фильтры грубой очистки для воды из скважины и предварительная очистка

Даже если вода на участке отличается кристальной чистотой, а химический состав радует безупречностью, очищать поток от примесей и частиц разной величины все же придется. Иначе, бытовая техника быстро придет в негодность, а в супе окажется песок. Механические фильтры грубой очистки как раз решают задачи подобного рода, стоит лишь разобраться в их типах, видах и выбрать надежного производителя.

Грубая фильтрация: определение, задачи, технология

Задачи грубой фильтрации просты, это очистка от твердых включений любого рода

Грубая очистка – первая ступень подготовки воды. После этапа прохождения потока через фильтры скважины, в жидкости сохраняется немало твердых частиц, делающих воду непригодной для применения. Поэтому, предварительная водоподготовка обязательна, даже если установлены хорошие скважинные фильтры.

Задачи грубой фильтрации просты, это очистка от твердых включений любого рода. К ним относятся элементы песка, гравийных пород минимальным размером от 15 мкм. Различимые невооруженным глазом, частицы оседают на фильтрах, поэтому этап получил название грубой фильтрации, а «механической» называется из-за особенностей технологии, которая напоминает процеживание водных потоков через сито. Фильтровальное оборудование монтируется после напорного бака на участке подающего трубопровода.

Что касается количества приборов, то эффективность не всегда зависит от наличия 2-5 фильтров, если они абсолютно одинаковы. В этом случае лишь падает давление и значительно возрастает уровень сопротивления в магистрали, что приводит к повышению нагрузок на насос. Если есть насущная необходимость в дополнительных приборах первичной очистки воды из скважины, то лучше подобрать фильтры разноразмерного плана, при этом монтируя насос повышенной мощности.

Важно! Приборы первичной фильтрации способны сохранять эффективность при резких перепадах давления, температурных скачках и идеально справляются с загрязнениями повышенного диаметра.

Виды и типы приборов первичной очистки

Подбирая фильтры грубой очистки, лучше обращать внимание на довольно простые приборы. Сложность конструкции не нужна, да и простые и функциональные модели прослужат намного дольше.

Механические фильтры предварительной очистки воды из скважины подбираются исключительно по количеству твердых взвесей в потоке, а также среднесуточному объему потребления воды: большая интенсивность требует обустройства мощной системы.

Рекомендуем к прочтению:

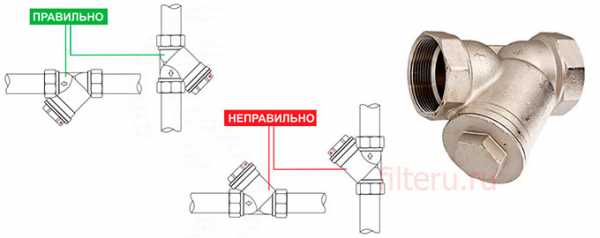

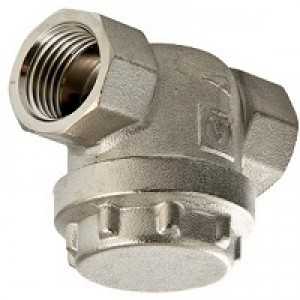

Грязевик

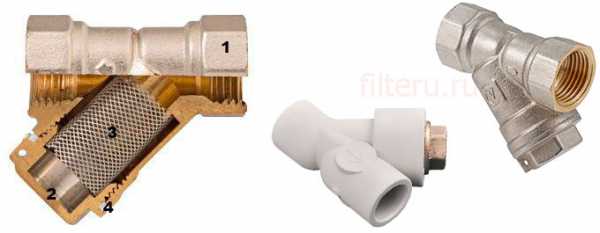

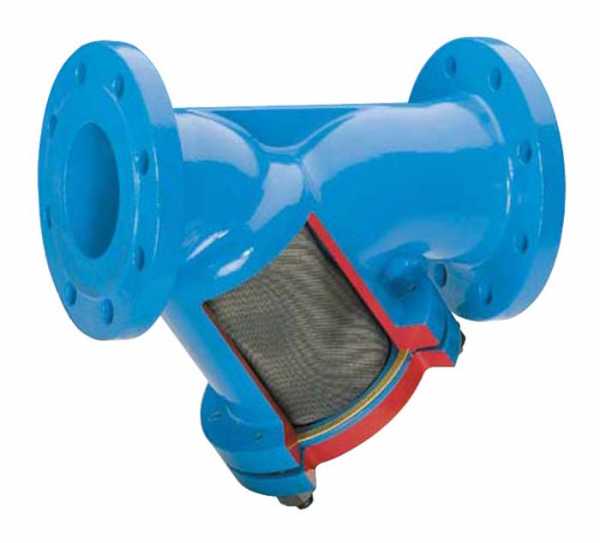

Пример грязевого фильтра грубой очистки воды

Это самый простой и в то же время, один из лучших фильтров грубой очистки воды из скважины. Устанавливается на прямом входе потока и задерживает частицы размером до 300 мкм. Конструктивно грязевики делятся на:

горизонтальные;
вертикальные;

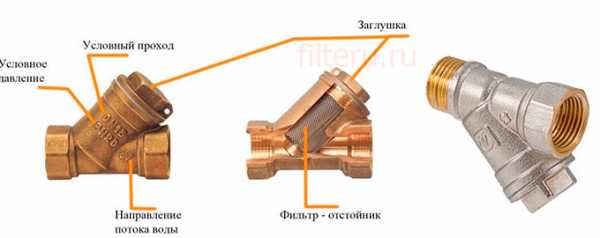

Y-образные.

Достоинствами считается очистка до 90%, работа при температурах до +150 С, функциональность при давлении до 6 мПа и длительный срок службы. Но применение прибора требует надзора за гидравлическим сопротивлением. Корпус грязевика может быть оснащен съемным днищем, иметь боковой люк и приспособления для стравливания воздушных масс и слива водного потока.

По принципу присоединения приборы разделяются на приварные и фланцевые. Пользователей порадует возможность использования грязевиков без регистрации в надзорных органах, а также оснащение приборов (помимо сетки) магнитными уловителями для отбора из потока металлических частиц.

Важно! Грязевики используются в скважинах, где поток имеет достаточную мощность или сильное насыщение посторонними крупными фрагментами. Для расширения функций, возможно применение сетчатого полотна с уменьшенным диаметром отверстий.

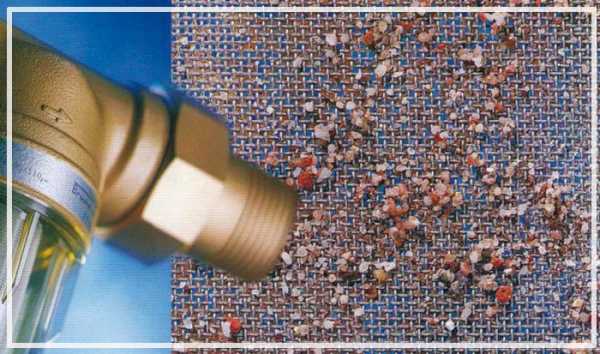

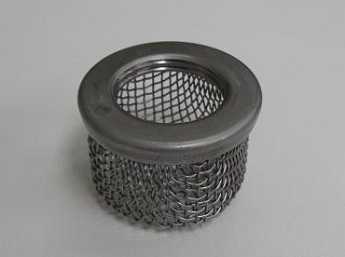

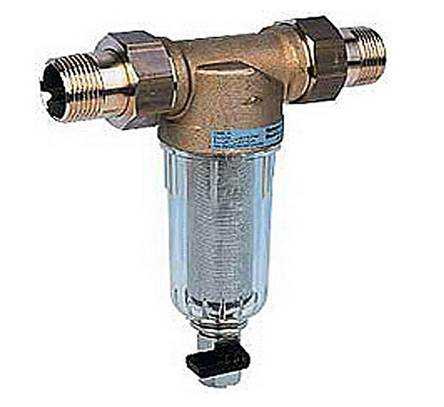

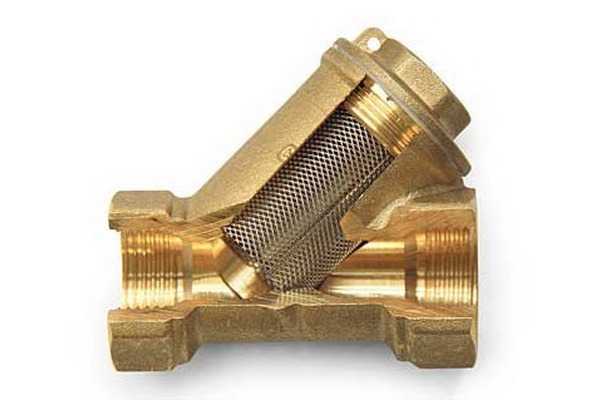

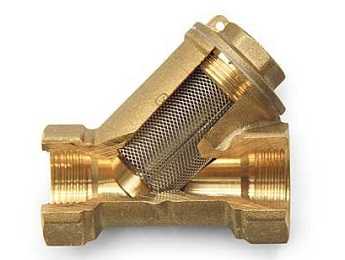

Сетчатые фильтры грубой очистки

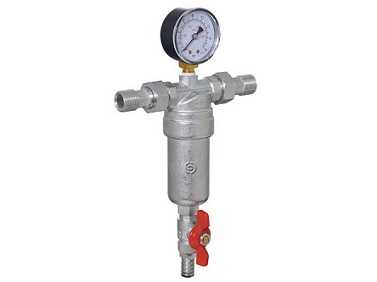

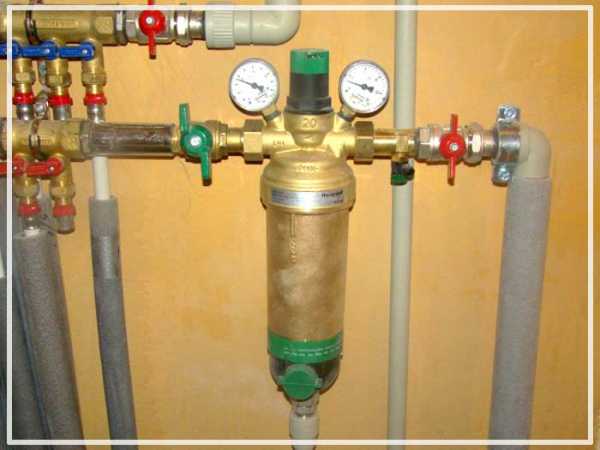

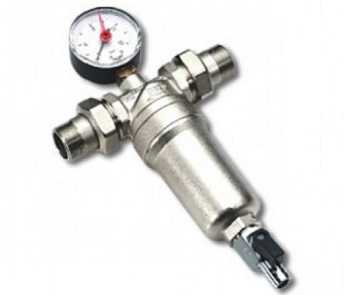

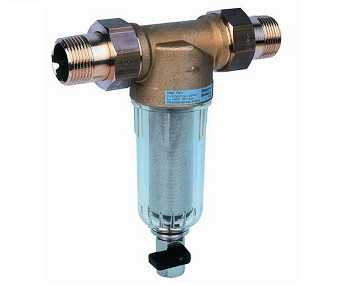

Сетчатый фильтр грубой очистки с клапаном регулировки давления

Приборы оснащены сетчатым полотном с небольшими размерами ячеек – до 20-500 мкм. Выбирая конструкцию, будет правильным обратить внимание на фото и разобраться в технологических особенностях. Например, есть приборы с автоматической функцией обратной промывки. Это значит, что пользователю не придется разбирать фильтр для удаления остатков грязи.

Как правило, сетчатые фильтры оснащаются клапаном регулировки давления, располагающимся на выходе. Кроме того, для квартиры устройства выполняются из прозрачного пластика (для холодной воды) или прочного металла (для горячего потока). Достоинствами модели можно назвать функцию защиты внутреннего трубопровода и бытовых приборов от гидравлических ударов, скачков давления и мусора. Совмещение фильтра предварительного очищения с манометром поможет регулированию выходного давления потока жидкости.

Малые габариты, прочность, практичность и удобство пользования – явные плюсы данного оборудования. Но важно знать, что фильтры с функцией обратной промывки требуют монтажа только в систему скважины, оборудованной дренажной трубой, куда будет сливаться поток жидкости с примесями.

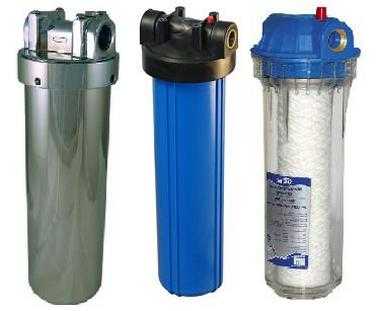

Картриджные фильтры грубой очистки

Картриджные модели предельно хорошо улавливают даже мельчайшие пылевые взвеси

Это патронная система, представляющая собой корпус-колбу с наличием нескольких сменных картриджей. Способность задерживать частицы до 30 мкм, разнообразие моделей, подразделение на установку приборов на холодную/горячую воду обусловили популярность моделей. Однако, при всех преимуществах, оборудование для очистки потока из скважины имеет ряд недостатков:

Рекомендуем к прочтению:

Необходимость частой замены картриджей, особенно, если скважина пробита на песок;
Обязательные осмотры и регулировку давления;
Неприменимость подобных приборов для потоков повышенной мощности.

Но при этом, картриджные модели предельно хорошо улавливают даже мельчайшие пылевые взвеси, а также хлорные соединения (это касается угольных приборов). А вот прибор чулочного типа справится с волокнистыми загрязнениями типа тины, водорослей и даже глинистой жижей.

Мешочные фильтры

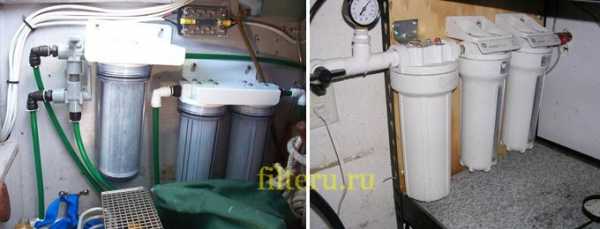

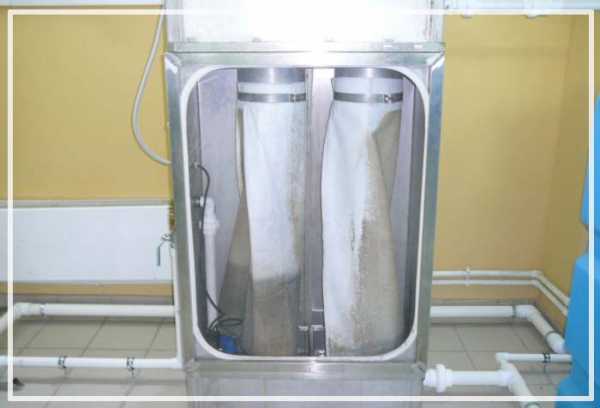

Пример установки с мешотчатыми фильтрами очистки воды

Как видно на фото, это разновидность картриджных приборов, где пустая колба заполняется гранулированным материалом. Повышенная эффективность очистки конкурирует с весьма высокой ценой оборудования. Что касается промывки, то мешочные конструкции лучше поручить специалистам.

Высокоскоростные очистные конструкции

Такие фильтры больше применяются для первичной обработки воды в промышленных масштабах. Представляя собой колонну-емкость, наполненную фильтрующим материалом, конструкция обладает огромной пропускной способностью и может задерживать частицы разных фракций, начиная от 30 мкм.

Являясь лучшими конструкциями для предварительной очистки воды из скважины, приборы имеют некоторые недостатки:

Серьезные габариты;
Располагать прибор следует только в помещениях, где поддерживается теплая температура;
Для обеспечения процессов регенерации, фильтрам для воды требуется трубопровод дренажного назначения, его придется установить дополнительно.

О производителях

Перед покупкой фильтра изучите отзывы о продукции выбранного производителя

Определяясь с прибором для первичной очистки воды из скважины, стоит обращать внимание на производителей. Лишь немногие предлагают товар действительно хорошего качества, поэтому не пренебрегайте отзывами, фото моделей и описаниями технических характеристик.

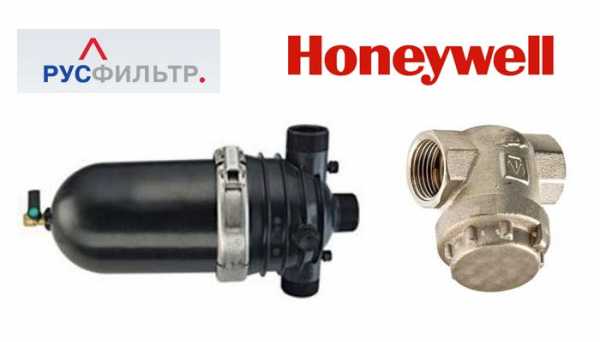

Самыми известными являются следующие:

Honewell. Компания предлагает оборудование, очищающее от мелкого мусора, песка, глины и тины. Приборы отличаются хорошей защитой от скачков давления, удобством монтажа и применения.

Arkal. Предоставляет оборудование для чистки воды, оснащенное специальными полимерными дисками, не подверженными коррозии и отлично противостоящими скачкам давления. Приборы данной израильской компании отличаются абсолютной надежностью в работе и долгим сроком эксплуатации.
Русфильтр. Это приборы, которые на 100% адаптированы под наши условия работы. Применяются там, где поток насыщен мелкими частицами песчаной взвеси, тиной и глиной. Отличительная черта – предельный контроль за качеством оборудования. Среди моделей крайне редко встречаются бракованные приборы. Недостаток – малая эргономичность и сложность обслуживания.
Valtec. Огромный ассортимент оборудования на любой вкус и кошелек. Достоинства: материалы латунь и бронза, а фильтрационный элемент всегда из нержавейки. Долгий срок эксплуатации (до 30 лет), удобное обслуживание и практичность. Недостаток один – это совместный проект, поэтому нужно крайне осторожно подходить к выбору моделей и лучше покупать у официального дилера.

vodakanazer.ru

Фильтры для очистки воды из скважины

Если вода подается в дом из скважины, она требует очистки. Песок, глина, железо, марганец, нитраты, бактерии, сероводород — это далеко не полный перечень того, что может в ней содержатся. В зависимости от степени загрязненности подбирается оборудование — отстойники, аэраторы, фильтры. Чтобы фильтры для очистки воды из скважины были подобраны верно, необходим ее химический анализ, причем, желательно развернутый: можно будет более точно подобрать оборудование для очищения.

Ступени очистки

Содержание статьи

Очищение воды из скважины проходит в несколько этапов:

Предварительное очищение. На этом этапе из воды, поднятой из скважины, удаляют грубые примеси — песок, растворенную глину, другие механические частицы. Сделать это можно двумя способами: фильтрами грубой очистки или отстойниками. Опускать этот этап очень нежелательно: крупные частицы быстро забивают фильтры тонкой очистки и даже могут их поломать.
Удаление железа, магния и некоторых других химических примесей и газов.
Умягчение — выведение солей методом ионного обмена, при этом соли выпадают в осадок и их остатки удаляются на следующей стадии.
Тонкая очистка и обеззараживание. На этой стадии происходит биологическая очистка от микроорганизмов и бактерий. А фильтры тонкой очистки отсеивают мелкие частицы.
Питьевая подготовка. На этой ступени ставят обычно фильтры, работающие по принципу обратного осмоса. Через них прогоняется только та часть жидкости, которая идет на приготовление пищи или на питье.

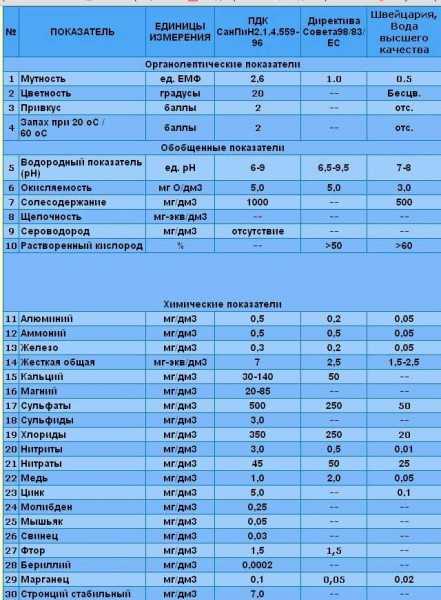

Разные нормативы питьевой воды

В каждом конкретном случае количество ступеней очистки определяется исходя из анализа воды из скважины. Если содержание каких-либо веществ превышает норму, подбираются способы уменьшения их концентрации и оборудование для этого.

Про системы автополива можно прочесть тут.

Как очистить воду из скважины от песка

Удаление песка или частичек глины, ила, других крупных частиц происходит на фильтре, опущенном в скважину. Делают это при помощи простых механических фильтров — пластинчатых или песчаных и называют эту стадию — ступенью грубой очистки.

Если взвеси много, одним фильтром не обойтись: он будет быстро забиваться. Практичнее поставить систему с ячейками разных размеров. Например, вода из скважины попадает на фильтр, улавливающий частицы размером до 100 мкм, затем установлен фильтр со степенью очистки до 20 мкм. Они уберут практически все механические примеси.

Типы фильтров

Фильтры грубой очистки бывают: сетчатые, кассетные (патронные) или засыпные. Сетчатые чаще всего ставятся в самой скважине. Они представляют собой полую трубу чуть меньшего диаметра, чем ствол скважины. В стенах трубы просверлены отверстия или проделаны щели (форма отверстий зависит от грунта), сверху намотана проволока, а по ней — сетка. Ячейка сетки выбирается в зависимости от типа грунта водоносного слоя: она должна задерживать основную массу загрязнений и в то же время не забиваться. На этой стадии задерживаются самые крупные примеси, которые к тому же могут повредить насос. Но часть твердых частиц все равно поднимается на поверхность. Они удаляются в процессе дальнейшей очистке.

Сетчатые фильтры устанавливают в скважины. Они отфильтровывают песок и другие грубые примеси

Иногда поставить фильтр в скважине нет возможности. Тогда всю очистку переносят на поверхность. Для очистки воды из скважины в этом случае используют кассетные или засыпные фильтры. В кассетных стоит сменный картридж — система мембран, измельченный древесный уголь, и т.п. на которых оседает песок и другие крупные загрязнения.

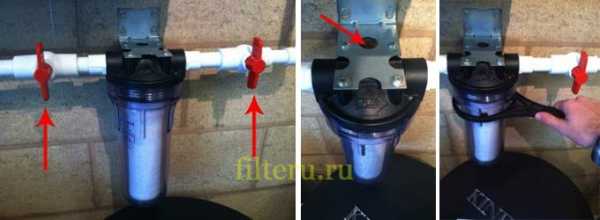

Время от времени картриджи засоряются и их нужно менять. Периодичность зависит от степени загрязнения воды и интенсивности ее использования. Иногда один картридж быстро забивается. В этом случае имеет смысл ставить два фильтра с разными степенями очистки. Например, первый задерживает частицы до 100 мкм, а стоящий за ним уже до 20 мкм. Так и вода будет чистой и картриджи придется менять реже.

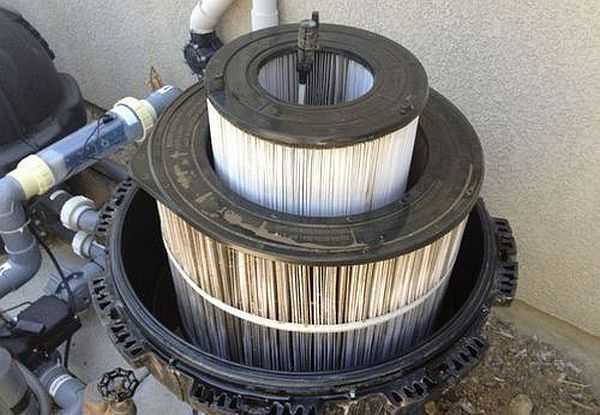

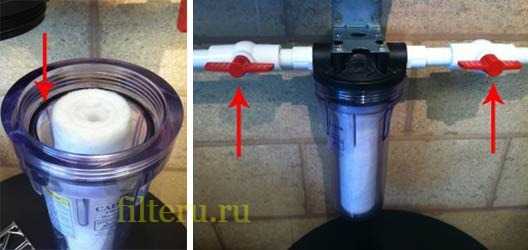

Один из видов картриджей для фильтрования воды в частном доме

В засыпных фильтрах в емкость насыпают сыпучий фильтрующий материал — песок, измельченная ракушка, специальные фильтраты (например, BIRM (БИРМ)). Простейший механический фильтр — бочка с песком, имеющая функцию промывки. Один нюанс: при наличии большого количества растворенного железа предпочтительнее все-таки засыпать специальный фильтрат, он одновременно является еще и катализатором, который окисляет растворенное железо и марганец, заставляя их выпадать в осадок.

В зависимости от размеров частиц засыпки такого фильтра, задерживаться могут довольно мелкие частицы. Иногда ставят два таких фильтра подряд, только с разной засыпкой — сперва вода попадает в тот, где фильтрат имеет большие размеры, потом с более мелким наполнением. Насыпные фильтры для очистки воды из скважины хороши тем, что требуют замены засыпки примерно раз в три года. И этим они отличаются от пластинчатых, фильтр которых надо менять гораздо чаще: иногда и раз в месяц, иногда — раз в три-шесть.

Но чтобы очистка при помощи засыпного фильтра была эффективной, они нуждаются в периодической промывке фильтрата. Обычно это происходит путем перекрывания одних кранов и открывания других. В этом случае вода идет в другом направлении, вымывая основное количество накопленных осадков.

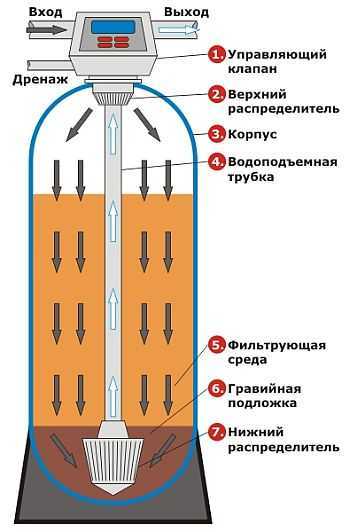

Принцип очистки воды в засыпном фильтре

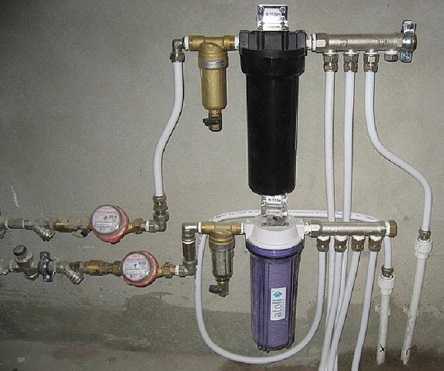

Пример сборки двух последовательных фильтров для очистки воды от грубых примесей смотрите в видео.

Как сделать желонку для очищения скважины можно прочесть тут.

Как очистить воду из скважины от железа

Самая распространенная проблема с поднятой из скважин водой — превышенное содержание железа. Если говорить о санитарных нормах, то допустимый уровень железа в воде — 0,3 мг/л. Если концентрация повышается, появляется специфический привкус. При содержании железа более чем 1 мг/л изменяется уже цвет — после непродолжительного отстаивания появляется характерный рыжеватый — ржавый — оттенок.

Достоверных данных о возникновении патологии или развитии каких-либо заболеваний при употреблении воды с повышенным количеством железа нет, но напитки и пища имеют далеко не самый привлекательный вид и вкус. Зато такая вода может помочь при пониженном содержании гемоглобина в крови, если вы будете достаточно долго пить ее. Тем не менее, воду от железа чаще очищают, причем, как минимум, до санитарных норм. Причина — железо осаждается на бытовой технике, что часто становится причиной выхода ее из строя. Для удаления железа из воды есть несколько типов оборудования.

Обратный осмос

Это, пожалуй, самый эффективный способ: удаляются практически все частицы. В этом оборудовании для очистки воды стоят специальные мембраны, которые пропускают только молекулы h3O. Все остальные оседают на фильтре. Специальная система очистки позволяет в автоматическом режиме удалять накопленные загрязнения, которые отводятся в канализацию или сливную яму.

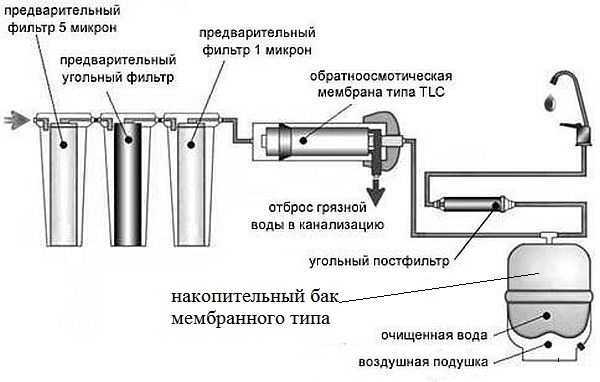

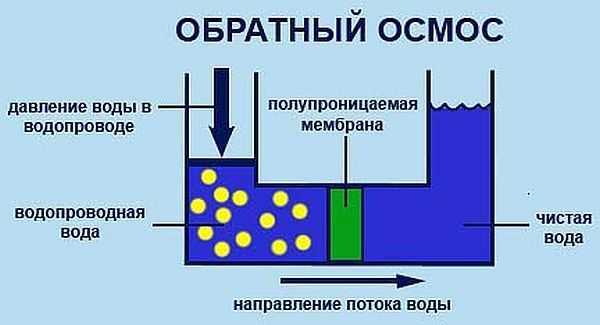

Принцип работы системы обратного осмоса: очищает воду специальная мембрана

Обратный осмос удаляет не только железо, но и все другие растворенные в воде вещества. Проблемой являются нерастворимые частицы, в том числе песок и трехвалентное железо (ржавчина): они забивают фильтры. Если у вас большое количество этих примесей, перед оборудованием обратного осмоса необходимы будут фильтры грубой очистки (описанные выше). Еще один нюанс: устанавливается это оборудование на водопроводную трубу и работает под определенным давлением.

Пример системы очищения воды из скважины с фильтрами предварительной очистки и системой осмоса для подготовки питьевой воды. Мембранный бак тут необходим для создания постоянного давления в системе

И все-таки главным недостатком такой системы является ее высокая стоимость, причем фильтры тоже недешевы, а менять их нужно примерно с той же периодичностью, что и в картриджных установках (раз в один-три месяца). Потому чаще всего это оборудование ставят для подготовки питьевой воды — устанавливают под мойкой, выводят отдельный кран и используют только для питья или приготовления пищи. Для очищения остальной воды — на технические нужды — используют другие методы и способы.

Фильтры для очистки воды из скважины с ионообменными смолами

По устройству они очень похожи на картриджные, но стоят в них особые фильтры со смолами, которые железо замещают натрием. Одновременно происходит умягчение воды: связываются также ионы магния и калия. Это оборудование имеет несколько типов устройств. Для небольших объемов подходят картриджные фильтры, для больших их уже недостаточно и устанавливают фильтрующие колонны, которые могут обеспечить чистой водой при значительном расходе. Именно поэтому при подборе фильтров и оборудования для очистки воды из скважины требуется еще средний и пиковый расход: чтобы правильно выбрать производительность.

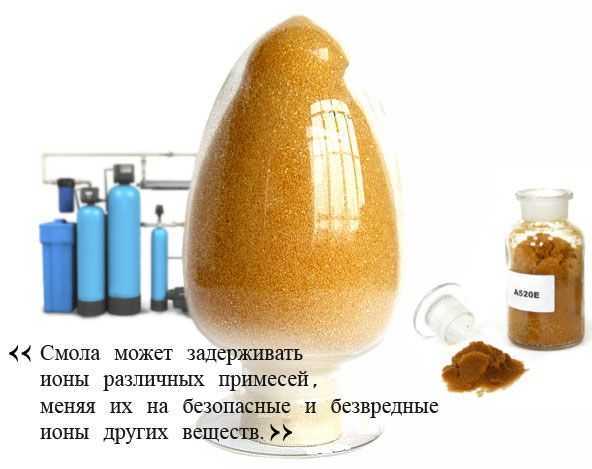

Ионообменные смолы заменяют вредные вещества на нейтральные

Удаление железа из воды аэрацией

Фильтры для очистки воды из скважины — это эффективное, но далеко не дешевое оборудование. Решить проблему можно проще: при помощи аэрации. Дело в том, что в воде присутствует железо в двух формах: растворенная двухвалентная форма и выпадающая в осадок трехвалентная. Принцип аэрации основан на добавление в воду кислорода, который окисляет двухвалентное железо, растворенное в воде до трехвалентного, которое и выпадает в осадок в виде ржавого осадка. Кроме ржавчины этот метод нейтрализует марганец, сероводород (дает запах тухлых яиц), аммиак.

Напорные системы аэрации

По устройству аэраторы можно разделить на безнапорные и работающие под напором. Напорный аэратор состоит из колонны аэрации и компрессора, который нагнетает воздух. В верхней части колонны есть автоматический спускной клапан, который отводит излишки воздуха. В него может попадать вода, так что он подключен к системе канализации.

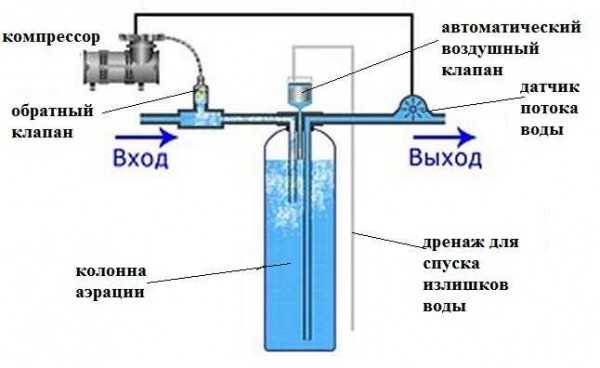

Способ очищения воды от железа при помощи напорной аэрации

Вода забирается из нижней трети аэрационной колонны, но не слишком низко, так как на дне скапливается нерастворимый осадок — результат очищения. Система включается только при наличии расхода воды. Для этого на выходе стоит датчик потока. Как только кран открыли, включается компрессор, закрыли, он отключился.

Напорная система аэрации тоже не самое дешевое удовольствие. Но она необходима, если содержание железа или других растворенных веществ превышено в 30 и более раз. Иначе от такого количества загрязнений не избавишься: фильтры будут очень быстро засорятся.

Безнапорные системы аэрационной очистки воды

Второй вид системы аэрации — безнапорная. В ней имеется большая емкость, в которой отстаивается вода. Объем емкости — от 600 литров, но вообще он зависит от расхода воды: потребляться должно не более 50-60% от имеющегося объема, чтобы осадок оставался на дне.

Вода в емкость подается сразу из скважины. Уровень воды может контролироваться датчиками — нижнего и верхнего уровня или, как на фото, поплавковым выключателем скважинного насоса. Чтобы обезопасить систему от переполнения чуть выше критического уровня делается патрубок сброса воды. Уходить он может в дренажную или канализационную системы. Важно, чтобы имелись какие-то визуальные датчики того, что воды в баке набралось слишком много.

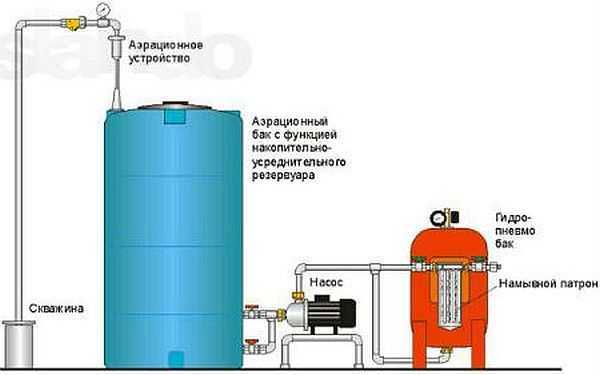

Безнапорная система аэрации для очищения воды из скважины от железа, марганца, других примесей и растворенных газов

Работает такая система так: До необходимого уровня в бак набирается вода, после чего насос отключается. Для очищения воды включается компрессор (можно мощный для аквариумов), который подает воздух в бак. Он распределяется через рассекатель, который находится примерно на половине глубины.

Для обеспечения постоянного давления в системе воду из емкости можно откачивать при помощи насосной станции. Отбор воды происходит из нижней трети, но не с самого дна (через Кран 1): тут скапливается самая чистая вода. Она через Кран 3 попадает в насосную станцию и оттуда через тройник и Кран 5 идет в систему.

В схеме выше предусмотрена также система очистки. В этом случае закрывается Кран 2 и Кран 5, открываются Кран 2 и Кран 4. Осадки со дна при таком положении запорных элементов сливаются в канализацию или дренажную систему. После того как осадки удалили, нужно спустить еще некоторое количество чистой воды, чтобы промыть хорошо все трубы. Только когда в канализацию пойдет чистая вода, все краны можно возвращать в исходное положение.

Еще один способ организации очистки воды из скважины

О системах капельного орошения можно прочесть тут.

Системы очистки воды из скважины своими руками

Один из вариантов самодельной очистки воды из скважины по методу аэрации продемонстрирован на фото ниже. Тут использованы две ступени аэрации для более полной очистки воды и удаления всех примесей. Необходимость второй ступени определяется исходя из результатов очистки первой ступени: далеко не всегда качество удовлетворительное. Повторная аэрация может в этом помочь, но это — далеко не единственный выход: можно поставить один из фильтров. Он будет хорошо справляться с задачей, и забиваться будет редко.

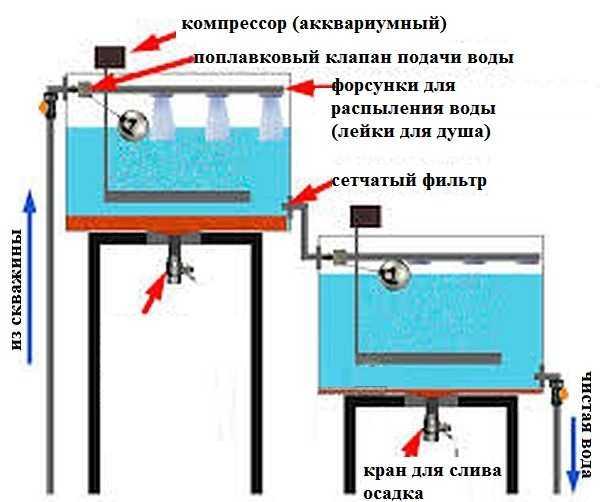

Двухступенчатая система очистки воды из скважины

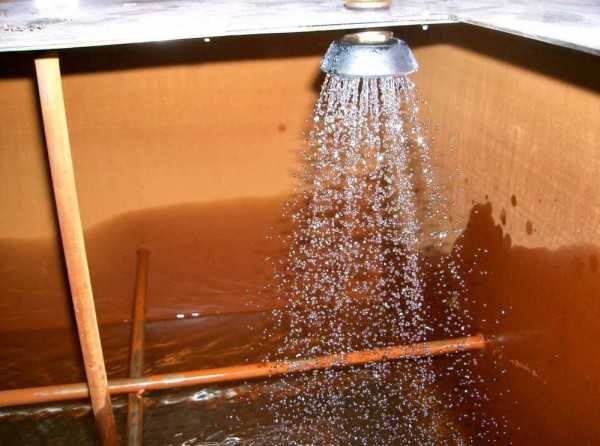

В данном варианте вода из скважины подается через лейки для душа. Таким образом происходит первичное обогащение кислородом. Также имеется погруженный распылитель от аквариумного компрессора. Уровень воды контролируется поплавковым переключателем (используются для контроля воды в бассейне). В нижней части емкости имеется кран для слива отстоявшихся веществ.

Из первой емкости отбор воды происходит также, как и в предыдущем варианте, из нижней трети. система там организована аналогично. Оттуда вода может подаваться на фильтр финишной очистки и обеззараживания, а потом разводится по дому.

Еще один пример самодельной системы очистки воды из скважины смотрите в видео.

Советы самоделкиных по очистке воды

Если говорить о самодельных системах, очистки воды из скважины, то часто используют разные подходы и методы. Вот несколько цитат:

Я железо удаляю дешево и просто. У меня бак на 120 литров. Я в него насыпаю 7-10 граммов извести, потом 4-5 часов продуваю компрессором из аквариума и 3 часа даю отстояться. Потом воду подаю на фильтр с картриджем на 2 микрона, а оттуда уже в систему. Этот способ сделал на даче. Меняю фильтр раз в месяц. Другу дома сделал систему больше — на 500 литров. Там работают два компрессора 12 часов. Если увеличить их мощность, время можно уменьшить.

Так выглядит первичное обогащение воды кислородом в самодельном варианте: лейка душа, через которую течет вода. Только поднимать ее желательно повыше, чтобы больше захватывалось кислорода

Второй вариант не менее интересный:

У меня шло из скважины много песка и ила: расход у меня большой и «тянет» много всякой дряни. Я решил проблему установкой фильтра. Только родную кассету выпотрошил (после того, как фильтр стал негодным), а в нее насыпал дробленых ракушек. Некоторые насыпают мраморную крошку. Работает тоже нормально. Только фракция нужна не мелкая, а то быстро забиваться будет. А потом у меня стоит бак с продувом (аэрацией), а после него уже фильтр, который убирает то, что первые два не смогли. Последний фильтр у меня — бочка с засыпкой БИРМом. В ней есть кран для промывки. Так что раз в пару недель мою я засыпку, а менять ее нужно через три года.

stroychik.ru

Фильтры для очистки воды из скважины: сетка, грубой

Содержание

Скважина, как независимый источник водоснабжения, обладает огромным количеством достоинств, и всё было бы просто прекрасно, если бы не одна ложка дегтя: вода из скважины очень часто не соответствует стандартам питьевой безопасности.

Тут нет ничего удивительного, потому как мы живем в эпоху, когда техногенное влияние человека на экологию превышает все разумные границы, так что любая вода, даже та, которая подается по каналам городского водопровода, изначально является «не совсем» качественной, и требует предварительной очистки и дезинфекции.

Мини-фильтр для скважины со стандартным подключением к водопроводу.

Со скважинной водой ситуация идентичная, вот только заботится об очистке придется лично вам. Впрочем, это не сложно, ведь на сегодняшний день на рынке существует огромное количество фильтров, с помощью которых достигается максимально эффективная очистка питьевой воды.

Что будем чистить в скважине?

Основные проблемы, с которыми вы можете столкнуться после того, как бурение скважины завершилось, это чрезмерное содержание железа в воде, её механическое загрязнение и большая жесткость воды.

Читайте также: эффективные методы очистки воды из скважины от железа.

Повышенная концентрация сероводорода является проблемой не столь распространенной, но не менее неприятной. Для очистки воды от каждого из этих негативных факторов применяются разные фильтрационные устройства.

В целом же, выделяют внешние фильтры, которые очищают уже добытую из скважины воду, и непосредственно скважинные фильтры – устройство грубой механической очистки, которое расположено в середине скважины, и выполняет первичную очистку воды от разнообразных механических загрязнений.

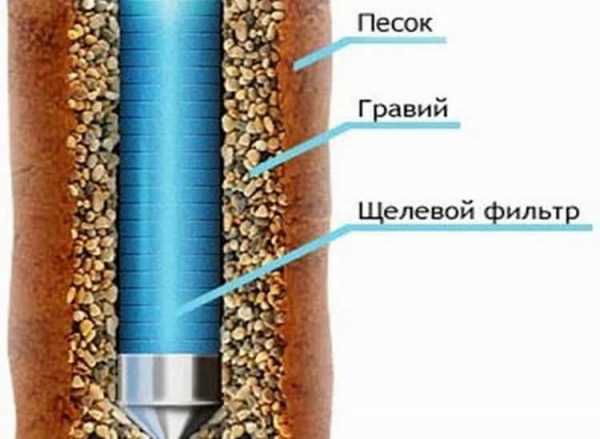

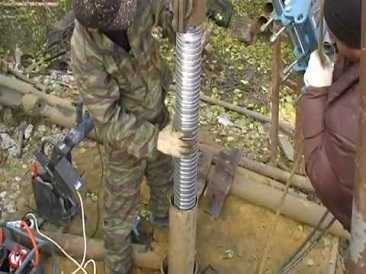

Этап установки механического фильтра-сетки в скважину на песок.

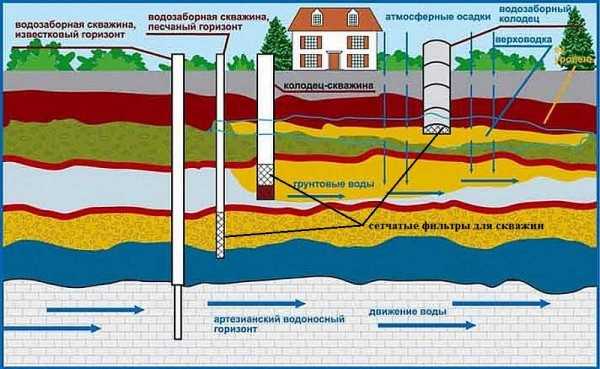

Для начала определим, что в бытовом использовании распространено бурение скважин трех видов:

Артезианские скважины – наиболее глубокие, они находятся в твердых породах, и дают, в основном, чистую воду, которая не требует очистки. Установка фильтра в скважине артезианской глубины не обязательна.
Скважины, бурение которых доходит до известняковых и галечных пород — дают воду загрязненную достаточно крупными механическими частицами, по этому, они требуют весьма простого фильтрующего устройства – перфорированной трубы, в основном, вполне достаточно.
Фильтровая скважина – наиболее проблемный вариант, который требует обязательного наличия фильтра грубой очистки. Бурение таких скважин заканчивается на верхних песчаных водоносных горизонтах, которые дают качественную и вкусную, но очень загрязненную песком воду. В таких случаях, помимо перфорированной трубы, необходима ещё сетка для фильтра скважины.

к меню ↑

Виды скважинных фильтров и их отличия

Все фильтры для внутренней установки в скважине имеют схожие конструкционные особенности. Они представляют собой трубу, которая состоит из нескольких частей – каркаса, который удерживает фильтрующий слой, внутренней емкости для сбора отходов и, непосредственно, самого слоя фильтрации. Именно по последнему элементу конструкции и происходит разделения фильтров на виды.

Читайте также: как выбрать лучший фильтр обезжелезиватель для очистки воды?

Наиболее распространенный вариант подключения фильтра в систему водопровода.

На сегодняшний день наиболее распространенными являются три вида поверхностей для устройств грубой очистки:

Сетчатые;
Проволочные;
Комбинированные (нередко содержат гравийную набивку, и другие минеральные элементы).

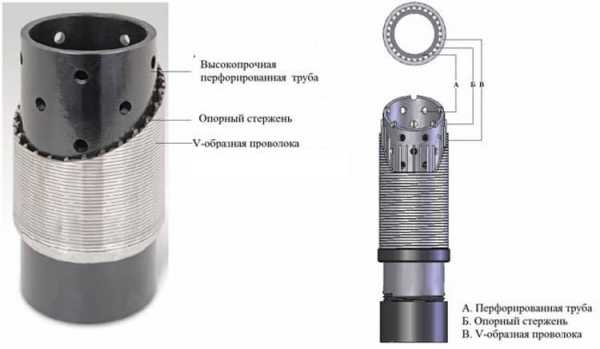

Для начала рассмотрим саму основу конструкции – перфорированную трубу. Обычно, количество пустот в ней составляет около 20-30 процентов от всей площади трубы. В такой трубе, в зависимости от вида фильтра, делаются либо продольные щели, либо круглые отверстия.

Трубы с щелевыми отверстиями имеют лучшую пропускную способность (они являются оптимальным вариантом грубой очистки для абиссинской скважины), однако такая труба будет в большей мере подвержена деформации под влиянием внешнего давления породы.

Читайте также: лучшие проточные фильтры для очистки воды.

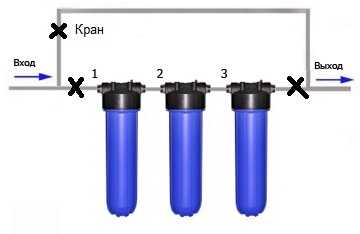

Наиболее распространенная схема подключения нескольких фильтров для воды.

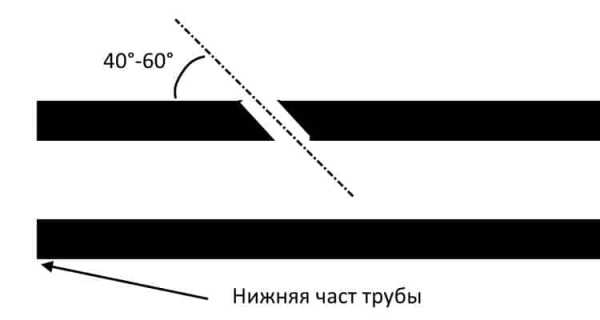

По этой причине щели всегда делают небольшими по размеру, а саму трубу комплектуют дополнительными ребрами жесткости. В принципе, если продуктивность вашей скважины умеренная, а загрязненность небольшая, то форма перфорации на трубе не имеет особого значения, гораздо важнее её надежность и устойчивость, поэтому имеет смысл использовать отверстия.

Также происходит разделение труб по материалам изготовления: наиболее качественными считаются трубы из нержавеющего металла, так как он обладает максимальной стойкостью к коррозии, и полностью безвреден для здоровья человека, чего не скажешь об оцинкованной стали.

Также распространены трубы из пластика, они гораздо дешевле, так что с их применением итоговые затраты на бурение и обустройство скважиныбудут несколько ниже, но такие трубы не могут похвастаться настолько же большим сроком эксплуатации, как нержавейка.

В качестве каркаса, соединяющего трубу и поверхность для грубой фильтрации, в основном используется обычная проволока, реже – вертикально расположенные трубы.

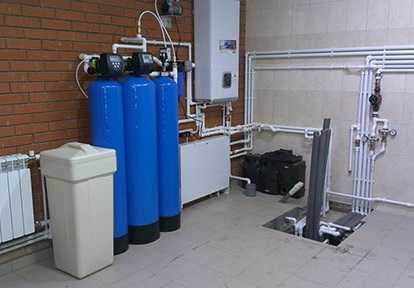

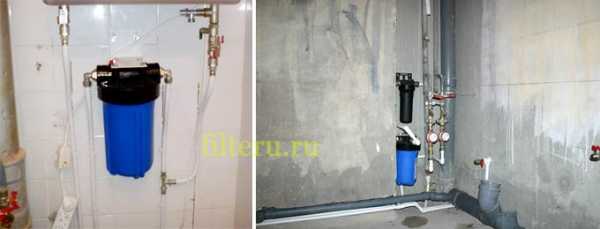

Пример расположения фильтров для скважины внутри дома.

Не стоит пренебрегать каркасом, так как от его качества зависит, будет ли осуществляться нормальная фильтрация воды из скважины и срок жизни фильтра, поскольку очень важной является неподвижная фиксация сетки в местах отверстий для перфорации – вода попадает внутрь трубы под давлением, что требует от общей конструкции максимальной надежности.

Не рекомендуется использовать стальную оцинкованную проволоку, так как со временем она окислится, и отдаст воде вредный для человеческого организма оксид цинка.

И так, мы подошли рассмотрению вопроса по выбору вида поверхности для грубой фильтрации воды. Как было сказано, существуют два основных варианта их исполнения: сетка и смотанная в спираль проволока. Способность фильтрации и технические характеристики данных фильтров зависят от размера ячеек, в случае сетки, и от шага обмотки – в случае проволоки.

Сетка для фильтра скважина является надежным элементом, который, потенциально, обладает более длительным периодом полезного использования.

Это объясняется тем, что в случае механического повреждения одного из участков сетки, из строя выходит лишь несколько кластеров, расположенных рядом с местом повреждения, в то время как вся остальная поверхность сетки будет нормально исполнять свои функции.

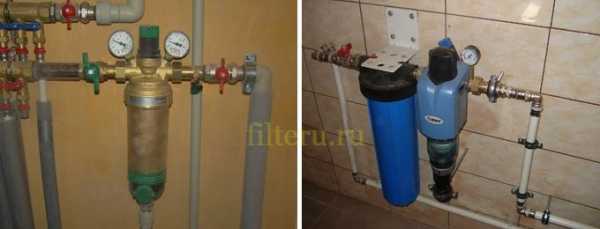

Пример подключения двух фильтров для системы водоснабжения из скважины.

В случае с проволочным фильтром всё не так радужно – фильтрующие свойства потеряет вся часть, между крайними местами крепления обмотки к каркасу трубы, на которой находится поврежденный участок. Но если в изготовлении проволочного фильтра использовалась качественная толстая проволока, шансы его повреждения минимальны.

Фильтровая скважина, которая дает очень загрязненную воду (в основном это характерно для абиссинской скважины, бурение которых останавливается в поверхностных песчаных водоносных горизонтах), требует использования комбинированного фильтра грубой очистки.

В такие фильтры добавляется дополнительный слой из минеральных пород, наиболее часто используется гравий, которые могут задерживать самые мелкие механические частицы.

В наиболее простых вариантах исполнения, фильтровая скважина может просто иметь усыпанное гравием дно, также на рынке существуют устройства грубой очистки, которые оборудованы двумя слоями фильтрующей сетки, между которыми расположен шар гравия.

В целом же, можно сделать вывод, что наиболее качественную очистку воды обеспечивают сеточные фильтры с дополнительным гравийным слоем.

Читайте также: какие установки фильтрации и обезжелезивания лучше?

Пример компактного расположения фильтров и гидроаккумулятора под кухонной мойкой.

к меню ↑

Установка скважинного фильтра

Стоит помнить, что основное фильтрующее оборудование, как правило, устанавливается на весь срок эксплуатации скважины, так что решение этого вопроса требует повышенного внимания.

Внутрискважинные фильтры монтируют сразу после того, как завершилось бурение скважины, следуя таким правилам:

Для начала нужно подготовить само отверстие скважины: ещё раз проверьте её глубину, она может отличаться от первоначальной, так как за прошедшее после бурение время мог произойти небольшой обвал земли.
Если предусмотрена обсыпка гравием дна скважины, то фильтр опускается непосредственно на уже насыпанный слой.
Спуск устройства необходимо выполнять плавно, на протяжении всего прохождения длинны скважины.
После того как фильтр опущен, со скважины удаляются все элементы, которые выполняли функцию изоляции водоносного слоя.
После того как осадная колонна поднята до необходимого уровня, при котором фильтр открыт, можно приступать к извлечению спусковых устройств.
Для придания дополнительной устойчивости каркас фильтра может быть обсыпан небольшим слоем гравия.

к меню ↑

Монтаж системы для очистки воды (видео)

Главная страница » Фильтры для очистки
byreniepro.ru
Фильтры грубой очистки воды для загородного дома
Водоснабжение частного загородного дома осуществляется из скважины, колодца или других источников. В воде может присутствовать множество естественных примесей. Их нельзя назвать опасными, но такие примеси портят вкус и запах воды, оставляют осадок и вредят приборам. Наиболее заметны механические примеси, делающие жидкость мутной. Это могут быть частицы песка или глины, кусочки ржавчины или растительности. Конкретный состав зависит от источника. Именно от них в первую очередь требуется очистить воду. Только после грубой механической очистки она может быть направлена для освобождения от растворенных веществ. Если качество воды из источника неплохое, то механическая очистка может быть единственной. Для проведения такой водоподготовки требуются фильтры грубой очистки воды для загородного дома.
Рис. 1 Схема системы очистки воды в частном доме
Содержание статьи:
Принцип действия фильтров грубой очистки
Процесс механической очистки воды прост. Достаточно на пути потока с загрязнениями поставить ячеистый материал, чтобы механические включения стали задерживаться. Ячейки фильтровального материала по своим размерам должны быть меньше, чем частицы загрязнений.
Технически идея реализована в приборах, которые называются фильтрами механической очистки. В зависимости от характера фильтровального материала они бывают грубой и тонкой очистки. На входе воды в домашний водопровод, осуществляют грубую очистку.

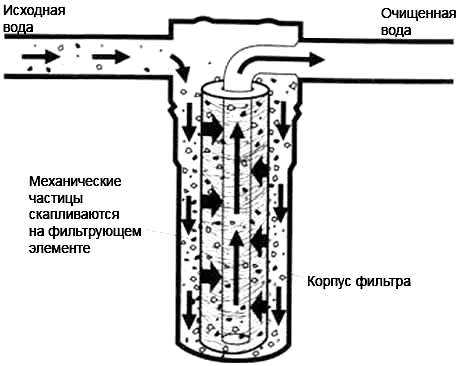

Рис. 2 Схема грубой фильтрации воды
Фильтр грубой очистки состоит из корпуса и фильтрующего элемента. Корпус крепится на водопроводную трубу, а фильтрующий элемент располагается внутри, на пути тока воды. Степень очистки зависит от размеров ячеек фильтровального материала. Чем они меньше, тем лучше будет выполняться очистка воды из скважины в загородном доме.
По мере использования фильтрующий элемент загрязняется. Его требуется промывать или заменять. Если используется вариант, требующий промывки, то после очищения он может использоваться снова.

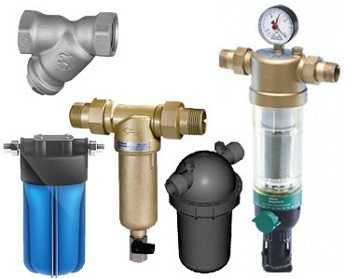

Виды фильтров механической очистки
Фильтры грубой очистки делятся на несколько групп на основе своих характеристик. Основное разделение осуществляется по типу конструкции. По этому признаку приборы бывают сетчатыми, картриджными и напорными.
Рис. 3 Внешний вид грязевика — фильтра для воды для частного дома
Сетчатые фильтры удерживают наиболее крупные механические включения. Они отличаются по форме и характеру промывки сетки. Наиболее простыми являются фильтры грязевики. Они просто устроены, не создают сложностей при эксплуатации.
Другой вариант сетчатого фильтра – магистральный. У него имеется колба, в которой располагается сетчатый фильтр. Благодаря большим размерам увеличивается фильтрующая площадь. Очищение воды улучшается и ускоряется.
Фильтры очищаются вручную или при помощи автопромывки. Во втором случае требуется сделать дренажный отвод, чтобы грязная вода после промывки уходила в канализацию. В некоторых случаях владельцы просто ставят емкость под выводное отверстие фильтра, но в этом случае невозможно установить полностью автоматическую систему.
Рис. 4 Сетчатый прибор для очистки воды для частного дома
Вторым видом фильтров грубой очистки являются картриджные. По форме они схожи с магистральными, но крупнее размерами. Состоят фильтры из верхней части, которая крепится на водопроводную трубу, и колбы. В колбе находится фильтрующий материал. Используют полимерные варианты, которые отличаются долговечностью и химической инертностью.
Рис. 5 Картриджные фильтры для очистки воды
Картриджные агрегаты способны удерживать частиц величиной от половины микрометра. При сильной загрязненности воды рекомендуется устанавливать сразу два вида фильтров. Сначала грязевик, улавливающий крупные, видимые частицы, а затем картриджный вариант для устранения мелкой взвеси.
Высокоскоростные напорные агрегаты – третий вариант приборов для грубой очистки. Они редко используются в загородных домах. Эти устройства отличаются большими габаритами и производительностью. Их используют в тех случаях, когда требуется отфильтровывать значительные объемы за относительно короткий срок и при высокой концентрации загрязнителей разных размеров.
Существуют и другие классификации фильтровальных приборов. Они бывают бытовыми и промышленными. В этом случае отличаются только размеры и производительность, а принцип работы остается прежним.
По размерам ячеек сетки выделяют мелкоразмерные и крупноразмерные варианты. Обычно показатели варьируются в пределах от двадцати до четырехсот микрометров.
Как выбрать фильтрующий прибор?
Чтобы выбрать фильтр для механической очистки воды в загородном доме, необходимо обращать внимание на несколько характеристик.
Первоначальное качество воды. Для определения показателя делают анализ воды в лаборатории. Если в пробе присутствует большое количество песка, глинистых частиц или других включений, то обязательно требуется грубый фильтр с крупными ячейками. Мелкие быстро засорятся, что снизит напор в системе. Для тщательной очистки устанавливают еще один прибор.
Количество потребляемой воды. Для семьи требуется индивидуальный расчет. Фильтры грубой очистки воды находятся в начале системы, то учитывать надо не только воду, употребляемую в пищу, но и затраты на мытье, стирку и другие процессы. Подбирают варианты с достаточной пропускной способностью. Чем больше используется воды в день, тем чаще придется промывать фильтрующий элемент от загрязнений.
Плюсы и минусы приборов механической фильтрации
Механические включения в воде обычно не опасны для здоровья человека, но могут доставлять множество неприятностей. Они создают осадок, забивают трубы и сантехнические приборы, ухудшают органолептические характеристики. Справиться с ними помогают фильтры механической очистки. Они задерживают механические частицы, не изменяя химический состав воды.
Основными преимуществами приборов грубой очистки являются следующие.
Относительно невысокая цена. Приборы простые, состоят из небольшого количества частей и имеют небольшой размер, что отражается на стоимости.
Приборы легко обслуживать и можно это делать самостоятельно. В них нет сложных частей, которые требуют присутствия специалиста.
Установить фильтр можно собственными силами.
Приборы компактны и не занимают много места.
Существуют у фильтров грубой очистки и недостатки, которые требуется учитывать. Это замена фильтрующего материала, если фильтр непромывной, или промывка. В первом случае потребуются финансовые затраты, которые стоит учитывать при расчете стоимости эксплуатации. Во втором – нужно время, которое будет затрачиваться на разборку корпуса и промывку сетки. Гораздо удобнее самопромывные варианты.
Другой недостаток связан с характером работы фильтра. Он задерживает только механические частицы, а растворенные и бактериальные загрязнения не удаляются. Для их устранения потребуются специализированные приборы.
Еще один минус заключается в уменьшении напора воды, когда фильтрующий материал забивается. Поможет восстановить напор только замена наполнителя или промывка сетки.
Когда планируется система водоочистки в дом, следует учитывать характер источника и наличие элементов задерживающих загрязнения. Так при бурении скважины устанавливают скважинные фильтры, удерживающие крупные частицы. При заборе воды для дома из колодца или водоема, также используют защитную фильтрацию, чтобы насос не вышел из строя. Все эти устройства для очищения воды уменьшают количество включений, попадающих в водопроводную систему.
Советуем почитать: Кран для фильтра питьевой воды
Возможно вам также будет интересно почитать:
Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.
oburenie.ru
Какие фильтры грубой очистки для воды лучше?
Содержание
Какой бы глубокой не была скважина, расположенная на Вашем участке – качество воды в ней все равно будет не идеальным. И для того, чтобы водопроводная система не загрязнялась всевозможными примесями (от железа до песка и ила) – актуальна установка системы очистки, которая будет предотвращать попадание грязи.

Фильтр грубой очистки
Это благоприятно скажется как на вкусе и качестве питьевой воды, так и на состоянии оборудования (котла, стиральной машины, запорно-регулирующей арматуры, трубопровода), которое также страдает от загрязненной жидкости. И самым первым этапом избавления от примесей является чистка воды на фильтре грубой очистки.
Назначение и особенности фильтров
Как можно понять из названия, фильтр грубой очистки необходим для улавливания самых крупных взвесей, которые могут содержаться в поступающей в дом (квартиру) воде. Это, в первую очередь – песок, ил, различная органика. По этой причине устройство устанавливается в самом начале системы очистки – перед фильтрами других типов.
Его установка необходима по следующим причинам:
фильтр предотвращает попадание твердых взвесей в систему водопровода и отопления;
следующие следом фильтры (тонкой очистки, аэрационные, обезжелезиватели, умягчители) получают меньшую нагрузку – за счет того, что до них попросту доходит меньше примесей.
Как следствие из первого пункта – предотвращается попадание грязи в оборудование:
внутрь стиральной машины;
бачка унитаза;
насоса;
водонагревателя;
гидроаккумулятора;
кранов;
посудомоек.
Виды фильтров грубой очистки воды различных типов.
Каждое из перечисленных выше устройств имеет определенное требование к качеству воды. К примеру, установка стиральной машины (а также посудомоек и котлов) должна выполняться только при наличии фильтра – этот пункт отдельно указывается в инструкции.
В противном случае срок работы стиральной машины существенно сокращается – поскольку устройство ее достаточно сложное, и твердовзвешенные примеси могут повредить отдельные детали.
Да и обычный водопроводный кран на Вашей кухне также вряд ли хорошо перенесет наличие грязи в воде – его запорно-регулирующее устройство (шар с отверстием) может забиться или начать хуже открываться-закрываться. Особенно этот нюанс касается дорогостоящих устройств – той же стиральной машины от какого-нибудь известного бренда, в первую очередь.
Помимо этого, плохое качество воды способно навредить и счетчикам – покупка и установка которых стоит также недешево.
Что касается фильтров другого типа – их работа (при наличии этапа грубой очистки воды) существенно упрощается – поскольку в них будет поступать меньшее количество примесей. Как следствие – Вам придется реже менять картриджи, а значит – экономить.
Помимо применения в квартирах и домах, использование устройств этого типа не менее актуально и на производственных объектах – промышленный фильтр грубой очистки в этом случае исполняет ту же функцию:
к меню ↑
Виды фильтров грубой очистки
Само по себе устройство фильтра предельно простое: по сути, это металлическая сетка, которая улавливает примеси из воды. Она заключается в корпус (обычно – металлический), который имеет входящий и выходящий патрубок.

Прямой фильтр грубой очистки с манометром для контроля давления.
Ниже патрубков располагается часть, именуемая отстойником – отделом, где, собственно, и происходит фильтрация. Вначале в этой части снижается скорость воды – что позволяет примесям оседать на дно корпуса, а не уноситься дальше. Затем – жидкость проходит через сетку, которая и задерживает грязь.
Конструктивно исполнение фильтра грубой очистки может отличаться по ряду параметров, которые следует рассматривать отдельно.
В первую очередь следует упомянуть материал, из которого изготавливается сетка. Чаще всего – это сталь, реже – бронза или латунь. Эти прочные соединения устойчивы к механическим повреждениям и выдерживают перепады давления.
Отличие имеется в способе подключения – фильтр может монтироваться в систему посредством муфтового или фланцевого соединения. Различие это предопределяется размерами трубы – при диаметре в 2 дюйма и более используется фланец, если меньше – муфта.
Такими способами обычно монтируется промышленный вариант, в других же случаях используются резьбовые фильтры. Такие бытовые модели актуальны на трубопроводах, проводимых внутри квартир и жилых коттеджей. В этом случае установка может производиться как непосредственно с трубой, так и посредством «американки».
Размер пор – собственно, ключевой качественный параметр, влияющий на то, насколько хорошо фильтр сможет почистить воду. Чем меньше размер ячеек сетки – тем, естественно, больше грязи она сможет удержать. Для фильтра грубой очистки этот параметр варьируется от 50 до 400 мкм.
Читайте также: как выбрать фильтр для очистки воды?
По расположению отстойника изделия также можно разделить на две категории:
Прямой.
Косой.
Косой фильтр грубой очистки воды.
В первом случае отстойник располагается перпендикулярно потоку воды, образуя Т-образный корпус со входным и выходным патрубками. Благодаря такому решению этот отдел может иметь достаточно крупные размеры. Следовательно – прямой отстойник сможет лучше очистить проходящую через нее воду.
Косое исполнение корпуса легко определить визуально – в этом случае отстойник устанавливается под углом к потоку воды. Это снижает эффективность по сравнению с прямым фильтром. Ненамного, конечно – бытовые фильтры этого типа тоже успешно справятся с задачей.
Однако применять их лучше всего там, где установка прямой модели попросту невозможна – из-за недостатка свободного пространства (к примеру – когда трубопровод пролегает слишком близко к полу или к другой трубе).
Одним из относительно новых и очень полезных нюансов является еще и способ очистки самого фильтра – ведь отстойник рано или поздно переполнится накопившейся грязью, которую нужно будет оттуда удалять. В этом плане изделия делятся на две категории:
Грязевик.
Фильтр с системой промывки.
Первый вариант – непромывной. К этой категории относятся косые устройства и некоторые прямые. В этом случае отстойник закрывается снимающейся крышкой – через которую можно очистить устройство от грязи.
Его недостаток заключается в том, что чистка в этом случае требует разборки устройства – крышку придется вначале открутить, а затем – установить обратно.

Прямой фильтр грубой очистки воды с манометром и сливным краном.
Второй вариант более удобен – в этом случае корпус комплектуется краном. Чистка проводится предельно просто: кран открывается, и отстой сливается в подставленную емкость.
В продаже можно найти еще более совершенный вариант – самоочищающийся фильтр грубой очистки. Такое устройство комплектуется двумя датчиками – один устанавливается на входе, второй – на выходе. Замеряя давление, датчики фиксируют его перепад – если на выходе (после очистки) оно снижается – значит, самоочищающийся фильтр загрязнился.
Чистка его производится через клапан, который открывается и выпускает осадок. Самоочищающийся фильтр хорош тем, что Вам не придется следить за состоянием узла – он в автоматическим режиме сможет установить необходимость очистки и выполнить ее.
Наиболее известным представителем, выпускающим такие модели, является компания Honeywell. Фильтры от Honeywell применяются чаще всего в промышленности, однако и для бытовых задач предприятие также выпускает ряд моделей, подходящих для водоснабжения.
Конечно, стоят устройства Honeywell на порядок дороже, чем более простые варианты – это, по сути, является их единственным минусом.
Датчиками давления комплектоваться может не только самоочищающийся фильтр грубой очистки – на обычных устройствах (которые приходится чистить вручную) также могут устанавливаться манометры. По ним можно замерять давление, и точно определять, когда именно нужно почистить отстойник.

Сетка фильтра грубой очистки воды.
Еще одним полезным дополнением, которым может комплектоваться фильтр грубой очистки, является редуктор. Таким обычно комплектуются дорогостоящие варианты – та же продукция Honeywell, к примеру.
Использование такого механизма позволяет снижать давление воды на входе в фильтр – тем самым улучшая качество очистки. Вдобавок это гасит гидроудары в системе – что также важно и полезно. Использование таких устройств (не важно – Honeywell или от других марок) актуально и в промышленности, и в быту.
Ну и напоследок можно коснуться еще и вопроса о производителях – ведь не только Honeywell выпускает фильтры грубой очистки воды. Составим список из наиболее известных брендов:
Honeywell.
Bugatti.
Valtec.
TIM.
RBM.
Как уже упоминалось выше – Honeywell известен прежде всего в промышленной сфере, как производитель запорно-регулирующей арматуры. Так что в продаже чаще всего можно встретить продукцию других брендов.
к меню ↑
Правила монтажа фильтра
Правильная установка фильтра – вопрос достаточно важный (не имеет значения, какой именно вариант будет устанавливаться – обычный дешевый грязевик или же дорогой самоочищающийся). Рассмотрим, где и как нужно правильно установить этот узел:

Прямой фильтр грубой очистки воды.
Установка должна осуществляться до счетчика.
Правильно расположить фильтр следует на горизонтальном участке (актуально только для прямых моделей – косые можно устанавливать и на вертикальных сегментах трубопровода).
Установка косого фильтра осуществляется отстойником вниз.
Чтобы правильно установить узел – обращайте внимание на направление стрелки на корпусе: оно должно совпадать с направлением тока жидкости.
Как вариант – фильтры можно устанавливать отдельно перед каждым устройством. В первую очередь это актуально для стиральной машины и посудомойки – эта техника наиболее требовательна к качеству используемой воды.
к меню ↑
Этапы очистки фильтра
Если у Вас установлен не самоочищающийся фильтр – время от времени узел будет требовать очистки. Правильно почистить его можно и собственными руками. Причем делать это следует регулярно – иначе напор воды в систему будет ослабевать.
Проще всего очистка реализована у устройств, имеющих кран – в этом случае достаточно просто открыть его, и слить отстой в подставленную емкость. Для грязевиков процедура будет немного сложнее:
Подачу воды до и после фильтра следует перекрыть.
Требуется открутить гайки на крышке фильтра (с помощью разводного ключа).
Будьте готовы к тому, что при послаблении крепежей из-под крышки польется вода. Так что прежде чем открутить гайки – подготовьте какую-нибудь емкость и подставьте ее под фильтр.
После того, как вода стечет – можно доставать из фильтра сетку. Ее следует очистить от ржавчины, налета, окалины – просто промыв под проточной водой. После чего промыть можно и сам фильтр – приоткрыв кран на подаче воды. Затем можно устанавливать сетку на место и закручивать крышку.
Читайте также: лучшие проточные фильтры для очистки воды.
к меню ↑
Этапы разборки фильтра грубой очистки (видео)
Главная страница » Фильтры для очистки
byreniepro.ru
Какие бывают фильтры для скважины, их виды и конструкция
Добавить в закладки Версия для печати
При обустройстве автономного водоснабжения участка специалисты настоятельно рекомендуют устанавливать фильтр для очистки воды из скважины. Учитывая его стоимость, невольно возникает вопрос в обоснованности такого решения. Помимо этого, многие интересуются в необходимости очистки воды из скважины, при условии ее использования для технических нужд, например, нужен ли фильтр для насоса бассейна. Собранная нами информация поможет найти ответы на эти и другие тематические вопросы.
Содержание статьи
Обоснование необходимости установки фильтра
Как правило, водозаборные скважины бурят до водоносного горизонта из сыпучих или неустойчивых пород, например песок или галечник. В результате этого в воде могут содержаться частицы породы, так называемая механическая примесь. Если не избавиться от нее, то срок эксплуатации скважины существенно сократится, поскольку произойдет засорение ее ствола.
Вода из скважины необорудованной фильтром
Стоит также обратить внимание на то, что большинство погружных насосов не приспособлены для работы с водой, в которой содержатся механические примеси. Под ее воздействием снижается ресурс механизма, в результате сокращается его срок службы.
Чтобы избавиться от этих проблем создается фильтровая зона, не допускающая проникновения в скважину частиц породы. Рассмотрим различные виды таких конструкций, принцип работы и возможность их создания своими руками.
Виды фильтров
Несмотря на различное исполнение, каждая конструкция включает в себя три основных элемента:
Фильтр.
Надфильтровый участок.
Отстойник.
Основная задача любой фильтрующей системы не допустить проникновения примесей породы в трубу скважины и при этом не препятствовать водозабору. Помимо этого данные конструкции обеспечивают дополнительную защиту, предохраняющую ствол от обрушения. Наибольшее распространение получили четыре варианта исполнения:
Дырчатая (перфорированная) система очистки.
Щелевая конструкция.
Проволочная конструкция.
Гравийный фильтр.
Рассмотрим подробно каждый из перечисленных видов.
Дырчатая (перфорированная) система очистки
Ввиду простоты конструкции такая система получила широкое распространение. Основной элемент конструкции – обычная перфорированная труба, как правило, из ПНД. В образцах промышленного изготовления в качестве материала может использоваться нержавеющая сталь (нержавейка). Основное преимущество – высокая эффективность при низкой стоимости. Основные элементы такой конструкции представлены ниже.
Пример самой простой конструкции дырчатого фильтра для скважины
Такое решение может применяться как для абиссинского колодца, так и артезианской скважины, особенно, если последняя не бьет как гейзер, то есть у нее небольшой напор и/или нестабильный слой водоносного известняка.
Как сделать самодельный перфорированный фильтр?
В первую очередь необходимо обзавестись трубой соответствующего диаметра. Идеально для этой цели подходит нефтяной и геологоразведочный сортимент. В крайнем случае, можно использовать пластиковое изделие, при условии, что оно изготовлено из материала, безопасного для человеческого организма.
Также нам понадобится дрель со сверлом соответствующего диаметра. Его необходимо выбрать в зависимости от гранулометрических свойств породы в месте бурения. Подготовив все необходимое можно приступать к процессу изготовления самодельной системы грубой чистки воды. Алгоритм действий следующий:
Отмеряем длину под отстойник. Для этого кладем трубу горизонтально и наносим соответствующую разметку. Обратим внимание, что на следующие моменты:
Участок, в котором будут сверлиться отверстия должен быть не менее четверти длины трубы.
Перфорированная зона должна располагаться таким образом, чтобы при установке фильтра она приходилась на место забора воды (водяной слой).
Начинаем высверливать отверстия, их нижний ряд должен располагаться на расстоянии не меньше метра от края. Расположения отверстий большой роли не играет, но будет правильно, если разместить их в шахматном порядке. Так лучше контролировать расстояние между ними. Оно должно быть в пределах 10,0-20,0 мм.
Процесс перфорирования обсадной трубы для скважины
Отверстия можно делать прямыми, но в идеале сверло нужно направлять таким образом, чтобы образовывался угол 40°-60°, как показано на рисунке
Желательный угол отверстий
Завершив процесс перфорации, необходимо очистить трубу, проще всего это сделать, если установить ее вертикально. После этого производим чистку отверстий и образовавшихся на них заусенец.
На завершающем этапе нижний край трубы устанавливаем пробку. После этого фильтр готов к эксплуатации.
Обратим внимание, что можно несколько увеличить эффективность конструкции, закрыв зону перфорации сеткой или органзой.
Щелевая конструкция
Основное отличие от предыдущей конструкции заключается в том, что забор воды производится не через дыры, а специально прорезанные щели. Это положительно отражается на пропускной способности. Но у данного вида есть и существенный недостаток, который выражается в потери прочности конструкции. Чтобы несколько уменьшить этот фактор, в перфорированной зоне оставляют несколько цельных участков, они играют роль поясов жесткости.
Щелевой фильтр для скважины
Изготовить такой тип конструкции несколько сложнее, чем дырчатую систему. Прорезать вручную равномерные щели практически невозможно, для этого потребуется специальное оборудование, в идеале фрезерный станок.
Алгоритм изготовления приводить нет смысла, поскольку он особо не отличается от предыдущего варианта. Что касается размеров щелей, то они зависят от породы. Их ширина, как правило, от 3,0 до 6,0 мм, длина – 25,0-80,0 мм. Порядок расположения может быть поясным или шахматным. После того, как щели прорезаны, их необходимо почистить. Далее не забываем удалить мусор из трубы, как это делать было описано выше.
Поскольку такой тип фильтрующей системы, в основном, применяется для скважин на песок, то требуется установка дополнительного внешнего фильтра. Для этой цели отлично подходит сетка с галунным или квадратным плетением. Ширина ячеек может быть от 0,1 до 1,0 мм, она подбирается в зависимости от структуры песка.
Проволочные конструкции
Данная конструкция состоит из каркаса, на который наматывается специальная проволока особого профиля. Эффективность такого решения значительно выше, чем у двух предыдущих вариантов. Помимо этого проволочная система отличается высокой надежностью и продолжительным сроком службы. Отрицательная сторона – высокая стоимость.
Проволочные (сетчатые) фильтры для скважин на песок
Самостоятельно изготовить такую конструкцию для скважины загородного дома или дачи, практически нереально даже при наличии необходимых материалов. Для процесса понадобится специальное оборудование и много свободного времени.
Гравийный фильтр
По сути это не отдельный вариант очистной системы, а модернизация щелевой конструкции. Принцип устройства такого сооружения представлен на рисунке ниже.
Гравийное фильтрующее сооружение
Данный способ очистки отлично зарекомендовал себя на породах с песком мелких фракций и большим вкраплением глины. Технология обустройства несложная: бурится скважин с большим диаметром, затем производится обсыпка гравием (от 50-60 мм и более). Важно, чтобы его фракции были примерно одного размера. В идеале гравий должен пройти калибровку. Размеры его частиц должны быть на порядок меньше фракций породы.
Что делать, если произошла кольматация фильтров?
Если забился фильтр грубой очистки, то дальнейшая эксплуатация скважины невозможна. Произвести замену фильтрующей системы или ее прочистку (промывку) не представляется возможным. Следовательно, придется заново вести буровые работы. Основной признак кольматации – снижение дебита скважины.
Кратко о фильтрах тонкой очистки
Системы грубой очистки воды не являются панацей, с их помощью можно избавиться только от содержания фракций породы. В то время как вода может содержать в себе сероводород, железо, соли извести, марганец и другие минеральные соединения. В этом случае потребуется монтаж специализированного очистного оборудования. Но с ним не все так просто.
Эффективную очистку от содержания минеральных примесей, а также нитратов (в случае если водяной горизонт близко к поверхности) можно только после проведения анализа состава воды в специализированной лаборатории. Самому произвести необходимые расчеты и составить схему очистки нереально.
Например, в если воде содержится железо, при его соединении с воздухом пойдет процесс окисления, в результате питьевая вода приобретет характерный привкус ржавчины и желтоватый оттенок. Чтобы избавиться от этого потребуется ставить фильтр с эффектом обезжелезивания. Но это только частично исправит ситуацию, в такой воде обычно присуща повышенная жесткость, следовательно, понадобится также угольный фильтр. Но как быть с неочевидными признаками, например, солевой состав воды может отличаться от нормы, но быть не ощутимым на вкус. Как видите, без точного анализа нельзя обойтись.
Допустим, вы отправили пробу в лабораторию и получили документ с указанием содержания примесей в питьевой воде. Далее необходимо подобрать очистительную систему. На сайтах их производителей можно найти калькулятор, который по составу воды предложит наиболее оптимальную систему.
Мы рекомендуем обратить внимание на такие бренды, как Фибос, Intex, Осмос и Аквафор. У последнего есть линейка магистральных и бытовых проточных фильтров, картриджного типа.
Картриджный фильтр Аквафор
Преимущество данных моделей заключается в том, что можно изменят параметры очистной системы, не производя ее глобальной замены. Объясним на примере, как это работает. Известно, что состав воды даже артезианских источников может меняться. Именно поэтому рекомендуется раз в полгода делать анализ ее состава.
Допустим, у нас установлен водяной фильтр Аквафор, в котором имеются колонки картриджи для удаления сероводорода, солей марганца и снижения жесткости. Анализ очередной пробы показал, что жесткость пришла в норму, а содержание марганца повысилось. Для исправления ситуации достаточно заменить картриджи. Ставим колбу фильтрующую марганец, и снимаем картридж понижающий жесткость, поскольку начался обратный процесс (вода стала менее жесткой).
Богатый ассортимент картриджей позволяет подобрать любое их сочетание, а простой способ изменения конфигурации делает этот процесс необременительным.

www.kanalizaciya-stroy.ru
Как установить фильтр грубой очистки воды
Поступающая по трубам или из скважины вода содержит самые разные примеси биологического и химического характера, а также механические загрязнения, которые могут быть опасны как для здоровья человека, так и для сложных бытовых приборов и дорогостоящей сантехники.
Удалить крупные примеси поможет магистральный фильтр грубой очистки воды.
Его устанавливают непосредственно на месте входа в дом. Также такие приборы еще называют предфильтрами. Они задерживают песчинки, ил и другие загрязнения и подготавливают воду к дальнейшей очистке уже другими фильтрами.
Те, кто приобретал дорогостоящую бытовую технику, наверняка был предупрежден о том, что гарантия производителя будет действовать только в том случае, если на входе будет стоять фильтр, то есть обязательным условием является предварительная очистка. Сантехника реагирует на качество воды, могут появляться разводы и налет, начинают протекать соединения, быстрее требуют замены прокладки.
Даже приборы учета воды могут не выдержать грязной воды и выйти из строя.
Если в доме стоит фильтр тонкой очистки, то предфильтр облегчит его работу, реже потребуется замена картриджей.
Виды фильтров грубой очистки воды для квартиры
ВИДЕО ОБЗОР

В городских квартирах требуется установка разных магистральных приборов на оба типа воды. При этом фильтр для холодной воды ни в коем случае нельзя применять для очистки горячей.
По виду картриджей выделяют следующие типы приборов:
сетчатые,
гофрированные,
намоточные фильтры.
Все фильтры оснащены резервуаром для фильтрации воды, входной и выходной патрубки. Размещение отстойника определяет вид фильтра – прямой или косой. У фильтра косого сетчатого для грубой очистки воды отстойник размещается под углом к потоку воды, у прямого – перпендикулярно потоку.
По способу очистки выделяют приборы с системой очистки и так называемые «грязевики». К фильтрам-грязевикам относятся приборы со снимающейся крышкой. Для очистки устройства потребуется его разборка.
В быту удобнее использовать картриджные фильтры, которые оснащены объемной колбой, внутри которой находится сменный картридж. Забившиеся элементы не подлежат промывке, их нужно заменять на новые.
Различаться оборудование может и по степени очистки
По данному показателю выделяют:
одноступенчатые — для удаления ржавчины, песка, осадка,
двухступенчатые — дополнительно удаляют хлор, глину, органику, неприятные запахи,
трёхступенчатые — делают воду мягче, удаляют железо.
Перед покупкой магистрального прибора важно определиться со следующими параметрами:
тип магистрали (горячая или холодная вода),
требуемый уровень очистки (могут использоваться сетчатые или картриджные фильтры),
вид корпуса (при высоком расходе воды — Big blue, при маленьком Slim Line),
уровень гидравлических потерь (чем выше ваша квартира, тем меньше должны быть потери),
вид картриджа (подбирается после анализа воды).
Для очистки жесткой воды рекомендуются фильтры БС, очистить хлор поможет картридж с активированным углем, избавит от избытка железа фильтр БА, а от накипи защитит картридж с полифосфатом.
ВИДЕО
Рейтинг лучших фильтров грубой очистки воды для дома
Магистральные фильтры Гейзер — применяются для чистки и кондиционирования воды для хозяйственно-бытовых нужд. Выполняют целый комплекс задач — от простейшей до полной обратноосмотической очистки, в результате которой вода становится полностью пригодной для питья.
Корпус может быть из пластика или нержавеющей стали. Представлен большой выбор картриджей для очистки воды любого уровня загрязненности. Замена картриджей оборудования довольно проста, а сами приборы долговечны и надежны.
Еще один лидер рынка — компания «Аквафор», предлагает модели Викинг для установки в городской квартире или на даче. Эффективно удаляют песок и ржавчину, пестициды, тяжёлые металлы, неприятный запах.
Прочный металлический корпус обеспечивает устойчивость к механическим нагрузкам и высокому давлению.
Отличается высокой скоростью очистки — около 25 л/мин. Компактная конструкция позволяет размещать оборудование в неудобных и труднодоступных местах.
Магистральный фильтр грубой очистки воды
Фильтр грубой очистки воды honeywell заслуженно считаются одними из лучших, его преимущества:
запатентованный механизм обратной промывки,
отсутствие необходимости чистки,
повышенная надежность и долговечность.
Не боятся скачков давления, просты в монтаже и использовании.
Израильская компания Arkal производит не менее качественные проточные фильтры грубой очистки для воды, чем предыдущий производитель. Их продукция пока не так популярна в России, зато очень часто используется в европейских странах. Основной очищающий элемент – полимерные диски, устойчивые к коррозии и скачкам давления.
Инструкция по установке — как открутить фильтр грубой очистки воды

Для того, чтобы фильтр работал надежно и без перебоев, рекомендуется придерживаться следующих правил при установке:
намотать на резьбу уплотнитель, который предотвратит протекания,
расположить очищающий элемент внизу, а если это невозможно, использовать фильтр косой формы,
позаботиться о дополнительном укреплении места стыка прибора и трубы, особенно если они из пластика или металлопластика,
перед началом работ отключить все водоснабжение.
Все приборы грубой очистки подсоединяются к водопроводу с помощью болтового соединения или резьбы. В качестве соединительных элементов используются гайки, переходники, сгоны.
При установке фильтра грубой очистки воды стоит опираться на рисунок стрелки на корпусе, которая показывает направление движения потока воды.
Если предусмотрена очистка фильтра, потребуется монтаж обводной линии.
В целом порядок действий будет следующим:
Установите оборудование с помощью разводного ключа. У перпендикулярного фильтра грязевик должен располагаться крышкой вниз для скопления грязи.
Промойте оборудование, открыв дренажные вентили под прибором.
Через 30 секунд можно возвращать устройство в рабочее положение.
Очистка сетчатого фильтра грубой очистки воды своими руками
Чистка фильтра грубой очистки воды должна быть регулярной.
Порядок действий следующий:
Перекрыть подачу и горячей, и холодной воды.
Разводным ключом открутить крышку грязевика.
Вынуть и промыть сеточку. Поможет удалить загрязнения старая зубная щётка
Установить сеточку на место. Намотать на резьбу заново изоляционную ленту, а также произвести замену прокладки между крышкой и грязевиком. Останется плотно закрутить крышку.
Включить воду и убедиться в отсутствии протечек.
Если требуется заменить прибор на новый, придерживайтесь следующих шагов:
Отключите воду, оставьте открытыми все краны, чтобы понизить давление. Затем закройте краны обратно.
Гаечным ключом скрутите старый фильтр, удалите хомуты со стены.
Удалите старый уплотнитель, намотайте новую изоляционную ленту.
Прикрепите устройство к стене.
Включите воду, проверьте наличие протечек.

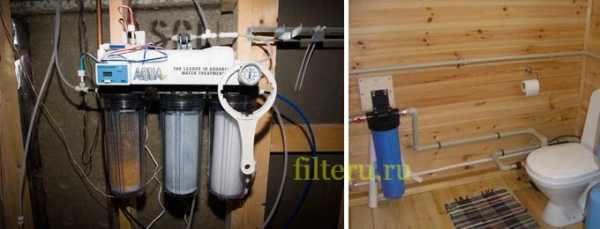

Есть ли отличия у фильтров грубой очистки воды для загородного дома
Фильтры грубой очистки воды для дачи имеют ряд отличий от аналогичного оборудования для использования в городских квартирах. Прежде всего, разница объясняется составом воды. В городе вода отличается повышенной жесткостью, а на даче многие сталкиваются с запахом сероводорода и привкусом металла.
Также подбор оборудования осуществляется с учетом источника водозабора, ведь вода за городом не проходит предварительной очистки и поступает напрямую из колодца или скважины.
В индивидуальных домах возможно использование более широкого спектра оборудования, так как обычно не возникает проблем со свободным местом под приборы. По этой причине многие устанавливают более сложные комплексные системы не только грубой, но и тонкой очистки воды.
Некоторые производители предлагают универсальные приборы, которые можно использовать как в частном доме, так и в квартире. Перед покупкой такого устройства все же рекомендуется произвести анализ воды и понять, подойдет ли он для очистки воды на вашем участке.
filteru.ru
