выбор и монтаж своими руками

Сброс неочищенных стоков канализации категорически запрещен. Для утилизации стоков в частных домах, чаще всего, устанавливают септики. В этих установках стоки отстаиваются и подвергаются биологическому очищению. Однако обычный септик не может обеспечить достаточно высокий уровень очистки, поэтому приходится воду очищать дополнительно, установив инфильтратор для септика.

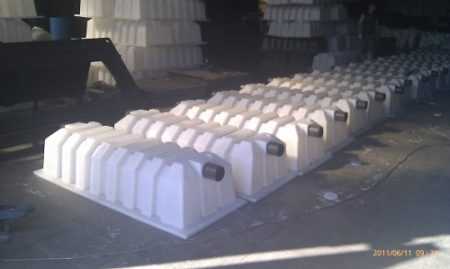

Инфильтратор или фильтрующая кассета – это устройство, в которое попадает вода, выводимая из септика. Цель установки инфильтраторов – дополнительная очистка жидкости. Этот вариант доочистки особенно хорош для небольших участков, где нет возможности построить большие поля фильтрации. Рассмотрим, что это за устройство и как его можно установить своими руками.

Преимущества

Можно использовать разные варианты устройств для дополнительной очистки воды, которая уже хорошо отстоялась в септике. Однако для частных домохозяйств наиболее выгодным вариантом является инфильтратор. Внешне это устройство выглядит, как пластиковая коробка, не имеющая дна. Его преимущества:

  • возможность выведения стоков на небольшую глубину позволяет использовать почвенную доочистку и при неглубоком залегании почвенных вод;
  • минимальный вес пластиковой конструкции облегчает установку своими руками;
  • возможность организовать качественную доочистку на небольшой площади, так один инфильтратор способен заменить 35 метров дрен на полях фильтрации;
  • конструкция отлично справляется с неравномерным поступлением стоков;
  • доступная стоимость конструкции и возможность установить его своими руками позволяет сократить расходы на строительство.

Как работает?

Процесс очистки воды в инфильтраторе протекает так:

  • вода, хорошо отстоявшаяся в резервуарах септика, содержит минимум посторонних включений;
  • по трубе, ведущей от очистной установки, вода поступает в инфильтратор, там она постепенно просачивается через слой щебня, окончательно очищаясь;
  • благодаря наличию вентиляции, вода не только фильтруется механически, но и подвергается биологическому очищению под воздействием аэробных микроорганизмов;
  • дочищенная вода впитывается в почву.

Совет! Чтобы инфильтратор служил дольше, при установке используется геоткань. Геотекстилем оборачивается слой щебня, поэтому  частички грунта не способствует его заиливанию.

Как подобрать?

Прежде чем установить инфильтратор своими руками, нужно правильно подобрать модель. При этом нужно учесть производительность и другие характеристики оборудования, а также стоимость оборудования и сложность выполнения монтажных работ. Специалисты рекомендуют учитывать при выборе:

  • Одним из самых важных критериев является объем. Конструкция для доочистки должна превышать по производительности септик, как минимум в три раза. Только в этом случае система доочистки сможет эффективно работать в период пиковых нагрузок.
  • Не менее важным критерием выбора являются и характеристики грунта. Чем выше показатели проницаемости грунта, тем меньше инфильтраторов потребуется для организации доочистки при равных показателях производительности септика.

Совет! К примеру, для септика, который очищает за сутки до 0,6 жидкости, при условии установки в песчаном грунте достаточным является установка одного инфильтратора емкостью 0,4 м³. Если же на участке суглинок, то количество установок для доочистки нужно увеличить вдвое, устанавливают их последовательно.

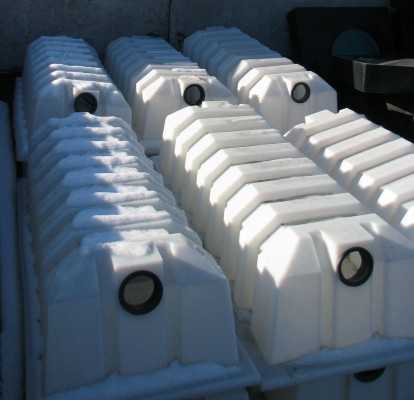

Наиболее популярные модели

Сегодня на рынке представлены разные варианты инфильтраторов, наиболее популярные модели:

  • Тритон-400;
  • Polex-300.

Характеристики модели Тритон:

  • общий объем – 400 литров;
  • габаритные размеры 1,8 x 0,8 x 0,4 метра;
  • масса – 15 кг.

Характеристики модели Polex:

  • общий объем  — 300 литров;
  • габаритные размеры – 1,22 x 0,8 x 0,51 метра;
  • масса – 11 кг.

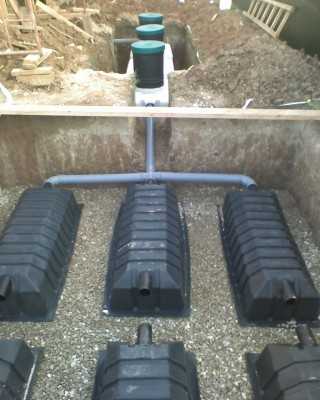

Установка

Установить инфильтратор вполне можно своими руками. Как правило, монтаж септика и устройства для доочистки ведется одновременно, но можно проводить монтаж инфильтраторов и после завершения установки локальной очистной установки.

Прежде всего, нужно выбрать место расположения локальной очистной установки, причем, выбирается место не только из соображений удобства, но и с учетом строительных и санитарных норм.

Совет! Несмотря на то, что вода, которая впитывается в почву, максимально очищена от примесей, располагать систему доочистки нужно на максимальном расстоянии от источников питьевой воды. Минимальное расстояние определяется характеристиками проницаемости грунта и составляет от 30 до 80 метров.

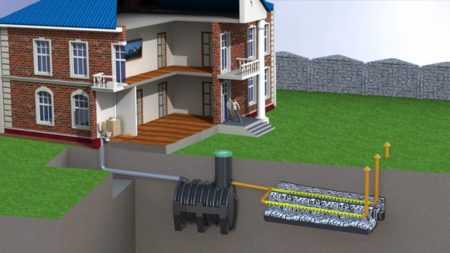

Инфильтратор располагают на расстоянии 1-1,5 метра от септика, устройства соединяют прокладкой трубы. Вот основные правила монтажа:

  • Сначала нужно подготовить котлован. Его размеры зависят от габаритов инфильтратора, при этом, размер ямы на полметра должен превышать длину и ширину пластиковой емкости. Глубина зависит от того, насколько высоко поднимаются почвенные воды.
  • Далее нужно будет приступить к формированию фильтрующего слоя. В его состав входит щебень средней фракции и речной песок. Чтобы предотвратить быстрое заиливание фильтрующего слоя, необходимо обернуть фильтрующий слой геотекстилем. Выполняется это так: дно котлована застилают геотканью так, чтобы края материала выступали за пределы котлована. Затем насыпается щебень слоем 50 см, после чего, устанавливается инфильтратор, а края геоткани поднимают вверх, и укладывают поверх пластиковой емкости с нахлестом.
  • После установки нужно проверить правильность установки при помощи уровня, поскольку жидкость должна двигаться самотеком, трубы должны быть проложены с уклоном.
  • Производится подключение входящего патрубка, а также установка вентиляционной трубы, все соединения в установке должны быть герметичными.
  • Затем поверх пластиковой емкости и слоя геоткани насыпают слой песка, который аккуратно утрамбовывается.

Правильно поведенный монтаж – это гарантия безаварийной службы системы местной канализации. Так, если монтаж будет выполнен с ошибками, то инфильтратор весной может всплыть, разрушив все систему доочистки.

Итак, преимущества использования инфильтраторов для проведения доочистки стоков очевидны. Эти устройства обеспечивают экологическую безопасность использования септиков, при этом, они занимают немного места и могут быть использованы даже в том случае, если на участке достаточно высоко поднимаются почвенные воды. При очень высоком УГВ возможна установка инфильтратора на поверхности земли, но в этом случае, в схему придется включать насос, который будет перекачивать воду из септика в инфильтратор.

septikmaster.ru

Пошаговая инструкция +Видео и Фото

На загородных участках, где установлена собственная система канализации, для более качественной очистки стоков используются биофильтр для септика.

Биофильтр – это емкость заполненная керамзитом, в котором живут и размножаются аэробные бактерии.

По факту маленькое дренажное поле, только разница в том, что в полях фильтрации бактерии находятся на поверхности, а в биофильтре распределены по всей площади.

Содержание статьи:

Как работает система

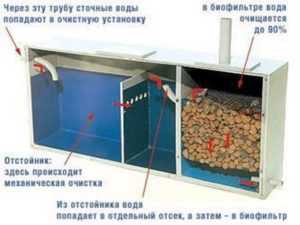

Работает система очистки с биофильтром с аэробными бактериями следующим образом:

  • В первом отстойнике происходит разделение стоков на осадок, состоящий из крупных включений, жиры, которые всплывают на поверхность и стоков без крупных включений и жиров.
  • После того, как стоки отстоялись в первом резервуаре, они перетекают во второй, чаще всего он и есть биофильтр. Стоки протекают через керамзит, то есть осуществляется механическая очистка воды от оставшихся мелких фракций.
  • В биофильтре живут аэробы, которые ускоряют процесс разложения органических веществ.
  • Для продуктивной работы микроорганизмов, биофильтр оснащен системой вентиляции.
  • После очистки биофильтром сточные воды еще раз отстаиваются в третьем отсеке или поступают в инфильтраторы, где происходит окончательная доочистка воды с последующим ее уходом в грунт.

Основные сведения

Производители предлагают несколько вариантов биофильтров, но по сути функции они выполняют одни и те же:

  1. Отстой стоков
  2. Механическая очистка
  3. Доочистка с аэробами

Достоинства биофильтра:

  • Компактные габариты
  • Простая эксплуатация
  • Купирование неприятного запаха
  • Легкая установка
  • После аэробов ил можно использовать в качестве удобрения

Откачивать септик с биофильтром требуется реже, так как бактерии снижают количество осадка.

Недостатки:

  • Высокая стоимость
  • Требования к составу стоков. Запрещено смывать в канализацию: хлор, медицинские препараты, агрессивные химикаты, некоторые моющие и чистящие средства. Все они ведут к гибели бактерий.
  • Регулярное пополнение колонии аэробов.
  • Если в течении пары недель не пользоваться канализацией, бактерии погибнут.
  • Энергозависимость

Внимание! Выпускаются биофильтры с принудительной подачей кислорода. Они относятся к энергозависимым. Такой фильтр стоит дороже и установка его более сложная.

Как работает биофильтр с анаэробными бактериями

Разница между аэробами и анаэробами в том, что вторым для жизнедеятельности не требуется кислород, точнее сказать он их погубит. По этой причине обогащать стоки воздухом не требуется. Вся система работает самостоятельно, при полной герметичности.

Достоинства
  • Не зависит от электричества
  • Стоки после очистки не несут вреда экологии
  • Простой монтаж
  • Отсутствие запаха
  • Откачка септика требуется реже
Недостатки анаэробных биофильтров
  • Ил подлежит утилизации
  • Стоки должны поступать в септик без перебоев
  • Периодическая очистка биофильтра
  • Пополнение бактерий
Виды

Можно приобрести септик с биофильтром:

  1. Танк
  2. Топас
  3. Тверь
  4. Росток
  5. СептоБак

Производители предлагают огромный выбор станций биологической очистки, как энергозависимых, так и автономных. Как вариант, установить септик из нескольких камер самостоятельно и снабдить его биофильтром. Септик может быть организован из пластиковых бочек, кубов, пластиковых и бетонных колец, сделан из кирпича или отлит из бетона.

Главное — соблюсти герметичность дна и крышек.

При использовании аэробов, потребуется купить дополнительное оборудование, чтобы обеспечить постоянный приток воздуха к бактериям. Для анаэробных биофильтров ни чего не требуется, просто установить фильтр в отсек.

Важно! Все септики без исключения должны иметь вентиляционную трубу.

Биофильтр своими руками

Многие задаются вопросом, можно ли сделать биофильтр своими руками?

№ 1 Биофильтр своими руками с аэратором

  • В пластиковой трубе делается перфорация при помощи дрели или можно приобрести готовую перфорированную трубу
  • Труба с отверстиями плотно оборачивается геотканью, что бы избежать ее засорения.
  • Перфорированная труба подсоединяется к компрессору, который устанавливается под крышкой септика или отдельном отсеке.
  • Во вторую камеру септика засыпается керамзит на 2/3
  • Опускается перфорированная труба
  • Камера заполняется водой
  • Добавляются бактерии (в секцию или же смываются через унитаз)
  • Компрессор подключается к сети.

№ 2 Септик с биофильтром

Чтобы сделать септик с биофильтром, работающим на анаэробных бактериях, принудительная подача кислорода не требуется. Монтаж аналогичен первому варианту.

№ 3 Подвесной биофильтр

Такой фильтр крепиться на тросах к крышке септика. При необходимости снабжается подачей воздуха. Состоит он из керамзита и емкости с дренажными стенками.

Особенность данного фильтра в том, что стоки из первой камеры поступают непосредственно в фильтр, его так же называют капельным фильтром.

Важно! Пропускная способность такого биофильтра ограничена, максимум 1 м3/сутки.



iseptick.ru

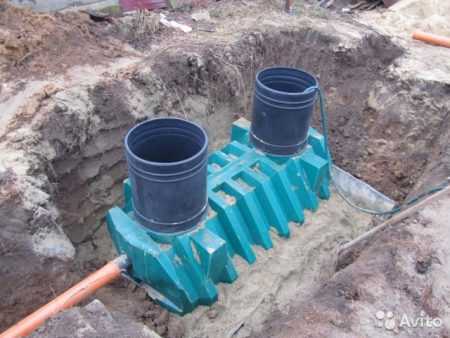

Установка септика своими руками в частном доме

Для того чтобы в частном доме, рассоложенном за городом, можно было проживать в комфортных условиях, приходится задумываться о строительстве автономных установок, в частности, местной канализации. Разумеется, сегодня достаточно большое количество компаний способно предложить свои услуги по строительству локальных очистных сооружений, но для многих домовладельцев монтаж септика своими руками является предпочтительным решением.

Какими преимуществами обладает септик, если сравнивать эту очистную установку с традиционной выгребной ямой?

Выбор места строительства

Вот, самые существенные из них:

  • Дешевое обслуживание. Выгребную яму приходится часто чистить, а за каждый вызов ассенизаторов приходится платить. Септик придется очищать намного реже, так как протекающие в септике биопроцессы, эффективно разлагают органику, уменьшая количество осадка.
  • Отсутствие запаха при работе.
  • Значительное снижение риска заражения почвы вследствие утечки стоков.
  • Возможность пользоваться установкой на протяжении многих лет, без переноса ее на другое место на участке.

Перечисленные достоинства обуславливаются конструктивными особенностями. Причем данные положительные качества присущи и готовым моделям, и построенным своими руками, конечно, при условии, что установка произведена с учетом строительных и санитарных правил. Рассмотрим, какие существуют правила установки септика.

Вне зависимости от того, решено ли приобрести готовый септик или камеры будут сооружаться своими руками, правильно выбрать место чрезвычайно важно. В противном случае, могут возникнуть проблемы еще на этапе строительства или потом, в процессе эксплуатации. Итак, где установить септик? Вот основные правила выбора места:

  • Место установки должно быть удалено от дома, расстояние от фундамента до камер не должно быть меньше пяти метров.
  • При выборе места установки придется ориентироваться на схему расположения подводящего трубопровода. Желательно, чтобы труба пролегала прямолинейно (некрутые повороты допустимы).

  • Крайне желательно, чтобы в месте установки был мягкий грунт и глубокое залегание грунтовых вод, это обстоятельство удешевит земельные работы.
  • Схема отвода очищенной воды составляется с учетом таких показателей, как уровень расположения грунтовых вод и уровень промерзания почвы.

Совет! Оптимально строить септик при уровне грунтовых вод ниже полутора метров. В этом случае используется стандартная схема с фильтрующим колодцем. При высоком уровне грунтовых вод, выбирается более сложная схема отведения очищенной воды. Иногда оптимальной является схема, в которой приходится устанавливать дренажный насос.

  • Септик не должен располагаться в месте, где проходит проезжая дорога с интенсивным движением или находится стоянка автотранспорта.

Сложности при выборе места строительства септика

Если есть возможность соблюсти все описанные выше условия, то установить септик своими руками будет несложно. Работа проходит в несколько этапов, вот пошаговая инструкция по монтажу:

  • Рытье и подготовка котлована на выбранном участке. Подготовительные работы заключаются в выравнивании дна, создании амортизирующей «подушки» из песка на дне ямы и бетонировании дна и стенок котлована. Последнее мероприятие необходимо только для установки определенных видов септика.

  • Установка готового септика или сооружение камер своими руками. Для строительства камер можно использовать различные материалы – готовые детали из железобетона, кирпич, пластиковые емкости и пр. Если на строительство своими руками ведется на участке с высоким уровнем грунтовых вод, то инструкция предписывает не использовать сборные конструкции (кирпичные, из бетонных колец). Правильная тактика – установка герметичной емкости, непроницаемой для грунтовых вод. Это может быть пластиковая емкость или построенный своими руками монолитный железобетонный септик.
  • Подключение к камерам подводящих, переливных и отводящих труб, все соединения должны быть герметичными, непроницаемыми для грунтовых вод.
  • Обратная засыпка котлована.
  • Сооружение перекрытий с установкой люков.
  • Выполнение работ по декорированию участка.

Однако идеальные условия для сооружения септика присутствуют далеко не на каждом участке. Например, может оказаться так, что грунтовые воды будут располагаться слишком высоко, либо грунт на участке окажется глинистым. В этом случае, используется особая монтажная схема.

Установка септика в глинистых почвах

Глинистый и суглинистый грунт плохо пропускает воду, то есть основной проблемой при попытке установить септик в глине станет устройство полей фильтрации. Глина — это материал, который плохо пропускает воду.

Если попытаться построить обычные поля фильтрации на глинистом участке, то вода, прошедшая через гравийный фильтр, не будет впитываться в грунт. Поэтому приходится выбирать вариант решения проблемы.

Строительство двухступенчатых полей фильтрации

Этот вариант больше подходит для суглинистых почв. В этом случае, первый уровень дренирующих траншей, наполненных гравием и песком, располагают на глубине от 50 до 100 см от поверхности почвы. В этих траншеях прокладывают перфорированные трубы. Второй уровень траншей с фильтрующим материалом располагают ниже – на уровне 1,5-2 метра.

Устройство дополнительных очистных сооружений

Предполагая установить септик на глинистой почве, можно обойтись без строительства полей фильтрации. Для этого нужно установить дополнительные устройства, в которых будет проходить доочистка воды. В таких установках вода будет проходить через песчаный фильтр, и обеззараживаться при помощи УФ установок.

Кроме того, возможна установка дополнительного био фильтра. Можно купить готовый био фильтр, но многие хозяева берутся за постройку био фильтра своими руками. По сути, био фильтр – это емкость, заполненная загрузкой для расселения био материала. Засыпкой для био материала может стать керамзит. Обязательно био фильтр оснащается системой вентиляции.

Установка септика при высоком УГВ

Серьезное препятствие, которое может помещать установить на даче или в частном доме септик — высокие грунтовые воды. В этом случае, невозможно организовать фильтрацию полуочищенных стоков через грунт, поскольку вода просто не вытекает. Вот возможные варианты решения проблемы.

Установка накопителей

Одним из самых простых вариантов организации местной канализации в частном доме может стать накопительный септик, при высоком уровне грунтовых вод он отлично работает. Единственное неудобство – необходимость регулярной очистки накопителя при помощи ассенизаторов. Если в частном доме расходуется много воды, то расходы на обслуживание будут большими.

Монтаж фильтрующих кассет

При таких условиях на участке можно рекомендовать установить своими руками готовый септик — грунтовые воды не будут мешать его работе. А для доочистки рекомендуется использовать не поля фильтрации, а фильтрующие кассеты, которые монтируются на поверхности земли.

Совет! При таком решении проблемы на участке образуется возвышенность, однако ее можно «замаскировать», превратив, например, в альпийскую горку.

Рассмотрим, как сделать такой септик при высоком угв:

  • Септик устанавливается с обязательным якорением, то есть закреплением к бетонной плите.
  • Потом устанавливается распределительный колодец, в который ставят погружной насос с автоматикой. Насос используется для перекачки стоков в фильтрующую кассету.
  • Для установки кассеты следует снять плодородный слой почвы. Подготовленная площадка должна быть больше кассеты на 50 см в длину и в ширину.
  • Котлован (глубина 30-50 см) наполняется песком с последующей трамбовкой.

  • Затем по периметру площадки устанавливаются бетонные блоки и скрепляются между собой.
  • В образованный «ящик» засыпается мелкий гравий, на который ставится сама кассета – инфильтратор без дна.
  • К кассете подводится шланг или труба, по которой будут поступать стоки, устраивается вентиляционная труба.
  • Сверху на кассету укладывается пенопласт (как утеплитель) и насыпается грунт слоем не менее 20 см.

Установить очистные сооружения для работы местной канализации в частном доме можно и на участках с «проблемным» грунтом. Если работу планируется сделать самостоятельно, то стоит наглядно увидеть, как происходит установка септика – видео можно легко найти на тематических ресурсах.

kanalizaciyam.ru

Септик своими руками – Sam-Sdelay.RU – Сделай сам!

Предположим, вы живете в частном доме, и приняли решение отказаться     от туалета на улице. Центральной канализации рядом нет, или в силу каких-нибудь причин вы не можете к ней подключиться. Что делать? Да просто взять и сделать септик своими руками. Если вас заинтересовало такое решение вопроса – читаем дальш

Рис.1 Эффективный трехкамерный септик.

Вашему вниманию предлагается эффективный септик, совмещенный с фильтром.

Итак, предлагаемый септик состоит из трех камер (см. рис 1) и располагается в техническом подполье, или расположенной рядом с домом хозяйственной постройке. Основная задача септика – накопление стоков, и их эффективная очистка. Для его устойчивой работы необходимо предусмотреть поддержание нормальной, рабочей температуры – порядка 14-18 C°. Это требуется для обеспечения жизнедеятельности микрофауны (бактерий) септика – что даст максимальную очистку.

Шаг 1. Необходимо выделить место, где будет расположен ваш септик.

Шаг 2. Необходимо просчитать общий объем септика, и, чтобы не забивать голову формулами, даю пример: для семьи из 3-х человек оптимальный объем септика составляет 3-5 м. куб.

Шаг 3. Необходимо определить объём каждой камеры септика. Рекомендую первую камеру (камера грубой очистки) сделать объёмом 40% от общего, а оставшимся камерам выделить по тридцать.

Септик желательно делать бетонным для исключения утечки черных стоков в почву. (Черные стоки – все домашние отходы (в том числе из туалета), сливаемые в камеру грубой очистки).

Рекомендация – чтобы не тратиться на дополнительный обогрев септика зимой, желательно предусмотреть его обогрев солнцем. Оптимальное решение использовать простой вариант солнечного коллектора. При изготовлении септика своими руками, не забудьте учесть необходимость его обслуживания (чистка и удаление твердых осадков).

Если с септиком все понятно, продолжим.

После прохождения камер грубой, средней и тонкой очистки септика, на выходе мы имеем уже грубо очищенную воду, которую можно использовать для промышленных нужд. Но так как в частном доме промышленность не водится, а для других нужд эта вода еще не подходит, продолжаем очистку.

Изготавливаем фильтрующую траншею.

Шаг первый: копаем траншею длинной 2 м. и шириной 40-60 см. на 1 метр ниже уровня промерзания почвы, характерной для вашей местности.

Шаг второй: нижнюю часть траншеи покрываем тонким слоем глины (3-4 см.) и закладываем слоем камней (среднего и крупного щебня) на высоту 0,3 м. от уровня дна. В наиболее удаленной от септика части траншеи, в средине слоя камней, укладываем дренажную трубу. Задача дренажной трубы отвести уже хорошо отфильтрованную воду в фильтрующую кассету или накопительный пруд.

Шаг третий: насыпаем 40 см. песка поверх щебня (основной фильтрующий слой).

Шаг четвертый: насыпаем 30 см. гравия или щебня поверх слоя песка и укладываем в него трубу отводящую грубо очищенную воду от септика. Закрываем щебень досками и засыпаем траншею слоем дерна.

    Фильтрующая кассета

Фильтрующая кассета состоит из подземной воздушной полости, накрытой сверху бетонным колпаком, в который вмонтированы вентиляционные трубы, необходимые для протекания аэробных процессов в кассете в процессе тонкой очистки воды (см. рис 3)

Шаг первый: копаем яму объемом в 1/3 от септика, произвольной формы. Яма должна быть на 20 см. глубже фильтрующей траншеи.

Шаг второй: дно ямы засыпаем песком слоем толщиной не менее 30 см.

Шаг третий: сверху песка порядка 20 см. засыпаем щебнем, и закладываем в этот щебень дренажную трубу (отвод из фильтрующей кассеты)

Шаг четвертый: накрываем всю эту конструкцию бетонным колпаком высотой от 30 до 50 см., и засыпаем её землей до общего уровня.

Примечание: не забудьте вставить в бетонный колпак 1-2 вентиляционные трубы.

Основными преимуществами фильтрующих кассет является то, что они эффективны круглый год.

     Накопительный пруд

Используется в основном с ранней весны до поздней осени. Его достоинства в том, что кроме обычных сливных вод в него можно отводить поверхностные воды (растаявший снег, дождь)… К недостаткам относятся невозможность использования зимой, необходимость чистки от растений осенью, выделение определенного пространства под сам пруд (этот недостаток можно обратить в достоинство). Кроме того, в зимнее время отходы накапливаются в септике, поэтому в нем нужно предусмотреть соответствующий объем (не 3 м. куб., а 5).

Тонкая очистка воды в пруду происходит с помощью природной растительности. Иногда в пруд подсаживают водные гиацинты.

Создание пруда.

Шаг первый: подбираете низкое место, расположенное не ближе 15 м. от дома.

Шаг второй: вырываем котлован общим объемом 100 м. куб.

Шаг третий: покрываем дно слоем глины толщиной около 5 см.

Шаг четвертый: вводим трубу из фильтрующей траншеи в ваш пруд. После первого дождя подсаживаем растительность (рекомендую камыш и водные гиацинты).

Рекомендации: организовать (при необходимости) искусственную циркуляцию воды. Поздней осенью очистить пруд от растительности.

Общее примечание: все соединительные трубы (септик – фильтрующая траншея, фильтрующая траншея – фильтрующая кассета/накопительный пруд) закладываются с углом наклона не менее 2-3°.

Если же вы считаете предложенную конструкцию септика своими руками сильно сложной, можно построить септик попроще – смотрите

Удачи.

sam-sdelay.ru

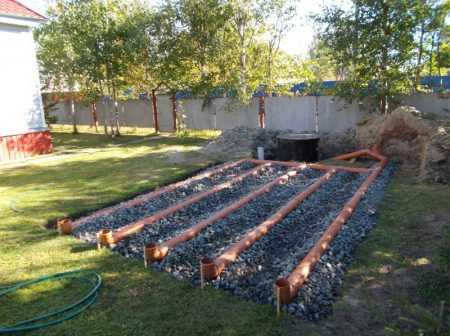

Поле фильтрации для септика своими руками

Как сделать для септика поле фильтрации

Септики на даче – это альтернатива централизованной канализации, они являются главным элементом автономной канализации. В них происходит очистка и утилизация жидких отходов. После биологической очистки жидкость на выходе из септика не очищена в достаточной степени, поэтому выводится в дренаж, где происходит ее доочистка.

Схема монтажа поля фильтрации.

Поле фильтрации для септика – очистное сооружение, состоящее из слоев песка, щебня, оросительных труб, оно обеспечивает доочистку воды, сбрасываемой в почву.

Площадь этого сооружения зависит от объема септика, состава грунта, количества жидкости, сбрасываемой через дренажную трубу.

Рекомендуется создание очистных сооружений доверять специалистам, которые смогут все сделать правильно: подобрать нужные материалы, рассчитать площадь, учитывая при этом разные факторы. Но можно данное очистное сооружение выполнить своими руками, только нужно строго придерживаться инструкций и правил по обустройству поля фильтрации. Если в процессе строительства поля фильтрации были соблюдены все требования, то вреда экологии сбрасываемые стоки наносить не будут. Периодически по мере загрязнения нужно заменять фильтрующий слой новым. Удалять старый слой песка и щебня и укладывать новый следует максимум раз в десять лет. Если вода плохо проходит через фильтрующий слой, значит, он засорился и необходимо его менять.

Принцип работы поля фильтрации основывается на способности почвы к самоочищению.

Этапы строительства

Схема работы септика с полем фильтрации.

Чтобы создать поле фильтрации потребуется спецтехника, объем земельных работ довольно значительный. Придется копать траншеи длиной до 25 м, глубиной до 1,5 м, шириной 0,5-1 м. Минимальная глубина траншеи может быть и 0,5 м, но тогда придется утеплять поверхность дренажной системы. Кроме того, при строительстве очистного сооружения для доочистки стоков нужно обеспечить вывоз грунта, который будет удаляться из траншеи.

Порядок работ при строительстве очистного сооружения:

  1. Выбирается место. Месторасположение поля фильтрации должно находится от дома и от источника воды минимум на 15 метров.
  2. Рассчитывается площадь. В среднем фильтрационное поле должно имеет площадь 20-25м2, но точно рассчитать площадь дренажной системы могут только специалисты.
  3. Копаются траншеи. Поле фильтрации создается из двух или больше траншей, расположенных параллельно на расстоянии 1,5 м.
  4. Траншеи засыпаются слоями песка и щебня (от 35 см толщиной).
  5. Укладывается дрена (пластиковая труба с отверстиями до 25 м длиной).
  6. Поверх дрены насыпается слой щебня (10 см) и укладывается геотекстильная пленка, которая защищает трубу и поле фильтрации от промерзания и заиливания. Сверху насыпается грунт почвы.

Схема устройства поля фильтрации: 1 – однокамерный септик; 2 – подводящая труба; 3 – оросительная труба; 4 – распределительная труба; 5 – смотровой колодец; 6 – вентиляционный стояк.

Чтобы для септика создать эффективное поле фильтрации, необходимы такие материалы:

  • геотекстильная пленка;
  • щебень и песок;
  • жесткая перфорированная канализационная труба с вентиляционным стояком.

Чтобы поле фильтрации эффективно выполняло свои функции, необходимо обеспечить к жидкости доступ воздуха, тогда очистка стоков будет осуществляться не только фильтрующим слоем, но и аэробными бактериями. Для этого устанавливают на концах дренажных труб вентиляционные стояки, которые должны возвышаться над землей на 50 м. С такой системой очистки жидкость очищается до 98%.

Основные требования

  1. Укладывать дренажные трубы со стояками для вентиляции необходимо на фильтрующий слой щебня.
  2. Не делать очистные сооружения вблизи жилых зданий и источников воды.
  3. Нижний фильтрующий песчаный слой должен быть ниже уровня промерзания почвы.
  4. Расстояние между дренажными трубами и грунтовыми водами должно быть больше одного метра.

Важно знать, что наиболее эффективны дренажные системы, обустроенные на песчаных грунтах. В песчаных грунтах можно делать сброс 30 л в сут. на один м дренажной системы, в супесчаных грунтах – 15 л/сут. а в суглинках – еще меньше. Для повышения эффективности дренажной системы удлиняют трубы и увеличивают толщину фильтрующего слоя.

Дренажное фильтрационное поле для септика

Септик – это отличный способ обустройства автономной системы канализации в частном доме.

Он служит для сбора стоков и их переработки в ходе естественных процессов с последующим отстаиванием.

И если твердые частицы оседают на дно резервуара, то осветленная вода должна отводиться из него. Чаще всего она поступает в грунт.

Септик для дома и дачи

Учитывая недостаточно высокую степень очистки воды, высокий риск загрязнения экологии, следует позаботиться о дополнительной очистке жидкости.

Именно с этой целью требуется обустроить дренаж для септика.

Сделать это можно двумя способами: изготовить фильтрационный колодец или организовать дренажное поле. Поговорим о последнем подробнее.

Так выглядит дренажное поле для септика

Принцип действия фильтрационного поля

Первым делом, прежде, чем обустраивать дренажное поле для септика, нужно разобраться в принципе его работы.

Здесь нет особых сложностей.

Дренажное поле получает очищенную или осветленную воду из септика, распределяет ее по определенной площади земельного участка, способствуя впитыванию воды в грунт.

Также может быть организовано ее отведение в канаву или специальный колодец.

Но, прежде производится дополнительная очистка жидкости. При правильной организации такого поля вода может становиться чище на 20-40%. Так можно снизить вред для экологии.

Поле дренажное для Вашего септика

В основе функционирования поля фильтрации лежит аэробный способ очистки. То есть, сточные воды, поступающие из септика, очищаются благодаря наличию в системе воздуха.

Он способствует разложению органических соединений, содержащихся в стоках, на компоненты, не представляющие угрозы для экологии.

Как должна выглядеть схема фильтрационного поля

Первое, что должно быть сделано перед началом работ – это схема дренажа для септика.

Она представляет собой графическое изображение самой конструкции, отображает особенности ее расположения.

Схема должна содержать следующие данные:

Схема дренажного поля для септика

  • изображение расположения поля по отношению к самому септику, а также любым постройкам, имеющимся на участке;
  • размеры самого поля фильтрации;
  • количество и размеры траншей;
  • диаметр, длина и показатели уклона труб;
  • данные о материалах, используемых для обустройства подушки под трубы, а также показатели толщины каждого слоя;
  • места установки вентиляционных труб;
  • место отведения очищенной воды.

Что касается расположения, то, обустраивая поле фильтрации для септика своими руками, нужно помнить, что оно не должно располагаться ближе чем в 30 метрах от любых источников воды, например, колодцев, а также не ближе 3 метров от сада или огорода.

Размер поля, длина труб и количество траншей определяется объемом септика и скоростью переработки стоков, а также особенностями грунта.

Поле фильтрации септика

Важно! На песчаном грунте на 1 метр оросительной трубы может приниматься нагрузка до 30 литров в сутки. На супесчаном грунте – только 15 литров.

Суглинки будут впитывать еще меньше воды, требуя дополнительного удлинения трубы.

На песчаном грунте на 1 метр — нагрузка до 30 литров в сутки

Глубина траншеи должна рассчитываться с учетом того, что ее дно не может быть ближе, чем на 1 метр к уровню залегания грунтовых вод.

Обычно она составляет около 2 метров. Ширина траншеи может варьироваться в зависимости от количества труб в пределах 5-10 метров.

Устройство поля фильтрации

Обычно для обустройства поля рассеивания для септика своими руками используют перфорированные трубы диаметром 11-15 см.

Они должны быть уложены с одинаковым уклоном – 1,5 см на каждый метр трубы. На каждые 5-7 метров изделия нужно устанавливать вентиляционный стояк.

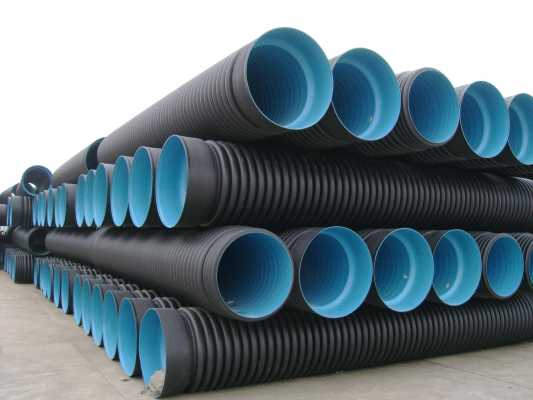

Труба дренажная перфорированная

Для подушки под трубы понадобится песок фракцией до 10 мм, щебень фракцией 20-40 мм. Также необходимо приобрести геотекстиль, который будет защищать трубы от мороза, обеспечивать дополнительную очистку стоков.

Песок фракцией до 10 мм и щебень фракцией 20-40 мм

Как сделать поле фильтрации для септика

Если вы решили сделать поле аэрации для септика своими руками, рассмотрите пошаговую инструкцию к выполнению этих работ:

Поле аэрации для септика

  • определить место расположения поля;
  • выкопать траншею нужной глубины и ширины, например, 10х2 метра соответственно;
  • уложить на дно слой грунта 10 см, обладающего хорошей пропускной способностью;
  • засыпать 35 см щебня фракцией 20-40 мм, углубив в него дренажные трубы, длина которых не должна превышать 25 м;
  • подсоединить трубы к септику и вентиляционным стоякам высотой около 50 см, оснащенным специальными защитными зонтиками. Важно соблюдать уклон в 1,5 см на каждый метр трубы;
  • насыпать сверху еще слой щебня 10 см;
  • поверх труб уложить геотекстиль для обеспечения теплоизоляции;
  • сверху насыпать слой грунта высотой 30 см.

Подключение труб к септику и вентиляционным стоякам

Обустраивая дренажную систему для септика своими руками, важно помнить, что уклон всех труб должен быть одинаковым.

Если они пролегают на глубине 60-40 см по отношению к поверхности земли, требуется дополнительное утепление.

Когда грунт глинистый, важно сделать более существенную засыпку дна траншеи почвой, хорошо пропускающей воду. Ее высота в таком случае должна составлять около 70 см.

Как сделать поле фильтрации для септика?

Когда для очищения сточных вод в доме применяется септик, то для эффективной работы всей системы важно соорудить поле фильтрации для септика своими руками. По сути, это траншеи с вмонтированными распыляющими трубами. В процессе сооружения такой конструкции выемки засыпаются щебенкой, гравием и слоем песка, что необходимо для нормальной фильтрации стоков.

прокладка труб орошения на подушку из гравия

Если спроектировать и сделать эту систему правильно, то в процессе её использования не должно возникнуть никаких проблем.

Принцип функционирования фильтрационных полей

После избавления стоков от жировых и других примесей жидкость выводится в специальную систему, в состав которой входят дренажные трубы, при этом вода проходит через песчаный слой.

Поля фильтрации делаются так, что обеспечивается аэробный способ очистки стоков, при этом эффективность работы всей системы будет зависеть от состава почвы.

Делать фильтрационные поля нужно в тех ситуациях, когда:

  • подземные воды на участке залегают на глубине около полутора метра. В данном случае тип почвы не имеет значения;
  • фильтрационные функции поля, расположенного в грунте, малоэффективны. Также это касается ситуаций, когда осушительные траншеи работают не в полном объёме.

Как правильно размещать фильтрационные поля?

Составляя проект размещения полей фильтрации, нужно брать во внимание некоторые важные моменты, а именно:

  • важно правильно выбрать участок расположения полей. Должно соблюдаться необходимое расстояние от источника воды и места взращивания плодоносных деревьев и кустов. В худшем случае отходы могут попасть в грунт;
  • подобная дренажная система эффективно работает на протяжении семи лет. После этого её откапывают с целью очистки, при этом не забывают менять слой используемого фильтрующего материала;
  • рассчитывая параметры поле, нужно брать во внимание глубину залегания песчаного слоя, которая должна быть меньше уровня замерзания земли.
Как рассчитать длину труб орошения?

В качестве примера можно взять вариант системы, при которой очистительное сооружение делается из колец бетона.

установка поля фильтрации и расчет размеров труб орошения

Итак, требуется соблюдать следующие условия:

  • наличие песчаного грунта;
  • показатель производительности очистного сооружения – около одного кубического метра в сутки;
  • залегание подземных вод на уровне равном два метра.

Чтобы правильно рассчитать длину оросительных труб для этих условий, нужно выполнить действия в такой последовательности:

  • требуется определить не только тип земли и уровень расположения подземных вод, но и среднюю температуру воздуха в местности, где располагается участок. Это можно узнать, используя показатели статистики;
  • например, если этот температурный показатель составляет меньше 6-ти градусов, то в таких ситуациях длина оросительной трубы может быть около 20м;
  • таким образом, для очистного сооружения, расходуемого 1 кубический метр воды, нужно сделать поле, длина оросительной трубы которого будет равна 50 метров;
  • нагрузка на конструкцию может иметь коэффициент 1,2-1,5.

Рекомендовано к прочтению: Устройство септика: схема и принцип работы

Делая вывод, стоит сказать, что длина труб орошения с учётом подсыпки для этих конкретных условий может быть равной 40 метров.

Особенности устройства фильтрационных полей

Чтобы сконструировать поле аэрации для септика своими руками, нужно заранее подготовить канавы и необходимую длину труб для орошения. Итак:

  • на дно траншеи укладывается 10-ти сантиметровый слой грунта. Это необходимо для улучшения пропускной способности;
  • также нужно проложить песчаный слой такой же толщины. На этом этапе прокладываются трубы с отверстиями для орошения. Они необходимы для равномерного распределения очищенных сточных вод.

Специалисты не рекомендуют работать с гибким трубопроводом, используемым для устройства полей фильтрации, поскольку могут нарушаться санитарные и природные нормы:

  • В каждой из канав должна быть площадка с 40 сантиметровым слоем щебенки.
  • Этот слой прикрывается геотекстильным материалом, защищающим трубы от замерзания и загрязнения.
  • Вся поверхность сооружения засыпается землей.

Что советуют специалисты?

Планируя делать эффективную очистную систему. нужно учитывать некоторые особенности:

  • для обеспечения полноценной очистки вод, поля фильтрации должны размещаться на песчаной или суглинистой почве;
  • если на участке глинистая почва, то конструкция будет отличаться малой эффективностью.

Исходя из некоторых расчётов, стоит сказать, что выемка глины до слоя песка, по сравнению с установкой готового очистного сооружения, оказывается дорогостоящей задачей:

  • При работе таких полей применяется принцип самоочищения земли. Как правило, подобная способность имеет свои границы, поэтому важно соорудить дополнительные очистные сооружения.
  • При большом потреблении воды можно высаживать деревья и прочие насаждения возле искусственного водоёма, куда будут поступать очищенные сточные воды. Таким образом, можно предотвратить переполнение этого водоёма.
  • При надлежащем качестве очистки стоков увеличивается срок эксплуатации полей фильтрации.

На самом деле, конструкцию можно сделать самостоятельно, придерживаясь определенной схемы и детальной инструкции. Соблюдая все правила устройства, можно предупредить риск загрязнения источника питьевой воды и в целом сохранить окружающую среду.

устройство поля фильтрации из канализационных труб с отверстиями

Описание этапов работ

Для начала нужно составить проект всей конструкции, только важно учитывать некоторые немаловажные правила:

  • длина дренажной трубы должна быть не более 25-ти метров. Измерять расстояние следует от распределительного колодца до грибка вентиляции;
  • между прокладываемыми трубами должно быть расстояние около полутора метра;
  • оптимальной глубиной для прокладки труб принято считать величину полтора метра;
  • выкапывать траншею нужно шириной 50-100 см.

Рекомендовано к прочтению: Обзор типов септиков

Если поля фильтрации делаются своими руками, то рекомендуется придерживаться четкой последовательности действий:

  • на дно подготовленной траншеи укладывают слой очищенного песка;
  • следующим слоем, который будет укладываться в траншею, является щебень, его толщина должна составлять около 35-ти см. Лучше отдавать предпочтение фракциям размером 20-40 мм;
  • сверху укладывается дренажная труба, которая также засыпается 10-ти сантиметровым слоем щебня;
  • после этого конструкция покрывается геотекстилем, который предотвращает риск заиливания всей системы;
  • завершающим слоем будет грунт.

Как правильно рассчитать поле аэрации?

Для максимально эффективной работы полей нужно сделать проект работ, в котором будут отображаться общие размеры участка. Для расчета этих размеров нужно приплюсовать показатели полезной и дополнительной площади. Первый показатель является площадью орошения, второй показатель состоит из:

  • ограждающих валиков;
  • осушительных и разводящих выемок;
  • дорог и усадьб;
  • дополнительных участков, которые используются в период, когда не производится орошение.

прокладка труб для самодельного поля фильтрации

В обязательном порядке учитывается рельеф территории, поскольку в определенных случаях полезная площадь может увеличиться до 50%.

Если септик делается без полей фильтрации

Сегодня можно купить септик, обустроенный дополнительным отсеком, в котором находится керамзит. Такая особенность предлагает исключить необходимость устройства полей фильтрации, при этом стоки сразу выводятся дренажную яму или землю.

Для установки такого септика без ущерба внешнему виду участка, его крышу можно декорировать разными способами.

Несмотря на существенные преимущества, есть несколько важных недостатков, а именно:

  • достаточно быстро проходит немалый объём стоков;
  • изготовители не гарантируют, что этот объём будет обладать необходимыми параметрами для сброса воды в грунт.
Сколько обойдется устройство полей фильтрации?

Выполняя приблизительные подсчёты, нужно обязательно брать во внимание:

  • объём землеройных работ, при которых также осуществляется выемка грунта, исходя из уровня его замерзания;
  • закупку необходимого количества песка и щебени, при этом прибавляют цену услуги доставки этих материалов;
  • цену пластиковых труб, а также стоимость монтажных работ;
  • стоимость геотекстиля;
  • необходимость вывоза грунта после монтажа полей фильтрации.

Кроме этого перечня придётся потратиться на составление проекта, поскольку этими работами должны заниматься специалисты. В худшем случае систему со временем придётся переделывать, что повлечет за собой дополнительные финансовые затраты.

Детали строительства

Для облегчения строительства полей рассеивания для септика своими руками можно воспользоваться спецтехникой, при этом объём земельных работ значительно сократится. Траншеи должны быть длиной около 25-ти метров, шириной 0,5-1 метр и глубиной примерно 1,5 метра. Если сделать минимальную глубину траншеи, которая может составлять полметра, придётся позаботиться об утеплении дренажной системы.

Так как предусматривается копка сравнительно больших траншей, нужно заранее продумать возможность вывоза лишнего грунта.

устройство поля фильтрации с несколькими емкостями типа Биотанк

Все работы по самостоятельному устройству полей фильтрации для септика нужно выполнять правильно и в соответствии санитарными нормами и стандартами. В данном случае предлагается придерживаться детальной инструкции от специалистов:

  • сначала нужно правильно определиться с местом расположения сооружения. Поле фильтрации должно быть отдалено от дома или от источника забора воды примерно на 15 метров. Такая цифра является нормой;
  • далее нужно грамотно рассчитать площадь. Как правило, этот показатель в среднем равен 20-25 квадратных метров, при этом точную цифру смогут рассчитать только специалисты;
  • самостоятельно или с помощью спецтехники выкапываются траншеи, их может быть две или более, при этом они располагаются параллельно, учитывая расстояние полтора метра;
  • на их дно нужно насыпать слои песка и щебенки, толщина каждого из этих слоёв должна быть минимум 35 см;
  • производится укладка дренажных труб с отверстиями для орошения, их максимальная длина может быть 25 метров;
  • после этого сверху высыпается 10-ти сантиметровый слой щебенки, после чего сооружение покрывается геотекстильной пленкой. С помощью такой плёнки можно предотвратить риск промерзания и заиливания труб;
  • на последнем этапе конструкция покрывается слоем почвы.

Рекомендовано к прочтению: Очистка септика в частном доме

Какими материалами требуется обзавестись?

Для создания эффективного поля фильтрации для септика нужно обзавестись таким материалами:

  • пленкой из геотекстиля;
  • необходимым количеством песка и щебенки;
  • перфорированной канализационной трубой с хорошей степенью жесткости, для которой можно сделать вентиляционный стояк.

Для максимально эффективной работы полей фильтрации воздух должен быть доступен для жидкости. В результате такой особенности очищение стоков будет выполняться не только за счёт фильтрующего слоя, но и под действием аэробных бактерий. Чтобы обеспечить подобную возможность нужно на концах труб установить вентиляционные стояки, возвышающиеся над уровнем земли на 50 см. В результате очищение стоков будет достигать до 98 %.

Какие требования нужно соблюдать в процессе работ?
  • Во-первых, дренажные трубы стоит укладывать только в комбинации с установкой вентиляционных стояков. что необходимо для лучшей работы всей системы.
  • Очистные сооружения не должны быть возле жилых домов и источников забора воды.
  • Песчаный слой должен располагаться ниже уровня промерзания земли.

Источники: http://masterseptika.ru/ustroystvo/pole-filtracii.html, http://kanalizaciyasam.ru/drenazh/drenazhnoe-pole-dlya-septika.html, http://abvseptik.ru/septik/pole-filtratsii-dlya-septika-svoimi-rukami.html

septikman.ru

Септики для «чайников». Часть VII Отвод стоков в водоём >>> VFMSPB.RU

Данная статья написана Андреем Ратниковым и постоянно размещена на сайте aquart-info.ru

Вернёмся к “МЕТОДИЧЕСКИМ РЕКОМЕНДАЦИЯМ ПО РАСЧЕТУ КОЛИЧЕСТВА И КАЧЕСТВА ПРИНИМАЕМЫХ СТОЧНЫХ ВОД И ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ В СИСТЕМЫ КАНАЛИЗАЦИИ НАСЕЛЕННЫХ ПУНКТОВ”, и поговорим о фильтрующих кассетах и системах автономной канализации с отводом стоков в водоём, как я и обещал в предыдущей статье.

Цитирую раздел: ФИЛЬТРУЮЩИЕ КАССЕТЫ

Фильтрующая кассета — подземное сооружение с пространством высотой 250 мм под перекрытием. Перекрытие выполняется из железобетонных плит и других материалов, опорные стенки — из бетонных блоков или сплошного кирпича. По всей площади кассеты устраивается щебеночное основание высотой 100 мм, которое засыпается крупнозернистым песком крупностью 1-2 мм на высоту 150 мм. Площадь фильтрующей загрузки в легких и средних суглинистых грунтах определяется исходя из расчетной нагрузки 60 л/(м2 ? сут). В месте подачи сточных вод устраиваются наброска из щебня крупностью 20-40 мм и струеотбойная стенка.

Иными словами, это невысокая коробка без дна, но с крышкой. Зарыта в землю, а вместо дна – насыпана щебёнка. Ничего не напоминает? Это поле фильтрации, такое же, как устраивают на поверхности, только спрятанное в землю. Зачем? По целому ряду причин. Самое важное, что на поверхности земли нет запаха, а поверхность земли над кассетой можно использовать хоть под газон, хоть под грядки. Можно сделать клумбу или спортивную площадку. Только не забудьте про вентиляционную трубу.

Вы спросите, к чему эта коробка, когда можно сделать фильтрующий колодец? Действительно можно — эти сооружения взаимозаменяемы. Однако, у кассеты есть свои преимущества. Она не глубокая и когда уровень стояния грунтовых вод высок, имеет значительное, если не абсолютное преимущество перед колодцем. Это, если так можно выразиться, “сплющенный колодец”, низенький, но широкий.

При тяжелых суглинистых грунтах следует дополнительно предусматривать по площади фильтрации устройство заполняемых щебнем шурфов диаметром 150-200 мм на глубину 0, 5 м с промежутками 0, 5 м между ними. Верх песчаной засыпки фильтрующей кассеты должен располагаться не менее чем на 1 м от уровня грунтовых вод.

А вот с этой рекоммендацией будьте осторожнее. Если уровень грунтовых вод высок, то шурфы делать нельзя, поскольку их низ так же должен быть на 1 метр выше грунтовых вод (или несколько меньше, если уж совсем не получается выдержать эту рекомендацию. Но не сильно, до начала видимого увлажнения грунта). Если получить сколько-нибудь значительную глубину не удалось, поступают так: либо увеличивают площадь кассеты, либо делают не шурфы, а увеличенную обсыпку фильтрующим материалом, как я это советовал делать с фильтрующим колодцем.

Перейдём к разделу:

СИСТЕМЫ АВТОНОМНОЙ КАНАЛИЗАЦИИ С ОТВЕДЕНИЕМ ОЧИЩЕННЫХ СТОЧНЫХ ВОД В ПОВЕРХНОСТНЫЕ ВОДОЕМЫ

Не только. Расширим область применения упоминанием о ситуации, когда грунты “нормальнофильтрующие”, даже “супергиперфильтрующие” (песочек к примеру), да только фильтруют они, к сожалению, в ближайшую питьевую скважину, а отодвинуть очистные сооружения от скважины невозможно. Кроме того, и я это уже упоминал, нецелесообразно устраивать почвенную утилизацию для больших расходов сточных вод. Коттеджный посёлок канализовать в почву не стоит, разве что уж совсем когда больше некуда.

При этом очистка сточных вод осуществляется в песчано-гравийных фильтрах и фильтрующих траншеях.

Здесь будьте внимательнее. Тонкость вот в чём — если при почвенной утилизации очищенная вода поступает (впитывается) после фильтрующего сооружения в почву, то в вышеописанном случае она, пройдя почвенную очистку, “выходит” из почвы и организованно отводится на сброс в водоём. В остальном, всё одинаково, добавляется только система сбора и отвода очищенной воды. Почему авторы рекомендаций выделили эти сооружения в отдельный раздел, мне не совсем понятно. Но, тем не менее, читайте.

Перед сооружениями подземной фильтрации надлежит устраивать септик.

Это важно. Впитывается ли очищенная вода в почву (почвенная утилизация) или отводится в водоём, септик обязателен. Впрочем, есть исключение. Можно заменить септик аэрационными очистными сооружениями, но об этом, в следующих главах. А пока помните одно – какое-либо сооружение очистки перед очисткой в почве (по сути, уже доочисткой), ставить обязательно.

Сточные воды, прошедшие сооружения подземной фильтрации, имеют БПКполн. и концентрацию взвешенных веществ — 10-15 мг/л.

Примерно то же самое даёт и аэрационное сооружение, поэтому после него, можно и не устраивать почвенную фильтрацию-доочистку, а вот после септика оно обязательно. Что бы меня не упрекнули в отсутствии профессионализма, подчеркну, что это не мной приведённые цифры. Реальная ситуация несколько сложнее, но пока нас устраивает эта степень достоверности. Уточнять будем в отдельной главе.

Перейдём к разделу:

ПЕСЧАНО-ГРАВИЙНЫЕ ФИЛЬТРЫ

Песчано-гравийные фильтры включают следующие основные элементы: оросительную сеть, фильтрующую загрузку и дренажную сеть.

Это Вы уже проходили, не правда ли? Колодцы фильтрующие, поля, кассеты… То же самое, только в профиль. В чём же разница? Читаем дальше.

При устройстве песчано-гравийного фильтра на дно котлована, спланированное с уклоном 0, 03 к центральной части, укладывается слой гравия, щебня или спекшегося шлака крупностью 15-30 мм, высотой 100 мм, по которому прокладывают дренажную сеть, состоящую из центральной трубы — коллектора и отходящих от него водосборных труб, прокладываемых из асбестоцементных или пластмассовых труб диаметром 100 мм.

Асбестоцементные водосборные трубы снабжают боковыми пропилами на глубину 20 мм шириной 5 мм через каждые 100 мм. Пластмассовые трубы — боковыми отверстиями диаметром 10 мм через 100 мм. Пропилы и отверстия располагают в шахматном порядке.

Дренажная сеть засыпается щебнем, гравием или шлаком крупностью фракций 15-30 мм на высоту 100 мм над верхом труб, затем слоем из тех же материалов крупностью 5-15 или 2-5 мм, высотой 100 мм и слоем материалов крупностью 2-5 мм, высотой 100 мм.

Чувствуете разницу? Это более мощное, производительное сооружение, применяется для повышенных расходов стоков. Для нескольких коттеджей, например. Вместо гравия и шлака можно использовать любой подручный минеральный материал – от кирпичной крошки и строительного мусора, до битого стекла.

Фильтрующий слой отсыпается из крупнозернистого песка крупностью 1-2 мм, высотой 1 м при требуемой концентрации загрязнений по БПКполн. и взвешенным веществам в очищенной воде до 15 мг/л и высотой 1, 5 м при требуемой концентрации указанных загрязнений до 10 мг/л.

Что-то мне не верится в эти концентрации, ну да ладно, важно одно – чем больше слой, тем чище водичка. Только не увлекайтесь — даже два метра песка не позволят добиться 5 мг/л.

На фильтрующий слой укладывают слой гравия, щебня и спекшийся шлак крупностью 15-30 мм. Оросительная сеть устраивается аналогично дренажной, обсыпается щебнем, гравием или шлаком крупностью фракции 15-30 мм на высоту 100 мм, затем ее накрывают слоем рубероида или гидроизола и засыпают грунтом.

Площадь фильтра определяется из расчета размещения оросительных труб расчетной длины при расстоянии между ними 0, 5 м. Требуемая длина оросительных труб определяется при расчетной нагрузке на 1 м трубы 100 л/сут. Длину дренажных труб определяют аналогично оросительным трубам.

В конце коллектора оросительной сети и в начале коллектора дренажной сети устраиваются вентиляционные стояки диаметром 100 мм и высотой 700 мм над поверхностью земли.

Расстояние от лотка дренажных труб до уровня грунтовых вод должно быть не менее 1 м. При высоком уровне грунтовых вод фильтр допускается располагать в подсыпке, причем фильтр, перекрытый слоем рулонного гидроизоляционного материала, засыпается слоем шлака, равным 0, 5 м, и растительного грунта — 0, 2 м.

Всё это уже знакомо по предыдущей статье, не правда ли? Как видите, это верно и для фильтра. Добавлю только, что в обсыпке можно располагать и кассеты, и поля подземной фильтрации, и фильтрующие колодцы. Если получившийся при этом рельеф местности Вас устраивает.

Санитарно-защитную зону от песчано-гравийного фильтра до обслуживаемого жилого здания следует принимать 8 м.

Очень важно. Помните об этом, когда будете строить фильтр. Иначе “фильтровать” будете, в том числе, и к себе в подвал. О расстоянии до скважины забывать, тоже не следует.

ФИЛЬТРУЮЩИЕ ТРАНШЕИ

Фильтрующие траншеи устраивается аналогично песчано-гравийному фильтру, но имеет линейное размещение оросительной трубы, длина которой может достигать 30 м.

Высота загрузки фильтрующей траншеи принимается 0, 8 м, ширина траншеи — 0, 5 м, нагрузка на 1, 0 м оросительной трубы — 70 л/сут.

Санитарно-защитную зону от фильтрующей траншеи до обслуживаемого жилого здания следует принимать 8 м.

Говоря человеческим языком, никаких траншей вовсе и нет совсем. Просто “квадратный” фильтр – это фильтр, а “продолговатый” фильтр, это траншея. Вот и вся разница. Название зависит от формы, а по сути, это одно и тоже. Поэтому и санитарно-защитная зона одинакова.

Решение от Uponor Sako. Слева направо: септик; распределительный колодец; фильтрующие траншеи; коллекторный колодец для сбора очищенной воды и сброс в канаву.


Пример фильтрующих траншей с отводом очищенной (профильтрованной) воды через дренажные трубы.

ОТВОД ОЧИЩЕННОЙ ВОДЫ

Вода, очищенная на песчано-гравийных фильтрах или в фильтрующих траншеях, отводится в водоем самотечным трубопроводом или собирается в накопителе и перекачивается в водоем насосом. Следует предусматривать возможность обеззараживания очищенных сточных вод с помощью помещаемых в поток хлор-патронов.

В месте сброса очищенных сточных вод в водоем следует предусматривать мероприятия, предупреждающие размыв берегов и дна за счет гашения скорости потока и укрепления грунта каменной наброской или бетонными плитами

Отводить можно и по поверхности, открытым руслом. Всё зависит от местных условий и расстояния до водоёма.

Хлор-патроны? Обеззараживать сбрасываемую в открытый водоём сточную воду, по нормативам, конечно нужно. Но надо помнить, что оставшийся в воде хлор тоже нормируется, и за его превышение Вас оштрафуют точно так же, как за превышение любого другого показателя качества сточных вод.

Поэтому рекомендую забыть про “патроны” и вспомнить о том, что самому всё делать совсем не обязательно — есть специалисты. Обратитесь к ним, уверяю, дело того стоит.

Прежде, чем предусматривать что-то в месте сброса сточных вод, нужно определить само место. Для этого необходимо получить разрешение на сброс, где будет указано это конкретное место. Такие разрешения выдают (при наличии очистных сооружений или их проекта) в санитарно-эпидемиологической службе (СЭС) или в водохозяйственных управлениях (по согласованию с СЭС, рыбоохраной и рядом других инстанций). Количество этих инстанций может быть различным, в зависимости от предполагаемого места сброса. Получать самостоятельно такие разрешения сложно и долго, поскольку не только бумаги правильно Вы вряд ли оформите, но и не сможете решить, куда и в какой последовательности обращаться. Процедура сия в России весьма запутанна. Да и проект самому делать, не будучи специалистом в этом деле – только время терять. Зовите профессионалов.

ПЕРЕКАЧКА СТОЧНЫХ ВОД

Перекачка сточных вод предусматривается в следующих случаях:
  • необходимость размещения очистных сооружений сточных вод в насыпи при высоком уровне грунтовых вод;
  • невозможность отведения сточных вод на очистку при неблагоприятном рельефе местности;
  • необходимость перекачки в водоем очищенных сточных вод при неблагоприятном рельефе местности и удаленности водоема;

Несколько путано, но всё-таки понятно. Не течёт вода сама по рельефу в нужное место – придётся перекачивать.

Для перекачки сточных вод следует использовать погруженные канализационные насосы, устанавливаемые на дне колодца, используемого в качестве приемного резервуара. Работу насоса следует автоматизировать по уровню сточных вод в колодце. На подводящем трубопроводе сточных вод в колодец следует разместить решетчатый контейнер из оцинкованной проволоки с прозорами 20 мм.

Тут имеются ввиду разные перекачки. Иногда подать сточную воду самотёком по всей цепочке от дома к септику, потом к фильтру и от него в водоём не представляется возможным. Тогда и устраивается перекачка. Если качается исходный сток, выходящий из дома или очищенный в септике, фекальные насосы и решетчатые контейнеры обязательны. Впрочем, и тут есть исключение – фекальные насосы с режущими рабочими колёсами решетки перед собой не требуют и отлично “жуют” и перемалывают твёрдые отбросы, для задержания которых и ставится решетчатый контейнер. Так что выбирайте. Или дорогой “жующий” насос или насос попроще и контейнер, а значит и его периодическая очистка вручную.

Другой вид перекачки – перекачка уже профильтрованного стока. Здесь ни решетки, ни фекальные насосы не нужны, можно использовать погружной насос для чистой воды. Хотя если грунты песчаные, лучше всё же брать насос для загрязнённых жидкостей. В выборе конкретного насоса лучше всё же положиться на профессионала, дабы не “убить” достаточно дорогую технику.

Напорный патрубок насоса с напорным трубопроводом следует соединить резиновым или пластмассовым гибким шлангом. Работа насосов должна быть автоматизирована по уровню сточных вод в колодце. Перекачку очищенных сточных вод можно осуществлять насосами, предназначенными для подачи питьевой воды с устройством защитной сетки перед всасывающим отверстием.

Можно, но лучше сделать так, как я сказал выше. На этом пока всё, да и “МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ…” как-раз закончились.

В следующих главах я расскажу об особенностях применения для канализации труб, выполненных из различных материалов и о устройстве септика своими руками.

Назад

vfmspb.ru

выбор конструкции и грамотное подключение к канализации

Обычные анаэробные системы очистки осветляют канализационные стоки на 60–70%. Если требуется более тщательная обработка вод и сбрасывать их приходится в грунт прямо у дома, обустраиваются фильтрационные поля с почвенной доочисткой. Но для них придется выделить немало места на приусадебном участке. Гораздо практичнее установить инфильтраторы для септиков, не требующие таких огромных площадей.

Автономная очистная система коттеджа включает в себя устройство первичной очистки и комплекс почвенного дренажа либо колодец для накопления очищенной воды для последующей откачки. Первый элемент во всех случаях работает одинаково – в отстойнике происходит осаживание тяжелых фракций и брожение, в результате которого органика из канализации разлагается на безопасные компоненты.

Вторая составляющая для каждого участка подбирается индивидуально в зависимости от множества факторов. Дренаж своими руками сделать дешевле и проще, нежели большой колодец-накопитель. Но со значительным объемом канализационных стоков он справиться не сможет. Нужна более производительная установка.

Схема соединения септика с инфильтратором

Именно инфильтратор для септика является таким эффективным почвенным фильтром. Он одновременно выполняет 2 задачи: финишную доочистку очищенных в септике вод и их дренирование в почву. В результате степень очистки повышается до 97–98%. Причем вся влага уходит в землю естественным образом, ее не нужнооткачивать.

Важно! Дренаж стоков с помощью инфильтратора невозможен на глинистых грунтах. Сквозь глину вода по определению не может просочиться.

Внутри инфильтрационного модуля происходит непрерывный процесс окисления органики с разложением ее на безвредные составляющие. А дочищенные воды попросту выводятся в землю.

В случае со стоками канализации под инфильтрацией подразумевается дренирование воды в грунт через фильтрационный слой из гравия с песком.

Поступающая из септика вода далее дренируется в грунт

Под инфильтраторами для септиков понимают обширный модельный ряд устройств для почвенной доочистки. Их изготавливают из различных материалов, но принцип функционирования и конструкция у всех моделей одинаковы.

Конструктивно инфильтратор – это емкость без дна с тремя трубами:

  • входной из септика;
  • выходной для перелива;
  • вентиляционной.

Внешне он напоминает перевернутый тазик или ведро с патрубками для движения воды и воздуха. Устанавливается эта конструкция на песчано-гравийную подушку – почвенный фильтр.

По факту выгребная яма с дренажом тоже является инфильтрационной установкой. На ее дне также имеется фильтр из песка с гравием, который, с одной стороны, задерживает отходы, а с другой – обеспечивает просачивание осветленной воды в почву.

Совет! Канализационный инфильтратор – это оптимальный вариант для “ленивых” и одновременно практичных хозяев. Отходы в нем не накапливаются, чистить его не придется, а с задачами по очистке стоков он успешно справляется.

После монтажа инфильтратор для септика не нуждается в уходе и присмотре. Отходы и ил выкачивать из него не придется, а внутренние стенки резервуара самоочищаются потоком входящих вод. Установил и забыл. Никаких ассенизаторов и никаких дополнительных трат на обслуживание.

Конструкция и материал изготовления корпуса ↑

При выборе модели инфильтратора необходимо особое внимание уделить материалу изготовления корпуса, который должен быть максимально устойчивым к:

  • коррозии;
  • агрессивной органике сточных вод;
  • бытовой химии.

Железо в таких условиях малоприменимо. Если его обеспечить надежной защитой от всех этих факторов, то стоить такой корпус будет немало. Для частного дома лучше подобрать вариант попроще и подешевле.

Железобетон вполне подойдет, но он тяжел и для монтажа потребуетсяспецтехника. Остается пластик, который не подвержен коррозийным процессам и устойчив к попадающей и образующейся в канализации агрессивной химии.

Важно! В конструкции модели с пластиковым корпусом должны быть предусмотрены ребра жесткости. Только так инфильтратор сможет годами выдерживать вес грунта сверху.

Пластиковый инфильтратор заводского изготовления

Существует два способа оборудования рядом с септиком инфильтрационного устройства:

  1. Приобретение комплекта заводского исполнения.
  2. Сооружение дренажа своими руками из гофрированных пластиковых труб большого диаметра.

Оба варианта подходят для частного дома. Первый обойдется несколько дороже, но он более прост в монтаже.

Объем дренажной емкости ↑

Инфильтратор должен вмещать не менее трех объемов септика, к которому он подсоединяется. Всегда существует вероятность залпового сброса воды, дренажный резервуар обязан всю ее принять. При этом он уже может быть частично наполнен стоками.

При необходимости рядом можно установить несколько дренажных модулей

Заводские инфильтрационные блоки имеют вместимость от двухсот литров. Но иногда требуется гораздо больший объем. Чтобы получить необходимую «мощность», несколько небольших инфильтраторов для септиков объединяют с помощью патрубков. Когда первый из них переполняется, вода по переливу начинает поступать в следующий бак и дренируется уже там.

Рекомендация экспертов! По кубатуре канализационный инфильтратор должен вмещать три объема вод установленного септика. Только так он гарантированно не переполнится и продолжит функционировать исправно.

Требуемый объем емкости во многом зависит от пропускной (фильтрующей) способности грунта – сколько воды в него способно уйти за сутки. Пески здесь бесспорные фавориты, а вот суглинистым грунтам на полное впитывание влаги требуется несколько больше времени.

Нередко на глинистых почвах приходится к инфильтрационному оборудованию подсоединять накопительный колодец. В него поступает избыточная вода, которая не успела впитаться в землю, а уже оттуда она выкачивается обычным насосом для сброса в отводную траншею или для вывоза с участка ассенизаторами.

Установку инфильтрационного блока можно производить как на стадии обустройства септика, так и уже после его сооружения. Заводская модель из пластика, в зависимости от конструкции и мощности, весит всего 10–20 кг. Подъемных кранов не потребуется, все в состоянии перенести один человек.

Монтаж инфильтратора для септика производится в три этапа:

  1. Земляные работы – рытье траншее под размеры оборудования.
  2. Формирование из гравия фильтрационного слоя.
  3. Установка емкости и засыпка ее грунтом.

Требование СНиП и СанПиН! Септик и инфильтратор для него должны быть удалены от фундамента дома на 5 метров, а от водоемов и колодцев с питьевой водой — на 30 метров.

Площадь котлована с каждой стороныдолжна быть на 30–50 см больше размеров инфильтрационного оборудования. В глубину придется копать из расчета высоты пластикового модуля плюс 50 см на песчано-гравийный фильтр снизу и столько же сверху для грунта в качестве теплоизоляции. От септика он должен быть удален на один метр.

Схема монтажа инфильтратора и септика

После выемки земли на дно траншеи засыпают щебень средних фракций и мелкозернистый песок. Толщина слоя зависит от гигроскопичности грунта под ним. В большинстве случаев достаточно 40–50 см гравийно-песчаной или просто гравийной подушки.

Остается установить инфильтратор на дно и подключить его пластиковым трубопроводом к септику. После проверки соединений на герметичность все засыпается землей — она обеспечит зимой необходимую теплоизоляцию и не даст воде внутри замерзнуть. Сверху должна виднеться только труба вентиляции.

В качестве альтернативы заводскому изделию инфильтратор для септика можно смастерить из канализационных труб большого диаметра. Для этого не потребуютсяособые навыки и инструменты. Все получится сделать своими руками.

Пластиковые трубы следует брать гофрированные, диаметром 800–1000 мм. Лучше всего подойдет сшитый полиэтилен, который не боится заморозков.

Гофрированные канализационные трубы подойдут для создания инфильтратора

Трубу длиной в 1,5–2 м необходимо разрезать вдоль на две равные половинки. Фактически это и есть готовый корпус инфильтратора. Остается только поставить на концах заглушки и выполнить врезку патрубков. Даже при наличии минимального опыта распиливания пластика все должно получиться.

Установка в землю такого самодельного инфильтратора производится по технологии, абсолютно идентичной монтажу заводского аналога.

Инфильтратор позволяет существенно увеличить степень очистки канализационных вод и довести ее до 97–98%. Монтаж его несложен, стоит он немного, но гарантирует достойную очистку стоков. Установить инфильтрационный блок для септика можно своими руками. Сложностей это не вызовет – вес у него мал, а конструкция предельно проста. Надо лишь проконсультироваться со специалистом по оптимальному объему емкости, выбор которого зависит от характеристик грунта и мощности септика.

stroy-aqua.com

РубрикаРазное

Добавить комментарий
