Флюгер на дымоход своими руками – чертежи

Главная » Крыши » Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Содержание:

Что такое флюгер на дымоход
Функции и задачи дефлектора и ветрозащиты дымохода
Изготовление флюгеров на дымоход
Принцип работы флюгера на трубе

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

кованый металл;
оцинкованный металл;
нержавейка;
металлопрофиль;
4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Воспользовавшись инструкцией и чертежами можно сделать флюгер на дымоход своими руками и сэкономить деньги. Как? Давайте разберемся в этом вопросе детально.

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

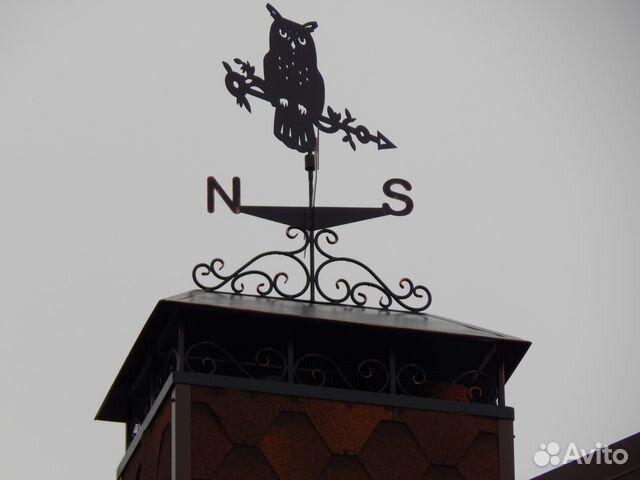

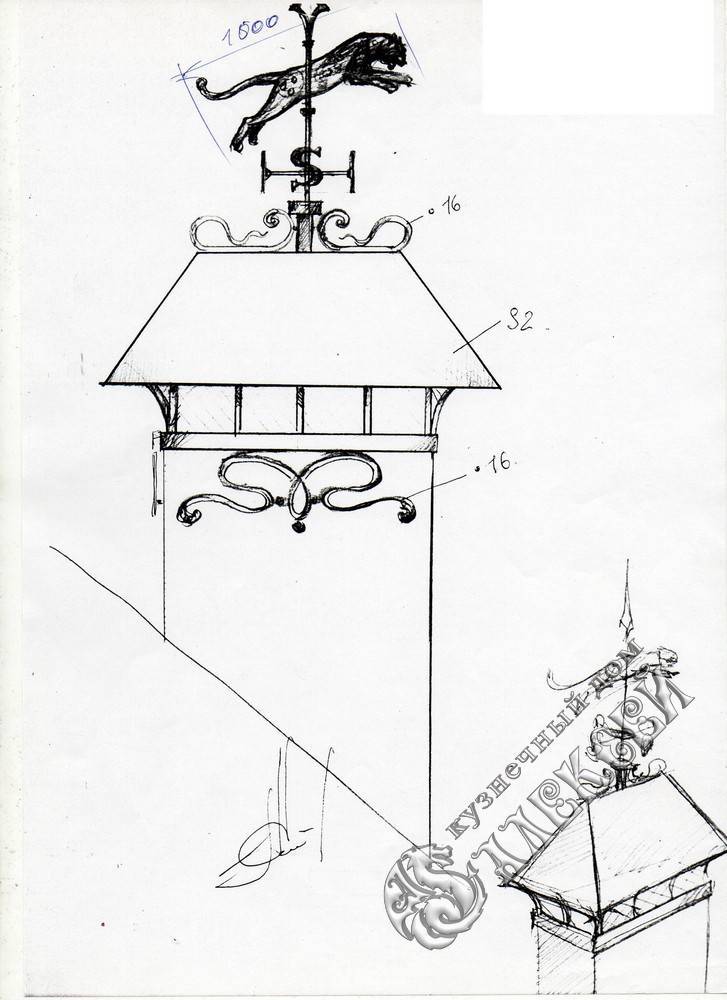

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

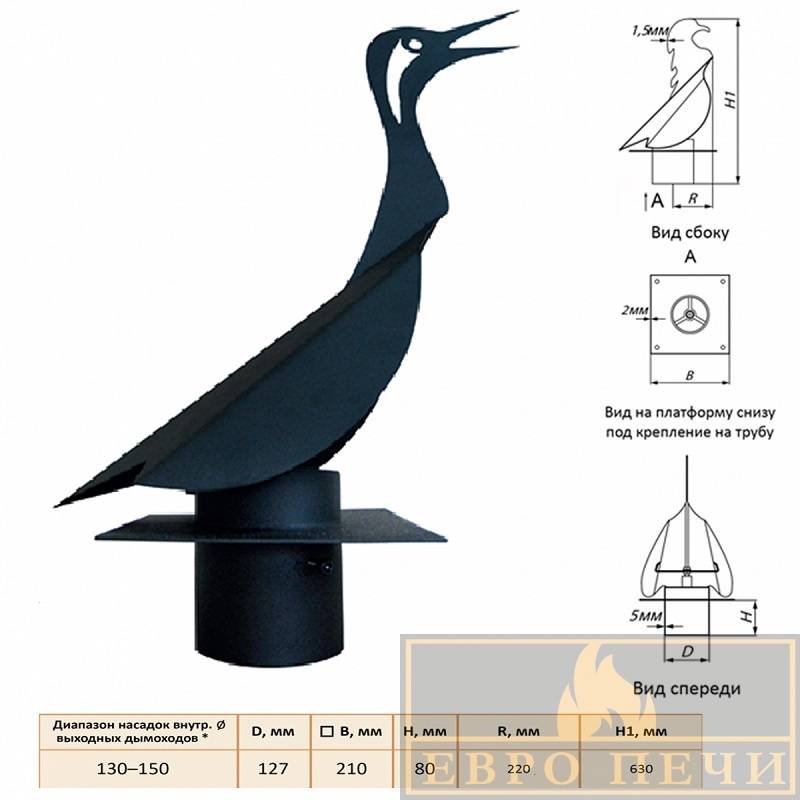

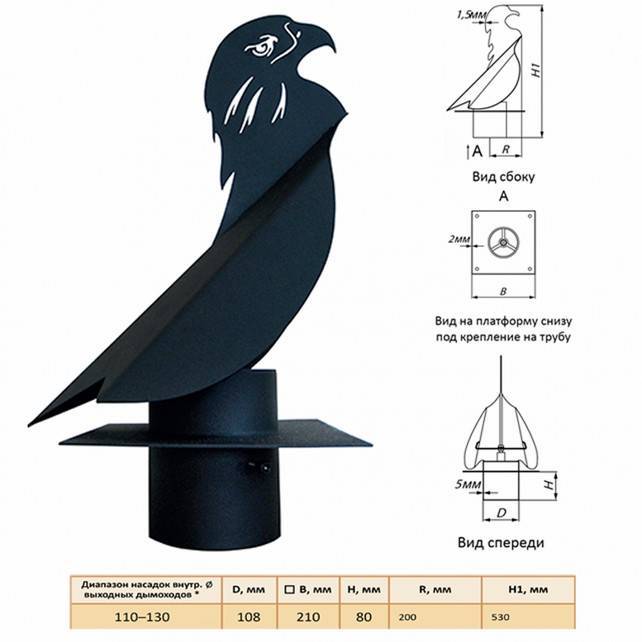

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

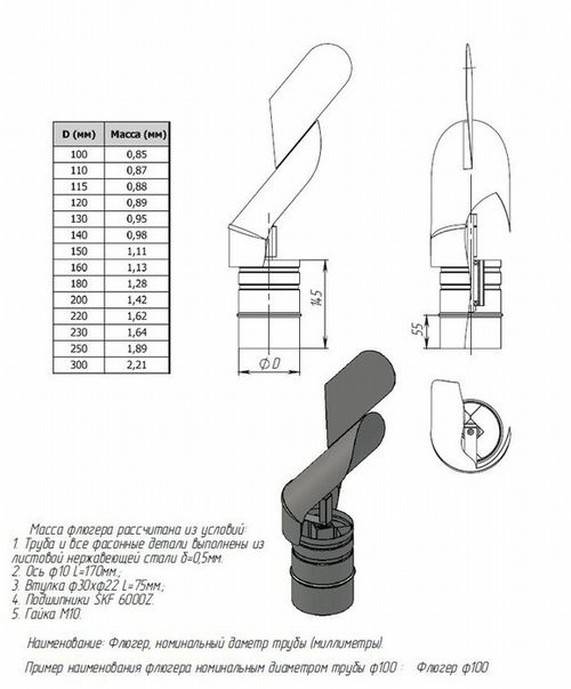

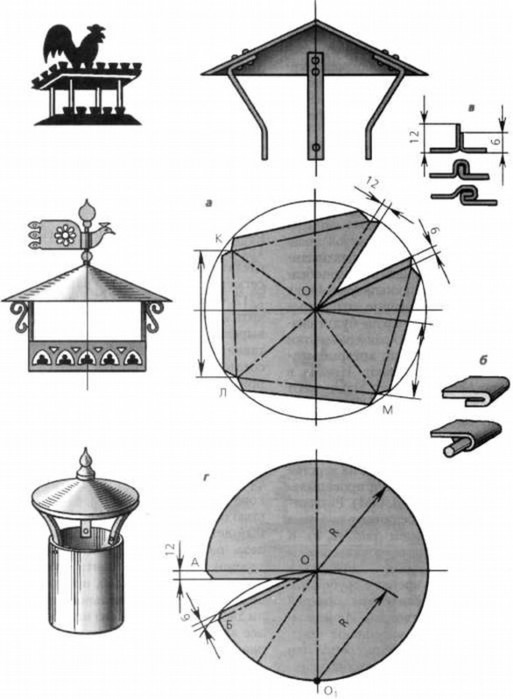

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

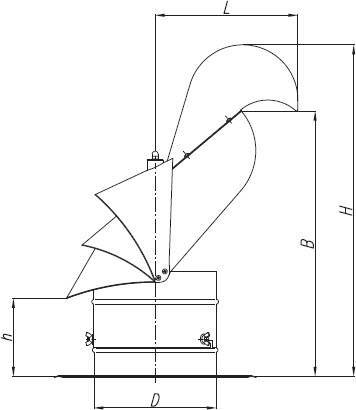

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

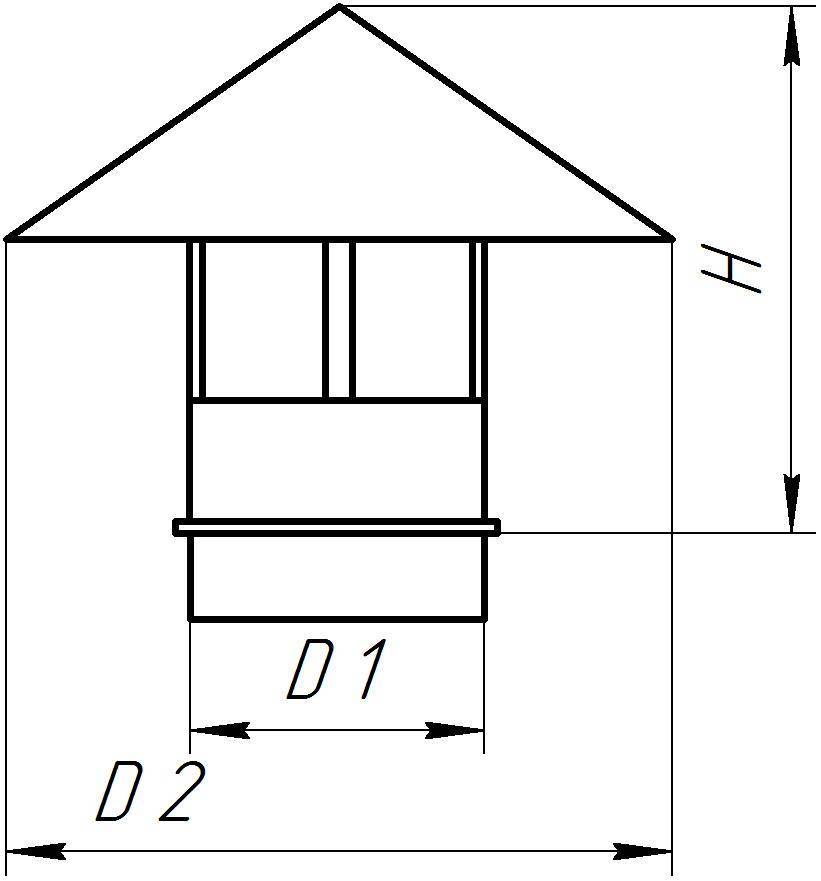

Схема по сборке купола для дымохода. Просто и понятно

Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
Для этого применяются гайки М 6 (8) и болты М 6 (7).
После этого ставится верхний цилиндр (3) и крепится хомутом (5).
После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

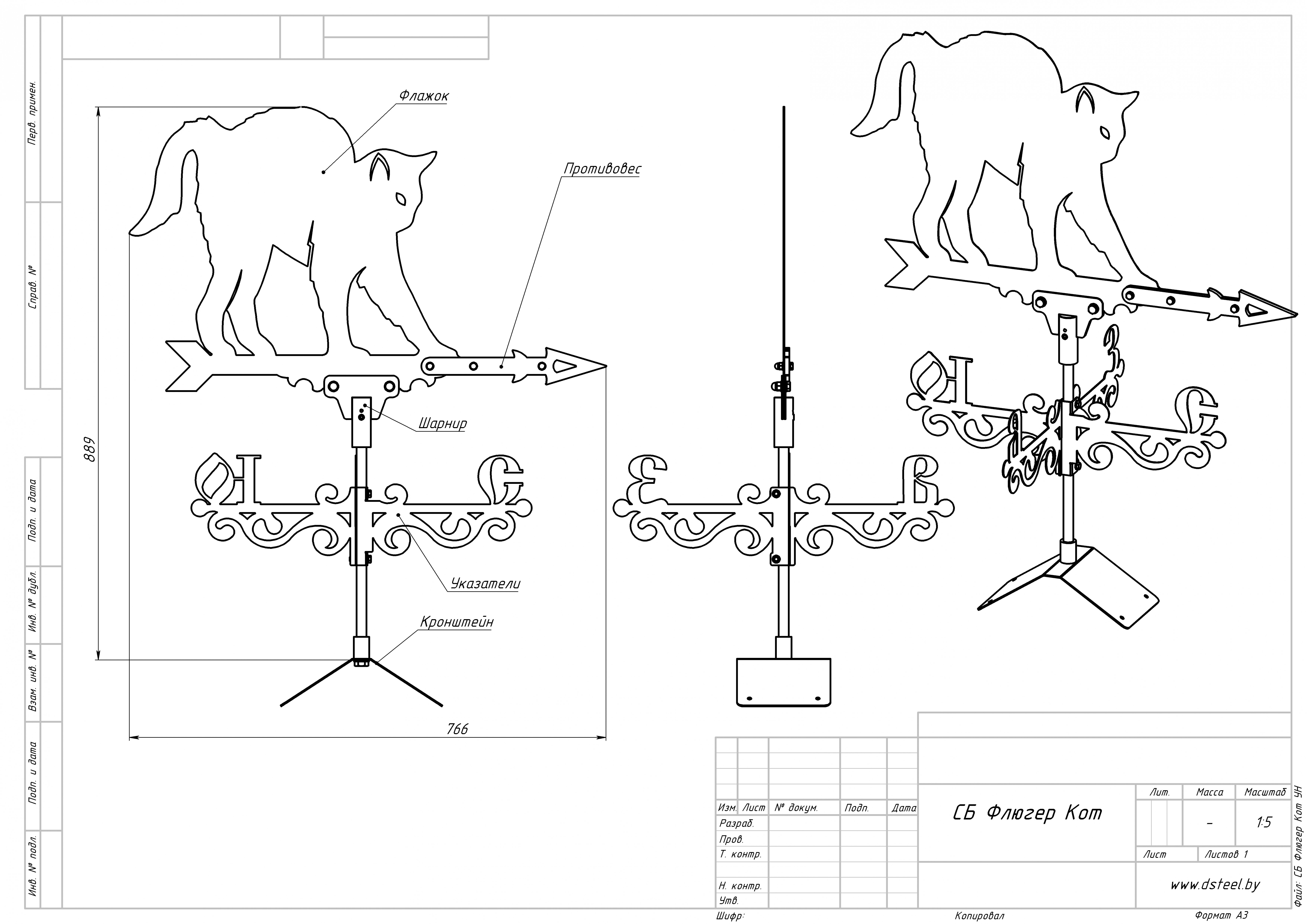

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

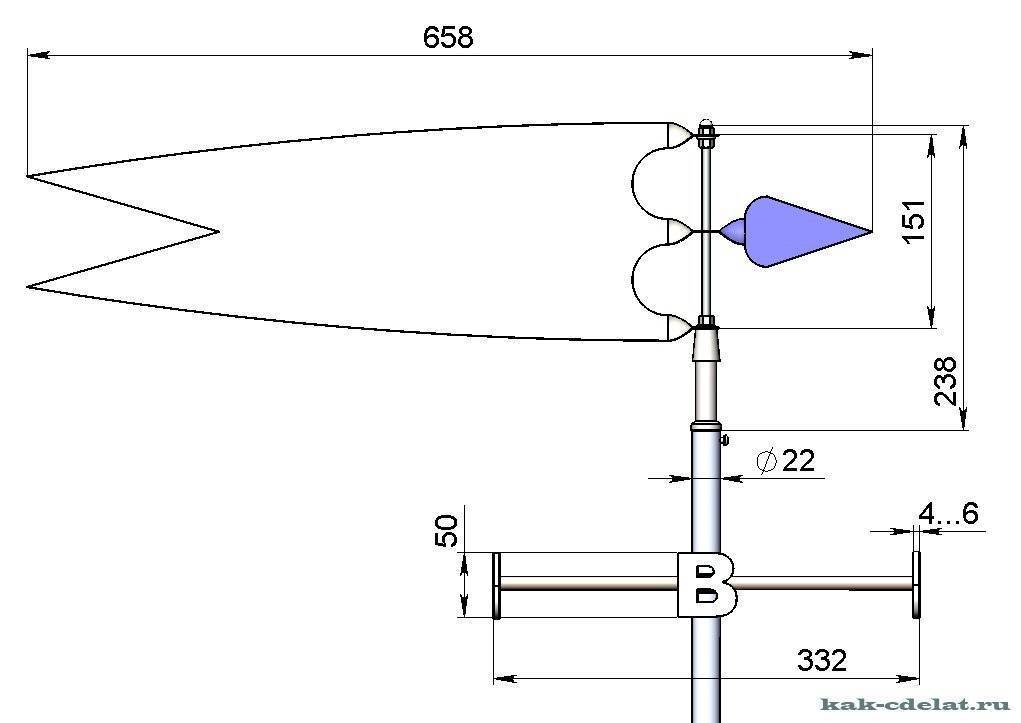

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Советы по креплению флюгарки на купол

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

Первоначально необходимо набить корпус литолом или солидолом.
Применив компас, нужно отрегулировать направление стрелок розы ветров.
Закрепить флюгер с помощью пластин, а также хомутов и припаек.
Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

Флюгер на дымоход своими руками: как его сделать

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Что такое флюгер и его виды?

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Обратите внимание

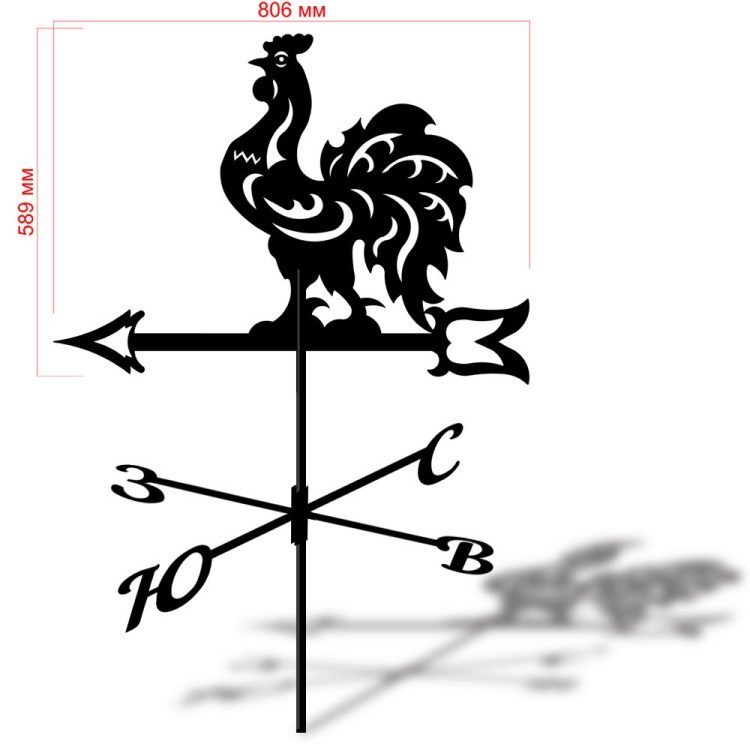

На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни.

Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;

Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

Установка керамического дымохода своими руками, советы и рекомендации
Ставим теплообменник на дымоход самостоятельно

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Важно

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
Для этого применяются гайки М 6 (8) и болты М 6 (7).
После этого ставится верхний цилиндр (3) и крепится хомутом (5).
После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:

Обзор дымоходов для печи из различных материалов
Правила установки дымоходов: выводим дымоходную трубу через стену

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

Первоначально необходимо набить корпус литолом или солидолом.
Применив компас, нужно отрегулировать направление стрелок розы ветров.
Закрепить флюгер с помощью пластин, а также хомутов и припаек.
Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Совет

Источник: http://kamin-maker.ru/dymohody/flyuger-dlya-dymohoda-legko-sdelat-samostoyatelno/

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

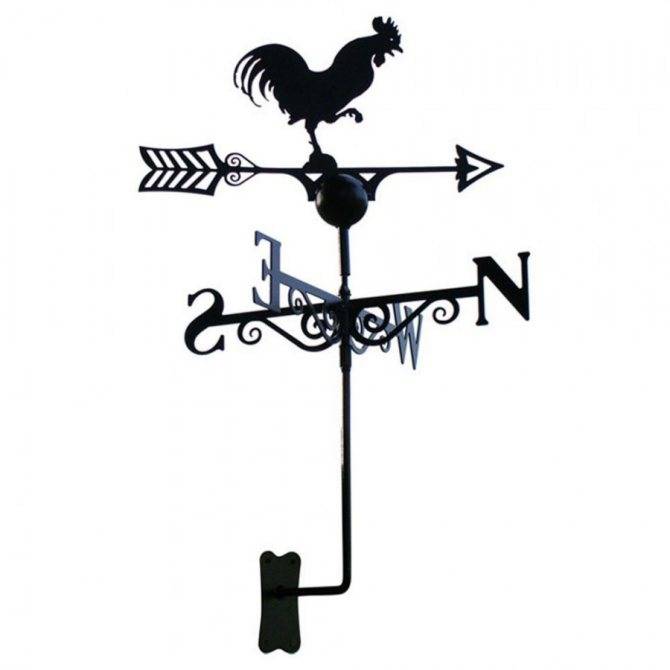

[Фото 1 Флюгер, вмонтированный на дымоходе – это финишный этап установки трубы. Защитным элементом является купол, декоративным – флюгарка.]

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека.

Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи.

Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

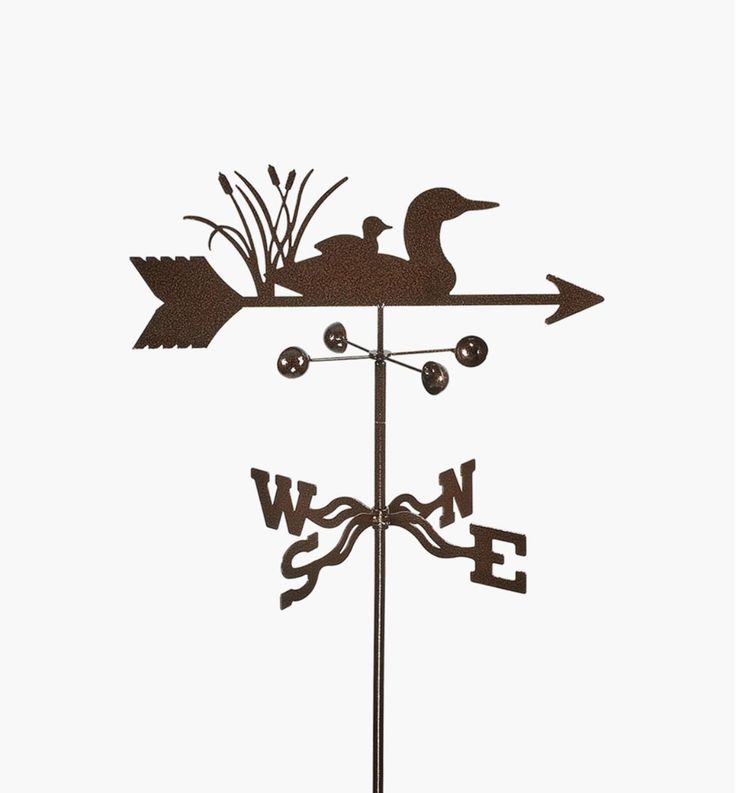

[Фото 2 Вариант флюгера со стрелой.]

Различают такие разновидности флюгеров:

индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

[Фото 3 Флюгарки для дымовой трубы, сделанные из нержавеющей стали для продления эксплуатационного срока. ]

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

[Фото 4 Для расчета веса флюгера необходимо знать все параметры деталей: диаметр трубы, толщину металла, вес подшипников, оси и втулки.]

Из подготовленного листа металла вырезают элементы флюгера.

[Фото 5 Применяя ножницы по металлу, из нержавеющей стали вырезают составные части флюгера для дымовой трубы. ]

Производится сборка всех составных элементов, исходя из инструкции на картинке.

[Фото 6 Схематическое указание по сборке конструктивных элементов флюгарки.]

Собранный элемент защиты надлежит установке на дымоход.

[Фото 7 Готовая модель флюгарки. Стрелка, окрашенная синей краской, отвечает за поступление воздуха, красной – выход продуктов горения.]

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

[Фото 8 Схема-чертеж сборки купольного элемента для дымовой трубы.]

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

Первыми крепятся стойки (4) к нижней части цилиндра (9).
Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

[Фото 9 Вариант флюгера для дымоотвода с противовесом и флажком. Вместо флажка может быть выбрана любая фигурка. Принцип устройства будет идентичен. ]

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

[Фото 10 Схематические указания по созданию флюгарки. Основные компоненты и поочередность размещения в готовой конструкции.]

Процесс изготовления:

Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

[Фото 11 Металлическая основа будущей флюгарки.]

На трубе потребуется сделать резьбу.

[Фото 12 Металлическая труба с односторонней резьбой для крепления.]

Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

[Фото 13 Труба с установленным подшипником.]

Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

[Фото 14 Крепление для флюгера с металлическими пластинами.]

Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

[Фото 15 Роза ветров – указательные стрелки сторон света, выставленные по компасу.]

Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

[Фото 16 Куполовидный козырек предназначен для защиты корпуса флюгера от проникновения влаги.]

На основание с резьбой садят крышку, выполненную из стали.

[Фото 17 Верхний элемент флюгера (стрелка) плотно садится на резьбу.]

На стрелке-крышке будет крепится противовес и флажок.

[Фото 18 Для указания направления воздушного потока, на флюгере устанавливается противовес и флажок. ]

Все элементы флюгера собраны и можно оценить проделанную работу.

[Фото 19 Готовую модель флюгера устанавливают на подготовленный купольный постамент.]

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Остались вопросы? С радостью поможем!

Источник: https://KaminOchag.ru/kontent/stati/dyimoxodyi/flyuger-dlya-dyimoxoda-svoimi-rukami-chertezhi.html

Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки.

При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным.

Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Содержание:

Что такое флюгер на дымоход

Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей.

Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Обратите внимание

Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто.

Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу.

Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора.

Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит.

Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать.

Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

кованый металл;
оцинкованный металл;
нержавейка;
металлопрофиль;
4-5 миллиметровый листовой металл.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход.

Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги.

Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Важно

Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Автор angor58

Источник: https://nashprorab.com/flyuger-na-dymokhod-svoimi-rukami-cherte/

Флюгер на дымоход — своими руками: видео по изготовлению

Правильно изготовив и установив флюгер можно не только использовать его как декоративный элемент, подчеркивающий индивидуальность жилого дома, но и придать ему функциональность, улучшив системы вентиляции и отопления, обеспечив безопасную их эксплуатацию.

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

неправильная конструкция отопительной системы;
неровности на внутренней поверхности трубы из-за налета в виде сажи;
нарушение системы вентиляции;
сквозняки в доме.

Устранить обратную тягу легко при помощи флюгера – дефлектора. Принцип его действия заключается в том, что движущий элемент дымника под воздействием ветра приводится в движение и отклоняет воздушные массы от поверхности трубы, тем самым обеспечивая пониженное давление на выходе из нее.

Газы, образованные в результате сгорания топлива, стремятся компенсировать разряжение, поднимаются к вершине дымохода, увеличивая тягу. Флюгер вращаясь, закрывает с ветреной стороны отверстие дымохода, что способствует беспрепятственному выходу угарных газов с другой его стороны.

Каждому владельцу дома с печным отоплением стоит помнить о том, что при эксплуатации дымохода без дополнительной защиты возможна потеря рабочих характеристик трубы под влиянием неблагоприятных факторов в виде:

ветра;
дождя;
температурных перепадов.

Дымник, внешне выглядящий как небольшой навес над дымоходом, устраняет неблагоприятное природное воздействие на выступающую его часть и предотвращает разрушения материалов компонента системы вентиляции.

Делаем своими руками

Чтобы сделать функциональный флюгер своими руками нужно представлять себе, как он выглядит в целом и в разобранном состоянии.

Составляющими конструкциями дефлектора являются:

ось;
подпятник;
корпус;
крышка корпуса;
вращающийся элемент;
полуцилиндр.

В некоторых моделях дымников для увеличения их эффективности добавляют два элемента:

нижний стакан, выполненный в форме цилиндра;
элемент верхнего стакана, требование, к которому – расширение к нижней его части.

Оба составляющих соединяются насадочным способом. На верхний стакан крепится крышка. Дополнительная конструкция обеспечивает свободный выход газов из трубы, подсасывая его через получившееся пространство кольцевого типа.

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

устойчивость к коррозионному воздействию;
прочность;
легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Размеры флюгера, форма

Предварительно, перед началом изготовления флюгера-дефлектора необходимо начертить схему деталей в отдельности и в сборе. При построении чертежа и планировании размеров готовой продукции, следует учитывать, что нужно придерживаться определенных соотношений к внутреннему диаметру трубы дымохода.

Высота дымника в готовом виде должна соответствовать 1,7 части от внутреннего диаметра трубы дымохода, а ширина – 1,9 часть.

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

полукруга;
плоскости;
плоскости и полукруга с прикрепленной крышкой;
плоскостной крышей двухскатно-щипцового типа.

Процесс изготовления

Процесс изготовления можно разбить на несколько этапов:

Произведение выбора материала дымника.
Проектирование будущего изделия в соответствии со своими пожеланиями и обязательными требованиями. Результаты проектирования следует оформить в виде чертежа. Секретом быстрой и успешной работы в производстве флюгеля является изготовление всех деталей конструкций в соответствии с чертежными данными.
Нанесение на жесткий картон выкроек составляющих элементов флюгеля.
Приложить картонные выкройки на используемый материал и обвести строительным маркером по контуру.
Вырезать детали при помощи инструмента. Для резки листов металла можно применять электроножницы, инструмент плазменной резки или электролобзик со специальной пилкой.
Изготовление кронштейнов, необходимых для крепления на поверхности трубы дымохода колпака. Для этого необходимо замерить величину длины окружности трубы. Из листового железа вырезать заготовку прямоугольной формы, длина которой соответствует измеренному значению, ширина равна глубине обработки трубы, обычно 10-20 сантиметров. Чем больше диаметр трубы, тем больше величина ширины заготовки для кронштейна. После предварительного просверливания отверстий по меньшей стороне заготовки для изготовления хомута, необходимо обернуть ею трубу с наружной стороны и скрепить по стыку болтами.
Проведение сборки дефлектора, состоящего из диффузора, внешнего колпака и цилиндра. Вырезанные детали цилиндра, обратного конуса и диффузора при помощи сварочного аппарата, заклепок и болтов необходимо соединить в единую конструкцию, согласно чертежу.

Установка

Монтировка на дымоход осуществляется только после окончания сборочных работ флюгера.

Установка дымника на дымоход осуществляется в несколько этапов:

Установка цилиндра на трубу.
Фиксирование цилиндра крепежными элементами.
Осуществление крепежа диффузора и колпака с помощью хомутов.

Для лучшей работы дымника колпак следует крепить к цилиндру в виде обратного конуса, что позволит изделию функционировать при любой скорости и направлении ветра.

Блиц-советы

При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Источник: https://orcmaster.com/remont/krysha/dymoxod/flyuger.html

Как сделать флюгер на дымоход самостоятельно?

Флюгер является прибором для определения направления и скорости ветровых порывов. Он крепится на флюгарку – дымник, защищающий дымоход от осадков, мусора и птиц, которые могут залететь конструкцию.

Сделать дымоход своими руками просто, а флюгердефлектор в качестве дополнения помогает нейтрализовать тягу в иную сторону. При воздействии ветра подвижная деталь дымника активируется и отталкивает воздух от трубы.

Так обеспечивается давление пониженного типа при перемещении из трубы, газы после сгорания топлива перемещаются к верхней области вытяжки. Флюгер поворачивается, а в результате закрывает отверстие дымохода со стороны ветра, что позволяет угарным парам свободно выходить.

С помощью букв, размещенных на неподвижной детали флюгера и обозначающих стороны света, узнают направление ветра.

Значение флюгера

Кроме практического назначения, флюгер является украшением крыши. Некоторые считают его оберегом от злых сил или бед. Например, флюгер в виде Бабы Яги должен защищать от нечистой силы.

Флюгер может быть изготовлен в виде флагов, ангелов, сказочных персонажей, животных и птиц.

Самый часто встречающийся – силуэт петуха. Он защищает дом от пожара, воров и магических сил. Аист означает домашний уют и семейное счастье.

Совет

Есть значения у других флюгеров, например, лев – храбрость, сила, мудрость, а лошадь – крепкая дружба. Грифон означает успех, уверенность в себе и власть, волк – защитник, дракон – успех в работе, богатство, часто можно увидеть в странах Азии, где он означает мудрость.

Это изделие придает крыше здания красивый вид и символизирует то, о чем хотят рассказать владельцы дома.

Материалы для изготовления

Флюгер на дымоход можно сделать самостоятельно, а материалы для него легко найти, о чем рассказано ниже в статье.Это может быть пластик, дерево, фанера, листовая сталь, медь.

Металлический флюгер изготовить намного сложнее, зато он прослужит не одно десятилетие, а его обработка антикоррозийными средствами продлит этот срок и улучшит внешний вид, защитит от влаги.

А вот деревянные флюгеры сильно подвержены внешним воздействиям погоды: осадкам, ветру, солнечным лучам. Их нужно покрывать водостойкой краской или защитным лаком. Некоторые мастера могут соорудить необычную конструкцию из пластиковых бутылок или CD-дисков.

Разновидности флюгеров

По функциональному назначению флюгеры делят на:

Ветряные – флюгер Вильде. С их помощью измеряют силу порывов. Иногда вместо металлической пластины крепят пропеллер, отпугивающий птиц или грызунов;
Метеорологические: анеморумбометры – приборы высокой точности, поверенные при изготовлении. Они применяются на метеостанциях;
Декоративные – приборы из разных материалов, не обладающие высокой точностью. Главная их функция – украшение любой крыши дома, а направление порывов можно определить по тому, в какую сторону смотрит фигурка;
Дымоходные. Их цель – препятствие задувания воздуха в дымоходный элемент. Такие флюгеры из прочных материалов способствуют свободному выходу продуктов сгорания при сильном ветре.

Процесс изготовления

Для изготовления флюгера на дымоход своими руками первым делом следует начертить схему, где должны быть чертежи отдельных компонентов и целой конструкции. Предварительно определяют размеры изделия.

При составлении чертежей нужно отталкиваться от диаметра дымохода. Высота флюгарки составляет 1,7 часть от диаметра внутри, ширина – 1,9 от внутреннего диаметра.

Проста в создании флюгарка на трубу, своими руками необходимо освоить методику и строго соблюдать данные пропорции. Можно также использовать следующую таблицу:

Внутренний диаметр трубы дымохода, см Высота дефлектора, см Ширина диффузора, см

12	14,4	24
14	16,8	28
20	24	40
40	48	80
50	60	100

Для обеспечения хорошей работы и правильности установки, все проводимые измерения должны быть максимально точными.

Флюгарки разнообразны, они отличаются друг от друга верхними зонами, которые выполняются в нескольких видах, например, плоскость или ровная двухскатная крыша щипцового типа.

Алгоритм создания флюгера на дымоход своими руками выглядит следующим образом:

Выбор материала флюгарки;
Создание проекта, соответствующего собственным пожеланиям и требованиям безопасности;
Оформление проекта в виде чертежа;
Перенос выкроек отдельных компонентов конструкции на плотный картон;
Перенос выкроек с помощью строительного маркера на выбранный материал – листовая сталь, медь, оцинкованное железо;
Вырезание элементов с помощью специальных инструментов: электролобзик, ножницы по металлу;
Заготовка крепежа для флюгарки на дымовыводящую трубу – кронштейнов.

Для правильного подбора следует замерить окружность трубы, вырезают из листа железа заготовку прямоугольной формы. Ее длина должна соответствовать полученному при измерении трубы значению, а ширина составляет около 15 см.

Компонент для кронштейна имеет ширину, зависящую от диаметра трубы – чем он больше, тем больше и величина заготовки. Предварительно следует просверлить отверстия на меньшей стороне компонента.

Затем изготавливают хомут – оборачивают трубу снаружи заготовкой и скрепляют стыки болтами.

Далее согласно чертежу собирают дефлектор. Его составляют цилиндр, диффузор и внешний колпак.

Созданные компоненты цилиндра из металла, диффузора и конуса обратного типа следует соединить в одну конструкцию. Для этого необходимы болты, а также металлические заклепки и надежный сварочный аппарат.

При определенной сноровке и владении инструментами вполне возможно сделать флюгер на дымоход своими руками.

Установка

На эффективность работы дефлектора из металла влияет правильность процессе его установки.

Есть несколько важных условий:

Дефлектор нельзя монтировать в местах аэродинамической тени от каких-либо построек;
Если крыша дома плоская, устье дымохода должно быть расположено выше, чем ограждающие элементы;
Дефлектор устанавливают так, чтобы его корпус обдувался при любом направлении ветра.

Монтировать флюгер на дымоход можно, когда уже все работы по сборке завершены. Готовую конструкцию устанавливают на самой верхней части дымовой трубы.

Монтаж и изготовление колпака дымохода для улучшения тяги предполагает свой алгоритм. Сначала на трубу устанавливается и фиксируется крепежными элементами. Металлическими хомутами прикрепляются колпак и диффузор.

Колпак лучше прикреплять к цилиндру, представляющему собой конус. Это обеспечит лучшую работу, так как изделие сможет выполнять свои функции при любых значениях скорости ветра и при любом его направлении. Процесс монтажа и изготовления флюгера-дефлектора результативен над печами, работающими на жестком топливе.

Источник: http://kryshadomov.ru/dymohod/flyuger_na_dymohod_svoimi_rukami_chertezhi.html

Как сделать флюгер на трубу дымохода своими руками

Флюгер на трубу канала дымохода – это не просто декоративная деталь, которая позволяет придать более выразительный тон для всей крыши, это кроме того и очень важная технологическая составляющая для нормальной работы всей системы отведения дыма.

Что такое флюгер и его виды?

Флюгер считается наиболее старинным декоративным элементом, который ко всему прочему еще и выполнял защитные функции. Из себя он представляет металлическую форму, на которой закреплен флажок, противовес.

Схема функционирования флюгера

Принцип работы достаточно прост, для работы нужно, чтобы противовес поворачивался в ту сторону, откуда дует ветер, а флажок тем самым будет показывать это направление.

Обратите внимание

Это декоративный элемент, который, кстати, впервые на Руси стали использовать с приходом Петра 1. У нас изображение на металлической форме зачастую было в форме народных домашних животных, как правило, петуха.

В поверьях было сказано, что это животное способствует защите дома от всевозможных бесов и злых сил.

Кроме такого рода функций флюгера, нужно напомнить, что не редко флюгер для дымохода использовали, как защиту от осадков. К противовесу с той же стороны закреплялся металлический либо деревянный «козырек», который при повороте в определенную сторону, закрывал подветренную часть дымохода от осадков, мусора и прочего.

Основные виды:

Показывающий направление ветров. Несмотря на огромное количество современных приборов, все еще можно встреть флюгеры на станциях. Большее их распространение было выявлено в приморских окрестностях, ведь от силы и направления всегда зависела погода в море.
Вильда. Это современный специальный флюгер, который позволяет узнать уже не только направление, но также силу ветряного потока. Для определения силы, на нем закрепляется вертикальная пластина, насколько она повернута и будет означать силу ветра.

Размеры флюгера, форма

Флюгарка на дымоход может иметь самые разнообразные размеры и даже формы. Смотря, какой вкус у домовладельца, поэтому это исключительно дело каждого при выборе. Но, принято считать, что стандартные размеры для домов и коттеджей в пределах 100 квадратных метров – это сам постамент флюгера 40-50 см. и непосредственно поворачивающаяся горизонтальная часть в среднем 80-85 см.

С формами все намного сложней, здесь нужно учитывать местность, в которой вы живите, чтобы ваша конструкция не выбивалась из вашего приусадебного участка и из всего архитектурного строя местности. Выбирайте диких животных, или, к примеру, обычного петуха, который будет смотреться отлично, особенно для деревянных домов.

Материалы для изготовления

Помимо классических материалов для флюгарки на трубу вашего дымохода, можно использовать самые разнообразные подручные материалы, к примеру, бутылки, диски, пластик, фанеру и тому подобное. Но, безусловно, наибольшее удовольствие владелец получит от красивой и монументальной металлической флюгарки.

Материал для флюгера нужно использовать, как медь, так и более прочную сталь. Но, не забывайте, что перед установкой, нужно обработать поверхности, чтобы конструкция прослужила намного дольше.

Делаем своими руками

Дымоход с металлическим флюгером можно изготовить собственноручно, но для этого нужно знать некоторые особенности. К примеру, позаботьтесь о куполе, том месте, куда в последующем будет установлен прибор. Нужно:

Крепим стойки на цилиндр.
Устанавливаем верхний цилиндр и обратный конус.

Подробней с тонкостями можно ознакомиться по чертежам.

Этапность изготовления своими руками:

Делаем опору, для этого подойдет труба диаметром 1,3 см. а длиной не более 12 см.
Нарезаем резьбу.
Вкручиваем по резьбе специальный подшипник, можно автомобильный или любой другой, лишь бы по размеру подходил.
По бокам привариваются пластины, на вид будут представлять распорки. Учитывайте, что они не должны мешать вращению.
Устанавливаем розу ветров, где-то посередине трубы. Это стальные прутья с приваренными на краях буквами.
Обязательно закрываем колпачком трубу, чтобы туда не попадали осадки.
Колпачок нужно сделать с подшипником, чтобы на нем хорошо после вращалась сама стрелка и флажок.

Как видим, самим сделать флюгер на дымоход не так уже и сложно.

Установка

Когда конструкция собрана, обработана специальной краской, можно приступать к монтажу непосредственно на дымоход. Заранее подготовьте «площадку» на трубе, со стойками. Можно это сделать на самом «зонтике», если его конструкция позволяет. После дымоходный флюгер прикручивается к стойкам теми пластинами, которые были приварены по краям заготовки. Все готово.

Как сделать флюгер на трубу дымохода своими руками Ссылка на основную публикацию

Источник: https://odymohodah.ru/stroitelstvo-i-montazh/flyuger-na-trubu-dymohoda

Флюгер на дымоход загородного дома своими руками

Флюгер — это отличное украшение для дымохода, которое можно легко сделать собственными руками. Еще с давних времен люди устанавливали на самый верх здания это удивительное приспособление, тем самым придавая ему индивидуальности. Флюгер на дымоход выполняет сразу две полезные функции.

Во-первых, он украшает дом, а во-вторых, защищает его от попадания влаги и задувания сильного ветра.
Сегодня очень легко сделать флюгера на дымоходы своими руками. Чертежи, которые понадобятся для работы, можно отыскать в тематических журналах и на интернет-форумах.

А также необходимо запастись материалами, из которых будет сделано интересное украшение.

Выбор материала для флюгера

Следует внимательно подойти к выбору материалов, из которых обычно изготавливается флюгарка. Как правило, ее размещают в труднодоступном месте.

К тому же устройство будет постоянно подвержено неблагоприятным условиям.

Чтобы флюгер быстро не утратил свой привлекательный внешний вид, необходимо выбирать для него высококачественные и прочные материалы. Они должны соответствовать следующим требованиям:

быть устойчивыми перед высокими температурами;
справляться со своей основной функцией даже в сильные морозы;
не поддаваться коррозии от длительного контакта с влажной средой.

Если брать во внимание данные условия, то можно прийти к такому выводу: мастерить флюгер лучше всего из стали или меди.
Оцинкованную сталь нередко используют для формирования дымника.

Такой флюгер прослужит минимум десять лет. Нержавеющая сталь немного превосходит этот материал по сроку службы. Медь же характеризуется высокой прочностью.

Но ее обычно используют при изготовлении подобных устройств в производственных условиях.

Разновидности флюгеров

Принято разделять дымники на трубу на два основных вида:

Флюгер, который указывает направление ветра. Его используют в метеорологии. Такое полезное украшение дома можно увидеть в приморских городах.
Вильда, позволяющая узнать направление и силу ветра. Такой флюгер можно узнать по специфической пластине, которая располагается в вертикальном положении.

У нас наиболее востребован классический колпак. Его верхняя часть напоминает очертаниями крышу. Размер такого флюгера зависит от габаритов дымохода.

Этапы создания флюгера собственными руками

Конструирование флюгера своими руками — это очень интересный процесс, с которым сможет справиться любой человек. Есть два основных способа создания данной конструкции.

Для начала стоит рассмотреть технологию, которая позволяет смастерить сводчатый дымник.
Перед тем как приступить к работе, не помешает раздобыть чертеж флюгера.

Он поможет сориентироваться в этапах обустройства колпака для дымохода.

Вся работа будет состоять из таких шагов:

Необходимо взять листовую сталь и вырезать из нее ровный прямоугольник. Нужно учитывать, что во время формирования дуги он должен с запасом перекрывать отверстие в трубе дымохода.
Если мастер желает соорудить флюгер максимально эластичным, ему следует сделать надрезы на равном расстоянии друг от друга на противоположных сторонах прямоугольника. Рекомендуется оформить насечки с небольшим наклоном. Благодаря этому декоративный элемент приспособления приобретет вид аккуратной трапеции.
В качестве основы четырех стоек берутся стальные уголки. Вместо них может послужить для этой цели кровельная сталь, которая предварительно складывается в несколько слоев. Изгибы следует сформировать в местах, указанных на чертеже. По краям необходимо сделать отверстия, которые потребуются для крепежа.
Стойки следует надежно зафиксировать по углам фартука из металла. Для этой цели рекомендуют использовать заклепки. Между парами стоек следует выдерживать промежуток, равный размеру одной стороны трубы. В противном случае готовую конструкцию невозможно будет соединить с дымоходом.
Теперь необходимо оформить сводчатую крышу из листа металла.
Стойки следует зафиксировать в области внутренних стен дымохода. Для этой работы понадобятся длинные гвозди или штыри.
При помощи плоскогубцев нужно отогнуть декоративные детали крыши дымника в противоположную от их текущего положения сторону.

Создание шатрового флюгера

Интересно на крыше смотрится шатровая модель флюгера. Перед тем как приступить к ее конструированию, мастера советуют перенести чертеж устройства на картон. Бумажную заготовку следует согнуть и приложить к трубе дымохода. В случае необходимости следует подкорректировать элементы чертежа.
Шатровой флюгер делается следующим образом:

Первым делом нужно нарисовать эскиз крыши флюгера и перенести его на металлический лист.
Заготовку необходимо вырезать ножницами.
Киянкой на верстаке формируют ребра будущего изделия. После те же действия необходимо повторить с кромкой по краям.
Фальцем соединяют края получившейся развертки.
Теперь нужно подготовить стойки.
Остается соединить дымоход с основными деталями флюгера из металла.

Прикрепить готовый дымник к трубе можно при помощи обычных металлических штырей. Некоторые хозяева предпочитают дополнительно покрывать флюгер краской, чтобы придать ему более приятный внешний вид.

Этот этап можно смело пропускать тем, кто планирует установить украшение на трубе, идущей от печки, которая работает на дровах. Уже после первого использования дымник покроется толстым слоем сажи и копоти. Так что красить его просто нет никакого смысла.

Сконструировать флюгер на трубу дымохода, как можно было понять, достаточно просто. Нужно лишь заранее закупить все необходимые материалы и выделить на работу пару часов свободного времени.

Источник: https://idachi.ru/stroitelstvo-i-remont/dymohody/flyuger-na-dymohod.html

Как сделать дефлектор (флюгер) на дымоход своими руками: расчет, чертежи и прочее

Конструкция дымохода предполагает наличие дефлектора, который выполняет несколько важных функций. Основная задача приспособления заключается в обеспечении хорошей тяги и поэтому необходимо знать устройство конструкции.

Правильное функционирование дымохода печного отопления обеспечивает хороший обогрев дома. При попадании ветра снаружи в просвет дымохода происходит нарушение работы системы, то есть дым и тяга существенно уменьшаются. Для предотвращения такого эффекта и необходим дефлектор, который обеспечивает нормальную работу системы печного отопления.

Дефлектор имеет простую конструкцию

Эффективная тяга способствует улучшению прогорания топлива до 20%. При этом увеличивается эффективность обогрева пространства. Дефлектор, позволяющий достичь этой цели, имеет простую конструкцию. Приспособление включает в себя следующие элементы:

верхний и нижний цилиндры;
патрубок нижнего цилиндра;
защитный колпак;
кронштейны.

Некоторые конструкции не включают в себя верхний цилиндр, ведь он не является обязательным. Дефлектор предполагает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр крепится на дымоход, а диффузор необходим для разделения потока воздуха. Комплекс простых элементов позволяет улучшить эффективность дымохода путём усиления тяги.

Дефлектор практичен в эксплуатации, но важно учесть его назначение. В регионах с сильными ветрами прибор удобен, но при постоянном отсутствии перемещения воздушных масс или при низовом ветре конструкция не способствует усилению тяги, а лишь уменьшает этот процесс.

В таком случае стоит использовать дефлекторы со встроенным специальным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую ширму, полотно и крышку.

При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоход от неверного перемещения воздушных масс.

Дефлектор удобен при печном отоплении

Дефлектор является обязательным элементом дымоотводящей системы при печном отоплении. Приспособление имеет и другие названия: оголовок, дымник, флюгарка, а также колпак и грибок. В некоторых случаях дефлектор называют зонтиком или козырьком, но всегда предполагается защитное устройство, способствующее усилению тяги.

При этом простой зонтик, козырёк или грибок отличаются от функционального дефлектора тем, что обеспечивают лишь внешнюю защиту дымохода. Полноценное устройство усиливает тягу, имеет защиту от низового ветра, препятствует проникновению осадков внутрь трубы.

Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективный обогрев дома.

Виды «колпаков»

Основное назначение дефлекторов любых видов одинаково, но приспособления отличаются конструктивными особенностями. Поэтому они разделены на определённые виды:

шарообразный дефлектор;
прибор Григоровича;
тарельчатый вариант;
ЦАГИ вентиляционный;
Н-образный прибор.

Эти модели являются классическими и эффективны в применении. Варианты «флюгер» или вращающийся дефлектор отличаются от них конструктивным исполнением, но действуют по тому же принципу, что и обычные.

В любом случае устройство должно быть изготовлено из материала, устойчивого к воздействию высоких температур и климатических осадков. Оцинкованное железо или медь часто являются основой конструкции. Изделия, покрытые эмалью или полимерным слоем, являются одними из новейших вариантов.

При установке элемента на дымоход присутствует контакт с горячим воздухом. Поэтому нельзя использовать пластиковые изделия. Они оптимальны только на вентиляционных каналах.

Шарообразные устройства красивы и удобны

При выборе изделия следует учитывать качество и надёжность крепления всех элементов. Поворотные детали должны вращаться аккуратно и мягко, а параметры нижнего цилиндра должны соответствовать габаритам дымохода. При этом стоит учесть, что дефлектор используют только на трубах круглой формы. Кирпичные квадратные дымоходы требуют установки дополнительного переходника.

Принцип действия конструкции

Внешнее приспособление для дымохода может иметь любую форму, но всегда одинаков принцип действия. Воздушные потоки, двигаясь по крыше здания, ударяются о корпус дефлектора и огибают его.

В результате этого создаётся разряженная зона. По закону аэродинамики Бернулли в этой области находятся разряженные воздушные массы, которые не препятствуют тяге.

Сила выхода дыма и качество прогорания топлива усиливается, что делает дефлектор эффективным.

Тарельчатый дефлектор практичен

Важно

Любой вариант классического колпака предполагает наличие нижнего цилиндра. Эта часть крепится к дымоходу. Сверху изделие дополнено «зонтиком», то есть крышкой, защищающей дымоход от осадков. Части конструкции обеспечивают качественную и правильную работу дефлектора.

Конструкция простого дефлектора лаконична

Все конструктивные элементы приспособления для дымохода должны быть надёжно скреплены между собой. Особенно важно определить параметры изделия, ведь от этого зависит его работоспособность.

Чертежи, размеры и параметры

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).

Габариты дефлектора зависят от внутреннего диаметра дымохода

При отсутствии в таблице нужного параметра трубы следует воспользоваться такими соотношениями, как для высоты изделия 1,6—1,7 d, а для ширины диффузора 1,2—1,3 d, ширины колпака 1,7—19 d.

При этом d — это внутренний диаметр имеющейся трубы дымохода. Полученные данные служат основой для расчёта количества материала.

Все показатели следует указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Примерный чертеж может быть самым простым

Правильный чертёж или схема облегчают создание приспособления для дымохода. На рисунке указывают размеры и крепления всех элементов.

Материалы и инструменты

Сделать своими руками приспособление для улучшения тяги дымохода можно с помощью простых инструментов, которые должны быть точными, острыми и качественными. Без учёта этих требований невозможно создать надёжное и долговечное изделие. Комплекс приборов и инструментов включает в себя:

рулетку, линейку;
ножницы для резки металла;
киянку, саморезы с пресс-шайбой 15 мм;
дрель с комплектом свёрл.

Основой конструкции служит листовой металл, толщина которого должна быть 0,3 – 0,5 мм. Для этого оптимально подойдут такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь. Сделать жёсткие крепления легко с помощью металлических полос большей толщины, чем листы для основы. А также для работы можно использовать заклёпочник, заменив им саморезы.

Подготовка к сборке

Листовой металл нужно разрезать ножницами на части, учитывая необходимые размеры деталей в развёрнутом виде. Для этого лучше всего сделать шаблоны на плотном картоне, а затем перенести форму на металл. При этом используют маркер, обеспечивающий чёткий след.

Шаблоны всех деталей облегчают работу

Элементы для жёсткой фиксации всех компонентов конструкции нужно обрезать по необходимым размерам. С помощью таких деталей скрепляются нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали нужно изогнуть до оптимальной формы, позволяющей соединить в дальнейшем цилиндры и конус.

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;
Крепления нужны и для конуса
В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;
Заклепки позволяют надежно скрепить элементы
Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.
Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию.

В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги.

При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Совет

Приспособление для защиты дымохода и усиления тяги практично и необходимо для эффективной работы системы отопления. Правильная конструкция и верные размеры изделия являются залогом его качественной работы.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html

Флюгер на дымоход — своими руками: видео по изготовлению

Валерий КарпинОбновлено: 03.08.2019

В закладки ↑

Значение флюгера

В процессе печного отопления в дымоходе возникает обратная тяга угарных газов. Причиной этого может быть:

Делаем своими руками ↓
Материалы для изготовления ↓
Размеры флюгера, форма ↓
Процесс изготовления ↓
Установка ↓
Блиц-советы ↓

неправильная конструкция отопительной системы;
неровности на внутренней поверхности трубы из-за налета в виде сажи;
нарушение системы вентиляции;
сквозняки в доме.

ветра;
дождя;
температурных перепадов.

Делаем своими руками

Составляющими конструкциями дефлектора являются:

ось;
подпятник;
корпус;
крышка корпуса;
вращающийся элемент;
полуцилиндр.

В некоторых моделях дымников для увеличения их эффективности добавляют два элемента:

нижний стакан, выполненный в форме цилиндра;
элемент верхнего стакана, требование, к которому – расширение к нижней его части.

Оба составляющих соединяются насадочным способом. На верхний стакан крепится крышка.

Дополнительная конструкция обеспечивает свободный выход газов из трубы, подсасывая его через получившееся пространство кольцевого типа.

Материалы для изготовления

устойчивость к коррозионному воздействию;
прочность;
легкость.

Размеры флюгера, форма

Отличаются дымники внешней верхней частью, которая может быть выполнена в виде:

полукруга;
плоскости;
плоскости и полукруга с прикрепленной крышкой;
плоскостной крышей двухскатно-щипцового типа.

Процесс изготовления

Процесс изготовления можно разбить на несколько этапов:

Произведение выбора материала дымника.
Проектирование будущего изделия в соответствии со своими пожеланиями и обязательными требованиями. Результаты проектирования следует оформить в виде чертежа. Секретом быстрой и успешной работы в производстве флюгеля является изготовление всех деталей конструкций в соответствии с чертежными данными.
Нанесение на жесткий картон выкроек составляющих элементов флюгеля.
Приложить картонные выкройки на используемый материал и обвести строительным маркером по контуру.
Вырезать детали при помощи инструмента. Для резки листов металла можно применять электроножницы, инструмент плазменной резки или электролобзик со специальной пилкой.
Изготовление кронштейнов, необходимых для крепления на поверхности трубы дымохода колпака. Для этого необходимо замерить величину длины окружности трубы. Из листового железа вырезать заготовку прямоугольной формы, длина которой соответствует измеренному значению, ширина равна глубине обработки трубы, обычно 10-20 сантиметров. Чем больше диаметр трубы, тем больше величина ширины заготовки для кронштейна. После предварительного просверливания отверстий по меньшей стороне заготовки для изготовления хомута, необходимо обернуть ею трубу с наружной стороны и скрепить по стыку болтами.
Проведение сборки дефлектора, состоящего из диффузора, внешнего колпака и цилиндра. Вырезанные детали цилиндра, обратного конуса и диффузора при помощи сварочного аппарата, заклепок и болтов необходимо соединить в единую конструкцию, согласно чертежу.

Установка

Монтировка на дымоход осуществляется только после окончания сборочных работ флюгера.

Установка дымника на дымоход осуществляется в несколько этапов:

Установка цилиндра на трубу.
Фиксирование цилиндра крепежными элементами.
Осуществление крепежа диффузора и колпака с помощью хомутов.

Блиц-советы

При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Статья была полезна?

0,00 (оценок: 0)

Загрузка…

Понравилась статья? Поделиться с друзьями:

Автор: Валерий Карпин

С 2007 года интернет-журналист в сфере ремонта, дизайна интерьера и частного строительства. Постоянный участник выставок и конференций по новым технологиям в материаловедении и строительстве. Имею опыт собственной дизайн-студии и строительной фирмы. Люблю живо писать о собственном опыте.

Adblock
detector

Как сделать флюгер на дымоход своими руками: чертежи и советы мастеров

Главная » Инженерные системы » Отопление » Камины и печи

Изготовление флюгера на дымоход своими руками полностью изменяет внешний вид трубы. Установка такого изделия не только придает крыше своеобразность, но и создает преграду снегу и воде. В качестве материала используются отходы листового металла, из которых вырезаются фигуры. Их по конфигурации существует большое разнообразие. Это бывает кошка, сова, орел, лев или дракон. Все зависит от фантазии исполнителя.

Опубликовано: 16.10.2018Рубрика: Камины и печиАвтор: Andrey Ku

Функции изделия

Флюгер на дымоход после установки выполняет ряд функций:

Указывает направление движения ветряных потоков. Находит применение в метеорологии. Даже при небольшом дуновении стрелка мгновенно реагирует поворотом.
Является защитной преградой попадания в дымоход ветра. Этим устраняется риск задымления пространства жилого дома.
Если в устройство встроен пропеллер, то потоком воздуха создается его вибрация. Такое изделия ставится не на крыше, а выносится в сад, на открытую территорию. В процессе вращения идет отпугивание грызунов.
Часто конструкция устанавливается на крыше в декоративных целях.

Внешние условия, такие как осадки или температурные перепады, создают предпосылки для разрушения трубы дымника. Установка флюгера увеличивает срок ее эксплуатации.

Строение конструкции

Существует множество оригинальных конструкций флюгерных изделий. Но все они имеют одинаковый принцип действия.

В их состав входят следующие элементы:

Флажок. Он выполняется в виде различных фигур. Под воздействием ветра идет его разворот в сторону направления движения воздушных потоков.
Стрела. Ее присутствие в конструкции необязательно. Со стороны дуновения ветра у нее располагается флажок. Закрепляется стрела на оси.
Противовес. Применяется в том случае, когда веса флажка недостаточно для уравновешивания стрелы.
Ось вращения. Иногда она закрепляется в блоке с двумя подшипниками. Другой вариант установки – вхождение в трубу большего диаметра. В качестве опорной поверхности используется металлический шарик.
Сверху располагается колпак. Его функция состоит в защите дымового отверстия от попадания дождевой воды.

В конструкции, которая называется флюгер Вильде, включается вертикальная пластина. Отклоняясь под воздействием ветра на определенный угол, она показывает его силу.

Флюгер Вильде

Установка на ось румбов с буквенным обозначением облегчает возможность фиксации направления ветра по отношению к сторонам света. Здесь следует учитывать один нюанс. Флажок укажет сторону, в какую движется воздушный поток, а стрелка повернется в направлении, откуда он дует.

Флюгер с указанием сторон света

Материалы для изготовления

Основной элемент флюгера – флажок, делается из стали или цветного металла. В качестве последнего материала выступает медь. Допускается изготовление его из дерева. Если под рукой имеются старые диски или пластиковые бутылки, все это тоже идет в ход.

Еще изделие можно получить ковкой стального прутка. К недостатку такого изготовления относится большой вес модели. При установке его на крышу следует хорошо крепить конструкцию. При сильных порывах ветра она может не выдержать и упасть.

Из какого бы материала ни делались флажки, они нуждаются в покраске. Покрытие ведется влагостойким составом, который предохраняет изделия от влияния внешних факторов.

Ось вращения делается только из стали. Применение более мягкого материала недопустимо. В процессе работы начнется его истирание, что приведет к разбалтыванию конструкции с возможным ее заклиниванием.

Создание своими руками

Для изготовления изделия своими руками необходимо заранее подготовить материалы и инструменты. Сам флюгер вырезается из металла или дерева. Ось закупается.

Инструмент применяется следующий:

электролобзик;
набор лобзиков по дереву или металлу;
ножницы по металлу;
дрель;
молоток;
паяльник;
струбцины;
наждачная бумага;
плоскогубцы.

Оригинальный вариант

Чтобы изготовить флюгер, подготавливается чертеж со всеми размерами.

Флюгер вырезается из листа металла или дерева. Для этого используются ножницы по металлу или лобзик.

Затем в соответствии со схемой ведется сборка.

После окончания установки поступление воздуха идет в направлении, которые указывают синие стрелки. Красная – дает информацию о выходе дыма. Данный вариант имеет возможность предотвращать появление обратной тяги.

Конструкция с дефлектором

Такой вариант тоже изготавливается своими руками. Установка флюгера идет на трубу дымохода.

Дефлектор – это устройство, которое не только увеличивает тягу, но и устраняет попадание мусора в дымоход.

На первом этапе идет изготовление купола, а затем самого флюгера.

Для установки его на крышу подготавливается металлическая труба.

С ее внутренней стороны устанавливаются подшипники.

С боку трубы варятся 2 пластины из металла. Располагаются они так, чтобы не мешать вращению оси.

Варятся 2 металлические планки, на которых размещаются буквы. Они указывают направление сторон света.

Сверху ставится колпачок, чтобы внутрь конструкции не попала влага.

Резьба трубы накрывается крышкой, которая должна хорошо подойти. Сверху устанавливается флажок с противовесом.

Иногда крепление ведется к фронтону.

Советы мастеров

Перед началом работ следует воспользоваться советами мастеров:

В качестве материала для изготовления дефлектора может выступать бронза или нержавейка. Их толщина выбирается размером 1 мм.
Следует принимать во внимание, что использование цветного металла обойдется дороже.
Во время изготовления изделия стоит постоянно держать ориентир на чертеж.
Перед установкой подшипников набить корпус смазкой: солидолом или литолом.
Для ориентации сторон света необходимо пользоваться компасом.
После окончания монтажа обязательно провести проверку работоспособности конструкции.

Установленное своими руками изделие должно поддерживаться в рабочем состоянии. Для этого подшипники или расположенный снизу шарик требуют регулярной смазки. Если в любой точке флюгера закрепляется стальная проволока, затем она опускается и углубляется в землю до 1,5 метров, то устройство выполняет еще и роль громоотвода.

Понравилась статья? Поделиться с друзьями:

расчет, виды флюгеров, устройство и чертежи колпаков и козырьков, инструкция по изготовлению с фото и видео

Для безотказной работы абсолютно любой печи нужен хороший приток воздуха и вывод газов, то есть тяга. Эти качества обеспечиваются грамотно сконструированными дымоходами. Такие факторы, как: ветер, атмосферные осадки, мусор забивающий дымоход, сильно ослабляют тягу и убавляют производительность печи. В такой ситуации самым простым и надёжным решением является установка дефлектора, к тому же его несложно сделать своими руками.

Содержание

1 Что такое дефлектор
2 Какие виды флюгеров есть
3 Конструкция и принцип работы
4 Как сделать флюгер на дымоход своими руками: инструкция с чертежом
- 4.1 Видео: изготовление колпака на трубу дымохода своими руками
- 4.2 Фотогалерея: поэтапное изготовление дефлектора
- 4.3 Особенности применения
- 4.4 Видео: самостоятельное изготовление дефлектора ЦАГИ

Что такое дефлектор

Дымовой дефлектор — препятствие воздушному потоку от ветра. Это простое, но довольно эффективное приспособление сможет оградить вашу дымовую трубу от ветра, атмосферных осадков, мелких птиц, падающей листвы и всяческого мусора. Ещё установленный дефлектор на оголовке дымохода значимо улучшает выброс дыма. Но смысл в установке подобного устройства возникает только когда дымоход грамотно сконструирован и смонтирован, нужной высоты в соответствии с проектом и верно подобранным сечением. Даже месторасположение дымовой трубы на кровле вносит свои корректировки. Принцип действия любого дефлектора основан на законе Бернулли: чем больше скорость потока воздуха при изменении поперечного сечения, тем меньше статического давления в этом сечении. Как говорят, спецы в этом деле, дефлектор повышает КПД примерно от 15 до 20%.

Дефлекторы не рекомендуют ставить на выходы из газовых котлов. Причина в том, что зимой из-за низкой температуры выходящих потоков, на горизонтальных частях трубы скапливается конденсат и появляются сосульки, явно ухудшающие тягу. Дефлектор же этому ухудшению только способствует. Поэтому для газовых генераторов ставятся простые зонтики для предохранения от попадания мусора, листьев и осадков.

Какие виды флюгеров есть

Существует несколько разных видов и конструкций. Вот некоторые:

ЦАГИ
Дефлектор Григоровича
Круглый «Волпер»
Н — образный дефлектор
Шаровидный вращающийся (подходит для устройств работающих на газу)

Виды дефлекторов

Какая из этих систем эффективнее зависит от климата, скорости ветров и подбирается индивидуально.

Конструкция и принцип работы

Стандартно в устройстве используются три элемента.
1. Цилиндр.
2. Диффузор.
3. Зонтик.
Принцип работы наглядно проиллюстрирован на картинке:

Принцип работы

Как сделать флюгер на дымоход своими руками: инструкция с чертежом

Перед тем как приступать к производству, нужно начертить чертёж будущего дефлектора и приготовить нужный инструмент и материалы:

Лист оцинкованной либо нержавеющей стали толщиной 0,5–1 мм.
Ножницы по металлу или болгарка с отрезным кругом.
Дрель.
Заклёпочник с заклёпками (болты с гайками).
Картон для шаблона.
Чертёж.

Чертеж дефлектора ЦАГИ

Для расчёта параметров дефлектора, следует узнать внутренний диаметр трубы дымохода.

По этой таблице можно рассчитать точные размеры дефлектора исходя из диаметра дымовой трубы:

Внутренний диаметр дымохода d	Высота дефлектора H	Диаметр диффузора D
120	144	240
140	168	280
200	240	400
400	480	800
500	600	1000

Если вашего диаметра нет в таблице, расчёты можно сделать по чертежу.

Совет: при низовом ветре необходимо под зонтиком установить обратный конус, он будет рассекать потоки воздуха с дымом и выводить сразу наружу

Видео: изготовление колпака на трубу дымохода своими руками

Последовательность производимых действий:

Сначала рисуем детали на картоне в натуральный размер.
Подгоняем детали друг к другу так, как если бы это был готовый дефлектор. Если все устраивает, начинаем переносить на металл.
Элементы из картона кладём на металл и обводим маркером.
Вырезаем детали. Кромку реза подгибаем пассатижами и простукиваем молотком чтобы выровнять.
Диффузор сворачивается в форме конуса. Для соединения краёв просверливаем отверстия и соединяем заклёпками (можно также использовать сварку полуавтомат).
По аналогии с диффузором изготавливается внешний корпус (сворачиваем цилиндром).
Вырезаем три полоски металла шириной 5 см и длиною 20 см для лапок крепления зонта. По краям сверлим отверстия для крепежа. Загибаются лапки перпендикулярно большей стороне согласно чертежу.
В зонтике сверлятся отверстия для болтов 4–5 см от края. Лапки крепятся к зонтику болтами или заклёпками.
Сверлим отверстия под крепёж в диффузоре, предварительно наметив их прикладывая зонтик с уже прикрученными лапками.
Собираем воедино диффузор и зонтик.
Вставляем конструкцию во внешний цилиндр, сверлим отверстия напротив лапок и соединяем болтами или заклёпками.

Фотогалерея: поэтапное изготовление дефлектора

: Вырезаем шаблоны из картона

: Собираем конус зонтика

: Загиб обечайки

: Сборка внешнего цилиндра корпуса

: Монтаж креплений зонтика

: Крепеж юбки

: Зонтик собран

: Зонтик уже прикреплен

: Соединение диффузора и внешнего цилиндра

: Дефлектор в сборе

Особенности применения

Дефлекторы применимы к печам работающим с твёрдым топливом, за исключением вращающегося шарообразного.
Применяются переходные патрубки для крепежа дефлектора для дымоходов, имеющих круглое сечение к квадратным или прямоугольным трубам.
Дымоходы большого сечения (камин) крепятся дополнительными лапами из полосок стали для большей устойчивости.

Видео: самостоятельное изготовление дефлектора ЦАГИ

Совет: Дефлектор будет работать на полную силу в том случае, если будет сконструирован по определённым пропорциональным размерам. Установка дефлектора связана с высотными работами, безопаснее и легче это делать вдвоём и обязательно со страховкой. Если вам не по силам самостоятельная установка, то лучше пригласит профессионалов, имеющих опыт по установке этих полезных устройств.

Хорошая тяга в дымоходе — это прежде всего безопасность жильцов и значительно продлённый ресурс полезной работы отопительной системы дома. Сделав дефлектор своими руками вы значительно сэкономите семейный бюджет и приобретёте полезные умения.

Автор: admin

Уже давно принято устанавливать флюгер своими руками в городах на морском побережье для измерения направления и силы ветра. Изготовив флюгер своими руками, хозяин дома сделал свое жилище узнаваемым, внес в его внешнее убранство оригинальный декоративный элемент. Установив самостоятельно флюгер на дымоход с дефлектором, владелец дома повышает эффективность и уровень защиты дымохода.

Подшипник
расположен в корпусе. Именно в него вставляется ось, подшипник позволяет ей свободно вращаться при дуновении ветра;
индикатор сторон света. Выполняется в виде двух перекрещенных под прямым углом брусков. На концах стержней нанесены надписи сторон света. Указатель ориентируется по компасу ;
вертикально расположенная ось такого же диаметра с подшипником, через который она вставляется в корпус;
колпак на оси лопасти, представляющий собой конус или круг. Его назначение – предотвратить попадание влаги внутрь корпуса;
флажок на оси лопасти в виде небольшой лопатки. Это флаг, движимый порывами ветра, который указывает направление потоков ветра. Флаг считается основным полем для воплощения идей в области декора, при установке флюгера на дымоход своими руками;
Противовес
, установленный на противоположной стороне флажка, уравновешивает его.

Флюгер Wilde, в комплектации которого есть небольшой пропеллер или подвеска (подвесная пластина). С помощью флюгера Уайльда определяют как направление ветра, так и силу ветрового потока (по отклонению тарелки от вертикального положения, принятого за нулевое значение), а также отпугивают вращающуюся птицу пропеллер;
дымоход. Флюгер на дымоход сделан так, что его кожух не позволяет попасть внутрь осадкам, мусору и птицам. Установив своими руками дымоходный флюгер с вращающимся основанием, можно добиться такого важного эффекта, как предотвращение проникновения атмосферных осадков и обратной тяги, способной даже потушить топку.

Из двух узких стальных полос, скрепленных в месте пересечения под углом 90º, делают указатель сторон света. Для этой розы ветров вырезаются и раскрашиваются буквы для обозначения сторон света (север, С или N, принято окрашивать в синий цвет, юг, юг или S — в красный). Вместо букв могут быть использованы цифры, символизирующие что-то важное с точки зрения хозяина дома или просто отвечающие его эстетическим предпочтениям. Упрощая устройство, можно ограничиться окраской кончиков стрелок. Указатель крепится к корпусу с помощью сварки, но для правильного выравнивания вам потребуется использовать компас.
Для изготовления вертикальной оси необходима гладкая арматура. Приварив заглушку к наконечнику в месте выхода из трубы, перекрывается путь для проникновения влаги. Для этой цели также можно использовать резиновый уплотнитель.
Производится сборка всех элементов конструкции, которые могут быть дополнены вертикальными движителями. Они не только приведут в движение фигуры, украшающие флаг, но и отпугнут птиц. Можно использовать чеканку по металлу, рельеф поверхности флюгера создаст впечатление объема.

Устанавливая конструкцию на дымоход, добиваются того, что потоки воздуха не могут проникнуть в дымоход, встречая препятствие в виде конического верхнего колпака. Правильный выбор конструкции даже позволяет добиться улучшенной тяги за счет закрутки течет. Конструкция дефлектора с флюгером позволяет добиться повышенной тяги даже при ветре, дующем снизу. Конструкция, соединенная с дефлектором за счет вращения механизма и конуса, создает турбулентность, препятствует проникновению ветра в трубу и усиливает тягу.

Так как конструкция изготовлена из металла, то в зимнее время неизбежно будет наледь из-за образования конденсата при выпуске пара, что считается неустранимым дефектом. Проблема решается предотвращением попадания влаги в подшипник, периодической смазкой, отслеживанием образования льда. Конденсат удаляется с внутренней поверхности специальными капельницами, препятствующими его попаданию в трубу. Проблема коррозии вращающихся частей предотвращается их окраской.

Изготовление флюгера своими руками — относительно простая задача, единственная требующая четкого представления о назначении и последовательного выполнения технологических операций. В результате появится симпатичное устройство, придающее зданию оригинальный вид.

Как увеличить тягу в дымоходе
31 марта 2021 г.
Тяга — это движущая сила, которая тянет дым вверх по дымоходу, позволяя огню эффективно гореть в камине или дровяной печи. В камине или дровяной печи с плохой тягой будет трудно разжечь огонь, и из-за передней части камина или дровяной печи будет подниматься дым. Дым, идущий из камина или дровяной печи, очень неприятный и вызывает пятна копоти на стенах и потолке. Это также приведет к тому, что в доме будет пахнуть дымом и сажей, что сделает ваши жилищные условия не идеальными. Улучшение тяги дровяной печи или камина обеспечит выход дыма из дома.
1. Начните с горячего, быстрого огня
Запуск холодной дровяной печи с помощью горячего, быстрого огня вызовет тягу быстрее всего. Если вы будете лениво разводить огонь, в вашем жилом помещении останется много дыма. Лучше всего разжечь огонь быстро и быстро. Выработка большого количества тепла в дымоходе заставит тягу начаться быстрее и эффективно вытянет дым вверх по дымоходу. Лучше всего разжигать огонь методом «сверху вниз».
Как: Развести костер сверху вниз
Техника розжига огня сверху вниз создаст больше тепла, направляемого в дымоход, и увеличит тягу. Вы начнете с больших кусков дерева нормального размера для основания костра. Затем положите слой бумажных шариков или узелков на нижний слой. Следующий слой будет состоять из еще 5 или 6 мелко расколотых кусков дерева диаметром от 2 до 3 дюймов. Далее еще один слой бумаги. Сверху положите очень тонкий слой растопки и накройте его узлами бумаги. Узлы заставят бумагу гореть медленнее. Когда верхний игрок загорается, каждый из следующих двух слоев загорается, создавая нисходящий огонь. Важно пересекать слои древесины, создавая турбулентность для огня. Турбулентность имеет решающее значение для эффективного горения древесины. Плотно сложенные дрова не будут иметь достаточного движения, чтобы воздух стал достаточно турбулентным, чтобы разжечь огонь.
2. Сжигание дров с очень низким содержанием влаги
Ключом к получению горячего и быстрого огня является сжигание дров с содержанием влаги 20% или ниже. Древесина с высоким содержанием влаги будет гореть медленно и потеряет большую часть эффективности древесины. Огонь в основном выпаривает лишнюю влагу, прежде чем древесина может полностью сгореть. Влажная древесина сделает метод розжига сверху вниз чрезвычайно трудным. Хорошая тяга начинается с хорошо зажженного огня.
Как: использовать бревна с содержанием влаги менее 20%
Лучший способ получить древесину с низким содержанием влаги — правильно складывать и хранить древесину. Как и при разведении костра, дрова следует укладывать свободно, чтобы воздух мог свободно перемещаться вокруг дров. Дрова следует складывать снаружи и накрывать, чтобы на них не попал проливной дождь. Это позволит ветру пройти сквозь древесину и высушить ее. Не следует плотно накрывать древесину брезентом. В этом случае дождь может не попадать на древесину, но брезент удерживает влагу внутри ворса, вызывая образование конденсата, из-за которого древесина сохнет дольше. Твердые породы, такие как дуб, клен и ясень, являются лучшими видами древесины для сжигания в камине или дровяной печи. Древесина лиственных пород при правильном хранении может храниться от 1 до 2 лет в зависимости от размера расколотых бревен. Покупка влагомера — лучший способ измерить влажность древесины.
3. Улучшение воздушного потока вокруг огня
Разведение горячего огня имеет решающее значение для хорошей тяги дымохода. Один из способов улучшить производительность топки — добавить каминную решетку.
Как: использовать решетку для камина
Решетка для камина позволит большему движению воздуха через дерево, создавая больше турбулентности, которую любит огонь. Каждый дровяной камин должен иметь каминную решетку. Если у вас есть дровяная печь, вам придется проконсультироваться с производителем печи, чтобы определить, одобрена ли каминная решетка для этой конкретной печи. Новые дровяные печи с рейтингом EPA предназначены для полной загрузки печи дровами, что обеспечивает более длительное время горения. Решетка камина может фактически снизить эффективность печи с рейтингом EPA, заставляя дрова гореть быстрее. Хотя это поможет улучшить тягу, это снизит эффективность печи. Сжигание каминной решетки в дровяной печи также может привести к аннулированию гарантии на печь. Вы бы хотели проконсультироваться с производителем, прежде чем принимать такое решение.
4. Прогрев дымохода
Один из лучших способов создать тягу в холодном дымоходе – это заправить и нагреть дымоход. В очень холодном климате это может потребоваться даже для создания сквозняка. Очень холодный дымоход может создать холодный пузырь, который в основном блокирует дымоход и тягу. Если вы попытаетесь разжечь огонь с очень холодным дымоходом, вы можете наполнить дом дымом, потому что дымоход настолько холодный, что тепло от огня не может обогнать холодный дымоход, в результате чего камин или дровяная печь дымят.
Как: заправить дымоход перед тем, как разжечь огонь или увеличить высоту решетки или корзины
Существует множество способов предварительного нагрева дымохода. Вы можете использовать обычные предметы домашнего обихода, такие как фен, большую свечу с тремя фитилями, тепловую пушку или ручную пропановую горелку, чтобы предварительно нагреть дымоход. Поместите нагревательный элемент в дымоход на минуту или две, и это может создать достаточно тепла, чтобы создать сквозняк. Существует также продукт под названием Draw Collar, который представляет собой нагревательный элемент, встроенный в секцию печной трубы. Это создаст до 400 градусов внутри печной трубы и выгонит дым в дымоход. Draw Collar — лучший продукт, гарантирующий, что у вас не будет дымить дровяная печь, когда вы пытаетесь зажечь ее при холодном запуске.
5. Обеспечьте достаточное количество воздуха, чтобы заменить потерянный воздух
Ключевым компонентом для сжигания древесины является кислород и свежий воздух. Чем больше у вас свежего воздуха, тем горячее будет огонь. Когда огонь горит, он вытягивает весь свежий воздух из дома, продолжая гореть. Может быть момент, когда огонь истощит комнату свежим воздухом, и огонь начнет дымиться и угаснет.
Как: открыть окно или вентиляционное отверстие в комнате, в которой находится дымоход
В новом доме, построенном с учетом энергоэффективности и герметичности, дровяная печь или камин могут быстрее вытягивать свежий воздух, тем самым препятствуя черновик. В этом случае вы можете приоткрыть окно или дверь на несколько минут, чтобы обеспечить свежий воздух печи или камину. Вы также можете установить забор свежего воздуха непосредственно в дровяную печь, чтобы обеспечить постоянную подачу воздуха в печь, если печь оснащена такой возможностью. Вы можете установить вытяжку для забора свежего воздуха сбоку от дома и провести трубу через стену к задней части печи. Очень важно установить приток свежего воздуха в недавно построенном доме, который спроектирован так, чтобы быть чрезвычайно герметичным.
Что делать, если эти шаги не улучшают тягу вашего камина?
Возможно, вы все делаете правильно, когда храните дрова, разводите огонь и включаете печь, но у вас по-прежнему плохая тяга. Это может быть результатом конфигурации вашего дымохода или печных труб. Отдельно стоящая дровяная печь никогда не должна иметь более двух изгибов под углом 90 градусов в конфигурации трубы печи. Более двух 90-градусных колен препятствуют тяге, потому что выхлоп оказывает слишком большое сопротивление. Вы можете решить эту проблему, изменив конфигурацию печных труб и используя колена с углом 45 градусов вместо 9.локти 0 градусов.
Другой причиной может быть длинный участок горизонтальной печной трубы. Дым и тепло стремятся подняться вверх, но наличие длинного горизонтального участка печной трубы заставит дым подниматься медленнее и ухудшит тягу. Горизонтальная печная труба также не должна быть по-настоящему горизонтальной. Труба печи должна иметь высоту не менее 1/4 дюйма на фут горизонтальной трубы печи, ведущей к дымоходу. Длина горизонтальной трубы печи не должна превышать 50% высоты дымохода. Простая реконфигурация трубы печи могут кардинально изменить и помочь тяге печи.Если вы решите не изменять конфигурацию труб печи, вы можете использовать встроенный вентилятор, создающий тягу. Автоматический вентилятор AD-1 крепится сбоку одностенной печи трубу, и дым будет подниматься и выходить наружу, создавая лучшую тягу.0003
Причина, по которой у камина может быть плохой дымоход, может заключаться в недостаточном размере дымохода. Это происходит чаще, чем вы хотели бы видеть. Самый большой строительный провал, который может случиться, — это когда камин был построен слишком большим для размера дымохода. Если размер дымохода не соответствует размеру отверстия камина, это приведет к плохой тяге. В дымоходе просто недостаточно места, чтобы учесть объем дыма, создаваемого большим камином. Общее правило заключается в том, что площадь дымохода должна быть не менее 1/12 площади торца камина для круглых дымоходов и не менее 1/10 площади камина для квадратных и прямоугольных дымоходов с соотношением сторон менее 2 к 1. Для прямоугольных дымоходов с соотношением сторон более 2 к 1 размер дымохода должен быть не менее 1/8 торцевого отверстия камина. Если вы обнаружите, что у вас есть камин, в котором дымоход слишком мал для камина, вы можете улучшить тягу, уменьшив размер отверстия камина. Этого можно добиться, установив дымовую защиту на верхний край камина. Это эффективно уменьшит высоту каминного проема, уменьшив площадь камина. Если размер дымохода слишком мал для камина, вы можете установить верхний вытяжной вентилятор Enervex для выпуска дыма и создания положительной тяги.
Одной из наиболее частых причин плохой тяги в камине и дровяной печи является недостаточная высота дымохода. Несмотря на то, что ваш дымоход может соответствовать нормам и иметь правильную высоту над крышей, ваш дымоход все еще может быть недостаточно высоким для правильной тяги. Как правило, чем больше расстояние между горячим огнем и наружным холодным воздухом, тем сильнее сквозняк. Производители дровяных печей обычно заявляют, что минимальная высота дымохода должна быть не менее 15 футов. Согласно их тестам, 15 футов — это высота, при которой у вас будет оптимальная тяга. Вы можете установить специальный удлинитель дымохода, чтобы увеличить высоту дымохода и улучшить тягу.
Если ваш камин или дровяная печь какое-то время работали отлично, и вы начинаете замечать, что в них нет сквозняка, как всегда. Причиной может быть грязный или забитый дымоход. Когда в дымоходе начинает накапливаться креозот, площадь дымохода начинает уменьшаться. Если дымоход засорен и на стенке дымохода скопилось слишком много креозота, у него не будет достаточно места для надлежащей тяги. Самый простой способ решить проблему с тягой в такой ситуации – просто прочистить дымоход. Роторная система очистки SootEater — отличный инструмент для очистки дымохода. Щеточная насадка проникает в каждую щель облицовки дымохода, удаляя креозот со стенок дымохода, создавая в дымоходе надлежащее пространство для правильного выпуска дыма. Не говоря уже о том, что чистка дымохода чрезвычайно важна для предотвращения возгорания дымохода.
Опубликовано в Статьи и информация: Информация о дымоходе «Сделай сам и подрядчик», Блог трубочиста и камины, дровяные печи и вкладыши разрешение от журнала Harrowsmith,
авторское право © 1980

Независимо от того, учитесь ли вы чистить дымоход или полагаетесь на услуги профессионального подметальщика по номеру
, дровосек должен знать о
что удаляют и почему нельзя допустить, чтобы
скапливались в дымоходе.
Креозот является проклятием многих современных систем дровяного отопления
, и он производится в больших количествах медленно горящим, тлеющим
огнём… тем самым, который обеспечивает те 6-
-16-часовые ожоги, от которых так страдают многие владельцы печей. гордый.
Креозот — это название конкретного химического соединения (C ₈ H ₁₀ O ₂), которое в коммерчески доступной форме составляет
используется для защиты от атмосферных воздействий железнодорожных шпал и другой древесины. Он также
встречается в дымоходах, используемых для выпуска древесного дыма, но креозот
с точки зрения чистильщиков представляет собой сложную смесь древесной смолы,
сажи и других побочных продуктов, образующихся при сжигании
древесины.
Он проявляется в трех основных формах: жидкая водянистая жидкость
, состоящая из креозота и сажи, смешанных с водой, которая
сконденсировалась в дымоходе; сухая, черная, серая или
коричневатая ломкая корка, прилипшая к внутренней части
дымоход; и смолоподобный липкий слой, который может серьезно засорить дымоход. Закопченные жидкости и смолистый слой практически невозможно удалить до
пиролиза. Эти формы креозота воспламеняются только при чрезвычайно высоких температурах. Это хрупкий пиролизованный креозот
, который является потенциальным топливом для дымовых газов.
Хотя было проведено сравнительно мало исследований образования
креозота, считается, что три основных фактора определяют количество, которое откладывается в данный момент времени или
.0258 в данном дымоходе.
[1] Плотность дыма. Креозот накапливается, когда густой дым,
иногда известный как смоляной туман , конденсируется на
стенках холодного дымохода. Густой дым возникает, когда огонь
испытывает кислородное голодание или когда горят свежие дрова.
Вопреки распространенному мнению о том, что выдержанная лиственная древесина
не дает креозота, существует достаточно доказательств того, что даже самая сухая и твердая древесина
может вызвать проблемы при неправильном сжигании
. Герметичная печь, постоянно поддерживаемая в
в плотно заглушенном состоянии сжигает древесину очень медленно, производя
густой дым и большое количество неполностью сгоревших отходов, независимо от того, какое топливо используется.
[2] Температура стека. Холодный дымоход служит
перегонной трубой для теплого смоляного тумана, а медленно горящий огонь
сопровождается более низкой температурой дымовых газов и соответственно высокой скоростью образования креозота. Другими
факторами, которые вступают в игру, являются тип дымохода и его
расположение. О более новых изолированных металлических дымоходах сообщает
многие зачистки, чтобы быть намного менее подверженными проблемам с креозотом,
в то время как каменные дымоходы, которые ведут вверх по внешней стене, являются
одними из худших. Идеальным дымоходом, по мнению большинства, является
тот, который находится внутри дома, и, следовательно,
его гораздо легче поддерживать в тепле.
[3] Время пребывания. Этот термин относится к периоду
, необходимому для выхода дыма из печи и дымохода. В
медленно горящем огне дым медленно поднимается вверх по трубе,
обеспечивая повышенное воздействие охлаждающего эффекта
стенки дымохода. Изгибы и колена в дымоходе и дымоходе также
служат для увеличения времени пребывания за счет создания турбулентности
и вихрей смоляного тумана.
Одной из сред, в которой образование креозота поддерживается на минимальном уровне 90 258, является типичный открытый камин. При беспрепятственном потоке воздуха
древесина сгорает быстро и полностью, при
почти полное сгорание горючих частиц в
дыме и древесном газе. Дымоход такого камина следует проверять не реже одного раза в год,
а вот чистка может быть
.0258 необходимо только в разные годы.
На другом конце спектра находится эффективная воздухонепроницаемая печь
, которая, если держать ее в постоянном режиме медленного горения, может забить дымоход креозотом за две недели или меньше.
Основы подметания
Различные народные методы чистки дымоходов развивались на протяжении
лет и варьируются от отправки рождественского
гуся в дымоход перед обезглавливанием до протаскивания через трубы
небольшого вечнозеленого растения. Другие методы включают
протаскивание мешковины, наполненной песком, вверх (или вниз) по дымоходу
или дребезжание отрезков цепи в дымоходе, чтобы
удалить отложения креозота и сажи (тактика, которая может привести
к треснувшей каменной кладке или плитке дымохода).
Ничто из вышеперечисленного не может сравниться с эффективностью и легкостью использования современной стальной щетки для дымохода
. Нескольких медленных проходов через дымоход одним из этих щетинных устройств
обычно достаточно, чтобы удалить практически весь съемный креозот.
Обычно доступны два типа, первый из которых представляет собой щетку
с проушинами вверху и внизу, предназначенную для протягивания
через дымоход на веревке или веревках. Метод одного человека
с использованием этого типа щетки включает в себя подвешивание груза к нижней проушине
и опускание щетки вниз через дымоход
. Этот метод иногда используется профессиональными чистильщиками
, когда они сталкиваются с дымоходом с ограниченным доступом, в котором нельзя использовать удлинители.
Однако большинство подметателей предпочитают работать щеткой, прикрепленной к концу
стержня. Эта система позволяет работать с
либо с крыши, либо изнутри дома, при условии, что
есть достаточный зазор для входа стержня (очень гибкое стекловолокно
позволяет удлинителю
под острым углом входить в дымоход и подниматься вверх).
Предполагая, что щетка имеет правильный размер для очищаемого дымохода
(для восьмидюймового дымохода требуется восьмидюймовая металлическая щетка
… но, если вы используете
гибкая пластиковая щетка, может быть целесообразно использовать размер
большего размера, чем ваш дымоход), просто медленно проходите
через дымоход либо сверху вниз, либо снизу
вверх. По мере того, как щетка продвигается вперед, она должна работать короткими 90 258 чистящими движениями вверх-вниз с паузой в конце 90 258 нисходящих движений, чтобы дать время разрыхленному мусору 90 258 упасть. Дополнительные удлинительные стержни привинчиваются по мере необходимости
до тех пор, пока щетка не выйдет из верхней части дымохода или
не коснется нижней части.
Гибкость стержней позволяет работать щеткой под самыми небольшими углами и изгибами в дымоходе, но в особенно извилистых дымоходах, возможно, придется использовать
змею сантехника. Большинство уборщиков рекомендуют стальные щетки
вместо более дешевых пластиковых версий, и, хотя они обычно работают с
со стержнями из стекловолокна диаметром 0,48 дюйма, домовладельцу
следует хорошо обслуживать менее дорогие 0,35-дюймовые стержни
.
Кисти — круглые, квадратные и прямоугольные — может быть
заказывается для большинства дымоходов, но если нужный размер
недоступен, следует выбрать следующий больший размер
(от четверти до половины дюйма лишней длины щетины
не вызовут серьезных проблем).
Необходимо принять меры для предотвращения попадания в дом смещенного креозота,
сажи, золы и пыли. Если открытый камин
чистится сверху, его заслонка
должна быть плотно закрыта, а если этого покажется недостаточно, можно заклеить устье
листом или клочком бумаги.0258 камин. Закрытая герметичная печь будет содержать любые
облака пыли, но если печь была отключена для
чистки, выход в стене следует заткнуть бумагой
, чтобы
герметизировать дымоход изнутри дома. (Также
рекомендуется надевать кусок марли или другого материала
на нос и рот во время работы, чтобы уменьшить вероятность вдыхания канцерогенной пыли.)
При уборке внутри дома важно
следует избегать нисходящих потоков воздуха, иначе разрыхленная сажа будет
втягиваться обратно в дом. Уборка в прохладный день обычно обеспечивает
восходящий поток воздуха, но может быть необходимо открыть
окно или два на первом этаже, чтобы создать надлежащий поток воздуха.
(Чтобы определить направление потока, поднесите кусок бумаги
к отверстию печи, камина или дымохода
.)
Прочистив дымоход, следует
собрать лопатой выпавший креозот и сажу и сложить на свалку
(не используется на ферме или в саду). Используя
фонарик, осмотрите дымоход, чтобы убедиться, что стены
теперь чистые. Они не обязательно должны быть яркими или безупречными,
но все очевидные отложения креозота должны быть удалены. В особенно грязном дымоходе падающий
креозот иногда застревает в дымоходе, образуя толстый блок
упавших отходов. Если вы не можете визуально проверить
дымоход, вставьте кочергу или другой инструмент, чтобы убедиться, что
себе, что дымоход открыт.
Чтобы прочистить дымоход, соединяющий печь с дымоходом,
часто лучше снять его и вынести на улицу, чтобы
не создавать беспорядок внутри. Если труба правильно
свинчена в каждом стыке, можно
вынести ее как единое целое и
очистить без полной разборки секций. При разборке любой дымоходной трубы
целесообразно сначала сделать небольшую царапину на каждом стыке
, чтобы детали можно было легко соединить (используется
секции дымохода могут упорно отказываться от соединения в
новом порядке или выравнивании). Трубы можно чистить с помощью щетки для чистки
или простой проволочной щетки с длинной ручкой
, которую можно приобрести в хозяйственных магазинах.
Для периодической чистки самой печи или камина
следует расстелить тряпку для защиты
окружающего пространства и избегать любого намека на
нисходящий поток воздуха. Если дымоход быстро всасывает воздух, неизбежно возникающая пыль
будет унесена вверх и наружу.0258 дымоход. Профессиональные трубочисты используют промышленный пылесос
для чистки печей и каминов, а также для фильтрации пыли
из воздуха во время уборки помещений. Однако средний домашний пылесос
не следует использовать для
уборки больших количеств золы, так как мелкие частицы могут
повредить подшипники двигателя. Проволочная щетка, скребок, фонарик
, лопата для золы и метелка позволяют
выполнять вполне приемлемую работу по очистке любой печи.
Иногда у камина может быть почти недоступный
дымовой выступ или другое место, где скопились креозот, зола и сажа
, и для завершения работы
может потребоваться промышленный пылесос (доступен в пунктах проката
).
Как часто?
Частота таких чисток, конечно же, зависит от типа
печи, топимых дров и привычек
тех, кто пользуется печкой. Обычно рекомендуется
проверять дымоход и выхлопные трубы через две недели после
с новой печкой. Если серьезных отложений не обнаружено, печкой
можно пользоваться еще две-четыре недели, а
снова проверять, пока владелец не почувствует, как часто необходимо подметание
. В стандартном руководстве
говорится, что любые отложения креозота толщиной более четверти дюйма
должны быть очищены.
В первую очередь необходимо проверить точку входа дымохода
в дымоход. Если отложения липкие и
смолоподобные, дымоход невозможно очистить без загрязнения
кисть. Следует развести горячий огонь, чтобы пиролизовать креозот
, превратив его в сухие хлопья, которые легко подметаются. Если обнаруживается твердый шлакообразный осадок, его обычно лучше не трогать. Его можно выточить или выбить, но
только с риском повредить дымоход.
После возгорания дымохода следует прочисти
дымоход и проверить всю систему на наличие утечек или трещин. Это можно сделать визуально и с помощью дымового теста, в
, в котором мокрое одеяло или мешковина используется для закрытия верхней части
дымохода после разведения небольшого, но дымящегося костра
(горение сена, зеленых листьев, скошенной травы или мокрых
листьев). Один человек должен находиться на крыше, чтобы нанести
и снять мокрую тряпку, а другой внизу наблюдать за пожаром
и проверять, не выходит ли дым из трубы. В то время как дымоход
хорошо заполнен дымом, кто-то должен осмотреть его
по всей длине, ища предательские струйки выхода
дым.
Если все это уму непостижимо, вызов профессиональной уборки
может быть ответом (игнорирование дымохода не является). Хорошая уборка
сделает больше, чем просто почистит дымоход. Он должен
быть в состоянии сказать вам, безопасно ли установлены печь и дымоход,
и должен сообщить о состоянии дымохода. Он должен быть готов объяснить, что он делает
, и может придать будущему трубочисту уверенность
, необходимую для выполнения работы самому.
Чтобы нанять уборщика, попросите оценки у нескольких профессионалов
в этом районе … если они существуют. Спросите, какой у подметальщика
опыт, есть ли у него страховка
(у хорошего подметальщика она есть) и гарантирует ли он, что работа
будет выполнена без беспорядка. След копоти на ковре — это
след небрежного и/или некомпетентного подметала.
Знания подметания
Оррин К. Керр — профессиональный уборщик на полставки —
бородатый, длинноволосый, высокий и широкий, как многие из
дымоходы. «Традиционно подметальщика считают созданием удачи», — сказал Керр, когда я наблюдал, как он работает в очень красивом доме в Кингстоне недалеко от озера Онтарио. «В Германии
обычай гласит, что если вы коснетесь щеток подметальщика, удача
передастся вам. В Англии и скандинавских 90 258 странах удачу забирают, пожав 90 258 руку подметальщика или, в случае с дамами, поцеловав его… это та часть работы, которая мне нравится больше всего. Еще один английский обычай Olde
– приглашать на свадьбу трубочиста
поцеловать невесту и пожать руку жениху, обеспечив счастливый брак
».
Не будучи суеверным, но в то же время не желая
лишнего риска, я протянул руку. Мы
качали. Когда я уходил, Керр повернулся спиной, чтобы вернуться к своей задаче
, и у меня появилась возможность: по пути к двери я быстро ощупал стальную щетину…
на всякий случай.
популярные конструкции и производственные чертежи
Содержание статьи:
Дизайн капота
Разновидности козырьков
Преимущества и недостатки
Визор своими руками
Рекомендации по выбору
Труба дымовая предназначена для удаления смеси газов с продуктами сгорания топлива из топки. При его закупорке нарушается процесс выведения вредных веществ. Попадание мелкого мусора в трубу может привести к неисправности. Для защиты конструкции используются специальные козырьки на дымоход. Они бывают разного дизайна, могут иметь оригинальный дизайн. Заглушку на трубу можно создать самостоятельно по имеющимся чертежам.
Конструкция колпака
Козырек на дымоход необходим для защиты от влаги и мусора
Навес дымохода – это специальное устройство, которое надевается на трубу для защиты ее от влаги, листвы, птиц и других предметов. Зонты имеют множество вариаций по внешнему виду, размеру и дизайну. Но основными элементами, вне зависимости от типа, являются:
Защитный зонт на дымоход. Он может быть в виде конуса, пирамиды, полукруга или другой геометрической формы. Устройство используется для защиты трубы.
Капельница фартука. Он защищает дымоход от капель, которые отскакивают от зонта. Помогает защитить устройство от коррозии, плесени и грибка, тем самым продлевая срок его службы. Применяется для прямоугольных зонтов.
Кронштейны. Это металлические пластины, соединяющие козырек и фартук. Само крепление осуществляется сваркой.
Зонт также усиливает тягу дымохода
Основные виды защитных элементов для трубы:
Кап. Так называют жесть, которая перекрывает сечение трубы, защищая ее от атмосферных осадков. При этом дымовой канал остается открытым.
Зонт. Это крышка с дополнительной конструкцией на ней. Название происходит от формы конуса. Он защищает трубу от атмосферных осадков и обеспечивает эффективный вывод продуктов сгорания.
Флюгар. В отличие от зонта, он еще и регулирует тягу. Способен вращаться от порывов ветра. Дым удаляется вдоль него по оси, и на 360° от зонта. Устанавливается на сложных кровлях с большой вероятностью встречных воздушных потоков.
Дефлектор. Это устройство, основной целью которого является улучшение тяги, вызванной неправильной установкой или размещением. Также защищает трубу от дождя, птиц и мусора.
Для создания козырька своими руками используйте листовой металл, не подверженный коррозии. Это может быть оцинкованная сталь, алюминий, медь.
Разновидности козырьков
Разновидности дымоходов
Широкий выбор форм и размеров дымоходов заставляет производителей создавать различные типы козырьков. Наиболее распространенные типы:
Стандартный флюгер. Это классический зонт-пирамида, который сделан из листового металла и закреплен на скобах.
Ветроуказатель четырехскатный. Верх – четырехскатная крыша. Обычно используется для прямоугольных кирпичных труб.
Полукруглый зонт. Используется для монтажа на крышах европейского типа. Имеет низкую тягу.
Плоский флюгер. Из-за плоской крыши снег не скатывается, поэтому кронштейны испытывают повышенную нагрузку. Есть риск деформации.
Флюгер круглый с конусом. Подходит для труб с кругом в поперечном сечении. У него нет капельницы.
Флюгары имеют дополнительные элементы, расширяющие функциональность: это демпферы, двойные крыши, распашные двери. Но если вы создаете колпак на дымоход своими руками, лучше ограничить использование дополнительных компонентов, чтобы не усложнять конструкцию и не снижать КПД системы.
Преимущества и недостатки
Крыша над дымоходом и решетка препятствуют попаданию посторонних предметов в дымоход
Помимо защиты дымохода от посторонних предметов и атмосферных осадков, колпак влияет на тягу. Воздух движется по трубе горизонтально или под углом, затем разделяется и уходит вниз. В результате создается зона пониженного давления, куда стремится попасть дым из топки.
Основные функции дефлектора защитного:
Защита от попадания посторонних предметов в трубу. Это могут быть ветки, листва, птицы, мусор. Благодаря защитному кожуху дымоход будет меньше засоряться и прослужит дольше.
Защита от влаги, снега, осадков. Из-за появления сырости в трубе будут созданы благоприятные условия для роста и распространения грибка.
Оптимизация дымохода. В случае правильной конструкции можно увеличить КПД трубы на 10-15%.
Дополнительная вентиляция помещения.
Декор Изделие может украсить крышу и стать акцентом в дизайне дома.
Внешний вид устройства не является основным критерием выбора. Правильно подобранный колпачок не должен создавать шум и вибрацию, а также вызывать обратную тягу.
При отсутствии колпака или неправильной его формы дым может попасть в помещение
Основная задача колпака очевидна — защита дымохода. Но есть аргументы против установки козырька на трубу:
Опасность препятствия дыму и продуктам горения. Имеющееся препятствие в виде крыши будет мешать эффективному отводу загрязненного воздушного потока.
Риск снижения тяги.
Зимой на козырьке может образовываться лед, из-за которого продукты горения будут возвращаться в помещение и отравлять воздух.
При правильном подборе колпачков все недостатки будут устранены. Важно сделать колпак на дымоход своими руками по инструкции, а затем правильно установить козырек согласно нормам СНиП и безопасности.
Зонт на трубе дымохода не является вечной конструкцией. Даже устройство из прочного, надежного материала со временем потеряет свою эффективность. Особое влияние оказывают высокие температуры и кислотные компоненты, содержащиеся в продуктах горения, которые разрушают металл. Поэтому раз в несколько лет необходимо будет заменить патрубок с патрубком.
Козырек своими руками
Конусная самодельная бленда из оцинкованной стали
При установке и создании бленды могут возникнуть следующие ошибки:
Неверные замеры. Тогда колпак попадет в полость дымохода и перекроет выход продуктов сгорания.
Использование некачественных материалов. Насадка на трубу быстро покрывается ржавчиной, из-за чего срок ее службы значительно сократится.
Выбор вращающейся модели в регионе с холодными и малоснежными зимами. Снег может занести прибор, из-за чего он перестанет вращаться и нарушит процесс удаления дыма из дома.
Чтобы избежать этих проблем, нужно следовать инструкции по созданию и тщательно снимать мерки с дымохода.
Процесс создания козырька не сложный. Рекомендуется выбирать самую простую модель зонта для дымохода, иначе потребуется большее количество расчетов, без помощи которых сложно обойтись.
Для работы необходимо подготовить материалы и инструменты. Вам понадобится листовой металл (лучше взять оцинкованную сталь), ножовка по металлу, отводы, сварочный аппарат, маркер, линейка и картон.
Чертеж рекомендуется сделать на бумаге, а затем перенести на металл
Алгоритм создания заглушки на трубу дымохода своими руками:
Размеры дымохода.
Создание рисунка грибка в дымоходе на картоне. По заранее рассчитанным меркам контур будущего колпака вычерчивается с отступом 4-5 мм.
Перенос рисунка на металл.
Резка заготовки.
Линии сгиба, отмеченные на заготовке, необходимо согнуть. В местах стыков сделайте 3 отверстия с шагом 15-20 мм и закрепите козырек заклепками.
Перенос на металлический лист выкройки фартука капельницы. Создание складок с помощью листогиба. Соединение деталей заклепками.
Создание брекетов из металлических пластин. Привариваем их к зонту и фартуку. Обработка мест сварки грунтовкой по металлу.
Нанесение на конструкцию защиты от коррозии в несколько слоев.
Самодельный зонт на дымоход должен сохнуть 1-2 дня, после чего его можно использовать.
Рекомендации по выбору
Для принудительного дымоудаления рекомендуется использовать дефлектор.
От выбора подходящей модели зависит безопасность помещения и эффективность трубы. Основным критерием является тип котельной установки и вид топлива, на котором она работает.
Печи кирпичные с дымоходом, имеющим прямоугольное сечение, подходит специальный колпак — дефлектор. В трубах такого типа может возникать опасный эффект завихрения, что негативно сказывается на тяге. Также на шероховатых поверхностях кирпичных труб из кирпича оседает копоть, копоть и пыль, что также негативно сказывается на дымоотдаче. Благодаря установке дефлектора в трубу не будет попадать лишняя грязь, а испарение влаги не будет увеличивать прилипание продуктов горения. Важным фактором является своевременная чистка дымохода.
При использовании твердотопливного котла с керамической трубой или дымоходом из сэндвич-трубы проблема образования сажи на стенах значительно снижается. Тяга напрямую зависит от высоты дымохода. Требуется создание принудительной тяги, иначе нужно делать трубу высотой до восьми метров. Благодаря дефлектору высоту можно уменьшить на 20%, а монтаж станет менее трудоемким.
Если котел работает по принципу пиролиза, лучше ставить козырек с открытым патрубком. Тогда канал будет защищен от мусора и дождя, но в то же время не будет преградой для выхода низкотемпературного дыма.

Visit Cappadocia: Путеводитель по Турции (2022)
Когда мы впервые приехали в Каппадокию, нам не казалось, что мы выходим из автобуса. Было ощущение, что мы спускаемся с космического корабля.
Это был самый странный пейзаж, который я когда-либо видел, с его дымоходами фей, покрытыми грибами, и городами, высеченными в камне. Пещерное жилище в Каппадокии имеет долгую историю, поэтому люди сравнивают его ландшафт с Флинтстоунами, но мне он больше походил на поверхность луны, совершенно чужой и не с этой земли.
Что меня больше всего удивило в Турции, так это ее географическое разнообразие. Природные или искусственные, есть так много всего, чем можно удивиться, от кальциевых травертинов в Памуккале до горизонта Стамбула с минаретами. Но для меня Каппадокия превзошла их всех. Эта красота, как вы скоро увидите, не от мира сего.
И если вы думаете, что с земли он выглядит потрясающе, подождите, пока вы не увидите его с неба.
БЫСТРЫЕ ССЫЛКИ ПОСЕТИТЕ КАППАДОЦИЮ
Этот путеводитель по Каппадокии длинный. Для вашего удобства я собрал здесь ссылки на отели, экскурсии и другие услуги.
ОТЕЛИ
Лучшие отели в Гёреме, самом удобном районе для проживания тех, кто впервые приезжает в Каппадокию.
Роскошь: Divan Cave House
Средний диапазон: Пещерный отель Ариф
Бюджет: Проживание в семье Cave Hostel
ЭКСКУРСИИ
Полет на воздушном шаре: Каппадокия: Полет на воздушном шаре
Красный тур: Северная Каппадокия с музеем под открытым небом Гереме
Зеленый тур: Зеленый тур на целый день в небольшой группе по Каппадокии
ДРУГИЕ УСЛУГИ
Электронная виза в Турцию
Туристическая страховка (с покрытием COVID)
Прокат автомобилей
Устройство Wi-Fi (получение в Стамбуле)
Сохраните это на Pinterest!
Нет времени читать этот путеводитель по Каппадокии? Нажмите на кнопку «Сохранить» и закрепите на потом!
НАПРАВЛЯЮЩАЯ СОДЕРЖАНИЕ
Ограничения на поездки в Каппадокию
Как подать заявление на получение электронной визы в Турцию
Взгляд на Каппадокию
Лучшее время для посещения Каппадокии
Путешествие в Каппадокию
Где обменять валюту
Где остановиться в Каппадокии
Чем заняться в Каппадокии
Путеводитель по турецкой кухне
Где поесть в Каппадокии
Достопримечательности Каппадокии (Карта)
Как передвигаться в Каппадокии
Сколько дней оставаться / Маршрут Каппадокии
Бюджет/Сводка расходов
Советы путешественникам в Каппадокию
ОГРАНИЧЕНИЯ НА ПОЕЗДКИ В КАППАДОКИИ
Из-за текущей глобальной ситуации правила поездок в Каппадокию очень часто меняются. Наши друзья из Booking.com и airheart создали веб-сайты с подробной информацией об ограничениях на поездки по всему миру.
Прежде чем приступать к серьезному планированию, обязательно проверьте информацию об ограничениях на поездки в Турцию на Booking.com или в airheart. Если вы решите посетить Каппадокию, то вы можете серьезно подумать о том, чтобы получить туристическую страховку с покрытием COVID.
КАК ПОДАТЬ ЗАЯВЛЕНИЕ НА ЭЛЕКТРОННУЮ ВИЗУ В ТУРЦИЮ
Это было одно из самых простых заявлений на получение визы, которое мне когда-либо приходилось делать. Весь процесс выполняется онлайн, поэтому, если вы соответствуете требованиям, ваша заявка может быть одобрена мгновенно. Просто распечатайте электронную визу, и все готово.
Ознакомьтесь с моим постом о том, как подать заявление на получение электронной визы в Турцию, чтобы узнать о пошаговом процессе. Вы также можете подать заявление на получение электронной визы в Турцию через iVisa.com.
КРАТКИЙ ОБЗОР КАППАДОКИИ
Каппадокия — область в Центральной Анатолии, наиболее известная своим уникальным луноподобным ландшафтом. Названные волшебными дымоходами странные скальные образования, которыми известен этот регион, формировались на протяжении тысячелетий в результате интенсивной вулканической активности и эрозии.
Они состоят из двух типов горных пород: более твердого внешнего базальта и более мягкого внутреннего вулканического туфа. Созданный стихиями на протяжении тысячелетий, туф разрушается быстрее, создавая эти инопланетные шпили с темными грибовидными шляпками.
На протяжении веков люди использовали мягкую вулканическую породу региона для вырезания домов, пещерных церквей и монастырей, даже подземных городов, уходящих на сотни футов в глубину.
Насколько я понимаю, некоторые люди до сих пор живут в этих пещерных жилищах, хотя большинство из них теперь используются для туризма. Они позиционируются как пещерные отели и являются популярным выбором для размещения туристов.
Из-за уникального ландшафта региона одним из самых популярных занятий здесь является полет на воздушном шаре. Рано утром, незадолго до восхода солнца, вы часто можете увидеть сотни разноцветных воздушных шаров, усеивающих небо.
Зрелищный с земли или с воздуха, это незабываемый опыт, который обязательно нужно сделать в Каппадокии.
ЛУЧШЕЕ ВРЕМЯ ДЛЯ ПОСЕЩЕНИЯ КАППАДОКИИ
Весна (март-май) и Осень (сентябрь-ноябрь) — лучшее время для посещения Каппадокии. Это не пик сезона, и погода умеренная. Лето (июнь-август) может быть довольно жарким — до 32°C/9.0 ° F — и это самое оживленное время года, когда туристы стекаются с южного побережья. Цены в это время находятся на пике. Зима (декабрь-февраль) может быть очень холодной, когда температура опускается до -6°C/21°F.
Мы ездили в начале ноября, и уже было довольно холодно, поэтому я могу только представить, как должно быть в январе или феврале. Однако, если вы не возражаете против холодной погоды, то зима может быть интересным временем для поездки. Я видел фотографии, и Каппадокия выглядит потрясающе, покрытой снегом.
МАРТ-МАЙ: Это идеальное время для посещения Каппадокии по причинам, изложенным выше. Погода идеальная, и толпы не такие тяжелые, как в пик летнего сезона.
ИЮНЬ-АВГ: Это самое оживленное время года в Каппадокии, поэтому цены на проживание и развлечения могут быть самыми высокими.
СЕНТЯБРЬ-НОЯБРЬ: Как и весна, осень — прекрасное время для посещения Каппадокии. Погода похожая, а людей меньше. Мы были там в ноябре, и уже было довольно холодно, поэтому сентябрь или октябрь может быть лучше.
декабрь-февраль: Это самое холодное и медленное время года в Каппадокии. Зимы могут быть холодными, но если вы можете выдержать это, то это прекрасное время года. Проживание и мероприятия также могут быть самыми дешевыми в это время.
Климат: годовая погода в Каппадокии по месяцам
Чтобы помочь вам лучше понять погоду в Каппадокии, я создал ниже графики средней температуры и годового количества осадков. Предлагаемые месяцы для посещения выделены оранжевым цветом.
Средняя температура
Годовое количество осадков
ПУТЕШЕСТВИЕ В КАППАДОКИЮ
Есть много способов добраться до Каппадокии в зависимости от того, где вы находитесь. Для упрощения предположим, что вы прибываете из основных туристических направлений Стамбула, Сельчука или Памуккале и интересуетесь только прямыми рейсами или автобусными маршрутами.
Если вы едете из другого места, вы можете проверить Bookaway, чтобы найти доступные варианты маршрута.
Из Стамбула
Самолетом
Время полета в Каппадокию из Стамбула составляет около 1 часа 15 минут. В Каппадокии есть два аэропорта — Невшехир Каппадокия (NAV) и Кайсери Эркилет (ASR).
Ежедневно выполняются прямые рейсы из Стамбула в Стамбул (IST) или Сабиху Гекчен (SAW) в любой аэропорт. Невшехир находится ближе к главным городам Гереме и Ургюп, но Кайсери — более крупный аэропорт.
Если вы уже забронировали отель, вы можете спросить их, предлагают ли они трансфер из аэропорта. Если нет, то вы можете заказать частный трансфер через Get Your Guide.
Мы ими не пользовались, поэтому не можем поручиться за них, но есть несколько турагентств, которые предлагают групповые трансферы из любого аэропорта, а также Argeus и Heritage.
На автобусе
Несколько компаний обслуживают ночные автобусы из Стамбула в Каппадокию, в том числе Metro Turizm и Nevşehir Seyahat. Это самый дешевый способ добраться, но он также и самый длинный, около 10 часов, поэтому его лучше всего совершать с ночевкой.
При этом турецкие дальнемагистральные автобусы — одни из самых комфортабельных, на которых мы когда-либо ездили. Мы отправились в 10-часовую поездку на автобусе из Памуккале в Каппадокию, и мы совсем не возражали против расстояния.
Из Сельчука
Самолетом
Есть прямые рейсы из Измира в Кайсери, но нет рейсов в Невшехир. Вы можете заранее договориться об общем трансфере на автобусе из Касьери в ваш отель через вышеупомянутые туристические агентства или заказать частный трансфер с помощью Get Your Guide.
На автобусе
Насколько мне известно, только компания Kamil Koç предлагает прямые автобусные рейсы в Невшехир из Измира. Поездка занимает около 12 часов 30 минут.
Из Памуккале
Самолетом
Насколько мне известно, прямых рейсов из Денизли в Каппадокию нет. Сначала вам нужно будет прилететь в Стамбул, поэтому лучше всего ехать на ночном автобусе.
На автобусе
Вот что мы сделали. Из Памуккале вы можете сесть на микроавтобус до Денизли otogar (автовокзал), а оттуда сесть на автобус дальнего следования до Каппадокии.
Как было рекомендовано, прямая поездка на автобусе из Денизли в Каппадокию занимает около 10 часов, поэтому лучше всего ехать с ночевкой. Несколько автобусных линий обслуживают маршрут Денизли-Каппадокия, например, Suha Turizm, Metro Turizm, Kamil Koç, Nevsehir Seyahat и Öz Elbistan.
Вы можете купить билеты онлайн или на самой станции. Если вы собираетесь путешествовать в разгар сезона, то советую бронировать билеты заранее.
ГДЕ ОБМЕНЯТЬ ВАЛЮТУ
Денежной единицей Турции является турецкая лира (TL) .
Согласно моим исследованиям, единственные настоящие пункты обмена валюты в Каппадокии находятся в Невшехире. Их нет в популярных туристических городах Гереме, Ургюп или Учисар.
Единственным банком за пределами Невшехира является Denizbank в Гёреме. Кроме того, я читал, что ювелирные магазины также могут обменять вашу валюту, хотя вам нужно знать дневной обменный курс.
Если вы не хотите носить с собой слишком много иностранной валюты, лучшим вариантом может быть снятие турецких лир в банкомате. Ставки конкурентоспособны.
Не забудьте сообщить в свой банк, что вы собираетесь использовать карту банкомата за границей, так как для использования за границей может потребоваться ее активация. Я так делаю перед каждой поездкой. По моему опыту, моя карта банкомата работает в некоторых машинах, но не в других.
ПРИМЕЧАНИЕ: Некоторые банкоматы могут предоставить вам возможность действовать «с конвертацией или без конвертации». Всегда выбирайте БЕЗ конвертации, потому что продолжение конвертации позволяет иностранному банку, обслуживающему банкомат, сделать конвертацию для вас, как правило, по крайне невыгодному обменному курсу.
ЛУЧШИЕ РАЙОНЫ ДЛЯ ОСТАНОВКИ В КАППАДОКИИ
Регион Каппадокия состоит из нескольких городов и поселков, хотя большинство путешественников останавливаются в Гереме, Ургюпе, Учисаре, Ортахисаре и Аваносе. Пока что мы остановились только в Гереме, но я напишу краткое описание других районов, чтобы вы имели общее представление о том, чего ожидать.
Ниже я создал карту с цветовой кодировкой, чтобы помочь вам понять, где находятся все эти рекомендуемые области. Нажмите на ссылку, чтобы открыть интерактивную версию карты. (Обратите внимание, что маркированные области являются только приближением)
Красный — Göreme
Blue — ürgüp
Purple — Uthisar
Orange — Ortahisar
Green — Avanos
Goreme
Göreme Avanos
Goreme
92. Göreme. Там вы найдете главный автобусный вокзал Каппадокии, а также многочисленные рестораны, туристические агентства и отели разной ценовой категории на любой бюджет.
Если вы впервые в Каппадокии, то Гереме, безусловно, 9-й0026 самое удобное место для проживания . Он также находится в нескольких минутах ходьбы от музея под открытым небом Гёреме, который является самой посещаемой достопримечательностью Каппадокии.
Мы остановились в причудливом отеле типа «постель и завтрак» под названием Natureland Cave Hotel. На мой взгляд, комнаты-пещеры являются квинтэссенцией опыта Каппадокии, поэтому, если вы здесь впервые, то обязательно остановитесь в одной из них. Посмотрите эти отели с самым высоким рейтингом в Гёреме:
Роскошь: Divan Cave House
Средний уровень: Пещерный отель Ариф
Бюджет: Проживание в семье Cave Hostel
Вы можете перейти по этим ссылкам, чтобы увидеть больше предложений в Гёреме: Booking. com | Агода.
URGUP
Ürgüp похож на Гереме с точки зрения размещения и услуг, кроме того, он считается сердцем виноделия региона, поэтому это отличное место для ужина вне дома.
Насколько я понимаю, это немного более престижная версия Гереме с лучшими отелями и лучшими ресторанами, поэтому люди, которые ищут более изысканные варианты, могут захотеть остаться здесь. Посмотрите эти отели с самым высоким рейтингом в Ургюпе:
Роскошь: Вилла в пещере Кайхан
СЧ: Dokya Hotel
Бюджет: Yildiz Stone Hotel
Проверьте эти сайты, чтобы найти другие варианты размещения в Ургюпе: Booking.com | Агода.
УЧИСАР
Учисар известен своим замком в скале, который является самой высокой смотровой площадкой в Центральной Каппадокии. Район предлагает лучшие виды на Каппадокию и является домом для множества роскошных отелей, гостиниц и сдаваемых в аренду вилл 9. 0027 .
Это тихий район с хорошим, хотя и меньшим выбором ресторанов. Если вы любитель роскоши, то, вероятно, вы захотите остановиться именно здесь. Посмотрите эти отели с самым высоким рейтингом в Учисаре.
Роскошь: Аргос в Каппадокии
Средние частоты: Ansia Hotel
Бюджет: Пещерный дом Анатолия Раймонда
Проверьте эти сайты, чтобы найти другие варианты размещения в Учисаре: Booking.com | Агода.
ОРТАХИСАР
Ортахисар — сонный городок, который не так коммерциализирован, как предыдущие три района. Здесь не так много ресторанов или отелей, что может понравиться путешественникам, ищущим самых аутентичных впечатлений от Каппадокии .
Если вы любите пешие походы, я читал, что есть много хороших походов, которые вы можете совершить из города. Общественный транспорт здесь не так доступен, поэтому, вероятно, лучше оставаться в Ортахисаре, только если у вас есть арендованный автомобиль. Посмотрите эти отели с самым высоким рейтингом в Ортахисаре:
Люкс: Exedra Cappadocia
СЧ: Турецкий пещерный дом
Бюджет: Пещера Каппадокия Альба
Проверьте Booking.com, чтобы найти другие варианты размещения в Ортахисаре.
АВАНОС
Аванос — город на берегу Красной реки. Красная река является источником глины, используемой для производства знаменитой керамики города. В Аваносе нет сказочных дымоходов или пещерных отелей, но если вы поклонник керамика , тогда вы можете остаться здесь.
В Аваносе много магазинов и ресторанов. Лучше всего иметь арендованный автомобиль, но если у вас его нет, то из Аваноса ходят автобусы, которые могут доставлять вас в Гереме каждый час и в Ургюп каждые два часа. Посмотрите эти отели с самым высоким рейтингом в Аваносе:
Роскошь: DoubleTree By Hilton Avanos Cappadocia
СЧ: Диван-отель
Бюджет: Avanos Suites
Проверьте Booking. com, чтобы найти другие варианты размещения в Аванос.
Вы также можете забронировать отели и проживание в семье в Каппадокии, используя удобную карту ниже.
ЧЕМ ЗАНЯТЬСЯ В КАППАДОКИИ
1. Полетать на воздушном шаре
Без сомнения, полет на воздушном шаре над этим инопланетным пейзажем — самое грандиозное, что вы можете сделать в Каппадокии. Такой опыт бывает раз в жизни, и в мире мало мест для этого лучше, чем здесь.
Это недешево, но иногда нужно просто забыть о деньгах. Это один из тех моментов. Посмотрите мой пост о полете на воздушном шаре над Каппадокией, чтобы узнать больше фотографий и информации.
Вы можете заказать полет на воздушном шаре через Get Your Guide. Это три самых популярных рейса – Вариант 1 | Вариант 2 — но вы можете проверить их веб-сайт, чтобы увидеть все доступные варианты.
Продолжительность полета: Более 1 часа
2. Посетите достопримечательности Каппадокии на Красном туре
На мой взгляд, Красный тур — одно из лучших занятий в Каппадокии, помимо полета на воздушном шаре. Это отличное знакомство с местностью, которое приведет вас к самым ярким местам северной Каппадокии. Если вам нужно было совершить только один тур (кроме полета на воздушном шаре), то я предлагаю сделать этот.
Вы можете прочитать мой пост о Красном туре по Каппадокии для получения дополнительных фотографий и информации, но вот краткое изложение всех остановок, которые вы будете делать в этом туре:
Замок Учисар: Каменный замок с лучшими панорамными видами виды Каппадокии.
Долина Любви: Долина со сказочными дымоходами эротической формы.
Музей под открытым небом Гёреме: Огромный монастырский комплекс и самая популярная достопримечательность Каппадокии.
Три красавицы: Самые известные сказочные дымоходы в Каппадокии.
Долина Деврент: Лунный ландшафт со скалами в форме животных.
Чез Галип: Мастерская мастера-гончара Чеза Галипа.
Долина Пашабаг: Пейзаж с одними из самых ярких сказочных дымоходов в Каппадокии.
Пещерная деревня Чавушин: Древняя деревня, построенная в мягких вулканических породах региона.
Вы можете забронировать Red Tour через Get Your Guide – Вариант 1 | Вариант 2. Обратите внимание, что остановки могут незначительно различаться в зависимости от провайдера, поэтому обязательно ознакомьтесь со всеми подробностями тура перед бронированием.
Продолжительность тура: Около 7-8 часов
3. Откройте для себя Каппадокию во время Зеленого тура
Возможно, это второй по популярности тур в Каппадоке после Красного. Зеленый тур приведет вас к множеству интересных мест на юге Каппадокия.
Основные достопримечательности включают подземный город, уходящий на 300 футов под поверхность земли, и живописную прогулку по долине, усеянной высеченными в скале жилищами и церквями.
Вы можете прочитать мой пост о зеленом туре по Каппадокии, чтобы получить дополнительные фотографии и информацию, но вот краткое изложение всех остановок, которые вы будете делать в этом туре:
Панорама Гёреме: Район с фантастическим панорамным видом на окрестности.
Подземный город Деринкую: Древний многоуровневый подземный город.
Монастырь Селиме: Скальный монастырь и крупнейшее религиозное сооружение в Каппадокии.
Долина Ихлара: Живописная долина, известная пешеходными маршрутами.
Голубиная долина: Длинная и красивая долина с интересными скальными образованиями.
Забронировать Green Tour можно через Get Your Guide – Вариант 1 | Вариант 2 | Вариант 3. Как и в случае с Red Tour, остановки могут незначительно различаться у разных поставщиков, поэтому обязательно проверьте все детали перед бронированием тура.
Продолжительность тура: Около 7-8 часов
4. Исследуйте лунный пейзаж Каппадокии верхом на лошади
Каппадокия в переводе с турецкого означает «страна прекрасных лошадей». Что может быть лучше, чем исследовать этот инопланетный пейзаж верхом на лошади?
Мы сделали это по прихоти в тот день, когда мы прибыли в Каппадокию, и это оказалось одним из наших самых ярких воспоминаний в Турции. Прочтите мой пост об изучении ландшафта Каппадокии верхом на лошади для получения дополнительных фотографий и информации.
Вы можете заказать верховую езду в Каппадокии через Get Your Guide.
Продолжительность занятия: Около 2-3 часов
5. Исследуйте Каппадокию на квадроцикле
Если верховая езда вам не по душе, вы можете вместо этого покататься на квадроцикле. Мы этого не делали, но катание на квадроциклах — еще одно популярное занятие в Каппадокии.
Вы можете заказать поездку на квадроцикле через Get Your Guide – Вариант 1 | Вариант 2 | Вариант 3.
Фото Роберта Шимански через Shutterstock
Продолжительность мероприятия: Около 2-3 часов
6. Прикоснитесь к турецкой культуре и танцам во время турецкой ночи
В сопровождении живой музыки за ужином и вином вы сможете насладиться народными танцами из разных уголков Турции, включая церемонию кружения дервишей и танец живота. Я упоминал, что есть сыпучее вино? Посмотрите мой пост о Турецкой ночи в Каппадокии, чтобы узнать больше фотографий и информации.
Вы можете забронировать посещение «Турецкой ночи» с помощью Get Your Guide – Вариант 1 | Вариант 2.
Продолжительность мероприятия: Около 2-3 часов
ГИД ПО ТУРЕЦКОЙ КУХНЕ
Турецкая кухня великолепна. Это одна из наших любимых кухонь из-за ее разнообразия. Куда бы мы ни пошли, казалось, было что-то интересное и уникальное для открытия. Чтобы узнать, что поесть, ознакомьтесь с моим постом о самых вкусных вещах, которые можно есть и пить в Турции.
ГДЕ ПОЕСТЬ В ГЕРЕМЕ
1. Кафе Nazar Börek
Кафе Nazar Börek, удостоенное сертификата качества TripAdvisor, является жемчужиной ресторана, где подают традиционные турецкие блюда, такие как бёрек, гёзлеме и бёреги. Börek, от которого ресторан получил свое название, относится к семейству лепешек с начинкой фило (или юфка), популярных в османской кухне.
На фото ниже картофельный бёрек. У него была мягкая влажная текстура, напоминающая испанскую тортилью де патата, но в форме теста. Это было восхитительно и одно из моих любимых блюд в Турции.
Назар Бёрек расположен вдоль Мюзе Кад, недалеко от аэростата Cappadocia Voyager Balloons.
2. Omurca Art Cave Cafe
Omurca Art Cave Cafe, еще один обладатель сертификата качества TripAdvisor, — очаровательное маленькое заведение, принадлежащее художнику и ремесленнику Харуну. Харун не только украсил это место и сам построил всю мебель, но и готовит всю еду.
Omurca Art Cave Cafe — отличное место, где можно просто расслабиться и насладиться домашней едой с бокалом домашнего вина. На изображении ниже представлена тарелка гювека, запеканки из перца, лука, чеснока, помидоров, баклажанов, картофеля и специй. Ням!
Omurca Art Cave Cafe расположено в самом сердце лабиринта переулков и волшебных дымоходов Гереме, поэтому его может быть немного сложно найти. Вы можете обратиться к карте ниже, чтобы помочь вам найти его.
3. Кофедокия
Coffeedocia — отличное место для завтрака, особенно если вы прибываете в Гёреме на ночном автобусе. Расположенный недалеко от отогара (автовокзала), мы случайно зашли в это место с нашим багажом на буксире, когда было еще слишком рано регистрироваться в нашем отеле.
Завтрак был замечательным, и кофе Сегафредо был хорош. У них есть полное меню, а также широкий выбор десертов.
Как описано, Кофедокия находится прямо рядом с отогаром Гёреме. Это идеальное место, чтобы насладиться едой, если вы едете или едете на автобусе.
ДОСТОПРИМЕЧАТЕЛЬНОСТИ В КАППАДОКИИ
Я создал карту ниже, чтобы помочь вам визуализировать, где что находится. Нажмите на ссылку, чтобы открыть интерактивную версию карты. Все места, рекомендованные в этом руководстве, отмечены на этой карте.
КАК ПЕРЕДВИЖАТЬСЯ ПО КАППАДОКИИ
Лично я предпочитаю путешествовать самостоятельно, поэтому мы стараемся не ходить на экскурсии. Но в Каппадокии я чувствовал, что это необходимо. Достопримечательности разбросаны на большие расстояния, поэтому, если у вас нет арендованного автомобиля, вам будет сложно добраться из одного места в другое.
Подземный город Деринкую и долина Ихлара, например, находятся более чем в часе езды от Гёреме. Между городами существует общественный транспорт в виде микроавтобусов, но не все достопримечательности находятся в самих городах. Кроме того, вам нужно будет ждать микроавтобусы, что только увеличивает время в пути.
По этим причинам я предлагаю отправиться на экскурсии . Красный и Зеленый туры проведут вас по всем основным местам Каппадокии. Входные билеты уже включены, как и обед, и вам не нужно беспокоиться о том, что вы пропустите какие-либо достопримечательности. Мы забронировали наши туры с Мостом Мира, и я нашел их цены разумными.
Если в вашей группе достаточно человек, чтобы разделить расходы, то хорошей альтернативой будет аренда автомобиля. Так делают многие путешественники.
Большинство арендованных автомобилей в Турции имеют автоматическую коробку передач, поэтому за автоматическую коробку передач придется заплатить гораздо больше. Я не умею водить палку, поэтому для нас это было невыполнимо, плюс я не хотел иметь дело с хлопотами, связанными с необходимостью искать места самостоятельно и потенциально заблудиться.
Но если вас устраивает перспектива вождения, то это хороший вариант. Это даст вам максимальную свободу. Вы можете арендовать автомобиль в Каппадокии через Rentalcars.com.
СКОЛЬКО ДНЕЙ ПРЕБЫВАНИЯ / МАРШРУТ ПО КАППАДОКИИ
Минимум два полных дня, не меньше. Если вы совершите и Красный, и Зеленый туры, то увидите практически все основные достопримечательности Каппадокии. Каждый тур занимает целый день, поэтому я предлагаю остановиться не менее чем на два.
Если вы планируете полетать на воздушном шаре, вы можете сделать это в любой из этих дней. Он начинается ярко и рано около 5:30 утра, и вас вернут в отель как раз к вашим турам.
На вашем месте я бы добавил лишний день, просто чтобы расслабиться и заняться самостоятельными исследованиями. Каппадокия очаровательна и является одним из самых интересных пейзажей, которые я когда-либо видел. Приятно просто погулять и окунуться в атмосферу.
Может быть, вы можете покататься на лошадях, прокатиться на квадроциклах или отправиться в пеший поход. Это волшебное место, поэтому вы обязательно будете наслаждаться каждой минутой своего пребывания там.
Вот образец двухдневного маршрута по Каппадокии, который поможет вам спланировать поездку. Красный и Зеленый туры охватывают все, поэтому в этом нет ничего особенного.
ДЕНЬ ПЕРВЫЙ
• Полет на воздушном шаре
• Красный тур
ДЕНЬ ВТОРОЙ
• Зеленый тур
• Турецкая ночь
ПОЕЗДКА В КАППАДОКИЮ БЮДЖЕТ / ОБЗОР РАСХОДОВ
Национальной валютой Турции является турецкая лира, но широко распространены также евро и доллары США. Тем не менее, не рекомендуется платить евро или доллары США за вещи, оцененные в турецких лирах, потому что чаще всего вам не дадут хороший обменный курс. Как правило, всегда платите за вещи в валюте, в которой они оценены.
Естественно, сколько денег взять с собой, зависит от того, какие мероприятия и туры вы хотите посетить. Предполагая, что вы остановитесь на три ночи (т.е. два полных дня), отправитесь в Красный и Зеленый туры, полетите на воздушном шаре и будете делить номер в отеле с еще одним человеком, тогда начальный бюджет составит около 325- По 350 евро на целых два дня должно хватить. Это учитывает ваш номер в отеле, расходы на экскурсии и мероприятия, питание и аренду карманного Wi-Fi.
Я знаю, что 350 евро — это много за два дня, но половина этой суммы идет на полет на воздушном шаре, поэтому, если вы не планируете этого делать, вы потратите гораздо меньше.
Если вы никогда не ездили на нем, я настоятельно рекомендую вам просто попробовать. В мире нет лучшего места для этого, чем здесь, в Каппадокии. Это то, что нужно вычеркнуть из своего списка желаний, и вы можете пожалеть об этом, если не сделаете этого.
ПРОЖИВАНИЕ
Это зависит от многих факторов, таких как выбор отеля и количество попутчиков. Забронировать приличный номер на двоих в Гёреме можно всего за 20 евро за ночь.
ПИТАНИЕ
Если вы отправляетесь в Красный и Зеленый туры, в которые уже включен обед, вам нужно будет заплатить только за ужин, напитки и закуски. Я бы сказал около евро 40-50 на два дня достаточно. Бюджет больше, если вы планируете обедать в более дорогих ресторанах.
АРЕНДА КАРМАННОГО WIFI
Зависит от типа устройства, но аренда мобильного роутера будет стоить около 12 евро в день.
СТОИМОСТЬ ТУРА И АКТИВНОСТИ
Если вы отправляетесь в Красный и Зеленый туры, а также на полет на воздушном шаре, то вы будете платить около 240 240 евро за все.
ВСЕГО
По сегодняшнему обменному курсу получается около 330 евро на человека за весь двухдневный тур. Как описано, более половины этой суммы уходит на туры, поэтому вы будете платить значительно меньше, если не будете их посещать. Но, на мой взгляд, вы многое потеряете, если не сделаете этого.
СОВЕТЫ ПО ПУТЕШЕСТВИЯМ В КАППАДОКИИ
1. Спланируйте поездку с помощью Sygic Travel
Я пользуюсь этим бесплатным приложением для планирования поездок уже много лет. Это значительно упрощает планирование поездки.
С помощью Sygic Travel я могу отмечать на карте все места и рестораны, которые мы хотим посетить, чтобы точно видеть, где они находятся по отношению друг к другу. Затем я могу сгруппировать их по дням, чтобы составить эффективный маршрут. Прочтите мой пост в приложении Sygic Travel для получения дополнительной информации.
СКАЧАТЬ: iOS / Android
Вы можете перейти по ссылке, чтобы ознакомиться с нашим маршрутом по Каппадокии на Sygic Travel. Вы также можете получить ссылку для загрузки всего нашего двухнедельного маршрута по Турции в редактируемом формате Word на нашей странице EAT-ineraries.
2. Арендуйте карманное устройство Wi-Fi
Стабильное подключение к Wi-Fi очень важно в наши дни, особенно во время путешествий. Он понадобится вам, чтобы ориентироваться, проводить исследования и узнавать, как сказать «отведи меня к своему лучшему шашлыку» на турецком языке. Теперь мы никогда никуда не поедем, не взяв напрокат карманное устройство Wi-Fi. Нажмите на ссылку, чтобы арендовать карманное устройство Wi-Fi через Get Your Guide (получение в Стамбуле).
3. Попробуйте гончарный кебаб в ресторане, который требует предварительного бронирования
Тести или гончарный кебаб — это блюдо типа запеканки, которое готовится в глиняном горшке или кувшине. Это анатолийская специальность, которую обязательно нужно попробовать в Каппадокии.
Для получения наилучших впечатлений посетите ресторан, который требует предварительного бронирования. Гончарный шашлык готовится часами, поэтому в хорошем ресторане вам потребуется сделать предварительный заказ не менее чем за три часа. Вы можете обратиться в свой отель за рекомендациями.
Если ресторан предлагает гончарный шашлык на месте, то, скорее всего, они предварительно готовят порции в начале дня и просто разогревают их, когда вы заказываете. Это то, что случилось с нами, поэтому я не рекомендую этот ресторан.
Фото franz12 через Shutterstock
4. Аренда автомобиля
Как уже говорилось, достопримечательности Каппадокии разбросаны, и к ним не так легко добраться на общественном транспорте, поэтому, если вы хотите свободы для изучения, то лучше арендовать автомобиль. Вы можете сделать это через Rentalcars.com.
5. Проверьте туристические ваучеры в Каппадокию
Я всегда просматриваю туристические платформы электронной коммерции перед поездкой, потому что никогда не знаешь, какие интересные предложения можно найти. Для этой поездки в Турцию лучшим сайтом был Get Your Guide, потому что у них был самый большой выбор.
Если вы ищете предложения по аренде карманного Wi-Fi, экскурсиям, трансферам и т. д., вы можете поискать на веб-сайте Get Your Guide список достопримечательностей в Каппадокии.
6. Страхование путешествий
Для нас получение туристической страховки во многом зависит от того, куда мы едем, как долго мы остаемся и чем мы будем заниматься. Если все, что мы делаем, это едим суши в Японии в течение нескольких дней, то мы можем их не получить. Но если мы планируем заниматься физическими вещами, например, кататься на лошадях в Каппадокии, то мы обязательно купим полис.
Мы получаем страховку от World Nomads или SafetyWing. Это надежные поставщики медицинского страхования для путешествий, которыми часто пользуются многие цифровые кочевники. Прочтите мою статью о том, почему мы покупаем туристическую страховку для получения дополнительной информации. Вы можете перейти по ссылкам, чтобы получить бесплатную цитату от World Nomads или SafetyWing.
7. Знайте, когда и сколько давать чаевые
В Турции принято оставлять чаевые. Для более дешевых ресторанов хороши 5% чаевых. Для более дорогих ресторанов сделайте это 10-15%. Вы можете дать 1 евро за сумку носильщикам и посыльным.
Если вы отправляетесь в какие-либо туры, то групповые чаевые в размере около 10-15 евро будут оценены. Имейте в виду, что это от всей туристической группы. Для поездок на такси вы можете просто округлить стоимость проезда до удобной суммы, например, от 23,10 до 24 турецких лир.
8. Возьмите с собой подходящий блок питания
Электрические розетки в Турции имеют круглую форму, поэтому вилки обычно имеют тип C или F. Не забудьте взять с собой подходящие адаптеры питания для ваших устройств. Электрическое напряжение 230В.
Веселись!
Нам так понравилась Каппадокия, что мы хотим остаться там на несколько месяцев в следующий раз. Я не эксперт, но я надеюсь, что вы найдете это руководство полезным. Я лишь делюсь некоторыми вещами, которые я узнал из нашей поездки.
Если у вас есть какие-либо предложения, сообщите нам об этом в разделе комментариев ниже. Вы также можете присоединиться к нашей группе по путешествиям на Facebook.
Спасибо, что заглянули и отлично провели время, исследуя лунный ландшафт Каппадокии!
НАШЕ СНАРЯЖЕНИЕ
Вот некоторые вещи, которые мы привезли с собой в Каппадокию. Если вы хотите увидеть больше нашего снаряжения, вы можете заглянуть внутрь нашего рюкзака. (ПРИМЕЧАНИЕ. Следующие ссылки относятся к Amazon и другим партнерским ссылкам.)
Canon G7X Mark IIIOsmo Mobile 4Ноутбук Ручная кладь Штаны со скрытым карманом небольшая комиссия, если вы делаете бронирование без дополнительных затрат для вас. Мы рекомендуем только те продукты и услуги, которыми пользуемся сами и в которые твердо верим. Мы очень ценим вашу поддержку, так как это помогает нам делать больше таких бесплатных путеводителей. Благодарю вас!
Нашли эту статью полезной? Помогите нам помочь другим путешественникам, поделившись этим!
69 акции
Как это работает? — Ветряная турбина Vortex в двух словах
Первый ветродвигатель без лопастей и шестерен
// Основы идеи
Vortex Bladeless — резонансный ветрогенератор с вихревыми вибрациями. Он использует энергию ветра из-за явления завихрения, называемого вихреобразованием. В основном безлопастная технология состоит из цилиндра, закрепленного вертикально эластичным стержнем. Цилиндр колеблется в диапазоне ветра, который затем вырабатывает электричество через систему генератора переменного тока. Другими словами, это ветряная турбина, которая на самом деле не является турбиной.

Вихревые ветрогенераторы по характеристикам и экономической эффективности больше похожи на солнечные панели, чем на обычные ветряные турбины.
Структура и геометрия

Внешний цилиндр имеет большую жесткость и способен вибрировать, оставаясь прикрепленным к нижнему стержню. Вершина цилиндра не стеснена и имеет максимальную амплитуду колебаний. Конструкция построена с использованием смол, армированных углеродным и/или стеклянным волокном, материалов, используемых в обычных лопастях ветряных турбин.

Верхняя часть стержня поддерживает мачту, а нижняя часть прочно закреплена на земле. Он изготовлен из полимера, армированного углеродным волокном, что обеспечивает высокую устойчивость к усталости и минимальную утечку энергии при колебаниях.

Естественно, конструкция такого ветряка сильно отличается от традиционной турбины. Вместо обычной башни, гондолы и лопастей наш аппарат имеет только мачту из легких материалов над основанием. Это уменьшает использование сырья и потребность в более глубоком фундаменте.
Преобразование энергии
Наша безлопастная ветряная турбина улавливает энергию ветра за счет явления резонанса, вызванного аэродинамическим эффектом, называемым вихреобразованием. В гидромеханике, когда ветер проходит через тупое тело, поток изменяется и создает циклический узор вихрей. Как только частота этих сил становится достаточно близкой к структурной частоте тела, тело начинает колебаться и входит в резонанс с ветром. Это также известно как вихревая вибрация (VIV).
Источник: Университет Дьюка
Вихревая технология, гидродинамика

Этого явления VIV обычно избегают в проектировании конструкций, аэронавтике и архитектуре. Наоборот, турбины Vortex максимизируют эту аэродинамическую нестабильность и турбулентность ветра, улавливая эту энергию.

Геометрия мачты Vortex специально разработана для достижения максимальной производительности при средних наблюдаемых скоростях ветра. Он способен очень быстро адаптироваться к изменениям направления ветра и турбулентным воздушным потокам, обычно наблюдаемым в городских условиях.
Нарушение нисходящего потока ветра является причиной того, что обычные турбины необходимо устанавливать далеко друг от друга. Это не касается безлопастных ветрогенераторов, устраняются любые ограничения, связанные с «эффектом следа». Кроме того, мы ожидаем, что устройства Vortex будут лучше работать вместе, взаимодействуя друг с другом, если вокруг них будет достаточно свободного пространства, которое, по оценкам, составляет половину общей высоты устройства. Для обычных ветряков это свободное пространство обычно в пять раз превышает общую высоту устройства.
Генератор переменного тока Vortex
В настоящее время Vortex вырабатывает электричество с помощью системы генератора, состоящей из катушек и магнитов, адаптированной к динамике вихря, без шестерен, валов или каких-либо вращающихся частей. Наш вихревой генератор в настоящее время считается «маленькой ветряной турбиной».

Генераторы переменного тока — это хорошо известная технология, хотя способ ее использования Vortex является инновационным и запатентованным. Такая конструкция позволяет сократить объем технического обслуживания и устраняет необходимость в смазке.
A. Неподвижная часть статора
B. Подвижная часть генератора переменного тока
C. Опора статора
Настройка частоты

Частота вихреобразования пропорциональна скорости ветрового потока, однако каждая конструкция имеет собственную частоту собственных колебаний. Чтобы сопоставить частоты ветра с собственной частотой устройства, вы должны изменить массу тела (чем больше масса, тем меньше собственная частота) и жесткость (чем больше жесткость, тем выше частота) и другие параметры. Следовательно, вам потребуются сложные механизмы для изменения собственной частоты этого устройства.

Чтобы избежать этого, в конструкции Vortex вместо этого используется магнитная удерживающая система с постоянными магнитами, которые увеличивают кажущуюся жесткость системы в зависимости от степени их изгиба. Степень изгиба растет по мере усиления ветра. Мы называем это «системой настройки».

В результате запатентованная система самосинхронизации Vortex позволяет без усилий захватывать более широкий диапазон скоростей ветра с точкой включения примерно в 3 м/с (начальная скорость). Он может автоматически изменять жесткость и «синхронизироваться» со скоростью набегающего ветра, чтобы оставаться в резонансе без какого-либо механического или ручного вмешательства. Таким образом увеличивается дальность захвата аэрогенератора.
// Фон Карман Вихревой эффект
Эффект Вихревой улицы или Вихревой поток был впервые описан и математически формализован Теодором фон Карманом, гением аэронавтики, в 1911 году. Этот эффект создается боковыми силами ветра на объект, погруженный в ламинарный поток. Ветровой поток создает циклический узор вихрей, что может стать инженерной проблемой для тонких конструкций, таких как башни, мачты и дымоходы. Одним из таких примеров является обрушение моста Такома-Нарроу в 19 г. 40, США.
Понимание вибрации

Идея ветряной турбины Vortex заключается в том, что те же силы можно использовать для производства энергии. Когда вихри ветра соответствуют собственной частоте конструкции устройства, оно начинает резонировать и, следовательно, колебаться, поэтому безлопастная ветряная турбина может использовать энергию этого движения как обычный генератор.

Вы найдете множество примеров эффекта Vortex Shedding в повседневной жизни. Основываясь на этом принципе и принимая во внимание некоторые другие физические явления, такие как закон Беца, аэродинамика конечных тел, области турбулентности, градиент ветра и т. д., команда Vortex создала множество вычислительных моделей, которые прольют свет на правильную геометрию и параметры для разработки и повышения эффективности конструкции Vortex.
Компьютерное моделирование

Хотя 2D-моделирование представляет для нас большой интерес, VIV — это трехмерный феномен. Взаимодействие вихрей вдоль устройства описано другими авторами. Поскольку у нас новая технология, мы должны создавать новые модели и подтверждать их достоверность. Эти трехмерные модели основаны на числе Рейнольдса, важной безразмерной величине в механике жидкости, используемой для прогнозирования моделей потока в различных ситуациях потока жидкости

Требуется большое количество вычислительных ресурсов. Мы усердно работаем, используя программное обеспечение Altair для моделирования, пытаясь найти наилучший способ достижения оптимальных результатов с доступным количеством вычислительных ресурсов и времени. Мы также сотрудничаем с Суперкомпьютерным центром Барселоны, используя их вычислительные и экспертные ресурсы.
// Основные характеристики
Материалы и срок службы

Современные технологии ветряных турбин должны выдерживать очень разные уровни нагрузки при переменных скоростях ветра, что предъявляет высокие механические требования к передающим компонентам, таким как шестерни, подшипники, втулки или тормоза. Многочисленные движущиеся части постоянно изнашиваются, что приводит к высоким затратам на техническое обслуживание.

Безлопастные ветряные турбины полностью исключают механические элементы, подверженные износу из-за трения. Основными материалами, используемыми для изготовления турбин Vortex, являются полимеры углеродного волокна, пластмассы, сталь, неодим и медь. Рабочие пределы этих материалов далеки от рабочих стандартов Vortex.
Vortex Tacoma (2,75 м) — В разработке, еще не поступил в продажу!
Система настройки
Генератор
Выпрямитель
Выходная мощность
05;hoverscaley:1.05;position:relative;»> Anchoring
Top cover
__________________________________________
_______________
_______________
_______________
_______________
_______________
_______________
_______________
__________________________________________
BASE
MAST
__________________________________________
__________________________________________
__________________________________________
__________________________________________
Стресс и усталость

Конечно, эта ветряная турбина не застрахована от усталости и стрессовых воздействий. Усталость определяется ослаблением материала, вызванным многократно приложенными нагрузками или силами. Стержень вихревой турбины постоянно изгибается, и в конечном итоге может произойти разрушение материала. Первые продукты были разработаны с особым вниманием к этому вопросу.

Удилище из углеродного волокна рассчитано на работу с максимальной амплитудой колебаний 2,7º. Это подразумевает очень низкую деформацию материала. Расчетно-математический анализ, проведенный в отношении компонента, наиболее подверженного этому явлению усталости, заставляет нас думать, что аэрогенератор Vortex имеет огромный срок службы.
Экономичность

Одним из основных преимуществ вихревых турбин являются низкие затраты. Мы подсчитали, что нормированная стоимость энергии (LCOE) турбин Vortex будет ниже, что позволит быстрее окупить инвестиции. В любом случае, необходимо провести дополнительные исследования по этой теме, чтобы сказать с уверенностью.
Это делает эту технологию очень конкурентоспособной не только по сравнению с поколениями альтернативной или возобновляемой энергии, но даже по сравнению с обычными технологиями. Вы можете прочитать исследование об экономической эффективности безлопастных турбин здесь.

Такое снижение затрат достигается благодаря продуманному дизайну и использованию сырья. Нет необходимости в гондоле, опорных механизмах и лопастях, которые обычно являются дорогостоящими компонентами обычных ветрогенераторов.

Благодаря очень легкому весу и близкому расположению центра тяжести к земле требования к анкеровке или фундаменту значительно снижены по сравнению с обычными турбинами, что упрощает установку.
Генерирующая мощность
При преобразовании энергии ветра выработка электроэнергии пропорциональна рабочей площади ветряной турбины. В настоящее время Vortex занимает до 30 % рабочей площади обычного 3-лопастного ветряка такой же высоты.

В результате, вообще говоря, мы можем сказать, что вихревая ветряная энергия менее энергоэффективна, чем обычные ветряные турбины с горизонтальной осью. С другой стороны, меньшая омываемая площадь позволяет устанавливать больше безлопастных турбин на той же площади поверхности, компенсируя энергоэффективность за счет экономии места более дешевым способом.

Предполагаемая выходная мощность Vortex Tacoma (2,75 м) составляет 100 Вт после промышленного производства.
Всенаправленный
Вихревые устройства всегда ориентированы по ветру благодаря круглому сечению мачты. Ветровая турбулентность или смешанные потоки ветра не влияют на работу аэрогенератора.
Тормоза не требуются
Резонанс исчезает за пределами диапазона блокировки, поэтому Vortex прекращает колебаться сам по себе без тормозов, если скорость ветра превышает пороговое значение устройства.
Установленная плотность мощности
Любое ограничение «эффекта тени» исключено. Требуемое расстояние между устройствами очень мало, так как слабый Vortex не оказывает негативного влияния на последующие устройства.
Любые скоростные характеристики
Вихревая технология предназначена для получения энергии от очень низких скоростей ветра, чаще в жилых или городских условиях.
Тихая чистая энергия
Vortex не имеет движущихся шестерен, а колебания происходят на очень низких частотах, поэтому при правильной калибровке устройство работает бесшумно. Легко и просто, как солнечная панель!
Атмосферная адаптация

В городских условиях ветровые воздушные потоки обычно очень турбулентны, это проблема обычных ветряных турбин. Кроме того, при установке нескольких ветряков, работающих вместе, в одном месте проблематичным является кильватер обычных ветряков.

С другой стороны, обычные ветряные турбины нуждаются в системе ориентации, чтобы смотреть на набегающий поток ветра. Вихревым ветрогенераторам он больше не нужен из-за круглого сечения.

Эффект VIV основан на турбулентности жидкости. Следовательно, этот безлопастный ветрогенератор очень быстро адаптируется к изменению направления и интенсивности ветра, независимо от турбулентности. Для эффективной работы вихревой турбины не требуется полностью развитого ламинарного потока ветра.
// Экологичность
Вихревые турбины призваны стать «более экологичной» альтернативой ветру. Хотя необходим более тщательный анализ углеродного следа, безлопастная ветровая энергия, по-видимому, дает некоторые дополнительные преимущества с экологической точки зрения.

Безлопастные вихревые в основном решения для распределенной генерации энергии. Идеально подходит для размещения рядом с домом или над крышей. Он может работать как в сети, так и вне сети, а также как часть гибридной солнечной установки плюс ветровая генерация.
Воздействие на окружающую среду

Простая конструкция и малый вес позволяют очень эффективно использовать сырье. Для создания безлопастной ветряной турбины не требуется сложного производственного процесса, хотя существующие методы должны существенно отличаться для индустриализации производства. Отсутствие смазочных материалов делает ненужным обращение с этими отходами.

Общий вес Vortex Tacoma после промышленного производства оценивается менее чем в 15 кг.
