Формы и виды крыш – Виды крыш частных домов – проекты и варианты строительства кровли

• Плоскоскатные (плоские). Относительно горизонта угол наклона крыш составляет примерно 2,5-3°. Некоторые считают, что данный вид крыш утрачивает популярность в виду большой вероятности накапливания снега, воды в период осадков. Однако применяя современные материалы кровельного покрытия можно обеспечить высокоэффективную тепло и гидроизоляцию крыш. Более того, плоскую поверхность часто используют для устройства зон отдыха, зимних садов и даже спортивных площадок.
• Скатные – угол наклона от 10°. Именно скатные крыши получили наиболее широкое распространение в строительстве, благодаря способности не накапливать воду, снег на поверхности, эффективно использовать пространство чердака.

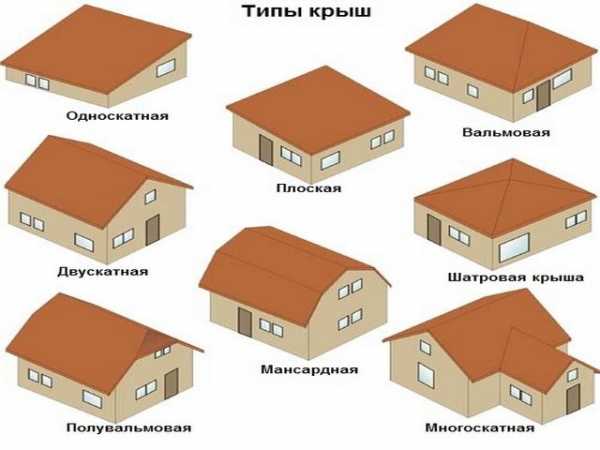

Формы скатных крыш

На сегодняшний день существует множество оригинальных архитектурных решений устройства крыши. Среди такого многообразия, отдельно следует выделить основные, часто используемые на практике формы:

• Односкатные крыши. Представляют собой конструкцию, состоящую из одного ската расположенного под углом. Обычно стропильная система опирается на несущие стены разной высоты, благодаря чему и получается наклон крыши. В качестве кровельного покрытия может использоваться ондулин, черепицу, шифер, рубероид и т.д. Односкатные крыши – экономичный, простой в архитектурном исполнении вариант. Однако эстетически привлекательными их назвать сложно, плюс такая конструкция не предусматривает возможность устройства чердака. Односкатные крыши находят применение, как для частных домов, дач, так и хозяйственных построек.
• Двускатная крыша – пожалуй, самая удобная в эксплуатации модель, что делает ее достаточно популярной. Конструкция состоит из двух уклонов (скатов), опирающихся на несущие стены. Получаемое между ними пространство в форме треугольника имеет название фронтоны или щипцы, отсюда и втрое профессиональное «имя» — щипцовая крыша. Двускатные конструкции отлично справляются с ветровыми, снеговыми нагрузками. Позволяют эффективно эксплуатировать чердачное пространство. По внешнему виду намного интереснее и разнообразнее односкатных аналогов.
• Ломаная крыша – очень походит на двускатную конструкцию, однако имеет свои особенности. Благодаря специальному излому расположенных под углом скатов, значительно увеличивается полезная площадь чердака. Прекрасное решение для домов, в которых предполагается устройство мансарды.
• Вальмовая крыша. Отличается наличием не двух, а четырех скатов. Из них два в форме трапеции, оставшиеся фронтоны в виде треугольников (вальмы). Для устройства такой крыши потребуется более сложная стропильная система, учитывая угол наклона скатов до 45°. Если треугольные вальмы не опускаются до карниза, а имеют усеченную форму, то такая крыша называется полувальмовая.

• Шатровая крыша – подвид вальмовой формы. Конструктивно состоит из нескольких треугольных скатов сходящихся в одной точке вершины. Крыши в форме шатра часто используют в строительстве домов правильной квадратной геометрии.
• Многощипцовая крыша. Отличается сложной конструкцией стропильных ферм. Крыша имеет ломаную форму с наличием наружных ребер и внутренних угловых элементов на стыке скатов (ендовы). Подходит для домов с пристройками, гаражами, террасами, сложной многоугольной формы.

Помимо различных форм скатных крыш, несколько слов стоит сказать о пространственных конструкциях. Они редко используются в малоэтажном строительстве, но отличаются максимальным архитектурным эффектом. Наиболее известные варианты исполнения – конические и купольные крыши.

Бесспорно, что перечисленные формы крыш, только небольшая часть из всего многообразия их видов. Конструкции постоянно изменяются, дополняются, внедряются современные архитектурные решения, обеспечивая комфортное проживание в теплом, уютном доме.

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Формы крыш частных домов

Если говорить о строительстве дома с ноля, то завершающим этапом является сооружение крыши. И пусть ее делают в последнюю очередь, это не означает, что она является незначительной во всей конструкции. Она выполняет очень важную роль, защищая дом, и всех кто в нем от дождя, снега, ветра и солнца. Он становится теплым и комфортным. Да и внешний вид постройки напрямую зависит от кровли. Примечательно, что типы крыш для частного дома бывают разными. Они имеют свои плюсы и минусы, особенности и тип конструкции.

От разновидностей кровли зависит многое, начиная от кровельного материала, заканчивая ценовой категорией. Предлагаем вам окунуться в тему кровли и рассмотреть все доступные на сегодня виды крыш частных домов.

Чем отличаются крыши частных построек

Нужно понимать, что перед застройщиком стоит важная задача – среди большого разнообразия вариантов кровли выбрать оптимальный вариант, что будет надежным и практичным. Согласитесь, что создается она на длительный период, а не на один или два сезона. Да и хочется, чтобы внешний вид частного дома был достойным.

Человечеству известны разнообразные варианты кровельной конструкции. Каждый из них хорош в чем-то своем и имеет своих приверженцев. И если брать определенный стиль дома, то при этом настил играет важную роль. Давайте рассмотрим, чем же могут отличаться современные кровельные конструкции. Вот эти критерии, что мы рассмотрим в данной статье:

1. Наклон крыши.
2. Ее форма.
3. Материал, из которого она выполнена.

Именно эти факторы характеризуют крышу и гарантируют разнообразие построек. Остается только понять, какая кровля подойдет для того или иного региона, какая из них проще и дешевле и т. д.

Начнем с угла наклона настила для частного дома.

Крыши в зависимости от уклона

Здесь все довольно просто. Все конструкции будут делиться на две большие группы:

• скатного типа;
• плоские.

Само название уже говорит о том, что именно из себя представляет тот или иной вариант. Уточним, что уклоном в данном случае считается угол наклона ската по отношению к горизонту. Он может вымеряться в градусах или процентах. Например, уклон в 100% будет равняться 45 градусам. Чтобы вам было удобнее, мы подготовили наглядную таблицу, упрощающую задачу с соотношением показателей.

Для чего нужен уклон кровли? Здесь все просто – он нужен для удаления осадков с поверхности конструкции. Если сделать небольшой уклон, то есть большая вероятность что крыша начнет протекать. А это не принесет владельцам радости и уюта. Что касается сферы использования, то плоские виды кровли используются в большинстве своем для гаражей, бытовок, погребов и подобных строений. Для дома чаще всего предпочитают использовать иные варианты. Но, в регионах с теплым климатом, присущим Европейским странам, можно часто найти именно плоские типы кровли.

Стоит упомянуть не только об осадках, но и порывах ветра. Они сильно влияют на конструкцию. Например, если увеличить угол наклона кровли на 25-35 градусов, то нагрузка от ветра увеличится в целых 5 раз! А при небольшом угле наклона ветер будет проникать в подкровельное пространство через стыки, и разрушать целостность. Вот почему так важно правильно рассчитать угол наклона.

Обратите внимание! Плоские кровли чаще всего делают для того, чтобы была возможность создать там место для отдыха. Посмотрите на фото, как это можно реализовать.

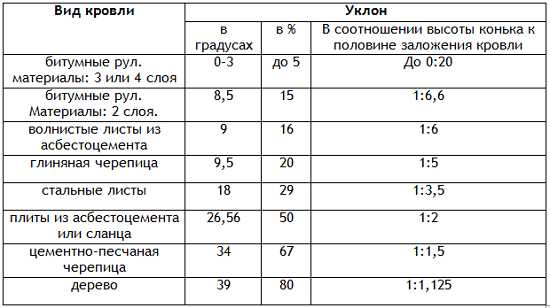

Давайте рассмотрим рекомендуемый список материалов, которые можно использовать в зависимости от разных уклонов кровли:

1. Шифер – пожалуй, один из традиционных материалов. Он продается в виде волнистых листов из асбестоцемента. Его рекомендуют использовать при уклоне кровли в таких диапазонах: от 13 до 60 градусов. При угле наклона меньше 13 градусов в стыках под шифером будет накапливаться вода, и проникать внутрь, а в зимний период это будет снег. Это поспособствует сокращения срока кровельного материала.
2. Керамическая черепица. Идеальный уклон кровли для подобного материала – 30-60 градусов. Если укладывать черепицу на крыше с меньшим уклоном, то рекомендуется качественно провести работы по вентиляции крыши и ее гидроизоляции.
3. Металлочерепица, которая набирает все больше приверженцев. Отличный кровельный материал. Ко всем ее преимуществам можно добавить и то, что ее можно монтировать при минимальных показателях угла наклона в 15 градусов. Максимальной точки нет.

4. Профнастил – дешевый аналог металлочерепицы. Используется не так часто, но довольно неплохой вариант. Можно монтировать на кровлю с минимальным углом наклона в 10 градусов. Предела максимума нет.
5. Битумная черепица. Первый представитель мягкой кровли. Это уникальный материал, так как подходит для самой разной формы крыш из-за своей гибкости. Это позволяет использовать материал при минимальном уклоне в 12 градусов.
6. Битумный шифер или ондулин. Используется для крыш с минимальным уклоном в 5 градусов.  Максимальный показатель отсутствует.
7. Фальцевая кровля. Сейчас используется редко, но показатели следующие: от 20 градусов. Максимума нет.

Важный нюанс! Можно заменить некоторую закономерность, касательно выбора материала: чем плотнее будет его структура, тем меньше угол ската кровли.

Варианты крыш согласно форме и конструкции каркаса

Здесь уже разновидностей будет очень много. Именно форма играет важную роль в восприятии, функционале и внешнем виде всего здания. Скатная кровля может быть таких конфигураций:

• односкатная;
• двускатная;
• мансардная;
• вальмовая;
• полувальмовая;
• шатровая;
• многощипцовая;
• купольная;
• сводчатая;
• шпилеобразная.

Чтобы понять различия между каждым вариантом, давайте рассмотрим их подробнее.

Односкатная

Начнем с самого простого варианта – односкатного. Ее конструкция очень проста. Крыша имеет один скат, что располагается между двумя стенами с разной высотой. Логично, что чем выше одна стена относительно другой, тем больше будет угол наклона конструкции. Подобная кровля обходится дешевле всех, а ее создание можно доверить даже не совсем опытному специалисту. Некоторые даже сами выполняют все работы. Материалами могут служить дерево или металл. Что касается кровельных материалов, то здесь запретов тоже нет. Сфера использования – создание хозблока, гаража, небольшого садового домика.

Обратите внимание! Разновидностью односкатной крыши является плоская. Только вместо наклонного ската, она имеет ровную поверхность. На этой крыше можно организовать место для отдыха или использовать в других целях.

Двускатная

Что касается двускатных конструкций, то они более распространены в домостроении. Она представляет собой постройку из двух скатов, которые соединяются друг с другом коньком. Размещение скатов крыши может быть разным. Некоторые делают ее симметричной, другие же создают разные уклоны. Тут, как говорится, на вкус и цвет. То же касается и длины скатов. Ниже пример крыши частных домов фото.

За счет данной конструкции, под кровельным пространством можно сделать чердак или мансардное помещение. Они практичные и могут предоставить полезное пространство. Стены, что находятся между скатами, имею название фронтоны. Благодаря двускатной форме, осадки с крыши сходят довольно хорошо. Протечки сводятся к минимуму. Минусом является то, что в местности с сильными и частыми штормовыми ветрами она может быть сорвана.

Мансардная

Мансардная кровля – это одна из разновидностей двускатной крыши, только вот она имеет ломаный профиль. Скаты мансардного типа конструкции обладают двумя уровнями: скат верхний имеет пологий уклон, а нижний – падающий. Преимущество использования подобного типа кровли в том, что под кровлей создается довольно много пространства. Его можно максимально рационально использовать для создания комнаты. Минусом же является ее неустойчивость к сильному ветру. Поэтому кровельное покрытие дополнительно фиксируется в области падающего ската. Ниже показан примерный чертеж этого вида крыши.

Хочется отметить, что мансардная крыша может быть нескольких видов:

1. Односкатная мансардная кровля.
2. Симметричная или двускатная кровля.
3. Несимметричная мансардная кровля.
4. Шатровая мансардная кровля.
5. Ломаная мансардная кровля.

Вальмовая

Если говорить о вальмовой кровле, то она что-то среднее между шатровой конструкцией и двускатной. При такой форме фронтоны отсутствуют, вместо них образуются другие два ската, что называются вальмами. Другие же два ската выполнены в форме трапеции с равными бедрами. Как и в предыдущем варианте, подкровлельное пространство может быть использовано в качестве мансарды. Она делается в самом скате.

Форма этой кровли обтекаемая, а значит, что она отлично противостоит ветру. Но ее создание довольно сложное и требует правильного расчета. Поэтому выполнять работы по созданию поручается только специалистам. Денег придется потратить много.

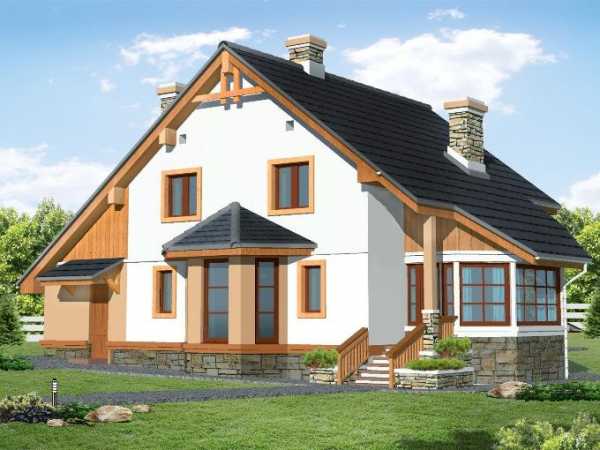

Полувальмовая

Полувальмовой кровлей называют промежуточный вариант двускатной и вальмовой кровли. Ее особенность в том, что фронтон сверху накрывается полувальмой небольшого размера. Благодаря этому конек более защищен от порывов ветра. Как этот, так и предыдущий вариант рекомендуется использовать в регионах с сильными порывами ветра.

Как видно на фото, внешне крыша довольно неплохо смотрится. В частях с треугольником можно сделать полноценные окна. А полувальма играет роль декоративного элемента. Понятно, что самому сделать конструкцию будет нереально.

Шатровая

Шатровая крыша – одна из вариаций вальмовой конструкции. Она имеет три или больше скатов, сделанных в форме треугольника. Все они сходятся в одной точке вверху. В данном варианте они симметричны по отношению друг к другу. Этот тип крыши частных домов используется в том случае, когда постройка имеет форму правильного квадрата или многоугольника. Выглядит все это довольно неплохо, как видно на фото.

Особенность данной крыши в том, что она отлично может противостоять ветровой нагрузке. Основная сложность создания шатровой кровли в том, чтобы добиться четкой формы, которая будет симметричной. При использовании листовых кровельных материалов стоит быть готовым к тому, что отходов будет много.

Многощипцовая

Если говорить о многощипцовой крыше, то этот вариант один из сложных в качестве реализации. Это касается не только создания стропильной системы под нее, но и укладки кровельных материалов. Все сводится к тому, что крыша обладает большим количеством конструктивных элементов, ребер и ендов. Обычно этот тип крыши используется для домов со сложной многоугольной формой.

Внешне эта крыша смотрится довольно самобытно. Но, за счет современных кровельных материалов с огромным ассортиментом расцветок, крыша будет яркой и живой. А еще эта конструкция позволяет создать под ней небольшое мансардное помещение.

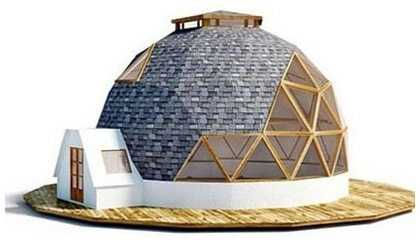

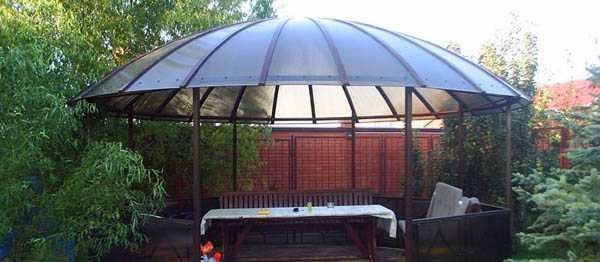

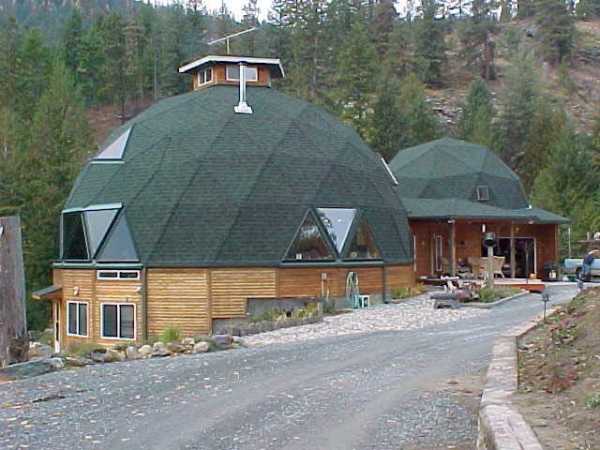

Купольная

Конструкция может быть куполообразной или конической, особенностью является то, что форма не имеет ребер и полностью круглая. Сходится она в верхней точке. Для частных домов подобные виды используются не так часто ввиду сложности и дороговизны. Да и единственным кровельным материалом является битумная черепица.

Довольно редко выступает в роли единого типа кровли. Чаще всего ею обустраивают отдельные элементы конструкции. Это могут быть террасы или башенки круглой формы. Обычно ее можно увидеть на культовых конструкциях.

Сводчатая

Основанием крыши служат стропила, имеющие изогнутую форму. Чем-то она напоминает дугу. Очень редко используется как основной вид кровли. Ее рационально использовать для габаритных построек, особенно для общественных зданий или спортивных. Если же говорить о частном строительстве, то обычно ее комбинируют с другим типом крыши частного дома.

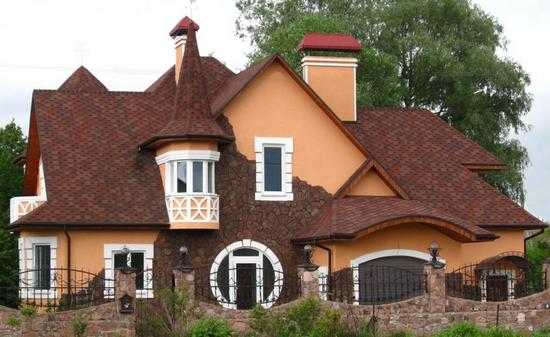

Шпилеобразная

Главная особенность кровли в том, что она имеет острый угол, возвышающийся над постройкой. Скат очень резкий. Для создания шпиля нужно потратить массу времени и средств. При этом важно правильно подобрать уклон и кровельный материал. Но, шпиль в большинстве своем выступает в качестве декоративного элемента и комбинируется с другими видами.

Только профессионалы способны выполнить работы по ее созданию. Обычно шпили не увидишь в частном строительстве. Они украшают храмы, церкви и здания в готическом стиле.

Важно! Отдельно хочется выделить такое понятие, как комбинирование крыши. Этот способ позволяет создать уникальную конструкцию за счет внедрения нескольких видов кровли, например, шатровой с вальмовой или многощипцовой, купольной и двускатной. Комбинировать их на стадии проектирования довольно сложно, так же как создать и обслуживать, но выглядит все это оригинально и красиво.

Подведем итоги

Такое разнообразие кровельных конструкций только на руку нам, как рядовым пользователям. Мы, отталкиваясь от собственных предпочтений, финансов и возможностей, можем выбрать именно подходящий вариант. Каждая кровля имеет свои особенности и преимущества. Остается только выбрать один из них и реализовать в жизни. Тогда ваш дом действительно станут надежной крепостью, в которой будет комфортно и приятно жить.

Отправить комментарий

2proraba.com

Виды крыш домов. Какую форму крыши выбрать?

Крышей называют верхнюю ограждающую конструкцию здания. В составе крыши можно выделить несущую часть (панели, прогоны, фермы, стропила и др.), которая передает нагрузку от собственного веса, а также от ветра и снега на отдельные опоры и стены, и наружную оболочку — кровлю. Крыша может быть бесчердачной и чердачной, а чердачная в свою очередь бывает холодной, которая способна защитить здание лишь от воздействия атмосферных осадков, или утепленной.

Для помещений верхнего этажа чердачное перекрытие выполняет роль теплозащиты. Если же крыша бесчердачная, то она же является одновременно и чердачным перекрытием. Такая крыша называется совмещенной или просто покрытием.

Скатом называют наклонную поверхность крыши, которая необходима для стока воды. Линия, на которой пересекаются два ската, образующих наклонный внешний угол называется ребром, а внутренний — разжелобок или ендова. Верхнее горизонтальное ребро называется коньком. Уклоны скатов необходимо устанавливать в зависимости от эксплуатационных и архитектурных требований, а также климатических условий и материала кровли.

Виды крыш, предназначенных для частных домов

Плоская крыша

Такой вид крыши является самым простым, к тому же он не потребует больших денежных вложений. О форме такой крыши говорит ее название — это плоская, практически не образующая уклон кровля, которая опирается на стены одинаковой высоты.

У плоской крыши должен быть угол уклона к горизонту около 2,5-3%. Большим недостатком такой крыши является то, что из-за небольшого уклона на ее поверхности начинают скапливаться осадки, что может привести к образованию протечек кровли, поэтому необходимо вручную убирать снег с данного вида крыши.

Преимущества плоской крыши

Конструктивные элементы

Плоская крыша имеет несущее основание, в роли которого может использоваться железобетонная плита или металлический профилированный лист. Затем на это основание укладывается послойно паробарьер, теплоизоляционный материал и слой гидроизоляции.

Для того, чтобы вся конструкция в будущем не пострадала, необходимо помнить о том, что каждый слой очень важен. Для того, чтобы грамотно провести работы по устройству плоской кровли, необходимо использовать комплексный подход, который заключается в определении и последующей реализации наиболее оптимального решения, а также типа покрытия, при учете всех эксплуатационных и технологических свойств: декоративных качеств, простоты ремонта и обслуживания, трудоемкости обустройства, огнестойкости и водонепроницаемости.

Скатная крыша

Скатная крыша называет так потому, что ее поверхность состоит из скатов, то есть наклонных поверхностей крыши, чей уклон превышает 10%. Конструктивно такие крыши могут быть как бесчердачными (совмещенными), так и чердачными (раздельными). В чердачной крыше между чердачным перекрытием и кровлей располагается нежилое помещение, которое называется чердаком. В бесчердачной крыше в качестве перекрытий верхнего этажа здания служат несущие элементы.

Данный вид крыши включает в себя конструктивную часть или несущий остов крыши, который принимает на себя нагрузку от самой крыши и выпадающих осадков, и саму кровлю, представляющей собой защиту от любого внешнего воздействия. Благодаря наличию уклона, который чаще всего выражается в процентах или градусах, с крыши удаляются любые атмосферные осадки.

Для определения необходимого уклона крыши, необходимо учитывать различные факторы:

• Величина снежного покрова, которая соответствует данному району. Чем угол наклона будет больше, тем меньше снега будет задерживаться на крыше и, соответственно, меньше будет нагружаться конструкция крыши. В пределах одной страны могут быть районы с разной величиной снежного покрова. Например, на территории Украины в северных областях (Сумская, Черниговская) величина снежного покрова может доходить до 180 кг на один квадратный метр, а в Крыму эта величина составляет всего 80 кг.
• Материал кровли. В зависимости от того, какой материал будет использован, применяются различные типы уклонов.
• Архитектурные особенности. Чаще всего именно с помощью кровли решается архитектурный объем. К примеру, заказчик решил сделать плоскую крышу и покрыть ее керамической черепицей, а архитектор должен или доказать ему, что данное решение невозможно, или предложить другое архитектурное решение, которое позволит использовать выбранный кровельный материал.

Виды скатных крыш

Крыши, которые состоят всего из одной плоскости, называются односкатными. Стропильная система такой крыши должна опираться на наружные стены, которые находятся на разной высоте, благодаря чему образуется уклон.

К недостаткам данного вида крыши можно отнести ограниченность для дизайнерского творчества и отсутствие чердачного помещения.

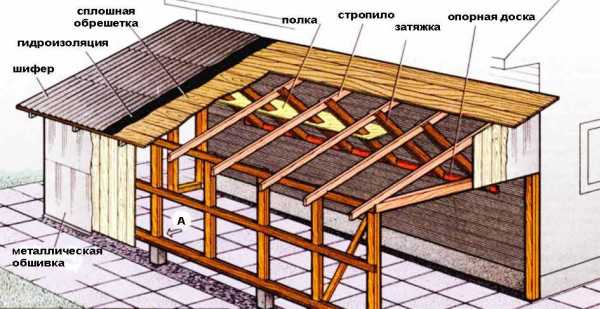

В конструкции односкатной крыши присутствует несколько элементов:

Двускатные крыши

Иногда такую крышу называют щипцовой, так как пространство, образованное двумя скатами имеет треугольную форму и называется фронтоном (щипцами).
Строить такую крышу немного сложнее, чем односкатную, но при этом гораздо проще, чем другие разновидности крыш.

Считается, что двускатная крыша способна выдержать сильные ветровые нагрузки, справиться со снегопадом и сильным дождем и вообще она очень надежна в эксплуатации.

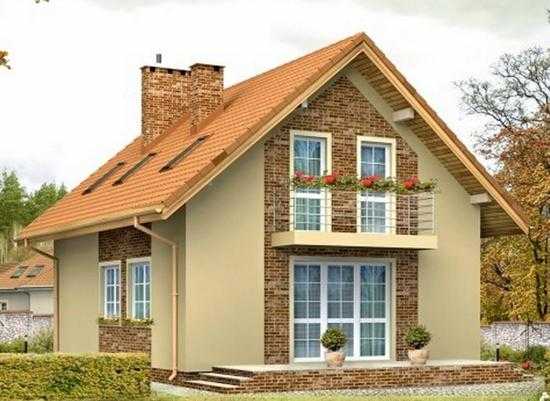

Мансардная крыша

Данный вид крыши является одной из разновидностей двускатной крыши. Мансардная крыша отличается ломаной линией скатов крыши, именно поэтому ее иногда называют ломаной. Ломать скаты крыши можно под самыми разными углами, благодаря чему можно существенно увеличить как полезную площадь, так и объем чердачного помещения, используемого в качестве жилой комнаты и называемого мансардой.

При возведении мансардной крыши необходимо уделить большое внимание теплоизоляции, так как мансарда будет встраиваться в двускатную крышу, а это значит, что температура самого помещения будет напрямую зависеть от качества теплоизоляции.

Благодаря мансардной крыше можно не возводить стены, а устраивать крышу на уже имеющихся стенах нижнего этажа. Используя самые разнообразные виды мебельных конструкций можно очень интересно благоустроить жилое пространство мансардного помещения.

Для возведения мансардной крыши, можно использовать точно такие же материалы, как и для двускатной крыши.

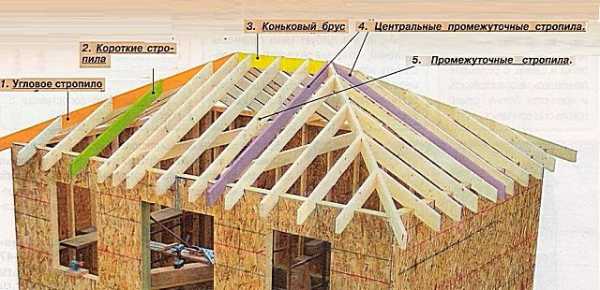

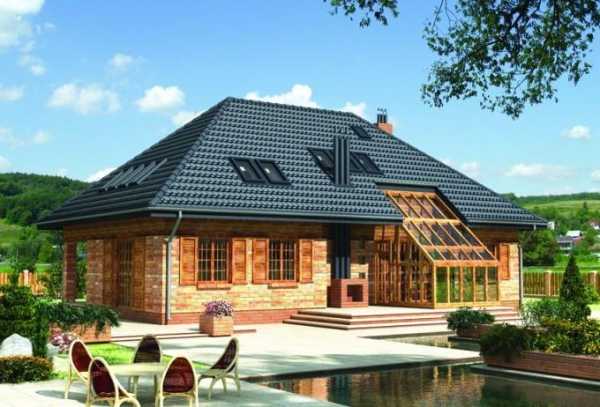

Вальмовая крыша

Данный вид крыши имеет четыре ската, при этом первые два ската делаются в форме равнобедренной трапеции, а другие два ската являются треугольниками, которые располагаются со стороны фронтонов вальмовой крыши и называются вальмами.

Для сооружения данной крыши применяют конструкцию с двойной затяжкой и балками. Благодаря своей форме такая крыша способствует очень быстрому удалению с кровли снега и воды. У классической вальмовой крыши углы наклона довольно крутые и составляют около 45 градусов, но при этом она очень хорошо противостоит сильным северным ветрам.

Материалы для данного вида кровли можно использовать самые разнообразные, как тяжелые, так и легкие. Но необходимо учитывать, что тяжелая кровля обладает хорошей шумоизоляцией, лучше стабилизирует крышу и живет дольше. Правда, для тяжелой кровли необходима усиленная система стропил.

Чаще всего конструкция вальмовой крыши применяется в южных районах.

В состав конструкции входит:

Из всего перечисленного выше можно сделать вывод, что конструкция вальмовой крыши достаточно сложна.

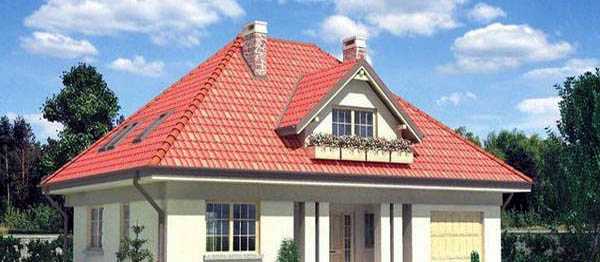

Полувальмовая крыша

Данный вид крыши является чем-то средним между вальмовой и двускатной крышей. Фронтон полувальмовой крыши тоже сделан в форме трапеции. Иногда такую крышу называют голландской.

У полувальмовой крыши нет острых углов, поэтому она очень хорошо противостоит сильным ветрам. Именно по этой причине полувальмовая крыша чаще всего используется в тех регионах, где часто дуют ветра.

Полувальмовая крыша может обладать и довольно индивидуальной конструкцией. Например, в регионах с суровыми зимами и обильными снегопадами необходимо делать небольшие свесы и крутые скаты, а для мягкого климата свес можно делать побольше, а скаты менее крутыми.

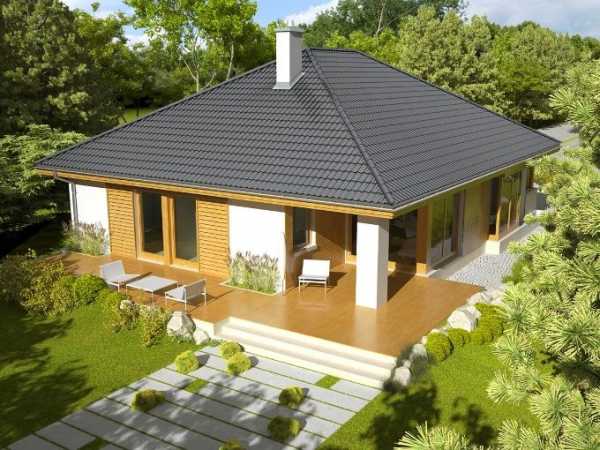

Шатровая крыша

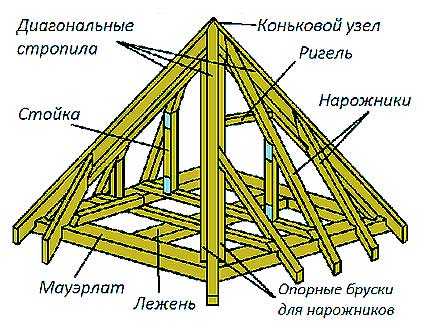

Шатровая крыша является разновидностью вальмовой крыши. Но в случае шатровой крыши в основе дома должен находиться любой правильный прямоугольник или квадрат, чтобы все скаты имели треугольную форму и сходились своими вершинами в верхней точке.

Данный вид крыши очень похож на пирамиду, выглядит очень красиво и является настоящим украшением. Монтировать такую крышу довольно непросто, также как и вальмовую, из-за того, что ее конструкция имеет очень сложную стропильную систему.

Стандартная многощипцовая крыша

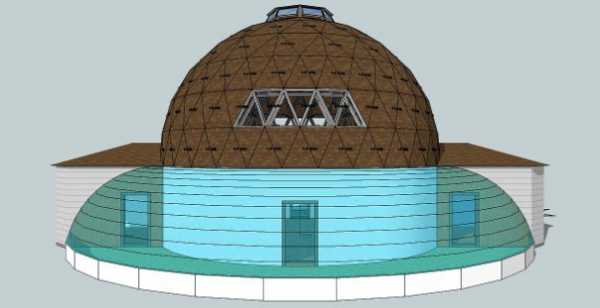

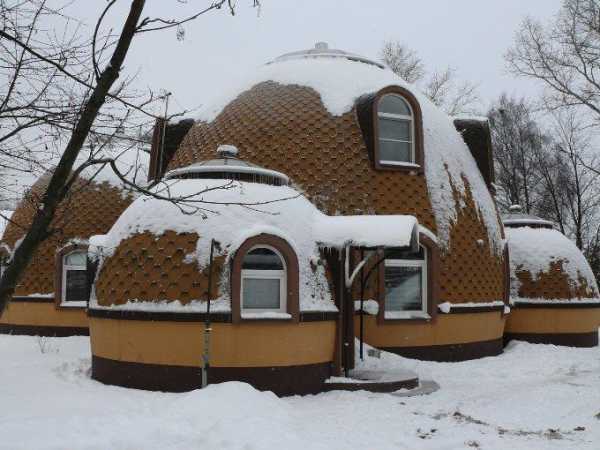

Купольная крыша

Такая крыша приобретает все большую популярность у архитекторов. Дома с купольной крышей интересны тем, что всего 1/5 часть высоты дома составляют стены, а 4/5 отводится крыше.

Также данный вид крыши может использоваться для того, чтобы организовать перекрытие части здания. Сооружаются такая крыша из элементов каркаса изогнутой формы, а кровельным материалом могут выступать гибкие (пластиковая черепица, оцинкованная сталь) или мягкие (битумная черепица, стеклоизол, рубероид) материалы.

Выбор крыши

Выбирая для своего дома форму крыши необходимо думать не только о ее красоте, но и о функциональных особенностях различных типов кровли.

В первую очередь, выбирая крышу, необходимо ответить для себя на ряд важных вопросов:

1. Оставите ли вы второй этаж нежилым или сделаете его жилым. Можно сделать из чердачного помещения полноценный этаж, а можно оставить нежилым, используя для хранения ненужных вещей, оборудования и т.п.
2. Какая максимальная и минимальная высота второго этажа должна быть. Чаще всего она варьируется от 3,5 метров (максимальная) до 2,5 метров (минимальная). Делать высоту меньше или больше этих значений не рекомендуется.
3. Будете ли вы делать на втором этаже полноразмерные окна, чья площадь составляет 1/5-1/8 от общей площади пола или же ограничитесь маленькими окошками с площадью 0,7-1,5 квадратных метра. Освещение должно быть достаточным. Чаще всего площадь окон составляет 1/4-1/5 от общей площади пола.
4. Необходимо проконсультироваться с архитектором и узнать нет ли ограничений по высоте у вашего дома, не будете ли вы затенять соседний дом и т.п. Также необходимо учитывать и юридический аспект, так как, например, мансардный этаж не является официально полноценным этажом, поэтому если по каким-то причинам нельзя надстроить второй этаж, можно будет надстроить мансарду.

После того, как ответы на все вопросы будут сформулированы, можно будет выбирать подходящий вид крыши и ставить задачу перед архитектором.

brus.club

Самые распространенные формы и виды крыш

Мар 16/13

Формы и виды крыш обуславливаются ничем иным, как архитектурными особенностями возводимого здания. В зависимости от этих особенностей и производится условное разделение крыш на плоские и скатные – отличаются они исключительно своей формой и, как результат, опорной конструкцией.

Формы и виды крыш частных домов фото

Какие бывают крыши домов

Существует два основных вида крыш – это плоская крыша и скатная. В чем между ними разница? В уклоне – если уклон крыши не превышает 10˚, то такие крыши относят к плоским. Если уклон больше десяти градусов, то речь идет уже о скатных крышах, которые, в свою очередь, подразделяются по количеству скатов и назначению.

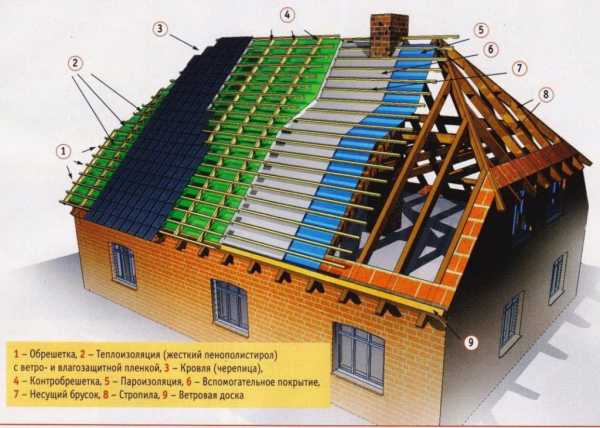

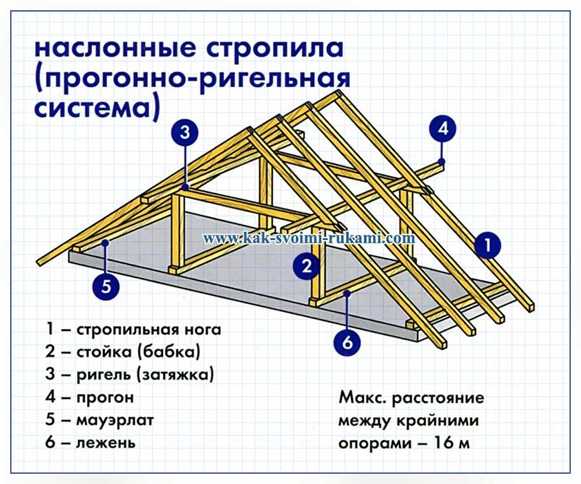

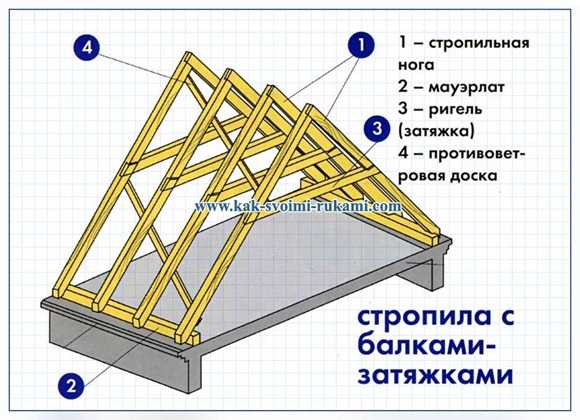

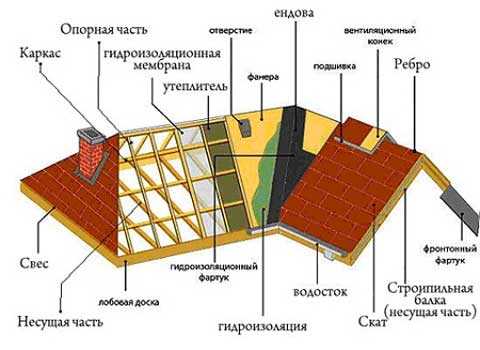

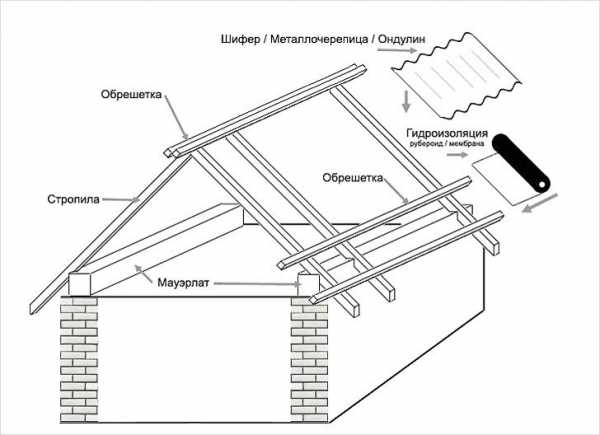

Устройство и основные элементы скатных крыш

Все формы и виды крыш скатного типа имеют практически одинаковое строение – отсюда и наличие в них однотипных деталей. Как правило, любая скатная крыша состоит из таких элементов.

1. Скаты – наклонные плоскости, призванные обеспечить герметичность здания и отведение дождевой воды за его пределы.
2. Стропила – несущая конструкция, на которой монтируется кровля.
3. Обрешетка – выполняет функцию распределителя нагрузки веса кровельного материала по стропилам.
4. Мауэрлат – служит опорой для нижней части стропильных ног.
5. Наклонные ребра жесткости – служат для жесткого сопряжения разных плоскостей крыши.
6. Горизонтальные ребра или коньки – наружные места сопряжения кровельных плоскостей.
7. Ендова – герметичное перекрытие в нижних местах сопряжения разных плоскостей крыши.
8. Карнизы или свесы – края кровли, выступающие за пределы стен здания.
9. Фронтальные свесы – карнизы, расположенные на наклонной части крыши.
10. Желоба – собирают дождевую воду и отводят ее в одно место.
11. Водосточные трубы – транспортируют дождевую воду с желобов в низ здания.
12. Водоприемные воронки – через них вода, собранная желобами, попадает в водосточные трубы.

Вот теперь, изучив хотя бы немного устройство скатных крыш, можно переходить к освоению их видов.

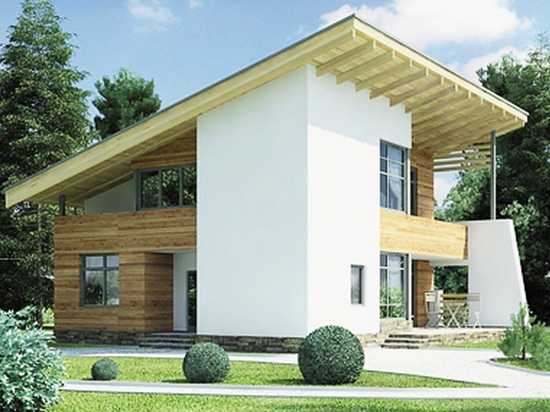

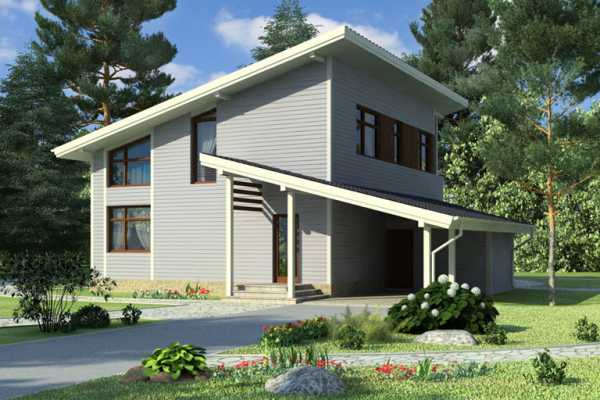

Односкатные крыши

Дома с односкатной крышей фото

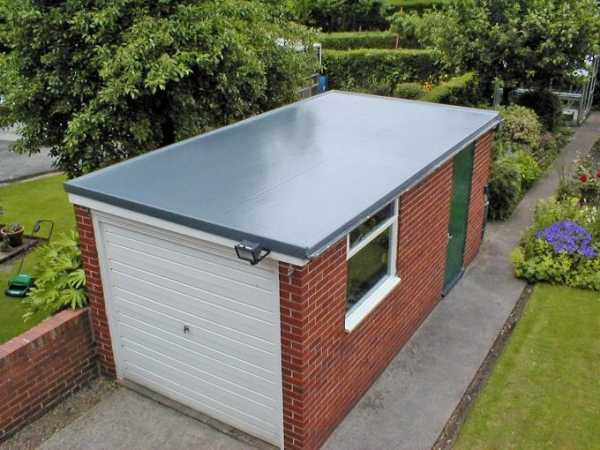

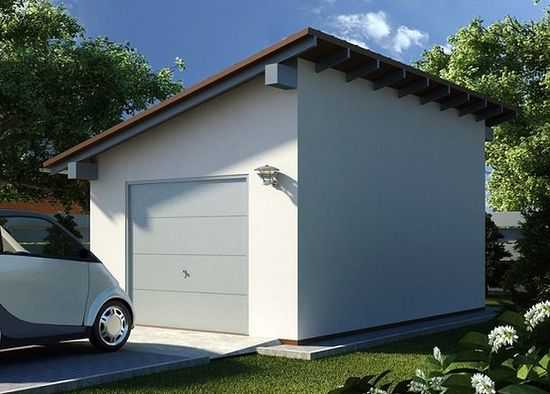

Односкатная крыша для гаража

Этот тип крыши в частном строительстве применяется довольно редко. По большей части ее используют при сооружении всевозможных хозяйственных построек, гаражей, складских помещений и магазинов. Односкатная крыша, в первую очередь, характеризуется особенной стропильной системой – балки, удерживающие на себе весь вес кровельного материала, опираются непосредственно на стены здания и представляют собой ровные направляющие.

Вся прелесть такой крыши заключается в исключительно простом монтаже, который под силу даже взрослому ребенку.

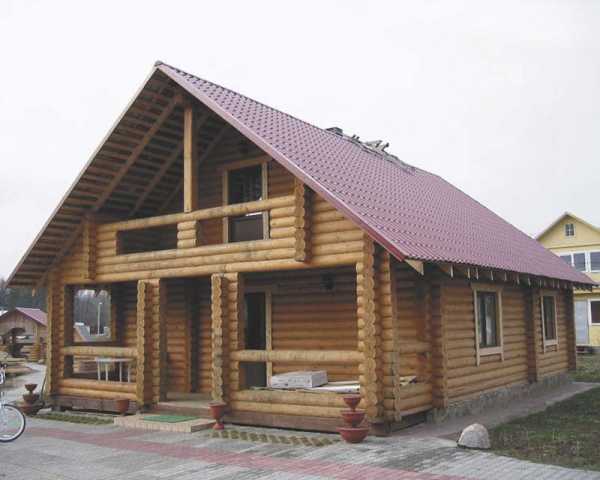

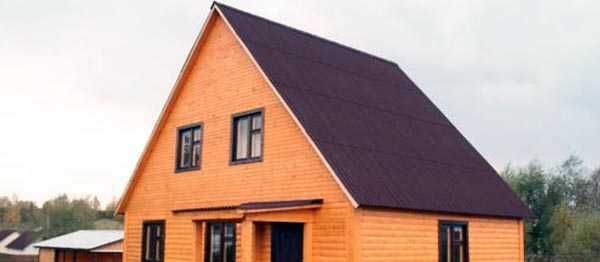

Двускатные крыши

Дома с двухскатной крышей

Одной из наиболее распространенных в частном строительстве видов крыш является двухскатная. Ее основное отличие заключается в наличии двух уклонов, опирающихся на стены одинаковой высоты. Иногда их называют щипцовой крышей – то есть имеющей фронтоны, которые по своей форме в большинстве случаев напоминают треугольники.

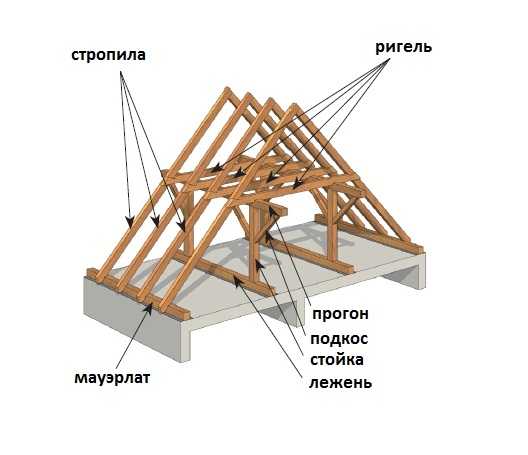

Стропильная система крыши, состоящая из двух скатов, значительно отличается от односкатной – здесь уже не используют прямые балки. Как правило, установленные стропила двухскатных крыш имеют форму того же треугольника, что и фронтон такого дома.

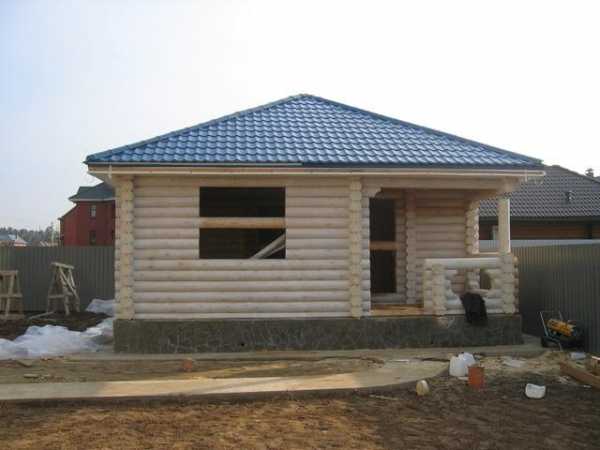

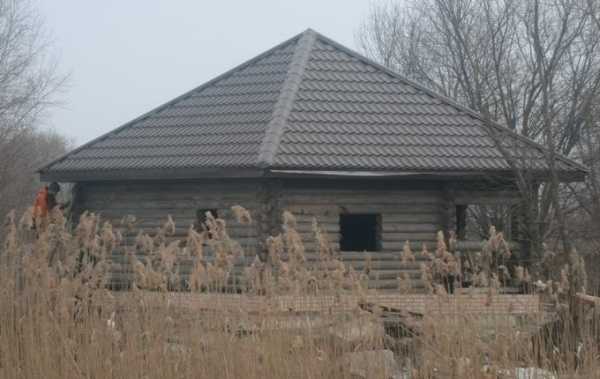

Шатровые крыши

Шатровая крыша фото

Если разбирать подробно все виды крыш домов, то стоит упомянуть и шатровую крышу. Как правило, она применяется для домов, построенных в виде квадрата или равностороннего многоугольника. Суть такой конструкции заключается в том, что все скаты крыши, представляющие собой треугольники, сходятся в одной верхней точке.

Устройство такой крыши – дело довольно сложное и самостоятельно ее установить практически невозможно.

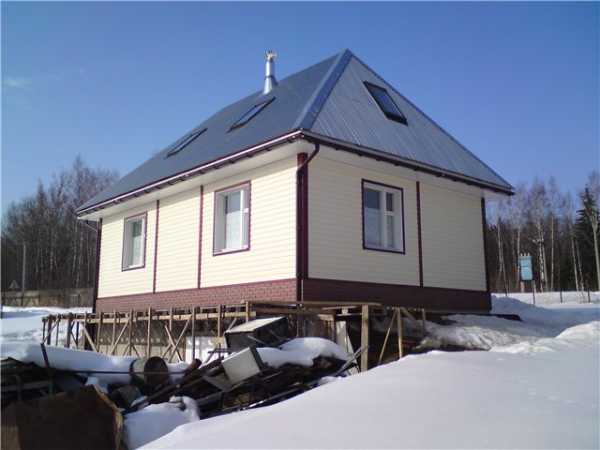

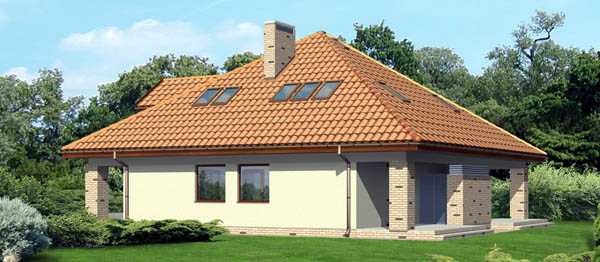

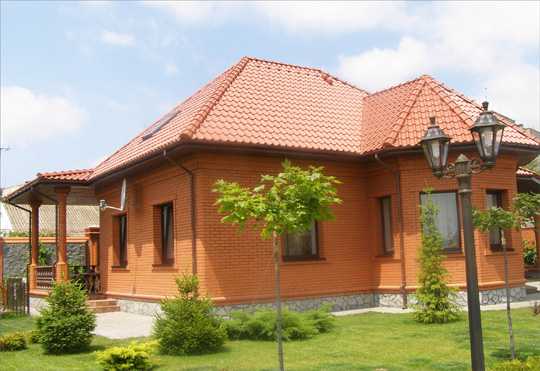

Вальмовые крыши

Дома с вальмовой крышей фото

Разбираясь с тем, какие бывают виды крыш, стоит упомянуть и про вальмовую конструкцию, которая имеет четыре ската. Два склона крыш по форме напоминают трапецию, а два других ската выполняются в форме меньших по размеру треугольников. Именно эти треугольники, располагающиеся со стороны фронтонов здания, называются вальмами.

Такой вид крыши также довольно часто используют в частном строительстве – как правило, их устанавливают на домах прямоугольной формы. Такая четырехскатная конструкция крыши, как говорится, открыта всем ветрам – именно это и позволяет вальмовой крыше все время оставаться чистой. Мусор и снег просто сдувается с нее.

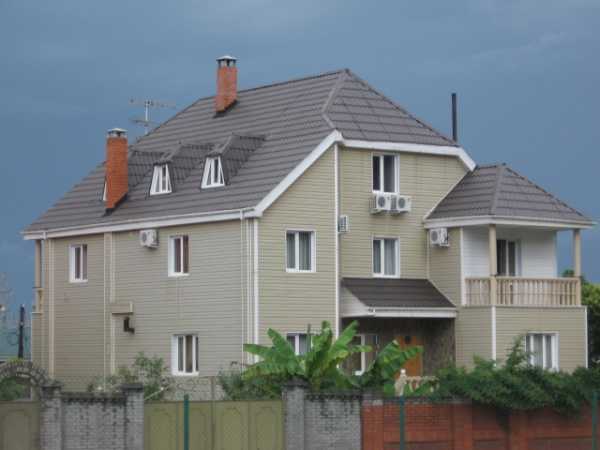

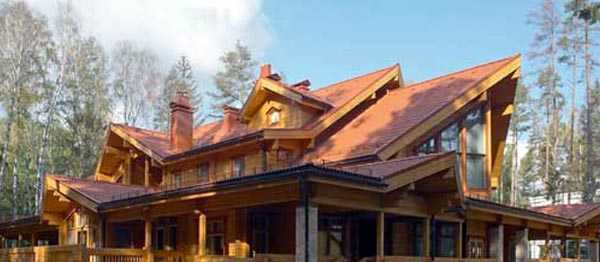

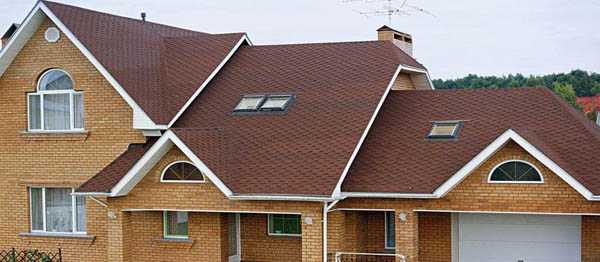

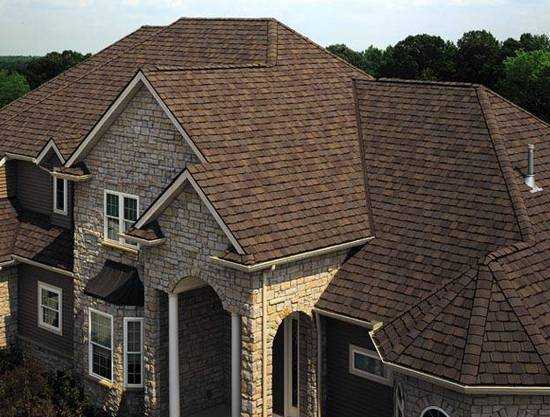

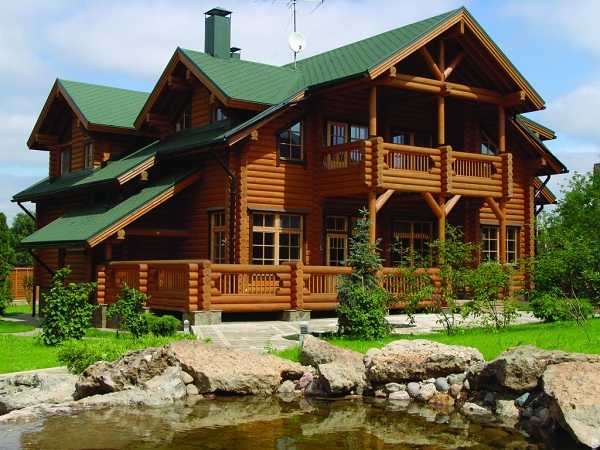

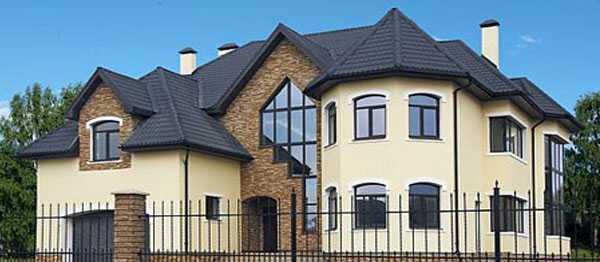

Многощипцовые крыши

Многощипцовые крыши фото

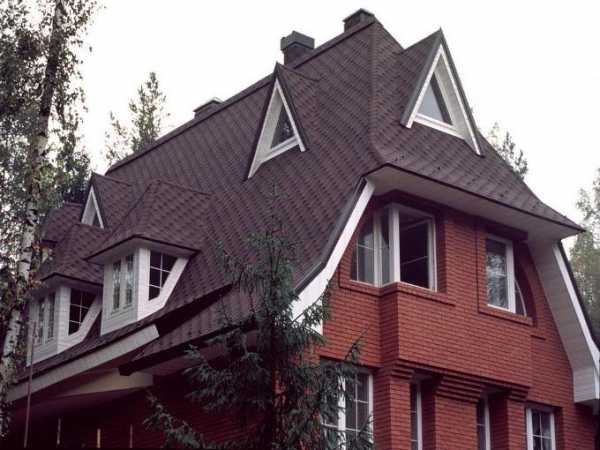

Мансардная многощипцовая крыша

Многоскатная крыша фото

Эти виды крыш частных домов по конструкции являются довольно сложными. Характеризует такие крыши наличие множества ендов (внутренние углы, образующиеся при сопряжении скатов крыш) и наружных ребер – эти самые наружные и внутренние сопряжения плоскостей очень сильно усложняют монтаж подобной крыши.

Стропильная система многоскатной крыши представляет собой множество ребер, установленных в разных плоскостях и под различным углом. Все они завязаны в одну целую схему, где каждый отдельный элемент имеет свою важную функцию.

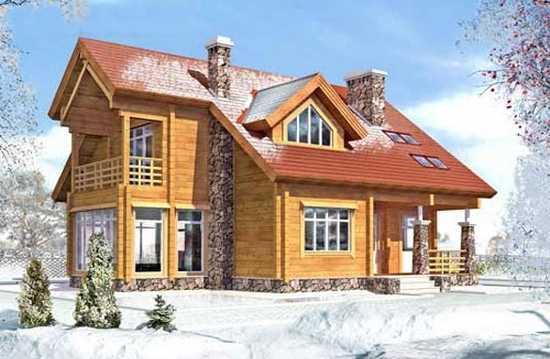

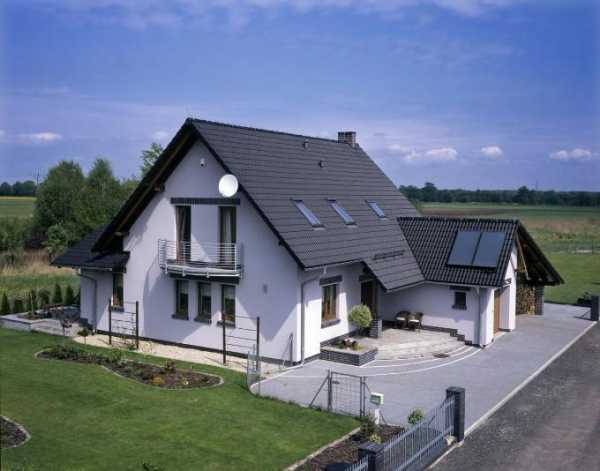

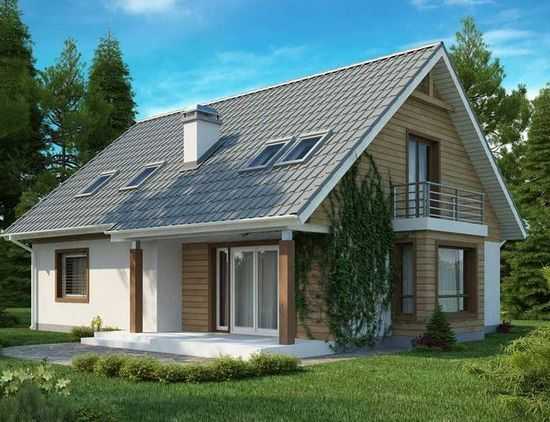

Мансардные крыши

Дом с мансардной крышей фото

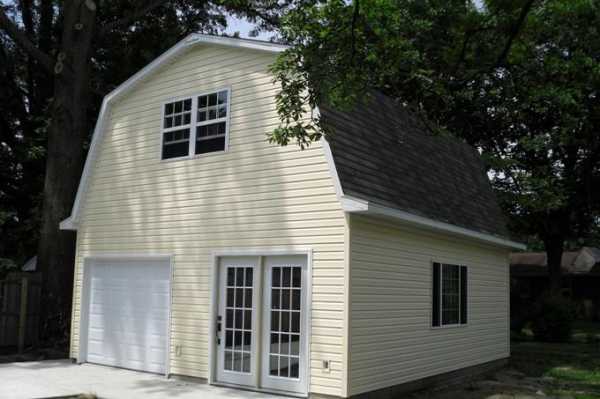

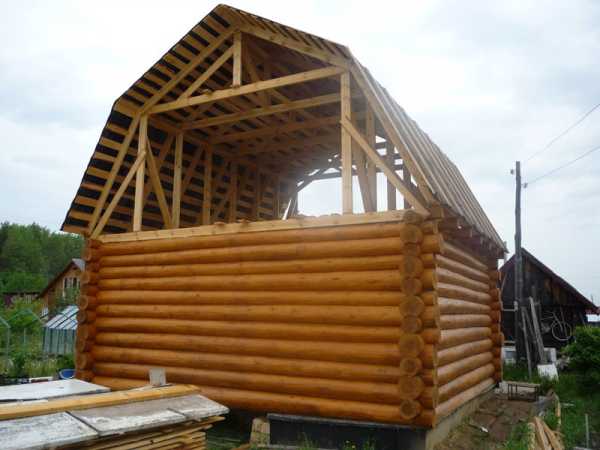

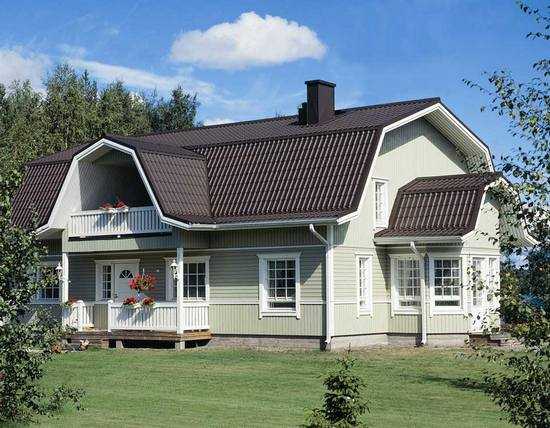

Ломаная мансардная крыша

Мансардная крыша является одной из разновидностей двухскатных конструкций – ее прямое назначение заключается в увеличении внутреннего объема чердачного помещения. Достигается это за счет излома прямой плоскости – именно по этой причине ее иногда называют сломленной.

Ломаная крыша по сложности монтажа не очень отличается от обычной двухскатной. Область применения такой крыши заключена в ее названии – хотите иметь в своем доме просторный жилой чердак, именуемый мансардой? Тогда эта крыша для вас!

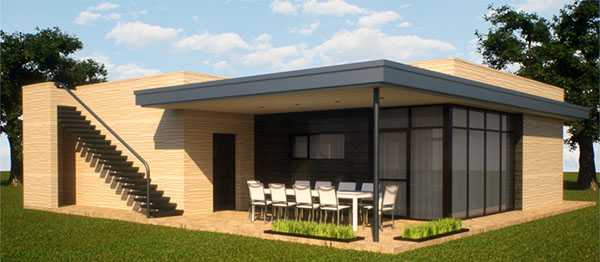

Плоские крыши

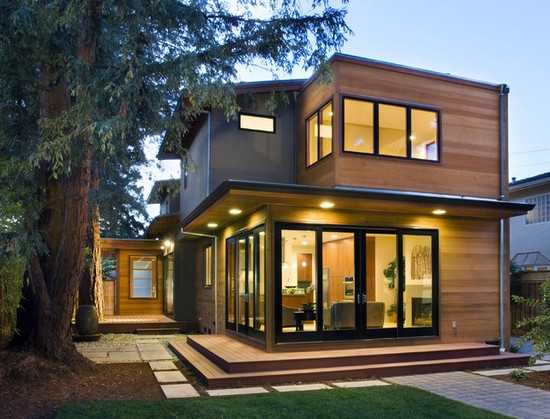

Современные дома с плоской крышей

Этот тип крыш в частном строительстве практически не применяется – его основной особенностью является наличие одного ската с небольшим, менее 10 градусов, уклоном. Этим крышам довольно сложно выдерживать нагрузку от снега в зимний период – поэтому таких крыш большой площади не бывает, а если и бывает, то ее стропильная система основывается на металлических фермах или конструкциях из железобетона.

Устроены плоские крыши практически точно так же, как и скатные – они тоже имеют стропила и обрешетку. Единственное, чего в них нет, так это частей, непосредственно связанных с сопряжением плоскостей – коньки, ендовы и наклонные ребра жесткости здесь отсутствуют.

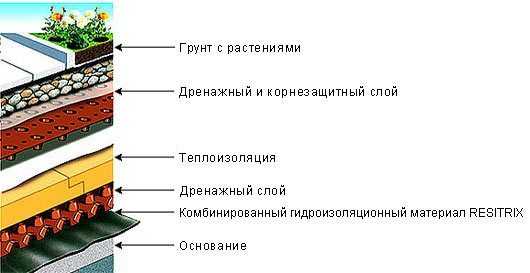

С эстетической стороны плоские крыши интересны тем, что на них можно разбить террасу или обустроить цветущий сад на крыше с уголком для отдыха.

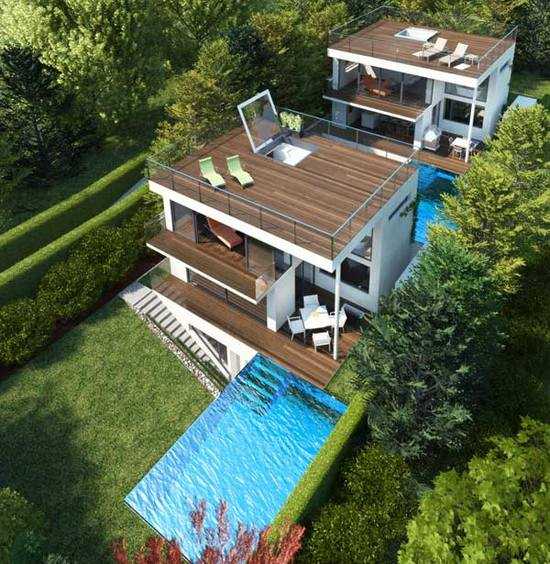

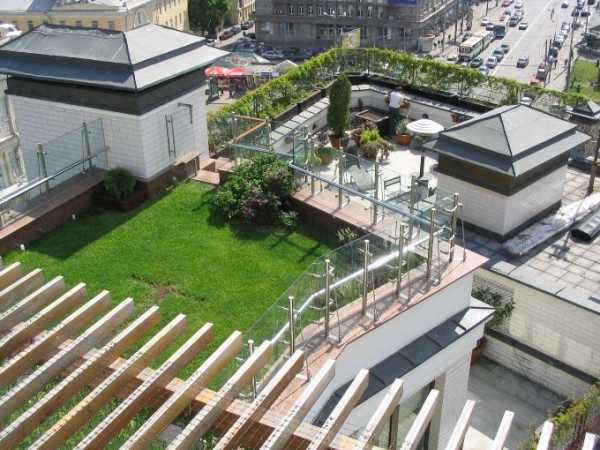

Плоская эксплуатируемая крыша

Это и есть все основные виды крыш, которые применяются в частном и капитальном строительстве. Выбирать здесь особенно не приходится, поскольку, как уже говорилось выше, по большей части все виды конструкций крыш обуславливаются исключительно формой и архитектурными особенностями самого дома.

Автор статьи: Владимир Белов

www.domechti.ru

Скатные крыши — виды формы и конструкции | Своими руками

Скатная крыша считается наиболее подходящей для нашего климата. Снег и дождевая вода с наклонных плоскостей сходят сами, а внутреннее пространство можно использовать как чердак или жилую мансарду.

Крышам со скатной конструкцией свойственно многообразие форм. Они могут быть одно- и двухскатными, шатровыми, вальмовыми (полувальмовыми), мансардными (ломаными), многощипцовыми.

При желании можно сделать крышу с криволинейными (кружальными) скатами. Но чем причудливее форма крыши, тем сложнее ее монтаж. Работа потребует от плотников и кровельщиков высокого профессионального мастерства, которое оплачивается недешево. Словом, хотите немного сэкономить – заказывайте проект дома с простой двухскатной крышей.

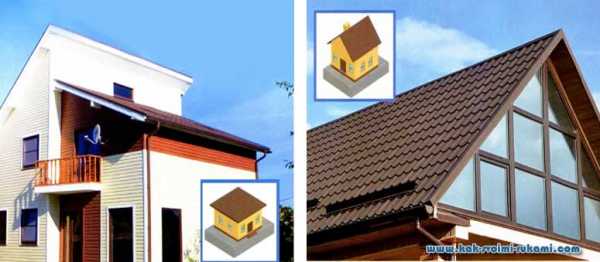

Виды скатных крыш

1 – Односкатная
2 – Двухскатная (щипцовая)
3 – Четырехскатная (вальмовая)
4 – Полувальмовая двухскатная
5 – Мансардная
6 — Полувальмовая четырехскатная
7 – Многощипцовая

Деревянная классика

Чаще всего несущая конструкция крыши выполняется из древесины: досок и брусьев. Достоинства такой стропильной системы очевидны – это доступность материала, простота монтажа и подгонки, легкий вес. Дешевле всего обходится простой обрезной пиломатериал. Обструганная древесина камерной сушки стоит дороже, зато она менее подвержена деформации и воздействию вредителей. Клееная древесина — отличный, но дорогостоящий материал, поэтому из нее обычно делают наиболее ответственные фрагменты стропильных систем. Деревянные двутавровые балки можно использовать для изготовления стропил или прогонов. Лежни, мауэрлаты, стойки, ригели и другие элементы следует выполнять из пиломатериалов.

---

Ссылка по теме: Вальмовая крыша своими руками – расчеты

---

Крыша счет любит

Сечение стропил зависит от расчетной величины нагрузок, – иными словами, от индивидуальных особенностей конструкции каждой крыши Оптимальным для стропил любой конструкции считается сечение 50 х 150 мм или 50 х 200 мм.

Среднее расстояние между стропильными ногами составляет 0,5-0,9 м. На крышах с уклоном более 45° это расстояние может увеличиваться до 1,2 м, а на крышах с высокой нагрузкой, напротив, уменьшается до 0,6 м. Более точно шаг установки стропильных ног можно определить, исходя из расстояния между опорами несущей конструкции и типа кровельного материала. Длина стропильной ноги варьирует от 3 до 6 м.

Распорные стропильные системы

Самая простая и недорогая стропильная система состоит из пары стропильных ног, соединенных между собой горизонтальной затяжкой, которая может располагаться как внизу, у основания (в этом случае она служит балкой перекрытия), так и вверху (в этом случае ее называют ригелем). Затяжка служит опорой стропилам и не дает им разъехаться в стороны. Подобные конструкции обычно устраивают в зданиях с легкими стенами, а также в домах без внутренних несущих стен и с пролетом крыши 7-12 м. При больших пролетах конструкция может быть сложной и включать в себя дополнительные элементы, например стойки («бабки») с подкосами.

Чертеж 2. Стропила с балками-затяжками

1 – стропильная нога
2 – мауэрлат
3 – ригель Щ (затяжка)
4 – противоветровая доска

Готовые стропильные системы

Конструктивные возможности традиционных стропильных система ограничены геометрическими параметрами пиломатериала, используемого для их изготовления. Для перекрытия значительных проемов часто используют деревянные фермы-полуфабрикаты — готовые стропильные конструкции с наклонными подкосами и вертикальными стойками, соединенными между собой зубчатыми пластинками. Стандартные фермы используются для сооружения бесчердачных одно- или двухскатных крыш с небольшим уклоном ската. Под заказ изготавливают фермы для сооружения крыш с мансардой. Монтаж таких изделий происходит быстро, но нужно иметь в виду, что для работы может понадобиться строительный кран.

Комбинированные системы

Жилые помещения на чердаке выполняют с помощью мансардных ферм, которые относятся к комбинированному типу стропильных систем. В ломаной конструкции крыши (полувальмовой или вальмовой) используются 4-скатные плоскости, расположенные под разными углами. Этот тип конструкции несколько сложнее в проектировании и возведении, чем обычные двухскатные крыши.

Он имеет двухъярусную структуру: верхняя часть фермы работает как распорная конструкция (с балками-затяжками), а нижняя часть — как безраспорная (например, прогонно-ригельная).

Чертеж 3. Наслонные стропила (прогонно-ригельная система) ^
1 – стропильная нога
2 – стойка (бабка)
3 – ригель (затяжка
4 – прогон
5 – мауэрлат
6 – лежень
Макс, расстояние между крайними опорами -16 м

---

Ссылка по теме: Стропильная система крыши

---

Жесткое решение

Конструкции крыши необходимо придать жесткость. Сначала это делают в процессе возведения стропильной системы – для того, чтобы ее элементы не разъезжались. Стропильные ноги после установки соединяют друг с другом противоветровыми досками, прибитыми под углом. Доски крепят со стороны чердака для того, чтобы они не мешали при монтаже покрытия. Противоветровые доски могут служить постоянными ребрами жесткости в том случае, если крыша имеет крутые скаты, а на чердаке нет жилых помещений. Дополнительную жесткость крыше придает обрешетка. Если устраивается жесткий настил, противоветровые доски удаляют после его монтажа.

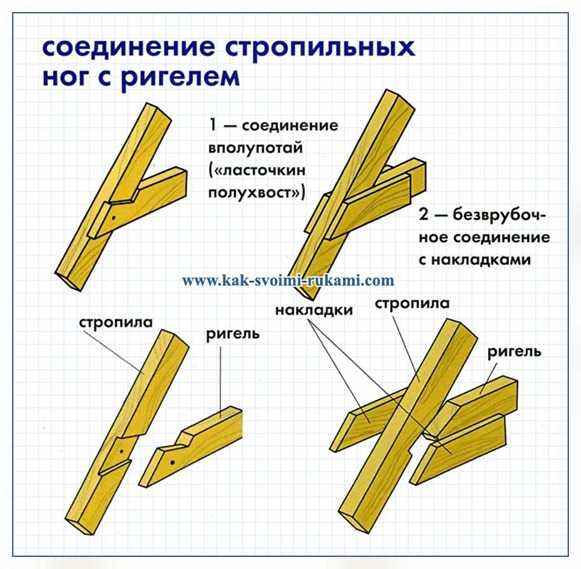

Чертеж 4. соединение стропильных ног с ригелем
1 — соединение в полупотай («ласточкин полухвост» 2 — безврубочное соединение с накладками.

---

Виды крыш – плюсы и минусы

Красивая крыша — предмет законной гордости хозяев. Однако, выбирая форму «шляпки» для дома, следует обращать внимание не только на модный дизайн, но и на практичность конструкции. Какие же крыши наиболее удобны и экономичны в строительстве и эксплуатации?

ОДНОСКАТНАЯ КРЫША

1. Самой простой в изготовлении считается односкатная крыша.

Ее стропила наклонены в одну сторону и опираются прямо на стены, имеющие разную высоту, а такие элементы конструкции, как конек, стойки и подкосы, отсутствуют. Уклон односкатной крыши обычно небольшой, поэтому она не подходит для регионов с большим количеством осадков. Во влажном климате данную конструкцию обычно применяют при возведении небольших построек хозяйственного назначения. А вот в жарких сухих регионах односкатные крыши весьма распространены. Ими покрывают здания с пролетом не более 6-8 м. В больших домах односкатные крыши нередко «разбивают» на несколько небольших односкатных плоскостей, направленных в разные стороны. Помните: тяжелый кровельный материал следует планировать заранее!

ДВУХСКАТНАЯ КРЫША

2. Наиболее распространена в частном домостроении двухскатная крыша Ее конструкция как нельзя лучше подходит для простых прямоугольных зданий. Две наклонные плоскости крыши располагаются вдоль длинных сторон дома, соединяясь в коньке, а с торцевых сторон ограничены треугольными стенами — фронтонами или щипцами (благодаря чему подобные конструкции еще называют щипцовыми). Коньковый брус опирается на вершину фронтонов. Стропильная система не очень сложна в исполнении и в разрезе напоминает букву А. Наличие щипцовых стен очень удобно для организации освещения – в вертикальные плоскости легко вставляются стандартные окна. На ровные прямые скаты удобно укладывать любой кровельный материал, причем количество отходов будет минимальным.

ЛОМАНАЯ КРЫША

3. Крыша, нижняя часть которой имеет больший уклон, чем верхняя, является вариантом двухскатной системы. Однако в отличие от простой двухскатной крыши конструкция ломаной позволяет более рационально использовать подкровельное пространство. Обычно там размещают жилую мансарду, благодаря чему конструкцию часто называют «мансардной». В нижней части ломаной крыши уклон составляет 65-80°, а в верхней – 25-30°. Стропильная система ломаной крыши несколько сложнее в исполнении, чем у двухскатной, зато позволяет «совместить крышу со стеной» и таким образом немного сэкономить на стенах.

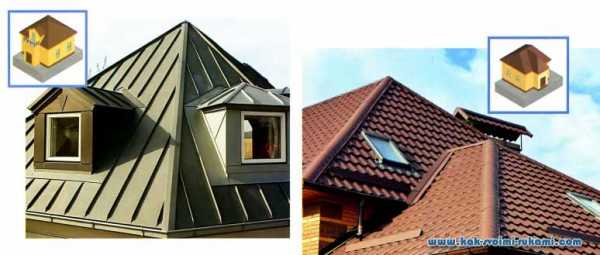

ВАЛЬМОВАЯ КРЫША

4. Четырехскатная вальмовая крыша характеризуется наличием скатов (вальм), наклоненных со всех сторон дома, и отсутствием фронтонов на фасадах дома. Такая крыша придает постройке солидность, поэтому обычно ею покрывают большие здания. Маленькую постройку вальмовая крыша может зрительно «придавить». Конструкция стропильной системы сложнее двухскатной (обычно используются наслонные стропила с затяжками и стойками в крайних точках конька). Усложняются и вопросы освещения: в вальмовую крышу вставляют специальные мансардные окна (устанавливаются в скаты под наклоном) либо встраивают в стропильную систему небольшие «домики» – слуховые окна.

ШАТРОВАЯ КРЫША

5. Разновидность вальмовой, шатровая крыша состоит из четырех одинаковых скатов, которые сходятся в одной точке. Такая крыша вовсе не имеет конька и подходит исключительно для квадратных в плане построек небольшого размера. В больших домах «шатром» обычно покрывают лишь башенки. Наиболее часто на дачных участках такая крыша украшает собой садовые беседки.

СЛОЖНЫЕ ТИПЫ КРЫШ

6. При комбинации простых типов крыш возникают сложные конструкции. Если дом имеет выступы, перепады уровней и углубления, необходимость крыши сложной формы возникает сама собой. Водрузить сложную крышу на простой в плане дом можно, но не очень целесообразно. Строительство крыши затейливой конфигурации обойдется дороже, чем обычной двухскатной конструкции. А кроме того, форма с большим количеством ребер и изломов будет иметь слишком много стыков, которые со временем могут дать протечки.

---

Что нужно учесть при строительстве скатной крыши своими руками

Чтобы впоследствии не столкнуться с неожиданными техническими проблемами и слишком высокой ценой крыши, кроме формы нужно учитывать и другие критерии:

Расстояние между несущими стенами.

При больших пролетах и отсутствии промежуточных опор обычная стропильная система может оказаться слишком сложной для выполнения. Тогда лучше выбрать готовые стропильные фермы заводского изготовления.

Способ обустройства чердака.

Для разных функций нужна разная полезная высота и разный объем незастроенного пространства. Для жилой мансарды потребуется более мощная стропильная система, способная выдерживать вес не только покрытия, но также теплоизоляции и отделочных материалов.

Угол наклона скатов.

Должен быть рассчитан с учетом климатических особенностей местности (ветровая, снеговая нагрузки, количество осадков и т. п.) и предполагаемого кровельного покрытия. А Вес кровельного покрытия. От него зависит сечение элементов стропильной системы. Для легких покрытий сечение может быть меньше, что означает меньший расход пиломатериалов.

Задать форму крыши

Пространственная структура скатных крыш задается наклонными балками-стропилами, которые одним концом опираются на наружные стены, а другим – на коньковый прогон. Для равномерного распределения нагрузки на наружные стены используют опорный брус – мауэрлат. В бревенчатых домах его роль выполняет верхний венец сруба, в каркасных – верхняя обвязка. В домах из кирпича или бетонных блоков мауэрлат укладывают на анкеры, выступающие из аттиковой стенки или перекрытия, и прижимают, закручивая болты. Под мауэрлатом должна быть уложена гидроизоляция.

---

Ссылка по теме: Устройство мансардной крыши своими руками – важные вопросы и аспекты

---

Безраспорные системы

Безраспорные прогонно-ригельные системы используются в домах, имеющих большую ширину. Такие стропила состоят из пары стропильных ног, нижние концы которых опираются на стены. Верхние, соединенные друг с другом концы опираются на прогон, поддерживаемый стойками, или на опорные рамы, состоящие из нижних прогонов, стоек и подкосов. Усиление конструкции дополнительными опорами позволяет перекрыть расстояние до 16 м.

СОВЕТ

Для мансарды толщина стропил должна быть более 250 мм. При этом лучше использовать качественный клееный брус.

Крепление стропил

Способ крепления стропильных конструкций зависит от размеров крыши. Традиционные плотницкие соединения достаточно сложны в исполнении и отнимают у мастеров много времени. Сегодня крепление стропил между собой, к мауэрлату, подкосам, стойкам все чаще выполняют с помощью специальных металлических крепежных элементов для деревянных конструкций: пластин, уголков, кронштейнов, болтов и шпилек. Для небольших крыш простой конфигурации можно использовать гвозди и саморезы с обязательным применением накладок из фанеры. Места соединения резьбовых элементов укрепляют шайбами или полосами, предотвращающими врезание болтов в древесину.

Строительство скатной крыши – ошибки

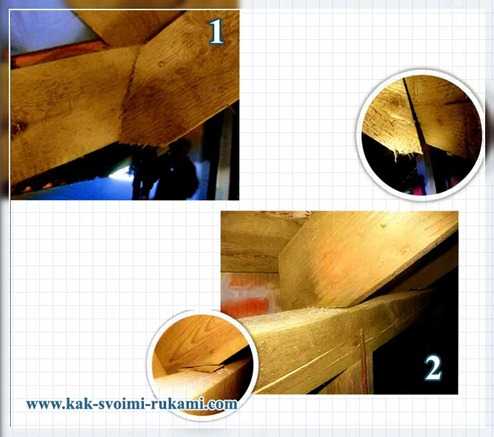

Нет стыковки

1. Можно подумать, что доски, из которых были заготовлены эти стропила, были распилены тупой пилой. Но главное, не обеспечена четкая стыковка несущих элементов стропильной конструкции, от которых напрямую зависит благополучие скатной крыши. Стропила соединены тяп-ляп, что может спровоцировать возникновение неучтенных проектом внутренних напряжений. Последствия подобных упущений непредсказуемы. Трещины в основных несущих элементах – стропилах, прогонах, ветровых связях – еще один тревожный симптом.

Неточная врубка

2.Здесь строители промахнулись с врубкой. В результате стропильная нога не закрепилась на прогоне. Чтобы обеспечить устойчивость элемента, под опорную часть врубки подложили щепочку. Через некоторое время стропило лишилось спасительной подложки (щепа попросту выпала), и теперь находится в неустойчивом положении. Того и гляди соскользнет с прогона. Причем ладно бы строители ошиблись в одном месте, так нет. Они умудрились испортить все стропила. Налицо аварийная ситуация.

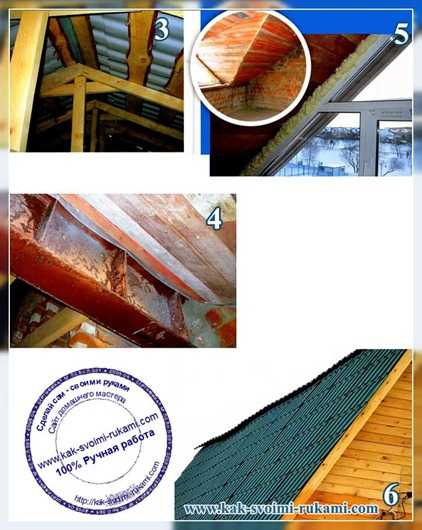

Букет ошибок

3.Жуки-древоточцы скажут спасибо строителям, которые возводили эту крышу. Ведь доска с обзолом (т. е. с остатками коры на торцах) -любимое лакомство короедов. К тому же под корой они разводят потомство. Как говорится, и стол, и дом. Стропильная конструкция также вызывает бурю возмущения. Стропила не состыкованы и не объединены в коньковом узле накладками. Стойки установлены вкривь и вкось. Устойчивость крыши вызывает большие сомнения. Ну а геометрические погрешности видны невооруженным глазом.

Опасное сочетание

4.Дерево и металл плохо уживаются друг с другом. Дело в том, что у этих материалов диаметрально противоположные коэффициенты теплопроводности. Холодная сталь при резком перепаде температуры покрывается «испариной», т. е. обильным конденсатом,
а теплое дерево таким недугом не страдает. Но при прямом контакте с металлическими элементами древесина отсыревает. Это приводит к появлению плесени, грибка и гнили. Именно такое развитие событий ожидает деревянные балки этой мансардной крыши. Ведь их торцы не изолированы.

Неправильная установка фронтонного окна

5.Пример неправильной установки окна во фронтон мансардной крыши. Монтажники переборщили с пеной. Согласно действующим нормативам монтажный шов (примыкание оконной коробки к стенкам проема) должен выполняться в три слоя. Теплоизоляцией служит монтажная пена. Ее следует наносить постепенно, тщательно заполняя зазор. От дождя и снега пену защищает паропроницаемая саморасширяющаяся лента (ПСУЛ), которая крепится снаружи. Чтобы в монтажную пену не проникали пары, изнутри шов надо закрывать паро-изоляционной лентой.

---

Ссылка по теме: Конструкции виды и устройство кровли

---

Некачественная укладка кровли

6.Строителей не смутили щели между листами металлочерепицы, которые образовались при укладке кровли. Какой толк от такого покрытия, если оно изобилует протечками? Перед монтажом металлочерепицы нужно было убедиться в геометрии скатов. На неровное основание этот материал укладывать нельзя. Ведь металлочерепичные листы стыкуются между собой так, что образуют единое водонепроницаемое полотно.

Отделка свесов скатной крыши

Свес кровли — важный архитектурный элемент. Он защищает фундамент и стены дома от осадков, придает силуэту здания красивый законченный вид. В принципе, свес крыши зашивать снизу не обязательно, поскольку через него поступает воздух, необходимый для эффективного функционирования кровли. Но если стропила не слишком красивые либо виден низ кровельного покрытия, пространство между стеной дома и свесом лучше закрыть софитом. Это, помимо прочего, обеспечит защиту подкровельного пространства от появления птичьих, пчелиных и осиных гнезд.

Чем подшить?

Для подшивки свесов используют деревянную и пластиковую вагонку, сайдинг из ПВХ, обрезную доску, панели из древесно-полимерного композита, профнастил с полимерным покрытием.

Панели из ПВХ — самый популярный сегодня материал для отделки софитов. Панели недороги, устойчивы к погодным факторам, легко монтируются и не нуждаются в дополнительной обработке. Уход за этим материалом несложен: раз в несколько лет софиты моют водой с добавлением антистатика. Панели имеют разную ширину, богатую цветовую гамму, гладкую или перфорированную поверхность с уже готовыми вентиляционными отверстиями.

Деревянная доска — традиционный, проверенный веками материал для защиты карнизного свеса. Главным недостатком такого решения является необходимость периодической обработки древесины защитными средствами.

Способы крепления подшивки к крыше

Существуют два способа подшивки свесов кровли. По стропилам. Элементы софита можно закрепить непосредственно к стропилам, повторяя угол их наклона. В этом случае вагонку или обрезную доску прибивают прямо на стропила. Неровные поверхности можно выровнять с помощью подкладных дощечек. Горизонтально. В этом случае от края стропил по направлению к стене дома устанавливают горизонтальную направляющую. Один ее край крепят к концу стропил, а другой – к доске, примыкающей к стене и закрепленной верхним краем к стропилам. В результате образуется жесткий каркас треугольного сечения. Сайдинг и профнастил крепят с помощью специального J-образного или F-образного направляющего профиля.

Материал подшивки можно уложить вдоль стены дома, но более эффектно смотрится укладка досок перпендикулярно. Сложнее всего оформить внешние углы. Если в углу дома сходятся свесы разной ширины, элементы подшивки все равно режутся под углом 45°, и линия их соединения проходит от угла крыши к стене дома. Софиты из ПВХ комплектуются различными угловыми профилями, предназначенными для соединения элементов под разными углами. Для стыковки панелей в одной плоскости имеются двойные профили или планки Н-образного сечения. Эти планки обеспечивают ювелирную точность соединения деталей софита.

---

Читайте также: Крыша: устройство конструкции и материалы в вопросах и ответах

---

Софитом называют обращенную книзу поверхность карнизного свеса крыши. Ширина стандартного софита — 50-60 см. Если он шире 80 см, его нужно закрепить дополнительно. Общая площадь вентиляционных отверстий на 1 м длины свеса должна составлять 200 кв. см. То есть в софите должно быть пробито около 200 отверстий 1×1 см.

Софит должен быть выполнен так, чтобы он обеспечивал поступление воздуха. Вентиляционные отверстия должны занимать примерно 1 /40 площади софита. Для этого можно использовать панели с перфорацией (или вырезать перфорацию самостоятельно — это не так уж сложно), круглые решетки или вентиляционные планки.

Между досками оставляют вентиляционные зазоры 5-8 мм, а в вагонку через каждые два метра врезают вентиляционные решетки. Все зазоры, в которые не вставлены решетки или планки, закрывают сеткой для защиты от грызунов или насекомых.

Подшитые свесы придают крыше аккуратный завершенный вид

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Конструкция зеленой крыши (фото) Устройство «зеленых» крыш Крыша, покрытая грунтом…

Защита деревянных свесов крыши Чем и как защитить свесы…

Уборка снега с крыши с помощью самодельного устройства Устройство для очистки крыши от…

Приспособление для складывания одежды своими руками УДОБНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ СКЛАДЫВАНИЯ ОДЕЖДЫ Чтобы…

Игрушечный домик своими руками – пошаговое описание и фото Как сделать кукольный домик своими…

Как отремонтировать рубероидную крышу своими руками Ремонт крыши из рубероида В качестве…

Беседка с резным декором своими руками – ФОТО РЕЗНАЯ ДЕРЕВЯННАЯ БЕСЕДКА СВОИМИ РУКАМИРазметил…

---

Подпишитесь на обновления в наших группах.

Будем друзьями!

---

kak-svoimi-rukami.com

Какие бывают крыши домов фото и описание

Со времен, когда род человеческий покинул первобытные пещеры и начал возводить себе жилье, строители так и не смогли договориться о том, какой способ обустройства будет оптимальным. Хотя в этом вопросе не может быть единого мнения и, скорее всего, не существует какого-то универсального способа, ведь при строительстве жилья учитываются самые разнообразные факторы: географическое положение, климатические характеристики, особенности исторического развития народа, его культуры и другие. Эти различия наиболее точно прослеживаются, если изучить разнообразие форм крыш домов и других сооружений.

Для упрощения выбора нужно изучить основные типы крыш с присущими им достоинствами и недостатками.

Так уж необходимо искать самый правильный ответ, если истина и красота возможна также в многообразии типов? Нужно лишь соблюдать оптимальность характеристик при выборе форм. Выбор самого оптимального варианта крыши – дело непростое, но стремиться к этому необходимо, цена вопроса заключается не столько в красоте и оригинальности внешнего вида, а в первую очередь, неудачный выбор приведет к дополнительным и неоправданным затратам денежных средств, частому выходу из строя элементов конструкций, несчастным случаям.

Все формы конструкции крыш бывают плоскими (бесскатными) и скатными.

Плоские (бесскатные) крыши

Стандартный пример использования такой крыши для многоэтажных и многоквартирных домов, общественных городских зданий, производственных помещений предприятий. Для частного строительства такие крыши используются очень редко, и совершенно зря. Ведь недостатков у такой крыши немного: слишком быстро скапливают снег и ледяные глыбы, задерживают сток воды, могут легко деформироваться в местах некачественного монтажа и неправильного расчета нагрузок при строительстве.

Преимущества такой крыши очевидные: затраты на строительство минимальные, ведь не приходится сооружать сложную и дорогостоящую геометрическую конструкцию, также такая форма значительно упрощает монтаж кровли.

Требования к покрытию более простые, оно не обязательно должно быть многосекционным, это еще больше снижает затратную часть строительства. Еще один дополнительный плюс: на плоской поверхности крыши загородного дома есть возможность оформить место для пикника и отдыха, сделать клумбу с цветами и многие другие полезные площадки. Плоскую часть крыши удобно сочетать с другими геометрическими вариантами элементов конструкций.

Скатные крыши

Такие формы крыши содержат много вариантов, но все они отличаются характерной чертой: скаты крыши размещаются под определенным углом относительно конька. Такая конструкция способствует легкому удалению воды, не задерживает снег.
Общий недостаток скатных крыш в том, что при их строительстве требуются трудоемкие и сложные подкрышные конструкции, геометрия системы ферм (коньки, обрешетки и стропила), необходим сложный просчет вертикальных нагрузок и нагрузок под влиянием силы ветра, также важно обеспечить много слоев гидро-, паро- и теплоизоляции. Изготовление кровельного пирога осложняется тем, что некоторые фрагменты покрытия нужно закреплять под углом, часто присутствуют дополнительные элементы строения, пазы и трудно досягаемые зоны.

Скатные формы крыш более часто приходится обслуживать и ремонтировать.

В конце концов, они очень ёмки по затратам денежных средств, хотя их великолепный внешний вид и экзотический дизайн компенсирует дороговизну изготовления. Упрощают процедуру строительства таких крыш давно отработанные технологии и готовые собранные фермы, которые имеются в продаже.

Шатровая крыша

Довольно редко используется такая по форме крыша в частном строительстве. Она монтируется на зданиях, на которых заданна определенная геометрия: квадрат или другой многоугольник с равными сторонами. Все края такой крыши имеют конфигурацию равнобедренного треугольника, которые сходятся в одном центре.

Купольная (коническая) крыша

Такая же редко используемая по форме для загородного строительства крыша. Может применяться при строительстве открытых архитектурных сооружений, несложных надворных построек, у которых основанием является круглая форма.

Шале

Крыши шале встречаются очень редко в типовом строительстве. Внешний вид у такой крыши следующий: пологая, отсутствует симметрия, края крыши выступают за периметр стен сооружения. Крыши такой формы используют в случае, когда дом располагается близко к горам и холмам. Здесь бывают сдвиги снежного крова, сходы лавин, селей. Такая крыша будет способна снизить степень разрушений в случае наступления стихийного бедствия.

Односкатная крыша

Такая форма крыши применяется при строительстве малогабаритных сооружений, типовых летних дачных домиков. Конструкция крыши волне функциональна и не уступает даже четырехскатной форме, но имеет неважную репутацию из-за непрезентабельного внешнего вида, такие крыши даже называют «сарайными».

Двускатная (щипцовая) крыша

Имеет самое частое распространение в строительстве. Преимущества: высокий конек, разнообразные углы наклонов скатов. При этом легкая для исполнения конструкция, отработанные способы монтажа, готовые элементы для сборки перетягивают чашу весов в сторону выбора именно такой конструкции. Также нужно отметить, что техническое обслуживание и ремонт такой крыши будет простым и дешевым. Иногда применяют в строительстве многощипцовые формы крыш.

Четырехскатная (вальмовая) форма крыши

Относится к популярным видам крыш. Внешний вид такой крыши следующий: имеются два ската в виде трапеции, с торцевой стороны к ним присоединены два ската в форме треугольников-вальмов. Бывают случаи, когда треугольники имеют усеченную форму, тогда крыша называется полувальмовая.

Строительство таких крыш – достаточной сложный процесс, монтаж труден в исполнении из-за сложной геометрии стропил и конька, различных форм крепления элементов конструкции.

На поверхности таких крыш часто делают мансардные и слуховые окна, возводят декоративные шпили и башни. Обслуживание таких крыш имеет трудности, в местах переходов сторон скатов накапливаются природные осадки.

Комбинированные виды крыши

В больших по размеру строениях часто устанавливают смешанные или комбинированные формы крыши, монтаж в таком случае бывает сложный, а положительные стороны и недостатки будут собирательными в зависимости от каждой отдельной части конструкции.

Каждый вид крыши имеет преимущества и недостатки, свойственные характеру сооружения, ведь это закономерно: простые конструкции затрудняют создание просторных чердачных помещений, сложные – великолепно выглядят, но дорогостоящие и требуют регулярного обслуживания. Выбор оптимального варианта – сложная задача, которая решается путем рассмотрения всех возможных комбинаций проектов строительства.

framehouse.club
