Беседка 3 на 4 м: пошаговое руководство монтажа

Наиболее дешёвый и экономичный способ обустроить свой собственный участок земли – это построить на его территории красивую и удобную беседку своими руками. Какой же выбрать размер так, чтобы можно было разместиться небольшой компанией и при этом не сильно потратиться?

12 квадратных метров будет оптимальной площадью для задуманной постройки. Установку такой конструкции мы и рассмотрим в данной статье.

Беседка 3х4 из бруса

Подготовка

Проект беседки 3х4 в первую очередь нуждается в схеме. Её можно начертить самому, благо не многоэтажный особняк, или воспользоваться готовой планировкой.

Совет: если у вас сложности с начертательной геометрией обратитесь за помощью к специалисту или займитесь поисками подходящего вам проекта, которых предостаточно на нашем сайте, вы наверняка найдёте подходящий для ваших нужд.

План постройки

Имея схему-чертёж на руках можно приступать к расчёту материалов.

Статьи по теме:

• Беседка 3х3 своими руками: чертежи и размеры
• Беседка 4 на 4 своими руками
• Беседка 3 на 3 своими руками

Материалы

У вас количество тех или иных изделий может и, скорее всего, будет отличаться согласно вашим желаниям и финансовым возможностям. Здесь же мы разберём примерный проект.

Итак, нам понадобятся:

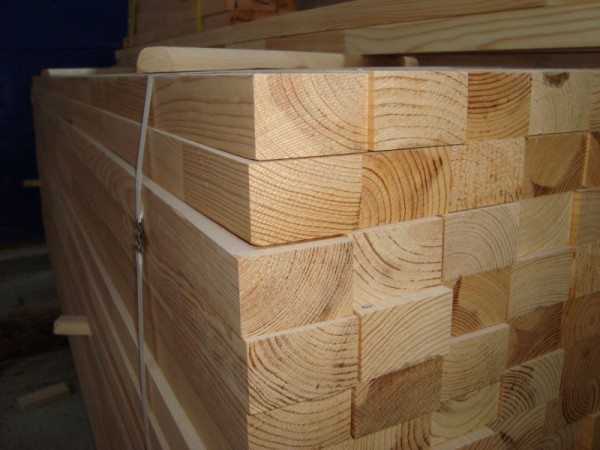

Деревянный брус

• Брусья с сечением 10 см на 10 см трёхметровой длины – 3 шт.
• Брусья с сечением 10 см на 10 см четырёхметровой длины – 3 шт.
• Брусья с сечением 10 см на 10 см длиной 2,3 м – 4 шт.
• Брусья с сечением 10 см на 10 см метровой длины – 5 шт.
• Брусья с сечением 5 см на 10 см двухметровой длины – 8 шт.
• Брусья с сечением 5 см на 10 см трёхметровой длины – 7 шт.
• Брусья с сечением 5 см на 10 см метровой длины – 2 шт.
• Брусья с сечением 5 см на 10 см длиной 4,3 м – 2 шт.

Фото вагонки из граба светлых тонов

• Вагонка – не менее чем 22 кв. м.
• Шпунтованная доска – 12 кв. м.
• Дюймовые доски для кровельных работ.
• Рейки с сечением 2 см на 3 см.
• Битумная черепица для покрытия крыши.
• Мешок цемента марки М 400.
• Кирпичи для свай.
• Саморезы.

Вот примерный состав всего необходимого, корректируйте согласно вашим задумкам. Тем более что для стен, фундамента и крыши вы можете выбрать вообще другие материалы в целях экономии, цена которых будет ниже.

Инструменты

Для того чтобы всё выше перечисленное собрать в единое целое нам понадобятся:

• Циркулярная пила для распила древесины под нужные размеры.

Дисковая пила

Совет: если вы используете такие же строительные материалы, как и приведены в примере, то для компактности можно использовать электрический лобзик. Предел глубины его пропила обычно как раз 11 см, более толстые изделия он уже не потянет.

• Электрический рубанок для обработки поверхностей.

Электрорубанок

• Шуруповёрт.
• Карандаш, рулетка и линейка для разметки.

Монтаж

Беседка 4х3 начинается с основания.

Фундамент

Свайный фундамент

Для нашей конструкции вполне подойдёт экономное столбчатое основание.

Инструкция по укладке:

• Наносим разметку для двенадцати свай с шагом в один метр ровным прямоугольником.
• Копаем полуметровые ямы.
• Засыпаем подушку из гравия толщиной в двадцать сантиметров.
• Заливаем тонкий слой бетона.
• Сверху выводим колонны толщиной в два кирпича и высотой также на два кирпича над уровнем грунта.

Совет: в целях экономии вполне подойдут для создания свай кирпичи, бывшие в употреблении. Всё равно большая их часть будет не видна взору под землёй, а оставшейся будет не сложно привести в  эстетичный вид с помощью шпаклёвки.

• Зазоры между землёй и столбами заливаем цементным раствором.

Каркас

Деревянный каркас садовой беседки

• На получившиеся столбы для беседки стелем слой рубероида для создания гидроизоляции.
• Берём балки 100 на 100 мм по три и четыре метра длиной и соединяем их «в лапу» между собой, образуя прямоугольник нижнего венца.

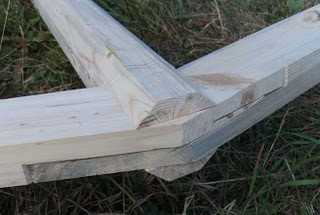

Соединение «в лапу»

• Древесные изделия длиной 2,3 м устанавливаем в качестве опорных столбов по углам конструкции, предварительно сделав вверху пропил для фиксации диагональной связки.

Пропил на угловых столбах

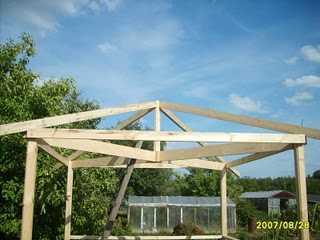

• Сверху монтируем диагональную связку и по периметру обносим верхним венцом.

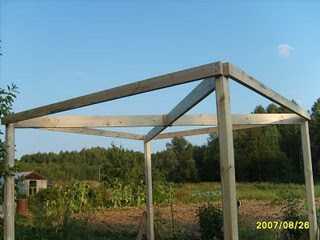

Верх деревянного каркаса

• Из балок 100 на 50 мм, тщательно обстругав, делаем перила на высоте одного метра.

Гладкие перила из древесины

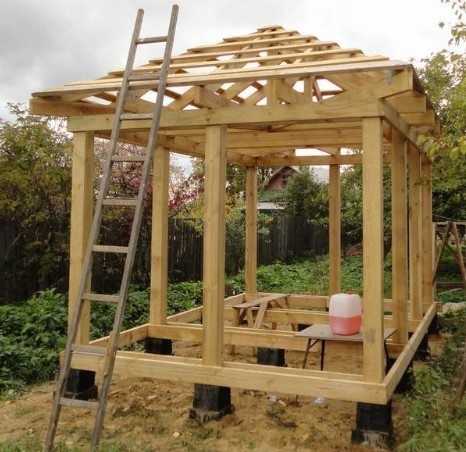

Крыша

Кровельная четырёхскатная конструкция

• Брус 100 на 100 мм и длиной 0,8 м устанавливаем посередине крестовины связки.
• Сверху на нём делаем прорези под стропильные балки и устанавливаем их.

Соединение стропил с центральным столбом

Обшивка

Готовый каркас здания, включая и крышу, обшиваем. Первым идёт пол, на который укладываем шпунтованную доску, затем монтируем битумную черепицу на поверхность крыши и обшиваем вагонкой расстояние от пола до перил.

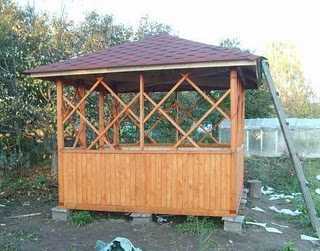

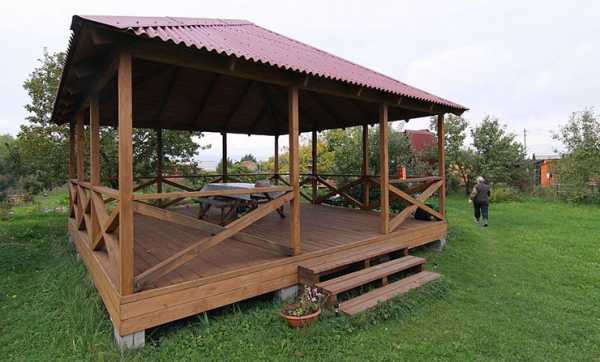

Получившаяся беседка

Совет: начиная от фундамента и заканчивая кровельными работами, все горизонтали замеряйте ватерпасам. Иначе отделка получится с щелями, неровностями и плохими креплениями.

Итог

Наиболее оптимальная беседка на собственном участке имеет 3 метра в ширину и четыре в длину. Её постройка — хоть и требует некоторых столярных навыков и внимательности — вполне выполнима самостоятельно, без помощи специалистов.

При ограниченном бюджете можно сэкономить на материале, тогда и работы будут проще. Наиболее экономична и легка в монтаже, например, беседка шатер 3х4, хотя такая конструкция сезонна.

Самый дешёвый вариант реализации беседки площадью 12 кв. м

Видео в этой статье предоставит вам дополнительную информацию. Удачных монтажных работ!

dekormyhome.ru

Проект беседки 3 на 4, цена

Садовые домики » Беседки » Проекты беседок » Беседка 3 на 4 м (Б-9)



Цена под ключ:

Профилированная доска 135х45 мм	67.000р.
Мини-брус 135х60 мм	83.000р.
Клееный брус 135х80 мм	112.000р.



Бесплатная сборка на участке!

Беседка 3 на 4 м по проекту Б-9 изготавливается из проф.клееного бруса 135х80 мм, мини-бруса 135х60 мм или проф.доски 135х45 мм.

Стандартная комплектация (что входит в стоимость)

Стены и перегородки На Ваш выбор: — проф.доска 135х45 мм; — мини брус 135х60 мм; — клееный брус 135х80 мм.		Фундамент Блочный 30х20х20 см.
Кровля Покрытие на крышу «Шинглас». Цвет на Ваш выбор: зеленый, бордовый, коричневый.		Обвязка Брус 150х100мм.
Сборка на участке Включена в стоимость!		Полы шпунтованная доска; сечение 35 мм



Дополнительные услуги

Ступени деревянные (1м). + 2.000р.		Дополнительный ряд блоков. Размеры: 30х20х20 см (12 шт). + 2.400р.
Фундамент: плита армированная (12 шт). Размеры: 400х400х50 мм. + 3.600р.		Свайный фундамент. Кол-во свай: 6 шт. Диаметр: 89х2000 мм + 24.000р.
Обработка лаг и полов. Огнебиозащита «Сенеж». + 3.900р.		Шпалера: комплект + 12.000р.



Б-9 — это популярный проект деревянной беседки 3 на 4 площадью 12 м². Базовой комплектацией предусмотрен 1 вход. Это оптимальный вариант для отдыха компании из 10-12 человек! Вместительная, красивая беседка! С ней у вас всегда будет удобное и защищенное от осадков место для отдыха. В стоимость проекта включено абсолютно все — от фундамента до мягкой кровли. Вам нужно лишь сделать заказ в нашей компании и готовиться к отдыху!

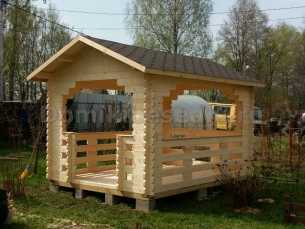

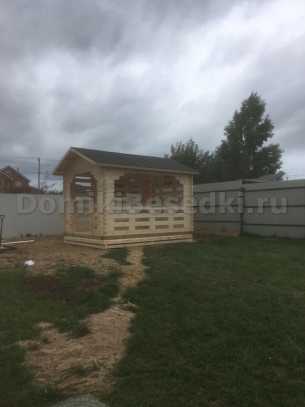

Фото беседки 3 на 4

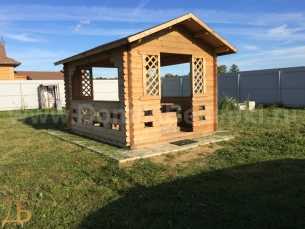

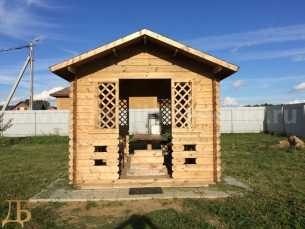

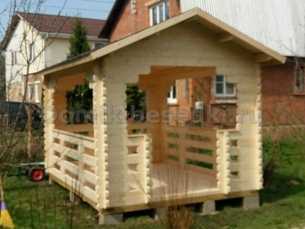

Фото беседки 3х4, построенной нашей компанией.

По желанию Заказчика можно вносить изменения в проект: добавлять дополнительный вход, загораживать стены и отдельные элементы декоративной решеткой, уменьшать размер и т.д.

www.domikibesedki.ru

чертежи, поэтапная инструкция по строительству за 2 недели

Существует много интересных идей построек для дачного участка. Одной из них является беседка 4 на 4. Квадратная форма строения упрощает процесс возведения, а также выбор места размещения. Ниже будет рассказано, как правильно строится беседка 4 на 4 своими руками.

Предварительные меры

Начинать постройку беседки 4 на 4 нужно с проектирования. На этом этапе выбирается место размещения постройки, а также ее внешний вид. Расположение должно выполняться на ровном участке, где имеется плотный грунт и отсутствуют корни и пни.

Для возведения сооружения понадобятся деревянные брусья с размерами 10 на 10 или же 15 на 15. Можно соорудить рубленую беседку, используя бревна. Пол обычно выстилается плитами ОСБ или обычными досками. Иногда выполняется бетонная стяжка или выкладывается плитка.

Крыша и стены выводятся из досок, имеющих различные размеры: 75 на 2,5, 150 на 5 или 10 на 5 см. Также для обшивки стен допускается применение бревен и ОСБ-плит.

Не забываем про материал, перед созданием беседки

Лучше всего отдавать предпочтение дереву. С таким материалом легко работать и стройка завершается довольно быстро.

Для возведения беседки понадобятся следующие инструменты:

• пила;
• молоток;
• шуруповерт;
• уровень;
• рулетка и карандаш для измерений;
• бечевка и деревянные колышки для разметки.

Если будут использоваться бетон и плитка, тогда список инструментов дополнится растворами, шпателями и правилом, необходимым для выравнивания пола.

Видео «Строительство беседки своими руками»

Из этого видео вы узнаете, как самостоятельно построить беседку на дачном участке:

Проектирование

При проектировании беседки главное – правильно провести все необходимые расчеты. Для наглядности нужно нарисовать чертеж постройки на бумаге. План позволит точно рассчитать количество требуемых материалов и примерную стоимость сооружения.

Чтобы правильно создать чертеж постройки, необходимо знать только правила школьной геометрии, а также уже определиться со внешним видом беседки. В нашем случае постройка должна иметь вид квадрата со стороной в 4 м. Углы в конструкции должны располагаться строго под углом в 90°.

Для построения такого угла следует использовать Теорему Пифагора. Нужно начертить треугольник со сторонами 5, 4 и 3 м. Угол, который будет лежать напротив стороны с длиной 5 м, окажется прямоугольным. Далее от этой стороны чертятся две линии с длиной в 3 и 4 м таким образом, чтобы получился еще один прямоугольник. После проведенных действий диагонали в квадрате должны получиться одинаковыми.

После получения чертежа он переносится на участок. Для этого используется тот же принцип с построением треугольников, что и при создании плана постройки. В углах двух треугольников забиваются колья, а между ними натягивается бечевка. Стороны проверяются по уровню. Они должны быть идеально ровными.

Строительный процесс

После создания чертежа и переноса его на выбранный участок можно приступать к возведению беседки. Строительство такого сооружения выполняется поэтапно. Вначале выводится фундамент и заливается пол. Затем создается каркас сооружения (стен и крыши). Только потом вся конструкция обивается и ей придается финальный облик. Рассмотрим каждый этап более подробно.

Фундамент и пол

Беседка представляет собой довольно легкую конструкцию, поэтому она может иметь столбчатый фундамент. Главное при возведении такой основы – все столбы сделать одинаковой высоты. Иначе постройку может перекосить.

Фундамент создается следующим образом:

1. Вначале формируется нижняя обвязка. При ее создании обязательно следует сверяться с уровнем. Пузырек в инструменте должен размещаться по центру, между черточками.
2. По углам будущей конструкции выкапываются ямки глубиной 60 см.
3. На дно ям высыпается слой песка высотой 15 см. Он заливается водой и хорошо утрамбовывается.
4. Далее в каждую яму засыпается щебень. Толщина этого слоя – 10 см. Щебень также трамбуется.
5. В подготовленные ямы заливается бетонный раствор. Он готовится из 3 частей песка (мелкая фракция), 1 части цемента и 3 частей щебня.

Фундамент является первым, и основным, элементом беседки

Бетон в ямках должен застывать примерно двое суток.

Далее поверх него выводится кирпичная кладка. Ее высота – 6 кирпичей. Для гидроизоляции поверх столбов укладывается рубероид.

После создания фундамента выводится пол. Для его создания следует брать доски «сороковки», имеющие размеры 15x4x60 см. Перед использованием все доски дополнительно обрабатываются для защиты от влаги и насекомых.

Если первая доска забивается ровная, остальные уже не будут образовываться ненужных отверстий и щелей. Между досками все же следует оставить небольшой зазор в 1–2 мм. Через него сможет спокойно стекать накапливающаяся на полу вода.

Последняя доска редко когда помещается в оставшемся пространстве. Поэтому ее нужно аккуратно подрезать и «впихнуть» в последнюю щель. Можно последнее свободное пространство сбить из обрезанных досок. К ним поверх прибиваются брусья.

Каркас

Для выведения каркаса следует брать брусья с сечением 10×10 см. Из них выполняется нижняя обвязка каркаса. Для ее формирования на краях брусьев нужно вырезать выступы. С их помощью, а также гвоздями материалы соединяться в единую конструкцию.

После подготовки брусья укладываются поверх кирпичей. Далее к ним прикрепляются столбы, выступающие в роли опоры для стен. Затем монтируются вертикальные стойки. Они выводятся из брусьев с размерами 10×10 см. Они усилят конструкцию и послужат хорошей основой для стен и крыши.

Поверх установленных стоек снова монтируется обвязка. Ее цель – соединение каркаса стен при помощи уголков.

Стропила и крыша

Лучше всего сооружать крышу из досок 15×4, 10×3 и брусьев 10×10 см. Вначале выполняется диагональная связка. Для ее создания используются доски 15×4 см. Доски соединяться в полдерева.

Далее крестообразная конструкция монтируется в районе обвязки. Для упрощения монтажа на брусьях предварительно вырезаются пазы. Из-за того, что беседка будет большой, под каждый узел соединения досок в крыше ставится опора с размерами 10×10 см.

После этого берется восьмигранный брус, имеющий сечение 10×10 см. Его высота – 100 см. Именно такую высоту будет иметь сама крыша. Далее в опоре выполняется пропил под диагональные стропила. Они крепятся первыми.

Стропила делаются из досок с размерами 10×3 см. Они соединяются в полдерева. Поэтому предварительно под них выпиливаются пазы под нужным углом. Делаются они при помощи электролобзика. Но для точности нужно заранее нанести разметки в нужных местах.

Подготовленные стропила соединяются между собой и вставляются в пазы. Фиксируются они саморезами. Далее на крыше монтируется опора и стропила. Опора устанавливается в центре пересечения досок в диагональной связке. Углы конструкции фиксируются шурупами. Затем стропила закрепляются на обвязке.

Вторая пара стропил крепится внакладку. В результате формируется 4 ската крыша. Затем выполняется обрешетка каркаса и укладка кровельного материала.

Стены

Завершается строительство обрешеткой стен. Для этого по периметру беседки монтируются перекладины. Для их создания используются брусья с сечением 10×5 см. При создании из них с перекладин-перил снимается фаска в 1 см с двух верхних граней и зашкуривается наждачкой. Фиксируются они на высоте в 90 см. Затем из брусьев 4×7 см делаются подкосы. Они крепятся с двух сторон всех столбов. После пространство между перекладиной и полом обшивается досками. Допускается установка мелкой решетки или любого другого подходящего материала.

Верхняя часть стен может остаться открытой. Ее можно закрыть, установив пластиковые окна.

Наружную часть конструкции часто красят. Внутри доски покрываются лаком. На этом беседка готова.

Такая беседка, с одной стороны, проста в эксплуатации, а с другой стороны, оставляет большое пространство для вашей фантазии в декорировании внутреннего и внешнего убранства постройки.

besedka.guru

Деревянные беседки 3*4 м

Проект беседки 3*4 – возможно самый популярный вариант для дачи. Чертеж его найти очень просто, реализовать из дерева несложно, готовую конструкцию из металла, например, можно приобрести в магазине. При этом на такой площади с удобством размещаются 6 человек и остается место для разных функциональных приспособлений.

Проект беседки 3*4

Материалы для строительства

3*4 – достаточная площадь для экспериментов. Даже своими руками беседку по чертежу можно сделать из самых разных материалов.

• Дерево – конечно же, является фаворитом. Деревянные резные павильоны, бревенчатые «избушки», строгие чайные домики из дерева, не говоря уж о самых простых конструкциях для дачи – такие проекты наиболее популярны. Материал обладает малым весом, очень легко обрабатывается, имеет доступную стоимость и эстетически очень привлекателен. Форма и размеры садовой беседки могут быть самыми разными, тип – открытая, закрытая постройка, тоже реализуется любой.

Деревянная беседка

Чаще всего для сооружения на даче используется брус – строганный или профилированный. Первый вариант имеет четкую геометрическую форму, значительно облегчающую укладку. Профилированный брус чаще применяют для закрытых и полуоткрытых павильонов, так как его особенность – наличие пазов и выступов, позволяет получить стены очень высокой прочности и заметно улучшить теплоизоляционные их качества.

Беседка 3 на 4

Однако и для открытых конструкций брус подходит по тем же причинам: легкая укладка и малый вес.

• Металл – подходит для легких летних вариантов. Стальной каркас может быть разборным, что позволяет установить павильон летом и спрятать на зиму. В качестве отделочного материала используется поликарбонат, обычная ткань, полиэтилен, антимоскитная сетка. Для зимних домиков 3*4 м такой вариант не подходит.
• Камень или кирпич – чаще всего материал используют при сооружении полузакрытых или закрытых павильонов. Сооружение такое требует куда более тяжелого фундамента, так что обычно является более функциональным, чем обычная садовая беседка. Здесь устанавливают мангал, сооружают печь с камином, проводят отопление, если предполагается пользоваться постройкой зимой и так далее.

Количество материала зависит не только от площади, но и от стиля строения, высоты и формы. На фото – беседка 3*4 для дачи.

Чертеж беседки

Типы сооружений

12 кв. м – довольно большая площадь. По сути, это вполне просторная комната, могущая взять на себя роль своеобразной гостиной и каким-то образом комбинироваться с летней кухней. Однако такую же площадь может занимать и обычная площадка под тентом, предназначенная для летних посиделок большой компанией.

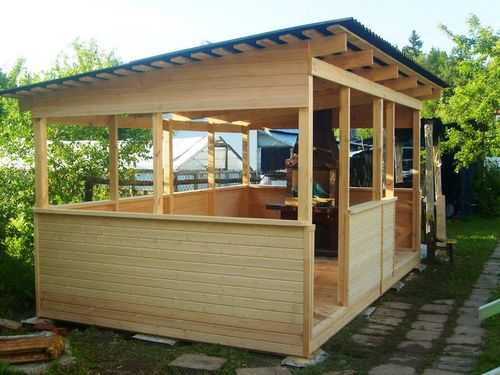

Беседка из дерева

В общем, все проекты разделяют на несколько видов:

• открытые – не предполагают остекления, устроены максимально просто, чаще всего с односкатной крышей. В некоторых моделях даже перила отсутствуют, например, шатровая конструкция на металлическом каркасе. Такая постройка сооружается по собственному или готовому чертежу. Как правило, фундамент требуется самый легкий;
• полуоткрытые – одна стена такого сооружения полностью отсутствует, остальные включают оконные проемы. Можно найти варианты, как с остеклением, так и без него. Такие беседки часто оборудуются мангалами;
• закрытые – обычно утепленные, здесь наличествуют и застекленные окна и двери. Если беседка 3*4 м своими руками будет использоваться и зимой, сюда проводят электричество и обеспечивают отопление. Окна устанавливают металлопластиковые, а стены утепляют. Закрытые павильоны обычно менее нарядны, чем открытые, но зато могут иметь более сложную конфигурацию и обустраиваются надежнее;
• комбинированные – часть постройки является закрытой, а часть – открытой, представляя собой подобие веранды.

Особенности конструкции

Стилевое разнообразие деревянных беседок 3*4 позволяет подобрать оптимальный проект для любого сада или жилого здания.

• Экостиль – предполагает использование самого «природного» материала: неотесанных бревен, веток, пней и прочего. Такая работа довольно сложна, результат весьма эффектен, хотя и подходит только для садов в естественном или английском стиле.

• Русский – постройка имитирует бревенчатую в той или иной степени. Чертеж беседки 3*4 в русском стиле самый простой – это всегда четырехугольное сооружении с двух- или четырехскатной крышей. Однако постройка может быть очень декоративной за счет резьбы и удачного сочетания со стеклом.

• Канадский – современный стиль, предполагающий использование и дерева, и стекла, и камня. Сооружение имеет правильную геометрическую форму, односкатную или плоскую крышу и интересное взаимное расположение стеклянных и деревянных элементов. На фото – односкатная беседка 3*4 в канадском стиле.

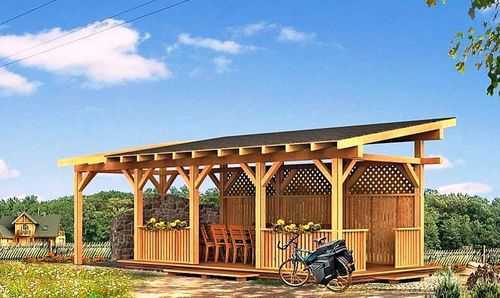

• Односкатную кровлю имеет и сооружение в стиле хай-тек. В постройке используется только брус и стекло. Форма сооружения может быть и более сложной: так, для садовых построек часто используют поликарбонатный лист, что позволяет придать павильону весьма необычную конфигурацию – шарообразную, сферическую, цилиндрическую.
