Двухтрубная система отопления: схемы, типы и особенности

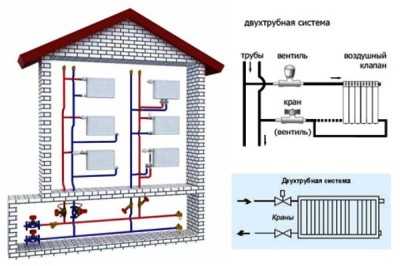

Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубная называется так, потому что для работы необходимо две трубы – по одной от котла подается горячий теплоноситель в радиаторы, по другой от элементов отопления отводится остывший и подается снова в котел. С такой системой могут работать котлы любого типа на любом топливе. Могут быть реализованы как принудительная, так и естественная циркуляция. Устанавливаются двухтрубные системы и в одноэтажных, и в двух- или много этажных зданиях.

Достоинства и недостатки

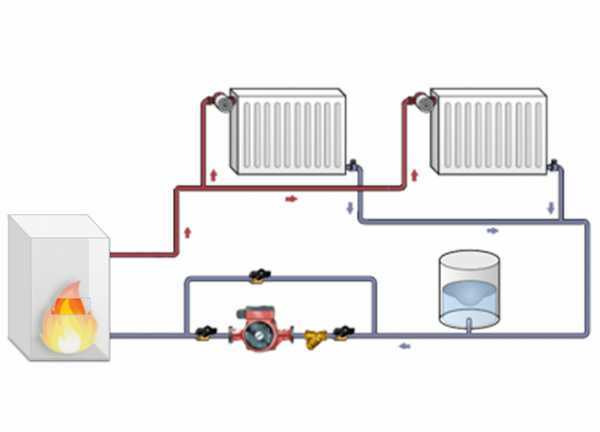

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему.

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40оС) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

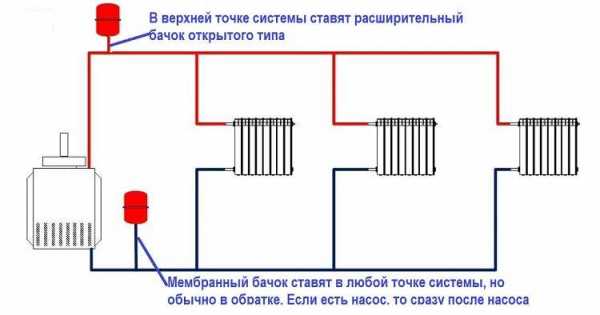

Место установки расширительного бака зависит от его типа

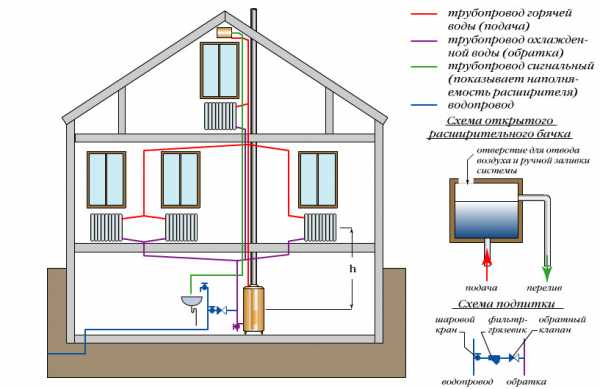

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут.

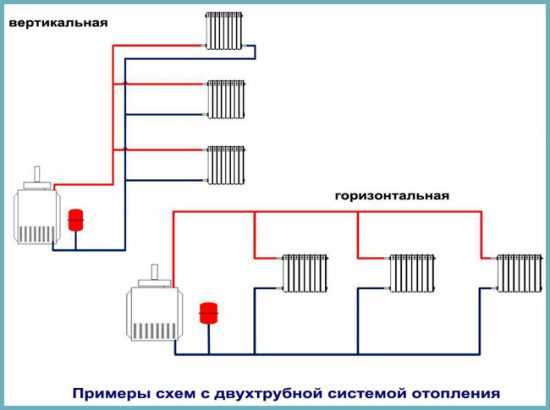

Вертикальная и горизонтальная двухтрубная система

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

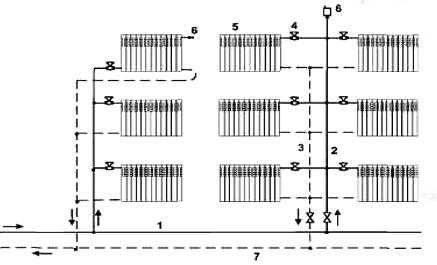

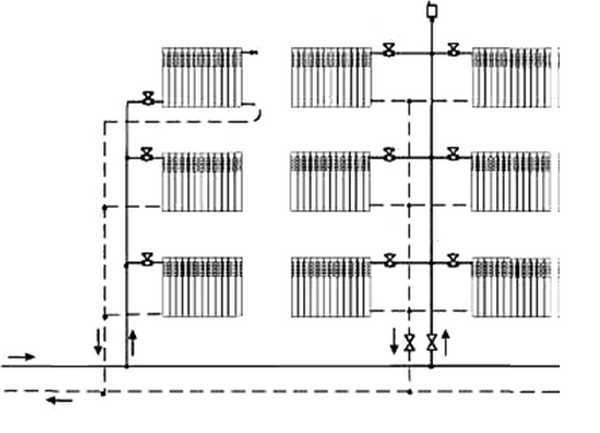

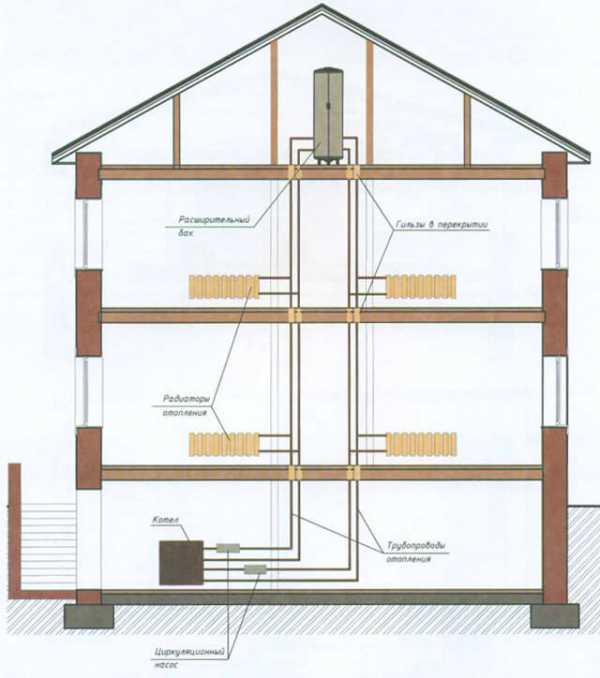

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

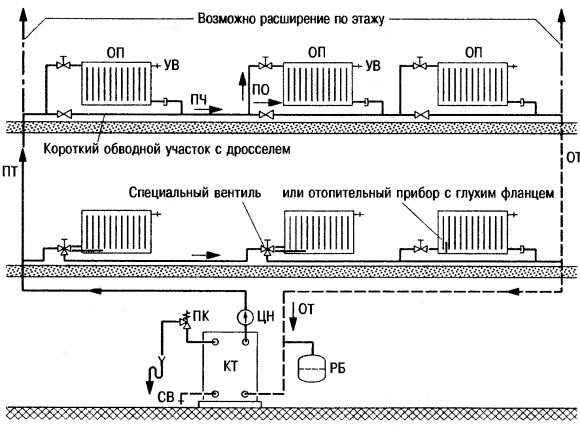

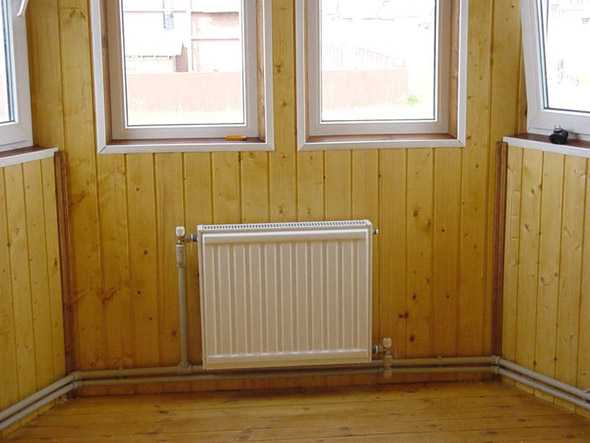

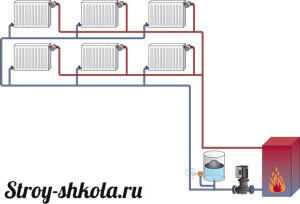

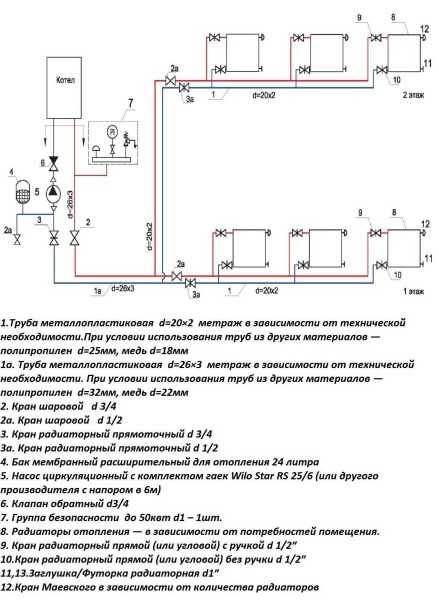

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Верхняя и нижняя разводка

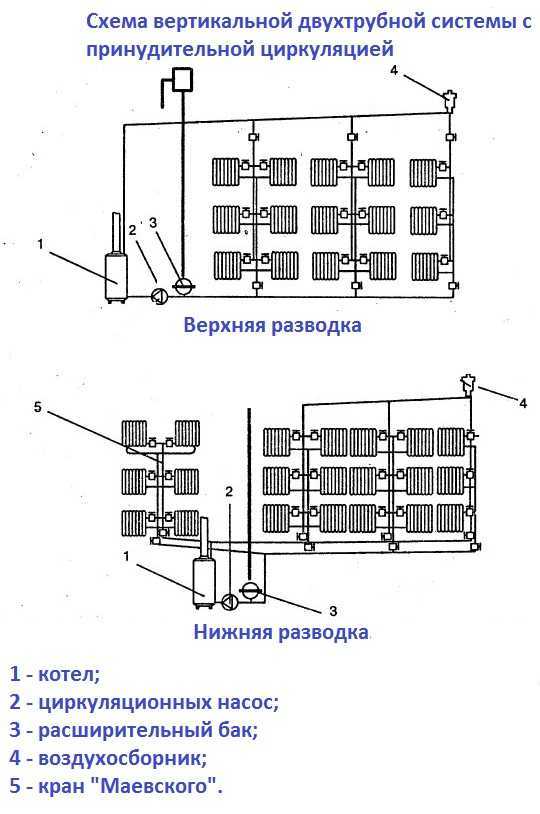

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

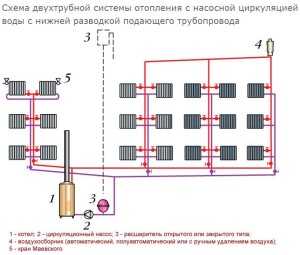

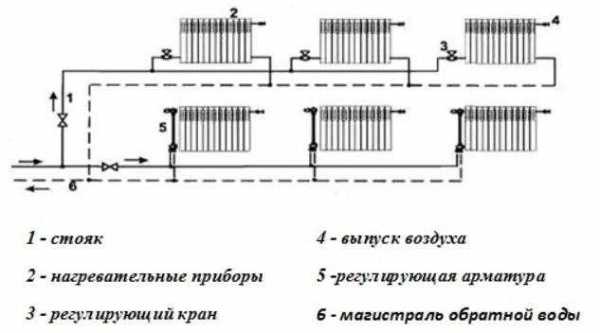

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система разная схема подключения радиаторов

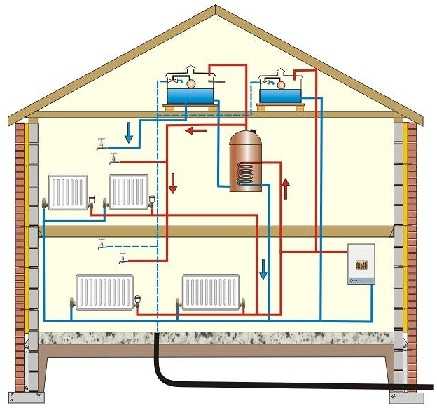

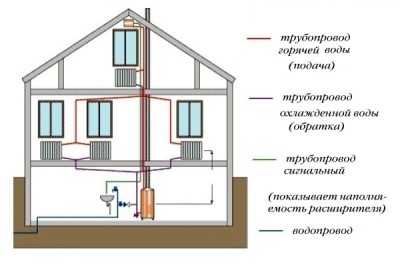

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки.  Система с принудительной циркуляцией, потому котел висит на стене.

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

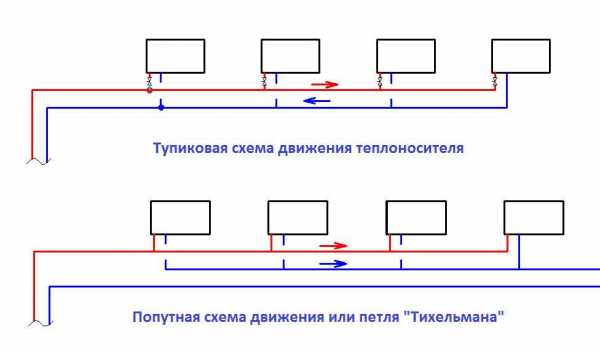

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Даже если с схеме «Тихельмана»  установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

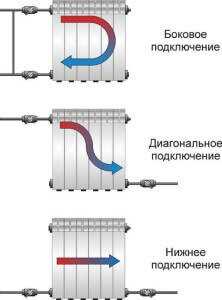

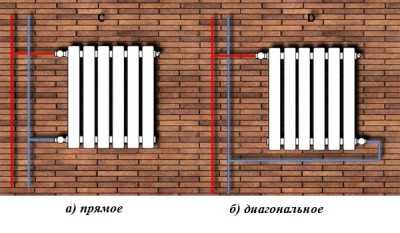

Схемы подключения радиаторов к двухтрубной системе

Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

Возможно, вам будет интересно прочитать статьи «Как выбрать диаметр труб для отопления» и «Как рассчитать количество секций радиаторов для дома и квартиры».

Итоги

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

teplowood.ru

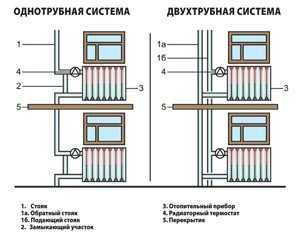

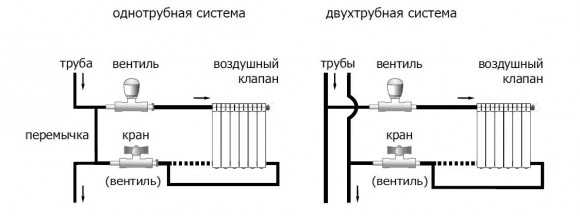

Однотрубная и двухтрубная системы отопления: схема, фото

Отопительные системы бывают одно- и двухтрубные, схемы разберем ниже.Отопление различают открытого и закрытого типа в зависимости от расширительного бака. Если монтируют ёмкость повыше или на чердаке не закрытая герметично, тогда открытая, а установлен специальный герметичный мембранный расширительный бак, который, последнее время получил хорошую популярность, так как он безопаснее, практичен и экологически целесообразен.

Чтобы определиться в выборе отопления стоит разобраться по каждому типу.

Однотрубная система отопления

Это отопление очень просто. Имеет одну основную тубу и последовательное соединение батарей или радиаторов, которые служат теплоотдатчиками. По сути их располагаются одна за другой, и вода или антифриз, которые служат теплопроводной жидкостью, попадает из одной в следующую.

Преимущества:

  1. мало затрат на материалы и монтаж;
  2. просто в проектировании;
  3. может работать на высоком давлении.

Недостатки: сложно отрегулировать температурный режим во всех комнатах.

Нужно чётко понимать: в заключительном теплоотдатчике температура теплопроводной жидкости наименьшая, поэтому, придётся увеличивать его, что приводит к подорожанию. Это заметно на зданиях с большой кубатурой, поэтому такое отопление применяются к небольшим площадям.

Совет: на входе и выходе теплоотдатчика рекомендуется ставить шаровые краны. Они помогут отрегулировать температурный режим и ремонтировать, давая возможность не выключать отопление. Можно ставить терморегуляторы, что позволит улучшить регулировку.

Теплоотдатчики лучше подключать по диагонали, как показано на рисунке, приведённом ниже, первый вариант. С точки эстетики выглядит не совсем красиво, но теплоотдача в таком варианте лучше, что важно.

На теплоотдатчике обязательно устанавливают кран Маевского для спуска воздуха. По возможности со стороны, где находится спускной кран, поднимите немного выше. Это конечно не придаст вида, но воздух выгнать будет легче. Основную трубу проектируют с большим диаметром, чем вводы и выводы теплоотдатчика. В противном случае теплопроводная жидкость будет отдавать тепло в первые теплоотдатчики, что приведёт к неравномерному обогреву комнат.

Различают вертикальные и горизонтальные виды.

На схеме слева горизонтальные, а справа вертикальные.

Горизонтальные применяют чаще в одноэтажных строениях с не больной кубатурой. Обязательно нужен циркуляционный насос, позволяющий создавать давление, донося теплоноситель с наибольшей температурой до последнего теплоотдатчика.

Если горизонтальное отопление применяется для многоэтажного дома – на входе в этаж монтируется шаровой кран или терморегулятор для регулировки микроклимата помещений.

Вертикальный вид применяют в многоэтажных домах. Её можно монтировать без циркуляционного насоса, под наклоном. Это не придет вида, но электричества не требуется и что уже преимущество с точки зрения экономии электроэнергии, но трубы придется покупать с большим диаметром, обеспечивая циркуляцию теплопроводной жидкости избегая изгибов, а те, которые есть – делать пологими. Если не удалось спрятать трубы под полы или подвальное помещение или теплый чердак, конечно вида не придает, но так, как подобное отопление монтируется из стальных труб, срок эксплуатации велик и исчисляться десятилетиями без ремонта, требуется только покраска.

Если трубы строго горизонтальны и без наклона – обязательно должен быть принудительный насос.

Для эффективности применяют байпасы (замыкающие участи трубы входа и выхода теплоотдатчика), позволяя теплопроводной жидкости попадать в следующий теплоотдатчик в горячем состоянии. Можно установить краны, для регуляции микроклимата в комнатах, закрывая и давая возможность прогреваться помещению.

При установке стоит помнить, что отрегулировать микроклимат помещений сложно. Поэтому дополнительные краны и терморегуляторы не лишние в нужных местах.

Хорошо поддается ремонту теплоотдатчики. Но если прорвало трубу, придется слить теплопроводную жидкости. Это трудоемкий процесс, и как следствие затраты, а подобный ремонт обходится дорого.

Двухтрубная система отопления

Отличается от однотрубного отопления тем, что имеет две совершенно независимые основные магистрали, которая к каждому теплоотдатчике с вводной горячей теплопроводной жидкости и так называемая «обратка» – выводной. Ввод и вывод из теплоотдатчика подключены к основным магистралям. Так же, как и в однотрубном отоплении, вводы и выводы из теплоотдатчика должны быть с меньшим диаметром сечения труб нежели магистрали. Это позволяет доносить горячую жидкость с наибольшей температурой к крайним теплоотдатчикам, что приводит прогреву помещений равномерно. Положительно то, что практически теплоотдатчики независимые и поддается регулировке.

Если есть необходимость делать два и более контура (независимые одна от другой ветки) нужно сделать одинаковыми так, чтобы крайние точки были на одинаковом расстоянии от котла. В противном случае нагрев происходит неравномерно, что приведет к понижению температуры в помещениях, находящихся на краю.

Как и в однотрубном можно подключать терморегулирующие устройства позволяющие отрегулировать температурный режим. Не стоит беспокоиться о величине теплоотдатчика. Жидкость, подающая тепло, почти не меняет своей температуры и доходит до крайних теплоотдатчиков без потерь. В этом плане экономия бюджета. А на трубах сэкономить не получится, потому что к каждому теплоотдатчику нужно подвести две магистральные трубы.

Монтаж такого отопления дороже из-за значительных усилий труда, это ударит по затратам.

Двухтрубные системы отопления бывают горизонтальные и вертикальные.

Вертикальное применяется в многоэтажных домах. Теплоотдатчики подключаются к стоякам, монтируются краны на вводах и выходах и Маевского, для вывода воздуха.

Наверху прокладывают контур для вывода воздуха, при закрытом виде. Если возможности нет установить обязательно на верхних теплоотдатчиках устанавливают краны Маевского.

Стоит заметить, легко выгонять воздух из отопления, это преимущество, так как отсутствие воздушных пробок, обеспечивая теплопроводность, прогревая комнаты равномерно. Но минусом есть то, что затраты на отопления значительно выше остальных в разы.

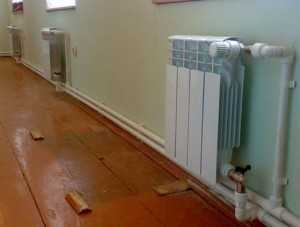

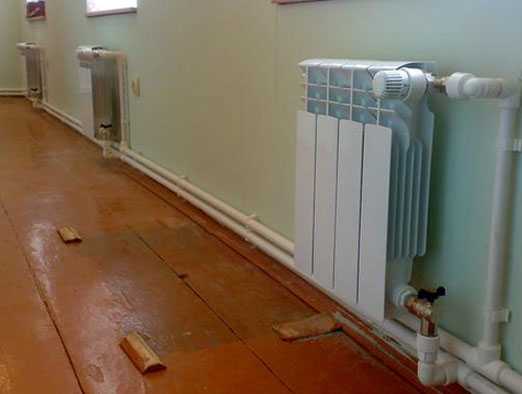

Двухтрубное горизонтальное отопление устанавливается в одноэтажных зданиях с большой площадью.

Представляет собой уложенные горизонтальные магистрали и подведенные к ним теплоотдатчики, на которых желательно устанавливать краны, для регулировки микроклимата помещения и Маевского обязательно. Котел устанавливают ниже теплоотдатчиков для обеспечения циркуляции теплоносителя.

Есть разные варианты подключения ввода и вывода к теплоотдатчику (по диагонали, в одну сторону по нижним и верхним точкам). Выбор варианта зависит от вида конструкции, но предпочтительный – по диагонали.

Отопление бывает с верхней и нижней разводкой магистралей. Нижняя укладывается ниже теплоотдатчиков – под полами, в подвальном помещении или просто внизу над плинтусом или вмонтированные в стену.

Стоит заметить, что обратная магистраль в двухтрубном отоплении ниже вводной и батарей при любом типе.

Верхнюю укладывают ввод на теплом чердаке или под потолком, а «обратка» монтируется по низу.

Преимуществом двухтрубного отопления – возможность модернизации, в случае если потребуется добавить еще одну или несколько теплоотдатчиков, это легко сделать. Все они независимы и в любом месте можно врезаться в стояки и добавить новые. Это удобно при достройки дома, давая возможность в новые комнаты провести отопление от существующего.

Сравнение приводит к выводам.

Если ваше здание небольшое, и хотите сэкономить бюджет: установите однотрубное отопление. Но нельзя сильно экономить на материалах: трубах, кранах, радиаторах и прочем. Сильно дешевые материалы быстро износятся или выйдут из строя, что приведет к ремонту и хорошо, если поломка не затронет строительные конструкции (стены, пол, потолок, окна и прочие). Это может привести к дополнительным затратам и экономия сведется к нулю.

Нельзя не учитывать тот факт, что на многоэтажных зданиях однотрубное отопление достаточно сложно сбалансировать микроклимат помещений и устанавливать дополнительные терморегуляторы и увеличивать теплоотдатчики, приведя к удорожанию.

Но не стоит отчаиваться: правильно рассчитана теплопередача однотрубного отопления, даст положительный результат. Поэтому к проектированию нужно относиться весьма щепетильно.

Если же ваша цель достичь тепла в здании с большой площадью и есть деньги: не стоит экономить, и смело выбирайте двухтрубное отопление, но будьте готовы, что оно дороже однотрубного в несколько раз. Да и времени займет много на установку, но компенсирует теплом и уютом вашего дома. В отличие от однотрубного отопления, при сильном морозе, если она просчитана неправильно, на замыкающих теплоотдатчиках, будет ощутимое понижение температуры, вследствие чего в помещениях холодно.

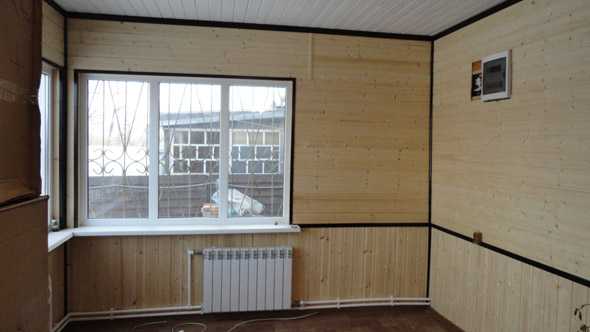

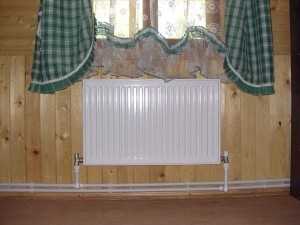

42 фото схем однотрубной и двухтрубной системы отопления:

couo.ru

двухтрубная схема отопления частного дома на фото и видео

Содержание:

1. Отличия двухтрубной системы отопления
2. Виды двухтрубных отопительных конструкций
3. Разнообразие схем двухтрубной системы
4. Параллельное подключение двухтрубной системы
5. Элементы двухтрубной отопительной системы

Чаще всего для качественного и недорого обогрева современных загородных домов используется схема двухтрубной системы отопления. Несмотря на большее количество затраченных материалов, такая отопительная конструкция лидирует среди разных вариантов теплоснабжения недвижимости, поскольку отличается хорошими эксплуатационными характеристиками, экономичностью и высокой производительностью.

Отличия двухтрубной системы отопления


Как понятно из названия, когда создается двухтрубное отопление – схема предусматривает, что будет произведен монтаж двух трубопроводов. Один из них предназначается для подачи горячего теплоносителя, а второй для отвода в обратку этой же воды, но уже отдавшей тепло.
Двухтрубная система обеспечивает одинаковую температуру жидкости на входе каждого из радиаторов, а это в свою очередь означает повышение эффективности работы теплоснабжающей конструкции.

Двухтрубная схема отопления частного дома, создаваемая своими руками, производиться может одним из основных способов:

Специалисты советуют: при монтаже двухтрубной отопительной конструкции в больших по площади помещениях дополнительно установить на каждой батарее дросселя. В результате можно получить в жилой комнате наиболее оптимальную температуру и повысить производительность системы обогрева.

Виды двухтрубных отопительных конструкций


В зависимости от способа направления подачи жидкого теплоносителя схема двухтрубной системы отопления бывает двух видов:
  1. Тупиковая двухтрубная отопительная система. При ее обустройстве направление воды по трубам подачи и обратки осуществляется в разных направлениях. По своей функциональности такая схема очень напоминает однотрубную, но ее особенность состоит в параллельном подключении каждого радиатора к входящим и исходящим стоякам (прочитайте также: «Схема подключения отопления в частном доме — рассмотрим возможные варианты»).

    Стоимость ее доступна для большинства потребителей. В подобную схему при желании помещается 2 кольца подачи горячего теплоносителя. Одно из них – короткое — имеет отношение к стояку, находящемуся поблизости от котла, а второе – к наиболее отдаленному стояку.

  2. Прямоточная двухтрубная отопительная система. Передвижение жидкости в данном случае выполняется попутно. Такая схема двухтрубной системы теплоснабжения обладает всеми преимуществами аналогичных конструкций, но в ней нет перепадов давления и прочих недостатков (прочитайте: «Потери и перепад давления в системе отопления — решаем проблему»).

Разнообразие схем двухтрубной системы


Согласно инструкциям к обустройству любой из двухтрубных систем отопления, такая схема позволяет довольно быстро и достаточно эффективно распределять тепло по площади помещения, вне зависимости от места нахождения отопительных приборов (прочитайте: «Отопительная система в доме — что нужно знать»).
Вне зависимости от вида теплоносителя, его температура остается стабильной и не изменяется. Это очень удобно, если эксплуатируется двухтрубное отопление — схема которого разрабатывается не только для двух- или трехэтажного дома, но и для городских многоэтажных зданий.

Принцип функционирования современных двухтрубных отопительных систем отличается простотой и заключается в следующем: от общей трубы или коллектора конструкции обогрева теплоноситель в каждый радиатор подается в отдельности. Для отвода отработанной воды, прошедшей по батареям, применяются трубы «обратки».

Отличие двухтрубных отопительных систем, которое заключается в поддержании в системе постоянной температуры, гарантирует наиболее точную регулировку степени обогрева в помещениях. На фото видно, как на каждом радиаторе можно смонтировать отдельный регулятор температурного режима, что, безусловно, удобно. Такой прибор также устанавливают поэтажно.

Параллельное подключение двухтрубной системы


Отопительная система двухтрубная подразумевает обустройство параллельного подключения всех батарей в доме. Основное достоинство такого способа монтажа теплоснабжающей конструкции состоит в том, что нагретый котлом теплоноситель равномерно подается по цепочке в каждый из радиаторов. В итоге достигается эффективное распределение теплого воздуха во всем доме.

Элементы двухтрубной отопительной системы


Когда создается современная двухтрубная система отопления – схема ее содержит следующие основные элементы:
  • отопительные радиаторы;
  • узлы подключения;
  • регуляторы перепадов давления;
  • термостатические клапаны;
  • воздухоотводчики;
  • запорные вентили.

Количество и номенклатура отопительного оборудования может меняться в зависимости от площади и особенностей помещения и размеров конструкции.

Помимо основных элементов в схему входят приборы, помогающие регулировать температуру обогрева дома. В составе двухтрубной системы теплоснабжения должны быть устройства, помогающие поддерживать определенный температурный режим. Среди наиболее востребованных приборов значатся: термостатическое оборудование (к нему относятся клапаны и головки), сервоприводы и комнатные термостаты.

Наличие большого количества основного и дополнительного оборудования – это немаловажная особенность, которую имеет двухтрубная схема отопления одноэтажного дома или здания большей этажности (прочитайте также: «Схема отопления одноэтажного дома — примеры работы системы»). Этот нюанс является неоспоримым преимуществом, поскольку появляется шанс повысить эффективность функционирования отопительной конструкции, благодаря простой и легкой регулировке температурного режима во всех комнатах и подсобных помещениях домовладения.

Из всего вышесказанного можно сделать следующий вывод – двухтрубная отопительная система имеет ряд преимуществ:

  • высокая степень КПД и минимальные потери теплоэнергии в процессе эксплуатации;
  • возможность монтажа в зданиях любого назначения и даже в тех, где проходят ремонтные работы;
  • расположение всех элементов запорной арматуры и другого оборудования для теплоснабжения в одном помещении;
  • высокое давление жидкого теплоносителя в стояках, а значит, эффективное и равномерное распределение тепловой энергии по всей отопительной конструкции.

На видео показан пример схемы двухтрубной системы отопления:


Если владелец жилой недвижимости стремится достичь экономии расходов на теплоснабжение, специалисты советуют установить термостатические клапаны, способные понизить потребление энергоресурсов примерно на 30%.

Со всей уверенностью можно назвать двухтрубную систему отопления удачным и разумным выбором схемы обогрева любого из современных жилых домов. Причем не имеет значения ни количество этажей, ни площадь помещений. Такая конструкция доступна для многих потребителей, она отличается высокой производительностью и возможностью регулировать температурный режим.

teplospec.com

что выбрать для частного дома, плюсы и минусы » SanDizain.ru

Организация обогрева частного дома – нелегкая работа, требующая максимального внимания к каждому этапу. В первую очередь, необходимо решить, какую систему отопления использовать: однотрубную или двухтрубную? Ваша задача – выбрать наиболее эффективный вариант обвязки, дабы в последующем не пожинать плоды своих ошибок в виде вечно холодных батарей. А чтобы понять, какая же из систем лучше, разберемся в технических нюансах и принципах функционирования каждой, а также сравним их плюсы и минусы.

Отличительные черты однотрубной системы

Однотрубная обвязка функционирует по предельно простому принципу: вода циркулирует по замкнутой системе от нагревательного устройства к отопительным радиаторам. В данном случае оборудование объединено одним контуром. Все технические узлы последовательно соединены общим стояком. В частном доме для подачи теплоносителя может использоваться гидравлический насос – он создает давление в системе, необходимое для эффективного проталкивания воды по стояку. В зависимости от варианта установки, однотрубную систему делят на два вида:

  1. Вертикальная – предполагает подключение радиаторов к одному вертикальному стояку по схеме «сверху вниз». Исходя из особенностей монтажа, система подходит только для двух-трех этажных частных домов. Но при этом температура обогрева на этажах может несколько отличаться.
  2. Горизонтальная – предусматривает последовательное подключение батарей с помощью горизонтального стояка. Наилучший вариант для одноэтажного дома.

Важно! На стояк однотрубной системы должно приходиться не больше 10 радиаторов, иначе не избежать чересчур дискомфортных контрастов температур в разных зонах обогрева.

Плюсы и минусы однотрубной системы

В вопросе преимуществ и недостатков однотрубной обвязки все не так однозначно, поэтому, чтобы рационально оценить систему детально разберемся в специфике ее плюсов и минусов.

Среди очевидных преимуществ:

  • Экономичность – сборка однотрубной системы не требует большого числа рабочих материалов. Экономия на трубах и разных вспомогательных элементах дает возможность сократить финансовые затраты на подключение отопительной системы.
  • Простота монтажа – нужно установить только одну магистраль для теплоносителя.

Однотрубная горизонтальная система отопления

Минусы однотрубной обвязки:

  • Невозможность контроля отдельных батарей – в базовом исполнении однотрубная обвязка не позволяет обособленно регулировать подачу теплоносителя в конкретный радиатор и корректировать температуру в разных комнатах.
  • Взаимозависимость всех элементов – чтобы отремонтировать или заменить какой-либо прибор, необходимо полностью отключать систему отопления.

Вместе с тем, обозначенные недостатки при желании легко нивелировать с помощью замыкающих устройств – байпасов. Они представляют собой перемычки с кранами и затворами, которые перекрывают поступление теплоносителя на отдельную батарею: если вам нужно отремонтировать какой-либо прибор, просто заблокируйте подачу воды к нему и без боязни протечки начинайте выполнять необходимые работы – вода в нормальном режиме продолжит циркулировать в общей системе отопления, минуя перекрытый участок. Помимо этого, к байпасам можно подключать терморегуляторы, чтобы контролировать мощность работы каждой конкретной батареи и обособленно регулировать температуру обогрева помещений.

Технические тонкости двухтрубной системы

Двухтрубная система работает по усложненной схеме: сначала горячий теплоноситель по первой ветке трубопровода подается к радиаторам, а потом, уже остыв, вода по обратной ветке поступает назад к нагревателю. Таким образом, имеем две полнофункциональные трубы.

Как и однотрубная обвязка, двухтрубная может быть выполнена в двух вариациях. Так, в зависимости от особенностей подключения отопительного оборудования, выделяют следующие виды систем отопления:

  1. Вертикальная – все приборы соединяются вертикальным стояком. Плюс системы – отсутствие воздушных пробок. Минус – сравнительно высокая стоимость подключения.
  2. Горизонтальная – все составляющие отопительной системы подключают к горизонтальному стояку. За счет своей высокой функциональности обвязка подходит для одноэтажных жилищ с большой площадью обогрева.

Совет. При обустройстве двухтрубной системы горизонтального типа в каждый радиатор необходимо устанавливать специальный кран Маевского – он будет выполнять функцию стравливания пробок воздуха.

В свою очередь, горизонтальная система делится еще на два подвида:

  1. С нижней разводкой: горячая и обратная ветки располагаются в подвале или под полом нижнего этажа. Радиаторы отопления должны находиться выше уровня обогревателя – это улучшает циркуляцию теплоносителя. К общему контуру обязательно нужно подключать воздушную верхнюю линию – она выводит из сети лишний воздух.
  2. С верхней разводкой: горячая и обратная ветки прокладываются в верхней части дома, например, на качественно утепленном чердаке. Тут же размещается и расширительная емкость.

Плюсы и минусы двухтрубной системы

Двухтрубная обвязка может похвастаться немаленьким перечнем преимуществ:

  • Независимость компонентов системы – трубы разводятся по параллельной коллекторной схеме, что обеспечивает их обособленность друг от друга.
  • Равномерный обогрев – во все радиаторы, где бы они ни располагались, теплоноситель подается с одинаковой температурой.

Двухтрубная система отопления

  • Отсутствие необходимости использовать сильный гидравлический насос – теплоноситель циркулирует по двухтрубной системе самотеком благодаря лишь гравитационной силе, поэтому для обогрева не нужно использовать мощное насосное оборудование. А если наблюдается слабый напор водного потока, можно подключить самый простейший насос.
  • Возможность «наращивания» батарей – при необходимости уже после сборки оборудования вы можете продлить имеющуюся горизонтальную или вертикальную обвязку, что нереально при однотрубном варианте системы отопления.

Минусы у двухтрубной системы также имеются:

  • Усложненная схема подключения отопительного оборудования.
  • Трудоемкость монтажа.
  • Высокая стоимость организации отопления за счет большого количества труб и вспомогательных устройств.

Теперь вы знаете, чем отличаются между собой однотрубная и двухтрубная системы отопления, а значит, вам будет легче определиться в пользу одной из них. Прежде чем сделать окончательный выбор, внимательно оцените технические и функциональные плюсы и минусы каждой из обвязок – так вы точно поймете, какая система нужна для обогрева именно вашего частного дома.

Подключение радиаторов отопления: видео

Система отопления: фото



sandizain.ru

Двухтрубная система отопления частного дома своими руками: схема (фото и видео)

Прежде чем убедить владельца частного дома в целесообразности применения системы отопления, носящей название двухтрубная система, необходимо рассказать и о других применяемых схемах разводки отопительных систем.

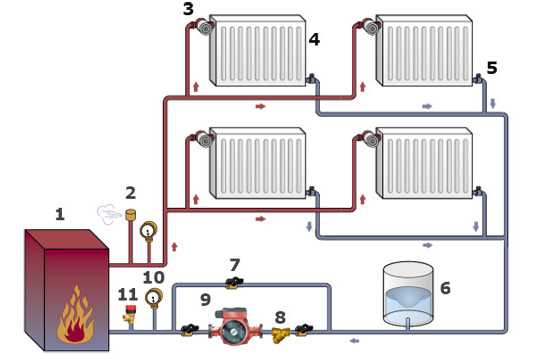

Двухтрубная закрытая система отопления: 1 – котел, 2 – автовоздушник, 3 – термостатический клапан, 4 – радиатор отопления, 5 – балансировочный клапан, 6 – бак для компенсации теплового расширения теплоносителя, 7 – шаровой кран, 8 – фильтр сетчатый магистральный для грубой очистки теплоносителя, 9 – циркуляционный насос, 10 – термоманометр для измерения давления и температуры, 11 – предохранительный клапан.

Двухтрубная схема разводки отопления — это наиболее подходящий вариант для частного домовладения.

О способах обогрева частного домовладения

Русскую печь как способ обогрева здесь рассматривать не стоит, хотя она и имеет определенные преимущества, особенно при наличии в хозяйстве животных, которые в зимних условиях требует особого ухода. Более равномерное распределение температуры по высоте помещения наблюдается при отоплении их с помощью теплоносителей, проходящих через радиатор.

Схема газового котла.

Самым популярным в индивидуальных строениях следует считать обогрев с помощью котлов, в которых для нагрева теплоносителя используют жидкое топливо, газ или электричество. Обычно такие котлы размещают в отдельном помещении. Особенно популярны котлы газовые, и если имеется централизованное газовое снабжение, то ничего выдумывать не следует: это самый экономически выгодный способ обогрева частного дома.

В последнее время для обогрева используют электрический нагрев с помощью пленочных обогревателей, создающих лучи, аналогичные солнечным лучам инфракрасного диапазона. Излучение нагревает предметы, находящиеся в помещении, которые затем отдают тепло в окружающую среду. Такой способ обогрева помещения не требует специального теплоносителя. Один такой обогревательный элемент может обогреть помещение площадью 15 м2.

Применяют и воздушное отопление, в котором нагретый в калорифере воздух по вентиляционной системе распространяется по помещению.

Вернуться к оглавлению

Мощность, требуемая для обогрева дома

Для расчета требуемой мощности источника тепла необходимо знать потери тепла через конструктивные элементы помещения: стены, окна, пол и потолок. Здесь имеет значение и наличие подвала, и состояние чердачного помещения (утепленное или нет). Потребуется знание коэффициентов теплопередачи материалов, из которых изготовлены стены и потолки.

Эти формулы известны специалистам, но так как планируется все делать своими руками, то для ориентировки ниже приведены значения мощности, необходимой для обогрева помещения соответствующего размера. Такие значения являются результатом многолетнего опыта, они помогут сориентироваться, какая потребуется мощность котла.

Площадь дома, кв.мМощность котла, кВт
60-200до 25
200-30025-35
300-60035-60
600-120060-100

Вернуться к оглавлению

Однотрубная система отопления

На изображении 1 представлена такая схема. Особенностью варианта, представленного на изображении, является разводка на два параллельных контура. Этот вариант целесообразно применять для дома большой площади. Для частного дома, площадь которого не превышает 200 м2, достаточно иметь один контур.

Этот вариант представлен на изображении 2. Недостатком такой разводки является неравномерность нагрева радиаторов: чем дальше находится радиатор от источника тепла, тем меньшую температуру имеет поступающий в него теплоноситель. Преимущество — существенно меньшая потребность в трубах.

Вернуться к оглавлению

Лучевая система отопления

Схема системы отопления частного дома.

На изображении 3 представлена такая схема. Ее еще называют коллекторной, так как в ее состав входит коллектор, от которого идет разводка к каждому радиатору. Отдельный коллектор необходимо устанавливать на каждом этаже. Коллектор помещается в отдельном шкафу. В нем сосредоточена вся регулирующая и запорная арматура.

Такая система предполагает скрытое прокладывание труб, ибо к каждому потребителю от коллектора необходимо подвести и горячую, и холодную трубу. Эта схема разводки позволяет регулировать температуру в отдельно взятом помещении. Недостатком являются большие затраты на трубы. Неудобство представляют и шкафы. Что собой представляет коллекторный шкаф и разводка путей поступления тепла, понятно по изображению 4.

Любая система отопления представляет совокупность элементов, начиная с источника тепла. В нее входят элементы регулирующие режимы работы, средства, обеспечивающие безопасную и экономную эксплуатацию, трубопровод и радиаторы. В качестве теплоносителя обычно используют чистую воду или антифриз.

Приборы безопасности и регулировки для однотрубной, двухтрубной и лучевой системы обогрева одинаковы. Далее будут рассмотрены только варианты разводки своими руками двухтрубной системы. Все они за счет параллельного подключения радиаторов позволяют при необходимости отключить любой из них, не нарушая работы всего отопления.

Вернуться к оглавлению

Двухтрубная система. Одноэтажная разводка

Схема монтажа системы отопления двухэтажного дома.

Двухтрубная система имеет отдельную трубу для подачи горячей воды и отдельную трубу для отвода холодной воды. Расширительный бачок можно установить своими руками на любой высоте, превышающей самую верхнюю точку системы обогрева. Если в доме имеется автономное водоснабжение, в котором, естественно, имеется расходный бак, то, совместив расширительный бачок с расходным баком, можно избавиться от забот о его периодическом заполнении. На изображении 5 представлена схема одноэтажной разводки. Если необходимо проложить трубы вдоль дверного проема, то лучше это сделать под полом. При этом желательно все соединения выполнить над полом.

Можно выполнить своими руками подачу горячей воды с помощью верхней разводки. Чтобы не нарушать внешнего вида помещения, хорошо утепленные трубы можно проложить по чердаку.

Вернуться к оглавлению

Двухтрубная система. Горизонтальная разводка

На изображении 6 представлены два варианта горизонтальной разводки: слева лучевой вариант, справа — последовательный. Оба варианта можно выполнить своими руками. Они имеют определенные преимущества и недостатки. В лучевом варианте нет необходимости регулировать трубы по диаметрам, нет необходимости контролировать дроссели (перемычки между батареями).

В этом варианте температурный режим одинаков по всему лучу, однако эта схема требует несколько больший расход материала. На схеме также показаны отдельные элементы системы отопления. Здесь показаны два возможных варианта установки циркуляционного насоса: в обратке или в подающей трубе. Перед насосом в подающую трубу установлен сепаратор воздуха, который позволяет удалить воздух из системы и очистить теплоноситель от шлама. На схемах показаны и два вида расширителей. Указано также, что на радиаторах можно применить различные способы удаления воздуха. На изображении 6 показан двухэтажный вариант лучевой системы (только на первом этаже не показаны дроссели), но она практичнее в одноэтажном частном доме.

Двухтрубная схема, расположенная на изображении 6 справа, называется последовательной не потому, что ее батареи включены последовательно (как в однотрубных системах), а только чтобы обозначить отличие от лучевой системы. В этой системе температура может поддерживаться одинаковой по всей длине, однако регулировкой необходимо заниматься до наступления холодов. Если даже планируют строить ее своими руками, расчет трубопроводов для дома следует поручить специалисту.

Вернуться к оглавлению

Попутное и тупиковое движение теплоносителя

В двухтрубных системах отопления домов существуют варианты попутного и встречного движения теплоносителя. На изображении 7 представлен вариант попутного движения, а на изображении — 8 вариант встречного (его еще называют вариантом тупикового движения). Чтобы понять, в чем разница между указанными вариантами, следует выяснить, что такое гидравлика и балансировка.

Рассчитать гидравлику системы — это определить потери давления в отдельных ветвях и в общем кольце. Хорошо сбалансированная система должна иметь во всех ответвлениях системы одинаковые давления.

Оказывается, что при попутном движении теплоносителя и одинаковых по размеру радиаторах достаточно рассчитать потерю давления в одном из них. То есть система оказывается сбалансированной, она не требует никакой настройки. Если же радиаторы отличаются между собой, то их придется согласовывать с помощью термостатических клапанов. Однако такая схема имеет так называемые точки равного давления. Если радиатор установить в этой точке, то давление на его входе и выходе будет одинаково, и теплоноситель просто в него не попадет.

Схема со встречным движением обязательно требует расчета потерь давления через каждый радиатор, и на каждый из них устанавливают термостатический радиатор.

Необходимо также отметить, что монтаж тупиковых систем значительно облегчен тем, что диаметры параллельных участков не отличаются, тогда как при попутном движении теплоносителя их необходимо для каждого участка рассчитывать.

Итак, выполнить монтаж отопительной системы дома своими руками не так-то просто.

1poteply.ru

Как монтируется двухтрубная система отопления и где ее лучше использовать?

Одним из решающих факторов создания оптимальных условий проживания в городской многоэтажке, либо частном доме является обустройство системы обогрева. В любом жилом помещении может быть смонтирована двухтрубная, либо однотрубная система теплоснабжения. Более часто применяют двухтрубную систему. Что представляет собой система двухтрубная отопления и в чем ее отличие от однотрубной, особенности ее монтажа – все это будет рассмотрено в статье.

Двухтрубная либо однотрубная система: что лучше?

Однозначного ответа на вопрос, что лучше будет: однотрубная или двухтрубная система отопления, нет.

Во время выбора надо учитывать удобство эксплуатации, эффективность, долговечность, стоимость и сложность монтажа.

Если бюджет позволяет, то лучше не экономить и остановить свой выбор на двухтрубном варианте. Если необходимо обеспечить теплом дачный дом, то можно отдать предпочтение и однотрубной системе. Поскольку система отопления двухтрубная в частном доме обойдется дороже. Но и эффективность у него гораздо выше.

Помимо этого отопление двухтрубное отличается простотой в эксплуатации. Монтаж можно провести самостоятельно. Двухтрубная схема отопления считается более востребованной. Покупка двойного количества труб для установки всегда оправдывается. Для оборудования двухтрубной системы нет потребности использовать трубопроводы с большим диаметром. Во время монтажа меньше требуется и крепежных элементов, вентилей, фасонных деталей.

Таким образом, для обогрева частного сектора либо городской многоэтажки может применяться схема двухтрубной системы отопления схема однотрубной системы. Выбор определенного варианта зависит от потребителя, его пожеланий и финансового положения.

В чем особенность двухтрубного отопления?

Наиболее качественного обогрева, комфортных условий проживания можно добиться благодаря использованию двухтрубной схемы. Особенность схемы: в каждую батарею устанавливают две трубы. В первой трубе циркулирует горячая вода. Подключается она ко всем обогревателям параллельно. Та вода, которая уже остыла, течет обратно в систему по следующей трубе.

Перед отопительным прибором монтируют краны, которые применяются для перекрытия теплоподачи. При двухтрубной системе температура обогревателя будет невысокой. Но и уровень издержек будет ниже, нежели при однотрубной сети.

Горизонтальная и вертикальная двухтрубная обогревательная система

Отопительная двухтрубная система бывает вертикальной и горизонтальной. Различие в типе соединения всех элементов конструкции в один механизм. Вертикальная схема предполагает подключение всех частей системы к вертикально расположенному стояку. Среди плюсов можно отметить отсутствие воздушных пробок. Среди минусов – более высокую стоимость установки. Вертикальная двухтрубная система отопления многоэтажного дома является наиболее подходящей. Поскольку каждый этаж можно отдельно подсоединить к общему стояку.

Для одноэтажных домов более оптимальным вариантом считается двухтрубная горизонтальная система отопления здания. Такая схема имеет свои особенности. Все радиаторы подсоединяются к расположенному горизонтально трубопроводу. Особенно удобен такой тип обогрева в деревянных домах либо панельно-каркасных помещениях без простенков. Стояки, как правило, располагают в коридорах. Поскольку при горизонтальной системе внешне проводка выглядит не особо привлекательно, все трубы при проведении строительных работ стараются спрятать под стяжку.

Разводка горизонтальной двухтрубной сети может быть нижней, верхней и комбинированной. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя. При этом подача воды к стоякам осуществляется через магистральные трубопроводы снизу.

Обогревательная двухтрубная сеть с верхней разводкой

Верхняя разводка предполагает прокладку трубопровода на чердаке либо под потолком. Используется подобная система отопления двухтрубная с верхней разводкой крайне редко. Поскольку, отличается большим расходом материала и плохо вписывается в интерьер помещения. А вот двухтрубная система отопления двухэтажного дома схема с комбинированной разводкой используется достаточно часто. Подходит для районов с частыми отключениями электроэнергии, для небольших по площади помещений.

Двухтрубная вертикальная обогревательная система предполагает параллельное соединение батарей. Особенностью является то, что монтируется расширительный бачок. Разводящий трубопровод находится вверху. Теплоноситель из котла поступает во все батареи. Горизонтальная схема и вертикальная имеют различия: горизонтальная система отопления двухтрубная схема предполагает установку всех труб с небольшим уклоном.

Обогревательная двухтрубная сеть с нижней разводкой

Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. При такой разводке вода по трубам перемещается в направлении снизу вверх. Теплоноситель, пройдя обратные подводки, поступает в трубу благодаря нагревательным элементам. Потом вода попадает в котел. Надо отметить, что система отопления двухтрубная с нижней разводкой предполагает установку кранов Маевского. Это необходимо для профилактики образования воздушных пробок. Такие краны монтируют на каждой батарее отдельно.

Схема двухтрубной обогревательной сети

Двухтрубная система предполагает наличие 2 труб, подведенных к каждой батарее. Такая схема отопления двухтрубная одноэтажного дома включает приведенные ниже компоненты:

  • тепловой котел;
  • бачок;
  • клапан термостатический;
  • балансировочное устройство;
  • автовоздушник;
  • батареи;
  • трубопроводный фильтр;
  • насос;
  • предохранительный клапан;
  • температурный манометр.

Расширительный бак располагают на верхней точке системы теплоснабжения. Уклон труб в обратке, подаче не должен быть больше 10 см на 20 погонных метра. Часто при монтаже систему разделяют на два колена, если труба нижней разводки находится у входной двери. Создают ее от места расположения самой верхней точки в системе. При двухтрубной обогревательной автономной системе с верхней разводкой схема установки может быть разной.

Система двухтрубная с неестественной циркуляцией

Для двухэтажных коттеджей и в частном секторе чаще всего используется схема двухтрубного отопления с принудительной циркуляцией теплоносителя. Суть: все отопительные приборы работают как индивидуальная система. Это позволяет регулировать каждую ветку. Для отдельной ветки можно подобрать свой циркуляционный насос, либо подключить один насос на всю систему. Насосы бывают разной мощности, имеют разные размеры соединительных элементов. Стоимость циркуляционных насосных устройств невысокая.

Надо сказать, что двухтрубная система отопления с принудительной циркуляцией предполагает подключение каждой из батарей к подающей трубе путем проводки. От каждого радиатора к обратной трубе идет собственный отвод. Подобная система позволяет регулировать уровень температуры в любой из комнат.

Алгоритм установки двухтрубной системы

Провести монтаж двухтрубной системы может каждый. Главное знать порядок действий и иметь при себе все необходимое оборудование.

Неважно, какая выбрана двухтрубная система отопления частного дома схема с верхней либо с нижней разводкой, для ее монтажа могут потребоваться такие инструменты:

  1. молоток;
  2. сварочный аппарат;
  3. дрель;
  4. шуруповерт;
  5. газовый и разводной ключи;
  6. отвес и уровень.

Когда вариант установки выбран, следует провести ряд расчетов, составить уточненную схему системы.

Как правило, монтаж отопления двухтрубной системы не отличается сложностью и состоит из этапов:

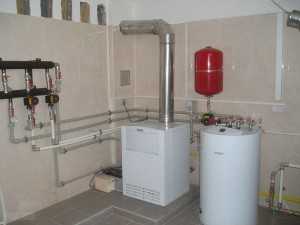

  • Установка котла отопления. Лучше всего его размещать в отдельном небольшом по площади помещении, где есть вентиляционная система. Пол и стены выбранной комнаты следует покрыть материалами с огнеупорными свойствами. Котел должен находиться в месте легкодоступном и не прилегать к стене.
  • Установка насоса, распределительного коллектора. Естественно, если они предусмотрены в схеме. О монтаже тепловых насосов можно прочитать здесь.
  • Подводка трубопровода. Трубы должны проходить от теплового котла к батареям. Конструкцию можно провести через стену. Для этого делаются в стене небольшие отверстия.

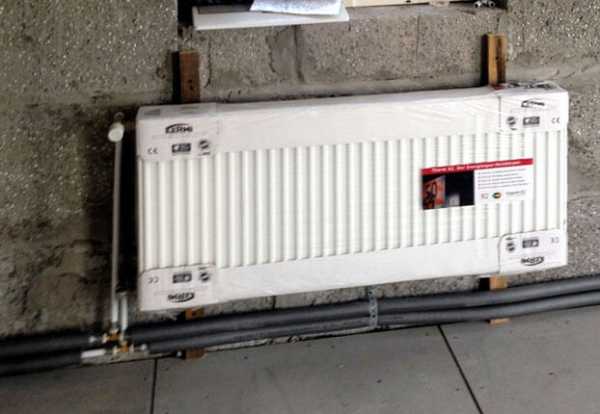

  • Подключение батареи. Каждый радиатор должен иметь нижнюю и верхнюю трубы. Обогревательные конструкции вешаются на специальные кронштейны. Как правило, батареи располагают под окнами. Причем надо соблюдать расстояние от пола (10 см) и других радиаторов (10 см). Между обогревателем и стеной надо выдержать 2-5 см. На входе, выходе батареи устанавливается запорная и регулирующая арматура. Монтируют также термодатчики для поддержки оптимального уровня температуры.
  • Опрессовка оборудования. После того, как монтаж завершен, проводится балансировка двухтрубной системы отопления или, проще говоря, ее настройка. В противном случае обогрев дома будет неравномерным. В одних комнатах, батареи в которых расположены ближе к котлу, будет тепло, а в других – более холодно. Настройка проводится двумя методами: приблизительная балансировка по уровню температуры, по расчетному расходу воды при помощи электронного расходомера.

spetsotoplenie.ru

Двухтрубная система отопления частного дома

Двухтрубная система отопления– проверенный и эффективный способ для обогрева частного дома. Такая система позволяет регулировать отопление любойкомнаты без изменения температуры в остальных помещениях дома. Двухтрубная система обогрева может применяться в домах любой этажности. Основная особенность двухтрубной системы – разделение прямого и обратного контура теплоносителя. По подающей, так называемой трубе в систему поступает нагретая вода из котла, из нее осуществляется разбор теплоносителя в радиаторы, змеевики, систему теплого пола. После прохождения по ним остывшая жидкость отводится с помощью другой трубы – обратной.

Двухтрубная система отопления частного дома

Двухтрубная система имеет ряд преимуществ:

  • Легкость регулирования поступления теплоносителя в любой из радиаторов;
  • Возможность применения в доме любой этажности;
  • Возможность монтажа систем значительной протяженности.

Из недостатков стоит отметить увеличенное вдвое количество труб по сравнению с однотрубной системой, что удорожает монтаж системы и снижает ее эстетичность – трубы прямого тока воды должны располагаться выше уровня радиаторов, обычно их прокладывают под потолком или на уровне подоконника.

Устройство и элементы двухтрубной системы отопления

Двухтрубная система, как и однотрубная, может быть выполнена с естественной и принудительной циркуляцией теплоносителя. На выбор типа циркуляции, как правило, влияет выбранный тип разводки трубы прямого тока: верхняя или нижняя.

Верхняя разводка подразумевает прокладку прямой трубы на значительной высоте, что обеспечивает хорошее давление при прохождении теплоносителя через радиаторы без установки насоса. Двухтрубная система с верхней разводкой выглядит более эстетично и позволяет проводить магистральную трубу прямого тока через все здание над дверными проемами, кроме того, ее можно закрыть декоративными элементами. Недостатком такой системы является необходимость установки мембранного расширительного бака, что требует дополнительных затрат. Возможна и установка бака открытого типа, но с одним условием – его нужно устанавливать в самой верхней точке системы, то есть на чердаке. Это, в свою очередь, ведет к дополнительным тратам на утепление бака.

При нижней разводке подающая труба располагается чуть ниже подоконника. В этом случае не возникает проблемы с установкой расширительного бака открытого типа в теплом помещении – его можно установить в любом месте выше уровня прямой трубы. Однако возникает необходимость установки циркуляционного насоса, а также невозможность прохода труб через проем входной двери. Если котел установлен в непосредственной близости к входу в дом, контур отопления прокладывают по периметру до двери. В противном случае можно разделить контур на два независимых крыла, имеющих свою прямую и обратную трубы.

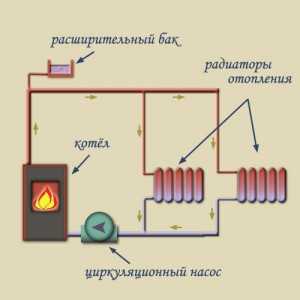

Схема двухтрубной системы отопления с насосной циркуляцией воды с нижней разводкой подающего трубопровода

Циркуляционный насос устанавливают в обратной трубе, так как предельная температура жидкости агрегата обычно не превышает 60 градусов, и теплоноситель на выходе из котла может повредить его.

Место установки расширительного бака зависит от его типа: бачок мембранного типа с закрытой камерой можно устанавливать в любом удобном месте, обычно его ставят рядом с котлом. Открытый расширительный бак устанавливают обязательно выше уровня прямой трубы, это поможет избежать образования воздушных пробок в системе.

Диаметр магистральных труб в двухтрубной системе отопления обычно составляет  25-32 мм, но для протяженной системы может быть и более 50 мм. При этом труба обладает значительной теплоотдачей, что нужно учитывать при расчете секций радиаторов.

Радиаторы присоединяют по одной из выбранных схем подключения. Наиболее эффективными являются боковая и диагональная схемы подключения, нижнее подключение используют в редких случаях для радиаторов небольшой высоты, при этом магистральная прямая труба должна быть расположена выше радиатора.

К установке котла также предъявляются некоторые требования: для хорошей циркуляции необходимо, чтобы вход теплоносителя с обратной трубы находился ниже ее уровня. Поэтому котел обычно выбирают напольного исполнения.

Особенности выполнения двухтрубной системы отопления в двухэтажном доме

Если отапливаемые помещения первого и второго этажа дома не разделены между собой постоянно закрытыми дверьми, то нагретый воздух первого этажа будет подниматься вверх, на второй этаж. В результате микроклимат дома будет неравномерным: внизу будет прохладно, а вверху – душно и жарко. Решить эту проблему можно двумя способами:

  1. Отопление второго этажа выполнить с помощью теплых полов, а не радиаторов.
  2. Распределить радиаторы так, чтобы 2/3 от общего числа секций всех отопительных приборов находилось на первом этаже.

Кроме того, при планировке дома рациональнее располагать внизу помещения, менее нуждающиеся в обогреве: кухню, гостиную, библиотеку, а спальни и детские комнаты обустроить на втором, более теплом этаже.

Технология выполнения двухтрубной системы отопления

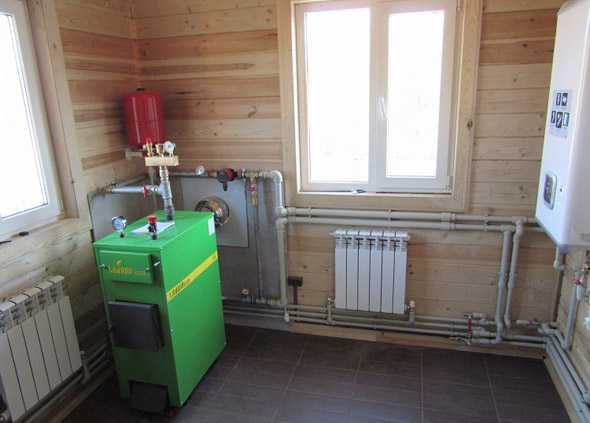

  1. Устанавливают котел отопления с мощностью, достаточной для обогрева всех помещений дома. Установку котла рекомендуется проводить в строгом соответствии с техническими требованиями.
  2. В специально подготовленном месте устанавливают расширительный бак. Если речь идет о баке открытого типа, его необходимо ставить выше самой верхней точки контура, при верхней разводке прямой подачи для этой цели подходит чердачное или мансардное помещение. В случае установки бака на неотапливаемом чердаке его необходимо утеплить и установить сигнальную трубу, предупреждающую о переполнении бака. Трубу врезают в верхней части бака и выводят в ванную комнату. Через нее можно слить излишки теплоносителя при необходимости. Мембранный бак можно ставить в любом месте выше уровня пола.

    Образец подключения двухтрубной системы отопления

  3. Монтируют вертикальный стояк прямой подачи до самой высокой точки системы, а потом прямую трубу, обеспечивая стабильный уклон в 1%, то есть 1 см на 1 метр длины. Для прямой трубы уклон должен быть выполнен в сторону удаления от котла. В местах подключения отопительных приборов трубу соединяют с помощью тройников.
  4. Монтируют обратную трубу. Монтаж осуществляют по той же траектории, что и для прямой трубы, при этом начинают его от котла. При монтаже обеспечивают аналогичный уклон, направленный в сторону котла, то есть самая высокая точка обратки должна быть на максимальном удалении от котла.
  5. Монтируют при необходимости циркуляционный насос в обратной трубе, непосредственно перед котлом.
  6. Монтируют и подключают радиаторы или систему «теплый пол»с помощью необходимых фитингов.

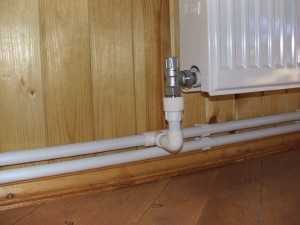

    Подключение радиаторов с помощью фитингов

  7.  После удачной опрессовки производят заполнение системы и осуществляют пробный пуск котла. Регулируют подачу тепла в радиаторы с помощью кранов, проверяя стабильность температуры в течение одних-двух суток.Иногда при заполнении системы наблюдается бурление в трубах и батареях. Это нормальное явление для системы с открытым баком, если применяется мембранный расширительный бачок, то бурление должно прекратиться после удаления пузырьков воздуха из системы с помощью кранов Маевского.

    Видео — Схема отопления частного дома

stroyvopros.net

РубрикаРазное

Добавить комментарий
