Как сделать коптильню горячего копчения своими руками

Вы любите покушать? Это процесс, который заложен в нас и мы не сможем прожить без приема пищи. Примечательным является то, что мы любим не просто поесть, а вкусно поесть. Ведь согласитесь, куда приятней съесть ароматное копченое мясо, нежели обойтись овсянкой. Вот почему люди и придумали разные приспособления, которые делают еду еще вкуснее. Возьмем то же копченое мясо. Наверное, не найдется никого, кто ни разу не пробовал этот продукт и ему не понравилось. И действительно, мясо после такой обработки становится очень вкусным. А радует то, что вам необязательно покупать эти копченые продукты. Многие делают их дома или на даче при помощи коптилки.

Вы удивитесь, но домашняя коптильня — это вполне реальная цель. Вы можете без проблем сделать ее своими руками. При этом вам не нужно быть профессионалом и иметь дорогостоящее оборудования и материалы. В ход идут самые разные предметы, которые найдутся у вас в доме или на даче. В этой статье мы рассмотрим, как сделать коптильню горячего копчения своими руками. Это будет не один конкретный пример, а разные варианты, поэтому вы сможете выбрать оптимальный для себя и наслаждаться копченостями в доме.

Горячее копчение

Если вы не знаете, то есть два вида копчения продуктов. Это уже известное горячее копчение и холодное. Разница заключается в том, как именно происходит обработка продуктов внутри коптильни. Если говорить о горячем способе, то источник огня находится непосредственно возле коптильни. Тогда продукты внутри обрабатываются при высоких температурах. Как результат, вы получаете готовый продукт довольно быстро, минимум за 40 минут.

Если же говорить о холодном копчении, то здесь продукты обрабатываются охлажденным дымом. Источник огня немного удален от коптильни, поэтому дым, проходя по шахте к коптильне, немного остывает. Холодное копчение выполняется довольно долго, но зато хранить готовый продукт можно длительный срок. Можно сделать некий вывод: если вам нужно быстро сделать вкусное блюдо, будь то рыба или мясо, то в приоритете горячая коптильня.

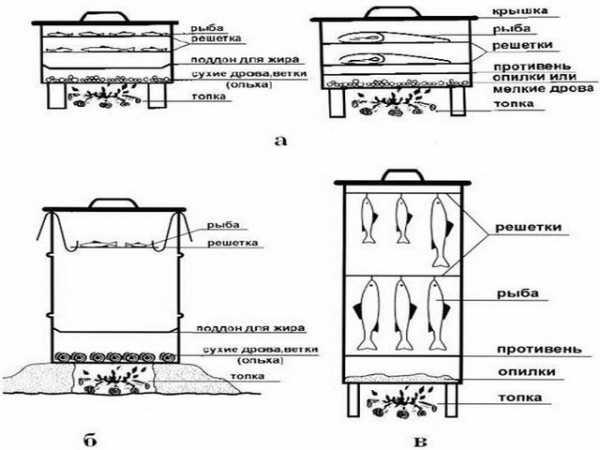

А как устроен этот прибор? Перед тем как начинать строительство коптильни, важно понять ее конструкцию и элементы. Только тогда у вас получится создать действительно годный продукт. Основное правило создания коптильни — чтобы она была герметична, а вам было удобно пользоваться крышкой. Процесс копчения заключается в том, что дым, попадая в коптильню, начинает влиять на продукт внутри. Но, при этом процессе важно обеспечить минимальный уход дыма наружу. Вот почему крышка делается легкоуправляемой. А вот список конструктивных элементов, из которых состоит коптильня:

• емкость или резервуар, где и будут происходить все процессы. Важно, чтобы она имела ножки или подставку, дабы не стоять дном на грунте;

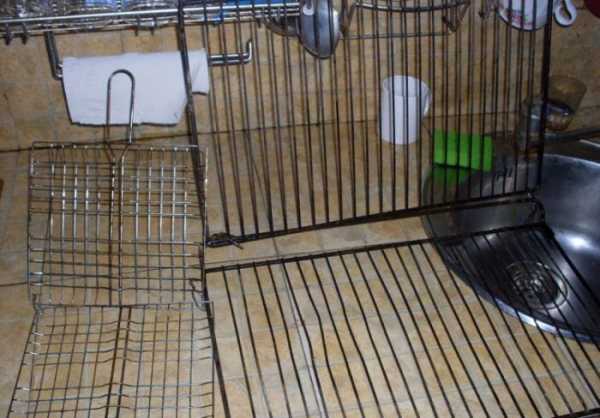

• решетка, на нее и будут укладываться продукты внутри горячей коптильни. Как вариант использование перекладины, чтобы вешать птицу или рыбу;
• уголок, как опорная рама под решетку;
• отражатель или жиросборник, размещают непосредственно под решеткой. Для какой цели? Если вы коптите продукты, то из них будет выделяться жир. Он, согласно законам физики, будет падать. Без отражателя он попадет прямо в источник огня. Жир в коптильне будет сгорать, выделяя вредные для здоровья вещества и впитываясь в продукт;

  Совет! Чтобы каждый раз не отмывать жир с поверхность отражателя, вы можете обматывать его фольгой, и после использования выбрасывать ее.

• термометр, при помощи которого возможен контроль процесса копчения. Температурный режим очень важен, для приготовления вкусного блюда;

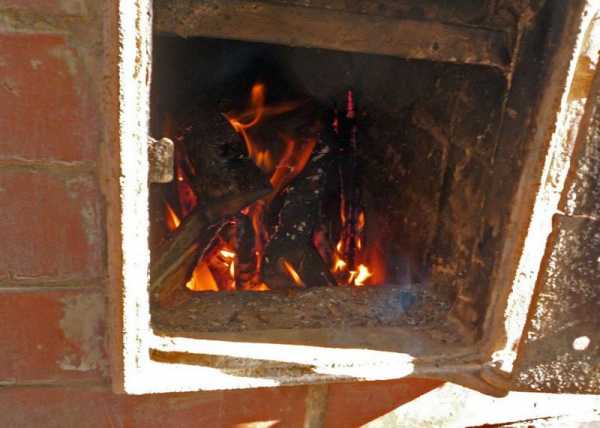

• топка, в которой и будет происходить основной процесс для копчения — горение.

Посмотрите на фото, чтобы понять, как именно выглядит самодельная коптильня.

Несколько слов перед работой

Итак, вам нужно понять устройство коптильни и как она работает. Если сказать проще, то коптильня горячего копчения имеет две камеры. В первую помещаются продукты, которые нужно закоптить, а во вторую опилки. Чаще всего эти две камеры соединены в одной емкости. Из чего можно сделать коптильню?

1. Коптильня из ведра.
2. Коптильня из бочки.
3. Коптильня из холодильника.
4. Коптильня из кирпича.
5. Коптильня из газового баллона.

Как видите, ассортимент большой, да и материалы легко найти у себя на даче. Поэтому вместо того чтобы тратить деньги на покупку коптильни в магазине, вы можете создать ее своими руками в разы дешевле. Нужно только запастись инструментами и материалами для работ, а также создать чертеж коптильни для горячего копчения. Давайте рассмотрим несколько вариантов создания коптильни своими руками из перечисленных выше материалов.

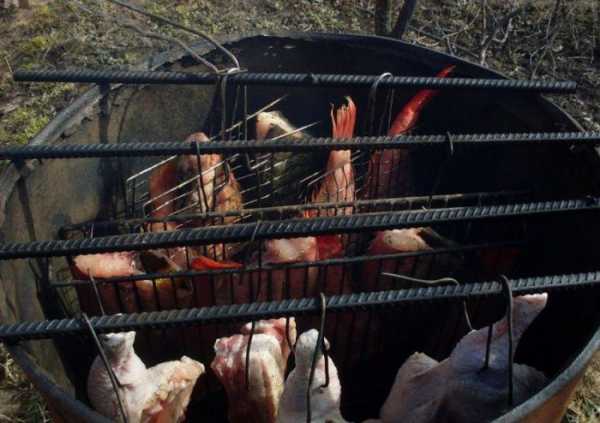

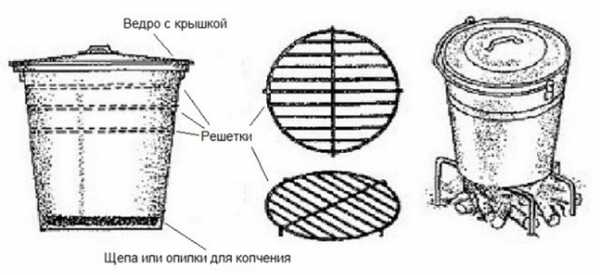

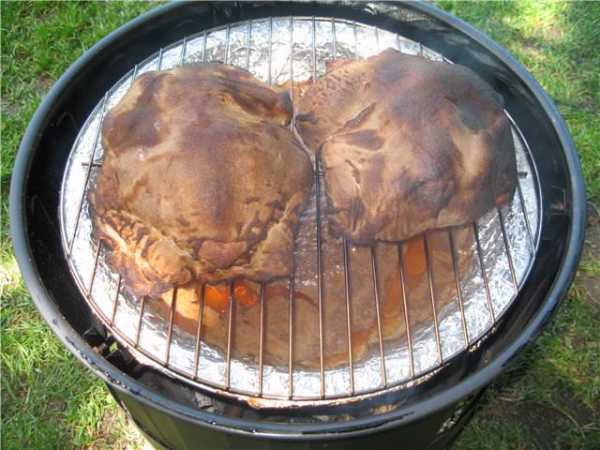

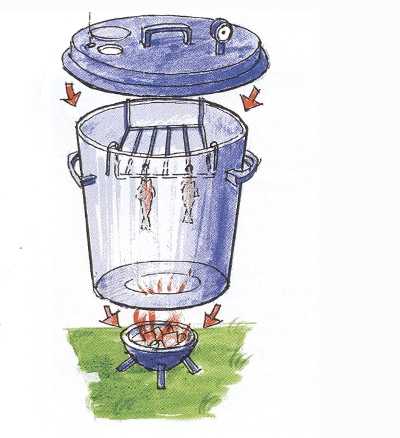

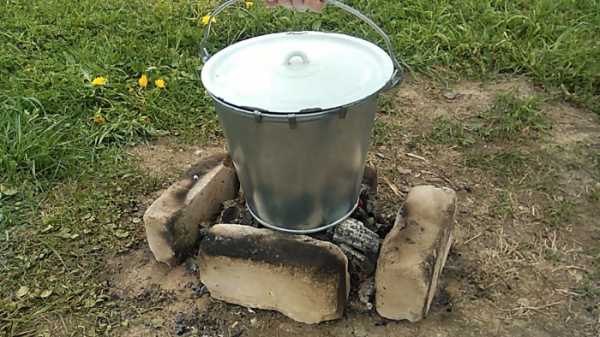

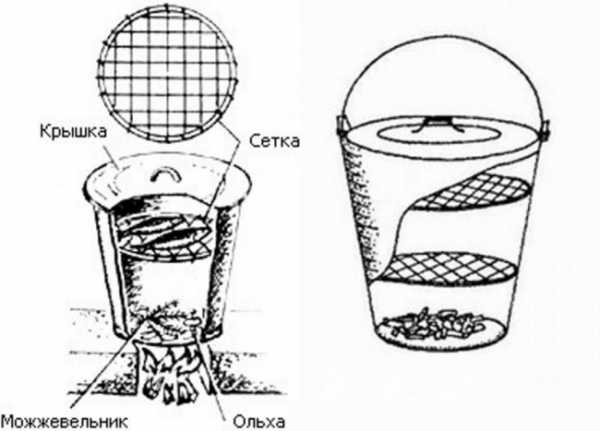

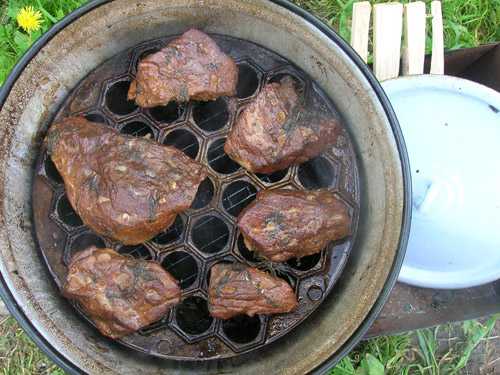

Делаем коптильню из ведра

Размеры коптильни важны в том случае, если вы занимаетесь копчением и это приносить вам доход. Тогда придется сооружать большую конструкцию. А в случае когда вы просто хотите закоптить рыбку к пиву или приготовить праздничный ужин своей второй половинке, хватит небольшой коптильни из ведра. Сделать ее довольно просто и дешево. Получиться семейная мини-коптильня. Если вы впервые занимаетесь созданием коптильни горячего копчения, то начать лучше именно из этого варианта.

Порадует вас и список инструментов, которые потребуются для работ:

• металлическое ведро;
• крышка к нему;
• металлическая решетка;
• если же вы будете коптить рыбу в подвешенном состоянии, то нужны прутья из металла и дрель.

Конструкция из ведра очень проста, но довольно эффективна и отлично справляется со своей задачей. Посмотрите на фото, чтобы понять, как устроена эта конструкция.

Итак, вам не нужно ничего пилить, резать, приваривать сварочным аппаратом. Это идеальный вариант для тех, кто не умеет пользоваться сложными электроинструментами. Итак, как именно сделать коптильню из ведра:

1. Как видно на фото, недалеко от дна вам нужно установить металлическую решетку.
2. Чтобы сделать конструкцию для копчения универсальной, вы можете использовать для копчения как решетку, так и металлические прутья. Вам нужно зафиксировать их на ведре, чтобы они были съемными. В стенках придется сделать отверстия, которые идентичны диаметру прутов или решетки.
3. Чтобы обеспечить отход дыма из ведра, вам нужно сделать в крышке несколько отверстий.
4. На дно конструкции нужно насыпать щепу и опилки. Теперь все готово к копчению на огне.

Дальнейшие варианты создания топки уже можно комбинировать. Один из способов — выкопать в земле яму, в которой и будет гореть огонь. При этом ведро устанавливается сверху. Другой вариант — создать для ведра подставку из кирпичей. В любом случае, когда будет гореть костер, дно ведра станет нагреваться, а опилки, находящиеся там, постепенно тлеют.

Все очень просто и быстро. Что касается огня, то не стоит делать его очень сильным, он нужен для того, чтобы поддерживать оптимальную температуру. Сырой продукт из такой коптильни будет готов в течение 30-40 минут. Посмотрите на видео, чтобы увидеть процесс создание своими глазами.

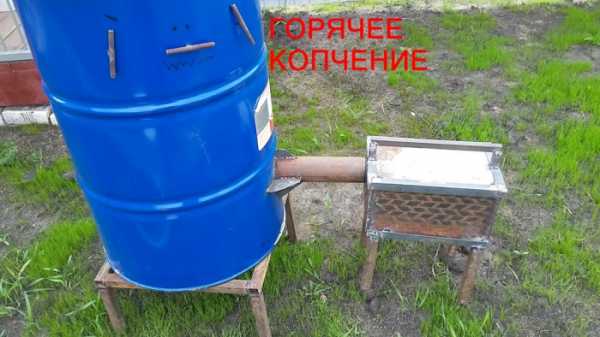

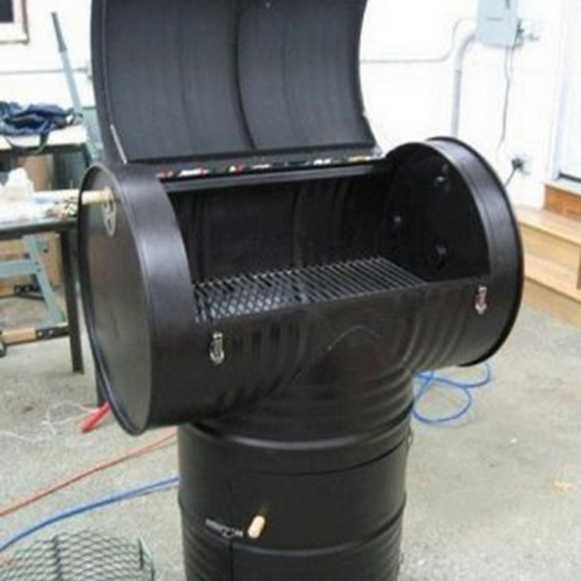

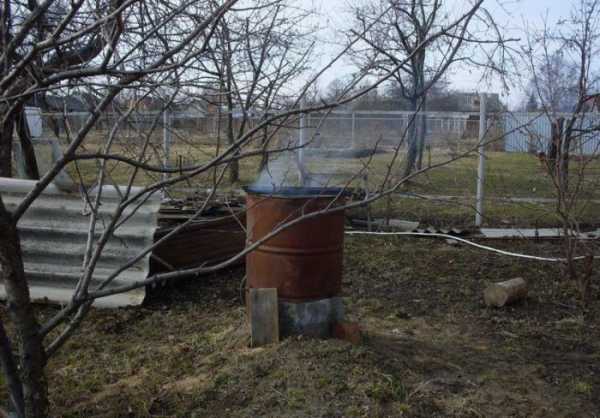

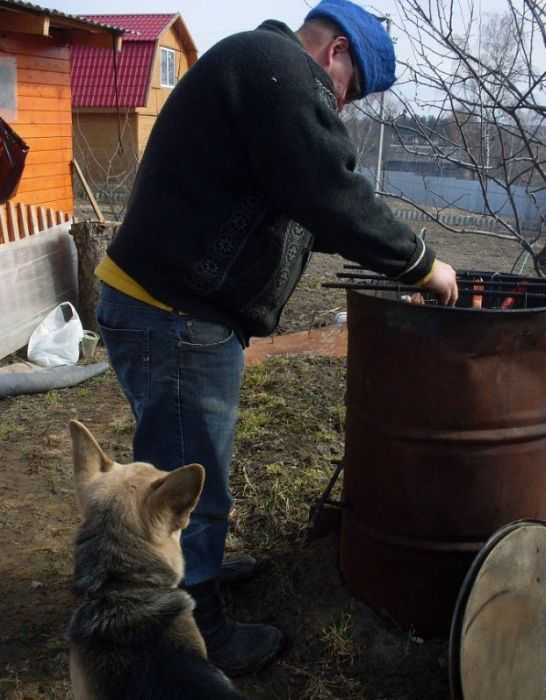

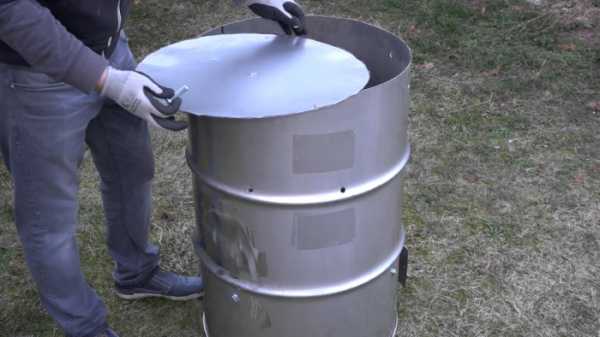

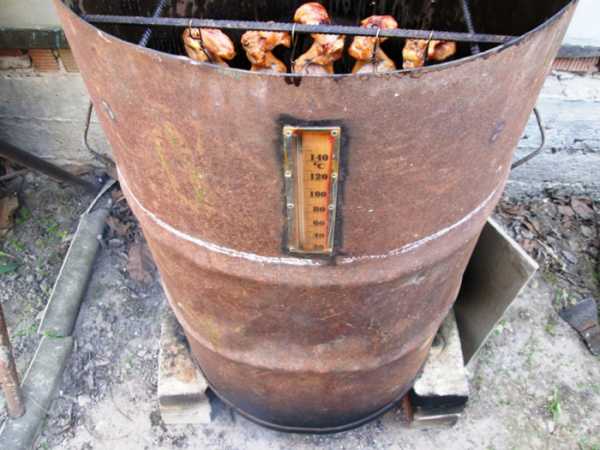

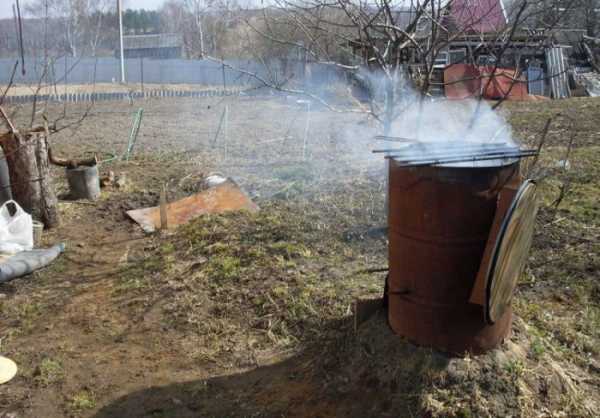

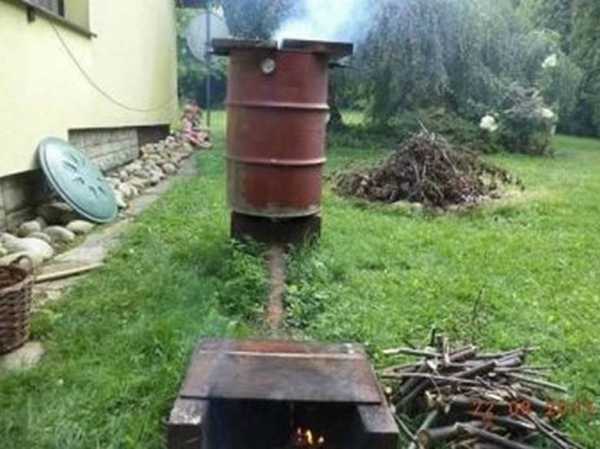

Делаем коптильню из бочки

Этот вариант уже посложнее, да и размер намного больше. Это позволит использовать коптильню для большой семьи или компании, так как внутри поместится много продуктов. При этом сама бочка может быть сделана из дерева или из металла. Такой вариант создания довольно популярный. Да и сложностей тоже возникнуть не должно.

Подготовительным этапом по создании коптильни из бочки является ее предварительная обработка. Когда резервуар сделан из металла, то важно полностью удалить краску с ее поверхности. Ведь в процессе горения краска будет выделять токсичные вещества, что повредят вашему здоровью. Чтобы справиться с заданием, достаточно использовать болгарку с насадкой для удаления краски или же просто в течение часа нагревать бочку на открытом огне.

А если коптильня горячего копчения своими руками будет сделана из дерева, то такую бочку нужно обязательно вымыть, удалить все ненужное и высушить ее на солнце. На фото вы можете увидеть чертеж по созданию коптильни из бочки.

Создание происходит в следующем порядке:

1. Если дно и верхняя часть металлической бочки запаяны, то при помощи болгарки нужно срезать верхнюю часть.

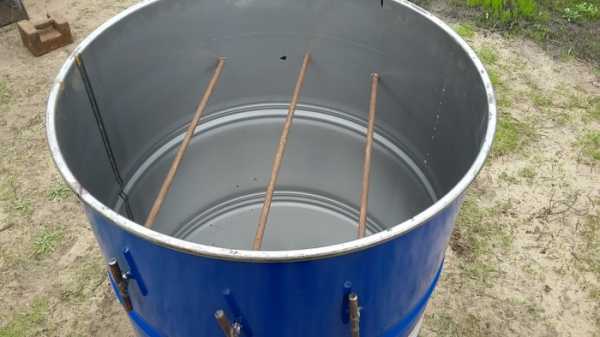

2. Как и в случае с ведром, в стенках потребуется сделать отверстия под крепление прутьев или решетки. Для этой цели используется электрическая дрель.

3. Нижнюю часть бочки мы будем использовать в качестве топки. Поэтому в ней делается дверцы, куда и будут загружаться дрова, а туже выход дымовой трубы. Все обрезается болгаркой. Оптимальный размер дверцы — 20х30 см. Вырезанная часть будет служить открывающейся дверцей, нужно только приварить к ней петли и ручку.
4. В дне делается несколько продольных отверстий, что будут выполнять роль поддувала. А на высоте 1/3 бочки приваривается лист металла. Чтобы он не прогорел, лучше делать его из стального листа, толщина которого 3-4 мм.
5. Теперь нужно сделать отверстие для дымовой трубы, разместив его на противоположной стороне от топки.

6. К низу бочки нужно приварить ножки из металлических уголков.
7. Из той крышки, которую вы отрезали, можно сделать жироулавливатель. При этом важно, чтобы его диаметр был меньше, чем диаметр бочки на 5 см. Только так дым будет проникать к продуктам. Чтобы установить поддон вы можете приварить к бочке пруты, установив их крест-накрест, или же сделав под них отверстия.
8. Остается сделать крышку. Вы можете создать ее из дерева лиственной породы, сделав в нем несколько отверстий. Альтернативой крышки является мешок из джута.

Коптильня своими руками из бочки готова. Чтобы вам было понятнее, как именно его сделать, посмотрите это видео.

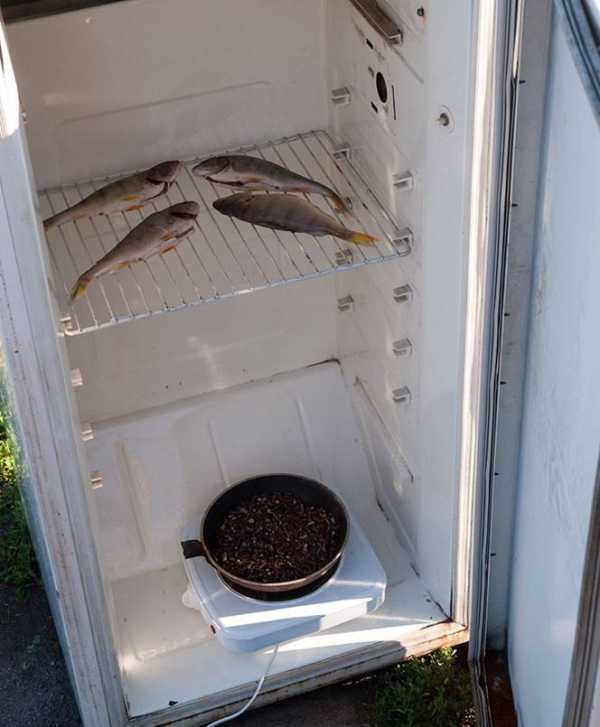

Делаем коптильню из холодильника

Это тот вариант, который подходит далеко не всем. Ведь для воплощения его в жизнь нужно иметь старый холодильник. При этом важно правильно выполнить его переоборудование.

Работа начинается с уборки всех пластиковых деталей и удаления алюминиевой морозильной камеры. Все что потребуется оставить — это сам корпус из металла и металлические решетки, используемые в качестве полок. Обратите внимание на это фото, чтобы понять, как устроена коптилка для горячего копчения из холодильника.

В том случае, когда ваш холодильник очень стар и имеет трещины, их потребуется залатать при помощи кусков листового металла. Под дно конструкции нужно установить электрическую плиту и включить ее в розетку. По истечении 3 минуты ее нужно выключить. После чего на спираль насыпьте щепу 3 см слоем. Рыба или мясо будет коптиться внутри при закрытой дверце от 6 часов. Сами же продукты нужно разложить на решетках.

А вот другой вариант создания коптильни горячего копчения из холодильника, предоставленный на этом видео.

Подведем итоги

Если вы любите наслаждаться копчеными блюдами, но не имеете возможности приобрести коптильню из магазина, то можете воспользоваться этими советами и соорудить ее своими руками. Благодаря разнообразию вариантов, у вас есть выбор. Ориентируйтесь на собственные силы и умения. А благодаря обучающим видео это получится у вас еще лучше. Хотим предоставить вам еще один вариант создания коптильни для горячего копчения из баллона.

bouw.ru

Коптильня горячего копчения своими руками фото и видео инструкция

После процесса обработки продукты обладают приятным вкусом, неповторимым ароматом. Работа по копчению доступна только для того человека, кто учитывает правила обработки, соблюдает их.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Коптильня в саду

Из-за этого любители создают конструкцию самостоятельно. Для некоторых людей выбор ее простой: для них изготовление коптильни считается обычным делом. Это мастеровые люди. Изделия мастера делают их из разных материалов: кирпича, ведер, старых холодильников, бочек. Имея собственный участок, редкий огородник не пользуется возможностью иметь коптильню в саду. Главное при строительстве сооружения – создание безопасности для работы приспособления, умение чертить правильно чертежи.

Правила правильного копчения:

• дым должен поступать к продукту размеренно;
• обрабатываться продукт должен с каждой стороны;
• появление легкого дыма при процессе обязательно;
• для дымка характерен приятный запах, белый цвет.

Параметры сооружения не считаются значащими показателями, важнее правильность выполнения копчения. Процесс обработки выполняют при 70-120 градусах. Выбор приспособления для обработки зависит от предпочтения владельца, пригодности выбранной емкости, от объема обрабатываемой продукции. Также при изготовлении приспособления учитывают их размеры.

Коптильня – конструкция ответственная. Оборот дыма в ней выполняется за малое время, поэтому так важны требования к строительству. В ней коптят рыбу минут за 40, процесс обработки мяса продолжается намного дольше.

Работа заключена в образовании наилучшей температуры для нагрева щепы. При нужных показателях температуры компоненты начнут тлеть, появится большое количество дыма. Дно самого приспособления нагревают до 300-350 C. Этот параметр создаст опилкам замедленное тление.

Если верхний показатель температуры превысить, топливо начнет просто гореть, выделит канцерогены. На обрабатываемых компонентах появляется сажа, они становятся непригодными к пище. При процессе обработки древесина не должна обугливаться, иначе домашняя коптильня будет работать неправильно. В емкостях с крупными размерами процесс копчения рыбы происходит правильно.

Масса предотвращает перегревание сооружения. При правильном копчении появление легкого дыма от топлива считают хорошим признаком. Большое поступление дыма считается отрицательным признаком, он непременно попадет не туда, куда надо. Для горячего копчения постепенность поступления дыма к продукту – важный показатель.

Легкий дымок возле рыбы задержаться может лишь на определенный момент, но даже за этот период он пройдет в продукт равномерно. Полное окутывание дымом приспособления — хороший знак: значит, скопление поступающего дыма хорошее, рыбу почти не видно, и работа по копчению выполняется точно.

Производство

При создании конструкции надо знать, как в будущем она будет работать. Обычно внутри обустраивают по две камеры: одна — та, в которой размещают продукты, а во второй укладывают опилки. Во многих приспособлениях их совмещают. В начале производства надо начертить чертежи, эскиз с правильными параметрами, только потом производить работу.

Знатоки говорят, что если она сделана своими руками, продукция из нее — мяско или рыбка — имеют особенный вкус.

Приспособление из ведер

Этот вид мини-коптильни рекомендуют для новичков. Создавая конструкцию, используют обыкновенное металлическое ведро, приспосабливают к нему крышку. На его днище размещают решетчатые приспособления, в верхней части ведра делают отверстия, предназначенные для того, чтобы можно было вставить прутки, имеющие крючочки. Именно на эти крючки подвешивают рыбу, чтобы прокоптить.

В теле крышки проделывают дыры, чтобы дым мог свободно выходить. Затем коптильню с топливными компонентами устанавливают на огонь. После нагревания компоненты топлива начинают понемногу тлеть. В это время подвешивают рыбу. Огонь требуется лишь для поддержки температуры, его большое пламя воспрещается. Рыбка готовится минут 30-40, мясо требует более длительного процесса.

Важно! Если погода в период работы стоит пасмурная, идут дожди, то пламя создают небольшое.

Приспособление из бочки из металла

Если требуется обработать большое количество продуктов, используют более объемную тару — бочку металлическую. Коптильня из бочки — сооружение вместительное. Способ изготовления простой:

• вначале ее обжигают от красочных включений. При обжиге пятен бочку размещают на костер, оставляют на 60 минут, красочные пятна обгорают полностью;
• высоту размещения определяет возможность вставки стакана. Если она выполнена из древесины, стаканы защищают тканью из асбеста от перегревания;
• изготавливают крышку, применяя фанерные куски. Для более качественного ее прилегания сверху размещают тяжелый груз.

После этого в течение 60 минут дымоход прогревают, это время необходимо для сгорания опилок. Для процесса горения применяют паяльную лампу, за неимением — газовую горелку. Ее пламя отслеживают, не допуская лишней задымленности. Как только бочка остывает, продукты тут же достают. Вначале их проветривают, удаляют несгоревшие опилки, затем используют в пищу.

Из холодильника

При начале работы удаляют элементы пластика, морозильное устройство, оставляют корпус, решетчатые полки. Корпус должен быть цельным, трещины латают кусками металла, вырезанными из цельного материала, осматривают для проверки герметичности.

На дно холодильника ставят электрическую плиту, ее шнур включают в розетку электросети. Через три минуты плиту отключают. На спирали плитки насыпают щепу, ее слой — три сантиметра. Копчение с закрытыми дверцами происходит на протяжении шести часов, для мясных продуктов используют другое время, более долгое. Мясную продукцию для копчения размещают на решетках, иногда подвешивают.

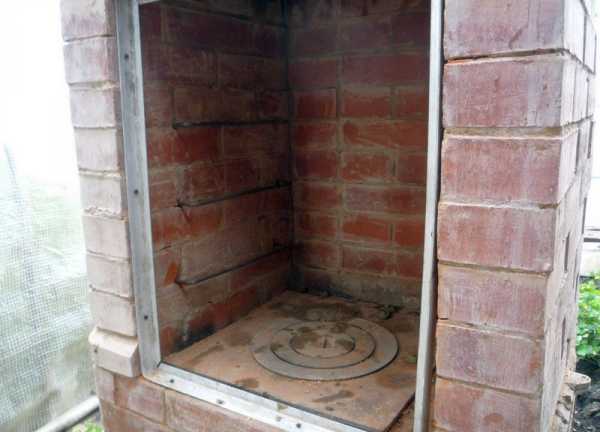

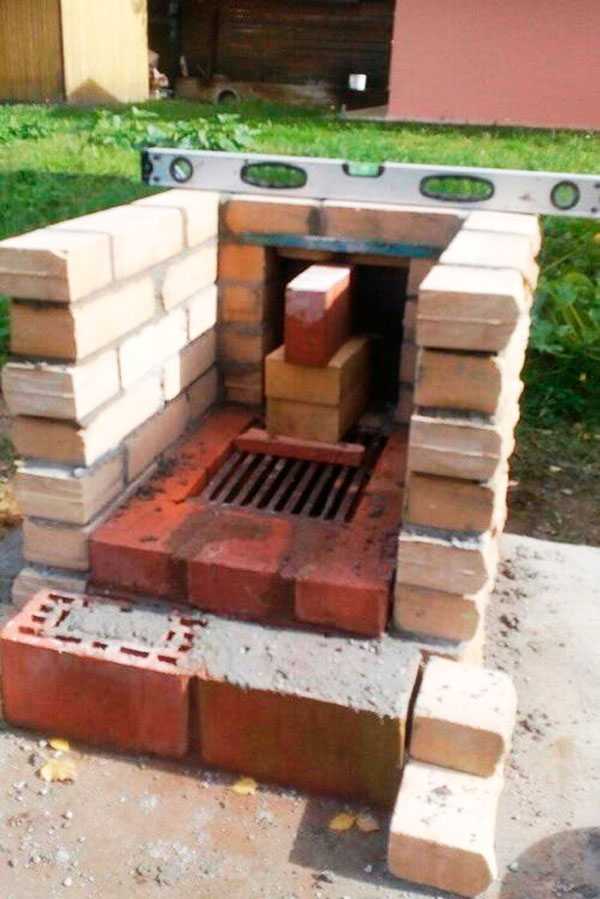

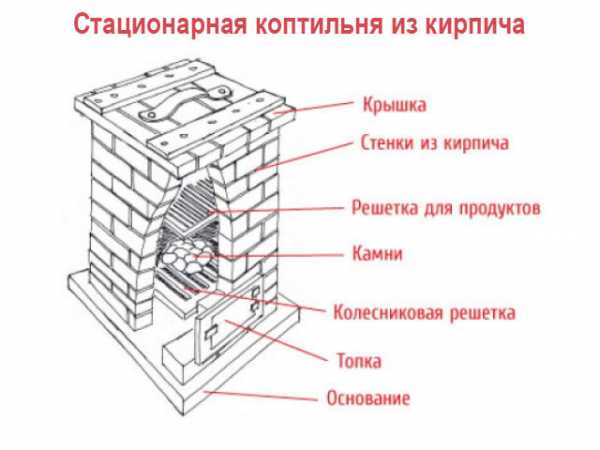

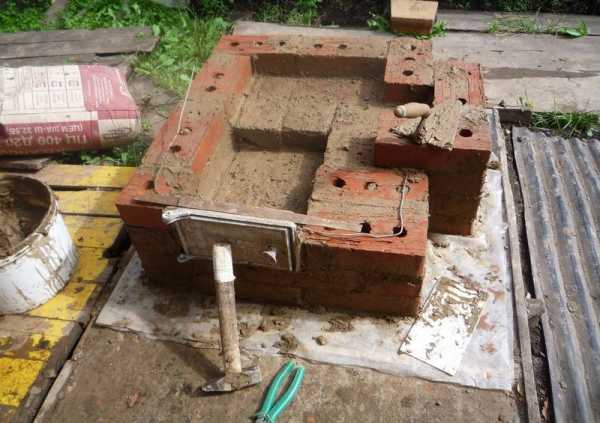

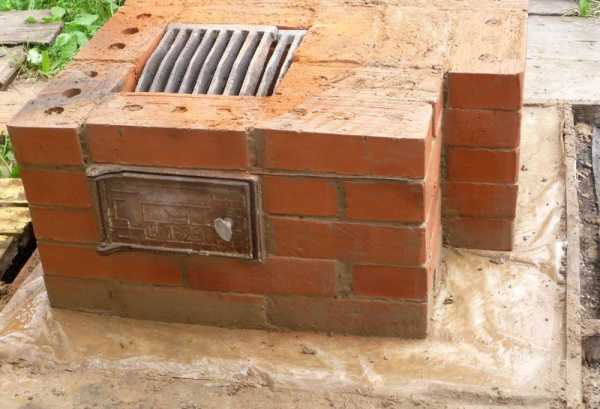

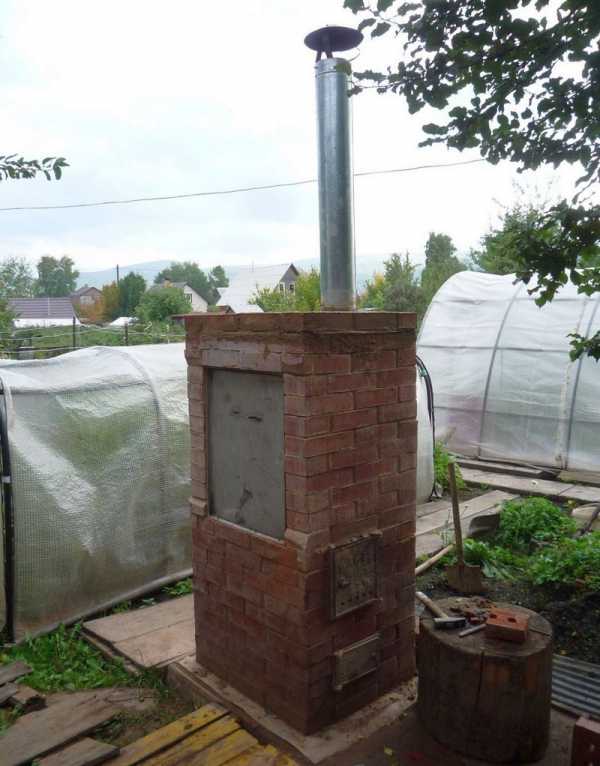

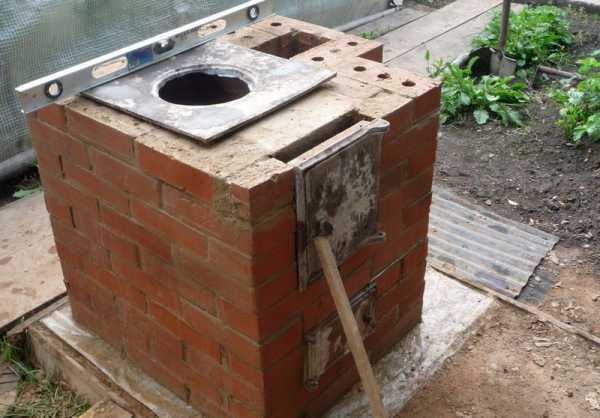

Строим из кирпичей

Сооружение своими руками из кирпича схоже по виду, действию со старинной русской печью, только вместо крышек используют дверцу из древесины. Ее обкладывают глиняным составом, прикрывают листом железа, чтобы она не осыпалась. Для сооружения изготавливают укрепленный фундамент. Параметры конструкции определяют предварительно, кладку ее выполняют, используя керамический кирпич.

Параметры коптильной камеры зависят от объема, который предполагается обработать. Камера кирпичного сооружения должна быть более топки примерно вдвое. Коптильни создают только из керамического кирпича. Затем создают приспособление для воздуховода, равного 1⁄4 высоты кирпичной кладки, места стыков защищают при помощи воротникового элемента.

Над входом воздуховода обустраивают дренаж как для топки. Окружающее пространство на грунте уплотняют. Подготавливают крышку металлическую, древесную. Для герметизации крышки используют мешковину. При обработке крышку снимают, размещают в приспособлении топливо, разводят огонь. Затем ее помещают на место, оставляя малое отверстие: оно предназначено для поступления воздушных масс.

Дым в приспособление проходит через воздуховод. Как только из топлива образуются угли, добавляют щепу от деревьев. Затем внутрь размещают продукты — мясо, сало или рыбу. Как только камеру полностью заполнит дым, тут же крышку прикрывают. Продолжают копчение, для выполнения полного процесса требуется около 60 минут.

Используем пустой баллон

Если владелец пользуется сжиженным газом в баллонах, наступает момент, когда баллон становится непригодным для дальнейшего использования. Вещь становится ненужной, но можно найти ей применение.

Осторожно! Газовый баллон может быть использован только после полного удаления из баллона сжиженного газа. По правилам, выпускать конденсат из баллона может только специалист – газовик. Конденсат в баллоне находится под давлением.

В дальнейшем баллон используют как металлическую емкость. Вначале пустой баллон на присутствие давления в нем обрабатывают мылом с кисточкой. Если внутри баллона нет давления, мыло пузыриться не будет, баллон безопасен. Отпиливают вентиль. Его хорошо промывают, наполняя водой. Когда внутри баллон очистится, делают приспособление для коптильни. Боковины баллона разрезают, но не полностью.

Так образуют стены. Приваривают петли для будущих дверок. Когда они будут сделаны, боковины разрезают полностью. Спиливают 1\2 дна. Изготавливают топку, применяя листы железа, приваривают ее к баллону. Делают пробное протапливание печи, затем  конструкцию используют по назначению.

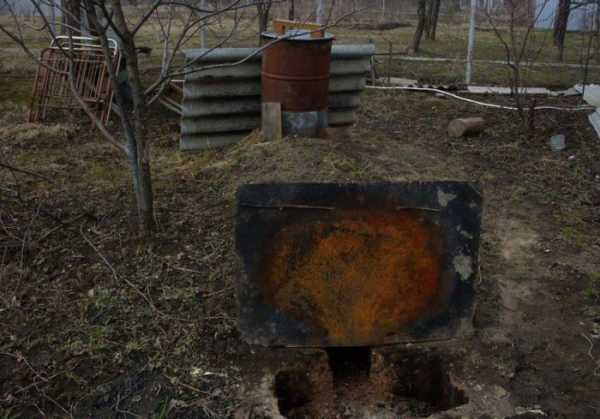

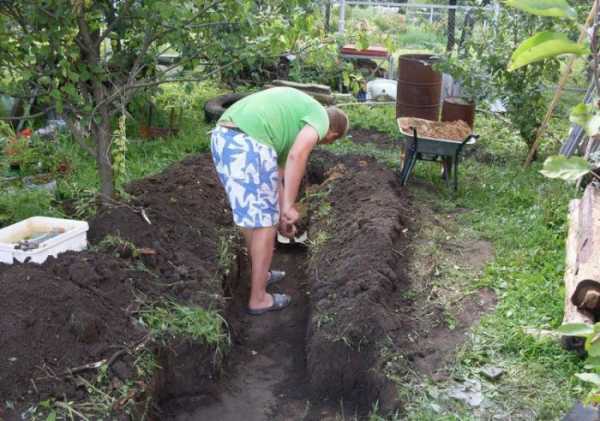

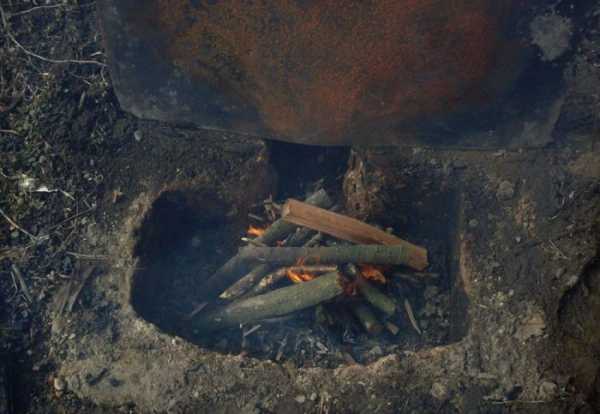

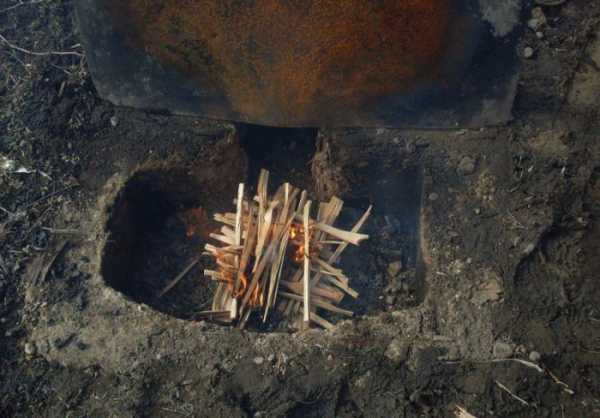

Коптильня для походов

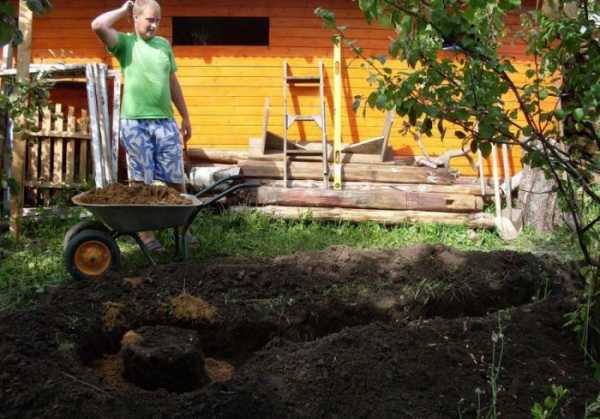

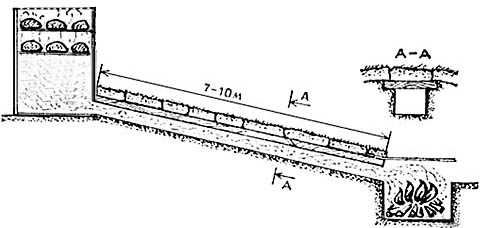

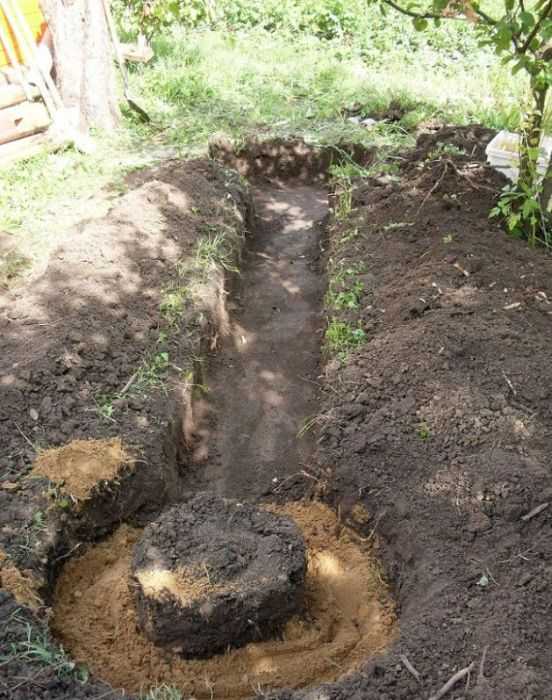

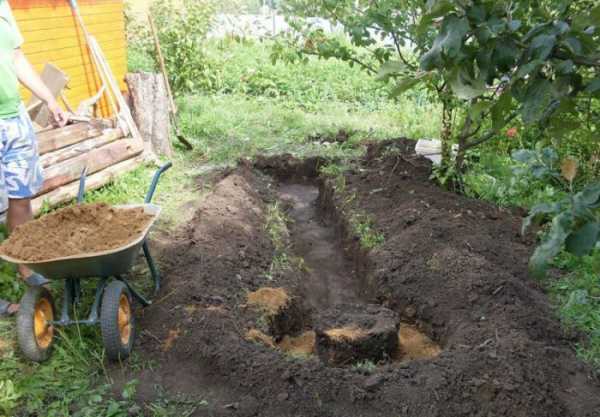

Большой улов рыбы – как раз тот момент, когда требуется коптильня. Пока рыба не испортилась, ее требуется прокоптить. Изготовить конструкцию просто, достаточно выкопать яму глубиной 45 см, диаметром 35 см. Она требуется для отходящих дымов. Затем копают траншею — это дымоход коптильни. Другую ямку копают для горения топлива. Результат приспособления – две ямки, соединенные траншеей.

Дым от первой ямы, где существует огонь, по дымоходу проходит в расположение второй ямки, где уже расположена рыба. Траншею закрывают ветками, желательно — смоченными водой, немного присыпают грунтом. Отверстие с переменой дыма в грунте слегка приподнимают, в таком положении он не станет расходиться по сторонам. Как только будет создана труба для ямы выхода, отверстия закрывают грунтом. Результат – получается отличное походное устройство.

Чем лучше топить

От их правильного отбора топочного сырья полностью зависят вкусовые качества готового продукта. Знатоки рекомендуют использовать щепу, опилки от пород деревьев: осиновых, ясеневых, ольховых, дубовых, буковых. Наилучший аромат для копченых продуктов создают фруктовые деревья, кустарники — вишневые, грушевые, абрикосовые, яблоневые. Самый лучший аромат создают опилки, щепа которых изготовлена от можжевельника.

Важно! Щепу березовую, хвойную не используют. Компоненты придают продуктам горьковатый вкус.

В качестве добавки для получения наилучшего аромата используют ветви винограда, придающие продуктам пряный вкус. Все виды компонентов добавлять можно после перемешивания. От выбора деревьев зависят также цвета копченостей. Если используют разные виды опилок, щепу, то цвет их будет разнообразным.

Например:

• щепа красного дерева ингредиентам дает золотистый цвет;
• ольхи, дуба – коричневатый, темно-желтый;
• стружка граба придает необычный цвет, влияет на вкусовые ощущения.

Древесина для процессов используется только во влажном состоянии. Просушенные опилки не приумножают задымленность, сгорают замедленно, отложения сажи оседают на копченостях. На количество израсходованных опилок оказывают влияние: параметры сооружения, объем для обработки.

Важно! По правилам на три кг продукта используют горсть опилок.

Такой дозы достаточно для задымления компонентов через 15-20 минут. Именно за этот период древесина выполнит свое предназначение – впитается в копчености, они приобретут неповторимый запах. Использование лишнего количества опилок при копчении считается вредным действием, повышает опасность.

Содержание и уход

Как все принадлежности для обработки продуктов, эти коптильни или другие требуют определенного ухода. Их содержат в чистоте, если собираются использовать предметы неоднократно. Если использование приспособления не предполагается, утилизируют в определенное место.

Наибольшее предпочтение для изготовления имеет нержавеющая сталь. Затем идет кирпичное сооружение, другие металлические емкости. Чтобы изготовить конструкцию правильно, требуются опыт, инструмент, чертежи.

Надо заранее решить: какой будет конструкция: переносной или стационарной, определить ее параметры, хотя они на качество приготовления никакого влияния не оказывают.

Требования к конструкциям – герметичность, удобство использования, плотно прилегающая крышка. Она должна быть «легкоуправляемой», чтобы при копчении уходило меньше дыма из емкости. Копчености готовятся из-за дыма, его выделяют опилки, щепа, если их хорошо прогреть.

Надо чтобы эти ингредиенты не воспламенялись, а тлели постепенно. Если нет термометров, мастер ориентируется на свой опыт. Для новичка термометры обязательны. При постоянной работе металл деформируется, крышка утрачивает герметичность. Поскольку главное условие при работе – соблюдение непроницаемости камеры копчения, деформированное изделие надо либо менять, либо делать новое.

Изготовив коптильню своими руками, вы будете наслаждаться неповторимым вкусом ароматных, пахнущих свежим дымком продуктов.

rozarii.ru

Коптильня холодного и горячего копчения своими руками: как сделать в домашних условиях

Копченые продукты широко используются и многими любимы. Процесс их приготовления подразумевает обработку дымом. Это несложно сделать и в домашних условиях, при знании технологии и наличии специального устройства (например, покупной электрокоптильни).

Такое приспособление можно оборудовать самостоятельно — достаточно изучить принцип работы, выбрать тип коптильни (горячего или холодного копчения), составить чертеж и определить размеры.

Принцип холодного и горячего копчения

Во время копчения происходит обработка продуктов питания дымом. При таком приготовлении удаётся сохранить витамины и полезные микроэлементы, но уничтожить болезнетворных бактерий и паразитов. Копченые продукты сохраняются длительный срок, поскольку дым оказывает консервирующее действие. Конечный результат приготовления зависит от того, насколько была соблюдена технология копчения — необходимо следить за равномерностью нагревания, температурой и количеством дыма.

Коптить можно при разных температурах. Согласно этому выделяют два вида копчения:

1. Холодное. В этом случае удается получить наиболее вкусные продукты. Но для успешного результата необходима предварительная подготовка. Обработка осуществляется при температуре от 25 до 45 градусов. Длительность может составлять несколько дней.
2. Горячее. Этот способ отличается быстротой и удобством. Для того чтобы приготовить мясо или рыбу, достаточно 4 часов. Температура воздействия варьируется от 50 до 100 градусов. Недостатком способа является то, что приготовленные таким образом продукты быстро портятся.

Обычно коптильни ориентированы на один из этих двух способов тепловой обработки. Но встречаются и универсальные приспособления, являющиеся усреднённым вариантом.

Отличие разных видов копчения:

Типы коптилен

Перед тем как заниматься устройством коптильни, нужно определить, какая разновидность изделия нужна. Это зависит от частоты предполагаемого использования, от места ее расположения и других обстоятельств.

Основными типами коптилен можно назвать:

1. Вертикальная (шахтная). Такое устройство отличается простотой монтажа. Для него не требуется много места. Оно имеет вид канонического шалаша, в котором продукты для копчения располагают в верхней части. Недостатком приспособлений такого типа являются трудности с регулированием дымообразования. Также в таких коптильнях нельзя использовать метод окуривания.
2. Горизонтальная (туннельная). Такую коптилку устроить достаточно сложно. Для установки необходим особый участок земли — со склоном. Дымогенератор в этом устройстве находится в специальной камере, что позволяет обрабатывать продукты при любой погоде. В зависимости от того, насколько длинным делается канал, есть возможность использовать приспособление как для горячего, так и для холодного копчения.

Также выделяются типы изделий согласно виду обработки. Встречаются коптильни горячего и холодного копчения, особенности конструкции которых необходимо учесть при сооружении в домашних условиях.

Как сделать коптильню своими руками — пошаговые инструкции

Самодельная коптилка для рыбы или мяса может функционировать ничуть не хуже магазинного варианта при знании технологии ее создания. Предварительно необходимо подумать, коптильню какого типа хотелось бы иметь и куда ее установить. После этого можно разработать чертежи и подготовить материалы.

Вариант чертежа самодельной коптильни холодного копчения на фото:

Чертежи дымогенераторов для коптильни:

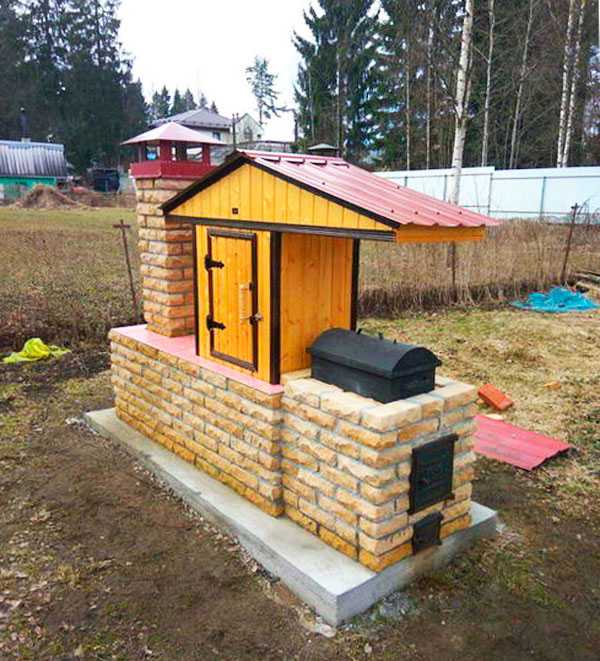

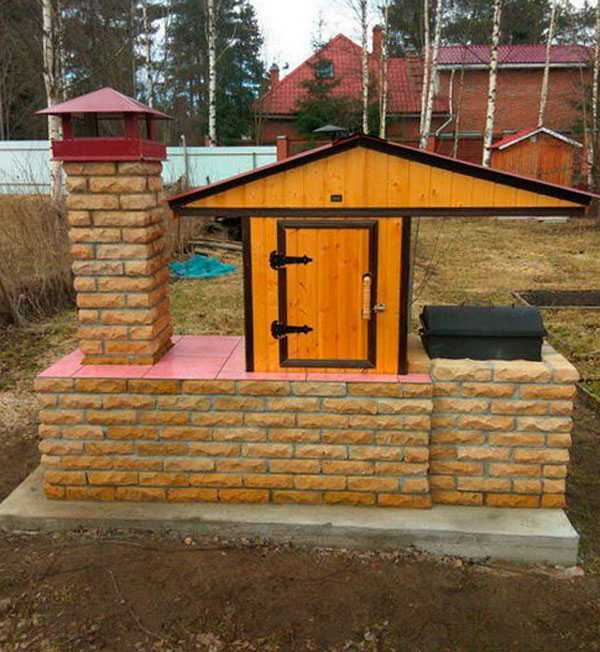

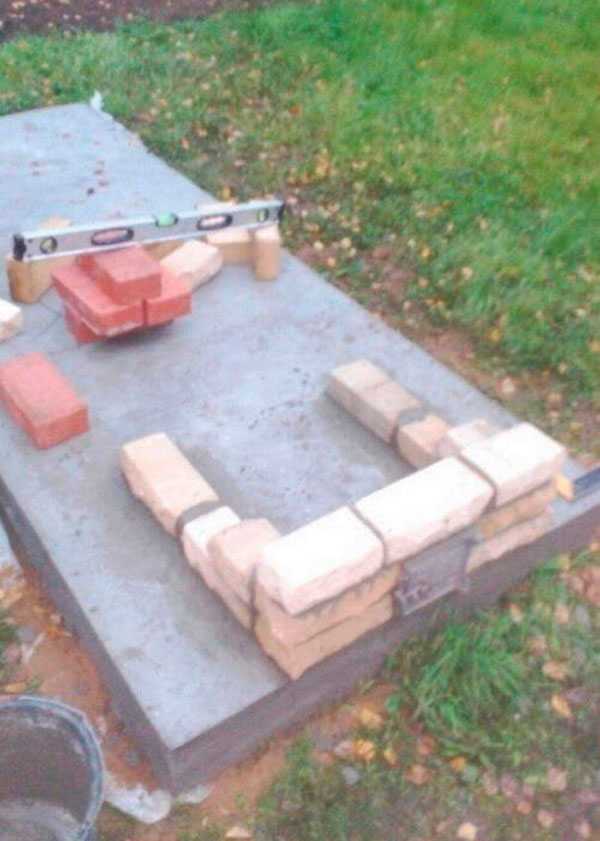

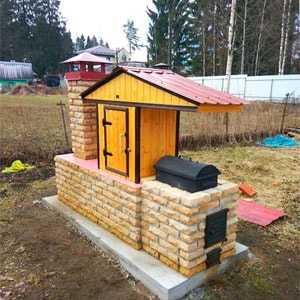

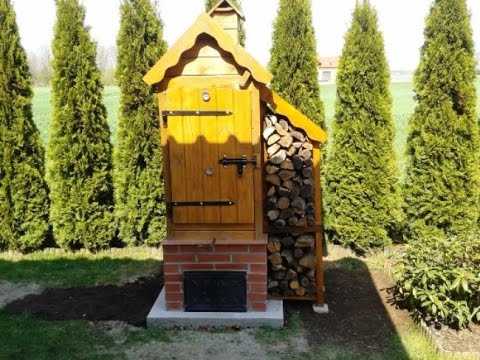

Стационарная

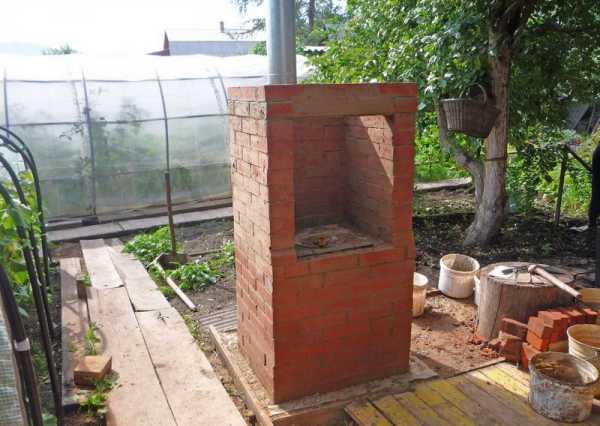

Такие коптильни чаще всего делают из кирпича или камня. Усилий для их изготовления требуется немного, но очень важно соблюсти технологию. Эти сооружения можно использовать для обоих типов копчения.

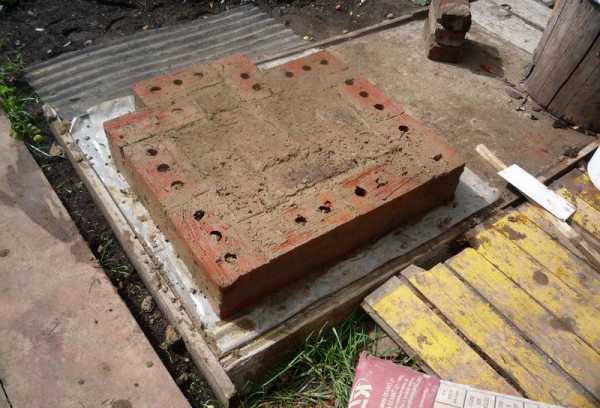

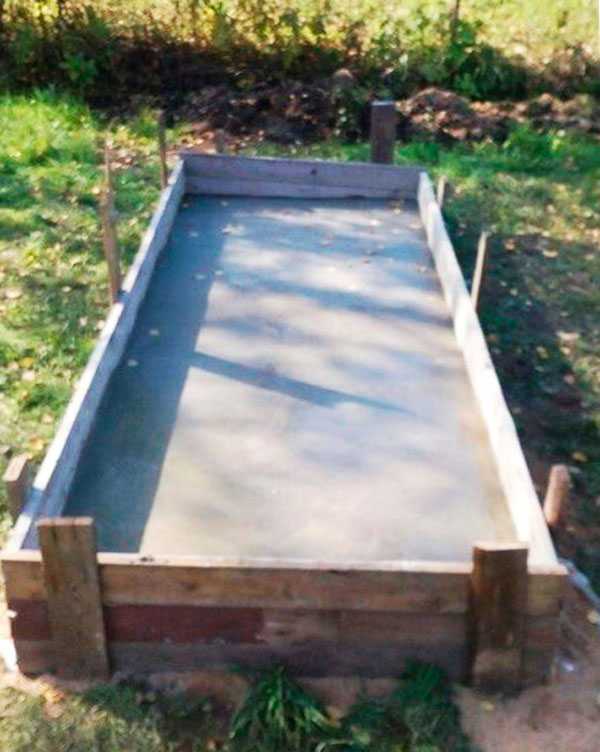

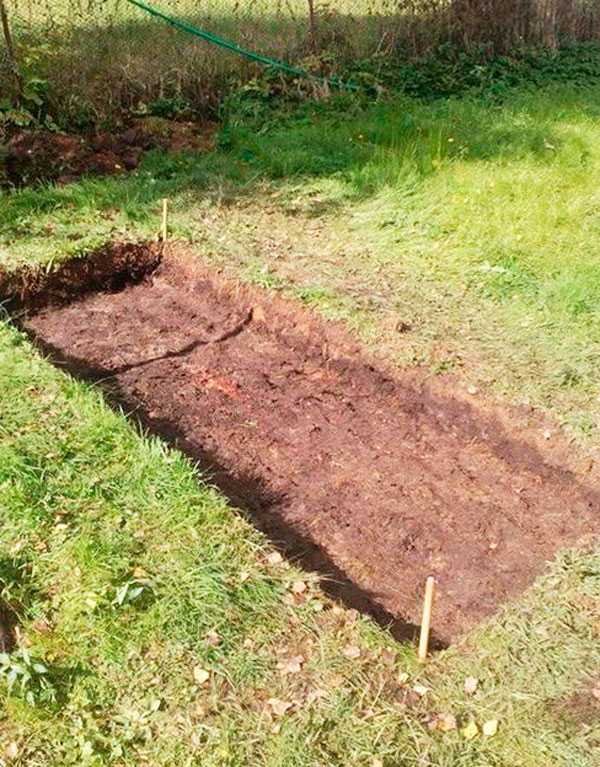

При сборе такой конструкции необходимо заложить фундамент. Непосредственно на земле коптилку делать не стоит, поскольку под тяжестью грунт может осесть, что ведет к разрушению. Иногда фундамент стоит укрепить арматурой.

После создания фундамента закладывают нижнюю часть стен и проводят тоннельный дымоход. В длину он может достигать 2 метров. Трубу рекомендуется утеплить — для этого можно воспользоваться стекловатой.

Сооружение должно быть полым. Топку и печь нужно строить из огнеупорного кирпича, поскольку именно там будут самые высокие температуры. Другие элементы устройства можно изготавливать даже из декоративных кирпичей.

Вторую часть сооружения отделяют от первой бетонной плитой либо стяжкой. Желательно укрепить ее стальной арматурой. Нужно выделить две камеры. Одна будет использоваться для копчения, другая станет основой для печи.

Далее выстраивают печь. Плюсом такого сооружения является универсальность. Его можно применять в качестве коптильни, также она годится для запекания продуктов и приготовления барбекю.

Коптильная камера должна размещаться рядом с дымоходом. Дополнительная отделка ей не требуется. Единственным условием является наличие плотной двери. Важна герметичность, а изготавливать ее лучше из дерева.

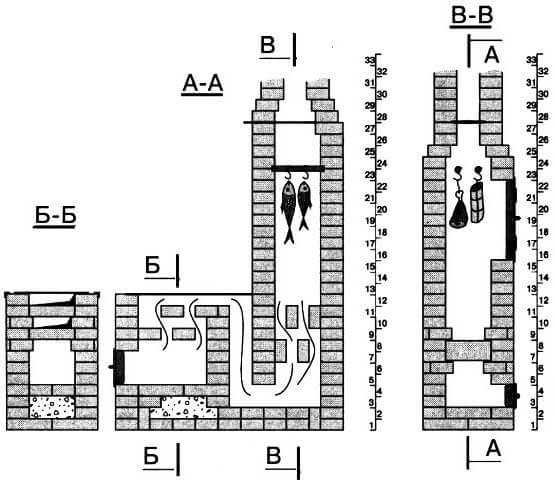

Вариант коптильной камеры, чертеж:

Сверху к коптильной камере присоединяют трубу для отвода дыма. Выбирать тип копчения можно за счёт регулировки тяги. Малый огонь и интенсивная тяга обеспечат холодное копчение, а при сильном огне и ограниченной тяге будет осуществляться горячее копчение.

Дымоход для такой конструкции лучше создавать из металла. Пористые материалы склонны поглощать вредные вещества, что отражается на качестве еды. Металлический дымоход периодически нужно чистить от сажи.

Пошаговое строительство коптильни из кирпича своими руками на видео:

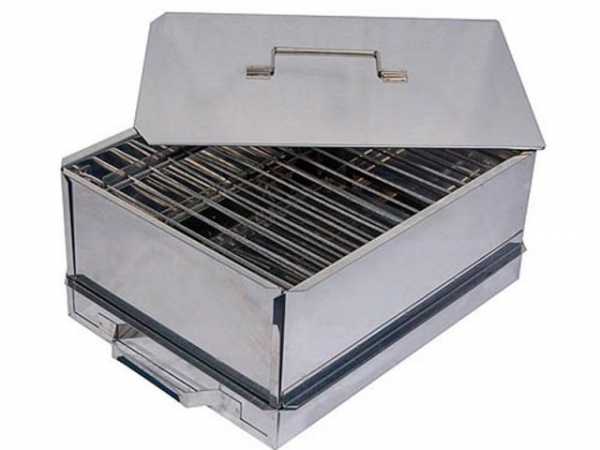

Походная

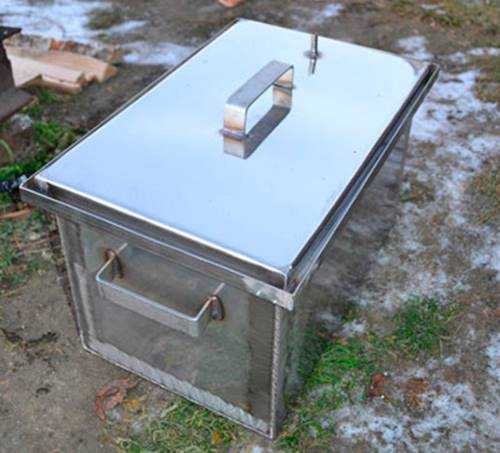

Переносные коптильни отличаются удобством. Их можно использовать на даче или дома, их нередко берут с собой на природу. Лучше всего в качестве походного устройства применять мини-коптилку, выполненную в виде закрывающегося ящика. Ее несложно соорудить самостоятельно. Она удобна для перевозки, а температуру в ней можно поддерживать на уровне 70 градусов. Принцип обработки продуктов в таком приспособлении — полугорячий. После ее воздействия еду можно хранить около 3 дней.

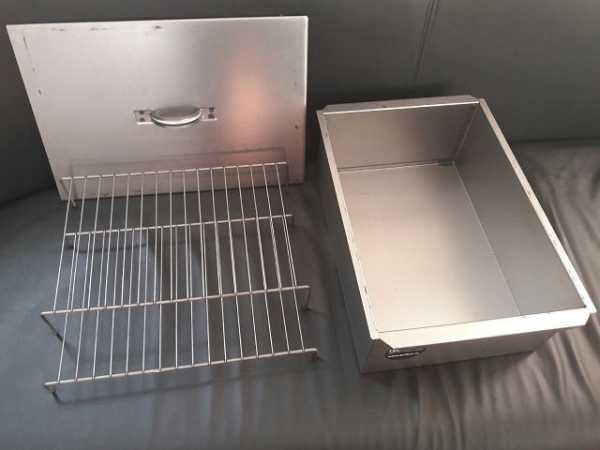

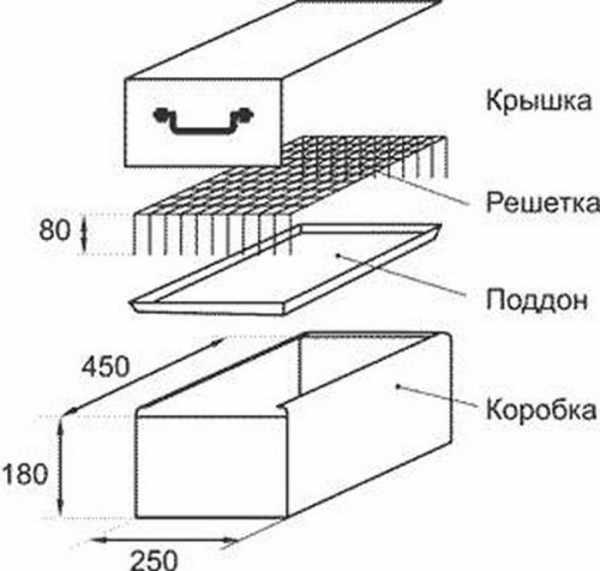

Конструкция состоит из ящика и крышки. Внутри находятся решётки и поддон для оттока жира. Древесную стружку сыплют на дно, после чего коптилку размещают на костре. Опилки тлеют, и дым от них оказывается в камере, обрабатывая продукты. На крышке можно создать гидрозатвор и отверстие для выведения дыма.

Изготавливают коптильню из листов нержавеющей стали. Толщина материала должна быть не менее полутора миллиметров. Решетки надо выбирать те, что снабжены нержавеющим покрытием.

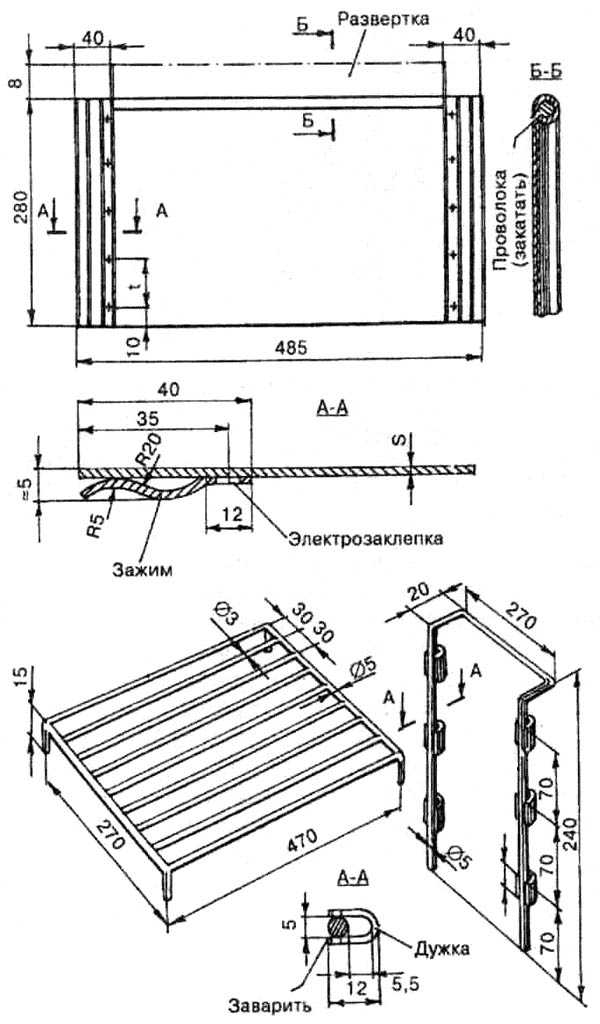

Чертеж походной конструкции:

Вариант походной коптильни без инструментов и материалов:

Простейшая коптильня горячего копчения

Простую домашнюю коптильню горячего копчения удается оборудовать из стального ведра. Для конструкции потребуется две решетки, сделанные из нержавеющей стали. Первую располагают на уровне 10 см от дна, другую немного выше. Опилки сыплют на нижнюю часть ведра, а саму конструкцию размещают на костре.

Плюсом коптилки можно назвать простоту ее устройства, а также мобильность. Недостатком являются небольшие размеры, которые не позволяют готовить много продуктов одновременно.

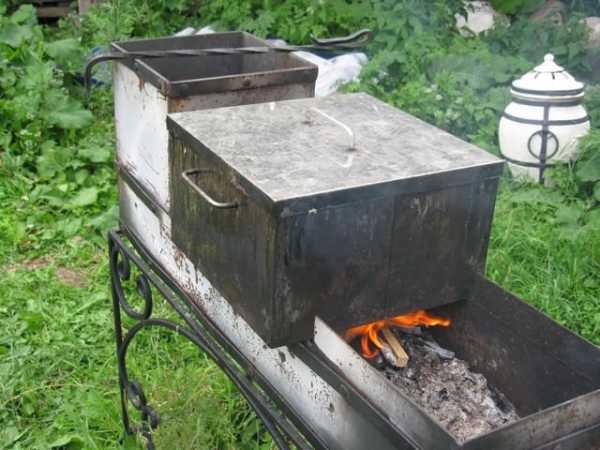

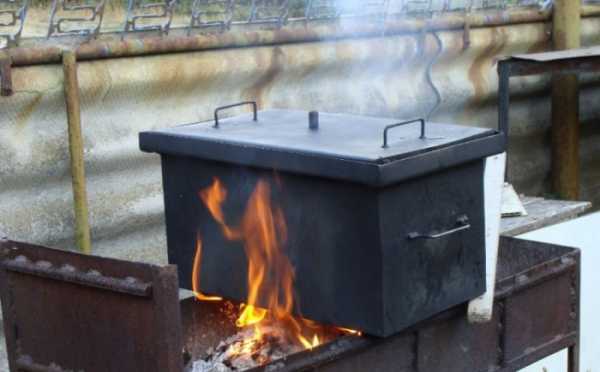

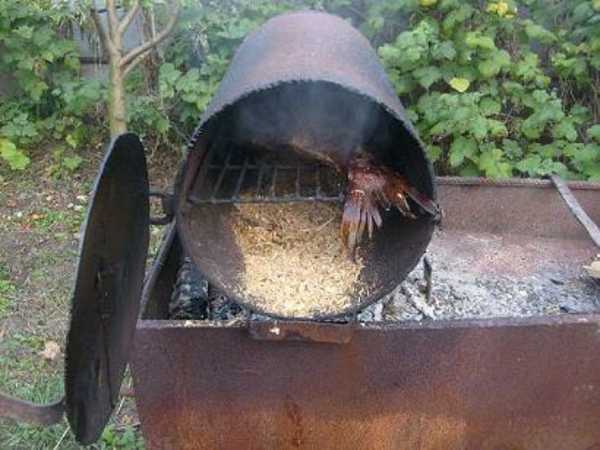

На мангале

Быстро создать своими руками коптильню горячего копчения можно из металлической трубы. В неё помещают решетку, под которую сыплют опилки. Продукты для обработки выкладывают на решётку, а трубу располагают на мангале. Обязательно нужно герметично закрыть сооружение. Такие конструкции создаются быстро и особенно актуальны во время пикника.

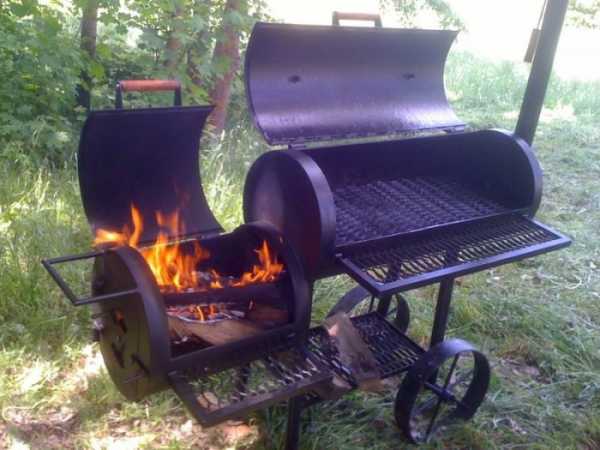

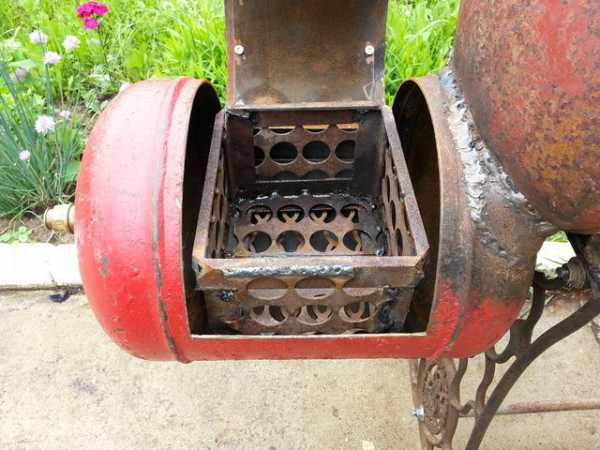

Из газового баллона

Более трудным вариантом является изготовление устройства из газового баллона. Перед началом работы нужно выпустить из него остатки газа и отпилить вентиль. Далее следует слить газолин и сжечь. Баллон тщательно моют, после чего можно приступать к конструированию коптильни.

В одной из стен прорезают дверь, через которую будут загружаться продукты. Держаться она должна на приваренных петлях. В нижней части баллона положено выпилить кусок, чтобы сделать заготовку для топки. Сама топка собирается из металла. Ее приваривают к баллону и прокаливают на огне.

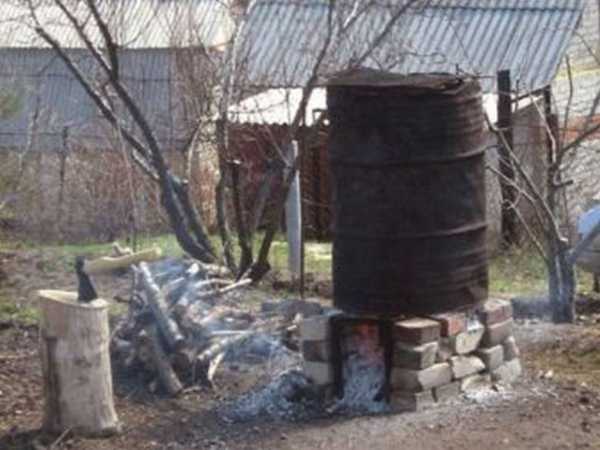

Коптильня из бочки

Популярным вариантом коптильни холодного копчения является сооружение из бочки, которое нетрудно сделать своими руками. Для его сборки понадобится старая металлическая бочка. Благодаря крупным размерам, эту конструкцию можно снабдить решетками и крюками для расположения продуктов.

Можно устроить коптилку из бочки, подходящую для холодного или горячего копчения. Для первого варианта коптильную камеру располагают на расстоянии от очага. А для обработки пищи горячим дымом очаг располагают прямо под бочкой.

Не менее популярен вариант сооружения, который делают из двух одинаковых бочек. Их приваривают друг к другу в виде буквы «Т». Нижняя емкость предназначена под будущую топку. В ней вырезают проем и устанавливают дверь. В самом низу размещают жаровню, куда станут загружаться опилки. Вторая бочка станет камерой для приготовления. Внутри нее фиксируют крепкую решётку для продуктов.

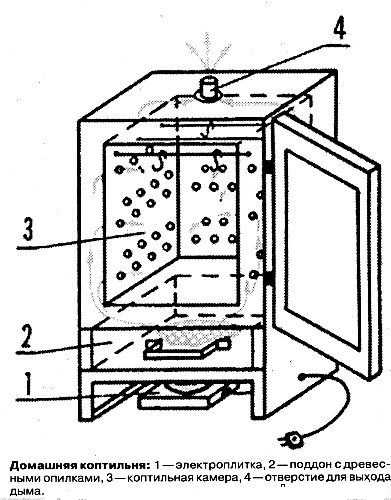

Коптильня из холодильника

Удобной разновидностью коптилки можно назвать изделие из старого холодильника. Из него нужно убрать электрические элементы, после чего коробка может стать вместительным устройством для копчения продуктов.

В верхней части холодильника проделывают небольшое отверстие, через которое будет удаляться дым. Решетки располагают внутри, предварительно установив на стенах уголки-держатели. Можно добавить крюки для развешивания продуктов. Под всем этим необходимо разместить поддон для жира.

Очень важно, чтобы дверца этого устройства хорошо закрывалась и не пропускала воздух.

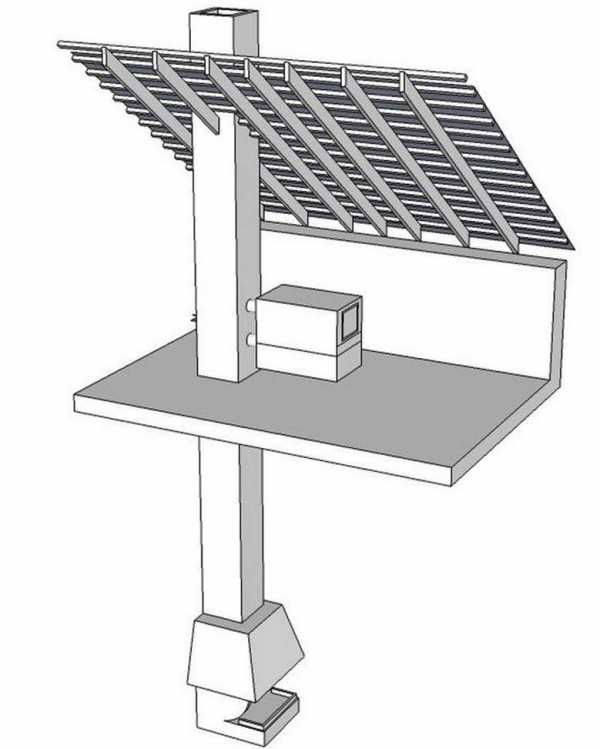

Как обустроиться на чердаке?

Если лучшим вариантом коптильни для квартиры являются переносные устройства, то в доме можно выделить специальное помещение для ее установки. Очень часто для этих целей используют чердак.

Коптилку можно присоединить к дымоходу печи или камина. Это позволит одновременно обогревать дом и готовить любимые блюда.

Дрова и щепа — какие нужны?

Вкус приготовленных продуктов зависит от типа древесины, которая сжигается для появления дыма. Универсальным видом древесины является ольха — такую щепу можно жечь для обработки овощей, рыбы и мяса.

Березовые или ивовые опилки подходят для дичи или болотной рыбы. В процессе копчения красного мяса применяют дуб.

Яблоневая либо вишневая щепа нужна для ягод, сыров, орехов или овощей. Чтобы в процессе приготовления продукты не размокли, следует соблюдать требования относительно влажности древесины. Этот показатель не должен превышать 15%.

1decor.org

Коптильня горячего копчения своими руками видео и фото. Инструкция и чертежи

Содержание статьи:

Особенности устройства и работы коптильни горячего копчения

Принцип работы коптильни довольно простой. На дно кладут мелкие щепки или крупные опилки. Продукт, который будет коптиться, размещают на специальной решетке или вертеле на некотором расстоянии от древесного наполнителя. Коптильню закрывают, а затем ее помещают на огонь или его разводят снизу. При нагревании щепа выделяет сильно нагревающийся дым. Продукт одновременно обрабатывается высокой температурой и пропитывается компонентами дыма, создающими особый вкус.

Коптильня горячего копчения может быть двух видов:

1. Стационарная – размещается на кирпичном фундаменте. Под коптильней с продуктами делают топку. Температура воздействия составляет от тридцати пяти до пятидесяти пяти градусов.
2. Переносная – компактная емкость, которая изготавливается из черной стали или нержавейки. Состоит она из корпуса, оснащенного ручками, крышки и решетки. У корпуса имеются стенки и дно, которые соединены между собой сваркой. Они выполнены из листовой стали. Решетка размещается посередине корпуса или несколько выше. Ряд моделей оснащают поддоном для сбора золы.

Коптильня горячего копчения из кирпича своими руками

Рассматривая способы, как сделать коптильню своими руками, выделяют несколько основных направлений. Чтобы получить наиболее долговечное сооружение, следует использовать кирпич.

Этап первый: подготовка основания

Кирпичная коптильня для горячего копчения обладает существенным весом, поэтому для нее требуется устойчивое основание. Место выбирают так, чтобы оно находилось в стороне от других построек. Это увеличит пожарную безопасность и не позволит дыму проникать в жилые помещения.

Горячая коптильня своими руками. Фото

Для обустройства фундамента выкапывают яму глубиной около тридцати сантиметров. В нее рядами укладывают пустотелые бетонные блоки. Стыки между блоками заполняют раствором бетона. Каждый следующий ряд материала располагают поперек предыдущего. Это обеспечит дополнительную прочность.

В блоки устанавливают арматуру, а затем пустоты заливают бетоном. Самый верхний слой основания выкладывают из цельных бетонных блоков.

Этап второй: изготавливается нижняя часть кирпичной коптильни

Сроки службы печи-коптильни из кирпича должны быть весьма значительными, поэтому следует внимательно выбрать материал и правильно его уложить. Для возведения коптильни горячего копчения своими руками потребуются следующие материалы:

• бетонные блоки и строительный кирпич;
• шамотный огнеупорный кирпич;
• облицовочный кирпич;
• каменная вата.

После подготовки материалов сначала возводится нижняя часть сооружения. Схема работы рассмотрена ниже.

1. На поверхность фундамента выкладывается слой строительного кирпича. На него кладут уже слой огнеупорного шамотного.
2. Задняя и боковые части сооружения выкладывают из бетонных блоков. Очень важно, чтобы по бокам остались отверстия, имеющие ширину в один блок. Они нужны для доступа воздуха. На боковых сторонах будущей коптильни устанавливаются поддувала.
3. Внутри пространство печи обкладывают шамотным кирпичом, оставляя открытыми боковые зазоры. Передняя стенка изготавливается из облицовочного кирпича, в ней оставляют пространство для установки дверцы. Снаружи боковые и задняя части обкладываются облицовочным кирпичом, чтобы придать печи привлекательный внешний вид.

Коптильня горячего копчения из кирпича своими руками. Пошаговые фото

На этом в пошаговом изготовлении коптильни заканчивается второй этап, т.е. нижняя часть сооружения закончена.

Этап третий: выкладка верхней части и монтаж дверцы

Далее в инструкции по изготовлению коптильни рассматривается закрепление дверцы и изготовление верхней части печи.

Сначала размещается на постоянное место дверца и закрепляется. Это помогает определить, где именно должны находиться полочки для решеток.

Внешние стенки выкладываются из бетонных блоков, а изнутри обкладываются шамотным кирпичом, который отличается устойчивостью к высоким температурам.

Промежуток между бетонными блоками и слоем шамотного кирпича следует заполнять каменной ватой. Теплоизолирующий слой препятствует потере тепла и в камере коптильни будет проще поддерживать нужную температуру.

Когда проем будет заложен кирпичом в один ряд, над дверцей выводят провод для электропитания фонаря. Провод необходимо тщательно изолировать, чтобы он не повреждался высокой температурой.

Далее выполняется переход к дымоходу. Для этого камера слегка сужается.

Этап четвертый: завершающий

Описания строительства кирпичной коптильни горячего копчения своими руками помогут возвести такое сооружение самостоятельно без особых проблем. После того, как верхняя часть будет сужена, выкладывается основание для размещения заслонки. Она помогает регулировать тягу для создания оптимальных условий приготовления.

Как сделать коптильню горячего копчения из кирпича. Инструкция с фото

После этого устанавливается дымоход, который обкладывается кирпичом. Сверху его закрывают сеткой и козырьком, чтобы внутрь не падал мусор. Далее монтируются дверки. При необходимости можно в двух верхних дверцах разместить градусники, чтобы отслеживать температуру приготовления.

Завершающие работы включают облицовку фундамента, установку фонаря.

Коптильня горячего копчения. Видео

Коптильня из корпуса ненужного холодильника

Нередко люди интересуются, как сделать коптильню своими руками из старых, отслуживших вещей. Отлично для такой цели подходит холодильник. Чтобы его превратить в коптильню, необходимо удалить все внутренние элементы, оставив только металлический корпус. Сверху проделывают отверстие для отвода излишков дыма, а с внутренней стороны закрепляют шесть штук уголков, которые располагают на разной высоте попарно.

На паре верхних рядов ставят решетки или крепят крюки. Самые нижние используют для поддона. Туда собирается жир, чтобы он не капал в опилки.

Чтобы коптильня своими руками из корпуса холодильника могла использоваться, внутрь, на дно получившегося металлического ящика ставят электроплитку. На нее помещают металлический поддон с древесной составляющей.

Дверь такой коптильни должна закрываться как можно плотнее. Доступ воздуха нарушит условия копчения.

Коптильня из старого холодильника своими руками. Видео

Коптильня из ведра своими руками

Для изготовления такой мини-коптильни применяют старые ведра из стали. В ведро устанавливают две сетки, изготовленные из нержавейки. Первую размещают на расстоянии в десять сантиметров от дна, а вторую через пять сантиметров после первой.

На дно укладывают стружку, опилки и мелкие веточки. Толщина слоя должна быть около двух сантиметров. На сетках размещают продукты.

Ведро плотно закрывают крышкой и размещают над огнем. Благодаря небольшим размерам копчение осуществляется очень быстро. Достаточно всего четверти часа после того, как появился первый дым, чтобы получить готовый продукт. Коптильню снимают с огня и некоторое время остужают.

Коптильня из ведра своими руками. Видео

Коптильня, сделанная из бочки своими руками

Этот вид коптильни схож с предыдущим принципом, но отличается большими размерами. В металлическую бочку необходимо установить решетки или пруты. Они должны находиться на двух уровнях. Снизу размещают поддон со щепой и прочей мелкой древесиной. Сверху размещают продукты. Их раскладывают или развешивают.

Бочку устанавливают на опоры и закрывают крышкой. Под ней разводят огонь. Такая коптильня проста в изготовлении, удобна и достаточно вместительна.

Коптильня из бочки своими руками. Видео

Самодельная коптильня из нержавеющей стали

Инструкция по изготовлению коптильни такого вида очень проста. Из листовой нержавеющей стали следует собрать конструкцию в виде ящика. Все швы свариваются, а внутрь привариваются уголки на двух уровнях. На уголки будут ставиться решетки для размещения продуктов.

На дно кладут мелкую щепу, ветки и опилки лиственных пород древесины. Продукты размещают на решетке, а саму емкость плотно закрывают крышкой.

Ящик-коптильню ставят на огонь или разводят под ним костер. Примерно через двадцать минут продукты будут уже готовы.

Коптильня из эмалированной кастрюли

Если в хозяйстве имеется старая эмалированная кастрюля, которая уже не подходит для приготовления еды, например, есть сколы эмали, то ее можно превратить в коптильню.

Рассмотрим пошаговое изготовление коптильни из кастрюли.

1. Возьмем старую эмалированную кастрюлю большого объема. Лучше от десяти литров.

2. На дно сыплем щепу. Ее можно купить готовую или приготовить самостоятельно. Ниже будет рассмотрено, как именно.
3. Далее размещаем сетку, которая должна находиться примерно посередине кастрюли. Вместо сетки можно взять металлическую пельменницу, которая отлично подойдет для такой цели.
4. На решетку помещают мясо, рыбу и прочее. Плотно закрывают крышку и кастрюлю-коптильню помещают над огнем. Через короткое время копченые продукты будут готовы.

Газовый баллон для самодельной коптильни

Если дома есть ненужный баллон из-под природного газа, то из него можно сделать удобную коптильню горячего копчения. Действия могут показаться несколько сложными, но они вполне осуществимы, достаточно следовать инструкции по изготовлению коптильни.

• Баллон надо вынести на улицу, вдалеке от жилых зданий и людей, чтобы там освободить его от газа, который в нем мог остаться, и выкрутить вентили. Проверить весь ли газ вышел можно при помощи мыльной воды. Ее наносят на открытый вентиль. Если состав не пузырится, то газа внутри нет.
• Сливают оставшийся газолин, но не на землю, а в металлическую тару. Затем ее сжигают.
• Баллон заливают водой и промывают, после чего можно приступать непосредственно к изготовлению коптильни.
• Поскольку требуется дверца для размещения продуктов, ее вырезают в центральной части. Разрезы делают не полными, чтобы металлическая пластина не выпала раньше времени.
• На местах крепления петель поверхность зачищают и их приваривают. Когда петли будут прочно держать дверь, разрезы доводят до конца.
• Дальше работают с дном баллона. Срезается выступающая полоса и спиливается половина дна.
• Из железа значительной толщины сваривают топку, которую затем приваривают к нижней части подготовленного баллона.
• Прежде чем загружать первые продукты, новую конструкцию прокаливают.

Коптильня горячего копчения из газового баллона. Видео

Новая коптильня из старой стиралки

Еще один вариант коптильни своими руками изготавливается из старой круглой стиральной машины. По внешнему виду она напоминает бочку. Обязательно следует обратить внимание, из какого металла в ней сделан бак. Если он алюминиевый, то такая машина для коптильни не подойдет. Требуется бак из нержавеющей стали.

Чтобы все сделать правильно, следуем инструкции по изготовлению коптильни.

Сначала из устройства убирают мотор, а также активатор, если он сделан из любого материала, кроме нержавейки. Далее внизу корпуса болгаркой вырезают отверстие топки.

Коптильня горячего копчения из стиральной машины. Фото

В бак достают из корпуса стиральной машины и заделывают имеющиеся различные отверстия. Их закрывают металлическими пластинами, которые крепят саморезами.

В бак, немного ниже его середины, устанавливают металлическую сетку. После этого его помещают обратно в корпус.

В крышке машины тоже есть различные отверстия, которые требуется заделать. Внутрь бака воздух должен проникать лишь в минимальных количествах.

После этого в бак помещают щепу для коптильни, на решетку кладут продукты и сверху закрывают крышку.

Внизу, где проделано отверстие топки, разводим костер. Время приготовления зависит от продукта. После первого появления дыма рыбу следует выдержать около двадцати минут, а мясу потребуется больше времени – примерно сорок минут.

Делаем щепу для горячего копчения

Чтобы эффективно закоптить мясо или рыбу методом горячего копчения, потребуется качественная щепа или опилки из соответствующих пород древесины. Сейчас есть возможность купить щепу для коптильни, но иногда интереснее сделать ее самому. От конкретного древесного состава зависит и вкус приготовленных копченостей.

• Правильный выбор древесины

Чтобы щепа и опилки придавали продуктам неповторимый вкус, надо особенно внимательно отнестись к выбору древесины. Не стоит использовать для этих щелей березу, поскольку при нагреве она выделяет деготь, а он придает весьма специфический вкус. Хвойные породы используются редко и только теми людьми, которые имеют определенные навыки копчения. Начинающим лучше обойтись без хвойных компонентов, способных придать горечь продукту. Не советуют выбирать для копчения и осину.

Универсальной древесной породой, которая активно используется для копчения, является ольха. Можно использовать щепу, опилки и тонкие ветки.

Хороший эффект дают дуб и бук. Но деревья этих пород для заготовки щепы найти непросто.

Для копчения хорошо подходит древесина садовых деревьев. Используются яблоневая, грушевая и вишневая щепа.

При желании можно экспериментировать и смешивать древесные компоненты разных пород и размеров. Но в самом начале стоит поучиться горячему копчению с однокомпонентной щепой.

• Щепа своими руками

Чтобы сделать щепу для копчения самостоятельно, потребуется полено из подходящего дерева (ольха, дуб, яблоня и другие). Для измельчения подготавливают удобный топорик, поверхность, на который будет выполняться рубка и емкость с чистой водой.

Если в качестве сырья выбраны плодовые деревья, то совсем не обязательно вырубать дерево в саду. Достаточно собрать ветки, оставшиеся после ежегодной весенней обрезки.

Древесину надо подсушить. Ее влажность должна быть в пределах от пятидесяти до семидесяти процентов. Также стоит очень внимательно отнестись к ее качеству. Если есть признаки повреждения плесенью, другими болезнями или дерево было обработано химическими препаратами, то от него следует отказаться. Все вещества окажутся в дыме, а потом попадут в продукты.

План изготовления щепы следующий:

1. Сначала с дерева счищают кору. Затем его измельчают таким образом, чтобы получить кусочки размерами два на два сантиметра.
2. Получившиеся древесные кубики помещаем в емкость с чистой водой. В ней они выдерживаются около четырех часов.
3. После этого кусочки дерева достают из воды и выкладывают тонким слоем в сухом и проветриваемом помещении. Когда щепа высохнет до нужного состояния, ее собирают для использования или хранения.

После всех этих этапов щепа может применяться по назначению.

Помимо относительно крупной щепы применяют и опилки. Они изготавливаются схожим способом. Отличие состоит только в размерах частиц. Для приготовления опилок древесину следует измельчать до получения значительно более мелкой фракции. В воде опилки выдерживают не так долго. Они быстрее намокают и также быстрее высыхают. Но при просушивании может понадобиться перемешивание.

openfile.ru
