Учитывая распространение котлов, работающих на твердом топливе, неудивительно, что именно на них обращают свое внимание в первую очередь. В конце концов, такое оборудование уже давно заслужило неплохую репутацию, поэтому высокому спросу в данном случае поражаться не стоит.

Производители, конечно, знают о данном явлении и стараются сделать максимально эффективную и надежную систему. Большинство современных котлов сделано так, чтобы используемое сырье сгорало полностью и выделяло при этом предельное количество тепла. На улучшение эффективности рассчитано и постоянное улучшение термоизоляции подобных котлов.

Длительное прогорание дров и стабильность работы – это основные плюсы, за которые и ценятся твердотопливные котлы. Для улучшения этих показателей в такое оборудование встраивается охлаждающий контур, предотвращающий перегревание системы, разнообразные регуляторы температуры, обеспечивающие равномерную теплоотдачу, и вентиляторы, должным образом распределяющие тепло.

Ни одна система не обходится без минусов, и твердотопливные банные котлы – не исключение. Основная проблема, с которой сталкиваются все владельцы подобных устройств – необходимость регулярной закладки топлива и постоянное отслеживание его количества. Конечно, отчасти проблему можно решить при помощи дополнительных систем, обеспечивающих автономную подачу небольших партий топлива, но его транспортировка и загрузка все равно ложится на плечи владельца бани.

Твердотопливные котлы для бани изготавливаются из стали или чугуна. Чугунные устройства могут работать гораздо дольше стальных аналогов, но только при условии отсутствия температурных перепадов – чугун чувствителен к такому воздействию. Сталь демонстрирует несколько большую теплоотдачу, но за это приходится платить низкой устойчивостью к коррозии.

Котлы на жидком топливе

Устройства, работающие на дизельном топливе, в простоте эксплуатации практически не уступают газовым. На это в немалой степени влияет тот факт, что для хранения топлива вполне достаточно обычной емкости, вроде канистры или небольшой бочки. Большой объем не требуется – дизельное топливо со временем начинает терять свои качества.

Котел, в котором используется жидкое топливо, должен обязательно устанавливаться за пределом всех помещений, посещаемых людьми в рамках банных процедур. Обуславливается это токсичными и очень неприятными парами, которыми пропитывается любое помещение.

Иногда для снижения затрат и усилий на постоянную закупку горючего владельцы крупных бань устанавливают под землей большие цистерны, заполняемые солидным объемом топлива за один раз. Конечно, такую операцию можно делать только под контролем профессионалов, но при грамотном исполнении такой подход способен оправдывать себя.

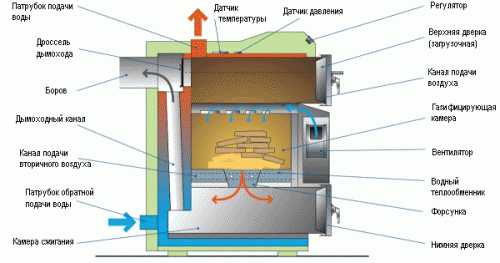

Пиролизные котлы для бани

Подобные устройства по своей сути являются модификацией твердотопливных котлов. При сгорании дров или угля выделяется немалый объем газа, который в стандартных агрегатах попросту уходит в атмосферу, тем самым снижая КПД всей системы. В пиролизных котлах выделяемый газ попадает во вторую камеру, где происходит его выгорание, и на выходе оборудование при том же объеме дров может выдать больше тепловой энергии.

Главное достоинство подобных систем заключается в их конструктивной особенности, благодаря которой достигается максимальная эффективность котла при минимальном остатке сажи и золы. Основным недостатком является высокая стоимость оборудования и требовательность к топливу – пиролизный котел может работать только на сухих дровах.

Обустройство котла для бани

Создание котла для бани своими руками – процесс далеко не самый сложный. Конечно, потребуется некоторый опыт в сварке и подробная схема котла для бани, но если все это есть, то проблем не будет (подробнее: «Как сделать печь для сауны своими руками – от выбора типа печки до строительства»).

Алгоритм сборки котла можно разбить на несколько этапов:

1. Выбор и подготовка материала.
2. Непосредственно сборка котла.
3. Экранирование котла.

Каждый этап имеет некоторые нюансы, поэтому стоит поговорить об этом подробнее.

Выбор и подготовка материала

Конечно, выбирать и подготавливать материалы необходимо еще до того, как сделать котел. В качестве основного элемента конструкции обычно используются железные бочки объемом около 200 литров, но можно подобрать отрезок толстостенной трубы диаметром 51 см и длиной от 70 до 100 см. Как показывает практика, такой самодельный котел из трубы в баню способен прогреть помещение объемом около 15 кубометров.

Перед работой также потребуется заготовить инструмент. В обязательном порядке потребуется небольшой сварочный аппарат и болгарка с дисками для резки металла. Кроме того, потребуется подробная инструкция по сборке конкретной схемы котла. Не будет лишним ознакомиться с фото, на которых показаны все этапы сборки котлов.

Сборка котла

Подобранная труба будет корпусом конструкции. К ней приваривается три вертикальных опоры, для которых необходима арматура толщиной 14 миллиметров.

Приваривать ее нужно в трех точках, что позволит использовать их следующим образом:

Дно котла изготавливается из металлического листа толщиной не менее 4 мм. Крышка тоже делается из листового металла, но его толщина должна превышать 5 мм. В крышке вырезается отверстие, предназначенное для соединения котла с дымоходом.

Опоры под перегородки должны устанавливаться четко друг под другом. Отверстие для внутреннего короба вырезается в боку корпуса, начиная с его нижней части. Глубина короба напрямую зависит от толщины стенки. В самом коробе обустраивается перегородка, отделяющая зольник от топки.

Чтобы окончательно сварить котел в баню своими руками, готовый короб нужно встроить в конструкцию. После этого на свои места устанавливаются дно, крышка и колосник. Монтируя котел в помещении, нужно делать все так, чтобы корпус, проходящий через стену, достиг топочного помещения. Установка завершается соединением конструкции с дымоходом и укладкой камней на крышку.

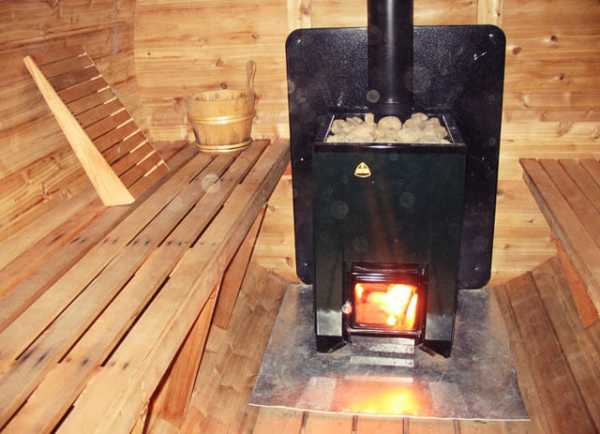

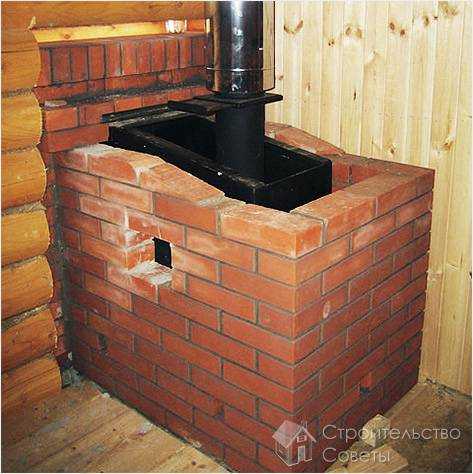

Монтаж экрана для котла

Когда самодельный котел из трубы для бани своими руками установлен на место, можно приступить к обустройству экрана. Как правило, для его создания используется кирпич, которым можно закрыть одну сторону котла или закрыть его по всему периметру. Важно не забыть оставить внизу кирпичной кладки отверстие, необходимое для конвекции воздуха. Чтобы хорошо разобраться в вопросе, стоит прочитать статью о том, как сделать экран для бани.

Заключение

В данной статье были рассмотрены самодельные котлы для бани, которые, как можно убедиться, собираются самостоятельно при наличии желании и некоторого опыта. Подобные конструкции обходятся дешевле своих кирпичных аналогов и проще монтируются – а это достаточно серьезные аргументы в пользу самодельных котлов.

banyaspec.com

Котел для бани своими руками – советы специалиста – Свой дом мечты

При разработке проекта бани следует иметь понятие о типах отопительных приборов, используемых в ней.

Печь в бане располагается в парной и осуществляет отопление только этого помещения. Котлы для бани могут устанавливаться как в парилке и служить для ее отопления, так и располагаться вне ее и отапливать весь комплекс бани. В случае, когда баня представляет собой многокомнатный дом, то без отопительного котла не обойтись. А для парной предусматривают печь-каменку.

Обустройство бани с небольшими размерами подразумевает наличие одного из приборов. Причем установка котла дает возможность решения нескольких задач одновременно: отопление помещений, получения пара, нагрев воды.

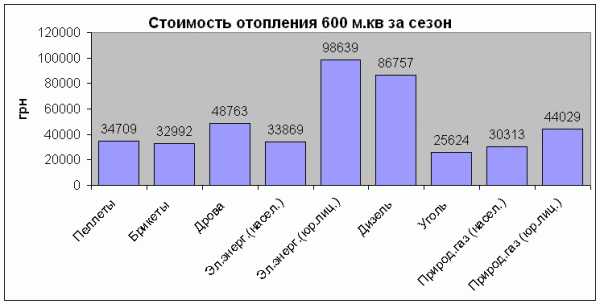

Виды котлов для бани

В зависимости от топлива, используемого в отопительном приборе, котлы могут быть:

• твердотопливные, работающие на дровах, угле, торфе и иных видах твердого органического топлива;
• жидкотопливные. Топливом при этом служит керосин, дизельное топливо, мазут;
• использующие топливо в газообразном виде;
• электрические.

Материалы, применяемые в конструкции котлов, отличаются разнообразием, но использование некоторых из них имеет некоторые особенности. Чугун для изготовления банного котла – большая редкость. В парилке не устанавливают отопительные устройства из чугуна. Они могут быть использованы для поддержания температурного режима в помещениях бани и для подачи горячей воды.

Для парной допустимы следующие материалы котла:

• кирпич;
• металл;
• металлические конструкции, которые обкладывают кирпичом.

Газовый котел

При наличии возможности подключения отопительного оборудования к газовой магистрали, использование газового котла является оптимальным вариантом. Агрегаты такого типа обладают небольшими размерами и экономичностью. Их эксплуатация не сопровождается образованием каких-либо запахов. Важно, чтобы монтаж оборудования был осуществлен в соответствии с требованиями, предъявляемыми к установкам, работающим на газообразном топливе. Кроме этого, следует строго придерживаться правил эксплуатации, указанных в инструкции.

Котлы могут быть выполнены:

• одноконтурными, осуществляющими только отопление помещений;
• двухконтурными, способными осуществлять обогрев и производить нагрев воды;
• трехконтурными, которые кроме обогрева помещений и подготовки воды могут производить подогрев полов и воды в бассейне.

Подбор газового котла следует осуществлять, руководствуясь потребностями и финансовыми возможностями.

Категорически запрещается участвовать в сборке и монтаже лицам, не имеющих специальных навыков и знаний. При работе с газовым оборудованием нельзя допускать ошибок из-за чрезвычайной взрывоопасности этого вида топлива.

Электрический котел

Котлы, в которых используется электрическая энергия, обладают высокой экологичностью. Они характеризуются простотой установки и подключения, а также отсутствием сложностей при эксплуатации.

Необходимость сооружения дымохода в этом случае отпадает, что является существенным преимуществом.

Электрические котлы не требуют осуществления заготовки и хранения топлива, энергия поступает при включении в розетку.

Для комфортного использования подобного оборудования необходима стабильная подача электроэнергии. Кроме этого, следует понимать, что с увеличением потребления электричества возрастают расходы на его оплату. Если указанные обстоятельства не являются помехой, то останется только произвести подбор подходящего по мощности оборудования.

Котел на жидком топливе

Применение котлов, топливом которых служит отработанное масло или дизтопливо, в бане является вполне оправданным выбором. Это обусловлено достаточной эффективностью и комфортом в использовании подобных устройств. Однако, котельное оборудование, работающее на жидком топливе, требует размещения его в отдельном помещении. Причиной тому служит выделение характерного неприятного запаха при работе котла.

Кроме этого, возникает проблема, связанная с необходимостью приобретения, транспортировки и хранения топлива. Для хранения подобного рода топлива специальные условия, как правило, не требуются, но отдельное помещение для содержания емкостей необходимо предусмотреть.

Пиролизный котел

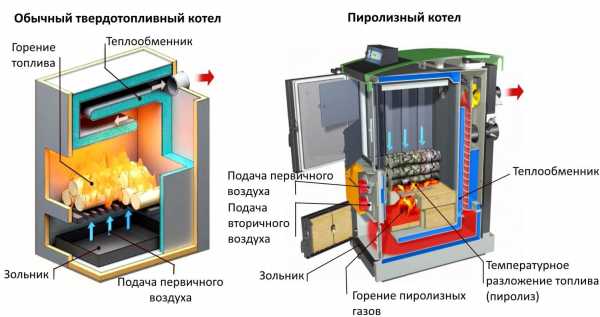

Принцип работы таких отопительных агрегатов основан на явлении пиролиза, при котором происходит разложение высокомолекулярных органических веществ при высоких температурах на более простые компоненты с выделением энергии.

Конструкция таких котлов для бани предусматривает наличие двух камер в топке. Одна часть ее используется для загрузки топлива и его тления. В результате этого происходит образование пиролизного газа, который перемещается во вторую камеру. В ней происходит горение дымовых газов с выделением значительного количества тепла. Такая конструкция отопительного прибора позволяет снизить потребление топлива без потери тепловой мощности. Для пиролизных котлов характерна работа с минимальным образованием отходов.

В качестве топлива котлов с подобным принципом действия служит древесина и различные спрессованные отходы деревообработки. При этом важно для получения максимальной эффективности агрегата, чтобы топливо имело определенную влажность.

Котлы, работающие на твердом топливе

Твердотопливный котел для бани является традиционной конструкцией отопительного аппарата, который обладает универсальными характеристиками. Недостатками такого устройства является необходимость осуществления постоянного контроля над его работой и регулирование тепловой мощности в ручном режиме.
Как правило, такие котлы выполняются из чугуна или стали. В случае применения чугуна можно достичь увеличения длительности эксплуатации прибора и получить рост теплообменных характеристик.

С целью повышения функциональности и комфорта обслуживания котельного оборудования устанавливается терморегулятор или вентилятор. Подобные котлы для бани являются наиболее удобными для изготовления своими руками.

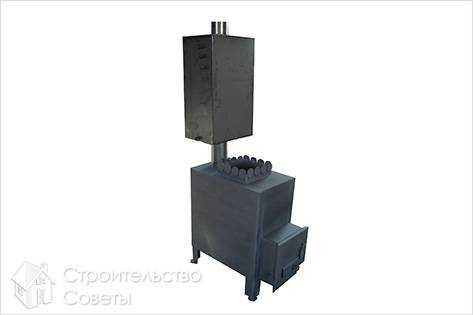

Конструкция котла

Перед тем, как сделать котел в баню своими руками, следует ознакомиться с некоторыми особенностями работы отопительных котлов и печей для бани:

• Котел, выполненный в кустарных условиях, не имеет в своей конструкции водяную рубашку. Теплопередача происходит непосредственно от поверхности стенок топки в атмосферу помещения.
• В связи с отсутствием технической возможности изготовления чугунного литья в домашних условиях, материалом для изготовления конструкции служит сталь.
• Конструктивные особенности такого оборудования не предусматривают организацию сложной системы внутренних каналов. Дымовые газы имеют значительную температуру при выходе, поэтому дымоход выполняется с минимальным числом поворотов. В местах, где дымоход изменяет свое направление, происходит повышенный износ материала вследствие его прогорания.

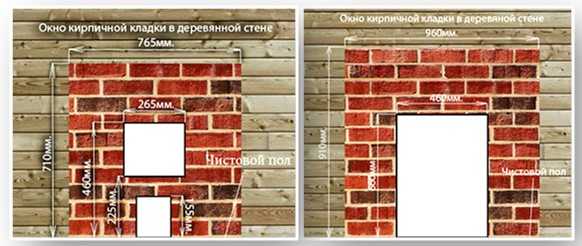

• Местом расположения дверцы для загрузки служит выносной канал. Камера, в которой происходит горение, находится непосредственно в помещении парилки, а загрузка в нее топлива происходит из предбанника. Такая конструкция объясняет наличие канала, который образует проход через стену.

Чаще всего, котлы для бани, выполненные своими руками, имеют простые геометрические формы: прямоугольник или круг. Такая конфигурация отопительного агрегата позволяет применять доступные материалы и является наиболее простой при изготовлении. Несмотря на то, что котлы прямоугольной формы более затратны в финансовом отношении и более трудоемки, они хорошо показали себя в практическом применении и имеют широкую популярность.

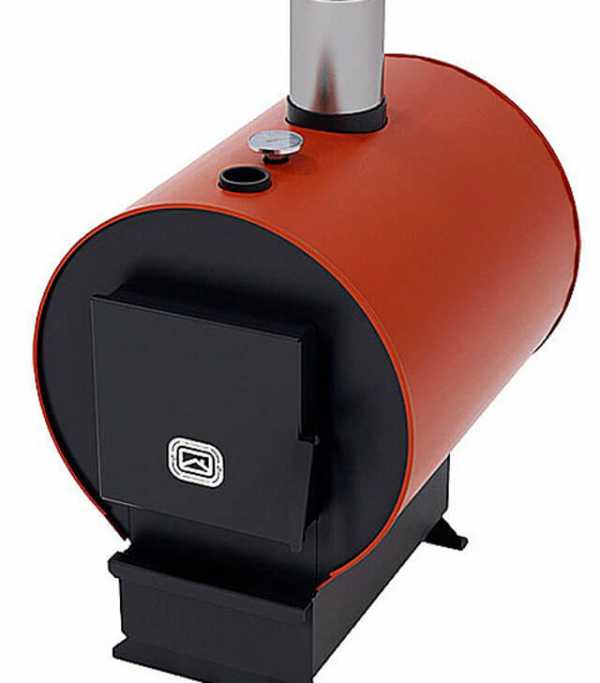

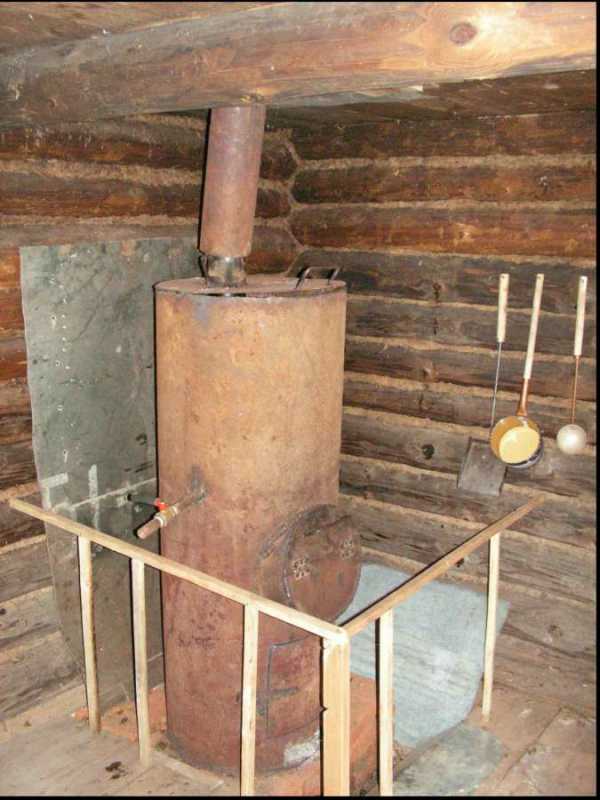

Котлы для бани цилиндрической формы

Рекомендуется использовать для изготовления котла для бани толстостенную стальную трубу, толщина стенок которой составляет 6-8 мм. Не исключается использование труб с меньшей толщиной стенок или применение металлической бочки. Однако в этом случае долговечность подобной конструкции будет на низком уровне. Диаметр трубы должен находиться на уровне 500 мм, а длина ее – не более одного метра. Этот отрезок трубы будет служить камерой сгорания. К нему приваривается днище и крышка, вырезанные из листа стали с минимальной толщиной 5 мм. Из конструкции этого котла можно исключить колосниковую решетку, а все требуемые операции будут осуществляться через дверку для загрузки. Форма выносного канала может быть прямоугольной или круглой, а длина его должна соответствовать толщине стены бани.

Для монтажа дымохода делается отверстие по центру крышки, детали совмещаются и свариваются между собой. Для осуществления регулирования интенсивности процесса горения дымоход оборудуется заслонкой. В большинстве случаев для изменения тяги выполняется отверстие в дверке, в которое врезается патрубок, оснащенный заслонкой.

Для организации каменки к котлу приваривается стальной бортик, толщина которого составляет 4 мм.

Подобное конструктивное решение максимально простое. При необходимости, труба располагается в горизонтальной плоскости, что целесообразно при значительном ее диаметре. В этом случае монтаж дверцы осуществляется в торце, а местом для дымохода является конец трубы. Чтобы придать большую устойчивость изделию следует включить в его устройство опоры.

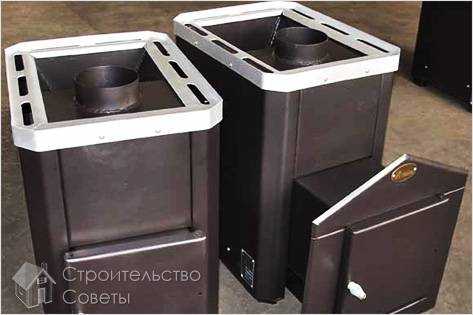

Котел для бани прямоугольной формы

Для изготовления такого котла для бани необходимо, чтобы толщина листовой стали была не меньше 4 мм. Если имеется возможность, то желательно использование жаропрочных марок стали. Вертикальное или горизонтальное расположение конструкции не имеет значения для сборки изделия. Основным фактором при выборе ориентации котла является наличие достаточного пространства.

Работы по изготовлению банного котла осуществляются в следующем порядке:

• После разметки листового металла в соответствии с чертежом осуществляют его раскрой при помощи угловой шлифмашинки.
• Производится сварка корпуса топки. На лицевой части внизу выполняется отверстие, необходимое для установки дверцы. В крышке проделывается отверстие, к которому будет приварен патрубок дымохода.
• Все стенки, образующие камеру сгорания, оборудуются ребрами жесткости. Для их изготовления используется лист толщиной 4 мм. Помимо того, что монтаж ребер обеспечивает жесткость конструкции, они обеспечивают дополнительный теплообмен.
• Загрузочная дверца должна быть оборудована петлями, конструкция которых позволяет осуществлять регулировку, и механизмом запирания.
• Для создания верхней каменки прикрепляются борта. Это не является обязательным элементом конструкции котла. Котел, нередко, ограждается при помощи сетки.

Пространство между ней и котлом заполняется камнями.

При необходимости размещения котла горизонтально, его сборка осуществляется аналогично, без существенных принципиальных различий.

small-house.ru

Котлы для бани на дровах

Котлы для бани на дровах: особенности монтажа

Особенности дровяного котла

• Дедовский способ регулировки температуры, путем прикрытия поддувала.
• Поддерживать температуру в заданном режиме затруднительно, инерционность слишком высока.
• Печь растапливается медленно.
• Для горения нужны сухие дрова, которые также надо где-то хранить.
• Котел на дровах — массивное изделие, ведь в камере сгорания должно быть достаточно места для большого количества дров.

Конструкция котла на дровах

superbany.ru

9+ рекомендаций как установить котел в баню [+7 ФОТО]

Один из самых главных факторов, которые влияют на удобство и комфорт в парильном помещении – это, как правильно установить котел в баню. Человек, обладающий небольшим опытом строителя, вполне сможет своими руками построить котел для бани.

Владельцам бань нынешний рынок предлагает большой выбор котлов. Но котел, сделанный собственными руками, считается лучшим вариантом.

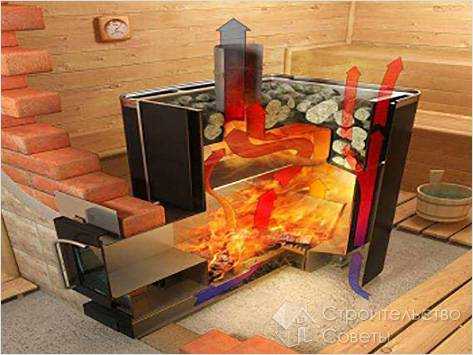

Котел в разрезе

Разница между котлом и печкой

И вот когда вы нашли детальную информацию, фото и чертежи котлов в баню, как своими руками строится печка — надо хорошо понимать, что печь кирпичная, которая установлена в традиционной русской бане, это вовсе не котел из чугуна. А конструкцию из металла, сваренную из бочки или трубы, печкой назвать нельзя, это не что иное, как котел для бани.

При этом котлы, как и печи необходимы для одного:

• отопления парных помещений;
• нагрева воды и камней
• а также поддержания нужной температуры в парилке.

Поэтому печь — это сооружение из кирпича, а котел для бани самодельный, означает другое устройство отопления.

Котел для бани: причины строительства

Сегодня в продаже представлены самые разнообразные котлы на твердом топливе. Можно, конечно, выложить в бане кирпичную печь. Но помните, это довольно сложный процесс тем, более не имея опыта каменщика.

А цена такого строительства будет намного выше суммы котла для парилки, так как влечет расходы на закупку глины и кирпича, а также тщательного изучения производственной технологии. В результате немалые дополнительные расходы.

Примечание!
Что выбрать — это решать вам как хозяину.
Главное помните, что для малогабаритной парной где-нибудь на даче котел вполне сгодится, его можно смастерить из простых подручных средств.
К тому же такая установка котла в бане выйдет дешево.

Плюс ко всему изготавливать самому интересно. Строительство — это конечно ответственный и важный процесс, то не стоит боятся трудностей, нужно с готовностью приступать к работе.

Модели котлов

• Газовые.
• Электрические.
• Твердотопливные.
• На жидком топливе.
• Пиролизные.

Установка котла в баню газового, считается самым оптимальным решением. Это будет самый экономичный вариант для парилки, если к вашему участку подведен газ. Еще одно его достоинство, это то, что во время топки он не выделяет неприятного запаха гари.

Котел газовый

Из всех видов самый компактный – газовый:

• Вес таких котлов около 50 килограмм.
• Мощность достигает до 40 кВт.
• Подобный аппарат может обогреть не только маленькую парилку, но и площадь в 300 квадратных метров.

Котел электрический, по праву считается самым экологически чистым.

Полезные качества такого агрегата:

• Они не нуждаются в вентиляции.
• Они удобны в эксплуатации, их можно легко настроить на нужную температуру, и не нужен запас топлива.

Однако есть и недостаток — это большие затраты на электроэнергию.

Электрический котел

Установки на твердом топливе очень хорошо поддерживают необходимую температуру при длительном горении топлива. Но функционировать в полностью автоматическом режиме они не могут, им нужна регулярная загрузка топлива.

Производители твердотопливных котлов постоянно пытаются усовершенствовать их. Ниже на фото видна схема твердотопливной установки.

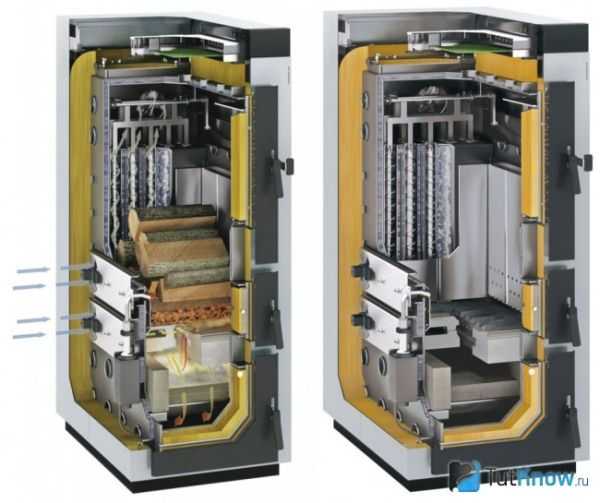

Схема котла

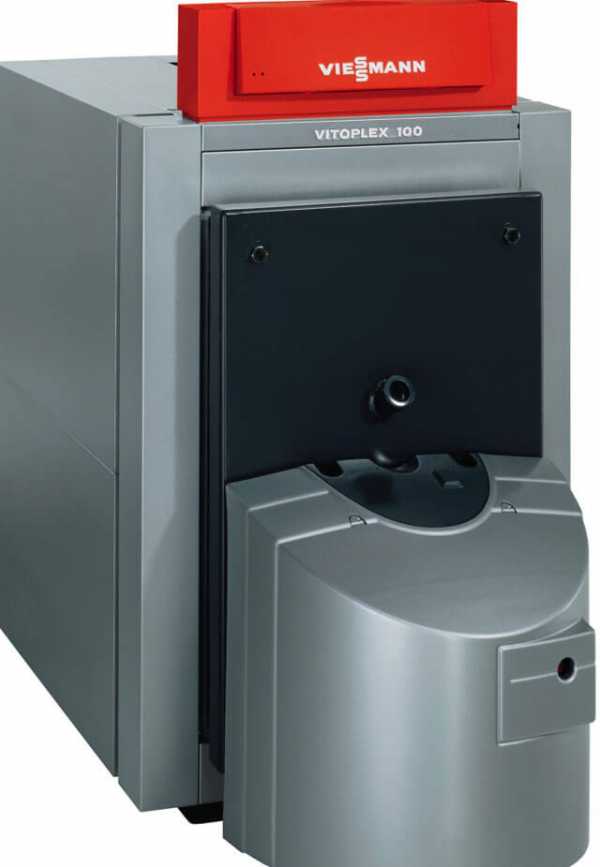

Жидкотопливные котлы, по удобству считаются вторыми после газовых, работают они на дизельном топливе. Ведь нет проблем с хранением топлива, достаточно найти большую пластиковую или металлическую емкость по возможности с двойным дном.

Жидкотопливный агрегат

Недостаток таких агрегатов, это неприятные запахи, которые могут пропитать все комнаты парной. Поэтому таким установкам требуется отдельное помещение в баньке. Перед установкой данного котла, его обязательно нужно показать специалисту.

Котлы пиролизные работают благодаря сгоранию топлива в камере. В первой камере происходит процесс горения с выделением газа, в следующей камере совершается уже синтез газа, другими словами догорание.Для растопки такого оборудования требуется электрическая система розжига.

Пиролизная установка

Положительные свойства таких аппаратов в том, что практически полностью сгорает топливо, почти не оставляя золы и сажи.

Постройка котла своими силами

В строительстве котла для бани своими руками нет ничего особенного или сложного. Перед началом работы нужно подготовить специальные инструменты и материалы, а также если есть инструкция тщательно ее изучить.

Материал

Правильная установка котла в бане, зависит от материала, который в процессе работы будет использоваться.

1. Профессионалы при установке оборудования котла, как правило для его основания выбирают металлические бочки, с объемом до 200 литров. Для этого можно воспользоваться небольшим куском толстой трубы, длинной до 1 метра и диаметром 51 сантиметр.

Совет!
Не устанавливайте около деревянных стен очень близко банный котел, дабы избежать пожара.

Схема самодельного котла

2. Такая установка может обогреть помещение объемом до 15 кубических метров, а это площадь 3 х 3 квадратных метра. Для начала нужно приготовить <<болгарку>> с кругами по металлу и сварочный домашний аппарат.

Приваривание к котлу опор

Для банного котла в качестве корпуса будем использовать трубу. Главная задача параллельно земле приварить 3 опоры.

Инструкция:

1. Нижний уровень нужен для установки низа печи.
2. Высота второго уровня рассчитывается от размеров поддувальной дверцы, которая будет вмонтирована в печку.
3. Третья опора согласно схеме котла должна примерно размещаться на расстоянии 20 см от верха трубы.

Еще нужен будет для дна печи металлический круг, не меньше 4 мм толщины. Из металлического круга можно изготовить крышку с толщиной от 5 мм и также с вырезанным проемом для усиления кольца дымовой трубы для бани.

Опоры под перегородки разместите исключительно друг около друга. Затем для короба вырежьте отверстие, в нем поддувальные и печные дверцы будут монтироваться, с боку трубы, начинать все нужно от самого низа. Глубину короба определяет толщина стены.

Внутри короба также сделайте перегородку, она понадобится для разделения топочного и зольного отсеков в самодельном банном котле.

Экран котла

Прежде всего ввариваете короб, потом вставляете в корпус дно, колосник и верхнюю крышку. Затем производя установку в помещении, делайте таким методом, чтобы корпус проходящий сквозь стенку, аккуратно вышел на улицу или в помещение топки. Далее дымовую трубу ставим на верхнюю крышку и укладываем камни, котел монтируется как правило на фундамент, приготовленный под печь бани .

В завершении для котла соорудите экран. Делают экран по-разному, и используют для этого кирпич. Можно полностью обложить кирпичом котел или сделать одну стену из кирпича.

Вывод

Узнав из нашего материала, как правильно установить котел в бане можно смело приступать к работе! Видео в этой статье поможет вам лучше во всем разобраться!
