Фото крыш двухскатных – как сделать своими руками, разновидности домов с «двухскаткой», расчет кровли и оптимальный угол наклона

Двухскатная крыша 65 фото: разновидности, частных домов

Несмотря на простоту конструкции, двухскатная крыша может иметь очень оригинальный дизайн. Мы подобрали для вас большую коллекцию фото с современными решениями для двускатных кровель, среди которых вы сможете выбрать подходящий вариант для своего дома.

Одноэтажные дома

Фото: trendir.com

Проект оригинального маленького коттеджа на фото реализован на острове Тершеллинг в Нидерландах. Это летний домик из кедрового бруса, рассчитанный на отдых у моря. Он выделяется на фоне дюн своим очень неожиданным дизайном. Подобная архитектура — хороший пример того, как топография ландшафта определяет высоту дома — из окон мансардного этажа должно быть видно море.

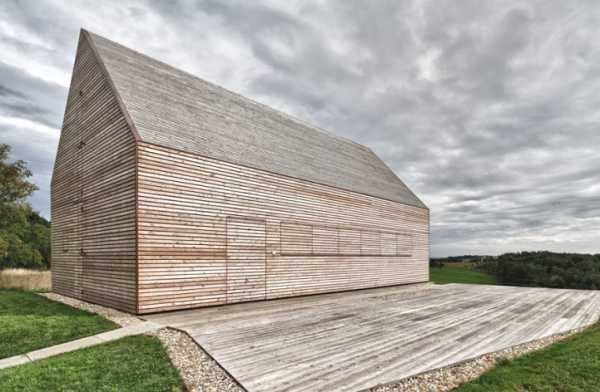

Небольшой летний дом на фото — деревянная архитектура родом из Австрии. Здание «одето» в древесину от кончика крыши до земли — дощатая обшивка фасадов переходит на кровлю и очень необычно смотрится. Двухскатная крыша коттеджа не имеет свесов и прекрасно завершает его минималистский внешний вид.

Фото: Chartered Architect

Самый распространенный вариант деревянного сборного дома в скандинавских странах — коттедж кубической формы с двускатной кровлей и остекленным фронтоном.

Фото: trendir

Два ската с разным уклоном — рациональное решение для маленького каркасного домика с мансардой, позволяющее осветить чердачное помещение и организовать там полноценную спальню или детскую комнату.

Фото: Painted Rusted Roofing

Двускатная фальцевая кровля органично вплетается в дизайн частных домов, бань и беседок в стиле кантри, обшитых пестрой рустикальной доской.

Еще один образец архитектурной гармонии — одноэтажный сруб под колоритной фальцевой крышей с фрагментарным ржавлением, выполненным в производственных условиях.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Двухэтажные дома

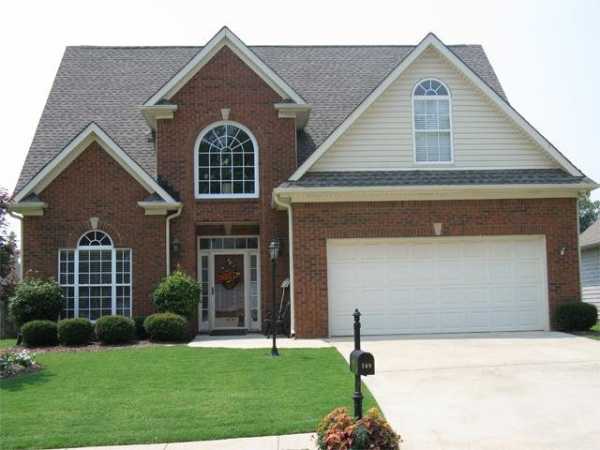

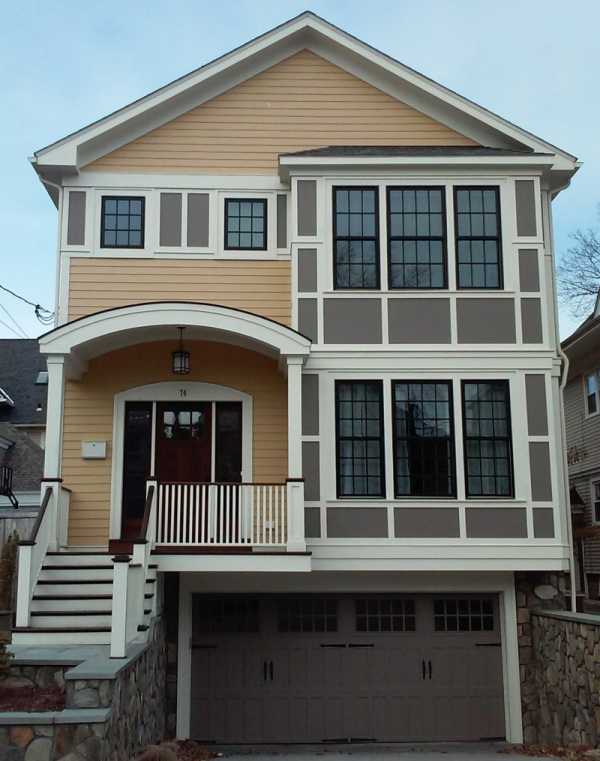

Универсальность двухскатной кровли заключается в том, что она способна дополнить архитектуру дома, построенного из любого материала: дерева, кирпича или бетона.

Фото: proroofingsv.com

Для частных усадеб, включающих несколько строений, лучше всего подойдут разноуровневые двускатные крыши, имеющие одинаковый уклон скатов.

Двухскатная кровля основного дома может быть скомбинирована с вальмовой крышей пристройки — крыльца, веранды, террасы или гаража.

Смотрите также: Вальмовая крыша: 65 фото частных домов

Ультрасовременные двускатные кровли

Фото: homedit.com

Архитектура одноэтажного дома создана на контрастном сочетании сверхсовременного металлокаркаса со сплошным остеклением и кровельного покрытия из тростника. Металлические балки будто бы вырастают из-под тростниковой крыши и символизируют симбиоз прогресса и традиций.

Фото: contemporist

Оригинальность современного коттеджа на фото заключается в отсутствии какого-либо покрытия на двускатной кровле. И стены, и крыша дома отлиты из монолитного бетона. Интересная деталь архитектурной концепции — квадратные и прямоугольные прорези в скатах кровли, открывающие доступ свету на балконы и террасы.

Фото: Daily TV-Shows for You

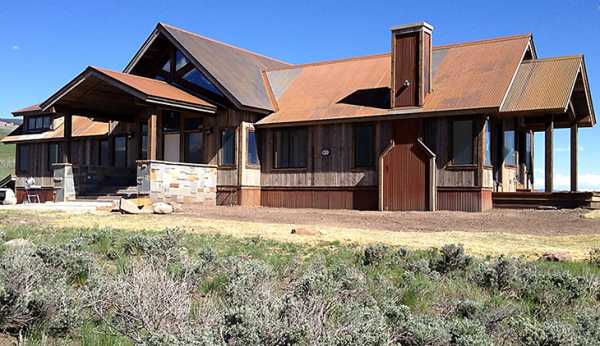

Ржавый металл в дизайне дома на фото — это не признак запущенности здания, а стильная тенденция последних лет, пришедшая к нам из Америки.

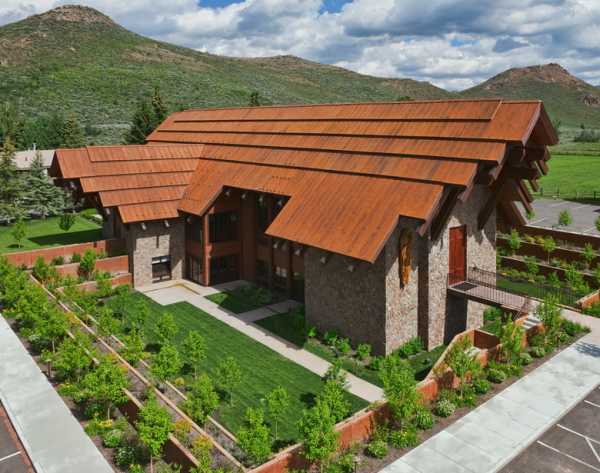

Проект каскадной кровли на фото создан на базе двухскатной конструкции и реализован с помощью искусственно состаренного профнастила.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Ломаные крыши

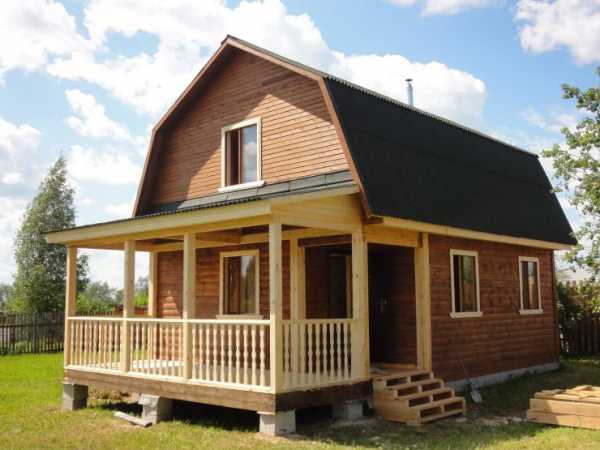

Ломаные двухскатные кровли обычно применяют, если в проекте коттеджа предусмотрен балкон, крыльцо или веранда. В этом случае один из скатов переходит в более пологую плоскость над пристройкой.

Ломаные кровли ярких оттенков колоритно сочетаются с деревенской стилистикой домов, построенных из бревна и бруса.

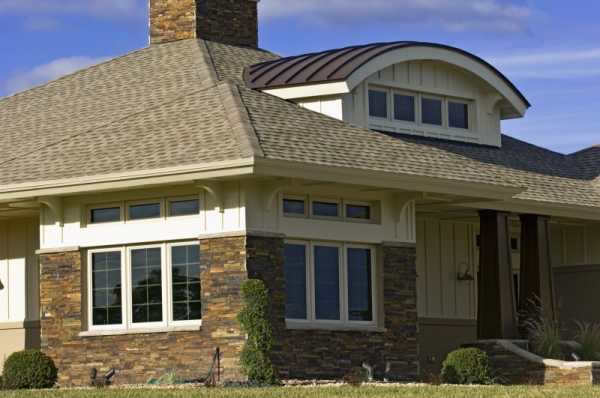

Двускатная вальмовая крыша

Двухскатная вальмовая крыша еще называется полувальмовой — она имеет усеченные скаты и оптимально подходит для регионов со сложными погодными условиями: сильными снегопадами, ливнями, ветрами.

Важная особенность полувальмовых и вальмовых кровель — сложная конструкция стропильной системы, которая существенно удорожает строительство частного дома, особенно, если он имеет непростую планировку, а также пристройки, эркеры, балконы.

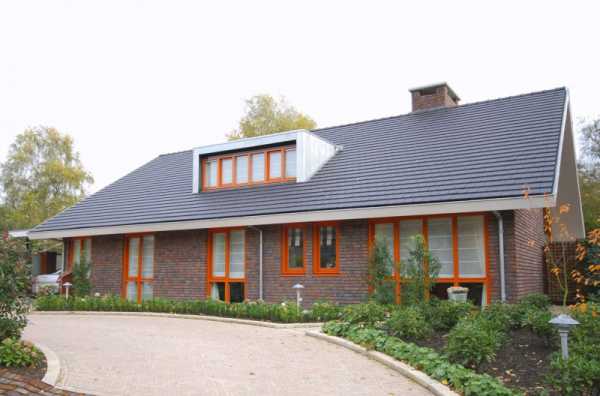

Дома с мансардой

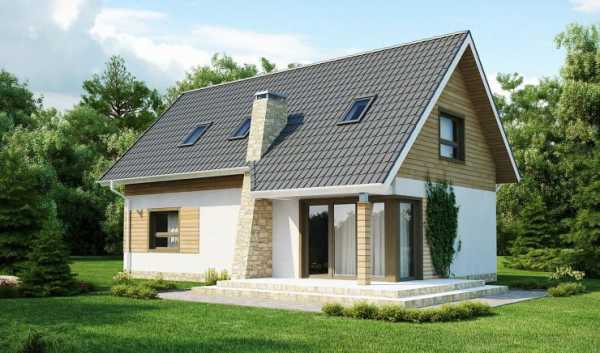

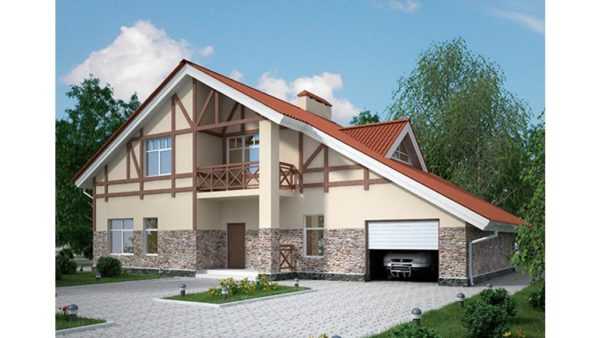

Проекты домов с мансардой отличает практичность планировочного решения — в таком коттедже максимально используется все внутреннее пространство, включая чердачные помещения.

Оконные проемы могут быть врезаны в плоскость мансардной крыши или быть оформлены в виде слуховых окон-скворечников, как на фото.

Фото: metalroofingsalesinc.com

Дом с мансардами на фото привлекает внимание своим современным видом с отголосками деревенской стилистики. Здесь мансарды предусмотрены не только над первым этажом основной постройки, но и над гаражом.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыши из Ондулина

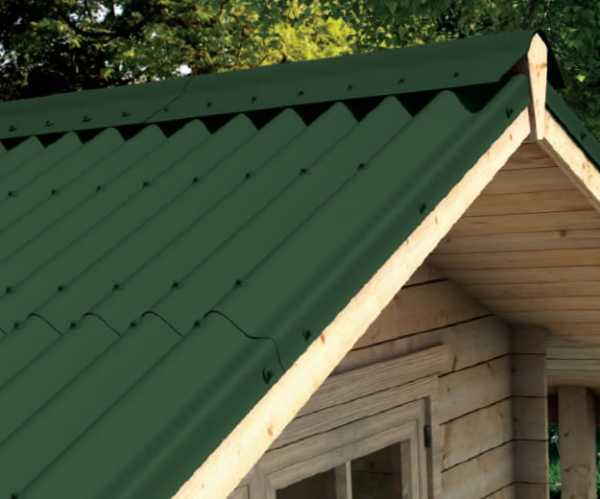

Двускатная кровля из зеленого Ондулина гармонично смотрится в паре с деревянными фасадами из бруса.

Двухэтажный дом с мансардой на фото построен в Колумбии, а его современная архитектура, имеющая некоторые этнические мотивы, удачно подчеркнута двухскатной крышей из коричневого Ондулина.

Дом на сваях в Малайзии — интересный пример того, как традиционная островная архитектура сочетается таким современным кровельным покрытием, как Ондулин. Нежно-салатовые фасады коттеджа тонко гармонируют с более темным, зеленым цветом двускатной кровли.

Архитектура просторной двухэтажной усадьбы на Филиппинах получила второе дыхание благодаря реновации кровли с помощью терракотово-красного Ондулина.

Ондулин широко применяется в строительстве детских площадок — двухскатные крыши для горок и детских домиков можно легко смонтировать своими руками.

Двускатная крыша из зеленого Ондулина внесет жизнерадостный акцент в дизайн игрового домика для детей, построенного на загородном участке.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровля из Ондувиллы

Неравномерный терракотово-коричневый оттенок Ондувиллы в комбинации с характерной рельефностью идеально имитирует внешний вид классической кровли из керамической черепицы.

Натуральные коричневые тона Ондувиллы прекрасно оттеняют белые фасады и тонко сочетаются с кладкой из дикого камня, например, сланца.

Вы всегда сможете подобрать такой цвет кровли из Ондувиллы, который будет гармонировать с кирпичными стенами, будь то бежевый, персиковый, террактовый или красный кирпич.

Дом на фото с двухскатной многоуровневой кровлей из песочно-желтой Ондувиллы тонко гармонирует с окружающей природой: и благодаря конфигурации, и за счет оттеночной палитры.

Кровельное покрытие из Ондувиллы способны подчеркнуть самобытность русского зодчества — на фото вы видите сруб с зеленой двухскатной крышей, который будто бы сливается с природной средой.

Двускатная кровля из Ондувиллы стала логическим завершением для дизайна усадьбы из бруса, построенной в Великобритании.

На фото — коттеджный поселок в Китае, в котором все дома покрыты Ондувиллой.

Деревянный дом из хвойного бруса, белая столярка и коричневая двухскатная крыша — традиционная комбинация для загородного коттеджа в стиле кантри. В этом трио важное место отводится кровельному покрытию из Ондувиллы под классическую черепицу.

Двускатная кровля из Ондувиллы стала удачным дополнением к расписным фасадам летнего домика, построенного в Корее.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

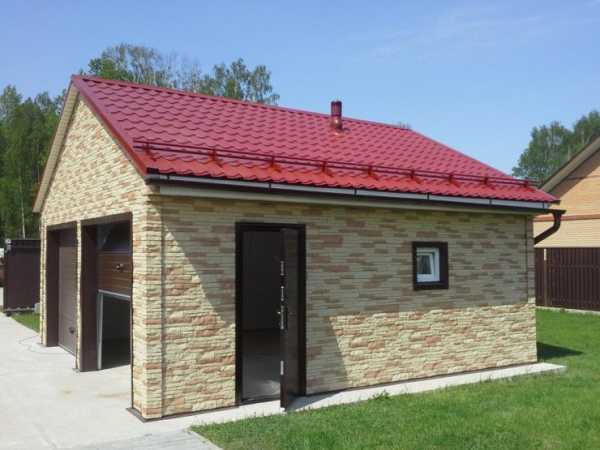

Крыши из металлочерепицы

Фото: nikas-trade.com

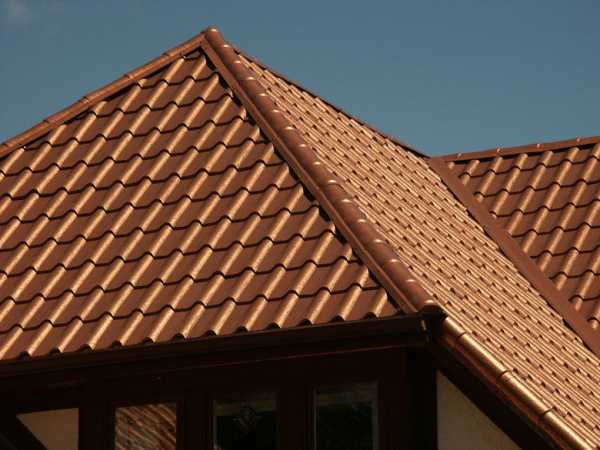

Металлическая черепица практически достоверно имитирует свой керамический аналог, но при этом стоит намного дешевле. Двускатные кровли из металлочерепицы не только броско выглядят, но и отлично гармонируют с кирпичными и бревенчатыми фасадами.

На фото — частный дом с крышей интересной двухуровневой конструкции, реализованной с помощью металлочерепичного покрытия.

Множество цветовых и фактурных разновидностей металлочерепицы позволяет подобрать кровлю под любой архитектурный стиль: классический, современный или деревенский.

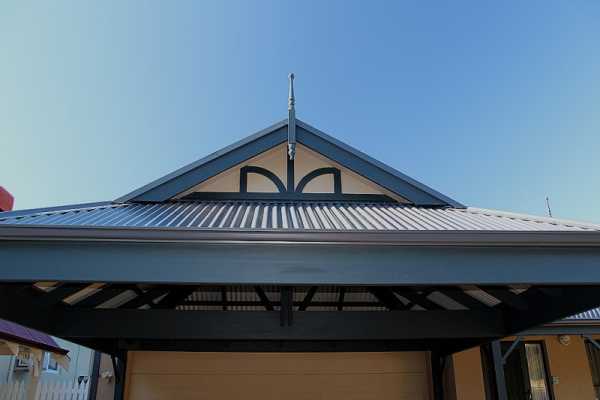

Крыши из профнастила

Двухскатная крыша из профнастила — бюджетный вид металлического настила, обладающего неплохой износостойкостью и достаточно красивым антуражем.

Фото: cortenroofing.com

В архитектуре современных коттеджей профнастил нередко применяется не только в качестве кровельного настила, но и для обшивки фасадов.

Модный тренд в индивидуальном строительстве — двускатные кровли из рустикального профлиста, который подвергается искусственному ржавлению и состариванию.

Зеленые двускатные крыши

Фото: Greenroofs.com

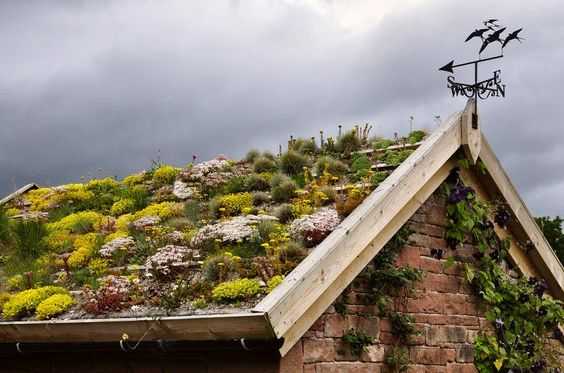

Зеленая двухскатная крыша — прекрасный вариант для деревянного дачного домика — так постройка полностью сливается с природным окружением и выглядит просто очаровательно.

Фото: mychickentracktor.com

Кроме эстетичного внешнего вида, зеленая кровля имеет множество преимуществ — она защищает дом от стужи и жары, очищает воздух, поглощает посторонние звуки. На такой крыше вы сможете разбить небольшой огородик или клумбу.

В Исландии, на Фарерских островах, дома традиционно покрывают слоем торфа и выращивают зеленый газон, а чтобы траву было удобно стричь, скаты крыши делают достаточно пологими.

Даже двухэтажные административные здания в Торсхавне, столице Фарерских островов, красуются с зелеными кровлями, которые оригинально оттеняют красновато-коричневые фасады.

Фото: The Family Adventure Project

Черные дома под двускатными зелеными крышами — в эту архитектуру заложен глубокий смысл. За полярным кругом, где солнце редкий гость, стены черного цвета максимально поглощают тепловую энергию, а почвенный покров на крыше помогает сохранить тепло внутри здания.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Фото-подборка двухскатных крыш

www.onduline.ru

Двухскатная крыша своими руками: разновидности и фото

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

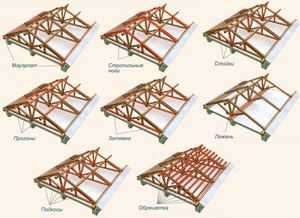

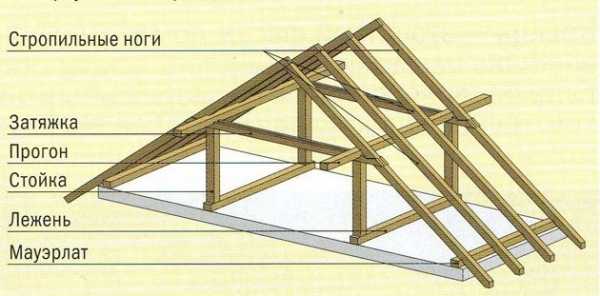

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Конструкция двухскатной кровли проста и не отличается большим весом

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

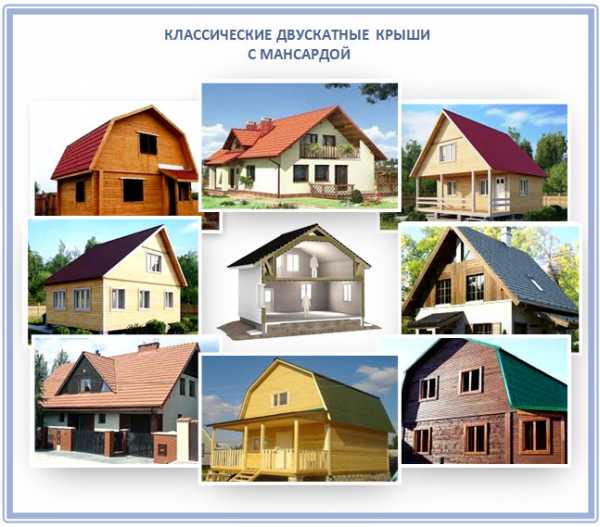

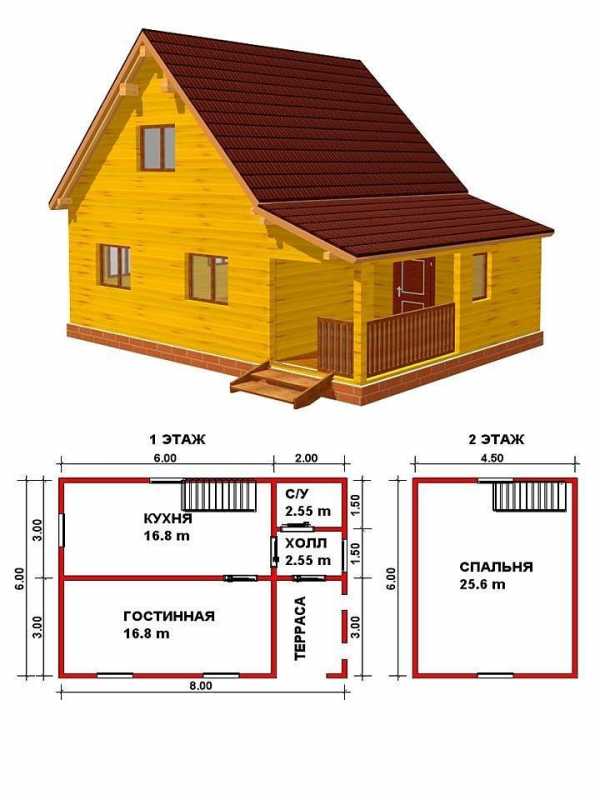

Классическая двухскатная крыша позволяет создать мансарду на чердаке

Симметричная или простая двухскатная кровля

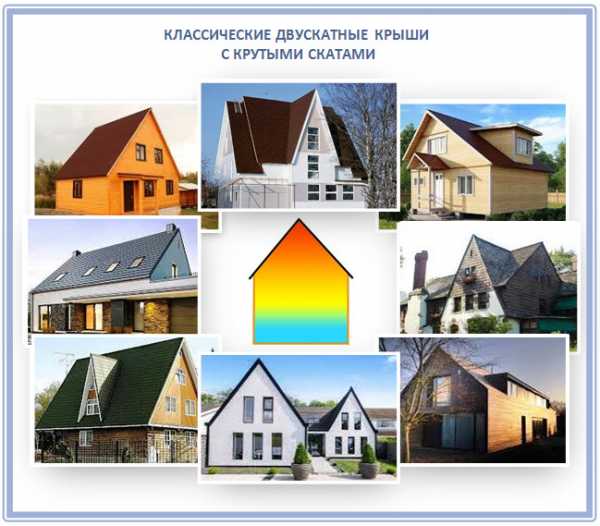

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Проектирование асимметричной крыши требует точного расчета нагрузки на стены

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

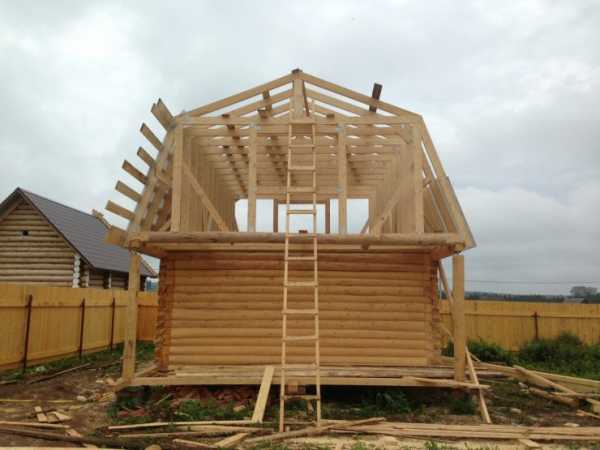

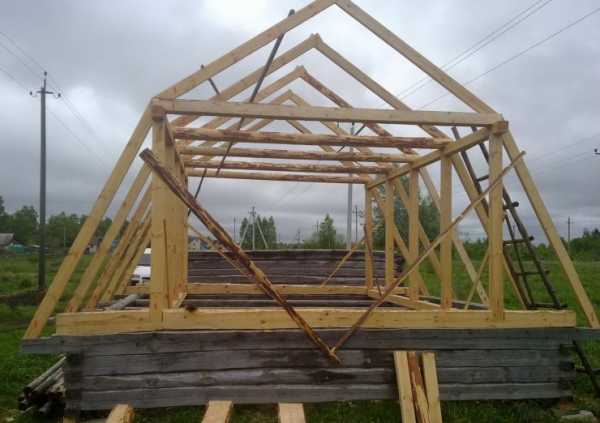

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом.

Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

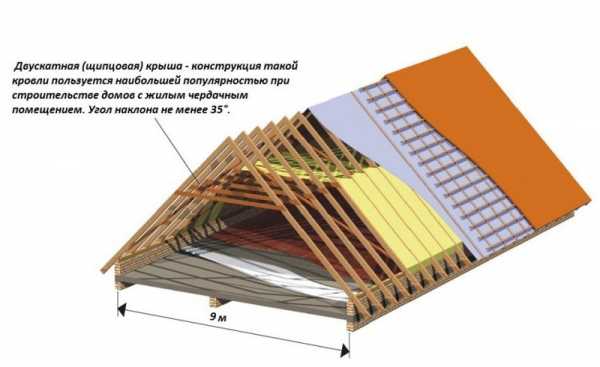

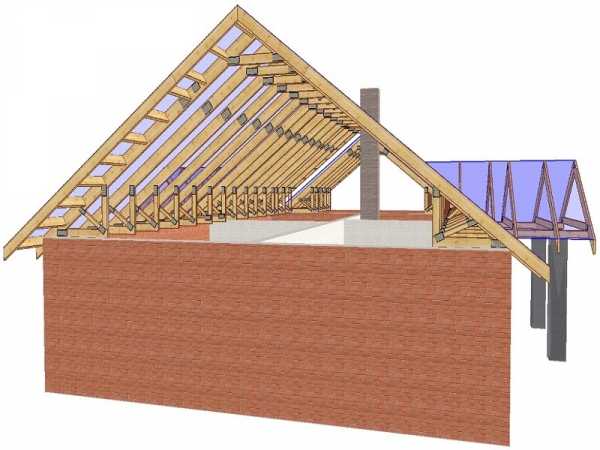

Двухскатная крыша в разрезе

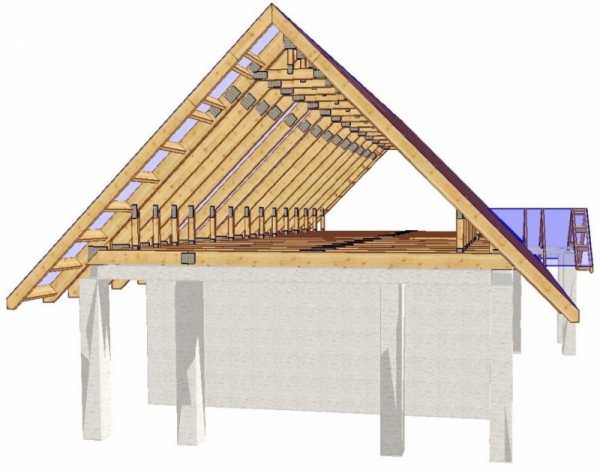

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Схема значительно упрощает строительство

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Чем больше скатов, тем сложнее проектирование

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;
• одинаковая нагрузка на несущие элементы здания.

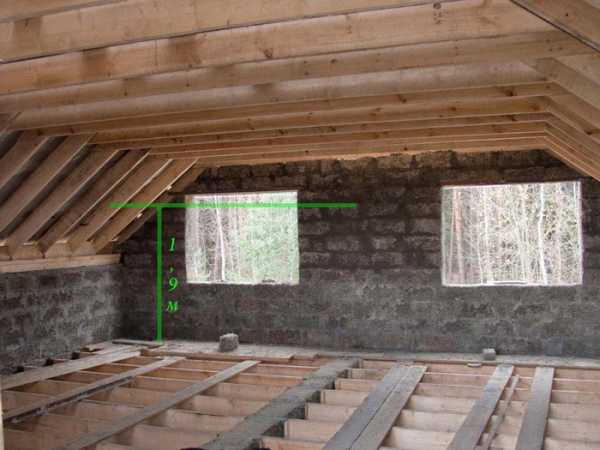

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

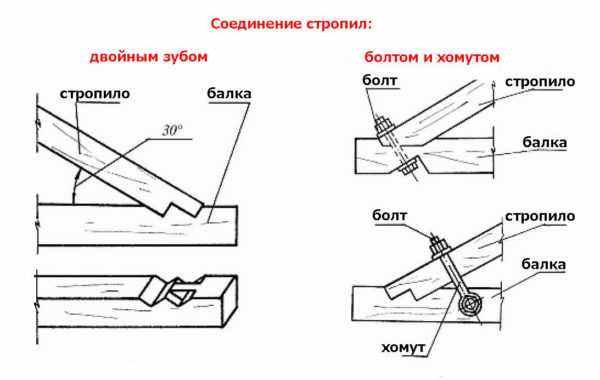

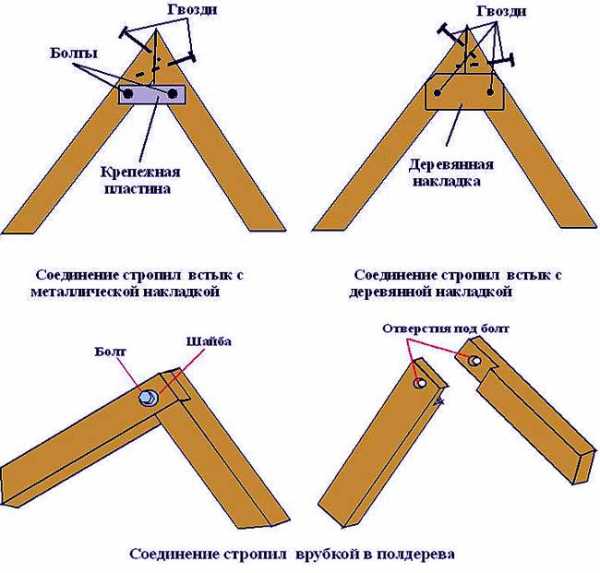

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

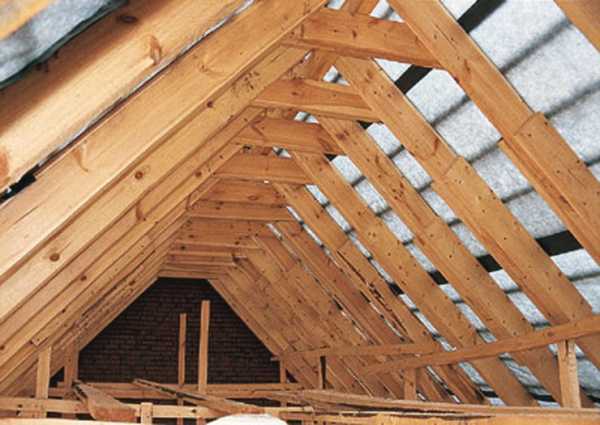

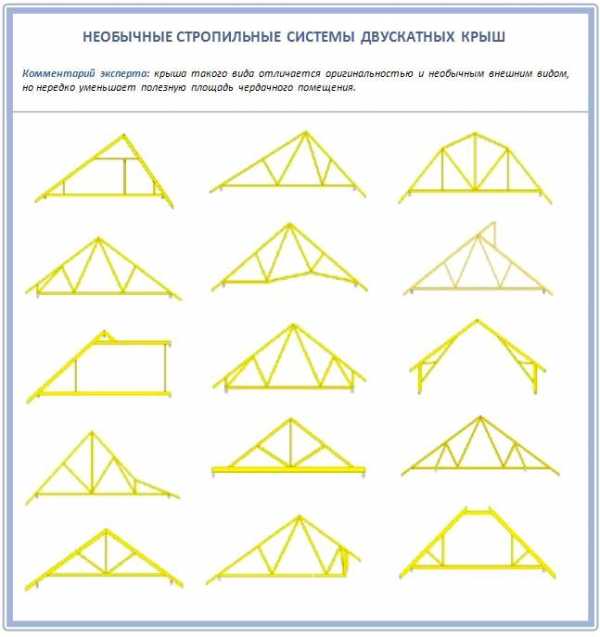

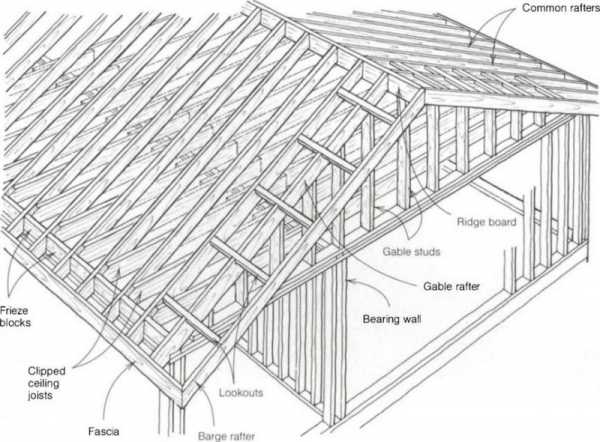

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

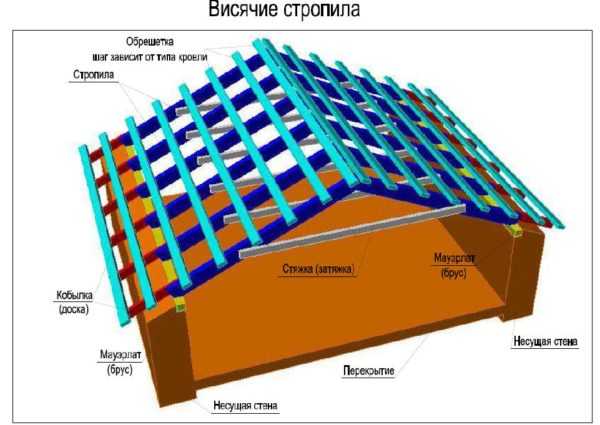

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

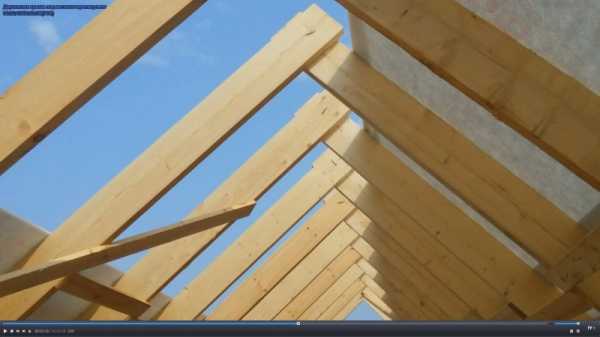

Видео: простая двухскатная крыша своими руками

Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

roofs.club

Двускатная крыша — определение и преимущества конструкции (100 фото)

В настоящее время все больше и больше людей отдают предпочтение сооружению дома с двускатной крышей, что обусловлено массой основных преимуществ такой конструкции:

• безупречная надежность – легко выдерживает большие навалы снега, сильные порывы ветра и прочее;
• совмещается с любыми кровельными материалами;
• относительная дешевизна используемого в строительстве материала;
• простота монтажа и эстетическое превосходство.

Двускатная крыша своими руками – абсолютная реальность!

Если вы приобретали свежие древесные материалы, то в данном случае понадобится предварительное сушение стропил и их обработка.

Использование влажных пиломатериалов крайне нежелательно, так как это грозит сгибанием балок, изменением их геометрии и размеров.

Обработка специальными смесями сухих досок помогает избежать возникновения грибка и уменьшить риск возникновения пожара.

Как сделать двускатную крышу: основные этапы возведения

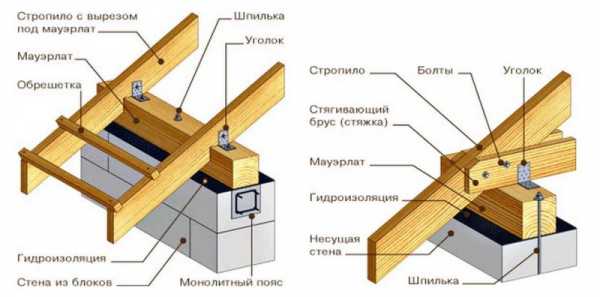

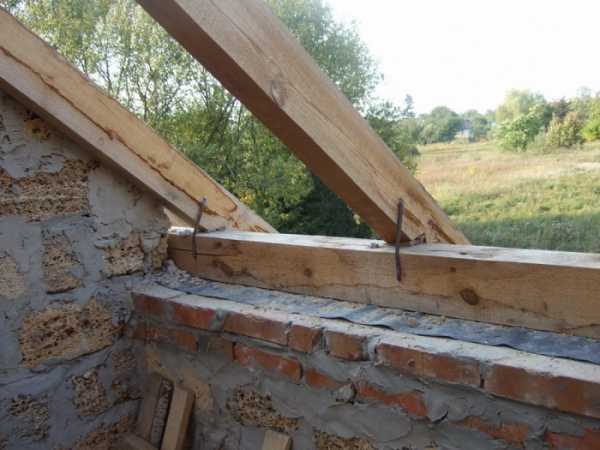

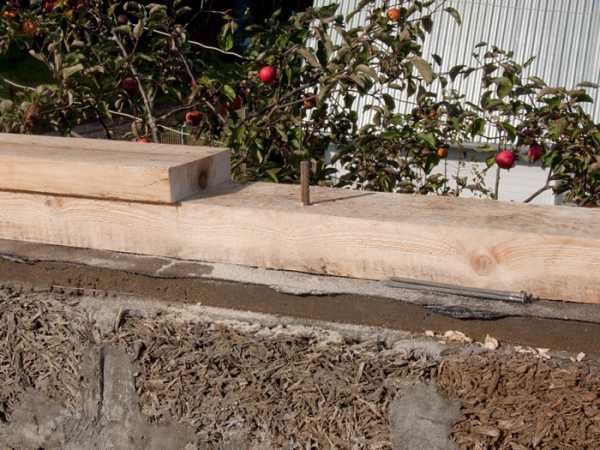

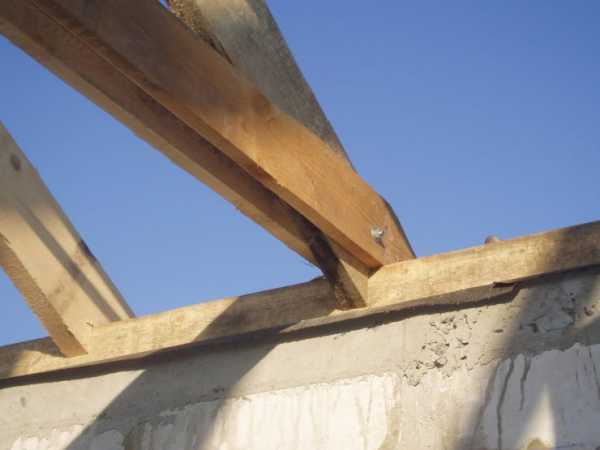

Основная стадия сооружения двускатной крыши – монтаж мауэрлата. Конструкция должна быть горизонтальной.

Перед началом монтажа рекомендуется проверить горизонтальность стены, где будет смонтирован мауэрлат. При обнаружении каких-либо отклонений, выровняйте стену при помощи раствора цемента.

Дальнейшие манипуляции – установку бруса на наружный ряд кладки или досок можно проводить после того, как поверхность наберет половину своей прочности.

Варианты соединения стен с мауэрлатом:

• В кладке устанавливается катаная проволока с большим диаметром сечения, два края направлены вверх. В доске монтируются проемы, куда ее продевают, после скручивают и загибают.
• В стену замуровывают проволоку (12 мм). Под этот размер сверлят дыры, надевают брус или доску, закручивают гайками и широкими шайбами.
• Выравнивают пиломатериалы, делают отверстия с помощью сверла (12 мм), продевают анкера, затягивая, используя гаечный ключ.

Дистанция между шпильками/проволокой – 1 м 20 см. На стене, где будет смонтирован мауэрлат, прокладывают отсечную гидроизоляцию (рубероид/гидроизол).

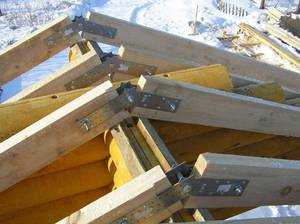

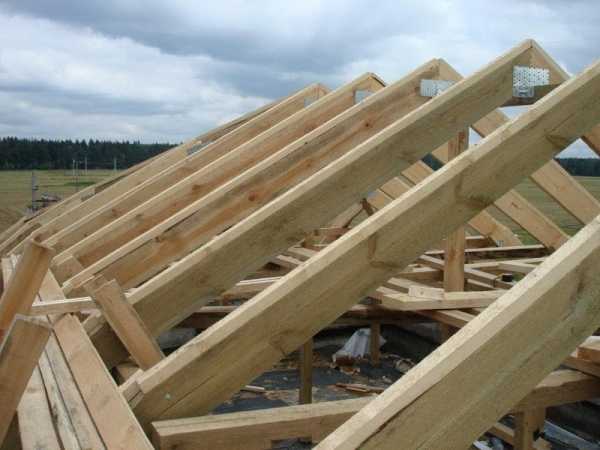

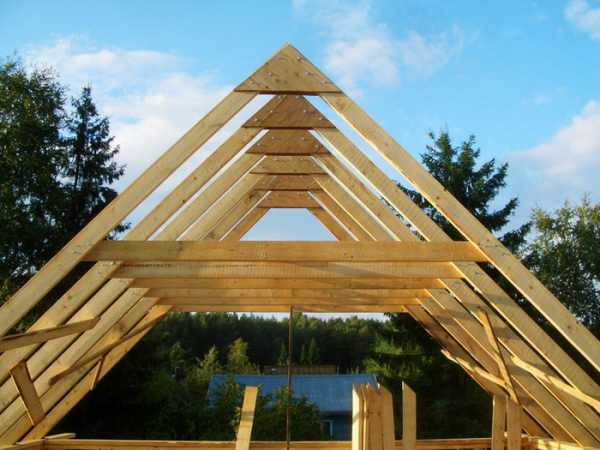

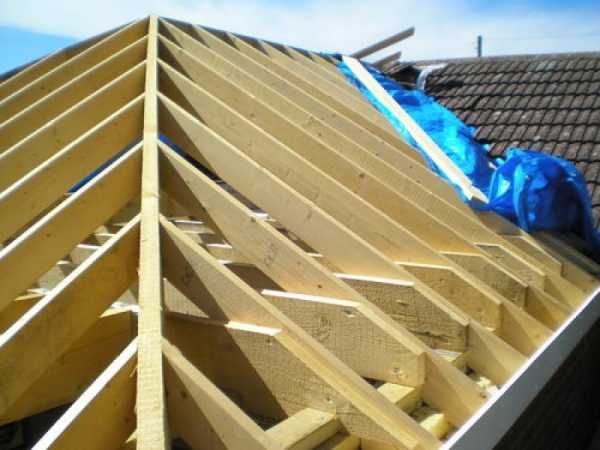

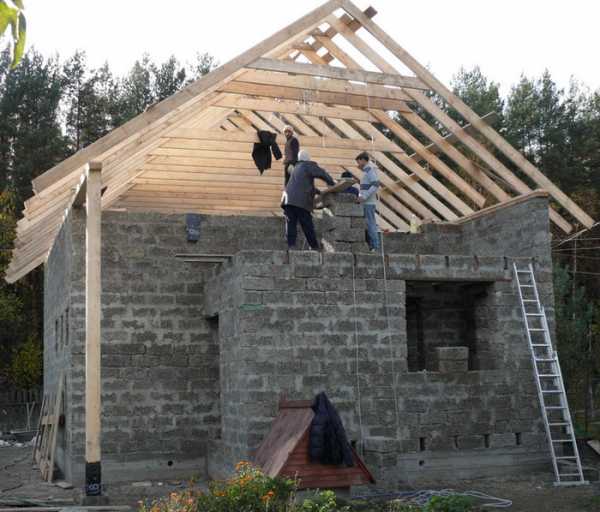

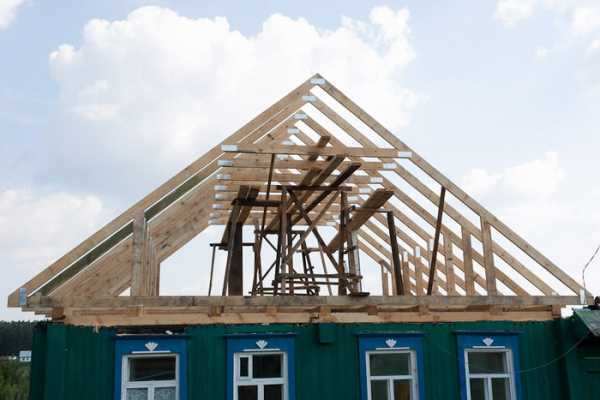

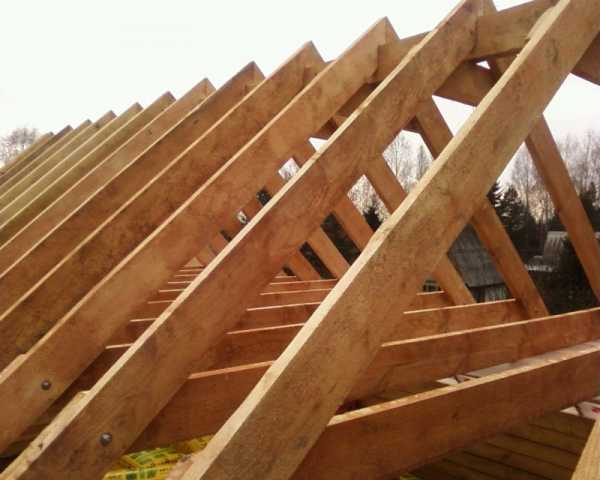

Следующий шаг – сооружение стропил двускатной крыши. В настоящее время известно много разновидностей подобных конструкций. Каждый вправе выбрать наиболее понятный, бюджетный и надежный по его мнению.

Затем стоит сделать шаблон будущего сооружения. В том случае, когда стропила наклонные, то предусмотрен постепенный монтаж их отдельных элементов прямо на кровле.

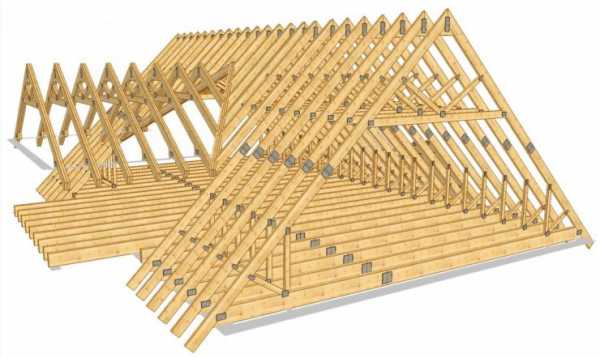

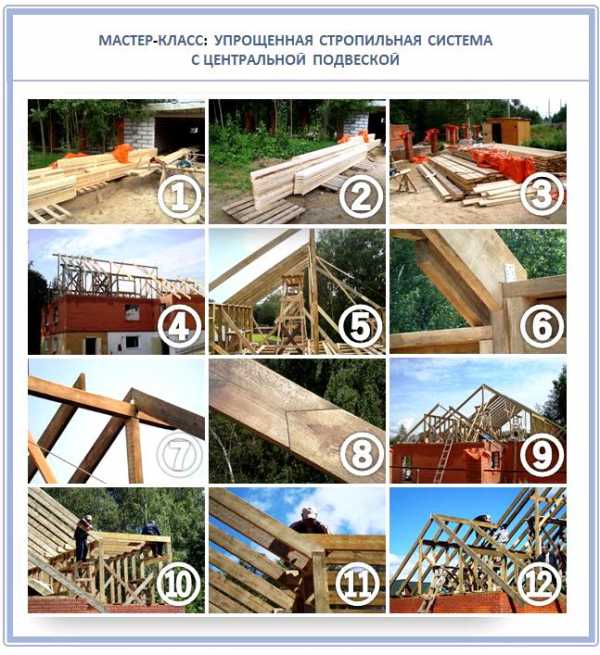

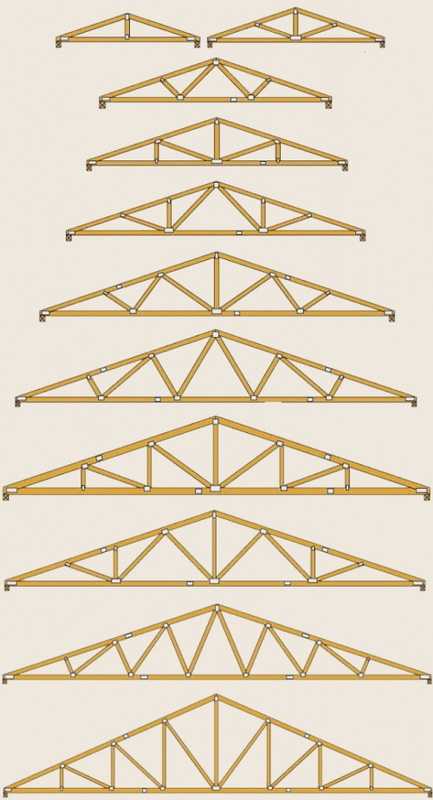

Если система состоит из висячих стропил, то предусмотрена сборка фермы на земле.

Нужно собрать необходимое число ферм, поднять на крышу, выставить вертикально и прикрепить к мауэрлату. В данном случае гарантируется высокая скорость и правильность монтажа.

Сложность заключается в подъеме сделанных собственноручно ферм. Для этого нужно установить 2 наклонные доски: первый конец фиксируется в землю, второй выступает над стеной.

Фермы перемещают максимально близко к смонтированной подъемной системе, привязав веревки и заволакивая систему на крышу. Это идеальный способ поднять ферму, если нет под рукой лебедки или крана.

Как собрать стропильную систему?

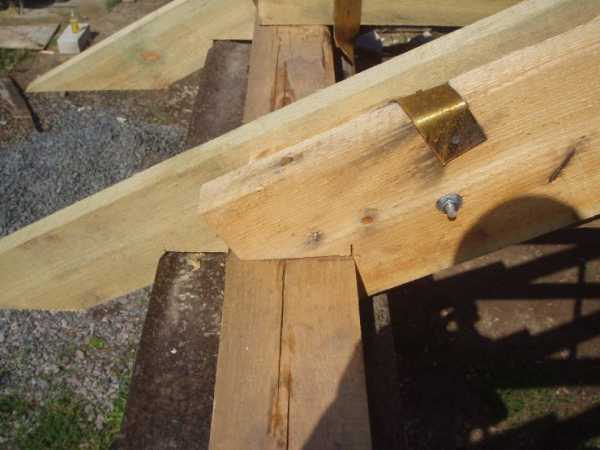

• Выставляем крайние фермы, которые образовывают фронтоны. Выравниваем, соединяем с ними преходящие упоры, которыми могут служить доски, приколоченные к стене дома.
• Натягиваем между 2-мя смонтированными фермами шпагат на уровне конька, с 2-х сторон внизу. Контролируем уровень шпагата, устраняем погрешности.
• Установленные фермы крепим к мауэрлату.
• Следующие фермы устанавливаем согласно натянутым шпагатам.

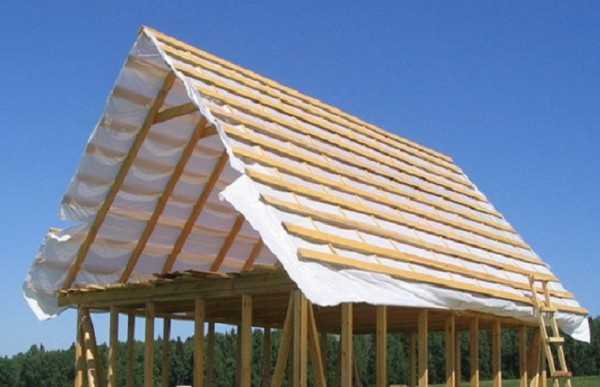

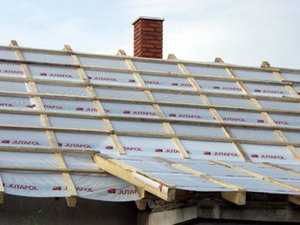

• Смонтированную стропильную систему накрываем слоем гидроизоляции, набиваем сверху обрешетку. Гидроизоляционная мембрана защищает утеплитель от намокания.

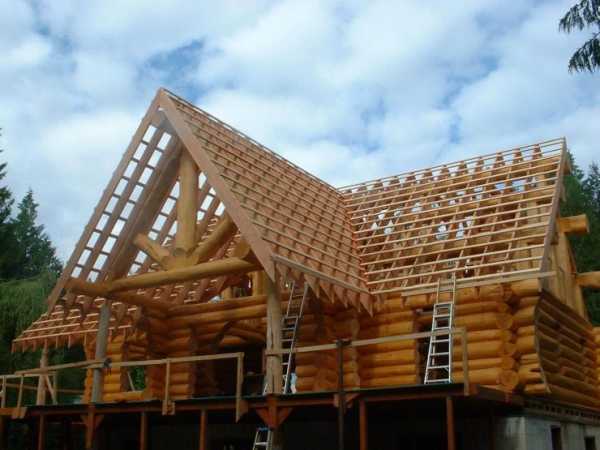

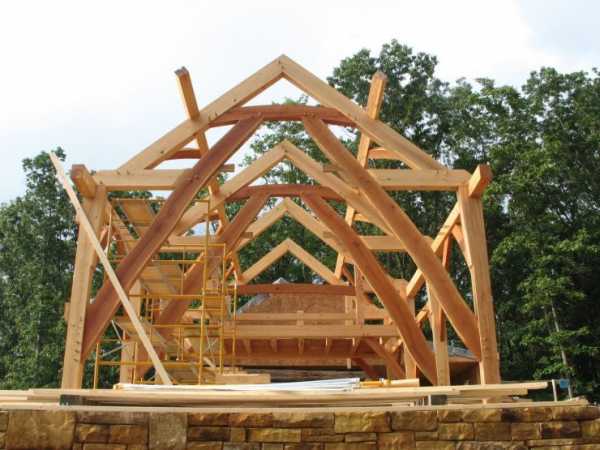

Ниже представлены фото двускатной крыши деревянных жилых домов, смонтированной собственноручно.

Правильная двускатная крыша предусматривает дальнейший монтаж кровельного материала, который в свою очередь гарантирует максимальную защиту жилого здания от воздействия агрессивных факторов внешней среды, обеспечение максимального пребывания и проживания владельцев здания.

Желаем вам удачного начала строительства и успешного его завершения без погрешностей!

Фото двускатной крыши

landshaftportal.ru

Виды и варианты двухскатных крыш: обзор всех конструкций

Двускатная крыша – самый стандартный вариант. Именно с ней рисуют дом даже маленькие дети, и именно она первая приходит на ум. И в этом есть смысл: эта крыша проста по своей конструкции, одновременно приспособлена под самые разные климатические условия и обладает достаточной устойчивостью, которую человечество испытывает уже не одно столетие. Но на практике идеальные щипцовые крыши встречаются не так уж и часто – чаще как раз с неравными углами наклона, разной длиной карнизных свесов и необычного дизайна.

Причин такой «аномалии» обычно две: либо так хозяева жилья пытались выразить некую архитектурную особенность дома, либо к этому привели определенные эксплуатационные требования. Или же разные виды и варианты двускатных крыш на самом деле таят в себе много бонусов в виде дополнительного комфорта, стиля и функциональности! Разберемся?

По сути двускатная крыша – это два ската, которые скреплены под определенным углом. А вот под какими, одинаковым ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:

• Традиционную симметричную.
• Несимметричную, с разным углом скатов.
• Ломаную, с преломлением скатов посередине.
• Двускатную крышу с коньком не по центру здания.

И их интересные комбинированные варианты.

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайнов, в основе которого лежит равнобедренный треугольник. Острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.

Классическую симметричную двускатную крыша называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания. А уже от самого угла зависят функциональные особенности такой крыши.

Двускатная крыша, в зависимости от углов скатов, бывает таких видов:

• Классическая с углом 45°. Самый распространенный вариант для домов шириной до 8 м.
• Пологая, с углом менее 45°. Встречается чаще на небольших дома в особо ветреных регионах.
• Остроконечная с углом наклона 60°. Это – самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.
• Ломанная со скатами разных углов: 30° и 60°.

Угол наклона такой крыши рассчитывается исходя из климатических особенностей местности. Например, крыши с крутым углом наклона обычно строят в регионах с особо снежными зимами, а пологими скатами – в ветреных регионах. Там, где дожди бывают чаще, чем солнце, а зимой много снега, этот угол должен быть не менее 60°.

Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами. А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.

Да, такая крыша смотрится необычно. Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь, а еще привлекательный запоминающийся дизайн.

Суть такого вида крыши в том, что у нее один скат заметно длиннее другого.

Тем более, что в плане строительства ничего сложного здесь нет:





Вснове такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия все еще немного необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломанную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь, чтобы помещение получилось уютным и теплым, обычной двускатной крыши недостаточно из-за таких минусов:

• На скатах довольно сложно сделать качественные мансардные окна. Такие сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
• На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
• Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядят не слишком уютно. А на некоторых людей еще и давят психологически.
• Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
• Утеплить такую крышу сложнее, чем ломанную.

Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:

В основе асимметричной крыши, преломление которой идет не по центру, в основе уже – произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая. Поэтому асимметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чем-то экономить.

Необычное «ломанное» внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами. Да и психологические любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.

Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещения есть возможность даже пристроить полноценный балкон!

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с асимметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое помещение под кровлей более уютным и просторным.

Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:



Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила. Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдержать. А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только с слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остается, правда, под самым покрытием.

Но все это касается только жилых домов. А вот для настоящей русской баньки крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть!

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у нее будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!

Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:

• Одноуровневые мансардные крыши – самые простые в плане устройства. Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но при этом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнят одну из них на подиум.
• Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневой крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при все при этом это все-таки не полноценный второй этаж, а потому затраты совсем не те.

Выбрали для себя понравившийся вариант? Тогда приступайте к стройке, а наш сайт вам в этом обязательно поможет!

krovgid.com

110 фото базовых особенностей конструкции

Обустройство крыши является последним этапом строительства, если рассматривать стандартные варианты, то хозпостройки строят с односкатной конструкцией, а дома с двухскатной крышей. Технология строительства имеет многовековую историю, последовательность операций практически не меняется, несмотря на то, что сегодня применяются современные кровельные материалы.

Преимущества двухскатной конструкции

• Разные архитектурные схемы
• Экономия средств
• Простые расчеты
• Естественный сток дождя и снега
• Геометрическая форма снижает риск протекания крыши
• Возможность обустроить на чердаке мансардное помещение
• Ремонтопригодность, надежность, долгий срок службы, стойкость к износу.

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.

Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

Каждый из вариантов обладает своими особенностями и преимуществами, которые следует внимательно изучить, чтобы не ошибиться в выборе конструкции.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации.

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.

Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Главным параметром при выполнении расчетов выступает общая площадь крыши, его легче всего просчитать для симметричной конструкции: значение периметра одного ската умножается на 2, и получается точный результат.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

• мауэрлат;
• стропильная система;
• подкосы с коньками;
• обрешетка;
• теплоизоляция и влагозащита;
• покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Монтажные работы

Мауэрлат предназначен для того, чтобы выдерживать вес кровли, он обеспечивает равномерное распределение нагрузки на фундамент со стенами, ширина бруса для его изготовления равняется ширине стены. Крепление выполняется с помощью стальной проволоки, скоб, шпилек, металлических пластин, анкеров или деревянных прибоин.

Фронтоны и нижняя часть обрешетки фиксируется на мауэрлате или брусе с меньшим сечением, последний элемент прикручивают или прибивают к верхней обвязке.

Балочные перекрытия создаются из деревянных брусьев 200х100 мм, обрешетку располагают на продольных балках с шагом 50 или 60 см, их крепят к мауэрлату с помощью длинных гвоздей (200 мм). Стропильную систему изготавливают из балок с сечением 100х50 мм, высота каждой стойки равна расстоянию между полом и верхней частью мауэрлата.

Опытные строители, которые знают, как построить двухскатную крышу, обязательно зашивают фронтон, с этой целью можно применять сайдинг, профлисты или вагонку. Для вентиляции и освещения внутреннего пространства чердака в фронтоне оставляют оконный проем.

По всему периметру устанавливают карниз и пластиковую систему водоотлива. Монтаж кровли требует выполнения паро-, гидро- и теплоизоляции, в качестве кровельных материалов используют черепицу, ондулин и другие.

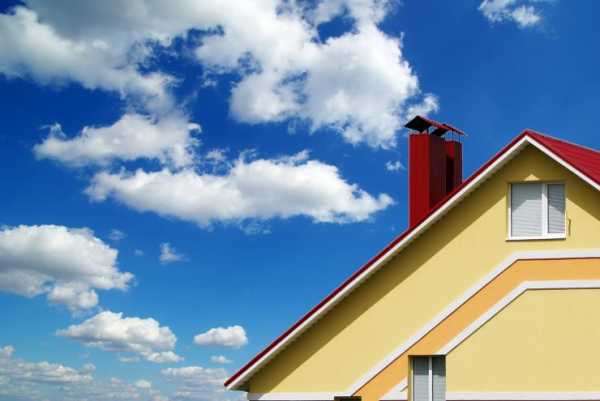

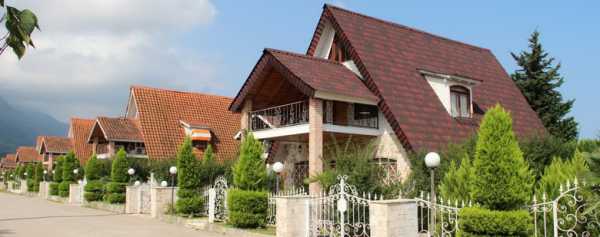

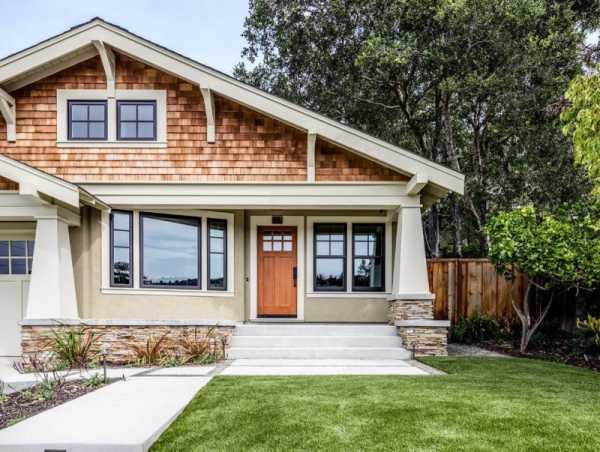

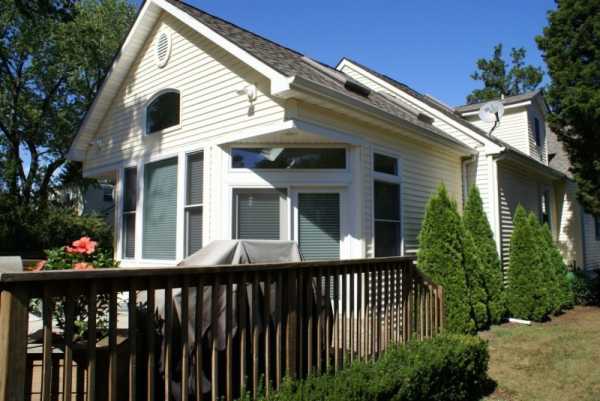

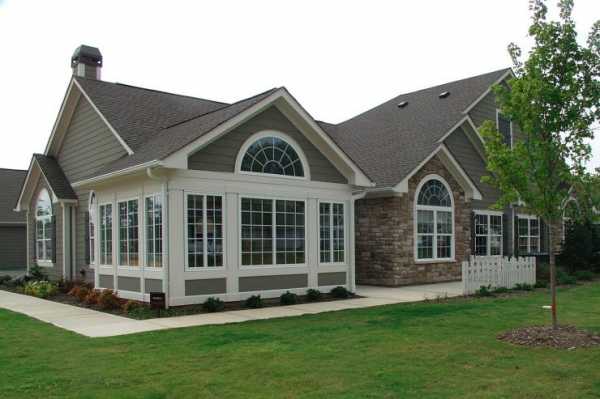

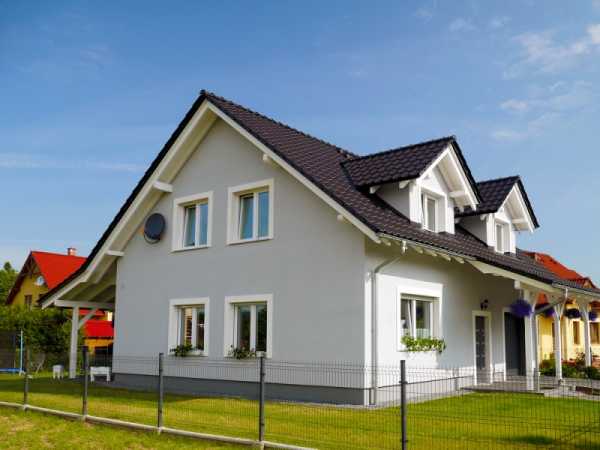

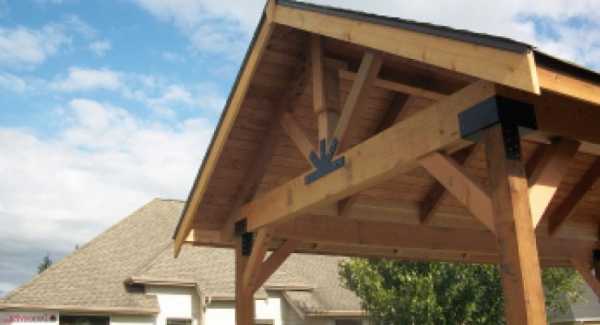

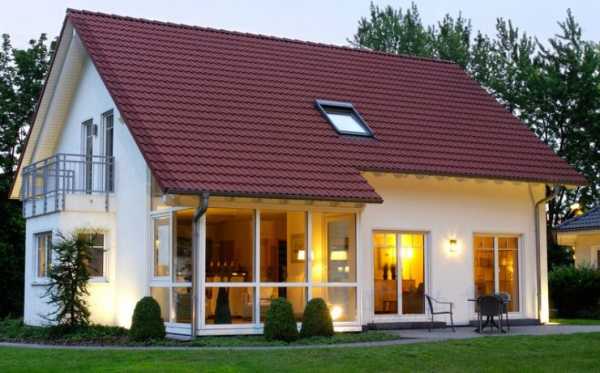

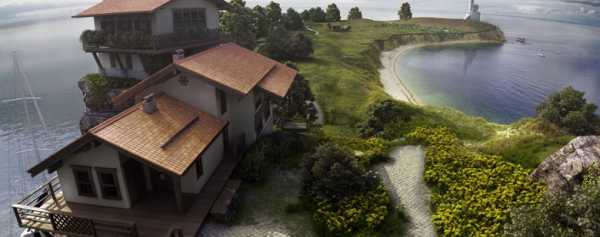

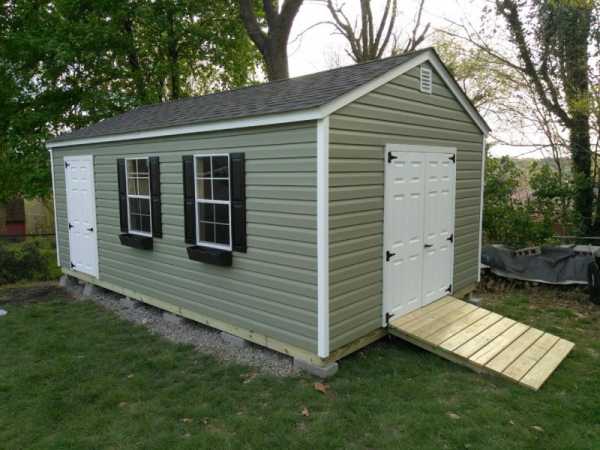

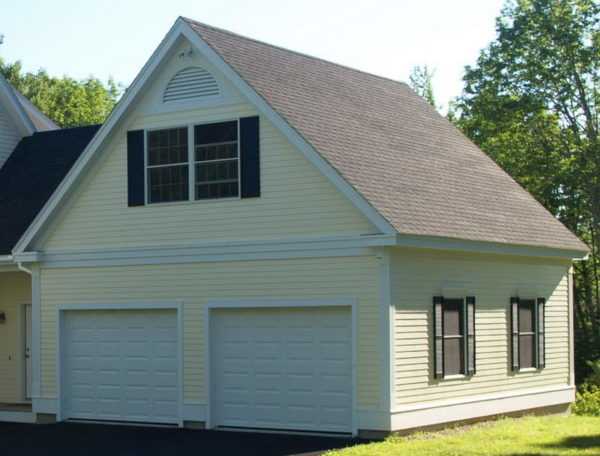

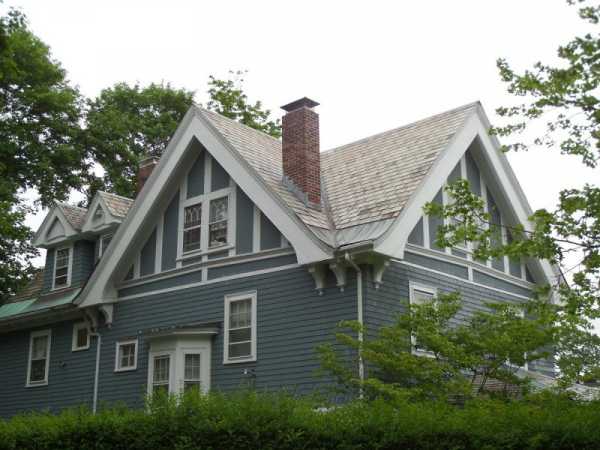

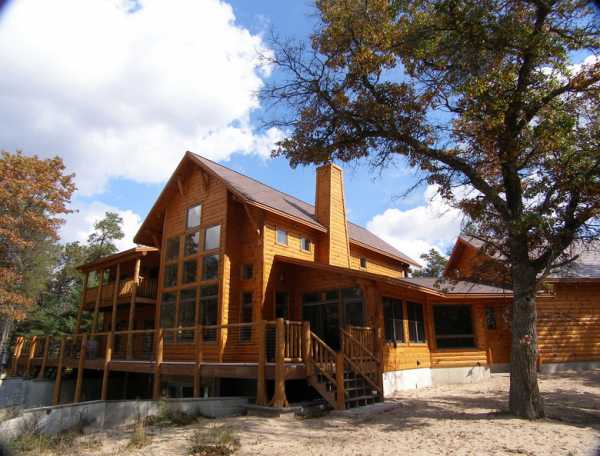

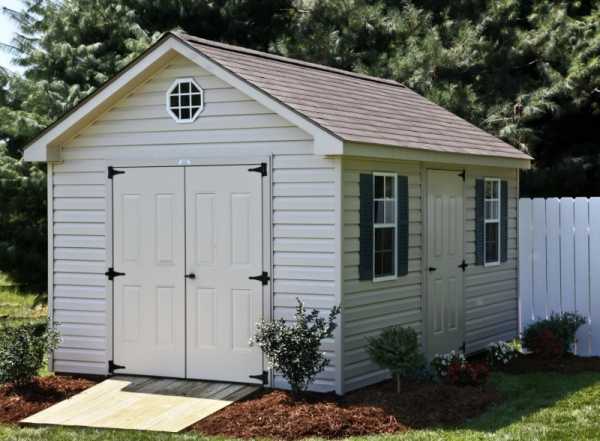

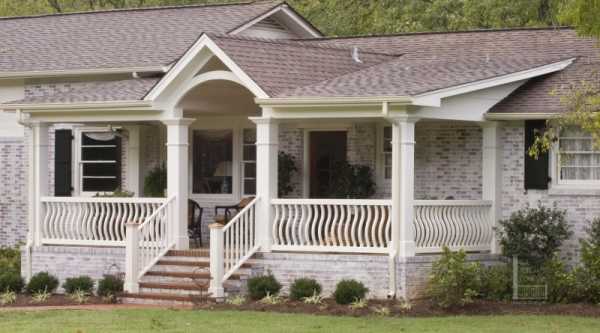

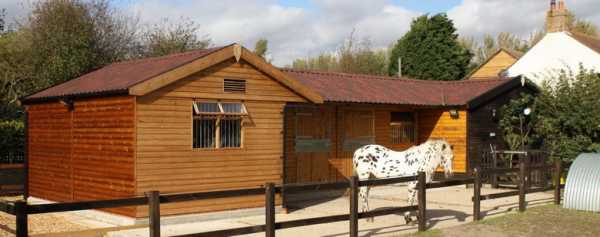

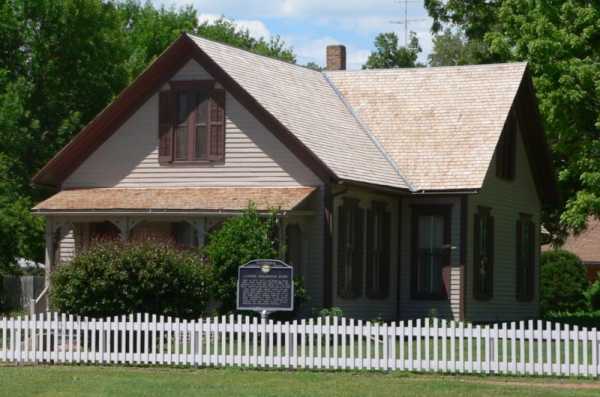

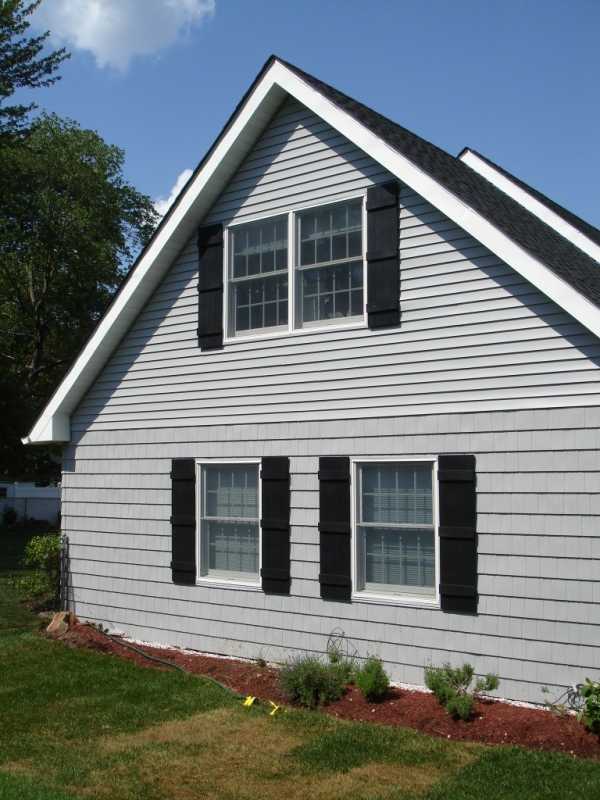

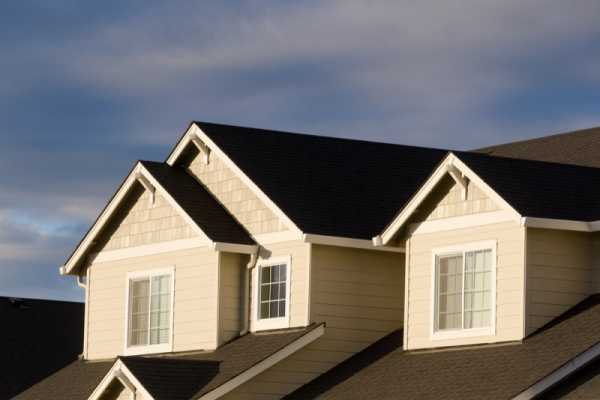

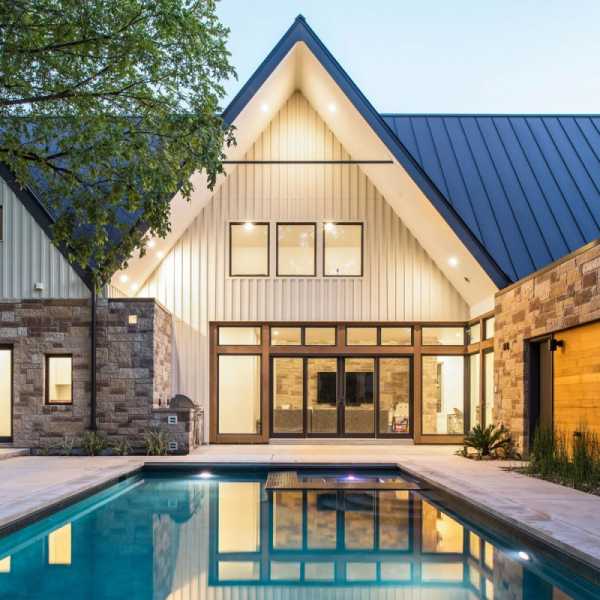

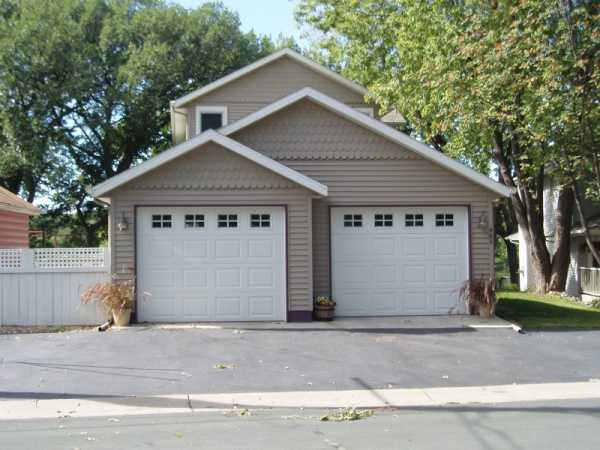

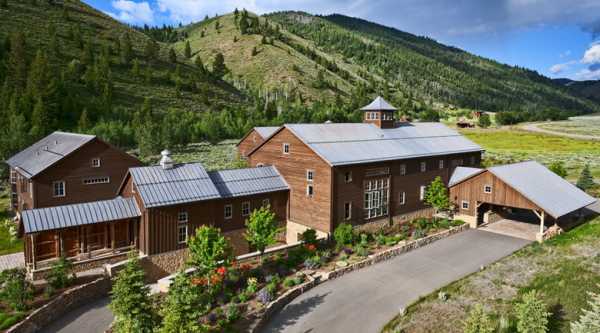

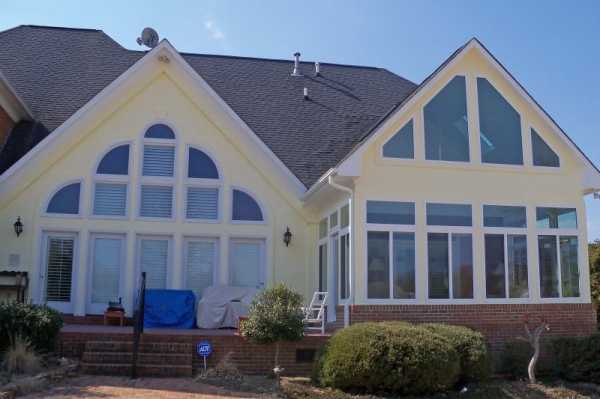

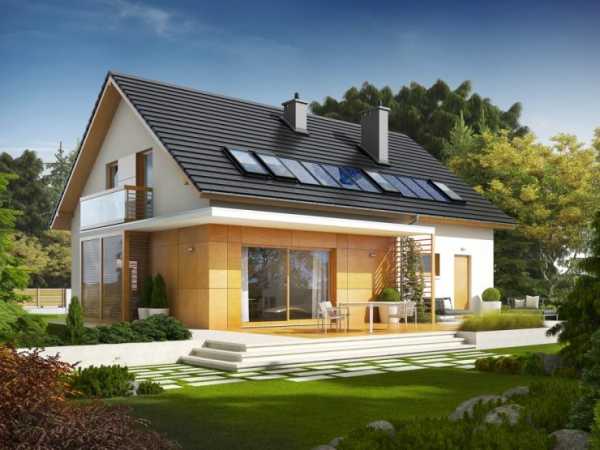

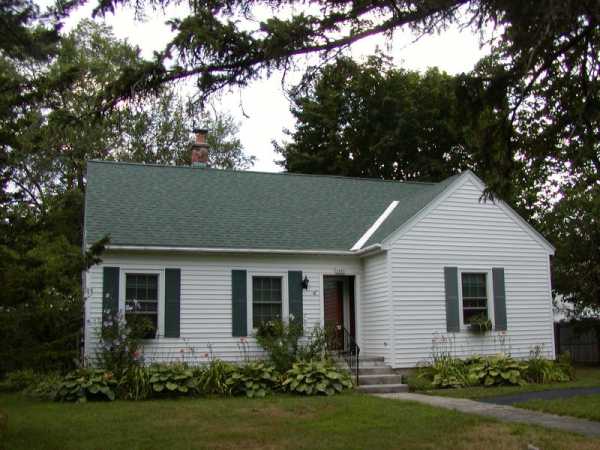

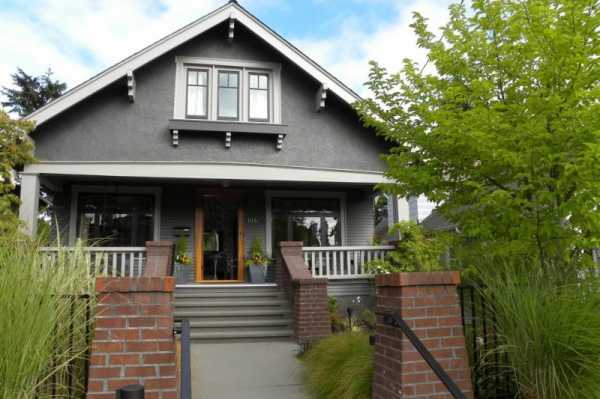

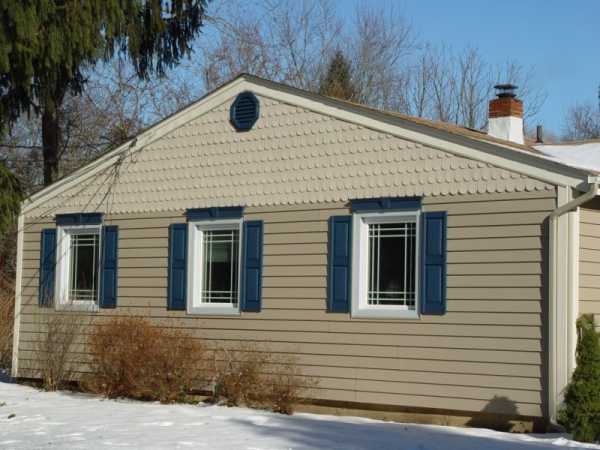

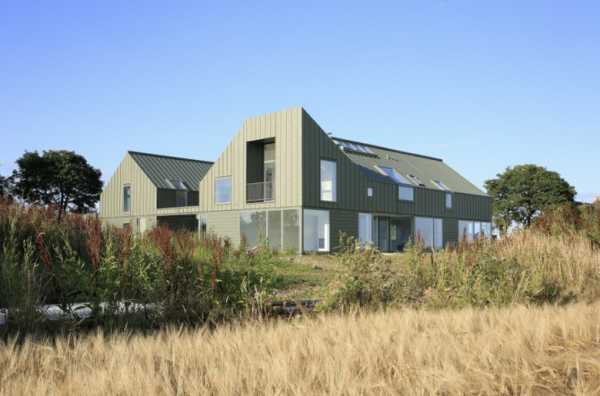

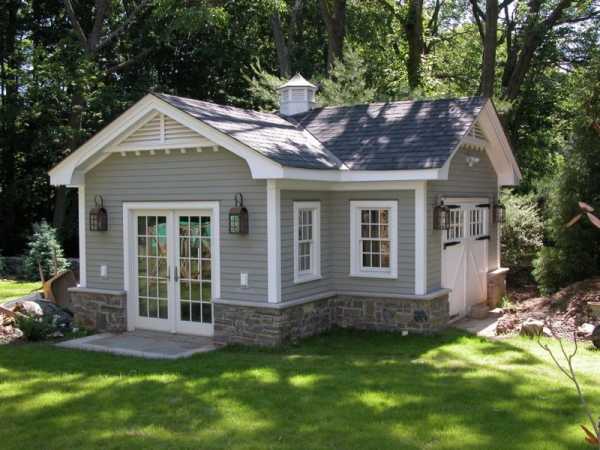

Фото двухскатных крыш

Также рекомендуем посетить:

mojdominfo.ru

Как сделать двухскатную крышу: фото, видео, чертежи, расчет

Содержание статьи

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую двухскатную крышу можно и самостоятельно.

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка на двухскатную крышу

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Крепление деталей

Естественно, все детали крыши нужно закрепить между собой.

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу. Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли.

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь.

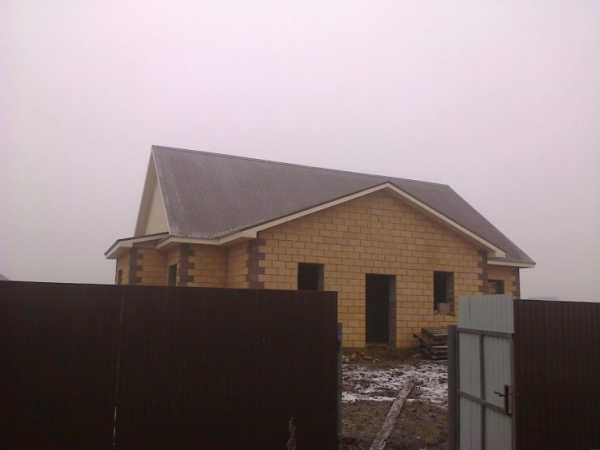

Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.

Видео «Как сделать двухскатную крышу своими руками»

Мне нравится!3Мне не нравится!2

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru

Самостоятельное возведение двухскатной крыши, особенности конструкции и фото галереи удачных решений

Процесс строительства дома завершается возведением крыши. Наиболее простой и менее трудозатратный из всех видов является двухскатная крыша. Как правило, такой вид конструкций выбирают при возведении гостевого дома, гаража или бани. Конструкция двускатной крыши еще и самая надежная: с ней не страшны снегопады, дожди и сильные порывы ветра. Такую крышу можно возвести самостоятельно. Однако, для этого необходимо учитывать некоторые особенности строительства этого сооружения.

В данной статье представлены основные особенности строительства двухскатной конструкции, ее устройство, элементы, виды и фото.

Возведение двускатной крыши своими руками

Двускатная крыша выгодно отличается по нескольким основным преимуществам. Благодаря углу наклона такой конструкции, который составляет 45 градусов, предотвращается прилипание снега на кровлю, а следовательно, уменьшается значение нагрузки на стены дома.

Такая конструкция дает возможность устройства на чердаке дома дополнительного мансардного этажа, который подойдет для гостевой комнаты, комнаты отдыха, спальни и так далее. Двускатная крыша гораздо проще возводится, в отличие от ломаной или вальмовой.

Первое, что необходимо знать при возведении двускатной конструкции — это ее устройство.

Устройство двускатной крыши

Двускатная крыша представляет собой два наклонных ската, которые покрыты определенным кровельным материалом и два фронтона с торцов формой треугольника. Элементы двускатной конструкции:

• стропила;
• мауэрлат;
• ригель;
• лежень;
• прогон;
• подкос;
• стойка.

Мауэрлатом называется квадратный длинный брус. Мауэрлаты должны быть надежно закреплены на несущих стенах дома, поскольку именно на них приходится основная нагрузка всей конструкции. Как правило, чтобы обеспечить конструкции прочность, они встраиваются в стену и обкладываются с трех сторон кирпичами.

Стропила являются распорками, установленными между коньком и мауэрлатами. Коньком называется брус, соединяющий каждую половину конструкции. А поскольку конек крыши дома — это соединительный элемент всего сооружения, он отвечает за его надежность. Именно поэтому брус для конька должен быть из крепкого и прочного дерева.

Чтобы исключить чрезмерное намокание стен, необходимо сделать навес, удлинив стропильными досками нижнюю часть конструкции с обеих сторон. Такой прием предотвратит попадание стекающей с крыши воды после дождя и таяния снега на стены дома.

Чтобы облегчить приходящуюся на конек нагрузку и придать ему надежность и прочность необходимо использовать дополнительный брус, который называется леженем. На него приходится вертикальная нагрузка общего веса от всего сооружения, так что лежень должен быть из прочного бруса достаточного диаметра.

Дополнительную поддержку и укрепление мауэрлатов придают затяжки. Затяжки являются поперечными горизонтальными брусьями, которые оберегают конструкцию от поломки и обвала несущих стен за счет продольных нагрузок.

Чтобы придать дополнительную прочность и исключить провисание стропил, необходимо дополнить конструкцию вертикальными брусьями, которые называются стойками. Они позволяют снять некоторую нагрузку со стропил и исключат деформацию крыши, появляющуюся по истечении времени.

Чтобы более точно понять картину конструкции двускатной крыши, можно ознакомиться с примерами и фото крыш, созданных своими руками.

Виды двухскатных крыш

Различают двухскатные крыши с наслонной и висячей стропильной системой. Стропила называются висячими, если у них отсутствует средняя опора, они как бы нависают. Такие системы используются в домах, где расстояние между стенками, на которые опираются стропильные ноги не превышает семи метров. Стропила, обустроенные висячим способом, будут упираться друг в друга в коньке, а для нижней части можно установить распор.

В случае двухскатной крыши с наслонной стропильной системой, стены испытывают меньшую нагрузку. При этом некоторая нагрузка конструкции приходится на промежуточную опору, расположенную в центре конструкции. В качестве такой опоры можно использовать как внутреннюю стену, так и специально смонтированную опорную конструкцию.

Процесс обрешетки двухскатной крыши

Обрешетка — это завершающий этап возведения конструкции двухскатной крыши. Для этого необходимо сверху стропил положить горизонтально узкие брусья, которые добавят ей прочность и надежность, позволят забираться по ней, когда понадобится ремонт, а также не дадут кровельному материалу деформироваться.

До того времени, пока не появится обрешетка и кровля крыши, стоит заняться устройством досок карниза. Карнизы закрывают обрезными строганными дюймовыми досками. Однако, можно воспользоваться и иным видом материалов, например, декоративным.

Утепление потолочных перекрытий зависит от обшивки крыши дома. Кровля может быть закреплена как до, так и после этого мероприятия. Тип утеплителей и возможность их транспортировки на перекрытия решают очередность этих действий. Допустим, при использовании просеянного шлака, керамзитовой засыпки или опилок, необходимо вначале доставить утеплитель на перекрытие дома. Это позволит избежать многих неудобств.

При утеплении перекрытий листовым теплоизоляционным материалом, креплением кровельных элементов необходимо заняться сразу, как только будет установлена стропильная система двухскатной крыши.

После установки кровельного материала необходимо провести мероприятия по утеплению потолочных перекрытий дома. Это позволит ускорить производство работ.

Материалом для покрытия кровли могут служить:

• металлочерепица;
• профлист;
• оцинкованное железо;
• ондулин;
• рубероид.

Материалы для покрытия крыш

Самой простой можно считать двухскатную конструкцию, имеющую холодный чердак и покрытую рубероидом. Напротив, особенно трудоемкими считаются работы по утеплению крыши, расположенную над мансардой.

Выбор кровельного материала также зависит от материалов, использованных для строительства дома, они должны гармонично сочетаться и выгодно дополнять друг друга. Фото всех кровельных материалов и видов обшивки конструкции крыши и дома помогут разобраться с разнообразием ассортимента и определиться с выбором.

Способы соединения стропил

Качественное возведение двухскатной крыши своими руками заключается в грамотном закреплении деталей конструкции между собой. Чтобы эффективно закрепить диагональные конструкции можно использовать пазовый способ соединения деталей. Как правило, такой способ используется при соединении деталей, расположенных перпендикулярно относительно друг друга. Однако, стоит учитывать, что такое соединение уменьшит прочность конструкции в месте крепления. Из-за этого, не нужно выбирать такой способ для мест с большой влажностью.

Второй способ соединения — использование металлических уголков, пластин и прочих деталей. Такой способ имеет свои недостатки. В угловых местах, где нагрузка на конструкцию особо высока, шурупы могут быть вывернуты из деревянного основания.

Наиболее эффективным считается смешанный способ. При таком способе крепления учитывается направление нагрузок на детали.

Итак, ничего сложного в устройстве двухскатной крыши нет, главное, знать особенности строительства и ознакомиться с фото, представленными в статье.

krovlya.guru
