Фото крыши двускатной – как сделать своими руками, разновидности домов с «двухскаткой», расчет кровли и оптимальный угол наклона

Фото крыши двускатной – как сделать своими руками, разновидности домов с «двухскаткой», расчет кровли и оптимальный угол наклона

Содержание

каких видов бывает и что лучше, двускатная или четыхскатная + фото двускатных крыш частных домов

Двухскатная крыша представляет собой самый оптимальный вариант для выбора, не требующий больших расходов при проектировании и строительстве.

Ее формируют две наклонные поверхности, скаты, пересекающиеся под углом друг другу, в области конька.

Этот тип крыши обеспечивает надежную защиту дома от ветра, обильных осадков и давления снега при сильных снегопадах, стоит лишь найти оптимальный угол наклона двускатной крыши.

Двухскатная кровля достаточно просто собирается и к ней легко подобрать кровельный материал.

Содержание статьи

Виды двускатных крыш

  • Симметричная двускатная представляет собой классический вариант. Нагрузка равномерно распределяется на опору крыши и несущие стены. Стропила не прогибаются и есть возможность установки подпорок и распорок почти в любой точке. Минус у этой конструкции один и крайне существенный при устройстве мансарды — острые углы “воруют” пространство, необходимое для создания полноценной комнаты.
  • Асимметричная двускатная отличается от симметричной лишь тем, что конек крыши смещается в ту или иную сторону. Проектирование одного из углов более 45° позволяет создать достаточно просторную комнату на верхнем этаже. Но в то же время усложняются расчеты вследствие неравномерной нагрузки на мауэрлат и несущие стены.
  • Ломаная двускатная дает возможность создания полноценного жилого помещения под крышей благодаря изломам на своих скатах. Поверхность скатов, сгибается посередине, образуя грани, делящие их на два прямоугольника. Потолок в мансарде получается высоким, появляется возможность ставить вертикальные окна. В целом комната становится уютнее, приобретая черты комфортного жилого помещения. Но этот проект требует существенного вложения средств ввиду необходимости приобретения качественной древесины, изолирующих, утепляющих и других строительных материалов. Несмотря на это, ломаная крыша со временем становится только популярнее, поскольку позволяет расширить жилую площадь, не затрагивая высоту. К тому же преимущество установки окон в скаты крыши убережет от лишних трат на электроэнергию.

Подробнее о видах крыш вы можете прочитать здесь.

Фото двухскатной крыши ниже:

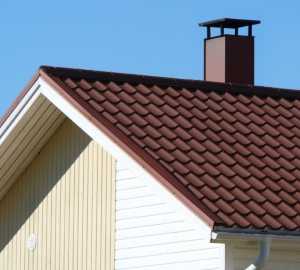

Симметричная крыша

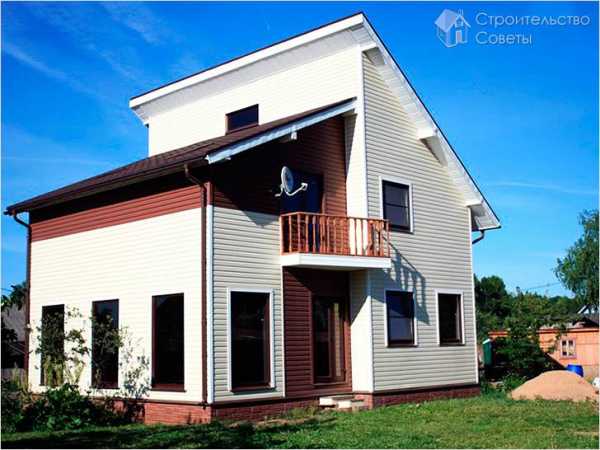

Асимметричная крыша

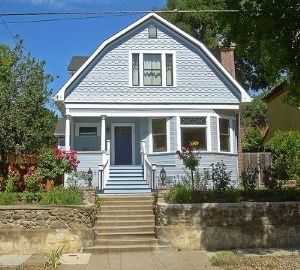

Ломаная крыша

Четырехскатная или двускатная кровля?

ВАЖНО!

При выборе крыши с двумя скатами или четырьмя, стоит обратить внимание на преимущества и недостатки обеих конструкций. Учитывайте то, что бывает двускатная крыша с разными скатами.

Преимущества двускатной крыши:

  • Надежность и прочность конструкции с равномерным распределением нагрузки на опорные стены и фундамент;
  • Возможность расположения инженерных систем дома на чердаке;
  • Скаты не позволяют осадкам задерживаться на кровле;
  • Восстановление поврежденных участков не требует больших затрат и ремонт легок в исполнении;

Недостатки двускатной крыши:

(могут возникнуть при устройстве мансарды)

  • Устройство слуховых окон потребует дополнительных денежных вливаний;
  • Укрепление стропил также потребует дополнительного финансирования;

ВНИМАНИЕ!

Пара скатов трапециевидной формы и пара скатов треугольной (или вальмы) формируют крышу о четырех скатах.

Преимущества четырехскатной крыши:

  • Отсутствует надобность во фронтонах, поскольку окна устанавливаются непосредственно на скатах;
  • Надежная конструкция крыши;
  • Отличное сопротивление ветру и осадкам;
  • Конвекция в помещении осуществляется по всей площади, в связи с чем тепло распределяется равномерно;

Недостатки четырехскатной крыши:

  • Сложность проектирования;
  • Устройство крыши смогут выполнить только профессионалы;
  • Большой вес стропильной системы;

Произвести расчет стропильной системы вы можете здесь.

Оба варианта хороши по-своему. Вопрос выбора зависит лишь от Ваших индивидуальных потребностей и финансовых возможностей.

Дом с двускатной крышей

Дом с четырехскатной крышей

Устройство двускатной крыши

Предварительно необходимо разработать план, учесть климатические особенности местности и определиться с углом ската крыши.

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

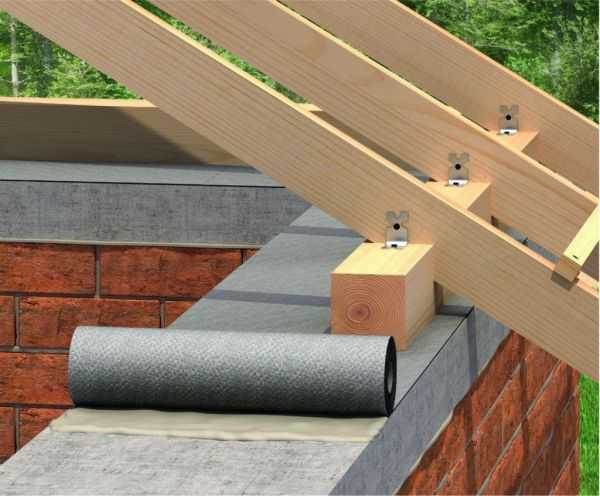

На несущую стену под мауэрлат необходимо уложить отсечную гидроизоляцию.

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил.

Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

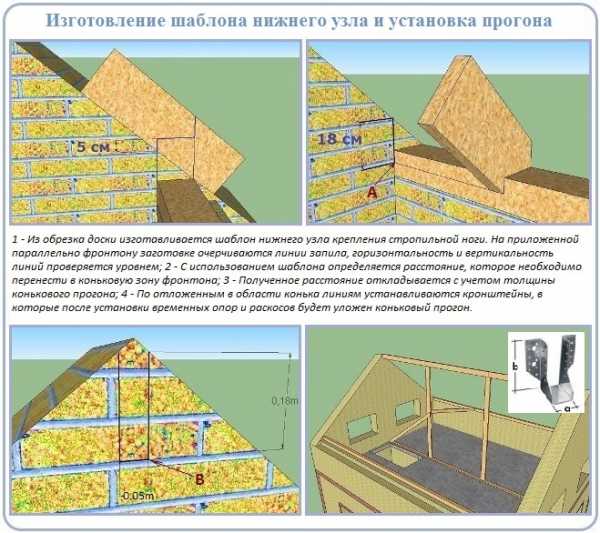

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

ВАЖНО!

До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий.

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать здесь.

Двухскатные крыши частных домов фото:

Тип дома с двускатной крышей

Одноэтажный дом с двускатной крышей

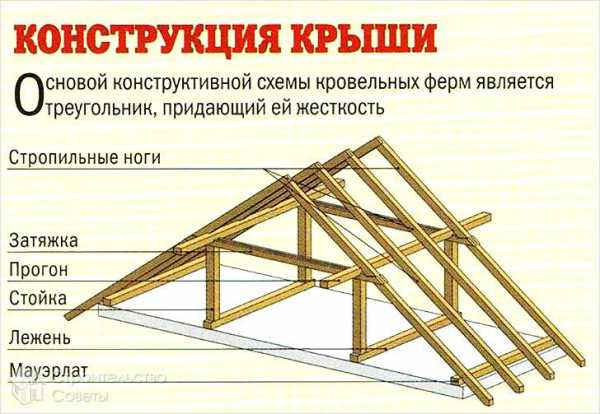

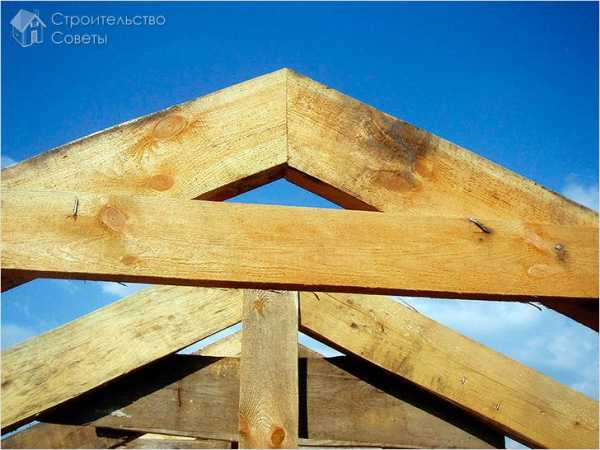

Основные составляющие стропильной системы двускатной крыши:

  • Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
  • Стропильная нога — составная часть, несущая на себе кровлю;
  • Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
  • Затяжка — часть, объединяющая конструкцию у основания;
  • Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
  • Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
  • Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.

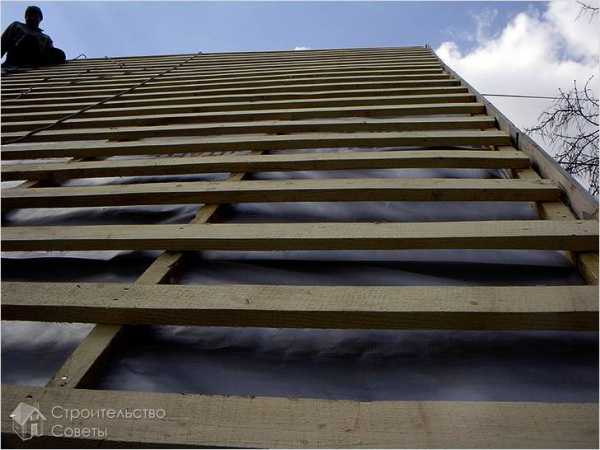

  • Обрешетка — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
  • Фронтон – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки.
    Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений
    , а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

При проектировании дизайна мансардной крыши нужно:

  • Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
  • Провести хорошую теплоизоляцию во избежание неравномерного прогревания помещения;
  • Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
  • Обеспечить надежную гидроизоляцию;
  • Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Фото схем и чертежей ниже:

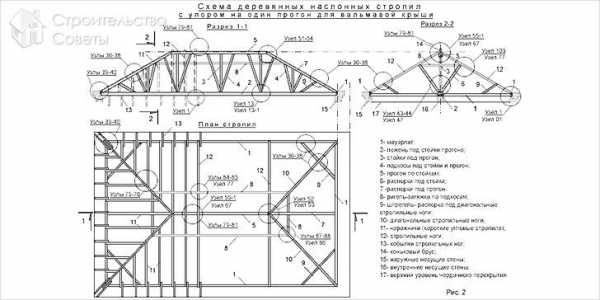

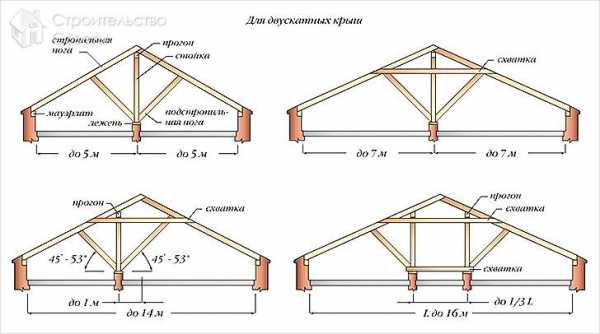

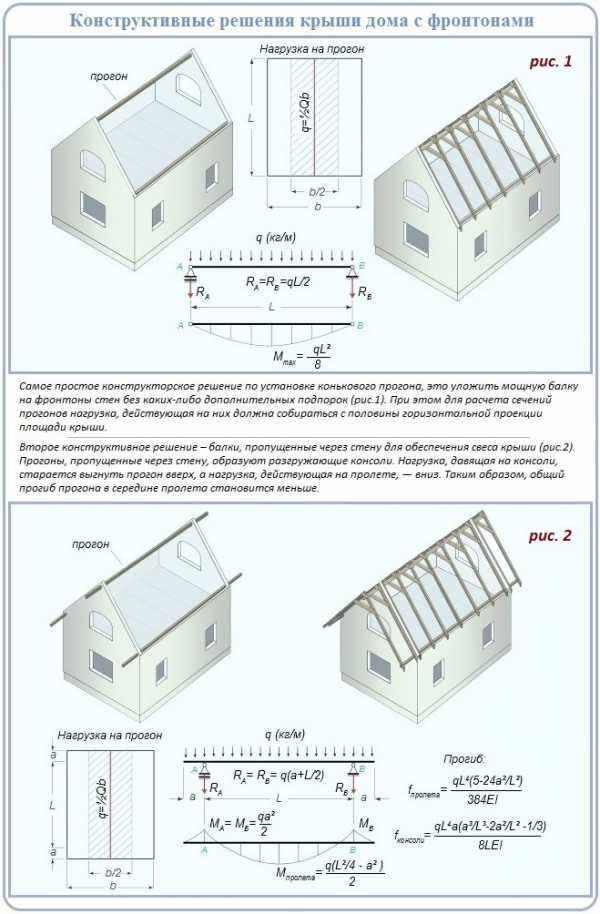

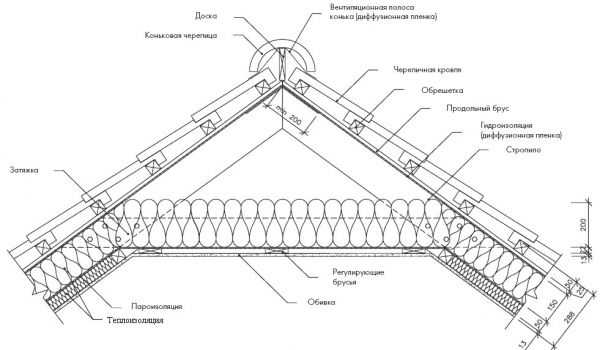

Схема двухскатной крыши

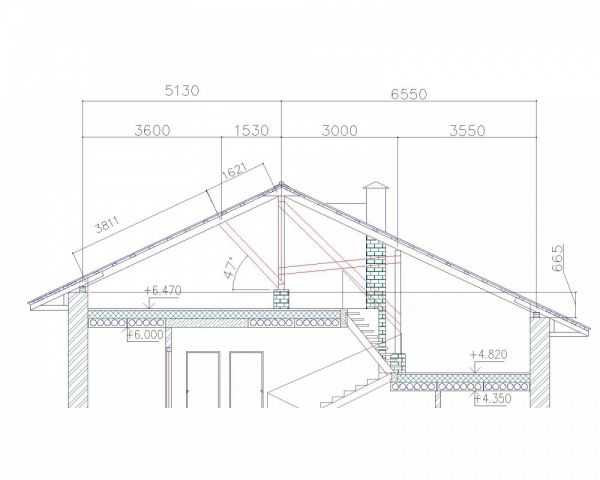

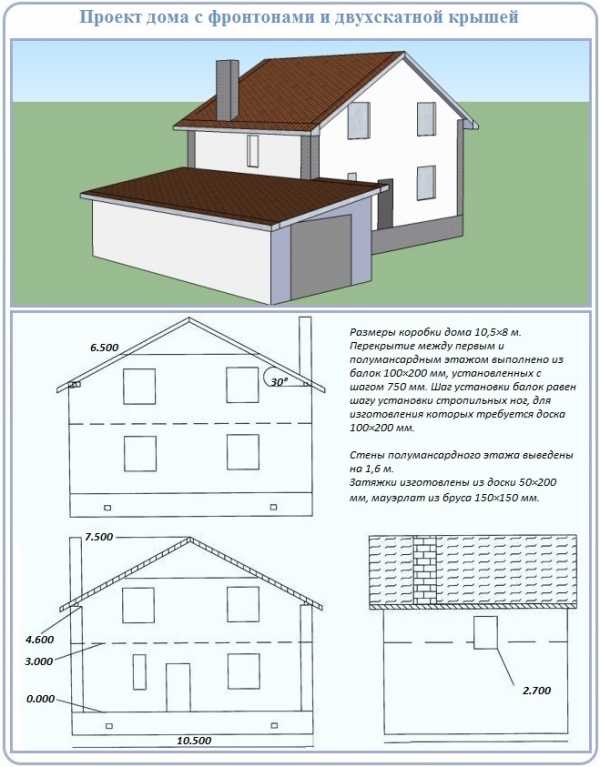

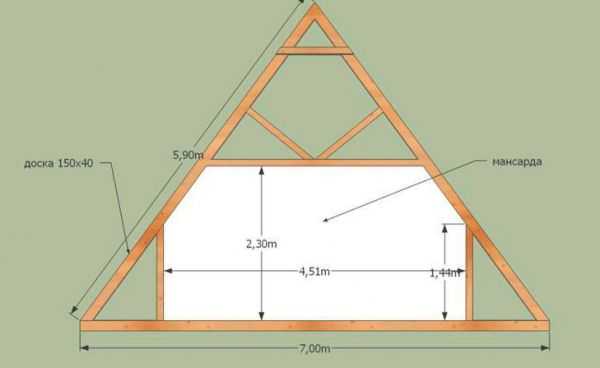

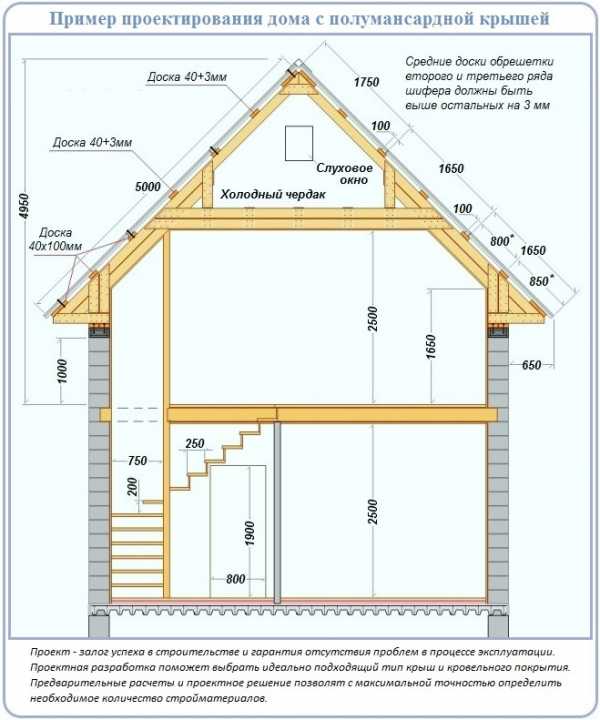

Чертеж двускатной крыши

Полезное видео

В этом видео вы узнаете все достоинства и недостатки двускатной и четырехскатной крыши:

Автор статьи

Образование - НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

413

expert-dacha.pro

как сделать мауэрлат мансардной крыши, устройство кровли + фото чертежей

Двускатная крыша — это один из наиболее простых вариантов крыш, применяемых при постройке небольших домов. Она имеет два наклонных ската к наружным стенам.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Окошки, называемые слуховыми, в них или на скатах крыши обеспечивают поступление света и вентиляцию чердака.

С первого взгляда кажется, что в устройстве двускатной крыши и в монтировке ее стропильного каркаса нет ничего сложного, но для того, чтобы надежно защитить строение от любых агрессивных внешних факторов, придется подойти к работе очень внимательно и ответственно, потому что просчеты в монтировке каркаса потом вряд ли уже можно будет изменить.

В данной статье Вы узнаете, как сделать двухскатную крышу, а так же устройство двухскатной крыши.

Содержание статьи

В чем отличие мансардной и нежилой двускатной крыши

Мансарда представляет собой жилое пространство, расположенное между крышей дома и потолком нижнего этажа.

Она позволяет оптимально использовать свободную площадь в качестве дополнительного жилого пространства, но в то же время требует эффективного утепления и тщательного подбора кровельного материала во избежание высокой теплопроводности летом и повышенного уровня шумов во время осадков. Примеры дизайна мансарды вы увидите здесь.

Чердак имеет то же местоположение, но в этом случае уже нежилое. Он не требует утепления и серьезных затрат при строительстве. Буферное пространство обеспечивает вентиляцию и служит помещением для хранения вещей.

Мансарда

Двухскатная конструкция: мансардная крыша и из каких частей она состоит.

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

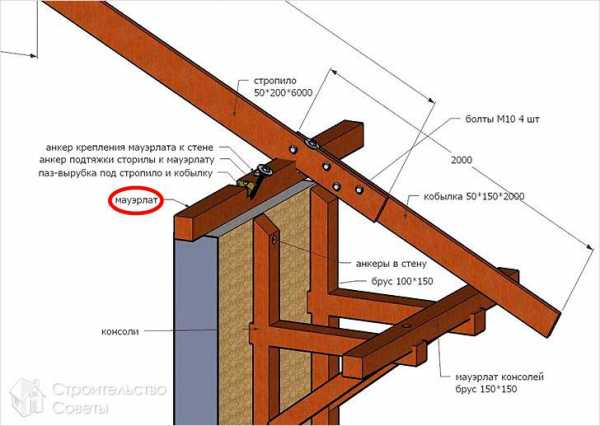

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:

  • Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.
  • Крепление анкерными болтами считается одним из наиболее эффективных и надежных. Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
  • Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.
  • Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой, не превышающей 400 мм в длину и 220 мм в высоту.
  • Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками. Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.

    Крепление анкерными болтами

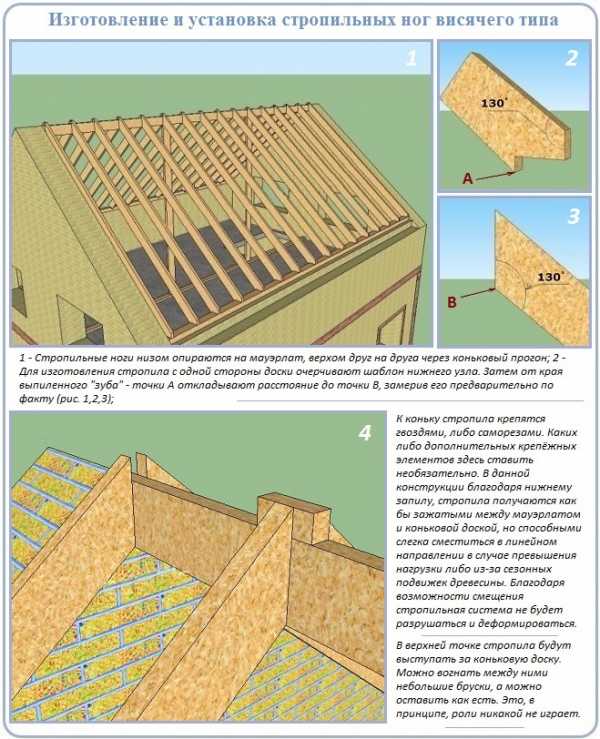

Стропильные ноги это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами. Они составляют основу каркаса и опору будущей крыши.

Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены.

ВНИМАНИЕ!

При установке конструкции, следите за качеством материала и обязательно обработайте древесину инсектицидными и защитными растворами. Помните, что небольшое количество личинок жуков, поедающих дерево, способны разрушить конструкцию в течение нескольких лет.

Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.

При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.

Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень.
Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра. От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом.

Под брусом стоит осуществить двойную изоляцию от влаги.

Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.

Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.

Мауэрлат

План двускатной конструкции

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

Правила монтажа затяжек

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют.
Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

Правила монтажа стоек

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов. Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

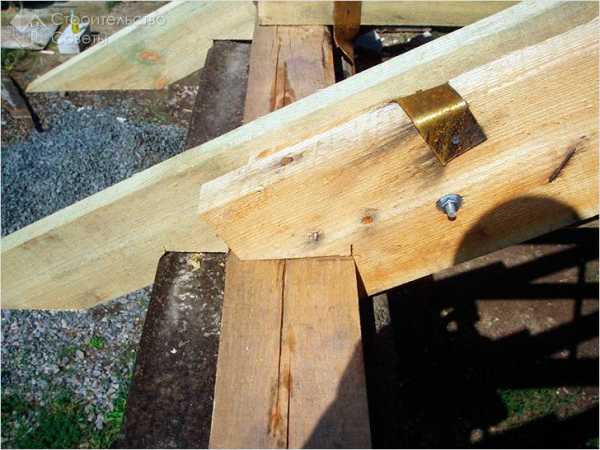

Монтаж стоек

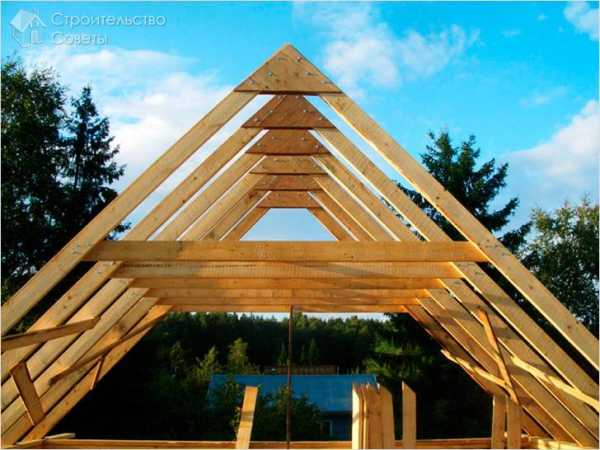

Двухскатная крыша своими руками: пошаговый монтаж

ВАЖНО!

При подготовке к строительству двухскатной крыши своими руками стоит определиться с тем, будет она жилой или нежилой, учесть климатическую и ветровую нагрузку местности и разработать план, принимая во внимание габариты дома.

И сейчас мы расскажем Вам, как сделать крышу двухскатную своими руками:

  • Первый этап знаменуется монтажом на продольных стенах строения опоры крыши — мауэрлата. Он принимает на себя всю нагрузку стропильной конструкции и рассредотачивает по стенам и фундаменту. Мауэрлат для двускатной крыши подготавливают из бруса или бревна с сечением 50×150 — 150×150 мм, предварительно подвергнутого обработке инсектицидными и защитными препаратами, противостоящими возгоранию и гниению.
  • Если при строительстве используется лежень, то следующий шаг — это этап его закладки.
  • Затем можете приниматься за установку стоек и прогона. В зависимости от Вашего проекта, стропильная система может содержать один коньковый прогон или иметь добавочные боковые прогоны. Либо может быть без них, но со стойками, подпирающими стропильные ноги. Для облегчения работы желательно соорудить леса. Стойки необходимо подготовить одинаковой длины, но если высоты стен Вашего дома по фронтону не везде одинаковые, то их придется выпиливать разными для того, чтобы уложить коньковый прогон в горизонтальное положение. В этом случае длину стоек необходимо отмерить по веревке, натянутой горизонтально промеж двух крайних точек.
  • При монтаже стоек необходимо проконтролировать вертикальное положение конструкции в двух плоскостях и заранее прикрепить стойки досками к сооруженным лесам. Затем на стойки можно крепить прогоны. Далее, удостоверившись в правильном положении стоек и прогона, закрепите узлы согласно проекту.
  • Потом можно приступить к монтажу стропильных ног. Если в результате подготовительных работ на выходе получилась ровная горизонтальная поверхность, Вам хватит одной размеченной стропильной ноги. В другом случае, если имеются нестыковки, придется разметить каждую путем натяжки веревки промеж двух крайних стропильных ног и выпилить в отдельности каждую промежуточную стропилину.
  • Рейки, равные длине между боковыми плоскостями стропильных ног, изготавливают для выдержки требующегося шага. Иначе говоря, от длины шага, заявленного в проекте, необходимо вычесть толщину стропильных ног. До крепления стропилин, которые идут встык с рейками, конструкцию тщательно проверяют и только потом закрепляют. Далее, устанавливаются кобылки — доски, удлиняющие стропильные ноги в целях обустройства карнизного свеса.

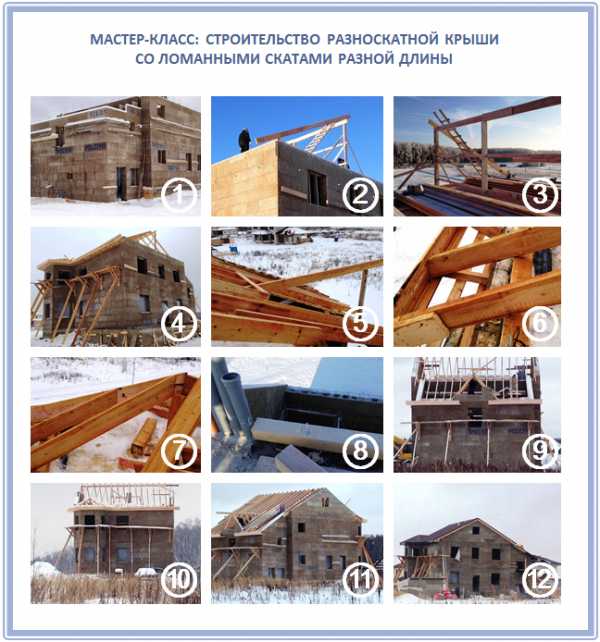

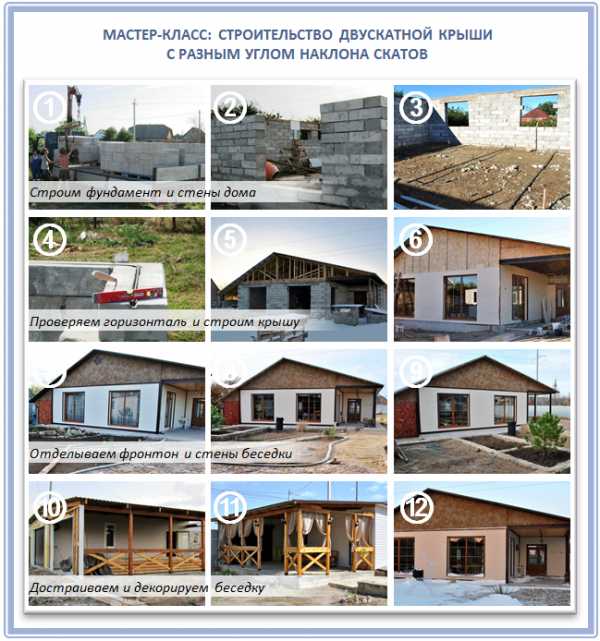

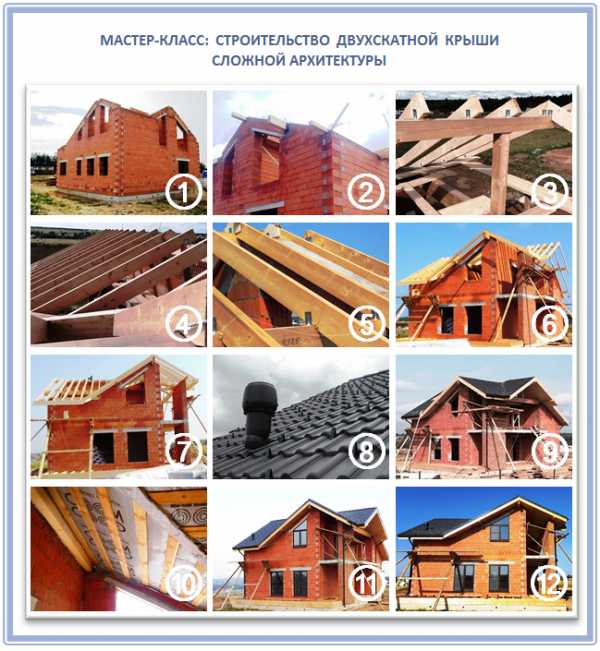

Крыша двухскатная своими руками (чертежи и фото ниже):

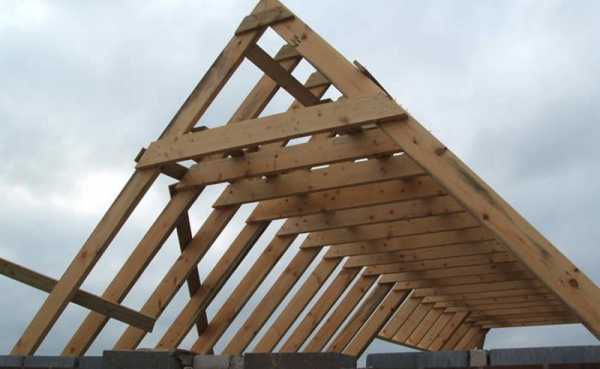

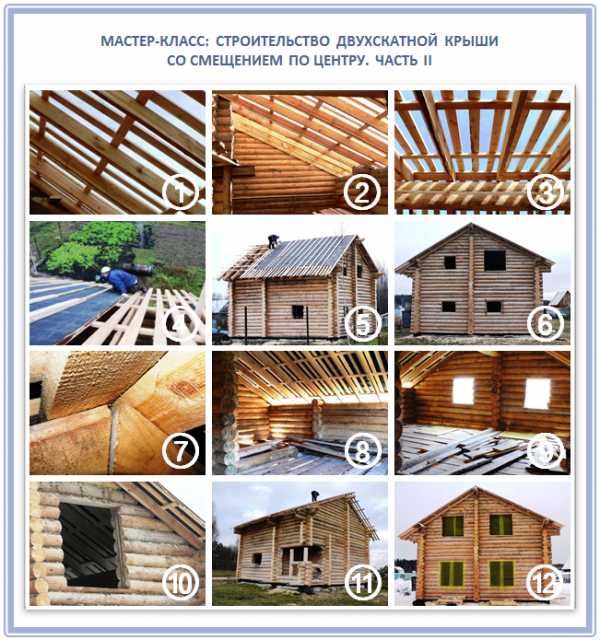

Двускатная крыша своими руками пошагово: фото схемы

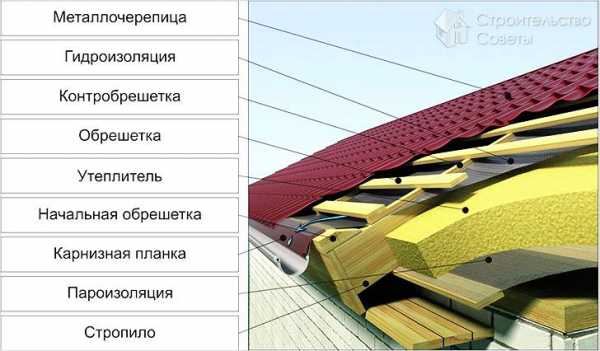

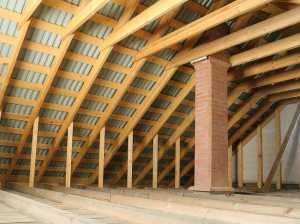

Конструкция двухскатной крыши с мансардой

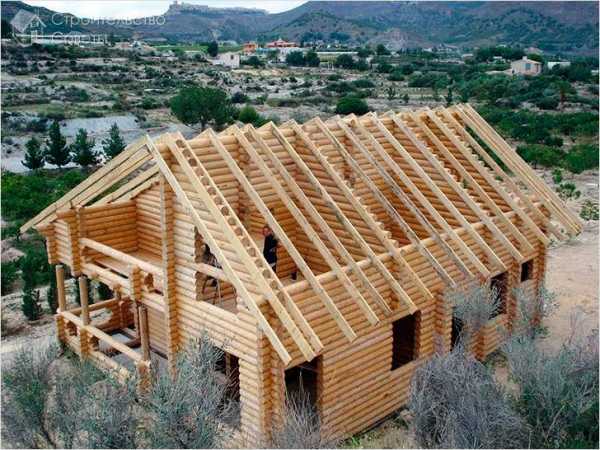

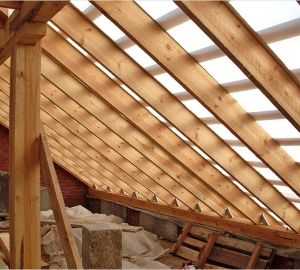

Монтаж крыши

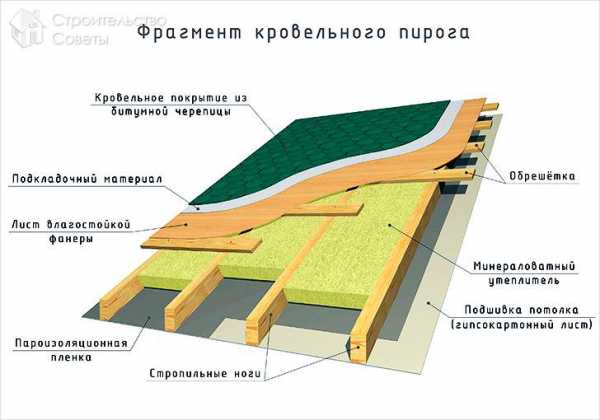

Выбор кровельного материала

Для крыши с углом наклона более 20C идеально подходят черепица и шифер. Крыши с меньшим уклоном будут задерживать влагу в зазорах, что будет портить покрытие. Черепичные крыши долговечны и их легко ремонтировать.

Шифер также является надежным материалом. Он влагостоек, морозоустойчив и пожаробезопасен. К тому же он достаточно недорогой и простой в установке.

Рулонные материалы применяют для плоских крыш или с углом наклона не выше 30C, иначе материал может сползти под воздействием внешних факторов.

Металлические профиль и черепица чаще применяются на крышах, уклон которых больше 10C. Это довольно стойкий и легкий материал, но при использовании их на ровной поверхности необходимо обработать места стыков качественным герметиком. Чем больше угол наклона, тем меньше должен быть внахлест листов металлопрофиля и металлочерепицы. То же самое можно сказать применительно к шиферу.

ОСТОРОЖНО!

Чем меньше уклон крыши, тем плотнее кровельный материал следует выбирать.

Еще один вариант — это кровельные панели, уже содержащие в себе тепло- и пароизоляцию. Монтаж их прост, но они отличаются сильной дороговизной.

Также, при устройстве двускатной крыши важно обеспечить вентиляцию помещения, находящегося снизу. А для скатных крыш обязательна система водооттока.

Как делать двухскатную крышу дома и из каких материалов зависит от Вас. В заключении, стоит отметить, что к работе стоит подойти грамотно и строим крышу двухскатную только с качественным материалом. Тогда крыша будет долговечной, надежной и стойкой.

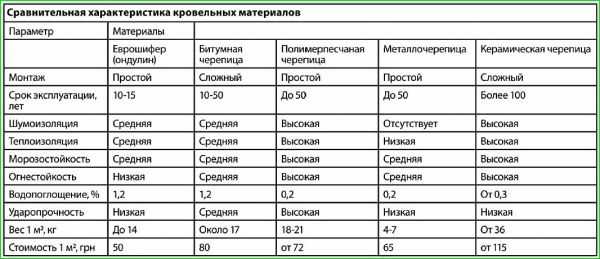

Сравнительная характеристика кровельных материалов

Полезное видео

В этом видео Вы узнаете, как построить двухскатную крышу:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Автор статьи

Образование - НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

413

2017-01-30

expert-dacha.pro

Крыша двускатная своими руками - как сделать (+фото)

На стадии проектирования дома важно продумать все до мелочей, учитывая, сколько будет этажей, количество комнат и их назначение, какой будет фундамент. Также отдельное внимание заслуживает вопрос об изготовлении кровли. Ведь именно это сооружение позволит защитить жилую площадь от атмосферных осадков. В этой статье будет детально рассмотрен процесс строительства двускатной крыши. Также, вы убедитесь в том, что двускатная крыша своими руками – это вполне посильная задача даже для начинающих мастеров. Сразу стоит отметить, что всех деталей в тонкостях не описать, поэтому вы сможете просматривать поучительные видеоматериалы.

Разновидности

Существует несколько типов двускатных крыш:

  • асимметричная;
  • симметричная;
  • ломаная, преимущественно используется при строительстве мансарды.

Традиционным типом кровли, который чаще используется при строительстве – симметричная. В ее основе лежит равнобедренный треугольник. Что касается асимметричной, то в этом случае конек обустраивается не по центру кровли, а немного со смещением.

Симметричная крыша выглядит оригинально и необычно, однако в таком случае на чердаке будет очень мало полезной площади.

Кроме всего прочего, существуют и другие типы крыш, которые используются редко, например, разноуровневая. В этом случае скаты образуют ломаную структуру и заканчиваются на разной высоте. Для реализации такого проекта требуется большой строительный опыт. Это касается и другого типа кровли – полувальмовой. Хотя по виду она напоминает щипцовую, края конька скошены, и она также сложна при строительстве.

Определение наклона угла ската

Угол наклона ската измеряется в градусах. Этот показатель может варьироваться от 5 до 60º. Как видно диапазон сравнительно большой. При 5º образуется практически плоская, а при 60º очень крутая крыша. Как же определить идеальный уклон? Некоторые люди делают это так: строители поднимаются на кровлю, берут две доски и устанавливают их как стропила, а хозяин просто говорит выше или ниже.

Однако ни один профессионал в этом деле так поступать не будет. Почему? Все дело в том, что при определении угла наклона ската необходимо учитывать такие нюансы:

  • количество дождевых осадков;
  • толщину кровельного «пирога»;
  • ветровые нагрузки;
  • тип кровельного материала;
  • возможные снеговые нагрузки и т. д.

На определение наклона ската некоторые ограничения, своего рода, накладывает производитель того или иного кровельного материала. Так, если скопится много снега на крыше и неправильно выбран угол наклона ската, то кровельный материал может не выдержать нагрузку и деформироваться. Существуют следующие параметры для разных материалов:

  1. Шифер и черепица не меньше 20º.
  2. Профнастил – 12º и более.
  3. Двухслойное рулонное покрытие не меньше 10º, а для 3 слоев допускается уклон до 2–4º.
  4. Ондулин – минимальный уклон в 6º.
  5. Металлочерепица – не меньше 14º.

Помимо определения угла наклона важно также рассчитать несущую способность всего каркаса. Убедитесь в том, что фундамент и стены выдержат всю нагрузку. Учитывая сложность всего процесса, зачастую, все эти расчеты доверяют профессионалам.

Также учтите тот факт, что определение этого показателя зависит от того, какую полезную площадь в чердачном помещении вы хотите получить. Особенно это важно, если вы планируете обустроить мансардное помещение. Ниже приводится схема:

Основа конструкции

Двускатная крыша состоит из таких элементов:

Наличие мауэрлата позволяет равномерно распределить нагрузку кровельной конструкции на стены дома. Чаще всего он изготавливается из бруса. Что касается стропил, то подпирающие и несущие брусья устанавливаются на мауэрлат. Соединяются они коньком. Стропила необходимы также для укладки кровельного пирога, состоящего из паро- и теплоизоляции. Если говорить об обрешетке, то это также неотъемлемая часть двускатной кровли. Она необходима для укладки гидроизоляционного слоя и кровельного материала. Более того, обрешетка бывает как сплошной, так и реечной. Выбор зависит от используемого материала для кровли.

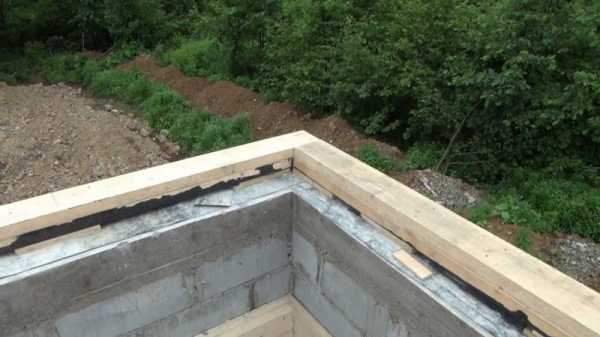

Начинаем строительство – мауэрлат

С целью сэкономить, некоторые отказываются от этого элемента и устанавливают стропила непосредственно на армопояс, закрепляя их шпильками. Однако в таком случае крыша станет достаточно жесткой и в момент воздействия влаги она может искривиться. Таким образом, мауэрлат служит своего рода амортизатором.

Для его изготовления обычно применяется брус сечением не меньше 150×150 мм. Крепится он наверху несущих стен по всему периметру строения при помощи шпилек с цангами. При его монтаже обязательно учтите такие детали:

  • Чтобы выполнить угловые соединения подрезка осуществляется на половину толщины бруса. Также можно не выполнять ее. В место этого угол скрепляется мощными усиленными металлическими уголками.
  • Хотя достичь идеального горизонта при установке мауэрлата достаточно сложно, но, по крайней мере, следует приложить все усилия для достижения ровной плоскости. Выполнить регулировку можно при помощи шпилек, на которые одевается брус. В брусе предварительно просверливаются соответствующие отверстия. Шпильки Ø14 мм бетонируются в армопояс с шагом 1–1,5 м. Далее при помощи подставочных брусков выставляете уровень. После чего шпильки затягиваются гайкой с шайбой.
  • Также очень важный нюанс при установке мауэрлата – диагональ. Для этого следует измерить углы по диагонали. Если после измерения есть расхождения, то крыша, скорее всего, будет косой и кривой. Учитывая это, непосредственно перед креплением проведите все измерения.

Перед тем как устанавливать брус, обработайте его антисептиком, а на армопояс обязательно положите рубероид для гидроизоляции.

Видео об установке мауэрлата:

Таким образом основа крыши заложена, можно приступать к возведению стропил.

Стропильная система

Стропильная система бывает двух типов:

  1. Наслонная.
  2. Висячая.

Если предусматривается внутренняя несущая стена, то выбирается наслонная система. Так, если ширина крыши не более 10 м, то потребуется одна опора, если более, то количество опор увеличивается пропорционально. Что касается висячей системы, то она применяется в тех случаях, когда внутренней несущей стены нет. Каркас будет состоять из двух поясов. Нижний, состоящий из жестко соединенных затяжек, и верхний, на который опираются стропила. По краям стропила опираются на мауэрлат.

Учитывая, что стыковать стропила на высоте сложно, можно соорудить специальное приспособление. Делается оно следующим образом:

  • Устанавливаете стойку по центру будущей кровли строго по вертикали. Для ее крепления используете раскосы.
  • На одной из стоек ставите отметку высоты конька. После ее переносите на все остальные стойки при помощи водяного уровня. Далее по этим отметкам отрезаете стойку.
  • Наверху стойки фиксируете накладку, которая образует выступ и место для крепления коньковой балки. В качестве накладки можно использовать доску.
  • Коньковую балку к накладке фиксируете саморезом.

Далее формируете стропила. Для этого измерьте длину ската и учтите выступ за мауэрлат. После отрезаете доску нужной длины и ставите ее на торец. Одна сторона на коньковую балку, а другая на мауэрлат. Как видно все предельно просто. Шаг установки в среднем равен 1 м. Сам же технологический процесс выглядит следующим образом:

  • На мауэрлате и коньковой балке производите разметку места установки стропил.
  • После устанавливаете стропила по этим меткам. В процессе работы следите за тем, чтобы конек не уводило в сторону. Для этого зафиксируйте сперва крайние стропила и между ними натяните бечевку. Она будет ориентиром для всех последующих стропил.
  • Далее устанавливаете горизонтальную перемычку практически под самым коньком. Таким образом вверху будет образовываться треугольник.

В этом видео подробнее показан процесс установки стропил:

А в этом видеоматериале, рассказывается об усилении стропил:

Как видно, весь процесс монтажа стропил сравнительно несложный. Работу можно выполнить самостоятельно.

Обрешетка

Следующим этапом строительства двускатной крыши, является изготовление обрешетки. Предварительно к стропилам степлером закрепляете мембрану. Шаг обрешетки зависит от выбранного вами кровельного материала. Для обрешетки можно использовать брус 50×50 мм или доску 25×100 мм.

Здесь вы узнаете тонкости изготовления обрешетки:

Дополнительные элементы

При обустройстве крыши также имеются и другие узлы, которые необходимо сделать качественно:

  • Конек. В верхней точке крыши соединяются два ската стропильной системы, образуя тем самым конек.
  • Кобылки. Если длины стропильной ноги не хватает для образования свеса, то используется отрезок доски (кобылка), которая будет продолжением стропил. Сечение этой доски будет меньшим сечением стропильной ноги. Более того это устройство позволяет сделать монтаж стропил облегченным.
  • Свес. Этот узел отводит от стены дождевую воду. Соответственно стены не так сильно мокнут. В большинстве случаев, свес выступает от стены на 40 см.
  • Лежень. Это устройство позволяет равномерно распределить нагрузку стоек кровли за счет монтажа горизонтального бруса на внутреннюю стену. Обычно для лежня используется брус 150×150 мм или 100×100 мм.
  • Стойки. Этот элемент призван передавать нагрузку от конька на внутреннюю несущую стену. Стойки также изготавливаются из такого же бруса что и лежень.
  • Затяжка. Благодаря этому элементу стропильные ноги не разъедутся под общим весом конструкции. Затяжки образуют треугольник в стропильной системе.
  • Подкосы. Используется он для той цели, чтобы нагрузку от стропильных ног передавать на несущий элемент. В результате установок подкосов, образуется конструкция, которая называется фермой. Благодаря этому конструкция кровли сможет выдерживать нагрузку даже при больших пролетах.

Помните о том, что для каждого из перечисленных элементов следует использовать хвойную породу дерева. Более того они должны подвергаться обработке антисептиком против гниения.

В этом видео рассказывается о технологии изготовления свеса крыши:

Кровельный пирог

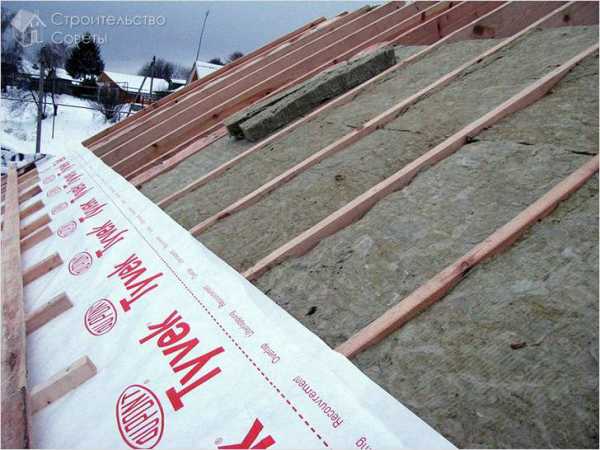

Когда каркас двускатной крыши готов, остается сделать кровельный пирог. Первым слоем укладывается пароизоляционный материал. Его главная задача предотвратить проникновение влаги на теплоизоляцию. Для этого можно использовать пергамин или пароизолирующую пленку. Укладка этого рулонного материала начинается снизу-вверх внахлест до 150 мм. Крепление пароизоляции осуществляется к стропильной системе при помощи строительного степлера или небольших гвоздиков с шляпками.

Далее укладывается теплоизоляционный слой. В качестве утеплителя может использоваться такой материал:

  • Минеральная вата.
  • Пенополистирол.
  • Пенопласт.

Следующий слой – гидроизоляция. Изготавливается она, для предотвращения попадания влаги внутрь кровельного пирога.

Кроме всего прочего важно позаботиться о достаточном проветривании кровли. Так, чтобы выводить конденсат, который образуется из-за испарений снизу, а также из-за проникновения извне в кровельном пироге необходимо сделать специальные зазоры. Зазор достаточно сделать до 5 см. Если этого не предпринять, то скапливаемый конденсат со временем может спровоцировать образование грибка и плесени.

Подробней о технологии изготовления кровельного пирога, смотрите здесь — "Особенности кровельного пирога".

После этого остается осуществить внутреннюю отделку крыши и наружную. Ниже предлагаем вам материалы, в которых подробнее рассказывается о технологии монтажа того или иного кровельного материала:

Так, мы рассмотрели с вами особенности технологии монтажа двускатной крыши. Надеемся, что этот материал поможет вам.

Фото

Чертежи

www.stroitelstvosovety.ru

Двускатная крыша с разными скатами: технологии и примеры строительства

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

  • разместив один скат в южную сторону;
  • второй под другим углом, либо длиннее, на северную;
  • правильно рассчитав все нагрузки от ветра и снега;
  • мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

А насколько сложно обычно рассчитать снеговые и ветровые нагрузки крыши, вам расскажет это видео:

Настоящее “спасение” для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

  • На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
  • На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

  • Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
  • Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
  • Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
  • Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

И перво-наперво вам необходимо устроить для такой крыши прочный мауэрлат, чтобы неравномерные нагрузки хоть как-то распределялись по горизонтали:

Расчет разноскатной крыши

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

krovgid.com

Двускатная крыша – характеристики и преимущества. Жми!

Крыша дома – это конструкция, которая находится наверху строения. Она придаёт зданию красивый и законченный вид и защищает от солнечных палящих лучей, снега и дождя.

Каждый будущий владелец дома при его возведении хочет, чтобы крыша хорошо переносила все атмосферные невзгоды. Поэтому, прежде чем начинать строительство, необходимо решить, какому виду крыши отдать предпочтение, чтобы она надёжно защищала дом.

В нашей стране почти во всех регионах зима бывает снежной и холодной. Необходимо выбирать такой вид крыши, которая будет отлично противостоять ветру и атмосферным осадкам. Также она должна быть простой в монтаже, иметь хорошую обтекаемость и не протекать во время проливных дождей и оттаивания снега.

Какие бывают формы крыш


Крыши бывают плоскими и скатными. Плоские крыши почти не используются в строительстве домов, так как обслуживание конструкции такой формы будет проблематичным: дождевая вода на ней застаивается, а снег зимой приходится убирать самостоятельно.

Скатные крыши – это практичные конструкции. Атмосферные осадки не скапливаются на их поверхности, так как дождевая вода и снег свободно сходят по скату в водоотвод.

Этот вид крыш очень популярен при возведении индивидуальных домов и коттеджей.

В зависимости от конструкции каркасного элемента скатные крыши имеют следующие формы:

  1. односкатная;
  2. двускатная, или щипцовая;
  3. вальмовая;
  4. шатровая;
  5. полувальмовая;
  6. многощипцовая;
  7. мансардная и другие.


Наиболее популярным видом защитных конструкций при строительстве жилых построек считается двускатная крыша. Она отличается лёгкостью создания и экономическим фактором, так как при возведении данной конструкции обрезки и другие отходы кровельного материала практически отсутствуют. Ещё наши предки возводили двускатные крыши на домах, которые служили не одному поколению семей.

Типы двускатных крыш


Двускатные конструкции бывают трёх типов:

  • симметричная;
  • с разными углами наклона скатов;
  • ломаная щипцовая (мансардная).

Все эти типы отличаются друг от друга не только формой, но и площадью чердачного помещения, которое можно использовать в качестве дополнительного пространства для хранения вещей и прочих хозяйственных целей.

Также можно сделать мансарду – комнату для проживания кого-то из членов семьи. Обустройство кровли в этом случае будет иметь свои особенности, так как необходимо утеплить мансарду.

Чтобы понять, какой конструкции отдать предпочтение, необходимо рассмотреть каждый тип в отдельности.

Симметричная двускатная крыша


Это наиболее распространённый вариант двускатной крыши при строительстве индивидуальных жилых домов и коттеджей.

Симметрия помогает сделать нагрузки на стены и мауэрлат равномерными.

При такой форме конструкции стропила прогибаться не будут, а подпорки можно устанавливать в любом месте.

Отлично подходит для такой конструкции в качестве кровли профнастил – надёжный и прочный материал, который хорошо противостоит ветру и атмосферным невзгодам.

Двускатная крыша с разными углами наклона скатов


Если угол одного ската сделать более 45 градусов, тогда под крышей можно обустроить дополнительное жилое помещение.

При возведении асимметричной двускатной крыши необходимо произвести правильные расчёты, так как нагрузка на стены и основание дома в такой конструкции будет распределяться неравномерно.

Кроме того, от угла наклона зависит длина ската, что следует учитывать при выборе кровельного покрытия. Например, профнастил не рекомендуется использовать на крышах, у которых длина скатов превышает 12 м.

Важно! При угле наклона ската в 45 градусов вес снега можно не учитывать, так как снежный покров будет самостоятельно спадать с крыши под своей тяжестью.

Ломаная щипцовая, или мансардная крыша


Благодаря такой конструкции можно сделать полноценный второй этаж крыши с большими окнами и просторными комнатами.

В этом случае линия излома крыши должна проходить на высоте не менее 2,8 м.

Такой вид крыши существенно отличается от обычной симметричной или асимметричной крыши, и не только в визуальном плане.

В качестве кровельного покрытия используются металлочерепица и другие материалы.

Обратите внимание! Расчёты при создании такой крыши будут сложными, поэтому лучше обратиться к специалистам, которые смогут рассчитать расположение стропил и других элементов данной конструкции.


Кроме того, двускатные крыши могут быть частью разнообразных комбинаций. Например, многощипцовая крыша состоит из большого количества:
  • ендов;
  • фронтонов;
  • рёбер;
  • щипцов.

Ещё одна комбинация такого вида конструкции – полувальмовая крыша. Это не только красивое, но и практичное решение, благодаря которому можно получить просторную мансарду и долговечную крышу.

Варианты стропильной системы


Стропильная система – это основа любой крыши. Она будет нести все нагрузки, поэтому необходимо делать правильные расчёты перед началом работ.

Прежде всего определяют высоту конька и угол наклона скатов будущей крыши.

Учитываются вес кровли, обрешётки, снеговая и ветровая нагрузки.

Стропильная система двускатной крыши может быть разных типов, которые различаются расположением подпорных элементов, а также крепежей.

Висячие стропила


Данный вид стропильной системы используется, когда необходимо сделать лёгкую конструкцию крыши.

Это может понадобиться, если в доме нет капитальных перегородок, а стропила будут опираться только на боковые стены.

Расстояние между стенами должно быть не менее 6 метров и не больше 14 метров.

Висячие стропила дают большую нагрузку на стены. Для её снижения применяются различные соединительные элементы по горизонтали и диагонали. С их помощью стропила скрепляются между собой. К таким соединительным элементам можно отнести:

  • затяжки;
  • подкосы;
  • бабка;
  • ригель.

Наслонные стропила


Наслонная стропильная система используется, когда внутри дома есть капитальные стены.

Монтаж таких стропил намного проще по сравнению с предыдущим вариантом.

Основной опорной конструкции точкой будет коньковый прогон.

Перед началом монтажа стропильной системы необходимо на стены уложить гидроизоляцию и установить мауэрлат.


Конструкция двускатной крыши


При возведении двускатной крыши сначала необходимо уложить балки перекрытия. Материал для балок выбирают с учётом дальнейшего использования чердака.

Если в нём планируется сделать помещение для хозяйственных нужд, тогда используют обычные доски.

Для устройства мансардной комнаты понадобится толстый брус, который будет упираться на несущие стены.

Балки крепятся между собой при помощи гвоздей.

Стропильная система – это несущий элемент крыши в виде каркаса, который крепится на перекрытии. Монтаж стропил должен быть грамотным, так как от этого зависит надёжность всей конструкции.

Основные элементы конструкции двускатной крыши.
  • Мауэрлат – это «фундамент» крыши, и его часто устанавливают по всей длине несущей конструкции.
  • Коньковый прогон крепится на несущие стойки в строго горизонтальном положении. Этот важный несущий элемент должен будет держать вес не только кровли, но и снега, который может скапливаться на крыше зимой.
  • Обрешётка выполняется из бруска размером 40 х 40 или 50 х 50. Элементы обрешетки крепятся между собой при помощи гвоздей.
  • Установка прогонов и стропил требует проведения тщательных расчётов, ведь погрешности в данном случае недопустимы.

Обрешётка и, соответственно, кровля будут держаться хорошо и служить долго лишь в том случае, если монтаж всех систем выполнен чётко и правильно.

Совет: Не стоит экономить на материале для стропил. Они должны быть сделаны из ровных досок прямоугольного сечения, без трещин, плесени и других признаков порчи.

Преимущества двускатной крыши


К достоинствам такого вида крыши можно отнести:

  • Практичность. Если чердачное помещение сделать достаточно просторным, тогда в нём можно устроить мансарду или полноценный чердак для хозяйственных вещей.
  • На чердаке или в мансарде можно устанавливать системы отопления и кондиционирования.
  • Дождевая вода и снег прекрасно будут сходить с наклонной плоскости такого вида крыши.
  • Оригинальный внешний вид. При строительстве можно выбрать схему возведения крыши как с одинаковыми, так и с разными углами наклона.
  • Возведение двускатной конструкции не требует применения сложнейших технологических решений.
  • Не требует больших денежных затрат во время проведения ремонтных работ.
  • Даже неопытный домашний мастер сможет своими руками выполнить возведение такой крыши.
  • Данный вид конструкции подходит по стилю любой форме основания.
  • Воплощение любых дизайнерских идей в оформление конструкции: выпуклые или вогнутые скаты, различные декоративные элементы, оригинальные башни, арки.

Двускатная крыша, выполненная своими руками, – это отличный выбор для человека, который хочет построить долговечный и практичный дом. Ведь у такой конструкции множество преимуществ и полностью отсутствуют недостатки.

О возведении двускатной крыши, установке мауэрлата и креплении балок смотрите в видео:


Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Двускатная крыша: принцип самостоятельного изготовления

Июн 20/16

Не простая и не слишком сложная в изготовлении – именно так может быть охарактеризована с технической стороны двускатная крыша дома. Нюансов много, потрудиться придется, обойтись без помощников не получится, но при знании всего дела изготовить ее самостоятельно вполне реально.

Используется двускатная крыша на небольших домах стандартной прямоугольной конфигурации – ее конструкция как нельзя лучше приспособлена выдерживать нагрузки и эффективно защищать строение от внешних погодных факторов. Самое главное в ее изготовлении – это четкое соблюдение технологии, о чем и пойдет разговор в данной статье. Вместе с сайтом Дом Мечты мы подробно разберемся с вопросом, как делается двускатная крыша своими руками? Мы изучим последовательность ее сборки и заострим внимание на тонкостях различных этапов.

Конструкция двускатной крыши фото

Двускатная крыша: мауэрлат или ее основание

Некоторые люди, желая сэкономить больше средств, отказываются от этого элемента крыши, монтируя стропила как есть, непосредственно на армопояс и укрепляя их шпильками. Это не совсем правильный подход к делу – конструкция такой крыши получается весьма жесткой. Она не играет под воздействием температуры и влажности, в результате чего случаются различные неприятности – крышу ведет и искривляет. Именно по этой причине мауэрлат нужен и обходиться без него крайне неразумно.

Изготавливается этот элемент крыши из деревянного бруса сечением не менее чем 150 на 150мм – он укладывается на верх несущих стен строения по всему периметру и крепится к ним посредством шпилек с цангами. По сути, это деревянная рама – если речь идет об изготовлении мансарды, то одновременно мауэрлат служит и основанием для ее пола. При его изготовлении необходимо учесть следующие моменты.

  1. Угловые соединения. Производятся с подрезкой в половину толщины бруса. В принципе, можно обойтись и без подрезки, но в таком случае углы мауэрлата нужно будет скрепить мощными усиленными уголками, изготовленными из металла.
  2. Плоскость установки. Речь не идет о четкой плоскости горизонта – от него могут быть небольшие отклонения, но, естественно, лучше если их не будет. Выставляется уровень и плоскость с помощью все тех же шпилек. Здесь следует немного рассказать о креплении мауэрлата. Когда брус будет подрезан и уложен на свои места, непосредственно сквозь него сверлятся отверстия, заходящие прямиком в стену. В эти отверстия вставляется шпилька с цангой – в каждое из них на расстоянии от 1 до 1,5м друг от друга. Дальше с помощью деревянных подкладок брус устанавливается в уровень, после чего надежно зажимается гайкой с шайбой. Шпильку лучше использовать диаметром не менее 14мм.
  3. Следующий момент – это диагональ рамы, проверяется крест-накрест между противоположными углами рамы. Если диагонали не равны, то вероятность того, что крыша получится кривой и косой, очень большая.
  4. Усиление мауэрлата. Как правило, балками по периметру дело не ограничивается – дополнительно устанавливается центральная балка. Она монтируется на стену дома и как раз напротив нее (только выше) стыкуются стропила двух разных скатов. Все соединения должны быть жесткими – как правило, здесь используются все те же металлические уголки с боков по обе стороны от балок.

    Монтаж двускатной крыши фото

В принципе, на этом этапе решения вопроса, как делается двускатная крыша своими руками, все. После того как мауэрлат будет готов и хорошенько укреплен, можно будет двигаться дальше и заниматься стропильной частью крыши.

Как правильно сделать стропила для двускатной крыши: вспомогательное приспособление

Даже человеку, далекому от монтажа крыши, понятно, что состыковать стропила на высоте, в воздухе, просто так не получится – без специального приспособления здесь не обойтись. По сути, это опора и одновременно точка крепления стропил двух скатов. Изготавливается такое приспособление весьма просто, но для этого понадобится определиться с высотой и углом крыши. В принципе, с углом наклона строители по большой части не церемонятся – он делается таким, чтобы по крыше более или менее было удобно передвигаться. Оптимальным считается скат в пределах 35-45 градусов. Но вернемся к нашему вспомогательному приспособлению. Изготавливается оно следующим образом.

  1. Сначала четко по центру будущей крыши устанавливаются стойки (доска сечением 20 на 10 вполне подойдет). Стойки монтируются четко в уровень вертикали, который нужно проконтролировать с двух сторон. Чтобы закрепить стойку в нужном положении, необходимо использовать раскосы.
  2. Дальше на одной стойке отмечается высота конька крыши. Полученная метка с помощью гидравлического уровня переносится на все остальные стойки, после чего они подрезаются согласно разметке электрической цепной пилой.
  3. Накладки – необходимы для того, чтобы благополучно уложить на стойки коньковую балку. Это длинная доска – подойдет такая же, которая использовалась для стоек. Накладка – это кусочек доски, накрученный сверху стойки. Она создает выступ и место крепления для коньковой балки.

    Устройство двускатной крыши фото

И последнее – это коньковая балка. Как и говорилось выше, она укладывается сверху стоек и крепится к накладкам саморезами. В принципе, это и все приспособление. Изготовив его, можно будет приступать к решению вопроса, как сделать стропила двускатной крыши?

Конструкция двускатной крыши: установка стропил

Сразу определимся с материалом – для стропил используется доска толщиной 50мм и шириной 150мм. Устанавливается она на торец, но перед тем как это сделать, ее нужно отрезать по длине, учтя при этом свес крыши длиной около 500мм, то есть выступ за мауэрлат. Ну а дальше все просто, и сложного в установке стропил ничего нет – кстати, их монтаж производится с шагом примерно 1м.

  1. Для начала делаем разметку шага установки – начинаем с одного из концов крыши. Метки согласно выбранному шагу устанавливаются как на коньке, так и на мауэрлате с двух сторон будущей крыши.

    Как делать стропила двускатной крыши фото

  2. Дальше устанавливаем стропила. Сначала одно и крепим его длинными саморезами по мауэрлату, потом второе. После этого соединяем их вместе в районе конька парой-тройкой саморезов. Точно таким же образом монтируются все остальные коньки. Самое главное здесь – это следить за тем, чтобы конек крыши не уводило в сторону под весом стропил. Чтобы этого не происходило, сначала монтируются крайние стропила, потом между ними натягивается нить, согласно которой и осуществляется контроль ровности конька.
  3. Горизонтальные перемычки – в народе их называют «ашки». Кусок доски точно такой же, которая используется для стропил, соединяющий пару стропил вместе практически под самым коньком крыши. Вместе с верхней частью стропил они образуют треугольник, который, в общем-то, и не позволяет стропилам разъезжаться.

    Двускатная крыша фото

По хорошему, чтобы усилить крышу, дополнительно «ашки» необходимо закрепить еще и болтами. Также следует усилить соединение стропил с мауэрлатом, для чего используются металлические уголки, устанавливаемые с обеих сторон каждого стропила. И еще одно – каждая пара стропил внизу дополнительно стягивается доской, устанавливаемой между соседними парами. Это своего рода тормоз, который в будущем не позволит утеплителю съезжать с крыши. Монтируется он чуть ниже мауэрлата.

Устройство двускатной крыши: утепление

Без теплоизоляции здесь не обойтись – большая часть тепла из дома улетучивается именно через крышу. Производится утепление кровли с помощью минеральной ваты. И весь этот процесс выглядит следующим образом.

  1. Пароизоляционная пленка. Набивается с нижней стороны стропил посредством степлера. Пленка должна быть туго натянута.
  2. Теперь вылезаем на стропила и закладываем между ними минеральную вату слоем не менее 100мм.
  3. Гидроизоляционная пленка. Прибивается с наружной стороны стропил и, как и в случае с пароизоляцией, монтируется с помощью степлера. Кстати, и та и другая пленка дополнительно прибивается тонкой рейкой. С наружной стороны крыши эта рейка дополнительно служит средством создания вентиляционного зазора, через который удаляется влага из-под кровли. Рейка должна иметь толщину не менее 20мм.

    Как правильно сделать стропила для двускатной крыши фото

А дальше набирается обрешетка, шаг которой зависит от выбранного вами кровельного материала. К примеру, для битумной черепицы она монтируется с шагом 400мм (впоследствии на нее крепится ОСБ), а для металлочерепицы шаг обрешетки составляет 250мм.

В принципе, это и вся двускатная крыша. Естественно, не следует забывать и о других ее элементах, без которых обойтись никак нельзя. Это подшивка свеса, установка ливнестоков и желобов. Отделка или вообще изготовление фронтонов. Также тонкостей и нюансов добавляет и сам кровельный материал – ни для кого не секрет, что каждый из них приходится монтировать согласно своей собственной технологии.

Автор статьи Владимир Белов


www.domechti.ru

как сделать, устройство крыши углом

Крыша с двумя скатами – самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов.

Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам. Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

  • Служат каркасом крыши, необходимым для формирования скатов.
  • Распределяют компоненты кровельного пирога.
  • Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.

Выбор схемы напрямую связан с архитектурным решением основной части дома:

  • Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
  • Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

Будем считать, что с выбором наслонного или висячего метода сооружения двухскатной крыши углом над домом с каменными фронтонами, самостоятельные строители определились. Тогда следует ознакомиться с одинаковыми для обеих технологий этапами работ.

Вместо привычной мауэрлатной обвязки на стены постройки с фронтонами укладывается два параллельных бруса. Монтируются они заподлицо с внутренней вертикальной поверхностью. К кирпичным стенам брусья мауэрлата крепятся либо анкерными болтами, либо скобами к пробкам их древесины, заложенным при возведении стен. Мауэрлат на бетонных коробках фиксируют через заранее залитый армированный бетонный пояс.

В качестве покрытия крыш над домами с фронтонами используют все виды материалов, применяемых в обустройстве скатных конструкций с соответствующими типами обрешетки. Выбор кровли определяют личные предпочтения владельцев и угол наклона основных элементов крыши. Для отделки крутых скатов приемлем штучный материал, для пологих скатов крупнолистовые и рулонные покрытия.

Вариант #1 – сооружение по наслонной схеме

Основная задача реализации наслонной схемы строительства крыши над коробкой с фронтонами заключается в установке конькового прогона, который может быть:

  • Замурованным во фронтонные стенки. Торцы прогона укладываются в созданные специально под них ниши на деревянные подкладки. С обоих краев балка отесывается под углом 60º и окутывается рубероидом или подобным гидроизоляционным представителем. Между материалом стены и деревянной подкладкой аналогично должна быть гидроизоляционная прослойка. Отесанные торцы балки не нужно ничем обертывать, чтобы обеспечить вентиляцию. Деревянным краям прогона в нишах запрещено лежать впритык со стенками, чтобы из-за разницы в теплотехнике материалов не появился конденсат с последующим гниением древесины.
  • Пропущенным через стены. Прогон укладывается в сквозные отверстия, устроенные в стенах. По аналогии древесину от материала стены обязана отделять водоотталкивающая прослойка. Сначала настилается гидроизоляция, затем устанавливается деревянная подкладка, сверху которой располагается прогон, обернутый в месте пересечения стены гидроизоляцией.

Второй вариант с пропущенным через стенки коньковым прогоном считается предпочтительным в отношении распределения напряжений. Находящиеся снаружи коробки края балки работают как консоли, стремящиеся выгнуть балку вверх. Действующая на прогон в пределах пролета нагрузка старается прогнуть его вниз.

Направленные в противоположные стороны силы компенсируются, в результате пропущенный через стенки прогон практически не провисает и не деформируется. Второй внушительный плюс: выпуски балки за контур постройки самопроизвольно создают свес кровли. Хотя в первом варианте свес достаточно просто формируется путем выноса краев обрешетки за периметр коробки.

Для изготовления прогонов и с последующим встраиванием в стены, и с пересечением их лучше использовать бревно. В нем сохранена структура волокон. Потому и несущая способность выше, чем у клееного бруса или собранной из доски балки.

Высоту установки прогона выбирают согласно архитектурным особенностям крыши. Чаще всего на мансардных объектах располагают в 2,2-2,5м от запланированной линии пола над перекрытием первого этажа.

Применение наслонной технологии заставляет обращать пристальное внимание на стены, предназначенные служить опорой для прогона. Особенно, если под нишей или сквозным отверстием располагается окно. Над оконным проемом независимо от его размера необходимо устроить не менее 6 рядов кладки с армирующей сеткой. Над проемами в бетонных стенах должны быть ж/б перемычки.

Вариант #2 – устройство крыши висячим методом

Согласно висячей схеме сооружения крыши с двумя скатами стропильные ноги ее каркаса опираются исключительно на стены строения. В простейших висячих конструкциях коньковый прогон вообще не присутствует, но в более ответственных системах может быть использован в качестве направляющей для верха стропильных ног. Т.к. он выполняет функцию вспомогательного элемента, никаких опорных конструкций не предусмотрено. Фронтоны тоже не играют опорной роли: коньковая балка прикрепляется к ним, но не передает нагрузку от веса кровли.

Ввиду того, что крыша сооружается над половинчатой мансардой с частично возведенными стенками, затяжки переносятся выше – на уровень потолочных балок. Путем установки затяжек частично компенсируется распор, передаваемый нижними пятками стропильных ног стенам через мауэрлат. Однако при превышении нагрузки на кровельную систему на мауэрлат все равно будут действовать распирающие силы, выталкивающие брусья за пределы постройки. Потому при сооружении висячих стропильных систем для полумансард крепеж мауэрлата устанавливают чаще и дублируют анкера металлическими пластинами.

Рассмотрим пример устройства крыши по висячим стропильным фермам. Угол установки стропильных ног, формирующих каркас скатов, 40º. Крыша сооружается без утепления, но при желании между стропилами можно уложить теплоизоляционные плиты или маты. Шаг установки стропилин для теплых крыш определяет ширина элементов утеплителя. В рассматриваемом случае он вполне подходящий, равен 60см.

Для изготовления стропилин запасемся доской 50×200мм. Аналогичный материал подойдет для устройства прогона, т.к. ощутимой нагрузки он испытывать не будет. Мауэрлат сделаем из бруса 100×200мм.

Первый этап работ по устройству стропильного каркаса двухскатной крыши по висячей технологии проведем следующим образом:

  • Изготовим шаблон нижнего узла для крепления висячей стропильной ноги. Произвольный обрезок доски с сечением материала, заготовленного для производства стропилин, прикладываем к мауэрлату под углом, соответствующим углу наклона скатов. Ориентируемся на уклон фронтона, в нашем случае он составляет 40º. Чертим на обрезке вертикали и горизонтали так, чтобы с внутренней стороны получился «зуб» длинной 5см. Очерченные направления проверяем уровнем, затем по полученным линиям делаем запилы.
  • С помощью изготовленного шаблона найдем и отметим точки крепления конькового прогона, выполняющего вспомогательную функцию в нашем примере. Устанавливаем отрезок с запилами на мауэрлат и очерчиваем горизонтальную линию от основания выпиленного нами «зуба» до фронтона. От полученной на фронтоне точки вверх проводим вертикаль. Измеряем вертикальный отрезок, очерченный по фронтону. В примере он составляет 18см.
  • Полученное расстояние нужно перенести в верхнюю часть фронтона. На эти 18см опустится нижняя грань коньковой доски. Не забываем, что откладываются они не от самой вершины. Для точности необходимо в вершине начертить равносторонний треугольник, основание которого будет равно ширине доски.
  • От нижних углов условного треугольника откладываем вертикальные отрезки длиной по 18см. По полученным точкам вычерчиваем прямоугольник для установки кронштейна под коньковый прогон. Крепим кронштейны, не забывая перед фиксацией проверять направления отвесом и уровнем.
  • Измеряем расстояние между низом прямоугольника и линией пола мансарды. Оно необходимо для изготовления временных опор.
  • Монтируем временные стойки на уложенную на пол мансарды такую же временную доску. Для удобства опоры фиксируем вспомогательными укосинами. Расстояние между опорами примерно 3м.
  • Устанавливаем коньковый прогон на опоры так, чтобы торцы его закрепились в кронштейнах.

Устройство прогона облегчит работы в дальнейшем, ведь опираться верхом стропилины будут непосредственно на него. Временные опоры, укосины и своеобразный лежень по завершению строительства нужно будет демонтировать.

После возведения основы стропильного каркаса приступаем к сооружению висячих стропильных ферм:

  • Пользуясь шаблоном, очерчиваем и запиливаем нижний узел на будущей стропильной ноге.
  • Измеряем расстояние от края выпиленного зуба до нижней грани конькового прогона. На приложенных к описанию рисунках необходимые для измерения точки обозначены литерами А и В.
  • Измеренное расстояние откладываем от зуба на заготовке стропильной ноги и отмечаем точку. От нее чертим линию под углом 130º, получив ее сложением 90º и величины угла наклона скатов 40º.
  • Готовую стропилину устанавливаем на предназначенное ей место. К коньковому прогону крепим гвоздями или саморезами, к брусу металлическими уголками с усиливающей перемычкой или скобами.
  • Следуя опробованному на практике алгоритму, устанавливаем стропилины с обеих сторон скатной крыши. Народные технологии велят изначально монтировать крайние стропила и натягивать между ними шнурку ради ориентира. Затем по шнурке выставляется весь ряд стропилин. Верхушкам стропильных ног разрешено слегка возвышаться над коньковым прогоном. В подобном расположении ничего предосудительного и требующего переделки нет. Если смущает зазор, образованный между вершинами стропилин, его можно банально заполнить бруском.
  • От пола до стропильной фермы откладываем вверх 2,5м и отмечаем точки на каждой стропильной ноге.
  • Крепим по отмеченным точкам горизонтально доску того же сечения, что использовали в изготовлении стропильных ног. Фиксируем парой-тройкой гвоздей и стягиваем шпилькой Ø 12-14мм.

После установки положенного количества затяжек, соединяющих каждую пару стропилин, временные опоры и укосы убираем и приступаем к реализации третьего этапа работ – формированием карнизных и фронтонных свесов:

  • Из доски сечением 50×100мм изготовим кобылки, создающие карнизные свесы скатов. Длину кобылок рассчитываем так, чтобы приблизительно 50см их длины сбоку накладывалась на стропило, а с противоположной стороны оставалось свободных 40-50см для создания свеса запланированной ширины.
  • Прикладываем кобылку к стропилине. При необходимости, если кобылка не устанавливается в одной плоскости со стропильной ногой, отмечаем на мауэрлате место и делаем пропил. Врубку на кобылке делать не рекомендовано, т.к. она ослабит неширокий материал.
  • Устанавливаем кобылки, соблюдая уже проверенную методу. Сначала крепим крайние, между которыми натягиваем строительный шнур. Со стропилами стягиваем их парой шпилек, а чтобы не смещались и не раскачивались, фиксируем положение кобылок отрезком бруска, прикрученного саморезом к стене.
  • По шнурке отмечаем торцы кобылок и запиливаем их строго вертикально.
  • Выставляем кобылки на фронтоны, не забывая прокладывать гидроизоляцию между деревянными деталями крыши и кирпичной стеной. Шаг установки фронтонных кобылок 0,8-1,0м в зависимости от веса кровли.

В завершении периметр обшиваем ветровой доской, а снизу устанавливаем пояса под сайдинг.

По готовой стропильной системе стелется гидроизоляция и устраивается контробрешетка. Затем сплошная либо разреженная обрешетка в зависимости от типа покрытия, выбранного для обустройства крыши. Если запланирована укладка гибкой черепицы, обрешетка сооружается из ОСП-панелей в виде сплошного настила. Под металлочерепицу или профнастил обрешетку делают с шагом, рекомендованным производителем.

Ролик пополнит «копилку» полезных сведений мастеров, желающих своими руками построить простую двухскатную крышу – видео-сюжет в доступной наглядной форме знакомит с этапами процесса:

Варианты устройства крыш с двумя скатами для мансарды непросты, но чрезвычайно интересны. Главное в нелегком деле домашнего мастера – изучить и понять принципы сооружения. Овладев полезными знаниями, можно без опаски приступать к подтверждению их практикой. Результат усилий теоретически «подкованного» исполнителя будет безупречен.

krovgid.com
