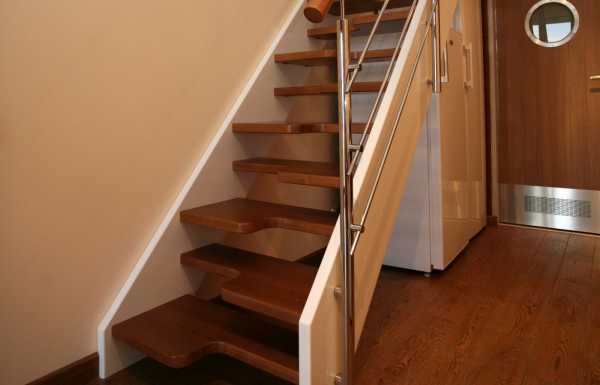

Фото лестницы гусиный шаг – мини-вариант «утиные» ступеньки, расчет марша на второй этаж и пошаговая инструкция сборки своими руками, примеры конструкций из металла и деревянных «лапок»

Лестница гусиный шаг своими руками пошаговая инструкция

Владельцы коттеджей, частных домов и дач зачастую сталкиваются с проблемой необходимости  установления лестницы в рамках ограниченного пространства. В условиях дефицита площади большой популярностью пользуется лестница «гусиный шаг». Её так называют благодаря своеобразной форме ступеней, поднимаясь по которым человек как бы повторяет походку утки или гуся. Подобные конструкции с таким шагом лестницы имеют очень древнюю историю. Ещё в Х веке их возводили внутри башней замков, церквях и монастырях, имеющих очень узкие подъёмы.

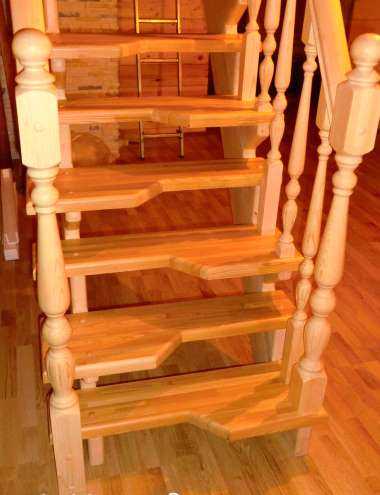

Ступени утиный шаг

Ступеньки такой лестницы характеризуется ассиметричной формой. Левая и правая их половины имеют разную ширину. Подниматься по ним не так легко, как по обычным лестницам. Поэтому пожилым людям зачастую сложно пользоваться такими лестницами.  Перила в таких конструкциях обязательны, потому что без них подъём по лестнице «утиный шаг» будет крайне затруднительным.

Плюсы и минусы конструкции

Достоинства лестницы «утиный шаг» следующие:

• Они очень компактны и занимают мало пространства.
• Благодаря своей конструкции не загромождают помещение.
• Имеют очень интересный дизайн и эстетически привлекательны.

Однако имеются у них и недостатки:

• Лестница конструируется с очень крутым уклоном, что затрудняет передвижение по ней.
• Пролет такой лестницы достаточно узкий, это тоже не всегда удобно.
• Спуск может быть ещё сложнее подъёма.

Типы и параметры лестниц утиный шаг

Такие конструкции могут быть как прямыми, так и поворотными. Во втором случае опорой служат косоуры. Ограждения крепятся на ступени.

Для производства таких лестниц используется только прочная древесина. Отлично подойдет дуб, ясень или бук.

Толщина доски должна быть около 3,5 см, а ширина — 3 см. Глубина узкого участка ступени зависит от наклона лестницы. На ступени ниже должно оставаться достаточно места для стопы человека.

Есть несколько вариантов  формы ступени: они могут быть половинчатыми, в виде крыльев бабочки или гусиных лапок.

Для удобства и безопасности минимальная ширина лестничного марша составляет 0,8 м.

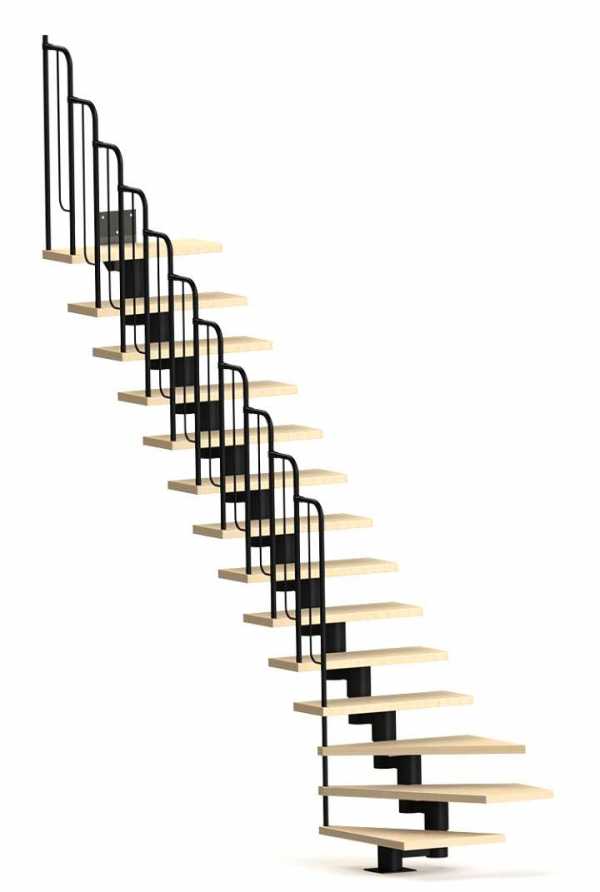

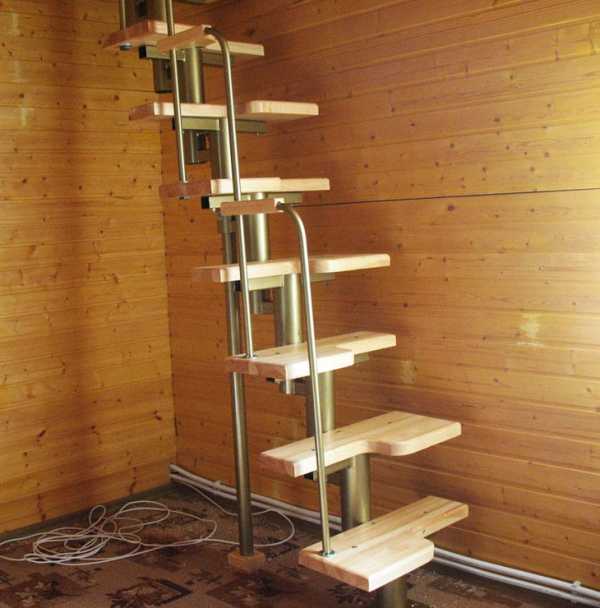

Модульная лестница гусиный шаг

Приняв решение об установлении в доме такой лестницы, вы можете приобрести составляющие элементы в специализированных компаниях или изготовить их самостоятельно. Так или иначе, важно правильно рассчитать параметры будущей лестницы. Это поможет сделать ее удобной и безопасной.  Вы можете зять за основу одну из готовых схем.

Конструкция обычно изготавливается из нескольких материалов. Если для ступени используются деревянные заготовки, то в качестве основы берётся металлический косоур. В принципе, возможна и комбинация с другими материалами, такими, например, как стекло или пластик.

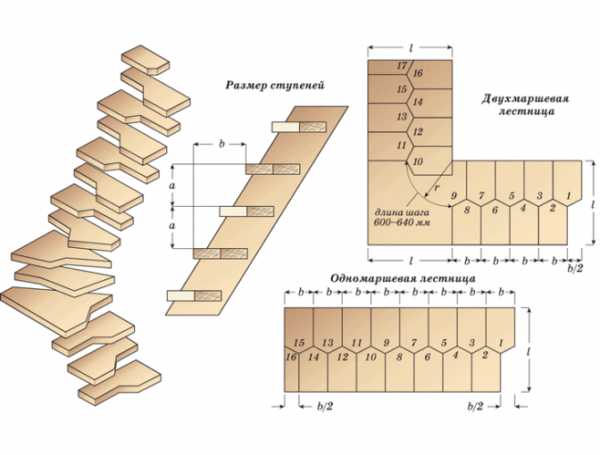

Параметры ступенек

Сборка лестницы гусиный шаг своими руками

Монтаж такой лестницы не представляет больших сложностей. Для работы вам необходимо запастись саморезами, гвоздями, болтами с гайками, электродрелью, молотком, фрезером и ножовкой по дереву.

Собирайте лестницу на твердом и ровном полу. Если эта конструкция на тетивах, положите одну из них на поверхность и вставляйте ступени в вертикальном положении, дополнительно промазывая пазы клеем или герметиком. Вторую тетиву закрепите сверху.

Чтобы ступени не прогибались в процессе эксплуатации, соедините тетивы в нескольких местах металлическими стяжками. Собранная конструкция крепится внизу к опорному брусу, а сверху — к балкам перекрытия при помощи анкеров.

Ограждение здесь обязательно. Балясины крепятся к ступеням на металлические шпильки или деревянные шканты. Можно также углубить их в высверленные заранее отверстия в проступях. Подробнее о том, как собрать модульную лестницу «гусиный шаг» на косоуре, вы можете прочитать  здесь.



gidlestnic.ru

Как сделать лестницу гусиный шаг своими руками в доме +Фото

Устройство лестницы гусиный шаг смело можно назвать одним из наиболее необычных способов решения проблемы в случае небольшой площади и необходимости иметь лестницу.

Чем необычна такая лестница? Особенность ее конструкции заключается в особой конфигурации ступеней и в их необычном размещении. Часто встречается гусиный шаг, сделанный под углом 45 градусов, но бывают варианты с гораздо более крутым наклоном – до 70 градусов.

Как главную и основную лестницу модульную гусиный шаг практически не используют. Все-таки, пользование ей не слишком удобно.

Для изготовления конструкции может использоваться совершенно разный материал. Правда, сравнительная простота обработки и монтажа удерживает традиционное лидерство за деревом.

Для улучшения эстетических свойств нередко используют стекло или дерево.

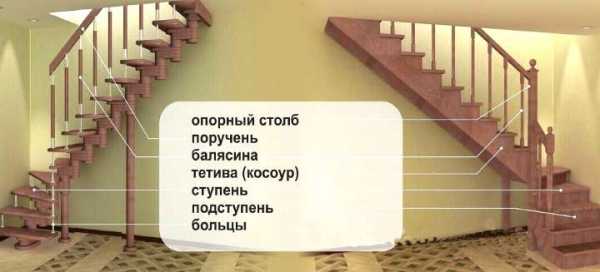

Изучаем конструкции лестниц

Из чего состоит сама конструкция такого необычного приспособления?

Она включает в себя следующие детали:

• перила;
• ступени и крепления;
• несущие элементы;
• балясины;
• дополнительные стяжки.

В оценке конструкций данного вида не все однозначны. Некоторым они кажутся компактными и вполне удобными, у других возникают претензии к их использованию.

Они состоят в некотором неудобстве пользования, а также в трудности перемещения по ним габаритных вещей.

Не все знают, что при грамотном планировании такой лестницы негативные характеристики можно практически свести к нулю.
Начиная необходимые расчеты для лестницы гусиный шаг, помните, что есть показатели постоянные, которые останутся неизменными при любых условиях.
На них нужно и основываться, определяя число ступенек и их высоту.

Для такой конструкции потребуется гораздо меньше строительных материалов, чем для любых других типов.

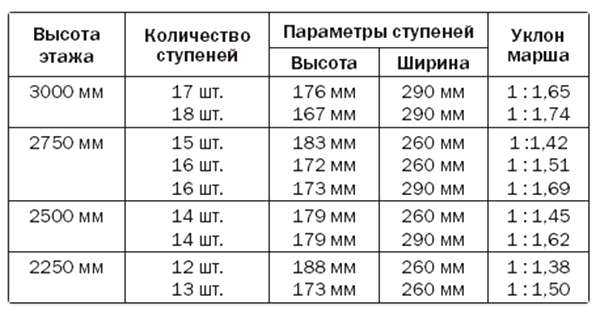

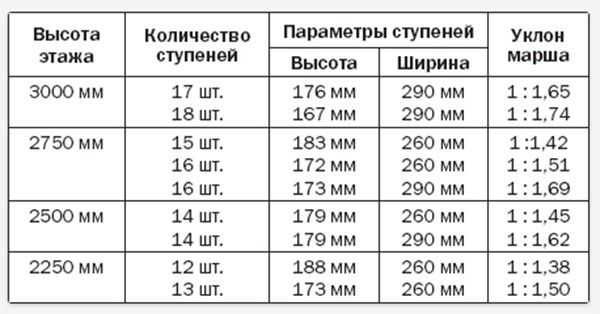

Составлена специальная удобная таблица, в которой приведены готовые (уже посчитанные) данные, сколько, исходя из высоты, потребуется ступеней гусиный шаг.





Не обязательно брать точные данные, их можно варьировать на собственное усмотрение. Ведь главное – это ваше удобство.

Лестничный проем должен иметь высоту не меньше двух метров: так вы исключите возможность удариться головой.

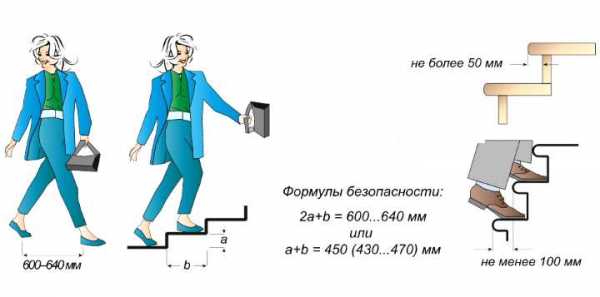

Для определения ширины ступеней есть особая формула – она должна составлять примерно одну двадцатую от всей ширины лестницы.

Описание типов лестниц

Лестницы такого типа могут быть разными: прямыми или поворотными на больцах, косоурах и тетивах.

Если выбор пал на опору на косоурах, то ступени будут опираться на выпиленные в несущих балках специальные выступы. Опоры перил в данном случае монтируются на сами ступени.

Такие деревянные косоуры для лестницы гусиный шаг могут иметь достаточно сложные формы, с самыми разными профилями выступов.
Лучше всего делать ее по предварительному подготовленному лекалу.

Ступеньки для лестницы с тетивами монтируются в специальных пазах 20-30 мм глубиной, проделанных в боковых балках.
Они и называются тетивами, и размечаются по специальному шаблону, чередуясь для ступеней с различной шириной.
Для повышения прочности такие конструкции на тетивах укрепляют под ступенями деревянными или металлическими тяжами. Перила у таких лестниц крепят непосредственно на тетивах: балясины примеряются по месту и под нужным углом срезаются.

Больцами называют особые самонесущие элементы, которые принимают нагрузку и стягивают ступени. От формы самих ступеней зависит то, как будут расположены больцы.

Изготовление лестницы гусиный шаг подобной конструкции является достаточно сложным для самостоятельного воплощения.

Обычно для изготовления лестничных ступеней используют дерево различных сортов – дуба, сосны и бука.

Ступенька должна иметь толщину от 36 мм, не меньше, а ширину в самой широкой части 30 см. Ширина ее узкой части зависит от степени наклона лестницы: они не должны перекрывать нижерасположенную ступеньку, но в то же время быть достаточно прочной для закрепления на опорах.

Ширина лестницы должна быть такой, чтобы хотя бы один взрослый человек передвигался по ней без труда. Не стоит делать ее излишне широкой – тогда для ее преодоления придется использовать чересчур большие шаги, а это неудобно. Оптимальная ширина такой конструкции составляет от 60 до 80 сантиметров.

Самостоятельное изготовление лестницы гусиный шаг

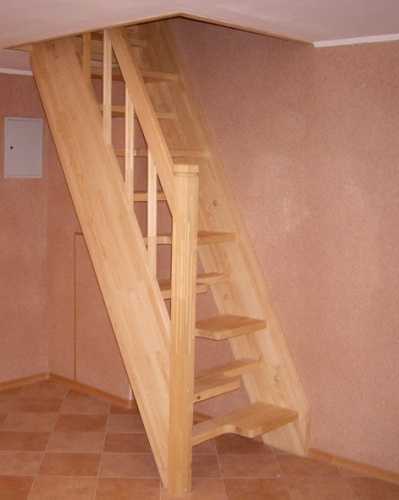

Имея даже небольшой опыт работы с деревом, прямую деревянную лестницу гусиный шаг вполне под силу изготовить собственными руками.

Выбираем, готовимся

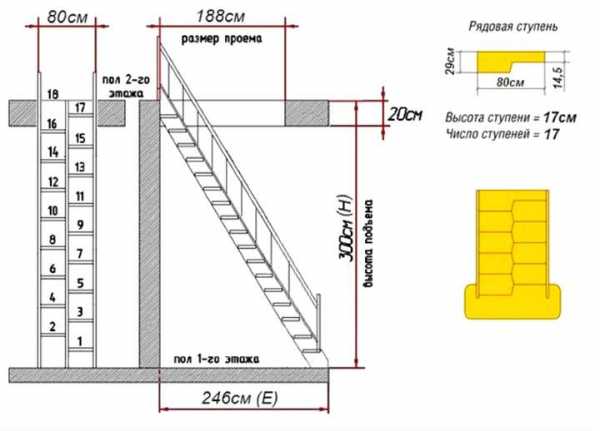

Расчет и план конструкции

Важно сделать предварительные расчеты, из которых станет понятен план конструкции и ее важные параметры: ширину лестницы, число ступеней, угол подъема и размеры пролета. Если у вас полностью отсутствуют минимальные навыки проектировки, лучше найти (хотя бы в интернете) готовый чертеж.

Выбираем тип древесины

Первоначально следует определиться с типом древесины, который вы предпочитаете использовать.

Лучше всего, по отзывам, в этом качестве ведут себя лиственница, дуб или бук. Можно попробовать использовать дерево других пород, главное, чтобы оно не было мягким, которое плохо выдерживает значительные нагрузки.

Материал должен быть качественным, хорошо просушенным, без сучков, деформаций и других повреждений. Желательно убедиться, что древесине был обеспечен определенный уход на стадии хранения. Также желательно выполнить обработку древесины антисептиком.

Изготавливаем

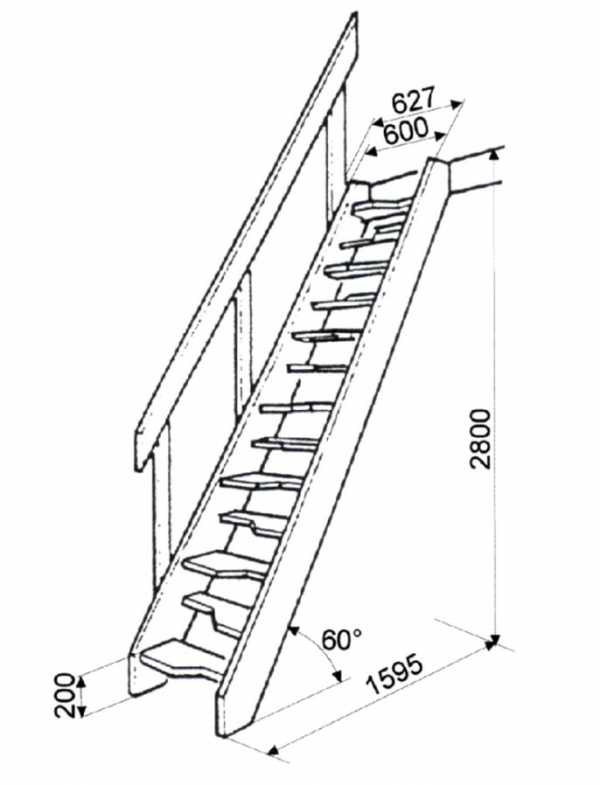

Рассмотрим вариант лестницы гусиный шаг на тетивах. Например, высота имеет три метра. Необходимые нам готовые данные берем из упомянутой ранее таблицы.

Первый этап работ

Подойдет брусок шириной 30 см и 6 см высотой.

1. Используя теорему Пифагора, определим нужную нам длину.

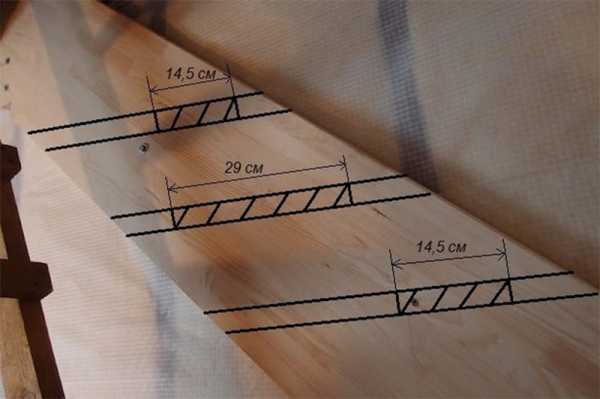

2. Если основные параметры уже известны, можно начинать разметку тетивы с последующим размещением ступенек.
3. Ступени желательно монтировать строго горизонтально – это поможет избежать травмоопасных ситуаций.
4. Чтобы получить одинаковые несущие, под ступеньки их размечают после того, как размечена самая первая тетива, и пазы для ступенек прорезаны.
5. Остается всего лишь перенести с нее данные на следующую.

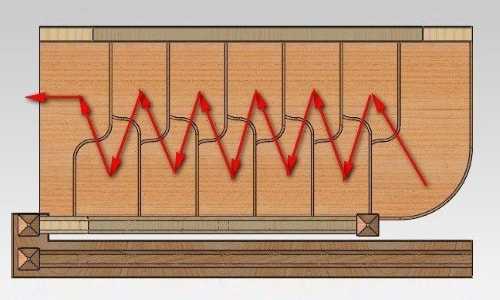

Делая разметку, помните, почему гусиный шаг получил такое специфическое название – ступеньки обязательно должны чередоваться.

Второй этап работ

Чтобы изготовить собственно ступеньку, потребуется брусок, который позволит получить запланированную конфигурацию.

Чтобы случайно не повредить податливый материал, желательно пользоваться резиновым или деревянным молотком.

1. Прежде чем приступать к непосредственной обработке древесины, нужно сделать разметки, которые упростят процесс и сделают его более аккуратным.

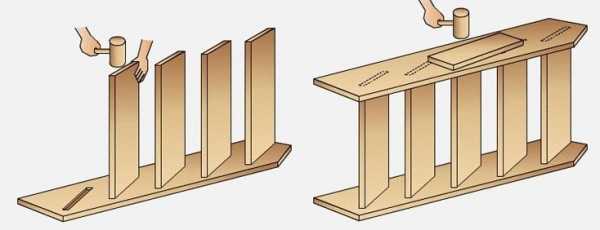

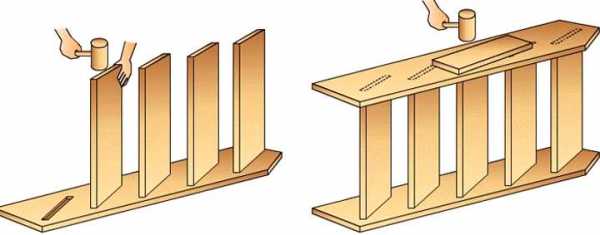

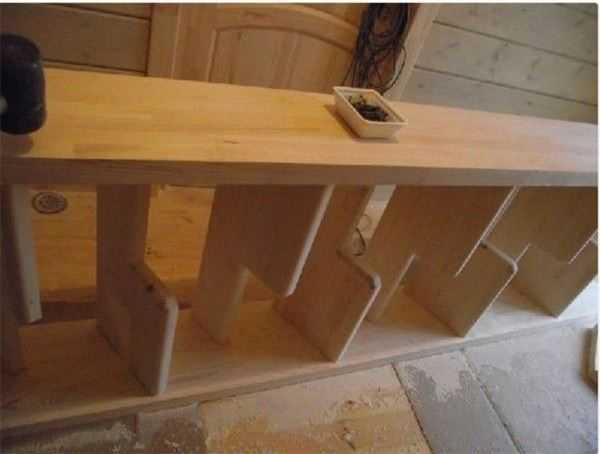

2. Первая тетива размещается вверх пазами, они смазываются клеем, затем вставляются ступени.
3. Когда они надежно закрепятся, вверх лестницы помещаем вторую тетиву.

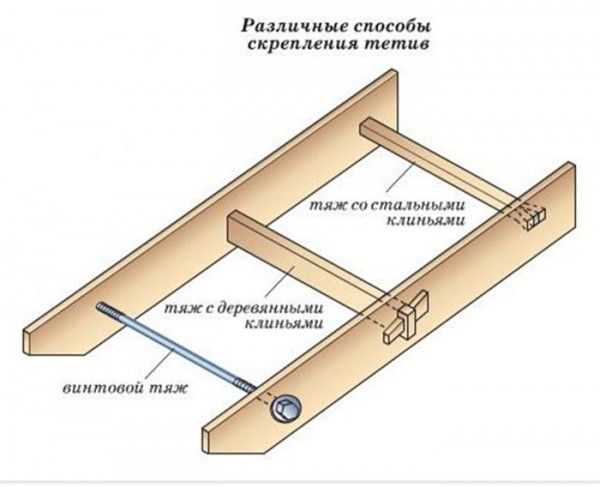

4. Для придания конструкции дополнительной жесткости применяют специальные стяжки. Их делают из того же дерева или из металла, устанавливая в 3-4 местах. Металлические будут служить дольше, но они более заметны.
5. С другой стороны, деревянные можно расклинить для лучшей фиксации и вставить, полностью замаскировав из хорошей краской или лаком.

Помните, что собирать конструкцию нужно на горизонтальной ровной поверхности, лучше всего на полу.

Третий этап работ

Лестницу, собранную и приготовленную к установке, необходимо хорошо закрепить на опорном пункте снизу. При этом важно убедиться, что верхняя часть встала в проделанные заранее углубления.

1. Конструкция закрепляется анкерными болтами, в строго горизонтальном положении. Дело в том, что именно четкая фиксация обеспечивает лестницам такой конструкции определенную безопасность, которая соответствует правилам.
2. Желательно оснастить конструкцию перилами, для размещения которых заранее готовятся столбики. Расстояние между ними составляет примерно полметра – 50-60 сантиметров. В высоту они могут достигать 80-120 сантиметров. Выбор этот зависит от размера и роста людей, для которых предназначена лестница.
3. Относительно ступеней эти столбики закрепляются вертикально, но та их часть (верхняя), к которой будут крепиться перила, скашивается под тем же углом, который имеет подъем лестницы.

Выполняем отделку лестницы

Устройства подобной конструкции имеют часто довольно крутую форму. Понятно, что ради безопасности не стоит делать покрытие скользким или слишком гладким. Допускается отделать лестницу оригинальными лакокрасочными материалами, но тогда необходимо закрепить на ступеньках специальные нескользящие прокладки. Они могут быть сделаны, например, из ковролина.

После тщательной шлифовки и очистки от мелкой пыли краску или лак следует нанести на все элементы из дерева. Если в древесине заметны следы крепежа, их маскируют герметиком или специальными заглушками. Обработав дерево специальным колером или морилкой, ему можно придать любой тон или цвет. Когда оно хорошо просохнет, его шлифуют самой мелкой наждачкой (при необходимости), и покрывают тем же средством повторно.

Лестница гусиный шаг считается достаточно компактным устройством. Она занимает совсем немного места, довольно оригинально и эффектно выглядит, но слишком удобной ее назвать нельзя.

В случаях, когда лестницу предстоит использовать в домах постоянного проживания, где есть маленькие дети или, напротив, пожилые люди, лучше все же рассмотреть другие типы лестниц на второй этаж.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Как сделать лестницу Гусиный шаг своими руками

Одним из самых необычных вариантов решения проблемы с площадью и перемещением между этажами в частных домах является постройка лестницы гусиный шаг. Особенность конструкции изготовления такой лестницы заключается в конфигурации ступеней, а точнее в их размещении. Гусиный шаг часто делается под углом в 45º, но можно встретить и варианты, которые поднимаются под 70º. При решении жилищной проблемы следует избегать использования «гусиного шага» как основной лестницы из-за определённого неудобства при использовании.

Важно! Лестница, выполненная в стиле Гусиный шаг – это модульная лестница.

Для полноты восприятия советую ознакомиться с таким видео:

Универсальным является и возможность подбора материала, из которого будет сделан гусиный шаг. Так, благодаря простоте обработки лидерство удерживает исполнение из дерева. Для эстетической красоты могут применяться металл или стекло. Конструкция гусиного шага состоит из таких деталей:

Если ознакомится с отзывами, то можно узнать, что не все однозначны в их оценке. Основные пункты, по которым к ним имеют претензии – это их небезопасность в эксплуатации и неудобства при переноске громоздких вещей. Но при правильном планировании негативные аспекты гусиного шага можно запросто свести к нулю. Предлагаю внимательно посмотреть на данный чертеж:

Приступая к расчету, следует помнить, что часть значений являются постоянными (например, расстояние от потолка до пола) и изменяться не будут. Основываясь на постоянных значениях, следует помнить, что именно от них зависит высота гусиного шага и количество ступенек, который в ней будет. Также посмотрев на общую схему вверху, можно заметить, что на такую лестницу пойдёт значительно меньше материалов, нежели на лестницы других конструкций. Ориентируясь по самым популярным вариантам расстояния от потолка к полу, была составлена таблица:

Основываясь на этих данных можно уже сейчас сказать, сколько будет иметь ступенек гусиный шаг, в зависимости от высоты комнат. Можно подобрать и свою вариацию реализации — главное, чтобы было удобно. Лестничный проем, от ступенек к потолку верхнего этажа должен быть не менее 2-х метров, чтобы избежать возможности удара головой. А для ширины ступенек можно использовать формулу: их ширина составляет 1/20 от общей ширины лестницы. Т.е. если ширина гусиного шага составляет 60 сантиметров, то ширина ступеньки должна быть 3 сантиметра.

Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.

Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.

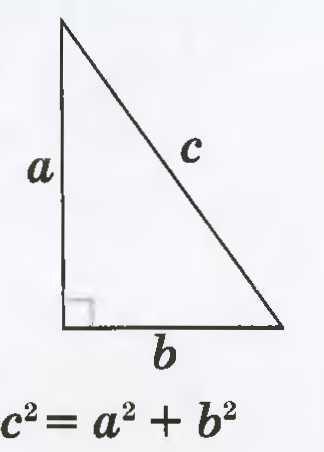

Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы.

Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:

Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.

Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.

Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.

Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.

Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.

Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.

«Гусиный шаг» — отзывы

Вот и подходит статья к концу. Для тех, кого построение такой лестницы всерьез заинтересовало, будет полезно ознакомиться с отзывами людей, которые уже имеют опыт строительства таких лестниц:

«В целом лестницей доволен, но из-за большого уровня наклона, скользкую древесину ступенек пришлось дополнительно укрыть лаком и противоскользящими накладками».

«Гусиный шаг предоставляет из себя очень интересную архитектурную задумку, но для безопасности следует хорошо за ней следить: никакой пролитой воды или мокрых шлепок. А использовать её в качестве главной входной лестницы – боже упаси, такое делать!»

«Опасность, про которую любят поговорить, возможна, конечно. А где её нет? Но если размеренный спуск, а также безопасные параметры самой лестницы – то почему бы и не реализовать? А в целом – сами решайте. Если любите держать осанку и не боитесь высоты – то можете и построить».

«Ну, опасность есть, но если носится как угорелый, то для вас любая лестница может стать смертельной, любезный. А вы что ожидали? Из своего опыта могу добавить, что подъём по ней не так… неповторим, как спуск. А вы вообще знаете, откуда они пошли? Они же так-то ещё со средневековья со всяких зданий вроде мельниц, где людям часто приходилось спускаться со значительным грузом вроде мешка муки. Поэтому для легкости и строили их. Если хотите незабываемых чувств – то стройте. Но как по мне, есть и другие, более комфортные варианты»

obrawa.ru

Лестница гусиный шаг своими руками (утиные лапки)

В процессе развития строительных технологий было разработано множество уникальных технических решений. Компактные лестницы с гусиным шагом относятся к их числу, на первом фото хорошо различима форма ступеней. Конструкция при всей видимой сложности вполне может быть изготовлена своими руками. Название «шаг гусиный» сооружение получило благодаря необычной конфигурации опорных площадок. Универсальная лестница диктует определенную манеру ходьбы.

Со стороны человек, поднимающийся по ней, напоминает водоплавающую птицу. Для изготовления прямого, а в особенности криволинейного межэтажного перехода своими руками типа «утиный шаг» потребуется составление сложной схемы и тщательная проработка конструкции.

Пролет из благородной древесины покрыт цветным лаком

Виды опорных каркасов лестниц

Для изготовления маршей применяются разные материалы, в перечень которых входят:

• древесина ценных и твердых пород;
• металл: черный, нержавеющая сталь, бронза или сплавы алюминия;
• композиты на основе древесины;
• возможно также использование толстого прочного стекла.

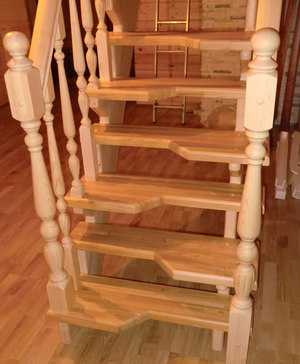

Проступи выполнены в виде утиных лапок

Для изготовления лестниц перечисленные материалы могут комбинироваться между собой. Чертеж несущей конструкции прямого межуровневого перехода составляется вручную или с применением специальных компьютерных программ. Пролеты типа «гусиный или утиный шаг» имеют большую крутизну.

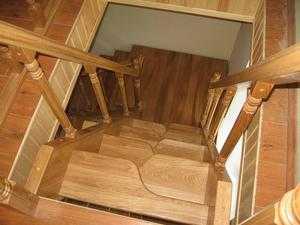

Ступени имеют вырезы, не совпадающие между собой, что позволяет удобно опираться на полную ступню при подъеме и особенно спуске. Чертеж, который приводится в статье, показывает конструкцию, спроектированную и построенную своими руками. Иное название у данного межуровневого перехода – гусиные лапки. Для маршей со сложной криволинейной конфигурацией каркаса оно подходит как нельзя лучше.

Расчет деталей можно произвести в компьютерной программе

Особенности проектирования межэтажных маршей

Для изготовления подобной конструкции своими силами без привлечения специалистов потребуются хорошие навыки выполнения разного рода операций. Самое простое сооружение вида «утиный шаг» представляет собой прямой марш с двумя несущими балками, расположенными по сторонам. К ним закрепляются ступени формой, отдаленно напоминающие гусиные лапки. Необычная их конфигурация позволяет вдвое уменьшить вертикальную проекцию конструкции.

Малогабаритные марши такой модели более сложной формы имеют в своем основании металлический модульный каркас. Для проектирования перехода, заставляющего копировать утиный шаг, потребуется хорошо развитое пространственное воображение.

Лестница такого вида, сделанная своими силами, может быть и полностью винтовой, и менять направление марша на любой угол.

Самостоятельное изготовление лестничного пролета «гусиные лапки»

Небольшая лесенка на даче может быть сделана самостоятельно.

В процессе подготовки мастеру необходимо подобрать наиболее подходящий материал для изготовления деталей сооружения. Оригинальная конструкция преимущественно делается из древесины. Мастеру потребуются инструменты для ее обработки и сам строительный материал. При производстве деталей и узлов для лестницы вида «гусиный, или утиный шаг» необходимо уделять большое внимание точности их форм. Комплектующие из древесины нуждаются в тщательной шлифовке и нанесении защитно-декоративных покрытий. Пролет, изображенный на фото справа, был обработан проникающей грунтовкой с последующим окрашиванием бесцветным лаком. Ступени в межэтажном переходе закреплены к специальным площадкам каркаса модульной лестницы.

Для лестниц с «гусиным шагом» модульной конструкции характерно отсутствие специальных ограждений для лестницы с внутренней стороны. На межэтажных переходах, провоцирующих утиный шаг, и промышленного изготовления, и сделанных своими руками их функцию обычно осуществляет вертикальная опорная труба. Лестницы такого вида одинаково органично вписываются в оформление помещений классического или авангардного стилей.

На представленном видеоролике вы можете хорошо рассмотреть подобную лестничную конструкцию, а в статье — изучить чертеж. Попробуйте создать такую интересную модель и поделитесь с нами успехами.

Загрузка…

makeladder.com

строительство своими руками и фото готовых конструкций

Малоэтажные загородные дома и скромные коттеджи небольших размеров частенько заставляют своих хозяев задуматься о том, как сэкономить полезное пространство внутри помещения. Как правило, большинство решений — это экономия площади за счёт лестницы. Такой выбор неудивителен: лестница, соединяющая первый и второй этаж, как правило, «съедает» большое количество пространства, выглядит громоздко. Значительно сэкономить полезную площадь в доме позволит оригинальная и забавная конструкция, имеющая название «гусиный шаг».

Лестница «гусиный шаг» своими руками с фото

Как известно, компромиссом для тесных частных домов являются винтовые лестницы и лестницы «гусиный шаг». В этой статье пойдёт речь о последней, получившей своё название благодаря необычной форме ступенек и забавной манере передвижений по ним.

Отличительные особенности сооружения

Стоит учитывать, что строительство подобного типа конструкции не является всегда оправданным. Например, при достаточно большой ширине между несущими стенами и балками этажей оптимальнее воспользоваться классическим маршевым вариантом конструкции, имеющей двойные перила и пологие ступени. Однако, если метраж площади действительно мал, но при этом предусмотрен второй этаж, лучше возвести крутую и компактную лестницу «гусиный шаг».

Угол наклона у таких конструкций, как правило, колеблется от 45 до 65 градусов. Единственной альтернативой подобной конструкции являются винтовые металлические или деревянные лестницы. Единственным недостатком таких конструкций считается их крутизна, поэтому, если в доме есть дети или животные, стоит отказаться от её строительства — слишком велик риск несчастного случая.

Преимуществом лестницы «гусиный шаг» считается, напротив, низкий риск оступиться и упасть. Дело в том, что под выемкой имеется широкая часть нижней ступеньки, откуда будет подниматься нога.

Проектирование лестницы

Как правило, поднимаясь или спускаясь с лестницы, мы наступаем на ступеньку лишь одной ногой, поэтому только одну часть ступени необходимо сделать широкой при суженной оставшейся части. Ширина ступеньки должна быть такой, чтобы нога могла спокойна уместиться на ней. При этом вторая половина должна быть максимально узкой, выдерживающей нагрузку массы человека.

Сторона, с которой необходимо начать просчёт ступеней, может быть абсолютно любой. Но, как правило, большинство лестниц «гусиный шаг» выполнены с начальной ступенью на правую сторону. Дело в том, что большинство людей начинают движение по лестнице с правой ноги, ведь более 90% населения нашей планеты являются правшами.

Нижняя ступенька имеет большое значение для всей конструкции лестницы. Поэтому необходимо сделать её поверхность сплошной по площади либо увеличить по толщине её основание. Соблюдение данного правила особенно важно при лестницах «гусиный шаг», выполненных из стекла. Для таких конструкций профессионалы рекомендуют увеличивать толщину стекла у нижней ступени, имеющей стандартную форму.

Если в планах имеется минимальное винтовое закругление лестницы «гусиный шаг» для большей экономии пространства, необходимо продумать сторону поворота на этапе проектирования. Для согласования поворота с шагом ноги, закругление необходимо увести в сторону от опорной ступеньки, чтобы исключить выполнение пируэтов во время движения.

Важным этапом при проектировании является выбор материала для возведения конструкции. Как правило, при строительстве своими руками используются следующие материалы:

• дерево — цельные тёсаные доски;
• металл;
• стекло.

Для того чтобы сэкономить, можно совмещать материалы между собой. Например, в загородных домах и коттеджах часто совмещают дерево с металлом, используя мощный металлический каркас и деревянные ступени (вместо дерева можно использовать стекло). При этом особая роль в образе такой конструкции отведена материалу перил или опор. Кованый вариант этих элементов, выполненных из чернёного металла под бронзу можно совместить с дымчатыми матовыми ступенями, выполненными из стекла, для того, чтобы получилась великолепная воздушная композиция, уходящая в небо.

Выполнение необходимых расчётов

При строительстве конструкции подобного типа своими руками большое значение имеет правильный расчёт лестницы «гусиный шаг»: показателей шага и длины ступеней. Итак, прежде чем заняться возведением лестницы, необходимо произвести следующие расчёты или замеры:

1. Расположение первой, самой нижней ступеньки. Как отмечалось выше, первая ступень должна иметь стандартную форму для обеспечения всей конструкции надёжности. Однако, если вы решили сделать половинчатую форму первой ступени при винтовом варианте лестницы «гусиный шаг», то широкая её часть должна быть направлена в сторону от поворота. Например, если конструкция имеет поворот направо, то нижняя ступень должна иметь расширение в левую сторону и наоборот.
2. Для обеспечения комфортного движения, необходимо позаботиться о правильной ширине её ступеней. Для этого обеспечьте ширину проступи не менее двух третьих от длины ступни взрослого человека (примерно 18−21 см). Оптимальная длина каждой ступени колеблется от 24 до 29 см.
3. Чтобы риск пораниться при движении был минимальным, ступени должны обладать закруглённой или косой формой.
4. При выборе металла в качестве основного материала лестницы, узкая часть ступеней может быть опущена. Для этого необходимо приварить полуступень к каркасу (педали). В случае с деревом или стеклом такой вариант неприемлем.

Выбирая покрытие для деревянной лестницы, стоит отдать предпочтение матовому лаку. Это покрытие сведёт к минимуму риск поскользнуться и получить травмы при движении по конструкции, в отличие от глянцевого лака.

Лестница «гусиный шаг» — забавная и вместе с этим очень удобная конструкция — может использоваться не только в частных домах и коттеджах для перемещения с одного этажа на другой, но и в подвалах, в качестве наружных лестниц и даже в случае декоративных элементов экстерьера дома. Главным её преимуществом является экономия пространства, материалов и трудозатрат на её возведение.

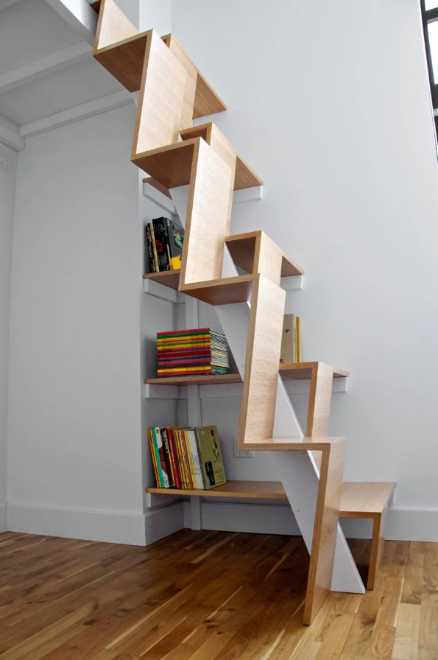

Несколько вариантов лестницы гусиный шаг

lestnica.guru

обзор материалов и технологий (20 фото) — Сайт о строительстве

В условиях ограниченного пространства, когда на малой площади необходимо возвести конструкцию, связывающую два этажа, отличным решением может стать лестница гусиный шаг. Эта модификация изрядно экономит место и при всей внешней необычности не уступает в эксплуатационных качествах привычным винтовым и маршевым вариантам.

Выглядеть она может по-разному: распространены открытые вариации, создающие эффект воздушности (особенно если они выполнены с привлечением стеклянных или кованных элементов), также востребованы «литые» ступени – сколоченные из нескольких досок и визуально утяжеляющие конструкцию. Все чаще дизайнеры предлагают обустроить в домах и вовсе необычные модификации, имеющие, к примеру, треугольные ступени или ковролиновую отделку, облицовку натуральным или искусственным камнем.

Специфика конструкции

Ключевой особенностью данной категории лестниц является внешнее исполнение ступеней, так как они по виду существенно отличаются от традиционных аналогов. Проступь по всей длине обладает разной шириной, попеременно сужаясь и расширяясь. В результате сокращаются размеры марша без потерь в удобстве использования. Название лестницы исходит от особенностей передвижения по ней.

Самым распространенным материалом считается дерево, но здесь нет ограничений, можно использовать все, что есть в наличии. Единственный момент – деревянные ступени проще обработать и закрепить на основании.

Плюсы и минусы изделий

Модульная лестница обладает следующими преимуществами:

• безопасность – если уделить должное внимание грамотному расчету конструкции, необычная форма и компактные размеры не станут препятствием для удобства передвижения;
• относительная простота – даже для новичков лестница гусиный шаг, сделанная своими руками становится посильной задачей;
• небольшие габариты позволяют гармонично внедрить конструкцию как в жилую, так и хозяйственную постройку;
• формируется удобная по площади проступь, присутствует естественный обзор следующих ступеней;
• интересное исполнение изящно подчеркнет дизайн интерьера, изделие может стать ключевым стилевым акцентом в помещении.

Присутствуют и недостатки:

• по сравнению с прямым маршем рассматриваемый вариант менее удобен;
• будет сложно поднимать на второй этаж габаритные грузы;
• чтобы не упасть с лестницы, нужно всегда придерживаться последовательности шагов.

Правила составления проекта

Чтобы соорудить такую компактную лестницу между первым и вторым этажами, необходимо предварительно рассчитать проект. В качестве базы принимаются те же нормы, которые берутся за основу в маршевых модификациях.

Стартовую точку намечают таким образом, чтобы получилось нечетное число ступеней (важно начать и закончить движение с одной ноги). Уклон может варьироваться в пределах 45-60 градусов, удобный размер шага – около 60-65 см. Допустимо небольшое отклонение от указанных параметров в том случае, если предполагается лишь сезонное использование дома.

Процедура создания опор

Лестница гусиный шаг может иметь различное строение опор. Как правило, это деревянные тетивы – длинные доски (впоследствии в них врезают ступени). Если есть желание внедрить металлический каркас, для опор могут быть использованы трубы, к ним в дальнейшем будут приварены основы ступеней.

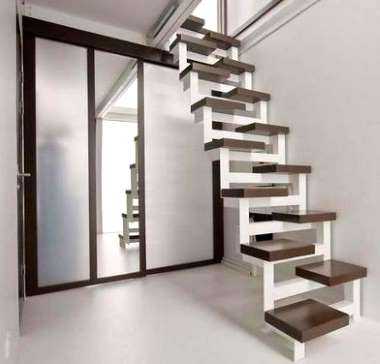

Очень интересны в исполнении варианты, где проступи выглядят как половинчатые элементы. Они устанавливаются поочередно таким образом, чтобы доски располагались в разных направлениях по отношению к центру опоры: подобное решение оптимизирует глубину ступеней, лестница становится удобнее.

Для равномерного распределения нагрузки при фиксации опорных стоек используются анкерные болты. Если предполагается, что конструкция будет высокой, следует воспользоваться дополнительными опорами.

Формирование и установка ступеней

Традиционно для закрепления ступеней применяются гвозди, клей, саморезы соответствующего размера. Для надежной фиксации деревянных элементов используются врубки, а клей и гвозди служат факторами повышения прочности соединения. Ступени в металлических конструкциях обладают двойной структурой: нижняя часть – это полноценный каркас, который с помощью винтов или сварки соединяется с опорой, именно на него впоследствии монтируется деревянная проступь.

Наиболее распространен вариант открытого исполнения ступеней, подступенки используют в редких случаях, когда этого требует дизайнерский проект. К тому же с первом случае создаются более комфортные условия для передвижения, потому что остается достаточно свободного пространства для стопы.

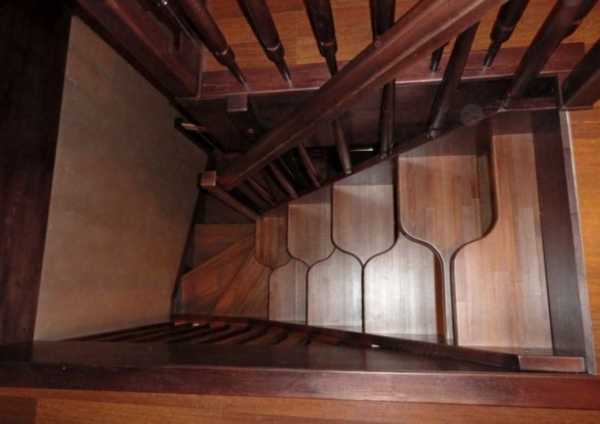

Когда создается лестница гусиный шаг своими руками, мастер может выбрать любую форму ступеней. Например, самым привлекательным с визуальной точки зрения считается такой вариант, когда половина дощечки имеет плавное скругление и резко уменьшается до 2/3 ширины на другом конце. Также весьма распространены треугольные элементы: в целях экономии мастер распиливает по диагонали одну проступь и устанавливает по отдельности каждую часть.

Необязательно использовать древесину: при желании можно создать модульную лестницу с привлечением металлических или эксклюзивных стеклянных планок. Если предпочтительно именно дерево, лучшими вариантами станут бук, лиственница, дуб; стоит избегать сосны и липы, так как они не предназначены для эксплуатации в условиях повышенных нагрузок. Важно чтобы древесина была качественно просушенной, нужно исключить сучки, так как они снижают показатели прочности досок.

Компоненты, отвечающие за безопасность передвижения

Ограждения и поручни служат в качестве защитных элементов, способных предотвратить травмы при использовании лестниц необычной формы. На практике ширина марша имеет минимально допустимое значение (лестница гусиный шаг тогда и нужна, когда нет свободного пространства), поэтому приходится буквально выкраивать место под монтаж перил. Легче всего их установить на косоуры.

К ограждениям предъявляются стандартные требования: высоту следует подбирать в соответствии со средним ростом людей, которые будут использовать эту лестницу. Стандартно этот показатель держится на уровне 90 см (отсчет идет от поверхности ближайшей ступени).

Если лестница монтируется непосредственно у стены, применяется одно ограждение с полноценными перилами, которое крепится по внешнему периметру конструкции. Чтобы обеспечить высокую надежность фиксации, специалисты рекомендуют вооружиться шпильками и болтами. В том случае если планируется создание выносных поручней, нужно заранее подобрать для них специальные уголки.

Конструкция, созданная по методике гусиного шага, может стать сильным конкурентом для габаритной маршевой лестницы или травмоопасного приставного варианта. С помощью рассмотренной технологии можно с минимальными затратами сформировать полноценную связь между этажами как в жилом доме, так и в хозяйственной постройке – различие будет лишь в минимально допустимой ширине ступеней. Если разумно подобрать основные материалы и отделку, можно собственноручно создать интересное интерьерное дополнение любой стилистики.

1olestnice.ru

Конструкция лестницы гусиный шаг — СамСтрой

Когда строятся деревянные модульные или компактные кирпичные частные дома всегда возникает необходимость в экономии внутреннего пространства. При этом все элементы конструкции приходится рассчитать так, чтобы нагрузка на перекрытия была минимальной. Поэтому, если внутри комнаты частного дома слишком мало места, чтобы построить лестницу на второй этаж, приходится искать компромиссные варианты, одним из которых является лестница гусиный шаг. Сделать расчет, составить чертеж и соорудить такую лестницу вполне можно своими руками, если внимательно ознакомиться с фото и просмотреть видео к уроку по сборке такого типа конструкции. Следует также отметить, что лестницы такого типа выглядят очень аккуратно и кроме своих прямых функций служат отличным дополнением интерьера.

Свое название этот вид лестницы получил из-за того, что ее ступени имеют специфичную форму, а человек, поднимающийся по лестнице гусиный шаг, осуществляет движения, похожие на шаги гуся. Для всеобщего ознакомления отметим, что лестницы со ступенями такого рода использовались еще в 10-м столетии, когда в европейских странах массово строились башни и колокольни с узкими подъемами. Иногда лестницу на второй этаж с такими ступенями называют еще «лестницей монаха», поскольку наиболее часто она встречается в старинных церквях.

Конструкция лестницы гусиный шаг

При описании конструкции лестницы гусиный шаг речь пойдет об узких компактных моделях лестниц, ступени которых имеют специфичную половинчатую симметричную форму. Расчет такой конструкции достаточно прост, поскольку каждая четная ступень является обратно симметричной нечетной. Рассматривая фото и чертеж такой лестницы, можно заметить, что вырез каждой ступени необходимо сделать так, чтобы осталось место как раз над выступом предыдущей ступени. Можно, конечно, купить или заказать изготовление такой лестницы, однако цена ее получится в разы больше, чем лестница, изготовленная своими руками. Если учесть отзывы пользователей сети Интернет, сделать такую конструкцию в домашних условиях не составляет большого труда.

Существуют и другие названия лестницы такого типа. К примеру, из-за сходства формы ступеней с формой крыльев бабочки, ее иногда называют «лестницей-бабочкой», а поклонники латиноамериканских танцев прозвали эту конструкцию «самба». Иногда можно встретить и название «утиный шаг», который принципиально не отличается от гусиного.

Сразу необходимо отметить, что изготовление своими руками конструкции данного типа оправдывается лишь в том случае, если расстояние между балками этажей и несущими стенами недостаточно большое для сооружения лестницы со ступенями обычной формы, которая более удобна для передвижения. Дело в том, что при более пологом марше лестницы с перилами подниматься гораздо легче, а опускаться гораздо безопасней. Но при весьма скромных размерах помещения сделать обычную лестницу на второй этаж никак не получится.

Чаще всего наклон марша лестницы гусиный шаг варьируется в пределах 45 — 60 градусов. Есть, правда, альтернативный вариант — винтовая лестница, у которой деревянные либо металлические ступени, однако для передвижения она менее удобна из-за винтовой формы марша. И хотя на фото сравнить эти два типа лестниц невозможно, отзывы пользователей в большинстве случаев свидетельствуют о преимуществах гусиного шага. Кстати, расчет винтовой лестницы более сложен, что тоже немаловажно. Если же в доме есть маленький ребенок, для него винтовая лестница будет представлять высокую опасность. И все будет наоборот в случае лестницы гусиный шаг — оступиться на ней практически невозможно, так как просто негде больше поставить ногу. Соответственно, при подъеме на второй этаж травмы в результате падения почти полностью исключаются. Посмотрите видео, и вы поймете, что такая конструкция будет лучшим решением не только для детей, но и для пожилых людей.

Проектирование лестницы гусиный шаг

Посмотрев внимательно видео, можно заметить, что во время подъема вверх и опускания вниз человек обычно наступает одной ногой только на одну ступень лестницы, поэтому необходимую ширину должна иметь лишь одна сторона каждой ступени — левая либо правая. Как видно на фото, форма выреза ступени при этом может быть разной, в зависимости от дизайна конкретной конструкции. Сегодня можно купить лестницу гусиный шаг с любой формой ступеней. Цена ее будет зависеть от материала, размеров и качества отделки. Но гораздо интереснее сделать такую лестницу своими руками, заказав только доставку материалов.

Итак, проектирование лестницы предусматривает расчет и чертеж ее элементов. При этом требуется рассчитать такие элементы, как необходимый угол наклона марша, ширина и глубина ступени, шаг между ступенями (от которого будет зависеть их количество). Расчет лестницы осуществляется с учетом высоты подъема на следующий этаж, количества свободного места в комнате для расположения марша и других габаритных размеров, в которые необходимо вписаться при составлении чертежа. Следует отметить, что узкую половину ступени необходимо рассчитать так, чтобы она надежно удерживала вес человека.

С какого элемента начать проектирование и расчет лестницы — не имеет особого значения. Главное учесть то, что более 90% людей правши, поэтому первая ступень должна быть рассчитана под шаг правой ногой. При этом конструкция первой ступени может быть сплошной без выреза, либо иметь большую толщину — этот вопрос хорошо объяснен в видео под статьей. Особенно толщина и прочность первой ступени важны для лестниц гусиный шаг со стеклянными ступенями.

После этого необходимо сделать расчет поворота лестницы (если она поворотной конструкции), выбрав необходимое направление поворота. Это может быть еле заметное винтовое закругление или угол в 45 и больше градусов. Для того, чтобы легче было согласовать угол поворота и шаг ноги, поворот должен уходить от опорной ступени в сторону. Это обеспечит более комфортное передвижение, без пируэтов и других лишних движений. Если вам необходим расчет прямой лестницы на второй этаж, шаг можно сделать повыше, что позволит существенно уменьшить глубину ступеней.

Последовательный расчет конструкции

Давайте рассмотрим примерную инструкцию, которая поможет рассчитать глубину ступеней, размер шага и другие элементы конструкции лестницы гусиный шаг для изготовления своими руками:

1. Расчет, как уже упоминалось, начинается с первой ступени. Если она имеет вырез, как и все другие ступени, широкая часть должна находиться по другую сторону от поворота марша. То есть, при повороте марша влево первая ступень должна быть рассчитана под правую ногу и наоборот.

2. Для обеспечения самого удобного шага выступающую длину ступени делают большей или равной 2/3 длины ступни среднестатистического взрослого человека, то есть, от 16 до 21 см. При этом глубина (полная длина) ступени будет равна 24 — 32 см.

3. Переходящий в зауженную часть ступени вырез обычно делают скошенным или округлой формы, что необходимо для обеспечения безопасности и уменьшения риска получить травму при подъеме или спуске.

Материалы для изготовления лестницы гусиный шаг

Для сооружения лестницы гусиный шаг своими руками оптимальными будут три конструкции:

1. Цельная деревянная лестница, состоящая из сплошных тесаных досок.

2. Винтовая металлическая лестница (требует сваривания).

3. Лестница гусиный шаг со стеклянными ступенями.

Для экономии материалов, удешевления и упрощения конструкции материалы могут совмещаться. К примеру, очень популярными сегодня считаются лестницы со стеклянными или деревянными ступенями и металлическим основанием марша.

Важно помнить о конструкции опор и перил. Их можно сделать из кованной черненой стали, что обеспечит конструкции удивительную воздушность, особенно, если ступени будут стеклянными.

Важно помнить, что для сооружения своими руками деревянной лестницы все ее элементы и заготовки придется заказывать в столярной мастерской или непосредственно на лесопилке. Поэтому перед началом работ лучше обработать дерево специальными растворами для защиты от грибка и насекомых. После такой обработки доски и все остальные деревянные элементы необходимо тщательно просушить на открытом воздухе в течение не менее суток.Покраска деревянной лестницы и последующая ее обработка лаком осуществляется уже после завершения сборки.

Для покраски ступеней деревянной лестницы оптимальным будет матовый лак или матовая краска. При отсутствии глянцевых поверхностей вероятность соскальзывания ноги будет минимальной.

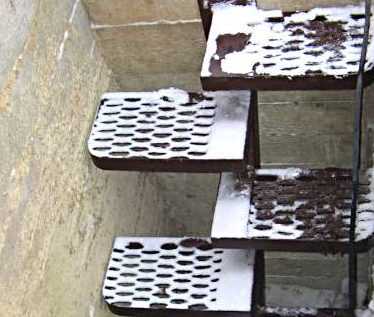

При изготовлении лестницы гусиный шаг для подвального помещения особое внимание следует уделить защите материала от влаги. В данном случае приветствуются металлические конструкции с соответствующей обработкой поверхностей.

Гораздо больше информации о проектировании и сооружении лестниц такого типа вы можете получить после просмотра расположенного ниже видео.

samstroy.com
