90 фото проектирования системы и подбор оборудования

Обогрев жилых сооружений системами, где применяется газ, доказал свою высокую эффективность, оборудование безопасно в работе, вырабатывает тепловую энергию и имеет высокий КПД. Существует несколько способов, как организовать отопление частного дома, работающего на газу, бюджетные решения отличаются экономичностью, практичностью и стабильной работой.

Газовая магистраль или газгольдер

Схемы газового отопления в частном доме бывают разными: голубое топливо может поступать из магистрального трубопровода, баллонов со сжиженным газом или из газгольдера.

По трубам в частный сектор подают газовую смесь, основным компонентом которой является метан, сжиженный аналог представляет собой пропан-бутановую смесь, давление в баллонах составляет от 15 до 18 атмосфер.

Система газового отопления, рассчитанная на использование сжиженного газа, не является удобным решением. Баллонные емкости с объемом 50 л зимой понадобится менять через 2 или 3 дня, лучше воспользоваться газгольдером с объемом, равным 20 кубометрам.


Чтобы правильно подобрать кубатуру емкости, нужно учесть уровень потребления, сколько именно потребуется голубого топлива для обогрева дома, водогрейного котла, газовой плиты с камином.

Так, для загородного коттеджа с площадью 150 м2, необходим газгольдер, имеющий объем 2 или 3 тысячи литров. Если площадь особняка составляет 300 м2 и больше, то подойдет модель на 8 или 9 тысяч литров.

Наиболее выигрышным вариантом остается вариант подключения к магистральному газопроводу, но это можно сделать только, если населенный пункт газифицирован. Однако в отдельных случаях установка газгольдера обходится владельцам земельных участков дешевле, когда поселок находится на большом расстоянии от газовой магистрали.

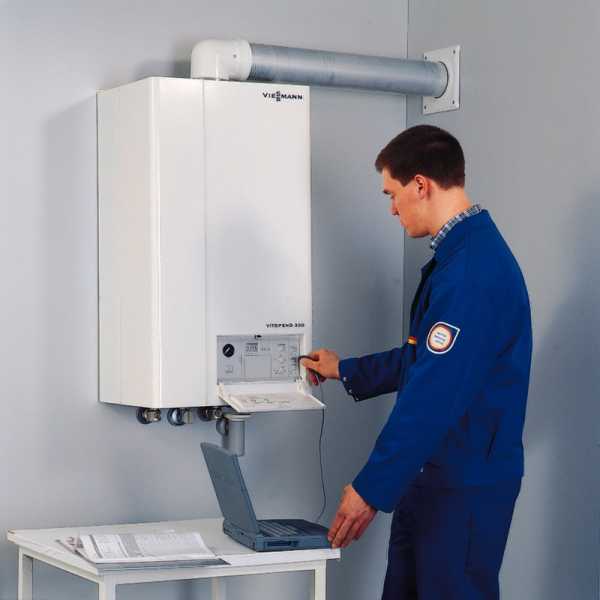

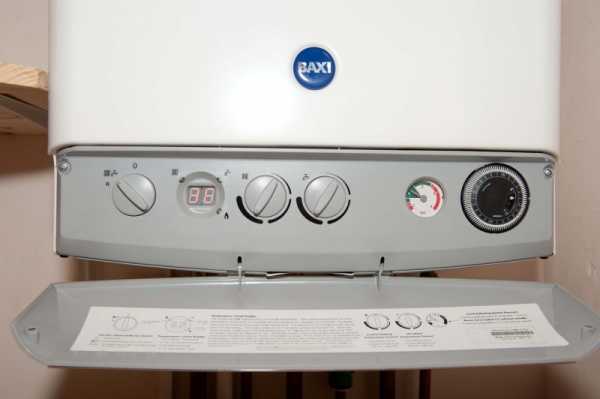

Выбор газового котла

Если домовладелец выбрал автономный вариант газового отопления, ему понадобится купить соответствующую модель котла. В продаже есть оборудование рассчитано на использование природного газа, подаваемого из магистрального трубопровода. Однако большинство моделей способны сжигать обе разновидности голубого топлива, в любом случае при покупке уточните этот вопрос.

Современные производители предлагают потребителям различные типы газовых генераторов, оснащенных разнообразными вариантами автоматических систем и способных функционировать в разных режимах.

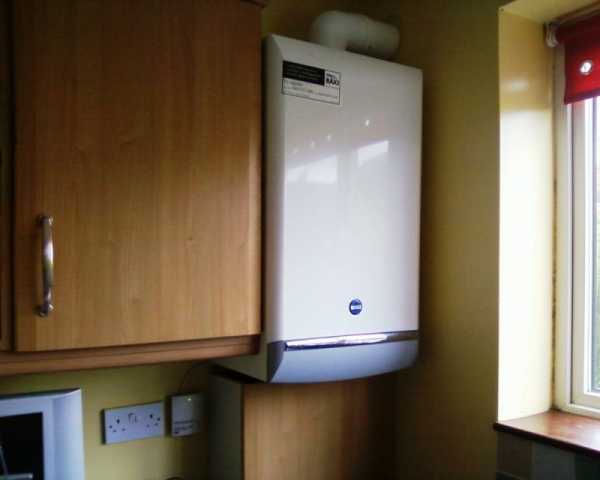

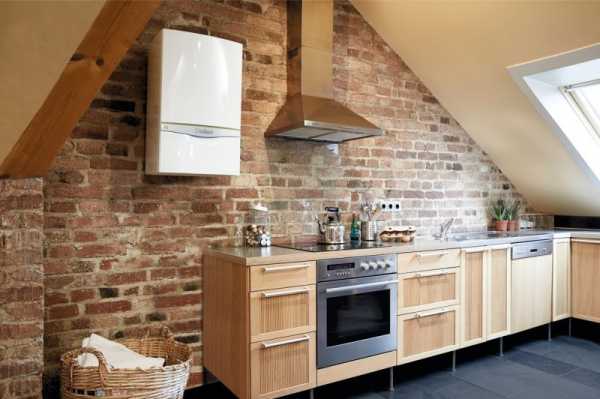

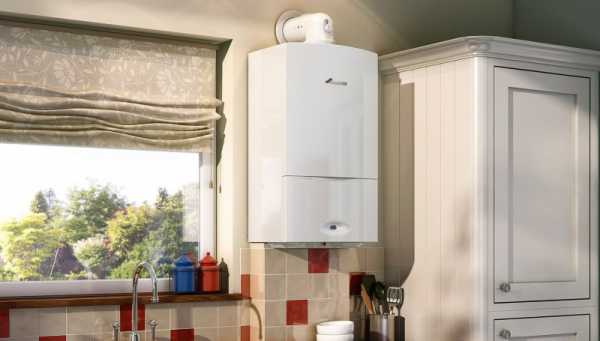

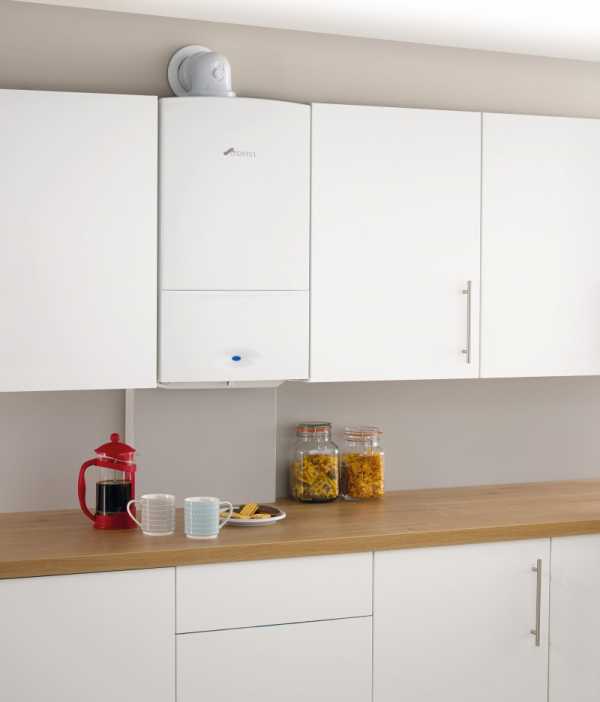

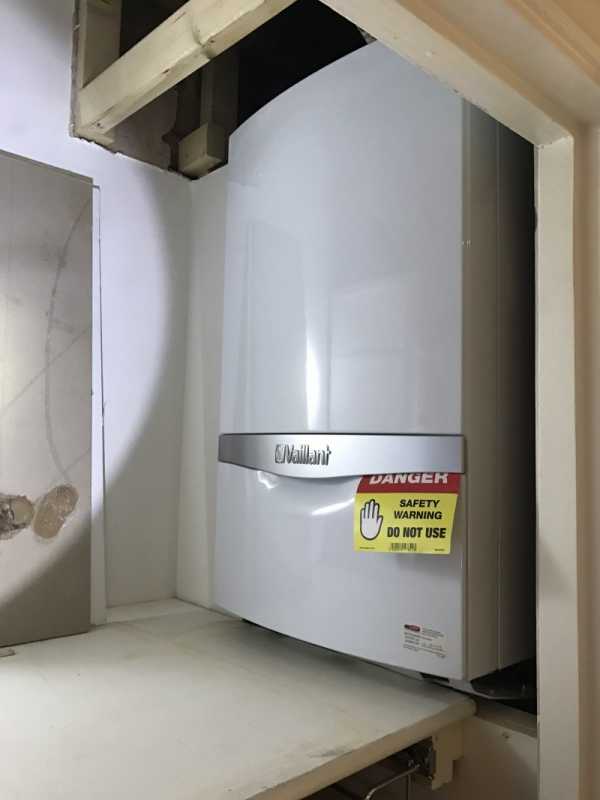

Газовый котел для отопления частного дома устанавливают различными способами:

  • на стену;
  • на пол.

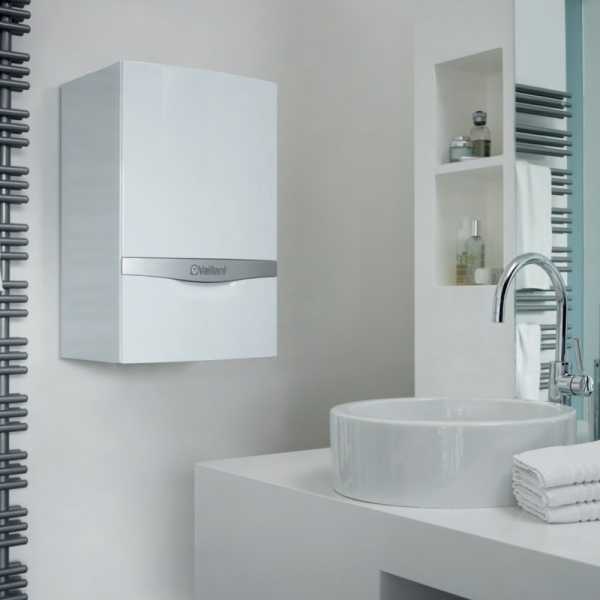

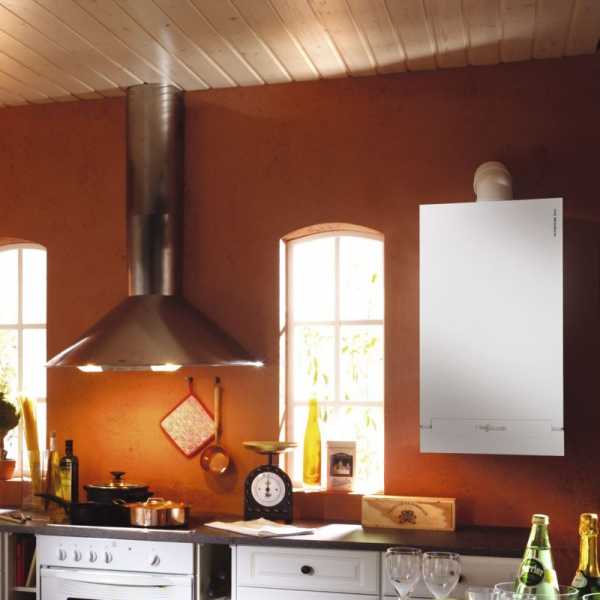

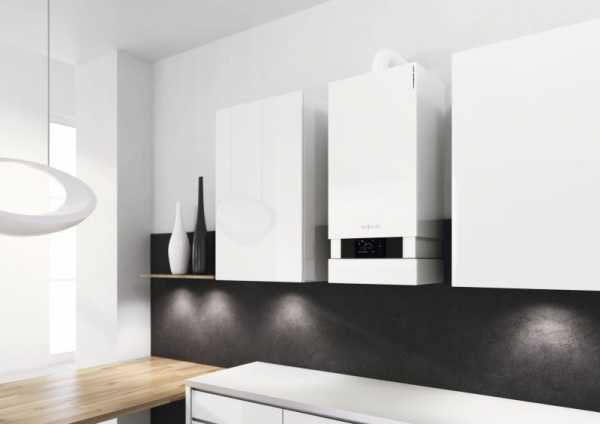

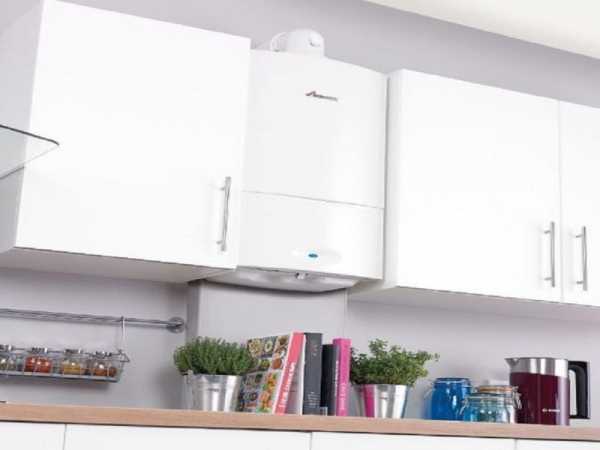

Настенные модели отличаются более компактными габаритами, однако их показатели мощности имеют ограничения. На фото газового отопления видно, что навесные котлы устанавливают в дачных домиках, а напольные агрегаты – в больших особняках.

Принцип действия оборудования простой:

  • Голубое топливо поджигается в горелке с помощью электророзжига или пьезоэлемента.
  • При сгорании газа выделяется тепловая энергия, которая поступает в теплообменник.
  • Тепло передается воде, использующейся в качестве теплоносителя в отопительной системе.

Теплообменник оборудования изготавливают из нержавеющей стали, чугуна или меди, предпочтительнее выбрать газовый котел для отопления с чугунным теплообменником: он не подвержен коррозии, однако такие модели производители выпускают только в напольном варианте.

Выбор котла – одноконтурный/двухконтурный

Число контуров водонагревательного котла влияет на схему обвязки, от чего зависит принцип использования.

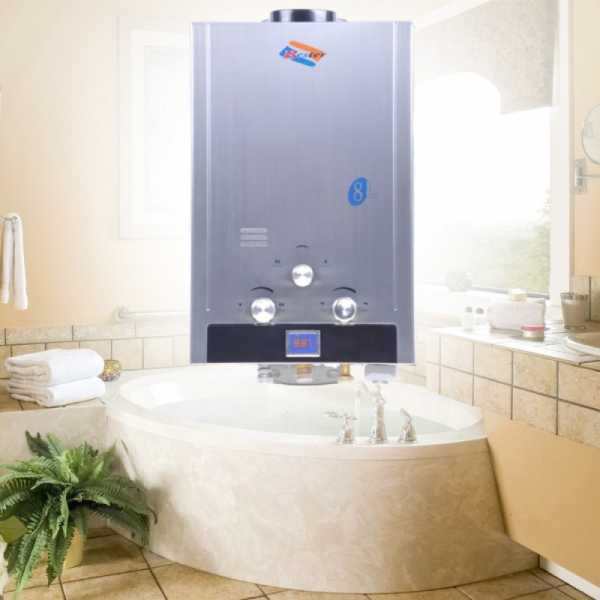

Если требуется горячая вода для бытовых нужд, лучше приобрести накопительный бойлер, следует учитывать, что потоковая модель расходует больше газа.

Одноконтурная модель предназначена исключительно для отопления, двухконтурная – для производства горячей воды и отопления.

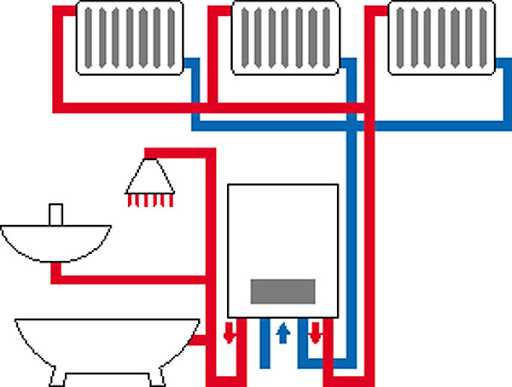

Двухконтурный котел для отопления имеет 2 контура с теплообменником, оба контура функционируют независимо друг от друга.

Выбор камеры сгорания

Газ будет полностью сгорать, когда в топку постоянно поступает кислород из помещения, где установлено оборудование или с улицы.

Камеры газовых котлов подразделяются на 2 категории:

  • закрытые. Приток кислорода обеспечивается благодаря зазору, который имеется между спаренными трубами с разным диаметром, отвод продуктов горения осуществляется по внутреннему каналу.
  • открытые. Подпитка воздухом происходит в результате работы нагревательной установки, а вывод продуктов горения осуществляется через дымовой канал.

Для газового котла с открытой камерой сгорания потребуется покупать и устанавливать дымоходную трубу высотой 5 или 6 м, чтобы создать достаточно мощную тягу для обеспечения притока кислорода в нужном объеме.


Отличительные характеристики конденсационного оборудования

В конденсационных моделях пар, образующийся при сгорании газа, отдает воде тепло, благодаря чему температура теплоносителя повышается.

Отработанный конденсат, фактически представляющий собой слабо концентрированную кислоту, отводится в канализационную систему.

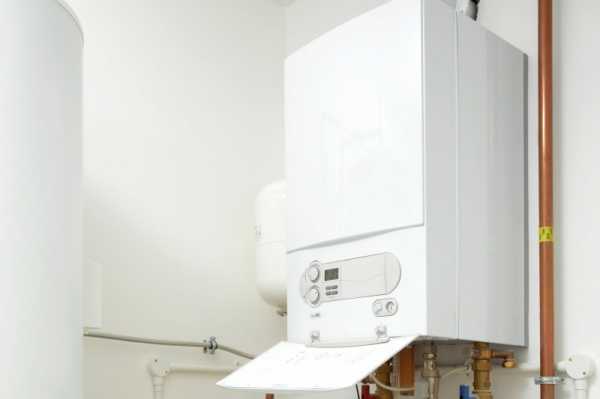

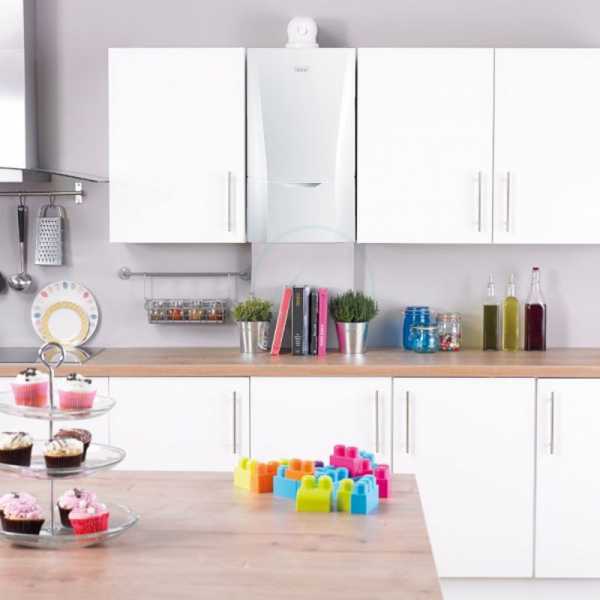

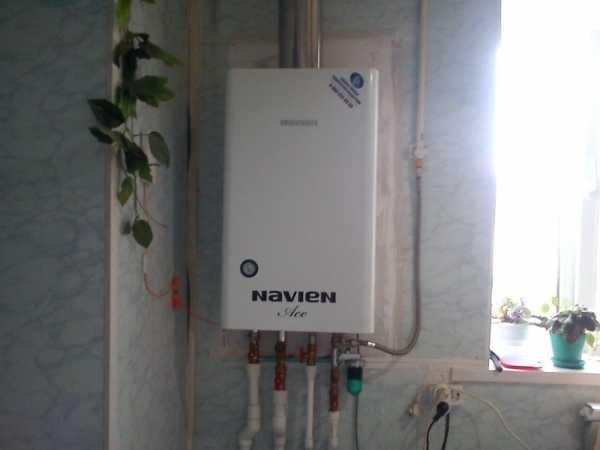

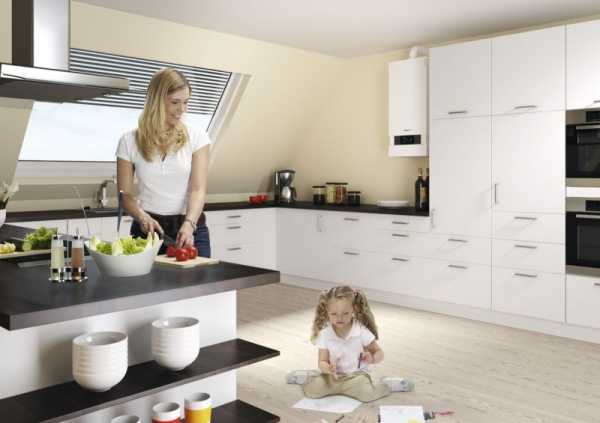

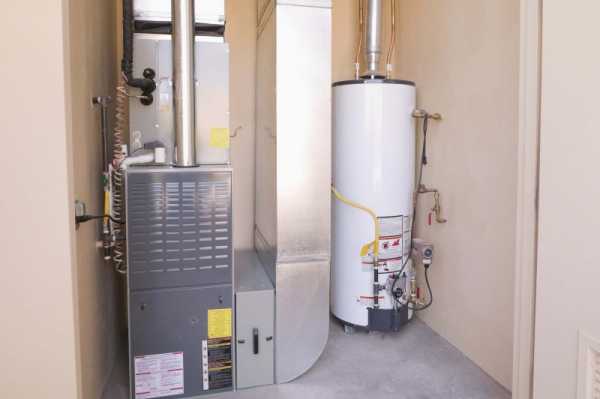

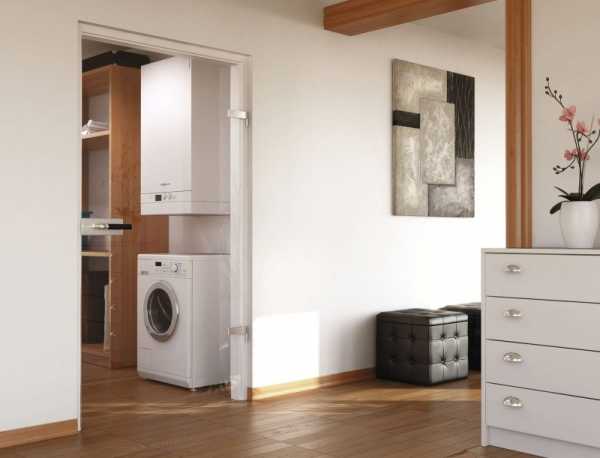

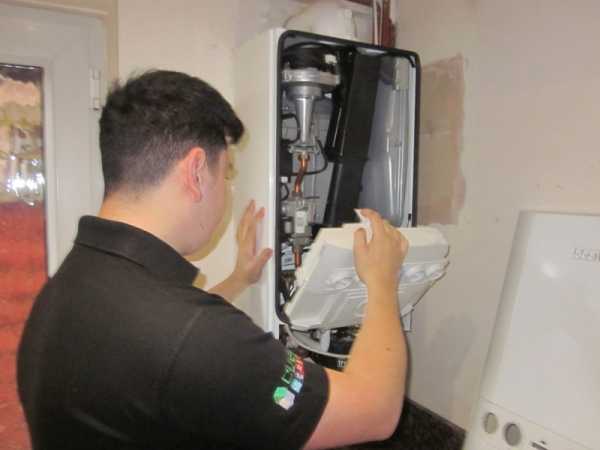

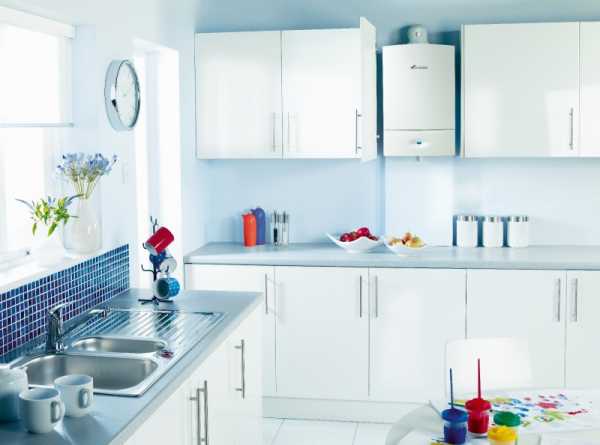

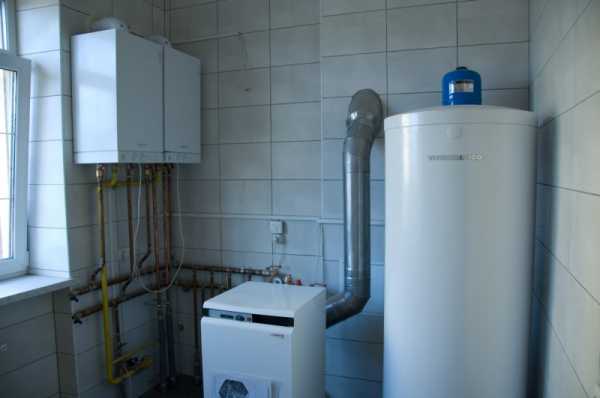

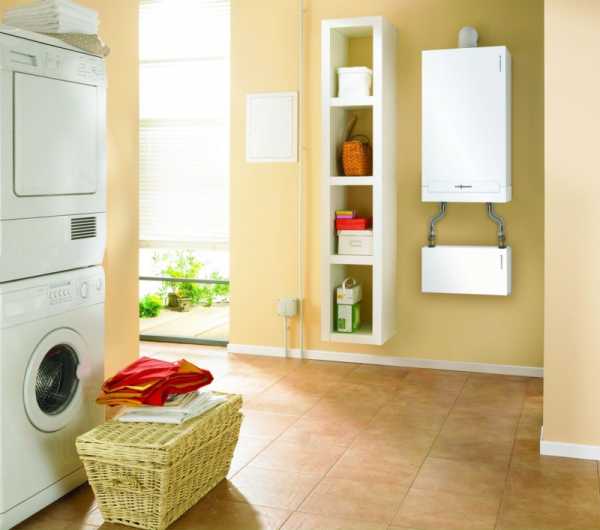

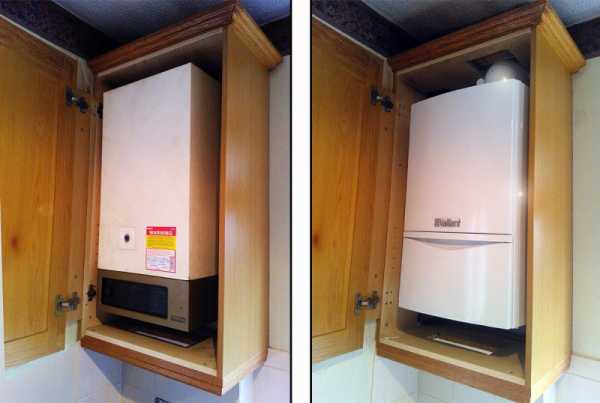

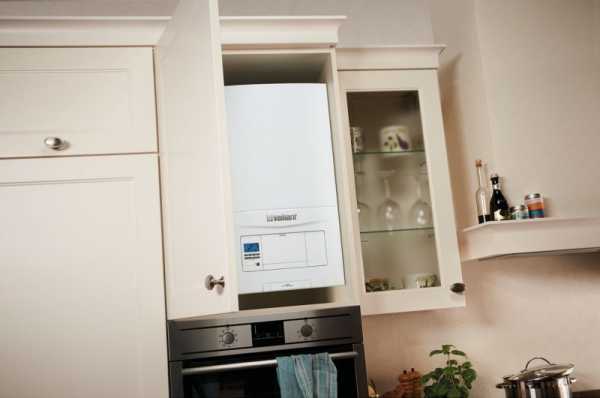

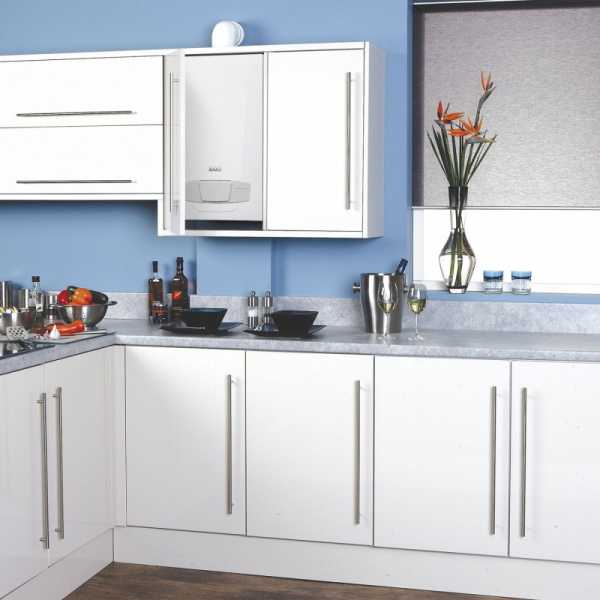

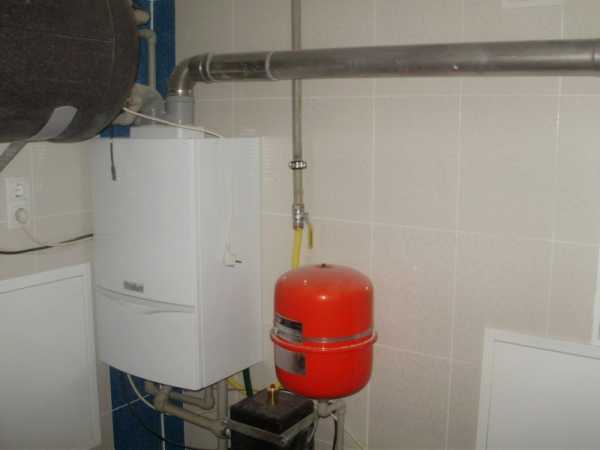

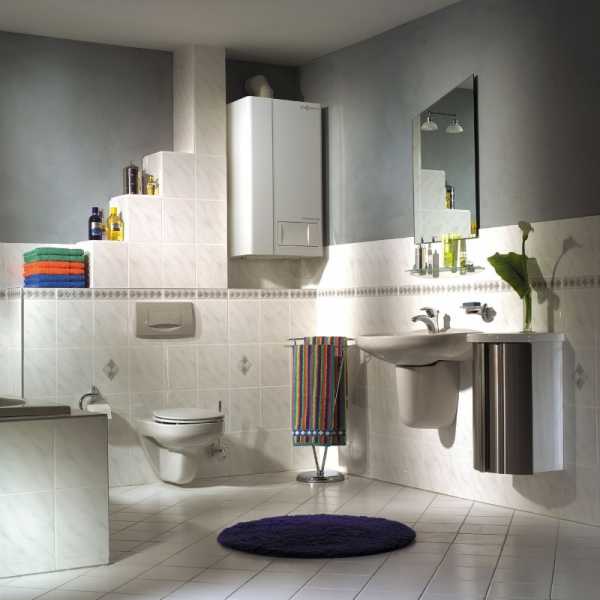

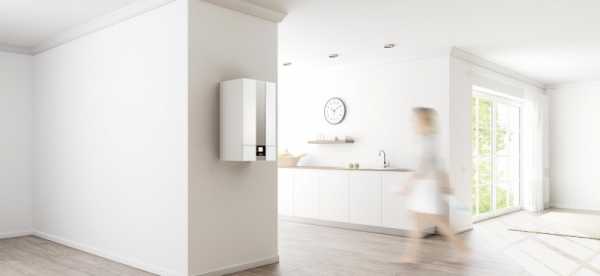

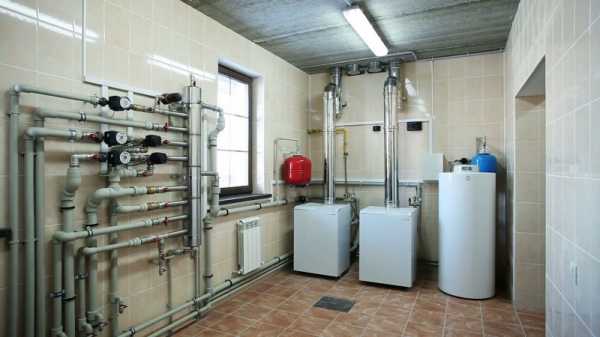

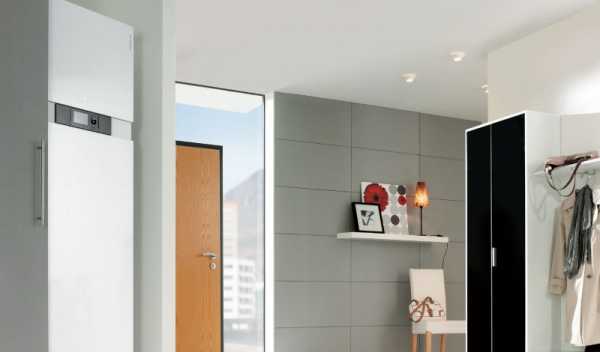

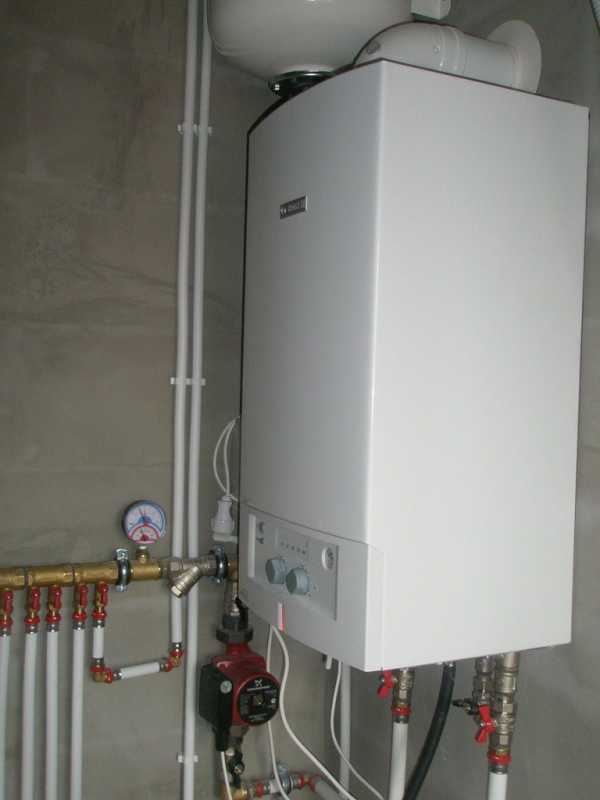

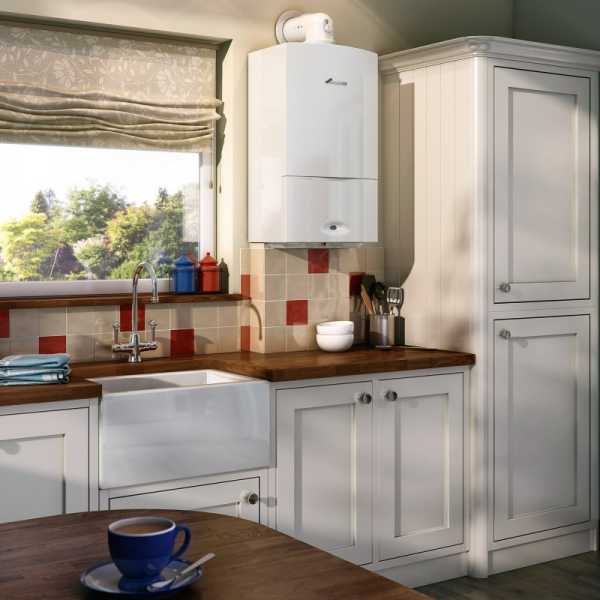

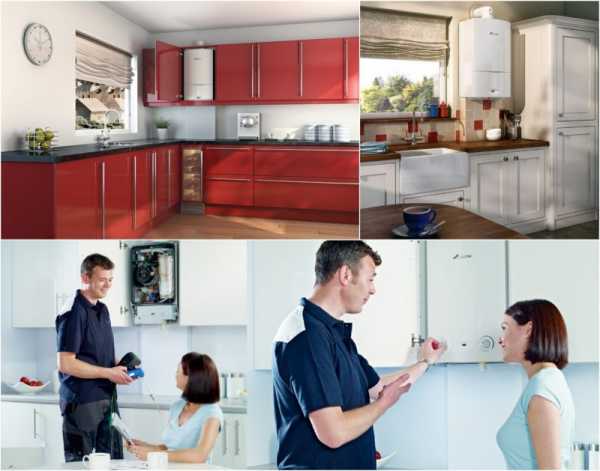

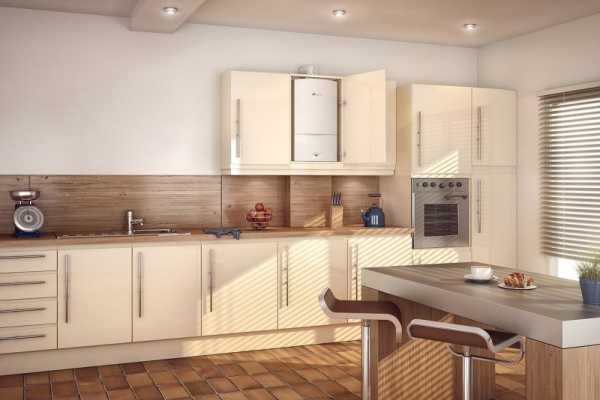

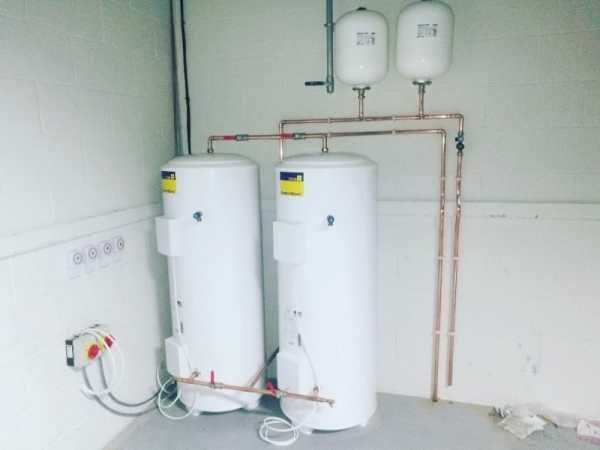

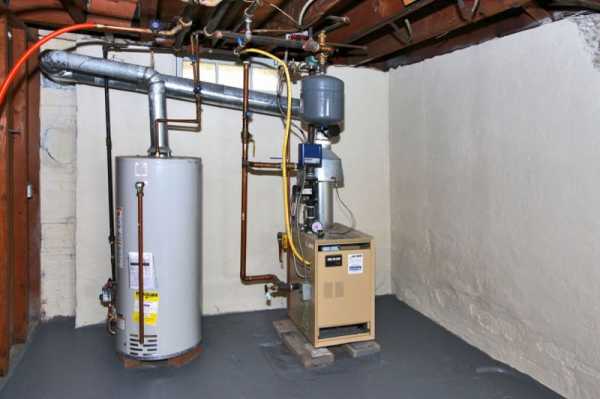

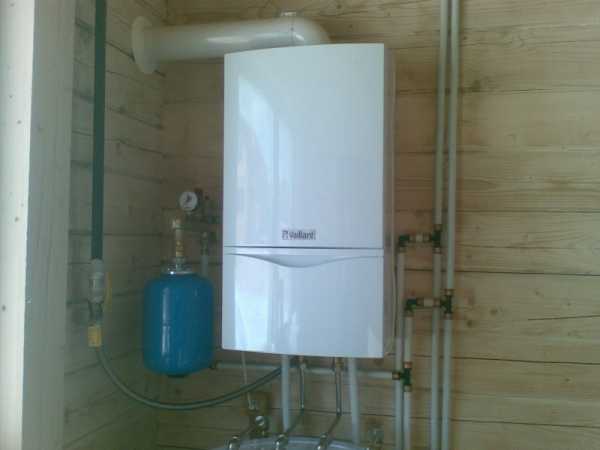

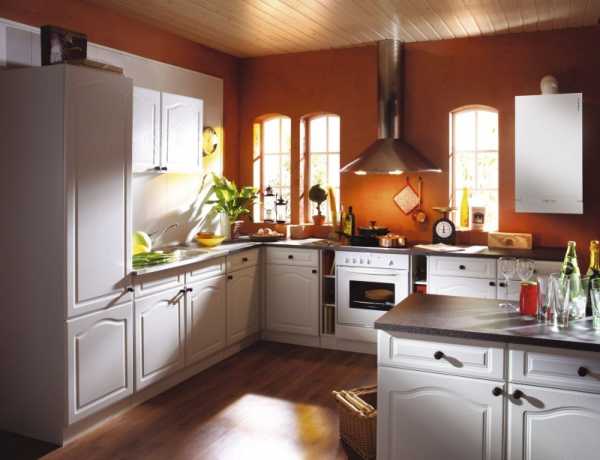

Фото газового отопления в частном доме

Также рекомендуем посетить:

mojdominfo.ru

Отопление своими руками, видео, фото, монтаж и схема установки

При всем многообразии и достаточной сложности современных систем отопления, сложившаяся практика показывает, что создание обогрева собственными силами –  решаемая задача. Для ее успешного выполнения необходимо иметь навыки владения инструментом и знание работы системы, и тогда сделать отопление своими руками по силам каждому.

Что несет тепло в дом?

Его источником может быть печка или горящий камин, горячий воздух, поступающий по системе воздуховодов, или электрические нагреватели. За свое существование человечество придумало множество различных способов, позволяющих согреться в морозы, но по статистике, для обогрева дома чаще всего используется водяное отопление.

Водяное отопление уже давно является самым популярным

В этом нет ничего удивительного. Вода – прекрасный теплоноситель, она способна быстро аккумулировать тепло, а также быстро его отдавать, способна легко перетекать в нужное место под воздействием самых разных условий. Исходя из этого, стоит рассматривать возможность создания отопления своими руками применительно для систем водяного обогрева.

Откуда берется тепло?

Главным источником тепла служит отопительный котел. Пожалуй, во многом его правильный выбор обеспечивает будущий комфорт в холодные зимние дни и ночи, и поэтому отнестись к нему надо со всей возможной ответственностью. Вы должны дать ответ самому себе – а чем будем топить этот котел? Несмотря на все удобства, которые предоставляет самодельное отопление, не стоит забывать, что оно должно работать, а для этого печку надо топить.

Строение водяной системы отопления

Проще топить обычную печку, чем выбрать самый расчудесный котел, рассчитанный на недоступные или экзотические виды топлива, получится дешевле и хлопот меньше. Поэтому надо применять котел, использующий дешевое местное топливо, это позволит снизить затраты на отопление.

Сейчас есть изделия, ориентированные на любые горючие вещества, в том числе универсальные, способные работать на нескольких из них – угле, дровах, солярке, газе и т.д.

Следующей, не менее ответственной, задачей будет определение мощности котла. Дело в том, что если его мощности недостаточно для обогрева дома, то вы рискуете, как минимум, простудиться в зимнее время, а если она является избыточной, то это просто зря потраченные деньги. Поэтому, когда создается система отопления своими руками, выбирая котел, надо учитывать факторы, такие как:

  • наличие и количество окон;
  • географическое расположение дома;
  • материал, из которого изготовлен дом, и толщина стен;
  • наличие утепления и т.д.

Учет всех возможных факторов – сложная задача, но зачастую пользуются оценочным подходом, согласно которому для обогрева десяти кв.м. площади требуется один кВт тепловой мощности.

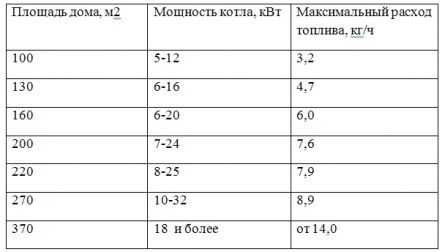

Соотношения площадей дома и мощностей котла

Зная отапливаемую площадь вашего дома, вы определите базовую мощность котла, а потом ее надо будет умножить на коэффициент, учитывающий географическое положение. Для этого используются такие значения на киловатт мощности:

  • от семи до девяти десятых для южных районов;
  • полтора для районов Центральной России;
  • от полутора до двух для Северных районов.

И полученное значение надо увеличить на двадцать пять процентов, если горячую воду планируется использовать для хозяйственных нужд. А теперь ещё одно увеличение на двадцать процентов (для повышения надежности работы котла и исключения его перегрузки) – и можете считать, что задачу, как сделать отопление своими руками, вы почти решили, во всяком случае, вы знаете, какой вам нужен для этого котел.

Рекомендуем к прочтению:

Двухконтурный котел, кроме отопления, также обеспечивает горячее водоснабжение

Основа всего – план

Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

Детальный план отопления

Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.

После того, как выбрана мощность котла, радиаторов, пришла пора выбирать трубы. Наиболее востребованными и доступными по цене являются полипропиленовые и металлопластиковые. Конечно, если вы решите – проводим отопление своими руками несмотря ни на что, то можете использовать и другие типы труб, но остальные их виды либо устаревшие, требуют применения сварки и дополнительных затрат при эксплуатации (стальные), либо очень дорогие (медные).

Металлопластиковые трубы

Как все отдельные детали превратить в систему отопления

После того, как определены все составные части системы, их необходимо собрать в единое целое. Поэтому, выполняя монтаж системы отопления своими руками, надо выбрать способ, каким это будет сделано. Их может быть несколько. Стоит отметить, что одним из отличий между ними будет способ циркуляции теплоносителя – естественный (гравитационный) или принудительный. Вариант, в качестве примера, как можно выполнить монтаж отопления своими руками, показан на фото:

Система отопления с принудительной циркуляцией теплоносителя

1. При естественной циркуляции не нужны дополнительные устройства, она является наиболее простой и отличается полной автономностью, для ее работы не требуется даже источник электроснабжения. К недостаткам подобной системы стоит отнести небольшой размер обогреваемой площади и соблюдение ряда обязательных требований при ее монтаже.

Для осуществления принудительной циркуляции используется насос, осуществляющий прокачку воды.

Подобная организация работы обогрева считается универсальной и может быть рассчитана на обогрев любых площадей, но является более затратной. Обусловлено это необходимостью использовать оборудование и трубы, работающие при повышенном давлении, а значит и более дорогие, предохранительные клапаны, а также применять дополнительно насос и источник аварийного электропитания для его работы.

2. Кроме определения, как будет происходить циркуляция теплоносителя, должна быть определена схема, по которой будут соединены элементы будущей системы отопления. Она может быть двухтрубная или однотрубная. Последняя отличается тем, что вода проходит один радиатор за другим, в каждом из них отдавая часть тепла. Поэтому степень нагрева последнего из них  может оказаться ниже, чем первого. Кстати, такая система приведена на фотографии выше.

Рекомендуем к прочтению:

При двухтрубной схеме монтажа вода подается непосредственно в каждый радиатор от магистрали и также уходит в общую магистраль после прохождения через батарею.

3. Когда вами принято решение – делаем отопление своими руками, необходимо учесть еще одну особенность при выборе системы обогрева. Она может быть закрытой или открытой. В последнем случае теплоноситель с атмосферой контактирует, тогда как при использовании закрытой системы это исключено.

Дополнительно информацию о системе отопления предоставляет видео, поясняющее отдельные моменты выполнения этой работы своими силами

Порядок выполнения работ

В разных случаях проведение монтажа может иметь незначительные отличия, но общий порядок при этом сохраняется. Работу начинают с установки радиаторов. Их крепят к стене в предусмотренных местах, они должны висеть ровно и не качаться. Если батарея размещается под окном, то она должна располагаться по центру. Подачу воды рекомендуют делать снизу, отвод сверху, хотя это может быть выполнено и по-другому. Недопустимым считается вариант входа и выхода воды сверху, т.к. в этом случае низ не будет прогреваться.

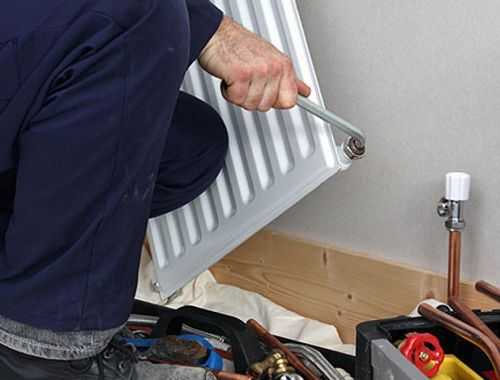

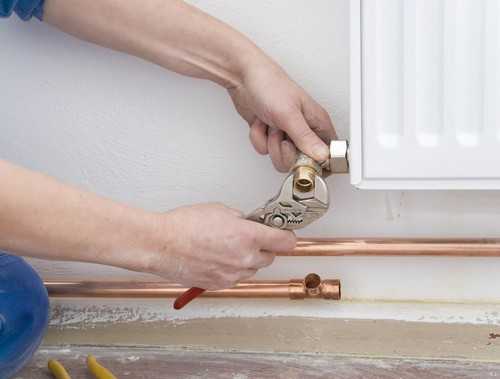

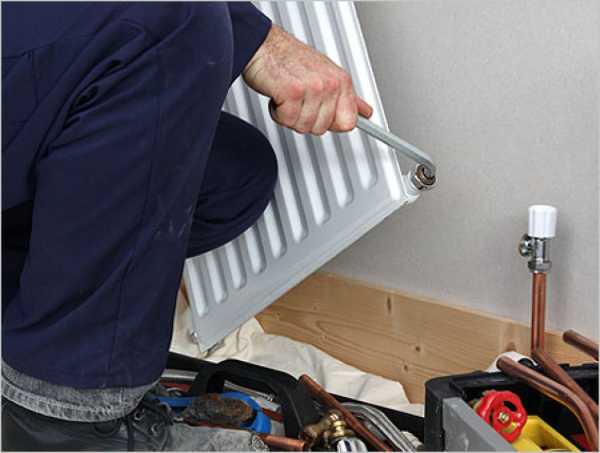

Монтаж радиатора отопления

После установки радиаторов ставят фитинги. Для прокладки труб пробивают отверстия в стенах. В местах прохождения трубы с теплоносителем через стены можно установить дополнительно металлические трубы, которые будут защищать магистраль от внешних воздействий, и внутри которых она и пройдет. Магистраль прокладывают от того места, где расход больше, туда, где меньше.

После соединения всех радиаторов труба с теплоносителем подключается к котлу, если, конечно, имеется всего один контур обогрева. В противном случае надо ставить распределитель.

После монтажа труб, обеспечивающих подачу, прокладывается обратка и подключается насос. При проведении монтажных работ также ставятся необходимые краны и вентили, предусмотренные планом. На этом систему можно считать готовой, осталось ее заполнить водой, проверить на герметичность и испытать.

Выполнить отопление дома своими силами вполне возможно, только при этом необходимо правильно выбрать составные его части – определить мощность котла, радиаторов отопления, выбрать нужные трубы и решить, какое отопление  вы будете делать.

otoplenie-doma.org

Монтаж системы отопления своими руками

Фев 18/13

По большому счету монтаж системы отопления своими руками является довольно сложным и трудоемким процессом, требующим большого количества специализированных знаний и умений, не обладая которыми собрать эффективную и работоспособную систему отопления просто невозможно. Если речь, конечно, не идет о простенькой квартирной системе, которую принято называть индивидуальной – ее может осилить практически любой мыслящий человек, умеющий владеть современным электрическим инструментом.

Для этого достаточно знать небольшое количество информации и принцип монтажа, который мы рассмотрим в этой статье. И даже если вы для себя решите, что монтаж отопления своими руками для вас дело слишком сложное, то ознакомившись со всеми тонкостями и нюансами этого процесса, вы, по крайней мере, сможете проконтролировать правильность выполнения работ нанятыми вами специалистами.

Монтаж систем отопления фото

Весь процесс сборки индивидуальной системы отопления условно можно разделить на несколько этапов: прокладка магистральных трубопроводов, установка и подключение батарей к проложенным магистралям и установка котла отопления, предусматривающая его подключение к газопроводу и новенькой системе отопления. Монтаж котла – дело сложное и серьезное, и требует отдельной темы для разговора, именно поэтому в этой статье мы сосредоточимся исключительно на самой системе, а котел оставим на потом.

Монтаж систем отопления: установка отопительных приборов

Начнем, пожалуй, с них – так проще будет разобраться и понять устройство системы отопления. Произведя правильный расчет системы отопления, в частности, мощности необходимых радиаторов, и приобретя необходимое их количество, можно приступать к сборке и установке. И первым, чем необходимо заняться, так это их комплектацией – на каждый радиатор нужно установить футорные гайки (если конструкция батарей предусматривает их установку), заглушку и кран Маевского. На верхние подводки монтируемых радиаторов справа устанавливается кран Маевского, а слева – заглушка.

К двум нижним подводкам будут подключаться трубопроводы подачи и обратки отопления – их можно сразу снабдить регулирующим и отсекающим кранами (как правило, регулирующий кран устанавливается слева, а отсекающий справа). По большому счету, особой разницы, какой и где кран будет установлен, нет – главное делать одинаково на всех батареях.

Следующим этапом, который предусматривает монтаж радиаторов отопления, является их непосредственная установка. Батарея крепится под окном с помощью специальных кронштейнов. Очень важным моментом во всем этом процессе является правильно выдержать уровень установки – это влияет не только на эстетический фактор, но и на работоспособность батарей. Дело в том, что если вы повесите батареи с уклоном в сторону крана Маевского, то скапливающийся в них воздух практически невозможно будет выгнать. Как результат – полная или частичная неработоспособность батареи.

Монтаж радиаторов отопления фото

Монтаж отопления своими руками фото

Прокладка магистральных трубопроводов

Когда монтаж батарей отопления закончен, можно приступать к прокладке магистральных труб и подключению к ним радиаторов. Не будем глубоко внедряться в используемый при монтаже материал (его разновидностей достаточно много), рассмотрим только основные принципы.

Итак, магистральные трубопроводы можно проложить двумя способами: открытым и закрытым. При закрытом способе прокладки трубопроводов понадобится организация специальных штроб в полу или внизу стены. Идеальным вариантом для монтажа скрытых трубопроводов является гипсокартон – если стены вашего жилья уже утеплены таким способом или планируется их утепление минеральной ватой и гипсокартоном, то полость, которая остается между стеной и гипсом, можно использовать для прокладки трубопроводов. В этом случае все спрятанные в стену или за гипс трубы в обязательном порядке должны быть утеплены мерилоном – это позволит не только снизить теплопотери, но и оставит для труб немного пространства для температурного расширения.

Устройство водяного отопления, собираемое открытым способом, в работе немного легче – недостатком такого метода прокладки труб является неэстетический вид. Но если вы готовы с этим мириться, то недостаточно красивый внешний вид не является проблемой. Как правило, трубопроводы прокладываются над полом и жестко фиксируются к стенам с помощью специальных клипс.

Монтаж батарей отопления фото

Едем дальше и разбираемся с диаметрами используемых труб – все магистрали индивидуальной системы отопления монтируются трубой ø3/4″, а подводки к батареям, идущие от тройников, трубой ø1/2″. Другая труба вам не понадобится.

Монтаж системы отопления своими руками на завершающем этапе предусматривает подключение приборов отопления к магистральным трубопроводам. Конечно, в идеале эту работу лучше совмещать с прокладкой трубопроводов: дотянули трубы до батареи – и подключили ее сразу к ней. Соединение батарей с магистралями выполняется через тройники, установленные слева и справа от отопительного прибора. Как и говорилось выше – слева тройник врезается в магистраль подачи горячей воды, а справа в магистраль обратного трубопровода.

Вот, в принципе, и все – хотя это далеко еще не конец. Монтаж систем отопления без установки газового или электрического котла просто теряет весь смысл.

Монтаж систем отопления фото

Но эта тема, в виду огромного количества всевозможных тонкостей и нюансов, требует отдельного разговора. Смотрите нашу следующую статью по установке настенного котла.

Автор: Владимир Белов


www.domechti.ru

видео-инструкция как правильно смонтировать своими руками, договор, демонтаж, технология, СНиП, фото и цена

Монтаж систем отопления своими руками – непростая задача, которая потребует от вас определенных знаний и умений. Мы рассмотрим основные этапы работ, которые предполагает технология монтажа системы отопления, чтобы вы смогли самостоятельно справиться с этой задачей.

Монтаж отопительных систем требует знаний и навыков.

Подготовительный этап

Проектирование и закупка материалов

Монтаж системы отопления своими руками начинается с проектирования.

Как и любая техническая работа, сооружение системы отопления требует обязательного проектирования. Чтобы правильно рассчитать и подобрать все элементы схемы, понадобится определенная квалификация и знание методики, поэтому лучше эту работу доверить профессионалу.

Проектные работы лучше доверить квалифицированному инженеру.

Так или иначе, в результате вы должны иметь проект, который будет содержать:

  • Расчеты мощности оборудования и отопительных приборов;
  • Схемы и чертежи, включая аксонометрические и принципиальные схемы отопления, расположение коммуникаций и магистралей, размеров, диаметров и т.д.;
  • Спецификации всех элементов и деталей, муфт, фитингов, труб, радиаторов, кранов и клапанов;
  • Обоснования выбора типа радиаторов, котла, насоса и прочего оборудования;
  • Пояснительную записку по всем видам работ;
  • Смету с указанием количества и типа необходимых деталей и материалов.

Проектная документация должна соответствовать СНиП на монтаж системы отопления 3.05.01-85.

Важно! В результате мы должны точно представлять, где именно будут расположены радиаторы, где будут находиться отверстия для прохождения труб сквозь стены, где будет установлен котел и расширительный бак, циркуляционный насос и прочие элементы системы.

На основе спецификации составляется смета на закупку материалов и аппаратуры. Затем необходимо выбрать наиболее ответственного продавца и доставить все необходимое на объект. При покупке следует внимательно изучать маркировку и сертификаты соответствия всех товаров, чтобы не приобрести подделку или брак.

Для монтажных работ понадобится специальный инструмент.

Также понадобится заранее подготовить необходимый инструмент: набор для пайки и резки полипропиленовых труб, разводные и гаечные ключи, перфоратор, уровень, паклю и пасту для резьбовых соединений, насос для опрессовки системы, карандаш и прочие вспомогательные приспособления.

  Важно! Если необходима замена, тогда на подготовительном этапе производится демонтаж системы отопления, которая была установлена ранее.

Разметка и монтаж креплений

Правильная разметка облегчает работу.

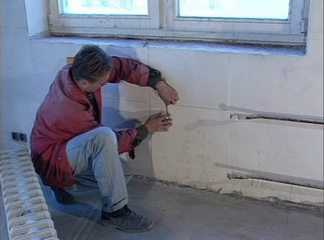

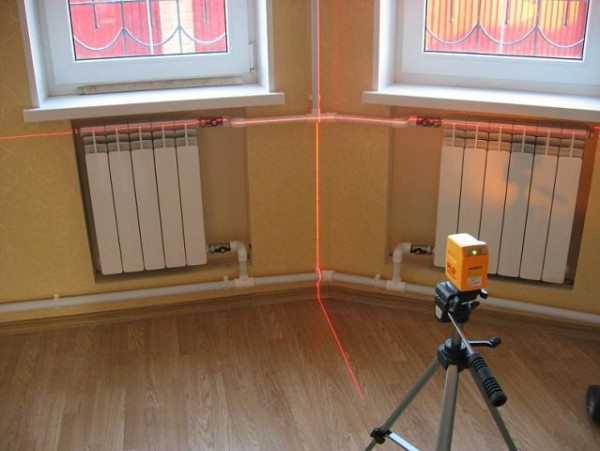

На основании имеющейся у нас схемы необходимо произвести разметку. Первым делом необходимо найти места прохождения труб сквозь стену и отметить их карандашом. Далее от этих отметок проводим вертикальные и горизонтальные линии, вдоль которых будут проходить магистрали в соответствии с чертежом:

Размечаем линии прохождения трубопровода.

Затем берем монтажные клипсы и крепим вдоль отмеченных линий с шагом примерно 50 см. Крепление можно осуществить с помощью дюбелей, если стены кирпичные или бетонные, а также с помощью саморезов, если стены деревянные.

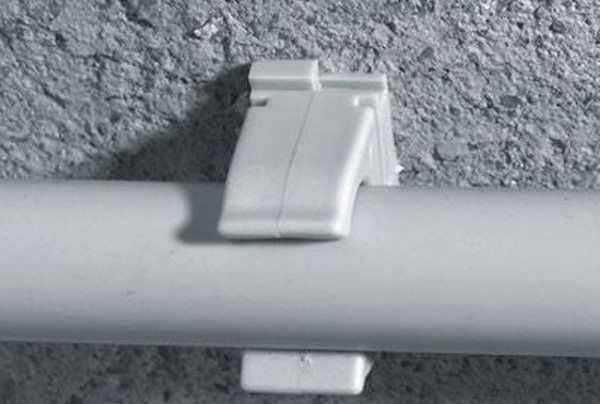

На фото показана клипса с трубой.

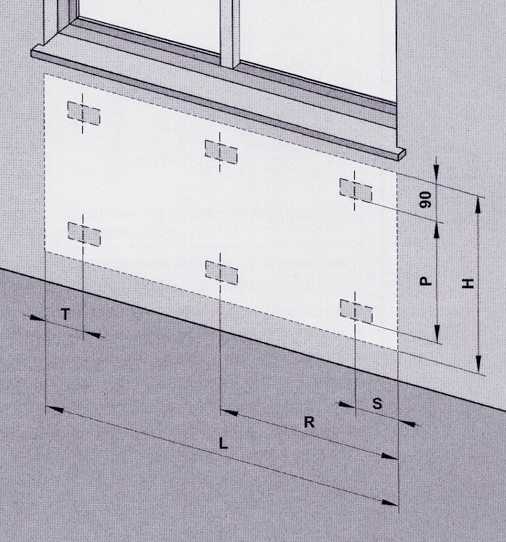

После этого размечаем место крепления радиаторов. Они должны быть установлены под окнами на расстоянии 10 см от подоконника и 10 – 15 см от пола. Желательно, чтобы прибор находился посередине окна.

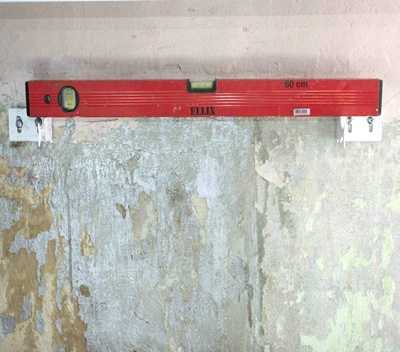

Следим, чтобы батарея стояла строго горизонтально.

Наконец, по разметке определяем места крепления кронштейнов для установки конвекторов и производим их монтаж с помощью дюбелей. Для каркасных стен и стен из гипсокартона необходимо использовать специальную крепежную арматуру.

Устанавливаем кронштейны для батареи.

  Важно! Монтаж отопительной системы требует точного расположения всех креплений и точного соответствия чертежу. Также важно соблюдать горизонталь и вертикаль по уровню.

Прохождение отверстий

Бетонные стены лучше сверлить специальным буром или алмазным инструментом.

Для прохождения отверстий в бетонных стенах используют мощные перфораторы со специальными бурами по бетону. Наиболее предпочтительны алмазные коронки и буры с победитовыми наконечниками. Отверстия должны быть максимально ровными и перпендикулярными к плоскости стены.

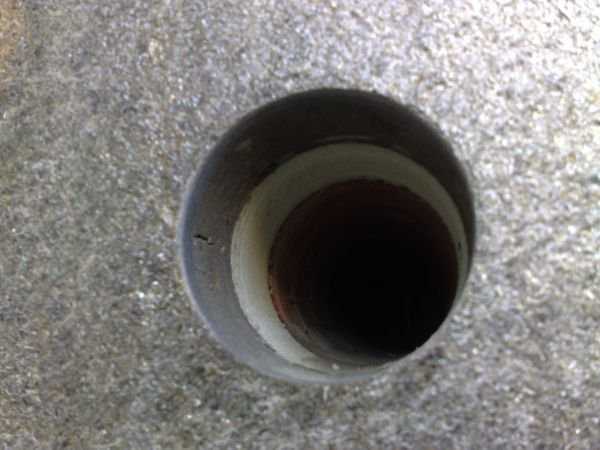

Алмазное бурение дает наиболее ровные отверстия.

Если стены деревянные, тогда можно использовать обычную дрель со сверлами по дереву. Наиболее эффективны такие сверла:

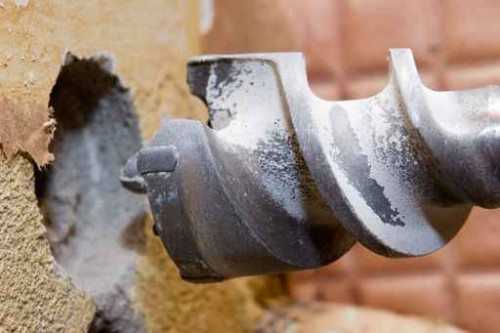

Инструмент для сверления древесины.

Наиболее сложно резать перекрытия. Для этого можно использовать мощный перфоратор в ударном режиме или коронку с алмазной кромкой, причем коронка намного лучше:

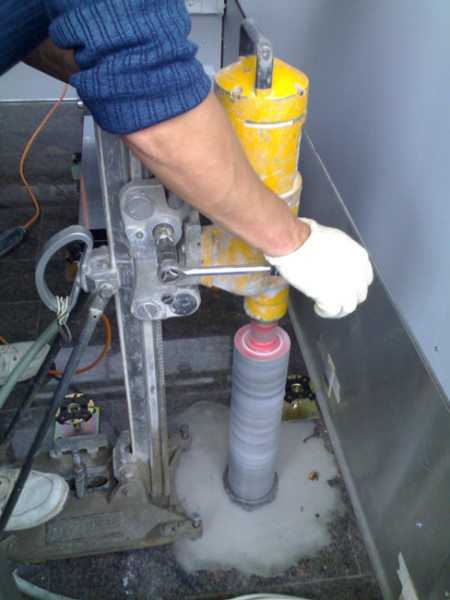

Установка для алмазного бурения бетона.

Важно! Цена хорошего инструмента очень высока, поэтому лучше взять его в аренду. Это можно сделать в любом крупном супермаркете.

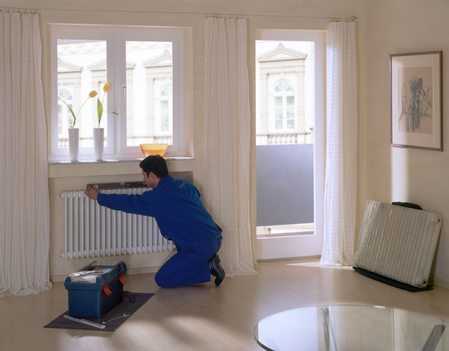

Установка радиаторов

Радиаторы следует ставить максимально ответственно.

Мы уже выполнили разметку и монтаж кронштейнов для крепления батарей. Теперь приступим к их сборке и установке.

Первым делом необходимо выкрутить футорки (заглушки) и подготовить радиаторные краны. Лучше использовать полипропиленовые краны, которые часто идут в комплекте к радиатору.

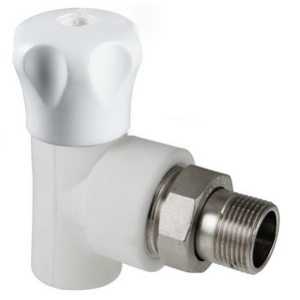

Радиаторный кран из полипропилена.

Резьбовое соединение следует смазать пастой Unipak и обмотать паклей. Некоторые сантехники используют ФУМ-ленту, но пакля с пастой надежнее. Наносим обильный слой на резьбу и по ее ходу наматываем волокна льняной пакли.

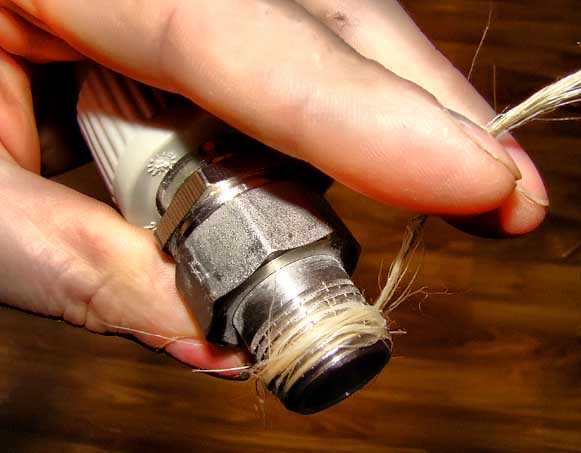

Смазываем резьбу высокотемпературной пастой «Унипак» и наматываем паклю.

Затем надеваем накидную гайку радиаторного крана и накручиваем сначала руками, потом до упора разводным ключом. Ставим еще один кран, потом клапан Маевского, а последнее отверстие закрываем заглушкой.

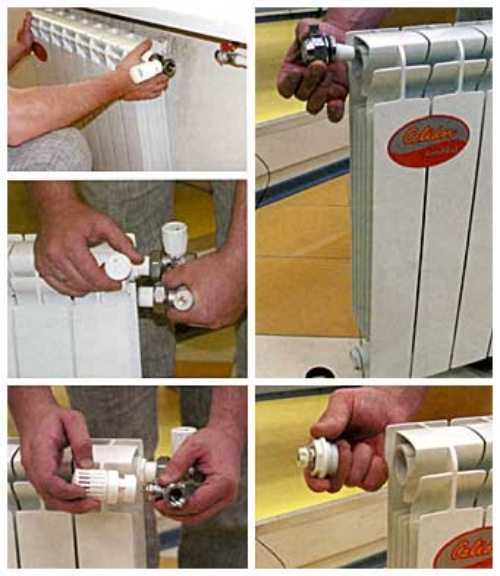

Вкручиваем краны, клапан Маевского и заглушку.

Важно! Необходимо согласовать положения кранов со схемой подключения прибора: она может быть нижней, боковой или диагональной.

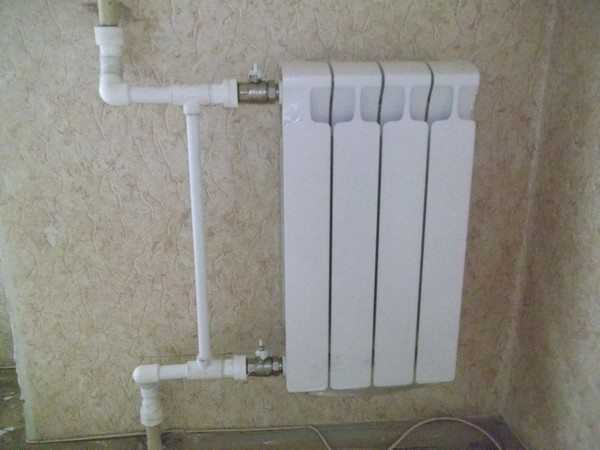

В случае если у нас Ленинградская однотрубная система, выполняем обвязку байпасом. Для этого следует припаять отрезки трубы и соединить их более тонким патрубком:

Обвязка радиатора при однотрубной системе.

Сначала монтируем переходники на полипропилен (если нужны), затем ставим переходной тройник с D20 на D16 с одной стороны, потом патрубок, потом тройник с противоположной стороны. Обвязка готова.

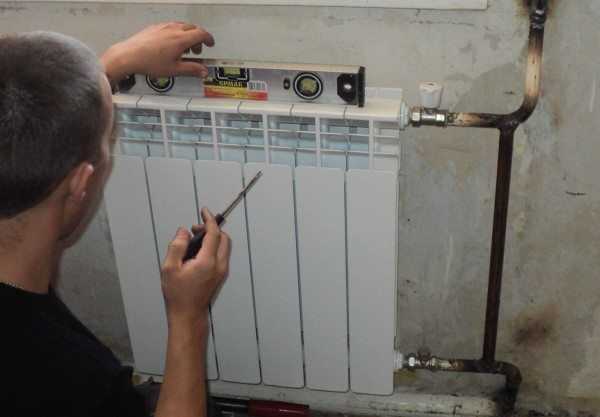

Контролируем точность работ уровнем.

Наконец, устанавливаем прибор на кронштейны и фиксируем. Проверяем ровность установки строительным уровнем.

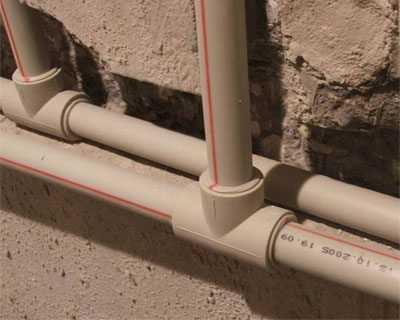

Пайка труб

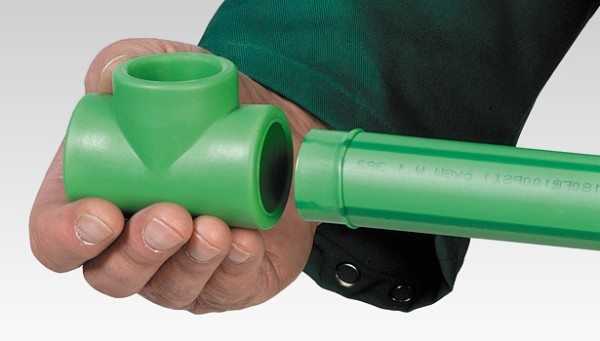

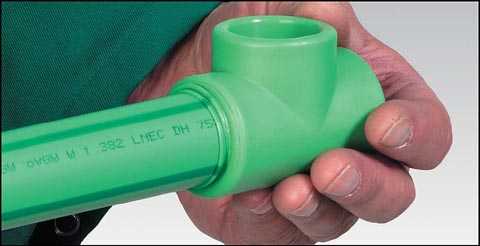

Учимся собирать трубопровод из полипропилена.

Инструкция по тому, как правильно смонтировать систему отопления из полипропилена, достаточно проста. Но нам понадобится набор инструмента для сварки пластиковых труб, который в городе Миасс также можно арендовать.

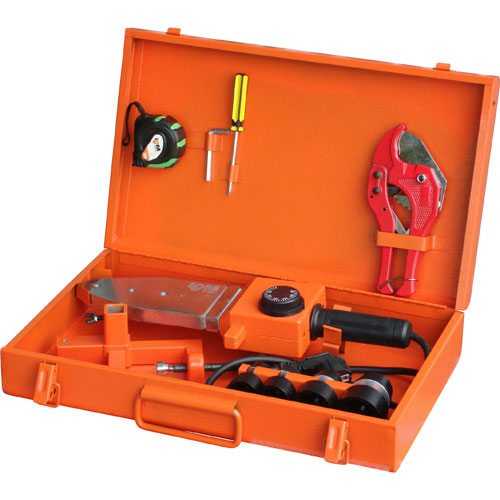

В комплект входит паяльник, труборез, тефлоновые насадки и фаскосниматель.

Итак, приступим:

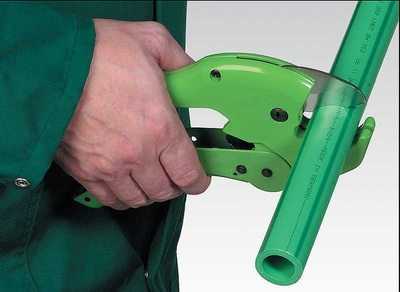

  1. Выполняем нарезку трубы согласно чертежу с помощью трубореза;

Выполняем нарезку.

  1. На концах трубы необходимо снять фаску с наклоном в 15 градусов на глубину 2 – 3 мм. Это лучше делать фаскоснимателем;

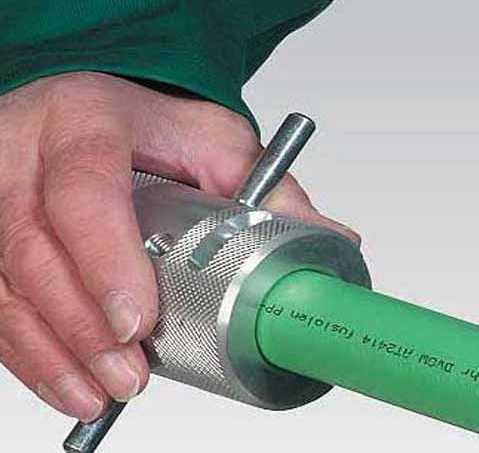

Зачищаем и снимаем фаску.

  1. Устанавливаем паяльник на подставку и выставляем температуру 260 градусов. Затем надеваем фитинг на дорн, а конец трубы вставляем в гильзу. Надавливаем с двух сторон до тех пор, пока детали не упрутся в бортики;

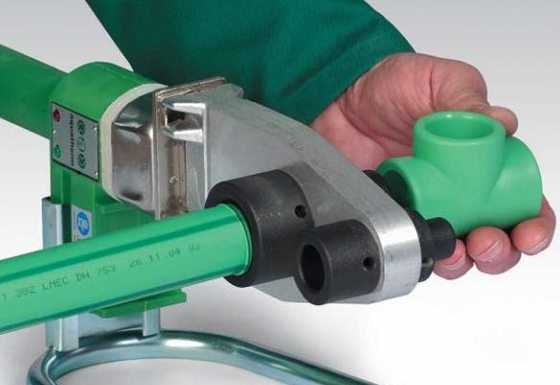

Надеваем детали на тефлоновые насадки паяльника.

  1. Нагрев длится порядка пяти секунд, в инструкции к паяльнику должна быть схема нагрева в зависимости от диаметра. После нагрева снимаем детали и соединяем до полного вхождения трубы в муфту;

Соединяем детали.

  1. Держим детали неподвижно, не вращаем. Достаточно выдержать их примерно 30 секунд до полного схватывания;

Ждем, пока материал застынет.

  1. Собираем отдельные участки на столе, затем соединяем их на весу в местах входа в стену и у радиаторов.

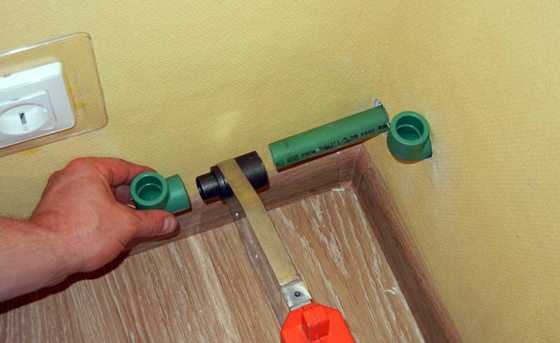

Выполняем пайку на весу.

Важно! Лучше сначала потренироваться на обрезках, чтобы приобрести некоторую сноровку и уверенность в действиях, так как соединения неразборные.

В конце трубы подключаются к котлу, на обратке устанавливается циркуляционный насос. Затем выполняется опрессовка системы специальным насосом. Подробнее об этом можно прочитать в статьях на нашем сайте.

Вывод

Если договор на монтаж системы отопления кажется вам слишком дорогим, вы вполне можете справиться с этой задачей сами. В этом вам поможет наше руководство и видео.
