Лобовая планка для кровли — Всё о кровле

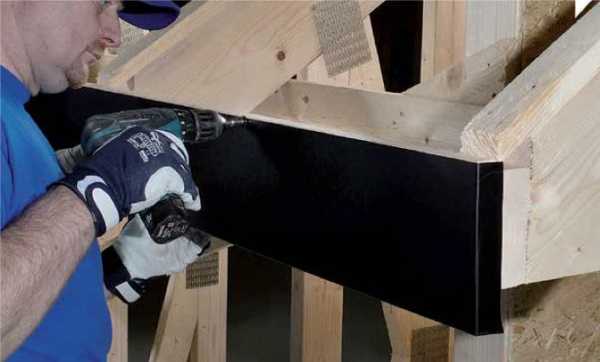

Планка на лобовую доску для кровли

Лобовая планка для кровли – это часть общей системы кровли. Она представляет собой конструкцию, состоящую из самой лобовой доски, сверху которой крепится планка. Такое расположение обеспечивает невидимость досок со стороны фронтона, обеспечит аккуратный и красивый вид, будут незаметны и неровные края металлочерепицы. Кроме эстетической функции, выполняется защитная – препятствие действию прямых солнечных лучей в летний период и снега, льда зимой за счет усиления края, которые уже не могут подыматься ветром.
Горизонтальная часть такой планки является опорной для подшивки как карнизных так и фронтонных свесов. Подшивка может выполняться сайдингом. профнастилом. деревом, вагонкой и другими материалами.
Установку планки производят в направлении от карниза к концам здания. Крепят ее к лобовой доске и кровле саморезами, укладывая сверху и с торца используемого кровельного материала. Ширина используемых планок от30 до 80 см, а производимый нахлест на каждую следующую планку – 5 см. Для получения более качественного эффекта в месте стыковки материала прокладывают уплотнитель.

Цена лобовой планки может быть различной, на это влияет используемый материал. Планка на лобовую доску бывает из оцинкованной стали с нанесенным сверху полимером, который идентичный по цвету, что и сама кровля. Наша компания рекомендует использовать в работе оцинкованное покрытие или же цветной полиэстер RAL. Покупка недорогой лобовой планки вместе с кровельным материалом обеспечит вид целостной конструкции за счет совпадающих цветов.
Размеры планок – 2 метра, толщина – 0,45 мм.
Наша компания предлагает купить лобовую планку выбрав из стандартных, готовых вариантов или заказать изготовления изделия по вашим размерам. Кроме лобовой планки, вы можете приобрести и другие необходимые комплектующие материалы.

Готовые изделия

Лобовая L планка защищает брус от пагубного воздействия окружающей среды, осадков в виде снега и дож..

Стартовая планка для кровли используется как декоративный элемент, выполняет функцию защиты лобовой.

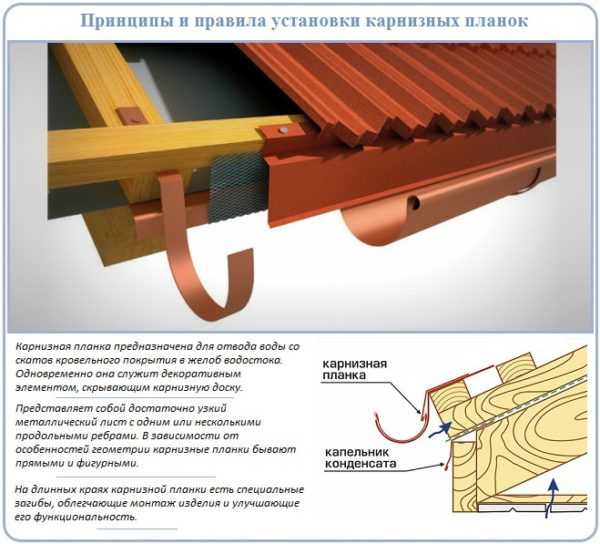

Устройство и назначение карнизной планки для профнастила

Помимо самого кровельного покрытия при обустройстве крыши используются различные доборные элементы, с помощью которых оформляются стыки кровли с вертикальными поверхностями, грани крыши, ее изломы, ендовы, карнизные свесы, отливы и т.п. Все эти дополнительные детали позволяют повысить функциональность кровли, защитить ее от негативных воздействий внешних факторов и придать крыше завершенный привлекательный вид. Одним из таких элементов является карнизная планка для профнастила.

Назначение доборной планки

Карнизный элемент нужен для защиты кровли от осадков и насекомых. Кроме этого, эта деталь важна для эстетической привлекательности крыши и целостности образа. Планка устанавливается после выполнения обрешетки.

Основные функции этого элемента состоят в следующем:

Во время сильного ливня и таяния снегового покрова карнизная планка надежно защищает лобовую доску от намокания.
Карнизная доборная деталь нужна для защиты от влаги подкровельного пространства и стропильной системы крыши.
Без этого добора крыша смотрелась бы незавершенной, были бы видны непривлекательные элементы стропильной системы и гидроизоляции. Именно поэтому можно утверждать, что карнизная планка нужна и с эстетической точки зрения.

Устройство

Карнизные планки для профнастила позволяют сформировать прочный защищенный свес крыши с антикоррозионным покрытием. Эта деталь крепится к лобовой и карнизной доске и надежно защищает их от влаги. Только после этого можно приступать к монтажу кровельного покрытия из профнастила.

По сути, это длинные планки с продольным сгибом, которые нужны для защиты подкровельного пространства. Они крепятся к выпускам обрешетки или доске, укрепляющий край обрешетки. Эти планки прикрывают торцевой свес крыши. Длина одного элемента составляет 500-600 мм.

Важно: данные доборы изготавливаются из той же стали с оцинкованным покрытием (толщиной 0,04-0,05 см), что и сам профнастил, и имеют такой же полимерный антикоррозионный защитный слой. Цвет планки подбирается под расцветку металлопрофиля.

Форма сечения данной детали может быть двух видов:

прямые изделия – это обычные планки в виде уголка с завальцованными краями полок;
фигурные элементы могут иметь несколько дополнительных ребер жесткости (благодаря этому окантовка крыши будет усиленной, а декоративные качестве элемента повысятся).

Если проектом предусмотрена установка водосточных желобов, то доборные планки крепятся после завершения их монтажа. Перед тем как будет крепиться этот элемент, торец карнизного свеса нужно закрывать обычной москитной сеткой или специальной вентилируемой лентой. Крепятся торцевые доборы саморезами, подобранными в тон деталей и покрытия.

Необходимые инструменты и материалы

Установка карнизного добора производится с использованием следующих инструментов, а также необходимых материалов:

оцинкованные гвозди или саморезы;
молоток;
шуруповерт;
карандаш;
рулетка;
уровень строительный;
болгарка или ножницы для резки металла.

Внимание! Поскольку все работы ведутся на высоте, необходимо использовать специальное снаряжение для кровельщиков и сумки для инструментов.

Технология монтажа

Монтаж карнизной планки выполняется в такой последовательности:

Если проектом предусмотрена организация водосточной системы крыши, то эти работы проводят перед началом крепления карнизной планки. Для этого к стропильным ногам или доскам карниза крепятся крюки или кронштейны водосточной системы крыши. В эти элементы впоследствии будут укладываться желоба. Если шаг стропил одинаковый, то крюки или кронштейны можно крепить к стропильным ногам или кобылкам.

Чтобы вода с крыши стекала прямо в желоб, крюки необходимо устанавливать на пару сантиметров ниже поверхности ската. Чтобы обеспечить необходимый для стока воды уклон желобов, крюки или кронштейны монтируются с постепенным понижением в сторону водосточной трубы.
После этого можно переходить к установке выбранной планки. Ее приколачивают к лобовой доске поверх креплений водосточной системы. Саморезы вкручивают в шахматном порядке с шагом примерно 300-400 мм.
Все планки крепятся с нахлестом в пару сантиметров. Строго запрещено крепить карнизные планки встык или с расстоянием между соседними элементами. Последняя в ряду планка подгоняется по длине ската и обрезается.
После установки карнизных планок приступают к монтажу ветровой доски на фронтонный свес крыши. И только после завершения этих работ можно приступать к монтажу выбранного кровельного покрытия.

Помимо карнизной и ветровой планки есть другие важные доборные элементы крыш из металлопрофилей, установкой которых не стоит пренебрегать. Все эти детали нужны не только для красоты крыши, но и для долговечности конструкции, а также для защиты от негативного погодного воздействия.

Понравилась статья? Поделить с друзьями:

Лобовая и карнизная планка-капельник для кровли из металлочерепицы

Каждый элемент комплекта для кровли из металлочерепицы имеет своё назначение и исключать его из покрытия недопустимо. Карнизная планка для металлочерепицы, играет весьма существенную роль в конструкции кровли. Хоть площадь этих элементов небольшая, они обеспечивают защиту и целостность всего кровельного покрытия. Сама карнизная планка, как завершающий элемент защищает деревянные несущие конструкции от проникновения влаги и ветровой нагрузки. Все элементы кровли из металлочерепицы должны быть смонтированы на основании разработанных технологических карт. Отсутствие карнизной планки может привести к попаданию влаги в подкровельное пространство и привести к появлению сырости на стенах здания. Также могут подвергаться гниению деревянные элементы крыши. Карнизные планки бывают двух видов: лобовая (или L–планка) и карнизные капельники для металлочерепицы.

L планка защищает лобовую доску от влаги и служит дополнительной опорой для хомутов водостока и подшивки карнизной части кровли. Она крепится перед установкой карнизной планки саморезами с шагом 35–40 см и нахлестом не менее 5 см. Размеры таких планок могут быть стандартными или изготавливаться по индивидуальному заказу. Материал такой же, как и у металлочерепицы. Возможна различная цветовая гамма по желанию заказчика. Планка подчёркивает контуры кровли, поэтому должна быть смонтирована идеально ровно. В некоторых случаях, чтобы исключить неровности планки, её монтируют совместно со специальной металлической фаской (см. видео). Наглядно такая планка изображена ниже.

Карнизная планка капельник

Карнизная планка-капельник защищает ту часть кровли, которая примыкает к водостоку. Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток. Монтаж карнизной планки производится после установки лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске прикрепляется L–планка. Для того чтобы карнизная планка имела эстетичный вид, как завершающая часть кровли, лобововые доска и планка должна быть смонтирована ровно.

Монтаж планок выполняется нахлестом в 5 см после укладки всех гидроизоляционных материалов. Затем карниз кровли подшивается шпунтованной доской или сайдингом. При этом очень важно обеспечить свободное поступление воздуха под кровлю. Гнутая нижняя часть планки обязательно должна перекрывать примыкающую часть водосточного жёлоба, чтобы исключить попадание дождевой воды мимо водостока. Вся влага, которая образуется на пароизоляции, должна быть направлена по карнизной планке в водосток. Это одно из важнейших условий грамотного монтажа этого элемента кровли (см. видео). Выпускать гидробарьерную плёнку в водосток нельзя, так как она под влиянием солнечных лучей разрушится и вода будет попадать под саму кровлю. Обычно перед монтажом карнизной планки устанавливают кронштейны для водосточных желобов. Затем поверх кронштейнов устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о карнизной планке-капельнике можно получить из рисунка ниже.

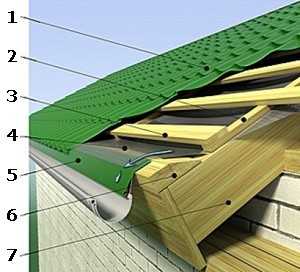

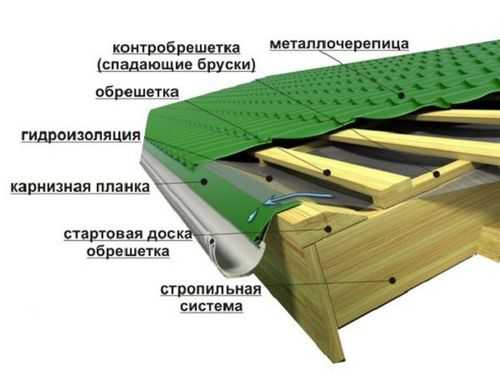

Контробрешётка
Обрешётка
Гидроизоляция
Карнизная планка
Металлочерепица
Начальная обрешётка
Стропила

Размеры карнизных планок бывают длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается по индивидуальному заказу. В некоторых случаях все размеры кровли согласуются со стандартными размерами всех элементов комплекта. Цвет такой же, как у металлочерепицы, но могут применяться другие решения дизайна, которые создают контрастные полосы под крышей и придают зданию уникальность. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая покрыта с обеих сторон цинком или алюмоцинком. После цинкования на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу. Наружная часть покрывается полимером, а внутренняя защитным лаком. Самый надёжный вид полимерного покрытия это полиуретан. Структура покрытия представлена на рисунке ниже.

Лист стальной
Цинковое покрытие (275 g/m²)
Покрытие антикоррозийное
Грунтовка
Полимерное покрытие (полиуретан, полиэстер, пластизол и др.)
Защитный лак

Общие советы по монтажу

При монтаже карнизной планки запрещено пользоваться дисковым электроинструментом, при работе которого металл кровельного материала сильно нагревается, что может повредить защитное покрытие. Обрезать планку нужно только ручными или электромеханическими ножницами. Все места срезов должны окрашиваться специальной краской, которая прилагается к комплекту. Запрещается прибивать планку гвоздями. Нужно использовать саморезы из комплекта под цвет всей кровли. Не допускается исключение из конструкции кровли, какой-либо из карнизных планок. Оба вида надёжно обеспечивают длительную эксплуатацию кровли. Установка карнизной планки производится на высоте. Поэтому применяемые лестницы и стремянки должны быть надёжными и устойчивыми. Желательно заводского изготовления. При высоте кровли более трёх метров для монтажа необходимо применять строительные инвентарные леса. Работы надо выполнять в безветренную погоду с применением специальных средств защиты от травм и с обязательным использованием монтажных поясов. Смотрите видео по монтажу карнизных планок:

Источники: http://gibkalistov.ru/лобовая-планка-для-кровли, http://build-experts.ru/karniznaya-planka-dlya-profnastila/, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/karniznaja-planka-kapelnik-dlja-metallocherepicy.html

krovlya-mp.ru

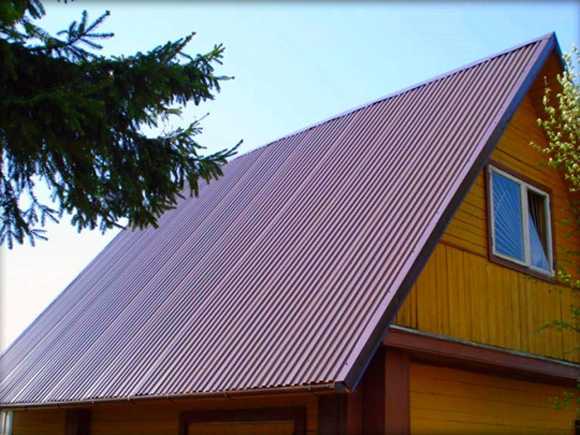

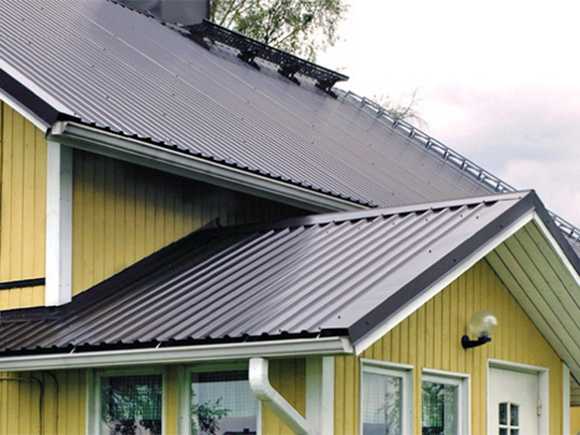

Ветровая планка для профнастила — размеры и крепление (фото, видео)

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа. Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши. В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Содержание статьи

Функции

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ассортимент фасонных доборных элементов для профнастила

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

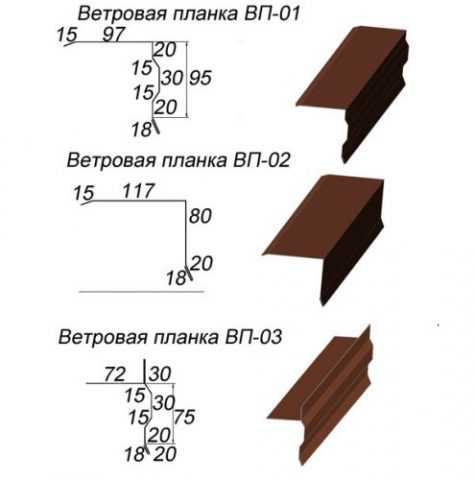

Стандартные размеры фасонных доборных элементов

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Монтаж

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.
Технология монтажа карнизной ветровой планки
Монтаж фронтонной планки. К установке фронтонной ветровой планке приступают на заключительном этапе кровельных работ. После этой операции остается только оборудовать конёк крыши. Верхняя крепежная полка планки бывает размером 135 мм и 145 мм, она подбирается в зависимости от профиля и высоты волн покрытия. Элемент крепится сверху через кровельный материал к обрешетке каркаса и торцевой доске с шагом 30-50 см. Для этого используются кровельные саморезы с резиновой или полиуретановой шайбой.

Фронтонная планка

Технология монтажа фронтонной ветровой планки

Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

Видео-инструкция

krovlyakrishi.ru

Ветровая планка для профнастила — функции, установка

При устройстве крыш из профнастила огромную роль играют так называемые доборные элементы, занимающие в общей площади крыши мизерно малое место (до 3% в самых сложных крышах). Но от них в значительной степени зависит срок службы кровли в целом.

Понятно, что не все из представленных на фото доборных профилей влияют на срок службы крыши, но рассматриваемые в этой статье карнизная и ветровая планки, наряду с коньковой, – основные доборные элементы любой крыши из профнастила.

Почему именно эти? Да потому что большинство кровель из профметалла имеют самую простую конфигурацию, т.к. использование его для сложных ломаных крыш, с учетом большого в этих случаях отхода, как минимум нерентабельно, а учитывая все составляющие характеристик и стоимости того или иного вида покрытий, — малооправданным. Конечно, бывают исключения, но они скорее только подтверждают правило.

Функции ветровой и карнизной планок, материалы

Все крыши, в большинстве случаев, по контуру обшиваются лобовой и торцевой досками. Это делается как для формирования единого кровельного пирога, так и для предотвращения попадания влаги под финишное покрытие крыши, задувания ветра, способного при больших порывах оторвать его от обрешетки, и даже препятствования гнездованию птиц и заселению подкровельного пространства животными типа куниц.
Ветровая и карнизная планка, в свою очередь, защищают эти доски от затекания влаги под них и отвод воды на их поверхности, чем радикально увеличивают срок службы. Иногда вместе с ветровой и карнизной ставят также так называемую лобовую планку, чтобы доска была полностью защищена металлом.

Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше. Карнизная и ветровая планки имеют слегка отличную друг от друга конфигурацию, но выполняются, как правило, из того же материала, что и настил кровли. Большинство производителей изначально имеют в ассортименте своей продукции стандартные доборные элементы, во всяком случае, к основным цветам кровельных профлистов. Или, если вы выберете нестандартный цвет, они смогут изготовить их вам под заказ. То же касается и случаев с нестандартными размерами этих планок.
Также большинство крупных строительных магазинов торгуют гнутым металлическим профилем основной цветовой гаммы, который может быть использован в качестве ветровой и карнизной планок.

Большинство видов профнастила для крыш и доборных элементов для них изготавливают из оцинкованного металла и покрывают полиэстеровым или пластизолевым покрытием. Иногда с добавлением базальтовой крошки или каменной присыпки.

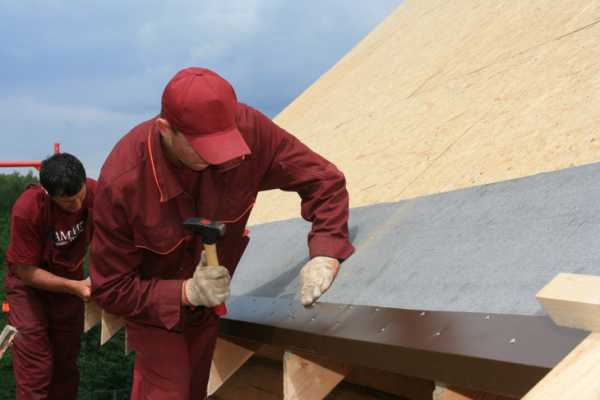

Монтаж карнизной планки

Монтаж карнизной планки в большинстве случаев производится после установки отливной системы, если она предусмотрена и до монтажа кровельного материала. Это делается в такой последовательности потому, что в идеале нижний край карнизной планки должен прижиматься к внутренней поверхности желоба отливной системы. Если это не так, то в ряде случаев ставят отдельный капельник, верхний край которого должен перекрываться карнизной планкой. Стандартные же размеры карнизной планки 100 х 69 х 2000 мм не всегда подходят для решения этой задачи, поэтому часто ее изготавливают по индивидуальным размерам.
Обязательная при металлической кровле пленка гидробарьера на крайней доске, к которой крепится карнизная планка, выводится из-под обрешетки и укладывается поверх планки. Таким образом, сконденсировавшаяся под поверхностью профнастила влага по карнизной планке стечет прямиком в желоб отливной системы, или сорвется с капельника при ее отсутствии и гарантированно не попадет на деревянные конструкции крыши.

Крепить карнизную планку следует либо гвоздями, либо саморезами с конусообразной головкой, притапливая их, чтобы верхний край был заподлицо с металлом планки. Нахлест при стыковке двух элементов делать не менее 50 мм.

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили. Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски. Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой окон.
Крепление планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну. К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом. Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу.

Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

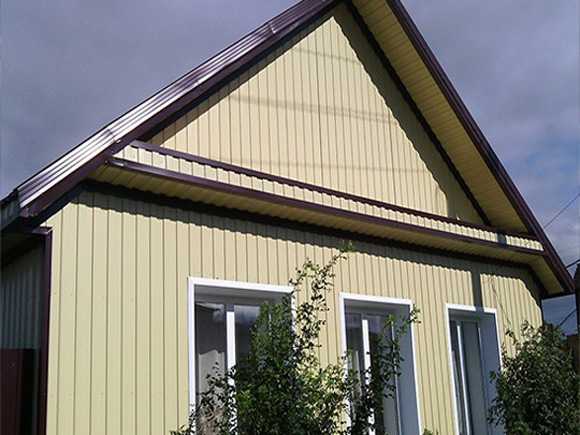

Планка торцевая для металлочерепицы + фото

Как в любом важном деле, главный процесс укладки и монтажа листов металлочерепицы сопровождается установкой небольшого числа дополнительных и, на первый взгляд, незначительных элементов, без которых покрытие хоть и будет работать, но может быстро потерять значительную часть своих функций. Речь идет о боковых элементах металлочерепицы — карнизной и торцевой планках.

Основные функции торцевых и карнизных планок для металлочерепицы

Производитель настоятельно рекомендует не пренебрегать точной установкой торцевых и карнизных планок, это дает возможность сохранить качество уложенной металлочерепицы:

Защитить краевую и торцовую зоны от ветра и дождя;
Придать кровле из металлочерепицы законченный и оформленный вид готового изделия;
Усилить края металлочерепицы и установить барьер для насекомых и птиц.

К сведению! Несмотря на схожие функции обоих планок, оформление и внешний вид торцевой накладки существенно отличается от карнизного элемента. В обоих случаях накладки изготавливаются из того же материала, что и металлочерепица, так же грунтуются, цинкуются и покрываются полимерным покрытием.

Понятно, что вспомогательные элементы не должны выделяться по цвету или форме на общем фоне окрашенной полиэфирным покрытием металлической черепицы. Сталь толщиной 450 мкм легко режется, и при необходимости можно подогнуть руками край торцевой планки при ее монтаже на полотно металлочерепицы.

Установка торцевой и карнизной планки на скат из металлочерепицы

Основное отличие между торцевыми и карнизными планками заключается в последовательности их установки. Накладки карниза устанавливаются после монтажа гидроизоляции перед укладкой первого основного ряда металлочерепицы. Для торцевой планки обязательным условием монтажа является полная укладка всех листов металлочерепицы и выполнение установки фронтальной планки.

Как ставится карнизная планка для металлочерепицы

Благодаря специфической форме карнизную планку элемент сложно спутать с коньковой накладкой или торцевой планкой. По форме он напоминает желоб, края которого выгнуты под углом. Две плоскости карнизной планки соединяются между собой под углом в 110^о, более широкая полка имеет размер 108 мм, более узкая шириной 70 мм. На нижней полке, которая после установки на стропила должна будет заходить краем в водосточный желоб, выполнена отбортовка шириной 15 мм. Такая конструкция позволяет получить ровный и жесткий нижний край планки, сохраняющий линию даже под давлением потока дождевой воды.

Для удобства установки планка выполняется в виде фрагментов или отрезков по 60- 65 см длиной.

Верхний край планки настилается на гидроизоляцию. Нижний край выводится в приемник водосточного желоба. Благодаря такому устройству вся влага, стекающая с кровли, неминуемо попадет в водосборный желоб. При этом даже в сильный дождь не попадут на деревянные элементы обрешетки и стропил.

Существует две разновидности установки планки. В первом случае гидроизоляцию выводят под накладной планкой карниза и крепят к специальному стоку – капельнику, по которому конденсат из вентканала стекает и скапывает вниз.

Во втором случае нижний край полотна гидроизоляции выводят из-под обреза листа металлочерепицы на плоскость карнизной планки. В этом случае конденсат по плоскости планки перетекает в водосточный желоб.

Установка планки карниза выполняется в несколько этапов:

К стропилам крепится стартовая доска обрешетки или лобовая доска. В нижней части укладывается вторая часть опорной системы, на которую в дальнейшем будет опираться подшивка карниза. В некоторых случаях вместо лобовой доски на торцы стропил нашивается карнизная доска, к которой и крепятся опорные крюки водосточных желобов;
Выкладывается гидроизоляция, устанавливаются крепления водостока. Далее поверх креплений и русла водосточного желоба выкладываются внахлест отдельные фрагменты карнизной накладки. Крепление выполняется саморезами через каждые 40 см длины.

Совет! Чтобы набитая планка имела презентабельный вид, вдоль линий крепления натягивают тонкий белый шнур, по которому и выравнивают общую линию карнизной накладки параллельно горизонту.

После установки карнизного элемента можно переходить к креплению металлочерепицы.

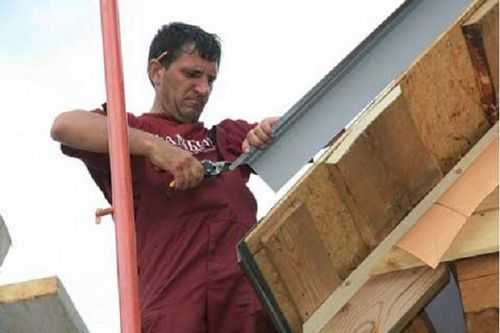

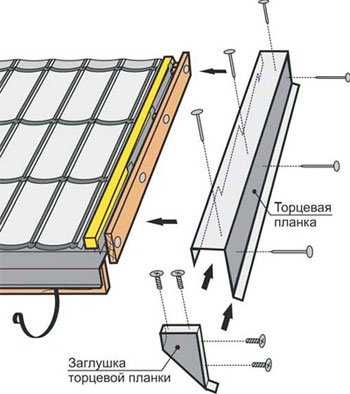

Установка планки торцевой для металлочерепицы

В обиходе торцевую планку называют еще ветровой планкой. Металлопрофильный лист, как никакой другой кровельный материал, очень чувствителен к порывам ветра из-за высокой жесткости листа и его легкости. Порывы ветра, задувающие в щель вентиляционного зазора между гидроизоляционным полотноми листом металлочерепицы, способны расшатывать и поднимать из обрешетки даже прочные гвоздевые крепления.

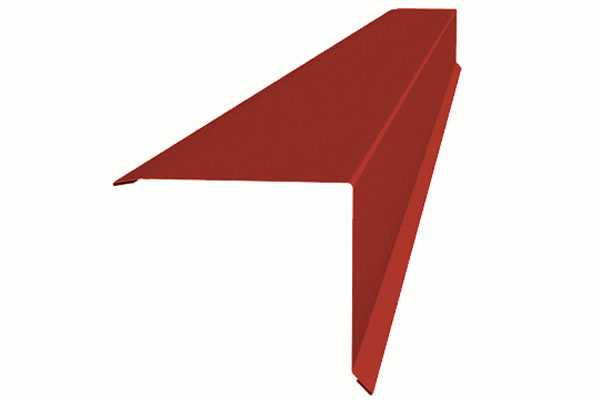

Торцевая планка представляет собой штампованный гнутый уголок или П-образный профиль из тонколистового металла. Устанавливают торцевую планку после выполнения укладки металлочерепицы в полном объеме.

Чтобы накладка надежно закрывала боковую щель, потребуется, как минимум, две лини опоры для торцевой накладки. Поэтому на первом этапе вдоль по скату набивается деревянный брусок, сечением 40х40 мм, его набивают на самом краю торца обрешетки. На брус будет опираться горизонтальная полка торцевой накладки.

Чтобы торцевая накладка сидела на брусе «внатяжку», расстояние линии укладки бруса от края обрешетки подбирают опытным путем, исходя из толщины фронтальной доски. Для этого необходимо приложить заготовку доски к торцу и уложить брус, по приложенной сверху торцевой планке отмечают оптимальное расположение бруса, после чего его прибивают гвоздями вдоль всего ската.

Далее необходимо подобрать высоту подъема верхнего края фронтальной доски над уровнем прибитого бруса. Делается это для того, чтобы после монтажа горизонтальная поверхность торцевой планки совпадала с плоскостью ската кровли и металлочерепицы. Если фронтальную доску не выровнять по высоте, плоскость торцевой накладки будет выглядеть перекошенной. Зачастую поверхность фронтальной накладки приходится неоднократно подрезать, так, чтобы линия крепления к обрешетке проходила по оси доски.

Первый отрезок торцевой планки необходимо аккуратно подрезать так, чтобы край плотно заходил на фронтонную доску. Далее полка аккуратно отгибается, после чего вся торцевая планка укладывается на подготовленное основание из фронтонной доски и бруса. При этом угловые кромки и широкая полка будут работать, как пружина, и плотно прижиматься к поверхности бруса и фронтальной доски.

Укладку накладки начинают с нижней части ската кровли. Каждый последующий элемент выкладывается подобно металлочерепице, с нахлестом в 4- 5 см на верхний край предыдущего отрезка планки. Крепление выполняется двумя рядами саморезов. Первый ряд закручивается в тело фронтальной доски, второй ряд крепится по горизонтальной поверхности накладки в толщу опорного бруса. В торце планки устанавливают заглушку и также крепят саморезами с боковых сторон.

После монтажа все линии реза и стыки, головки саморезов следует аккуратно обработать аэрозольным лаком, изолирующим открытый металл.

Заключение

Установка торцевых планок для металлочерепицы не представляет особого труда даже для начинающих кровельщиков, потребуется лишь аккуратность и выдержка в подгонке размеров и места крепления брусовой опоры и фронтальной доски. Любое разрезание ножницами листа металлочерепицы или торцевой накладки дает большое количество очень острых и мелких заусенцев, поэтому работать необходимо только в перчатках, и линию реза обязательно обрабатывать напильником для снятия острых краев.

www.mdou34.ru

Назначение и установка торцевой планки для металлочерепицы |

16 мая 2016 Потолки и кровельные материалы
Металлочерепица относится к наиболее современным кровельным материалам, использование которых набирает популярность ввиду прекрасных свойств данного вида кровли. Ее легко монтировать, а срок ее службы является весьма продолжительным. Это не говоря об эстетике, которой обладает данный материал. Для правильного монтажа кровли из металлочерепицы необходимо использовать сопутствующие конструктивные элементы, которые обеспечат ей защиту от осадков, ветра и пыли, а также сохранят кровлю от возможных механических повреждений.
Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.
Классификация планок для кровли из металлочерепицы
Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.
Карнизная планка
Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.
Торцовая (ветровая) планка
Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.
Коньковая планка
Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.
Планка примыкания
Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.
Конструкция ветровой планки
Торцевая планка представляет собой изделие из профилированного оцинкованного листа, согнутое на специальном станке. Толщина стали обычно составляет порядка 0,4-0,55 мм. Как правило, цвет планки соответствует цвету основной кровли. Своей верхней согнутой частью торцевая планка прижимается к поверхности металлочерепицы, поэтому ее кончик загнут немного вниз. Это сделано для лучшей состыковки планки с материалом кровли. Нижняя часть планки отогнута наружу, что обеспечивает лучший отвод воды от кровли. Стандартная длина ветровой планки — 2 м.
Планка ветровая в обязательном порядке имеет полимерное покрытие, а ее цвет выбирается точно таким же, какого цвета установлена металлочерепица.
Какие задачи призвана решать ветровая планка
Правильно установленная ветровая планка выполняет следующие функции:
Защищает помещение от проникновения внутрь него осадков.
Предотвращает повреждение металлочерепицы в результате порывов ветра.
Защищает внутренний кровельный слой от грязи, пыли и прочего мусора.
Будучи наложенной поверх торцевой доски, металлическая планка защищает ее от атмосферных осадков, в разы продлевает ее эксплуатационный ресурс.
Придает кровле законченный и эстетичный вид.
Совет: рекомендуется использовать именно планки заводского типа, геометрия которых рассчитана для наиболее удачного сочленения с металлочерепицей. Если устанавливать самодельные планки, просто согнутые под прямыми углами, должная герметичность обеспечена не будет, а вероятность вздутия планок повысится.
Инструменты, необходимые для монтажа ветровой планки
Если монтаж торцевой планки выполняется самостоятельно, невозможно обойтись без некоторых строительных инструментов и принадлежностей:
Болгарка. Используется для подгонки торцевых планок по длине. Так как планки производятся фиксированной длины, подрезка обязательно потребуется. Если болгарки нет, можно воспользоваться ножницами по металлу или обычным электролобзиком, но качество резов будет не очень высоким.
Шуруповерт. Лучше использовать аккумуляторный шуруповерт ввиду его мобильности. Необходим для закрепления ветровой планки. Как альтернатива, может использоваться обычная дрель, на которой выставлены малые обороты.
Деревянная киянка или резиновый молоток. Могут понадобиться для подгонки планок по месту, так как обычный стальной молоток использовать нельзя.
Саморезы или пресс-шайбы различной длины с уплотнительными шайбами. С их помощью ветровая планка будет крепиться к торцевой доске и листам металлочерепицы.
Видео: Монтаж торцевой планки черепицы
Установка ветровой планки
Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.
Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.
Порядок установки торцевой планки будет следующим:
Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
Производится крепление планки сверху, к верхнему торцу доски.
Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.
Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.
