Cтропильная система двускатной крыши: Видео, Фото!

Двухскатная крыша – вид крыши, который встречается чаще всего. Это объясняется сразу несколькими причинами. Во-первых, ее легко построить – с этим справятся даже непрофессионалы. Во-вторых, ее устройство весьма надежно. В-третьих, она прекрасно «подстраивается» под любые погодные условия.

Отличают три разных вида двухскатных крыш. Первая: симметричная крыша – она самая простая при строительстве. Вторая: ломанная – выгодна тем, кто хочет по максимуму использовать чердак или защитить от капризов природы. Третья: ассиметричная, когда конек крыши проводят не по центру дома – красивая и своеобразная, но ограничивает применение чердака.

Элементы двускатной крыши

Большое значение при строительстве стропильной двухскатной крыши имеет угол ее наклона, который может быть крутым (если дом строится в местности с обильными осадками) или пологим (если дом возводится в ветреной местности). Но чаще всего угол наклона колеблется от 35 до 45 градусов – в этом случае наблюдается экономия строительных материалов, да и нагрузка на дом распределяется более равномерно.

Основанием для крыши служит мауэрлат – брус или бревно, закрепленное по всему периметру сверху наружной стены дома. Именно он отвечает за распределение нагрузки крыши на строение.

Крепление мауэрлата — схема

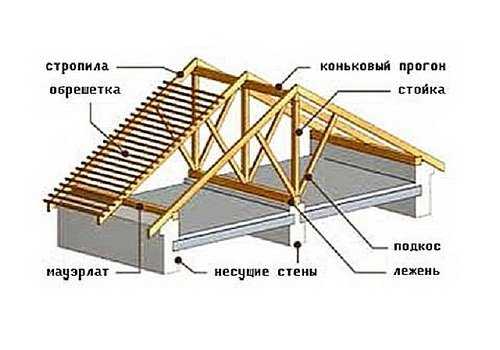

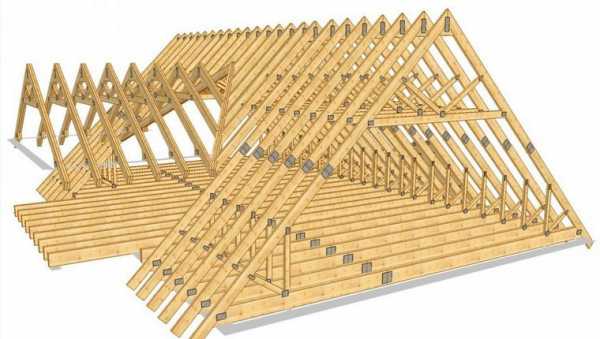

К мауэрлату крепится система стропил, которая складывается из вертикальных стоек, стропильных ног, ригелей, распорок, наклонных подкосов и конькового бруса, объединенных в одно целое.

Крепление стропил — методом «салазки»

Все эти составляющие можно изготавливать как из деревянных материалов, так и из железных или железобетонных.

Разновидности стропил

Разновидности стропильных систем двухскатных крыш зависят от того, какие используются опорные основания для стропил.

Наслонные стропила

Наслонные стропила возможны, если в доме есть несущая стена по центу. Если ее нет, используют столбы в качестве промежуточной опоры. По краям стропила упираются на внешние стены, по центру – на опоры.

Наслонные стропила — фото

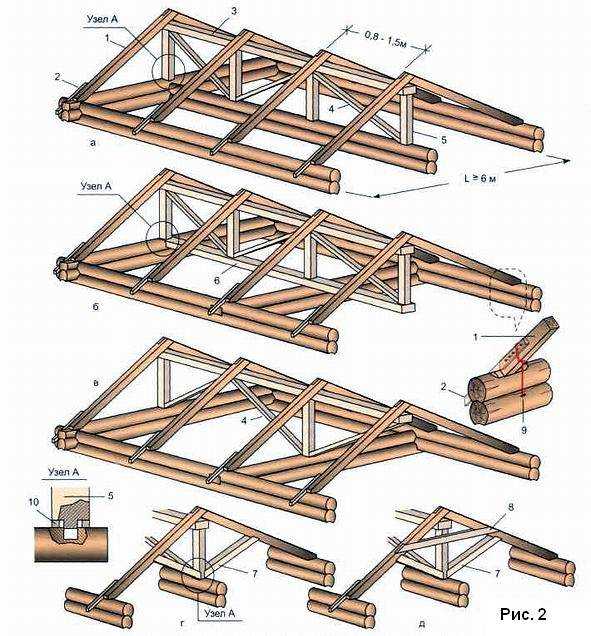

Висячие стропила

В случае установки таких стропил промежуток между опорами колеблется от шести до шести с половиной метров. Края стропил при этом крепятся на наружные стены.

Возможен также и вариант установки смешанной системы стропил, когда используются и те, и другие стропила.

Висячие стропила

Такой вариант установки стропил способствует сэкономить на материалах и делает крепче всю конструкцию крыши.

Кстати, о материалах. Если для конструкции крыши используется дерево, то все без исключения балки и брусья не должны иметь сучков или трещин!

Расчеты и размеры

Надежность стропильной системы напрямую зависит от правильности составленных расчетов нагрузки на нее природных явлений и собственного веса. Лучше всего доверить это дело специалистам.

Но если требуется самая обычная двухскатная крыша небольших размеров, то можно попробовать рассчитать нагрузку самостоятельно. Только делать это надо тщательно и проверить не один раз.

1.  Надо решить, каким будет градус угла наклона крыши – чем она круче, тем большее количество материалов потребуется на строительство крыши.
2.  Надо подсчитать силу нагрузки от снега и ветра.
3.  Надо рассчитать общий вес конструкции крыши, в том числе обрешетка, кровельное покрытие и утепление.
4.  Надо определить, сколько материалов потребуется и разработать правила крепления кровли.

Размеры:

1.  Стропильная нога. У шестиметрового бруса высота должна быть 50 мм, а ширина — 150 мм. Если длина бруса больше, то и его ширина должна увеличиться до 180 мм. Иначе брус может сломаться от собственного веса.
2. Мауэрлат. Брус 150 на 100 или 150 на 150.
3.  Коньковый брус. Брус 100×150 или доска 50×150.

Ход установки

Закрепление мауэрлата

Прежде, чем начать крепление мауэрлата, нужно обеспечить гидроизоляцию стены, особенно, если дом деревянный. Это можно сделать при помощи особых гидроизоляционных материалов, мастик или обычного рубероида. Отступив от внешнего и внутреннего краев стены, но ближе к внутренней стене укладывается брус – будущий мауэрлат. С внешней стороны для мауэрлата нужно сделать заграждение – например, из кирпичей. Если дом деревянный, бывает, что вместо мауэрлата используется самое верхнее бревно.

Мауэрлат выкладывается вдоль всей стены строго по уровню и соблюдая равные промежутки между брусьями. Крепление его к стене можно осуществить анкерными болтами, которые крепятся еще во время установки армированного пояса. Под болты в брусьях предварительно высверливаются отверстия. Учитывая, что все нужно делать по уровню, это очень трудная задача.

Чтобы не возиться с анкерными болтами, можно поступить по-другому. Насквозь просверлить мауэрлат сверлом на 12, выложить его прямо в армированный пояс на глубину в 2 см. В получившиеся отверстия надо забить арматуру диаметром 12 мм не менее, чем на 2см вглубь, а оставшиеся концы загнуть. Сделать это можно с помощью кувалды.

Если мауэрлат крепится к кирпичной кладке, то отступив два-три ряда кирпичей, в них помещается деревянный брус, к которому с помомщью скоб крепится мауэрлат.

Монтаж стропил

Части стропильной системы, которые будут контактировать с кирпичной кладкой или блоками, нужно обработать специальными средствами, предотвращающими гниение.

Стропила крепятся к мауэрлату и закрепляются с помощью скрутки из проволоки 6 мм. Сначала устанавливаются на место стропила, которые будут располагаться по краям крыши. Важно не забывать проверять их параллельность с помощью шнура. Затем нужно натянуть этот же шнур по коньку и установить промежуточные стропила, следя, чтобы они располагались ровно. Возле дымохода нужно соблюсти верное расстояние, поскольку деревянные брусья стропил должны располагаться не менее, чем в 13 см от него с обеих сторон.

Установка конька

Концы конька закрепляются на фронтоны дома в отверстия, горизонтальность которых тщательно проверяется с помощью уровня. Его концы необходимо обеспечить гидроизоляцией. Уложив коньковый брус, нужно снова проверить его горизонтальность – если есть отклонения, подложить под его концы прокладки. Затем надо проверить соответствие параллели между коньком и срезом стены.

Крепление конька производится с помощью металлических скоб, уголков или болтов.

Видео — двускатная крыша своими руками

stroyvopros.net

Двухскатная крыша — стропильная система

Одно из наиболее разумных и экономически выгодных решений при возведении крыши в частном доме – это двухскатная крыша. Хотя по первому впечатлению такая крыша кажется сооружением, которое легко можно построить самостоятельно без особенных знаний и усилий, эта мысль неверна.

Двухскатная крыша должна оберегать здание в любых погодных условиях, а для этого требуется соорудить каркас и всю стропильную систему. Подобная работа требует определенных навыков и знаний, и для любителя достаточно сложна. К тому же следует помнить, что исправить те огрехи, которые были допущены в период каркасного строительства, впоследствии невозможно.

Конструкция двухскатной крыши

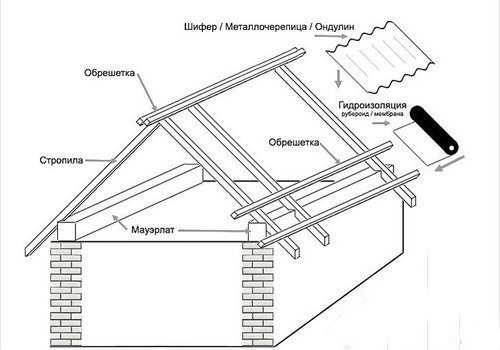

Каркасное сооружение для двухскатной крыши обязательно содержит следующие детали:

1. Стропило – еще называют стропильными ногами. Можно сказать, что это ведущая конструктивная деталь. Деревянные стропила используют при возведении небольших домов, чаще всего – в индивидуальном строительстве. Стропильные ноги из металла или бетона применяют в тяжелых кирпичных и высоких бетонных зданиях. Стропильные ноги необходимы для обустройства обрешеточного основания. В двухскатной крыше стропила размещают вдоль длины объекта, при их установке требуется соблюдать определенный угол наклона по отношению к стене. Длина стропильных ног рассчитывается заранее, еще при планировании здания, на этапе монтажа их длина не изменяется. Монтируются стропила на интервале друг от друга, который определяется конструктивно.

2. Обрешетка служит основой крепления всей кровли. Чтобы сделать обрешетку, используют либо доски, либо брусья. Их задача: соединить стропильные ноги от основания крыши и до верха ската. В зависимости от материала, которые будут использоваться для покрытия крыши, определяется интервал между деталями обрешетки.

3. Мауэрлат – брус из дерева, который служит основанием для крепления каркаса и стропильной системы всей кровли. Мауэрлат чаще всего имеет следующие размеры: 10×10 см, 10×15 см или 15×15 см. Предназначен он, чтобы нагрузка, которую создает крыша на стеновые поверхности, распределялась равномерно. Мауэрлат помогает скатам крыши не уйти в разные стороны из-за действия нагрузок с внешней стороны.

4. Коньковый прогон – это доска, которая соединяет обе поверхности крыши. Находится прогон на самом верху двускатной крыши. Для прогона берется доска или брус габаритами 5×15 см или 5×20 см. Если из-за существенной длины пролета одной доски для конькового прогона не хватает, берется несколько брусов, которые укрепляются стойкой. Тогда стойку располагают между лежнем – бревном, которое аккуратно помещается под коньком вдоль пролета и самим коньком. Подкосы служат для соединения стойки и прогона. Чаще всего для прочности конструкции прогон располагают над несущей внутренней стеной.

5. Ригель – доска, которая соединяет стропила, размещенные на противоположных скатах крыши. Чтобы сделать ригель, требуется доска, сечение которой аналогично сечению стропильных ног. Ригель располагается внахлест. Для большей надежности возможна установка стоек между лежнем и ригелем.

Обеспечение устойчивости крыши

На кровлю всегда действуют значительные нагрузки, поэтому конструктивная устойчивость чрезвычайно важна. Такая стабильность осуществляется при помощи различных деталей, которые дополнительно усиливают каркасную систему: раскосы и подкосы, различные диагональные детали, связывающие основные.

Все деревянные детали конструкции стропильной системы и всей кровли перед монтажом проходят тщательную обработку специальными смесями. Цель обработки – увеличить время службы деревянных деталей крыши. Для этого их обрабатывают антигрибковыми противомикробными растворами. Также деревянные элементы проходят обработку для уменьшения восприимчивости к огню.

Построить двухскатную мансарду сложнее, чем простую двухскатную крышу. Расчет площади двухскатной крыши

Разумеется, необходим предварительный расчет площади будущей крыши, чтобы приобрести нужное количество материала из дерева, утеплителей, пленок гидроизоляционных и паронепроницаемых. Рассчитать материал для двухскатной крыши нетрудно, потому что такая форма крыши не имеет сложных изгибов. В расчет не берутся мелкие детали, такие как проемы для дымоходов и вентиляции или для мансардных окон.

Для правильного подсчета следует расстояние конькового прогона умножить на длину от верха конька до перекрытия потолка. Полученное произведение этих данных означает сечение по вертикали подкрышного пространства, его максимальную площадь. Данную величину следует разделить на синус угла, который образуют стропила. Таким образом, определяется площадь одной стороны двухскатной крыши.

Количество необходимого материала для работы зависит от его разновидности и назначения.

Этапы работы

Монтаж мауэрлата

Мауэрлат входит в стропильный каркас всей системы крыши наряду со стропилами и различными соединительными элементами. В случае, если каждое стропило прикрепить к перекрытию, то такую кровлю можно смонтировать и без установки мауэрлата. Однако тогда весовая нагрузка, создаваемая самой крышей на каркас, будет распределена по местам, где закреплены балки перекрытия, т.е. балки должны быть чрезвычайно прочные и надёжные.

Как закрепляют мауэрлат в двускатной кровельной конструкции:

• — чаще всего параллельно коньку кровли, который проходит вдоль здания;
• — исходя из применяемого материала, мауэрлат размещают или по центру этой стены, или ближе к внутренней или внешней части стены, однако не ближе 4 см от края.

Удобнее всего монтировать мауэрлат, прикрепляя его к стене из деревянного бруса. Тогда верхняя доска сможет выполнить функцию мауэрлата.

Такой способ применяют в следующих случаях:

1. Если двухскатная крыша имеет площадь больше 240 м2. Тогда вдоль нужной стены на дистанции не более 2 м в балку из заливаемого бетона закрепляют шпильки из металла с резьбой не менее М12. При замуровывании, шпильки располагают в шахматном порядке: сперва ближе к внешней, потом ближе к внутренней части стены. После того, как мауэрлат установлен, шпилька должна выходить над бетонным основанием примерно на 3 см. Затем мауэрлат закрепляют на балке из бетона, притягивая с помощью гаек и шайб.

2. Если кровля будет иметь площадь меньше 240 м2. В отличие от первого метода металлические шпильки устанавливают еще при возведении стены, а для усиления прочности шпильки погружают на большую глубину.

3. Если планируется возвести небольшую по площади двухскатную крышу, а стены здания возводятся из кирпича. Тогда на стене мауэрлат закрепляют с помощью проволоки, которую заранее укладывают в стену. До края стены должно оставаться не менее трех кирпичей. В случае, если внешнюю часть стены впоследствии планируется штукатурить, то проволоку можно протянуть через всю стену или спрятать в цементно-бетонном растворе.

Установка стропильной системы

На наклонные балки стропил ложится вся нагрузка. Например, зимой это снег, также это может быть ветер, создающий динамическую неравномерную нагрузку. Не меньшую нагрузку оказывает и вес мастера, который монтирует или ремонтирует крышу, и материалы, которые используются во время ремонтных работ. Необходимо, чтобы нагрузка распределялась равномерно на всю стропильную систему.

Вся сложность состоит в том, что невозможно заранее высчитать максимальную нагрузку на стропильный каркас и на отдельно взятое стропило, хотя посчитать размер поперечного сечения стропил разного размера легко.

Традиционно, опираясь на строительную практику, размер поперечного сечения деревянных стропил определяют, исходя из расстояния между стропилами и их длины. Если крыша утепляется, то интервал между стропилами определяется габаритами утеплительных паков.

Закрепление стропил

Каждое стропило прикрепляется к мауэрлату при помощи трех гвоздей: один забивают через верхнюю часть стропила, а с его противоположных сторон – два гвоздя. Таким образом, стропило прикрепляется к мауэрлату, при этом исключаются его колебания и перемещения. Ни в коем случае нельзя ослаблять мауэрлат. Чтобы это исключить, отверстия прорезаются исключительно на стропилах. Лучше, если горизонтальная часть прорези находится на горизонтальной плоскости мауэрлата, при этом в вертикальную часть мауэрлата упирается стропильный выступ.

Мастера в своей работе используют три возможных варианта крепления стропил:

• — стропила, размещенные в разных скатах крыши, обрезают так, чтобы получился угол, равный углу наклона крыши к стене. Тогда при соединении стропила будут иметь равные углы. Скрепляют стропила либо при помощи металлических пластин, стянутых болтами, либо при помощи деревянных планок, прибитых гвоздями. В этом случае необходимо также укрепить верхнюю стропильную плоскость при помощи гвоздя не менее 15 см;
• — угол стропильного наклона рассчитывается, исходя из высоты конькового прогона, на нем и располагают стропила обоих скатов. В этом случае стропила разрезаются так, чтобы половина толщины конька была равна горизонтальной плоскости стропила. Стропила скрепляются металлическими элементами, которые помещаются над пролетом. Этот вид крепления называют висячим, он имеет, по крайней мере, одну степень свободы. Поэтому внизу стропило прикрепляется к мауэрлату жестко;
• — наконец, наиболее элементарный метод – внахлест. Тогда стропила располагают с равным углом наклона. Скрепление происходит при помощи болтов или шпилек, под которые надо подложить большие шайбы.

Какой бы способ ни применялся, вначале необходимо разметить стропила при помощи заранее подготовленного шаблона.

postroy-dom.com

Стропильная система двухскатной крыши своими руками

Содержание статьи:

Самые распространенные деревянные дома в России имеют двускатную кровлю. Если земельный участок позволяет, то владельцы предпочитают не использовать чердачное пространство под мансарду и строят просторные дома с холодным чердаком. Если индивидуальный дом в два и более этажа, то двускатные кровли могут быть неравнозначными, когда один скат длиннее и шире другого. Одноэтажные дома, как правило, строятся с равнозначными кровлями, когда скаты одинаковы по размеру. Для тех, кто хочет соорудить стропильную систему двухскатной крыши своими руками, мы приведем описание некоторых общераспространенных терминов.

Виды стропил

К несущим элементам крыши дома относятся стропила (висячие и наслонные), мауэрлат, боковые и коньковые прогоны, раскосы, подкосы, диагональные связи, карнизный свес. У каждого термина есть свое значение. Начнем со стропил.

Что такое висячие стропила?

Это брусья, у которых только 2 точки опоры – стены дома. Основные нагрузки, которые действуют на каждую стропильную ногу – изгиб и сжатие. При воздействии веса кровельной конструкции, а также снега и ветра висячие стропила передают стенам как точкам опоры горизонтальное разводящее усилие. Для того чтобы снизить его влияние, висячие стропила двухскатной крыши соединяют металлической или деревянной затяжкой. Она может располагаться в любом месте висячих стропил, но чем выше ее крепление, тем мощнее она должна быть. В случае устройства мансардной крыши такие затяжки выступают балками перекрытия. Соответственно размерам затяжки возрастает и надежность крепления ее к стропилам. Если величина пролета крыши 8 м и более, нужно дополнительно устанавливать стойки (бабки) с подкосами под каждую стропильную ферму. Что такое наслонные стропила? Это брусья, которые имеют промежуточную подпорку, опирающуюся на внутреннюю стену дома или дополнительные опоры внутри дома. Основное воздействие на наслонные опоры – изгиб. Несущую конструкцию кровли можно выполнять только из наслонных стропил, если расстояние между промежуточными опорами меньше 6.5 м. Наслонные и висячие стропила могут присутствовать в одной и той же кровле. Там, где нет промежуточной опоры, ставят висячие стропила, где есть – наслонные. Стропильная система, выполненная из наслонных стропил, получается легче, нежели только из висячих или висячих и наслонных.

Мауэрлат, боковые и коньковые прогоны

В домах, сложенных из бруса или бревен, нижней своей частью стропила опираются на верхний венец. В кирпичных домах или домах, сложенных из пенобетона, опорную функцию выполняет специальный брус – мауэрлат. Он укладывается по чердаку с внутренней стороны несущей кирпичной стены на гидроизоляционную прокладку. Брус может быть использован как целиковый, длиной по размеру стен дома, или в виде коротких обрезков под каждую стропильную ногу. Подкосы, затяжки, мауэрлат можно увидеть на фото в разделе «Висячие стропила». Стропильная система двускатной крыши в верхней части опирается на коньковый прогон. Это брус или бревно, к которому крепятся верхние концы стропил. Именно он будет выступать в качестве конька крыши. Если длина дома не более 6 м, то коньковый прогон можно сделать из единого бревна или бруса. При этом его можно упереть в два фронтона без каких-либо дополнительных опор. Если длина дома больше 6 м, то придется использовать строительные фермы, чтобы смонтировать составной коньковый прогон. Боковые прогоны выполняют роль дополнительной опоры для стропильной системы. Упор боковых прогонов делается так же, как и конькового, – во фронтоны дома или на строительные фермы. Концы боковых прогонов могут быть выпущены за фронтоны, это делается для того, чтобы получить разгружающие консоли. Фронтонный свес кровли будет давить на концы прогонов вниз и уменьшит давление кровли на центральную часть прогона. Если конструкция кровли тяжелая, то прогоны можно делать в виде коромысла или строительного подъема. Бревна или брусья «коромысла» слегка подтесываются и изгибаются в свободном состоянии, чтобы под нагрузкой они могли распрямиться и выровняться. В некоторых случаях обрешетку под кровельные материалы монтируют прямо на прогоны, не устраивая стропильных систем.

Раскосы, подкосы, стойки, диагональные связи, карнизный свес

Раскосами называют дополнительные диагональные балки, которые укрепляют стропильную конструкцию и помогают фронтонам дома противостоять ветровым нагрузкам. Верхней частью раскосы упираются в угол фронтона, а нижней – в центральную балку перекрытия. Подкосы или подстропильные ноги разгружают стропила в центре. Они устанавливаются под углом в 45º и больше под каждую стропильную ногу. Такая конструкция позволяет смонтировать двускатную крышу над домом до 14 м длиной. А кроме того, уменьшить сечение применяемых стропильных балок.

Вертикальные стойки обычно нужны, когда устраивается стропильная система ломаной двухскатной крыши. Ломаной крышей называют чаще всего крышу с разными углами скатов. Местом их перелома служит боковой прогон, который опирается на вертикальные стойки. Такие конструкции делают для устройства мансардных помещений.

Диагональные связи устанавливаются для придания устойчивости стропильной системе в местностях с высокими ветровыми нагрузками. Диагональные связи делают из досок толщиной от 25 до 5о мм. Один край доски прибивается в районе пятки стропильной ноги, а другой конец — в середине следующей стропильной ноги. Карнизный свес нужен для того, чтобы защитить стены дома от атмосферных осадков. Минимальная ширина карнизного свеса составляет 55 см. Основой для устройства карнизного свеса выступают выпуски стропильных ног или «кобылки» — доски, которые набиваются поверх стропил для устройства карнизного свеса. Фронтонный свес, как правило, делается за счет выносных консолей конькового и боковых прогонов.

Стропильные системы для крыш с мансардой

Для того чтобы иметь возможность постройки дополнительного мансардного помещения под крышей, чаще всего сооружают кровлю с различными углами наклона скатов. Стропильная система мансардной двухскатной крыши выполняется либо только из наслонных стропил, либо из наслонных на нижних скатах и висячих на верхних. Основанием для стен мансарды выступают вертикальные стойки, на которые опираются боковые прогоны. Стойки врезаются в балки перекрытий, если дом деревянный, или опирают на лежень, если дом кирпичный или из пенобетона. Брус или бревно бокового прогона являются переходным звеном для смены угла ската кровли. Наслонные стропила нижнего ската опираются пяткой на мауэрлат, а верхним концом – на боковой прогон. Дополнительную жесткость наслонным стропилам придают подкосы с упором в центр стропильной ноги и в балку перекрытия или лежень. Читайте также про утепление мансарды изнутри. Верхние скаты монтируются по типу висячих стропил с затяжкой, которая одновременно выступает несущей балкой потолка мансарды. Затяжка и коньковый прогон соединены дополнительными вертикальными стойками (бабками). Это сделано для того, чтобы смонтированный потолок мансарды не прогибал затяжку. Для того чтобы было понятнее, приводим видео:

Снеговая и ветровая нагрузка

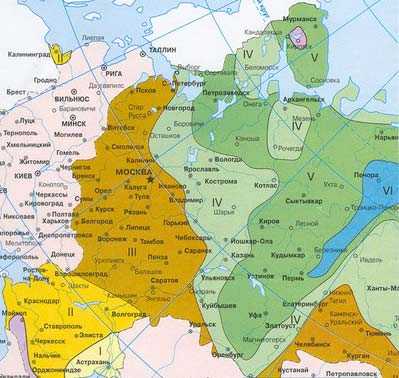

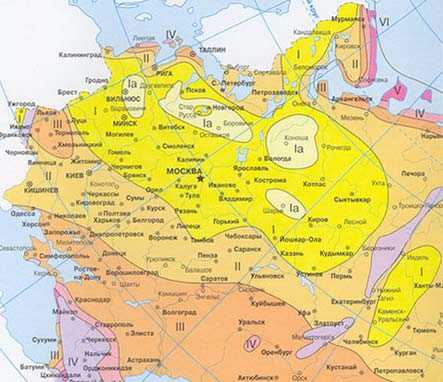

В любой статье, посвященной кровле и кровельным материалам, всегда присутствуют термины снеговая и ветровая нагрузка. Представить себе, что означают эти термины, можно, но вот смонтировать крышу дома, опираясь только на представления, нельзя. В любом строительстве главное — верный расчет. Расчетную снеговую нагрузку определяют в зависимости от географического расположения вашего дома и угла наклона кровли. Допустим, мы хотим построить дом в Астрахани, которая  относится к первому снеговому району. Вес снежного покрова на 1 м² земной поверхности там составляет 80 кгс.  А Сыктывкар относится к пятому снеговому району, и вес снегового покрова там составляет 320 кгс/м². Этот показатель должен быть откорректирован с помощью коэффициента, равного 0.7, при углах наклона кровли 25-60º. Таким образом, двускатная крыша дома в Астрахани с углом наклона кровли в 45º должна выдерживать снеговую нагрузку 80 * 0,7 = 56 кгс/м². Всего в России насчитывается 8 снеговых поясов. Расчетную ветровую нагрузку определяют аналогичным способом. Допустим, ваш дом расположен в Ярославле, который относится к первому ветровому району. Нормативная ветровая нагрузка первого района составляет 23 кгс/м². Эту величину нужно откорректировать коэффициентами, которые учитывают высоту вашего дома и его расположение (лес, город, побережье озера, моря, водохранилища и т.д.).  Если в нашем примере вы строите одноэтажный дом вблизи слияния рек Волги и Которосли, то 23 * 0.75 = 17.25 кгс/м² – такую ветровую нагрузку должна выдерживать крыша вашего дома. Как видите, мало знать термины, которыми оперируют кровельщики. Основой для постройки надежной крыши служит точный расчет необходимых размеров для каждого из конструкционных элементов стропильной системы. Об основных расчетах мы расскажем в следующих статьях.
