Фото теплицы своими руками – сделать конструкцию в домашних условиях используя самые лучшие проекты и чертежи

120 фото строительства и схемы отопления

Приступая к сооружению теплицы, определитесь сначала с будущими размерами постройки. Для начала взгляните на Ваш участок и оцените его размеры, определите место расположения парника, и объёмы будущих растений, которые планируется выращивать.

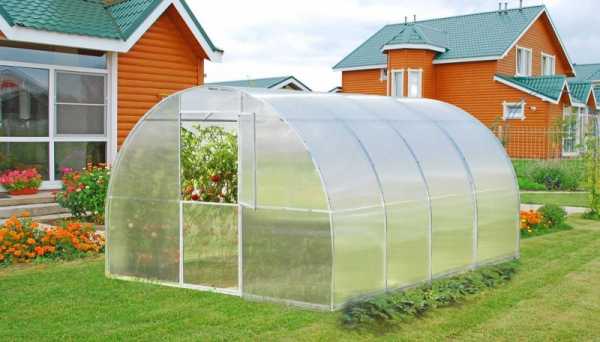

Наибольшей популярностью пользуются двухскатные и арочные системы теплиц, фото теплиц своими руками наглядно демонстрируют виды конструкций. В зависимости от выбранной культуры и высоты растений, подбирается подходящий парник.

Формы теплицы

Перцы, помидоры и баклажаны выращивают в теплицах арочного типа. Огурцы, томаты и цветы в двускатных парниках.

Не стоит забывать о собственном чувстве вкуса и ландшафтном оформлении участка. Возможно, конструкция в подобной ситуации приобретёт другие очертания.

Основание теплицы может быть выполнено в форме прямоугольник, круга или трапеции. Наиболее эффективное распределение света наблюдается в теплице формы шатра с круглым основанием.

В качестве каркасного материала принято использовать металл, дерево и поливинилхлорид (ПВХ). Начните с чертежа каркаса теплицы.

Облицовочный материал для теплицы

Каждый облицовочный материал для парника обладает своими достоинствами и недостатками. Самый простой материал — тепличная пленка из ПВХ, обладает низкой стоимостью, легко монтируется, минимальны требования к конструкциям (деревянный или металлический каркас основания).

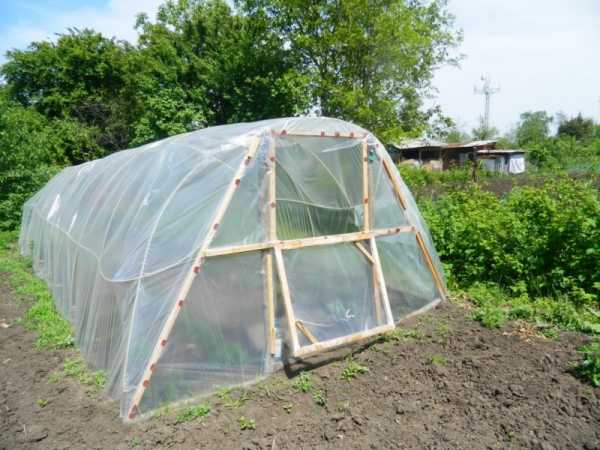

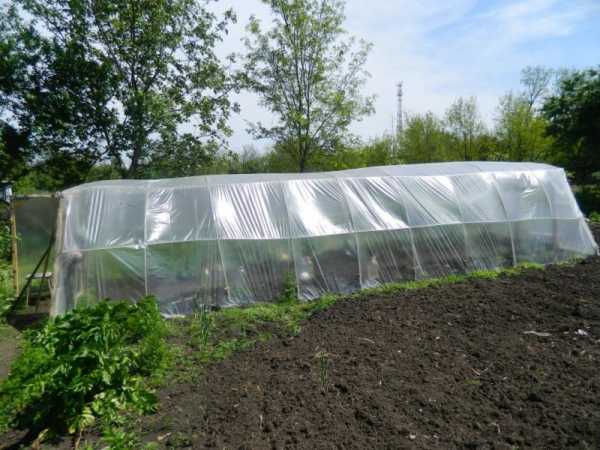

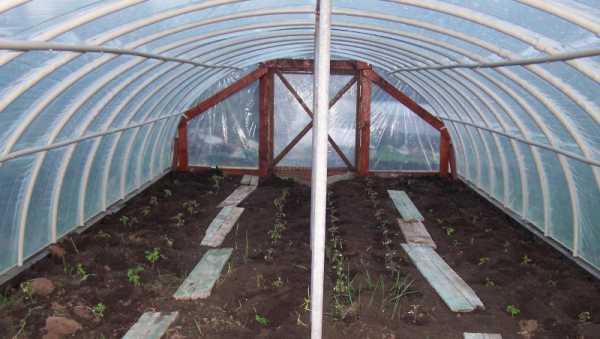

Предпочтение можно отдать обычной арочной системе на металлическом каркасе или деревянному двухскатному основанию. Грамотно и хорошо натянутую плёнку, можно оставить зимой на каркасе теплицы. Её срок службы составляет минимум 4 года.

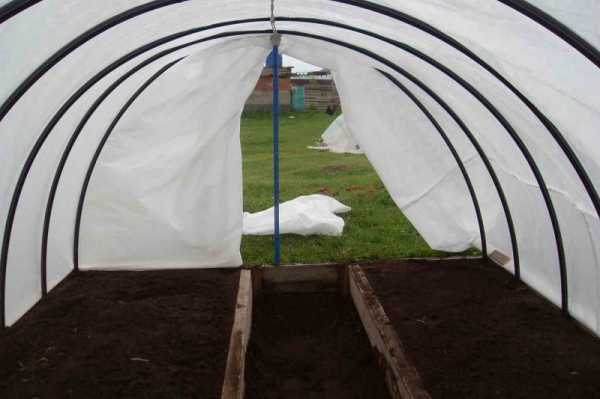

Минусы тепличной плёнки:

• легкие механические повреждения;
• низкий уровень теплоизоляции;

Конструкции из стекла и плёнки постепенно теряют свою популярностью, на смену им приходят современные решения из поликарбоната.

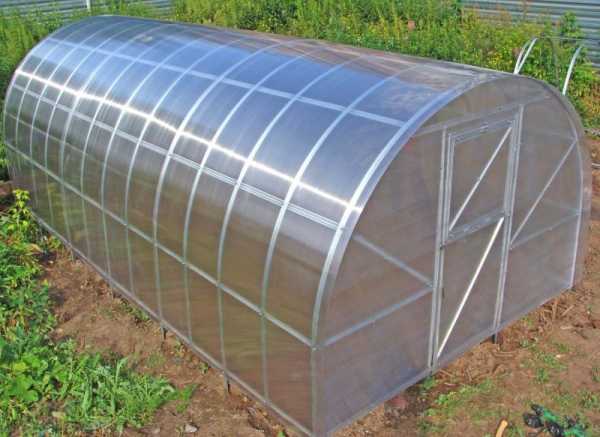

У поликарбоната масса преимуществ: прочность, привлекательная цена, светопропускная способность и хорошая теплоизоляция. Речь идет о сотовом поликарбонате (пластиковая теплица), выполненном в форме двухслойных брикетов.

Срок годности такой конструкции значительно выше, чем у пленки. Как минимум теплица прослужит 10 лет и более. Из-за большой нагрузки, деревянным каркасом тут не обойтись, придётся конструировать металлический, чтобы надёжно удерживать листы поликарбоната.

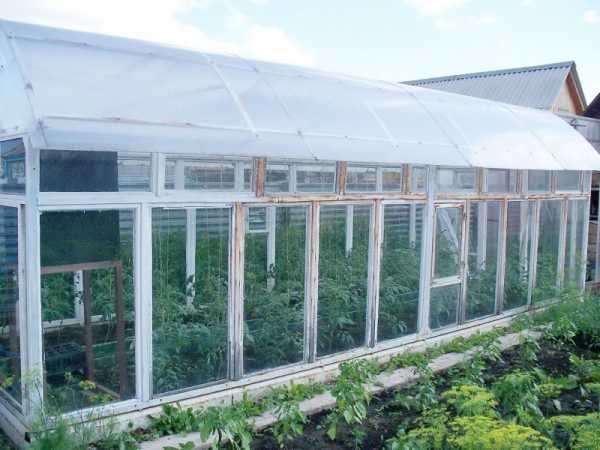

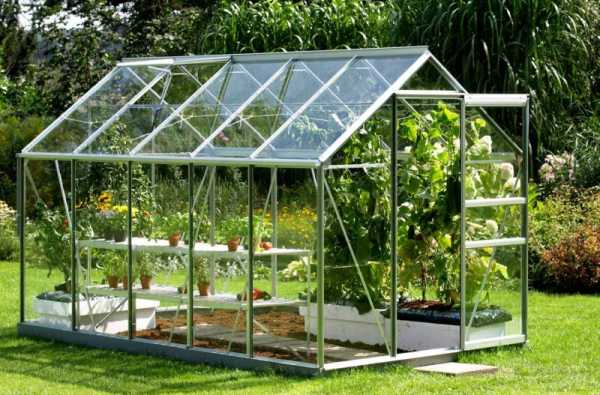

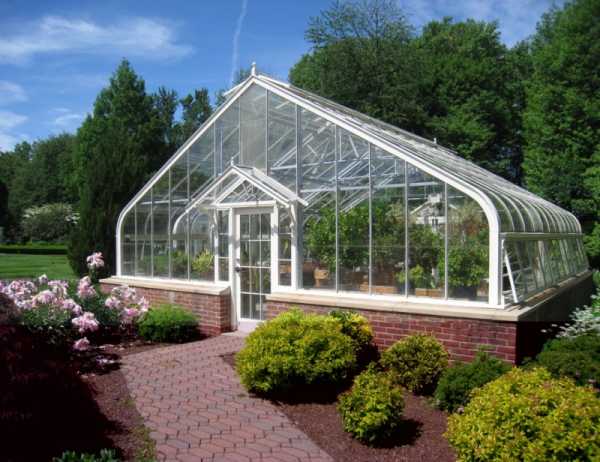

Самым долговечным и одновременно хрупким материалом облицовки принято считать стекло. Однако, оно хорошо держит тепло и прекрасно пропускает свет. Из-за серьезных требований к каркасу и надежности конструкции, стекло проигрывает поликарбонату.

Разновидности каркасных конструкций

Оцинкованный каркас — изготовлен из тонкой стали и имеет защитный антикоррозийный слой. Довольно хрупкий материал, легко деформируется из-за использования малого количества стали.

Стальной каркас — сверху имеет напыление из порошковой краски, выполнен полностью из стали и довольно прочный. Минусом является подверженность коррозии и высокая теплопроводность. Второй минус влияет на урожай.

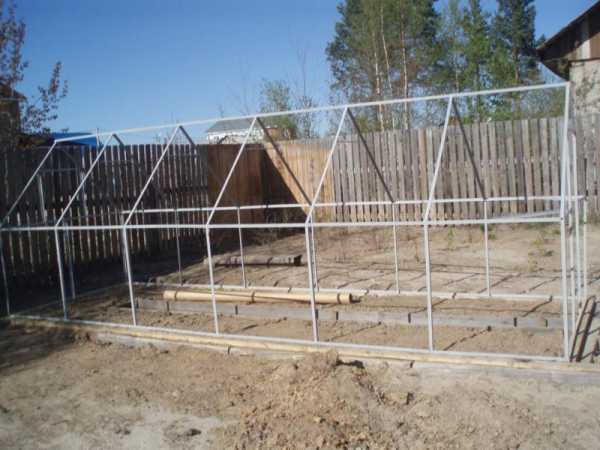

Теплица из профиля квадратного — это самый оптимальный вариант из всех 3-х, его рекомендуют практически все дачники. Данный профиль обладает завидным запасом прочности, хорошей теплопроводностью и не подвергается коррозии.

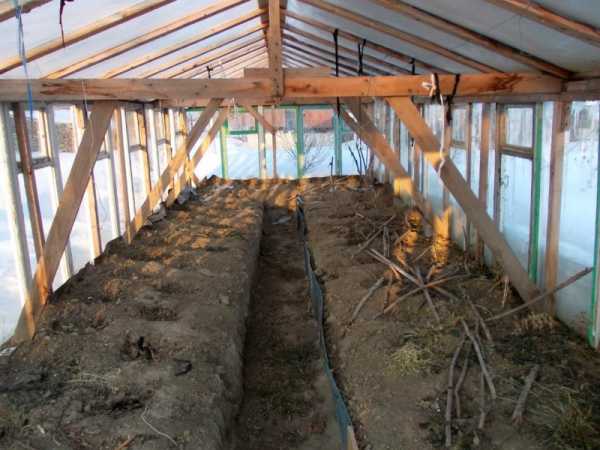

Деревянная теплица — этот вид редко используется при строительстве теплиц. Низкий уровень прочности, слабая конструкция носит временный характер. Подвержена воздействию влаги и погодных условий.

Как построить теплицу своими руками? Предварительно подготовьте будущий участок под строительство теплицы, сделайте фундамент и основание. Разметьте участок для парника, определитесь с его размерами. Оптимальные размеры парника для дачи — 6 х 3 м.

Фундамент парника

Пошаговая инструкция как сделать теплицу. Начните с фундамента, он должен быть качественным. Иначе, не исключено, что стекла растрескаются, и их придется менять на новые.

Это будет стоить немалых денег и времени. Определите наиболее приемлемые для Вас варианты решения проблемы с деформацией.

При закладывании фундамента учитывается степень промерзания почвы. Предварительно перед заливкой фундамента, вырывается траншея и засыпается до верху песком с последующей утрамбовкой. Слой песка должен составлять не менее 20 см.

Вокруг делается опалубка 20 см высотой, в неё закладывают металлическую арматуру для прочности и заливают бетоном. Получившийся армированный пояс будет прочным и надёжным, прекрасный фундамент для установки теплицы. Здесь даже исключаются какие-либо неприятные подвижки земли.

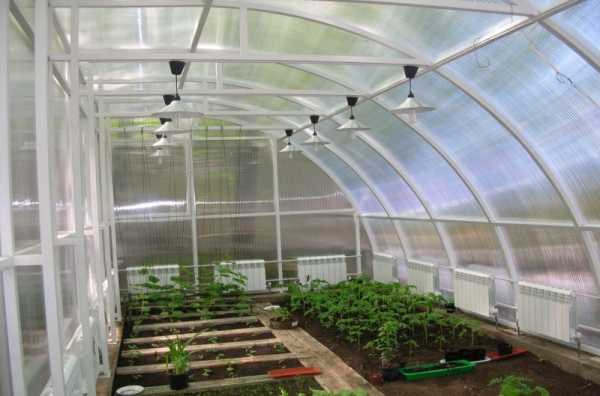

Когда конструкция теплицы будет полностью готова, не забудьте организовать правильную вентиляционную систему с помощью кровельных, боковых форточек и дверей. Это будет препятствовать образованию парникового эффекта и появлению болезнетворных микробов.

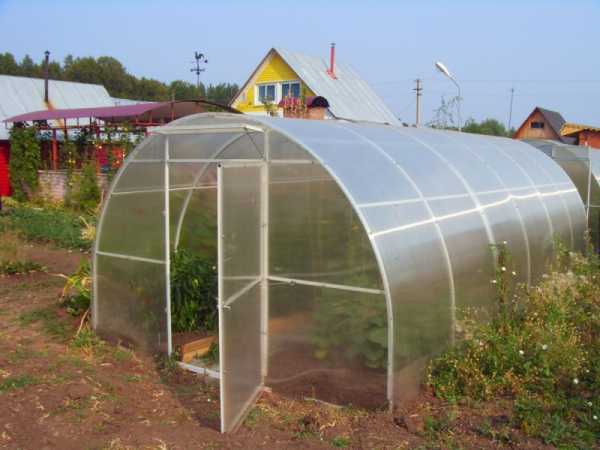

Фото теплицы своими руками

Также рекомендуем посетить:

mojdominfo.ru

Этапы строительства теплицы своими руками

Теплица своими руками возведенная на участке – предмет гордости садовода-огородника и гарантированная возможность получать к столу экологически чистые ранние овощи, зелень, ягоды. Самодельные теплицы и парники изготавливают из дерева, металла, подручных материалов, накрывают конструкцию обычно поликарбонатом, иногда пленкой – это более бюджетный вариант.

Далее приведем инструкцию, как сделать теплицу своими руками, на фото представим ключевые этапы строительства.

Основные виды самодельных теплиц – конструктив, материалы, особенности

Перед тем как сделать теплицу своими руками, необходимо определиться с формой, материалами, типом строения, сделать проект или чертеж, выбрать участок для строительства.

Конструктивные особенности

Наиболее популярные самодельные конструкции имеют форму:

• арочную;
• прямоугольную под одно-, двускатной, арочной кровлей;

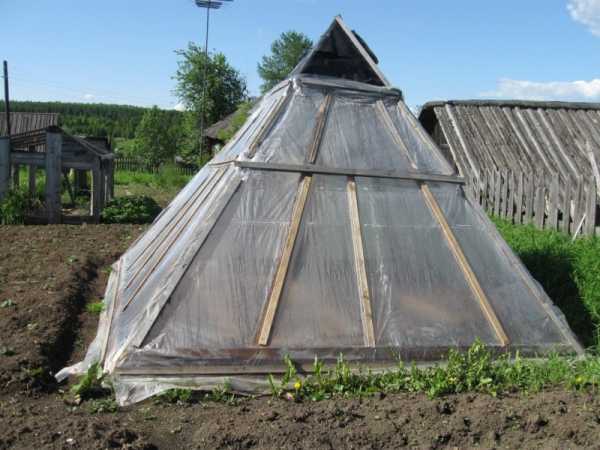

• пирамидальную;
• круглую, трапециевидную, многогранную, такие изделия чаще сделаны из обрезков материала.

Самодельная теплица может быть отдельно стоящей либо примыкать к дому, бане, гаражу.

Предлагаем интересный опыт садоводов-огородников, как сделана теплица своими руками, видео подробно информирует, что следует учесть при строительстве в регионах с холодным климатом.

Материалы

Проще всего сделать своими руками деревянную теплицу, в зависимости от размеров подойдет брус с ребрами 50-150 мм, для стропил скатной крыши – обрезная доска 40*100-150 мм. Иногда на деревянный каркас устраивают арочную крышу, ее можно изготовить по специальной технологии из дерева, либо сварить металлическую ферму из трубы 20*20,40,60, 25*25, 40*60 мм, со стенкой толщиной 1,5-2 мм.

Самодельная теплица из профильной трубы считается более надежной и долговечной, но потребуется сварочный аппарат. Сделать основание целесообразно из профиля 60*40 мм. Если оборудования нет, то можно сделать сборно/разборную металлическую конструкцию, в этом случае детали крепятся болтами. Чаще теплицу из металла венчают арочной фермой, реже встречаются постройки со скатной стропильной системой из дерева.

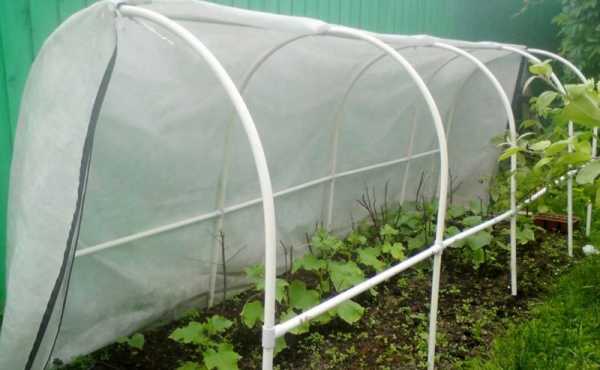

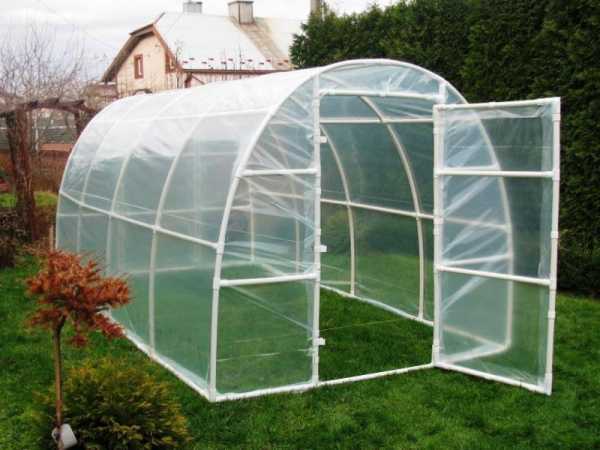

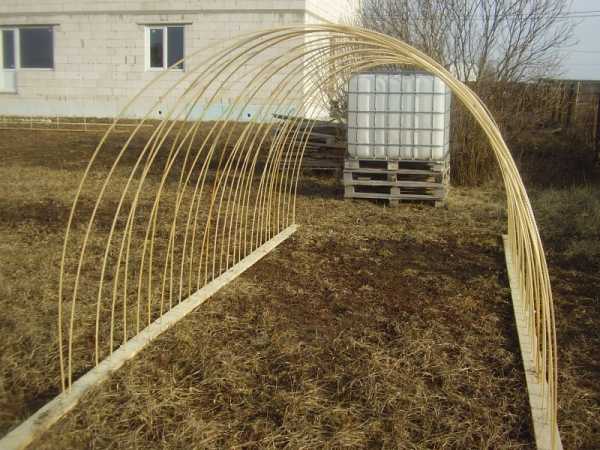

Легкие и недорогие сооружения можно сделать из пластиковых водопроводных труб, но они уступают деревянным и металлическим изделиям по прочности и надежности. Самодельная теплица из старых оконных рам, пожалуй, самый экономичный вариант, обычно их устанавливают на дачных участках.

После сборки каркаса, домашняя теплица своими руками обшивается поликарбонатом либо пленкой.

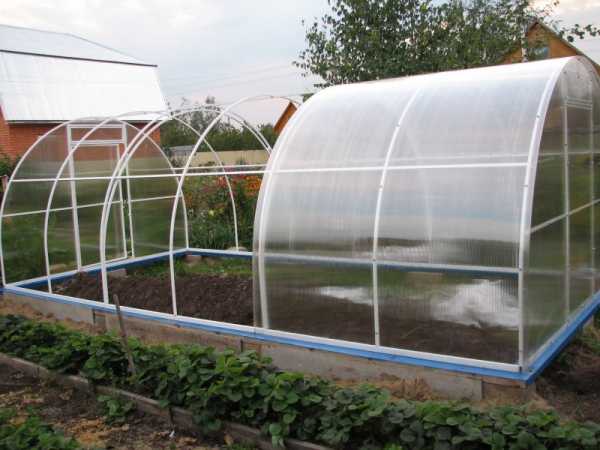

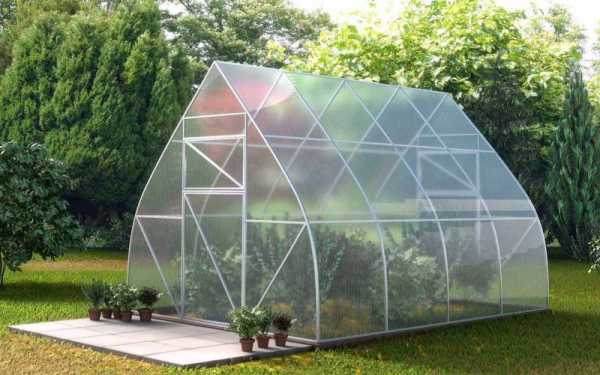

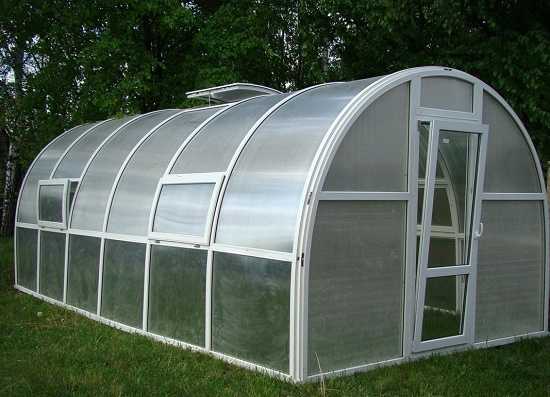

Самодельная теплица из поликарбоната, прямоугольная конструкция под арочной крышей

Размеры

Самодельная теплица своими руками изготовленная должна быть эргономичной, для удобства работы в ней. Размеры определяются потребностями владельцев, но важно учитывать и формат листов, которыми будет обшиваться конструкция:

• высота 1,9-2,4 м;
• ширина -3 м;
• длина – 2, 3, 4, 6,12 м.

Совет: Высота арочных конструкций 1,9 м неудобна при организации высоких грядок. Для обеспечения комфортной работы в самодельной теплице высотой 1,9 м, рекомендуется установить ее на фундамент с высоким цоколем 300-400 мм.

Фундамент

Самодельную теплицу можно установить на грунт, но, чтобы она стояла прочно и прослужила длительный срок, необходимо сделать фундамент:

• Ленточный незаглубленный, высота 400-700 мм, ширина 300-400 мм – бутовый, кирпичный, блочный, монолитно-бетонный, из брусков. Подходит для ровных участков.
• Столбчатый фундамент экономичен, не требует больших временных затрат, опоры можно сделать их труб – цементно-асбестовых, металлических, скатать из рубероида, выложить из кирпича, камня, просто подложить под каркас плоские камни, блоки из пенобетона.
• Свайное основание бывает винтовым и забивным, делают его преимущественно на болотистой, рельефной местности. Винтовые сваи целесообразно использовать для заглубленного фундамента с монолитно-бетонный, деревянным, металлическим (из швеллера) ростверком, под капитальное строение. Для самодельной теплицы можно нарезать швеллер или уголок, длиной 700-1000 мм и забить.

Полезно знать: Свайный фундамент нельзя утраивать на скалистых участках, если грунт зыбучий, болотистый, рыхлый, то придется забивать сваи до прочной породы.

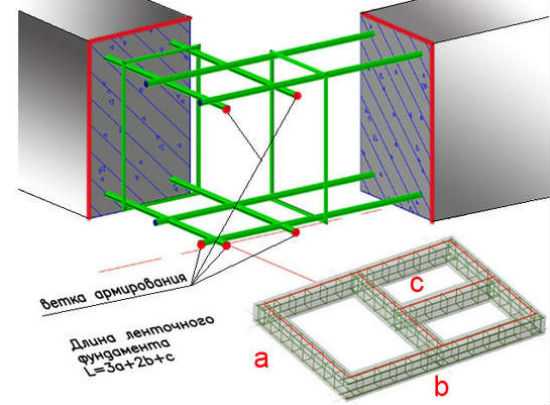

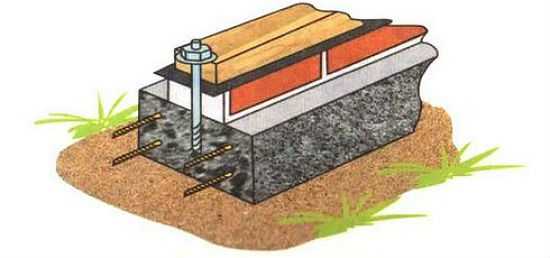

Схема, как правильно сделать ленточный фундамент

Проект

Чтобы отчетливо представлять, как сделать теплицу своими руками, необходимо выполнить чертеж постройки:

• определить место на участке – открытое, желательно ровное, без высоких насаждений и построек, начертить план;
• выбрать тип фундамента;
• выбрать направление расположения, рекомендуется с востока на запад по длине;
• начертить каркас, с указанием размеров, ключевых узлов – фронтоны, боковые элементы, двери, форточки, крыша, продумать способы крепления.

По чертежу следует сделать расчет количества материалов.

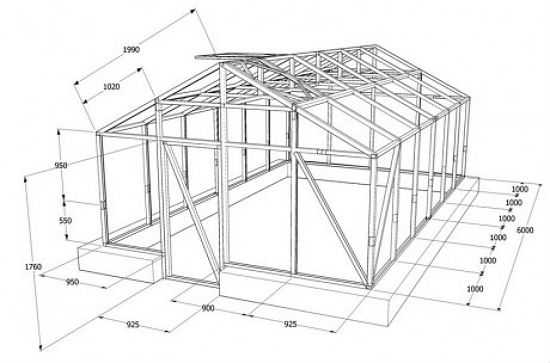

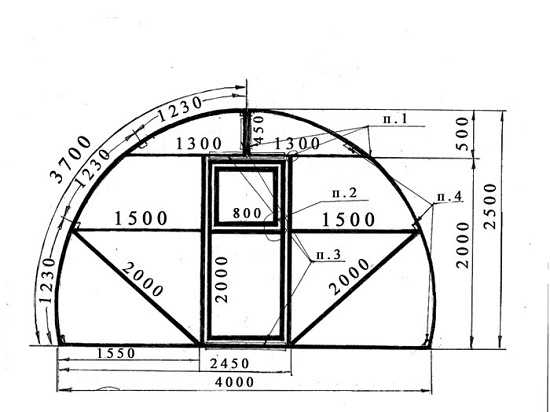

Чертеж самодельной теплицы из поликарбоната, оптимально — взять готовый типовой проект и доработать его, исходя из индивидуальных требований

Теплица своими руками – от теории к практике

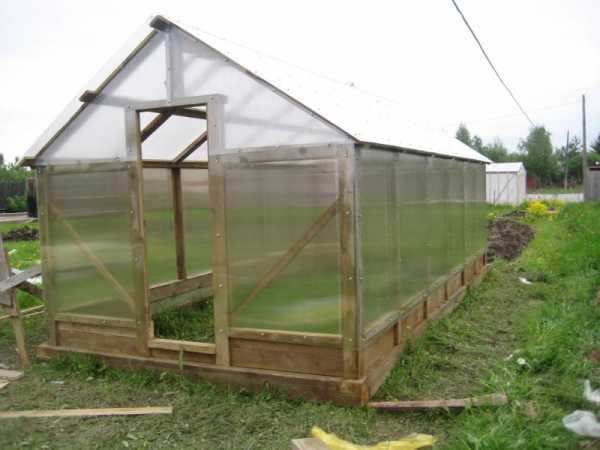

У нас будет самодельная теплица из дерева 3*4 м, под двускатной крышей, общая высота 2,6 м + фундамент из бруса 100*100 мм. Каркас будем делать из брусков 50*50 мм. Далее, поэтапная инструкция, как правильно сделать теплицу.

Как сделать фундамент

Площадку очищаем от растительного мусора, камней, корней. Делаем разметку: по углам забиваем колышки, натягиваем веревку, проверяем геометрию разметки, диагонали должны быть равны. Снимаем мягкую почву, слой 200-400 мм по всей площади котлована (можно только по периметру, чтобы сформировать траншею шириной 150-200 мм). Дно выравниваем, если высокие грунтовые воды застилаем геотекстилем, это сдержит заиливание. Засыпаем щебень 100-200 мм, песок 100-200 мм, трамбуем. От внешнего размера периметра в углах отступаем 100 мм, забиваем арматуру, длиной 700 мм, углубляем на 400-500 мм в землю.

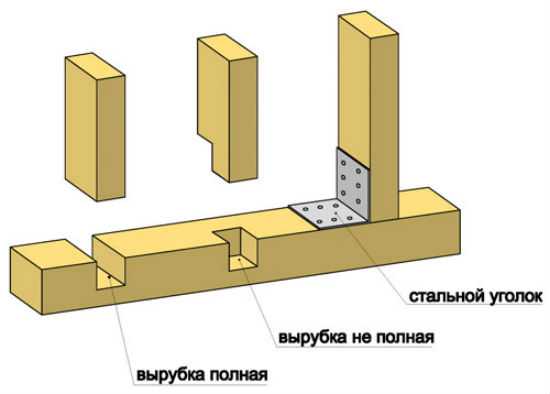

Торцы брусков 100*100 мм запиливаем, делаем выемку 100 мм по длине, 50 мм по ширине. Варим самодельный раствор, в пропорции 1:1 битум+отработка, хорошо промазываем дерево со всех сторон, дополнительно оборачиваем полиэтиленом, рубероидом. На площадке вкладываем запиленные торцы бруса друг в друга, проверяем угол 90о, внутренняя часть должна упираться в забитую арматуру. Просверливаем 2 бруса насквозь, стягиваем анкерными болтами, дополнительно укрепляем оцинкованными уголками на саморезах.

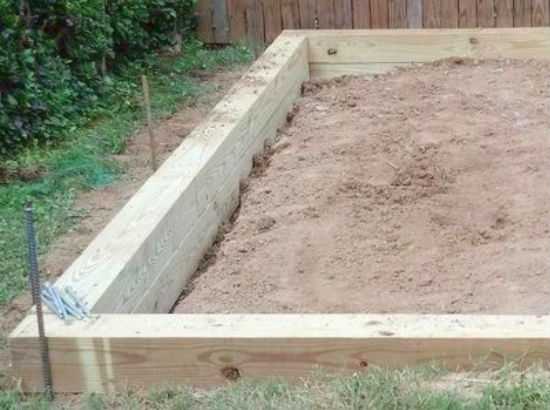

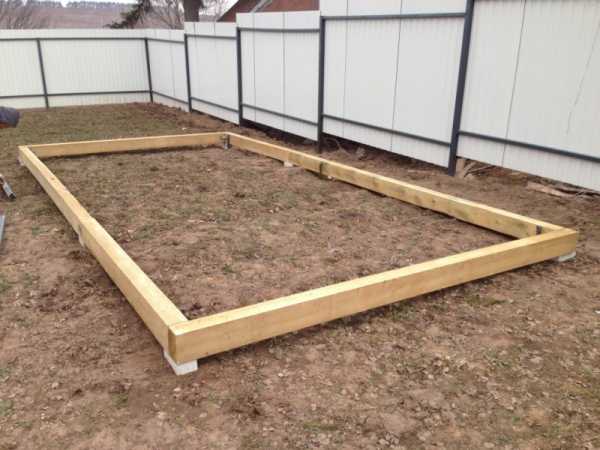

Как сделать фундамент из бруса

Каркас

Собрать каркас можно двумя способами:

• сделать фронтоны, бока, фермы на земле и затем установить на основание;
• поэтапно собирать теплицу на площадке – этот способ наиболее предпочтителен для самодельных теплиц, каждую деталь можно подогнать по месту.

Важно: Все деревянные элементы необходимо пропитать порозабивающим составом и антисептиками.

Как сделать вертикальные стойки для самодельной теплицы

Устанавливаем угловые вертикальные стойки – брус 50-100*50-100 мм, высотой 2-2,1 м. Можно использовать:

• металлические стаканы для бруса, их заранее крепят к фундаменту;
• сделать запилы;
• зафиксировать опоры на оцинкованные уголки.

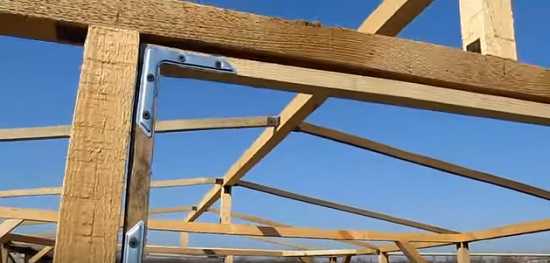

Для прочности выпиливаем брусок длиной 1 м, срезаем края под углом, делаем укосины.

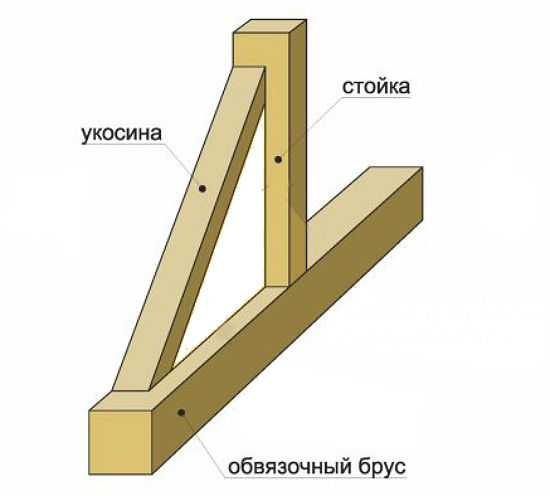

Пример, как сделать укосину

Устанавливаем промежуточные стойки, рекомендованное расстояние друг от друга 1,5-2 м, но с учетом формата укрывного листа, сотовый поликарбонат шириной 2100 мм, значит стойки должны аккурат попадать под край листа. Для прочности лучше установить опоры через каждый метр.

Проверяем вертикальным отвесом геометрию опор, далее делаем верхнюю обвязку, которая скрепит каркас. Делим вертикальную стойку по высоте на 2-3 части, устанавливаем поперечные элементы, крепим на уголки саморезами.

Стропильная система

Фермы лучше сделать на земле, затем установить на каркас. Расстояние между стропилами 600-1000 мм, на самодельную теплицу длиной 4 м потребуется 5 шт, 2 торцевые, 3 промежуточные.

Нарезаем нижний пояс, брус 5 шт. по 3 м, центральный перпендикуляр – 5 шт. по 0,5 м. Делаем Т-образную деталь. Берем брус, прикладываем к готовому элементу, отмечаем угол, запиливаем. Снова прикладываем, размечаем другой конец, отрезаем. По данному шаблону делаем остальные стропильные ноги. Собираем деревянную ферму на саморезы.

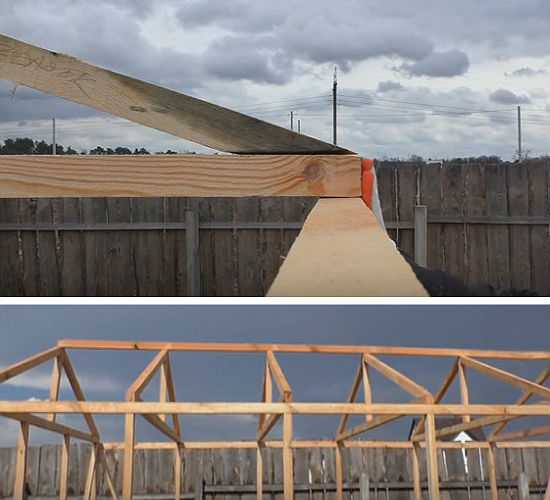

Самодельные теплицы, фото как сделать простейшую ферму из дерева

Устанавливаем фермы на каркас, равняем заподлицо с каркасом, фиксируем на оцинкованные уголки. Сверху делаем конек.

Теплицы своими руками, на фото, как установить стропильную систему

Форточки и двери

В самодельной теплице следует поддерживать определенный микроклимат, оптимальная влажность 70-90%, температура 20-40^оС. Поэтому необходимо сделать форточки. Выпиливаем 4 бруса по размеру проема, стягиваем по периметру на скобы, устанавливаем петли и крепим к каркасу. Лучше их оснастить автоматическими подъемниками, можно купить готовый механизм либо сделать самому.

Для полноценного проветривания площадь форточек должна составлять 25% от общей площади самодельной теплицы

Двери устанавливаются с фронтона, для зимних самодельных теплиц рекомендуется пристроить тамбур. Размер двери:

• ширина – 700-900 мм;
• высота – 1900-2000 мм.

Каркас делается по тому же алгоритму, что форточка, для усиления добавляем 1-3 поперечных перекладины. Далее замеряем внешний периметр, добавляем 3-5 мм, с каждой стороны, делаем раму для двери. Вкладываем готовые элементы друг в друга, устанавливаем петли, монтируем готовую конструкцию на фронтон.

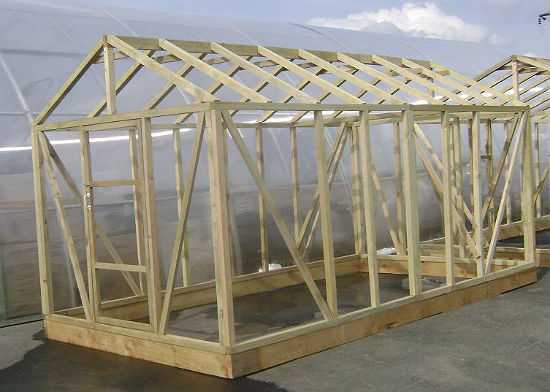

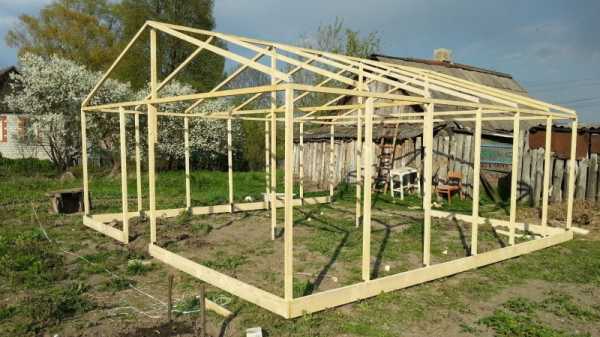

Как самому сделать теплицу, готовый каркас

Обшивка поликарбонатом

Листы режем в размер, сначала крепим на крышу, затем обшиваем бока. Крепить можно 2 способами:

• Стык в стык через соединительную планку с заглушкой, края на термошайбы.
• Внахлест на 100 мм, на термошайбы.

На фронтонах карбонат и каркас делаем заподлицо, с боков листы должны быть больше на 50 мм. Как сделать поликарбонат на крыше:

• на коньке соединяем через угловой пластиковый профиль, можно изготовить самодельный конек или полоски оцинкованной стали, согнутой вдоль под нужным углом;
• нижний край должен быть с нависанием около 100 мм, которые заделываем специальной перфорированной лентой.

Посмотрите интересный способ, как обшить самодельные теплицы из поликарбоната, на видео умелец делится своим опытом, как лучше закрепить листы.

Так же посмотрите инструкцию, как сделать теплицу своими руками, на видео подробно рассказаны этапы строительства самодельной арочной конструкции из арматуры.



setroom.ru

чертежи, выбор фундамента, советы как крепить материал, а также видео и фото инструкции, как сделать теплицу своими руками

Теплица своими руками может быть сделана из любого материала: дерева, металла, полипропиленовых труб, старых оконных рам. В качестве укрывного материала можно использовать сотовый поликарбонат либо полиэтиленовую пленку.

Очень распространенный вариант на сегодняшний день – поликарбонатный парник с металлопрофильным каркасом. Именно о таком самодельном сооружении сегодня пойдет речь – ниже приведено пошаговое руководство по его строительству.

Строим теплицу своими руками

Для возведения самодельных теплиц и парников лучше выбирать теплый сухой день в начале или конце лета. Работать будет комфортнее, а результат получится более качественным.

Проектирование, составление чертежей, сметы

Прежде чем преступить к проектированию теплицы своими руками, следует ответить на несколько пунктов:

• Размер и геометрия участка, отведенного под строительство – форма, размеры самодельного парника.
• Наличие строений, деревьев рядом со строительной площадкой – высота сооружения, особенности кровли.
• Предназначение парника, летний или зимний, под культуры какого типа будет использоваться – наличие/отсутствие отопления, особенности вентиляции, систем освещения, полива, характер строительных материалов.
• Финансовые возможности.
• Технические возможности и собственные навыки работы с инструментом – способ крепления деталей самодельной теплицы между собой.

Обратите внимание: эскиз не обязательно полностью рисовать самостоятельно. Если есть фото, полностью подходящее под ваши представления о теплицы – используем его. Надо только внести собственные пометки относительно размеров, желаемых материалов, характера самодельной отопительной системы, если она должна быть.

Делаем металлопрофильную теплицу своими руками, на фото постройка, укрытая поликарбонатом

Следующий этап – чертеж самодельной теплицы из поликарбоната. Пред тем, как приступить:

• высчитываем точные цифры длины, высоты, ширины.
• Для самодельных построек, имеющих площадь большую, чем 7 м², выясняем снеговые, ветровые нагрузки на конструкцию. Для этого понадобится знать средние цифры нагрузок по региону, высоту будущего сооружения, вид материала, из которого оно будет возводиться.

Обратите внимание: проекций самодельной теплицы из поликарбоната чертим столько, сколько нужно чтобы отобразить все отличающиеся стороны. Идентичные рисуем в одном экземпляре, с пометкой о дублировании при монтаже. Не забываем выставить все размеры, отметить узлы соединения деталей.

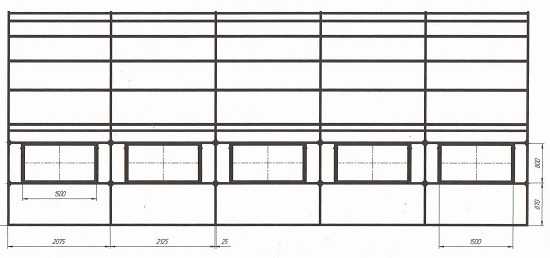

Как сделать теплицу своими руками: проекция боковой стороны

И последний этап работы на бумаге – составление сметы. Сверяясь с чертежами выписываем, каких материалов и сколько понадобится. Самодельный список должен иметь примерно такой вид:

• Профиль металлический 20 х 40 мм – Х м.
• Профиль металлический 20 х 0 мм – Х м.
• Брус сосновый 120 х 150 мм – Х м.
• Закладные детали – Х шт.
• Поликарбонат (210 х 600 мм) – Х листов.
• Песчано-цементный раствор – Х м³.
• Метизы стальные – Х шт. и т. д.

При подсчетах учитываем объем возможного брака (ок. 5%) и неизбежные потери во время монтажа самодельной теплицы своими руками. Метизы каждого вида берем из расчета: необходимое базовое количество + 5 шт. Также можно обсчитать смету, чтобы была ясна примерная сумма, которая понадобится на закупку материалов.

Как самому сделать теплицу: проекция торцевой стороны

Монтаж фундамента самодельной теплицы

Самодельная теплица из профильной трубы, о монтаже которой сегодня идет речь, будет устанавливаться на ленточный фундамент. Поэтому сначала приступаем к подготовке строительной площадки. Она будет заключаться в следующем:

• Снятие слоя дерна по всей площади, где будут вестись работы.
• Выравнивание поверхности. Углубления засыпаем, выпуклости – срываем.
• Разметка. Надо сделать двойной контур при помощи шнура, натянутого на колышки.

Далее – копка фундаментных траншей. Если самодельный парник имеет площадь до 10 м² — углубляемся в землю на 30 см. Все что больше – 45-50 см. Ширина откапывается до 30-35 см. Стены траншей должны быть строго вертикальными, дно ровным.

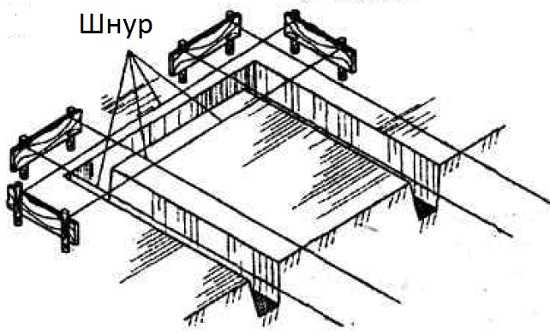

Как сделать теплицу своими руками: схема двухконтурной разметки под фундамент

Обратите внимание: самодельный ленточный фундамент обязательно следует армировать. Только способ вязки армопояса отличается от того, который применяется при строительстве домов, дач, крупных беседок. Там он – полноценный, из четырех толстых арматурных прутков, переплетенных более тонкими. Здесь это вертикально воткнутые в дно траншей стальные штыри (15-20 мм) высотой 30 см, которые по внешнему контуру охватываются толстой проволокой.

Как правильно сделать теплицу: забетонированные закладные детали

По краям траншей устанавливаем самодельные щиты опалубки высотой 20 см. Снаружи они должны быть стянуты проволокой или подперты кольями, т. к. бетон будет оказывать распирающее действие на опалубку. На дно отсыпаем песчаную подушку (10 см) и щебень (15 см). Сверху устанавливаем самодельный армопояс, описанный выше. Также надо позаботиться о будущем креплении бруса обвязки – для этого в фундаментные ямы вертикально устанавливаем закладные детали или анкерные шпильки.

Делаем теплицу своими руками, видео организации основания из металлического уголка.

Для заливки фундамента замешиваем раствор. Его состав стандартный: 3 части песка + 1 часть цемента. Вода – до достижения массой состояния густой сметаны. Этот этап надо пройти как можно быстрее, так как бетон имеет короткую жизнеспособность. Раствора в опалубку заливаем столько, чтобы он не доходил до края примерно на 5 см. сверху все затягиваем целлофановой пленкой. Проводить разопалубку и приступать к дальнейшему строительству можно через три-четыре дня.

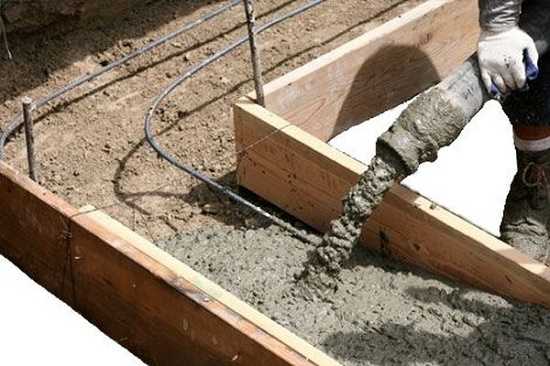

Сборка самодельной теплицы, фото заливки фундамента

Установка самодельной обвязки и сборка каркаса

На фундамент монтируем обвязку. Ее можно сделать из бруса прямоугольного сечения – например, 120 х 150 мм. Брус устанавливается при помощи закладных деталей или анкерных шпилек, ранее забетонированных в фундамент. Под него обязательно настилаем полосу рубероида или любого другого влагозащитного материала. Саму древесину предварительно пропитываем антисептическим и гидрофобным составами.

Самодельная теплица, из дерева делается обвязка на фундамент

Гайки затягиваем очень плотно, но не до такой степени, чтобы они вдавливались в древесину, нарушая тем самым целостность защитного слоя, образованного пропитками. Через двое суток после окончания установки домашней теплицы своими руками проверяем качество затяжки гаек — дерево усыхает, уменьшаясь в объеме, крепление ослабевает. Закручиваем метизы до нужного состояния.

Обратите внимание: самодельные арки каркаса и горизонтальные профили основания прикручиваются к обвязке винтами. На каждую арку достаточно одного винта с каждой стороны, для горизонтальных профилей – по одному примерно каждые 50 см. Отверстия в металле сверлятся отдельно, до начала монтажа.

Дуги можно купить уже готовыми или согнуть самостоятельно. Далее — как сделать теплицу своими руками, на видео описывается строение и работа трубогибочного станка.

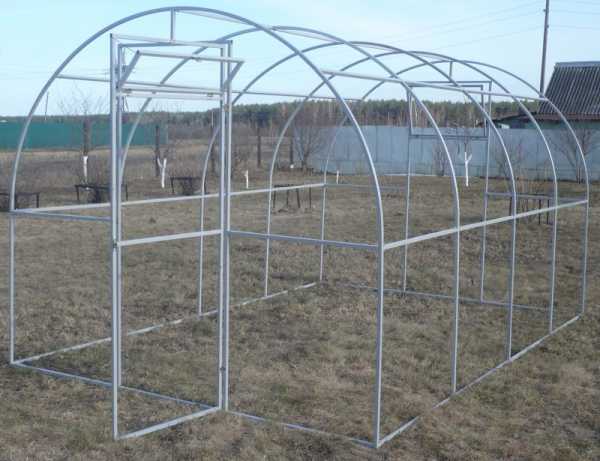

Каркас самодельной теплицы начинаем собирать с промежуточных арок. Работать удобнее втроем: двое держат арки по сторонам, третий сначала выравнивает их по уровню, а потом начинает крепить детали к основанию. Промежуточные горизонтальные профили к аркам можно приварить, притянуть винтами или зажать хомутами-крабами. Способ крепления выбираем тот, который будет наиболее удобным.

Способы соединения деталей

Торцы лучше собрать отдельно, на земле. К дугам прикрепляем все перемычки, делаем входные/вентиляционные проемы, прикручиваем петли. Работаем обязательно на ровной площадке, периодически прикладывая к конструкции уровень, чтобы избежать перекосов. Самодельные стенки поднимаем, устанавливаем на место.

Сборка торцов самодельной теплицы

Монтаж поликарбоната

Поликарбонат на самодельную теплицу начинаем монтировать с торцов. Чтобы не возиться с раскройкой берем прямоугольные листы и прикладываем, а затем прикручиваем к каркасу. Потом начинаем обрезать излишек по краям и в проемах. Это наиболее быстрый способ. Остальные листы просто перекидываем через парник, по низу обрезаем лишнее, приступаем к закреплению укрывного материала.

Наглядный пример как сделать теплицу своими руками, на фото отображен процесс монтажа поликарбоната

Обратите внимание: поликарбонат нельзя прикручивать обыкновенными саморезами, для этого следует использовать термошайбы с шурупами, обеспечивающие герметичное соединение. Шурупы вкручиваем вертикально, плотно затягивая. Стыки листов сводим специальными соединительными профилями, по краям устанавливаем торцовочный профиль.

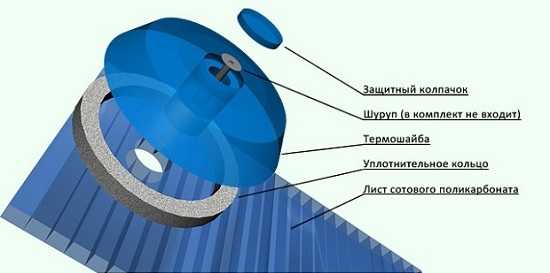

Термошайба, использующаяся для монтажа поликарбоната

Самодельные теплицы из поликарбоната, на видео представлен процесс сварки двускатного парника. Работа производится в закрытом помещении, конструкция устанавливается на фундамент уже в собранном виде.
