Трехходовые краны для отопления

Трехходовой кран для отопления и его особенности

Чтобы создать комфортную температуру в отапливаемом помещении, необходимо грамотно распределить потоки воды в контуре обогрева. Например, иногда вода в контуре слишком горячая, поэтому ее можно разбавить остывшей водой, взятой из обратки. Эту и подобного рода функции выполняют элементы запорно-регулирующей арматуры, в частности, трехходовой кран для отопления. Благодаря перераспределению жидкостей, удается добиться нужной температуры теплоносителя, подаваемого к радиаторам отопления.

Таким образом, можно перечислить основные функции трехходового крана:

регулировка температуры теплоносителя, поступающего на радиаторы, посредством его смешивания;

перераспределение потока теплоносителя в системе.

Конструкция и принцип работы

Регулировочный трехходовой кран конструктивно состоит из следующих элементов:

металлический корпус;
затвор, в котором имеются проходные каналы;
3 патрубка. Два из них предназначены для подключения холодной и горячей воды, а третий — для выхода теплоносителя (в зависимости от вида крана назначение патрубков может отличаться).

Принцип работы трехходового крана в системе отопления заключается в следующем. Предполагается, что к распределительному крану подводятся жидкости от отопительного котла и от обратки. В зависимости от положения крана, через него будет проходить теплоноситель разной температуры:

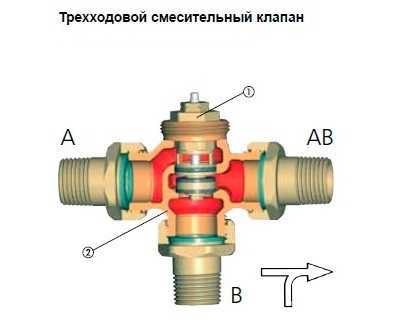

Устройство и принцип работы трехходового крана

При полностью открытом положении крана горячий теплоноситель будет поступать к радиаторам отопления. Его температура будет соответствовать температуре в котле.
При полностью закрытом кране к радиаторам будет подаваться остывшая вода от обратки.
Если установить какое-то промежуточное положение затвора, вода будет смешиваться. Так можно регулировать ее температуру.

Разновидности трехходовых кранов

Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.

Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:

Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.

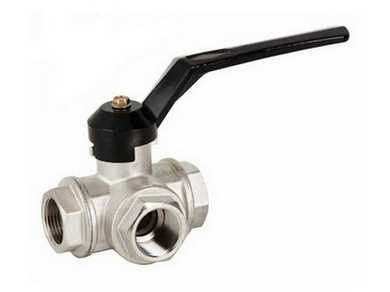

Ручной шаровой трехходовой кран

Совет: Не пытайтесь разобрать кран, так как это не предусмотрено его конструкцией. Механическое воздействие приведет к поломке устройства.

Материал корпуса

Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.

По способу монтажа

С помощью муфт.
Фланцевое соединение.
Сварной тип соединения.

Шаровый.
Конусный.
Цилиндрический.

Трехходовой кран для домашнего отопления может различаться по способу управления:

1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.

2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

Трехходовой кран с электроприводом

В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.

Трехходовой кран с сервоприводом

Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.

На заметку: Сервоприводом может быть оснащен почти любой трехходовой кран, но рекомендуется использовать для этой цели только специально предназначенную для этого арматуру. Она адаптирована для установки на ней электропривода.

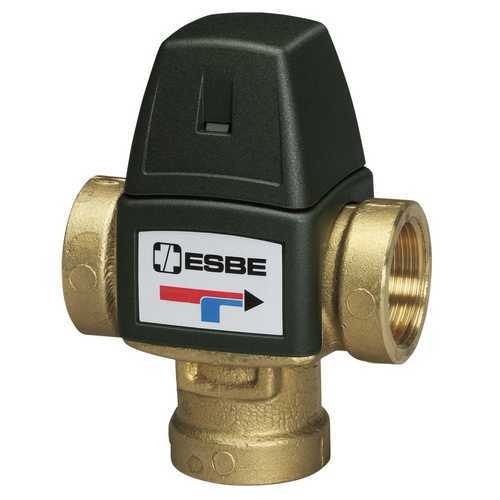

Распределительный кран с терморегулятором

Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.

При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.

Трехходовой кран для системы отопления с терморегулятором

Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.

Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.

Особенности выбора

Для обеспечения максимальной отдачи от отопительного трехходового крана, необходимо его правильно подобрать. Для этого следует придерживаться некоторых рекомендаций:

Диаметр крана должен соответствовать диаметру трубопроводов. В этом случае не будет страдать пропускная способность контура, а монтаж будет произведен без использования переходников;
Тип соединения должен соответствовать имеющемуся. Например, штуцерное соединение невозможно будет согласовать с фланцевыми разъемами крана;
Заранее необходимо решить, будет ли на кране монтироваться сервопривод;
Не покупайте бытовые трехходовые краны для систем с высокими показателями давления теплоносителя. Для таких систем существует специальная арматура. Такие же ограничения рекомендуется соблюдать, если диаметр трубопровода превышает 4 см.

Кран трехходовой нержавеющий. Принцип работы крана шарового

26 Окт Кран трехходовой нержавеющий. Принцип работы крана шарового

Posted at 09:13h in справочник by AISI304

Как правильно выбрать кран из нержавеющей стали? Какие его особенности и на что обращать внимание при покупке?

Принцип работы

Весьма очевидно, что трехходовой кран шаровой нержавеющий составляет часть линейки запорно-регулирующей арматуры. В отличии от двух или трех составных, данный кран позволяет перераспределять поток жидкости в нужном направлении. На каждом кране сверху нарисованы красные стрелки. Они обозначают направление движения жидкости внутри изделия. Благодаря им вы всегда сможете догадаться, как правильно устанавливать кран.

Разновидности кранов нержавеющих

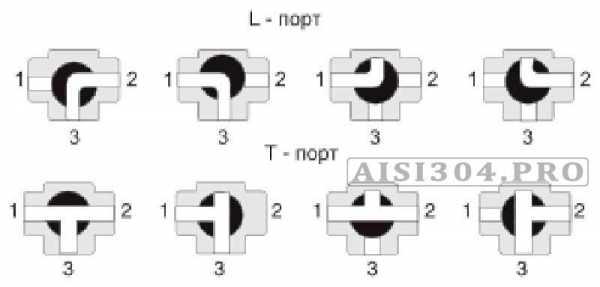

Даже визуально можно понять, что конструкция трехходового крана напоминает тройник резьбовой, в котором установили поворотный механизм. Разделяют два вида кранов:
— Г-порт
— Т-порт
Ниже будет представлена фотография, на которой изображен принцип действия каждого из видов. Поэтому, вы уже сами определяете под свои потребности, какой из них вам подходит больше всего. В любом случае. внутри каждого из них предусмотрено наличие шара, с помощью которого и происходит изменение потока жидкости из одной трубы в другую. Что касается присоединения к трубе, то данные краны изготавливаются исключительно с внутренней резьбой по стандарту ГОСТ. Есть конечно исключения, но они уже касаются кранов трехходовых по стандарту DIN или SMS. Но это специфические изделия и про них мы не будем говорить.

Управление кранов

По умолчанию все краны изготавливаются для «ручного» управления, то есть на них стоит обычная ручка-рычаг. Но некоторые производители пошли дальше и приделывают к кранам еще специальную подставку для электроприваода. Это позволяет управлять краном уже элктро или пневмоприводом. Если вам нужен именно такой, то советуем лишний раз переспросить у менеджера, какой именно сейчас есть кран на складе – с площадкой для привода или без. Так как из-за разной поставки партии продукции, могут быть и разные краны.

Основные особенности

Прежде всего вам необходимо заглянуть в раздел с технической информацией, чтобы ознакомится с габаритными размерами данного изделия. Его можно найти по данной ссылке. Далее будем подбирать необходимые диаметр. А размерный ряд у нас обширный и состоит из: Ду 6, 8, 10, 15, 20, 25, 32, 40, 50. Как видим, есть между чем выбрать.

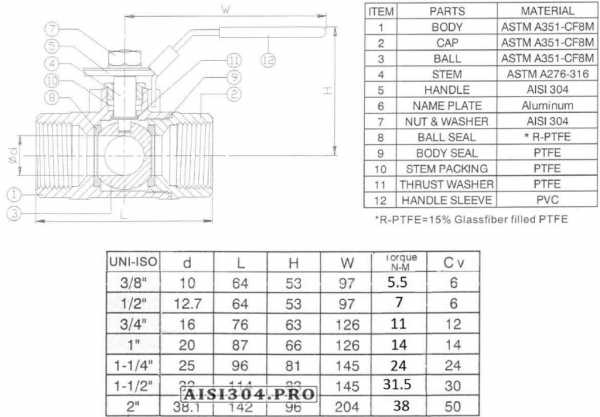

Таблица с размерами

Далее определяемся с типом изделия – Г-порт или Т-порт (см. картинку с описанием выше). И в последнюю очередь определяемся с маркой стали. Будет это нержавеющая сталь AISI304 или AISI316 решать вам, а точнее нужно точно знать какая именно будет рабочая среда в трубопроводной системе. Ну а от марки стали будет напрямую зависеть и цена крана трехходового нержавеющего.
Выбрать и купить кран трехходовой из нержавеющей стали можно в разделе «Кран трехходовой». Если у вас еще остались вопросы, то наши менеджера постараются на все ответить. Свяжитесь с ними по электронной почте или телефону.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Свяжитесь с нами удобным для вас способом

КАРТА ПРОЕЗДА НАПИШИТЕ НАМ ПОЗВОНИТЕ НАМ

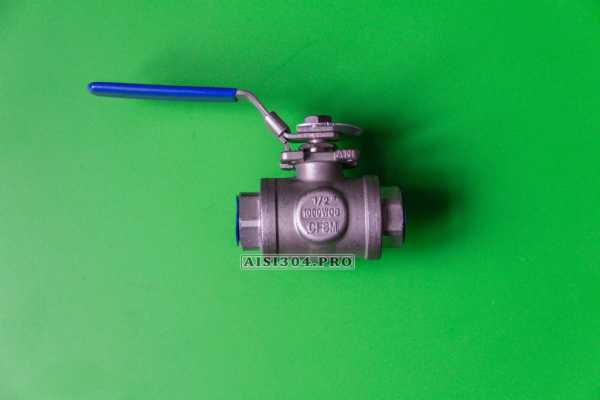

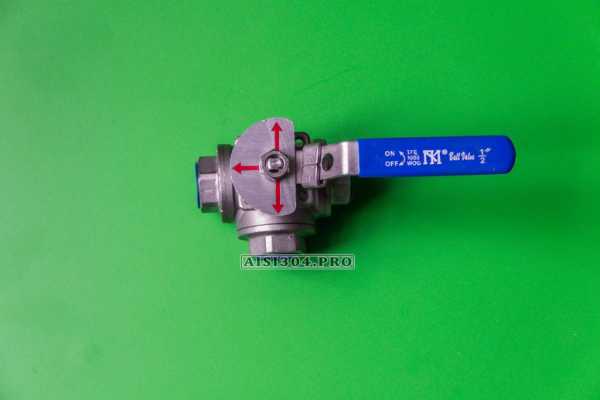

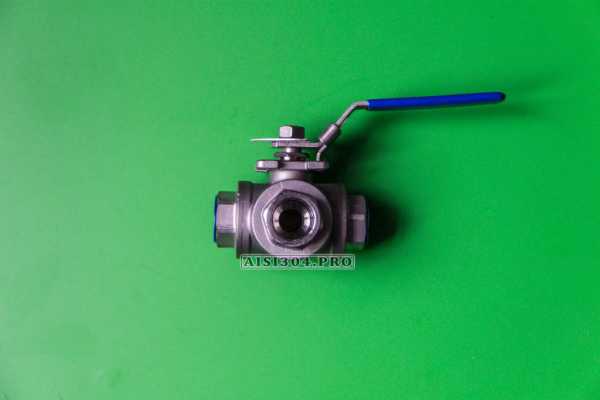

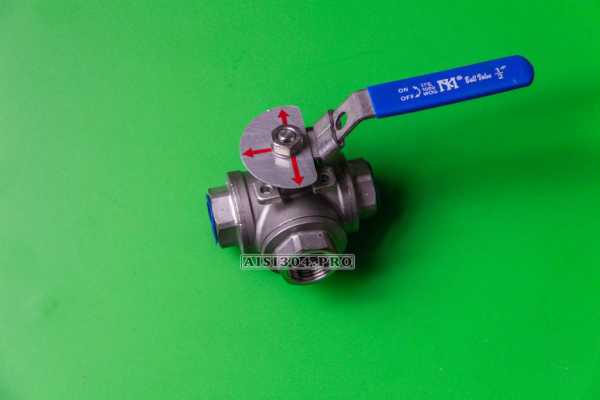

Кран трех ходовой нержавеющий Ду 15 AISI316: фото

Может пригодиться:

aisi304.pro

Виды и принцип работы трехходового крана для системы отопления — VashSlesar.ru

Во время проектирования длинных по протяжности отопительных систем нужно всегда учитывать их большой недостаток – это неравномерное распределение тепла. Это связано с тем, что теплоноситель в процессе прохождения по трубопроводу охлаждается. Для решения данной проблемы используется сложная схема, к которой трехходовой кран исполняет роль переключателя потока.

Трехходовой кран – это своеобразный тройник, который с помощью запорного механизма перераспределяет теплоноситель в системе отопления.

Принцип работы трехходового крана

Для того чтобы кран исполнял свою главную функцию, к нему одновременно подключается горячая и холодная вода. Как правило, схема подключения расположена в виде стрелок, которые показывают направления движения. При всем этом горячая вода играет роль теплоносителя, идущего от котла, который по-другому называется – подачей, а холодная вода – это обратка. В открытый кран одновременно подаются горячая и холодная вода, в результате чего ее температуры на выходе имеет усредненное значение, что возможно лишь при частично открытом вентиле. Когда устройство открыто полностью, то вещество к приборам отопления поступает напрямую от котла, что обеспечивает его максимальный нагрев. Когда запорная арматура закрыта, то к отопительным приборам может поступать только обратка.

Виды трехходовых кранов

Краны отопления данного типа на сегодняшний день существуют двух видов:

запорные
регулирующие.

Запорный применяется, чтобы переключать поток теплоносителя из одной трубы в другую, это происходит с помощью шарового приспособления. В данных моделях очень сложно осуществлять плавную регулировку из-за своеобразной конструкции запорного механизма.

В регулирующих, чтобы осуществлять точную регулировку подачи теплоносителя применяется шток. Его движение в данной модели осуществляется с использованием электромеханического механизма, и в результате открываются только необходимые каналы для подачи жидкого либо газообразного вещества. Главным элементом такого типа считается электромеханическое устройство.

Управления потоками теплоносителя

Ручное управление осуществляется с помощью простого шарового краника. По внешнему виду напоминает обычный вентиль, но с еще одним выходом. Такая арматура используется для управления ручным способом в принудительном порядке.

Для автоматической регулировки используется трехходовой клапан. В нем установлено электромеханическое устройство, которое меняет положение штока. Такой элемент подключается к термостату, и с его помощью контролирует в помещении нужный температурный режим.

В системе отопления трехходовой клапан управляет работой теплого пола, регулирует распределение тепла по этажам и комнатам, а также между отдельно стоящими строениями, если нужно отапливать нескольких отдельных помещений, например, жилой дом и теплицу.

Данные клапаны в зависимости от принципа действия бывают двух видов:

Смесительный, который имеет один выход и два входа. Изделие работает по такой же схеме как трехходовой кран. Основное назначение – это смешивание подачи горячей воды с обраткой, для получения требуемой его температуры;

Разделительный, имеет два выхода и один вход. Благодаря ему, поток вещества распределяется на два русла. Это необходимо, когда в систему подключаются конвекторы, бойлеры и пр.

Такой элемент в системе отопления, независимо от его типа, обеспечивает постоянный тепловой поток, что сопровождается постоянным движением вещества, передающего тепловую энергию, что очень важно при «минусовых» температурах. Может меняться только температура в сети. Другими словами, при применении данного типа клапана в системе, она никогда не разморозится.

Выбор крана для отопления

Перед приобретением данного устройства необходимо знать его главные технические характеристики, это:

Диаметр подключения к трубопроводу. Он может быть в пределах от 20 до 40 мм в зависимости от отопительной системы. Если нельзя найти изделие с нужным диаметром, то используются переходники.
Наличие возможности установки сервопривода, чтобы изделие работало в автоматическом режиме. Данный параметр главный, когда необходимо выбрать устройство для использования в смесительной системе водяного теплого пола.
Пропускная способность трубы – это количество жидкости, которое имеет возможность пройти через нее за отведенный промежуток времени.
