Фото винтовых лестниц – нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

Содержание

Винтовые лестницы фото

Лестница представляет собой неотъемлемую часть любого интерьера многоэтажного сооружения. В наше время можно выбрать множество видов лестниц в зависимости от материала, крутизны, схемы и цены. Особой популярностью пользуется винтовая лестница. которую вы видите на фот ниже. На этом типе мы и остановимся подробнее.

Главным преимуществом винтовых лестниц — их компактность. Они отлично вписываются в любой интерьер и устанавливаются не только внутри здания, но и снаружи.

Однако у такого вида лестниц есть и свои недостатки. Во-первых, они не совсем удобны, в плане подъема тяжелых предметов. Во-вторых, своеобразная геометрия подъема далеко не всем по душе.

Немножко из истории

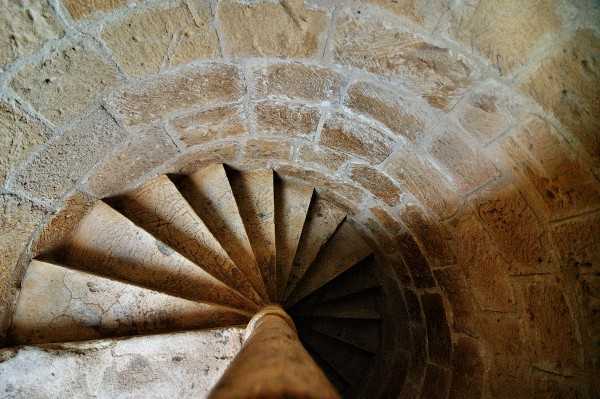

Первые винтовые лестницы появились в средневековье, как неотъемлемые элементы замков. Помимо компактности такая лестница была весьма эффективным средством обороны – враги могли подниматься только по одному из-за узкости конструкции. Более того наносить удары мечем тоже было крайне неудобно, особенно если нападавший был правшой.

Варианты винтовых лестниц

Существует пять основных типа винтовых лестниц:

Винтовая лестница первого типа состоит из клинообразных ступеней. С одной стороны они опираются на стены, а с другой- на столб. Столб обычно изготовляется из каменной кладки.

Лестницы второго типа состоят из консольных ступеней, выпирающих из опорного столба.

На фото ниже винтовые лестницы третьего типа. Они отличаются своей красотой и сложностью конструкции. У них отсутствует опорный столб. Ступеньки плотно заделываются в загнутые спиралью тетивы, которые плавно переходят в перила.

Четвертый, наиболее популярный тип, представляет собой лестницу с внутренним опорным стержнем. Зачастую стержнем служит металлическая труба.

Пятый вид появился на рынке относительно недавно. Модульные виды лестниц состоят из ряда модулей, которые соединяются под определенным углом в некоторой последовательности. Данный вид в свою очередь делится на два варианта — имеющую центральную колонну и имеющую центральный косоур.

Первый вариант подразумевает использование наборной колонны в качестве опоры ступенек. Опора краёв ступенек на близлежащую стенку или соединение их больцами увеличивает жесткость ступеньки. Во втором варианте, где имеется центральный косоур, ступеньки закреплены напрямую к модулям.

Материалом для таких модулей служит металл либо дерево. Ступеньки же делаются из дерева, камня, стекла или металла.

Возможность монтажа модульной лестницы в любом уголке вашего дома, регулировка высоты и длины модулей, угла поворота — делают эту модель уникальной.

Также стоит отметить простоту конструкции, а, следовательно, и монтаж данного варианта лестниц.

Требования к конструкции

Для правильного монтажа винтовых лестниц важно, чтобы будущее место под лестницу выполняло несколько требований. Самым главным требованием есть широкий проем — не менее 2000 мм. Это позволит установить не только лестницу, но и ограждения с поручнями. Слишком узкий проём может привести к травмам при использовании лестницы.

Если винтовая лестница будет использоваться в качестве основной, то проступь делается – 900 мм, в другом случае – 500 мм будет вполне достаточно.

Длина ступеней

При расчете длины ступеней следует руководствоваться следующим правилом – длина в два раза меньше диаметра лестницы. Но следует заметить, что часть длины уйдет на опорный винт и на перила.
Ступени в винтовых лестницах расположены друг над другом. Поэтому еще одна часть ступени теряется. Реально для ходьбы остается около 60 см. Нужно отметить, что увеличение длины ступеней за счет увеличения диаметра лестницы с нецелесообразно.

Расчёт лестничной конструкции

При заказе винтовой лестницы в магазине, все необходимые измерения выполнят специалисты. В случае если вы все-таки решились сделать лестницу собственноручно, ниже представлены нужные вам расчёты.

Винтовая лестница – это конструкция, требующая особых точных подсчетов. Большинство расчётов производятся из соображений безопасности. В своем подавляющем большинстве лестницы имеют ширину 80 – 90 см.

Предположим, ваша конструкция будет 3 м высотой и 90 см шириной, диаметр опоры данной конструкции – 25 см.

Сначала вычислим общий диаметр для этой лестницы. Он представляет собой сумму диаметра опоры плюс удвоенную ширину ступеньки:

2*0,9+0,25=2,05 м.

Далее нужно найти радиус окружности, показывающей путь подъёма человека. Рассчитывается как сумма диметра опоры и ширины ступеньки деленная пополам: (0,9+0,25)/2=0,575 м.

Рассчитаем число ступеней на 1 поворот. Средняя ширина ступени делится на ранее вычисленный радиус окружности:

2*3,14*0,575/0,2=18,055

Далее нужно рассчитать высоту ступеньки. Как уже было сказано ранее, высота витка должна приблизительно равняться росту человека. Предположим средний рост человека 1.85 м , толщина ступеньки – 0,05 м. На всякий случай оставляем 10 сантиметров. Высота одного витка будет:

1,85 м + 0,05 м + 0,1 м=2 м.

Исходя из данной цифры, найдем высоту одной ступени:

2 / 18 = 0.11м.

Найдем общее число ступеней всей лестницы. Высота конструкции делится на высоту одной ступени- 3/0,11=27,3. Имеем следующее, на лестницу в 3 метра высотой потребуется 27 ступенек.

Для коррекции высоты ступени можно разделить высоту лестницы на ее множество ступеней.

Определение угла поворота зависит от ряда факторов, при этом стоит учесть местонахождение лестницы. Если она будет находиться посередине помещения, то вход и выход конструкции может быть произвольным. Если лестница будет располагаться в углу или возле стены, то нужно учесть другой угол поворота, а также высоту потолка.

Угол варьируется в пределах 270 -360 градусов. Причем 360 возможно в первом случаи.

Но нужно учитывать что, винтовая лестница с градусом 360 более сложна в установке и конструкции.

Материалы

Каждая часть лестницы сделана из своего материала. Ступени могут быть деревянными или металлическими. Материалом для таких ступеней служит дуб или бук. Опорный столб зачастую делается из алюминия. Поручни также могут быть как деревянными, так и металлическими.

Наиболее распространёнными видами есть металлические лестницы. Такие лестницы отличаются прочностью. Также за такими конструкциями довольно легко вести уход. Популярными, также есть комбинированные лестницы, изготовленные из металла и дерева.

Также весьма распространённым материалом есть нержавеющая сталь. Винтовые лестницы из нержавеющей стали просты в плане конструкции и имеют высокую степень устойчивости. Такие лестницы зачастую устанавливают на дачах, около бассейнов и в супермаркетах.

Материалом для поручней служит латунь и нержавейка. Если вы предпочитаете дерево, то дуб, ясень и бук идеально подойдут для такой цели.

Выбор лестницы

Качество модели винтовой лестницы напрямую зависит от страны-изготовителя и материала. Современный рынок может предложить варианты из разных стран, включая Италию, Францию, Германию, Китай, Польшу, Россию и Украину.

Каждый производитель имеет свои преимущества и недостатки. Естественно, что в процессе выбора товара покупатель первым делом обращает внимание на его внешний вид.
Одними из самых изысканных и качественных по праву считают лестницы итальянского производства.

Что же до отечественных изготовителей, то они могут не отличаться красотой конструкции, но это отличное сочетание цена-качество.

Отдельного внимания заслуживают лестницы китайского производства.

Шанс хорошей покупки продукции данного производителя – 50 на 50. Попадается хороший и плохой товар. Поэтому следует внимательно проверять все элементы конструкции на наличие дефектов.

Ниже мы сделали подборку фото винтовых лестниц, с которыми вы можете ознакомиться, и возможно, подобрать для себя подходящий вариант!

decorpic.ru

изготовление чертежа, расчет (фото и видео)

Каждый владелец дома стремится сделать его интерьер фешенебельным и эксклюзивным. И вдвойне приятно, когда оригинальные элементы внутреннего убранства не куплены, а сделаны самостоятельно. К примеру, в доме, имеющем несколько этажей, внимание гостей всегда привлечет стильная конструкция винтовой лестницы. А если сделана такая винтовая лестница своими руками, то это ли не повод гордиться собой? В этой статье мы изложим основные моменты изготовления и конструктивных особенностей лестниц такого типа, ознакомившись с которыми, вы сможете уверенно выбрать подходящие материалы, произвести расчеты и монтаж конструкции.

При наличии хороших чертежей собрать спираль по силам любому

Почему именно винтовая?

У каждой лестницы есть свои недостатки и преимущества. Безусловно, традиционная маршевая лестница конструктивно гораздо проще, да и расчет ее сделать легче, но беда в том, что она занимает значительную площадь помещения.

При работе необходимо аккуратно и бережно обращаться с ценными элементами, закрывать их

Разновидности винтовых лестниц

Отсюда первый аргумент в пользу винтовых конфигураций, которые компактно вписываются в небольшие пространства с низкими потолками и зрительно делают комнату выше.

Второй аргумент – цена, которая значительно дешевле маршевых конструкций, разнообразие материалов и свобода фантазии в плане дизайна и декора. Ярким подтверждением тому будет огромное количество фото авторских лестниц в интернете, которые смогут натолкнуть вас на мысль, какая именно винтовая лестница своими руками вам больше по душе.

При этом необходимо учитывать, что винтовые модели красивы, но недостаточно удобны для частого использования, перемещения габаритных предметов, мебели и т. п. Поэтому устанавливать их желательно для доступа в спальни или мансарды, но никак не в детские комнаты.

Разновидности винтовых моделей

Уже глядя на фото винтовых лестниц, собранных своими руками, можно обратить внимание, что конструктивные особенности моделей могут отличаться. Фиксация ступеней такой лестницы производится радиально. Если проанализировать горизонтальный срез такого лестничного винта на чертежах, то можно увидеть, что он бывает круглый или многоугольный. Многоугольники оптимальны, если лестница монтируется рядом со стеной. Также возле стены можно удачно спланировать полувинтовую лестницу. Собирается такая конструкция довольно просто, и если вас заинтересовал именно этот вариант, то в сети вы можете найти хорошую подборку видео по данной теме, а также доступные методики расчетов для разработки чертежей.

По способам опоры ступени различают такие типы винтовых лестниц:

с опорой на стены и опорную стойку;
с защемлением в опорную стойку;
с опиранием на гнутые тетивы или ограждение;
с опиранием на опорные стойки.

Материалы для изготовления самодельных лестниц используются самые разнообразные. Легче всего в домашних условиях собрать винтовую конструкцию из дерева, но можно и использовать бетон или металлические элементы. Очень прочно выглядят представленные на фото и сварные лестницы из металла.

Сварная конструкция

Подготовка к работе

Прежде чем перейти к изготовлению винтовой лестницы своими руками, следует серьезно поработать над предварительными расчетами, замерами и чертежами. Планируя техническую часть этого элемента, следует обдумать, с какой частотой он будет использоваться, на какие функции и вес рассчитан. Ведь ажурная конструкция с перилами не позволит поднимать на верхний этаж габаритную мебель, а наличие в семье малышей потребует оснастить самодельную винтовую лестницу дополнительными элементами безопасности. Упростить такую работу помогут многочисленные фото и чертежи лестниц в интернете. Можно воспользоваться и материалами нашего сайта, где представлено пошаговое видео подготовительных работ и примеры расчетов конструкций.

Выбор материала для конструкции

Как уже говорилось, винтовая лестница своими руками чаще изготавливается из дерева. Именно этот материал позволяет удачно оформить цветовую гамму изделия в тон интерьеру, обладает хорошими показателями прочности, долговечности и отличается простотой в обработке и последующем уходе.

Бетонный пролет

Изготовление чертежа лестницы

Пользуясь образцами на фото, изготовить своими руками чертежи для винтовых лестниц достаточно просто.

Главное в этом процессе – максимально точные замеры и расчеты деталей будущего элемента интерьера.

Пользуясь обучающим видео, произвести самостоятельные расчеты параметров ступеней лестницы достаточно легко. Важно помнить, что высоту следует измерять по углам. Если же уровни отличаются, то ориентируются по самой большой, а затем ступени подгоняют под уровень.

При расчете винтовой лестницы своими руками следует учитывать 6 главных моментов:

оптимально удобная ширина лестницы – 0,9 м. Таким образом, диаметр лестницы должен равняться сумме ширины 2-х ступеней плюс диаметр центральной стойки;
лестница будет безопасной и комфортной, если удвоенная высота подступенка в сумме с проступью будет составлять около 620 мм, т. е. равняться стандартному шагу;
для хорошей опоры стопы высота подступенка должна равняться 150 мм, а ширина проступи – 300 мм. Если эти размеры изменить, то при подъеме или спуске человек будет сбиваться с шага;
самые удобные углы подъема – это углы от 23 до 37°;
оптимальное расстояние между уровнем потолка и первой ступенью должно составлять около 2 м. Такой размер сделает удобным подъем людям с ростом выше среднего;
лестничный марш своими размерами должен равняться ширине выхода на лестничную клетку или быть больше него.

Далее следует этап приобретения материалов или заготовок для изготовления тетив, ступеней, балясин, стоек и т.п.

Дерево для этих элементов лучше всего комбинировать. К примеру, балясины, ступени или поручни можно изготовить из качественного натурального бука или дуба, а опорную стойку и тетивы – из ели.

Лестница из сосны — демократичный вариант

Приобретенные материалы могут использоваться в строительстве не ранее, чем через 3 суток пребывания в помещении с комнатной температурой. За это время они отдадут лишнюю влагу и станут пригодными к обработке.

Процесс монтажа лестницы

Для наглядности предлагаем посмотреть, как производится монтаж винтовых лестниц своими руками на видео. Эти детальные съемки, дополненные приведенной ниже инструкцией, помогут вам получить ответы на все вопросы и помочь в создании своего маленького шедевра.

Типовой порядок монтажа винтовой лестницы

Название материала	Величина водопоглощения, %	Термостойкость, 0С
Керамогранит	0,05	300
Камень	3	270
Резина	1	100
Керамика	18	250

Пользуясь этой инструкцией, следует учитывать, что готовые винтовые лестницы имеют множество конфигураций, каждая из которых отличается особенностями сборки. Поэтому на практике необходимо использовать только те чертежи и расчеты, которые соответствуют вашей задумке и соответствующим материалам для изготовления изделия.

Тщательно продумайте все варианты лестницы для вашего дома, внимательно изучите фото интересующих вас моделей, перепроверьте точность расчетов, используйте только качественные материалы, и собственноручно собранная винтовая лестница будет радовать вас и вашу семью долгие годы.
Если этот материал стал вам полезен или вызвал вопросы, просим оценить или прокомментировать его в полях, расположенных ниже.

Загрузка…

makeladder.com

Винтовая лестница своими руками: расчет и технология монтажа

Оглавление:
Винтовая лестница своими руками: как рассчитать параметры лестницы
Как сделать винтовую лестницу: последовательность и тонкости работ

Знание теории, плюс умение работать современным инструментом – по сути, это все, что необходимо для того, чтобы проект «винтовая лестница своими руками» нашел свое воплощение в жизнь. Если первое можно приобрести, то опыт приходится наживать годами, и другой человек вряд ли сможет здесь вам помочь. В этой статье мы поговорим о теоретической базе знаний, которая приблизит вас к заветной мечте соорудить в своем доме красивую винтовую лестницу. Вместе с сайтом stroisovety.org мы освоим азы проектирования подобных конструкций и технологию их сборки.

Винтовая лестница своими руками фото

Винтовая лестница своими руками: как рассчитать параметры лестницы

Без расчетов в этом деле не обойтись. Знаете к чему приводит халатный подход к делу? Совершенно верно – как минимум к некрасивому готовому изделию. Именно по этой причине этапу проектирования винтовой лестницы следует уделить особое внимание. Сложного здесь ничего нет, даже несмотря на обилие цифр, приведенных ниже. Для наглядности понимания этого процесса рассмотрим простой пример с тремя исходными данными – высота между полом первого и второго этажа (пусть будет 3м), диаметр центральной стойки (0,2м) и ширина лестничного проема (нормальное и комфортное передвижение обеспечивается длиной ступени не менее 1м). Вот с этими исходными данными и предстоит поработать. Начнем самого главного – требований, которые выдвигает конструкция винтовой лестницы. Их не много.

Не должно быть никаких подступенок – вертикальный элемент будет просто мешать передвижению по лестнице, падать с которой не очень приятно.
Середина ступени, а вернее ее ширина, в этом месте не должна быть менее 20см.
Диаметр средней опорной стойки не должен быть меньше 5см – этим условием обеспечивается надежность крепления ступеней к опоре.
Высота витков спирали. Не хотите пригибаться при ходьбе по винтовой лестнице? Тогда расстояние между витками должно быть больше человеческого роста. Если говорить в цифрах, то более двух диаметров винтовой лестницы.
Полный оборот витка лестницы должен содержать в себе не менее 12 ступеней.
Размеры винтовой лестницы фото

Теперь что касается непосредственного решения вопроса, как рассчитать винтовую лестницу? Здесь, по сути, придется определить основные монтажные параметры, к которым можно отнести высоту между ступенями, угол их поворота и количество, диаметр лестницы и тому подобные важные моменты, без которых обойтись невозможно. В общем, движемся дальше.

Общий диаметр – здесь просто 0,2м (диаметр центральной стойки)+1+1м (две длины ступеней или две ширины винтовой лестницы)=2,2м.
Радиус траектории движения человека – общий радиус винтовой лестницы (0,2+1м) просто делим пополам. В нашем случае получаем 0,6м.
Количество ступеней на один виток лестницы. Без формулы здесь не обойтись – 2ПR/ø. Где «П» это 3,14, «R» – радиус траектории движения человека, «ø» – диаметр центральной стойки. Опять же, в нашем случае получается 2*3,14*0,6/0,2 =18,84. Полученный результат округляем в большую сторону до целого значения и получаем 19 ступеней на один виток.
Высота ступеней. Здесь придется условно принять высоту витка – как правило, это рост человека плюс толщина ступени. Для примера возьмем 2,05см – делим этот размер на количество ступеней в витке и получаем нашу высоту ступни: 2,05/19 = 0,11м
Теперь найдем общее количество ступеней: 3м/0,11м = 27,3 шт. Здесь округляем в меньшую сторону и получаем ровно 27 ступеней.
В завершение найдем общий угол поворота ступеней – ширину ступени (пусть будет 36,1см) умножаем на их количество 36,1*27 = 974,7см.
Как рассчитать винтовую лестницу

А дальше, как говорится, дело техники, и техника эта, в общем-то, несложная – как вы уже поняли, дальше речь пойдет о непосредственном монтаже винтовой лестницы.

Как сделать винтовую лестницу: последовательность и тонкости работ

Итак, размеры винтовой лестницы мы вычислили, теперь дело за малым – изготовить отдельные элементы и собрать их в единую конструкцию. Чем мы и займемся дальше. Вопрос, как изготовить винтовую лестницу, будем решать комплексно или, если говорить по-другому, то по месту. В такой ситуации последовательность ее монтажа будет несколько отличаться от сборки секционной конструкции. Мы пойдем другим путем – сначала изготовим металлический каркас для лестницы, а потом обошьем его, например, древесиной.

Изготовление и установка центрального столба. Понадобится стальная труба – для начала к ней следует приварить опорную пятку. Лучше сделать ее круглой, а отверстия в ней просверлить крест-накрест. Прежде чем приступать к сварочным работам, лучше всего выполнить разметку места установки – перенести проем в потолке на пол, найти его центр, приложить к нему опорную пяту и заранее заготовить в полу отверстия под анкерные винты. Теперь можно приваривать пятку и грунтовать конструкцию. После того как опорная конструкция будет готова, ее можно будет устанавливать и крепить к полу капитально.
Монтаж винтовой лестницы фото
Теперь изготавливаем ступени – для них идеально подходит профильная труба, но как вариант можно использовать и стальной уголок. Здесь можно пойти двумя путями – заготовить сразу все ступеньки и впоследствии закрепить их на центральном опорном столбе, а можно все делать по месту. Лично мне больше нравится первый вариант – так сказать, массовое производство. Изготовили одну ступень, прикинули, как она стоит на месте и, если все нормально, сняли с нее размеры, нарезали заготовку, после чего собрали сразу все необходимые ступени и приступили к непосредственной их установке. В значительной мере облегчит дело предварительная разметка – понадобится определиться не только с высотой установки каждой отдельно взятой ступени, но и с ее местоположением относительно оси опоры. В общем, учесть нужно градус поворота. Во всем остальном сборка винтовой лестницы, а вернее установка ступеней, проблем не вызывает – приставляем верхнюю ступень, привариваем ее к центральной опоре и фиксируем их противоположные края с помощью длинных трубок, которые впоследствии станут элементом парапета. Идеальным решением будет трубка, соединяющая одновременно две ступени – заодно она послужит и ребром жесткости.
Конструкция винтовой лестницы фото
Следующий этап работ, который предусматривает решение вопроса, как сделать винтовую лестницу, это обшивка каркаса деревом – наибольшие проблемы здесь вызовет центральный столб. В принципе, его можно и не обшивать древесиной, но тогда придется оставить и другие элементы каркаса необшитыми – например, балясины. В такой ситуации все, что от вас потребуется, это обшить деревом ступени и перила, что не так уж и сложно сделать.
На завершающем этапе работ по изготовлению винтовой лестницы своими руками выполняется лакировка или покраска ее деревянных поверхностей. В принципе, правильнее будет сделать этот этап работ немного ранее – так сказать, сначала изготовить все деревянные элементы, потом покрасить их и уже в готовом виде установить на каркас. В таком случае отсутствует риск вымазать лаком или краской металлические элементы конструкции. Кстати, перед обшивкой также нужно будет позаботиться о декорировании металлических элементов лестницы, которые остаются на виду.
Как сделать винтовую деревянную лестницу фото

И напоследок добавлю только одно – приступая к решению вопроса изготовления винтовой лестницы, следует тщательно продумать каждый свой шаг. Нужно представить в уме всю последовательность выполнения работ вплоть до самых мелочей – от начала и до конца. Следует понимать, что самым важным элементом подобных конструкций является каркас. От него зависит все – и то, насколько хорошо винтовая лестница своими руками будет выдерживать нагрузки, и, естественно, ее внешний вид. И еще одно – не спешите собирать конструкцию капитально. Для начала смонтируйте ее, как говорят монтажники, вприхватку. И только после того, когда удостоверитесь в правильности сборки и идеальности форм конструкции, каркас можно будет капитально проваривать, после чего зачищать все сварные швы, грунтовать металл и приступать к его декорированию.

Автор статьи Александр Куликов
