Ворота из профильной трубы своими руками: чертежи и эскизы

Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.

Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.

Виды ворот из профильной трубы

Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:

  1. В виде решётки.
  2. Обшитые сайдингом, деревом либо профнастилом.

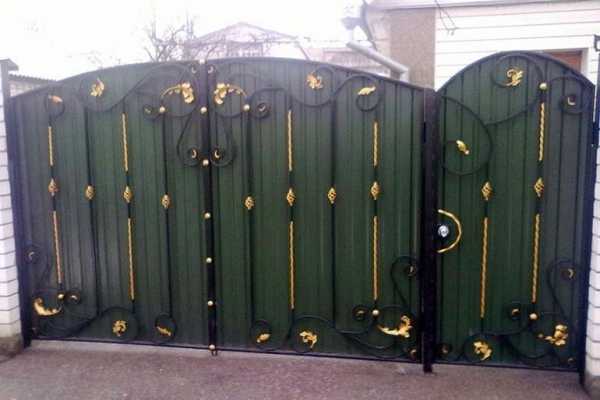

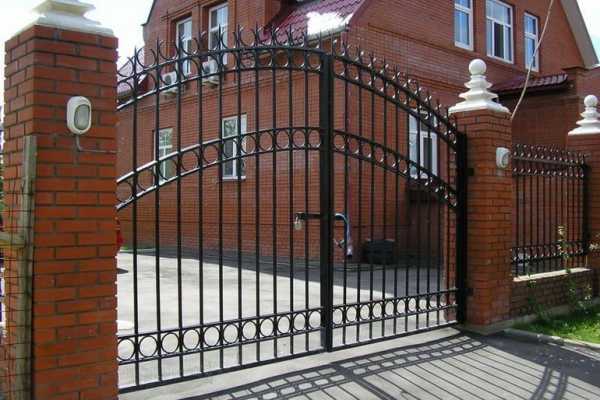

  3. С элементами ковки.
  4. Ажурные.

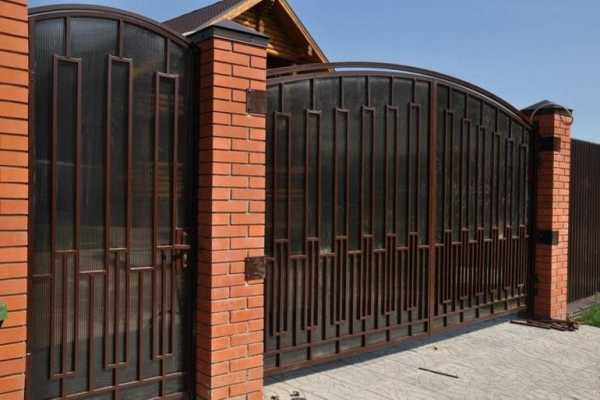

Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.

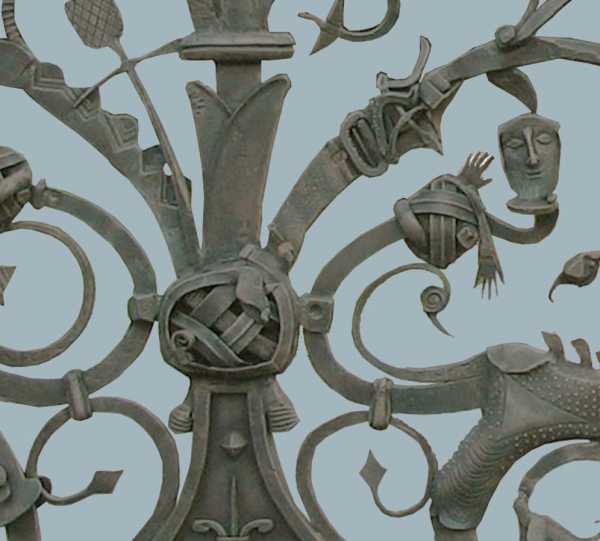

В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.

Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.

Выбираем профильную трубу

Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.

Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.

Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:

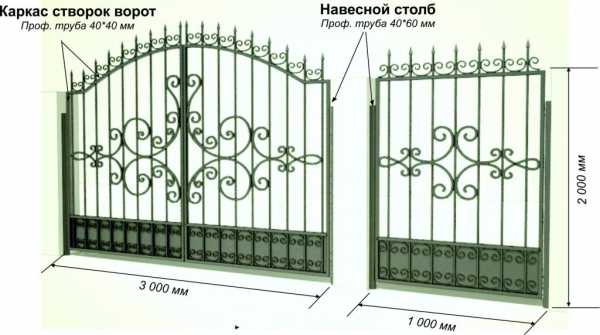

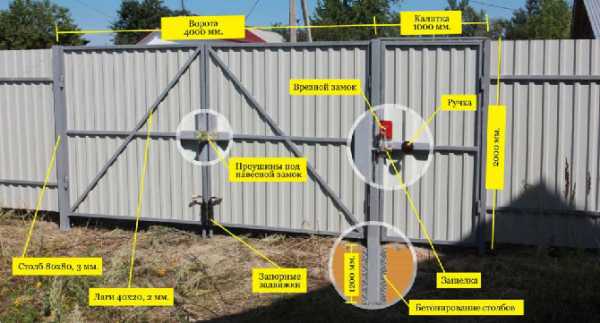

  • Для изготовления опор — 80*80 мм.
  • Для рамы — 60*40 или 40*20 мм.
  • Для перемычек — 40*20 или 20*20 мм.

Толщина стенок металлической трубы не должна быть менее 2 мм.

Для выполнения сварочных и монтажных работ также понадобятся:

Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.

Процесс изготовления ворот из профильной трубы

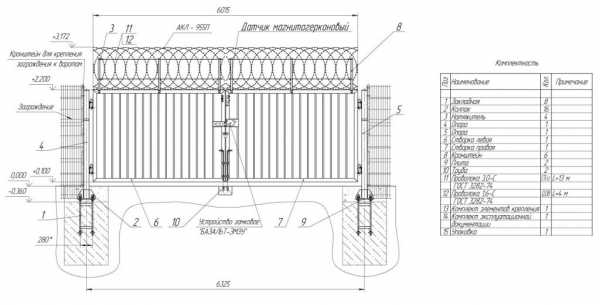

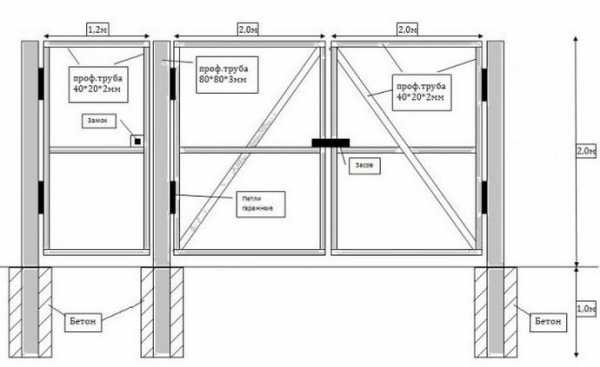

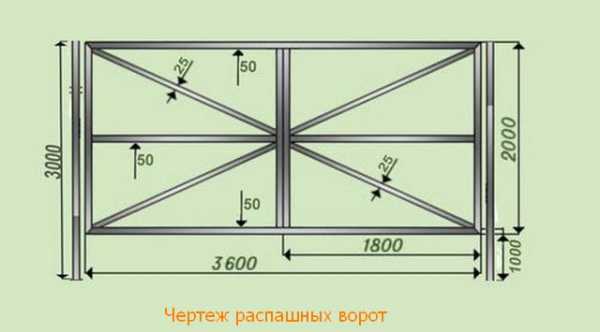

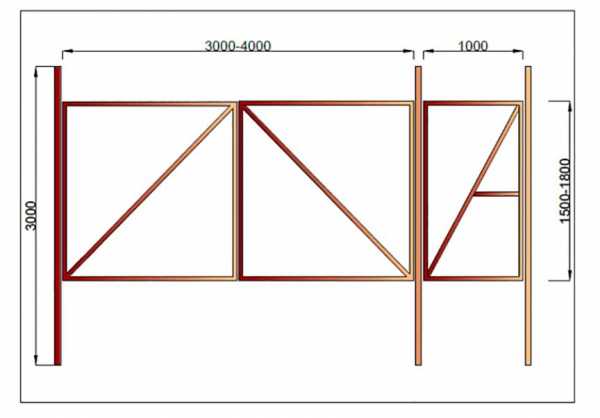

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

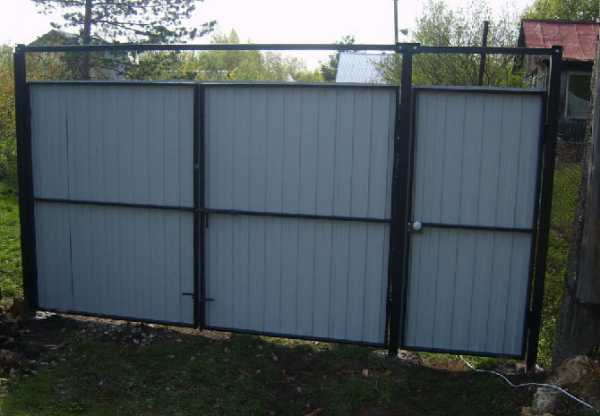

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

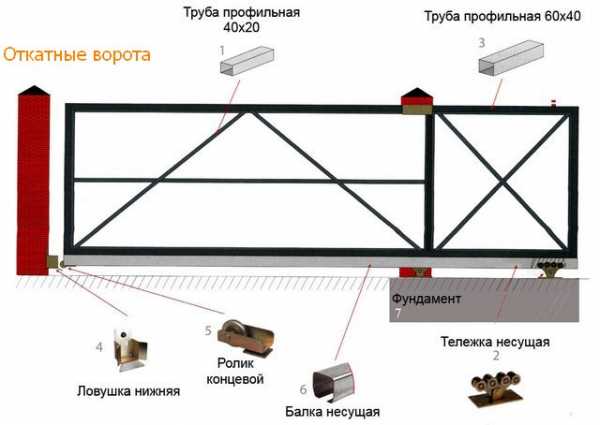

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

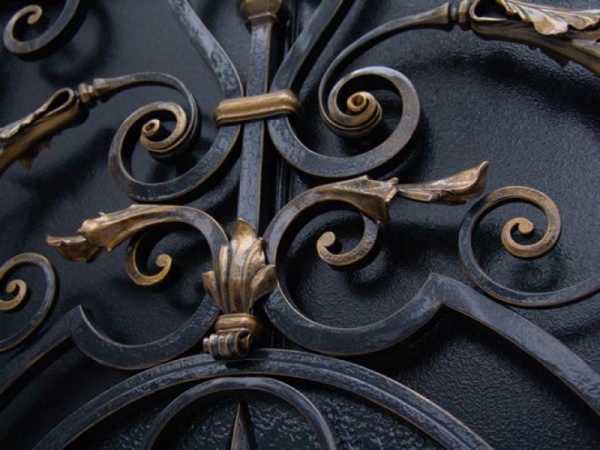

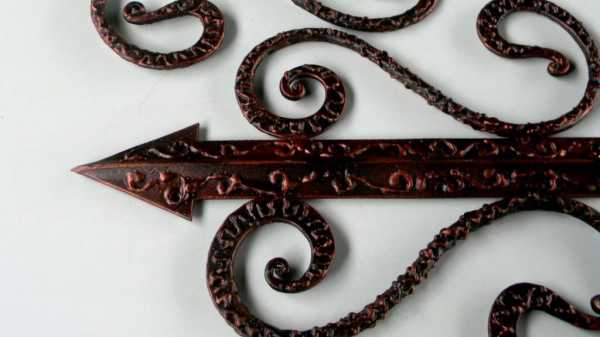

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.

Видео:

Сварочные работы

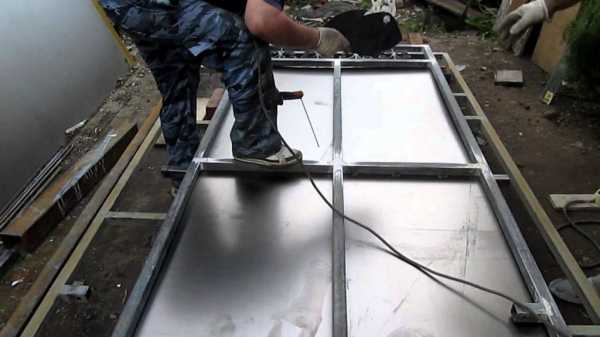

Поэтапно сварка ворот из профильной трубы производится следующим образом:

  1. Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
  2. Сваривается каркас ворот из профильной трубы.
  3. Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
  4. Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.

После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.

Установка вертикальных опор

При выполнении данной операции потребуется соблюдение следующих условий:

  • Установить опоры строго вертикально.
  • Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.

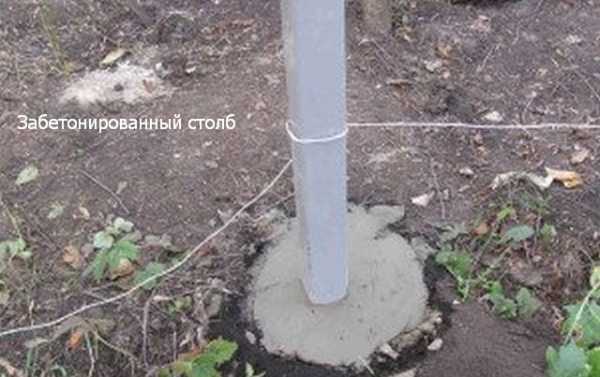

  • Тщательно забетонировать подземную часть опоры.

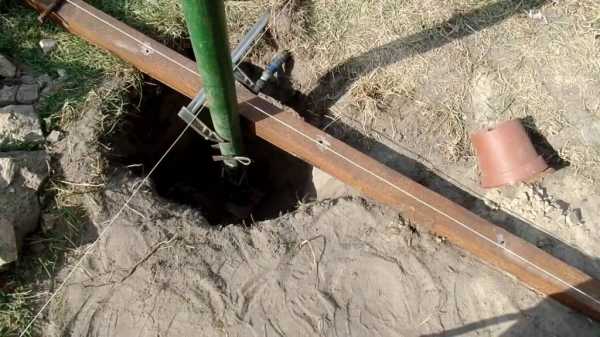

Прежде всего следует отметить расположение ямок, глубина  которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.

После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.

После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.

Видео:

Установка раздвижных ворот

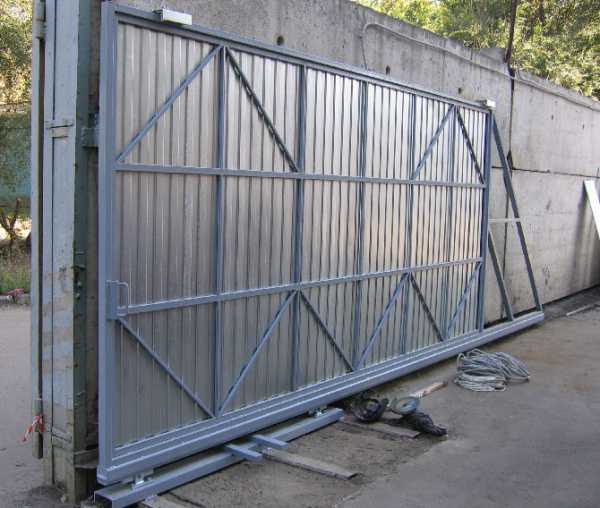

Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.

Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.

К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.

После того как ворота будут установлены идеально ровно, необходимо приварить верхние ролики. Концевой ролик также устанавливается после тщательного выравнивания конструкции с применением строительного уровня.

Видео:

Заключение

Как правильно сварить ворота из профильной трубы рассказано в статье. Если работа выполняется впервые и нет опыта сварочных работ, то рекомендуется изготовить простейшую конструкцию распашного типа.

При использовании качественных материалов и при неспешном, аккуратном выполнении каждого этапа работ, самостоятельно изготовленные ворота будут служить долгое время.

Загрузка...

plavitmetall.ru

Ворота из профильной трубы своими руками: расчеты и алгоритм

Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

  • низкая стоимость;
  • высокая прочность и при этом небольшой вес;
  • удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

  • Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
  • Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
  • При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

  1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
  2. Продумать обшивку и цветовой тон каркаса.
  3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
  4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
  5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Алгоритм подготовки и монтажа таких ворот:

  1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
  2. Далее необходимо согласно чертежу, разметить и нарезать металл.
  3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
  4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
  5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
  6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

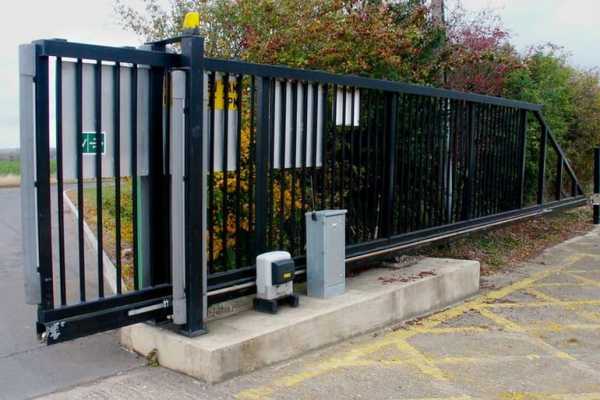

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

  • Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
  • Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
  • Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

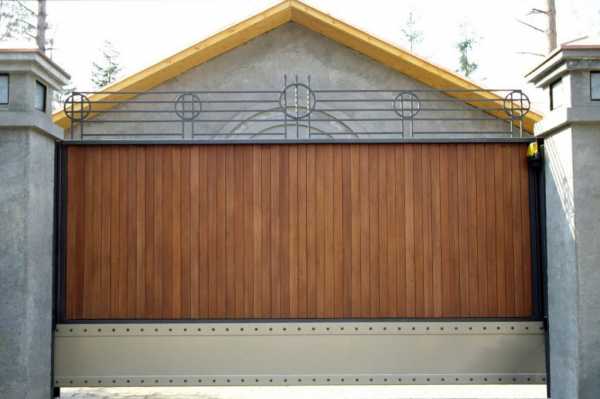

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

infotruby.ru

Ворота из профильной трубы своими руками

Въездные ворота с металлическим каркасом для частного дома или дачи – практичная конструкция, которую при наличии навыков выполнения слесарных и сварочных работ можно изготовить самостоятельно. Наиболее простым решением является использование стальной профильной трубы с квадратным или прямоугольным поперечным сечением. Эти металлоизделия пользуются популярностью, благодаря сочетанию небольшой массы погонного метра с хорошей прочностью, обеспечиваемой четырьмя ребрами жесткости.

Какие размеры сечений профильных труб подходят для изготовления каркаса ворот?

Для разных элементов металлоконструкции используют изделия разного размера сечения:

  • Опоры. Для устройства опорных столбов приобретают самые массивные изделия с сечением 80х80 или 100х100 мм.
  • Рама. Для крупногабаритных конструкций приобретают прямоугольные трубы с сечением 60х40, 50х50, 40х40 мм, для небольших калиток – 40х20 мм.
  • Ребра жесткости. Для изготовления вертикальных, горизонтальных и диагональных перемычек используют профтрубы небольшого сечения – 40х20 или 20х20 мм.

Для проведения сварочных работ и обеспечения надежности конструкции необходимо приобретать профтрубы с толщиной стенки не менее 1,5-2,0 мм.

Внимание! Для изготовления каркаса стандартных ворот своими руками подходят профильные трубы с продольным сварным швом. Для тяжелых крупногабаритных ворот желательно использовать бесшовные трубные изделия.

Подготовка к изготовлению и монтажу ворот

Перед началом грунтовых работ и изготовления ворот из профильной трубы необходимо выбрать конструкцию, сделать чертеж, определить сортамент труб и рассчитать требуемое количество, приобрести материал, подготовить инструмент.

Выбор конструкции

Существует множество конструктивных вариантов ворот – с одной или двумя створками, с калиткой или без нее, распашные или откатные. Если ворота должны защищать участок от посторонних взглядов, то каркас обшивают металлопрофилем, поликарбонатом или деревянной вагонкой. Декоративные конструкции изготавливают с фигурными изделиями, выполненными из стального прута горячей ковкой или холодной гибкой. Заполнение может изготавливаться из сетки или решетки.

Наиболее популярный вариант ворот с каркасом из профильной трубы – распашная двустворчатая конструкция с калиткой. Опорные столбы могут быть дополнительно соединены верхним прогоном. В этом случае высоту расположения верхней перемычки определяют, в зависимости от высоты транспорта, который будет заезжать через ворота.

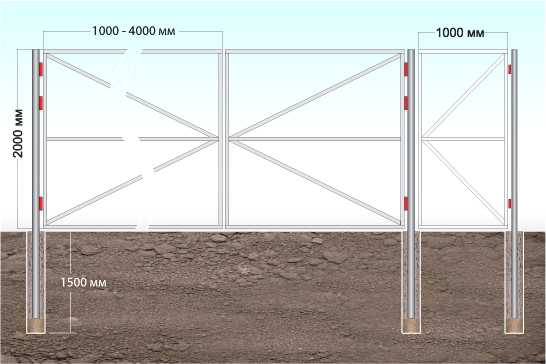

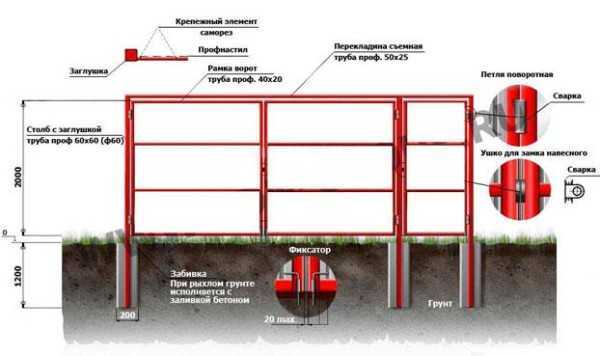

Построение чертежа ворот из профильной трубы

При проектировании конструкции учитывают:

  • Возможность свободного проезда легкового автомобиля. Суммарная длина створок должна быть не менее 3 м. Если планируется проезд грузовых машин – не менее 3,5 м. Стандартная высота створок – 1,6-2,0 м.
  • Свободный проход в калитку. Ее стандартная ширина – 75-100 см. Высота калитки не должна отличаться от высоты ворот более чем на 20 см.
  • Наличие свободного места для открытия распашных створок. Если такого места нет, то останавливаются на откатном или подъемном вариантах.

Просто и быстро составить чертеж ворот из профильной трубы можно с помощью типового варианта, на который наносят размеры, скорректированные с учетом места расположения конструкции.

Совет! При расчете расстояния между краями опор учитывают зазор, необходимый для фиксации петель и поворота створок.

Приобретение материалов и подготовка инструмента

Для изготовления ворот можно приобрести профтрубы из «черной» углеродистой стали или оцинкованные. Трубы из «черной» стали стоят дешевле оцинкованных, но требуют обязательной обработки антикоррозионными составами. Обычно их грунтуют и покрывают эмалью. Более надежным вариантом, с точки зрения коррозионной стойкости, являются трубные изделия, внутренняя и наружная поверхность которых покрыта защитным цинковым слоем.

Помимо труб, приобретают навесы для створок ворот и калитки, фиксаторы, ручку, материал для заполнения и при необходимости саморезы по металлу для его крепления, составы для антикоррозионной обработки, электроды.

Для проведения работ по изготовлению и монтажу ворот понадобятся: лопата, сварочный аппарат, углошлифовальная машина («болгарка»).

Пошаговая инструкция по изготовлению распашных ворот с каркасом из профильной трубы

После изготовления чертежа и приобретения материалов приступают к изготовлению ворот.

Земляные работы

Для опор готовят ямы глубиной примерно 1 м. На их дно засыпают щебнево-песчаную подушку. После установки в ямы на подготовленную подушку опоры проверяют отвесом и бетонируют.

Подготовка труб к монтажу

Трубы нарезают в соответствии с чертежом. Изделия из «черной» стали очищают от следов ржавчины и зачищают от заусенцев. Все заготовленные отрезки раскладывают по профилям и размерам.

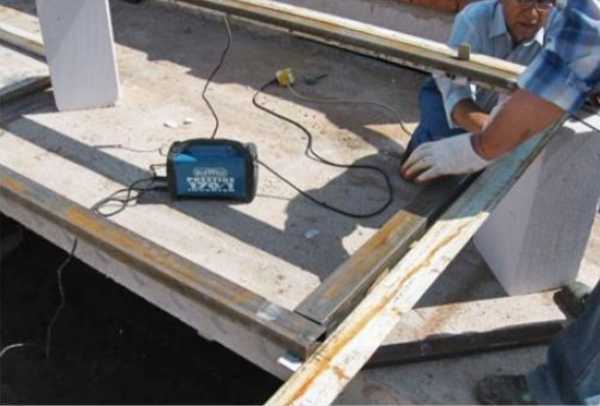

Сварка каркаса

Для проведения работ по сварке каркаса готовят ровную площадку, освобождают ее от легко воспламеняющихся предметов.

Этапы работ:

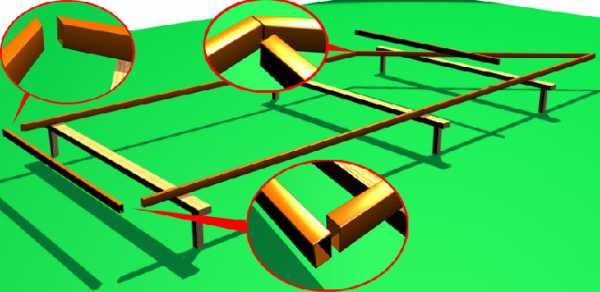

  • Раскладываем заготовки в конструкцию с проверкой прямых углов между элементами каркаса после прихватки.
  • Прихватываем перемычки.
  • После проверки диагоналей полностью свариваем каркас из профильной трубы для распашных ворот.

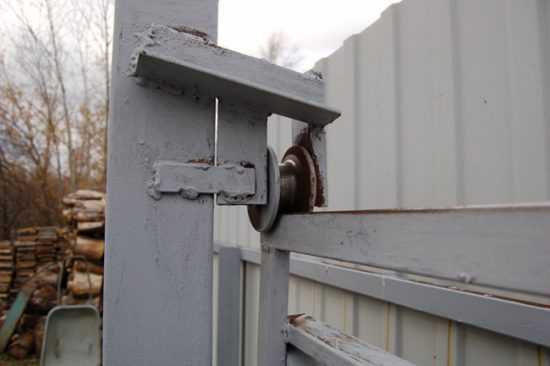

  • Нижние части навесов привариваем к опорным столбам на расстоянии 15-20 см от верхнего и нижнего краев створки.
  • Верхние части навесов привариваем к створкам.

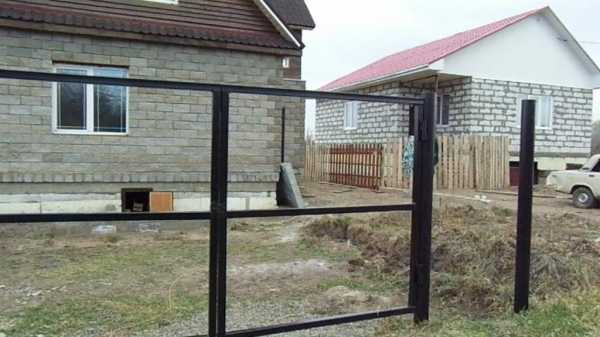

  • Навешиваем каркасы на нижние части петель и проверяем их на открывание.

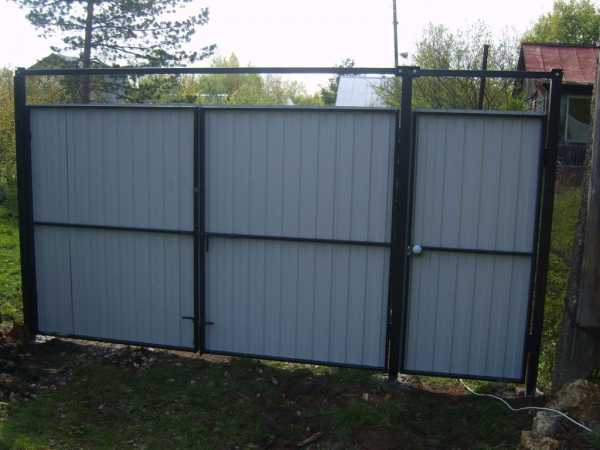

После изготовления каркаса на него монтируют материал обшивки. Бюджетным и практичным вариантом для ворот из профильной трубы, изготавливаемых своими руками, является профилированный стальной лист с полимерным покрытием. Пример на фото:

Цвет покрытия подбирают, в зависимости от общего оформления здания и участка. Использовать для обшивки обычный гладкий стальной лист толщиной 1,5-2,0 мм не рекомендуется.

Профнастил крепится к каркасу с помощью кровельных саморезов с резиновыми прокладками, обеспечивающими плотное прилегание обшивки к профтрубе и предотвращающими попадание влаги между ними. Закрутка саморезов не требует особых навыков, а при необходимости их можно раскрутить и демонтировать профлист без повреждения его поверхности.

spbrmk.ru

чертежи, фото и видео » VeryDveri.ru

Ворота из металла надежны и прочны, имеют достаточно высокую стоимость, половину из которой составляет оплата за выполнение работы. Рассматривая альтернативные варианты конструкций въездных ворот, можно попробовать изготовить прочные ворота из профильной трубы собственными руками. Такую работу под силу выполнить мастеру, обладающему знаниями и мастерством по сварке. В этой статье – все о том, как правильно сварить металлические ворота, подробные чертежи, фото и видеоматериалы по изготовлению конструкции ворот.

Выбор материала для изготовления ворот и набор необходимых инструментов

Ворота очень удобно и выгодно делать из профлиста, чему есть мотивированные объяснения:

  • Материал отличается достаточной прочностью.
  • Профлист не обладает значительным весом, что позволит исключить деформацию и провисание створок ворот и калиток.
  • Возведение фундамента при устройстве ворот выполняется только под отдельно стоящие опорные столбы.
  • Ворота из металлического профиля служат надёжной защитой территории от несанкционированных проникновений, защищают участок от любопытных взглядов и надежно разграничивают территорию.

Ворота из профлиста

  • Профиль из металла имеет доступную стоимость.
  • Монтаж ворот из профлиста легко осуществить своими руками.

Для изготовления ворот потребуются строительные материалы, которые необходимо приобрести заранее. Итак, для выполнения работ потребуются:

  1. Труба металлическая профильная для опорных столбов ворот размером 100 х 100 мм.
  2. Труба размером 50 х 50 мм для изготовления каркаса створок.
  3. Труба 40 х 22 мм для изготовления подкосов и перемычек, которые обеспечивают жесткость и устойчивость створок.
  4. Профильный металлический лист для устройства обшивки ворот.
  5. Крепежные метизы.
  6. Фурнитура (петли и накладки), запорные механизмы (крючки, щеколды, защелки, замки).
  7. Отделочные материалы (если будет производиться окраска ворот).
  8. Роликовые механизмы – если предусматривается изготовление откатных створок.

Каркас ворот

При изготовлении ворот необходимо использовать следующий инструмент:

  1. Сварочный автомат и электроды к нему.
  2. Болгарка.
  3. Дрель электрическая с набором сверл.
  4. Рулетка.
  5. Строительный уровень.
  6. Уголок.
  7. Молоток.
  8. Краскопульт, малярные кисти или валики.

Схема: ворота из трубы

Этапы изготовления металлических ворот

Для изготовления прочной конструкции ворот из профильных труб следует строго придерживаться определенного плана работ, включающего несколько этапов.

  • Подготовка эскиза конструкции – очень ответственный этап, который включает разработку эскизов и проведение необходимых расчетов потребности материалов. Ошибки на данном этапе недопустимы, иначе существует опасность изготовления бракованных деталей. При разработке чертежей учитывают различные нюансы принятых конструктивных решений.
  • Приобретение и заготовка материала – на этом этапе происходит приобретение необходимых материалов, предварительная обработка труб, очистка их от ржавчины, обезжиривание металлических поверхностей бензином или растворителем.
  • Раскрой металлических деталей – по изготовленным чертежам проводится нарезка труб по размерам.
  • Монтаж опорных столбов – для установки опорных столбов требуется предварительно выкопать две ямы. Размеры ям – 50 х 50 х100 см. При монтаже столбов очень важно выставить их строго вертикально, укрепление столбов в ямах производится послойной засыпкой крупным щебнем, бутовым камнем с заливкой бетонным раствором. Полное затвердевание достигается за 3 суток.

Как устроены ворота из профильной трубы

  • Изготовление каркаса ворот (сваривание труб) – самый ответственный этап в изготовлении ворот. Необходимо периодически проверять соответствие геометрических форм и размеров, проводить промеры углов. На этом этапе укрепляются декоративные элементы и замки. После сваривания конструкций детали ворот очищают от шлака, проводится шлифовка сварных швов.
  • Монтаж петель, навешивание каркаса на опоры – эту работу необходимо выполнять с помощником, чтобы избежать перекоса створок. Вначале производится приваривание петель к укрепленным столбам, затем к каркасу.

Совет! Выполнение сварочных работ необходимо проводить в специальной защитной спецодежде.

  • Окраска конструкций ворот – перед покраской ворот следует провести предварительную обработку металлических частей грунтовкой. Такая обработка защитит ворота от преждевременного поражения ржавчиной. После высыхания грунтовочного слоя можно приступать к финишной отделке ворот. Для нанесения краски удобно использовать краскопульт, валики или кисти. Если конструкция предусматривает отделку декоративным материалом (дерево, пластик, поликарбонат, профнастил), обшивка ворот продолжается с соблюдением определенных технологий выполнения работ.
  • Декоративная отделка створок ворот – выполняется путем закрепления отделочных элементов с помощью саморезов.
  • Автоматика для ворот – монтажные работы по установке автоматики выполняются при оснащении ворот механизмами принудительного открывания створок.

Виды ворот из профильной трубы, их достоинства и недостатки

Выбор того или иного типа ворот из профильной трубы напрямую зависит от многих факторов: типа территории и особенностей ее использования; наличия различных хозяйственных построек; личных требований к декоративной отделке забора и ворот.

Механизм раздвижных ворот

Различают два основных типа ворот:

  1. Откатные – такими воротами удобно оборудовать участок, на который часто въезжают автомобили. Откатные ворота оборудуются дополнительной автоматикой, позволяющей легко и быстро открыть въезд во двор или гараж, не покидая салона автомобиля. Откатные створки никогда не травмируют автомобиль даже при самом сильном порывистом ветре; не требуется расчищать большие территории от снега, чтобы открыть ворота в особенно снежные зимы. Конструкция отличается высокой прочностью, долговечностью. Единственный минус в конструкции откатных ворот – отсутствие калитки. Что касается изготовления створок своими руками, то выполнить самостоятельно допускается лишь малую часть работ – створки приобретаются обычно в полной заводской сборке.
  2. Распашные – эти ворота не отличаются сложной конструкцией, поэтому их изготовление под силу любому мастеру. Ворота могут быть оборудованы калиткой. Для распахивания створок необходимо достаточно много свободного места, поэтому следует следить за чистотой дорожного покрытия, вовремя производить зачистку выпавшего снега. Распашные ворота не удается полностью автоматизировать. Данный тип ворот отличается монументальностью поэтому следить за качеством работ по установке и бетонированию столбов требуется с особой тщательностью. Минусом конструкции можно считать возможное провисание створок под собственным весом.

Как сварить ворота из металлической трубы: видео

Ворота из профильной трубы: фото

Facebook

Twitter

Вконтакте

Google+

verydveri.ru

виды и изготовление своими руками

Если вы решили установить на своем участке ворота, то перед вами может стать вопрос, какой тип конструкции установить проще и экономичней.

Доступность материалов, простота изготовления и установки, транспортировки и эксплуатации, это лишь краткий список преимуществ, которыми обладают ворота из профильной трубы. Для изготовления конструкции этого типа не требуется большой список материалов и инструментов, главное это умение работать со сварочным аппаратом и знание особенностей стального материала.

Почему из профиля

Главным преимуществом материала является долговечность, надежность и прочность, а главное цена. Конечно существует и ряд недостатков, но их перекрывает доступность профильных труб на рынке.

Плюсы и минусы

Врата из профильных труб имеют ряд достоинств и недостатков, на которые следует обратить внимание.

Основные плюсы:

  • Доступность и стоимость профильных труб на рынке;
  • Длительная эксплуатация;
  • Простая установка, которую можно произвести своими руками, без привлечения специалистов;
  • Надежная конструкция;
  • Возможность реализации различных дизайнерских решений, в том числе в отношении забора и калитки;

Но существуют и недостатки ворот из данного материала, к ним можно отнести следующие минусы профильных труб:

  1. Подверженность к коррозии – при постоянном контакте и взаимодействии с влажной средой, а также при проникновении жидкостей внутрь труб, существует опасность развития ржавчины;
  2. При использовании резьбовых креплений, возможно появление деформации конструкции;
  3. Большое количество необходимой краски и грунтовки, а также длительное нанесение защитных материалов.

Виды ворот

Ворота из профтрубы подразделяются на разновидности по способам открывания: раздвижные, откатные или распашные. Каждый из этих трех вариантов можно выполнить в уникальном и красивом дизайне, главное это заранее подготовить правильные чертежи для успешного монтажа и удобной эксплуатации в будущем.

Распашные

Самая легкая в установке конструкция, для её монтажа необходима только сварка и болгарка. Такие ворота устанавливаются как к забору, так и на гараж, очень легко, на обычные петли.

Раздвижные

Этот тип часто используется если решено из профиля сконструировать гаражные ворота.

Их можно установить и к обычному забору. Их так же устанавливают на роликах, они сложны в реализации, но при этом имеют большую популярность.

Откатные

Если у вас нет желания возиться с петлями или вы хотите сделать удобную для эксплуатации конструкцию, то можно установить откатное решение на роликах – это более сложно в реализации, но выглядит эффектно и удобнее чем обычные распашные ворота.

Подготовка

Перед тем как начать изготовление ворот из профильной трубы своими руками, нужно провести ряд подготовительных работ, которые позволят изготовить каркас соответствующим образом.

Для начала проведите замеры, затем приступите к составлению чертежей и только после этого приступайте к приобретению материала и монтажу.

Как рассчитать размеры конструкции

Если вы владелец автомобиля, то важно подобрать ширину, которая позволит эксплуатировать машину с удобством. Стандартной является конструкция размером 4 метра в ширину и 2 метра в высоту. Если вы устанавливаете ворота на заранее установленных опорах, то в расчетах учтите размер петель и зазор между створками, а также заранее подсчитайте расстояние между опорами ворот и калитки, если таковая предполагается.

Когда вы определились с размерами, можно приступать к созданию чертежа.

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Можно использовать готовый чертеж:

Данный чертеж ворот с калиткой, если вы её будете сооружать из другого материала, то её можно не использовать при создании чертежа.

Как выбрать профиль

Профиль применяется в различных строительных сферах, поэтому его ассортимент достаточно широк. Трубы различаются по размеру сечения, покрытию, форме и материалу из которого изготовлены: оцинкованная сталь, нержавеющая, углеродистая. Первый тип металла не подойдет для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходит.

Стали различных марок имеют разную плотность и могут использоваться в различных климатических регионах.

Так же профиль различается по технологиям производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но они имеют высокую стоимость. А сварной профиль достаточно дешевый, но он менее устойчив к повреждениям. Выбор профильной трубы для ворот предопределяет срок службы конструкции.

Расчет материала

Именно чертеж позволяет понять нужное количество профильных труб, но кроме их понадобятся и другие необходимые материалы:

  1. Петли или ролики – в зависимости от выбранного типа решения;
  2. Обшивочный материал и элементы декоры, если таковые предусмотрены;
  3. Замок или другие элементы фиксации, например, щеколда или защелка;
  4. Грунтовка и краска – для защиты конструкции от возможной коррозии.

Количество материалов можно подсчитать при помощи чертежа, который составлен. Если вы решили использовать предложенный выше пример чертежа, то вам понадобится следующее количество материалов:

  • Квадратный профиль 80*80 мм длинной 3 метра в количестве 3 штук, для возведения основания.
  • Профильная труба размером 40*20 для сооружения ворот длиной 3 метра в количестве 10 штук.
  • Замок для калитки.
  • Металлический засов.
  • Петли гаражные 6 штук.
  • 1 мешок цемента для фундамента основания.
  • Грунтовка и краска по 1 литру.

Количество материалов может быть другим, если вы предполагаете сооружение, отличающееся от чертежа выше.

Необходимые инструменты

Перечень инструментария для сооружения может быть различным, но обычно возникает необходимость в следующих инструментах:

  1. Сварочный аппарат и электроды;
  2. Измерительные инструменты: уровень, уголок, рулетка;
  3. Дрель;
  4. Болгарка и диски для резки и шлифовки металла;
  5. Кисти для нанесения краски и грунтовки.

Пошаговая инструкция сборка и установка своими руками

Когда подготовлен чертеж и материалы, можно приступать к работам по монтажу ворот. Более подробно разобраться как поэтапно установить ворота своими руками можно ознакомившись с видеороликом в конце статьи.

Для начала определитесь, как вы будете сооружать конструкцию: используя сварку или соединяя профиль резьбовым способом.

Сварка или резьба

Если вы не знаете, как правильно сварить ворота, так как не умеете обращаться со сваркой, то можно собрать конструкцию из профильных труб при помощи обычных болтов и дрели. Это более трудоемкий процесс, но его сможет произвести любой домохозяин. В любом случае лучше использовать сварку – если вы не умеете обращаться с аппаратом, можно нанять квалифицированного сварщика для этой цели.

Резка трубы

Нарезка заготовок производится соответственно чертежу, при помощи болгарки и диска для резки металла. На местах срезов металлопрофиль необходимо зачистить шлифовальной машинкой. Ржавчина удаляется так же.

Установка опор

Заранее определяется местоположение будущих ворот, в местах установки опор выкапываются ямы глубиной не менее одного метра и шириной 10 сантиметров. Высота опорных столбов должна соответствовать составленному чертежу и высоте ворот. Внутрь ям засыпается песок, щебень. Затем столбы устанавливаются внутрь ямок, после чего они заливаются бетоном.

Используйте схему или чертеж, подготовленный заранее для правильного монтажа опорных конструкций.

Используя чертеж выше, можно понять, что опора должна быть закопана и забетонирована в землю на глубину 1 метр.

Петли

Петли для монтажа устанавливаются заранее, на местоположение, предусмотренное на чертежах. Петли легче всего приваривать обычным сварочным аппаратом, но при желании их можно монтировать посредством болтов. Варить петли на ворота лучше всего третьими электродами, чтобы не повредить детали или профиль.

Монтаж каркаса

Когда петли приварены к опорам, можно приступать к сборке ворот. Используя чертеж выше, необходимо правильно сложить конструкцию перед сварочными работами на земле. Каждая створка должна иметь форму прямоугольника, при этом в середине каждой, горизонтально земли устанавливаются планки, для целостности конструкции. Чтобы створки имели правильные углы устанавливается диагональная планка.

Все трубы, используемые в конструкции предложенную нами для установки, имеют размер 2 метра. Таким образом согласно чертежу выше, у вас получится две зеркальные створки, на каждую из которых навариваются петли на расстоянии 15 сантиметров от нижнего и верхнего угла. Они позволят прикрепить каркас к опорным столбам.

Крепление к опорам

Процесс крепления к опорам проводится вручную. Для работ понадобится несколько человек: поднимающие каркас и контролирующие процесс крепления каркаса при помощи петель к опорным столбам.

Калитка

Если вы решили устанавливать калитку так же из профильных труб, то её изготовление, монтаж и крепление производится точно так же. Согласно чертежу, предложенному нами, калитка имеет ту же высоту, но три горизонтальные планки должны иметь меньшую длину – 1.2 метра. Сборка конструкции так же производится на земле, согласно рисунку.

После окончания сборки, навариваются 2 петли на расстоянии 15 сантиметров от верхнего и нижнего углов калитки.

Отделка

После завершения работ по монтажу каркаса, его нужно обезжирить, покрыть грунтовкой для предотвращения коррозии и краской для долговечности. Затем конструкцию просушивают и приступают к отделке. Всего существует несколько способов отделки ворот из профильных труб, самыми популярными являются: ковка, профильный лист, дерево, поликарбонат, металлическая сетка или листы.

Декор ковкой

Очень эффектно смотрится каркас обшитый кованными деталями из арматуры. Для создания красивых кованных ворот понадобится профессиональная помощь сварщика 3 разряда. Декор ковкой выглядит следующим образом:

Сетка

Обшивка профильного каркаса металлической сеткой смотрится не эффектно, но данный способ позволяет значительно сэкономить на отделке. Сетка очень дешевый материал, а крепить его проще других – можно при помощи болтов, а возможно и использование проволоки. Этот вариант подойдет для реализации на дачных участках.

Поликарбонат

Отделка карбонатом сегодня очень популярна, но у неё есть один недостаток – конструкция по сути прозрачна, как и при обшивке каркаса сеткой. Установка поликарбоната на корпуса очень легкая – всё что нужно это сделать отверстия дрелью и закрепить листы поликарбоната на профильных трубах посредством болтов.

Профлист

Более экономичным и простым в монтаже считается установка на каркас профнастила. Всё что нужно при монтаже профлиста – в нужных местах просверлить отверстия и вкрутить в них болты. Выглядят подобные ворота следующим образом:

Обшивка металлом

В середине девяностых очень популярным была отделка профильного каркаса металлическими листами. Их крепеж производится при помощи сварки – на болтах тяжелые листы металла не смогут держаться. Обычно рекомендуют использование холоднокатаных типов стали для этой цели.

Грунтовка и окраска

После окончания работ по монтажу, следует приступить к обработке металлических поверхностей. Тщательно прогрунтуйте в местах соединения профильных элементов с деталями конструкции, чтобы избежать появления ржавчины.

Древесина

Дерево в роли обшивки ограждений и ворот смотрится очень красиво, кроме того спустя некоторое время обшитые древесиной модели смотрятся еще красивее чем в первоначальной версии. Минусом этого вида обшивки является его низкая устойчивость к гниению и механическому воздействию – после монтажа дерева, его нужно тщательно обработать пропитками, грунтовкой и лаком.

После того как отделка закончена, можно приступить к установке замков, грунтовочным и покрасочным работам, а также могут быть установлены элементы декора.

Установка замков

Обычно систему замка устанавливают в опоры, но если ворота закреплены непосредственно на забор, то можно установить защитный замок и на него.

Приобретать лучше надежные модели замков, со сложным ключом, врезного типа. Многие используют классическую щеколду, которую устанавливают с внутренней стороны двора или гаража. Если отделка была произведена металлическими листами, то вся поверхность каждого полотна должна быть тщательна обработана грунтовкой и окрашена в два слоя.

Видео процесса

Как быстро изготовить и установить сварные распашные ворота из профильных труб показано в данном видеоролике:

Загрузка...

vseotrube.ru

Как изготовить своими руками ворота из профильной трубы?

Изготовление добротных ворот из металлической профильной трубы своими руками – это длительный и трудоемкий процесс, который не каждому по силам. Но, если все же приложить к этому терпение и старание, то в конечном итоге можно получить красивую ограждающую конструкцию с оригинальными элементами, которая создаст приятное первое впечатление о владельце частного строения.

Профильная труба как материал для ворот

Наиболее распространенным материалом для создания ворот своими руками считается профильная труба. Это неудивительно, ведь ее применяют для этих целей благодаря некоторым весомым преимуществам по сравнению со схожими аналогами:

  • достаточно низкая стоимость;
  • высокая прочность;
  • легкий вес;
  • удобство в обработке;
  • эстетичный внешний вид;
  • долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

  • для опор – 100х100 мм;
  • для рамы и каркаса – 40х40 мм или 50х50 мм;
  • для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Для справки! Изделия из нержавеющей стали плохо выдерживают большие нагрузки, поэтому их лучше использовать в качестве отделки для ворот или калитки. К тому же трубы из этого материала будут стоить несколько дороже, чем те, которые выполняются из оцинковки или углеродистого металла.

Процесс выполнения работ

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

  • ажурные;
  • кованые;
  • решетчатые;
  • обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Обработка материала

Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.

Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.

Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.

Важно! Для того, чтобы распашные ворота не получились перекошенными, все детали для них режутся попарно. При этом следует максимально точно соблюдать симметрию вплоть до миллиметров.

Установка опорной конструкции

После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.

Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.

После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.





Сборка рамной конструкции

Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.

Внимание! Все сварочные работы следует выполнять вдали от легковоспламеняющихся веществ, при этом надев защитную одежду и маску, а также соблюдая все правила техники безопасности.

После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.

Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.

rusolymp.ru

выбор материалов для каркаса, подготовка чертежа

Участки, прилегающие к жилым домам, стандартно обносятся ограждением с последующей установкой ворот. Это достаточно громоздкое и тяжелое оборудование, для монтажа которого необходима спецтехника. На небольших территориях неудобно и сложно выполнять подобную работу, да и затраты человек несет немалые. Изготовление ворот из профильной трубы в самостоятельном порядке станет верным решением.

Ворота из подобного материала имеют свои нюансы

Правильный выбор материала

Такой металлопрокат, как профильные трубы, отличается универсальностью и используется на любом строительном этапе, начиная от закладки фундамента и заканчивая отделочными мероприятиями. Этим и объясняется большой ассортимент такой продукции. Трубы принято различать по типу сечения, внешнему покрытию, общему составу. Изделия могут быть:

  • нержавеющими;
  • оцинкованными;
  • углеродистыми.

Металлопрофиль, изготовленный из нержавеющей стали, отличается незначительным весом, подходит для создания мебельных каркасов. Углеродистая или оцинкованная сталь используется при изготовлении долговечных и надежных каркасов для ворот.

Профильные трубы различны по типам производства, их принято разделять на бесшовные и сварные варианты. Приспособления, относящиеся к первому типу, характеризуются высокой стойкостью по отношению к усиленному давлению, вибрациям, неблагоприятным внешним факторам. Этим и объясняется их высокая стоимость.

В этом видео вы подробнее узнаете, как сделать ворота:

Если говорить про сварные трубы, их ценовой диапазон значительно ниже. Самыми уязвимыми их местами выступают сварные швы, однако это свойство неприемлемо для небольших изделий. Сборка каркасов для ворот обычно выполняется с использованием сварных труб, полученных в результате горячей прокатки.

Подробная инструкция по сборке ворот

Прежде чем приступать к работе, необходимо подготовить соответствующие инструменты. При желании самостоятельно сварить ворота из профильных труб нужно пройти ряд последовательных этапов:

  • снятие замеров будущей конструкции;
  • создание эскиза, чертежа;
  • приобретение необходимых для работы материалов;
  • сборка и монтажные мероприятия.

Если есть транспортное средство, очень важно создать конструкцию, свободно пропускающую автомобиль. Стандартные размеры для ворот, через которые предстоит проезжать легковой машине, представлены показателями в 3 м (длина) и 1,5 м (высота). Что касается прилегающей калитки, ее параметры будут идентичны за исключением ширины, она изменится на 0,75 м.

Часто воротная конструкция монтируется на участке, где уже присутствует готовое ограждение. В таком случае ее высота должна рассчитываться исходя из параметров имеющегося забора. Перепад по высоте в таком случае не превышает показатель в 30 см. Обычно расстояние, которое оставляется между столбами опорного типа под будущую каркасную установку, составляет шаг в 3 м.

Чертеж и его построение

Сделать ворота из труб своими руками невозможно без подробной разработки и последующего создания эскиза. На плане должны обозначаться следующие данные:

  • толщина используемых труб;
  • размеры готовой конструкции;
  • промежуток между опорными столбами;
  • замеры вспомогательных частей, дополняющих общую конструкцию.

Тщательно продуманный чертеж упростит подсчет материалов, которые понадобятся во время выполнения работы над созданием ворот. В последующем эскиз облегчит выполнение строительных, сварочных, отделочных работ. Если в планах автоматическое управление, на чертеже обязательно отмечается место, где оно будет расположено в будущем. Ворота-автоматы нуждаются в большем зазоре, выдерживаемом между створками и крепежом.

Не забываем составить чертёж

Если предполагается возведение массивной конструкции, она нуждается в достаточном количестве распорок. Ворота с обшивкой из оцинкованной стали или металлопрофиля оснащаются усиленными каркасными элементами, которые обеспечивают защиту от резких температурных перепадов, сильного ветра.

Подготовка материалов и оборудования

Когда полностью подготовлен чертеж и произведены необходимые расчеты, наступает очередь закупок материалов для выполнения работы. Для сборки стандартных створок потребуется:

  1. Металлопрофиль. Чтобы понять, какую профильную трубу использовать для ворот, необходимо исходить из стандартных замеров. Для столов обычно используется профиль 100*100, для каркасного сооружения подойдет труба, сечение которой равно 50*50.
  2. Обшивочный материал. Створки обычно заделываются кованными, деревянными элементами, профлистом. Реже для этих целей используется поликарбонат, сетка. При комбинировании таких элементов получаются необычные дизайнерские конструкции.
  3. Крепеж. Створки должны прочно присоединяться к установленным опорам, для чего приобретаются специальные готовые петли, дополненные саморезами.
  4. Грунтовки и краски для металлических приспособлений. Каркасная конструкция, выполненная из неоцинкованного сырья, обязательно покрывается защитным слоем, чтобы предотвратить коррозию.

При выполнении описываемых мероприятий необходимо иметь под рукой рабочий инвентарь. Стандартный перечень инструментов:

  • дрель;
  • сварочная установка вместе с электродами;
  • уровень, рулетка, уголок для выполнения точных замеров;
  • болгарка;
  • кисточки;
  • шлифовальное устройство, необходимое для работы со швами.

Выбор материалов и инструментов на рынке огромен. При самостоятельном выполнении ворот для приусадебного участка каждый человек без труда сможет приобрести необходимую продукцию.

Монтаж конструкции

Ворота из металлопрофиля отличаются надежностью. Они прослужат длительное время, если при монтаже соблюдены не допущено ошибок:

  1. Приобретенный металл нарезается с помощью болгарки по предварительно созданным эскизам. Рекомендуется заготовить материал в количестве, на пару метров превышающем предварительные подсчеты.
  2. Металлопрофильный срез обязательно зачищается шлифовальным инструментом. Таким способом устраняются появившиеся зазубрины и сколы. Участки со ржавчиной также тщательно обрабатываются. Таким способом продлевается эксплуатационный срок каркаса, облегчается его монтаж.
  3. Грунтовые работы. Под опорные столбы предварительно готовятся ямы. Их диаметр должен превышать обхват трубы примерно на 10 см. Глубина ямы должна быть не менее 1 м. Для усиленного крепежа опор в выкопанные углубления помещается песок со щебнем, все это заливается бетонным раствором.
  4. Проведение сварочных мероприятий. Нарезанные металлические фрагменты собираются в единое изделие. Работа выполняется с одного из углов, предполагает создание цельной прочной рамы. Точность углов определяется посредством уровня. Недопустимо наличие даже минимального перекоса.
  5. На готовом каркасе отчетливо просматриваются швы. Их необходимо обработать надлежащим образом, придав конструкции законченный вид и обеспечив защиту окружающих от травмирования острыми краями, заусенцами.
  6. Далее устанавливается крепеж. На раму со створками и опорные столбы напаиваются петли, на которые и насаживаются готовые ворота.
  7. При необходимости каркасная конструкция окрашивается. Перед этим рабочая поверхность зачищается и обезжиривается.

Установка замка и обшивочного материала допустима только после полного высыхания красящего слоя.

Выбор обшивки

На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.

Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.

Беспроигрышный вариант — профнастил

Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.

Дерево — вне моды и времени

Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.

Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.

Металлическая отделка

Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.

Металлическая отделка имеет ряд нюансов

Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.

Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.

Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.

'; blockSettingArray[3]["setting_type"] = 5; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 6; blockSettingArray[5]["elementPlace"] = 90; var jsInputerLaunch = 15;

zaborprofi.com
