ТОП 7 лучших фрез для ручного фрезера для новичков

Несколько дней назад я приобрел погружной ручной фрезер. Эту покупку планировал давно, ведь фрезер — это уникальный инструмент, который открывает поистине безграничные возможности в творчестве при работе с деревом. О том на что стоит обратить внимание при покупке фрезера читайте в этой заметке.

Бывает, что с некоторыми дорогими моделями фрезера в комплекте идет набор фрез, иногда прилагается одна фреза. Но чаще всего фрезер идет без фрез. Это не очень удобно для начинающих, но на мой взгляд, логично. Ведь лучше выбрать и приобрести те фрезы, которые нужны именно вам, чем переплатить за комплект, половиной которого вы не будете пользоваться.

В этой статье – информация по самым популярным фрезам, при помощи которых можно сделать очень многое. Именно с фрез из этого списка стоит начать новичкам в освоении этого инструмента.

1. Прямая пазовая фреза


Как следует из названия, фреза предназначена для изготовления канавок (пазов). От параметров фрезы зависит возможная ширина и глубина паза. Однако при выборе глубины паза, стоит также учитывать мощность вашего фрезера.Такая фреза пригодится для многих изделий от шкатулок для шкафов. В частности, именно с помощью такой фрезы, я планирую вырезать канавки под каретку для поперечно реза на своем самодельном циркулярном столе из фанеры.

2. Радиусная (кромочная калевочная) фреза


Используется для обработки кромки детали. Огромное разнообразие профилей радиусных фрез позволяет достичь практически любой возможной конфигурации кромки. Особенно это актуально для мебели и других предметов интерьера. Благодаря наличию подшипника, можно применять такие фрезы как по прямолинейным, так и по криволинейным кромкам.

3. Копировальная фреза для работы по шаблону

С такой фрезой нет ничего сложного в изготовлении нескольких одинаковых фигурных изделий – например декоративных элементов мебели неправильной формы. Сначала изготавливается шаблон, а затем при помощи этой фрезы он копируется необходимое количество раз. Подшипник на фрезе двигается по шаблону, а фреза по заготовке. В результате заготовка полностью повторяет профиль шаблона. Такие фрезы бывают с подшипником внизу или вверху – это вопрос предпочтения мастера.

профиль этих двух деталей абсолютно одинаковый, так как выполнен с использованием копировальной фрезы

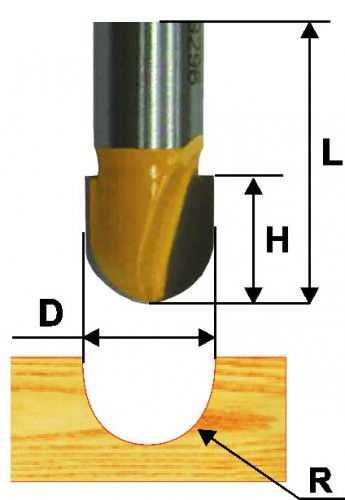

4. Галтельная полукруглая фреза

По сути очень похожа на прямую пазовую фрезу, но имеет закругленную режущую часть. Благодаря этому паз получается не прямоугольный, а закругленный. Очень эффектно смотрится на элементах мебели в качестве декора.

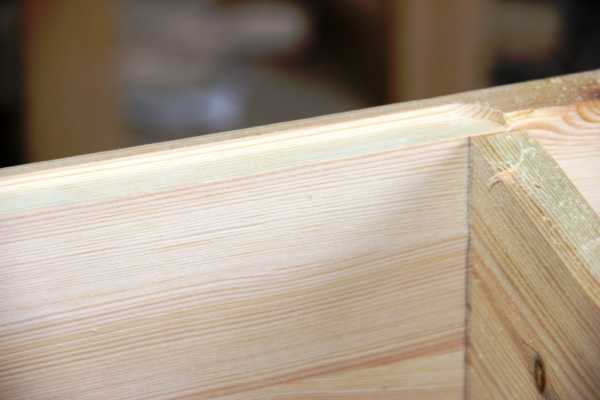

пример канавок сделанных полукруглой фрезой

в процессе изготовления канавок

5. Фальцевая фреза с подшипником


Такая фреза идеально подойдет для выборки любого углового паза. В частности широко применяется для выборки пазов для монтажа задней стенке мебели, например шкафа или тумбы.

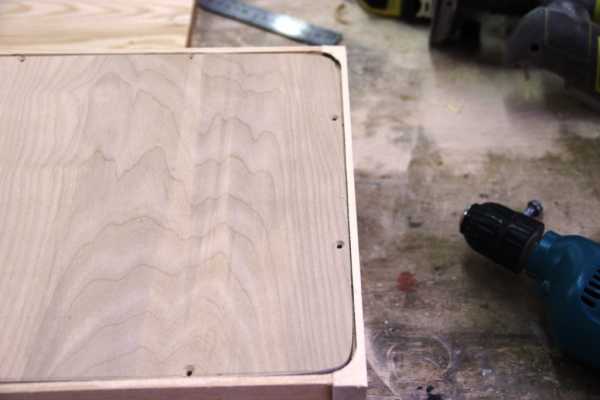

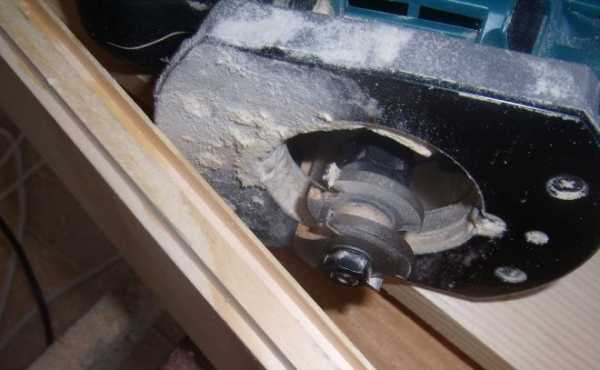

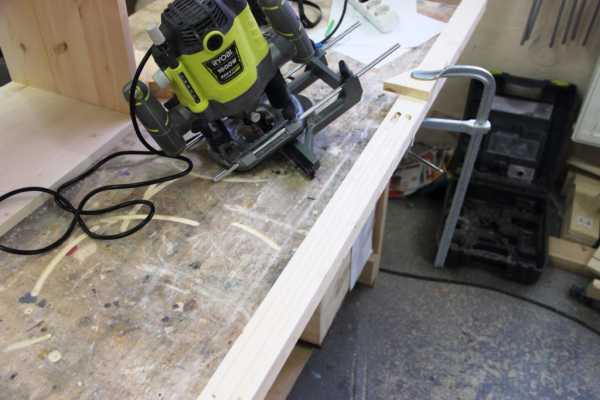

в процессе работы — выборка паза глубиной 5мм

задняя стенка из фанеры встала идеально

6. Рамочная фреза


Фреза предназначена для создание красивых и прочных соединений под прямым углом. Это могут быть рамы, фасады и любые другие элементы. В данном случае использовалась составная фреза с подшипником. Чтобы сделать ответный паз нужно поменять местами подшипник и одну из режущих кромок. Такую фрезу обычно применяют в стационарно закрепленном к столу фрезере. Линейка очень упрощает задачу.

пример фасада изготовленного при помощи только рамочной фрезы

так выглядит соединение с торца

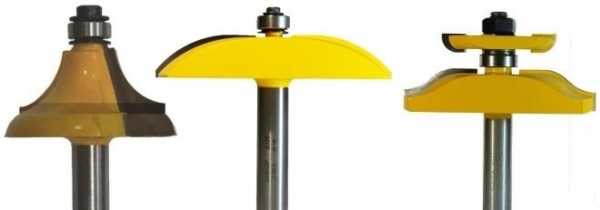

7. Филеночная фреза


Фреза для выборки филенок на фасадах. Рекомендуется также использовать только на стационарно закрепленном фрезере. Помимо этого удобно и безопасно, когда заготовка поджата сверху.

такой фасад может получиться при использовании филеночной фрезы

Это моя первая заметка о работе с ручным фрезером. Мне по душе пришелся этот инструмент, так что в ближайшее время ждите продолжения.

Благодарю за внимание! Всем удачи в ремесле!

Читайте новые заметки раньше всех – подписывайтесь на канал вТелеграм!

Общайтесь и задавайте вопросы автору

 блога ВКонтакте!

www.strelnawood.ru

Какие бывают фрезы для ручного фрезера: кромочная фальцевая и другие

Если вы решили заняться столярным делом, то эта статья для вас. Необходимость иметь фрезер в домашнем хозяйстве заставляет ответственно подходить и к выбору режущих инструментов или фрез для него. На сегодняшний день на российском рынке очень широко представлены различные модели фрезерных станков и фрез к ним.

В этой статье мы рассмотрим распространенные виды фрез, применяемых при работе с деревянными и металлическими заготовками.

Кромочная фреза

В общем виде конструкцию этого резца можно представить следующим образом:

  • Хвостовик, который зафиксирован в патроне. Имеет цилиндрическую форму, есть канал для лучшего крепления в патроне. В продаже имеются насадки с конусным зажимом, изготовленным из легированной стали.
  • Резец, повторяющий своей формой очертания обрабатываемой кромки. Он может быть выполнен цельным с хвостовиком. Материал, из которого изготавливают резец, выполнен из твёрдых сплавов или быстрорежущей стали.
  • Подшипник, закрепленный сверху или снизу хвостовика. Различный диаметр таких подшипников позволяет контролировать глубину прорези.

Фреза кромочная фальцевая

Этот тип предназначен для формирования выборок с фальцем в виде прямоугольника, выборке четверти, вырезке паза по кромке заготавливаемого материала. С помощью упорного подшипника становится возможным фрезеровать линейные и криволинейные виды заготовок. Их применяют для сращивания заготовок в четверть, вырезания пазов для монтажа дверных филенок, фрезеровки фальцев и элементов мебели.

Фреза по дереву кромочная

Является самым широко распространенным инструментом для работы с деревом. Зачастую в наборах, предназначенных для работы в домашних мастерских, именно кромочные резцы составляют большинство. Их классификация значительно превосходит остальные виды. Эти фрезы подразделяются на профильные, конусные, калевочные, дисковые, фальцевые, галтельные, фигирейные.

Торцевые фрезы

Назначение таких резцов – это обработка ступенчатых и плоских поверхностей. При обработке заготовки резцом, режущие кромки которого расположены на торцевой поверхности, зубья по очереди касаются поверхности материала. Эта особенность позволяет максимально эффективно и ровно обрабатывать деталь. В качестве материала резцов чаще всего используют углеродистую и быстрорежущую сталь, а также минералокерамические сплавы с высокой степенью твердости. Значительно реже встречаются резцы с алмазным напылением. Этот тип предназначен для работы с материалами высокой степени твердости.

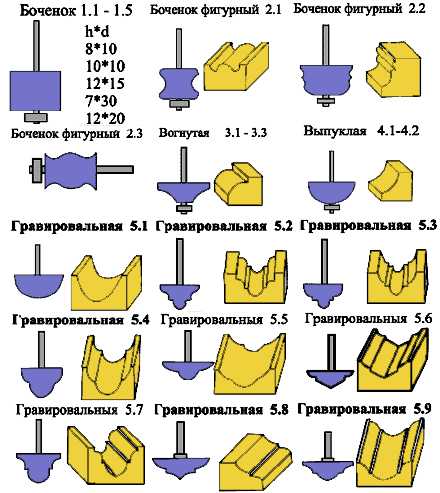

Фрезы фигурные

Другое название данного типа – мультипрофильные. Ввиду своей массивности, они должны эксплуатироваться на фрезеровочных аппаратах с мощностью, равной или больше 1600 Вт. В процессе работы задействуете весь профиль резца, причем пользоваться им можно как частично, так и целиком. Эта особенность позволяет задавать желаемую форму вашей заготовке.

Калевочные фрезы

Калевочные фрезы отличаются вогнутой поверхностью режущей части. Это необходимо для того, чтобы придать кромкам заготовки круглые формы, а точнее – четверть круга. Наиболее важными они являются при обработке торцов полок или подлокотников. Величина резца имеет пропорциональную зависимость от толщины заготовки и нужного радиуса скругления кромки.

Что такое концевая фреза

При помощи концевой фрезы обрабатываются пазы, различные выступы и плоские поверхности. Конструктивно она имеет хвостовики конического или цилиндрического типа. Если необходима грубая обработка заготовки, то свой выбор стоит остановить на фрезах с большими зубьями. Чем аккуратнее следует обработать заготовку, тем более мелкие зубья должны быть на резце.

Концевая угловая фреза

Этот тип используется для обработки угловых пазов и наклонных поверхностей. Резцы делятся на одноугловые и двухугловые. Толщина среза заготовки резцом различна по всей длине кромки. Максимальную толщину среза обеспечивает вершина зуба, затем она линейно уменьшается вдоль всей кромки.

Фреза с подшипником

Предназначена преимущественно для работы с торцами заготовки и нарезки пазов. Благодаря наличию в своей конструкции подшипника, она задает направление, в котором будет обрабатываться заготовка. Данный подшипник располагается сверху или снизу лезвий, опираясь на край кромки. Достоинством работы с ней будет ее несложная настройка и подготовка к работе, заключающаяся в выставлении вертикального положения.

Радиусные фрезы по дереву

Эти резцы бывают двух видов: выпуклые и вогнутые с вращением в любую из сторон. Это качество делает их поистине универсальными. Их используют для фигурной или любой другой сложной обработки заготовок.

Как видите, вписать все многообразие видов фрез в формат этой статьи не представляется возможным, поэтому мы кратко ознакомили вас с основными их видами, рассказали об областях применения, материалах, используемых при производстве. Надеемся, что время, потраченное на прочтение этой статьи, вы потратили для себя не зря.

pro-instrument.com

Пазовая фреза по дереву: назначение, классификация и способы применения

Все фото из статьи

Современный электроинструмент открывает широкие возможности перед мастером и позволяет создавать настоящие произведения. Пазовые фрезы по дереву для ручного фрезера необходимы для выделки изделий разных форм, в том числе со сложным профилем. Приспособления такого рода имеют довольно узкую специализацию и используются для выполнения определенных операций.

Фото разных типов пазовых фрез и способов их применения

Изделия, используемые в деревообработке, должны соответствовать требованиям ГОСТ 11290-80 и 11291-81. Специалисты различают два их основных типа: дисковые и прямые. Первые применяются на специализированных станках или автоматических линиях. Вторые получили распространение в основном для применения на ручном инструменте с электрическим приводом.

Назначение

Часто в работе с древесиной возникает необходимость в удалении части материала для создания углубления прямоугольной или иной формы. Сделать его своими руками можно при помощи молотка и стамески, но такая операция требует значительных трудозатрат и не гарантирует точности. Фрезирование обеспечивает высокую скорость выполнения подобных работ.

Соответствующие приспособления используются для выполнения широкого круга операций по обработке древесины:

  • изготовление деталей мебели и строительных конструкций;
  • выборка пазов в дверном полотне и лутке при установке врезного замка и петель;
  • создание пазогребневых и шиповых соединений.

Существуют и другие сферы применения подобных приспособлений, связанных с изготовлением изделий из древесины и мебельным производством.

Принцип действия фрез пазовых

Деревообрабатывающий инструмент данного типа представляет собой стальной стержень цилиндрической формы. Прямая удлиненная фреза состоит из рабочей части и хвостовика. Последний необходим для установки инструмента в патрон и обеспечения надежной фиксации. Рабочая часть имеет несколько режущих кромок в нижнем торце и на цилиндрической поверхности.

Основные характеристики прямых пазовых фрез

В процессе обработки дерева фреза раскручивается электродвигателем до определенных оборотов и вводится в соприкосновение с обрабатываемой деталью. Режущие кромки, находящиеся в нижней ее части, начинают выборку материала на установленную глубину. Одновременно с этим боковые рабочие части расширяют паз и выравнивают его. Увеличение глубины реза осуществляется  постепенно с каждым прогоном инструмента.

Основные типы фрез пазовых

Описываемые приспособления способны выполнять определенные операции по обработке древесины. Классификация приспособление осуществляется по указанному признаку, и различают следующие типы:

  • прямые;
  • гантельные;
  • конструкционные;
  • фасонные.

При изготовлении инструмента используются твердосплавные инструментальные стали специальных марок. Основные технические характеристики данных приспособлений следующие: диаметр режущей части и хвостовика, рабочая высота и общая длина. Предельные параметры изделий для удобства пользователей сведены в таблицу:

Типы Ед. изм. диаметр, мм диаметр

хвостовика, мм

высота рабочая, мм длина общая, мм
пазовые прямые max 44,5 12 51 102
min 4 8 19 48
пазовые гантельные max 25,4 12 13 48
min 9,5 8 10 40
конструкционные max 25,4 12 22,2 64
min 9 8 10 40
фасонные max 57,1 12 28,6 69
min 9,5 8 11 38

Подбор приспособления для выполнения конкретной операции осуществляется в соответствии с параметрами канавки, которую необходимо сделать в пластине или торцевой части детали. Применение каждого вида инструмента имеет свои особенности, которые в немалой степени определяются свойствами материала.

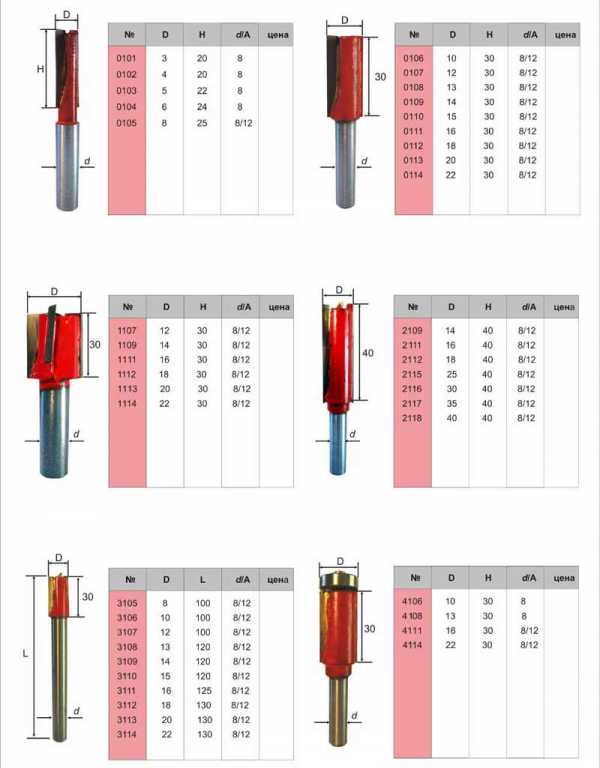

Пазовые прямые фрезы

Данный вид инструмента выполняет наиболее распространенный тип операций при деревообработке. Пазовая прямая фреза по дереву 4 мм и других типоразмеров предназначена для выборки прямых канавок в древесине заданной длины, глубины и ширины.

Для получения хорошего результата при производстве работ необходимо придерживаться следующих правил:

  1. Максимальная глубина при одном проходе не должна превышать 7 мм.
  2. Резка паза большой ширины осуществляется в несколько приемов с постепенным увеличением диаметра инструмента.
  3. Допускается расширение канавки путем смещения инструмента в сторону с использованием специального упора.
  4. Для обеспечения высокой чистоты обработки дна канавки используется приспособление с особой геометрией резцов.

Совет: При выполнении операций по деревообработке необходимо учитывать мощность электрического привода, чтобы избежать его перегрева. Максимальная глубина выборки ограничивается длиной рабочей части инструмента.

Фреза пазовая гантельная

Прямые канавки с фигурным дном режутся с применением инструмента с торцевыми режущими кромками соответствующей формы. Для этого используется гантельная пазовая фреза, которая значительно расширяет возможности электроинструмента.

Существуют два основных типа инструмента:

  • Приспособление с закругленным наконечником позволяет делать декоративные выемки сложного рисунка по поверхности доски и кромки.
  • Инструмент с торцевыми режущими кромками V-образной формы обеспечивает выборку пазов установленной глубины. Дно канавки при этом образуется двумя плоскостями, которые стыкуются под углом в 90 °.

Пазовая гантельная фреза и основные ее характеристики

Данный тип приспособлений нужен для декоративной резьбы по поверхности пластины или ее кромок. Цена такого инструмента несколько выше, нежели у прямого в силу более высокой сложности его изготовления.

Фрезы пазовые фасонные

Декоративная обработка поверхностей столярных изделий производится с использованием приспособлений соответствующей формы. Пазовые фасонные фрезы используются для нанесения на пластину рисунка по шаблону. Они предназначены изготовления филенок дверей, накладок на предметы мебели, плиток и других элементов интерьера.

Инструменты такого типа используются для выполнения следующих операций:

  • гантель по ребру пластины;
  • кромка со скругленным краем и губкой;
  • сложный вогнутый профиль с губкой;
  • двухсторонняя выборка с фальцем и без него;
  • закругления краев пластины простой или сложной формы;
  • глубокая выборка и снятие прямых фасок под разными углами.

Фасонные пазовые фрезы позволяют выполнять сложные операции по деревообработке при изготовлении мебели и других столярных изделий. Такие приспособления в основном нужны для выборки декоративных элементов.

Разные виды пазовых фасонных фрез и форма выемки

Конструкционная пазовая фреза

В ходе изготовления столярных изделий возникает необходимость в создании жестких соединений деталей. Для этого разработаны несколько способов стыковки с использованием конструкционных пазовых фрез.

Инструкция по их применению предусматривает возможность создания соединений следующих типов:

  • простейшего;
  • модифицированного;
  • углового полупотайного;
  • в четверть;
  • шпунтовое;
  • ящичное;
  • с использованием вставного шипа.

Обратите внимание! Во время фрезеровки по дереву подбирается приспособление нужной формы — типа ласточкин хвост, Т- образной или прямой. При этом учитывается ее размер, обеспечивающий необходимую глубину канавки. Для достижения требуемой прочности соединения требуется оставить достаточное количество материала вокруг канавки.

Фрезы конструкционные пазовые и форма выборки

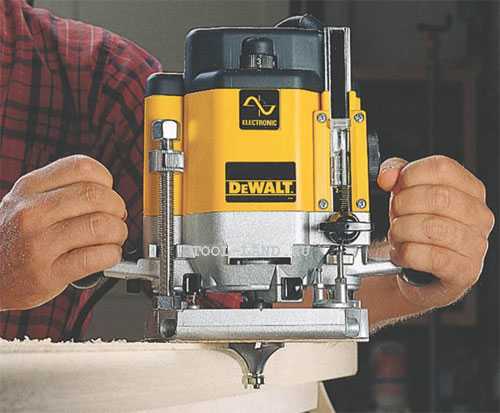

Использование ручного фрезера в деревообработке

Заключение

Пазовая фасонная фреза по дереву и другие их виды в условиях домашней мастерской позволяют создавать столярные изделия самых разных форм. Они необходимы и для выполнения многих видов работ по деревянным конструкциям в процессе строительства или ремонта. В приведенном видео в этой статье читатель может получить более подробные сведения об описанном инструменте.

rubankom.com

ручные работы со станком, виды и цена

Если вас интересует столярное дело, то вам необходимо разобраться в том, как работать ручным фрезерным станком, а также с материалами самого станка, и за какую цену вы готовы его купить. Фрез дает возможность создавать различные поделки, не прилагая к этому никаких усилий.

Но, перед тем как начать работать ручным фрезером, необходимо для начала познакомиться с особенностями использования и устройства инструмента, а также непосредственно с техникой работы. Научившись работать с фрезой по дереву, вы сможете украшать двери, мебель, и остальные деревянные предметы. А если есть желание, то можно даже запустить свой собственный бизнес, предварительно рассчитав все цены и затраты на дополнительные детали.

Что можно сделать с помощью ручного фрезерного станка по дереву

Фрезой по дереву можно делать работы разной сложности и различного характера. По большому счету, фрезер — это устройство, которое совершает множество вращений на высокой скорости, делая отверстия нужного размера и формы. Кроме того, к комплекту можно докупить несколько полезных деталей, которые помогут вам выполнять и другие работы.

С помощью этого инструмента можно делать фрезеровку пазов, канавок и четвертей. Создавая с помощью фрезера отверстия, являющиеся, чаще всего, элементом декора или частью сборной конструкции, причем, цена самостоятельно изготовленной детали будет дешевле, чем заказанная.

Прежде чем начать работы с фрезерным станком по дереву, необходимо рассмотреть все особенности каждого из существующих видов работ. И начнем мы с профилирования.

Фрезером по дереву можно профилировать карнизы, наличники, штапики, плинтуса и другие изделия. Не всегда и не во всех фрезерных наборах пристствуют нужные инструменты, впрочем, вы всегда можете купить подходящую фрезу отдельно или выбрать даже целый набор, цена одного инструмента в этом случае будет ниже. Эти работы производятся специальной кромкой, как правило, такая обработка применяется во время производства мебели, а также это великолепный способ украсить изделия из дерева.

Фрезером по дереву можно декорировать края различных сложных изделий, сделав поистине уникальные вещи, цена которых в продаже очень высока. У любого домашнего мастера должно быть своё представление о том, как будет выглядеть уже готовое изделие, потому на выходе часто получается настоящий шедевр. Начинающим за эту работу лучше взяться уже тогда, когда они наберутся уже хотя бы небольшого опыта. Профессионалы рекомендуют делать данную работу только с помощью шаблона, который всегда можно купить отдельно или выбрать среди тех, которые прилагаются в набору инструментов.

Фрезер по дереву дает возможность решать множество обычных бытовых задач, например, выполнить углубление в двери для установки замка. В промышленных условиях чаще всего используется специальные фрезерные станки по дереву, а для дома можно выбрать и простой ручной инструмент, при этом цена его будет гораздо дешевле.

Во время работы с фрезером вам будут необходимы разные приспособления и инструменты. Их список будет изменяться с учетом того, какую именно работу вы будете выполнять. А от того, какого качества будут сами инструменты, во многом зависит цена.

Как правило, применяются следующие:

  • ДСП;
  • Электра лобзик;
  • Шурупы, железные пластины;
  • Электрическая дрель со сверлами;
  • Напильник;
  • Респиратор и спецодежда;
  • Шаблоны.

Как выбрать фрезу для станка

Во время обработки изделий по дереву применяются специальные фрезы. Подбирать их нужно с учетом вида предстоящей работы и цены. Не забывайте также про вид обрабатываемого материала. Каждый из них требует использование соответствующих фрез, а также свои особенности, чем выше качество тем выше цена, но также и долговечность рабочего материала.

Фрез — это часть конструкции фрезерного инструмента. Фрезер состоит из хвостовика и рабочей режущей кромки. Фрезы между собой могут, различается особенностями конструкции в форме режущей части, материала изготовления и размером.

Для обработки мягкого дерева подойдут фрезы из легкого материала. Если вам необходимо обрабатывать более твёрдую древесину, необходим твердый фрез.

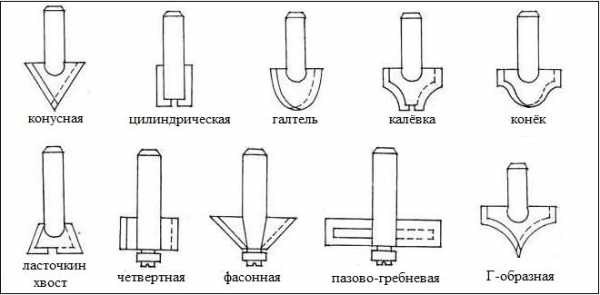

Есть общепринятая классификация этого элемента конструкции. Фрезы делятся на несколько образцов:

  • Конусообразные. С их помощью можно делать обработку дерева разных пород под разными углами;
  • Профильные. Используются для декорирования разных изделий из дерева;
  • V -образные. Дают возможность делать отверстия в 45 градусов. Как правило, применяются для нанесения различного рода надписей на поверхности деревянных изделий;
  • Прямоугольная. Используется для обработки пазов;
  • Дисковые. При помощи этих изделий из дерева можно изготавливать горизонтальные пазы разной глубины и ширины;
  • Калевочные. Применяются для закругления края;
  • Гальтельные. Дают возможность создавать галтели на кромках деревянных изделий;
  • Фальцевые. Используются во время фрезеровки четвертей;
  • Ласточкино гнездо. Сделано специально для выполнения шиповых соединений открытого и скрытого вида.

Помимо этого, есть классификация фрез на безподшипниковые и подшипниковые. Ручной инструмент без подшипников при любых фрезах дает возможность обрабатывать материал в любом нужном месте.

Как установить фризу

Для начала фрезу нужно установить на нужную глубину. Это происходит в таком порядке:

  • Подберите фризу для создания необходимого отверстия в дереве;
  • Установить патрон в хвостовик так, чтоб погружение находилось не более 20 миллиметров;
  • Разверните патрон до щелчка и зафиксируйте ключом его гайку;
  • Для установки фрезера на нужную глубину применяйте специальное устройство, которое называется подвижный ограничитель заданной глубины;
  • Поставьте ручку точной настройки в положение между плюсом и минусом.

Перед тем, как начать обработку готового изделия, непременно проверьте, как глубоко фреза будет входить на уже готовом образце. Если вход будет не таким, как надо, то вы можете сами поставить необходимую глубину на станке с помощью предназначенной для этого специальной ручки.

Как работать с фрезерным станком по дереву

Самое важное это правильно поставить регулятор скорости вращения станка. Если это не выполнить, то заготовка может прийти в негодность. Еще большим риск порчи изделия становится во время работы с большим фрезом по диаметру.

Частоту оборотов выбирайте в соответствии с учетом характеристик материалов и особенности предстоящей работы. Чем правильней частота вращений фрезы относительно характеристик обрабатываемого дерева, тем более чистой и качественной будет работа.

Выбирая больший диаметр фреза, частоту вращения необходимо снижать. Например, фрезом размером 1 сантиметр можно работать на скорости приблизительно 20 000 оборотов в минуту, а фризой с сечением в 4 сантиметра нужно работать на скорости не более 10 000 оборотов в секунду. В комплектации с любым фрезом независимот от цены непременно идет инструкция. Удостоверьтесь в её наличии во время приобретения инструмента. В инструкции описаны все требования, которые нужно соблюдать для получения качественного результата.

При работе вы можете держать фрезерный станок руками либо зафиксировать его на столе. Небольшие изделия обрабатывать предпочтительней и удобней именно на столе. В этом случае работа будет наиболее качественной. Крепление фрезера на такого вида стол, происходит с помощью шпинделя сверху. Если нужно, вы также можете приобрести этот станок или собрать его руками, при этом цена его будет намного дешевле.

Фрезеровка дерева на столе требует таких правил:

  • На поверхности стола необходимо установить линейку под форму, которая будет в дальнейшем вырезаться. Если будет делаться полукруг, используются дугообразные направляющие. При создании линии эти направляющие обязаны также быть ровными;
  • Во время работы с деталями переменного профиля используйте узкие линейки с овальным торцом. Фиксируйте их перпендикулярно относительно обрабатываемой поверхности;
  • Во время работы с фрезером помните о том, что по обрабатываемому материалу фрезер необходимо передвигать только в обратном направление, относительно передвижения фрезы. Иначе, вы можете не удержать фрезеровочный станок и нанести себе травму.

Приспособление для работы с фрезерным станком

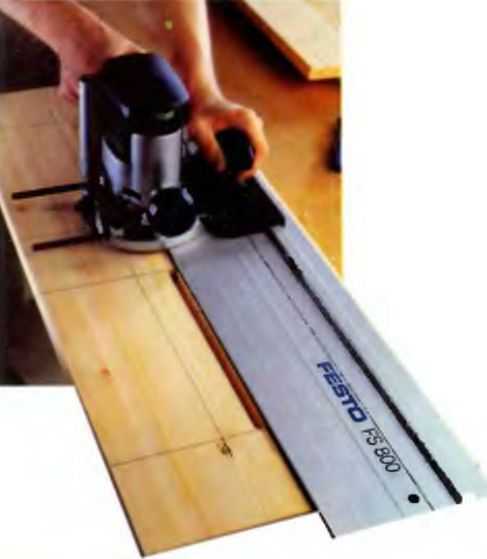

Даже простая прямая рейка может значительно упростить работу краев материала. За продолжительное время работы опытные мастера накопили много секретов, которые значительно расширяют возможности ручного фрезерного станка по дереву. От качества насадок тоже многое зависит, несмотря на то, что цена может быть чуть выше, эффект может быть намного лучше чем от более дешёвой.

В случае когда паз имеет точно такую же ширину, как и фрез, на концах направляющих необходимо установить специальные упоры, которые должны перекрывать подошвы фрезера.

Если ширина фрезы будет меньше, чем углубление либо паз, то необходимо прибавить еще одну удлиненную управляющую, чтобы вышла конструкция в форме рамки. Внутри данной рамки будут находиться все функции подошвы фрезера для дерева.

Для упрощения и ускорения пазов возьмите несколько различных по размеру брусьев и прикрепите их при помощи дверных петель. По размеру бруса скрепляются струбцинами к установленной заготовке. Самая маленькая доска обязана иметь ширину, которая соответствует расстоянию между краем подошвы и шпинделю. Сперва на заготовке отмечается середина паза, после, приспособление укладывается на край откидной половины, затем можно отставлять створку и делать дальнейшую работу фразировки дерева.

Делать фрезеровку окружности намного проще, если есть в наличии циркулярный круг для упора. Выполните в середине круга небольшое отверстие и установите в него острие до упора. В случае когда центр будет расположен за пределами изделия, можно просто-напросто наклеить слой бумаги на фрезер доски, и уже затем сделать необходимое полое пространство.

Плоская фреза с округлыми краями дает возможность без особых усилий выровнять поверхность на заготовке с ярко выраженной структурой на древесине. Например, изделия из клёна. Конструкция этого устройства включает в себя плоское основание и корыто с одинаковым по высоте сторонами, и плоское основание, его ширина в два раза больше ширины лотка. Фрезер крепится в центре этого основания, а изделия укладываются в эту решетку. Сам процесс похож на процедуру циклования, но делается гораздо быстрее и на более высокой скорости. Чтобы сделать легче выравнивание, выбирайте основание из оргстекла.

Прямые соединения ласточкин хвост и шипы делаются с использование специального шипорезного оборудования. В комплекте с этим устройством собственно находятся и фрезы. Применять какие-либо иные категорически запрещено.

Техника безопасности

В комплекте с любым устройством находится инструкция изготовителя. Здесь описываются все технические параметры и даются все советы по безопасности и использованию работы с фрезером. Нужно соблюдать ряд определённых правил, которые дают возможность минимизировать вероятность нанесения себе травм.

Если вы завершаете работу с фрезером убедитесь, что все приборы отключены от электропитания.

Важно! Во время работы с ручным фрезером будьте предельно сконцентрированы и сосредоточены. Выберете устойчивую позицию, дабы не утратить равновесие, и крепко держите фрезер в руках.

Сама деталь, которая обрабатывается, также, обязана быть надёжно и прочно зафиксирована. Нужно держать фрезер крепко. Во время касания фрезера с заготовкой может возникнуть очень сильный ответный удар. Если вы начнете держать инструмент не сильно крепко, то он, возможно, может вырваться из ваших рук и вас травмировать.

Подводя итог

Работая в подходящей спецодежде, проследите, чтоб не было свисающих частей материала, которые могут намотаться на фрезер. Непосредственно одежда не должна быть очень свободной, также, советуем надеть респиратор, чтобы защитить легкие дыхательные пути от вредной пыли. Именно так, нужно работать с ручным фрезером. Непременно запомните условия техники безопасности, которые выполняются в соответствии с требованиями инструкции!

Оцените статью: Поделитесь с друзьями!

stanok.guru

делаем вагонку своими руками ручным фрезером (видео)

Приобретение ручного фрезера – это хорошая возможность сделать много полезных вещей по дому, улучшить его интерьер и экстерьер, провести ремонтные и строительные работы. Однако, чтобы ручной фрезер превратился в полезное и эффективное устройство, его необходимо оснастить соответствующим инструментом – таким, например, как фрезы для вагонки или филенки, для работы по камню, металлу и другим материалам. Найти и приобрести такую продукцию на современном рынке можно легко, но прежде чем делать выбор, следует разобраться в том, что собой представляют такие фрезы и какими параметрами они характеризуются.

Изготовление вагонки ручным фрезером — задача, вполне осуществимая в домашних условиях

Виды инструментов для оснащения ручного фрезера

Выбирая инструмент для того, чтобы оснастить им свой ручной фрезер, вы должны в первую очередь определиться, какие задачи собираетесь решать с его помощью. Кроме того, следует учитывать и характеристики материала, который будет обрабатываться (фрезы по дереву, например, изготовлены из более мягкого материала, чем фрезы по камню).

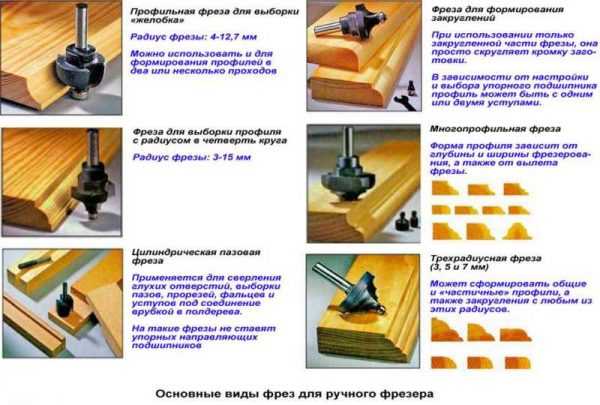

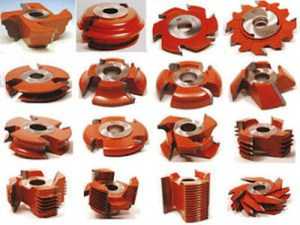

Рабочие головки фрез могут иметь различные профили

На современном рынке, как уже говорилось выше, представлено множество разнообразных фрез, предназначенных для оснащения ручного электроинструмента. Если говорить о наиболее популярных типах, то следует выделить:

  • фрезы для вагонки;
  • фрезы для филенки;
  • инструмент для выполнения работ по камню;
  • спиральные фрезы, предназначенные для работ по дереву.

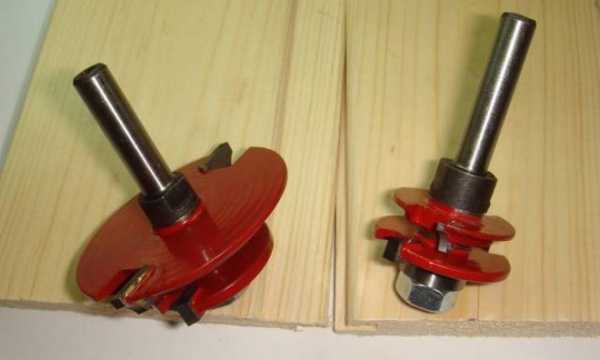

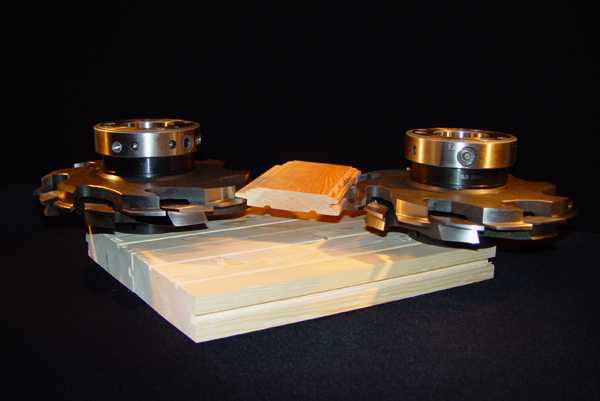

Фрезы для изготовления вагонки

Вагонка, которая сегодня активно используется для выполнения как внутренних, так и наружных отделочных работ, представляет собой качественно обработанную доску, на одной из боковых сторон которой выполнен шпунт, а на другой – паз. Для изготовления такого отделочного материала нужна фреза для вагонки, задача которой как раз и состоит в том, чтобы сформировать пазы и шпунты на боковой поверхности деревянной доски.

Комплект насадок для изготовления вагонки состоит из двух фрез, каждая из которых предназначена для обработки одной стороны доски

Фрезы для изготовления вагонки, таким образом, подразделяются на два основных типа в зависимости от того, какой именно элемент они формируют – шпунт или паз. Каждый из таких типов фрез для вагонки, отдельные модели которых могут устанавливаться и на ручной фрезер, отличаются как своими размерами, так и конструктивным исполнением.

Фрезы, используемые для изготовления вагонки, различаются и типом своего хвостовика, который может иметь диаметр 8 и 12 мм. Это позволяет применять их для оснащения оборудования различной мощности. Типовая фреза для изготовления вагонки содержит в своей конструкции следующие элементы:

  • два диска с режущими ножами;
  • подшипник, расположенный между режущими дисками;
  • ось, на которой все элементы конструкции фиксируются при помощи крепежной гайки.

Фрезы для вагонки, как правило, являются разборными для замены режущей части или подшипника

Режущую часть таких фрез, которую можно самостоятельно затачивать до четырех раз, делают преимущественно из стального сплава марки ВК8. Для изготовления вагонки ручным фрезером могут использоваться как универсальные, так и специально предназначенные для оснащения ручного электрооборудования фрезы.

Геометрические параметры вагонки должны соответствовать требованиям соответствующих нормативных документов, в частности DIN 68126 (евровагонка) и ГОСТа 8242-88 (отечественная продукция). В связи с этим инструмент, используемый для изготовления таких изделий, должен отвечать определенным требованиям как по своим размерам, так и по конфигурации режущей части.

Инструменты для работ по камню

Инструменты для ручного фрезера, предназначенные для работ по камню, отличаются разнообразием своего конструктивного исполнения. Выбор зависит не только от того, какой именно камень необходимо обработать, но и от характера предстоящей технологической операции. Так, в зависимости от конструктивного исполнения различают радиусные, профильные и обгонные фрезы для работ по камню, а также для выполнения инкрустации.

В зависимости от материала изготовления режущей части фрезы для работ по камню могут быть:

  • оснащенными твердосплавными пластинами, которые напаиваются на режущую часть;
  • с твердосплавными элементами, фиксируемыми на режущей части механическим способом;
  • с алмазным напылением.

Разновидности алмазных фрез для ручного фрезера

Наиболее эффективными для обработки камня считаются фрезы, изготовленные с применением алмазной крошки. Производиться они могут методом спекания такой крошки или посредством ее гальванического напыления на рабочую поверхность. Более износостойкими являются полученные методом спекания инструменты, рабочая часть которых состоит из нескольких слоев алмазной крошки. Износостойкость таких фрез объясняется тем, что при стачивании верхнего слоя их рабочей части обнажается следующий, алмазные зерна которого еще не изношены.

Фрезы для работ по камню, на рабочую поверхность которых алмазный слой нанесен гальваническим методом, меньше подвержены деформации и позволяют выполнять обработку с более высокой точностью.

Фигирейные фрезы

При помощи фрез для филенок (или фигирейных) изготавливаются тонкие дощечки определенной конфигурации, которыми обрамляют различные декоративные элементы. Филенки чаще всего используют для изготовления декоративных рамок, а также для оформления мебельных фасадов. Филенчатый элемент, применяемый исключительно в декоративных целях, может вырезаться по контуру изделия. Посредством фрез для филенки можно изготавливать изделия, которые одновременно выполняют две функции: выступают в роли декоративного элемента и фиксируют между собой соединяемые элементы по принципу «шип – паз».

Обработка кромки столешницы фигирейной фрезой

На современном рынке предлагаются различные фрезы для филенки, предполагающие изготовление такого декоративного элемента в один или несколько проходов. При изготовлении филенки в несколько проходов на каждом этапе технологического процесса снимается слой материала, на который рассчитан используемый инструмент. Как правило, в таких случаях применяется не один инструмент для филенки, а целый их набор.

Фрезы для филенки могут работать в вертикальной и горизонтальной плоскостях. Вертикальными фрезами для филенки обрабатывают плинтусы и кромки карнизов, что предполагает выполнение обработки на большую глубину. Горизонтальные фрезы для филенки отличает больший диаметр режущей части. С их помощью выполняют обработку мебельных фасадов, полок и дверных полотен. Хотя фрезы данного типа и позволяют повысить производительность обработки, они значительно уступают вертикальным по глубине резания. Следует отметить, что практически ни одно производство не обходится без фрез филенчатого типа.

Фигирейные фрезы разделяются на односторонние и двухстронние

Фрезы спирального типа

Спиральные фрезы тоже активно используются в мебельном производстве. По внешнему виду и конструкции они очень похожи на сверла. Как и у спиральных сверл, на их рабочей части присутствуют канавки, при помощи которых из зоны обработки выводится стружка отработанного материала. Спиральные фрезы делятся на следующие категории:

  • с нисходящим резом;
  • с восходящим резом;
  • совмещающие оба упомянутых типа.

Типы спиральных фрез

Основными сферами применения фрез спирального типа, которые на современном рынке представлены в широком ассортименте, являются:

  • раскрой материала;
  • формирование на поверхности изделий из твердой древесины элементов различной конфигурации;
  • создание на поверхности изделий из древесины пазов и углублений различной конфигурации.

Спиральные фрезы часто используются в паре с копирующей втулкой

Среди преимуществ использования спиральных фрез для обработки древесины можно выделить следующие:

  1. формирование среза, отличающегося высокой чистотой и точностью выполненной обработки;
  2. значительно меньший выброс опилок, чем при использовании других инструментов;
  3. низкий уровень шума и вибраций при работе;
  4. высокая точность и производительность обработки при выполнении погружного фрезерования.

Таким образом, разнообразие фрез, которыми можно оснащать и стационарное, и ручное электрооборудование, позволяет успешно выполнять различные технологические операции. При помощи таких инструментов может быть не только изготовлена вагонка своими руками, но и выполнены многие другие технологические операции для улучшения домашнего интерьера.

Главное требование, которым следует руководствоваться при выборе таких фрез, – учет их основного назначения и характеристик обрабатываемого материала, будь то дерево для вагонки или камень.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Фреза для изготовления вагонки своими руками: инструкция с видео фото про фрезы для изготовления вагонки ручным фрезером

Досуг каждый проводит по-своему, но лучше всего, это делать с пользой. Мы предлагаем вам изготавливать самостоятельно материал для отделки вашего дома или квартиры. Для этого, вам в первую очередь, понадобятся фрезы для вагонки на ручной фрезер. Представьте, как это удобно – изготавливать материал для ремонта на дому, согласитесь, это не только увлекательно, но и полезно.

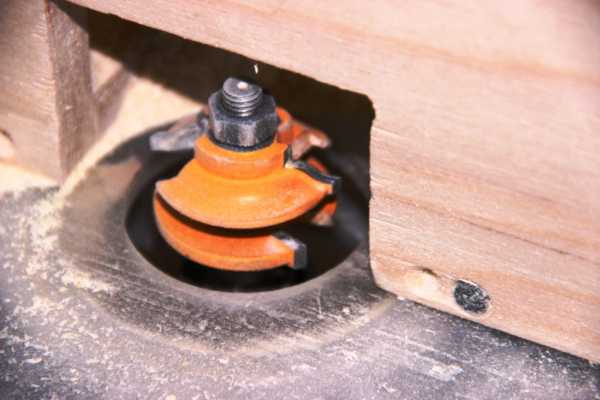

На фото представлены фрезы для изготовления вагонки ручным фрезером

Изготавливаем вагонку в домашних условиях

Существующие виды инструмента

Фрезы для ручного фрезера для изготовления вагонки  — набор для профессионального использования
  1. Фрезы ручного типа подразделяются на:
    • кромочные,
    • подшипниковые,
    • безподшипниковые.

Для того чтобы самостоятельно изготавливать панели из дерева, вам понадобятся подшипниковые фрезы, остальные типы инструмента требуют дополнительного оборудования, а значит, нам они не подходят;

Инструменты режущие для ручной работы
  1. Фрезы для изготовления вагонки для ручного фрезера бывают самые разнообразные. Перед тем как приступать к работе, нужно определиться с тем, какие именно инструменты вам понадобятся для изготовления панелей из дерева. Не забывайте также, что некоторые режущие инструменты использовать можно лишь для ручной работы, но нежелательно, из-за неудобства;
Универсальные модели



Обратите внимание! Фреза для вагонки, показанная на фото сверху является универсальной по причине того, что использовать её удобно как на станке, так и в ручной машине фрезерного типа. Диаметр таких деталей может колебаться от 35 до 59 миллиметров, в зависимости от длины хвостовика.



Насадные модели
  1. Фреза для изготовления вагонки, которая показана на фото, поможет вам сделать панель с любым шпунтом. Важно, настроить правильно станок, а именно выбрать фрезу по диаметру и глубине.

Самостоятельный процесс изготовления

Изготовление деревянных панелей самостоятельно
  • Сделать вагонку своими руками – задача не из простых, но это совсем не значит, что вы не сможете это сделать. Главное, в этом деле — внимательность и соблюдение техники безопасности;
  • Для начала сделайте фугованные заготовки, чтобы они были ровными. Сделайте сразу же срез на одной стороне необрезанной доски, а потом приступайте к определению ширины панели;

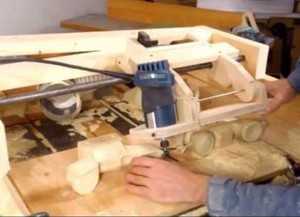

Самодельный станок для изготовления деревянных изделий
  • Перед тем как окончательно определиться с шириной панели, необходимо посмотреть на ширину всех ваших досок, чтобы в конечном итоге, все получились одинаковыми. Подробная инструкция поможет вам всё выполнить последовательно и без ошибок, главное, быть внимательными;

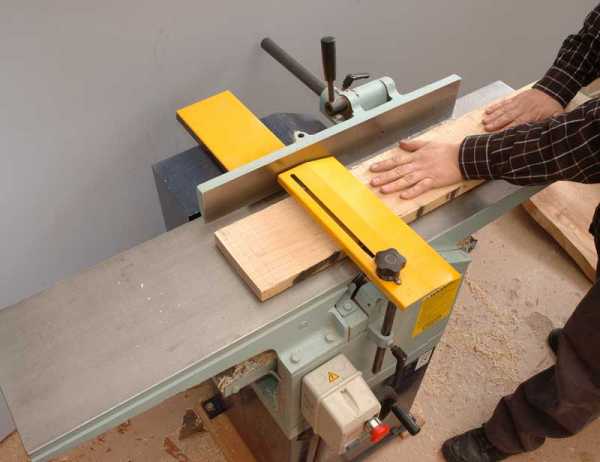

Фугованные доски
  • Во время фугования материала стоит быть предельно осторожными, потому как именно в процессе фугования досок, даже профессионалы получают травмы. Для того чтобы полученный материал был идентичным по толщине, необходимо считать проходы по фазе, то есть, их количество.

Важно! Для того чтобы процесс обработки досок был простым и незамысловатым, проходил без проблем, необходимо брать материал, длина которого не превышает двух метров. С такими досками удобно работать, их просто обрабатывать. Если доски совсем короткие, то их обработка облегчается, если этот процесс производить фрезером ручного типа.

Методы соединения досок

Помните! Когда вы спиливаете обзол, очень часто остаётся достаточно много материала, его не стоит выбрасывать. Из этих отходов можно будет сделать небольшие соединительные рейки.



На фото — процесс выпиливания паза
  • В том случае, когда доска уже обработана, вам нужно только сделать шип и, конечно же, паз. Устанавливаем стол так, чтобы вам было удобно на нём работать и шпунтовать доску. Не забывайте, что постоянно необходимо регулировать глубину паза и заготовка всегда должна быть плотно прижата к столу;
Доску обрабатываем на рейсмусе
  • Как сделать вагонку ручным фрезером вы, наверное, поняли, но ещё необходимо будет поговорить о подробностях и нюансах этого дела, потому как в каждом деле есть свои особенности, которые необходимо знать. Помните, что если вам понадобилась доска калиброванная, для её изготовления вам необходим будет рейсмус, ручной станок для этого не пройдёт;
Работа фрезера
  • При работе ручным фрезером нужно быть предельно осторожными. Потому что этот прибор считается опасным. Иногда даже мастера своего дела совершают ошибку и травмируются, так что новичкам нужно быть всегда начеку. Не забывайте о технике безопасности, а также следите за толщиной изделия, чтобы ваш материал был ровным;
  • Изготовление вагонки ручным фрезером под силу даже новичку, если тот перед началом работы ознакомится со всеми правилами работы с данным устройством. Не забывайте о том, что качественное оборудование гарантирует вам безопасность работы, не стоит экономить на этом.

Итог

На строительном рынке сегодня можно найти любые виды и размеры строительных материалов. Не стоит забывать о том, что цена на них намного выше, чем себестоимость материала, из которого вы самостоятельно сделаете вагонку. В предложенном видео вы сможете увидеть отдельные этапы изготовления панелей из дерева своими руками на станке.

Похожие статьи

beaver-news.ru

Основные виды фрез по дереву для ручного фрезера

Настоящим помощником в доме является фрезер для ручной работы c разнообразными резцами. Их использование превращает деревянные бруски в настоящие произведения искусства. Ознакомимся с самыми востребованными фрезами по дереву, назначением и применением.

Что такое ручной фрезерный станок

Ручным фрезерным станком в домашних условиях обрабатываются мелкие деревянные детали. Рассмотрим, какие бывают комплекты фрез и для чего они используются.

Основное применение:

  • Для установки дверей
  • Для монтажа оконных рам (рамочные фрезы)
  • При обтачивании небольших брусков и планок
  • При создании отверстий для установки дверных и оконных замков

Фрезер используется только в точечных работах на небольших деревянных участках.

Мощность инструмента бывает:

Лёгкая модель имеет мощность до 750 Вт. Подходит для выполнения мелких работ в домашних условиях.

Обладая мощностью 750–900 Вт, модель является востребованной. Это незаменимый помощник во время монтажа мебельной обвязки и создания фигурных деталей из деревянных брусков.

Тяжёлая модель используется для выполнения профессиональных изделий. Она имеет мощность 900–1200 Вт.

Классификация насадок по дереву для ручного фрезера

Независимо от технических характеристик, оснастку можно разделить по специфике использования.

Спиральный резец позволяет находиться инструменту в постоянном контакте с древесным материалом. Это приводит к более ровному резу.

С помощью профильных оснасток закругляют углы, снимают фаски и делают выборку канавок. Микрошиповая фреза – одна из разновидностей. На ней присутствуют боковые и торцевые кромки. При помощи этой фрезы формируется соединение «шип – паз»;

Кромочный вид резца, который придает кромке эстетичный вид. В нем отсутствуют ножи на конце, а наличие подшипника на конструкции способствует выполнению кромки столешницы по лекалам и получения фаски на кромке изделия.

Важно! Чтобы продлить работу подшипника, его регулярно нужно смазывать машинным маслом.

Чтобы деревянные заготовки выглядели чисто – с  пазами и канавками, стоит остановить свой выбор на пазовых длинных резцах. Они могут представлять собой как твердосплавный монолит, так и стальной инструмент с быстрорежущими напайками. Плиты МДФ и ДСП обрабатывают удлиненным режущим инструментом для ручного фрезера.

Сферические фрезы по дереву имеют круглое очертание. Ими обрабатывают торцы деревянных деталей, создают пазы. Отличительной чертой этого типа резца является наличие режущей части по всей окружности. Это преимущество даёт возможность инструменту работать под любым углом как на всей рабочей поверхности, так и на отдельных участках.

Как выбрать пазовые фрезы. Их основные виды

Цилиндрическая форма резца после работы оставляет прямоугольное сечение в пазе. Это самый простой инструмент.

Фрезы с закругленной режущей головкой используют для фигурной обработки столярных заготовок. Применяют для декоративной обработки мебельных элементов, а сечение паза напоминает конфигурацию буквы U.

  • V–образные 90˚

Резцы используют для получения на деревянной детали небольшой канавки V–образного вида. Боковые стенки ее между собой имеют угол 90˚.

  • Конструкционные

Резец в заготовке образует перевёрнутую букву Т. Основание его имеет форму правильной трапеции. Это очень надёжное соединение. Если заготовки задвинулись между собой, то по-другому их не разъединить.

Инструмент используют для декоративных и кромочных работ. Их называют ещё филёнчатые. В сечении паза получается форма фигурной скобки. Фрезеруют не только центр, но и край заготовки.

Важно! Фрезы – расходный материал. Необходимо делать запас резцов, так как они срабатываются во время обработки деревянных заготовок.

Пальчиковые (обгонные) заточки состоят из хвостовой, основной и рабочей части. С помощью инструмента формируется углубление определённой конфигурации, обрабатывается кромка, врезаются петли или другие фурнитурные элементы. А на поверхности бруска можно выполнить декоративные элементы объёмных форм.

Резцы бывают выпуклые и вогнутые с реверсным вращением, что делает их универсальными. Они выполняют сложную или фигурную обработку деревянных заготовок.

Фреза имеет цилиндрическую форму, режущую кромку, дополнительные торцовые элементы, которые защищают дно канавки. Они идут со сменными ножами. Обрабатывают выемки и уступки. Заточка глубоко проникает в заготовку, обрабатывает отверстие и плоскость, которые расположены под углом 90˚ друг к другу.

Строительная индустрия предлагает фрезы наборные из 10, 12, 50 и 60 штук. Выбирать инструмент нужно по техническим параметрам.

  • Профиль–контрпрофиль

С помощью некоторых фрез можно формировать два взаимно сочетающихся профиля, один из которых – ответный. Это может быть комплект из двух отдельных фрез, дополняющих друг друга («профиль–контрпрофиль»).

Строгальная фреза изготовлена из легкого, но прочного сплава, оснащена четырехсторонними твердосплавными ножами, предназначена для фугования гладких поверхностей древесины мягких и твердых пород или фрезерования криволинейных заготовок из дерева, фанеры, МДФ на фрезерных одношпиндельных станках с ручной и механической подачей заготовок.

Нужно обращать внимание:

  • на пайку, которая при длительной работе может потерять свою продольную устойчивость;
  • на пластину с хвостовиком, которые должны быть прочно припаяны материалом артикула ПСр 40 или ПСр 37,5 с серебром и медью;
  • на тепловую прочность, которая проверяется методом нагрева до температуры 200–250˚ С. В этом случае продольная ось не должна биться больше, чем на 0,05 мм.

Фрезы, изготовленные из быстрорежущей стали, имеют лучшую прочность, по сравнению с монолитными резцами из инструментальной стали.

Используются для получения на поверхности заготовок 3D рельефов. Хвостовик в конусной фрезе может иметь диаметр 4, 6 и 8 мм. Глубина рельефа зависит от выбранного диаметра хвостовика. Ею обрабатывают внешние кромки, декоративные фаски, мебельные детали, которые впоследствии будут соединяться в круглую форму.

  • Долбёжные

Данными фрезами выполняют долбёжно-пазовальные работы в древесных заготовках. Производители используют высокопрочную сталь с антикоррозийной защитой.

Размеры фрез по дереву

Основные параметры оснастки – длина и диаметр. Самым востребованным диаметром для хвостовика является размер 6, 8 и 12 мм. Он является ключевым для инструмента. В магазине продаются фрезы с диаметром ¼ дюйма – 6,35 мм и ½–12,7 мм. Они не подходят к 6 и 12 мм цангам.

Важно! Диаметры хвостовика и цанги должны быть одинаковыми по размеру. Небольшая разница не даст ожидаемого результата в работе.

Заключение

Ознакомившись с видами фрез, можно сделать вывод, что фрезерование имеет большие возможности – формирует кромки, филенки, пазы, канавки разной глубины и конфигурации. Каждый тип инструмента предназначен для определенного вида работы. Фальцевая фреза применяется для получения оконных пазов под стекло в деревянных рамах. Изготовление фасада мебели фасадными фрезами, плинтуса, паркетной доски, поручней, багета возможно другими видами. Сколько стоят фрезы по дереву, можно увидеть в любом строительном или специализированном магазине. Отдельная группа продукции – алмазные фрезы по дереву. Они отличаются самой высокой прочностью, но и цена в разы выше. Имеются фрезы по алюминию, по камню, по металлу, но это уже другая тема.

Во время работы ручным фрезером необходимо соблюдать технику безопасности. Обязательно должны быть спецодежда и респиратор.



pro-instrument.com
