Ручные фрезеры по металлу. Зачистка и обработка сварного шва. Инструмент, оборудование для фрезерования, удаления, снятия усиления сварных швов

Ручные фрезеры по металлу не являются распространенным инструментом, который всегда должен находиться под рукой в домашней мастерской. Однако для промышленных предприятий и фирм, занимающихся выполнением серьезных работ, приобретение такого оборудования просто необходимо. Не так давно появившиеся на российском рынке ручные фрезеры уже завоевали популярность среди профессионалов своего дела.
Почему нужно обрабатывать сварной шов изделия? Внешний вид
Дизайн изделия иногда является определяющим фактором при покупке. Производители стремятся завоевать клиентов любыми методами и средствами. Как известно, чем «симпатичнее» изделие, тем больше внимания ему уделяют потенциальные покупатели. А удаление сварного шва в разы повысит эту самую «привлекательность».

Потребительские характеристики
Зачистка сварного шва, проведенная по всем правилам, предотвращает появление на металлоизделии коррозии, препятствует скапливанию в местах соединения грязи. Даже нержавеющая сталь при халатной сварке и обработке соединений со временем может окислиться и заржаветь из-за того, что посторонние частицы проникают в микропоры. Плохо зачищенный сварной шов также в разы сокращает срок эксплуатации изделия, которое используется в местах повышенной влажности или находится под воздействием химически агрессивных сред (кислот или щелочей).


Если ручные фрезеры по металлу не способны справиться со своей работой на сто процентов (это в основном касается непрофессиональных инструментов или дешевых подделок), то репутация производителя металлоконструкций серьезно пострадает. Поэтому лучше выбирать оборудование известной торговой марки – может, и более дорогое, но зато более надежное.

Стандарты качества
Вся поставляемая покупателю продукция должна соответствовать определенным нормам и требованиям. Именно для выполнения этих стандартов должна проводиться и обработка сварного шва различных промышленных металлоизделий. В противном случае конструкции с незащищенными сварными соединениями (например, ванна или металлический рабочий стол) могут стать причиной травмы или вызвать у человека аллергическую реакцию из-за микрочастиц, оставшихся в необработанных швах.


Из всего вышеперечисленного следует, что своевременная зачистка и удаление сварного шва должны быть обязательной составляющей сварочных работ.

Грамотное удаление сварного шва – это залог качества и надежности готового изделия. Поэтому инструмент для проведения этой операции нужно выбирать со всей ответственностью. Если оборудование будет успешно справляться со своими функциями, желаемый результат и прибыльный бизнес гарантирован!

Все работы по зачистке сварного шва подразделяются на несколько процессов:

• очистка участка от окалины и шлаков;
• удаление усиления швов;
• подготовка участка к финишной обработке.

Эти процессы требуют профессионального подхода, определенных знаний и навыков. За внешний вид металлоконструкции несет ответственность и профессиональный инструмент.


Обычно к оборудованию для работы со сварными соединениями относят абразивные материалы и шлифовальные машины. Иногда производители отдают предпочтение обработке специальными средствами – пастами или гелями. Еще один метод – пескоструйная обработка.


Зачистка сварных соединений состоит из таких этапов:

• удаление сварных швов шлифовальными кругами и зачистка околошовной зоны от сторонних образований;
• агрессивная обработка соединений фибровыми или лепестковыми кругами;
• зачистка швов в труднодоступных местах с помощью специализированного инструмента.

Оборудование для выполнения всех вышеперечисленных задач подразделяется на:

• ручной инструмент;
• станки;
• специальные зачистные станции.

Какому оборудованию отдать предпочтение?
Каким же параметрам нужно уделить внимание при выборе фрезера?

• Плавность хода «головы». Механизм должен идти без скачков, ровно и плавно, иначе на месте грубого входа в металлоконструкцию могут остаться следы.
• Жесткость конструкции – все упоры должно надежно фиксироваться.
• Чтобы быстро фиксировать зажим «головы» одним движением пальца, его ход должен быть небольшим.
• Дополнительная комплектация (например, сразу несколькими фрезами).
• Цена. Как уже упоминалось выше, хороший инструмент дешевым быть не может.

Если у вас нет возможности перед покупкой лично проверить оборудование «на деле», то обязательно обратитесь за советом к профессионалам, которые уже работали с данным инструментом. Получить консультацию всегда можно на специализированных форумах в Интернете.
Достоинства ручных фрезеров моделей GTB Наибольшими преимуществами при обработке, зачистке и удалении сварного шва обладает эксклюзивное оборудование GTB.


Очень часто внешний вид металлоконструкции может быть подпорчен специфическими углублениями, остающимися на поверхности после удаления сварных соединений. Не помогает даже последующая окраска. Это происходит потому, что поверхности во время сварки находились в разных плоскостях. Обычный зачистный круг не может хорошо выполнить работу при таком условии. Подобную задачу не под силу решить и шлифовальному кругу. Зато модели ручных фрезеров GTB за счет плотного прилегания к поверхности эффективно справляются с этой проблемой!

К достоинствам этого оборудования следует отнести:

• обработку без локального зареза;
• сохранение плоских стенок и прямых углов конструкции;
• аккуратный внешний вид обработанного изделия после финишного окрашивания.

Если сравнивать работу инструментами GTB с традиционным оборудованием (например, угловыми шлифовальными машинам), то и здесь ручные фрезеры по металлу выигрывают у конкурентов сразу по нескольким характеристикам:

• более высокая производительность за счет большей скорости обработки;
• отсутствие дополнительных затрат на абразивные и расходные материалы;
• «чистая» и эффективная работа благодаря возможности регулировки высоты удаления сварного соединения.

Аналогов этим уникальным инструментам на сегодняшний день на российском отраслевом рынке не существует. Приобретая оборудование от торговой марки Chamfo, вы гарантировано получаете:

• удобство и простоту при работе с инструментом;
• высокую скорость обработки металлоизделий;
• надежность и качество;
• компактность.

Эти инструменты могут применяться на предприятиях, занимающихся различными видами металлообработки, машиностроением, а также в ремонтных мастерских и других сервисных организациях.
Некоторые полезные рекомендации по работе с ручными фрезерами
1.Как и в любом другом деле, в работе с фрезером недопустима спешка! Приступайте к делу не торопясь, чтобы в результате не испортить заготовку.

2.Для начала перепроверьте все необходимые настройки. Обратите внимание на то, закреплены ли упоры, нет ли помех на пути.
3.Не задавайте инструменту сразу же высокую скорость работы: установите регулировочное колесо на отметку 3 или 4. Выполнение этого условия особо важно при фрезировании на глубину более чем пять миллиметров. Иначе вам грозит перегрев оснастки. Ведите инструмент лицевой стороной к себе.
4.Чтобы понизить риск съезда с линии оборудования с боковым упором, прижимайте его к изделию одной рукой, а другой – ведите.
5.Всегда проверяйте, надежно ли зафиксирована фреза! Если она вдруг неожиданно вылетит на большой скорости, это может привести к печальным последствиям!
6.Настройки можно дополнительно перепроверить с помощью линейки или угольника, если вы сомневаетесь в точности глубины или расстоянии до края.
7.Обрабатываемая металлозаготовка для качественного выполнения работы должна быть закреплена как можно надежнее!
8.Перед тем, как приступать к работе с новым инструментом, не поленитесь тщательно изучить инструкцию по эксплуатации! Вы непременно почерпнете для себя немало полезной информации.

www.itmash.ru

Фреза по металлу: конструкция, виды, принцип работы

Фрезеровка представляет собой обработку, при которой деталь движется поступательно. Фреза по металлу имеет несколько режущих кромок и позволяет с большой скоростью обрабатывать заготовку по плоскости, зачищать торцы и делать пазы. В зависимости от формы рабочей поверхности, получаются скошенные и фигурные края.

Специальные фрезы для дрели и фрезера позволят изготовить необходимые вещи или просто красивые поделки в домашней мастерской. Умельцы самостоятельно из подручных материалов изготавливают инструмент с оригинальной конфигурацией.

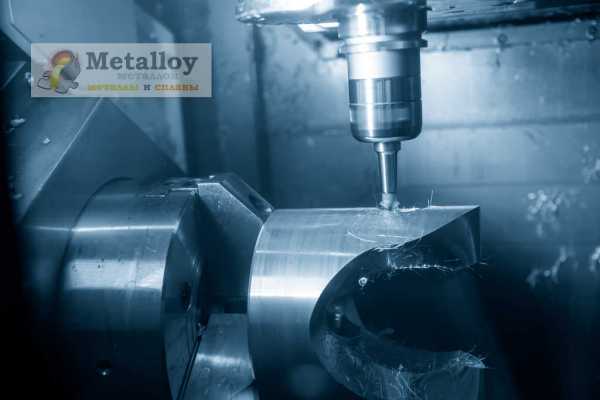

Фреза по металлу

Устройство и принцип работы инструмента

Из всех видов инструментов для обработки металла, фрезы представляют самую большую и разнообразную группу. Их конструкция и принцип работы отличается от всех остальных резцов и сверл. Инструмент, закрепленный на шпинделе, вращается. Деталь перемещается относительно него поступательно по трем осям и под углом в любом направлении. Острые кромки и пластины снимают стружку. В результате на заготовке:

• обрабатываются плоскости;
• зачищаются и делаются фигурные торцы;
• вырезаются шпоночные пазы;
• делаются прорези;
• отрезаются части проката и детали;
• снимаются фаски;
• нарезаются зубья и шлицы;
• делаются т-образные и фигурные пазы;
• сверлятся и растачиваются отверстия.

Фреза относится к многорезцовым инструментам и состоит из корпуса, на котором расположены режущие кромки. Для крепления в патрон имеется конусный или цилиндрический хвостовик. На оправке деталь крепится шайбами, надевая для вращения пазом на выступ. Она может иметь для фрезеровки по металлу вставные пластины и режущие кромки, заточенные из цельной заготовки.

Популярные разновидности

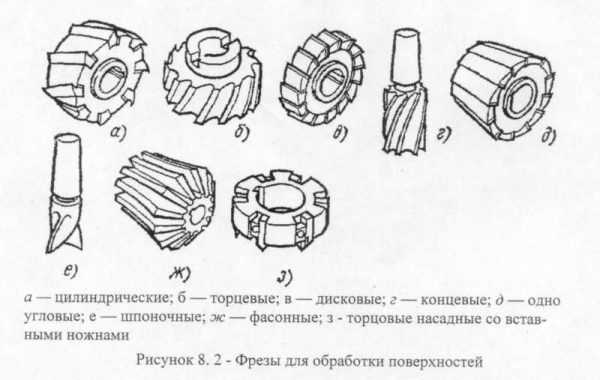

На производстве применяется несколько видов фрез по металлу. Они делятся на группы в зависимости от формы, расположения и типа режущих кромок и выполняемых ими операций. Отдельную группу представляют разновидности фрез по металлу для дрели и ручного фрезера. Они имеют небольшие размеры, цилиндрический хвостовик диаметром 6–12 мм, в зависимости от патрона дрели. В остальном они полностью похожи на инструмент, применяемый на производстве.

Разновидности фрез

Цилиндрические

Цилиндрическая фреза состоит из корпуса в форме втулки с отверстием и шпоночным пазом для крепления на оправку. По наружной поверхности находятся несколько режущих кромок, расположенных наклонно вдоль оси.

Они предназначены для зачистки торцов деталей, выборок, пазов. Обработка производится только боковыми поверхностями с высокой точностью и чистотой. Вращений фрезы и движение детали происходит навстречу. Для обработки боковых торцов без кантовки заготовки, применяются специальные приспособления, на шпиндель крепят угловые головки, и вертикально устанавливается фреза.

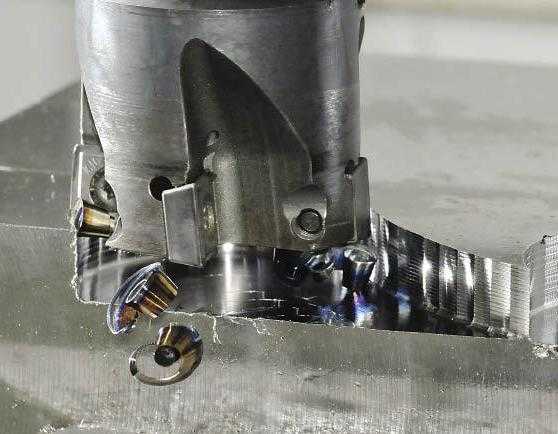

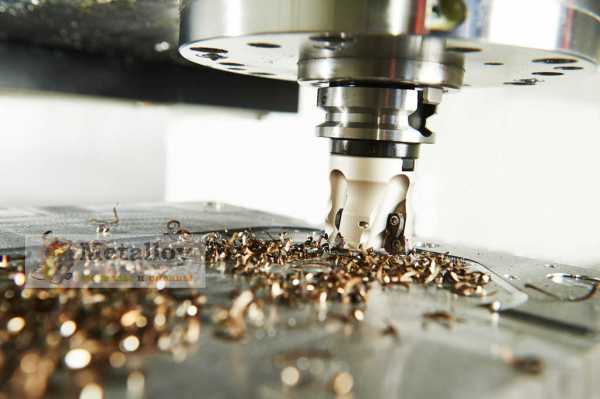

Торцовые

Обработку по плоскости производят торцовые фрезы. Режущие кромки расположены в нижней части корпуса. Фрезеровка производится по поверхности с высокой скоростью при продольном перемещении стола с деталью. Производительность такой обработки в несколько раз превышает строжку.

В корпус цилиндрической формы вставляются режущие пластины. Количество зависит от диаметра и требуемой чистоты обработки. Оправка подбирается по диаметру отверстия. Крутящий момент передается через шпонку.

Отдельные модели небольшого диаметра имеют хвостовик и крепятся в патроне. Некоторые их них могут резать и боковой поверхностью.

Червячные

Это цилиндрическая фреза с несколькими рядами твердосплавных пластин вместо ровного выступа режущей кромки. У червячной фрезы ряды с фигурными пластинами заточены по форме обратной эвольвенты и располагаются с разным уклоном, в зависимости от модуля.

Применяют инструмент для нарезки зуба на шестернях и колесах, шлицевых валах. Угол наклона выставляется оправкой на станке. Обработка производится обкаткой, когда деталь вращается, смещаясь на один зуб за оборот фрезы. В работе участвует сразу несколько пластин.

Дисковые

Дисковые фрезы напоминают блины с фигурными краями и отверстием в центре для установки на оправку. Режущие кромки расположены по краю наружного радиуса тонкого диска. Обработка производится перпендикулярно оси вращения инструмента. Режут вставными пластинами и зубом, вырезанным в цельном диске. Толщина прорези в детали от 1 мм.

Делятся по форме режущих пластин:

• пазовая;
• модульная;
• полукруглая;
• трехсторонняя;
• отрезная.

Для дрелей пилы собраны совместно с оправкой. В ламельных фрезерах применяются дисковые пилы с отверстием. Диаметр и толщина подбираются по шпонке.

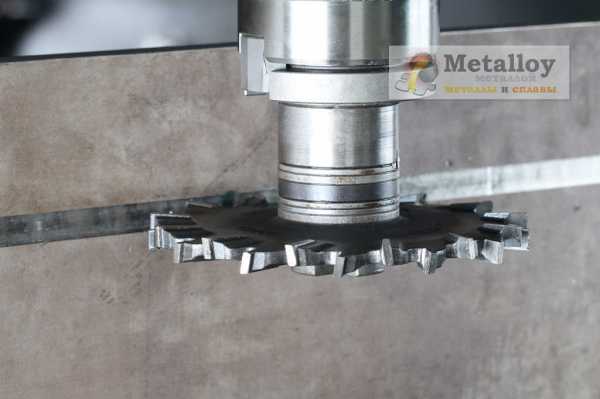

Дисковая фреза

Отрезные

Цельные дисковые фрезы, тонкие, с острыми зубцами, вырезанными по краю корпуса, называют отрезными фрезами или пилами. Корпус может быть одной толщины с зубьями, в таком варианте между корпусом и режущей кромкой перехода нет. Крепление к оправке осуществляется отверстием с пазом. На инструменте большого диаметра есть 4 отверстия под болты для крепления к фланцу на шпинделе.

Пилы предназначены для отрезных и подрезных операций. Тонкий рез толщиной 2–6 мм экономно раскроит металл на заготовки, сделает прорезь в крепеже под фиксацию проволокой или на пальце, чтобы зафиксировать его пластиной. Применяется для торцовки деталей типа вал и отрезки технологических прибылей.

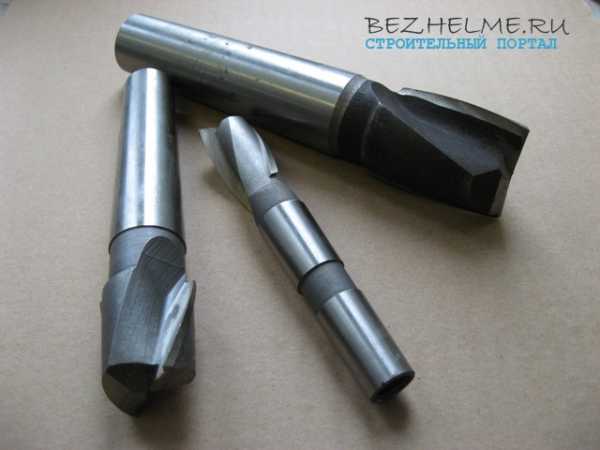

Концевые и угловые

Для торцовки плоских деталей предназначены концевые и угловые фрезы. Режущие кромки расположены по торцу. Корпус имеет форму цилиндра и срезанного конуса. Обработка производится вдоль края. В результате получается гладкий ровный торец заготовки. Угол наклона определяется формой инструмента.

Фреза под Т-образные выемки

Для крепления деталей на столах станков имеются пазы Т-образной формы, перевернутые широкой стороной вниз. В них легко заводятся головки шпилек для фиксации заготовки.

Прорезаются пазы фрезой фигурной конфигурации. Режущие кромки разных диаметров расположены на одной оправке — от торца широкий и низкий цилиндр, а ближе к оправке находится тонкий. Возможна фрезеровка в 2 прохода. Сначала на всю глубину пальчиковой или цилиндрической узкой фрезой, затем фрезеровка широким инструментом по дну канавки.

Шпоночные

Для создания шпоночных пазов используют специальные пальчиковые дисковые фрезы с режущим торцом. Инструмент сначала опускается на заданную глубину, работая как сверло. Затем производится выборка вертикально — фрезеровка.

Для изготовления шпоночных и других пазов фрезером, используется шаблон и копировальная втулка. Трафарет изготавливается из любого материала, включая фанеру, оргстекло, дерево. Его размеры больше вырезаемого занижения на разницу диаметров копировального кольца и режущего инструмента. Втулка скользит по краю шаблона, не давая фрезеру отклониться в сторону. Можно вырезать любые фигуры, включая орнаменты и надписи.

Шпоночная фреза

Фасонные

Фасонные фрезы имеют множество режущих кромок и напоминают грубый фигурный напильник с хвостовиком для крепления в патрон. Используются для придания торцу определенной сложной конфигурации. Форма кромки получается обратная инструменту.

Производители и правила выбора оборудования

Выбор фрезы производится по нескольким факторам:

• оборудование:
• вид отработки;
• материал.

Качество инструмента определяется фирмой производителем. Например, лучшие наборы фрез по металлу для ручных фрезеров выпускаются фирмой BOSCH. Стоимость такого оборудования несколько выше, чем у других европейских фирм, но качество и срок работы высокий. Особенность немецких инструментов — изготовление хвостовика под патрон конкретной модели электрического инструмента, выпущенной фирмой. Он может не совпадать с патронами на других фрезерах.

Хорошее качество имеет продукция фирм:

Отечественная продукция отличается прочностью благодаря традициям в производстве качественных сплавов. Следует обратить внимание на режущий инструмент компаний:

• Инструмент-Сервис;
• Корвет;
• Глобус.

Отечественные фрезы дешевле импортных. Их недостаток в маленьком выборе типоразмеров и форм.

Требуемое число зубьев

При выборе дисковой пилы следует учитывать — чем мельче зуб, тем чище обработка. Быстрый рез получается при крупном зубце с подачей 50%.

Торцовые фрезы подбираются по твердости материала. Обрабатывать чугун можно набором с 4 режущими кромками на большой подаче и высоких оборотах.

Для быстрой черновой обработки следует выбрать инструмент с большим количеством пластин. Подача зависит от состава стали и ее твердости.

Как подобрать материал

Для работы с металлом следует выбирать пластины, способные длительное время резать металл и не сминаться. Они должны быть значительно тверже обрабатываемого материала. Следует брать твердые жаропрочные сплавы. Форма пластины и ее размер подбираются по корпусу и способу крепления.

Для фрезера набор инструмента для работы с металлом ограничен. Алюминий, медь и их сплавы можно фрезеровать инструментом по дереву. Для чугуна и стали следует выбирать двухперьевые фрезы из твердых сплавов. Инструмент по дереву имеет мягкую для металла режущую кромку и более острый угол заточки.

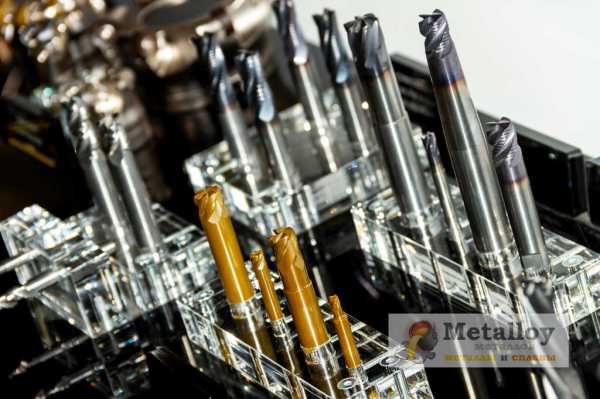

Выбор фрез

Правила хранения и эксплуатации

Перед началом работы нужно подобрать и сложить рядом с рабочим местом все фрезы, которые применяются для обработки деталей. Под них нужно выделить специальную тумбочку или стеллаж. После работы весь инструмент следует очистить от грязи, проверить на износ кромок, смазать маслом или солидолом для защиты от влаги. Хранить надо на специальных стеллажах.

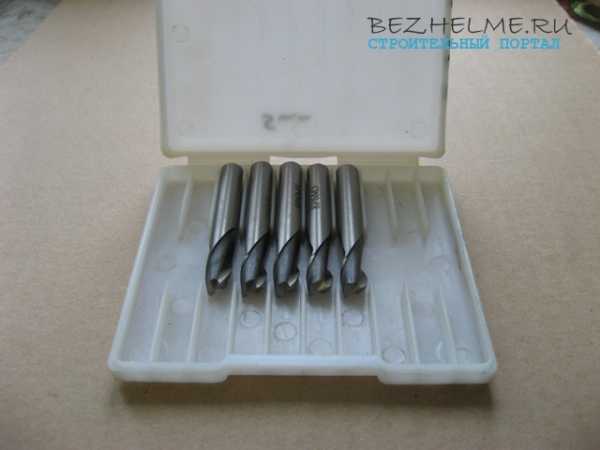

Фрезы и сверла для дрелей и фрезеров укладываются в специальные коробки вертикально, хвостовиком вниз.

Фрезерование производится соответствующим для данной операции инструментом. Выполнять грубую фрезеровку отверстий следует сверлом. Чистовую дисковую фрезу и зенкер используют, когда припуск на сторону составляет несколько десятков.

Изготовление фрезы своими руками

Фрезы по металлу должны быть тверже обрабатываемого материала. Для самостоятельного изготовления используют:

• сверла;
• дисковые пилы;
• ножовочное полотно.

Переточив сверло, можно получить цилиндрическую, торцовую и шпоночную фрезу для фрезера.

У отрезных дисковых пил корпус сделан из инструментальной стали Ст У8, и аналогичных. Из них можно выкроить элементы с зубом, собрать на оправку и получить фрезу для продольных пазов.

Фигурную торцовую следует делать из дисковой пилы или ножовочного полотна. Оправка вытачивается из круглого прута. В ней с торца и сбоку сверлятся отверстия, для направления и ограничения нарезки паза абразивным кругом. Симметричное лезвие вырезается из ножовочного полотна, вставляется в оправку, сверху затягивается гайкой. Получается двухперьевая фигурная фреза.

metalloy.ru

описание и виды :: SYL.ru

Дрель – это универсальный инструмент в хозяйстве любого домашнего мастера. Имея специальные режущие инструменты, при помощи электродрели можно выполнять также работы по фрезерованию. Для превращения аппарата в ручной фрезер, нужна фреза по металлу для дрели. Рассмотрим, что эти приспособления из себя представляют, какие они бывают, в каких случаях их следует применять.

Материалы и особенности

Фреза, предназначенная для установки в патрон дрели, отлично подойдет для задач по обработке металла, древесины, бетона, пластика и других материалов. Инструмент для обработки металла в виде насадки на дрель отличается жесткой конструкцией. Среди таких приспособлений можно выделить самые примитивные модели – это зенковки и шарошки. Первыми можно выполнить черновую расточку отверстия в любых металлах и сплавах. Вторыми называют фрезу для удаления с поверхности ЛКП или любого другого покрытия.

Шарошка – это фреза по металлу для дрели, используемая преимущественно для обдирки. С этим незамысловатым инструментом с обрабатываемой поверхности легко удаляется любой отделочный материал. С помощью зенковок, которые конструктивно практичнее, выполняют не только черновые расточные операции по металлу, но и вырезают глубокие пазы любых форм.

Виды

Сейчас на полках строительных магазинов можно найти большой выбор самого разного инструмента для резания металла при помощи дрелей. Это торцевые фрезы, дисковые фрезы по металлу для дрели, цилиндрические, фасонные и концевые. Также производят угловые инструменты. Наиболее популярные у домашних мастеров – торцевые изделия, дисковые, а также цилиндрические модели. Реже востребованы угловые, а также фасонные приспособления.

Торцевая фреза

Самый популярный вариант среди домашних мастеров – это торцевой инструмент.

Особенность данного инструмента в вертикальной оси вращения. Зубья находятся непосредственно на торце. Этими фрезами удобно работать на плоских участках, удаляя слои металла нужной толщины.

Дисковые

Эти решения широко применяются для изготовления самых разных углублений в металле. Это могут быть пазы раной формы, канавки и другие углубления. Данный инструмент выделяется среди прочих фрез по металлу для дрели по расположению зубьев. Они нанесены и на цилиндрической части инструмента, и на торцевой. За счет такой формы инструмент идеально подходит для работы с металлическими изделиями или деталями из древесины.

Цилиндрические

На данном инструменте для резания металла в домашних условиях зубья изготовлены только на боковой цилиндрической части. В зависимости от способа нанесения кромки, форма ее расположения может быть как прямой, так и винтовой.

Этим изделием можно с легкостью и высокой чистотой поверхности обрабатывать плоские детали. Если нужен более точный и аккуратный результат обработки, тогда специалисты рекомендуют подобрать фрезу с винтовым зубом. Вне зависимости от типа зубьев и режущих кромок, ось вращения данного инструмента рассоложена горизонтально.

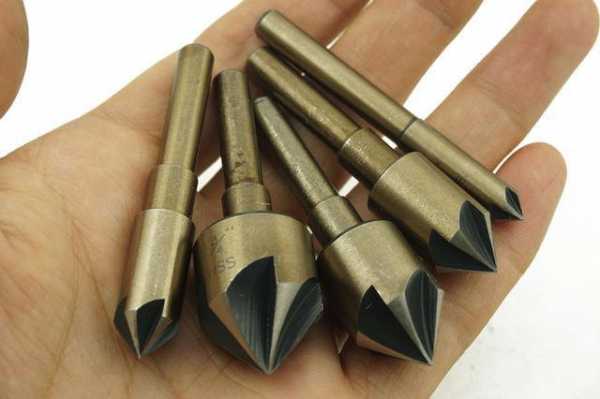

Сверло-фреза, фрезы-насадки

Это специальные насадки, а точнее, зенковки. Диаметр их соответствует стандартным размерам сверл. В конце сверления отверстия такая фреза позволяет выполнить аккуратную фаску. Используется в домашнем хозяйстве.

Сверло-фреза по металлу для дрели представляет собой сверло, которое совмещено с фрезой. Это единый и цельный элемент, позволяющий обрабатывать самые разные фигурные элементы в не слишком толстой металлической поверхности.

Концевые

Такие фрезы преимущественно используют для обработки глубоких пазов, различных выступов сложной формы, а также фигурных и контурных выемок. Также этот инструмент подойдет для работ на взаимно перпендикулярных плоскостях. В процессе операции, работают как основные режущие элементы, которые расположены по бокам, так и вспомогательные, находящиеся на торце.

Корончатые

Эти решения применяют для работ по дереву, а также по пластику и по металлу. Корончатая фреза по металлу для дрели отличается режущими элементами, изготовленными из закаленных материалов. Зубья имеют винтовую канавку под отвод стружки. За счет конструкции фрезы обработка ведется на низких оборотах. В качестве режущей части применяются напайки из твердых сплавов. Если на фрезе имеется алмазное напыление, тогда лучше использовать высокие обороты. Такая работа будет иметь более качественный результат.

Нередко можно встретить в продаже и кольцевые фрезы по металлу для дрели. Где используются данные инструменты? Они предназначены для работ с бетоном.

Угловая

Конструкция существенно отличается от всех остальных – фреза более сложная. Эти инструменты применяются для обработки наклонных поверхностей, угловых пазов. Приспособление может быть с одной или двумя головками. В случае с одноголовой фрезой, режущая часть рассоложена сбоку, а также на торцах инструмента. В случае с двухголовой – на смежных конических участках.

Фасонные

Эта фреза по металлу для дрели используется для обработки фасонных поверхностей и изделий. Из-за особенностей производства фасонных деталей, можно использовать фрезы для изделий, где соотношение длины к ширине достаточно значительное.

Конструкция

Каждая фреза, которая предназначена для установки на дрель, отличается своей конструкцией. Особым разнообразием в плане устройства отличаются концевые инструменты. Но и приспособления других видов также могут выпускаться с разной формой и зубьями.

Режущая часть

Это основной элемент в конструкции любых фрез по металлу вне зависимости от назначения. За счет характеристик зубьев, фреза может применяться при работе с металлом. Конфигурация зубьев может быть остроконечной или затылованной.

Фреза с остроконечными зубьями, режущая кромка которых сформирована передней и задней плоской поверхностью, имеет один серьезный минус. Так, инструмент перетачивают по задней поверхности, а это приводит к нарушению геометрии зуба. Из-за этого такую фрезу невозможно перетачивать часто.

Инструмент с затылованными зубьями отличается только передней плоской поверхностью на зубьях. По ней можно выполнять переточку. За счет такой особенности, инструменты можно перетачивать много раз. При этом геометрические характеристики режущей части не изменятся.

Цельный и сборный инструмент

Набор фрез по металлу для дрели, который часто идет в комплекте с дрелью, может изготавливаться как в цельном, так и сборном виде. В первом случае каждая деталь изготавливается из одной заготовки – и тело, и режущая часть производятся из одного материала. С помощью такого подхода к изготовлению инструмента производители снижают себестоимость. Но это не лучшим образом сказываются на эксплуатационных свойствах.

В качестве материала для изготовления сборочных фрез применяют недорогую сталь. А режущая часть выполняется в виде твердосплавной пластины. На корпусе пластины зафиксированы посредством пайки. При всем том, что цена набора фрез выше, приобретение сборных – более правильный подход. Они гораздо надежней и подаются длительной эксплуатации. Кроме того, точность обработки сборочными фрезами значительно выше. А качество поверхности — чище.

Производители

Выбирая режущий инструмент (например, фрезу по металлу для дрели 30мм), лучше отдать предпочтение проверенному производителю. Только так он будет служить долго и обеспечивать высокоэффективную обработку. Лучше всего показали себя изделия от Bosch, Jet, «Корвет», «Атака».

www.syl.ru

подбор изделий для дрели, различия в формах и конструкции

Довольно часто домашним мастерам необходимо сделать сложную работу, которую невозможно выполнить без специальных инструментов. К примеру, сделать паз в торце ЛДСП или же сгладить торцы у металлической детали. Для решения такой задачи потребуются фрезы.

Большинство людей для подобных целей приобретают специальные инструменты с различными насадками. Тем не менее можно избежать больших финансовых трат, использовав в качестве фрезератора обычную дрель. Однако для работы потребуются качественные фрезы, способные выполнить эту непростую задачу. Об этом и многом другом будет рассмотрено в данной статье.

Работа с материалом

Вообще, существует множество насадок, предназначенных для определённого материала. Например, для стальных изделий, ЛДСП, фанеры, листового железа и т. д. Из всего этого можно выделить 2 большие группы: фрезы для дерева и устройства для работы с металлом.

Как ни странно, изделия для дерева лучше всего подходят для работы с деревянными изделиями. Их работа более «гладкая». Это сделано для того, чтобы не повредить дерево во время работы и не сделать его более хрупким.

В то же время фрезы для работы с металлом действуют более «жёстко». Металл менее подвержен различным повреждениям, поэтому на первый план выходит не сохранность модели, а скорость работы. Конечно, есть изделия, которые берегут металл и работают быстро, но их стоимость выше, чем у стандартных устройств.

Разновидности форм

В современном мире множество самых разнообразных устройств, и фрезы по дереву и металлу не стали исключением. Изначально такие изделия были исключительно в форме клубники — с широкой рабочей частью и тонкой ножкой. Со временем стали разрабатываться новые модификации и на сегодняшний день мы имеем следующие виды:

• Торцевые.
• Дисковые.
• Цилиндрические.
• Концевые.
• Фасонные.
• Угловые.

Начнём с наиболее распространённых изделий для дрели — торцевых фрезов. Обычно подобные разновидности применяются сугубо на вертикальных станках. Однако, благодаря народным умельцам и прогрессу в целом, сейчас подобные устройства можно встретить и на обычных дрелях. Модели торцевой формы предназначены для работы в вертикальном положении, перпендикулярно обрабатываемой поверхности дерева или металла. Поэтому их в основном применяют для работы с изделиями плоской формы.

Устройства дисковой формы в основном используются для фрезерования пазов и канавок. Особенность таких изделий заключается в том, что зубья расположены не только на цилиндрической поверхности, но и на торцах. Благодаря такой форме, дисковые фрезы отлично подходят для работы с металлом и деревом.

Отличительная особенность цилиндрических разновидностей заключается в более детальной обработке поверхностей. В основном они применяются на фрезерных станках с горизонтальным устройством. Однако ничто не мешает установить такое изделие на обычную дрель. Лучше выбирать модели с винтовыми зубьями, так как они работают более плавно.

Концевые модификации применяются для сложных углублений и выемок в дереве или металле. Существует огромное множество разновидностей с расположением зубцов, поэтому на описание и чтение их всех уйдёт много времени. Стоит запомнить лишь одно — подбирать концевые зубцы следует для каждого конкретного случая.

Реже всего применяются фасонные и угловые разновидности. В основном их используют для изготовления сложных форм из дерева или металла. Но большинство мастеров без проблем обходятся концевыми, цилиндрическими или иными видами фрез.

Конструктивные особенности

Как было сказано выше практически у каждого вида устройств для фрезеровки имеются отличительные особенности в конструкции. Особенно это относится к концевым разновидностям. Но вместе с тем встречаются изделия с разной формой зубцов.

Важный элемент — зубья

Зубчики бывают затылкованной или остроконечной формы. Чаще всего используется первый вариант. Дело в том, что остроконечные зубья фрезы имеют серьёзный недостаток — обе поверхности (передняя и задняя) имеют плоскую форму. Вследствие этого, возникают проблемы во время переточки. Так как изделия затачивают по задней поверхности, после переточки высота и размеры зубчика уменьшаются, а, значит, меняется и его форма. Если и применять фрезы с такими зубьями для дрели, то только на один-два раза.

Совсем по-другому ведут себя затылкованные зубчики. Они не боятся частых заточек или усиленной работы с металлом. Поэтому они более надёжны и долговечны. Для дрелей, да и вообще для станков — это идеальный вариант.

Фреза — единое целое?

Помимо различий в форме, фрезы также подразделяются на цельные и сборные модели. Первый вариант производится из одной заготовки. Чтобы избежать излишних трат дорогостоящего материала, из одного бруска делается множество маленьких фрез. Поэтому такой подход значительно снижает стоимость изделия.

Также встречаются сборные модели. Как понятно из названия, фреза изготавливается по отдельности, а затем все компоненты соединяются друг с другом. Чаще всего корпус изготавливается из дешёвых видов стали, в то время как зубья производятся из твёрдых материалов (чаще всего — это сплавы). Конечно, возрастает стоимость конструкции, но благодаря такому устройству, можно без труда заменить один компонент на другой.

Покупка фрезы для дрели

В век информационных технологий можно без труда заказать практически любое изделие и фрезы не являются исключением. Как правило, эти устройства продаются в специализированных магазинах или на сайтах торговли стройматериалами.

В большинстве случаев выгодно приобретать именно во «Всемирной паутине», правда, перед покупкой стоит обратить внимание на условия доставки. Дело в том, что далеко не все интернет-магазины предоставляют бесплатную транспортировку. Довольно много интернет-ресурсов работает только с транспортными компаниями, где услуги по доставке оплачивает получатель.

Точная цена фрез для дрели зависит от формы изделия, конструкции (цельная или разборная) и, конечно, продавца. На момент написания статьи (декабрь 2015 г.), фрезы по металлу в большинстве магазинов, продаются по следующим расценкам:

• Торцевые — от 131 до 187 р.
• Дисковые — от 122 до 182 р.
• Цилиндрические — от 233 до 414 р.
• Концевые — от 105 до 222 р.
• Фасонные — от 160 до 198 р.
• Угловые — от 112 до 299 р.

Настоятельно рекомендуется приобретать фрезы для дрели только от проверенных производителей. Такой подход позволит избежать некачественной заточки, быстрой поломки, несоответствия указанных параметров и других неприятных ситуаций. Поэтому следует покупать изделия от следующих производителей:

• Metabo;
• Optimum;
• JET;
• Инструмент — М;
• Bosch;
• Hahnreiter;
• Intertool;
• Глобус;
• Stayer;
• Атака;
• Корвет;
• Инструмент-сервис.

Главные параметры при выборе

Для эффективного использования фрезы, при покупке следует акцентировать внимание на самых важных моментах:

• Внутреннее крепление.
• Структура и диаметр.
• Качество заточки.
• Материал, из которого сделана режущая часть.

Также в этот список можно отнести принцип работы (полуавтоматический или автоматический). Но так как рассматриваются модели, с которыми можно работать только на дрели, необходимо приобретать изделия только для ручной работы. Грубо говоря, они «заточены» для работы с ручным инструментом.

Если деталь имеет сборно-разборную конструкцию, рекомендуется обратить внимание на крепление, которое соединяется с хвостовиком. Очень важно, чтобы рабочая часть полностью прилегала к хвостовику. Иначе наверняка не удастся избежать чрезвычайных происшествий.

Фрезы по металлу могут быть цельными или сборными. Как было сказано выше, рекомендуется приобретать сборные конструкции, однако, если изделие требуется для одноразовой работы, вполне целесообразно остановиться на монолитной форме. Здесь уж каждый решает сам.

Один из самых важных параметров — качество заточки фрезы. Безусловно, чем лучше заточено изделие, тем меньше времени придётся тратить на выполнение и оформление среза. Но следует учитывать, что каждый производитель стремится сделать свою уникальную заточку, поэтому приобретать рекомендуется изделия со стандартной формой, информация о которых указана выше.

И, наконец, материал. По сути дела, неважно, из чего сделана хвостовая часть изделия. Главное — чтобы режущая часть была прочной и качественной. Поэтому рекомендуется покупать детали из твердосплавного материала. Узнать из чего именно сделана фреза можно на упаковке.

Негативные воздействия на изделие

Ни для кого не секрет, что чем больше работать с каким-либо устройством, тем выше шанс поломки. Этот же принцип относится и к фрезам. Во время работы могут возникать следующие моменты:

• Вибрация.
• Сильный перегрев обрабатываемой детали или самого инструмента.
• Завивание металлической стружки.
• Просадка материала.
• Формирование различных наростов при работе с мягкими металлами.

Все вышеперечисленные моменты негативно влияют на состояние фрезы. В результате, это устройство сильно теряет в качестве обработки изделий. Конечно, работать такой деталью можно, но это будет долгий и неприятный процесс.

Фрезы, предназначенные для работы с металлом — очень интересный инструмент. Благодаря ему можно изготовить самые разнообразные металлические изделия. Однако качество итоговой модели сильно зависит от самого инструмента. Поэтому лучше всего выбирать такие детали по требуемым параметрам, учитывая рекомендации мастеров.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как сделать самодельную фрезу по дереву из сверла

Работа с различными материалами требует использования качественного режущего инструмента. Большинство необходимых видов имеют стандартные параметры и свободно продается в магазинах, но некоторые образцы имеют специфические размеры или форму. Они не производятся или чрезвычайно редки. В большей степени вопрос касается фрез, имеющих множество вариантов профиля, разновидностей или типов конструкции.

Поиски нужного вида могут занять слишком много времени, поэтому иногда не находится иных вариантов, кроме как сделать фрезу в домашних условиях.

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

• по дереву;
• по металлу.

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

• Цельные.
• Составные (сборные).
• Концевые.
• Торцовые.
• Фасонные.
• Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

• Токарная обработка заготовки (придание формы).
• Фрезеровка зубьев.
• Обработка режущих кромок (заточка и затылование).
• Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Внимание! Технология изготовления режущего инструмента сложна и требует использования точного оборудования. В домашних условиях производство «с нуля» невозможно, доступна лишь обработка готового инструмента, изменение его формы или размера.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

• Придание профиля.
• Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать.

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

• Отпуск металла (процедура, обратная закалке).
• Станочная обработка, включающая придание формы, заточку, затылование).
• Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

pro-instrument.com

Какие бывают шпоночные фрезы по металлу — Bezhelme.ru

Сегодня будет разбираться с фрезами, товар довольно специфический и чаще всего используется на производстве, ибо для домашних работ практически всегда хватает обычных сверл. Однако пару раз у нас покупали фрезы для каких-то специфических домашних работ, когда обычные сверла не могли дать желаемого результата. Чаще всего это вот такие работы — формирование ровных пазов в древесине. Хоть фрезы и по металлу, ими очень удобно обрабатывать и дерево.

Итак, шпоночная фреза — она двухперая. На конце 2 режущих кромки. Такие считаются для более черновой обработки. Если будет больше двух — это уже концевая (для более чистовой). Однако не стоит путать, ибо шпоночная фреза может быть и дисковой. Так что правильно будет назвать эти фрезы шпоночными концевыми ( в виде сверла).

На фото выше фрезы с коническим хвостовиком

«Шпонки» различаются по типа хвостовика (как и любые другие фрезы) — хвостовик может быть цилиндрический и конический. Конус — для станков, цилиндр — также для станков, однако можно использовать и во фрезерном станке (обычный домашний фрезер) и в дрели.

На фото — ЦХ (цилиндр. хвостовик)

Далее — материал изготовления. В подавляющем большинстве фрезы изготавливаются из быстрореза — Р6М5, в разы реже можно найти старый добрый сплав Р18, он конечно же котируется выше Р6М5, поскольку данный металл берет даже закаленную сталь. Вот просто шикарный экземпляр высокого качества:

Для обработки самой твердой стали, закаленного металла используются фрезы с напайками из твердосплавного металла — напайки чаще всего ВК8. Такие фрезы стоят дороже и найти их в продаже сложнее. Фото:

Защищенные от ржавения рабочего диапазона фрезы — с титановым покрытием (напыление карбита титана), желтый наконечник. Конечно, защитный слой призван защитить не только от ржавения, считается, что фреза прослужит чуть дольше, чем обычная. По отзывам работников, это всего лишь миф. Тем не менее, когда рабочая часть фрезы защищена от ржавчины — это очень хорошо, особенно если инструмент хранится в помещении с высокой влажностью.

Какие фрезы больше всего котируются по качеству? Тут сразу могу сказать — времен производства СССР, со знаком качества. Найти такие будет сложно, но они того реально стоят и некоторые продавцы, знающие о высоких показателях качества, ценник завышают.

Как я уже говорил, такие фрезы чаще всего используются в производстве. Однако фрезы небольшого диаметра с цилиндрическим хвостовиком просто шикарно подходят для ручных фрезеров.

У нас чаще всего брали шпонки на 6 и 8 мм диаметром(фото выше). Обработка дерева просто идеальна получалась.

bezhelme.ru
