Фрезер дисковый по дереву – виды инструментов, их применение для дрели, ручного фрезера, станка

Что такое дисковые фрезы по дереву для циркулярки

Фреза – одна из разновидностей режущего инструмента. Дисковые фрезы относятся к распространенным и часто применяемым приспособлениям в данной группе. Они применяются для отрезания материала, обработки уступов, нарезки резьбы, выборки канавок, а также для работы как с плоскими поверхностями, так и с криволинейными.

Процесс работы происходит за счет многочисленных лезвий, которые располагаются на зубцах фрезы. Во время работы диск вращается, тем самым производя фрезерование. При этом с материалом соприкасаются несколько зубьев, они срезают слои разной толщины.

Зубцы производятся из твердого металла, керамики, кардной проволоки или быстрорежущей стали. Реже встречаются зубцы с алмазным напылением. За счет этого режущий инструмент имеет высокую производительность, даже если имеются сломанные зубья.

Это важно: при выполнении фрезерования необходимо обязательно использовать защитные очки и перчатки. Лучше работать в одежде из плотной ткани.

Фрезы для циркулярной пилы

Фрезы являются одним из самых производительных типов режущего инструмента. Они используются для выполнения пазов, канавок или выемок, отрезания заготовки или выделки уступов.

Существуют следующие виды дисковых фрез:

• Двусторонние

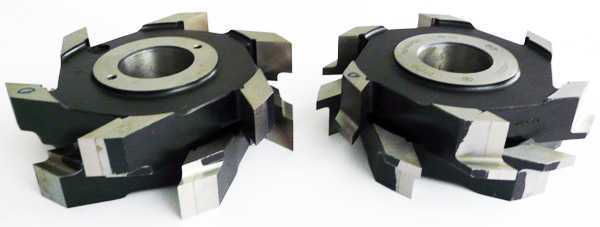

• Пазовые
• Трехсторонние
• Регулируемые
• Прорезные

Пазовые имеют режущие зубцы только по цилиндрической внешней стороне и больше подходят для изготовления небольших канавок. Двусторонние диски оснащены торцевыми и поверхностными зубьями. На трехстороннем зубцы расположены не только на торцах, но и на поверхности. Все зубья имеют специальные рабочие кромки на торцах.

Это важно: если диаметр диска превышает максимально разрешенный диаметр вашей циркулярной пилы, его применять нельзя. Запрещено снимать защитные элементы с пилы.

Фрезы на циркулярку по дереву

Для работы с древесиной требуется точное соблюдение правил безопасности. Использование циркулярной пилы относится к опасному виду деятельности, поэтому халатное отношение к работе может привести к плачевным результатам.

Фреза на циркулярке для работы с древесиной применяется с целью выделки пазов, выравнивания кромки, вырезания чаш для срубов, иногда для распила заготовок. Применять можно только те диски, которые исключают заклинивание или откидывание циркулярной пилы из-за дефектов дерева.

При фрезеровании дерева нужно придерживаться следующих правил безопасности:

• Пользоваться респиратором для защиты органов дыхания.
• Работать в одежде, не имеющей свисающих частей, которые могут намотаться на пилу.
• Использовать защитные очки.
• Выключать электроинструмент из сети во время перерывов в работе.
• Крепко держать пилу во время соприкосновения с деревом во избежание выскальзывания ее из рук.

Дисковые фрезы являются незаменимым инструментом для сложных и точных работ по дереву. Они имеют широкое разнообразие форм, типов и размеров. Фрезы обладают большим запасом прочности. Если использовать их правильно, они прослужат владельцу не один год.

pro-instrument.com

Дисковые Фрезы По Дереву Для Циркулярки

Дисковые фрезы по дереву для циркулярки

Фреза – одна из разновидностей режущего инструмента. Дисковые фрезы относятся к всераспространенным и нередко используемым приспособлениям в данной группе. Они используются для отрезания материала, обработки уступов, вырезки резьбы, подборки канавок, также для выполнения работ как с плоскими поверхностями, так и с криволинейными.

Процесс работы происходит по причине бессчетных лезвий, которые размещаются на зубцах фрезы. В свое время работы диск крутится, тем производя фрезерование. При всем этом с материалом соприкасаются несколько зубьев, они срезают слои разной толщины.

Зубцы выполняются из твердого металла, керамики, кардной проволоки либо быстрорежущей стали. Пореже встречаются зубцы с алмазным напылением. Из-за этого режущий инструмент имеет высшую производительность, когда имеются сломанные зубья.

Фрезы для циркулярной пилы

Фрезы являются самым производительных типов режущего инструмента. Они употребляются для выполнения пазов, канавок либо выемок, отрезания заготовки либо выделки уступов.

Существуют следующие виды дисковых фрез:

Фрезы пазовые.Рекомендации по выбору.

Увлекательная мысль для реализации. Фрезы пазовые. Советы по вопросу выбора. Инструмент дереворежущий: .

Шипорезка из ручной циркулярки (Chiorescu of hand saws)

Устройство для вырезки шипов из ручной электронной циркулярной пилы. Нужно пильный диск поменять на.

• Двусторонние
• Пазовые
• Трехсторонние
• Регулируемые
• Прорезные

Пазовые имеют режущие зубцы только по цилиндрической внешней стороне и больше подходят для изготовления небольших канавок. Двусторонние диски оснащены торцевыми и поверхностными зубьями. На трехстороннем зубцы расположены не только на торцах, но и на поверхности. Все зубья имеют специальные рабочие кромки на торцах.

Фрезы на циркулярку по дереву

Для работы с древесиной требуется точное соблюдение правил безопасности. Использование циркулярной пилы относится к опасному виду деятельности, поэтому халатное отношение к работе может привести к плачевным результатам.

Фреза на циркулярке для работы с древесиной применяется с целью выделки пазов, выравнивания кромки, вырезания чаш для срубов, иногда для распила заготовок. Применять можно только те диски, которые исключают заклинивание или откидывание циркулярной пилы из-за дефектов дерева.

При фрезеровании дерева нужно придерживаться следующих правил безопасности:

• Пользоваться респиратором для защиты органов дыхания.
• Работать в одежде, не имеющей свисающих частей, которые могут намотаться на пилу.
• Использовать защитные очки.
• Выключать электроинструмент из сети во время перерывов в работе.
• Крепко держать пилу во время соприкосновения с деревом во избежание выскальзывания ее из рук.

Дисковые фрезы являются незаменимым инструментом для сложных и точных работ по дереву. Они имеют широкое разнообразие форм, типов и размеров. Фрезы обладают большим запасом прочности. Если использовать их правильно, они прослужат владельцу не один год.

nzizn.ru

Фрезеровка по дереву: оборудование, инструмент, художественные приемы

Большие возможности для изготовления различных предметов в домашней мастерской представляет фрезеровка по дереву ручным инструментом. Фрезер компактный и простой в управлении. Инструмент различной формы и простые приспособления делают его универсальным при изготовлении деталей всевозможных конфигураций из дерева.

Чтобы научиться работать фрезером, следует освоить легкую модель и простые действия по обработке торцов и сверление отверстий. Затем перейти к более сложным операциям, самостоятельно изготавливать плинтуса, фигурные детали мебели и освоить художественное резание по дереву ручным фрезером, создавать сложные орнаменты и узоры.

Подготовка к работе

В создании красивых деревянных изделий большое значение имеет прохождение практических уроков работы ручным фрезером. Начинать следует с легких моделей и простых операций. Работать удобнее с инструментом погружного типа, имеющего колонны, направленные перпендикулярно подошве. По ним опускается корпус с двигателем и инструментом. На них значительно проще регулировать глубину резания и затрачивается меньше сил для управления инструментом.

Сначала следует изучить, как работает ручной фрезерный станок по дереву. В корпусе установлен двигатель. Вращавший момент передается шпинделю и непосредственно на закрепленный цангой инструмент. Опирается ручной фрезерный станок по дереву на подошву. В ней напротив шпинделя сделано окошко, через которое инструмент опускается в рабочую зону. Напротив оси фрезы имеется насечки. По ним оператор ориентируется при ручном режиме резания по разметке.

Фрезерование древесины производится за счет вращения фрезы, закрепленной цангой в шпинделе. Инструмент вручную ведется по линии разметки или применяются для создания красивой лини реза шаблоны и специальные приспособления.

Мастера отмечают широкие возможности фрезерного станка по дереву. Основные выполняемые им операции:

• сверление отверстий;
• выборка четвертей;
• фрезерование пазов, шлицев;
• создание шипов различной формы;
• выравнивание боковых поверхностей;
• подгонка посадочных мест;
• профилирование кромки;
• вырезание дисков различных размеров;
• декоративная резьба по дереву.

Умельцы самостоятельно создают приспособления и увеличивают количество операций, выполняемых ручным фрезерным станком по дереву.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

• вертикальный – верхнего типа;
• ламельный;
• кромочный.

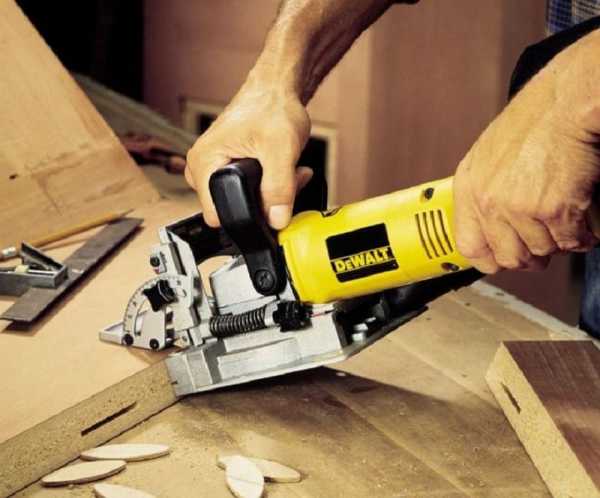

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Кромочный фрезер создан для придания красивого вида и сложной формы торцам доски. Возможна боковая обработка деталей сложной конфигурации, если применять шаблоны и фрезы с подшипником.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Выбор фрезы

В зависимости от вида обработки, применяются различные фрезы по дереву для ручного фрезера, выбор большой:

• цилиндрические;
• дисковые;
• торцовые;
• конические;
• фальцевые;
• галтельные;
• калевочные;
• профильные.

Цилиндрическими фрезами для обработки древесины создают пазы, выборки различных конфигураций. Они применяются для раскроя деталей, создания отверстий глухих и сквозных. С их помощью на сопрягаемых деталях делаются соединения типа шип-паз с точным соответствием размеров и конфигураций.

Паз ручным фрезером по дереву проще всего вырезать с помощью дисковой фрезы. Инструмент подбирают по ширине равный толщине шпонки. Пазы любой длины прорезаются за один проход. Расстояние до плоскости регулируется подошвой и упорами. На ламельном станке для обработки дерева угол наклона, расстояние от торца и по высоте выставляется с помощью упоров на подошве и автоматически, без разметки обеспечивается точное совпадение пазов под шпонку. Сборка сопрягаемых деталей производится без смещения и перекосов.

Специалисты, знающие, как работать с фрезой каждого типа и какие шаблоны изготовить, выполняют сложное соединение ласточкин хвост с помощью ручного оборудования.

Разбираясь, какими фрезами что возможно выполнить, обрабатывая дерево, следует обратить внимание на форму режущей кромки. У фальцевой она широкая и ровная. За один проход с малой подачей можно выбрать четверть. Дисковая способна сделать эту работу за 2 хода. Ее надо переставлять после первого реза под прямым углом. Но фальцевые фрезы по обработке древесины переводят все в стружку. После дисковой остаются квадратные рейки, пригодные для использования.

Галтельные, калевочные и профильные фрезы все относятся к фигурным. При резьбе по дереву фрезером своими руками торец приобретает форму, обратную конфигурации режущей кромки. Галтель выбирает четверть радиальной формы. Калевочная с режущей кромкой противоположной формы делает красивый радиус вместо угла.

Электрофрезы со сложной конфигурацией применяются для изготовления плинтусов и багетов, резной окантовки для корпусной мебели.

В домашней мастерской фрезы для начинающего столяра должны быть простыми по форме и малого диаметра. Они испытывают при обработке меньшее сопротивление дерева. Фрезером легче управлять. После освоения простых операций по прорезанию пазов и вырезанию ровных деталей, можно переходить к сложным приемам обработки дерева.

Принцип работы ручным фрезером

Чтобы научится работать фрезером по дереву, надо освоить выбор основных опций резания, и правильно выбирать параметры работы. Уроки фрезерования включают в себя:

• характеристики древесины разных пород;
• выбор типа оборудования в зависимости от объема работы;
• правильный подбор инструмента;
• настройка глубины резания за один проход;
• регулировка оборотов.

Первые операции надо выполнять на малом фрезере. Он легкий, низкооборотистый. Его легко удержать в руках и направить по разметке. Для начинающих столяров учиться лучше на березе, осине, тополе. Древесина относительно мягкая, не смолистая. Обработка дерева происходит легко, ровно. Режимы реза вдоль и поперек волокна отличаются мало.

Выбор скорости вращения

Чистота обработки дерева во многом зависит от скорости вращения режущих кромок. Чем она больше, тем более гладкой будет поверхность. Новичкам не стоит начинать с больших оборотов и подачи станка. Фрезер требует наличия навыков. При работе приходится применять силу, чтобы удержать его и направить его куда следует.

Настройка ручного фрезера осуществляется регулирующими ручками на корпусе. Выбор делается исходя из материала, глубины реза и диаметра фрезы. Скорость вращения легких моделей от 7000 об/мин. Профессиональное ручное оборудование большой мощности способно достигнуть 24000 об/мин. Плавная регулировка производится круглой ручкой, установленной на корпусе в районе мотора. Минимальные обороты используются при гравировке и работе инструментом большого диаметра или фрезеровании на большую глубину. Легкие модели не выдерживают длительной эксплуатации на предельных оборотах.

Рез вдоль волокна получается чище, можно установить среднее значение количества оборотов. Поперечное резание скалывает края. Для него подойдут максимальные обороты. При этом следует уменьшить подачу – скорость перемещения фрезы. В таблице указана зависимость подачи от нагрузки – радиуса инструмента на средних оборотах.

Диаметр фрезы, мм	Скорость резания, мм/сек
4 — 10	5 — 7
12 — 20	3 — 6
22 — 40	1 — 3



При обработке сосны и березы подача выбирается по большему значению. Учитывая твердость дуба, бука, ореха, следует перемещать инструмент медленно.

Если есть возможность выбора, то следует приобретать оборудование с функцией плавного пуска. В противном случае надо включать двигатель вхолостую и затем плавно начинать работать.

Закрепление фрезы

В процессе работы постоянно возникает необходимость поменять фрезу. Делать это удобнее, если положить фрезер боком или поставить на верхнюю крышку.

1. Включить блокировку шпинделя. Если на инструменте такой функции нет, выключить из розетки и зажать шпиндель ключом.
2. Открутить гайку цанги.
3. Вытащить инструмент.
4. Вставить фрезу хвостовиком в цангу и затянуть гайку.
5. При работе по копиру установить копировальную втулку.
6. Включить и на малых оборотах проверить, чтобы не было биения.
7. Перевернуть фрезер и отрегулировать высоту кромки фрезы.

Можно дальше продолжать работу. При замене инструмента надо проверять, подходит ли он по диаметру к отверстию в подошве инструмента.

Настройка глубины фрезерования

При вырезке пазов и других операциях, должна точно настраиваться глубина фрезерования. Для этого сбоку на корпусе имеется лифт – винт со шкалой делений. В профессиональных моделях их два, грубой и точной настройки. Это позволяет выставлять глубину резания с точностью до 0,01 мм.

Сначала фрезеровальный станок ставится на подошву и выставляется нулевое значение относительно поверхности детали. Затем лифтом выставляется нужная глубина резания.

Распространенные приемы

Погружной фрезер представляет собой универсальное оборудование, способное выполнять различные операции. При работе оборудованием применяют приемы:

• выравнивание пласти;
• выборка пазов;
• фрезерование кромки;
• работа по шаблону.

Чаще всего в домашних мастерских на предприятиях вырезаются пазы ручным фрезером. В зависимости от расположения и формы, используют цилиндрические и дисковые фрезы. Их диаметр и ширина соответствуют размеру шпонки. Для точного фрезерования по разметке применяют различные приспособления.

При изготовлении любых изделий из дерева необходима обработка кромки деталей: выравнивание и придание сложной фигурной формы. Фрезеровать кромку можно и присадочным фрезером. Инструмент идет вдоль торца, упираясь в шаблон подшипником или штангой. Он режет боковую поверхность в заданный размер и создает красивую кромку.

Самым распространенным приемом является работа ручным фрезером по шаблону. Копировальная втулка скользит по краю трафарета, не пуская инструмент за пределы его линии.

Приемы работы с шаблоном значительно упрощают выполнение:

• шпоночные пазы;
• фигурные вырезы;
• раскрой деталей;
• торцовку;
• декоративные элементы.

Шаблон можно изготовить из любого материала, который легко режется: фанеры, оргстекла, пластика. Вырез в трафарете делается больше, он увеличен в каждую сторону на разницу между радиусами втулки и фрезы.

Что можно изготовить

Что можно сделать в домашних условиях ручным инструментом. Фрезер универсальный и способен помочь в изготовлении мебели и при строительстве дома. При массовом производстве применяется пооперационное изготовление на фрезерном станке узкой специализации. Ручной инструмент универсальный, легко переналаживается и заменяет целый конвейер станков.

Ручной фрезер используется при установке дверей. Используя шаблон, в полотне вырезаются пазы под замки, и делаются занижения устанавливать петли.

Мебель невозможно изготовить без пазов под шпонки или шипы на соответствующих деталях. Этой операции предшествует раскрой доски. Чтобы полочка и большой шкаф выглядели красиво, следует края обработать калевочной или фигурной фрезой.

У любителей мастерить дома популярны поделки из дерева в виде резной мебели, наличников, рамок. При строительстве и ремонте можно самостоятельно сделать филенку и  плинтуса. В последнее время популярными стали столы и подоконники из слэбов. Мастера изготавливают приспособления с направляющими вдоль стола. По ним ходит поперечная каретка. В результате маленьким ручным оборудованием выравниваются и шлифуются огромные по площади плоскости деревянных спилов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте. Фрезер дисковый по дереву

пазовая, с твердосплавными напайками, видео-инструкция по выбору своими руками, фото и цена

Все фото из статьи

Фрезеровка является одним из наиболее распространенных видов обработки дерева, так как она позволяет выполнять ряд различных операций. Для каждой из них используется свой вид фрезы. В данной статье мы ознакомимся с дисковыми фрезами и областью их применения.

Дисковые фрезы

Общие сведения

В первую очередь разберемся, что вообще такое фреза? Как несложно догадаться – это режущий инструмент, представляющий собой тело вращения с ножами (зубьями). В процессе обработки насадка касается заготовки, в результате чего зубья срезают часть поверхности.

Таким образом, форма обработанной поверхности зависит от формы исходного тела вращения, а также расположения заготовки относительно оси насадки. Соответственно, профиль фрезы и расположение ножей определяют тип операции, которую можно выполнить с древесиной.

Что касается дисковых фрез, то их можно отнести к наиболее популярным насадкам для фрезера, так как они позволяют осуществлять следующие типы обработки:

• Распиловка древесины;
• Выполнение пазов;
• Формирования канавок и пр.

Выполнение паза дисковой концевой насадкой

Они широко применяются в процессе изготовления таких видов изделий, как:

• Дверные штапики;
• Евроокна;
• Мебельные фасады;
• Фасонные многопрофильные изделия;
• Паркетная доска;
• Обшивочная вагонка и пр.

Таким образом, область применения рассматриваемого инструмента очень обширна. Внешне эти режущие элементы представляют собой диск с зубьями, поэтому чем-то даже напоминают пилы для циркулярки.

Обратите внимание! Иногда диски для циркулярки называют фрезами, хотя это в действительности пилы, а не дисковые фрезы по дереву для циркулярки.

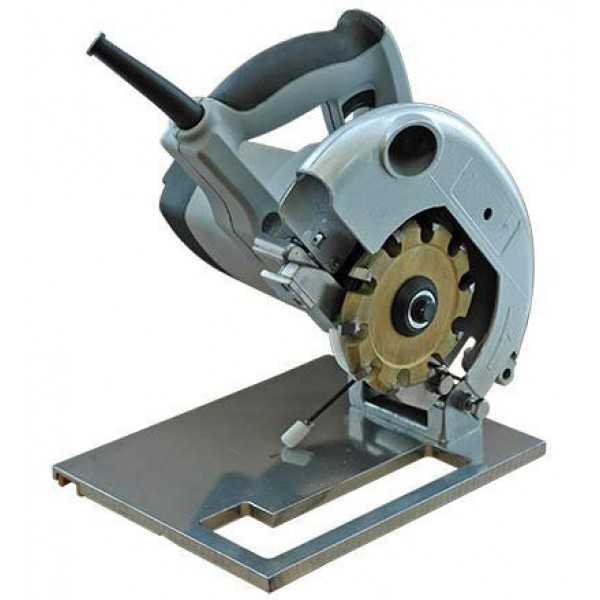

Ручной фрезер с дисковой фрезой

Виды

Залогом успешной фрезеровки дерева является правильный выбор фрезы. Дисковые фрезы бывают различных типов. Поэтому далее мы ознакомимся со всеми ими, что позволит правильно подобрать режущий элемент для выполнения тех или иных операций.

Итак, данный инструмент различается по следующим параметрам:

Различия	Виды
Предназначение	Бывают дисковые фрезы по дереву для станка и ручного фрезера.
Тип установки	Бывают концевыми и насадными.
Расположение зубьев	Существуют трех типов: Пазовые; Двухсторонние; Трехсторонние.
Способ крепления зубьев	Различаются на припаянные и съемные.
Материал, из которого сделаны зубья	Для этих целей могут применяться: Твердые сплавы; Быстрорежущая сталь; Алмазы и пр. От типа материала зависят такие параметры, как: Цена изделия; Долговечность; Возможность восстановления режущей части. Наиболее распространенными являются диски с твердосплавными напайками, так как они недорогие и при этом достаточно долговечные.

Ниже подробней ознакомимся с особенности всех типов этих изделий.

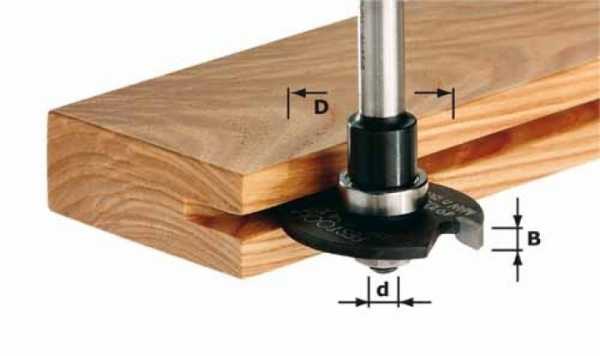

Концевая дисковая фреза

Тип установки

Концевые

Концевые режущие элементы обычно применяются в вертикально- и горизонтально фрезерных станках, а также в ручных аппаратах. Основная их конструкционная особенность заключается в наличии хвостовика, к которому крепится дисковый режущий элемент.

Концевые фрезы бывают двух типов:

• Без стопорного кольца.
• Со стопорным кольцом, в качестве которого используется подшипник. Стопорное кольцо может находиться над режущим элементом или под ним.

Кроме того, по типу конструкции они бывают:

• Цельными – хвостовик впаян в диск;
• Разборными – режущий элемент крепится к хвостовику при помощи болта.

Обратите внимание! Инструкция по технике безопасности допускает замену насадок только на обесточенном оборудовании.

Данный тип инструмента предназначен для обработки плоскостей, пазов и уступов.

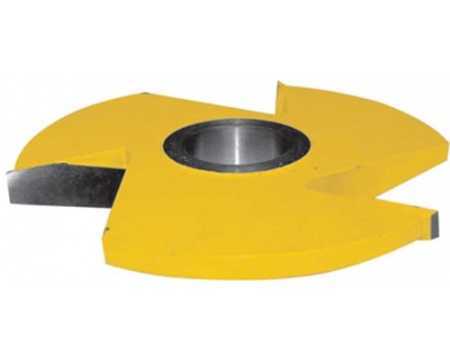

Насадная дисковая фреза

Насадные

Насадки данного типа представляют собой корпус, который обладает посадочным отверстием и зубьями. Они используются для профильной и плоской обработки деревянных заготовок. Основное их назначение заключается в распиловке и обработке пазов.

Следует отметить, что для прорезания шлицев и узких пазов и на деталях, а также для разрезания материалов используются тонкие насадные диски, которые еще называют пилами. Особенн
