Фрезерный станок по дереву своими руками: чертежи с размерами, инструкция

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

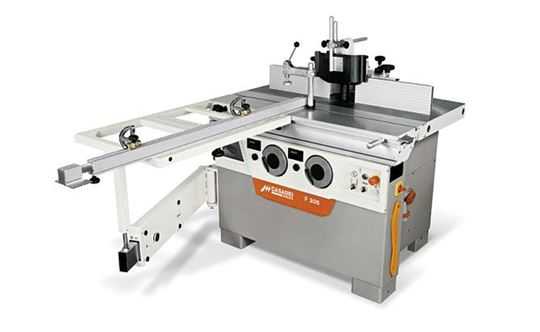

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.

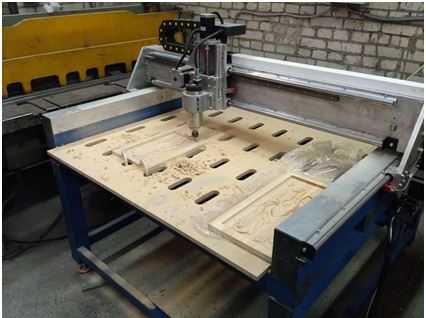

• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.

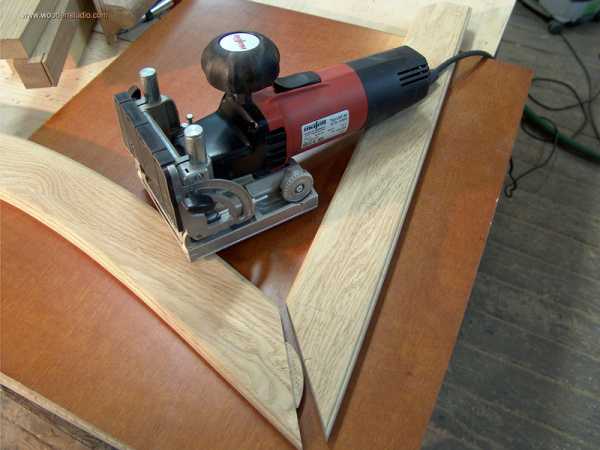

• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

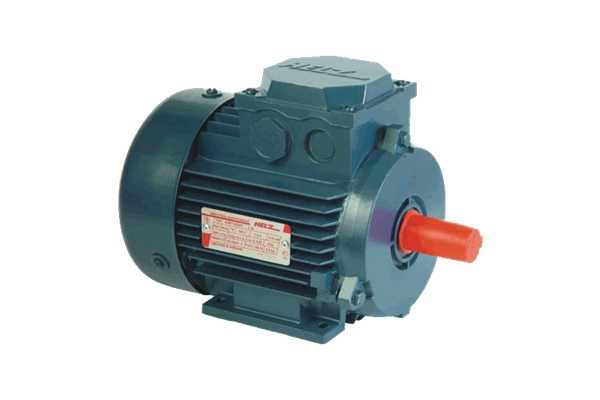

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Рама станка

 Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

 На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

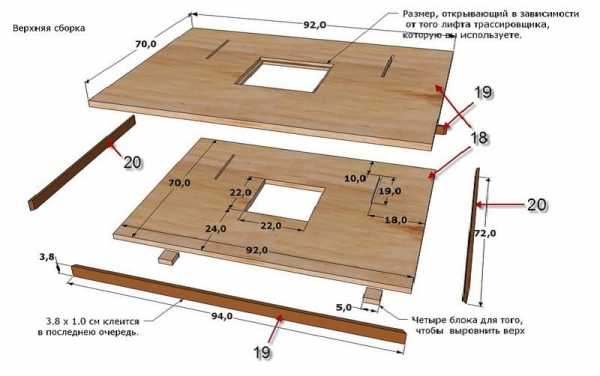

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

• ламинированная плотная фанера толщиной 1 см;
• плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

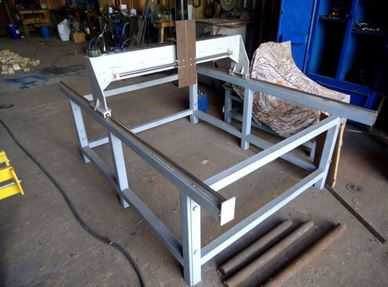

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

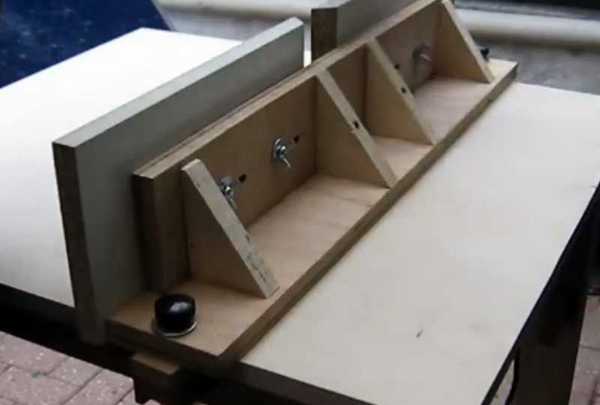

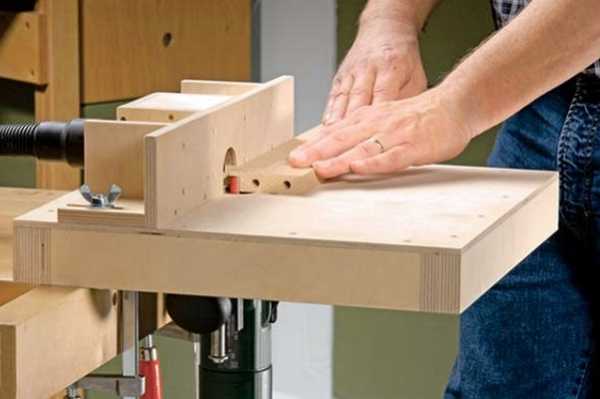

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

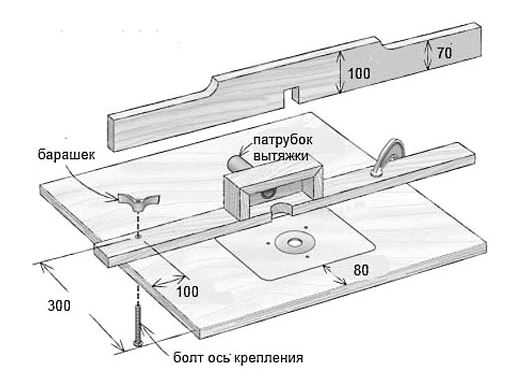

Схема бокового упора такова:

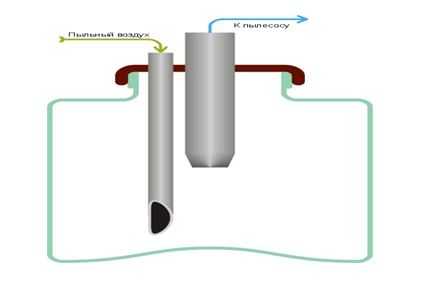

Пылесборник

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

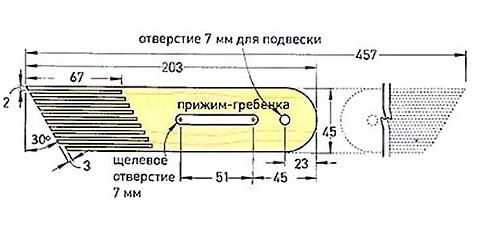

Чертёж:

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

• Создание каркаса.
• Установка столешницы и навесных деталей.
• Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
• Станок располагается в рабочей позиции и подключается к сети.
• Тестирование его работы.

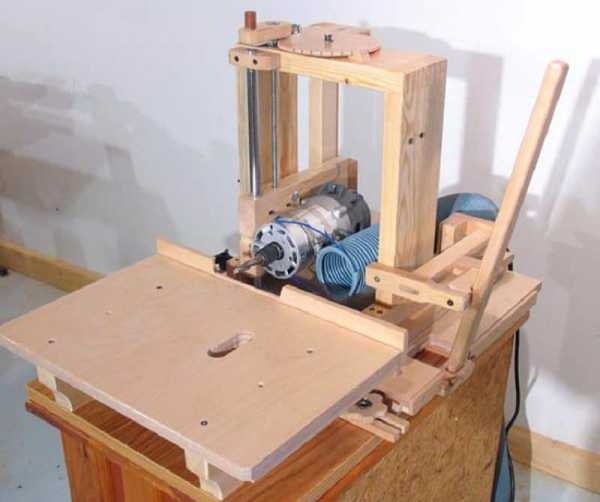

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

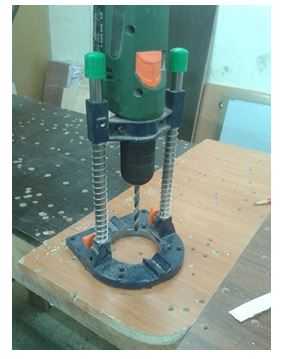

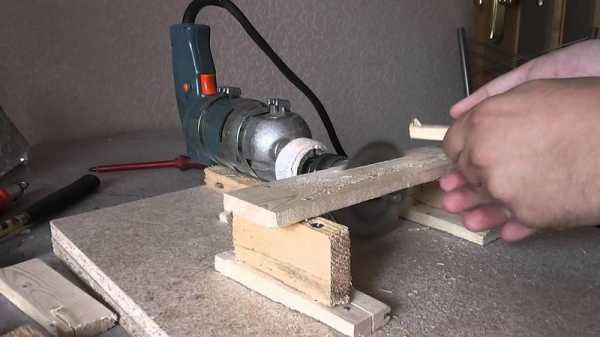

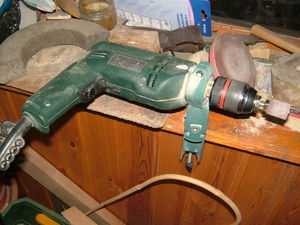

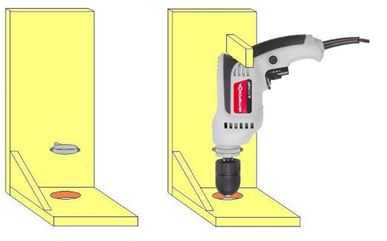

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

Минусы:

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

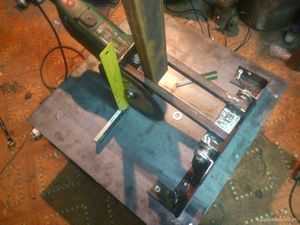

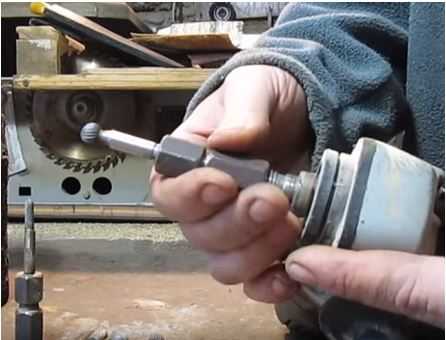

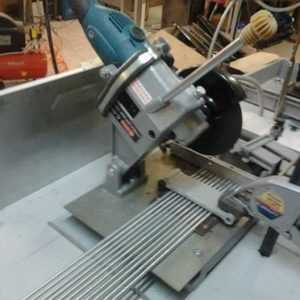

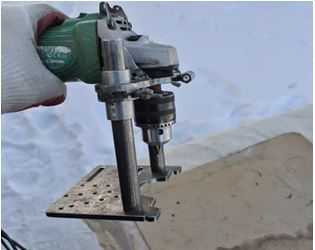

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

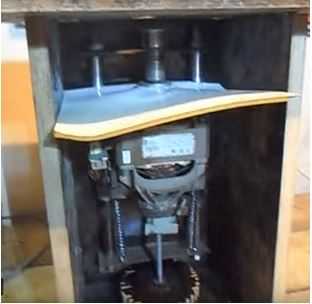

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

• Сосредотачивают всё внимание на том, как идет фреза.
• Не двигают заготовку руками – применяют специальные механизмы.
• Защита рук и глаз перчатками и очками.
• Не пускают детей к станку.
• Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

vseochpu.ru

Фрезерный станок по дереву своими руками: конструкция, материалы

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный фрезерный станок следующих исполнений:

1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.



Одношпиндельный фрезерный станок по дереву своими руками, чертежи которого можно скачать с интернета при необходимости, изготовить проще всего. Этот вариант исполнения с асинхронным двигателем может применяться для получения большинства изделий. Обороты выбираются с учетом того, какой производительности следует достигнуть.

Классическая конструкция подобной модели представлена сочетанием нескольких узлов. К особенностям компоновки отнесем следующие моменты:

1. Стол расположен в горизонтальной плоскости, предназначен для фиксации заготовки.
2. Расположены все узлы на станине, которая изготавливается при применении чугуна.
3. Под столом расположены салазки, предназначение которых заключается в направлении стола с заготовкой при их перемещении.
4. На салазках установлен также шпиндель. Он применяется для фиксации инструмента и передачи вращения. В некоторых случаях салазки приподнимаются, для чего применяется коническая зубчатая передача с маховиком и винтом.
5. Вращение от электрического двигателя передается через ременную передачу. Она позволяет исключить вероятность перегрева из-за возросшей нагрузки, так как ремень в этом случае проскальзывает.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.



Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

1. Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
2. На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
3. Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

Создать фрезерный станок по дереву для домашней мастерской можно для получения самых различных изделий, как правило, проблем с создание станины и стола не возникает.

Особое внимание следует уделять технике безопасности, все подвижные элементы конструкции должны быть закрыты.

Питание электрического двигателя должно проводиться при применении износостойкого кабеля с сечением, которое выбирается с учетом мощности устройства.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

как правильно сделать фрезеровочный агрегат по дереву, чертежи

Если нужно выполнить фрезеровальные работы и нет денег на приобретение промышленного прибора, можно в домашних условиях изготовить фрезер из болгарки. Станок не уступит промышленным аналогам — конечно, при условии навыков в области сварочных работ и резки по дереву. Для домашней мастерской фрезер из болгарки своими руками считается превосходным вариантом, требующим наименьших экономических расходов.

Используемые материалы

Болгарка считается многоцелевым прибором, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

1. Шлифмашина либо дрель с работающим мотором.
2. Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
3. Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
4. Сварочный агрегат.
5. Крепёжные компоненты.
6. Обычный комплект слесарных инструментов.

Таким образом, для производства фрезера нужны материалы, доступные практически в любой домашней мастерской или в каждом гараже. Чтобы сделать такую технику и начать ее использовать, не понадобятся значительные финансовые затраты.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

1. Основа либо рама.
2. Рабочая стойка.
3. Электропривод.
4. Электрический мотор.
5. Рабочий механизм.

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее. Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции.

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

1. Частота верчения электромотора.
2. Мощь электрического мотора.
3. Масштабы рабочего стола.
4. Максимальный вес заготовок.

Процесс изготовления

. Простейшая конструкция, которая не требует чертежей, собирается несколько часов.

Порядок работы:

1. Из металла сваривается поперечная балка, в которую устанавливается УШМ. Для ее фиксации пробурена пара отверстий.
2. Конец трубы приваривается к небольшому сегменту угла, который прикреплён к подвижному валу. Место крепко привинчивается к полу мастерской или верстака.
3. Возвратная пружина приваривается к заднему концу, что приведёт подвижную часть в исходное положение. Болт крепится к стержню с помощью болтов.

Важные правила резки дерева

Резка и обработка дерева может быть выполнена с использованием известного устройства — болгарки. Электростанок, сделанный из шлифовального устройства, поможет справиться с небольшими работами по древесине.

Фрезерование с помощью болгарки потребует соблюдения таких правил:

• использование насадки только для древесных изделий;
• работа проводится в перчатках;
• агрегат должен быть надежно закреплен;
• скорость работы минимальная;
• перед эксплуатацией следует удостовериться в том, что в материале нет гвоздей, саморезов и иных металлических компонентов;
• механизм необходимо держать в одной плоскости, не допуская перекосов;
• замена насадки производится при отключённом электропитании.

При наличии большого объёма работ лучше пользоваться циркулярной пилой или лобзиком.

Самодельный фрезер из дрели

Чтобы сделать фрезер из дрели своими руками, потребуются чертежи, угловая шлифовальная машина и подвижный стол. Он может быть изготовлен из фанеры и обычно состоит из двух стенок, обращённых друг к другу. Расстояние от одной до другой должно быть зафиксировано. На движущейся части самодельной машины закреплён металлический конус с заострённым концом. Резаки для древесины могут иметь различную форму, длину и ширину обработки.

Станок делается почти так же, как из болгарки. Разница заключается в принципе крепления втулки для верчения заготовок. При применении шлифовальной машины в качестве фрезерного станка необходимо сделать вспомогательный адаптер.

Фрезер по дереву из болгарки можно соорудить самостоятельно. В интернете есть много видеороликов по этой тематике. Всегда есть возможность что-то изменить и добавить к дизайну резака, главное — чтобы машина была удобна в работе.

pochini.guru
