Стол для фрезера своими руками: с чертежами и изготовлением

Ручной фрезер – уникальный инструмент, значительно облегчающий процесс изготовления изделий из дерева. Его используют не только для создания технологических соединений, но и во время декоративной обработки. Главное достоинство ручного фрезера – мобильность, возможность работать вне зависимости от наличия мастерской.

Стол для фрезера своими руками с чертежами и изготовление

Содержание статьи

• Зачем нужен стол для фрезера
• Каким требованиям должен отвечать стол
• Материалы изготовления
• Пошаговая инструкция изготовления деревянного стола
  • Изготовление столешницы
  • Сборка каркаса стола
• Изготовление комбинированного стола
  • Видео — Стол для фрезера своими руками: изготовление

Зачем нужен стол для фрезера

Профессиональные мастера таким вопросом не задаются, у них есть отдельные фрезерные станки. Это может быть не только деревообрабатывающее оборудование промышленных серий, но и специальные станки для бытового использования. Как правило, комплексные механизмы, имеющие на одной станине циркулярку, фуганок, фрезер и сверлильный станок в различных комбинациях.

Деревообрабатывающий станок требует соответствующего опыта

Обыкновенным любителям покупать такое оборудование не нужно, им достаточно и обыкновенного ручного фрезера. Но возникают ситуации, когда многие задумываются над изготовлением стола для фрезера. Почему?

1. Не получается фрезеровать вручную, инструмент не движется по прямой линии, поверхность деталей волнистая. Приходится несколько раз проходить по одному месту, а это оказывает негативное влияние на конечное качество.
2. Необходимость фрезеровки длинных заготовок — только на столе можно выполнить эту операцию всего за один проход.
3. Есть потребность работать на фрезах со сложным профилем, ручной метод не обеспечивает требуемой чистоты поверхности.

Ручным фрезером работать не всегда удобно

Надо заметить, что не все технологические операции можно сделать на столе, есть такие, которые выполняются только ручным фрезером. К примеру, на станке невозможно фрезеровать профили с закрытым контуром, расположенным по центру заготовок.

Каким требованиям должен отвечать стол

Профессиональный мастер не жалеет денег на приобретение самого современного и надежного оборудования — такие вложения не только окупаются, но и приносят значительную прибыль. Это его постоянная работа и основной доход, а чем выше производительность труда, меньше непродуктивные потери материалов и лучше качество, тем больше прибыли у мастера. Начинающим мастерам нет смысла покупать дорогие станки и оборудование, им вполне достаточно одной ручной фрезы. Соответственно, станок надо делать такой, чтобы фреза в любой момент быстро снималась и могла использоваться в обыкновенном режиме.

Конструкция станка должна быть максимально простой и одновременно надежной

Еще одно требование – стол должен быть максимально простым в изготовлении. Его можно сделать своими руками и с помощью того простейшего набора инструментов, который есть у непрофессионалов.

Чертеж простой столешницы под фрезер

В связи с такими требованиями, мы не будем рассматривать варианты сложных столов, их сделать могут лишь мастера столярного дела. Кроме того, большинство проектов требуют переделки ручного фрезера, после реконструкции инструмент уже нельзя использовать в ручном режиме, надо покупать второй экземпляр. Экономически невыгодно терять время и финансовые средства на изготовление стола для фрезера лишь для того, чтобы пользоваться несколько часов в году, а для обыкновенных более частых работ покупать еще один ручной фрезер.

Если потребность в ручном фрезере выше, нет смысла сооружать сложный станок

Материалы изготовления

От правильного выбора материалов изготовления стола зависит срок его эксплуатации и качество фрезеровки деталей. Какие материалы рекомендуется применять в этих целях?

Таблица. Виды столов по материалу изготовления

Вид стола для фрезера	Краткое описание физических и эксплуатационных характеристик
Фанерный	Используется чаще всего. По стоимости и эксплуатационным показателям самый подходящий вариант, только надо покупать специальную фанеру, ее шпон клеится особо прочными двухкомпонентными полимерными клеящими составами. Такая фанера не рекомендуется к использованию во время изготовления мебели, количество выделений в воздух фенолов и формальдегидов превышает допустимые нормы. Но в мастерской материал можно применять без опасений. Зато по прочности этот вид фанеры уверенно занимает лидирующие позиции, а это самая важная характеристика.
Металлический	Металлический стол эксплуатируется многие десятки лет, но для его изготовления надо иметь практический опыт выполнения сварочных работ. Еще одна проблема – некоторые детали нужно точить, дома токарного станка почти никто не имеет, приходится обращаться в специализированные компании.
Комбинированный	Настоятельно рекомендуется к использованию. Отдельные наиболее нагруженные элементы изготавливаются из металла, остальные могут быть деревянными. Кстати, стол необязательно делать с нуля — после небольшой реконструкции отлично приспосабливаются обыкновенные сборно/ разборные небольшие кухонные столики. Такие были когда-то в каждой квартире и сегодня еще используются в подсобных помещениях.

Можно применять и клееные мебельные щиты из натуральных ламелей, они не изменяют своих размеров при колебаниях относительной влажности, но такой стол для фрезера обойдется очень дорого. Натуральные доски категорически запрещается применять из-за постоянного коробления в ту или иную сторону, что оказывает крайне негативное влияние на качество фрезерования.

Столешница из досок для изготовления фрезерного станка не подходит

Мы дадим пошаговую инструкцию изготовления двух простейших, но очень функциональных, столов для фрезера. Размеры даются лишь общие, конкретные зависят от типа ручного фрезера, а их в реализации огромное количество. Каждая модель отличается несколькими параметрами, которые необходимо принимать во внимание во время выполнения работ.

Схема сборки стола под ручной фрезер. 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42 мм; 6 — косынка; 7 — основание упора

Пошаговая инструкция изготовления деревянного стола

Вам понадобится клееная фанера толщиной 18 мм, размер листа стандартный, можете покупать плиту примерно 1,5×1,5 м. Каркас стола изготавливается из деревянных брусков 30×40 мм. Фиксация конструкции осуществляется обыкновенными саморезами по дереву. Из инструментов надо подготовить электрический лобзик или переносную дисковую пилу, ручной фрезер, дрель или шуруповерт.

Стандартное устройство фрезерного стола

Изготовление столешницы

Шаг 1. От листа фанеры отрежьте заготовку для столешницы. Размер может быть произвольным, но не менее 80×80 см. На очень маленьких работать неудобно, заготовки постоянно падают, их приходится поддерживать с противоположной стороны.  Сделайте разметку на фанере, прикрепите ее струбцинами к рабочему столу, установите упорную линейку для пилы и аккуратно отрежьте излишки материала.

Обрезают лист по размеру столешницы

Практический совет. Настоятельно рекомендуем все работы электрическим лобзиком и переносной пилой делать только под линейку. Не стоит надеяться, что ровный срез получится без этого приспособления.

Шаг 2. Наметьте место расположения отверстия под фрезу. Это также произвольный параметр. Многое зависит от того, будете ли вы в дальнейшем приспосабливать упорную линейку для фрезера, предусматривается ли короб для сбора и удаления опилок, какие детали предполагается обрабатывать и т. д. Как показывает практика, отверстие рекомендуется располагать на удалении 1/3 ширины от продольной кромки.

Выполняют разметку отверстия под фрезу

Сделайте разметку и высверлите отверстие. Его диаметр должен всего на несколько миллиметров превышать диаметр самой большой фрезы, которая будет использоваться на этом станке.

Слишком большое отверстие делать не надо по нескольким причинам:

• чем больше щель между рабочими ножами фрезы и столешницей, тем выше вероятность, что в нее попадет материал. А это провоцирует возникновение опасных ситуаций: может заклинить фрезер или отлетевшие на большой скорости осколки травмируют мастера;
• если придется фрезеровать тонкие детали, то в щелях концы сильно вибрируют – нет упора. Как следствие, необходимо отрезать неровные части, что увеличивает расход пиломатериалов.

Отверстие высверливается специальной коронкой соответствующего диаметра.

По разметке сверлят отверстие

Шаг 3. Поставьте фрезер в отверстие, убедитесь, что он правильно расположился. Очень аккуратно нарисуйте линию по периметру основания. Обращайте внимание, чтобы во время этого процесса инструмент не двигался, постоянно придерживайте его одной рукой.

Примеряют фрезер к отверстию и аккуратно обводят его карандашом

Шаг 4. Установите на фрезере глубину резания 5 мм и очень внимательно по нарисованному контуру вырежьте посадочное место. Проверьте отверстие, вставьте в него фрезер. Он должен плотно входить и не шататься. При необходимости подгоняйте посадочное гнездо до нужных параметров. Все в норме – отлично, уберите шкуркой заусеницы и продолжайте работы по изготовлению стола для фрезера.

Посадочное место должно точно соответствовать контуру фрезера

Шаг 5. Такое же посадочное гнездо подготовьте еще на одном куске фанеры, только делать его теперь надо сквозным. Отрежьте деталь, ее размеры должны примерно на 15–20 см превышать диаметр основания фрезера.

Делают заготовку с вырезом такой же формы и размера

Шаг 6. Положите заготовку на столешницу, совместите отверстия и поставьте в них фрезер. Вам надо отметить расположение и размеры двух параллельных направляющих. На них устанавливается линейка фрезера, в нашем случае она снимается. Но направляющие трогать не надо, они увеличивают надежность фиксирования фрезера к столу, полностью исключают возможность поворачивания корпуса. Дело в том, что со временем посадочное гнездо может немного увеличиться в диаметре, корпус с двигателем начнет шататься. Длинные направляющие создают довольно большие рычаги, которые отлично держат поворачивающие нагрузки.

Заготовки совмещают и вставляют фрезер

Шаг 7. Замерьте диаметр металлических штифтов, выставьте соответствующую глубину фрезы и проделайте под них канавки.

Вырезают канавки под штифты

Шаг 8. Соедините два элемента стола, поставьте на место фрезер. Тщательно проверьте положение, вручную прокрутите ротор, он не должен ничего задевать. Все в норме – прикрутите фанеру.

После подгонки элементов прикручивают заготовки саморезами

Важно. Саморезы обязательно вкручивайте в предварительно высверленные отверстия, в противном случае могут появиться трещины. Диаметр сверла для отверстия должен быть на несколько миллиметров меньше диаметра резьбовой части метизов.

Изготовление и врезка монтажной пластины

Саморезы вкручивайте по периметру подставки на расстоянии примерно 15 см, отдельно закрепите участки между металлическими штифтами. Опять отшлифуйте поверхности. Это надо делать не для улучшения внешнего вида, поскольку элементы располагаются под столом и незаметны. За счет шлифования выравниваются поверхности, удаляются мелкие сколы, соединяемые детали прилегают плотно, фиксация более надежная. А это очень важно для любого станка – во время работы появляется вибрация, слабые соединения быстро расшатываются со всеми негативными последствиями.

Всю поверхность нужно тщательно зашкурить

Шаг 9. Небольшими полосками фанеры зафиксируйте фрезер в рабочем положении. Включите питание, проверьте работу инструмента. Он не должен шататься, при наличии нехарактерных шумов надо найти их причину и обязательно ее устранить.

Для фиксации фрезера используют две планки из фанеры

Все в норме – переходите к следующему этапу. Теперь надо для столешницы изготовить каркас стола.

Изготовление фиксаторов

Сборка каркаса стола

Шаг 1. К нижней части столешницы по периметру прибейте рейки 30×40 мм для придания прочности. Заготовки отпилите под углом 45°, детали прикручивайте саморезами соответствующей длины. Не забывайте перед прикручиванием смазывать детали столярным клеем. Он выполняет две функции: приклеивает поверхности и идеально выравнивает плоскости среза, обеспечивая максимальную устойчивость соединения.

По периметру столешницы крепят деревянные бруски

Шаг 2. Соберите нижнюю опорную раму стола, она может иметь такие же размеры, как и верхняя.

Скручивают раму из брусков по размеру столешницы

Шаг 3. Прикрепите к ней ножки, высота примерно 1 м, но конкретные значения регулируйте под свой рост, в каком положении работать удобнее более всего, такой должна быть высота стола для фрезера. Обязательно поставьте угловые распорки, в противном случае конструкция со временем расшатается.

К раме крепят ножки, после чего усиливают каркас распорками

Шаг 4. Проверьте прочность конструкции, с большим усилием пробуйте ее наклонять, сгибать и т. д. При обнаружении шатаний устанавливайте дополнительные распорки и рычаги, количество зависит от фактической потребности. На внешний вид особого внимания обращать не надо, вы делаете не красивую мебель для гостиной, а прочный станок для мастерской. Разница по требованиям существенная. Каркас готов, установите на место столешницу и можно начинать работать.

Устанавливают столешницу на место

Изготовление комбинированного стола

Для станка применяется старый кухонный столик, такие раньше стояли почти в каждой кухне. Конструкция, в отличие от вышеописанной, имеет металлические детали, они устанавливаются в наиболее нагруженных узлах.

1. Вдоль столешницы прикручивают листовую сталь толщиной 2 мм. Это место сильно изнашивается, металл значительно увеличивает срок эксплуатации. К ней винтами прикручивается фрезер, надежность фиксации намного увеличивается.
   Посередине столешницы набивают широкую стальную полосу с вырезанным отверстием под фрезу

2. Крепят кронштейны опорной рейки из металлической полосы. Эти детали часто затягиваются, фанера не выдерживает значительных циклических нагрузок и прогибается, крепление ослабевает и приходится менять элементы. Под кронштейнами к столешнице для увеличения прочности также прикручены небольшие куски металлических пластин.

   Опорную рейку закрепляют металлическими кронштейнами

3. Металлическими уголками повышают устойчивость стола, лифт для поднятия фрезы крепится к площадке из проката.

   Рама усиливается стальными уголками, на них же монтируется лифт для перемещения фрезы

При желании на станок можно установить короб для сбора пыли и дополнительные линейки для регулировки зазора между фрезой в зависимости от ее диаметра.

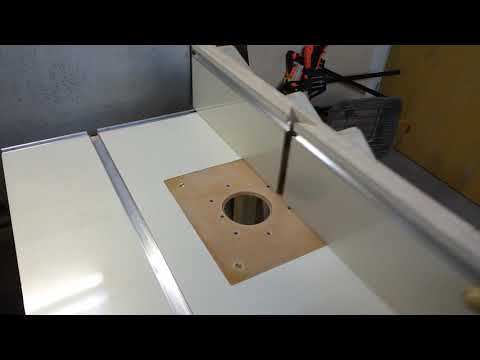

Видео — Стол для фрезера своими руками: изготовление

Теперь вы знаете, как быстро сделать простейший стол для фрезера. Изготовлен он из фанеры – универсального материала. В настоящее время ее часто используют для создания эксклюзивных вариантов мебели. Если у вас осталась клееная фанера, то попробуйте из нее сделать оригинальные мебельные изделия, а заодно испытать свой стол для фрезера. Что можно изготовить из фанеры можно прочитать на страницах нашего сайта.

Пример изготовления фрезерного стола своими руками, особенности и ньюансы

Современный ассортимент обрабатывающего электроинструмента удовлетворит потребности любого мастера. При этом всегда можно превратить ручной инструмент в стационарный станок.

Самый востребованный инструмент мастера по дереву – безусловно, фрезер. Ручным фрезером можно проделать большинство работ, но когда обрабатываются заготовки большого размера – возникают технические сложности.

Покупка фрезерного станка для домашнего использования слишком затратное мероприятие, поэтому мастера стараются сделать стол для фрезера своими руками.

Самодельный стол позволяет манипулировать обрабатываемой заготовкой, в то время, когда сам фрезер жестко зафиксирован на столешнице. Электроинструмент крепится снизу, фреза выступает над уровнем стола.

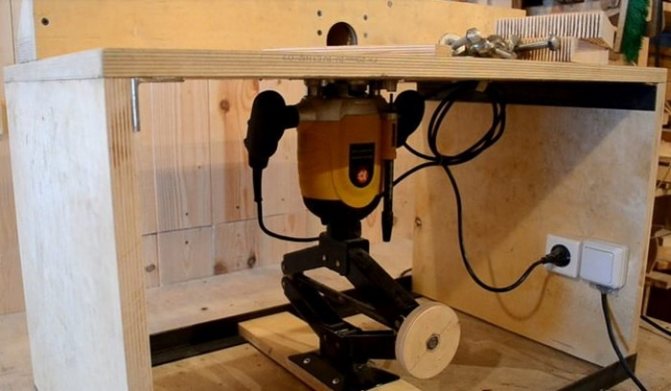

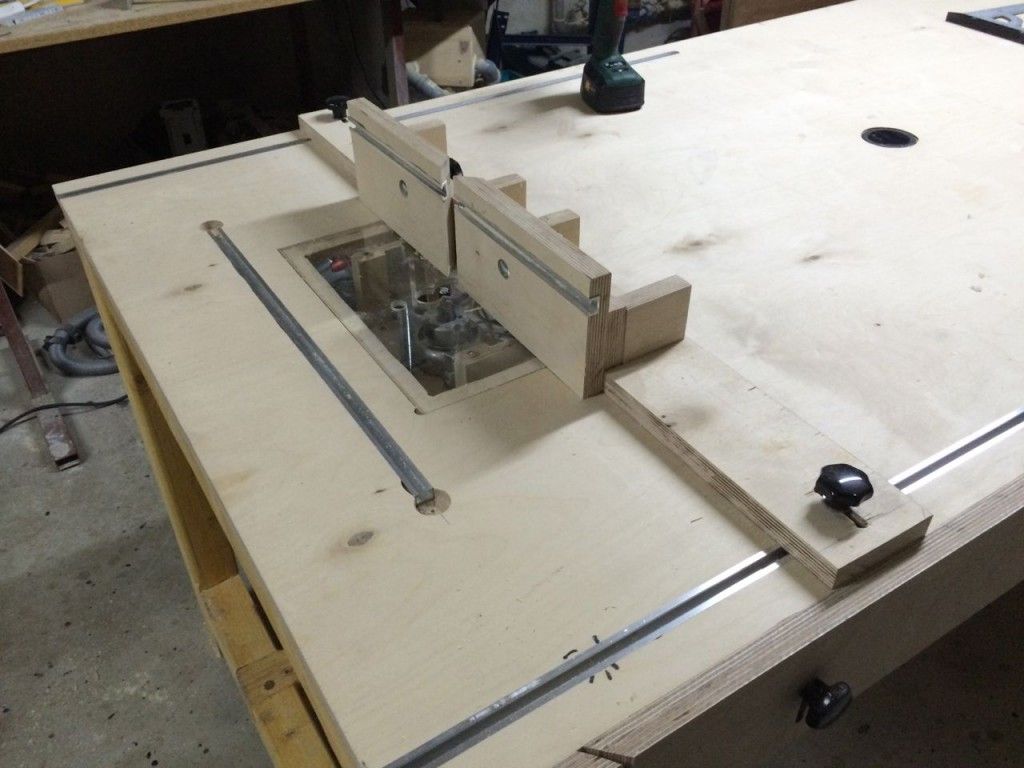

Самодельный фрезерный стол своими руками из деревянных брусков

Как правильно сделать стол для ручного фрезера

Главное условие – массивная конструкция, которая будет надежной при вибрациях и выдержит вес заготовки любого размера.

ВАЖНО! Поскольку работа с фрезером представляет собой повышенную опасность, падение стола может привести к травмам. Для придания устойчивости конструкции, желательно оснастить ножки стола регуляторами высоты. Тогда можно устанавливать станок на неровную поверхность.

Столешница должна быть выполнена из гладкого износоустойчивого материала, например – покрытие для кухонных рабочих поверхностей. Ножки и раму стола можно выполнить из бруса толщиной не менее 40 мм, или из фанеры 10-12 мм. Пространство под столешницей должно обеспечивать легкий доступ к фрезеру для обслуживания и смены фрезы. Либо верхняя часть делается откидной, как рояльная крышка.

Поскольку самодельный фрезерный стол является ответственным оборудованием – перед началом работ необходимо нарисовать подробный чертеж.

Обеспечение безопасности:

1. Кнопка пуска фрезера делается выносной. Желательно закрыть ее крышкой, для предотвращения самопроизвольного включения. А вот кнопка экстренного обесточивания напротив, должна быть легкодоступной;
2. Фрезу желательно закрыть автоматическим откидным щитком, как на циркулярных пилах;
3. Вокруг стола не должно быть никаких предметов, выступающих частей интерьера, ступеней и проводов. Во время работы можно споткнуться и получить травму;
4. Электропроводка укладывается в гофру, и надежно крепится на внутренней поверхности стола;

5. ВАЖНО! Никаких провисающих проводов питания внутри конструкции быть не должно.

6. Замена фрез производится только на обесточенном электроприборе, с полным отсоединением от сети;
7. Желательно предусмотреть возможность удаления стружки из рабочей зоны.

Помимо засорения рабочего места, опилки могут попасть в вентиляцию фрезера (поскольку он находится под столом) или между столешницей и заготовкой. Это может привести к проскальзыванию обрабатываемой детали.

Как установить в стол пластину для фрезера

Самой ответственной частью конструкции, влияющей на качество работ – является пластина (или подошва) ручного фрезера. Поскольку при установке в стол, она больше не является опорным узлом, необходимо продумать надежное крепление и управляемое перемещение фрезы по вертикали.

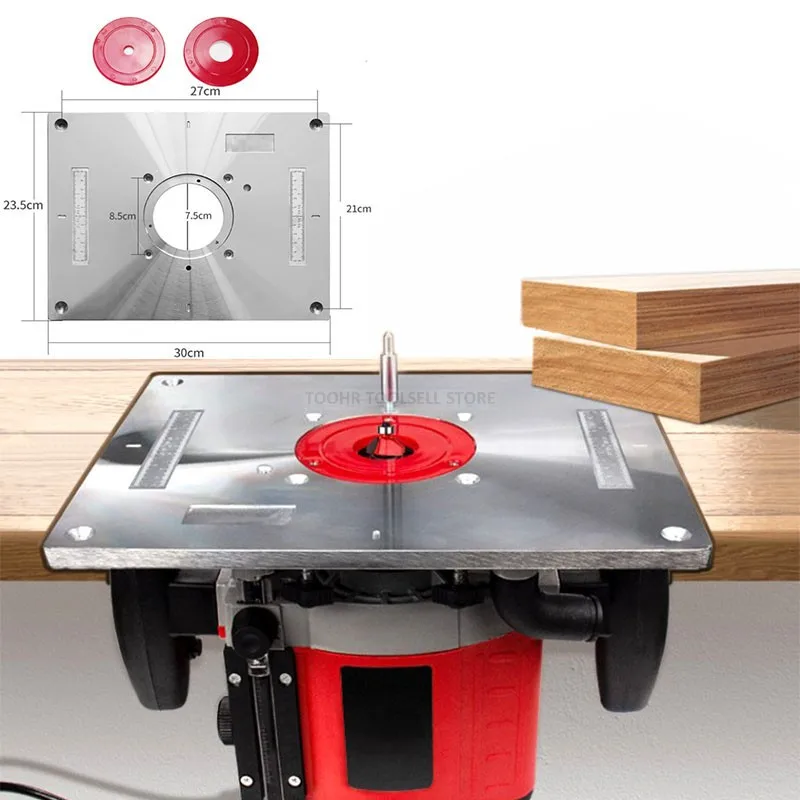

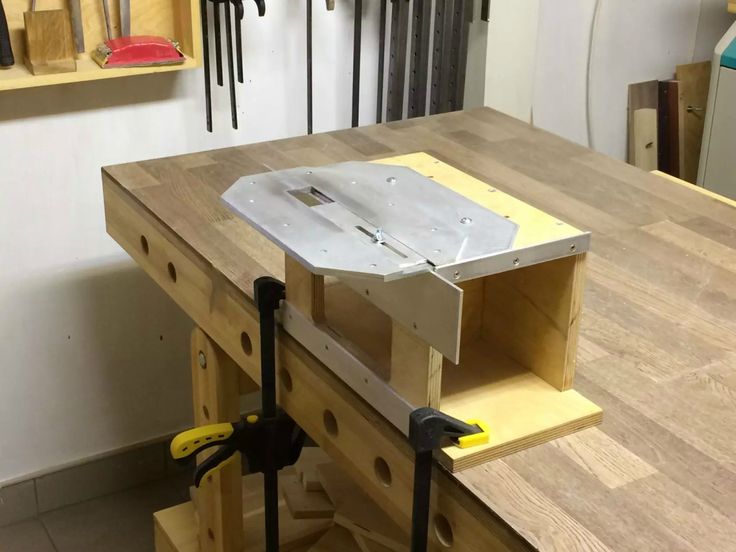

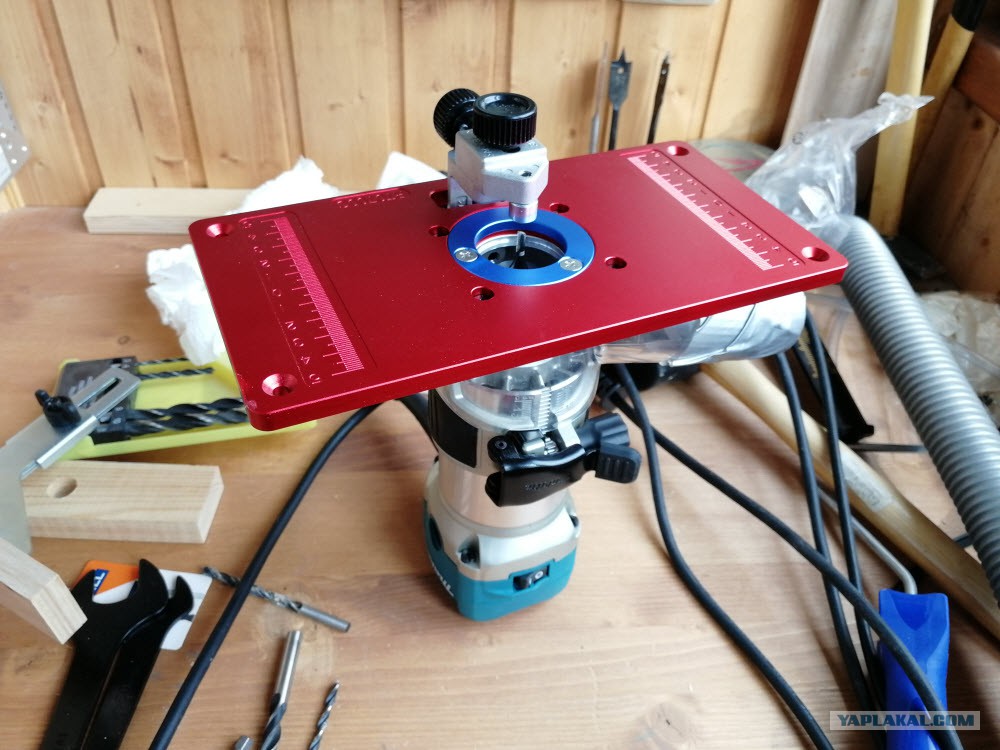

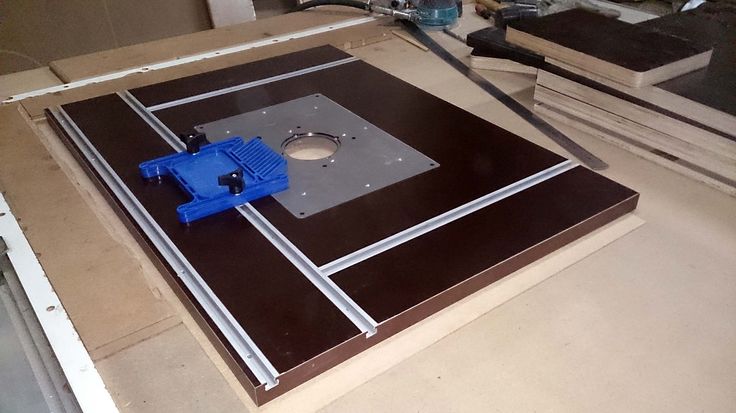

Пластина для крепления фрезера

Крепление электроинструмента к пластине вместо стола позволяет легко демонтировать его для обслуживания или смены насадок.

Что необходимо предусмотреть при изготовлении пластины:

ВАЖНО! Все плоскости должны быть на одном уровне, ничего не должно выступать или утапливаться.

• Пластина не должна провисать под тяжестью фрезера, это может произойти со временем;
• Отверстие должно быть немногим больше диаметра фрезы. Если предполагается работа со сменными насадками – необходимо предусмотреть сменные вкладыши, укладываемые заподлицо с основной пластиной;
• Все крепежные винты с потайными головками должны быть на уровне поверхности, утапливание может привести к зацепам обрабатываемой детали;
• После сборки вместе с фрезером и крепежом, пластину необходимо отполировать.

Оптимальный вариант – сэндвичевая конструкция

Изготовить ее можно из прокатной стали или алюминия. Берем один лист толщиной 3-4 мм, и вырезаем из него обе пластины, на одной отверстие 90 мм, на другой соосно 100 мм с проушинами. Листы скрепляются между собой винтами. После окончательной сборки в пластинах сверлятся отверстия для крепления подошвы фрезера.

Из той же заготовки вырезаем вкладыши.

Образец вкладыша для крепления фрезера к столу

Крепить можно винтами впотай или неодимовыми магнитами (вариант подходит для стальных вкладышей). В центре вкладышей сверлим отверстия (строго по центру!) для различных диаметров фрез или копировальных втулок.

Копировальная втулка должна плотно входить в диаметр отверстия вкладыша

ВАЖНО! Если пластина получилась слишком толстой, придется использовать фрезы с длинной шейкой.

Затем в середине стола тем же ручным фрезером выбирается ниша для установки пластины. Если не удалось правильно выбрать глубину – можно использовать тонкие прокладки по всей плоскости пластины. Ими также можно регулировать со временем просевшую пластину.

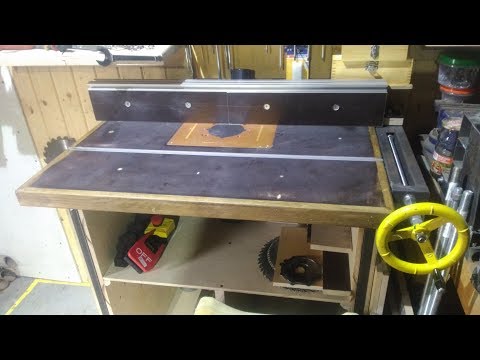

Видео: как собрать простой самодельный фрезерный стол, за два дня

Следующий этап изготовления стола – лифт для фрезера

Если вы планируете делать лишь простое торцевание или сквозные пазы – фрезер можно закрепить жестко, и при необходимости регулировать высоту фрезы при помощи прокладок между плитой и башмаком. Для полноценной работы вам понадобится лифт.

Конструкций самодельных механизмов подъема фрезера под столом придумано множество. Остановимся на самых эффективных и надежных.

Винтовая конструкция (конструкция с маховиком)

Эскиз винтового механизма с размерами

На выверенном расстоянии от рабочей столешницы устанавливается опорная пластина (например, из толстой фанеры), в которой строго по центральной оси фрезера крепится опорная гайка.
По этой гайке перемещается винтовая шпилька с жестко закрепленным маховиком. Маховик должен быть достаточно большого диаметра, а резьба по возможности с малым шагом.

Тогда можно добиться высокой точности калибровки выхода фрезы. Для того чтобы при вибрации настройка высоты не сбивалась – надо предусмотреть стопор маховика.

В качестве готового решения такого типа можно использовать заднюю бабку от списанного токарного станка, которую можно за небольшие деньги приобрести на ликвидированном заводе или в механическом цехе.

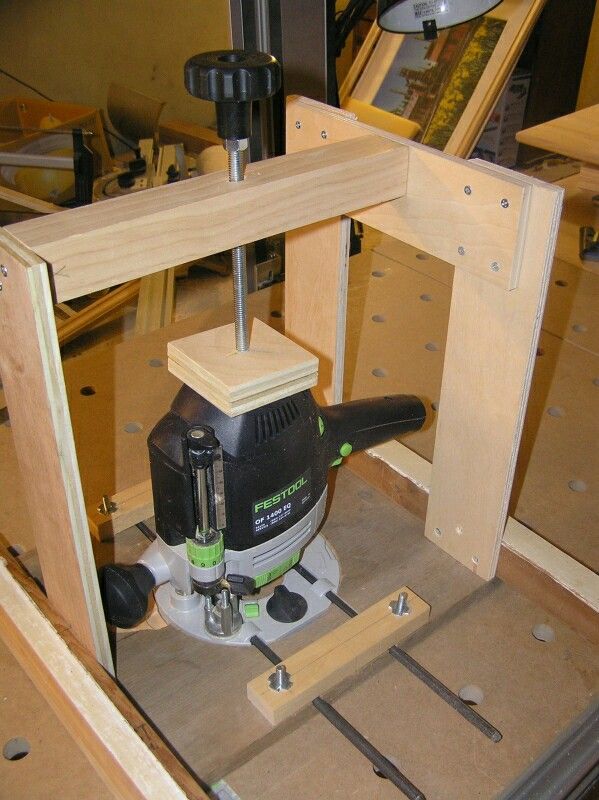

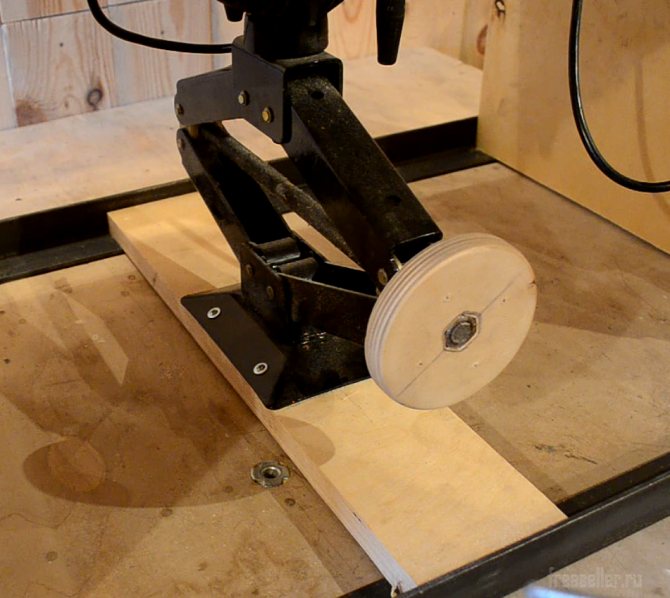

Использование автомобильного домкрата

Домкратом поджимаем фрезер к столу

Такой подъемный механизм гораздо более универсален и надежен. Приобрести домкрат необходимого размера можно на авторынке.

Опорный элемент получается компактным, изготовить его можно буквально из подручных материалов. Однако, необходимо помнить о надежности – выпавший из «гнезда» работающий фрезер может наделать немало бед.

Поэтому направляющие электроинструмента обязательно оснащаются стопорными приспособлениями.

Направляющие для упорных приспособлений

Так же, как и при использовании ручного фрезера – для самодельного станка потребуется дополнительное оборудование. Параллельный упор, направляющая шина, аналог циркуля и пр.

Приспособления для фрезера можно крепить струбцинами, или использовать специальный профиль с «Т» образным вырезом. Обычно при создании самодельных фрезерных столов своими руками применяется комплексный подход к изготовлению крепежа для дополнительного оборудования.

Чертеж самодельного фрезерного стола из фанеры и досок

Если вы имеете опыт работы с ручным фрезером – не составит большого труда самостоятельно разработать все необходимые приспособления, специализированные именно под ваши задачи.

Универсальный стол для фрезера и циркулярки

Поскольку стол не обязательно должен быть узкопрофильным – можно использовать его для смежных работ. Например – изготовить пластину под ручную циркулярную (дисковую) пилу.

Демонтируется фрезер, на его место ставится циркулярка, и вы получаете универсальный деревообрабатывающий станок. При этом вы экономите время, материалы и место в рабочей зоне.

Не забываем о том, что помимо стационарных распиловочного и фрезерного станка, вы по-прежнему можете пользоваться ручными фрезером и циркуляркой, просто демонтировав их со стола.

Преимущество такого решения в том, что при работе с дисковой пилой вы можете использовать основные приспособления для фрезера – направляющую и параллельный упор.

Подведем итог

Все вышеперечисленное осуществимо при наличии элементарных слесарных навыков и подходящего инструмента. Финансовые затраты вы регулируете самостоятельно.

ВАЖНО! При изготовлении фрезерного стола своими руками – необходимо трижды подумать о безопасном его использовании. Если вы допустите просчет – претензию предъявить будет некому.

Фрезерный стол своими руками: чертежи, видео, фото

По сравнению с ручным инструментом, фрезерный стол своими руками позволяет получать более точную степень обработки материала. Жестко установленный фрезер, уверенно режет различные породы дерева, пластик, древесно-стружечные плиты с покрытием. На нем можно не только снять фаску, но сделать паз, шлиц, прорезь, шип, канавку, фигурную выборку профиля.

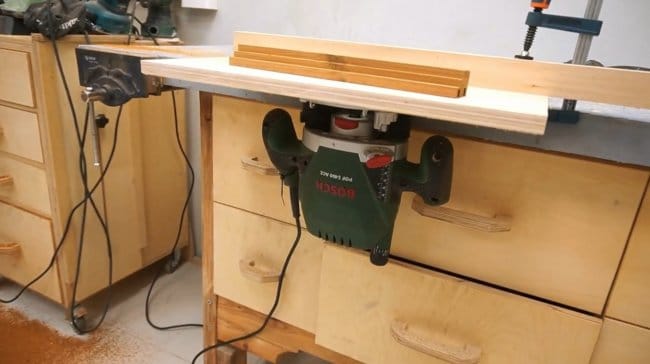

Самодельный фрезерный стол

Содержание

Как выбрать практичный вариант

Есть разные способы изготовить самодельный фрезерный стол, но принципы конструкции у большинства моделей совпадают.

Сначала выбирают один из 3 типов фрезерной установки, определяющий габариты и расположение этого оборудования в столярной мастерской:

• Навесной. Отдельный агрегатный блок, который крепится к пильному станку сбоку на струбцинах. Позволяет использовать рабочую поверхность другого оборудования, легко снимается, убирается своими руками в сторону в случае ненадобности.

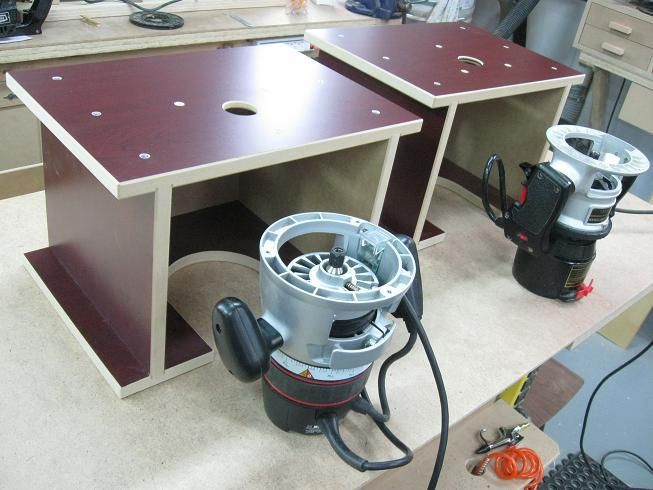

• Переносной. Настольная модификация, которую стремятся сделать с минимально необходимыми размерами станины и фрезерного стола. Эффективный станок в использовании при частых переездах по строительным площадкам.
• Стационарный. Основной тип стола для налаженного производства, при условии достаточного пространства в помещении. Это уже не просто фрезер, а оборудованное рабочее место.

Разрабатывать своими руками чертеж будущего стола нужно, уже зная установочные размеры, массу фрезерной части (с двигателем). Сечение, расположение несущих элементов должны сочетать прочность и свободный доступ для монтажа, обслуживания.

Материалы для самостоятельного изготовления

Рабочая плоскость стола обеспечивает ровное скольжение заготовки в одной плоскости. С этой задачей хорошо справляются листы ЛДСП, МДФ. Чтобы не было прогиба столешницы под весом фрезера, берут плиту сечением 2,6/ 3,6 см. На боковые части достаточно листа ДСП, толщиной от 1,6 см.

Монтажная пластина, на которую прикрепляют массивный фрезер, по определению имеет высокую прочность, жесткость. Из листовых материалов для нее подходят металл, текстолит, фанера твердых пород дерева. Толщина пластины не превышает 0,8 см.

Несущую опору стола выполняют своими руками из металлического профиля, листового ДСП. Иногда, это просто ножки с элементами жесткости, в других случаях стол включает в себя фронтально расположенные ящики для инструмента, мелкой оснастки, подсобных приспособлений.

Главную часть – фрезер – приобретают промышленного производства.

Мощность электродвигателя для деревообработки начинается с 500 Вт. Полноценное фрезерование твердых пород древесины требует мощности свыше 1 кВт (до 2 кВт). Напряжение 230/380 В. В большинстве моделей присутствует регулировка частоты вращения.

Дополнительные устройства

Творческое применение в конструкции фрезерного самодельного стола дополнительной оснастки позволяет значительно расширить его функциональность. Добиться плавной регулировки высоты режущей части над пластиной получиться, если сделать своими руками лифт для рабочего органа. С этой целью вертикальная ось узла опирается на винт с мелкой прямоугольной резьбой, проходящий через неподвижную гайку. Вращением маховика на штоке регулируют подачу фрезы. Механизм оборудуют боковыми упорами от искривления, контргайкой удержания в заданном положении при вибрации. При возможности, ставят более сложные лифты – автомобильный домкрат, заднюю бабку от токарного станка.

Еще одно дополнение – стальная линейка по продольной оси направляющих обрабатываемой заготовки. Практично, удобно, позволяет контролировать размер выборки, освобождает руки для других операций.

Инструмент

Чтобы сделать все детали фрезерного стола своими руками понадобятся:

• ножовка, электрический лобзик;
• наждак, шлифовальная машинка;
• рубанок электрический;
• дрель;
• стамеска;
• отвертка, шуруповерт.

Использование электро — механического инструмента ускоряет работы по изготовлению столешницы, направляющих, косых упоров, но, при необходимости, операции можно выполнять своими руками и ручными приспособлениями.

Составные части станка

Необходимое качество, которым обязательно должен обладать стол для ручного фрезера своими руками – устойчивость при вибрации. Использование верстаков б/у не всегда решает эту задачу.

Устройство фрезерного стола

Станина

 Ножки с той стороны, где находится столяр, располагают немного дальше от края стола (0,1-0,2 м) для устойчивого размещения ног. Здесь же размещают пульт управления.

Высоту над полом выставляют регулируемыми опорами в пределах 0,85 – 0,9 м.

Размер вешней рабочей плоскости в значительной мере определит габарит предполагаемого сырья. В среднем, достаточно сделать 1,5×0,5 м. Исходя из этого, задают расстояние между опорными местами станины.

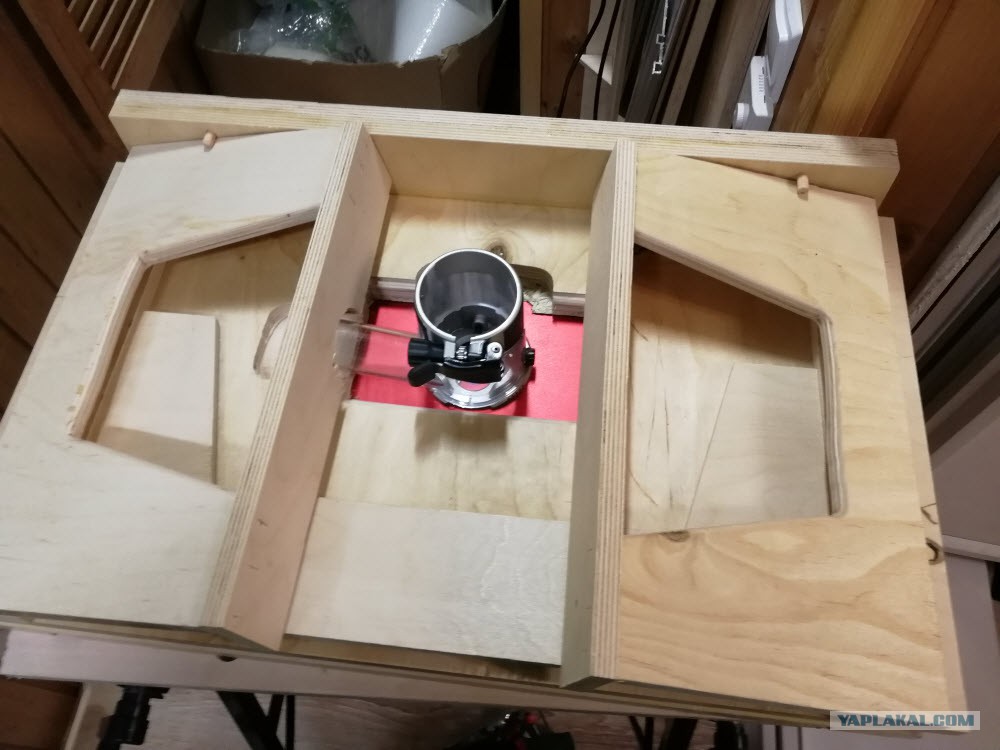

Крепление рабочего органа

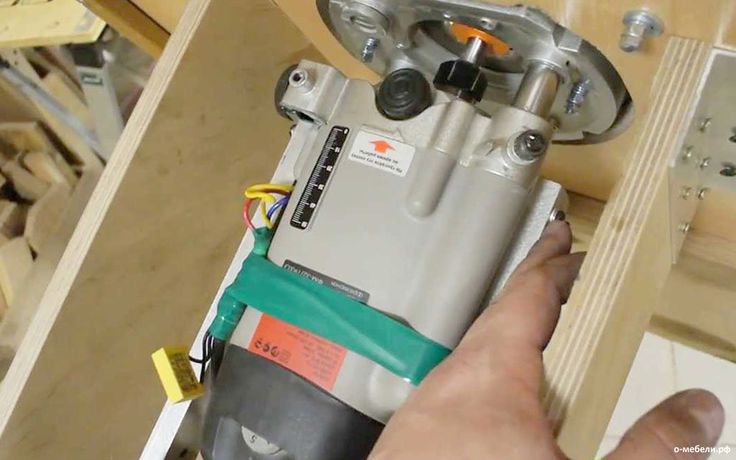

Фрезер подводят к столешнице снизу, сверху накладывают монтажную пластину, стягивают их 4 винтами со шляпками под потай. Верхняя плоскость стола должна быть без выступов и впадин. Для этого надо, чтобы пластина легла в заранее вырезанное углубление, которое требуется сделать точно по ее наружному контуру. Под болты просверлить 4 сквозных отверстия. Добавочное крепление к дереву обеспечивают саморезами.

Форму пластины переносят с накладки подошвы фрезера. Внутреннюю часть вырезают в виде квадратной рамки с достаточными полями для размещения отверстий под болты крепления.

В доске стола надо сделать круглое отверстие, достаточное, чтобы прошла фреза. Слишком широкий проем закрывают добавочными кольцами — вкладышами для предотвращения задира материала во время фрезерования.

Оборудование рабочей зоны

Выдержать точность фрезерной обработки, направление подачи заготовки предназначены такие устройства на фрезерном столе:

1. Направляющие. Располагаются по линии подачи пиломатериала для упора доски на установленном размере вылета фрезерных ножей. Их можно сделать из того же ДСП, что и корпус. По длине стола режут 3 полосы. В 2 из них вырезают проем под фрезу: первый – полукруглый (доска ляжет горизонтально), второй – прямоугольный по ее выстоте (станет вертикально). Направляющие ставят под прямым углом и скрепляют 4 косыми упорами. В горизонтальной делают прорези под болты для регулировки выхода фрезы. Третью планку разрезают пополам и накладывают на лицевую сторону угла. Она, раздвигаясь поддерживает минимальный зазор между вращающимися ножами и неподвижным упором. Фиксируется саморезами, накладной пластиной в верхней части.
2. Прижимы. Допустимо сделать в виде деревянной гребенки (кленовая пластина с равномерными пропилами 2×50 мм с шагом 5 мм вдоль волокна) или шарикового подшипника нужного веса и размера.

• Крышка. С тыльной стороны направляющих вращающуюся головку, в целях безопасности, надо закрыть.

Дополнительной опцией может быть патрубок для подключения пылесоса, заведенный под крышку фрезы.

Последний штрих

После сборки все детали шлифуются, рабочие поверхности полируются. Бока и низ красят, вскрывают лаком. Электрическая часть закрывается металлорукавом.

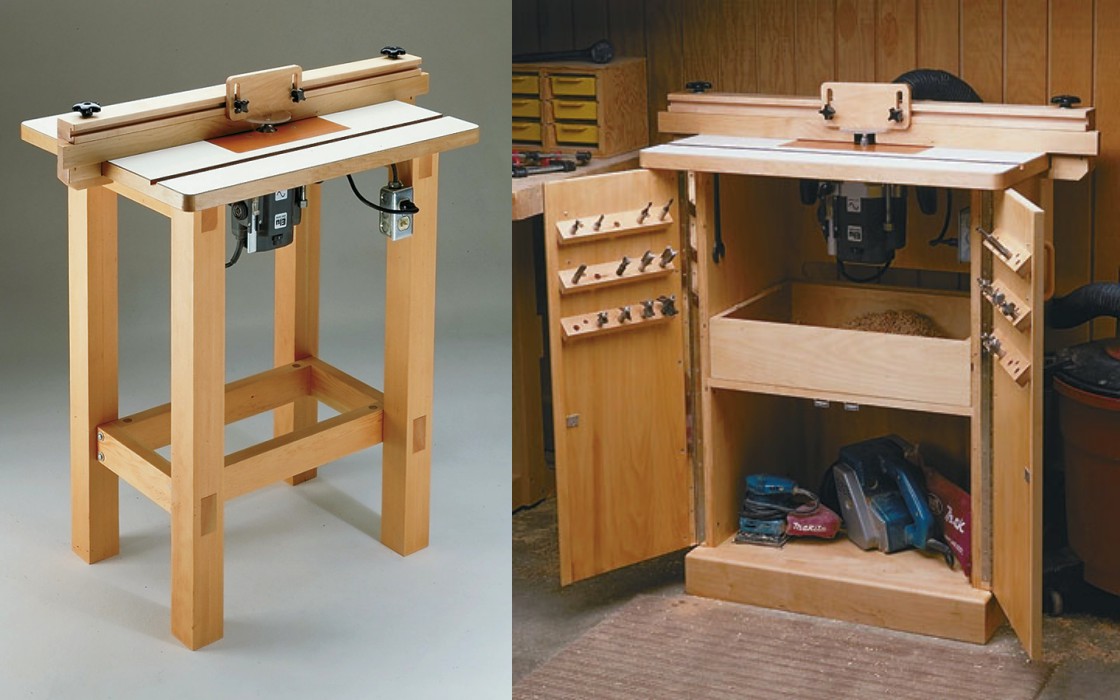

Простые чертежи стола для фрезера своими руками

Обновлено: 29 июля 2019 г.

Стабильность, хранение и многое другое в этой таблице самодельных маршрутизаторов.

Следующий проект›

Семейный мастер на все руки

После того, как вы установите маршрутизатор на фрезерный стол, вы никогда не сможете его снять. Используйте эти простые чертежи фрезерного стола, чтобы построить этот фрезерный стол и изменить свой мир деревообработки.

Эксперты DIY журнала The Family Handyman Magazine

Время

Много дней

Сложности

Промежуточный диапазон

Стоимость

$ 101–250

Столковая DIE Rouder Table Table

9004 A HANTHELD ANMELDALILE IS ANTOLILLY ROUTILLY ROUTILLY VORLILLY VORLILLY VORLILLY VORLILLY VOSTILLY VORLY ВЕРСОВАЯ В ВЗПРАВЛЕНИЕ. Но если перевернуть его вверх дном и установить под столом, тот же маршрутизатор способен выполнять совершенно новый набор задач. Я разработал этот фрезерный стол своими руками, чтобы он был прочным, устойчивым, простым в сборке и простым в использовании.

Столярные изделия — это сама простота. Только стыковые соединения и винты — никаких скосов, никакой суеты. Но не поймите меня неправильно. Простое не значит второсортное. Этот стол выдержит годы интенсивного использования и предлагает большинство функций, присущих моделям высокого класса.

Познакомьтесь с мастером по изготовлению ограждений для фрезерных столов

Дэйв Манкиттрик — полевой редактор и пилот авиакомпании, ставший профессиональным плотником.

8 Отличные характеристики фрезерного стола DIY

Двойной сбор пыли

Всасывает пыль сверху и снизу фрезы.

Суперхранилище

Храните свои фрезеры, насадки и аксессуары в одном удобном месте.

Безопасный и удобный переключатель

Внешний переключатель позволяет включать маршрутизатор, не открывая дверцу шкафа.

Полностью регулируемая направляющая

Простая, быстрая и надежная регулировка.

Подвижная, но прочная

Накладки для мебели из твердого пластика скользят по полу.

1: Двойной пылесборник Вакуумные порты в корпусе и ограждении обеспечивают всасывание как над, так и под фрезой, что делает этот фрезерный стол одним из самых чистых доступных станков.

2: Вместительное хранилище В большом и глубоком ящике можно хранить все фрезеры и аксессуары в одном удобном месте. Дверные держатели бит — просто обрезки дерева с просверленными отверстиями — позволяют мгновенно найти нужную биту.

3: Безопасный и удобный переключатель Внешний переключатель позволяет включать маршрутизатор, не открывая дверцу шкафа. При выполнении остановленных резов вы даже можете отключить его коленом, оставив обе руки свободными для удержания заготовки. Переключатель не является обязательным; можно использовать переключатель на роутере.

4: МДФ для устойчивости Корпус, верхняя часть и ограждение в основном изготовлены из МДФ, который получается плоским и остается плоским. МДФ тоже тяжелый. Дополнительный вес делает этот фрезерный стол устойчивым и гасит вибрацию фрезера.

5: Полностью регулируемая направляющая Скользящие поверхности направляющей позволяют регулировать ширину проема до 3 дюймов. Пара зажимов фиксирует упор в нужном положении — просто, быстро и надежно.

6: Прочная как камень крышка Верхняя часть представляет собой толстый сэндвич: 3/4 дюйма. МДФ между слоями 1/4 дюйма. оргалит. Он не будет деформироваться, провисать или сгибаться, независимо от того, что вы на него наткнетесь.

7: Прочные рабочие поверхности Древесина удивительно абразивна и стирает отделку и другие поверхности. Но ламинированная поверхность и поверхность упора на этом фрезерном столе останутся гладкими и гладкими в течение многих лет. Но ламинат не обязателен. Если вы пропустите это, вы сэкономите около 30 долларов и несколько шагов сборки.

8: Подвижный, но прочный Мебельные направляющие из твердого пластика позволяют легко перемещать этот фрезерный стол по полу. Но, в отличие от роликов, скользящие не будут шататься и не будут стоить вам целое состояние.

Как сделать фрезерный стол: Выбор фрезерного станка для стола

Неправильного фрезерного станка для стола не бывает. На протяжении многих лет я видел, как все виды фрезеров прекрасно работают на столах: большие, маленькие, модели с фиксированным основанием и погружные модели. Тем не менее, большинство серьезных плотников, которых я знаю, предпочитают фрезерные станки с фиксированным основанием в столах. И все согласны с тем, что чем больше, тем лучше; большинство профессионалов используют модель мощностью 3 л.с.

Если вы ищете новый фрезер, подумайте о «комбинированном комплекте» (один двигатель, фиксированное основание и погружное основание). Таким образом, вы можете установить одну базу на стол и быстро перенести двигатель на другую базу для ручного фрезерования. Также рассмотрите модель, которая позволяет регулировать высоту над столом. Вставив вал через столешницу, вы можете поднять или опустить фрезер. Очень точно, очень удобно. Craftsman, Milwaukee, Porter-Cable, Ridgid и Triton предлагают эту опцию на некоторых моделях. Дополнительные советы по покупке маршрутизатора см. в нашем обзоре маршрутизаторов среднего размера.

Тумба

Фото 1: Сборка тумбы

Соберите коробку тумбы, затем установите направляющие и дверцы ящиков. Петли типа «Wrap» облегчают подвешивание и регулировку дверей.

Я разработал этот фрезерный стол своими руками, чтобы его было легко собрать. В основном это вопрос вырезания деталей из списка вырезов и их сборки, как показано на рисунке А. Но прежде чем приступить к изготовлению шкафа, подумайте о высоте вашего стола. Я сделал свою высоту 34-1/4 дюйма, чтобы она соответствовала высоте моей настольной пилы. Таким образом, фрезерный стол может служить выходной опорой для пилы или наоборот. Если вы хотите сделать то же самое, вам, возможно, придется изменить высоту сторон и задней части.

Вырежьте все детали шкафа (детали A–G) и обвяжите их кромкой из твердой древесины (S–W). Я использовал клен. Приклеивая кромку, я использовал малярную ленту, чтобы удерживать ее на месте, пока клей не схватится, хотя были некоторые неподатливые места, где мне потребовалось дополнительное усилие зажимов. Кромка имеет две цели: она защищает края МДФ, которые склонны к сколам и вмятинам, и просто хорошо выглядит, когда фрезерный стол готов.

После того, как все детали были обрезаны, я собрал корпус с помощью винтов с шайбами. Вы можете использовать другие типы шурупов, но головки с шайбами ​​избавляют от необходимости сверлить углубления с зенковкой, добавляют прочности и, как и окантовка, выглядят хорошо.

Важно : Перед тем, как прикрутить среднюю полку, измерьте высоту фрезера и убедитесь, что расположение полки позволяет снять двигатель фрезера с основания. Я разместил полку на расстоянии 12 дюймов от верха, но вашему маршрутизатору может потребоваться больше места. Это также может изменить высоту частей вашего ящика.

Когда шкаф готов, повесьте дверцы с помощью «накидных» петель (Фото 1). Доступно несколько стилей; просто обязательно используйте версию «с полным наложением», так как двери полностью закрывают передние края сторон. Я использовал петли под номером 00H5833 на leevalley.com. Прибейте мебельные направляющие, установите внешний переключатель и прорежьте одно отверстие для шнура питания и еще одно прямо над средней полкой, размер которого соответствует размеру вашего вакуумного шланга. Вам также придется вырезать отверстие в верхней части шкафа, но оставьте это на потом.

Столешница

Фото 2: Сделайте столешницу в виде «сэндвича»

Приклейте слои ДВП к обеим сторонам сердцевины МДФ. Сначала приклейте нижний слой, как показано здесь. Вы можете сжать детали вместе с платформой из МДФ, 2×4 и зажимами, как показано на рисунке, или с помощью штабелирования грузов на бутерброде.

Деталь «сэндвича» столешницы

Ниже показано, как использовать плиту из МДФ в качестве платформы для склеивания при использовании 2×4 и зажимов.

Фото 3: Обрезка верхней части

Отрежьте торчащую ДВП с помощью фрезы для обрезки заподлицо. Подшипник катится по сердечнику, направляя сверло так, что оно идеально бреет ДВП вместе с сердечником. Затем вырежьте отверстие для фрезера (см. Фото 5), добавьте верхний слой ДВП, как показано на Фото 2, и обрежьте его таким же образом.

Фото 4: Ламинирование столешницы

Оберните столешницу кромкой из твердых пород дерева, намажьте контактным клеем и уложите пластиковый ламинат. Скользящие палочки позволяют центрировать ламинат, прежде чем опустить его на поверхность. Как только ламинат соприкасается с верхом, он навсегда застревает; вторых шансов нет.

Фото 5: Установка основания фрезера

Снимите пластиковую пластину и ручки с основания фрезера и установите основание на столешницу. Отметьте места для винтов и просверлите отверстия, чтобы вы могли прикрутить основание к верху. Обязательно сориентируйте основание так, чтобы фиксатор глубины был обращен к передней части стола.

Думайте о верхней части как о бутерброде. Сердцевина МДФ (D) — это мясо, а 1/4-дюйм. оргалит (N) – это хлеб. Вот рецепт: во-первых, приклейте один слой ДВП (отрежьте примерно на 1/2 дюйма больше, чем окончательный размер) к основе МДФ (фото 2). Я спрессовал детали вместе, используя плиту МДФ в качестве платформы, 2х4 и зажимы. Это сложная склейка, и я настоятельно рекомендую сначала сделать пробный прогон со всеми зажимами.

Для более простого подхода используйте веса. Положите ДВП на идеально ровную прочную поверхность, нанесите клей и установите на него сердцевину МДФ. Затем установите гири на MDF — много гирь. Шесть 5-галлонных ведер воды прекрасно поместятся на бутерброде и придадут ему большой вес (только будьте осторожны, чтобы не пролить!).

Когда клей высохнет, обрежьте ДВП (фото 3) и прорежьте отверстие в ДВП и МДФ, используя основание фрезера в качестве шаблона, чтобы отметить отверстие. Вы можете центрировать отверстие в столешнице, как показано на рисунке А. Но мне нравится дополнительная опора перед фрезой, поэтому я центрировал отверстие в 8 дюймах от задней части столешницы. Когда вы прорежете отверстие, отцентрируйте столешницу на шкафу и проследите отверстие на столешнице шкафа. Затем вырежьте отверстие в верхней части шкафа как минимум на 1/2 дюйма больше, чем отверстие в столешнице. Теперь добавьте второй слой оргалита на столешницу. Но не проделывайте в нем дырку. Верхний слой ДВП образует рабочую поверхность и поддерживает фрезер.

Чтобы закончить столешницу, добавьте окантовку из твердой древесины, а затем пластиковый ламинат (фото 4). Обработайте край стола с помощью фрезы для снятия фаски, чтобы не сколоть хрупкий ламинат. Пока вы ламинируете верхнюю часть, продолжайте ламинировать и лицевую сторону забора. Если у вас есть лишний ламинат, сделайте дополнительные грани, чтобы потом заменить поврежденные.

Теперь все готово для установки маршрутизатора. Используя кольцевую пилу, просверлите отверстие под фрезу размером, подходящим для вашей самой большой фрезы. Затем отметьте и просверлите отверстия для винтов (фото 5), чтобы можно было прикрепить основание фрезера к столешнице. Когда вы просверлите в ламинате отверстия с зенковкой для головок шурупов, делайте это медленно и осторожно. Там чуть больше 1/4 дюйма материала; слишком глубоко, и у вас большие проблемы. С установленным основанием маршрутизатора столешница готова. Отцентрируйте его на шкафу и закрепите винтами, ввинченными изнутри шкафа.

Ограждение фрезерного стола

Фото 6: Изготовление сразу двух частей ограждения

Вырежьте отверстие в доске из МДФ, затем разрежьте доску пополам, чтобы получились две идеально подходящие детали: основание и рейка. Когда ограждение собрано, вырезы образуют отверстие для фрезы.

Фото 7: Прорезь в рейке ограждения

Просверлите пару отверстий в рейке ограждения, чтобы отметить концы каждой прорези. При выключенном фрезере установите рейку на фрезу. Включите фрезер и режьте, пока не дойдете до второго отверстия. Вырежьте каждый слот одинаково. Закрепите длинный деревянный лом в качестве временного забора.

Деталь прорези ограждения

Вот как использовать шланг, чтобы начать и остановить прорези прорезей.

Основание ограждения и направляющая изготовлены из цельного куска МДФ. Обрежьте эту заготовку до размера 8-5/8 x 32 дюйма и просверлите 3-дюймовое отверстие. отверстие в центре с помощью электролобзика или кольцевой пилы. Разорвите заготовку пополам, и обе части идеально совпадут (фото 6).

Теперь пришло время задействовать ваш новый стол! Вы будете использовать его, чтобы вырезать прорези в ограждении, которые позволяют граням ограждения скользить внутрь или наружу. Сначала отметьте место прорези на направляющей упора (рис. A). Затем просверлите отверстие диаметром 5/16 дюйма на обоих концах каждого паза. Патрон 5/16 дюйма. прямо вставьте в фрезер и поднимите его на высоту примерно 7/8 дюйма над столешницей. Установите направляющую на стол фрезера так, чтобы фреза выступала через первое отверстие слева от вас.

Закрепите временный упор, включите фрезер и толкайте ложу справа налево (фото 7), пока сверло не войдет в отверстие на другом конце. Выключите маршрутизатор и дайте биту полностью остановиться, прежде чем переходить к следующему слоту. (Разве вы не рады, что добавили этот внешний выключатель питания?) Соедините две половинки забора с помощью клея и винтов. Добавьте треугольные опоры забора (K) и пылесборник (P).

Для лицевых поверхностей забора требуется 3/4 дюйма. углубления для зенковки головок болтов с квадратным подголовком и 5/16-дюймов. отверстия для стержней болтов. Отверстия должны точно совпадать с прорезями на рейке ограждения, поэтому рекомендуется вырезать фальшивую поверхность ограждения из куска МДФ, просверлить отверстия и проверить соответствие. Если подгонка правильная, используйте подделку в качестве шаблона для сверления поверхностей забора. Болты на лицах, и ваш забор готов к действию.

Когда стол фрезера имеет значение

Фрезер, установленный на столе, в некоторых случаях работает лучше, чем ручной фрезер: В некоторых ситуациях проще и быстрее толкать древесину через фрезер, чем толкать фрезер по дереву. В других ситуациях крепкий стол и упор дают больше контроля и точности.

Кроме того, есть работы, которые может выполнять только фрезерный стол: например, для изготовления дверей с фальшпанелями требуются большие фрезы, которые небезопасны в ручном фрезерном станке. Другие биты, такие как те, которые вырезают блокировку дверей или стыки ящиков, требуют точности, которую может предложить только фрезерный стол. Фрезерный стол также может формировать детали, которые слишком малы для ручной фрезеровки. Для любого типа работы фрезерный стол вместе с вашим магазинным пылесосом может дать вам гораздо лучший контроль над пылью, чем вы можете получить с помощью ручного фрезера.

Завершающие штрихи

Я изготовил коробку в последнюю очередь, чтобы использовать фрезерный стол для вырезания шпунтов глубиной 1/4 дюйма в боковинах ящика (BB). Но вы можете вообще пропустить шпунты и просто сделать переднюю и заднюю часть ящика (AA) на 1/2 дюйма короче. Я установил ящик на направляющие полного выдвижения, хотя другие стили также подойдут. Я покрыл ящики, дверцы и шкаф двумя слоями полиуретановой отделки внутри и снаружи. Затем я добавил дверные ручки и магнитные защелки и поздравил себя с отличным дополнением к моему деревянному магазину.

Вторым вариантом фрезерного стола может быть изготовление фрезерного стола из старой кухонной столешницы.

Рисунок A: изготовление фрезерного стола

Габаритные размеры: 34-1/4 фута в высоту, 32 фута в ширину и 23 фута в глубину.

Эти материалы доступны в большинстве центров домашнего ухода, хотя пластиковый ламинат может поставляться по специальному заказу.

Дополнительные материалы: столярный клей, винты с шайбой 2″, винты 1-5/8″, контактный клей, полиуретановое покрытие

Мы заказали на сайте rockler.com следующие позиции: предохранительный выключатель электроинструмента, № 20915; и мебельные направляющие для крепления гвоздями (упаковка из 4 шт.), № 18665.

Схема раскроя МДФ

Используйте эту схему, чтобы раскроить листы МДФ размером 4 x 8 x 3/4 фута.

Чертежи стола для настольного фрезерного стола

Необходимые инструменты для этого проекта забора стола для фрезерного стола своими руками

Подготовьте необходимые инструменты для этого самостоятельного изготовления стола для фрезерного станка перед началом работы — вы сэкономите время и нервы.

• Зажимы
• Сетевая дрель
• Зенковка
• Drill bit set
• Dust mask
• Extension cord
• Glue
• Hearing protection
• Jigsaw
• One-handed bar clamps
• Router
• Safety glasses
• Shop vacuum
• Table saw
• Tape measure

Необходимые материалы для этого проекта забора стола для фрезерования своими руками

Избегайте походов в магазин в последнюю минуту, подготовив все материалы заранее. Вот список.

• 1-5/8 дюйма. Винты
• 2 «Винты с шайбой
• Контактный цемент
• Глищики для гвозди на мебели. Популярные обучающие видео

  ⓘ

  9 бесплатных чертежей стола для фрезерования своими руками, которые вы можете использовать прямо сейчас

  По

  Стейси Фишер

  Стейси Фишер

  Стейси Фишер — эксперт по рукоделию, шитью и экономным находкам. Она делится своими знаниями о творениях своими руками, поиске халявы и составлении бюджета. Стейси была гостьей на «Шоу доктора Оз» и была представлена ​​​​в журнале Woman’s World Magazine. У нее почти два десятилетия опыта написания и редактирования.

  Узнайте больше о The Spruce Crafts’ Редакционный процесс

  Обновлено 08.12.21

  sdigital/Getty Images

  Эти бесплатные чертежи фрезерных столов помогут вам добавить важный компонент в вашу деревообрабатывающую мастерскую или гараж. Независимо от того, хотите ли вы построить настольный или отдельно стоящий фрезерный стол, вы найдете бесплатные планы в списке ниже.

  Мало того, что эти фрезерные столы являются довольно быстрым и простым проектом по деревообработке, они также будут стоить вам гораздо меньше денег, чтобы построить фрезерный стол, чем если бы вы пошли в магазин и купили его.

  Во всех приведенных ниже бесплатных планах маршрутизатора есть все необходимое для создания маршрутизатора. Есть пошаговые инструкции, схемы, цветные фотографии, видео, комментарии пользователей, списки вырезов, списки материалов и списки расходных материалов.

  После того, как вы выбрали бесплатный план фрезерного стола, обязательно ознакомьтесь с другими нашими бесплатными планами деревообработки, чтобы вы могли построить свой собственный верстак, сарай, небольшую бесплатную библиотеку, подставку для оленей или стол для пикника.

  • 01 от 09

    Ана Уайт

    Вот бесплатный план стола маршрутизатора от Аны Уайт, который делает великолепный стол маршрутизатора с множеством ящиков для хранения вдоль передней части, в том числе один только для битов.

    Этот бесплатный план фрезерного стола включает в себя размеры, материалы и список инструментов, список вырезов, общие инструкции, схемы, цветные фотографии и советы от тех, кто использовал этот план.

    План маршрутизатора Патрика от Аны Уайт

  • 02 от 09

    Магазин столярных изделий

    Этот бесплатный план фрезерного стола от Woodsmith Shop поможет вам построить прочный фрезерный стол с открытой или корпусной базой.

    В этом бесплатном плане фрезерного стола вы найдете цветные фотографии, схемы, список материалов, схему резки и пошаговые инструкции по сборке. В конце вы даже найдете планы по изготовлению некоторых аксессуаров для вашего фрезерного стола, включая защиту фрезы и защиту для фрезерования от руки.

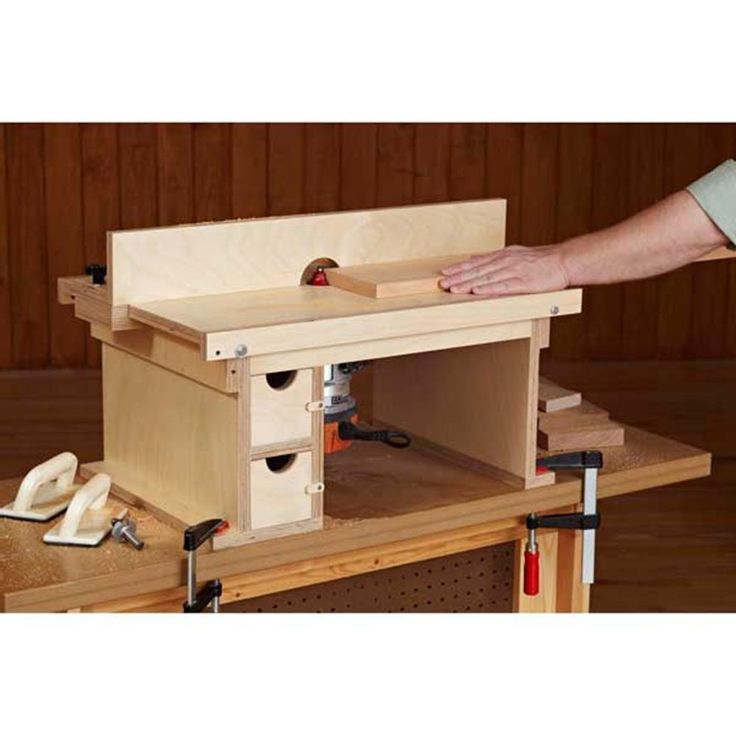

    План фрезерного стола из магазина Woodsmith

  • 03 от 09

    Популярная Деревообработка

    Вот бесплатный план фрезерования от Popular Woodworking, который включает в себя все навороты купленного в магазине фрезерного стола, и его сборка обойдется вам менее чем в 200 долларов. Ограждения, крепкая крыша и передняя панель шкафа — вот лишь некоторые из особенностей.

    Цветные фотографии, пошаговые инструкции, список раскроя, покомпонентные схемы и схемы раскроя — все это включено в этот бесплатный план фрезерного стола.

    Фрезерный стол краснодеревщика от Popular Woodworking

  • 04 от 09

    Чистая деревообработка

    Вот еще один бесплатный план фрезерного стола от Fine Woodworking. Этот план позволит вам создать таблицу маршрутизаторов, которая имеет все необходимые вам функции, но ее можно легко разбить и сохранить, когда вы ее не используете.

    Видео с практическими рекомендациями, письменные инструкции и цветные фотографии помогут вам завершить проект с помощью этого бесплатного плана стола маршрутизатора.

    Чертеж фрезерного стола Stow-and-Go от Fine Woodworking

  • 05 от 09

    Семейный мастер на все руки

    Этот план стола маршрутизатора от Family Handyman умеренно сложен, но есть много инструкций и изображений, которые помогут вам в этом.

    Все необходимые инструменты и материалы перечислены для вас, чтобы вам не пришлось гадать или прикидывать, что вам нужно.

    Простой план стола для фрезера своими руками от Family Handyman

  • 06 от 09

    Стив Гортон / Getty Images

    Планы Боба — отличное место, где можно найти планы, и теперь он создал бесплатный план стола маршрутизатора, который поможет вам выполнить работу. Столешница имеет размеры 22 x 16 дюймов и высоту 14 дюймов. Помимо стандартных функций фрезерного стола, есть ящик для сбора пыли, держатель бит и прорезь для углового упора.

    Загрузите этот бесплатный план стола маршрутизатора, и вы получите список материалов, список поставок, схемы, письменные инструкции и шаблоны.

    Бесплатный план стола для фрезерного станка по дереву от Bob’s Plans

  • 07 от 09

    Наконечники для деревообработки

    Если вы не большой строитель, но вам нужен фрезерный стол, этот план от Woodsmith может стать вашим спасением. Как следует из названия, этот план стола маршрутизатора предполагает, что вы можете использовать мусорное ведро в качестве основы. После сборки верхней части фрезерного стола вы кладете ее на мусорное ведро, чтобы сразу получить основу, на которую можно собирать древесную стружку.

    Здесь не так много пошагового плана, поэтому вам, возможно, придется импровизировать, позаимствовав план другого стола маршрутизатора на этой странице, но затем пропустив любые инструкции для основы.

    План фрезерного стола для мусорных баков от Woodsmith

  • 08 от 09

    Скотт Мур

    Этот план от Скотта Мура для фрезерного стола отличается от других, потому что вы можете получить план в виде файла SketchUp, чтобы улучшить или настроить его по своему желанию и увидеть его в 3D.

    Даже если у вас нет программы SketchUp, вы можете просмотреть текстовую версию плана по ссылке выше, а также просмотреть несколько изображений по пути, чтобы убедиться, что вы на правильном пути.

    Как собрать фрезерный стол от Скотта Мура

  • 09 от 09

    Вудархивист

    Вы можете получить все это с помощью этого бесплатного тарифного плана маршрутизатора, который позволяет выполнять накладную, горизонтальную или обычную маршрутизацию. Его небольшое пространство поместится в любой рабочей зоне. Этот бесплатный план маршрутизатора включает схемы, инструкции по сборке и цветные фотографии.

    План горизонтального фрезерного стола от Woodarchivist

  39 бесплатных чертежей и идей стола для фрезера своими руками, которые можно легко построить

  Фрезер — очень полезный инструмент в деревообработке. Его можно использовать, чтобы помочь с формованием, резкой углов, краснодеревщиком и многим другим. Без него сложно представить создание чего-либо сложного.

  Фрезы, пожалуй, самый важный инструмент, который может использовать плотник.

  Большинство людей используют маршрутизаторы в качестве портативного инструмента. Хотя это жизнеспособный вариант, фрезер, установленный на столе (или столе фрезера), более безопасен в использовании и может использоваться для резки на совершенно другом уровне. Теперь, если вы хотите построить стол для фрезерования самостоятельно, вы попали в нужное место. Мы собрали 39из лучших планов стола маршрутизатора DIY.

  Вот они:

  1. Планы фрезерного стола Creston Wood

  Этот фрезерный стол кажется очень полезным. В нем достаточно места для вашего маршрутизатора. И много рабочих мест тоже.

  Но у него также есть хорошие ящики, в которых можно хранить всякие мелочи. И чтобы сделать его еще лучше, планы бесплатны. Так что он может стать вашим по цене дерева и акцентных деталей.

  Сборка этого фрезерного стола

  2. Прижимное приспособление для фрезерного стола

  Этот стол имеет уникальную особенность. Когда вы фрезеруете объекты рядом с краем, этот прижимной зажим будет обеспечивать регулируемое давление и позволит вам легко выполнять резку с остановкой.

  Если вам нужна эта уникальная функция, не ищите дальше. С этими бесплатными планами у вас будет все, что вам нужно в кратчайшие сроки.

  Соберите этот стол для фрезерования

  3. Быстрый и простой стол для фрезерования

  Если вы не большой плотник, но вам все же нужно время от времени использовать фрезер, то это, вероятно, для вас. Это простой фрезерный стол с открытым пространством для хранения под ним.

  Но у него все еще есть хороший ящик под столом, который отлично подойдет для хранения вещей. Если вы ищете что-то более простое для вашего маршрутизатора, то это может быть то, что вам нужно.

  Создайте эту таблицу маршрутизаторов

  4. Таблица маршрутизаторов Джейн

  Первоначальная идея этой таблицы маршрутизаторов появилась в отдельном посте блоггера по имени Джейн. Она внесла свой вклад в базовую сборку.

  Но затем этот блоггер получил большую скидку на маршрутизатор и сделал несколько настроек для получения этого конечного продукта. Это может поразить и ваше воображение.

  Соберите этот стол-маршрутизатор

  5. Стол-маршрутизатор Патрика

  Если вы поклонник Аны Уайт, то вы знаете, что у нее есть почти все, что вы когда-либо хотели построить вокруг усадьбы или крошечного дома. Мы лично любим ее здесь.

  Неудивительно, что у нее есть отличный план, как помочь вам построить отличный фрезерный стол. Он имеет достаточно места для хранения и рабочего места. Надеюсь, вам понравится так же сильно, как и нам.

  Соберите этот фрезерный стол

  6. Фрезерный стол Wood Smith

  Если вам нужен действительно простой дизайн, то это то, что вам нужно. Для людей, которые являются новичками в столярном деле, это может быть отличной сборкой для вас.

  Нет ящиков и прочих надстроек. Но это все еще очень красивый, чистый внешний вид фрезерного стола. Любой «новичок» будет горд сказать, что построил это.

  Создайте этот стол-маршрутизатор

  7. Один стол-маршрутизатор для закрытия проекта

  Если вам нужны визуальные эффекты, чтобы построить что-то правильно, то это руководство для вас. Даже если вы этого не сделаете, вам понравятся все включенные детали.

  Если вы ищете простые планы, которые помогут вам построить простой фрезерный стол, то вы его нашли.

  Создайте этот стол-маршрутизатор

  8. Стол-маршрутизатор «3 в 1»

  Этот стол-маршрутизатор — не просто стол-маршрутизатор. О, нет! Его также можно сконструировать для хранения лобзика и циркулярной пилы.

  Если вы плотник или кто-то, у кого есть хорошие столярные навыки, то вам бы очень хотелось иметь этот стол в своей жизни.

  Построить эту таблицу маршрутизатора

  9. Фрезерный стол American Woodworker

  Преимущество этого фрезерного стола в том, что они пытаются воссоздать каждую деталь, которую вы получили бы в купленном в магазине фрезерном столе.

  Если вы хотите иметь красивый забор, непровисающую верхнюю часть и встроенный шкаф, возможно, вы только что нашли свой будущий фрезерный стол. Более того, они утверждают, что вы можете построить его за половину стоимости столов, купленных в магазине.

  Соберите этот стол маршрутизатора

  10.

  Настенный стол маршрутизатора

  Если вы меня знаете, то знаете, что я большой поклонник всего, что связано с «мерфи». Знаете ли вы? Кровати в стенной нише, письменные столы в стенной нише, а теперь еще и фрезерный стол в стенной нише.

  Если вы не хотите беспокоиться о хранении другого оборудования, не ищите дальше. Этот настенный фрезерный стол очень функционален и компактен.

  Построить эту таблицу маршрутизации

  11. Универсальная таблица маршрутизации

  Эта таблица маршрутизации может быть простой или более сложной. Это действительно зависит от вас, ваших навыков и того, что вы хотите от фрезерного стола.

  Итак, если вы хотите иметь простую таблицу маршрутизатора без хранилища, эти планы могут вам это предоставить. Но если вы хотите иметь шкаф для хранения под ним, вы можете получить его и с этими планами. Это все, что вам нужно в одном месте.

  Соберите этот фрезерный стол

  12.

  Настольная пила Фрезерный забор

  У вас есть настольная пила? Ну, если так, то вам повезло. Потому что после того, как вы прочитаете эти планы, вы узнаете, что вы уже на полпути к тому, чтобы иметь стол маршрутизатора.

  Что делает эти планы такими удивительными, так это то, что они нашли способ создать забор для фрезерования и прикрепить его к настольной пиле. Таким образом, вы можете иметь две таблицы в одной.

  Соберите этот стол-маршрутизатор

  13. Дешевый и удобный для хранения стол-маршрутизатор

  У вас ограниченный бюджет? Не беспокойтесь, потому что я тоже. Вам тоже не хватает места для хранения? Ну разве мы не все?

  Если вам нужен недорогой фрезерный стол, который не займет много места для хранения, возможно, вы нашли его в этом дизайне.

  Соберите этот фрезерный стол

  14. Самодельный фрезерный стол

  Мне нравится этот фрезерный стол, и мне нравится статья, в которой рассказывается, как его собрать. Причина, по которой я люблю эту статью, заключается в том, что они не только рассказывают вам, как ее построить, но и дают вам готовый продукт. Это дает вам немного поддержки, когда вы беретесь за новый проект.

  Но мне очень нравится дизайн проекта, потому что он очень простой. Не всем нужен экстравагантный фрезерный стол. Для тех, кто хочет что-то на основной стороне, это отличный вариант.

  Соберите этот фрезерный стол

  15. Классический фрезерный стол Country

  Когда я впервые увидел этот фрезерный стол, он был таким красивым, что я не был уверен, что смотрю на фрезерный стол. Напоминает старый комод или умывальник, если не смотреть на самый верх.

  Возможно, вы хотите что-то функциональное, но при этом красивое, тогда это может быть тот фрезерный стол, который вы искали. Помимо всего остального, что предлагает этот маршрутизаторный стол, он содержит массу места для хранения.

  Создайте эту таблицу маршрутизации

  16.

  Таблица маршрутизации и органайзер

  Эта таблица маршрутизации — не просто старая обычная таблица маршрутизации. Если вы ищете что-то простое, то это, вероятно, не то.

  Но если вы ищете фрезерный стол, который поможет организовать ваше плотницкое безумие, то этот стол может вам в этом помочь. Когда вы строите, у вас всегда есть масса мелких предметов, плавающих вокруг. Несколько выдвижных ящиков для поддержания порядка — отличный бонус.

  Соберите этот фрезерный стол

  17. Фрезерный стол для мусорных баков

  Допустим, вы не разбираетесь в столярном деле. Это нормально. Скажу честно, если бы не мой муж, наша усадьба не выглядела бы так хорошо, как сейчас. Он плотник в семье.

  Если у нас с вами есть что-то общее, то этот маршрутизатор может быть для вас. Вместо того, чтобы строить базу, вы можете просто использовать мусорное ведро. Это сокращает работу над проектом вдвое.

  Построить эту таблицу маршрутизатора

  18.

  Складной фрезерный стол

  Я фанат этого фрезерного стола. Это не совсем стиль Мерфи, но он действительно уникален и отлично подходит для домов или складских помещений, в которых нет тонны места для хранения.

  Этот фрезерный стол можно прикрепить к верстаку. Вы поднимаете его, когда используете, а затем просто складываете, когда он не используется. Напоминает старые обеденные подносы из телевизора. Это было удобно, как и этот маршрутизаторный стол.

  Создайте эту таблицу маршрутизаторов

  19. Таблица маршрутизаторов стоимостью 100 долларов США

  Каждый доллар на счету? Я понимаю. Мы были там сделали это. Но не позволяйте своим финансам замедлять вас при создании полезных инструментов, которые помогут вам инвестировать в свой дом.

  Если вам нужен фрезерный стол, но вы немного ограничены в деньгах, вот такой стол, который можно построить за 100 долларов. Он не предлагает тонну памяти. Но это простая сборка, и она, безусловно, выполнит свою работу.

  Соберите этот фрезерный стол

  20. Схемы фрезерного стола The Family Handy Man’s

  Планы на этот стол просто великолепны. Мне нравится, что они предлагают несколько дополнительных функций, которых нет на некоторых других сайтах. Помимо предоставления вам планов очень функционального стола маршрутизатора, они также помогут вам выяснить другие аспекты сборки.

  Они включают такие функции, как продолжительность сборки. В этом случае они говорят, что на сборку этого маршрутизаторного стола уйдут выходные. И это не возмутительно, но сайт дает оценку, что это может стоить до 500 долларов. Если это похоже на то, что вы ищете, то вы только что нашли это.

  Создайте этот стол фрезера

  21. Мусорный бак Стол фрезера Dremel

  Я уже публиковал подобный. А вот это еще один действительно классный вариант фрезерного стола.

  Опять же, если вы не хотите тратить время, деньги или навыки на изготовление фрезерного стола, то это отличный вариант для вас.

  Создайте эту таблицу маршрутизаторов

  22. 3 различных таблицы маршрутизаторов

  Если вы не совсем уверены, что ищете в таблице маршрутизаторов, этот сайт может быть хорошим местом для начала. Они предлагают три очень разных дизайна, которые обязательно привлекут ваше внимание.

  Итак, если вам нужен простой фрезерный стол, возможно, вы найдете дизайн, который искали. Если вы хотите что-то более сложное, то вы найдете это тоже. Попробуй.

  Соберите этот фрезерный стол

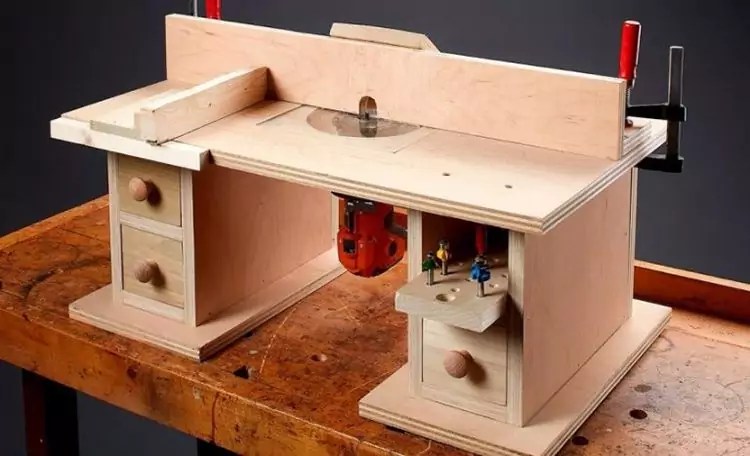

  23. Настольный фрезерный стол

  Это уникальная и действительно крутая идея. Если вы занятый плотник, возможно, вам не нужны кучи разных столов и инструментов вокруг вашей мастерской. Становится слишком тесно.

  Решение состоит в том, чтобы сделать столешницу фрезера, которую можно скользить по рабочему столу. Таким образом, это не еще одно приспособление, занимающее драгоценное место.

  Создайте эту таблицу маршрутизаторов

  24.

  Идеальная таблица маршрутизаторов

  Эта таблица маршрутизаторов — это все, что вам может понадобиться в таблице маршрутизаторов. Очевидно, что у него есть отличное рабочее пространство для любого проекта, в котором вы и ваш маршрутизатор можете участвовать вместе.

  Но в нем также много места для хранения. Есть выдвижные ящики и два полноценных шкафа. Это было бы мечтой столяра.

  Соберите этот фрезерный стол

  25. Роликовый фрезерный стол

  У вас завалялись старые катушки проволоки? Если да, то для них есть масса применений. Включая сборку передвижного фрезерного стола из одного.

  Если вы хотите переработать что-то для создания таблицы маршрутизатора, это отличный вариант. Не говоря уже о том, что он также кажется более миниатюрным, чем некоторые другие варианты.

  Соберите этот фрезерный стол

  26. Самодельный фрезерный стол

  У вас есть новый фрезерный станок и вам нужен фрезерный стол для его установки? Как насчет того, чтобы построить свой собственный? С этими планами вы можете быстро создать свой собственный маршрутизаторный стол.

  Они шаг за шагом проведут вас по планам с пояснениями и иллюстрациями. Более того, вы можете увидеть результаты других людей, которые также составили эту таблицу из этих планов внизу страницы. Звучит как достаточно мотивации, не так ли?

  Создайте эту таблицу маршрутизаторов

  27. Простая таблица маршрутизаторов

  Эта таблица маршрутизаторов кажется очень простой и очень экономной. Если вы тот, кому нужно придерживаться ограниченного бюджета или придерживаться чего-то простого, чтобы построить, это может быть очень легко.

  Помимо цены и простоты сборки, он еще и очень функционален. Мне нравится, как вы можете подключить несколько плагинов, имея при этом достаточно места для работы.

  Создайте эту таблицу маршрутизатора

  28. Router Table-Mate

  Этот помощник по столу — отличная функция для вашего маршрутизатора. Он служит пылесборником, а также имеет хорошее рабочее пространство.

  Но что еще лучше, так это то, что его можно построить примерно за 50 долларов. Это чрезвычайно разумная цена, и тот факт, что он очень функционален, делает его намного лучше.

  Соберите этот фрезерный стол

  29. Шкаф для фрезерного стола

  Мы с мужем полные противоположности. Он грязный, когда они приходят, а я супер аккуратный человек. Но как-то это работает.

  Если вы чувствуете, что вы очень организованный человек (или, может быть, вы хотели бы перейти и стать им), тогда вам нужен этот шкаф. Это, безусловно, может помочь вам держать все под рукой при использовании фрезерного стола.

  Соберите этот фрезерный стол

  30. Переносной фрезерный стол

  Это очень аккуратный фрезерный стол. Во-первых, он портативный. Если вам нужно легко перемещать стол, то этот, очевидно, получает за это высокие оценки.

  Но его строительство стоит менее 100 долларов. И сайт делает его создание очень простым. Они предлагают отличные инструкции и видео тоже.

  Построить эту таблицу маршрутизаторов

  31. Установленный стол маршрутизаторов

  Это еще одна таблица маршрутизаторов. Если вы опытный плотник, вам может понравиться этот сайт. Если вы все еще находитесь в категории новичков, вам может быть немного сложно ориентироваться.

  В любом случае, это действительно здорово иметь стол маршрутизатора, который вы можете снять и использовать, когда захотите. А затем сложите его, когда вы этого не сделаете. Если вам это нравится, то вам понравится этот фрезерный стол.

  Построить эту таблицу маршрутизатора

  32. Быстрый и простой фрезерный стол


  Этот фрезерный стол действительно уникален. Он имеет регулируемую опцию, поэтому стол можно легко опустить или поднять в соответствии с вашим ростом.

  Но этот стол также предлагает массу возможностей для организации. В нем есть шкафы и полки. Если вам нравятся эти функции, то это ваш фрезерный стол.

  Соберите этот стол-маршрутизатор

  33. Еще один стол Ultimate-маршрутизатора

  Этот стол-маршрутизатор выглядит очень красиво. Станет отличным дополнением к любому столярному цеху. В нем много рабочих мест.

  Но в нем также много полок и шкафов. Еще одна дополнительная функция — это небольшое пространство сзади, предназначенное для организации небольших инструментов.

  Соберите этот фрезерный стол

  34. Фрезерный стол плотника

  Этот фрезерный стол прекрасно дополнит вашу мастерскую. У него отличная рабочая поверхность и много места для хранения.

  Но что делает его таким замечательным, так это то, что на него приятно смотреть. Он сделан из массива дерева и выглядит как настоящее произведение искусства.

  Построить эту таблицу маршрутизаторов

  35. Простые планы таблиц маршрутизаторов

  Эта таблица маршрутизаторов очень проста. Он не предлагает никакого хранилища. По сути, это рабочее пространство, и все.

  Но если вы не хотите иметь никаких дополнительных наворотов, то это рабочее пространство может вам подойти. Это хороший размер и должно быть легко использовать.

  Создайте этот стол маршрутизатора

  36. Планы стола маршрутизатора с хранилищем

  Этот стол маршрутизатора выглядит очень красиво. Он кажется очень прочным, так как сделан из цельного дерева. Также у него хорошая рабочая поверхность.

  Но позвольте мне рассказать вам о хранилище. Под рабочей поверхностью находится открытая полка для хранения. И тонны ящиков по обеим сторонам стола маршрутизатора. Хранение не должно быть проблемой с этой таблицей.

  Соберите этот стол-маршрутизатор

  37. Стол-маршрутизатор из восстановленного стола

  У вас где-нибудь завалялся старый стол? Если это так, используйте его с пользой. Если вы плотник (или планируете приобрести эту черту), используйте то, что у вас есть. И тогда у вас не будет таких больших вложений.

  Однако, несмотря на то, что капиталовложения могут быть небольшими, эта таблица маршрутизации все еще может быть полностью функциональной. Не говоря уже о том, что у вас будет довольно много места для хранения, которое всегда пригодится.

  Создайте эту таблицу маршрутизации

  38. Почти бесплатная таблица маршрутизации

  Если вы только что занялись деревообработкой, возможно, вы не захотите вкладывать сотни (или даже сто) долларов в создание таблицы маршрутизации.

  И если вы один из таких людей, то это отличный вариант фрезерного стола. Они используют старые неиспользуемые предметы, такие как основание шкафа и дверца шкафа, чтобы создать очень полезный фрезерный стол. Почему бы не попробовать?

  Соберите этот фрезерный стол

  39. Основные планы фрезерного стола

  Этот фрезерный стол имеет классический дизайн. Он почти напоминает старый настольный дизайн.
