Выключатель с розеткой в одном корпусе. Узнаем как подключить выключатель с розеткой в одном корпусе?

Подбор и монтаж электроприборов в жилых помещениях не являются наиболее важной частью ремонтных работ, но все-таки имеют огромное значение в вопросах визуальной отделки. Ассортимент различных устройств сегодня достаточно широкий, чтобы можно было найти для себя наиболее подходящее изделие по форме, цвету, размеру и конструкции. Можно экономно разместить выключатель с розеткой в одном корпусе. Подобное комбинирование стало пользоваться популярностью последнее время у многих покупателей.

Преимущество объединения в один корпус розетки и выключателя

Главным преимуществом монтажа объединительного блока для выключателя и розетки является легкость подключения. В этих случаях не возникает необходимости делать два отверстия в стенке и вести контакты в несколько мест, как при отдельном подключении розеток и выключателей. Штробы при этом обязательно приходится маскировать посредством небольшого косметического ремонта. Дополнительным удобством, естественно, можно считать расположение на одной и той же высоте выключателя и розетки. Для правильного соблюдения европейских стандартов характерен именно такой принцип монтажа.

Благодаря доступности этих устройств всегда есть возможность купить самый дешевый выключатель и розетку и повести монтаж в одной схеме. Простота установки этих электроприборов облегчает выполнение работ своими руками. При необходимости блок легко переносится в другое место. При этом две отдельных подводки подкладывать не нужно. Не возникнет необходимости выравнивать выключатель и розетку на одном уровне.

Особенности монтажа

Подключить тройной выключатель с розеткой в одном корпусе можно практически на любых поверхностях, будь то пеноблок, гипсокартон, камень или кирпич. Установка таких приборов возможна как внутри помещений, так и с наружной стороны любого здания. Для уличного монтажа рекомендуется использовать модели с предусмотренной защитой от влаги.

Какие присутствуют недостатки?

К негативным сторонам таких устройств относится необходимость замены всего блока при его частичной неисправности. Не удастся, например, вынуть поврежденный элемент выключателя и вставить новый. И все же данный недостаток не настолько важен, если сравнивать его с преимуществами использования комбинированных корпусов.

Как выбрать походящий блок?

Розетка с выключателем в одном корпусе доступны в продаже на современном рынке в различных комбинациях, которые классифицируются по двум основным принципам. Первый – количество клавиш выключателя и штепсельных розеток, а второй – внешний вид блока. Так, например, в одном корпусе можно приобрести одиночную розетку и тройной выключатель или любую другую комбинацию, которых для выбора предоставляется огромное количество.

Кроме того, различают, как известно, внутренние и наружные розетки. Первые используются для скрытой подводки, а вторые – для открытой. Наружный выключатель с розеткой в двойном корпусе по сравнению с внутренним выглядит более громоздко. Однако это будет единственным возможным вариантом в том случае, если жилое помещение оборудовано открытой системой проводки, и ее замена будет затруднительной.

Как устанавливается розетка с выключателем в одном корпусе?

Подключение блока осуществляется примерно таким способом. После отключения электропитания делается разметка для последующего монтажа корпусов. Стена проверяется коронкой в нужном месте. Перфорированные отверстия, которые предназначаются для заводки кабелей, обязательно необходимо сломать.

Установочные коробки соединяются между собой, а в пазы вставляются специальные соединители. Кабель предварительно зачищается и заводится в коробки. Конструкция закрепляется на стене при помощи винтов крепления. Провода необходимо подготовить к подключению.

Крышка с розетки снимается, и контакты подсоединяются к ее клеммам. Розетка устанавливается в коробку после выворачивания винтов. Провода выключателя изолируются, а затем подключаются. Устанавливается общая для розетки и выключателя накладка блока, а крышка закрывается. Включается питание и проверяется качество работы устройства.

Подходящие места для установки

Такие приборы удобно устанавливать в коридорах, ванных комнатах, а также других помещениях, где возникает необходимость в компактных электрических устройствах. В таких местах розетки в основном служат временными источниками питания для самых разных электроприборов.

Теоретически выключатель с розеткой в одном корпусе можно устанавливать в любом уголке дома или квартиры, но следует уделять планировке больше внимания. Лучше всего подобрать подходящее место для монтажа в соответствии с планом жилого помещения. Можно выбирать количество клавиш, в зависимости от определенного места. Если планируется установка блоков выключателей с розетками во влажных помещениях, понадобится устройство со специальными шторками для защиты. Также потребуется соблюдение основных правил и требований по установке.

Монтаж блока с одноклавишными выключателями

Современный выключатель с розеткой в одном корпусе пользуется все большей популярностью у покупателей. Для монтажа такого блока выполняется несколько простейших действий. К распределительной коробке от центрального щитка необходимо проложить фазу и ноль. В распределительную коробку также должны входить два три провода от блока и два от лампочки, в которых объединяются отдельные приборы.

Фазный контакт из щитка скрепляется с проводом, выведенным на розетку, которая объединена с клеммой на выключателе при помощи перемычки. Остальные два фазных контакта от выключателя и патрона потребляющего источника освещения скручиваются и изолируются. В том случае, если в блоке предусматривается заземление, необходимо подключить его при помощи дополнительных проводов.

Благодаря этой схеме розетка, объединенная с коммутатором в одном корпусе, будет функционировать независимо от выключателя, который будет выполнять свои главные функции по выключению и включению электрической лампочки.

Схема с выключателем с двумя клавишами

Далее приводится еще одно описание того, как подключается розетка с выключателем в одном корпусе. Фото устройств данного типа вы можете видеть в обзоре. В основном блоки, объединяющие двухклавишный выключатель и розетку монтируются на перегородках между дверьми в туалет и ванную. Возможность управлять освещением в двух помещениях появляется при использовании только одного блока. При этом всегда есть возможность запитать любой потребитель электричества от розетки.

Розетка с выключателем в одном корпусе наружная требует прокладки пяти проводников к электрической спаренной системе из распределительного блока. Нулевой провод из щитка распределения, а также заземляющую жилку необходимо подключить только к розетке. Для вывода фазы на двойной выключатель предусмотрены специальные перемычки в коммутирующих блоках. Две свободных жилки подключаются к коммутирующим контактам выключателей, через которые будут производиться подача фазы к приборам в ванной и туалете.

В распределительных коробах делаются скрутки контактов, подающих через коммутатор фазу, а также свободных жилок, направленных на патроны лампочек в туалете и ванной комнате. Заземление от потребляющего прибора и нулевые провода берут в распределительных коробках методом соединения оголенных концов со скрутками, предназначенными для питания розетки. Если возникает необходимость изменить последовательность кнопок, подающих питание на лампочки в ванной и туалете, на коммутирующих контактах нужно просто поменять жилки местами.

Чем отличается один способ от другого

Можно заметить, что схема подключения одинарного и двойного коммутатора, совмещенных в корпусе с розеткой, отличается только необходимым количеством контактов. Для первого варианта понадобится четыре провода, а также заземление, а второй предусматривает наличие целых пяти.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой электропроводки в частном доме, квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

подключение, ремонт, установка в ванной

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

подключение контактов переключателя и лампочки;
коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

К патрону подводятся два провода и крепятся винтами к соответствующим контактам

При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.

Устанавливается клавиша на выключатель. Сборка и подключение завершены.

Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Устройство и схема

Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.

Выключатель с тремя клавишами – четыре провода

Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

Схема подключения тройного выключателя

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.

Установка тройного выключателя

Монтаж электрических точек потребует определенных навыков и ряда инструментов. Это работа несложная, справится с ней даже мастер-новичок. Прежде чем приступать к изучению порядка дальнейших действий, необходимо подготовить инструменты. Нам понадобится:

отвертка-индикатор или мультиметр;
крестовая отвертка;
канцелярский нож;
перфоратор или дрель с ударным механизмом;
коронка по бетону или гипсокартону;
зубило и молоток;
рулетка и карандаш.

Список инструментов зависит от количества работ. Если отверстия под выключатель уже есть, то обойтись можно только отверткой и индикатором напряжения.

Корпус электрической фурнитуры может предполагать установку на стену или в подрозетник. Рассмотрим оба варианта.

Внешний монтаж

Наименее трудозатратный вариант монтажа – на поверхность стены. В этом случае план действий следующий:

С помощью рулетки и карандаша наносим разметку на стену, где преполагаем установить устройство. По европейскому стандарту высота от пола дожна быть 90 см, союзный стандарт предполагает монтаж на высоте 160 см. Выключатели для ванной комнаты, санузла, кладовки обычно размещают снаружи этих комнат, во всех остальных случаях – внутри.

Прокладку кабеля выполняем с помощью кабель канала или гибкой гофры. Это обеспечивает защиту от механических повреждений и придает более аккуратный вид проводке.
Крепление корпуса выключателя осуществляем с помощью дюбелей и саморезов. Их тип зависит от материала стены: для бетонных, гипсокартонных и деревянных перекрытий они различаются.
Если стена из гипсокартона или кирпича, заранее делем отверстия в соответствии с разметкой. Устанавливаем дюбели нужного типа и крепим нижнюю часть корпуса с помощью саморезов или дюбель-гвоздей.
Соединяем провода с клеммами по схемам, которые мы привели ранее. После подключения проверяем правильность с помощью мультиметра или индикаторной отвертки.
Устанавливаем внешнюю часть корпуса.

Внутренний монтаж

Такой тип монтажа потребует значительно больших усилий. Кроме того, при работе с бетонными или кирпичными стенами образуется много пыли

Важно обезопасить органы дыхания и глаза, для этого заранее необходимо купить респиратор и защитные очки. Мебель и бытовую технику желательно накрыть пленкой

Она продается практически в каждом хозяйственном или строительном магазине, с ее поиском проблем не возникнет.

Монтаж электрофурнитуры в стену состоит из следующих этапов:

Разметка стены, где будет проложен кабель и вмонтирован выключатель. Стоит отметить, что электрические провода запрещено размещать под углом, они должны проходить строго вертикально и горизонтально.
С помощью перфоратора проделываем штробу. Ее глубина и ширина должна соответствовать толщине кабеля.
Заменив насадку для штробления на коронку, проделываем отверстие для подрозетника (стакана). Здесь необходимо использовать коронку в зависимости от типа стены. Для кирпичной и бетонной используется алмазная насадка. Если проделать отверстие идеальной формы не получилось, используете зубило и молоток до тех пор, пока подрозетник не займет свое место.

Фиксация пластикового стакана осуществляется с помощью алебастра, гипсовой штукатурки, пескобетона или других строительных смесей. Нанесите немного раствора на заднюю стенку отверстия, вставьте подрозетник и замажьте оставшиеся щели. Не делайте раствор слишком жидким, поскольку это увеличит время высыхания, а также часть его может стекать по стене.

Для гипсокартона придется купить стакан другого типа. На нем с боков расположены пластиковые «лапы», которые его надежно зафиксируют в проделанном отверстии.

В отверстия стакана заводим все провода, затем подключаем их в соответствии с рассмотренными ранее схемами. После этого проверяем правильность подключения с помощью отвертки-индикатора или мультиметра.

Аккуратно вставляем корпус выключателя в его нишу и фиксируем с помощью крестовой отвертки. После этого остается установить клавиши. Устройство готово к эксплуатации.

Как видно, нет ничего сложного при самостоятельном выборе, монтаже и подключении электротехнического оборудования

Важно соблюдать технику безопасности, выполнять работу качественно и проверять правильность подключения

Компании-производители

В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.

Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.

Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.

Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

См. также: Как подключить включатель выключатель света двухклавишный схема

После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.

Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов

Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке

Устройство и схема

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.

Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон.
Подключение трехклавишного выключателя. Как подключить тройной выключатель.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

Разбор на составляющие розеток.
Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
Первая розетка, она же распределительная, подключается к электросети.
Установка электророзетки в монтажную коробку.
Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Установка и подключение розетки с выключателями в одном корпусе

Достоинством сблокированной арматуры является не только эстетичность и эргономичность, но и простота установки и подключения. В этом случае, нет необходимости пробуривать несколько углублений в стеновой панели и тянуть к ним различные провода.

Конечно, штробы придется заделывать, однако, трудоёмкость этой операции несоизмеримо ниже, чем при замене проводки и нескольких розеток или выключателей.

Вопрос об удобстве расположения на одном уровне клавиш и штекерной панели достаточно сложен. С точки зрения классической эргономики и правил электробезопасности, оптимальная высота расположения розетки 50,0, а клавиш включающе-отключающего прибора – 130-150 сантиметров от пола.

Правила европейских норм и регламента электромонтажа, наоборот рекомендуют размещать все элементы электрической арматуры, за исключением точек подключения источников света, на одном уровне.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель. В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей. Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
Собираем в блоке розеток линию заземления;
Заводим в подрозетники шлейфы и подключаем контакты к проводке;
Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления

Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

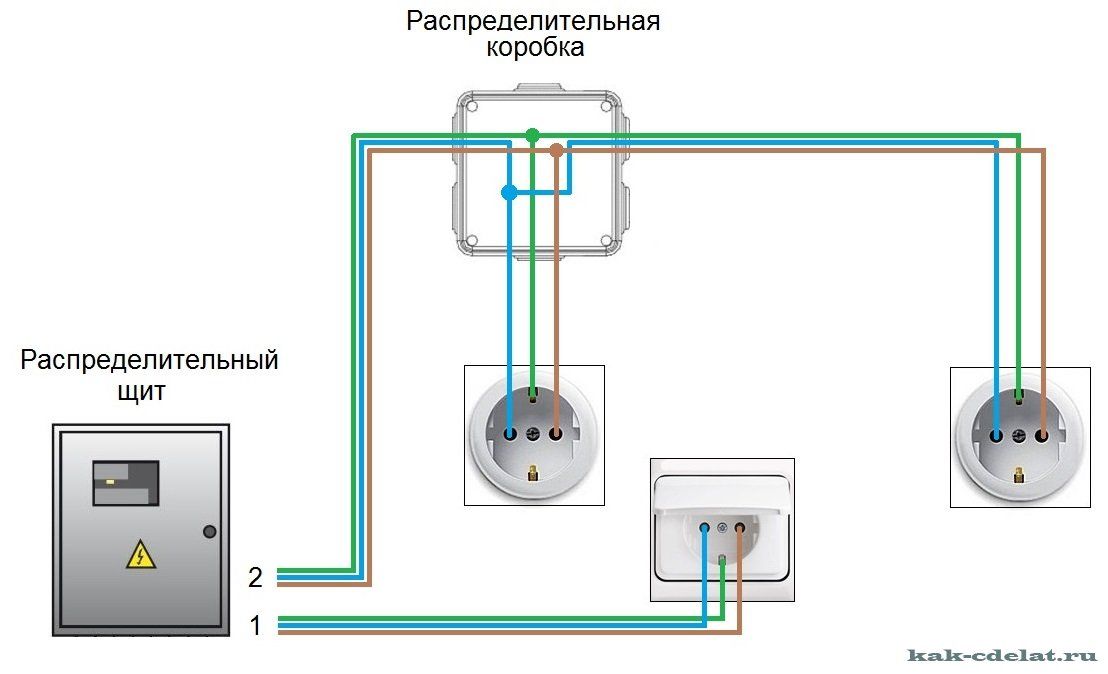

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.

Подготовительные работы

После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.

В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.

Электромонтажные работы

Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.

У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.

Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:

Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.

Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и завершение работ

Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута. Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

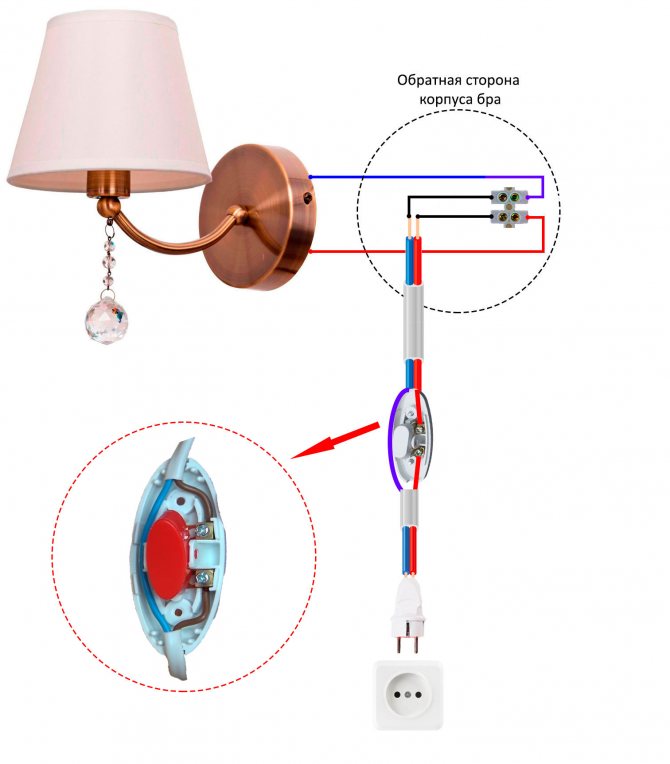

Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.

Подключение блоков с выключателем и розеткой

Теперь давайте разберем, как подключить выключатель трехклавишный с розеткой.

Подключение может быть выполнено двумя способами:

когда выключатели подсоединяются от розетки, такое соединение называется смешанным;
когда розетка подключается от одной розеточной группы, а выключатели от группы освещения – раздельное питание.

Схема освещения с раздельным питанием сети освещения и розеток

Смешанная схема питания розеток и освещения

Подключение от смешанной группы

Если вы выполняете подключение своими руками, то проще осуществить соединение от смешанной группы освещения. Это тот случай, когда и розетки, и сеть освещения питается от одного группового автомата.

Распределительная коробка

На первом этапе нам необходимо снять напряжение со всех проводов, расположенных в распределительной коробке, в которой предстоит выполнять подключение. Это необходимо для безопасного выполнения работ.
Следующим этапом является определение группового провода, приходящего от автомата в данную распределительную коробку. Как отыскать именно этот провод, мы описывать не будем, так как не раз уже писали об этом в наших предыдущих статьях.
Теперь выполняем подключение розетки. Для этого из распределительной коробки прокидываем трехжильный провод к розетке. Один конец этого провода подключаем к фазному, нулевому и проводу заземления группового провода, а на втором конце выполняем подключение фазного и нулевого провода к силовым контактам, а провода заземления к соответствующим контактам розетки.

Как подключить трехклавишный выключатель с розеткой от смешанной группы

Следующим этапом наша схема подключения выключателя трехклавишного с розеткой предполагает подключение выключателя. Для этого от фазного контакта розетки подключаем провод к вводу выключателя. Определить его достаточно просто. С одной стороны выключателя три места для подключения проводов, а со второй стороны — только одно. Вот туда-то мы и подключаем наш фазный провод.
Теперь фазный провод, отходящий от выключателей, подключаем непосредственно к светильникам. Нулевой провод к светильникам берется в распределительной коробке от группового провода.

После подключения всех выводов выключателя к светильникам, наша схема готова к опробованию. Если вы все сделали как велит наша инструкция, то можете не опасаться и пользоваться своими светильниками и розетками.

Раздельное подключение выключателей и розетки

Но некоторые выбирают подключение трехклавишного выключателя с розеткой от различных групп. То есть, группа освещения от одной группы, а розетка от другой.

Такое разделение нагрузок имеет свои достоинства, но лично автор этих строк считает эти аргументы недостаточно убедительными. Ну да это дело вашего выбора.

На фото схема подключения при раздельном питании

При раздельном питании первая часть работ ничем не отличается от описанной выше. То есть, отключаем питание в распределительной коробке, отыскиваем необходимую нам группу и подключаем розетку.
А вот подключение выключателя хоть и не принципиально, но меняется. В этом случае мы в распределительной коробке отыскиваем групповой провод сети освещения. От фазы данного провода прокидываем проводник к вводу выключателя.
От нуля и провода заземления данного группового провода прокидываем проводники к светильникам. На последнем этапе прокидываем фазный провод от выключателя к светильникам.

Какие бывают модули помимо розеток и выключателей?

В настоящее время существует великое множество установочных модулей, все их перечислить сложно. Телефонная розетка, сетевая розетка для витой пары RJ45 (стандартный интернет-разъем), термостаты для теплых полов и многое другое. Если для вашей оригинальной задумки требуются особые электротехнические изделия, а во всех магазинах на ваши вопросы выкатывают глаза — не торопитесь отказываться от затеи.

Мне например, попадались розетки с USB-разъемами — обычная розетка с дополнительным выходом для подзарядки телефона без зарядного! На мой взгляд это полное извращение, но это говорит о том, что кто ищет, тот найдет!

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Как подключить блок выключатель-розетка. Вариант 2

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание.

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль.

Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
Аккуратно снимите обе клавиши выключателя.
Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

Демонтируем действующий выключатель, не трогая монтажную коробку.
Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
Аккуратно сверлим отверстие для подрозетника.
В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1. 5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Другие варианты схемы

Аналогичным образом можно подключить от одного источника питания розетку, двухклавишный выключатель и две группы осветительных приборов. В этом случае в распределительную коробку будет приходить два провода с двух выходных контактов выключателя и две фазные жилы от светильников.

То же самое, как в описанном выше примере, только в коробке будет на одну скрутку больше.
Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

Ноль питающей сети с нулевыми жилами розетки и светильника.
Фаза питающей сети с фазными жилами розетки и выключателя.
И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

{SOURCE}

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Выбор устройства

Поскольку выбор достаточно большой, можно найти соответствующую интерьеру комнаты модель. Устройства также различаются функционально:

Обычные выключатели.
Устройства с индикацией, которая может включаться в темноте для обозначения места его расположения или обозначать, какая клавиша включена.
Проходные переключатели. Устанавливаются в разных местах длинных коридоров или проходов, на лестницах, разных этажах и др. Через них можно управлять одним или группой светильников из разных мест.

На корпусе изделий не должно быть царапин, заусенцев, потертостей и других повреждений. Клавиши должны легко переключаться с характерными щелчками, а клеммы – прочно фиксировать подключаемые провода. Надежно работают самозажимные клеммы, более удобные в применении. Достаточно вставить провод в отверстие, и он будет зафиксирован

Здесь важно грамотно его вынимать при необходимости. Для этого в устройстве есть специальные защелки, которые отжимаются

Если выдергивать провод из отверстия, разъем может выйти из строя.

Монтируем установочные элементы

Для максимальной понятности и наглядности разберем полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.

Устанавливаем распределительную коробку.

Далее нам потребуется два подрозеткника. Подробная инструкция по установке подрозетника (монтажного стакана) описана здесь .

В один установим выключатель, в другой розетку.

Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.

Подготовительные работы можно считать завершенными.

Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.

Важные нюансы

Можно перечислить важные моменты и нюансы, которые следует учитывать при проведении всего комплекса работ, а именно:

все работы на электросетях следует делать только при полностью обесточенной линии. Причем выключение следует производить на вводном автомате. Недостаточно отключения только распределительного автомата, лучше выключить подачу электроэнергии во всем доме;
изолированные концы соединенной проводки в коробке следует максимально отодвинуть друг от друга, внутри имеющегося пространства;
после окончания подключения и всех работ, необходимо включить вводной автомат, а затем проверить правильность соединений. На розетке это делается при помощи индикаторной отвертки, при этом важно, чтобы фаза не оказалась соединенной на клеммах заземления. Освещение должно быть погашено, если на выключателе положение клавиш установлено в положение «отключено», и загораться при включении;
учитывайте нагрузки, которые планируются для данных электроустановочных изделий, они не должны превышать номинальных значений. Также это касается и питающей их общей проводки;
при окончательной установке распределительного блока и монтаже его крышки, постарайтесь проводку внутри уложить наиболее безопасно.

Если вы сомневаетесь, что весь комплекс работ сможете правильно проделать, то доверьте все специалисту электрику. В некоторых случаях это будет верным решением, чтобы не получить неожиданный результат в виде неправильно работающего освещения или точки электропитания, не говоря уже о возникновении короткого замыкания.

Источник

Как настроить мой Smart Plug Swick Swick Tp-Link с помощью KASA

Эта статья применяется к:

HS100P3, EP40, KP100, KP400, KP125, KP200, HS107, HS100 Kit, KP405, HS105, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103, HS103. , KP105 , HS210 KIT , HS300 , KP115 , HS105 , KP401 , KP303 , HS110 , HS220 , HS200 , HS100 , HS210

Сначала см. . Таким образом, мы можем легко сделать дом умным. В этой статье рассказывается, как подключить Smart Plug/Switch TP-Link к домашней сети.

Примечание. Если на вашем устройстве Apple установлена IOS 14 или более поздней версии, сначала включите «Локальную сеть» в соответствии с часто задаваемыми вопросами. это на вашем смартфоне.

2. Подключите смартфон к домашней сети Wi-Fi (только 2,4 ГГц).

3. Вставьте Smart Plug в розетку.

Возьмем для примера HS100.

Шаги по настройке TP-Link Smart Plug через приложение Kasa.

1. Откройте приложение Kasa и войдите в свою облачную учетную запись.

а. Если у вас нет учетной записи, зарегистрируйтесь, указав ее в разделе Как создать облачную учетную запись TP-Link в Kasa?

б. Войдите в приложение Kasa со своей облачной учетной записью.

2. Добавьте умную розетку в приложение Kasa. Нажмите «+» и « Добавить устройство» , затем нажмите «Умная розетка» и выберите значок в соответствии с номером вашей модели.

3. Следуйте инструкциям в приложении Kasa, чтобы включить HS100, подождите, пока индикатор Wi-Fi не начнет мигать оранжевым и зеленым.

Если индикатор не мигает оранжевым и зеленым, выполните сброс HS100 в соответствии с руководством пользователя/руководством по быстрой установке.

4. Подключите телефон к Smart Plug Wi-Fi. На этом этапе есть разница между телефоном Android и iOS.

*Примечание:

Если на телефоне появляется сообщение ” эта сеть Wi-Fi не защищена/незащищена, ваша конфиденциальность и данные могут быть под угрозой ”.с двумя вариантами ” Отключить или подключиться в любом случае / сохранить используя этот Wi-Fi / оставайтесь на связи », не беспокойтесь об этом, просто выберите « все равно подключиться/продолжать использовать этот Wi-Fi/оставаться на связи », затем продолжить настройку.

Для Android: Kasa автоматически найдет вашу Kasa Cam, и это займет около минуты.

Если у вас возникли проблемы на этом этапе, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и вручную подключитесь к сети Wi-Fi HS100 (такой же, как в iOS).

Для iOS : вам необходимо подключиться к сети Wi-Fi HS100 вручную, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и подключитесь к сети Wi-Fi HS100 (которая называется TP-LINK_Smart Plug_XXXX), а затем вернитесь в приложение Kasa, чтобы продолжить процесс установки.

5. Подключите интеллектуальную розетку к домашней сети. Здесь мы выбираем «Deco M5» в качестве нашей домашней беспроводной сети. Если вы не можете найти свою домашнюю сеть в списке Wi-Fi, нажмите «Подключиться к другой сети» в нижней части списка Wi-Fi, затем введите SSID и пароль домашней сети вручную. После этого шага ваша умная розетка будет подключена к вашей домашней сети.

6. Назовите свою умную розетку.

7. Настройте значок для этой умной розетки. Мы можем выбрать значок из списка или выбрать из «Альбомы» вашего смартфона или сделайте фото.

Тогда наслаждайтесь умной розеткой.

8. Щелкните значок Smart Plug, вы увидите страницу, показанную ниже, и сможете настроить дополнительные параметры, такие как Расписание/Нет на месте/Таймер.

9. Нажмите, чтобы войти в интерфейс настроек устройства, нажмите «Имя и значок», чтобы изменить имя и значок умной розетки, нажмите «Информация об устройстве», чтобы просмотреть основную информацию об умной розетке.

Примечание. Если вы столкнетесь с какой-либо проблемой во время выполнения вышеуказанных шагов, вы можете нажать кнопку сброса, чтобы сбросить интеллектуальную розетку/переключатель в соответствии с Руководством пользователя/Руководством по быстрой установке.

Другие вещи, которые вы можете сделать

После завершения подключения Smart Plug к домашнему Wi-Fi вы можете использовать Amazon Echo или Google Home для помощи в управлении устройством. Для этой цели вы можете обратиться к часто задаваемым вопросам ниже для получения инструкций по настройке:

Как управлять смарт-устройствами с помощью Amazon Echo?

Как управлять умными устройствами с помощью Google Home?

Если вам по-прежнему не удается настроить устройства Kasa, обратитесь к руководству по устранению неполадок: Что делать, если мне не удалось настроить устройство Kasa?

Чтобы узнать больше о каждой функции и конфигурации, перейдите в Центр загрузки и загрузите руководство для вашего продукта.

Полезен ли этот FAQ?

Ваш отзыв помогает улучшить этот сайт.

Что вас беспокоит в этой статье?

Неудовлетворен продуктом
Слишком сложно
Запутанное название
ко мне не относится
Слишком расплывчато
Другое

Мы будем рады вашим отзывам. Пожалуйста, сообщите нам, как мы можем улучшить этот контент.

Спасибо

Мы ценим ваши отзывы.
Нажмите здесь, чтобы связаться со службой технической поддержки TP-Link.

Турецкие выключатели и розетки | DCZ Электрика и автоматика

Выключатели питания используются для выключения или включения питания определенных устройств. Их можно найти в самых разных местах, включая здания, машины, общественные места, фабрики. Вилки используются для соединения различных частей электрической системы или системы автоматизации. Каждая вилка имеет два конца; один для проводов под напряжением и один для нейтральных проводов. Вилки бывают трех типов: с заземлением, с ключом и с розеткой. Заземляющие вилки используются для подключения к системе заземления. Переключаемые вилки используются для подключения выключателей к соответствующим розеткам. Розетки служат для подключения лампочек и других устройств к их проводке в электросистеме.

Один переключатель

Одиночные выключатели — это выключатели, используемые для управления электрическими системами, которые вручную включают и выключают электрический ток. Поворот переключателя в положение «включено» позволяет течь электрическому току. Одиночные выключатели используются в электрических системах во всех типах зданий и промышленных зон.

Принципы работы одиночных выключателей, используемых в электрических системах, довольно просты. К противоположному концу рычага прикреплен разъем с пружинным контактом. При включении кнопки рычажный разъем опускается и происходит соединение с неподвижным разъемом. В результате контакта неподвижного разъема с плечом начинает протекать электрический ток. При переводе переключателя в замкнутое положение рычажный разъем возвращается в прежнюю форму и подача электрического тока прекращается. Таким образом, управляются электрические или электронные схемы.

Коллектор

Коммутатор — это устройство, используемое для управления током, протекающим через двигатель или генератор. Другими словами, коммутатор представляет собой вращающуюся металлическую пластину в двигателе или генераторе, которая позволяет переменному току течь по своей поверхности. Этот тип коммутационного устройства меняет свою полярность, позволяя току течь в обоих направлениях. Когда через него проходит электричество, коммутатор создает электромагнитное поле, движущееся вокруг электрической катушки внутри сердечника двигателя или генератора, и это магнитное поле создает механическое движение на валу двигателя или генератора, когда ток меняет направление и полярность. Время, необходимое электричеству для перехода от одного полюса к другому на поверхности коммутатора, известно как период коммутации или время коммутации двигателя или генератора; это время, которое требуется электричеству, чтобы повернуть ротор после того, как ток изменит направление.

Рамки

Рамка электрической розетки

представляет собой своего рода электрическую распределительную коробку, в которой можно разместить один или несколько автоматических выключателей. Он предназначен для экономии места, фиксации соседних выключателей, создания декоративного вида и обеспечения легкого доступа к цепям. Рамы подходят для торговых центров, гостиниц, больниц, школ и т. д. Они широко используются в коммерческих зданиях, например, они обычно монтируются на стены и потолки, но также могут быть прикреплены к колоннам, балкам и другим конструктивным элементам. В жилых помещениях его можно укладывать под пол, на штукатурку и на потолочную плитку.

Групповая розетка

— это стандартизированная система, позволяющая пользователям одновременно подключать несколько устройств к одной розетке.

Ленточное гнездо — это тип разъема питания, который имеет два ряда контактов, каждый из которых имеет 6 отдельных гнезд. Групповые розетки в основном используются для подключения устройств к источникам питания. Он получил широкое распространение в электронной промышленности и широко используется в компьютерных системах, бытовой электронике, промышленном оборудовании и других электронных приложениях.

В связи с увеличением использования мобильных телефонов, компьютеров, ноутбуков и планшетов увеличился спрос на такие розетки. Они обеспечивают удобство для тех, кто хочет оставаться на связи с Интернетом во время путешествий и ведения бизнеса за границей. Сегодня доступно большое разнообразие электрических розеток, в том числе: розетка с винтовым цоколем, традиционная розетка кирпичного типа, розетка с пластиковым цоколем и кнопочная розетка.

Разъем данных

Сокет данных — это термин, используемый для описания соединителя, через который данные могут передаваться с одного устройства на другое. С точки зрения технологии это означает, что данные передаются между устройствами посредством электрических сигналов. Розетки для передачи данных бывают двух типов: USB и Firewire. Оба имеют преимущества и недостатки.

USB — это более старая версия разъемов для передачи данных, которая широко используется в компьютерах, смартфонах, планшетах и других электронных устройствах. Он имеет много преимуществ, таких как высокая скорость передачи и простота использования. Однако он поддерживает только одно соединение в любой момент времени и не подходит для передачи больших объемов. С другой стороны, Firewire новее и предлагает более высокую скорость передачи, чем USB, но требует дополнительного оборудования для правильной работы. Электрическая розетка для передачи данных — это тип разъема, который позволяет пользователям подключать свои устройства к другим электронным устройствам, таким как компьютеры, принтеры и смартфоны. Этот разъем часто используется с портом USB и может помочь передавать информацию между двумя разными устройствами.

Резиновые заглушки и розетки

Резиновые розетки и заглушки

используются различными способами для защиты вашего оборудования от повреждения водой и другими факторами окружающей среды. Их можно использовать для защиты проводов, кабелей от повреждения влагой и для защиты выключателей и розеток. Электрические резиновые розетки и вилки используются для подключения электрических устройств к источникам питания. Он имеет три контакта, которые входят в отверстия в настенной розетке. Вилка NAP имеет четыре контакта, которые подходят к отверстиям разного размера.

Резиновая заглушка — это электрический элемент, который может подавать питание в цепь. Для этого они состоят из двух частей: корпуса и штекера. На корпусе есть штифты, которые входят в отверстия в стене. Пробка имеет штырь, который входит в отверстие в штоке. Когда вилка вставляется в розетку, провода соединяются со штырями, и питание проходит по проводам внутри розетки.

Многоконтактные вилки и розетки промышленного типа

Многоконтактные вилки промышленного типа

используются для соединения нескольких устройств. Они позволяют соединять их параллельно, что позволяет пропускать больший ток. Это делает мультиконтакты промышленного класса идеальными для подключения больших источников питания, например, используемых в системах светодиодного освещения, к небольшим устройствам, которым требуется меньший ток. Эти типы соединителей могут иметь штыревые или гнездовые концы, в зависимости от ваших потребностей.

Розетки промышленного типа

предназначены для подключения двух устройств. Они похожи на стандартные разъемы D-Sub, но имеют более крупные контакты. Обычно они используются для соединения электронных компонентов друг с другом или с внешними цепями.

Комбинированная головка

Комбинированные электрические розетки состоят из двух или более компонентов, предназначенных для одновременного удержания нескольких вилок. Обычно эти разъемы состоят из штепсельной розетки, установленной поверх другой розетки, иногда называемой штепсельной розеткой. Комбинация позволяет двум устройствам, подключенным к каждой розетке, одновременно заряжать одно устройство (как если бы они были подключены к разным розеткам) и одновременно получать питание от нескольких устройств (оба подключены). Комбинированные розетки могут содержать комбинации источников переменного/постоянного тока (например, трехштырьковая розетка), входы постоянного напряжения (трех- или пятиконтактная вилка), заземляющие соединения (двух- или четырехпроводные), а также дополнительную цепь. выключатели или предохранители в целях безопасности. Их назначение варьируется в зависимости от того, служит ли комбинированный блок только для зарядки одного элемента.

Электрическая комбинированная розетка (или розетка со встроенным автоматическим выключателем) — это тип электрической розетки, в которой электрические контакты вилки находятся внутри розетки. Их часто используют в местах, где нет свободной розетки для подключения обычной вилки. Комбинированные электрические розетки представляют собой два или более компонента, предназначенных для одновременного подключения нескольких вилок.

Распределительные коробки из термопластичного алюминия

Пластиковый корпус, в котором провода заключены в металлическую распределительную коробку. Этот тип корпуса может использоваться как для внутреннего, так и для наружного применения. Расширение концепции распределительной коробки, это устройство действует как канал между двумя кабелями без использования какого-либо дополнительного оборудования. Обычно они используются для сильноточных приложений, где требуется более одного подключения к проводу.

Эти коробки обычно используются в жилых помещениях для проводки низкого напряжения (ниже 120 В). Они также используются в коммерческих условиях, особенно в местах, где нет доступа к металлическим трубам. Его можно использовать на стенах, под шкафами или за бытовой техникой.

Розетка с заземлением

Розетка с заземлением похожа на обычную розетку, за исключением того, что вместо стандартной вилки с двумя штырями в ней имеется штырь заземления. Для подключения любого устройства к источнику питания можно использовать обычную розетку. Однако, если устройство не заземлено, это может представлять опасность.

Вилка с заземлением — это устройство, которое надежно соединяет устройство с источником питания. Если устройство не имеет собственного заземления, оно может использовать заземляющую вилку для подключения к источнику питания. Заземляющая вилка состоит из металлического корпуса и небольшого провода, прикрепленного к корпусу. Когда металлический корпус касается настенной розетки, он создает ток между металлическим корпусом и розеткой. Этот поток тока гарантирует, что пользователь не подвергается опасному напряжению. Заземляющие сосуды обычно подключаются к заземленной металлической поверхности (например, водопроводной трубе) и предназначены для уменьшения количества статического электричества, накапливающегося в теле.

Разъем данных

Системы розеток для напольных выключателей

Поскольку он расположен прямо под полом, он называется розеткой для выключателя под полом. В большинстве домов есть розетка выключателя под полом с одной связкой с двумя оголенными медными проводами, соединенными друг с другом. Розетки под полом используются для распределения электроэнергии в здании. Они устанавливаются под полом и могут использоваться для освещения, вентиляторов, кондиционеров и т. д. Они используются для распределения электроэнергии на различные устройства, такие как. Обычно они расположены в углах области, где будет применяться электрическая система, и используются для питания различных его частей. Розетки подземного выключателя могут быть однофазными или трехфазными в зависимости от электротехнического проекта.

3 выключатель 1 розетка схема подключения-3 выключатель 1 схема подключения розетки

3 выключатель 1 розетка схема подключения

Друзья, сегодня в этой статье мы будем делать разводку важной платы, в которой будет подключение трех выключателей и розетки, и я очень просто объясню этот процесс с помощью схемы, чтобы у вас не возникло проблем с пониманием.

Прежде чем рассказать об этом, позвольте мне сказать вам одну вещь, что в этой статье я научу вас делать еще две схемы в качестве опции, которые могут оказаться очень полезными для вас, поэтому обязательно прочитайте обе эти схемы и сделайте их с помощью помощь диаграммы, потому что обе эти схемы могут иногда помочь вам в будущем.

Для этого нам понадобится в общей сложности 3 выключателя и розетка, а чтобы починить, нам понадобится коробка и немного провода, и все эти предметы будут легко доступны в любом магазине электротоваров рядом с вами. Деньги, которые вы вряд ли потратите на покупку всех этих предметов, могут быть в пределах 100 рупий, потому что все эти предметы не очень дороги.

Переключатель из 3-х частей
коробка
цельная муфта
Проволока
лента

Позвольте мне немного рассказать об этом изображении, что две линии, которые вы видите вверху, красный провод — фаза (горячий), а черный провод — нейтральный (холодный), поэтому не должно быть путаницы при подключении. , так что я предупредил вас заранее. Выполнено .

Прежде всего, вы сделаете полную схему, соединив плату вместе, а затем сможете поставить ее мне. Подсоедините провод к верхнему контакту переключателя, затем подключите тот же провод к верхнему контакту двух оставшихся переключателей.

Подсоедините провод к контакту в нижней части выключателя рядом с розеткой, а затем подключите другой конец этого провода к контакту с правой стороны розетки, и на рисунке я показал букву R, прямо за вами. увидите R, написанное в этом Do it

Мы знаем, что один из трех выключателей относится к розетке, и вы можете подключить оставшиеся два выключателя в соответствии с вашими потребностями, либо с вентилятором, а другой с подсветкой, все эти соединения без подачи тока сначала. Сделай это

Теперь, наконец, мы должны дать соединение на этой плате, для которого требуется фаза и нейтральный провод для подключения, и для этого выньте один провод из верхнего контакта переключателя, который соединит фазу и другой провод на стороне L. розетки, т. е. с левой стороны, которая до сих пор не подключена. Если соединение не выполнено, подключите его к нейтрали сетевого питания. Таким образом, ваше соединение будет завершено.

1 выключатель 3 розетка схема подключения

Сейчас я вам расскажу о том как сделать подключение выключателя и трех розеток, научитесь делать так, чтобы не пришлось нигде искать.

Прежде всего, позвольте мне сказать вам одну вещь, что когда вы подключаете розетку, то в это время должно быть соединение фазы с правой стороны, а нейтраль должна быть подключена с левой стороны, и правило подключения также является то же самое, если вы подключите розетку задом наперед. Если вы посмотрите внимательно, то обнаружите, что с одной стороны написано R, а с другой — L, что означает право и лево, так что имейте это в виду при подключении.

Если вы хотите сделать схему, в которой три розетки можно включать и выключать с помощью выключателя, то проще всего сделать разводку нигде не найдете. Сначала мы подключим нижний конец переключателя ко всем контактам правого разъема, а затем соединим все левые контакты разъема вместе.

После этого выньте провод с левой стороны и подключите его напрямую к нейтрали (холодной) сети, затем подключите верхний контакт выключателя к фазе (горячей) основного провода. Таким образом, ваше соединение будет завершено. Включив ли сеть, с помощью тестера проверьте все эти правые боковые розетки, если тестер горит во всех, то ваше подключение абсолютно правильное, если горит какая-то с левой стороны то есть ошибка в вашем соединении Исправьте это снова.

3 выключатель 1 розетка схема подключения с индикатором

Теперь вопрос можно ли в него еще и индикатор впихнуть, тогда ответ да можно но проблема будет в том что придется брать немного места или переключатель, и такая доска придет. У нас есть только одно преимущество, применив индикатор, о котором все знают, будь то только свет или нет, он просто показывает это дело, кроме этого у него нет другой работы.

Прежде всего, подключите провод к индикатору и подключите к нему все верхние контакты переключателя, затем добавьте провод к нижнему контакту индикатора и оттуда подключите этот провод к левой стороне розетки. Подсоедините правую сторону розетки к контакту под выключателем рядом с розеткой. В соединение оставшихся двух выключателей можно добавить что угодно по вашему желанию.

Таким образом, ваша связь с индикатором также будет завершена, и индикатор будет сообщать вам, когда в доме есть свет. Теперь, наконец, начните подключение, соединив провод вывода над индикатором в фазе, а провод нижнего вывода в нейтрали.

РубрикаРазное
