Ручной фрезерный станок по дереву для домашней мастерской

Содержание статьи:

Фрезерный станок – инструмент, при помощи которого можно проделывать пазы и прочие отверстия или орнамент в пластике, металле, древесине и некоторых других материалах. Кроме того, такие станки дают возможность создавать изогнутые профили, проводить различную обработку заготовок.

Первое, на что следует обращать внимание при выборе такого инструмента – каким способом будут выполняться работы с его использованием. Так, это может быть использование станка в домашних условиях или отдельной мастерской. В таком случае оптимальным вариантом будет остановить выбор на небольшом фрезере для ручного использования.

Однако обстановка, в которой будет использоваться такой станок, может постоянно меняться в зависимости от возникающих потребностей. В таком случае массивный инструмент будет не слишком удобным в использовании, более предпочтительным станет ручной станок.

Особенности ручных фрезеров

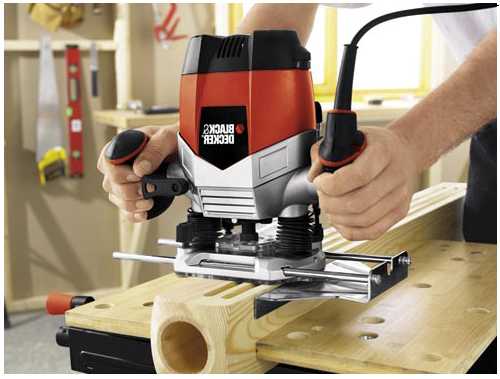

Ручной фрезер

В отличие от обычных стационарных моделей таких станков, небольшой фрезер для дерева для дома отличается своими особенностями.

В первую очередь следует отметить, что ручные разновидности таких станков обычно используются для бытовых нужд – обработки небольших изделий из дерева. С помощью такого ручного инструмента у себя дома можно осуществлять:

  • монтаж дверей и окон;
  • обтачивание небольших планок и брусков;
  • создание замков и пазов, а также многие другие подобные работы с деревом.

Ручные фрезерные станки для дома отличаются достаточно высокой функциональностью, но все же имеют некоторые ограничения в использовании дома.

Такие инструменты подходят только для выполнения точечных работ, в результате чего их обычно не используют в обработке крупных деталей.

Такое оборудование является незаменимым в случае необходимости обрезки или какой-либо обработки небольших досок, планок и тому подобного. Крупные же заготовки обрабатывать ручным фрезером совсем неудобно.

Конструкция фрезерного станка

Ручные модели такого инструмента стоят намного дешевле стационарных моделей во многом благодаря тому, что они имеют простую конструкция и оборудованы простыми деталями. По своему внешнему виду такой тип оборудования напоминает крупную дрель с несколькими дополнительными насадками, а также стабилизирующей планкой.

Внутри металлического или пластикового корпуса находится двигатель. От него выходит патрон или шпиндель. В эту часть станка устанавливается сама фреза. Для выполнения каждого конкретного задания используется свой тип фрезы.

Конструкция ручного фрезера

Двигатель инструмента функционирует от электричества, за счет его работы вращается фреза. Упор в процессе работы инструмента ведется на пластину, прикрепленную к нижней части станка. Эта деталь оборудования защищает мастера и сам станок от стружки, дает возможность стабилизировать работу устройства, а также устанавливать глубину, на которую будет погружаться фреза во время работы.

Разновидности домашних фрезеров

Ручной фрезер для дерева является одним из видов стационарного фрезерного станка. Некоторые особенности исполнения делят подобные инструменты на несколько разновидностей.

В зависимости от уровня мощности, ручные инструменты такого назначения могут быть легкими, средними и тяжелыми.

Первые модели, как понятно из их названия, лучше всего подходят для выполнения незначительных задач, поскольку их максимальная мощность составляет около 700 Вт.

Средний тип является универсальным инструментом, параметры которого дают возможность решать с помощью станка множество разнообразных задач. Их средняя мощность – до 950 Вт. Обычно такие станки используются в процессе создания различных декоративных элементов из дерева, сборке мебели и тому подобного. Это – оптимальный выбор для использования в домашней мастерской.

Тяжелые модели фрезеров являются полупрофессиональным оборудованием. Могут использоваться для решения самых разнообразных задач по фрезерованию. Мощность превышает 1000 Вт.

В зависимости от воздействия на материал при работе фрезерные станки для дома бывают неподвижными и погружными.

Первый вид моделей является бюджетным инструментом. Работать с таким станком для дома очень просто, однако уровень функциональности его не очень высокий, поскольку высоту стабилизирующей планки нельзя регулировать.

В погружных же моделях такая возможность присутствует, что позволяет создавать с их помощью настоящие шедевры. Кроме того, в таком виде домашних станков можно осуществлять регулировку глубины, на которую погружается фреза, точности работы, а также некоторые другие параметры.

Разновидности фрез для ручного инструмента

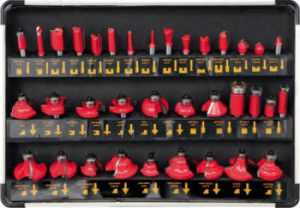

Набор фрез для ручного станка

Используя фрезер для дерева в домашних условиях можно осуществлять множество разнообразных работ. Основной частью данного инструмента является фреза, которая имеет определенный размер и форму, а также некоторые другие параметры.

Такая деталь – обычная насадка для патрона. Стороной с цилиндрической формой фреза вставляется в патрон. Форма второй стороны более сложная, именно она осуществляет фрезерование.

Современные модели фрез могут иметь цельное основание или быть оснащенной направляющим подшипником. Во втором типе есть возможность изменять свойства этой детали.

Фрезы с направляющим могут быть нескольких разновидностей.

Профильные модели широко используются при декоративной обработке мебели, дверей, окон и многого другого.

С помощью конусных можно срезать кромки заготовки с требуемым углом.

Калевочные позволяют осуществлять закругление кромок, делая их ровными и гладкими. В результате этого деталь можно частично или даже полностью скруглить.

Использование дисковых моделей позволяет делать пазы в деревянных заготовках.

Фальцевые идеально подходят для фрезерования четвертей бруска, с минимальным повторением операции обработки.

С помощью галтельных фрез можно создавать декоративный узор на заготовке.

Таким образом, основная часть ручного станка – фреза – бывает разного типа и конфигурации, с ее помощью можно решать любые задачи по обработке деревянных заготовок. Выбор станка с определенной моделью фрезы зависит от задач, которые будут решаться с помощью этого инструмента.

Обзор и сравнение моделей

МодельЭнкор ФМЭ-850/8ЭВихрь ФМ-1300Hitachi M8SA2AEG MF 1400 KE
Мощность, Вт85013009001400
Число оборотов, об/мин11500-3200011500-300002500010000-23000
Ход фрезы, мм30506064
Вес, кг3,353,55,7
Цена, руб42304640988020070
Энкор ФМЭ-850/8Э
Вихрь ФМ-1300
Hitachi M8SA2
AEG MF 1400 KE

stanokgid.ru

разновидности оборудования, как правильно подобрать ручной аппарат для дома

Универсальный в использовании фрезерный станок по дереву позволит существенно упростить обработку пиломатериалов, позволяя с легкостью копировать детали, наносить на их поверхность рисунки, узоры и надписи, выполняя сквозные отверстия. Использование этого оборудования не представляет особой сложности, что позволяет работать с ними обычным домовладельцам, которые никогда ранее не занимались обработкой пиломатериалов. О мини-фрезерных станках читайте здесь.

Описание и назначение станков

Фрезерные устройства предназначаются для работы с металлом, деревом и пластиком, позволяя выполнять отверстия и углубления любой конфигурации. С помощью переносных ручных фрезеров можно с легкостью проводить обработку древесины, делая оригинальные узоры и выполняя различные резные элементы.

В бытовых целях обычно используется ручной переносной инструмент, который отличается простотой конструкции, позволяя качественно обрабатывать древесину. А вот стационарные устройства применяются преимущественно на фабриках и заводах, где налажено массовое производство металлических и деревянных изделий.

С помощью ручных фрезеровальных устройств можно выполнять следующие работы:

  • Копировать деревянные и пластиковые детали.
  • На пластиковую и деревянную поверхность наносить узоры и рисунки.
  • Выполнять сложные по своей форме детали.
  • Обрабатывать кромки и торцы любой конфигурации.
  • Высверливать сквозные отверстия.
  • Выполнять выемки и пазы произвольной формы.

В продаже можно найти универсальное оборудование, позволяющее выполнять весь спектр работ с деревом и пластиком, так и узкоспециализированные фрезеры, которые могут осуществлять лишь обработку древесины, вырезать узоры или выполнять отверстия и выемки. Выбирая ту или иную модель, необходимо учитывать выполняемые работы и назначение конкретного станка с его функциональными возможностями.

Разновидности фрезеров и их использование

Изначально такое оборудование разрабатывалось лишь для обработки древесины. Однако современные фрезеры могут работать с искусственным камнем, оргстеклом, цветными металлами, пластиком, различными композитами. Основной сферой использования подобных устройств является изготовление мебели, выполнение столярных работ и копирование различных декоративных деревянных изделий.

Вертикальные погружные модели

Способны выполнять основные фрезеровочные операции, в том числе снятие фаски, закругление, создание отверстий и пазов, фрезерование замкнутых контуров. Такое оборудование отличается универсальностью в использовании, что позволяет применять его в производственных цехах и в домашних мастерских.

Кромочные триммеры

Основное назначение фрезеров этого типа — это вырезание неглубоких выемок, снятие фаски и изготовление канавок. Такое оборудование способно выполнять аккуратную обработку деталей, которые покрыты ламинатом или шпоном. Для бытового использования кромочные триммеры приобретать не рекомендуется, так как они относятся к категории узкоспециализированного оборудования.

Ротационные установки

Используются для выполнения отверстий различного диаметра в пластике, гипсокартоне, керамической плитке и дереве. А также такие установки способны обрабатывать кромки, что позволяет использовать их при выполнении различного рода столярных работ. Работа на фрезерном станке по дереву не будет представлять особой сложности, поэтому ротационные установки станут отличным выбором для бытового использования.

Ламельные аппараты

Узкоспециализированный тип техники, которая применяется исключительно для выполнения аккуратных и глубоких пазов.

Выбор того или иного типа фрезерованного оборудования будет в первую очередь зависеть от выполняемых работ на приобретенном станке. Универсальными и востребованными в домашней мастерской считаются погружные фрезеры, которые могут использоваться для работы с деревом, пластиком и металлом.

Устройство ручного вертикального фрезера

Одним из преимуществ оборудования этого типа является его простота конструкции. Установленная оснастка крепится к валу электродвигателя, что позволяет крутящий момент передавать без ремней и шестерней. Фрезерный инструмент по дереву позволяет быстро набирать обороты, а сама техника отличается надежностью и долговечностью.

Корпус фрезера, который часто называют головой, может перемещаться по направляющим штангам вверх и вниз. Штанги жёстко закрепляются на опорной платформе, что позволяет гарантировать точность и качество выполненной обработки древесины.

Фреза на валу двигателя закрепляется с помощью цангового зажима. Можно с легкостью выполнять смену фрез, что и обеспечивает универсальность использования такого оборудования. Отдельные модели позволяют осуществлять движение головной части в различных плоскостях, что положительно сказывается на функциональных возможностях конкретного устройства.

Правильный выбор оборудования

Сегодня в специализированных магазинах электротехники можно найти различные фрезеровальные аппараты по дереву, которые могут существенно отличаться своей функциональностью и стоимостью. При таком многообразии выбора покупателю сложно сделать хороший выбор, приобретя такую модель оборудования, которое будет полностью соответствовать его требованиям.

Имеющиеся показатели мощности

Показатели мощности инструмента напрямую будут зависеть от характеристик электродвигателя. Чем больше показатель мощности агрегата, тем выше максимально допустимая длина и диаметр используемой фрезы. А также от этой характеристики будет зависеть время непрерывной работы агрегата без его выключения на охлаждение.

Принято выделять три типа оборудования в зависимости от его мощности:

  • Легкие имеют мощность — до 750 Вт.
  • Средние установки развивают — 750−1,500 Вт.
  • Тяжёлые фрезеры имеют мощность — до 2300 Вт.

Для бытового использования нужно подбирать инструмент, мощность которого составляет приблизительно 1500 Ватт. Такой фрезер справится с любыми задачами, в том числе с обработкой твердой древесины, снятием фаски и обработкой кромок.

Скорость вращения шпинделя

От показателя скорости вращения шпинделя будет зависеть качество обработки поверхностей. У моделей среднего уровня частота вращения фрезы обычно находится в диапазоне 20−30 тысяч оборотов. Профессиональные модели имеют показатель скорости вращения шпинделя на уровне 35−40 тысяч оборотов в минуту. А вот медленные и недорогие китайские фрезы обычно развивают не больше 15−20 тысяч оборотов головки.

Качественные модели фрезеров Интерскол будут иметь не только высокую скорость оборотов шпинделя, но и возможность регулировки вращения, в том числе ступенчатого и плавного изменения мощности. Наличие такой регулировки позволяет подобрать оптимальный режим работы, который будет соответствовать плотности обрабатываемой древесины и диаметру выполняемых отверстий.

Рабочий ход фрезы

Показатели рабочего хода фрезы определяют максимальную глубину обработки деревянных деталей. Это один из важнейших параметров, в зависимости от которого и следует выбирать ту или иную модель оборудования. У легких бытовых фрезерованных машин рабочий ход фрезы обычно не превышает 50 миллиметров. А мощные профессиональные фрезерные станки Макита способны осуществлять работу на глубину в 80−100 миллиметров.

Дополнительные функции

Многие бытовые и профессиональные брошюровальные станки по дереву имеют различные дополнительные функции, которые расширяют возможности по использованию такого оборудования. При выборе станков необходимо изучить все возможности конкретной модели, что позволит приобрести универсальный в использовании фрезер, позволяющий выполнять различные работы с деревянными заготовками.

Плавный пуск. Эта функция характерная для мощных профессиональных моделей Бош, в которых двигатель способен плавно набирать обороты, что исключает сильный рывок пилы и оснастки в начале обработки древесины.

Константная электроника. Наличие этой опции позволяет поддерживать постоянным показатель скорости вращения инструмента, при увеличении плотности обрабатываемой древесины. Электроника оценивает скорость вращения фрезы и при необходимости повышает мощность, поддерживая этот показатель на постоянном уровне.

Защита от непреднамеренного запуска. Многие бытовые и профессиональные модели bosch имеют специальную защиту от непреднамеренного запуска, что позволяет сделать работу с таким оборудованием полностью безопасным. На корпусе устройства имеется небольшая дополнительная кнопка, которая отвечает за запуск фрезера в работу.

Защита от перегрузок. Именно перегрузки и увеличение температуры обмоток электродвигателя приводит к различного рода поломкам этого оборудования. Встроенная автоматика следит за температурой привода и при необходимости полностью отключает электроснабжение фрезера, что позволяет охладить перегревшуюся силовую часть.

Выбор дополнительных приспособлений

В специализированных магазинах можно приобрести различные вспомогательные приспособления, которые упрощают работу с деревообрабатывающим станками, позволяя расширить их функциональные возможности. Наиболее востребованными являются следующие вспомогательные приспособления:

  • Патрубок для пылесоса. В процессе работы может образовываться большое количество стружки, удалить которую проще всего, подключая к станку через соответствующий патрубок бытовой или строительный пылесос.
  • Линейка-циркуль позволяет осуществлять фрезерование заготовок по радиальным линиям. Использование такого дополнительного приспособления упрощает выполнение закругленных столешниц и других изделий, которые имеют идеально выверенный правильный радиус и окружность.
  • Копировальная втулка-насадка используется для фрезерования деревянных изделий по сложной траектории. Используемую втулку следует подбирать под диаметр фрезы, фиксируя ее быстрозажимным механизмом.
  • Направляющие шины упрощают фрезерование по прямым линиям. Такая направляющая шина закругляется к заготовке струбцинами, позволяя гарантировать идеально ровную обработку поверхности.
  • Боковой упор упрощает выполнение фрезерования параллельно краям заготовки. Такой параллельный боковой упор обеспечивает жесткость станку, при его механическом перемещении вдоль обрабатываемой линии.

Выбирая различные вспомогательные и дополнительные приспособления, необходимо учитывать их способ крепления к заготовке и фрезеровальному станку. Предпочтение следует отдавать универсальным аксессуарам, которые могут с легкостью крепиться на оборудование от различных производителей.

Фрезеровальные станки по дереву — это недорогое и универсальное в использовании оборудование, которое позволяет осуществлять качественную обработку заготовок. Необходимо лишь правильно подобрать ручные фрезерные станки по дереву для дома, которые будет иметь соответствующий тип, мощность и эксплуатационные характеристики, полностью соответствующие выполняемой на этом оборудовании работе.

obrabotkametalla.info

Обзор ручных и мини фрезерных станков по дереву

Ручной фрезерный станок по дереву имеет довольно широкую область применения. Эта техника используется для изготовления фасонных деталей, для обработки профилей, объемного фрезерования и ряда других операций. Оборудование в обязательном порядке проходит сертификацию и оценивается экспертами на предмет соответствия действующим нормативам.

Ручные фрезерные станки по дереву – это универсальная техника, предназначенная для работы с деревянными заготовками. С их помощью можно обрабатывать проушины, пазы, гнезда, бруски и другие элементы деревянных конструкций. Эти агрегаты рассчитаны на поперечное строгание, шлифование, торцевание, вырезку сложных форм и массу других операций. Широкая функциональность делает эти машины незаменимыми помощниками, как на больших предприятиях, так и в частных мастерских. Их можно встретить в багетной мастерской, на мебельной фабрике или в цеху, где производится паркет.

Принцип работы ручного фрезерного станка

Мини-фрезерный станок для обработки дерева визуально напоминает электрическую дрель. Основная деталь конструкции – это упор, который необходим для фиксации инструмента на рабочей поверхности, которой может выступать стандартный стол мастера. Штанга фиксируется на упоре и соединяется с основанием. На основании непосредственно располагается агрегат. Среди дополнительных элементов конструкции надо выделить винт для стопорения штанги, каретку, винт точной настройки, винт для остановки каретки, ограничительный винт упора и специальные накладки.

Для монтажа агрегата в рабочее положение нужно вдвинуть штанги в предусмотренные в станине отверстия. Тем самым будет отрегулировано нужное расстояние межу осью вращения фрезы и поверхностью опоры. С помощью стопорного винта вся конструкция фиксируется в нужном положении для последующей работы. Стопорный винт нужен для окончательного позиционирования фрезы. Винт точной настройки дает возможность фиксировать фрезу в том положении, в котором нужно для работы. В некоторых агрегатах конструкцией предусмотрена возможность изменять габариты опорной поверхности посредством перемещения накладок.

Разнообразие вариаций станка

В настоящее время мини-фрезерные станки по дереву выпускаются многими производителями. Заслуженным лидером в этой отрасли считается немецкая компания Bosсh, чьи агрегаты на многие десятилетия вперед заручились поддержкой профессионалов. Тем не менее, нельзя игнорировать то, что цена на станки Bosсh для многих остается недоступной. Альтернативой немецким агрегатам может стать более доступная техника Makita (Япония) или DEWALT (США).

В наши дни мини-фрезерный станок по дереву может иметь самые разные технические параметры, такие как мощность, масса, предельная глубина фрезерования. Техника также дифференцируется в зависимости от способа пуска и остановки двигателя (тумблерный или клавишный). Некоторые модели комплектуются системой регуляции частоты оборотов инструмента.



Пожалуй, мы перечислили все основные параметры, по которым можно классифицировать технику. Во всем остальном ручные фрезерные станки по дереву схожи, ведь их целевое назначение одно – эффективная обработка пластов и кромок деревянных заготовок.

Часто такая техника приобретается мастерами не в производственных целях, а для осуществления художественной резки по дереву. В этом случае специалист должен учитывать два основных момента:

  • Мощность техники для эффективной работы должна превышать показатель в 800 Вт.
  • Оборудование должно быть укомплектовано регулятором частоты оборотов для того, чтобы мастер мог выбирать оптимальный режим обработки заготовки. Также наличие регулятора позволяет подобрать скорость вращения фрезера для работы с различными породами деревьев.
  • Техника, предназначенная для художественной резки, должна весить не менее 2.5 кг, что обеспечит ее устойчивость и удобство в эксплуатации.

Чтобы у вас была возможность сформировать максимально объективное мнение об этом оборудовании, рассмотрим наиболее популярные модели мини-фрезерных станков по дереву.

Фрезер Makita RP0900

Этот агрегат отличается небольшой мощность, равной 0.9 кВт и предельной скоростью вращения, равной 27000 оборотов в минуту. Высота его хода составляет 35 мм, а масса – всего 2.7 кг. Среди особенностей конструкции выделим следующие:

  • Наличие трехступенчатого ограничителя глубины обработки заготовки;
  • Встроенный фиксатор, позволяющий быстро устанавливать глубину обработки с предельной точностью;
  • Встроенный в рукоять фрезера выключатель, облегчающий пуск и остановку агрегата;
  • Наличие современной высокоэффективной системы охлаждения;
  • Опорная плита закругленной формы, дающая возможность перемещать фрезер параллельно упору;
  • Возможность дополнительного подключения пылесоса.

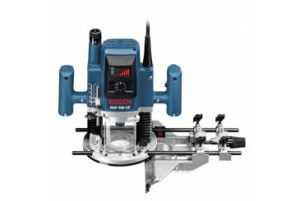

Фрезер Bosch POF 1400 ACE

Этот ручной фрезерный станок имеет номинальную мощность в 1.4 кВт и предельную частоту вращения на уровне 28000 оборотов в минуту. Высота хода составляет 55 мм, а масса агрегата – 3.5 кг. Фрезер Bosch POF 1400 ACE отличается повышенной надежностью и удобством в эксплуатации. Он укомплектован системой регулировки оборотов и лампой для дополнительного освещения рабочего пространства.

Агрегат имеет систему блокировки шпинделя, что ускоряет процесс замены инструмента. Для многих мастеров эта особенность модели будет особенно важна. Кроме того, в Bosch POF 1400 ACE предусмотрена ручная регулировка Fine Depth Control, позволяющая мастеру создавать орнаменты высокой точности. Система стабилизации Constant-Electronic в свою очередь обеспечивает идеальную точность пропилов.

Выводы

Как мы видим, сегодня приобрести подходящий мини-фрезерный станок по дереву достаточно просто, если точно знать, что вам нужно. Мы рекомендуем в процессе выбора оценивать функционал, мощность и другие параметры станка, чтобы он подходил для выполнения конкретной задачи. Так вам удастся подобрать именно тот агрегат, работа за которым будет для вас истинным удовольствием.

Рекомендуем почитать

prostostanok.ru

характеристики и изготовление своими руками станков для домашней мастерской

Для плоской, профильной и фасонной обработки дерева используются фрезерные станки. Обработка изделий на таком оборудовании осуществляется с помощью фрезы. Для своей мастерской домашние мастера, которые часто изготавливают изделия из дерева, выбирают малогабаритные фрезерные станки. Такие устройства не занимают много места и легко справляются с поставленными задачами. Зная их характеристики, можно без проблем выбрать для своей домашней мастерской функциональное и особенное оборудование.

Конструкция фрезерного станка по дереву

Оборудование для обработки древесины состоит из основных рабочих частей:

  1. Компактной станины.
  2. Рабочего стола.
  3. Большой мощности электродвигателя, который рассчитан на вращение фрезы в 12-24 тысячи оборотов в минуту.
  4. Режущего инструмента.
  5. Суппорта, который можно регулировать, то есть опускать и поднимать.
  6. Вала-шпинделя, закрепленного на суппорте под рабочим столом.
  7. Вставного шпинделя.
  8. Направляющих деталей в виде линейки и планки.

Немаловажное значение для бытовых станков по дереву имеет мощность двигателя. Обычно на оборудование для домашних мастерских устанавливаются электромоторы с мощность в 1,5 кВт. Однако если устройство будет эксплуатироваться в режиме постоянной нагрузки, то выбор лучше остановить на станке, который оснащен двигателем мощностью в 1,8 или 2,0 кВт.

Так как скорость вращения фрезы напрямую зависит от ее величины, станок должен быть оснащен регулятором оборотов. Во избежание перегрева скорость вращения крупных фрез не должна быть слишком большой.

Верхний конец вала-шпинделя проходит через отверстие стола, и на нем закрепляется режущий инструмент и вставной вал.

Специальные пазы, присутствующие на станке, предназначены для того, чтобы крепить на нем упоры.

Современное оборудование по дереву оснащено механизмом, с помощью которого регулируется глубина фрезеровки. Режущее устройство по высоте может быть зафиксировано в любой точке, в это время станок на двух вертикальных направляющих скользит вверх и вниз. Для часто повторяющихся работ существует трехпозиционный ограничитель, на который фрезер опускается и фиксируется. Более тонкая регулировка по высоте осуществляется с помощью дополнительного винтового упора.

На каждом устройстве для обработки дерева устанавливается специальный упор, с помощью которого фрезерование ограничивается на необходимом расстоянии от края заготовки. Такой механизм движется по двум закрепленным в основании стенка горизонтальным штангам. Фиксируется упор двумя винтами.

Разновидности фрез

В качестве режущего инструмента на фрезерном станке по дереву выступают фрезы, которые могут быть двух типов:

  1. Концевые фрезы предназначены для фрезерования канавок, пазов и прорезей «ласточкин хвост». Они подразделяются на полукруглые, цилиндрические и остроконечные, которые заточены под определенным углом.
  2. Опорный инструмент способен обработать прямые, угловые или фасонные края заготовки. Разновидностей таких фрез может быть очень много. Диаметр головки инструмента начинается от 4 мм, и заканчивается 30 мм. На конце опорной фрезы может быть ограничительное кольцо или шариковый подшипник. Они ограничивают прижим режущей кромки к обрабатываемому материалу. Это позволяет использовать специальные многоразовые шаблоны, которые изготавливаются из твердого материала. Может быть использовано оргстекло, алюминий, текстолит или многослойная фанера.

Советы по выбору фрезерного станка для дома

Выбрать станок по дереву достаточно сложно, поэтому предварительно рекомендуется изучить его конструкцию, посоветоваться со специалистами, почитать отзывы владельцев. Только после этого можно выбрать оборудование, которое будет подходить для ваших условий.

В первую очередь, при выборе необходимо определиться какая именно работа будет производиться на фрезерном станке. Ведь если он нужен будет только для разовых несложных работ, то тогда хватит легкого фрезера. А для того, кто хочет, например, заниматься сборкой мебели, понадобится приобрести модель среднего или даже тяжелого образца.

Выбирая для своей мастерской фрезерный станок по дереву, стоит обратить внимание на его качество. Не рекомендуется вестись на дешевое оборудование от неизвестных производителей. Такие станки быстро ломаются, а починить их будет достаточно сложно или вообще невозможно.

Качественное бытовое оборудование выпускают компании Бош, Макита, Интерскол и другие. Конечно, фрезер от этих производителей будет стоить дороже китайской подделки, но прослужит он долго и быстро окупиться.

Стоит отметить, что можно не покупать фирменную продукцию, а сделать фрезерный станок своими руками.

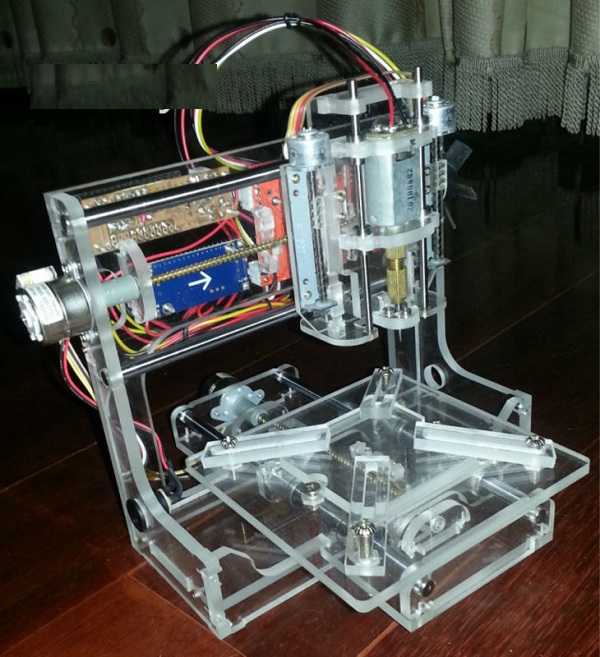

Самодельный фрезерный станок по дереву

Полноценное устройство для обработки дерева своими руками можно сконструировать с минимальными затратами. Запчасти для него лучше приобрести в специализированном магазине. С помощью такого агрегата можно будет вырезать модели, фрезеровать детали, делать гравировки различных поверхностей.

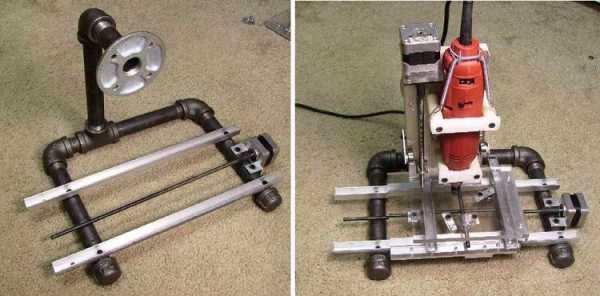

Выбор и подготовка рамы

На раму в горизонтальном положении будет монтироваться оборудование, поэтому для нее можно выбрать:

  1. Металлическую трубу, которая будет отличным несущим элементом.
  2. Раму с U -образным коленом, чтобы усилить всю конструкцию.
  3. Прочную сваю, которая поддерживает Z -ось. Опять же можно взять водопроводные трубы, состыковав их с помощью герметика.

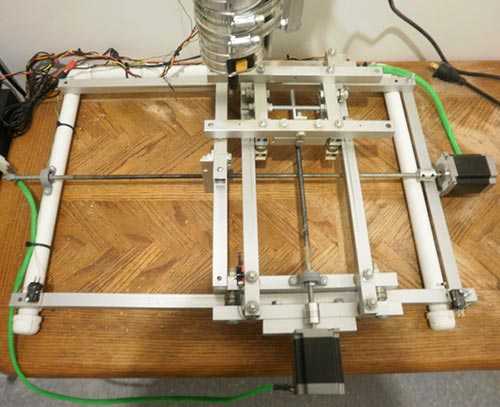

Направляющие и Х-образная платформа

Для удобного перемещения режущего инструмента необходимо установить направляющие. Для этого в строительном магазине можно приобрести алюминиевые направляющие с выемкой. А именно – U -образные детали, ширина которых должна быть в 19 мм. В месте их стыка следует положить шайбу.

Для получения подвижной Х-образной платформы шаговый двигатель на четверть длины присоединяется к валу электрического двигателя.

Основа самодельного фрезерного станка

Основа самостоятельно собранной конструкции должна быть надежной. Для ее изготовления необходимо:

  1. Зафиксировать на раме кусок прочного пластика или металла.
  2. Приобретенный в специализированном магазине подшипник зафиксировать на куске алюминия и вкрутить в него пятимиллиметровую стяжную гайку.

Подшипник зафиксирует Х-образную платформу, а гайка даст возможность по платформе двигать мотор. Перед установкой гайку и направляющие рекомендуется смазать машинным маслом.

Y -образная платформа и Z -ось

По своей конструкции Y -образная платформа похожа на Х-образную, однако, повернута она должна быть на 90 градусов. Чтобы платформа была подвижной, ее рекомендуется делать из прочного материала и U -образного профиля. Также не стоит забывать установить стяжную гайку и подшипник.

Работы по созданию Z -оси аналогичны с созданием вышеописанных платформ. На такой оси должны быть установлены четыре стойки, на которых будет размещаться мотор. Платформа должна перемещаться по вертикали, поэтому на концы направляющих необходимо установить роликовые подшипники.

Все элементы конструкции собраны, теперь осталось закрепить в Z -платформе двигатель, и всю конструкцию установить в раму. Затем электрический двигатель подключается к контроллеру, и на ПК запускается программное обеспечение.

Собранный своими руками бытовой фрезерный станок готов к эксплуатации. С его помощью можно:

  • обрабатывать заготовки в трех координатных плоскостях;
  • обрабатывать деревянные детали с ювелирной точностью.

Заметно расширяет функционал станка управление компьютером. Для улучшения параметров обработки следует проверить, чтобы все направляющие были установлены ровно и крепко, а подшипники хорошо закреплены.

Верой и правдой в течение многих лет прослужит качественное фирменное оборудование по дереву или самодельный фрезерный станок для домашней мастерской. Главное, выбрать именно тот агрегат, который подойдет для выполнения необходимых видов работ.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Фрезерный станок по дереву для домашней мастерской

Содержание статьи:

На фрезерном станке можно выполнять черновую, чистовую и получистовую обработку дерева: от изготовления простых деталей до художественной резки в трехмерном пространстве. Мастер, у которого нет фрезера, мечтает его приобрести.  Как из сотен предложений выбрать подходящее? Какие модели предлагают производители для домашнего использования и небольшой мастерской?

Назначение и конструктивные особенности

профессиональный фрезерный станок по дереву

Первичное назначение фрезерного оборудования — профильная и плоская обработка дерева, композитных материалов (МДФ, ДСП и других), искусственного камня, полимеров. В качестве исполнительного инструмента используются фрезы различных типов:

  • дисковые;
  • угловые;
  • торцевые;
  • фасонные;
  • цилиндрические;
  • концевые.

Благодаря разнообразию исполнительных инструментов станок превращается в универсальный аппарат для обработки дерева. Устройство представляет собой жесткую конструкцию, прочно расположенную на основании, исключающем вибрацию. Фреза располагается на вертикальном валу, ее высоту можно регулировать, поднимая и опуская суппорт. Обрабатываемая деталь фиксируется на горизонтальной плоскости, ее положение ограничивают направляющими и упорами. Для точной резки предусмотрена подвижная линейка.

Наибольшие возможности предоставляет универсальный аппарат, шпиндель которого размещен горизонтально. Благодаря чему можно работать с заготовками самых разных габаритов, единичными или небольшими партиями.

Виды фрезерных станков по дереву

Сначала следует определиться с видом фрезера для обработки древесины, которых создано немало. Принцип работы у всех одинаков, но благодаря некоторым особенностям, функционал станков различен. Устройства могут быть с ручным управлением или числовым программным.

Ручной фрезерный станок

ручной фрезерный станок по дереву

Специально создан для работы в небольших мастерских или на выезде. Большие партии пиломатериалов на нем обрабатывать неудобно, станок не приспособлен для обработки объемных заготовок. Основные преимущества — мобильность и простота использования.

Ручной фрезер по дереву представляет собой небольшую платформу в центре которой отверстие для исполнительного инструмента. Над платформой на пружинных стойках располагается двигатель. С двух сторон корпуса прорезиненные ручки. К инструменту прилагается набор насадок.

Фрезерные станки с ЧПУ

Существуют множество маленьких настольных моделей для кустарных мастерских, выполняющих мелкие работы по обработке древесины и других мягких материалов: украшения, штампы, различные безделушки, гравировки. Очень точно воспроизводят мелкие детали, имитируя ручную резьбу по дереву. Фрезеры с ЧПУ обладают различными техническими характеристиками, но все они управляются микропроцессорами посредством операционной системы и специально написанной программы.

Бытовой настольный фрезер

Компактное, простое устройство специально создано для домашнего использования. В отличие от ручного инструмента, оборудовано полноценным рабочим столом небольшой площади. Подходит для изготовления небольших деталей из дерева, сувениров, выборки пазов и шипов, легко справляется с любыми породами, даже самыми плотными. Чаще всего именно такие фрезерные станки по дереву приобретаются для домашней мастерской.

Вертикально-фрезерный

Может выполнять любые фрезерные работы, но чаще применяется для растачивания отверстий, зенкования, выборки пазов. На нем можно изготавливать рамки, обрабатывать кромки деталей. Относится к стационарному виду оборудования, поэтому подойдет для профессионального использования в мастерской.

Копировально-фрезерный

копировально-фрезерный станок

Предназначены для создания точных копий деревянных деталей сложных форм путем шаблонного копирования. Этот вид фрезерного оборудования отличает наличие шаблона. Фрезеры-копиры бывают ручными, когда мастер вручную поворачивает заготовку из дерева и лекало или автоматическими. Ручные копировальные станки используются при изготовлении мелких партий сувениров, рекламной продукции.

Технические характеристики фрезеров по дереву

Определившись с типом станка, присмотритесь внимательнее к его характеристикам.

Мощность — минимальная мощность составляет 400 Вт, ее достаточно для выполнения мелких работ и сверления древесины любых пород. При профессиональном использовании рекомендуется выбирать станок с мощностью не менее 1,5 кВт. На таком аппарате получится обрабатывать большие объемы дерева, а также пластмассы, мягкие сплавы. От мощности зависит и время выполнения задачи.

У фрезера мощность прямо пропорциональна весу аппарата. Это важно учитывать при выборе ручного устройства.

Скорость движения — обработка сухой или влажной древесины различной плотности наиболее эффективна при определенных скоростях. Если планируется работа с большими объемами однотипного материала, нет смысла приобретать многоскоростной агрегат. Для переключения и плавного пуска механизм оснащается редуктором.

Размеры рабочей площадки и расстояние от оси шпинделя до рабочей столешницы — они определяют габариты обрабатываемых заготовок.

Отсос пыли — при обработке дерева выделяется много пыли, поэтому большинство станков позволяют подключить пылесос или имеют встроенный механизм сбора пыли. Второй вариант удобнее и эффективнее.

Размеры и вес станка — любителю подойдет настольная компактная модель, которая устанавливается на верстак, а после использования убирается в кладовую. При наличии мастерской целесообразнее приобрести полноценный фрезерный станок на собственной станине. Если же планируются работы на строительной площадке — выбирайте ручной фрезер.

В первом видеоролике обзор профессионального станка по дереву JET JWS-2900, во втором советы по выбору ручного инструмента:

stanokgid.ru

Самодельный фрезерный станок по металлу своими руками

Содержание

Настольный ручной станок, оснащенный ЧПУ и предназначенный для обработки металла, в домашнем хозяйстве является очень полезной вещью.

Кроме того, сделать такое устройство своими руками можно прилагая к этому небольшое количество усилий.

Для этого понадобятся такая оснастка и составляющие, как электродвигатель с подходящим уровнем мощности, стол и направляющая конструкция.

Читайте также: как сделать гибщик арматуры своими руками?

ГДЕ КУПИТЬ Привод для самодельного станка

Собираясь сделать несложный ручной переносной или ручной настольный малогабаритный фрезерный станок по металлу с ЧПУ своими руками, в первую очередь внимание стоит обратить на электропривод.

Главный и решающий фактор здесь – это уровень мощности. Большинство самодельных фрезерных станков по металлу, сделанных своими руками изготавливается для произведения неглубокой выборки металлических заготовок.

В таком случае агрегат можно сделать с помощью мотора российского производства, который обладает мощностью, равной 500 Ваттам.

Однако такой агрегат, снабженный ЧПУ время от времени будет глохнуть и едва ли оправдает те ресурсы времени и средств, которые были в него вложены.

Наиболее оптимальным вариантом общепризнанно считается тот, при котором настольный ручной малогабаритный станок по металлу, сделанный своими руками, оснащается двигателем, мощность которого, в среднем, составляет 1100 Ватт.

Привод станка с ЧПУ обладающий мощностью, равной 1-2 киловаттам способствует применению любого типа фрезы. Особенностью специализированного электродвигателя такого типа является оснащение усиленными подшипниками для длительного сопротивления большим нагрузкам, возникающим в продольном и поперечном направлении оси вращения.

Обработка металлических заготовок при этом будет производиться в обычном режиме. Для фрезера по металлу, собранного своими руками и оснащенного ЧПУ может подойти как стационарный электромотор, так и привод, который прежде использовался в мощных ручных электроинструментах.

Самодельный фрезерный станок

Эту деталь можно позаимствовать из болгарки, дрели, или ручного фрезера. Еще один значимый фактор при создании фрезерного агрегата по металлу своими руками – это количество оборотов.

Читайте также: сферы применения универсальных фрезерных станков по металлу.

Чем оно выше, тем большей чистотой и равномерностью будет обладать выполненный рез. Никаких проблем не возникнет, если двигатель, используемый в станке с ЧПУ, рассчитан на работу в бытовой сети в 220 вольт.

В том случае если Вы решите сделать агрегат, оснащенный трехфазным асинхронным двигателем, подключать его придется с ориентировкой на особую схему.

Она выражена в алгоритме подключения по типу «звезда-треугольник». Благодаря реализации такой схемы мотор будет производить плавный запуск и выдачу максимально возможной мощности.

Стоит учитывать, что в том случае, когда трехфазный электродвигатель будет подключен к однофазной сети, он потеряет 30-50% своего КПД.
к меню ↑

Как сделать самодельный лифт для фрезера?

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

Осуществить сборку самодельного фрезерного станка с ЧПУ по металлу можно достаточно легко. Особое внимание следует уделить регулировочному лифту, который можно собрать с применением обычных толстых листов фанеры.

Вся конструкция должна быть закреплена на крышке рабочего стола. При этом сам агрегат не нужно будет оснащать шкивами и ремнями.

Настольный фрезерный станок, сделанный своими руками

Насадка фрезы на настольные фрезерные станки по металлу будет осуществляться прямо на вращающийся вал электродвигателя. Здесь важно применять такой привод, который будет обладать способностью к вращению на высоких оборотах. Сам лифт, собираемый под фрезерные станки по металлу дома, состоит из таких деталей, как:

  • корпус;
  • каретка;
  • скользящие полозья;
  • резьбовая ось;
  • фиксирующий винт.

Когда ось будет вращаться, то каретка с присоединенным мотором сможет перемещаться вверх и вниз по направлению оси.

Полозья используются для того, чтобы выполнять функцию направляющих ограничителей. При помощи фиксирующего винта каретку нужно будет закрепить для придания ей высокой степени неподвижности, после того, как она будет выставлена по высоте.

Крепления несущего корпуса, который будет удерживать всю конструкцию, осуществляется к нижней крышке верстака.

При выполнении этих действий нужно будет тщательно следить за тем, чтобы каретка и двигатель не расшатывались, находясь в корпусе. Это может привести к тому, что во время фрезеровки выборка металла будет неровной.

Читайте также: как работает фрезеровочный станок по дереву?

Представленное приспособление для фрезерного агрегата сможет обеспечить плавную регулировку вылета сменной фрезы над поверхностью рабочего стола.

Самодельный фрезерный по металлу с нуля

Для обеспечения высокой степени удобства можно оснастить лифт самодельными шестернями. При этом поворотный вертикальный рычаг можно будет разместить сбоку, а не с верхнего края.

Читайте также: особенности и возможности фрезера с ЧПУ по дереву.

Если готового рабочего стола дома нет, то при самостоятельном его изготовлении важно учитывать индивидуальные особенности каждого отдельно взятого материала под фрезерные станки по металлу.

К примеру, тот стол под ручной настольный фрезерный станок по металлу по металлу, который будет изготовлен из дерева, боится попадания влаги. Однако наряду с этим деревянную конструкцию легче всего изготовить, к тому же оснастка способна эффективно поглощать вибрации.

Направляющие, которые будут обеспечивать упор заготовки, подвергнутой обработке можно сделать дома из фанеры или ДСП. Также предусматривается регулировка положения оснастки с ориентировкой на горизонтальную плоскость. Для сбора металлической стружки можно применить обычный старый бытовой пылесос.

Читайте также: какими методами происходит процесс фрезерной резки фанеры на станках с ЧПУ?

к меню ↑

Изготавливаем крышку

В качестве материала для крышки необходимо использовать фанеру с параметром толщины, равным 19 миллиметрам.

При этом длина крышки должна равняться 0,6 метрам, а ширина – 0,5 метрам. Для того чтобы значительно улучшить базовые характеристики самодельного фрезерного станка по металлу нужно в первую очередь увеличить прочность стола.

Для этого делается облицовка из текстолита с толщиной, равной 2 миллиметрам. С этой целью нужно будет вырезать лист с такими же размерами, как и первый вырезанный из фанеры.

Важно помнить, что в процессе вырезания крышки и облицовки для нее к уже указанным размерам следует прибавить припуски равные 2,5 сантиметрам.

Создание рамы для станка из подручных материалов

После этого нужно нанести тонкий слой клея на текстолитовую поверхности и верхнюю часть фанерной крышки.

При этом нужно отступить от края фанеры на 0,3 сантиметра и выполнить приклеивание текстолита. После присоединения поверхностей по ним нужно будет пройтись резиновым валиком.

Полученная заготовка и оснастка устанавливается на отрезной станок или на циркуляционную пилу. Это производится таким образом, чтобы край листа фанеры смог плотно прижаться к упору.

Далее от края упора нужно отступить 6 миллиметров и произвести отпил фанеры и облицовки из текстолита одним лезвием. После этого нужно перевернуть полученную заготовку и проделать те же действия с противоположным краем.

Подвергшиеся обработке края передвигаются до самого упора и обрезаются для того, чтобы придать плите необходимую форму. Из фанерного листа нужно вырезать накладки продольного и бокового типа с ориентировкой на строго фиксированные размеры.

Ширина продольной накладки должна равняться 0,4 сантиметрам при длине в 70 сантиметров. Ширина боковой – 0,6 см, при длине в 60 сантиметров.

Алюминиевая рама для самодельногоо фрезерного станка

Читайте также: устройство и выбор модели ручного кромочного фрезера.

Далее нужно заняться изготовлением вспомогательной детали для того, чтобы ровно произвести приклейку кромочных накладок. При этом важно соблюдать правильную последовательность действий:

  1. Берется четыре куска фанеры с параметрами размеров 10×10 см.
  2. В каждом куске вырезаются пазы с размерами 5×5 см.
  3. Производится их закрепление при помощи струбционов по всем углам изготовленной крышки.
  4. Прикрепление накладок выполняется при помощи клея, фиксация – с помощью струбцинов.

к меню ↑

Монтаж упора

Накладки и оснастка прижимаются к уже смонтированной вспомогательной детали, после чего они приклеиваются к верхней кромке крышки. Сквозь заранее проделанные пазы можно рассмотреть, насколько правильно произошла стыковка накладок по всем углам.

После этого производится установка 19-ти миллиметровой дисковой фрезы на отрезной настольный станок. Упор присоединяется с помощью изготовленной деревянной накладки с высотой в 25 сантиметров.

Читайте также: виды, особенности и самостоятельная сборка фрез для мотоблока.

Настойку фрезы и упора нужно проводить таким образом, чтобы появилась возможность для выбора шпунтов, помещающихся в кромочные накладки. Точность настроек должна быть практически идеальной. Для этого лучше потренироваться на неиспользуемых обрезках.

Мини токарный станок по металлу своими руками

Крышку нужно плотно прижать к упору той стороной, которая изначально была покрыта текстолитом. Потом нужно будет выбрать все шпунты в кромочных накладках расположенных по бокам.

Фрезерный станок по металлу и оснастка понадобится для того, чтобы поспособствовать установке алюминиевого профиля. Для этого в отрезке любого размера нужно выпилить шпунт при помощи дисковой фрезы.

После чего следует убедиться в том, что ползунок в нем проходит до самого углового упора. Если он без затруднений будет перемещаться при нормальном люфте, то в крышке нужно будет выпилить паз такого же размера и разместить его фанерой к верху.
к меню ↑

Как работает самодельный настольный фрезерный станок по металлу? (видео)

Предложения компаний

 Главная страница » Фрезерные

ostanke.ru

Ручной фрезер с ЧПУ

Содержание статьи:

В современном мире область применения фрезеров является очень широкой. Фрезерный станок для обработки деревянных заготовок предназначен для изготовления разнообразных деталей из натуральной древесины. Кроме того, такое оборудование широко используется для плоского фрезерования, а также для объемного фрезерования рельефов изделий.

Такое оборудование для обработки деревянных заготовок в обязательном порядке проходит сертификацию, поэтому полностью соответствует всем нормам по безопасности.

Самым современным типом подобных станков является ЧПУ оборудование. Даже несмотря на его достаточно высокую стоимость, в промышленности использование подобных станков является намного экономнее и целесообразнее обычных. И в домашнем использовании такие станки имеют немало преимуществ.

Ручные фрезерные станки и их использование

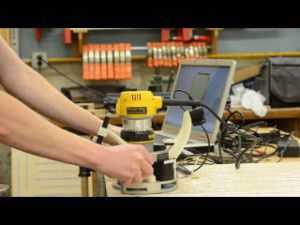

Работа ручного фрезера

Ручные фрезеры предназначены для осуществления меньших объемов работ в сравнении с настольными стационарными моделями такого типа оборудования для обработки древесины. Важным отличием такого ручного оборудования являются размеры станка. В результате этого инструменты подобного типа не предназначены для использования на производственных предприятиях, а только в домашней мастерской.

Обычно ручной тип фрезера используется при изготовлении пазов в деревянных заготовках, которые дают возможность соединять различные детали между собой. В случае необходимости изготовления маленьких пазов такие ручные станки являются просто незаменимыми.

При необходимости провести обработку того или иного предмета, на котором есть декоративные элементы, использование ручного оборудования такого типа является идеальным вариантом, поскольку никаким другим видом фрезера не удастся достичь такой высокой точности обработки.

В предметах мебели присутствуют различные стяжки и прочие соединительные элементы, сделать которые с помощью фрезеров ручного типа очень просто.

Кроме всего вышесказанного, существует множество других способов использования такого механизма, поэтому его наличие в домашней мастерской открывает широкие возможности в обработке деревянных изделий.

Станки с ЧПУ

Фрезеры с ЧПУ – относительно недавно появившийся тип такого оборудования для выполнения разнообразных работ с деревянными заготовками. Наличие числового программного устройства или ЧПУ означает, что в станке присутствует собственный микропроцессор с оперативной памятью и операционная система, которые позволяют выполнять с помощью этого инструмента задачи любого уровня сложности.

Наличие ЧПУ в ручных станках наделяет их такими преимуществами:

  • меньшие затраты на производство того или иного изделия;
  • повышение производительности станка;
  • снижение времени на производство изделия.

Благодаря тому, что существенно сокращается время, которое потребуется на обработку одной детали, снижаются все материальные затраты на использование такого ручного оборудования, да и качество готовых изделий, как и точность их обработки всегда находятся на высоте.

Использование фрезеров с ЧПУ

Ручной фрезер с числовым программным устройством

Ручные станки с ЧПУ являются относительно недорогим оборудованием в сравнении с настольными и промышленными моделями фрезеровального оборудования. Но, несмотря на это, их использование дает возможность выполнять практически те же самые задачи, что и на стационарных станках, но намного быстрее. При этом работа оборудования с ЧПУ не сильно зависит от человеческого фактора.

Фрезерные ручные станки, где используется ЧПУ, отличаются небольшим весом и компактными размерами, однако позволяют выполнять достаточно широкий спектр различных операций. Они могут использоваться на протяжении длительного времени, являются простыми и надежными в обслуживании и эксплуатации, не требуют много места для нормальной работы, поэтому использовать их можно и в домашней мастерской.

Электронная часть оборудования с ЧПУ обычно имеет блоки бесперебойного питания. Поскольку конструкция таких станков не предусматривает наличие электромагнитной наводки, то это дает возможность удалять блок управления от персонального компьютера с программным обеспечением на нужное расстояние во время работы.

Фрезеры с ЧПУ в своем комплекте имеют надежные управляющие программы, что не дают никаких сбоев в процессе работы. Такое ручное оборудование предназначено для самого широкого круга пользователей, а простота их в использовании, не очень высокая цена и возможность производить изделия самого высокого качества позволяют приобрести и эксплуатировать такой станок практически каждому любителю работать с древесиной.

Работа с управляющей программой

Для работы фрезера ЧПУ требуется использование персонального компьютера со специальным программным обеспечением. В зависимости от модели ручного станка может использоваться разное ПО, но работа с ним в любом случае состоит из нескольких этапов:

  • создание эскиза будущей детали с использованием возможностей специальных программ;
  • подготовка трехмерной модели детали;
  • выбор траектории движения фрезы в соответствии с трехмерной моделью;
  • выбор переходов, используемого режущего инструмента, режима обработки и тому подобного;
  • сохранение файлов созданной модели в понятном для станка виде.

В результате этого, практически на каждом этапе работы с управляющей программой нужно использовать специальное программное обеспечение.

ЧПУ фрезер

Так, для создания плоских эскизов будущего изделия и работы с ним можно использовать любой из существующих графических редакторов или чертежных пакетов программ. Чтобы создать трехмерный эскиз детали потребуется более сложное программное обеспечение, которое дает возможность работать с трехмерной графикой.

Траектория движения режущего инструмента ручного фрезера может быть построена в специальных программах, наиболее часто используются Type3 и AtrCAM. Такое программное обеспечение дает возможность сохранять результаты в таком формате, который может восприниматься конкретной моделью ручного ЧПУ фрезера.

Также для этого используются специализированные утилиты – постпроцессоры. Экспортируя созданные эскизы с их помощью, нужно просто выбрать из списка название, что соответствует используемому фрезеру – программа сама сохранит все результаты в понятном для конкретной модели фрезера формате.

Завершающим этапом подготовки к созданию того или иного изделия на фрезере ЧПУ является загрузка созданного эскиза на станок, установка заготовки на рабочем столе, установка выбранной фрезы, а также запуск оборудования. Если все было сделано правильно, в конечном результате получиться изделие самого высокого качества.

Как предотвратить брак

Чтобы свести к минимуму вероятность появления брака во время работы с управляющим программным обеспечением на этапе создания траектории движения режущего инструмента, в современных версиях программ присутствует так называемый симулятор обработки.

Такая утилита дает возможность осуществлять процесс фрезерования будущего изделия в «виртуальном режиме». В результате проведения такой процедуры на экране компьютера будет отображен результат работы. С его помощью можно будет выявить возможные ошибки в работе инструмента, внося все необходимые изменения в работу управляющей программы.

Кроме того, виртуальная обработка дает возможность определить примерную продолжительность процесса фрезерования, а также предоставляет информацию о необходимости провести оптимизацию траектории движения фрезы, что даст возможность повысить темпы обработки детали.

Таким образом, несмотря на некоторые сложности в использовании ЧПУ фрезеров, работа с подобным оборудованием имеет немало преимуществ. Так, во много раз возрастает точность обработки деревянных заготовок, что положительно влияет на качество производимой продукции. Кроме того, есть возможность создавать сложные по своему исполнению детали, сделать которые с помощью обычного ручного фрезера невозможно. Также нельзя не отметить наличие возможности создавать полностью идентичные изделия, что на обычном ручном фрезере также не представляется возможным.

stanokgid.ru

РубрикаРазное

Добавить комментарий
