Вертикально-фрезерные станки: устройство, описание, видео

Процесс фрезерования позволяет получать детали различной формы и размеров. Наиболее распространенным вариантом фрезерного станка по металлу можно назвать вариант исполнения, когда шпиндель расположен вертикально. Подобное оборудование стали называть вертикально-фрезерными станками.

Консольные вертикально-фрезерные станки изготавливают на базе горизонтально-фрезерных с небольшим изменением коробки скоростей и станины.

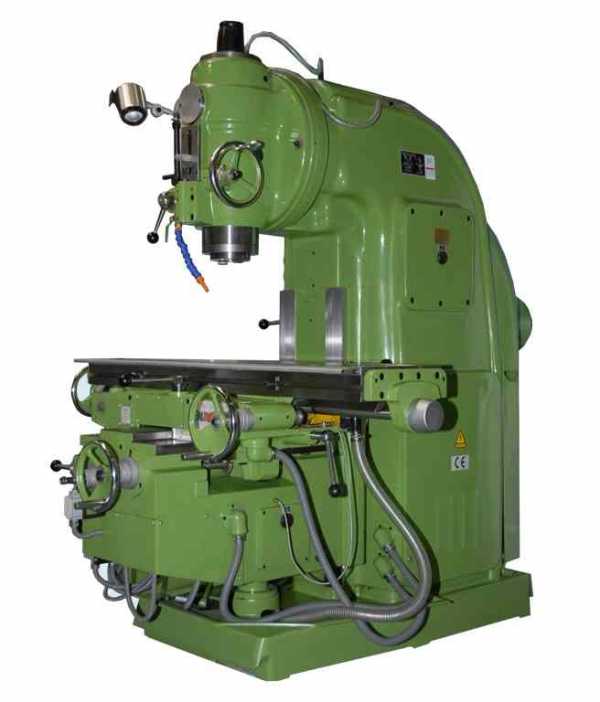

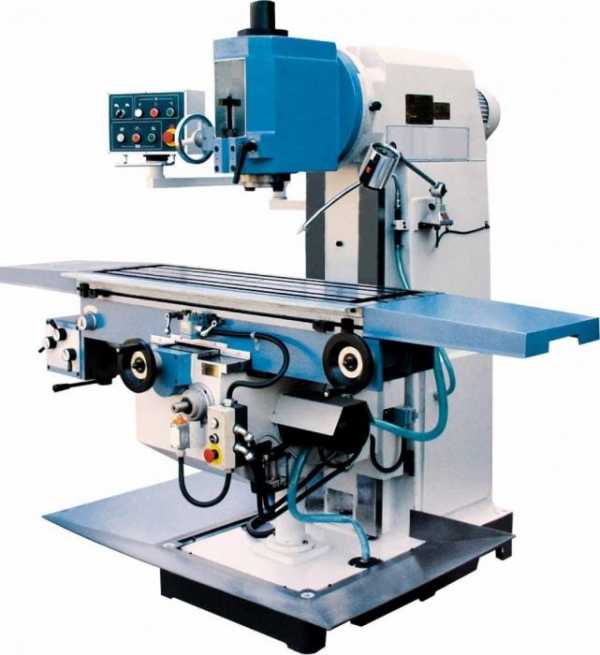

Вертикально-фрезерный станок

Этап развития станков до появления ЧПУ

Все станки можно разделить на две группы:

  1. Группа, в которой установка режимов работы, подача и другие действия проводятся человеком.
  2. Группа обрабатывающих станков по металлу, работа которых полностью или частично автоматизирована при помощи блока с числовым программным управлением.

Фрезерный станок с вертикально расположенным шпинделем без ЧПУ используются уже на протяжении нескольких десятилетий. Наиболее популярными стали следующие модели: 6Т12, 6М12П, 6Р12, 6Р12Б. Эти представители группы фрезерных станков были очень распространены в бывшем СССР. Только после того, как было доказано расчетами и на практике превосходство ЧПУ с экономической точки зрения и другим характеристикам, эти станки по металлу стали заменять новыми. Тем не менее, 6Р12 можно встретить практически на всех крупных машиностроительных заводах.

Если провести краткое описание характеристик этого оборудования, то можно выделить следующие их особенности:

  1. проводят обработку практически всех металлов и сплавов, в том числе и чугуна. по этому показателю ограничением является устойчивость используемого режущего инструмента к стиранию, разрушению при обработке с указанными режимами работы определенного типа материала.
  2. схожая конструкция: наличие фрезерной бабки, стола, салазок, шпинделя, станины.
  3. надежность и неприхотливость – качества, которые обусловили популярность указанных выше станков. на момент производства эти станки экспортировались во многие страны мира.
  4. при помощи них можно проводить фрезерование, сверление, растачивание. Кроме этого отметим появление механизма поворота головки на угол 45° относительно стала. Эта особенность позволила создавать элементы, которые расположены относительно плоскости основания под определенным углом.

Кинематическая схема консольно-фрезерного станка 6Н12

Отличительной особенностью оборудования можно назвать возможность использования определенных показателей характеристик обработки: величину подачи, скорость вращения инструмента и т.д. Кроме этого все модели отличаются размером стола. Этот показатель определяет возможность обработки заготовок определенных размеров и веса.

В расшифровке первая цифра означает группу фрезерных станков, следующая буква обозначает модернизацию основной модели, вторая по счету цифра подгруппу вертикально-фрезерных станков,  последняя цифра размер стола. Остальные характеристики можно найти в спецификации.

Консольные и бесконсольные модели

Основным отличием всех вертикально-фрезерных станков по металлу можно назвать наличие или отсутствие консоли. Практически все современные варианты исполнения с ЧПУ относятся к консольному типу. Однако ранее довольно популярными были бесконсольные станки по следующим причинам:

  1. Отсутствие консоли обуславливало то, что основанием для стола становился пол завода или бетонная плита.
  2. Использование в качестве основания для салазок пола или бетонной плиты приводило к значительному повышению жесткости конструкции, к ее удешевлению.
  3. Повышение жесткости конструкции обуславливало возможность обработки больших и тяжелых деталей.
Фрезерный станок консольного типа

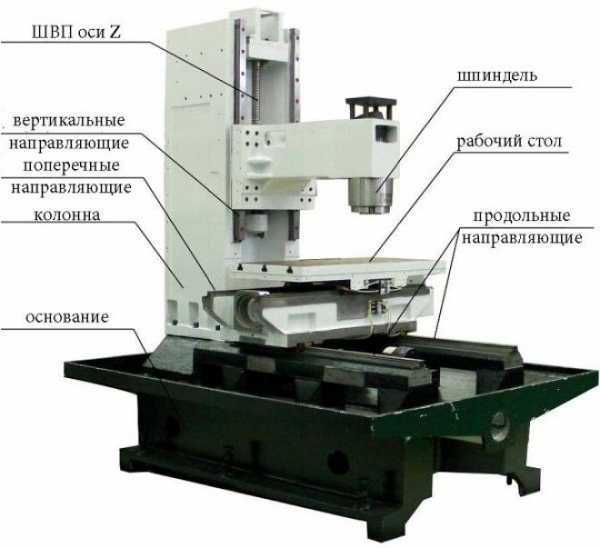

Бесконсольный фрезерный станок

Однако по причине того, что основание стола не может учитываться в создаваемых программах обработки, точность обработки была значительно меньше, чем у моделей с консолями. Именно поэтому числовое программное управление крайне редко устанавливают на подобного типа станки.

Вертикально-фрезерные станки в эпохе информационных технологий

Принцип работы рассматриваемых фрезерных станков по металлу обуславливал малую подвижность шпиндельной бабки (это проводилось только в наладочных целях). Фрезерование плоских поверхностей проводиться путем изменения положения стола с жестко закрепленной заготовкой относительно первоначальной координаты. Именно подобная особенность обуславливает малую точность обработки.

Всеми процессами, от установки режимов резания, до управления положения стола руководит фрезеровщик. Человеческий фактор определяет высокий процент брака по современным меркам, а также ухудшение производительности.

Затронув показатель производительности, отметим, что при конструировании станков несколько десятков лет назад не учитывалась возможность использования режущего инструмента, изготовленного из сверхтвердого материала, а также многие модели не имеют системы подачи СОЖ (смазывающе-охлаждающей жидкости). Поэтому при использовании подобных станков также нельзя повысить производительность.

Вертикально-фрезерные станки 6Т12, 6М12П, 6Р12, 6Р12Б изготавливались на заводах СССР. Уже на протяжении многих лет эти заводы прекратили свое существование, и рассматриваемые модели другие представители сферы станкостроения не выпускают из-за экономической невыгодности.

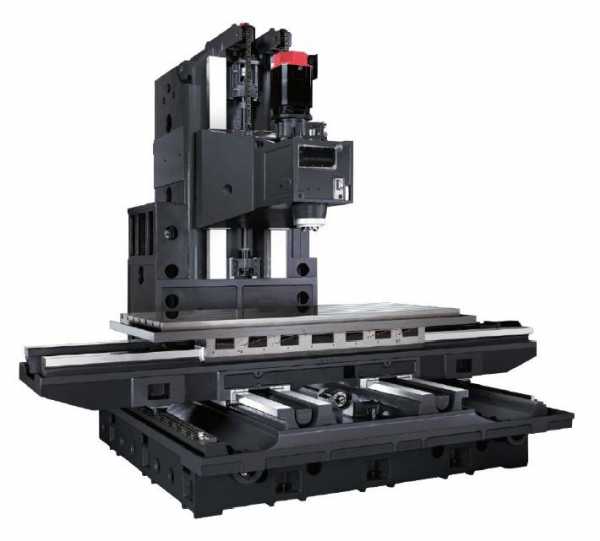

Современные вертикально-фрезерные станки

Несмотря на неоспоримое преимущество внедрения ЧПУ все же производят вертикально-фрезерные станки с механическим управлением, к примеру, JET JVM-836 TS. При их проектировании и производстве используется современное оборудование, что позволило добиться высокой точности позирования всех элементов конструкции, ее жесткости, а это благоприятно повлияло на показатель возможной точности, достигаемой при фрезеровании. Кроме этого практически все элементы конструкции стали работать от электрических приводов. Исключением можно назвать приводы подачи стола и шпинделя, которые ставят механического типа (однако проводится их дублирование электрическим приводом для возможности задания постоянной величины подачи).

Отдельное внимание заслуживают варианты исполнения с ЧПУ, к примеру, станок Haas TM-2. Применение современных технологий позволило сделать практически весь процесс автоматизированным (после ввода программы и закрепления заготовки, до ее снятия не требуется вмешательство оператора). Описание подобных фрезерных комплексов включает следующие характеристики:

  1. Работа на высоких скоростях вращения шпинделя, использование больших показателей подачи, движение шпинделя в двух плоскостях, высокая скорость позиционирования вместе с автоматизацией процесса позволяют получить высокоточные детали за минимальное время.
  2. Сложная система подачи СОЖ и удаление стружки из зоны резания.
  3. Максимальная защита окружающих.
  4. Возможность фрезерования по сложным траекториям.

Если рассматривать вопрос достоинств и недостатков, характеристики современных фрезерных станков по металлу при вертикальном расположении шпинделя, стоит указывать определенные модели, так как у них много различий и описание имеет различное содержание. Единственными их общими недостатками, которые присущи практически всем вариантам исполнения, можно считать высокую стоимость и малый гарантируемый срок эксплуатации, а при возникновении неполадок найти специалиста крайне сложно (при этом стоимость ремонта также может быть высокой).

В заключение отметим, что приведенный фрезерный станок по металлу в этом пункте, несмотря на свою сложную конструкцию, относится к вертикально-фрезерной группе, так шпиндель расположен в вертикальной плоскости. Стоимость этой модели около 50 000 $, она способно создавать готовые детали с одним перебазированием, то есть заготовка один раз должна быть перестановлена так, чтобы можно было обработать поверхность, которая при предыдущем этапе фрезерования была основанием.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Фрезерные станки по металлу: классификация, типы, видео

Процесс обработки металлических заготовок, при котором режущий инструмент выполняет вращательное движение, а заготовка, закрепленная на столе, возвратно-поступательное, получил название фрезерование. Станки, которые могут использоваться с учетом приведенных условий обработки, называют фрезерными. Официально принято считать, что первый фрезерный станок по металлу был изобретен в 1818 году. Эли Уитни первый получил патент на изобретение, которое стало основой для создания целой группы в сфере металлообработки.

Фрезерный станок по металлу

Особенности фрезерной группы станков

Одной из классификаций металлорежущих станков стал вид обработки. Процесс фрезерования существенно отличается от проводимых операций на токарном станке. К особенностям группы относится следующее:

  1. Основной режущий инструмент – фреза. Она может быть различных видов, что оказывает влияние на возможность фрезерования определенных поверхностей.
  2. Обработке могут придаваться заготовки, которые имеют плоские и фасонные поверхности или являются телом вращения.
  3. К основной отличительной черте группы можно отнести то, что заготовка закреплена на столе и выполняет возвратно-поступательное движение, а фреза закреплена в шпинделе и вращается.

Рассматриваемая группа получила большое распространение не только в машиностроении, как токарные, но и в других областях промышленности.

Классификация

Учитывая особенности фрезерования, существует довольно большое количество разновидностей фрезерных станков по металлу. При этом классификация проведена по различным конструкционным особенностям: расположению шпинделя и стола, их особенностям и так далее.

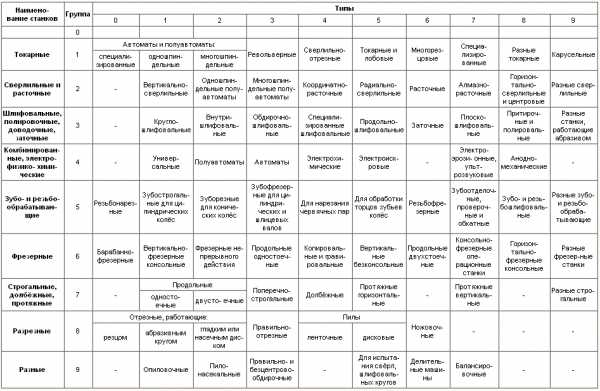

Классификация станков

Первый тип – консольно-фрезерные. Представители этой группы отличаются от других наличием консоли, которая является основанием для стола. На консоли крепятся салазки, по которым и движется стол при фрезеровании. К первому типу относятся:

  1. Горизонтально-фрезерные консольные с неповоротным столом – эта группа была наиболее распространенной на момент существования СССР. К ее особенностям можно отнести простоту конструкции, горизонтальное расположение шпинделя и возможность фрезерования одной поверхности без перестановки заготовки или смены режущего инструмента.
  2. Горизонтально-фрезерные консольные с поворотным столом или универсальные. Перебазирование заготовки или смена инструмента занимает довольно много времени, также усложняет процесс с технологической точки зрения. Именно поэтому был придуман поворотный стол, который позволяет с одного базирования проводить обработку сразу нескольких поверхностей.
  3. Вертикально-фрезерные коносльные – также получили большое распространение благодаря простоте конструкции. Они схожи со сверлильными станками и многие представители этой группы могут проводить сверление, растачивание, зенкирование.
  4. Широкоуниверсальный фрезерный станок. Представители этой группы несколько отличаются от вертикально-фрезерных вариантов исполнения. Главное отличие – наличие еще дополнительной шпиндельной головки, которая расположена на хоботе. Этот выдвижной хобот крепится таким образом, чтобы можно было проводить съем материала под различным углом в двух выбранных плоскостях. При этом возможно использовать два шпинделя одновременно или поочередно. Широкоуниверсальный фрезерный станок может использоваться для фрезерования, сверления, растачивания и зенкирования.

Следующий тип –  вертикально-фрезерные с крестовым столом или бесконсольные. Название группы говорит о том, что у станков, входящих в  нее, отсутствует консоль. В качестве основания может служить бетонная плита или пол. Особенности конструкции позволяют обрабатывать громоздкие, тяжелые заготовки.

Продольно-фрезерные используются для фрезерования базовых, корпусных заготовок. При использовании определенного режущего инструмента возможно фрезерование вертикальных, горизонтальных или наклонных поверхностей. Продольный тип получил широкое применение в сферах, где фрезерованию подвергаются заготовки большой длины. Это связано с продольно расположенным вытянутым столом. Тип продольно-фрезерных станков делится на следующие классы:

  1. одностоечные;
  2. двухстоечные;

Фрезерные станки непрерывного действия отличаются от остальных тем, что установка и перебазирование детали проводится без остановки станка. Используются при производстве большой партии деталей. Группа подразделяется на следующие классы:

  1. Карусельно-фрезерные оборудованы столом, который напоминает карусель. Его особенностью можно назвать возможность непрерывной черновой и чистовой обработки.
  2. Барабанно-фрезерные позволяют обрабатывать деталь с двух сторон черновым и чистовым фрезерованием. Используются в массовом производстве и весь процесс обработки автоматизирован.

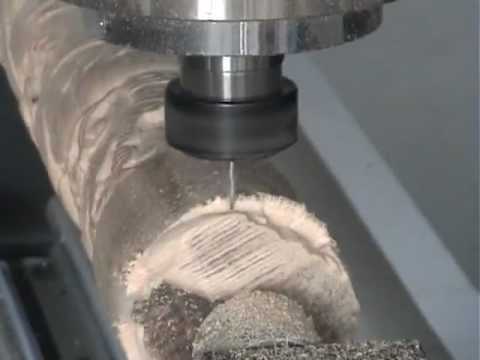

Копировально-фрезерные станки используются для образования пазов на деталях. Предназначение – фрезерование профилей или рельефов. Для автоматизации работы используют специальные шаблоны, которые определяют форму поверхности детали после металлообработки.

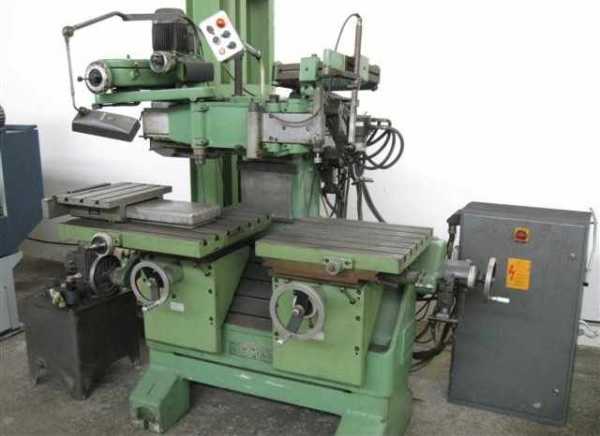

Копировально-фрезерный станок

Шпоночно-фрезерные станки применяются для создания шпоночных канавок на заготовках цилиндрической и другой формы. По принципу работы подразделяются на следующие классы:

  1. Обработка ведется вертикальным фрезерованием, глубина врезания соответствует нужной глубине канавки с учетом чистовой фрезерования, после врезания происходит продольная подача на длину канавки.
  2. Использование многократного возвратно-поступательного движения в вертикальном положении с постоянным перемещением фрезы по длине канавки.
  3. Использование эксцентрично установленной фрезы или использование метода осциллирующего движения режущего инструмента.

Шпоночно-фрезерный станок

Торцефрезерные станки используются для подрезания торцов и их чистовой обработки при условиях крупносерийного производства.

Торцефрезерный станок

Специализированные фрезерные станки  по металлу включают в себя все разновидности металлообрабатывающего оборудования, в котором в качестве режущего инструмента используется фреза. Изготавливаются для создания определенных деталей в крупносерийном производстве. К ним относятся резьбофрезерные, зубо-фрезерные и другие разновидности станков.

Кроме этого, рассматриваемая группа также подразделяется на варианты с Числовым Программным Управлением (ЧПУ) и с механическо-электрическим приводом.

Как определить группу станка и его назначение?

Определить тип фрезерного станка можно обратив внимание на расположение шпинделя, тип стола и принцип его крепления, наличие вспомогательных элементов. Однако в некоторых случаях довольно сложно определить его класс и в этом случае нужно ознакомиться со спецификацией, которую часто наносят в виде таблички на станину. Популярными моделями ранее считались 682, 6Н82, 6М82, 6Р82, 6Т82 и 6Р82Ш.

Расшифровка названия по ЭНИМС проводится следующим образом:

  1. Первая цифра всегда будет 6, так как она обозначает группу фрезерных станков.
  2. Вторая обозначает тип. При этом: 1 – консольные вертикально-фрезерные, 2 – непрерывного действия, 3 – продольные с одной стойкой, 4 – копировальные, 5 – вертикальные с крестовым столом, 6 – продольно-фрезерные, 7 – широкоуниверсальные, 8 – горизонтальные с консолью, 9 – все остальные.
  3. Буква в конце названия обозначает особенности модели, к примеру, 6Р12Б относится к быстроходным станкам. Также они могут обозначать класс точности: С – класс особо точные, А –разновидность особо высокой точности, Н – обычная или нормальная точность, П – повышенной точности, В – класс высокой точности.
  4. Наличие автоматизированной системы смены инструмента с обоймой барабанного типа приносит в название букву Р, к примеру, 6Р13РФЗ, или инструментального — букву М, к примеру, 6Т13МФ4.
  5. Наличие Числового Программного Управления указывается буквой Ф, а цифра тип используемой программы.

Ранее в название добавляли также условное обозначение завода изготовителя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Вертикально-фрезерный станок, его устройство и назначение

Для настоящего времени весьма характерно использование в различных отраслях машиностроения деталей сложной конфигурации – формообразующих поверхностей штампов, прессформ, шестерен, копиров и многих других. Основными способами изготовления таких сложнопрофильных изделий считаются следующие: литье, штамповка и резание. Но только механическая обработка фрезерованием позволяет добиться параметров поверхности, близких к заданным, что значительно сокращает время финишной доводки.

Зачастую вертикально-фрезерный станок выступает в качестве оптимального и даже единственно возможного оборудования для обработки плоских изделий сложной конфигурации. Особенно это актуально в современных условиях перехода большинства машиностроительных предприятий на мелкосерийное производство.

Технологический процесс, при котором вертикально-фрезерный станок является основным агрегатом для изготовления деталей сложного профиля, в данном аспекте еще и наиболее экономически оправдан. Это позволяет избежать лишних затрат энергоресурсов и производственных мощностей. В наше время вообще наблюдается устойчивая тенденция к универсализации любого промышленного производства.

Типовой техпроцесс обработки поверхностей сложной конфигурации состоит из следующих операций: заготовительной, фрезерования и доводочной. Последнюю, как правило, выполняют вручную, что обусловливает ее чрезвычайную трудоемкость. Поэтому высокий класс чистоты поверхности, которого позволяет добиться вертикальный фрезерный станок, значительно облегчает доводочную операцию и повышает качество изделия. Тем самым данный агрегат минимизирует материальные затраты, что чрезвычайно важно в условиях рыночной экономики.

Вертикально-фрезерный станок предназначается для выполнения различных, преимущественно металлообрабатывающих операций торцевыми, цилиндрическими, фасонными, угловыми и прочими многорезцовыми инструментами (фрезами). На таких станках производят обработку разнообразных плоскостей, пазов любого сечения, зубчатых колес, моделей штампов, рамок, углов и прочих деталей из цветных металлов и их сплавов, различных марок стали и чугуна.

Вертикально-фрезерный станок характеризуется наличием вертикально расположенного шпинделя, который во многих моделях способен смещаться вдоль собственной оси и поворачиваться в горизонтальной плоскости, что значительно расширяет технологические возможности агрегата. Шпиндельная головка размещается в верхней части станины, в которой также находится и коробка скоростей. Главным рабочим движением станка является вращение шпинделя.

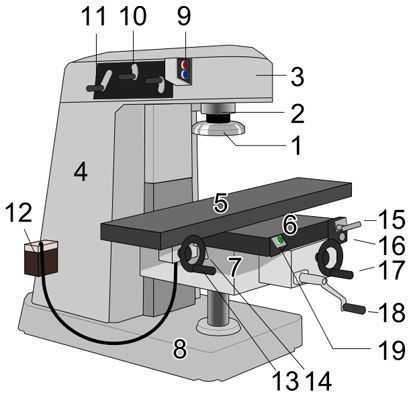

К основным конструкционным узлам вертикально-фрезерного станка относятся следующие: коробка скоростей, станина, салазки, консоль, шпиндельная и делительная головки. Последняя является крайне важным элементом, так как именно она поворачивает заготовку на требуемый для обработки угол. Кроме того, делительная головка обеспечивает беспрерывное вращение обрабатываемой детали при фрезеровке винтовых канавок.

Сейчас в промышленности находит все большее применение вертикально-фрезерный станок с ЧПУ. Отличительной особенностью такого современного оборудования является то, что все виды подач в них управляются сигналами, которые записаны на магнитную ленту. Возникающие в обмотках специальных катушек, эти сигналы затем поступают через тяговые двигатели на ходовые винты подачи станка. Такое управление обеспечивает ювелирную точность обработки.

fb.ru

Как выбрать фрезерный станок по металлу: видео и фото

Фрезерование – это обработка любых материалов с помощью специального режущего инструмента, который вращается при поступательном движении детали под его острую кромку. Без проведения фрезерных работ, касающихся выборки металла с поверхности заготовки, не обходится практически ни одна серьезная обработка сложных изделий. Любая мастерская или ремонтный цех не могут обойтись без выбора и для дальнейшего применения специализированных станков и механизмов, предназначенных для сверления, заточки или любых других обработок поверхностей механическим способом, тем более без фрезерования.

Вертикально-фрезерный станок

Выбираем тип фрезерного станка

Существует достаточно много типов фрезерных станков. Каждый из этих типов станков имеет свои функции, область применения и выбирается для использования в определенном направлении. Для того чтобы выбрать станок по металлу, который необходим для работы небольшого цеха или мастерской, и использовать его с максимальной эффективностью, надо разобраться с их классификацией и уточнить возможности механизма.

Работа станка, основана на движении фрезы, специального режущего приспособления, закрепленного на шпинделе. Когда инструмент начинает движение, к нему подается заготовка – с поворотом стола устройства: вручную или в режиме «автомат», с запрограммированным прохождением заготовки под фрезой. В зависимости от типа выбранного станка, можно резать поверхность материала горизонтально, делать в нем «выборку» по схеме чертежа, обрабатывать торцевые части, резать заготовку по спирали или делать в ней надрезы в определенной последовательности, согласно чертежу и размеров.

Классификация станков

Конструкторами разработано значительное количество модификаций фрезерных станков, применяемых для обработки материалов фрезерованием. Однако, есть перечень наиболее необходимых в производстве, которые считаются основными.

Фрезерные станки, в соответствии со способом обработки поверхности изделия, делятся на определенные группы, со своими подгруппами и типами. Самыми популярными типами, являются станки с размещением режущего инструмента горизонтально, вертикально, а также универсальные. Для того чтобы выбрать фрезерный станок, который обеспечит успешную производственную деятельность, надо знать возможности оборудования.

При выборе фрезерного станка, следует опираться на следующие показатели:

  • мощность, от которой будут зависеть энергопотребление и производительность;
  • размер стола, определяющий максимальную длину обрабатываемого изделия;
  • скорость вращения шпинделя, от которой зависят возможности станка по материалу, который будет обрабатываться и использование соответствующей оснастки.

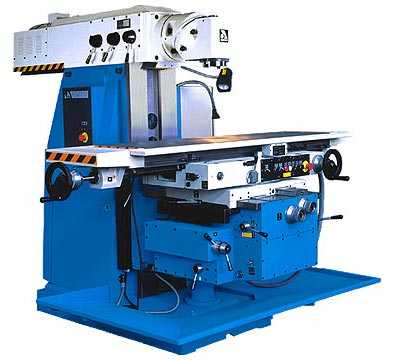

Универсально-фрезерные

Металлообрабатывающие станки такого типа, имеют шпиндель, размещенный горизонтально и предназначаются для резки сравнительно небольших по размеру и весу заготовок. Подобное оборудование производит резку деталей инструментами различного типа: дисковых, цилиндрических, угловых, концевых, фасонных и торцевых. Такие станки, вне зависимости от выбранной модификации, позволяют обрабатывать поверхности металлических заготовок вертикально, делать горизонтальные фаски и винтовую нарезку, пазы и углы в деталях. При необходимости дополнительных операций, связанных с делением или винтовым перемещением заготовки под кромкой фрезы, действия выполняются вручную, с применением дополнительного оборудования, которое закреплено на столе.

При выборе таких моделей нужно учесть, что их конструкция достаточно сложная. Основные механизмы расположены на станине, с расположенным внутри корпуса узлом шпинделя и коробкой передач. Оправка с режущим инструментом, удерживается хоботом с подвесками. Консоль с коробкой передач механизма, перемещается по вертикальным направляющим. Поворотный механизм, предназначающийся для разворотов стола вокруг оси на 45 гр., расположен на салазках направляющих консоли. Благодаря такому инженерному решению, стол с закрепленной деталью, может направляться по отношению к режущей кромке инструмента по металлу горизонтально, под любым углом.

Горизонтально-фрезерные

Такой тип, является одним из самых распространенных. Этот вариант очень простой в практической работе и техническом уходе. Представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробку передач и стол, перемещающийся горизонтально, вертикально и перпендикулярно. Станки подобного типа не только простые, они еще и надежные – что дает возможность выбрать их в качестве оборудования для любой ремонтной мастерской.

Горизонтальный фрезерный станок

Широкоуниверсальные

Эти фрезерные станки имеют дополнительную головку шпинделя, находящуюся на подвижном хоботе. Благодаря такому инженерному решению, режущий инструмент можно разворачивать под любым углом по отношению к детали в двух разных плоскостях. Подобные изделия способны обеспечивать резку металла как раздельно, так и одновременно, двумя шпинделями с установленным инструментом. Большую степень универсальности таким станкам по металлу, придает монтаж накладной фрезерной головки, которая устанавливается на поворотной. Подобный вариант станков по металлу позволяет не только фрезеровать заготовку, но и сверлить, зенкеровать или растачивать деталь, поэтому достаточно часто входят в список рассматриваемых при выборе оборудования.

В модификациях станков, консоли нет, вместо нее по направляющим станины передвигается каретка, позволяющая крепить стол и вспомогательное оборудование. Такое оборудование является универсальным, его выбирают для обработки металла на экспериментальных предприятиях и инструментальных цехах.

Вертикальные консольно-фрезерные

Эти станки по металлу, в отличие от предыдущих образцов, имеют вертикальное размещение шпинделя. Некоторые модификации позволяют смещать вдоль оси шпиндель и делать его горизонтальные повороты, что существенно расширяет функции станка. Фреза вставляется в специальный конус в оправке. Фрезерование металла на таких станках, может производиться не только за счет подъема стола, но и с помощью вертикальных операций режущим инструментом. Благодаря использованию специальной оправки, обработку изделий на оборудовании такого типа можно производить и дисковыми фрезами.

Вертикальный фрезерный станок

Бесконсольные станки

Такие станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных, наклонных поверхностей и пазов и было сконструировано для работы по металлу на заготовках крупных габаритов и значительного веса. На таких станках, консоли нет, перемещение салазок и стола осуществляется по направляющим станины, закрепленной в фундаменте.

Благодаря инженерному решению, конструкция фрезерного оборудования, обладающего высокой жесткостью, дает возможность производить резку металла с большей точностью, чем станки консольного типа и обрабатывать крупногабаритные заготовки с большой массой. На таких станках, шпиндельная головка, которая является одновременно и коробкой передач, передвигается по направляющим. Шпиндель с гильзой перемещается по оси для установки фрезы по металлу на нужный размер.

Бесконсольный фрезерный станок

Особенности выбора

Выбирая фрезерный станок, необходимо обратить внимание на несколько характеристик.

Видео о фрезерных станках

  1. При обработке материалов, которые не имеют высокие показатели прочности (пластик, дерево или цветные металлы), нет смысла приобретать оборудование с высокой мощностью.
  2. Размеры и вес выбираемого фрезерного станка, должны позволять его нормальную эксплуатацию в помещении. Стационарное оборудование, весящее свыше 100 кг, позволяет обрабатывать крупногабаритные детали. Но при эксплуатации таких станков необходимо учитывать возможности междуэтажных перекрытий, смогут ли они выдержать такой вес.
  3. Электропитание для выбираемого станка, должно соответствовать возможностям электросети помещения, где оно будет эксплуатироваться.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Горизонтально-фрезерные станки - устройство, описание, фото, видео

Горизонтально-фрезерные станки различаются по конструкции, они могут быть одностоечными и двустоечными, консольными и не имеющими консоли. Станки с ЧПУ, как правило, имеют поворотный стол, определённая траектория движения которого задаётся заложенной программой.

Горизонтально-фрезерные станки – станки с горизонтальным расположением шпинделя, а также имеющие возможность перемещения стола в трех взаимно перпендикулярных направлениях.

Горизонтально-фрезерный станок

Основанием горизонтально-фрезерного станка является станина, на которой расположены все узлы и механизмы станка:

  • коробка скоростей;
  • консоль, перемещаемая по вертикальным направляющим станины;
  • стол для установки болванки, вставляемой в специальное устройство или закрепляемой в установленных на него тисках. особенности стола фрезерного станка состоят в том, что его движение может происходить в трёх направлениях
  1. продольное перемещение происходит по направляющим салазок;
  2. поперечное движение получается при перемещении самих салазок по направляющим консоли;
  3. вертикальное движение стол получает при перемещении консоли по направляющим станины.
  • шпиндель – главная вращающаяся часть в механизме станка;
  • размещённая в консоли коробка подач;
  • хобот, служащий для закрепления подвески;
  • фрезерная отправка поддерживается концом подвески.

Универсальными станками называются горизонтально-фрезерные станки с поворотной плитой, благодаря которой рабочий стол может из горизонтальной поверхности превращаться в наклонную. Эти станки тоже могут оснащаться ЧПУ, но это не ускорит, а скорее замедлит производство ввиду того, что перепрограммирование станка будет занимать много времени.

Компоновка горизонтально-фрезерных станков
Кинематическая схема 6Р81
Устройство горизонтально-фрезерного станка

Для обработки горизонтальной плоскости деталей используются цилиндрические фрезы. По вертикали заготовки из металла проходят обтачивание торцевыми или дисковыми фрезами. При необходимости комбинированной обработки заготовки используются несколько разнообразных фрез. Точность выполнения задачи напрямую зависит  от неколебимости фрез в креплении по длине отправки. Повысить жёсткость крепления помогают подвески. Но ни одна дополнительная опора не даст достаточной устойчивости фрезы при увеличении её диаметра сверх указанных производителем станка нормативов. Наиболее точное исполнение работы будет, если станок оснастить ЧПУ.

Жёсткость горизонтально-фрезерных станков по металлу увеличивается при усовершенствовании конструкции станины, установкой дополнительного кронштейна, усилением стола. Работы, выполняемые на токарном станке по металлу, могут производиться и на горизонтально-фрезерном оборудовании с применением особых фрезерных головок. Установка ЧПУ на станок всегда сопровождается усилением конструкции.

Классификация фрезерных станков

В классификации горизонтально-фрезерные станки отнесены в  шестую группу, но часть их может принадлежать и к пятой как зубообрабатывающие и резьбонарезное  оборудование. ЧПУ чаще устанавливается на станки 6 группы. Оборудование 5 группы не предназначено для выполнения особо точных задач. ЧПУ здесь может быть установлено лишь для ускорения производства, при необходимости обрабатывать идентичные заготовки в большом количестве.

По таблице классификации токарного оборудования по  металлу станки делятся по массе:

  • 1 группа – лёгкие, весом до 1 тонны;
  • 2 группа – средние, вес которых не превышает 10 тонн,
  • 3 группа – тяжёлые. Эта группа имеет деление.
    • Крупные – от 10 до 30 тонн;
    • Тяжёлые – от 30 до 100 тонн;
  • уникальные, свыше 100 тонн весом.

Любое оборудование по металлу может быть оснащёно ЧПУ.
Вторым критерием деления оборудования служит автоматическое, полуавтоматическое или ручное управление станком. При ручном управлении включение, остановка, подвод инструмента, регулировка подач и скоростей, установка деталей и их снятие с рабочей поверхности производится токарем.

Классификация фрезерных станков

Полуавтоматический настраивается на определённый цикл обработки. Рабочему остаётся установить заготовку, закрепить её и нажать кнопку запуска. После отработанного цикла вращающийся шпиндель автоматически остановится. Токарю необходимо будет снять готовую деталь, вставить следующую заготовку, и вновь запустить станок.

При работе на автоматическом оборудовании, токарю достаётся роль наблюдателя и отладчика оборудования. ЧПУ для станков может быть разным, но все процессы по изготовлению деталей происходят без непосредственного участия оператора.

Влияет на столбец, в который распределено оборудование в классификационной таблице расположение шпинделя, его положение отражено в названии и маркировке – наклонные, вертикальные, горизонтальные.

Деление на подгруппы происходит по параметрам обработки в плоскости 2 или 4-координатном режиме. Также отражается на положении в таблице и его способность по обработке одной или нескольких деталей одновременно. Присутствие в конструкции станка ЧПУ не имеет значения на подгруппу в классификационной таблице.

Многоинструментальные горизонтально-фрезерные имеют несколько резцов, одновременно обрабатывающих поверхность одной детали с разных сторон, а многопозиционные производят обработку сразу нескольких заготовок. Оба типа оборудования более продуктивно работают с ЧПУ.

Применение

На горизонтально-фрезерном оборудовании по металлу делаются в заготовках шпоночные канавки. Они могут делаться несколькими способами в зависимости от используемого  инструмента на разном оборудовании – вертикально-фрезерных станках или оборудовании общего назначения, используемого для проведения разноплановых работ по металлу.

Обработка шлицевых поверхностей

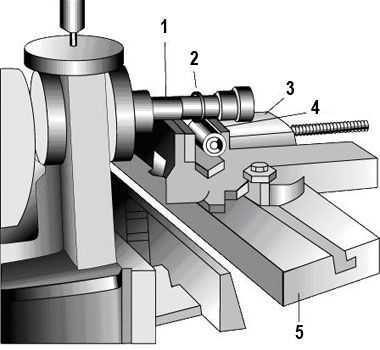

Фрезерование шлицевого вала
Нарезка шлиц на валу

Шлицы на валах диаметром до 100 мм делаются за один цикл фрезерования. На более широких валах эта операция может проводиться в два захода. Для чернового фрезерования необходимы делительные механизмы. Они есть на горизонтально-фрезерных, что делает это оборудование более удобным для обработки валов с большим диаметром.

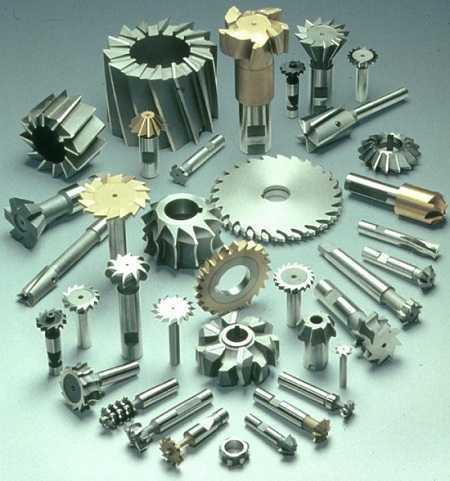

Выбор фрезы для выполнения работ

Продольное фрезерование могут вести многошпиндельные горизонтально-фрезерные станки по металлу с использованием различных фрез, установленных в револьверную головку. При обработке металлических деталей несколькими различными фреза установка инструмента также может осуществляться в отправку, и далее в шпиндель.

Фрезерование дисковыми фрезами

Трёхсторонние дисковые фрезы используются для протачивания шпоночных сквозных пазов. Для достижения большей точности лучше сделать эту работу за один подход. При необходимости создания широкого паза в один приём провести эту операцию сложно. Второй, чистовой проход будет сделан фрезой с большим диаметром. Надёжным будет крепление фрезы при установке её в шпиндель с двумя опорами.

Существуют станки, предназначенные для работы только одним или несколькими видами фрез. Горизонтально-фрезерные, созданные для проведения работ дисковыми и цилиндрическими фрезами имеют дополнительную возможность использования торцевых фрез, что несколько увеличивает сферу, в которой применяется это оборудование.

Маркировка станков

Фрезерные станки часто имеет узкую специализацию, что отражается в маркировке. Первая цифра – это группа, к которой относится станок по классификационной таблице. 2 цифра обозначает тип оборудования:

  • 1 – вертикально-фрезерные консольные;
  • 2 – непрерывного действия – работающие на поток. Производят одинаковые детали.
  • 3 – копировальные работают по трафарету, закреплённому на станине над рабочей частью;
  • 4 – гравировальные;
  • 5 – вертикальные бесконсольные имеют крестовой стол;
  • 6 – продольно-фрезерные не отличаются широким спектром возможностей, используются в массовом производстве;
  • 7 – широкоуниверсальные имеют массу возможностей, что делает их прекрасным оборудованием для мастерских и мелкооптового штучного производства;
  • 8 – консольно-горизонтальные;
  • 9 – разные.

Классификация станков

Третья, а иногда и четвёртая цифры обозначают габариты. Буква, стоящая между  1 и 2 цифрами говорит о том, что это модернизированная модель. Если буква находится в конце маркировки, то она указывает на характеристику модернизации базовой модели. Буквы П, В, А, С – указывают на класс точности. Ш указывает на широкую универсальность модели, имеющего в дополнении к горизонтально расположенному шпинделю, хобот с вертикальной головкой. Г указывает на то, что это станок относится к горизонтально-фрезерным.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Универсальные фрезерные станки


Универсальные фрезерные станки

Универсальный фрезерный станок предназначен для выполнения металлообрабатывающих работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами, а также сверлами. Применяется для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

- читать далее >

Сортировать по:  Возрастанию цены ↑ Убыванию цены ↓ Популярности

Показывать по:  20 50 100

Сортировать по:  Возрастанию цены ↑ Убыванию цены ↓ Популярности

Показывать по:  20 50 100

Технологические возможности универсальных фрезерных станков по металлу могут быть расширены с использованием вертикальной головки, универсальной головки, универсального делительного аппарата, круглого делительного стола, долбежной головки, устройства для нарезания гребенок и других приборов и приспособлений

Характеристика оборудования

На станке можно обрабатывать вертикальные и горизонтальные фасонные и винтовые поверхности, пазы и углы. Фрезерование деталей, требующих периодического деления или винтового движения, выполняют с использованием специальных приспособлений.

Все основные узлы станка смонтированы на станине. Также внутри нее размещены шпиндельный узел и коробка скоростей. Консоль с коробкой подач перемещается по вертикальным направляющим. По направляющим консоли движутся салазки с поворотным устройством, которое несет продольный стол и позволяет поворачивать стол вокруг вертикальной оси на 45° в обе стороны, благодаря чему он может перемещаться в горизонтальной плоскости под разными углами к оси шпинделя. Оправку с инструментом поддерживает хобот с серьгами.

Производители выпускают оборудование разного размера, мощности и, соответственно, назначения: от настольных фрезерных станков по металлу до профессиональных высокопроизводительных машин для продолжительной напряженной работы. При выборе и покупке универсального фрезерного станка необходимо обращать внимание на его следующие важные характеристики:

Характеристика Значение
Мощность кВт
Параметры рабочей зоны мм
Размеры рабочего стола мм
Перемещение стола по оси X/Y/Z мм
Диапазон поворота стола град
Максимальный диаметр сверления мм
Максимальный диаметр концевой фрезы мм
Максимальный диаметр торцевой фрезы мм
Расстояние до шпинделя мм
Рабочий ход шпинделя мм
Число оборотов шпинделя об/мин
Конус шпинделя ISO (DIN)
Размеры станка мм
Вес кг

Стоимость и заказ станка

Компания «РуСтан» предлагает купить станочное оборудование и комплектующие по выгодной цене. Напоминаем, при заказе действует гибкая система скидок! Доставка в Москве и по России, возможен самовывоз.

Звоните и покупайте универсальные фрезерные станки по металлу по низкой цене по телефону +7 (495) 249-49-90!

rustan.ru

Как подобрать широкоуниверсальный (универсальный) фрезерный станок?

Универсальный фрезерный станок – наиболее распространенное оборудование как в частных мастерских, так и на больших предприятиях. Он может выполнять работы как по металлу, так и по дереву.

Универсальный фрезерный станок FU 321M

В сферу его функций входит внутренняя и наружная обработка деталей, нарезка зубцов, фасок, канавок, резьбы и прочего.

Для чего применяют?

Ни одно предприятие, которое производит работы по дереву или металлу, будь то домашняя мастерская или большой завод, не обходится без фрезерных станков.

Главная конструктивная особенность данного агрегата – подвижная фреза – режущий инструмент, с помощью которого выполняются практически любые работы по обработке металлических или по дереву.

С их помощью обрабатывают фасочные и плоские заготовки, тела вращения, зубчатые колеса и много другое.

Основное движение режущего инструмента – вращение. Однако, кроме этого, фреза, вместе с фиксирующим шпинделем движется по оси вверх-вниз для замены режущего инструмента и подвода к обрабатываемой поверхности.

Кроме этого рабочий стол, по салазкам с закрепленной на нем деталью, должен перемешаться по плоскости и под углом к режущему инструменту.

Читайте также: особенности поворотных столов для фрезерных станков и «Как работают координатно-сверлильные станки с ЧПУ?».

Обработка деревянной заготовки на фрезерном станке с ЧПУ

к меню ↑
Виды фрезерных станков

Фрезерные станки по дереву и металлу на отечественном рынке представлены девятью модификациями.

Читайте также: устройство горизонтально-фрезерного станка с ЧПУ.

Их различают по назначению и конструктивным особенностям.

  • универсальный фрезерный аппарат. Агрегат оснащен горизонтально расположенным неподвижным шпинделем. Используют для обработки небольших деталей в частном и промышленном производстве. Работы могут производиться цилиндрическими, угловыми, дисковыми, фасочными, торцевыми, концевыми фрезами по фрезерованию вертикальных и горизонтальных, фасочных и винтовых поверхностей, нарезки углов и пазов. Стол данного агрегата по салазкам может двигаться в разные стороны и поворачиваться под углом 45 градусов в любом направлении;
  • горизонтально-фрезерный. Его единственное отличие от универсального агрегата в том, что стол не имеет поворотного устройства. То есть стол может двигаться либо горизонтально, либо вертикально вместе с салазками;
  • вертикально-фрезерный. Конструктивная особенность – вертикальное крепление шпинделя и фрезы;
  • широкоуниверсальные фрезерные станки. Конструктивная особенность данного оборудования – наличие второй шпиндельной головки на выдвижном хоботе. Работы по фрезерованию можно выполнять двумя фрезами одновременно или по отдельности. Для удобства работ, на выдвижной шпиндель могут устанавливаться резаки для нарезки резьбы или сверла. Поскольку выдвижная шпиндельная головка может двигаться в любом направлении относительно обрабатываемой детали, агрегаты незаменимы при работе с нестандартными сложными элементами;
  • бесконсольные фрезерные станки. Фреза такого агрегата может перемещаться только вертикально, а стол выполнять движения только продольно или поперечно, относительно шпинделя;

Читайте также: возможности горизонтально-фрезерного станка модели «6Р82».

Широкоуниверсальный фрезерный станок

  • продольные станки. Данное устройство получило свое название от особенностей рабочей поверхности. Стол такого агрегата может двигаться только в продольном направлении. Может быть оборудован одной или двумя стойками для крепления шпинделей, которые, в свою очередь, могут перемещаться как продольно, так и поперечно;
  • копировальные фрезерные станки по металлу и дереву. Наиболее дорогое и современное оборудование. Управление станком производится с помощью программного обеспечения. Образец детали «ощупывается» специальным копировальным инструментом, а затем, исходя из полученных данных, станок сам контролирует движение шпинделя с фрезой и перемещает рабочий стол с деталью;
  • шпоночные станки. Стол данного агрегата располагается горизонтально, шпиндель – вертикально. Особенность – наличие автоматизированных рабочих циклов;
  • карусельные станки по металлу и дереву. Шпиндель в данной модели так же располагается вертикально, однако их конструктивной особенностью является постоянно вращающийся стол, который позволяет непрерывно работать с деталью.

к меню ↑

Конструкция агрегата

Широкоуниверсальные фрезерные аппараты по дереву или металлу, в зависимости от модели, марки и сферы применения, могут иметь некоторые конструктивные особенности.

Основные узлы фрезерного станка с ЧПУ

Однако их базовая комплектация всегда одинакова. Любой фрезерный станок включает в себя следующие элементы:

  1. Станина. Неподвижный элемент агрегата, к которому крепятся остальные элементы. Базовая часть должна быть максимально прочно закреплена к полу во избежание возникновения шата или вибраций. Устойчивость станины – главное условие качественной обработки деталей.
  2. Рабочий стол. Подвижная часть агрегата, на которой закрепляется обрабатываемая деталь. Стол может иметь горизонтальное поперечное или продольное движение или быть оборотным.
  3. Салазки. Направляющие, по которым движется рабочий стол.
  4. Хобот. Часть станины, на которой закрепляется шпиндель с фрезой. В нем находятся механизмы не только удерживающие шпиндель, но и приводящие режущий инструмент в действие.
  5. Шпиндель. Вращающаяся часть механизма, к которой крепится фреза. От жесткости самого шпинделя и его крепления зависит точность выполнения фрезерных работ по дереву или металлу.
  6. Конус Морзе. Конусная оправа расположенная на рабочем торце шпинделя, на которой, с помощью гаек и колец крепятся фрезы.
  7. Двигатель. Все станки оснащены электрическим двухфазным или, чаще, трехфазным двигателем. С его помощью фрезе передается крутящийся момент.
  8. Блок управления. Блок управления может быть механическим или электронным (станки с ЧПУ). Главная его задача – регулировка скорости вращения шпинделя.

Читайте также: как работает фрезерно-гравировальный станок с ЧПУ?

Кроме всего выше перечисленного, станки часто оснащаются системой подачи охлаждающей жидкости и пылеотсосами.

Множество видов фрез по металлу для станка

к меню ↑
Требования к фрезерным станкам

Читайте также: «Как выполнить сборку фрезерного станка по дереву своими руками?» и «Станки Кратон — обзор модельного ряда».

При выборе фрезерного станка как для бытового, так и для промышленного применения, мастер всегда выдвигает жесткие требования к агрегату.

  1. Жесткая и виброустойчивая станина. Малейшие вибрации или прогибы базовой части могут привести к неправильной обработке или порче детали. Поэтому на данный пункт нужно обращать особое внимание.
  2. Удобство замены фрез. В процессе работы универсальный фрезерный станок по металлу или дереву может требовать частой замены режущих элементов. Поэтому, немаловажным параметром является удобство и быстрота смены фрезы.
  3. Комплектация дополнительным оборудованием или возможность его установки в будущем. Любой мастер старается сохранять порядок на рабочем месте. Да и дышать стружкой при работе по металлу или дереву вряд ли кому-то понравится. Поэтому немаловажным параметром является оснащение агрегата пылеотсосом.

к меню ↑

Принцип работы

Перед началом работы по металлу или дереву необходимо убедиться в полной исправности агрегата, а так же надеть спецовку во избежание травматизма.

  1. Обрабатываемая деталь закрепляется на рабочем столе.
  2. На конус Морзе с помощью колец и гаек крепится нужный режущий инструмент.
  3. Включаем аппарат и устанавливаем нужную скорость вращения шпинделя.
  4. После того, как двигатель придаст крутящийся момент фрезе, можно подводить ее к детали и начинать обработку по металлу или дереву.
  5. При необходимости, в процессе работы над одной деталью можно производить несколько смен фрезы.

Читайте также о принципах работы фальцепрокатного станка.

к меню ↑

Универсальный фрезерный станок FHV50PD (видео)

 Главная страница » Фрезерные

ostanke.ru

Универсальные фрезерные станки по металлу

На сайте Станкофф.RU вы можете купить широкоуниверсальные фрезерные станки по металлу ведущих производителей. В наличии и под заказ более 5 моделей универсально-фрезерных станков по металлу по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Преимущества универсальных фрезерных станков

Первое, на что мы обратим внимание — это главный и неоспоримый плюс, которым обладают универсальные станки для фрезерования: наличие двух независимых шпинделей.

  • Стационарный горизонтальный. Ни одна из существующих на сегодня моделей фрезеров не способна похвастаться таким приспособлением. Почему это так важно? Все очень просто! Наличие подобного посадочного места для инструмента, позволяет использовать практически любые фрезы: дисковые, угловые, концевые, фасонные и торцевые. А значит, количество технологических операций, которые способны выполнять универсально-фрезерные станки по металлу, на порядок выше, чем у их собратьев.
  • Подвижной шпиндель, устроенный на подвесной консоли. Способности, которыми обладает это приспособление, просто поражают. Во-первых, благодаря своему динамическому строению шпиндель с закреплённым в нём инструментом может принимать абсолютно любой угол наклона по отношению к обрабатываемой детали в пределах вертикальной плоскости. Максимальный вылет инструмента 90° C любой стороны. Во-вторых, широкоуниверсальные станки, оснащённые двумя шпинделями и системой числового программного управления, способны выполнять работы сразу двумя операционными узлами.

Единственным минусом универсально-фрезерных станков является неповоротный стол. В отличие от всех других моделей фрезеров, на этой машине операционная площадь имеет жёсткую фиксацию. Единственные плоскости, в которых он может двигаться — горизонтальная и вертикальная. Но это почти незаметно благодаря тому, что универсальные станки оснащены подвижными шпинделями.

Для удобства работы токаря-фрезеровщика машина оснащена продольной и поперечной механической подачей операционного стола. Длина продольного и поперечного перемещения рабочей плоскости зависит от марки выбранной модели, так как на каждом фрезерном станке существуют свои ограничения на размеры обрабатываемых деталей. По стандарту промышленные устройства для фрезерной обработки металлических заготовок оснащаются столами от 220 мм в ширину и 750 мм в длину.

Применяются широкоуниверсальные аппараты для всех видов фрезерных работ, зенкировочных операций, сверления и расточки отверстий. А иногда даже в качестве строгального станка. Согласитесь, не каждый промышленный аппарат способен похвастаться такой функциональностью. И это, пожалуй, главная причина, по которой купить универсально-фрезерный станок — мудрое и практичное решение. Окупаемость таких вложений составляет два-три года при средней загруженности цеха.

www.stankoff.ru

Устройство и принцип работы фрезерного станка

Фрезерной станок представляет собой один из самых распространённых подвидов оборудования для обработки различных металлических заготовок и деталей. Основной частью станка является фреза – режущий инструмент с несколькими лезвиями, закреплённый на шпинделе. В универсальных фрезерных станках шпиндель располагается под углом 90° к заготовке, однако другие модели (например, широкоуниверсальный станок) имеют дополнительную шпиндельную головку на выдвижной конструкции, позволяющей менять угол наклона фрезы.

Основные виды фрезерных станков

Фрезерные работы по металлу востребованы во многих областях современной промышленности, в связи с чем на рынке представлен широкий спектр модификаций фрезерных станков различной конструкции.

  • Универсальные фрезерные станки – оборудованы неподвижным горизонтальным шпинделем и поворотным столом;
  • Широкоуниверсальные фрезерные станки – по сравнению с универсальными станками дополнительно оснащены приставным шпинделем, который может поворачиваться вокруг горизонтальной и вертикальной оси;
  • Горизонтальные фрезерные станки – имеют горизонтальный шпиндель и консоль, которая может перемещаться перпендикулярно шпинделю в нескольких направлениях. Используются для работы с изделиями среднего веса и небольшого размера;
  • Вертикальные фрезерные станки – в данных моделях шпиндель и фреза располагаются вертикально и могут поворачиваться вокруг своей оси. Рабочая консоль может двигаться как перпендикулярно к режущему инструменту, так и вертикально;
  • Бесконсольные фрезерные станки – оборудованы шпинделем со фрезой, которые перемещаются только вертикально, и столом, который может двигаться лишь в продольном и поперечном направлениях;
  • Продольные фрезерные станки. Изготовляются в двух- и одностоечном вариантах, могут быть оборудованы двумя вертикальными и двумя горизонтальным фрезами. Стол продольных станков может двигаться только в продольном направлении, шпиндели двигаются как вертикально, так и поперечно;
  • Копировальные фрезерные станки – наиболее современные модели, траектория движения и скорость перемещения шпинделя и стола контролируются за счёт программного управления, для копирования образец детали ощупывается специальным копировальным инструментом;
  • Шпоночные фрезерные станки – характеризуются наличием автоматизированного рабочего цикла и оснащены двигающимся в продольном направлении столом и вертикальным шпинделем, способным совершать так называемые планетарные движения заданного диаметра;
  • Карусельные фрезерные станки – оборудованы вертикальными шпинделями с фрезами и непрерывно вращающимся круглым столом, позволяющим не прерывать работу над деталью;
  • Обрабатывающие центры – сочетают функционал токарного и фрезерного станков, позволяя в короткий срок осуществлять комплексные токарно-фрезерные работы над металлическими деталями и изделиями сложной конфигурации.
Основные конструктивные элементы горизонтально-фрезерного станка: 1 – оправка; 2 – фреза; 3 – тиски; 4 – деталь; 5 – стол Устройство горизонтально-фрезерного станка: 1 – фундаментная плита; 2 – станина; 3 – консоль; 4 – салазки; 5 – стол; 6 – хобот; 7 – оправка с фрезой

Общий принцип работы универсального фрезерного станка

Основой фрезерного станка является станина – устойчивая база, на которой закрепляются прочие части устройства. Внутри станины располагаются коробка скоростей и полый вал шпиндельного механизма. Фреза станка поддерживается при помощи “хобота” – специальной конструкции с подвесками.

В процессе работы консоль с коробкой подач движется по вертикальным направляющим станины. В это же время салазки с поворотным механизмом, несущим продольный стол, перемещаются в поперечном направлении по направляющим консоли. Стол может поворачиваться вокруг вертикальной оси и таким образом менять своё положение и в горизонтальной плоскости (по отношению к оси шпинделя).

После запуска двигателя станка при помощи коробки передач крутящий момент передаётся на шпиндель. На переднем торце шпинделя монтируется фрезерная оправка, обычно представляющая собой так называемый конус Морзе – стержень конической формы, на котором с помощью колец и гаек фиксируется режущий инструмент (фреза). У моделей станков с расширенным функционалом шпиндельных головок может быть несколько – как правило, дополнительная головка более подвижна и может работать как отдельно, так и параллельно с основной, осуществляя фрезеровку изделий сложной конфигурации, а также такие виды работ, как сверление, растачивание и пр.

Устройство вертикально-фрезерного станка: 1 — фреза; 2 — шпиндель; 3 — хобот; 4 — станина; 5 — стол; 6 — салазки; 7 — консоль; 8 — фундаментная плита; 9 — панель запуска шпинделя; 10 — регулировка передач шпинделя; 11 — регулировка скорости вращения шпинделя; 12 — подача СОЖ; 13 — продольное перемещение стола; 14,15,16 — ускоренные перемещения стола;

17 — поперечное перемещение стола

Особенности фрезерных станков с ЧПУ

Главное отличие современного оборудования с ЧПУ от стандартных станков – автоматизация управления скоростью фрезы и перемещением стола в процессе обработки детали. На предприятиях, осуществляющий серийных выпуск деталей со сложной криволинейной поверхностью (лопасти воздушных винтов, лопатки самолётных турбин) используются станки ЧПУ со шпинделем на отдельных салазках, позволяющих режущему инструменту самостоятельно двигаться вертикально и вокруг своей оси.

Отдельный класс также представляют собой копировальные фрезерные станки с ЧПУ, которые задействуются для обработки деталей сложной конфигурации (матриц для штамповки листовых изделий из металла, форм для литья и др.). Подобные модели оборудованы специальным щупом-индикатором, который изучает фигурный профиль детали-образца и передаёт полученные данные через рабочую фрезу для создания аналогичного изделия.

promkor-pk.ru

i-perf.ru

Вертикальный фрезерный станок - устройство и применение

Вертикально-фрезерный станок – весьма популярная техника, которая нашла применение в машиностроительной отрасли. Главной особенностью оборудования является то, что оно позволяет изготавливать сложнопрофильные детали, такие как штампы, копиры и прочее.

Все функции, возлагаемые на вертикальный фрезерный станок, можно разделить на сверление, фрезеровку и расточку. Точность выполнения задачи на таком оборудовании достаточно высока. При этом достойная производительность техники также не подвергается сомнениям. Станки вертикального типа, как правило, отличает высокая мощность привода, которая в сочетании с твердосплавным инструментом создают очень продуктивный тандем.

Среди конструктивных особенностей подобных агрегатов специалисты отмечают наличие так называемой делительной головки, которая используется для поворота заготовки на необходимый угол. Кроме того, вращение детали облегчает обработку винтовых канавок, что также очень важно для повышения производительности труда.

Вертикальный фрезерный станок рассчитан на обработку металлических конструкций самыми разными фрезами и сверлами. Техника может быть использована для обработки любых плоскостей, разного рода спиралей, пресс-форм. При этом, как правило, такие станки рассчитаны на обработку деталей из цветных и черных металлов, а также из сплавов, что их делает многофункциональным широкопрофильным оборудованием.

Вертикальный станок отличает отсутствие так называемой консоли. Стол движется по специальным направляющим станины фундамента, что гарантирует предельную жесткость оборудования. Разумеется, это отражается на точности обработки заготовок, если сравнивать с альтернативными типами фрезерных станков. С деталями больших габаритов и массы такая техника также справляет без особых проблем.

В конструкции вертикально-фрезерного станка шпиндельная головка выступает в роли коробки скоростей, что можно расценивать как дополнительную особенность. Головка перемещается в вертикальном направлении вдоль направляющих стойки. По оси можно перемещать также шпиндель с гильзой.

Мастера, желающего обзавестись такой техникой, несомненно, порадует тот факт, что ее функционал можно расширить с помощью дополнительных комплектующих, таких как вертикальная или универсальная головка, круглый делительный стол, устройства нарезания гребенок и прочих опций. Таким образом, приобретая подобный агрегат, при необходимости список выполняемых им задач можно расширить.

Технические параметры

Чтобы четко понимать, каким требованиям отвечает конкретный станок, важно иметь представление о его основных параметрах. На сегодняшний день ассортимент подобной техники поистине огромен. Компании выпускают оборудование в самых различных размерах и с разными показателями мощности. На рынке представлены и настольные агрегаты, ориентированные на бытовую эксплуатацию, и профессиональные фрезерные машины, способные функционировать в жестких производственных условиях.

Мастер, подбирая для себя идеальный агрегат, должен ориентироваться на такие ключевые характеристики, как:

  • Мощность – это, пожалуй, главный параметр, который дает представление не только о производительности техники, но также о сфере ее использования.
  • Характеристики рабочего пространства. Сюда можно отнести габариты рабочего стола, расстояние от шпинделя, ход шпинделя и прочие параметры.
  • Число оборотов шпинделя – характеристика, которая ярко демонстрирует скорость обработки детали и определяет вариант оснастки.

На сегодняшний день выделяют 3 основных типа универсальных вертикально-фрезерных станков в зависимости от типа управления. Ручные станки – наиболее «древние», но незаменимые в небольших цехах агрегаты. Техника с автоматическим управлением или с числовым программным управлением – это уже более сложные конструкции, требующие должного уровня квалификации для эффективной работы на них. Особенно это касается машин с ЧПУ.



Рассмотрим одни из популярных моделей, чтобы понять, какие варианты техники сегодня потенциально доступны мастеру.

Фрезерный станок 6К11

Этот агрегат рассчитан на выполнение основных работ, таких как фрезерование, сверления, растачивания отверстий и прочих. Техника ориентирована на работу с металлами и пластиком.

Этот поистине универсальный вертикально-фрезерный станок способен эксплуатироваться как в условиях мелкого производства, так и в качестве ключевого оборудования на крупномасштабных промышленных объектах. Конструкцией предусмотрен особый механизм зажима инструмента, что заметно расширяет возможности оборудования.

Немного о параметрах 6К11. Габариты его рабочего места составляют 250х1000 миллиметров. Ход стола – 710, 250 и 400 миллиметров (продольный, поперечный и вертикальный соответственно). Мощность мотора вертикального шпинделя составляет 5.5 кВт, а мотора подач – 1.5 кВт. Габариты агрегата довольно скромны – всего 2135х1725х2290 миллиметров. А масса модели достигает 2350 кг.

Фрезерный станок ВМ127М

Этот агрегат рассчитан на работу с металлическими заготовками как в условиях мелкого, так и в масштабах серийного производства. Среди особенностей этой модели можно отметить мощный мотор и идеально подобранные передаточные отношения. Это позволяет подбирать идеальный формат обработки конкретной детали с максимальным задействованием возможностей инструмента.

Универсальный вертикально-фрезерный станок ВМ127М способен функционировать в автоматическом режиме, что дает возможность объединения нескольких станков в многостаночную систему под управлением одного мастера. Легкость обслуживания и настройки работы агрегатов под нужды специалиста также станет немалозначительным «за» в пользу ВМ127М.

Габариты рабочего стола станка составляют 400х1600 миллиметров. Мощность привода достигает 11 кВт, чего более чем достаточно для эффективной обработки деталей с высокими показателями производительности. Масса станка – чуть менее 5 тонн, а его габариты — 2560х2260х2500 миллиметров.

Выводы

Вертикально-фрезерные станки способны стать универсальными помощниками в любом цеху. Функциональность, надежность и выносливость – их главные плюсы. А многообразие моделей, представленных в наши дни, заметно облегчает выбор подходящей по всем параметрам техники. Сегодня можно точно утверждать то, что опытный мастер с легкостью найдет нужный ему агрегат.

Рекомендуем почитать

prostostanok.ru
