Фрезерный станок что такое


Фрезерный станок — это… Что такое Фрезерный станок?

        в металлообработке, Металлорежущий станок для обработки резанием при помощи фрезы (См. Фреза), наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, поверхностей тел вращения, резьб, зубьев зубчатых колёс и т.п.

         Принцип фрезерования, по-видимому, зародился в Европе в 16 в. — Леонардо да Винчи дал эскиз прототипа фрезы в виде вращающегося круглого напильника. Известен станок с вращающимся напильником, построенный в Пекине в 1665. Прототипы современных Ф. с. появились в 19 в.: консольный в 1835, универсальный в 1862, продольный в 1884. В дальнейшем конструкции Ф. с. быстро развивались, типы их дифференцировались.

         По назначению Ф. с. разделяют на универсально-, горизонтально-, вертикально-, продольно-, копировально-, резьбо-, шпоночно-, карусельно-, барабанно-фрезерные и др. По конструкции Ф. с. могут быть консольные и бесконсольные. Главное движение у Ф. с. (вращательное) осуществляется фрезой, движение подачи (поступательное) — заготовкой; в некоторых случаях (например, при обработке крупных изделий) движение подачи может сообщаться фрезе.

         Универсально-фрезерный станок (рис., а) консольной конструкции характеризуется горизонтальным расположением оси шпинделя, имеет хобот с подвеской для крепления оправки фрезы и предназначен для работы с разными типами фрез. Станок имеет поворотный (в горизонтальной плоскости) стол, что позволяет фрезеровать винтовые канавки; стол может перемещаться в продольном, поперечном и вертикальном направлениях. Горизонтально-фрезерный станок аналогичен универсально-фрезерному, но его стол не имеет возможности поворачиваться. Вертикально-фрезерный станок (рис., б) по конструкции близок к горизонтально- и универсально-фрезерным станкам, но отличается от них вертикальным расположением оси шпинделя. Продольно-фрезерный станок (рис., в) предназначен для обработки различных плоскостей у крупногабаритных заготовок (или их групп), установленных в многоместных приспособлениях на столе станка, главным образом торцовыми фрезами. На вертикальных стойках станка, смонтированных на станине, расположены боковые фрезерные головки, а также поперечина с вертикальными фрезерными головками. Каждая головка имеет индивидуальный привод вращения шпинделя; оси шпинделей могут перемещаться в горизонтальной и вертикальной плоскостях, а также устанавливаться под углом. Продольную подачу имеет стол, поперечную — вертикальные фрезерные головки, а вертикальную — боковые. Все фрезерные головки имеют общий привод подач. Шпоночно-фрезерный станок используется для фрезерования шпоночных пазов (по замкнутому полуавтоматическому циклу движений) вращающейся шпоночной фрезой (вертикальная подача на глубину паза, затем прямолинейная горизонтальная подача вдоль оси паза и обратная горизонтальная подача в конце хода). Эти станки бывают одно- и многошпиндельные. Карусельно-фрезерный станок служит для непрерывного фрезерования плоскостей литых, кованых и штампованных заготовок торцовыми фрезами. Стол станка имеет круговую подачу. Барабанно-фрезерный станок предназначен для одновременной обработки двух торцовых поверхностей заготовок (шатунов, валов, вилок и т.п.), а также фрезерования пазов (см. также статьи Зубообрабатывающий станок, Копировально-фрезерный станок, Резьбофрезерный станок).

         В промышленности находят всё более широкое применение различные типы Ф. с. с программным управлением. В этих станках движение по каждой из трёх координат станка управляется сигналами, записанными на двух дорожках магнитной ленты. Сигналы, возникающие в обмотках шести катушек магнитной головки через усилители, формирователи импульсов и узел распределения импульсов, подаются на тяговые двигатели, а затем через соответствующие гидроусилители на ходовые винты подач станка.

         Лит. см. при от. Металлорежущий станок.

         Д. Л. Юдин.

         Ф. с. в деревообработке имеет вращающийся вертикальный шпиндель, на котором укрепляется фреза, и применяется для плоскостной, профильной и фасонной обработки резанием заготовок. Различают Ф. с. простые (одно- или двухшпиндельные), карусельного типа и копировальные. Одношпиндельные Ф. с. имеют станину со столом и шпиндель, укрепленный на подвижном суппорте. Обработка заготовок осуществляется при помощи направляющих линеек. В двухшпиндельном Ф. с. шпиндели вращаются в противоположные стороны, что облегчает обработку заготовок криволинейной формы и уменьшает вероятность возникновения сколов и задиров. Для плоского и фигурного фрезерования используют Ф. с. карусельного типа с вращающимся столом, на котором укрепляются заготовки. Копировальный Ф. с. снабжен устройством для работы по копиру (шаблону) и служит для производства мелких, точных и скульптурных работ.

         Лит. см. при ст. Деревообрабатывающий станок.

         Н. К. Якунин.

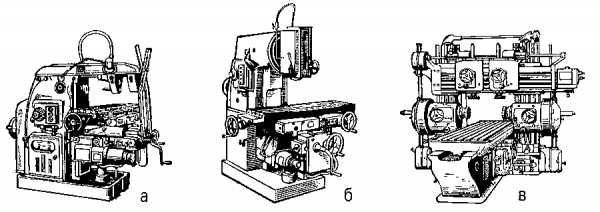

        Основные типы фрезерных станков: а — универсально-фрезерный; б — вертикально-фрезерный; в — продольно-фрезерный.

dic.academic.ru

Фрезерование — это обработка материалов, и что такое фрезеровка лазером

Фрезерование – это вид обработки деталей с помощью фрез вручную или на станке.

В наше время фрезеровка имеет такое же распространение, как токарная обработка детали либо сверление.

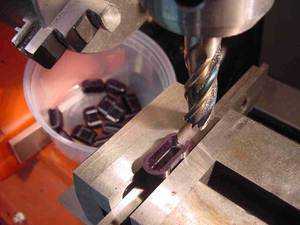

Процесс фрезерования заготовки, выполненной из различного материала, заключается в обработке заготовки с помощью фрезы.

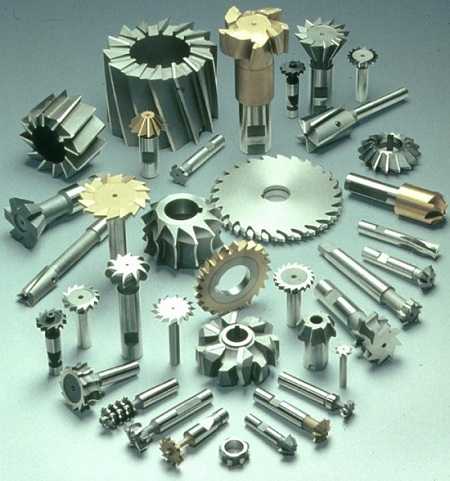

Фреза – это режущий инструмент, выполненный в виде зубчатого колеса, имеющего множество лезвий, который зажимается во фрезерном станке и, вращаясь с большой скоростью, снимает слои поверхности заготовки в нужном вам месте.

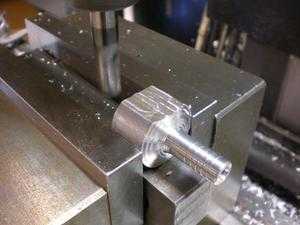

Обработка заготовки на станке

Раньше сам фрезерный станок работал лишь вручную, поэтому велик был процент брака.

С применением новых технологий и программирования появились новые фрезерные станки – с программным числовым управлением, использование которых облегчило и упростило работу фрезеровщиков.

Сейчас стал доступен и применен новый вид обработки – с помощью лазера, так на новых станках рабочий орган (фреза) полностью заменили на лазер. Лазер дает более точную обработку заготовки и соответственно меньший процент брака.

Лазерная обработка поверхности заготовки позволила совместить в один процесс обработку на токарном и фрезерном станках, и теперь появился новый термин «фрезерно-токарная обработка материала».

Классификация фрезерных работ

Четкого разделения этого вида обработки нет из-за того, что выполняемые вами работы очень разнообразны.

Существует разделение по типу станка:

  1. Лазерная обработка.
  2. Фрезерная механическая обработка.

Из основных видов можно указать следующие:

  • по расположению на станине обрабатываемой заготовки – вертикальная, горизонтальная фрезеровка и фрезерование под определенным углом;
  • по виду применяемой фрезы – концевая, торцевая, фасонная, периферийная;
  • по направлению вращения режущего инструмента относительно движения заготовки – встречная или попутная.

Последний тип классификации используется для обработки больших заготовок, когда первичное фрезерование детали выполняется встречным видом обработки, а для окончательной доводки применяется попутный вид.

Технология процесса фрезеровки

В зависимости от типа станка, сложности обрабатываемой заготовки, материала применяемой детали различается и сама технология, по которой происходит фрезерная обработка.

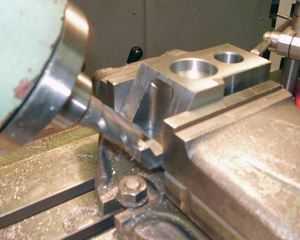

Технология процесса фрезеровки на обычном станке

Вначале фрезеровщик производит подбор фрезы, которая надежно крепится на шпинделе фрезерного станка.

Обработка заготовки начинается с подготовки:

  • включается небольшое вращение шпинделя, при этом деталь подводится к самой фрезе до наименьшего соприкосновения с ней;
  • станина стола с закрепленной заготовкой отводится и вращающийся шпиндель останавливается;
  • устанавливается необходимая глубина резки детали;
  • включается вращение фрезы;
  • станину стола с обрабатываемой деталью вручную перемещают до соприкосновения с вращающейся фрезой.

Фрезеровщику для работы над одной заготовкой необходим набор фрез, это позволяет увеличить производительность выполняемой им операции.

Размеры рабочего инструмента (фрез) выбираются, исходя из необходимого стандарта точности, так, для чернового вида фрезеровки необходимо достичь одиннадцатого или двенадцатого квалитета точности, а при заключительном этапе фрезеровки – 8 или 9.

В особых случаях согласно заданию точность размера может соответствовать 7 или 8 квалитетам.

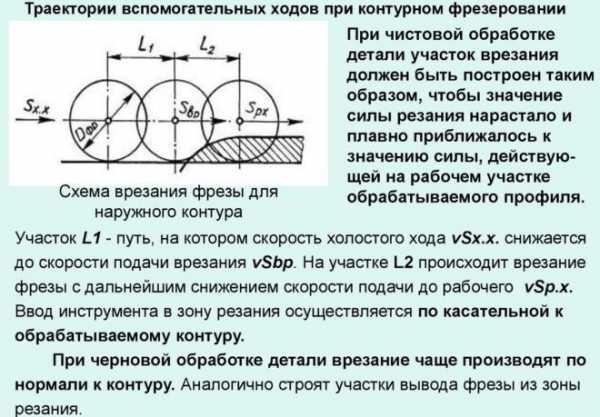

Фрезерная обработка на станке с числовым программным управлением (ЧПУ)

Фрезерование с применением ЧПУ начало внедряться в производство не так давно, ее родоначальником можно считать систему рычагов, которая использовалась на обычных фрезерных станках.

С развитием электроники и вычислительной техники управление фрезерным станком было отдано компьютеру. Так фрезеровщик стал оператором ЧПУ, а для его взаимодействия со станком были написаны программы.

Обработка материала на станке ЧПУ позволяет увеличить точность, увеличить производительность, снизить процент брака, а также наладить выпуск серийных деталей со сложной геометрической поверхностью в большом количестве.

Компьютер задает станку и количество оборотов шпинделя, и параметры его движения (линейные координаты и глубина фрезеровки).

Современные ЧПУ станки могут выполнять 3D фрезеровку – это обработка детали несколькими рабочими органами одновременно, при этом находясь в разных плоскостях.

Перед началом работы, оператор предварительно на компьютере строит 3D-модель детали, станок затем воспроизводит ее с максимальной точностью.

На станке с ЧПУ к квалификации фрезеровщика предъявляются совсем иные требования.

Лазерная обработка детали на станке с ЧПУ

В современной обработке детали лазером он применяется лишь на станке с ЧПУ.

Это оборудование самое дорогостоящее, цена за работу выше, чем на фрезерном обычном станке, но лазерная обработка детали позволяет получить максимальную точность, значительно снижая при этом время на изготовление единицы детали.

Лазерным ЧПУ станкам под силу как точное фрезерование обычного материала, так и изготовление сложных объемных геометрических деталей, исключение лишь только составляют сферообразные округлые конструкции.

Лазерное фрезерование заготовки может выполняться двумя вариантами:

  1. В нужном месте станок с помощью теплового лазера выжигает заготовку, по окончании процесса выжигания шлифуется кромка.
  2. Шлифовочный лазер, снимает понемногу слои материала детали, многократно проходя по одному и тому же месту.

Лазерная обработка заготовки оставляет верхний слой гладким, без заусениц, это позволяет не производить дополнительную операцию – шлифование уже готовой вашей детали.

Фрезерование деталей выполненных из титана

Титан, как материал для деталей, все чаще используют в аэрокосмической отрасли. Титан один из самых трудных материалов для металлообработки режущей фрезой, так как он обладает низкой теплопроводностью.

То есть вовремя процесса фрезерования титана лишь небольшая часть тепла уходит со снимаемой стружкой, а это вызывает хороший нагрев как деталей фрезерного станка, так и самой заготовки.

Несмотря на все трудности с фрезерованием титана, для качественной обработки материала фрезеровщики дают немного дельных советов:

  • максимально необходимо уменьшите площадь контакта заготовки из титана и фрезы;
  • тщательно нужно следить за фрезой, ее режущая кромка должна быть остротой;
  • применяйте фрезы с большим количеством зубьев;
  • придерживайтесь позиции «только тонкая стружка»;
  • начало фрезеровки производите по дуге;
  • в конце прохода фрезы снимите фаску под 45°;
  • применяйте фрезы с большим дополнительным задним углом;
  • скрупулёзно наблюдайте за осевой вашей глубиной;
  • если деталь тонкая необходимо уменьшить осевую глубину фрезерования;
  • выбирать необходимо фрезу, диаметр которой не более 70% от диаметра выбираемого паза;
  • для фрезеровки заготовки из титана необходимо применять высокоскоростные фрезы.

Цена на фрезеровочные работы во многом зависит от геометрии детали, вида фрезерного станка и материала вашей заготовки.

Фрезеровка материала должна производиться на исправном фрезерном оборудовании, специально прошедшем обучение персоналом.

Обращаясь за услугами фрезеровки, поинтересуйтесь, какие фрезерные станки использует фирма, уточните у знакомых или друзей репутацию исполнителя, тогда качество выполненной работы вас не разочарует, не покажется завышенной цена.

  • Автор: Александр Романович Чернышов
  • Распечатать

stanok.guru

Фрезерная группа станков — это… Что такое Фрезерная группа станков?

Вертикально-фрезерный обрабатывающий центр с открытым кожухом и инструментальным магазином.[1]

Фре́зерные станки́ — группа металлорежущих станков в классификации по виду обработки. Фрезерные станки предназначены для обработки с помощью фрезы плоских и фасонных поверхностей, тел вращения, зубчатых колёс и т. п. металлических и других заготовок . При этом фреза вместе со шпинделем фрезерного станка совершает вращательное (главное) движение, а заготовка, закреплённая на столе, совершает движение подачи прямолинейное или криволинейное. Управление может быть ручным, автоматизированным или осуществляться с помощью системы ЧПУ (CNC).

Металлорежущий инструмент фрезерной группы станков. Концевые фрезы.

Во фрезерных станках главным движением является вращение фрезы, а движение подачи — относительное перемещение заготовки и фрезы.

Вспомогательные движения необходимы в станке для подготовки процесса резания. К вспомогательным движениям относятся движения, связанные с настройкой и наладкой станка, его управлением, закреплением и освобождением детали и инструмента, подводом инструмента к обрабатываемым поверхностям и его отводом; движения приборов для автоматического контроля размеров и т. д. Вспомогательные движения можно выполнять на станках как автоматически так и вручную. На станках-автоматах все вспомогательные движения в определенной последовательности выполняются автоматически.

Виды фрезерных станков

  • горизонтально-фрезерные консольные станки (с горизонтальным шпинделем и консолью)
  • универсальные — с пово­ротным столом
  • широкоуниверсальные — с дополни­тельными фрезерными головками
  • вертикально-фрезерные станки (с вертикальным шпинделем) в том числе консольные
  • бесконсольные называемые также с крестовым столом
  • с передвижным порталом
  • широкоуниверсальные инструментальные станки — с верти­кальной рабочей плоскостью основного стола и поперечным дви­жением шпиндельных узлов
  • копировально-фрезерные станки
  • фрезерные станки непрерывного действия, в том числе карусельно-фрезерные
  • барабанно-фрезерные

Универсально-фрезерный станок имеет горизонтально расположенный шпиндель и предназначен для обработки фрезерованием разнообразных поверхностей на небольших и нетяжелых деталях в условиях единичного и серийного производства. Обработку ведут цилиндрическими, дисковыми, угловыми, концевыми, фасонными, торцовыми фрезами. На этом станке можно обрабатывать вертикальные и горизонтальные фасонные и винтовые поверхности, пазы и углы. Фрезерование деталей, требующих периодического деления или винтового движения, выполняют с использованием специальных делительных приспособлений.

На станине смонтированы все основные узлы станка. Внутри станины размещены шпиндельный узел и коробка скоростей. Для поддержания оправки с фрезой служит хобот с серьгами. По вертикальным направляющим станины перемещается консоль, несущая коробку подач. По направляющим консоли в поперечном направлении движутся салазки с поворотным устройством, которое несет продольный стол и позволяет поворачивать стол вокруг вертикальной оси на 45° в обе стороны, благодаря чему стол может перемещаться в горизонтальной плоскости под разными углами к оси шпинделя

Горизонтально-фрезерный станок отличается от универсально-фрезерного станка отсутствием поворотного устройства, то есть стол станка может перемещаться только перпендикулярно или вместе с салазками параллельно оси шпинделя.

Широкоуниверсальный фрезерный станок в отличие от горизонтально-фрезерного станка имеет ещё одну шпиндельную головку, смонтированную на выдвижном хоботе, которую можно поворачивать под любым углом в двух взаимно перпендикулярных плоскостях. Возможна раздельная и одновременная работа обоими шпинделями. Для большей универсальности станка на поворотной головке монтируют накладную фрезерную головку, которая позволяет обработать на станке детали сложной формы не только фрезерованием, но и сверлением, зенкерованием, растачиванием и т. д.

В некоторых станках этого типа отсутствует консоль, а вместо неё по вертикальным направляющим станины. перемещается каретка. Каретка имеет горизонтальные направляющие для салазок с вертикальной рабочей поверхностью и Т-образными пазами, на которых крепят стол, делительные и другие приспособления. Широкая универсальность станка позволяет использовать его в экспериментальных и инструментальных цехах для производства кондукторов, зажимных приспособлений всех типов, инструментов, штампов, пресс-форм и других деталей.

Вертикальный консольно-фрезерный станок в отличие от горизонтально-фрезерного имеет вертикально расположенный шпиндель, который в некоторых моделях станков допускает смещение вдоль своей оси и поворот вокруг горизонтальной оси, расширяя тем самым технологические возможности станка.

Вертикально- и горизонтально-фрезерные бесконсольные станки предназначены для обработки вертикальных, горизонтальных, наклонных поверхностей, пазов в крупногабаритных деталях. В отличие от консольно-фрезериых станков, в этих станках отсутствует консоль, а салазки и стол перемещаются по направляющим станины, установленной на фундамент. Такая конструкция станка обеспечивает более высокую его жесткость и точность обработки по сравнению со станками консольного типа, позволяет обрабатывать детали большой массы и размеров. Шпиндельная головка, являющаяся и коробкой скоростей, имеет установочное перемещение по вертикальным направляющим стойки. Кроме того, шпиндель вместе с гильзой можно сдвигать в осевом направлении при точной установке фрезы на требуемый размер.

Продольно-фрезерные станки которые используют для обработки крупно-габаритных деталей, главным образом, торцовым; а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Станки делятся на одностоечные и двухстоечные. В четырёхшпин-дельном двухстоечном продольно-фрезерном станке станина имеет стол и портал, состоящий из двух стоек и балки, По направляющим стоек перемещается траверса и две горизонтальные поворотные фрезерные головки. Две другие фрезерные головки перемещаются по направляющим траверсы. Обработку деталей можно производить при движущемся столе и неподвижных фрезерных головках, при неподвижном столе и подаче головок или при одновременно движущихся столе и фрезерных головках.

Ссылки

См. также

  • Фрезерование
  • Делительная головка

Wikimedia Foundation. 2010.

dic.academic.ru

ФРЕЗЕРНЫЙ СТАНОК — это… Что такое ФРЕЗЕРНЫЙ СТАНОК?

  • ФРЕЗЕРНЫЙ СТАНОК — служит для обработки плоских и фасонных поверхностей, тел вращения, зубчатых колес и т. п. металлических и других заготовок фрезой. Различают фрезерные станки: консольные (вертикальный, горизонтальный и универсальный), бесконсольные, продольно… …   Большой Энциклопедический словарь

  • ФРЕЗЕРНЫЙ СТАНОК — см. Фрезеровальный станок. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 …   Морской словарь

  • фрезерный станок — Станок, предназначенный для плоского или профильного фрезерования деталей вращающимися фрезами. [ГОСТ 20767 75] Тематики тара, стеллажи Обобщающие термины термины деревообрабатывающего оборудования …   Справочник технического переводчика

  • Фрезерный станок —         в металлообработке, Металлорежущий станок для обработки резанием при помощи фрезы (См. Фреза), наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, поверхностей тел вращения, резьб, зубьев зубчатых колёс и т.п.         … …   Большая советская энциклопедия

  • Фрезерный станок — У этого термина существуют и другие значения, см. Станок. Фрезерные станки  группа металлорежущих станков в классификации по виду обработки. Фрезерные станки предназначены для обработки с помощью фрезы плоских и фасонных поверхностей, тел… …   Википедия

  • фрезерный станок — 3.1 фрезерный станок (milling machine): Станок, предназначенный для холодной обработки металла, с использованием вращающегося режущего инструмента (фрезы). Источник: ГОСТ ЕН 13128 2006: Безопасность металлообрабатывающих станков. Станки фрезерные …   Словарь-справочник терминов нормативно-технической документации

  • фрезерный станок — служит для обработки фрезами плоских и фасонных поверхностей, прорезки прямых и винтовых канавок, обработки зубьев зубчатых колёс и т. п. Различают фрезерные станки: консольные (вертикальный, горизонтальный и универсальный), бесконсольные,… …   Энциклопедический словарь

  • Фрезерный станок — см. Фреза …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • фрезерный станок с ручным управлением — 3.1.1 фрезерный станок с ручным управлением (manual milling machine): Станок, в котором подача осуществляется вручную маховиком или с помощью механизма подачи под наблюдением оператора, без возможности выполнять рабочие движения по заданной… …   Словарь-справочник терминов нормативно-технической документации

  • фрезерный станок-автомат — 3.1.2 фрезерный станок автомат (automatic milling machine): Станок, способный выполнять все рабочие движения, включая загрузку заготовок и выгрузку деталей по заданной программе без участия оператора. Источник: ГОСТ ЕН 13128 2006: Безопасность… …   Словарь-справочник терминов нормативно-технической документации

dic.academic.ru

i-perf.ru

Фрезерный станок по металлу: виды и типы

Для того чтобы изготовить металлические детали, понадобится специальное оборудование – фрезерный станок. Основу его механизма составляет фреза – зубчатое колесо с лезвиями. В процессе механической обработки она вращается с большой скоростью и врезается в обрабатываемую заготовку, которая находится на столешнице и подается поступательными движениями прямолинейно или криволинейно.

Это изобретение принадлежит английскому инженеру Эли Уитни, который жил в XIX веке. Сначала созданный им инструмент был примитивным, и фрезеровать приходилось вручную. Но со временем фрезерные станки усовершенствовались и позволили увеличить производительность труда. С появлением новых технологий оборудование стало адаптированным под программное обеспечение и еще больше упростило труд фрезеровщиков. Сегодня есть разные типы и виды фрезерных станков для обработки металла. Они используются не только на промышленных предприятиях, но и для дома.

Рабочий процесс

Фрезерная технология – одна из самых сложных среди других видов металлообработки. Во время работы фрезу нужно перемещать в разных направлениях, согласно определенным схемам.

На качество изделия влияют скорость ее вращения и изменение параметров резки. Процесс фрезерования цикличный – нагрузка чередуется с последующей паузой. В зависимости от видов фрезерных операций, подбирается соответствующее оборудование.

Все станки имеют одинаковый принцип работы, но отличаются между собой дополнительными элементами и функциональностью. Например, в некоторых моделях есть дополнительная долбежная головка, делительный аппарат и устройство для нарезания гребенки.

Основная конструкция состоит из несущей станины, рабочего стола, перемещающегося шпинделя с салазками и цанги с патроном, куда закрепляется фреза. Она бывает разной формы и размера, в зависимости от того, какую деталь нужно обработать.

Оборудование может иметь разное управление:

  • ручное;
  • автоматизированное;
  • с помощью компьютерной системы.

Самые простые по конфигурации – ручные станки.

Ручной фрезерный станок по металлу

У них невысокая мощность электромотора, позволяющая делать незамысловатые фрезерные операции. Такие модели подходят для нерегулярного использования. Особый интерес в производстве представляют мощные машины, оснащенные разными деталями и способные выполнять более сложные задачи.

Особенности оборудования

Как и в любой другой технике, в станках для обработки металла важно учитывать некоторые параметры, которые влияют на производственный процесс:

  • Рабочая мощность является важным показателем производительности прибора. От нее зависит скорость вращательного движения фрезы и толщина срезаемого слоя. Для твердых предметов лучше использовать более мощное оборудование. При этом нужно помнить, что уровень этой физической величины зависит от количества потребляемой электроэнергии.
  • Размер устройства – важный показатель того, какие детали можно на нем обрабатывать. Маленький фрезерный станок идеально подойдет для небольших промышленных цехов и для домашнего использования.

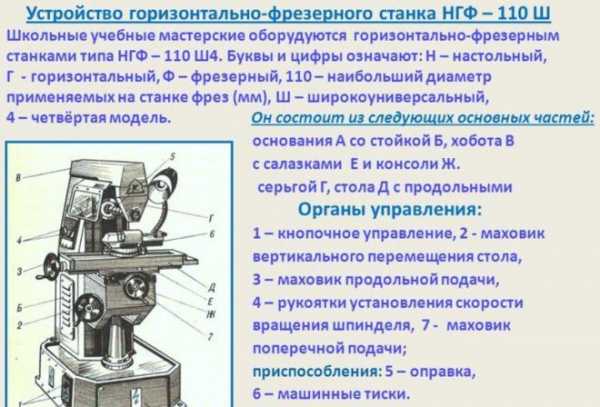

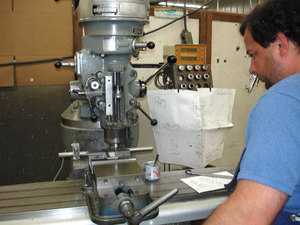

Работа на фрезерном станке 6Р 10

Разные модели

На промышленных предприятиях, в мастерских и в профильных учебных заведениях применяются разные виды станков. В основе классификации устройств для фрезерования лежат особенности их конструкции и принцип работы. Самыми распространенными являются ниже рассмотренные типы фрезерных станков.

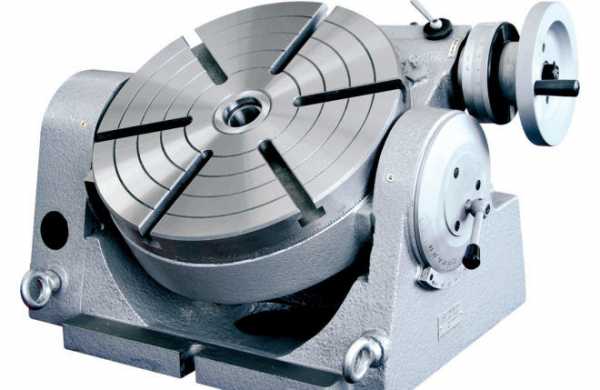

Универсальные модели с поворотным столом

Позволяют изготавливать крупногабаритные детали. Это может быть резка по горизонтальной и вертикальной оси или винтовая нарезка материала.

Универсальная модель с поворотным столом

Конструкция такого станка имеет ряд особенностей – основные узлы и коробка скоростей располагаются внутри станины, а консоль и рабочая поверхность передвигаются в разных направлениях.

Под горизонтально расположенный шпиндель подходят всевозможные фрезы, например, цилиндрические, дисковые и угловые. На рабочий стол фрезерного станка можно поместить дополнительное оборудование, которое позволит расширить его технические возможности.

Горизонтальный фрезерный станок

Отличается простотой эксплуатации и технического обслуживания. Это надежное устройство, которое широко используется во многих мастерских. В его конструкции отсутствует поворотная часть – во время работы стол перемещается параллельно и перпендикулярно оси шпинделя.

В качестве рабочего инструмента могут использоваться концевые, цилиндрические, торцевые, угловые и фасонные фрезы. Рабочие узлы находятся на станине, а коробка скоростей, приводящая в движение шпиндель, размещена внутри.

Широкоуниверсальный

Этот фрезеровочный станок является многофункциональным устройством. В нем имеется дополнительная часть шпинделя, которую можно крутить под любым углом с помощью специального выдвижного хобота.

На нее монтируется накладные элементы, например, резаки или сверла, которые позволяют не только фрезеровать, но и совершать разные операции. Например, сверлить или точить. С помощью выдвижной фрезы можно выполнять любые работы по металлу.

Одновременные действия с двумя ножами повышают производительность труда, поэтому такие модели станков подходят для применения не только в частных мастерских, но и в промышленности.

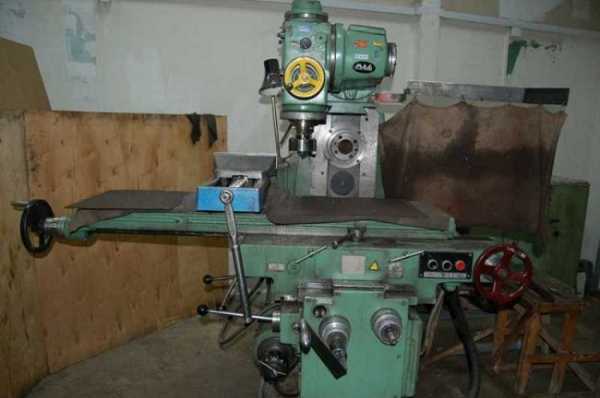

Вертикальный консольно-фрезерный станок

Предназначен для внутренней и внешней обработки деталей с разным типом поверхности. Его шпиндель вращается вокруг вертикальной оси и подходит для работы с торцовыми, концевыми и шпоночными фрезами и фрезерными головками.

Во многих усовершенствованных моделях он может смещаться и занимать относительно детали горизонтальное положение. От размера вертикального консольно-фрезерного станка зависят габариты основных узлов прибора, мощность электродвигателя и расстояние наибольшего перемещения стола.

Бесконсольный фрезерный станок с крестовым столом

Способен выполнять сложные операции на высоких скоростях. В отличие от вертикального фрезерного станка по металлу, он может обрабатывать массивные детали. Это обусловлено особенностями конструкции прибора, которая отличается от стандартных моделей.

В нем нет консоли, движение рабочего стола осуществляется на жестких станинах, а шпиндельная головка скользит по стоечным направляющим. Кроме своих основных функций, она справляется с задачами коробки передач.

Под это устройство подходят твердосплавные торцевые, концевые и цилиндрические фрезы. Основные и вспомогательные движения могут выполняться как вручную, так и автоматически.

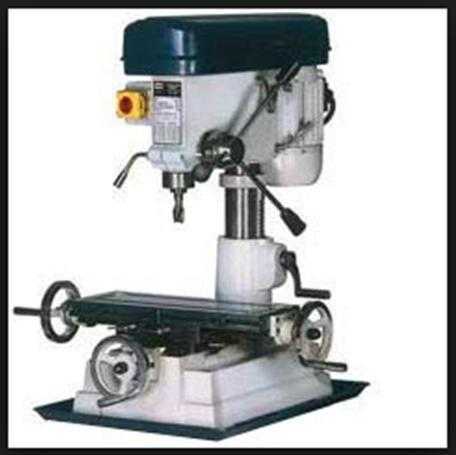

Настольный фрезерный станок по металлу

Это хороший вариант для установки дома или в учебных мастерских. Несмотря на скромные габариты и незначительный вес, он позволяет выполнять много технологических операций с разными видами фрез.

Такие мини-установки ничем не отличаются от крупногабаритных моделей. Они разделяются по классу точности и имеют стандартную комплектацию режущих инструментов.

Для их установки не требуются большие площади и специальная проводка для подключения к электросети. Настольные фрезерные станки затрачивают меньше энергоресурсов и имеют пониженный уровень шума.

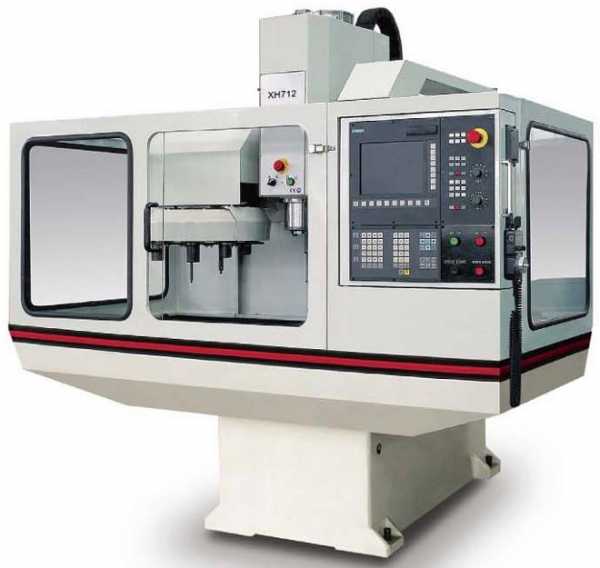

Устройства с числовым программным управлением (ЧПУ)

Предназначены для изготовления высококачественных изделий. Они становятся незаменимыми в масштабном производственном процессе, так как ускоряют выпуск продукции. Работа станка зависит от программы, с помощью которой задаются разные параметры машины, например, мощность, скорость работы и вращения.

Современные станки – это сложные электромеханические приборы, которые требуют к себе квалифицированного подхода.

К работе с таким оборудованием допускаются два специалиста – наладчик и оператор станка с ЧПУ, который следит за процессом производства.

Творческий подход

Многие люди любят творить своими руками. Они не представляют своей жизни без такого помощника, как фрезерный станок. Сегодня станкостроительные заводы выпускают разные виды и типы оборудования для обработки стальных и металлических заготовок.

Оно успешно используется в промышленных целях – для одиночного и серийного производства. Выбор станка во многом зависит от целей и задач. Каждая модель имеет свои технические параметры, которые по достоинству могут быть оценены не только фрезеровщиками, но и потребителями продукции.

Видео по теме: Обзор фрезерного станка НГФ — 110

promzn.ru

Для чего нужен фрезерный станок

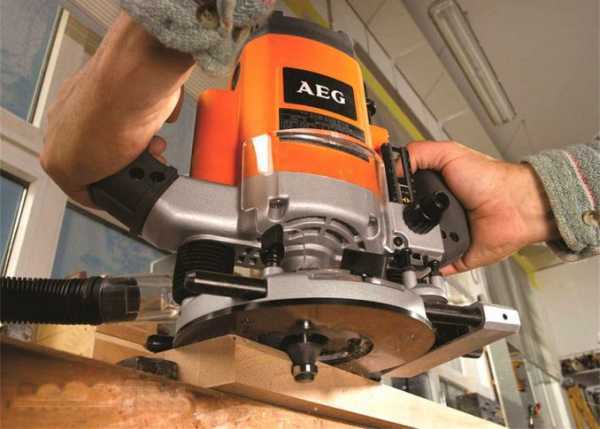

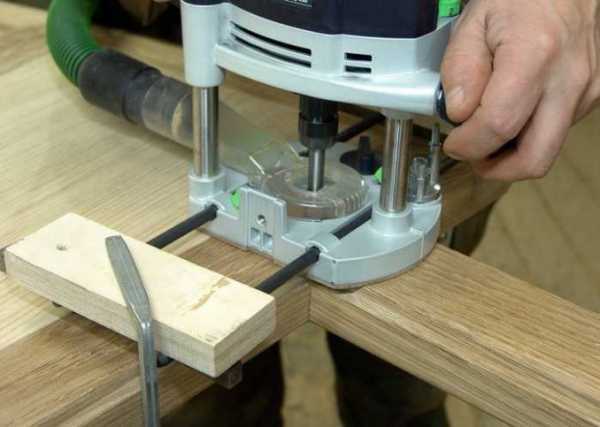

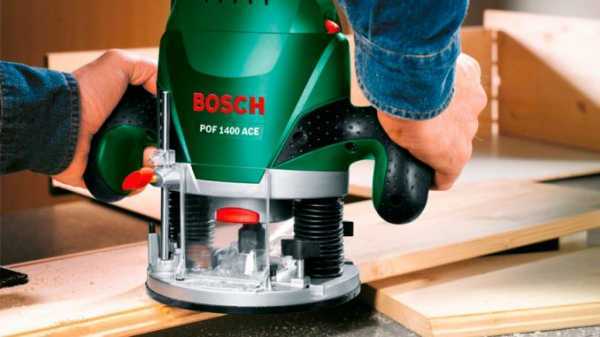

Работа ручным фрезером по дереву

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Зачем нужен фрезерный станок?

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

  • Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
  • Просверлить сквозные и не сквозные отверстия.
  • Обработать торцы и кромки любой конфигурации.
  • Вырезать сложные по форме детали.
  • Осуществить нанесение рисунков или узоров на поверхность деталей.
  • Произвести копирование деталей, если необходимо.
Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

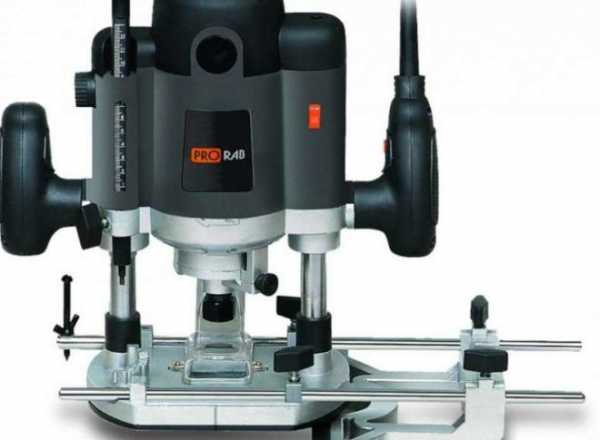

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

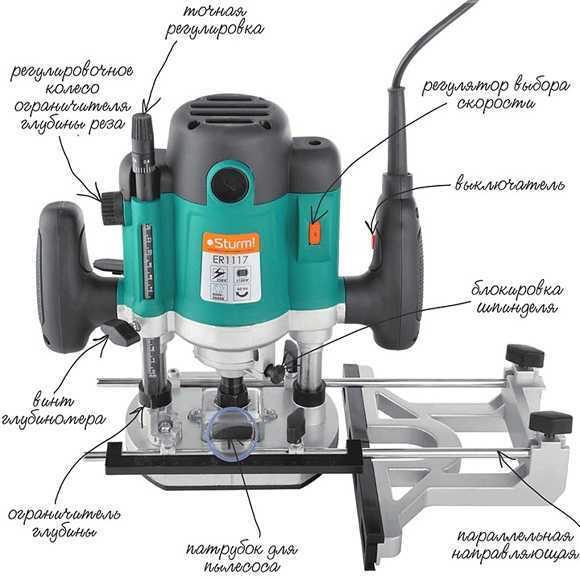

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

  • За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
  • За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.
Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

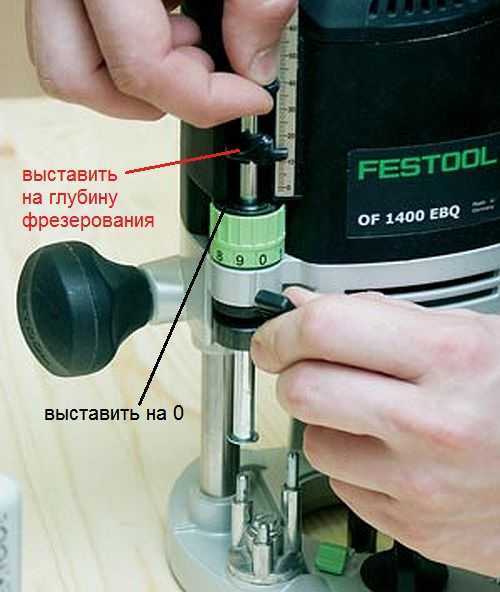

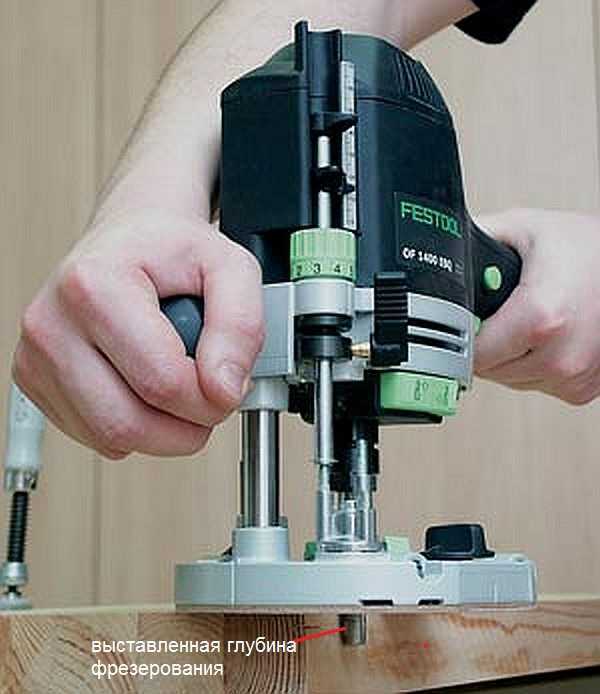

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

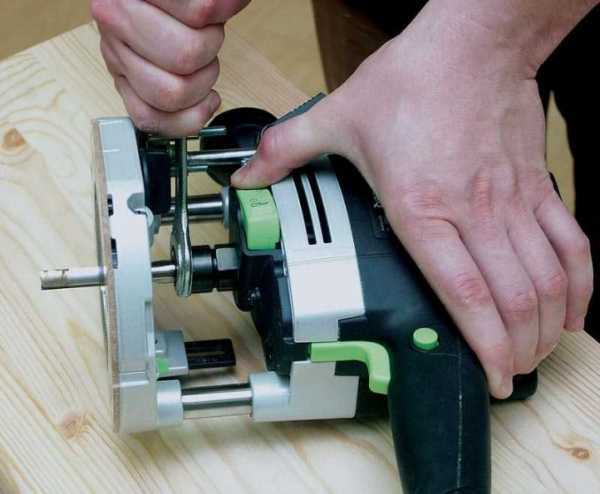

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

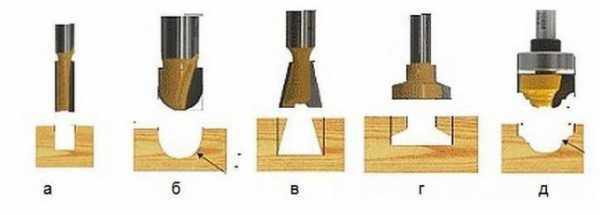

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

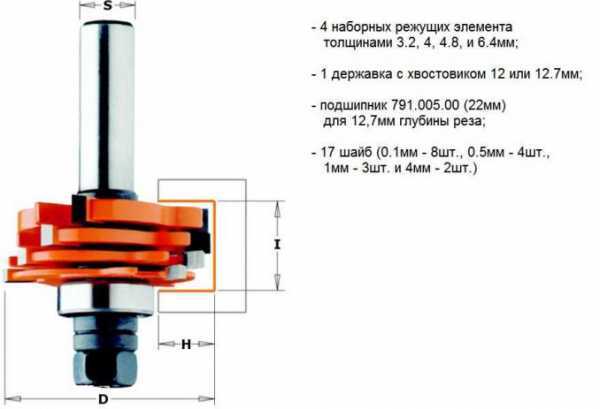

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны.  Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.
Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

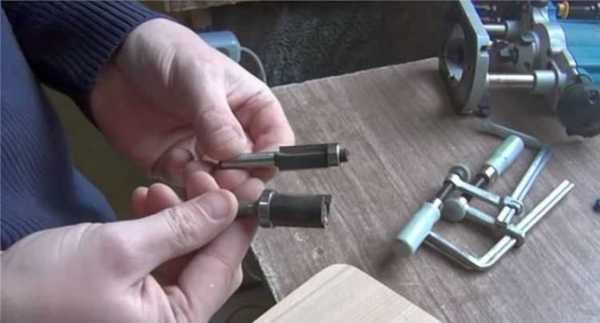

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

  • Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
  • Шаблон крепко монтируется к столу или другой поверхности.
  • Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
  • Фреза устанавливается в рабочее положение и зажимается.
  • После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
  • Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

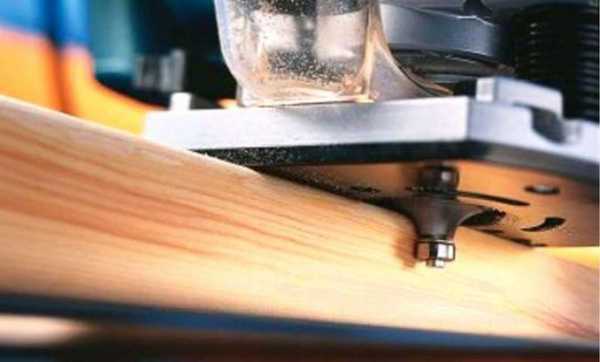

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

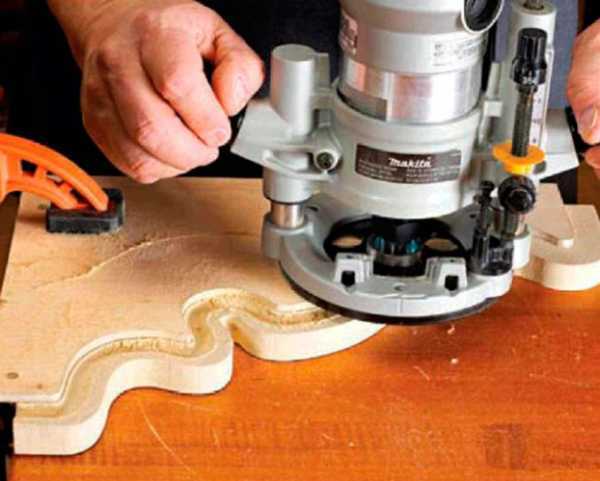

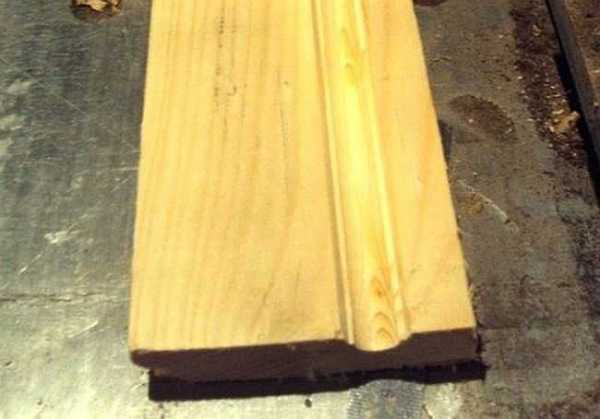

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.
Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

  • После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
  • Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.
Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

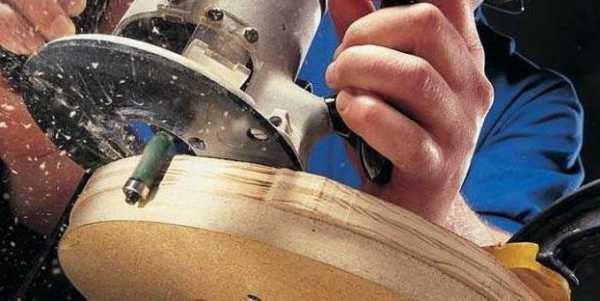

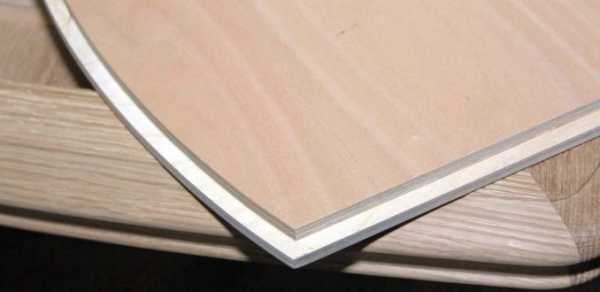

Нанесение рисунка на фанеру.

Чтобы выфрезеровать криволинейную кромку, сначала используют фрезер без шаблона, осуществляя так называемую грубую обработку. После этого закрепляется шаблон, и заготовка обрабатывается окончательно. Если имеются места, где нужно много снимать материала фрезой, то эти места можно выпилить лобзиком.

Видео-уроки по работе c ручным фрезером

Когда нужно устанавливать двери, то приходится врезать петли. В основном, эти работы выполняются с помощью стамески и молотка, а вот как это сделать, воспользовавшись ручным фрезером – можно ознакомиться на этом видео.

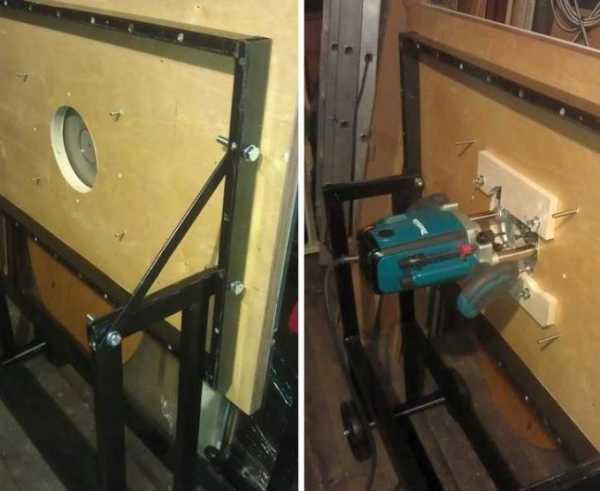

Следующее видео рассчитано на тех, кто желает сделать фрезерный станок из остатков фанеры или ламината.

А это видео будет полезно всем, хотя оно на английском языке. Но это не главное, главное то, что можно визуально оценить мастерство тех, кто работает с ручным фрезером.

Загрузка…

stroyday.com

Для чего нужен фрезерный станок

Фрезерный станок — это оборудование, позволяющее обрабатывать различные поверхности из металла, стали, дерева, камня и пластика. На фрезерном станке можно обрабатывать плоские, криволинейные и фасонные поверхности, нарезать резьбу, зубья, шлицы, производить сверлильные и расточные работы, наносить на поверхность сложный орнамент и надписи. Также на фрезерном станке можно снимать пазы, фрезеровать отверстия под петли, создавать панно и трехмерные рельефы.

Области применения фрезерных станков

Фрезерование широко применяется в ювелирной, мебельной и рекламной промышленности, в интерьере и декорировании, для производства пластиковых дверей и окон. Без фрезерования нельзя представить современное машиностроение и самолетостроение, а также производство медицинского оборудования. Стоит отметить, что фрезерная обработка обладает высокой точностью, а поверхность получается идеально чистой и гладкой.

Существуют широкий спектр работ, выполнение которых без современного фрезерного станка просто невозможно. Например, фрезеровальные станки специального назначения, используемые для нарезания зубьев на шестернях. На зубофрезерном станке можно изготовить не только прямое зацепление, но и эвольвентное зацепление, а также косозубие. Ни на каком другом станке выполнение подобных операций невозможно.

Разновидности фрезерных станков

Промышленность выпускает множество разновидностей фрезерных станков, каждый из которых выполняет определенный набор операций. Тип управления станком может быть ручным, автоматизированным, либо управляемые с помощью системы ЧПУ.

Станки с ЧПУ означают, что устройство снабжено числовым программным управлением, позволяющим автоматизировать процесс фрезеровки. Такой станок значительно повышает производительность, поскольку время обработки каждой детали значительно снижается.

В зависимости от устройства фрезерные станки бывают:

  • консольные;
  • бесконсольные;
  • продольно-фрезерные;
  • копировально-фрезерные.

Самые популярные — консольные станки. Консоль — это деталь, на которую крепится заготовка. На бесконсольных станках стол, на котором закрепляется деталь, может двигаться только в продольном или поперечном направлении.

Продольно-фрезерные станки предназначены обработки крупных заготовок. В качестве режущей инструмента применяются фрезы из быстрорежущей твердосплавной стали. Копировально-фрезерные станки позволяют выполнять по настоящему сложные орнаменты, гравировать надписи и узоры, фрезеровать фасонные профили.

При выборе фрезерного станка следует руководствоваться поставленными задачами. Выбирать следует станок, который будет выполнять только те функции, которые требуется, так как цена оборудования в первую очередь зависит от функциональной наполненности.

www.cutmaster.ru

Зачем нужен фрезерный станок? Какими бывают фрезерные станки?

    Фрезерные станки — группа металлорежущих станков в классификации по виду обработки. Фрезерные станки предназначены для обработки с помощью фрезы плоских и фасонных поверхностей, тел вращения, зубчатых колес и тому подобных металлических и других заготовок. При этом фреза, закрепленная в шпинделе фрезерного станка совершает вращательное (главное) движение, а заготовка, закрепленная на столе, совершает движение подачи прямолинейное или криволинейное (иногда осуществляется одновременно вращающимся инструментом). Управление может быть ручным, автоматизированным или осуществляться с помощью системы ЧПУ (CNC).

     Металлорежущий инструмент фрезерной группы станков. Концевые фрезы.

Во фрезерных станках главным движением является вращение фрезы, а движение подачи — относительное перемещение заготовки и фрезы.

Вспомогательные движения необходимы в станке для подготовки процесса резания. К вспомогательным движениям относятся движения, связанные с настройкой и наладкой станка, его управлением, закреплением и освобождением детали и инструмента, подводом инструмента к обрабатываемым поверхностям и его отводом; движения приборов для автоматического контроля размеров и т. д. Вспомогательные движения можно выполнять на станках как автоматически, так и вручную. На станках-автоматах все вспомогательные движения в определенной последовательности выполняются автоматически.

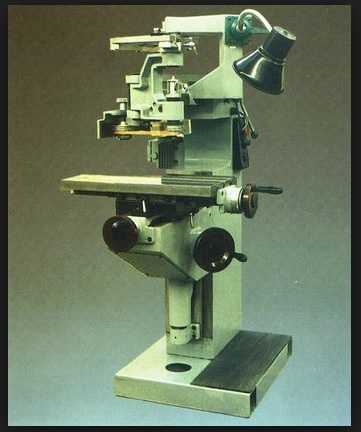

     Универсально-фрезерный станок

Имеет горизонтально расположенный шпиндель и предназначен для обработки фрезерованием разнообразных поверхностей на небольших и не тяжелых деталях в условиях единичного и серийного производства. Обработку ведут цилиндрическими, дисковыми, угловыми, концевыми, фасонными, торцовыми фрезами. На этом станке можно обрабатывать вертикальные и горизонтальные фасонные и винтовые поверхности, пазы и углы. Фрезерование деталей, требующих периодического деления или винтового движения, выполняют с использованием специальных делительных приспособлений.

     На станине смонтированы все основные узлы станка. Внутри станины размещены шпиндельный узел и коробка скоростей. Для поддержания оправки с фрезой служит хобот с серьгами (подвесками). По вертикальным направляющим станины перемещается консоль, несущая коробку подач. По направляющим консоли в поперечном направлении движутся салазки с поворотным устройством, которое несет продольный стол и позволяет поворачивать стол вокруг вертикальной оси на 45° в обе стороны, благодаря чему стол может перемещаться в горизонтальной плоскости под разными углами к оси шпинделя. Крутящий момент от двигателя посредством коробки передач передается на шпиндель — полый вал в верхней части станины. В передний торец шпинделя вставляется оправка и закрепляется штревелем — стержнем, закрепленным в шпинделе. Оправка обычно стержень имеющий коническое посадочное место-конус Морзе, воспринимающий вращение от шпинделя; на оправку одеваются фреза и фиксирующие ее кольца, зажимаются гайкой. Жесткость оправки поддерживается подвеской.

     Горизонтально-фрезерный станок

Отличается от универсально-фрезерного станка отсутствием поворотного устройства, то есть стол станка может перемещаться только перпендикулярно или вместе с салазками параллельно оси шпинделя.

     Широкоуниверсальный фрезерный станок

В отличие от горизонтально-фрезерного станка имеет еще одну шпиндельную головку, смонтированную на выдвижном хоботе, которую можно поворачивать под любым углом в двух взаимно перпендикулярных плоскостях. Возможна раздельная и одновременная работа обоими шпинделями. Для большей универсальности слдапитанка на поворотной головке монтируют накладную фрезерную головку, которая позволяет обработать на станке детали сложной формы не только фрезерованием, но и сверлением, зенкерованием, растачиванием и т. д.

В некоторых станках этого типа отсутствует консоль, а вместо нее по вертикальным направляющим станины, перемещается каретка. Каретка имеет горизонтальные направляющие для салазок с вертикальной рабочей поверхностью и Т-образными пазами, на которых крепят стол, делительные и другие приспособления. Широкая универсальность станка позволяет использовать его в экспериментальных и инструментальных цехах для производства кондукторов, зажимных приспособлений всех типов, инструментов, штампов, пресс-форм и других деталей.

В отличие от горизонтально-фрезерного имеет вертикально расположенный шпиндель, который в некоторых моделях станков допускает смещение вдоль своей оси и поворот вокруг горизонтальной оси, расширяя тем самым технологические возможности станка. В отличии от г. -ф. -х станков оправка для вертикальных станков представляет собой фланец с конусом морзе с одной стороны и коническим отверстием с другой (тоже конус Морзе), куда и вставляется концевая фреза. Если требуется установить дисковую фрезу применяется оправка как на г. -ф-м станке но много короче; так же и на горизонтальных станках возможно применяются оправки вертикальных станков для крепления концевых фрез. Вертикальное движение подачи, как правило, возможно осуществлять и инструментом.

Вертикально- и горизонтально-фрезерные бесконсольные станки

Предназначены для обработки вертикальных, горизонтальных, наклонных поверхностей, пазов в крупногабаритных деталях. В отличие от консольно-фрезерных станков, в этих станках отсутствует консоль, а салазки и стол перемещаются по направляющим станины, установленной на фундамент. Такая конструкция станка обеспечивает более высокую его жесткость и точность обработки по сравнению со станками консольного типа, позволяет обрабатывать детали большой массы и размеров. Шпиндельная головка, являющаяся и коробкой скоростей, имеет установочное перемещение по вертикальным направляющим стойки. Кроме того, шпиндель вместе с гильзой можно сдвигать в осевом направлении при точной установке фрезы на требуемый размер.

     Продольно-фрезерные станки

Используют для обработки крупногабаритных деталей, главным образом, торцовым; а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Станки делятся на одностоечные и двухстоечные. В четырехшпиндельном двухстоечном продольно-фрезерном станке станина имеет стол и портал, состоящий из двух стоек и балки, По направляющим стоек перемещается траверса и две горизонтальные поворотные фрезерные головки. Две другие фрезерные головки перемещаются по направляющим траверсы. Обработку деталей можно производить при движущемся столе и неподвижных фрезерных головках, при неподвижном столе и подаче головок или при одновременно движущихся столе и фрезерных головках.

cooltool.in.ua

инженер поможет — Фрезерный станок для дома

Прежде всего нужно определить для чего нужен фрезерный станок, ответив на вопросы:

Какие нужно выполнить операции на фрезерном станке?В какой последовательности выполняются фрезерные операции?Какая периодичность выполнения повторяющихся фрезерных операций в Вашем цикле производстве?Сколько времени нужно на выполнение каждой из выполняемой фрезерной операции?Какие материалы будут обрабатывается?

Я выбирал себе фрезерный станок по следующим принципам:

1. Размер обрабатываемых деталей на фрезерном станке

 Деталь должна умещаться на рабочем столе Вашего фрезерного станка для дома. Поэтому нужно обращать внимание на высоту от шпинделя до стола. Если в работе вам предстоит использовать поворотный стол или тиски, сложите их высоту и высоту заготовки, чтобы проверить, что они проходят и не мешают. Например, у меня тиски 60 мм на фрезерном станке с расстоянием от шпинделя до рабочего стола 130 мм, что позволят обрабатывать деталь с высотой не больше 80 мм.

 2. Мощность фрезерного станка для дома

Обязательно учитывайте силовую характеристику оборудования. Если будет постоянная ежедневная работа  по 2 часа, следует выбрать более мощный станок. Кроме того, он сможет снимать больший слой материала за один проход, поэтому работа будет выполнена намного быстрее.

3. Подключение станка в Вашем доме

 Приобретая фрезерный станок для использования в быту, нужно обращать внимание напряжение. Не всегда существует возможность подключения фрезерного станка, особенно в домашних условия, к трехфазной сети (380 В). Поэтому часто покупают станок работающий от сети 220 В.

4. Диаметры сверления

В паспорте станка часто указывают максимальный диаметр отверстия, который можно получить в стали. Для пластмассы он будет, как минимум, в два раза больше. Этот параметр особенно важен для тех, кто будет интенсивно использовать установку для сверления отверстий. Максимальный диаметр фрезы определяет ширину слоя срезаемого материала за один проход.

5. Вес фрезерного станка

Известно что, чем тяжелее станок для фрезерования, тем выше его жесткость, а отсутствие вибрации гарантирует высокое качество обработки, что особенно актуально при работе в дома. Машины весом от 300 кг и более используют на производстве. Для бытовых задач их фрезерные возможности избыточны. Поэтому можно спокойно приобрести легкую настольную модель, массой около 50 кг. Если в мастерской вы будете обрабатывать крупногабаритные детали, покупайте стационарную установку весом более 100 кг, но заранее продумайте, как будете вносить и размещать станок в мастерской, особенно если помещение находится не на первом этаже.

Из видов фрезерных станков для дома могу предложить

Львовский фрезерный станок 6Е463. Вес будет около 250кг и габариты небольшие.

Фрезерный станок СФРС-02 производства владимирского завода «Микрон», имеет вес  200 кг. Крестовой стол этого фрезерного станка имеет массу около 50 кг. Все направляющие у него закрыты кожухами.

Как альтернатива фрезерный станок С169, имеет те же характеристики, что и выше изложенные станки. Оснащение производства фрезерными станками с ЧПУ существенно увеличивает скорость и точность выполнения операций. Это обозначает, что работая на этом оборудовании, вы выполните поставленную задачу быстро и в максимально меньший срок.

В фрезерном станке этой серии (малогабаритные),  применялись в часовом и экспериментальном производстве и отличались большой точностью.

Характеристики этих фрезерных станок

Вес примерно 250-350кг

Размер стола 350х140

Ход вертикальный 220 продольный 200 поперечный 80

Цена деления продольного хода по лимбам 0,02 поперечного 0,02 и вертикального 0,01

Электродвигатель 1,5кВт

Если нужно обрабатывать сложные поверхности тут уже нужны фрезерные станки по современней и желательно с ЧПУ.

Фрезерный станок Lynx 3D позволяет обрабатывать 2D и 3D поверхности. Подача станка осуществляется линейными шариковых подшипников. Система управления фрезерным станок использует стандартные G-коды программирование можно осуществлять в комплексах Adem и Pro-E .

Другой фрезерный станок Rabbit SF оснащен концевыми бесконтактными датчиками, существенно продлевает срок службы станка.

Создание управляющей программы для этого фрезерного станка в программе Type3, а передача созданных файлов на станок через NCStudio. Собственно эти программы не очень сложны и проблем с освоением не должно возникнуть.

Эти фрезерные станки работают от сети в 220 ватт. Механическая конструкция фрезерного станка состоит из шаговых двигателей и шарико — винтовой пары, а также линейных стальных направляющих с шариковыми кулисами. Управление механической системой фрезерного станка происходит с компьютера. Этот фрезерный станок имеет вес в 370 кг.

Думаю, вполне очевидно, что внедрение в производство оборудования подобранное под Ваши фрезерные нужды ведет к тому, что Ваша работа становится рентабельной, повышается конкурентоспособность изготавливаемой продукции.

engcrafts.com

i-perf.ru

Для чего нужен фрезерный станок? Что это такое?

Просмотров: 903; сегодня: 2. Добавлено: 15 января 2017 16:15. Обновлено: 15 января 2017 16:15

Маргарита спрашивает: «»

Расскажите плиз для чего нужен фрезерный станок? Что это такое?

Ответы экспертов

Эксперт, Сергей Трубиын

Добавлено: 16 января 2017 15:52. Обновлено: 16 января 2017 15:52

Фрезерные станки — это общее название для группы оборудования, которое преимущественно используется для обработки дерева и металла. Особенностью этих устройств является конструкция: главный рабочий орган (фреза) совершает вращательные движения, заготовка закрепляется на рабочем столе под фрезой или сбоку от нее и может двигаться по прямым или кривым линиям. С помощью ручки фрезу опускают до нужного уровня, где она соприкасается с поверхностью заготовки и удаляет часть материала. Управление может быть автоматизированным, ручным или посредством системы ЧПУ (программным). В последнее время на производствах используется последний тип управления. На данный момент существуют следующие виды фрезерных станков:

  • Горизонтальный. Рабочая поверхность может двигаться параллельно или перпендикулярно оси шпинделя.
  • Универсальный. Стол может вращаться.
  • Широкоуниверсальный. Оснащается дополнительным шпинделем, что позволяет обрабатывать заготовку сразу в двух плоскостях.
  • Вертикальный. В этом случае рабочая поверхность устанавливается сбоку от фрезы.
  • Продольный. Используются для крупногабаритных изделий.
  • Токарно-фрезерный. С помощью такого оборудования можно и растачивать, и фрезеровать заготовку.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Вопросы по теме

20 января 2017 15:50 1 ответ 83 просмотра 15 января 2017 16:06 1 ответ 1333 просмотра 13 января 2017 07:12 1 ответ 87 просмотров

vse-postroim-sami.ru

Фрезерный станок с ЧПУ – принцип работы, конструкция, видео

Развитие технологий стало причиной того, что компьютеры и другие передовые технические средства все активнее используются в повседневной жизни людей, а также в промышленности. Например, на современных промышленных предприятиях все чаще можно встретить фрезерный станок с ЧПУ, который управляется не руками оператора, а при помощи специальных компьютерных программ и соответствующих электронных устройств.

Фрезерный станок с числовым программным управлением

Благодаря такой системе управления значительно облегчается эксплуатация станка, а из процесса изготовления деталей исключается человеческий фактор, который может оказывать негативное влияние на их качество и точность обработки.

Принцип работы фрезерных станков

Фрезерное оборудование позволяет осуществлять различные технологические операции: резку, сверление, расчет расстояний между отверстиями, которые необходимо выполнять, а также ряд других. В качестве материалов, которые можно обрабатывать на таком оборудовании, могут выступать:

  • древесина;
  • черные, а также цветные металлы;
  • керамика;
  • полимерные материалы;
  • природный и искусственный камень.

Заготовки закрепляются на рабочем столе, а их обработка выполняется за счет вращающейся фрезы, которая и режет материал.

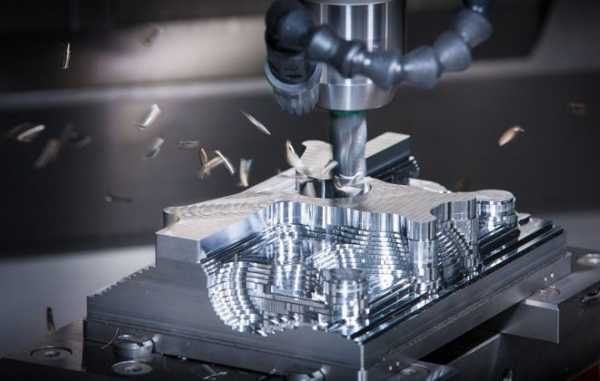

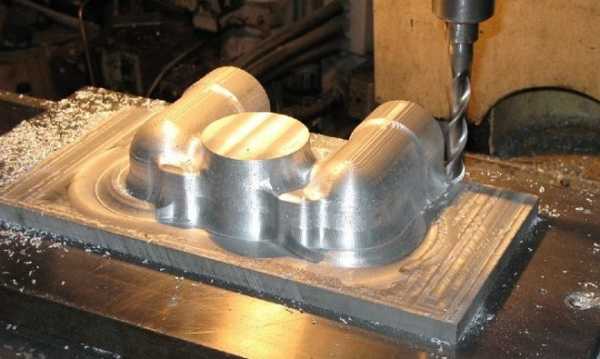

Станок с ЧПУ обрабатывает металлическую заготовку

Фрезерные станки, оснащенные ЧПУ, выпускаются в различном конструктивном исполнении.

Консольного типа:

  1. модели, обладающие широкой универсальностью;
  2. горизонтального типа;
  3. вертикального типа.

Бесконсольной конструкции:

  1. вертикальные;
  2. горизонтальные.

Самыми популярными и, соответственно, распространенными являются фрезерные станки с ЧПУ консольного типа. На консоль закрепляется обрабатываемая заготовка, и именно этот рабочий орган совершает движения по отношению к режущему инструменту. Сам шпиндель такого станка не движется, он жестко зафиксирован в одной позиции.

Обработка на фрезерных станках бесконсольного типа осуществляется за счет того, что перемещаться в них может как рабочий стол, который движется в двух направлениях, так и шпиндель, способный изменять свою позицию в вертикальной плоскости, а также во всех остальных направлениях.

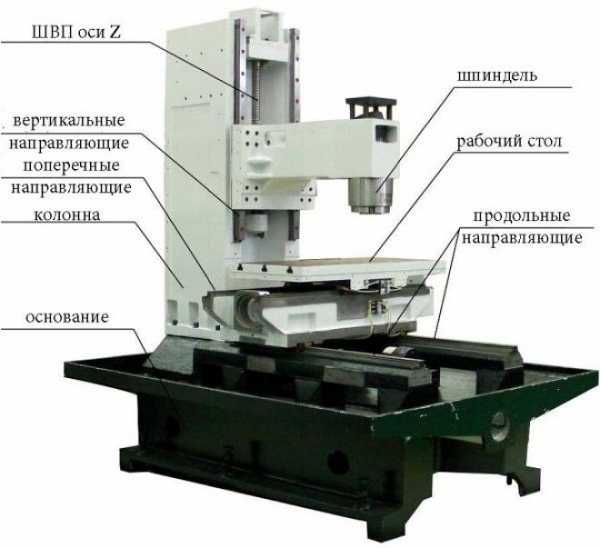

Основные узлы фрезерного станка с ЧПУ

Станок фрезерной группы с ЧПУ автоматически выполняет операции, информация о которых предварительно записана на один из носителей. Программы, которые управляют его работой, могут быть нескольких типов.

  • Позиционные, предполагающие фиксацию координат конечных точек, по которым и выполняется обработка заготовки. Такое программы используются для управления станками сверлильной и расточной группы.
  • Контурные, управляющие траекторией обработки заготовки. Они используются для управления станками круглошлифовальной группы.
  • Комбинированные, которые объединяют в себе возможности программ контурного и позиционного типа. Такими программами управляются станки, относящиеся к многоцелевой категории.
  • Многоконтурные. С их помощью можно управлять всеми функциональными возможностями станка, они являются самыми сложным типом ПО. При помощи таких программ обеспечивается управление широкоформатным оборудованием.

Фрезерные станки, оснащенные ЧПУ, обладают целым рядом значимых преимуществ:

  • позволяют увеличить производительность обработки в 2–3 раза;
  • дают возможность изготавливать детали с высокой точностью;
  • минимизируют объем ручного труда, что позволяет уменьшить штат обслуживающего персонала;
  • сокращают время, необходимое для подготовки заготовок;
  • минимизируют время обработки деталей.

Разновидности оборудования

Станки фрезерной группы, оснащенные ЧПУ, в зависимости от того, какой материал на них обрабатывается, подразделяются на следующие категории:

  1. для работы по металлу;
  2. для обработки заготовок из древесины;
  3. фрезерно-гравировальной группы.

Большую категорию оборудования данной группы составляют станки, на которых обрабатываются детали, выполненные из различных металлов:

  1. настольные фрезерные станки, оснащенные ЧПУ;
  2. обрабатывающие центры, отличающиеся высокой функциональностью;
  3. станки широкоуниверсального типа;
  4. токарно-фрезерной категории;
  5. сверлильно-фрезерной группы.

Фрезерные станки, управляемые при помощи специальных программ, можно использовать и для оснащения домашней мастерской, так как они отличаются простотой эксплуатации и дают возможность изготавливать детали из металла, выполненные с высокой точностью своих геометрических параметров.

Фрезерный станок с ЧПУ за работой

На предприятиях, которые производят мебель, а также в строительных компаниях применяются фрезерные станки, оснащенные ЧПУ, с помощью которых выполняется обработка заготовок из древесины. На таких станках обрабатываются изделия из древесины, а также заготовки из полимеров, алюминиевых сплавов, фанеры и ДСП.

Станок с ЧПУ, на котором возможно выполнять операции гравировки, применяется для обработки изделий, изготовленных из металла, натурального и искусственного камня, бетона и ряда других материалов. С его помощью изготавливают декоративные каменные колонны, статуэтки, другие изделия, выполняющие исключительно декоративную функцию. Такие станки по металлу и ряду других материалов чаще всего используют для производства различных рекламных конструкций.

По принципу работы и своей производительности фрезерные станки, оснащенные ЧПУ, могут быть следующих категорий:

  • отличающиеся небольшими габаритами и невысокой производительностью — мини станки;
  • настольного типа;
  • вертикально-фрезерного типа;
  • широкоформатные.

Станки, которые используются для оснащения домашней мастерской, нельзя назвать профессиональными, их преимущественно используют для полезного хобби. Такие фрезерные станки, оснащенные ЧПУ, отличаются невысокой стоимостью, поэтому ими часто оснащаются мастерские различных учебных заведений: школы, технические училища, ВУЗы и др.

Оборудование настольного типа обладает рядом весомых преимуществ:

  1. невысокая стоимость;
  2. исключительная мобильность;
  3. простота эксплуатации и конструктивного исполнения.

Такие станки, несмотря на свою компактность, способны выполнять различные технологические операции по металлу и другим материалам: фрезерование, сверление, растачивание.

Для обработки заготовок, обладающих большими габаритами, используются вертикально-фрезерные станки. В качестве рабочих инструментов на них применяются сверла, фрезы цилиндрического, концевого, фасонного и торцевого типа. С помощью такого оборудования, которым преимущественно оснащаются крупные производственные предприятия, можно выполнять обработку как горизонтальных, так и вертикальных поверхностей.

Широкоформатные фрезерные станки, оснащенные ЧПУ, полностью соответствуют своему названию: в их конструкции имеется специальная рабочая головка, которая может поворачиваться в любом направлении. Благодаря своей универсальности такие станки чаще всего используются для оснащения цехов нестандартного оборудования и инструментальных участков.

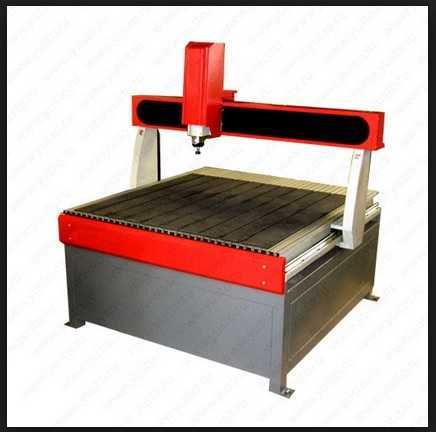

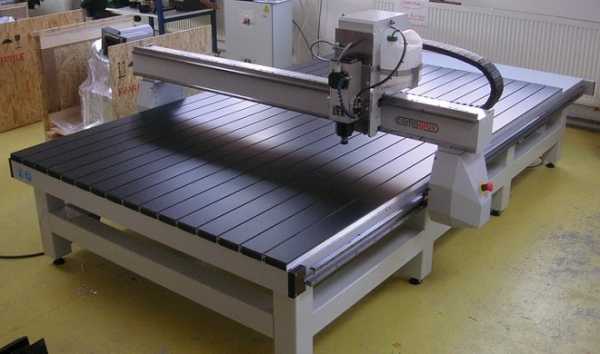

Широкоформатный фрезерный станок с ЧПУ

Обзор станков

Прежде чем решить вопрос, какой фрезерный станок выбрать для оснащения домашней мастерской или производственного предприятия, важно ознакомится с характеристиками оборудования, которое предлагается на современном рынке. На сегодняшний день наиболее востребованным являются фрезерные станки, производимые в следующих странах:

  • Германия;
  • Италия;
  • Австрия;
  • Китай;
  • Северная Корея;
  • Малайзия;
  • США;
  • Тайвань;
  • Чехия;
  • Турция.

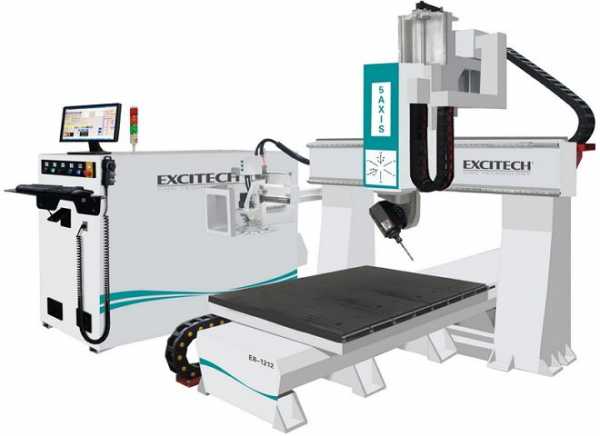

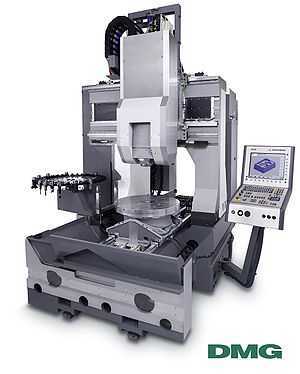

Пятикоординатный фрезерный станок

Наиболее известными компаниями, которые производят и реализуют фрезерные станки с ЧПУ, являются:

  • GCC Jaguar;
  • Redwood;
  • RuStan;
  • JCC;
  • Hyundai Wia;
  • Kami;
  • Zenitech.

Одними из самых быстрых станков, которые также отличаются широким разнообразием настроек и дополнительных функций, являются модели торговой марки GCC Jaguar.

Широким разнообразием ассортимента станков для обработки деталей из металла и других материалов отличается компания JCC. В каталоге данного производителя представлены станки с ЧПУ следующего назначения:

  1. универсального типа, предназначенное для выполнения гравировальных и фрезерных работ;
  2. для обработки изделий из древесины и металла;
  3. прошивные станки электроэрозийного типа;
  4. оборудование фрезерно-токарной группы.

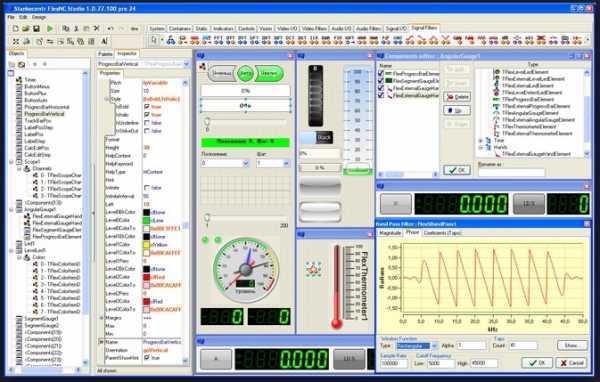

Передовые программные продукты, с помощью которых управляются станки данной торговой марки, позволяют задействовать весь их потенциал.

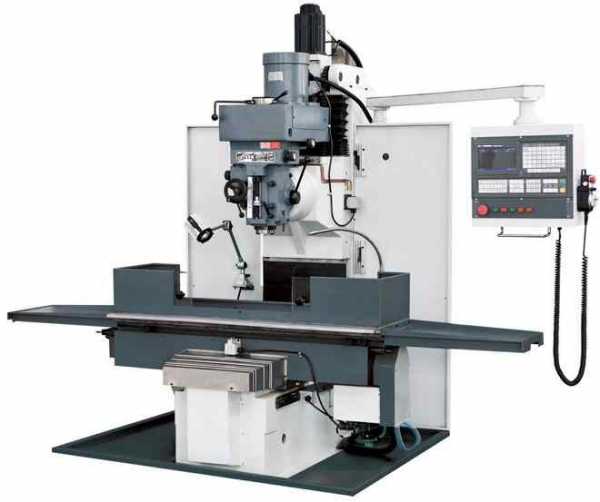

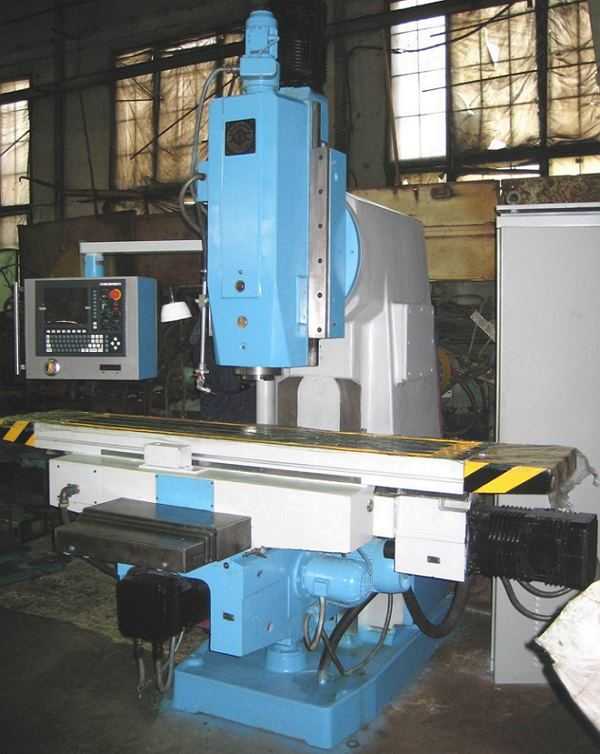

Вертикально-фрезерный с ЧПУ МА655

Фрезерные станки, оснащенные ЧПУ, торговой марки RuStan — это, преимущественно, оборудование широкоуниверсального типа, с помощью которого можно выполнять широкий перечень технологических операций. Отличает модели данной торговой марки и то, что при их приобретении можно воспользоваться разнообразными скидочными программами, а также возможностью гарантийного и постгарантийного обслуживания.

По-настоящему уникальными являются фрезерные станки с ЧПУ, выпускаемые под торговой маркой Redwood. Они способны выполнять обработку деталей в формате 2d и 3d. Реализация технологии 3d предполагает, что по заданной программе из заготовки получают объемную деталь, полностью соответствующую заданным геометрическим параметрам.

Главным принципом работы специалистов, занимающихся выпуском фрезерного оборудования торговой марки Kami, является производство высококачественной продукции. При помощи станков данной торговой марки можно обрабатывать не только металл, но и детали из камня, древесины, пластика и даже стекла.

Компания Hyundai Wia специализируется на выпуске станков с ЧПУ, на которых производится продукция для аэрокосмической и автомобильной промышленности. Программы, которые используются для их управления, предполагают минимальное вмешательство со стороны человека и значительно упрощают использование подобного оборудования.

Фрезерный станок от немецкого производителя Zenitech

В каталоге известного производителя Zenitech преобладает профессиональное фрезерное оборудование с ЧПУ, предназначенное для обработки деталей из металла и древесины.

На современном рынке широко представлено фрезерное оборудование с ЧПУ торговой марки Инвест Адам. Основными преимуществами моделей, которые отличаются своей компактностью и универсальностью, являются:

  • высокая точность обработки;
  • эффективность и производительность;
  • управляющие программы могут воспроизводиться неоднократно;
  • конструкция отличается высокой надежностью;
  • связь с компьютером, который управляет работой оборудования, осуществляется через обычный USB-порт.

Для оснащения домашней мастерской и крупного производственного предприятия можно использовать фрезерный станок с ЧПУ, выпущенный немецкой компанией BZT. Отличает станки данной торговой марки высокая устойчивость, надежность фиксации заготовок, точность и оперативность обработки. Удобным является и то, что станки данной торговой марки могут работать практически на любом программном обеспечении.

На стоимость фрезерного станка с ЧПУ оказывают влияние следующие параметры:

  • сложность конструкции оборудования и его тип;
  • тип производства, для которого предназначено оборудование;
  • страна производитель и торговая марка;
  • функциональность станка.

Наиболее простой конструкцией обладают настольные станки с ЧПУ, которые и стоят значительно дешевле более функционального оборудования. Чтобы сэкономить на приобретении фрезерного станка, выбирайте оборудование отечественных производителей. В среднем, стоимость настольного фрезерного оборудования с ЧПУ составляет порядка 4000 долларов США. Варьироваться такая цена может от ряда факторов: габариты станка и рабочего стола, мощность двигателя, вес оборудования и его функциональность.

Стоимость оборудования вертикально-фрезерной группы с ЧПУ варьируется в пределах от 7000 до 25000 долларов США. Цена конкретной модели оборудования зависит от ее мощности, количества оборотов шпинделя и точности обработки.

Отечественный станок ГФ2171

Широкоформатные фрезерные станки, оснащенные ЧПУ, являются самыми дорогими в своей категории, так как они позволяют выполнять широкий спектр технологических операций. Высокая стоимость такого оборудования окупается тем, что его можно эксплуатировать в достаточно интенсивном режиме. Перечень операций, которые можно выполнять при помощи оборудования данной категории, впечатляет:

  1. раскройка заготовок;
  2. фрезерование поверхностей различного типа;
  3. полировальные операции;
  4. сверление;
  5. расточные операции.

Как правильно выбирать фрезерный станок

Выбирать фрезерный станок, оснащенный ЧПУ, следует не по рекламному видео, а по функциональным возможностям такого оборудования и его техническим характеристикам. Руководствоваться в данных ситуациях необходимо следующими критериями:

  • тип станка, который необходим для выполнения определенных задач;
  • преимущества и недостатки определенных моделей;
  • размеры рабочего стола;
  • наличие в конструкции Т-образного паза, который способствует более удобному закреплению заготовки;
  • напряжение, необходимое для работы станка с ЧПУ;
  • функциональные возможности;
  • категория: настольные, мини или профессиональные;
  • гарантийные обязательства, которые предоставляет производитель.
Ну и, конечно, по выбранному оборудованию можно просмотреть и видео от производителя, которое даст возможность понять, какими характеристиками оно обладает. Не следует выбирать станок с ЧПУ, способный выполнять те функции, которые вам никогда не пригодятся.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Фрезерный станок — это… Что такое Фрезерный станок?

        в металлообработке, Металлорежущий станок для обработки резанием при помощи фрезы (См. Фреза), наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, поверхностей тел вращения, резьб, зубьев зубчатых колёс и т.п.

         Принцип фрезерования, по-видимому, зародился в Европе в 16 в. — Леонардо да Винчи дал эскиз прототипа фрезы в виде вращающегося круглого напильника. Известен станок с вращающимся напильником, построенный в Пекине в 1665. Прототипы современных Ф. с. появились в 19 в.: консольный в 1835, универсальный в 1862, продольный в 1884. В дальнейшем конструкции Ф. с. быстро развивались, типы их дифференцировались.

         По назначению Ф. с. разделяют на универсально-, горизонтально-, вертикально-, продольно-, копировально-, резьбо-, шпоночно-, карусельно-, барабанно-фрезерные и др. По конструкции Ф. с. могут быть консольные и бесконсольные. Главное движение у Ф. с. (вращательное) осуществляется фрезой, движение подачи (поступательное) — заготовкой; в некоторых случаях (например, при обработке крупных изделий) движение подачи может сообщаться фрезе.

         Универсально-фрезерный станок (рис., а) консольной конструкции характеризуется горизонтальным расположением оси шпинделя, имеет хобот с подвеской для крепления оправки фрезы и предназначен для работы с разными типами фрез. Станок имеет поворотный (в горизонтальной плоскости) стол, что позволяет фрезеровать винтовые канавки; стол может перемещаться в продольном, поперечном и вертикальном направлениях. Горизонтально-фрезерный станок аналогичен универсально-фрезерному, но его стол не имеет возможности поворачиваться. Вертикально-фрезерный станок (рис., б) по конструкции близок к горизонтально- и универсально-фрезерным станкам, но отличается от них вертикальным расположением оси шпинделя. Продольно-фрезерный станок (рис., в) предназначен для обработки различных плоскостей у крупногабаритных заготовок (или их групп), установленных в многоместных приспособлениях на столе станка, главным образом торцовыми фрезами. На вертикальных стойках станка, смонтированных на станине, расположены боковые фрезерные головки, а также поперечина с вертикальными фрезерными головками. Каждая головка имеет индивидуальный привод вращения шпинделя; оси шпинделей могут перемещаться в горизонтальной и вертикальной плоскостях, а также устанавливаться под углом. Продольную подачу имеет стол, поперечную — вертикальные фрезерные головки, а вертикальную — боковые. Все фрезерные головки имеют общий привод подач. Шпоночно-фрезерный станок используется для фрезерования шпоночных пазов (по замкнутому полуавтоматическому циклу движений) вращающейся шпоночной фрезой (вертикальная подача на глубину паза, затем прямолинейная горизонтальная подача вдоль оси паза и обратная горизонтальная подача в конце хода). Эти станки бывают одно- и многошпиндельные. Карусельно-фрезерный станок служит для непрерывного фрезерования плоскостей литых, кованых и штампованных заготовок торцовыми фрезами. Стол станка имеет круговую подачу. Барабанно-фрезерный станок предназначен для одновременной обработки двух торцовых поверхностей заготовок (шатунов, валов, вилок и т.п.), а также фрезерования пазов (см. также статьи Зубообрабатывающий станок, Копировально-фрезерный станок, Резьбофрезерный станок).

         В промышленности находят всё более широкое применение различные типы Ф. с. с программным управлением. В этих станках движение по каждой из трёх координат станка управляется сигналами, записанными на двух дорожках магнитной ленты. Сигналы, возникающие в обмотках шести катушек магнитной головки через усилители, формирователи импульсов и узел распределения импульсов, подаются на тяговые двигатели, а затем через соответствующие гидроусилители на ходовые винты подач станка.

         Д. Л. Юдин.

         Ф. с. в деревообработке имеет вращающийся вертикальный шпиндель, на котором укрепляется фреза, и применяется для плоскостной, профильной и фасонной обработки резанием заготовок. Различают Ф. с. простые (одно- или двухшпиндельные), карусельного типа и копировальные. Одношпиндельные Ф. с. имеют станину со столом и шпиндель, укрепленный на подвижном суппорте. Обработка заготовок осуществляется при помощи направляющих линеек. В двухшпиндельном Ф. с. шпиндели вращаются в противоположные стороны, что облегчает обработку заготовок криволинейной формы и уменьшает вероятность возникновения сколов и задиров. Для плоского и фигурного фрезерования используют Ф. с. карусельного типа с вращающимся столом, на котором укрепляются заготовки. Копировальный Ф. с. снабжен устройством для работы по копиру (шаблону) и служит для производства мелких, точных и скульптурных работ.

         Н. К. Якунин.



        Основные типы фрезерных станков: а — универсально-фрезерный; б — вертикально-фрезерный; в — продольно-фрезерный.

dic.academic.ru

Как подобрать широкоуниверсальный (универсальный) фрезерный станок?

Содержание

Универсальный фрезерный станок – наиболее распространенное оборудование как в частных мастерских, так и на больших предприятиях. Он может выполнять работы как по металлу, так и по дереву.

Универсальный фрезерный станок FU 321M

В сферу его функций входит внутренняя и наружная обработка деталей, нарезка зубцов, фасок, канавок, резьбы и прочего.

Для чего применяют?

Ни одно предприятие, которое производит работы по дереву или металлу, будь то домашняя мастерская или большой завод, не обходится без фрезерных станков.

Главная конструктивная особенность данного агрегата – подвижная фреза – режущий инструмент, с помощью которого выполняются практически любые работы по обработке металлических или по дереву.

С их помощью обрабатывают фасочные и плоские заготовки, тела вращения, зубчатые колеса и много другое.

Основное движение режущего инструмента – вращение. Однако, кроме этого, фреза, вместе с фиксирующим шпинделем движется по оси вверх-вниз для замены режущего инструмента и подвода к обрабатываемой поверхности.

Кроме этого рабочий стол, по салазкам с закрепленной на нем деталью, должен перемешаться по плоскости и под углом к режущему инструменту.

Читайте также: особенности поворотных столов для фрезерных станков и «Как работают координатно-сверлильные станки с ЧПУ?».

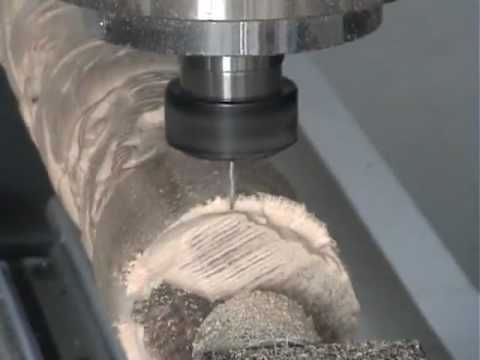

Обработка деревянной заготовки на фрезерном станке с ЧПУ


к меню ↑

Виды фрезерных станков

Фрезерные станки по дереву и металлу на отечественном рынке представлены девятью модификациями.

Читайте также: устройство горизонтально-фрезерного станка с ЧПУ.

Их различают по назначению и конструктивным особенностям.

  • универсальный фрезерный аппарат. Агрегат оснащен горизонтально расположенным неподвижным шпинделем. Используют для обработки небольших деталей в частном и промышленном производстве. Работы могут производиться цилиндрическими, угловыми, дисковыми, фасочными, торцевыми, концевыми фрезами по фрезерованию вертикальных и горизонтальных, фасочных и винтовых поверхностей, нарезки углов и пазов. Стол данного агрегата по салазкам может двигаться в разные стороны и поворачиваться под углом 45 градусов в любом направлении;
  • горизонтально-фрезерный. Его единственное отличие от универсального агрегата в том, что стол не имеет поворотного устройства. То есть стол может двигаться либо горизонтально, либо вертикально вместе с салазками;
  • вертикально-фрезерный. Конструктивная особенность – вертикальное крепление шпинделя и фрезы;
  • широкоуниверсальные фрезерные станки. Конструктивная особенность данного оборудования – наличие второй шпиндельной головки на выдвижном хоботе. Работы по фрезерованию можно выполнять двумя фрезами одновременно или по отдельности. Для удобства работ, на выдвижной шпиндель могут устанавливаться резаки для нарезки резьбы или сверла. Поскольку выдвижная шпиндельная головка может двигаться в любом направлении относительно обрабатываемой детали, агрегаты незаменимы при работе с нестандартными сложными элементами;
  • бесконсольные фрезерные станки. Фреза такого агрегата может перемещаться только вертикально, а стол выполнять движения только продольно или поперечно, относительно шпинделя;

Читайте также: возможности горизонтально-фрезерного станка модели «6Р82».

Широкоуниверсальный фрезерный станок

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

  • продольные станки. Данное устройство получило свое название от особенностей рабочей поверхности. Стол такого агрегата может двигаться только в продольном направлении. Может быть оборудован одной или двумя стойками для крепления шпинделей, которые, в свою очередь, могут перемещаться как продольно, так и поперечно;
  • копировальные фрезерные станки по металлу и дереву. Наиболее дорогое и современное оборудование. Управление станком производится с помощью программного обеспечения. Образец детали «ощупывается» специальным копировальным инструментом, а затем, исходя из полученных данных, станок сам контролирует движение шпинделя с фрезой и перемещает рабочий стол с деталью;
  • шпоночные станки. Стол данного агрегата располагается горизонтально, шпиндель – вертикально. Особенность – наличие автоматизированных рабочих циклов;
  • карусельные станки по металлу и дереву. Шпиндель в данной модели так же располагается вертикально, однако их конструктивной особенностью является постоянно вращающийся стол, который позволяет непрерывно работать с деталью.

к меню ↑

Конструкция агрегата

Широкоуниверсальные фрезерные аппараты по дереву или металлу, в зависимости от модели, марки и сферы применения, могут иметь некоторые конструктивные особенности.

Основные узлы фрезерного станка с ЧПУ

Однако их базовая комплектация всегда одинакова. Любой фрезерный станок включает в себя следующие элементы:

  1. Станина. Неподвижный элемент агрегата, к которому крепятся остальные элементы. Базовая часть должна быть максимально прочно закреплена к полу во избежание возникновения шата или вибраций. Устойчивость станины – главное условие качественной обработки деталей.
  2. Рабочий стол. Подвижная часть агрегата, на которой закрепляется обрабатываемая деталь. Стол может иметь горизонтальное поперечное или продольное движение или быть оборотным.
  3. Салазки. Направляющие, по которым движется рабочий стол.
  4. Хобот. Часть станины, на которой закрепляется шпиндель с фрезой. В нем находятся механизмы не только удерживающие шпиндель, но и приводящие режущий инструмент в действие.
  5. Шпиндель. Вращающаяся часть механизма, к которой крепится фреза. От жесткости самого шпинделя и его крепления зависит точность выполнения фрезерных работ по дереву или металлу.
  6. Конус Морзе. Конусная оправа расположенная на рабочем торце шпинделя, на которой, с помощью гаек и колец крепятся фрезы.
  7. Двигатель. Все станки оснащены электрическим двухфазным или, чаще, трехфазным двигателем. С его помощью фрезе передается крутящийся момент.
  8. Блок управления. Блок управления может быть механическим или электронным (станки с ЧПУ). Главная его задача – регулировка скорости вращения шпинделя.

Читайте также: как работает фрезерно-гравировальный станок с ЧПУ?

Кроме всего выше перечисленного, станки часто оснащаются системой подачи охлаждающей жидкости и пылеотсосами.

Множество видов фрез по металлу для станка


к меню ↑

Требования к фрезерным станкам

Читайте также: «Как выполнить сборку фрезерного станка по дереву своими руками?» и «Станки Кратон — обзор модельного ряда».

При выборе фрезерного станка как для бытового, так и для промышленного применения, мастер всегда выдвигает жесткие требования к агрегату.

  1. Жесткая и виброустойчивая станина. Малейшие вибрации или прогибы базовой части могут привести к неправильной обработке или порче детали. Поэтому на данный пункт нужно обращать особое внимание.
  2. Удобство замены фрез. В процессе работы универсальный фрезерный станок по металлу или дереву может требовать частой замены режущих элементов. Поэтому, немаловажным параметром является удобство и быстрота смены фрезы.
  3. Комплектация дополнительным оборудованием или возможность его установки в будущем. Любой мастер старается сохранять порядок на рабочем месте. Да и дышать стружкой при работе по металлу или дереву вряд ли кому-то понравится. Поэтому немаловажным параметром является оснащение агрегата пылеотсосом.

к меню ↑

Принцип работы

Перед началом работы по металлу или дереву необходимо убедиться в полной исправности агрегата, а так же надеть спецовку во избежание травматизма.

  1. Обрабатываемая деталь закрепляется на рабочем столе.
  2. На конус Морзе с помощью колец и гаек крепится нужный режущий инструмент.
  3. Включаем аппарат и устанавливаем нужную скорость вращения шпинделя.
  4. После того, как двигатель придаст крутящийся момент фрезе, можно подводить ее к детали и начинать обработку по металлу или дереву.
  5. При необходимости, в процессе работы над одной деталью можно производить несколько смен фрезы.

Читайте также о принципах работы фальцепрокатного станка.

к меню ↑

Универсальный фрезерный станок FHV50PD (видео)

data-full-width-responsive=»true»
data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

 Главная страница » Фрезерные

ostanke.ru

РубрикаРазное

Добавить комментарий
