Настольные фрезерные станки с ЧПУ: особенности работы

Настольные фрезерные станки с ЧПУ – это достаточно мощные, точные и доступные станки, которые идеально подойдут для производителей, дизайнеров, домашних мастерских и малых предприятий.

Принцип работы

Настольный фрезер – это 3-осевая машина, которая управляется компьютером с помощью специальной программы и/или DSP контроллера. Тип управления зависит от комплектации станка с числовым программным управлением. Такой станок способен производить точные детали из широкого спектра материалов.

Фактически он является младшим братом фрезерного станка с ЧПУ. Настольная машина способна выполнять те же действия: может фрезеровать, сверлить, растачивать, и др. Принцип работы агрегата аналогичен, но отличие от большого станка в том, что мини-фрезер может обработать материалы небольших размеров.

Типы станков

Мини фрезер с ЧПУ можно разделить на два вида:

  1. Консольный.
  2. Портальный.

У консольных станков конструкция и принцип работы схож с большими вертикально-фрезерными станками. Что касается портального, то у него шпиндель крепится на поперечине между стойками, которые зафиксированы или двигаются вдоль оси У.

Шпиндель двигается как по оси Z, так и по оси Х.

Чаще всего мини фрезеры имеют стружкоотсос, систему охлаждения для шпинделя, поворотное устройство и прочее, при необходимости можно самостоятельно доукомплектовать агрегат.

Наиболее популярные материалы для обработки на сегодняшний день – это дерево и металл. Поэтому можно классифицировать станки и по типу материала, который обрабатывается:

  1. Первый тип – настольный фрезерный станок с ЧПУ по дереву. Это новое поколение оборудования для деревообработки. Такие машины имеют большую производительность и функциональность, а также обладают другими положительными свойствами.
  2. Второй тип – это фрезерный станок с ЧПУ по металлу. Прямое назначение такого типа оборудования – обработка металла и изготовление разнообразной продукции из металла. На сегодня имеется большое количество такого типа оборудования, принцип работы которого одинаковый.

Преимущества

  • домашний фрезерный станок отлично подходит для гравировки, промышленные станки для таких задач обычно не используются;
  • простота использования;
  • более простое обслуживание;
  • работает от однофазной сети, и потребляет меньше электроэнергии;
  • занимает небольшую площадь;
  • тихая работа;
  • функции безопасности, которые есть в некоторых моделях, делают его идеальным для использования в Makerspaces, FabLabs и Education, где может быть неконтролируемое использование;
  • маленький вес, можно с легкостью перемещать его с места на место;
  • дешевизна, в отличие от более крупных станков;
  • если сравнивать с оборудованием, которое имеет ручное управление, то фрезерные ЧПУ имеют более высокую производительность. Особенно это актуально для малого бизнеса.

Если использовать настольное оборудование на заводах для обработки небольших деталей и фрезерования, то можно сэкономить на электроэнергии. Да и к тому же, не каждый крупногабаритный станок ЧПУ сможет осилить мелкую фрезерную обработку, которая рассчитана на настольный аппарат.

Особенности работы с оборудованием

Мини фрезерный станок с ЧПУ отличается тем, что работать на нем может не только высоко квалифицированный специалист, а и простой рабочий. Оператор, который управляет данным аппаратом, должен лишь правильно закрепить нужную заготовку, а после загрузить и произвести запуск программы, с помощью которой ЧПУ фрезер выполнит все операции в автоматическом режиме.

На первый взгляд все очень просто, а дело вот в чем: написание программы для ЧПУ оборудования требует специальной квалификации. Для этого необходимо уметь пользоваться системой CAD/CAM.

Система управления состоит из ЧПУ с системой команд и компьютера, который используется для того, чтобы управлять настольным фрезерным станком с ЧПУ, программой и нужным программным обеспечением.

Иными словами, если вы впервые столкнулись с ЧПУ устройством, то нужно научиться работать с ним и соответствующим программным обеспечением. Благодаря последнему будут доступны следующие операции:

  • создание чертежей;
  • моделирование объемных (3D) моделей;
  • разработка на основе чертежей и моделей программы, с помощью которой и будет осуществляться вся работа.

Необходимо также заметить, что в процессе работы с оборудованием нужно контролировать его действия, поскольку не каждый настольный станок укомплектован системой аварийной остановки в случае сбоя программы.

Специфика гравировально-фрезерных станков

Внешний вид такого типа оборудования почти не имеет отличий от большого фрезерного, иногда они почти одинаковые. Данная характеристика зависит от модели и конструкции агрегата того или иного типа. Область, в которой применяются гравировальные фрезерные станки, аналогична той, в которой применяются фрезерные. И как было сказано выше, последний вид может справиться с гравировальными работами. Давайте разберемся, в чем же тогда их отличие?

Разница данных видов оборудования в том, что гравировально-фрезерные станки более подходят под гравировку, о чем свидетельствует само их название.

Опишем остальные различия:

  1. Фрезерный ЧПУ может обрабатывать сталь, а гравировальный не осилит такую задачу. Последний подходит для цветных (алюминий, латунь, медь) металлов и не твёрдых материалов.
  2. Гравировальный агрегат осилит даже самую «хрупкую» обработку, а вот фрезерный – нет.
  3. На гравировально-фрезерных станках существует возможность получения изделия, которое не требует последующей обработки. Если работать на фрезерном, то тут все зависит от точности обработки.

Обратите внимание на наличие датчика высоты изделия в гравировальном ЧПУ станке, поскольку он обеспечивает скорость, безопасность и отсутствие брака в работе. Также он предотвращает поломку механической части гравера и микрофрезы. К тому же, некоторые гравировальные станки имеют различные датчики (наклона, мерки вылета рабочего инструмента). Такая деталь обеспечивает высокую точность работы и глубины реза.

Станок-конструктор своими руками

Еще одна отличительная особенность маленького настольного фрезерного ЧПУ станка в том, что его можно купить в виде набора-конструктора, называемого cnc-kit, и собрать своими руками. И цена тут приятно удивляет: она намного ниже, чем у готового станка.

К тому же, есть возможность самостоятельно выбрать необходимую комплектацию и дополнить агрегат всевозможными деталями. И даже, после того, как станок уже собран, в любой момент можно приобрести нужные детали и повысить его производительность.

Преимущества станка-конструктора в следующем:

  • низкая цена по сравнению с готовыми аналогами;
  • производительность и качество не уступает готовым машинам;
  • присутствует гарантия и техобслуживание во время полезного срока использования.

Чтобы собрать данный конструктор, необходимо всего около 3-4 часов свободного времени. В его комплект входит подробная инструкция с рисунками, что в разы упрощает сборку.

Модели станков

Существует огромное количество как домашних фрезерных, так и производственных настольных моделей. Хотелось бы выделить наиболее популярную на сегодня модель – cz20005m. Это небольшой станок, который может обрабатывать пластик, композитные материалы, дерево, различные цветные металлы.

Вся конструкция станка сделана из металла, пластиковые только кожухи. С помощью такой машины можно изготовить образцы деталей. Применяется она и для домашней мастерской, и в учебных заведениях для приобретения навыков работы со станками. Положительными свойствами является простота в использовании, надежность и безопасность.

vseochpu.ru

Станки с ЧПУ - Настольные фрезерные

Настольный фрезерный станок с ЧПУ

На мелкосерийных производствах во многих случаях незаменимым становится настольный фрезерный станок с ЧПУ по металлу «Cutmaster». Это надежное и долговечное оборудование, с помощью которого изготавливаются различные детали и механизмы, в том числе для транспортных средств. Наличие ЧПУ сводит к минимуму количество ручного труда и повышает итоговое качество изделий на предприятии.

Преимущества настольного фрезерного станка с ЧПУ

Главным плюсом настольных станков с числовым управлением является оперативный выпуск деталей с высокой точностью по контурам и размерам. При этом мастеру не нужно владеть особыми навыками, поскольку здесь достаточно задать компьютерную программу и проследить за выполнением технологического процесса.

Фиксация заготовки на настольном фрезерном станке по металлу с ЧПУ осуществляется посредством жестких креплений, поэтому она не смещается, а все операции по фрезеровке выполняются с четким соблюдением заданных параметров.

Оборудование данного типа, произведенное компанией «Cutmaster», отличается:

  • универсальностью;

  • малошумностью;

  • компактностью;

  • минимальным уровнем вибрации в процессе работы;

  • отсутствием необходимости в больших тратах на покупку настольного фрезерного станка с ЧПУ;

  • простотой обслуживания.

Эти агрегаты подходят и для бытового использования, и для промышленного сектора. В зависимости от ваших потребностей мы подберем оптимальный вариант оборудования.

«Cutmaster» является непосредственным производителем техники, поэтому предлагает оптимальные цены. Для приобретения оборудования или оригинальных комплектующих к нему обращайтесь к менеджерам компании, а по вопросам ремонта и эксплуатации настольного фрезерного станка по металлу с ЧПУ – к мастерам техотдела.



www.cutmaster.ru

Настольные мини ЧПУ

Станки с ЧПУ сегодня являются весьма распространенным оборудованием. Их можно встретить на крупных производствах, в исследовательских центрах и лабораториях, в малом бизнесе и домашних мастерских, для хобби. Настольные фрезерно - гравировальные станки находят свое применение при изготовлении мелких и высокоточных деталей сложной формы.

Благодаря малым размерам для таких станков достаточно просто организовать рабочее место. Компактный станок всегда сможет найти себе место в маленькой мастерской, гараже или даже специально оборудованном для этого балконе! Для него не потребуется специального рабочего стола или залитого бетонного основания. Еще одним преимуществом настольных станков является их относительно невысокая стоимость – большинство этих станков доступно для покупки обычному пользователю.

Настольным ЧПУ по плечу обработка практически любых популярных материалов: древесины, пластика, гипса, воска, цветных металлов. При установке дополнительно поворотной оси, на ЧПУ станке можно производить токарную обработку и обработку сложных деталей, которые классические токарные и фрезерные станки обработать не в состоянии!

В нашем каталоге представлены две группы настольных мини чпу станков



Фрезеровка на настольных чпу по дереву, фанере, воску, камню, стеклу и др. материалам в нашей Коллекции работ



Фрезеровка дюрали толщиной 40 мм на настольном станке с чпу cnc3040al2

 Видео предоставлено покупателями нашего станка лабораторией робототехники и механотроники КубГУ, вырезаются ноги для робота.



Гравировка по стеклу на  чпу бюджетной серии Моделист3040



Фрезеровка модельного воска на настольном гравировально-фрезерном станке с ЧПУ. Размер модели 35х35мм, фреза R0,25мм, шаг обработки 0,1мм, время обработки 23мин.





Больше работ по восковке на настольных мини чпу станках в Коллекции работ  от покупателей наших станков.



3D Фрезеровка по дереву на чпу станке из ламинированной фанеры. Скорость 3Д фрезерования до 5м/мин



Больше о 3Д резьбе по дереву в Коллекции работ от пользователей наших станков



Фрезеровка мебельных фасадов на настольных станках по дереву из бюджетной серии



Больше о производстве мебели на станках нашей компании в Коллекции работ



Изготовление литформы из акрилового камня для отливки силиконовых приманок на станке с ЧПУ CNC-3658AL-S



Изготовление прессформ, клише и пломбираторов



4х осевая обработка дерева на настольном фрезерном станке с чпу



Применение чпу станка cnc3040al2 в производстве аксессуаров для фото и видео камер. Видео предоставлено Андреем К. (г. Приморско - Ахтарск)



С возможностями станков компании ЧПУ-Моделист можно ознакомиться, посмотрев видео работ на нашем Youtube канале.  А также на страничках в соц. сетях В Контакте и Инстаграм









cncmodelist.ru

НАСТОЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК С ЧПУ [по металлу]

[Настольные фрезерные станки с ЧПУ по металлу] незаменимы на мелкосерийных производствах, которые занимаются изготовлением механизмов и деталей для различного рода транспорта.

Если ранее настольный фрезерный станок мог эксплуатироваться только в ручном режиме, затем в автоматизированных условиях, то на сегодняшний день массовая компьютеризация оборудования позволила перевести подобные установки в категорию агрегатов с возможностью применения ЧПУ.

Принцип эксплуатации и особенности конструкции

С помощью настольных фрезерных станков можно обрабатывать заготовки из различных материалов, например, камня, пластика, металла, керамики или дерева.

В любом из указанных материалов настольные фрезерные станки позволяют проделывать отверстия нужного диаметра и конфигурации.

Их применение дает возможность не только провести качественный разрез изделия, но и с точностью рассчитать промежуточное расстояние между отверстиями.

Подлежащие фрезерной обработке заготовки, фиксируются на столе, затем станок с помощью фрезы и за счет вращательных движений обрабатывает материал.

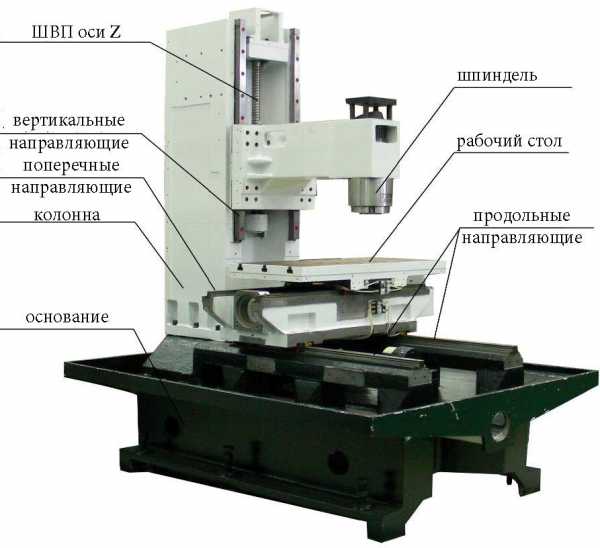

Особенности конструкции настольных фрезерных станков позволяют разделить оборудование на два типа:

  • консольный фрезерный станок – к данной категории относятся вертикальные, горизонтальные и широкоуниверсальные установки;
  • бесконсольный фрезерный станок – представляет собой вертикальные и горизонтальные устройства.

Первый тип станков считается самым востребованным, следственно, более распространенным.

Отличие настольного фрезерного станка сводится к наличию консоли, за счет которой в данном случае удерживается заготовка.

При этом от шпинделя станка не требуются никакие действия, так как консоль, перемещаясь по станине, полноценно выполняет назначенные ей функции.

Настольный бесконсольный фрезерный станок с ЧПУ имеет отличия, которые заключаются в возможности перемещения стола с зафиксированной на нем заготовкой только вдоль и поперек.

В данном случае шпинделю надлежит выполнять разные движения, включая вертикальные.

ЧПУ (числовое программное управление) используется для проведения технологических операций, заранее указанных на специальном информационном носителе.

Для настольных станков с ЧПУ было разработано несколько типов программного обеспечения:

Позиционное программное обеспечение – используется для расточных и сверлильно-фрезерных установок, в процессе работы на информационный диск заносится только местоположение конечных точек.

Контурное программное обеспечение – разработано для круглошлифовального оборудования с ЧПУ, работает по указанной траектории.

Комбинированная программа – разработана для настольных фрезерно-токарных установок с ЧПУ, многоцелевого назначения, совмещает в себе две вышеуказанных компьютерных программы.

Видео:

Многоконтурная программа – считается сложной, так как наделена свойством, управлять всеми существующими функциями, которыми обеспечен настольный фрезерный станок.

Именно для широкоформатных фрезерных установок с возможностью эксплуатации ЧПУ применяется данный тип программы.

Виды и преимущество применения фрезерных станков с ЧПУ

В отличие от простого автоматического сверлильно-фрезерного станка по металлу, настольный станок с ЧПУ имеет массу преимуществ.

Среди них возможность оперативного изготовления деталей со сверхточными контурами.

При этом не требуется присутствие специализированных сотрудников, достаточно оператора, который своими руками поставит задачу на выполнение с помощью компьютерной программы.

Применение оборудования с ЧПУ возможно как в производственной, так и в бытовой сфере, где индивидуальный потребитель может своими руками задать устройству определенную задачу.

Конечно, цена на такое оборудование с ЧПУ будет значительно выше.

На данный момент существуют следующие разновидности фрезерных станков с числовым программным обеспечением:

  1. установка с ЧПУ по металлу;
  2. станок с ЧПУ по дереву;
  3. фрезерно-гравировальный станок с ЧПУ.

Настольные фрезерные установки по металлу, применяют для обработки изделий выполненных с использованием разных типов стали.

В зависимости от сложности конструкции, цена на оборудование по обработке металла, может составлять 450$ и выше.

При этом данную категорию установок по металлу с ЧПУ, подразделяют еще на 5 видов:

  1. настольно-фрезерная установка;
  2. фрезерно-обрабатывающая;
  3. широкоуниверсальная;
  4. фрезерно-токарная;
  5. сверлильно-фрезерная.

Выполнить фрезеровку деревянных заготовок позволяют настольные станки по дереву.

Свое применение установки нашли в мебельной промышленности и в производственных сферах, где требуется обработка пластика, алюминия, акрила и других мягких материалов.

Цена на бытовое оборудование по обработке дерева доходит до 400 $.

Видео:

Гравировальный фрезерный станок с числовым программным управлением применяют для фрезерования и гравировки бетонных заготовок, а также изделий из разного типа камней.

Гравировальный станок нашел свое применение при изготовлении декоративных колонн, статуэток и в реализации других дизайнерских решений.

Также гравировальный станок востребован при изготовлении наружных рекламных вывесок.

Гравировальный станок позволяет добиться нужной рельефности изображений на заготовках из различных материалов. Например, с его помощью выполняются штампы для полиграфии.

В ювелирном деле гравировальный станок незаменим при изготовлении форм для литья, при инкрустации и изготовлении медалей.

В обувной промышленности гравировальный станок применяют для производства лекал, различных шаблонов и форм для литья.

Цена на гравировальный станок с ЧПУ составляет примерно 4000$.

Сверлильно-фрезерные установки, по сути, способны заменить два станка с узкоспециализированным назначением.

Благодаря чему сверлильно-фрезерные станки не требуют много места в производственном цеху, и позволяют экономить на покупке оборудования. Так как цена двух совмещенных устройств в одном в любом случае будет ниже.

Сверлильно-фрезерные станки позволяют качественно нарезать резьбу, сверлить отверстия нужных диаметров, выполнять горизонтальную и торцевую фрезеровку изделий, осуществлять зенкерование.

Помимо масштабных производств, сверлильно-фрезерные установки пользуются спросом в сфере малого бизнеса, которые предоставляют потребителю услуги обработки металла.

Приемлемая цена также позволяет приобретать сверлильно-фрезерные устройства и для бытовых целей.

При этом очень часто умельцы своими руками пытаются изготовить сверлильно-фрезерные устройства в домашних условиях.

На данный момент цена производственной сверлильно-фрезерной установки может составлять свыше 1500$.

При этом не рекомендуется приобретать настольное фрезерное оборудование, не изучив существующие предложения на рынке, особенно если его цена слишком высока.

При этом цена не всегда является тем фактором, которым необходимо руководствоваться при выборе.

Главное — это оценить качество агрегата, определиться с нужной мощностью, выбрать установку с подходящей скоростью обработки материала.

Можно ли собрать настольный фрезерный станок самостоятельно?

Имея под рукой необходимые комплектующие элементы, настольную фрезерную установку можно собрать своими руками.

Но чтобы воспроизвести своими руками конструкцию установок с ЧПУ по металлу, которые на сегодняшний день используются в производственной сфере, недостаточно обладать опытом, нужно приобрести дополнительное оборудование для своей мастерской.

Видео:

Именно по этой причине многие мастера не могут своими руками изготовить фрезерное устройство, которое позволило бы решать ряд производственных задач.

Если необходимое оборудование имеется, то прежде чем приступить к сборке установки с ЧПУ своими руками, нужно решить, для каких целей она будет использоваться.

Впоследствии, исходя из этого, можно будет приступить к выбору и покупке конструкционных материалов, необходимых электроэлементов и электронной схемы управления для создания станка своими руками.

При этом не стоит забывать о нужной жесткости конструкции.

Ведь если настольный фрезерный станок с числовым программным управлением будет использоваться для обработки металла, тогда к нему должны предъявляться более высокие требования, чем к станку по обработке дерева.

rezhemmetall.ru

Настольные фрезерные станки с ЧПУ – мини-станки по металлу и другим материалам

Настольные фрезерные станки с ЧПУ – мини-станки по металлу и другим материалам
  • Станки ЧПУ
  • Лазерные станки с ЧПУ
  • Токарные станки
  • Круглофрезерный станок
  • Лазерно-гравировальные станки
  • Станок плазменной резки
  • Многошпиндельные станки
  • Станок для обработки пенопласта
  • 3D Принтеры
  • Покрасочный станок
  • Комплектующие к ЧПУ
  • Комплектующие для лазерных станков
  • Готовые модули
  • Режущий инструмент DJTOL
  • Фрезы ARDEN для ручных и ЧПУ фрезеров
    • Фрезы пазовые прямые
    • Фрезы для выравнивания поверхности
    • Фрезы V-образные
    • Фрезы кромочные прямые
    • Фрезы для врезания петель и замков
    • Фрезы пазовые галтельные
    • Фрезы радиусные полукруглые
    • Фрезы "Ласточкин хвост"
    • Фрезы пазовые
    • Фрезы четвертные
    • Фрезы профильные
      • Фреза "Гусёк" (псевдофилёнка), 222 серия
      • Фрезы "Гусёк" 210 серия
      • Фрезы "Тройной внешний радиус", 323 серия
      • Фрезы "Декоративный гусёк" 212 серия
      • Фрезы "Классический узор", 211 серия
      • Фрезы "Тройной внутренний радиус", 324 серия
      • Фрезы "Шар" 208 серия
      • Фрезы Бычий нос "Катушка", 330 серия
      • Фрезы внешнее и внутреннее скругление 2 в 1
      • Фрезы для скругления удлиненные
      • Фрезы мультипрофильные (Карниз), 351 серия
      • Фрезы овальное скругление (Жалюзи)
      • Фрезы превсофиленка "Волна-1"
      • Фрезы профильные "Ручка" 502 серии
      • Фрезы профильные "Углубленный шар", 329 серия
      • Фрезы профильные "Французская классика", 352 серия
      • Фрезы профильные для плинтусов, 403 серия
      • Фрезы фигурные "Классический гусёк", 311 серия
      • Фрезы филёночные, 416 серия
    • Фрезы для сращивания и мебельной обвязки
    • Комплектующие к фрезам ARDEN
    • Набор радиальных и фасочных фрез
  • Комплектующие для плазменной резки
  • Пневматическое оборудование
  • Дисковые пилы
  • Оборудование для покраски

cnc-tehnologi.ru

цветные и черные металлы, текстолит, карбон, пластики, камень и др. Благодаря продуманной конструкции и качественным комплектующим и

Станки нашей компании ЧПУ Моделист:

CNC-3040ASP гравировально-фрезерный ЧПУ станок предназначен для обработки широкого спектра материалов различной твердости: цветные и черные металлы, текстолит, карбон, пластики, камень и др. Благодаря продуманной конструкции и качественным комплектующим имеет высокую точность обработки материалов и длительный срок службы при интенсивной загрузке. с размером рабочей области 300х400мм

Основные технические характеристики:

Материал станины станка - чугун
Рабочая область - 290*390*165 мм
Максимальная высота заготовки - 190мм
Размер стола - 300*400 мм
Направляющие - профильный рельс  20мм X/Z, 25мм Y
Повторяемость - 0,02мм.
Максимальная скорость перемещений - 3000мм/мин
Масса  -  230 кг

Гарантийный срок службы станка 12 месяцев.

Цена за полный готовый к работе комплект. В состав комплекта  входят:

1.Станок c системой смазки.
2.Блок управления станком.
3.Шпиндель 2,2кВт жидкостного охлаждения (6000 - 24000 об/мин), помпа охлаждения.

Кратко о станке и его элементах:

Станина

Основой станка является станина, выполненная из литых чугунных элементов, с последующей механической обработкой. Использование чугуна позволяет получить практически «монолитную» станину, что положительно сказывается при работе с особо прочными материалами. Все элементы станины имеют качественную фрезеровку для сопряжения между собой и установки конструкционных элементов ,таких как профильный рельс, элементы крепления ШВП и шаговых двигателей. Качество фрезеровки в данном случае определяет точность установки всех элементов станка, их соосность и параллельность.

Стол

Стол представляет собой массивную пластину отлитую из высококачественного чугуна. Поверхность стола отшлифована. Стол  имеет дополнительно фрезерованные пазы для крепления заготовок, тисков, поворотной оси и другой рабочей оснастки (Т-паз) и отверстие для слива СОЖ.

Механика

Механика ЧПУ станка заслуживает особого внимания. Все начинается с 20(X/Z) и 25(Y) мм профильного рельса. Профильный рельс это лучший выбор для построения основы механики высококачественного ЧПУ станка. Устанавливаются профильные рельсы в специально фрезерованные пазы на станине, что обеспечивает их абсолютную параллельность между собой по каждой из осей, а так же отсутствие перепада по высоте при установке. Рельсы крепятся большим количеством винтов и дополнительно прижимаются к станине специальными калеными цилиндрическими «сухарями». Такую конструкцию крепления рельс сложно реализовать на станках бюджетного сегмента из-за ее дороговизны и повышенных требований к обработке материалов.
По каждой из осей установлено по 4 подшипника линейного перемещения. Для повышения жесткости подвижных элементов сами подшипники закреплены на некотором расстоянии друг от друга. С одной стороны это несколько увеличивает габариты станка. С другой дает повышенную жесткость и отсутствие люфтов во всех плоскостях.
Все подвижные части ЧПУ станка приводятся в действие ШВП 1605 TBI. Весь станок приводится в движение шаговым двигателями NEMA 23 100мм.

Управляющая электроника

Управление шаговыми двигателями реализовано на дискретных драйверах Leadshine DM556. Данные драйверы имеют свой встроенный DSP процессор, контролирующий работу всего драйвера (отслеживание тока, дробление шага, антирезонансный алгоритм).  Компания Leadshine является на сегодняшний день одним из лидеров по производству драйверов шаговых двигателей.

Шпиндель

Данный станок имеет на своем борту высококачественный шпиндель мощностью 2,2 кВт жидкостного охлаждения. Управление производится частотным преобразователем, позволяющим производить регулировку оборотов режущего инструмента в диапазоне 6-24 тысяч оборотов в минуту.
Система смазки
Станок по умолчанию оснащен  полуавтоматической системой подачи смазки. Подача масла осуществляется к каждому подшипнику линейного перемещения и к гайкам ШВП. Регулировка подачм и количества подаваемой смазки регулируется специальным узлом дозирования и распределения. Использование системы смазки позволяет значительно увеличить рабочий ресурс подвижных элементов станка и улучшить эксплуатационные показатели.

Датчики

Станок оснащен концевыми индуктивными датчиками (X+/X-/Y+/Y-/Z+) Концевые датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка. Так же датчики выполняют функцию лимитирования и ограничивают перемещение станка за пределы рабочей зоны, предотвращая сбой координатной системы.

Дополнительные опции (доступны под заказ):

-Установка низкооборотного шпинделя 2,2 кВт с повышенным крутящим моментом на валу (на низких оборотах) и частотой вращения 1-8 тысяч об./мин. Такой шпиндель прекрасно подойдет для обработки твердых металлов специализированными фрезами.

-Установка системы подачи СОЖ в зону реза и ванны с дополнительной помпой. Использование СОЖ повышает производительность при обработке металлов и камня.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Поворотная ось. На данный станок возможна установка дополнительного поворотного механизма, для 4х осевой обработки деталей сложной формы.

-Установка серво-шаговых двигателей.  Серво-шаговый привод отличается от классического наличием цепи обратной связи с энкодером и гибким токовым управлением режимами работы двигателя. Использование серво-шаговых двигателей позволяет повысить производительность станка при интенсивной работе за счет снижения количества сбоев по причине пропуска шагов. Так же использование серво-шаговых двигателей позволяет работать с бОльшими скоростями и ускорениями, по сравнению с обычными шаговыми двигателями, что положительно сказывается на скорости обработки.

-Установка высокоточной ШВП 1605 с дополнительной гайкой и «системой предварительного натяжения». Эта система обеспечивает полную компенсацию люфта ШВП в продольной плоскости, а так же имеет лучшее распределение нагрузки при движении, т. к. вся нагрузка распределяется фактически по двум независимым гайкам.

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Скачать руководство по эксплуатации

Полезные ссылки по работе со станками с чпу:

Коллекция работ выполенных на станках

cncmodelist.ru

ВЕСЬ ЧУГУННЫЙ СТАНОК ЧПУ (707)

Модель станка707-2707-6707-7
Рабочий ход осей, XxYxZ (мм)400x600x200600x1200x200900x1200x200
Размер стола, XxY (мм)450x870650x14701100x1400
Габаритные размеры
станка, XxYxZ (мм)
800x900x7001000x1550x850140x1600x850
РамаЧугунная литая С-21Чугунная литая С-21Чугунная литая С-21
Шарико-винтовые пары16 мм
Шаг 10 мм
16 мм
Шаг 10 мм
16 мм
Шаг 10 мм
Гофрозащитанетнетнет
Тип направляющихрельсовые HIWIN 15 ммрельсовые HIWIN 15 ммрельсовые HIWIN 15 мм
Тип столаалюминиевый пазовый столалюминиевый пазовый столалюминиевый пазовый стол
Размер зажимных болтовM8M8M8
Расстояние от края шпинделя до поверхности стола (мм)220220220
Система управленияMach4Mach4Mach4
Подача резания (мм/мин)2500 - 60002500 - 60002500 - 6000
Свободное перемещение до (мм/мин)100001000010000
Перемещения по оси X (мм)400600900
Перемещения по оси Y (мм)60012001200
Перемещения по оси Z (мм)200200200
Направляющие по оси Xрельсовые HIWIN 15 ммрельсовые HIWIN 15 ммрельсовые HIWIN 15 мм
Направляющие по оси Yрельсовые HIWIN 15 ммрельсовые HIWIN 15 ммрельсовые HIWIN 15 мм
Направляющие по оси Zрельсовые HIWIN 15 ммрельсовые HIWIN 15 ммрельсовые HIWIN 15 мм
Мощность шпинделя кВт1,5/2,2 1,5/2,2 1,5/2,2
Момент удержания ШД оси Х (Н∙м)1,81,81,8
Момент удержания ШД оси Z (Н∙м)1,81,81,8
Момент удержания ШД оси Y (Н∙м)1,81,81,8
Источник питания220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
Базовый интерфейс подключенияпараллельный LPT-портпараллельный LPT-портпараллельный LPT-порт
Тип кодаG - кодыG - кодыG - коды
Операционная системаWindows XP/7 (32)Windows XP/7 (32)Windows XP/7 (32)
Программное обеспечениеMach, ArtCAMMach, ArtCAMMach, ArtCAM
Тип приводашаговые двигатели/серво шаговые двигатели/ сервошаговые двигатели/ серво
Цанговый зажимER-11/ER-20ER-11/ER-20ER-11/ER-20
Число оборотов шпинделя (об/мин)6 000 - 24 0006 000 - 24 0006 000 - 24 000
Охлаждение шпинделяводяноеводяноеводяное
Рабочая температура (°C)+10...+45+10...+45+10...+45
Вес, НЕТТО до (кг)230304387
Вес, БРУТТО до (кг)257344432
Гарантия12 месяцев12 месяцев12 месяцев
Размер станка в сборе (мм)800x900x7001000x1550x8501400x1600x850
Размер упаковки (мм)1100х1200х10001300х1850х11501700х1900х1150

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

Станок выполнен из цельнолитого чугуна С21. Рама станка — чугунная, толщиной 15 мм, боковые части стоек также изготовлены из 15-мм чугуна. Портал станка ЧПУ серии 707 сделан из 15-мм чугуна, ось Z также изготовлена из 15-мм чугуна, также и крепление шпинделя — 15-мм чугун.

На фрезерных станках ЧПУ серии 707 устанавливается пазовый алюминиевый стол. При желании заказчика может быть установлен чугунный пазовый стол. На настольных фрезерных станках по дереву и камню используются 15-миллиметровые направляющие фирмы HIWIN, винты ШВП 16 – 20 мм. Фрезерные станки с ЧПУ по дереву 707 обладают высокими характеристиками точности обработки, выполняют обработку материала со скоростью от 3000 до 10000 мм/мин.

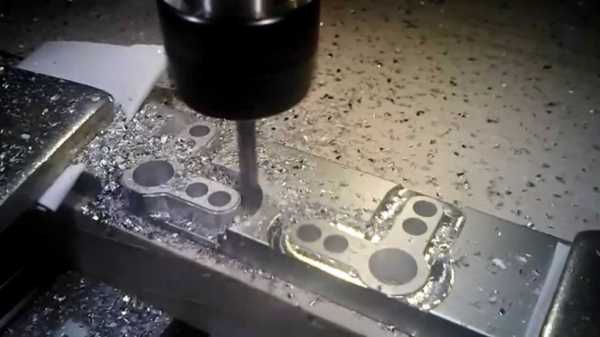

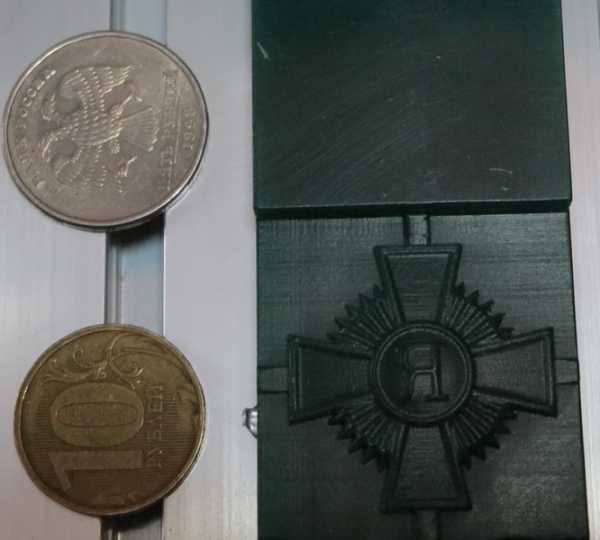

Фрезерный станок с ЧПУ выполняют обработку дерева, пластика, алюминия, латуни, титана, а также металлических изделий, двухслойного пластика, оргстекла, искусственного камня. Станки могут использоваться для производства клише для тиснения, табличек, малых литьевых форм, ювелирных изделий. Станки оснащены шпинделем мощностью 1,5 кВт с частотой вращения до 24 000 оборотов в минуту. В стандартную комплектацию настольных фрезерных станков с ЧПУ входит профессиональное ПО. При желании заказчика на станки устанавливается четвертая ось для 3,5D обработки, объемный сканер. Настольные фрезерные станки с ЧПУ обладают выгодным соотношением цены и качества, всеми преимуществами, чугунного станка, мощной чугунной станины и бюджетной ценой на этот класс станков.

Настольные фрезерные станки с ЧПУ могут использоваться для изготовления резных дверей, кухонь, деревянных лестниц, балясин, настольных игр (шахматы, нарды), сувениров, украшений, матриц, различных прокладок для автомобильной промышленности, икон, крестов и многой другой продукции!

Наши достижения
Рама, портал и суппорт

Рама, портал и суппорт фрезерных станков серии 707 изготовлены из литого чугуна. Благодаря этому станки имеют очень хорошую жесткость, позволяющие обрабатывать материалы любой жесткости, вплоть до металлов.

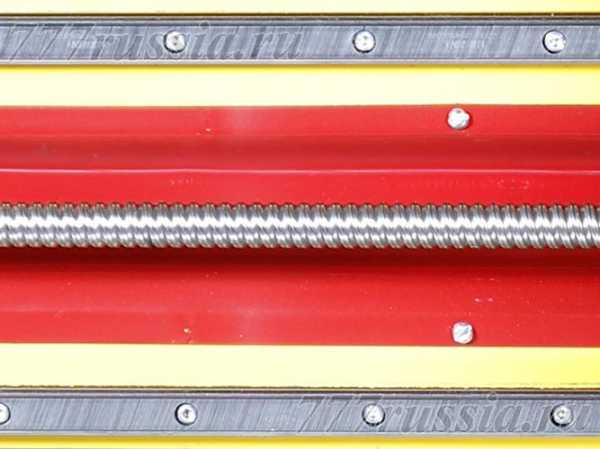

Линейные направляющие

На фрезерных станках с ЧПУ серии 707 в базовой комплектации устанавливаются рельсовые направляющие фирмы HiWin. Данный производитель направляющих считается лучшим на рынке.

Наличие рельсовых направляющих обеспечивает данному станку высокую жесткость и позволяют выполнять обработку таких твердых материалов, как сталь.

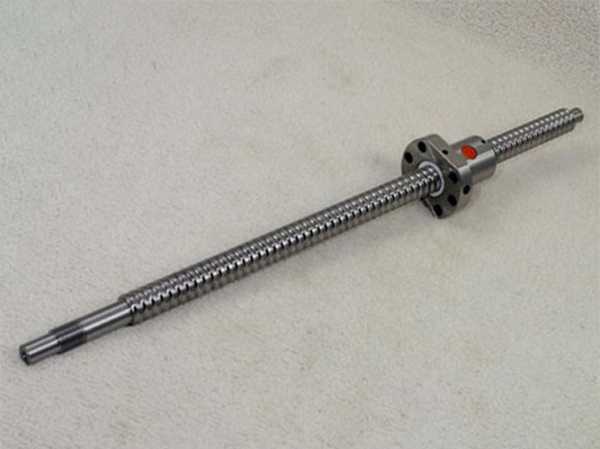

Высокоприцезионные ШВП

На станках ЧПУ серии 707 установлены высокоприцезионные шарико-винтовые пары высокой точности. Благодаря этому на станках практически полностью отсутствует люфт.

Наличие ШВП в совокупности с другими техническими особенностями данной серии станков производства завода «Twitte» обеспечивает высокоточное перемещение обрабатывающего инструмента на станке.

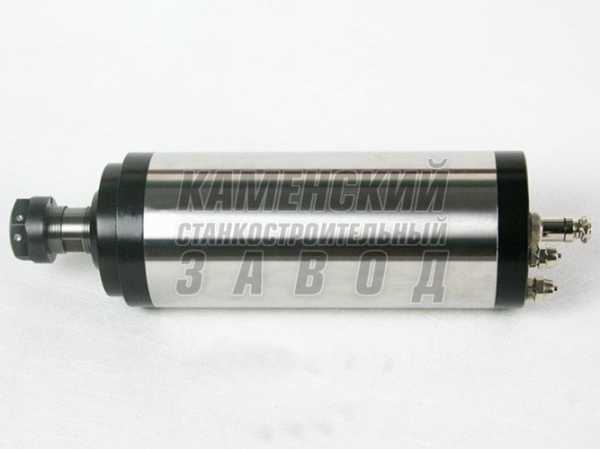

Профессиональный промышленный шпиндель

На фрезерных ЧПУ станках серии 707 производства Каменского станкостроительного завода устанавливаются высококачественные профессиональные шпиндели ведущих мировых производителей с водяным охлаждением.

Частота вращения шпинделя составляет 24000 оборотов в минуту.

Высококачественные шаговые двигателей

Перемещение движущихся элементов станка осуществляется за счет шаговых двигателей. Они позволяют добиться очень высокой точности перемещения и имеют невысокую стоимость.

Особенностью шаговых двигателей является то, что его обмотки активируются последовательно. Из-за чего вращение двигателя происходит по шагам.

В отличии от более дорогостоящих серводвигателей, такие шаговые двигатели не имеют обратной связи. На данный станок также возможна установка серводвигателей

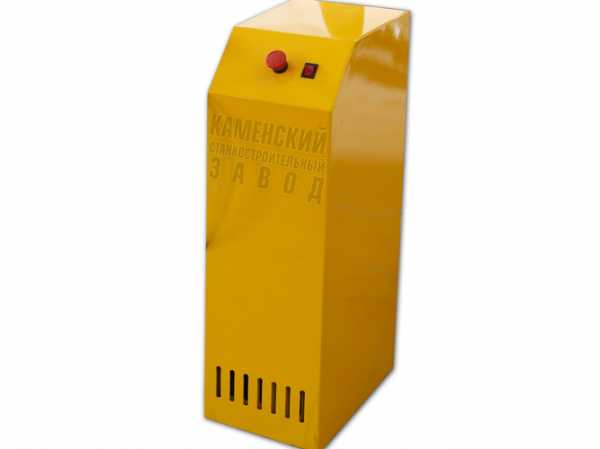

Блоки управления

Станок комплектуется надежным блоком управления, собранным специалистами нашего завода. При производстве блока управления используются высококачественные электронные компоненты. Надежность данной модель блока управления проверена годами.

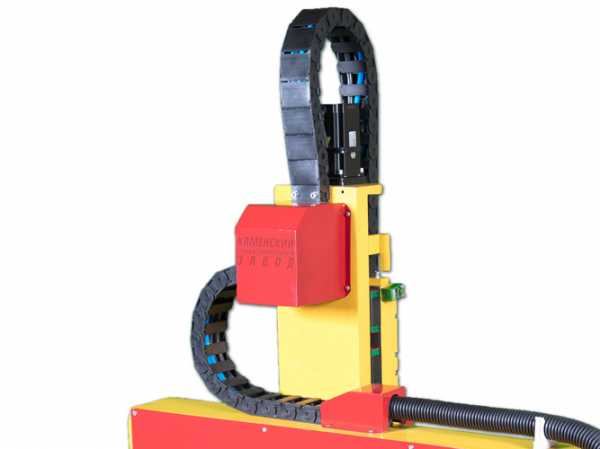

Гибкий кабель-канал

На фрезерных станках с ЧПУ серии 707 устанавливаются гибкие кабель-каналы (кабелеукладчики), что необходимо для правильного движения кабелей при перемещении движущихся частей станка. Чтобы провода не запутывались и не цеплялись за станок. Используется качественный и надежный кабель-канал.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.
