Содержание

Выбор фрезы для станка с чпу

Выбор типа фрезы для станка зависит от обрабатываемого материала:

1-заходные фрезы для станков с ЧПУ подходят для для фрезеровки «мягких» материалов: мягких пластмасс (оргстекло, акрил, ПВХ, плексиглас, пенопласты), деревянных материалов (древесина, волокнистая плита, ДСП), сэндвич панелей (алюминий / пластмассы) в выигрыше острые. Так как здесь проблема более скорого затупления предпочтительнее чем опасность засорения и поломки фрезы.

Данный тип фрезы в основном применяется рекламными и макетными производствами для быстрого раскроя материалов в том случае, когда не столь важно качество торца обрабатываемой поверхности. Однако глубина и длина одной канавки позволяет получать длинную стружку, которая препятствует забиванию фрезы, что увеличивает ее долговечность.

2-заходные фрезы для станков с ЧПУ подходят для для фрезеровки жестких материалов МДФ, Фанера, пластмасс (оргстекло, акрил, ПВХ, плексиглас, пенопласты), сэндвичей (алюминий / пластмассы) .

Спиральная фреза с двумя и более заходами применяется для обработки с образованием более мелкой стружки и с большим съемом материала за один проход. Количество зубьев и глубина канавок обеспечивает измельчение. При использовании фрез с большим количеством заходов можно добиться большей чистоты обработанной поверхности.

Спиральная двухзаходная круглая фреза позволяет получить наименее шероховатую поверхность благодаря меньшим вибрациям в процессе резания. Этот инструмент применяется для нанесения U-образной гравировки (например, текста) на поверхность материала, а также используется при окончательной или предварительной обработке трехмерных объектов (в зависимости от величины самых мелких элементов рельефа). При окончательной обработке такой фрезой твердых сортов дерева поверхность получается полированной и не требует дополнительной доработки. Также спиральные фрезы используют для предварительной и окончательной (зависит от геометрии обрабатываемой поверхности) обработки 3D-объектов и различных форм.



Наиболее часто встречаются фрезы с удалением стружки вверх. При работе фрезой с удалением стружки вверх на поверхности обрабатываемого материала может присутствовать ворс. Чтобы при прорезной резьбе(раскрой) получить чистую поверхность можно использовать фрезы с удалением стружки в низ , в которых сочетается правое вращение и левая спираль резьбы, что препятствует возникновению ворса на поверхности. При обработке ламинированных материалов используют компрессионные фрезы, которые позволяют получить поверхность без сколов, сохраняя облицовочный материал .

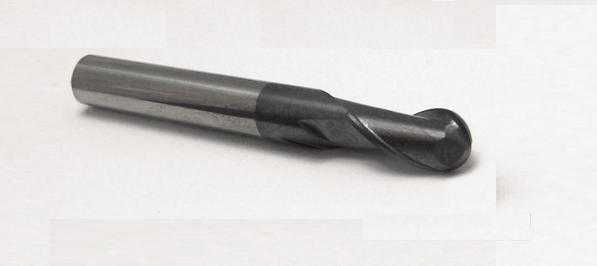

Сферические, или шариковые, фрезы для станков с ЧПУ применяются для 3D-обработки. Они обрабатывают дерево, пластик, сталь, цветные металлы (медь, алюминий, дюраль, латунь и т.д.). Данные фрезы позволяют получить поверхность с меньшей шероховатостью благодаря меньшим вибрациям в процессе резания.

Фрезы конусные двухзаходные, для станков с ЧПУ используются для работы с заготовками из дерева, ДСП, МДФ, пластиков, модельного воска и некоторых цветных металлов. Конусные двухзаходные фрезы иделаьно подходят для обработки высоких рельефов за один этап без черновой обработки. Благодаря конусной форме фрезы имеют высокую прочность при маленьком диаметре режущего кончика фрезы.







Фрезы изготавливаются из карбида вольфрама с добавлением упрочняющих примесей, покрытие  AlTiN (алюминий нитрид титана).

 Настройка конусной фрезы в программе ArtCAM описана в статье «Создание инструмента конусной фрезы в ArtCAM»

Фрезы с режущей частью в виде рыбьего хвоста при фрезеровке насквозь предотвращают появление неровностей, сколов, заусенцев на обратной стороне материала. Глубокая канавка позволяет поддерживать высокие подачи при высокоскоростной обработки обработке материала. За счет геометрии лезвия минимизируются вибрации, а геометрия фрезы способствует эффективному выбросу стружки из зоны резания.

Конический гравер применяется для обработки мелких 3D-элементов рельефа и при гравировке на поверхности материала (ABS, ПВХ, дерево, оргстекло).

Различия между фрезой и гравером
Гравер — это простой инструмент, разделенный пополам цилиндр, с последующей задней шлифовкой.
Форма может быть различна; наиболее распространены треугольные . В противоположность фрезам у них нет спиралевидного желоба для отвода стружки.

Основное отличие между китайскими фрезами и европейскими — это их ресурс, измеряемый в погонных метрах или часах работы машин. Поскольку стоимость европейских фрез, как правило, в 2-3 раза превышает стоимость китайских, выгода получается весьма ощутимая. Рассматривая вариант металлообработки, нелишним будет проверить точность изготовления фрезы. Как правило, фабрики, занимающиеся изготовлением фрез по металлу в Европе, имеют свои представительства и в Китае. Если же брать небрендовые китайские фрезы, то нужно тщательно смотреть угол заточки, глубину канавки и желательно поинтересоваться, из какого сплава они сделаны.

HSS фрезы с покрытием

Жизнь HSS фрезы с покрытием значительно увеличивается. Например, для нитрида титана (TiN) срок службы увеличивается в шесть раз.

Titan-Nitrid существенно жестче чем HSS, а также жестче чем HM. С Titan-Nitrid покрытием инструменты HM служат также дольше, хотя различие в твердости незначительное.
Более значительно покрытие отражается на число оборотов и подачу. Ее можно увеличивать и укорачивать таким образом время обработки. При фрезеровке алюминия TiN предотвращает внушающее страх запекание алюминия во фрезе. Покрытие действует как тефлон в сковороде (стружка скользит).



Трехзаходные или трехзубые фрезы.



Трехзаходные спиральные торцевые концевые фрезы применяются для фрезерования, раскроя, обработки пазов по твердым материалам,черновой и получистовой обработки сталей, в том числе нержавеющих. Три режущих кромки обеспечивают более высокое качество обрабатываемой поверхности, чем у 2-х и однозаходных фрез. Их главное преимущество – высокая жесткость при сохраняющихся неплохих характеристиках отвода стружки из зоны резания.



Ознакомиться с режимами резки на фрезерных станках с ЧПУ можно здесь.

cncmodelist.ru

ПОЛЕЗНО — Классификация фрез по сфере применения

Фрезы для станка по обработке оргстекла

Фрезерование — один из самых универсальных способов обработки. В зависимости от метода подачи материала допускается обработка плоскостей, цилиндрических, вращательных и винтовых поверхностей, формирование пазов, шлицев, канавок и так далее. Рабочим инструментом станка выступает фреза.

Что такое фреза?
Фреза – режущий инструмент с одним или несколькими лезвиями (зубьями). Во время работы она вращается вокруг своей оси с высокой скоростью. Зубья насадки касаются поверхности, удаляя часть материала и формируя рельеф.
Так же, как и сверло, фреза включает режущую часть и хвостовик. Но при этом формы рабочей части крайне разнообразны. Более информативными для характеристики инструмента являются его геометрические параметры:
  • диаметр – определяет величину рабочей зоны;
  • высота – расстояние между дном бороздки и режущей кромкой лезвия. Измеряется в радиальном сечении перпендикулярно оси;
  • ширина фаски – расстояние между режущей кромкой до пересечения задней и спинной поверхности лезвия;
  • окружной шаг – расстояние между точками соседних режущих кромок, измеренное по дуге с центром на оси;
  • величина затылования (если есть)– понижение кривой между кромками соседних лезвий. Затылованная часть позволяет сохранить профиль кромки при повторном затачивании.
Сфера применения
Количество операций, производимых с помощью фрезы, чрезвычайно велико. Что и объясняет их высочайшую востребованность.
  • Грубая обработка металлов и неметаллов – раскрой, резка, сверление, черновая обработка.
  • Высверливание канавок разной формы – пазы, бороздки, винтовые каналы, впадины косозубых колес и так далее.
  • Обработка углов и кромки.
  • Чистовая обработка и резка, изготовление деталей сложной геометрической формы: штампы, лопасти, пресс-формы.
  • Художественное фрезерование – с помощью фрез вытачивают сложные изящные элементы из дерева, формируют на плоскости 3D изображения и орнаменты.
Разновидности
Классификация производится по целому ряду признаков:
  • По характеру материала – для графита, дерева, стали, чугуна, закаленной стали и так далее.
  • По составу режущих кромок – металлокерамика, твердые сплавы, алмаз, быстрорежущая сталь.
  • По конструкции – цельные, сварные, сборные (винтовое, болтовое соединение), напайные.
  • Существует классификация по функциональности – кольцевые, дисковые, по способу фрезерования – цилиндрическое и торцевое, и так далее.
Для фрезерно-гравировального станка
Применение фрезы определяется ее геометрией, то есть таким соотношением зубцов, которое придает материалу нужную форму. Хвостовая часть инструмента определяет способ закрепления в шпиндельной бабке.
Собственно метод работы станка для насадки значения не имеет. Поэтому классификация рабочего инструмента и фрезерно-гравировального станка связаны слабо.
По назначению фрезы разделяются на следующие виды:
  • Концевые – их особенностью является возможность работать во всех направлениях, а не только при осевом движении. Все кромки являются рабочими, то есть, формируют необходимый вид изделия.
  • Торцевые – используются при обработке плоских поверхностей. Здесь рабочими являются только вершины режущих лезвий. Формы их разнообразны, например, в виде ломаной линии или окружности. Обычно, торцевые фрезы более массивны и закрепляются жестко, что допускает более высокую скорость вращения.
Для работы с тугоплавкими металлами и сплавами, торцевые насадки оснащаются кромками из твердых сплавов.

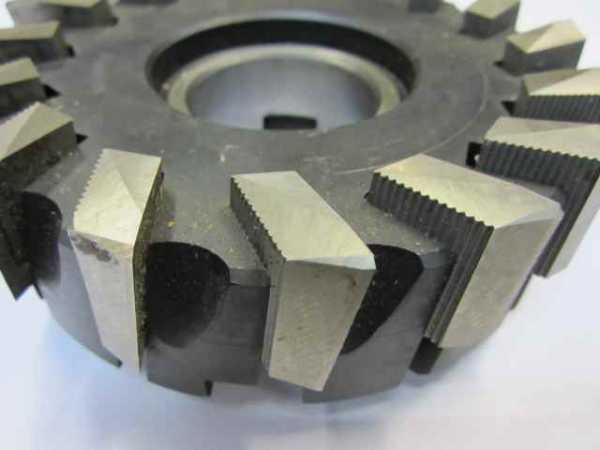

  • Дисковые – разработаны для резки и отделки кромок и пазов. Пазовыми дисковыми прорезают неглубокие пазы. Двухсторонние и трехсторонние более универсальны и производительны за счет дополнительных лезвий на торцах. Для резки и производства узких пазов и шлицев используются тонкие диски – пилы.
  • Угловые – рассчитаны для обработки углов и кромок изделия. Одноугловая имеет режущие кромки с одной стороны конуса и на торцах. У двухугловой – для наклонных поверхностей, лезвия размещаются на двух смежных конических поверхностях. Двухугловые насадки отличатся лучшим балансом.

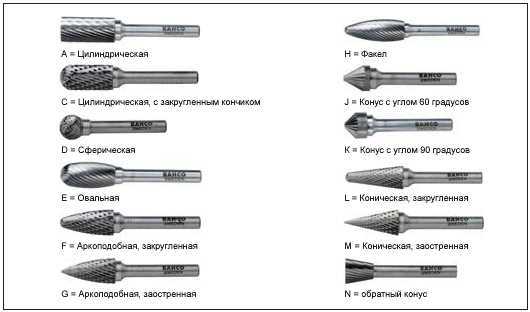

  • Фасонные фрезы – специальный инструмент для получения сложных профилей. Как правило, это резьба, винтовые стружечные каналы, фасонные канавки и так далее. Изделие выпускается с затылованными зубьями – с плоской передней поверхностью, или с остроконечными зубьями. Последние обеспечивают более чистую поверхность, но для их собственной заточки нужно специальное оборудование.
На фото изображены фрезы для автоматического станка

В зависимости от производимой работы на фрезерный станок закрепляется необходимая фреза.
Для горизонтальных станков
В консольном горизонтальном станке шпиндель, а. соответственно, и насадка, закреплены горизонтально, стол относительно оси шпинделя перемещается параллельно или перпендикулярно. Существует модели, где возможен поворот на угол в 45 градусов.

  • Горизонтальные поверхности обрабатывают цилиндрическими фрезами.
  • Узкие и наклонные плоскости – угловыми.
  • Пазы выполняют двух- и трехсторонними дисковыми моделями.
  • Сложные пазы и канавки формируются фасонными насадками.
На бесконсольном горизонтальном станке осуществляются такие же операции, но с большей точностью. Конструкция его предусматривает перемещение рабочего стола, что позволяет обрабатывать наклонные поверхности и крупные изделия.
Для вертикальных
В этом случае шпиндель размещен вертикально. В некоторых моделях шпиндель может двигаться вдоль и вокруг своей оси, что расширяет список возможных операций.
  • Вертикальные и горизонтальные поверхности обрабатывают насадными торцевыми фрезами и концевыми.
  • Для наклонных плоскостей разной ширины подойдут торцевые и угловые насадки.
  • Фасонные пазы производят фасонными фрезами, отдельные виды, наподобие «ласточкиного хвоста» или «Т-образного» возможно сделать только на вертикальном станке.
  • Для получения шпоночных пазов требуются концевые фрезы.
Для станка с ЧПУ
Фрезерный станок с ЧПУ позволяет полностью автоматизировать обработку материала. При установке автоматического сменщика насадок изготовление сложнейших деталей практически не требует участия оператора. Программа включает в себя точной описание операций, материалов и нужного инструментария.
Вторая отличительная черта станков с ЧПУ – высокая точность. ПО позволяет рассматривать изготовление детали в трехмерном пространстве, что исключает возможные ошибки при перерасчетах в плоскости.
ПО можно установить на любой носитель – вертикальный, горизонтальный, барабанный, копировально-фрезерный станок, насадки подбираются исходя из типа оборудования.
Крепление фрезы
Способы фиксации насадки на шпинделе зависят от типа фрезы, а также характера операций. Применяют несколько способов крепежа:
  • насадка одевается на центровую оправку, а та, свою очередь, закрепляется в коническом гнезде. Оправка используется для легких работ;
  • инструмент фиксируется на концевой оправке, вместе с ней образует концевую фрезу;
  • насадка с коническим хвостовиком вставляется в коническое гнездо и затягивает винтом. Это самый простой способ;
  • насадку с цилиндрической хвостовой частью фиксируют в патроне, патрон вставляют в коническое гнездо и затягивают гайкой;
  • фреза надевается на выступающий конец шпинделя. Таким способом закрепляют насадки с большим диаметром.
Для ручного станка
Для ручного фрезера чаще всего используются концевые насадки, так как в домашних условиях самыми популярными видами работ являются резка и обработка кромки. Продаются изделия поштучно или в виде наборов.
В наборе обычно присутствуют:
  • пазовые насадки;
  • конусные – для обработки края под углом в 45 градусов;
  • галтельные – для получения полукруглого паза;
  • V-образные – для канавой с углом в 45 градусов;
  • дисковые – для резки и формирования пазов разной глубины;
  • профильные – каждая насадка этой категории создают уникальную форму. Этот инструмент необходим для художественного фрезерования.
Торцевая фреза для станка с ЧПУ
Торцевая насадка благодаря меньшей контактной поверхности – вершины лезвий, позволяет формировать более сложный рельеф и при более высокой оскрести. На станках с ЧПУ торцевые насадки используются в большинстве операций по фрезеровке, в том числе и оргстекла.
Различают несколько их видов:
  • с одним зубом – подходит для черновой резки и обработки;
  • с двумя зубьями – для черновой и получистовой работы;
  • с более чем 3 лезвиями – для выборки и чистовой обработки мягких металлов и сталей.

Преимущество
  • Фреза позволяет сформировать сложные по форме пазы и отверстия одним инструментом, а не множеством.
  • Замена насадка занимает в среднем около 4 мин.
  • Формирование пазов и обработка кромки осуществляется несколькими рабочими лезвиями, что сокращает сроки выполнения.
  • Инструмент не требует балансировки.
  • Фреза отличается высокой степенью безопасности.
Заключение
Фрезы – универсальный и простой в использовании инструмент, но при этом выполняющий массу различных операций: от раскроя стальных заготовок до художественной резьбы.

Статья взята с сайта proakril.com
(все права на материал принадлежат автору статьи)

cnc3018.ru

Фрезы для станка фрезерного


Фрезы для ЧПУ: описание, классификация, заточка

Станок — это довольна сложная система, а фрезы для ЧПУ – практически самая важная его составляющая. Это объясняется тем, что они являются основным режущим инструментом.

Описание инструмента для ЧПУ

Как уже было сказано, фреза – это режущий инструмент, и устанавливается он в шпиндельную головку машины. Весь процесс обработки осуществляется за счет вращения данного элемента, а именно: его кромка касается заготовки, после чего и удаляется часть обрабатываемого материала.

Типы фрез согласно особенностям обработки

Можно рассмотреть такие разновидности инструмента для станков с ЧПУ по форме и конструкции:

  1. Концевая, благодаря ей можно осуществить фрезеровку материала по всем осям. Чаще всего это алмазные фрезы для ЧПУ. Их форма походит на обычное сверло и предусматривает пару режущих кромок.
  2. Торцевая. Инструмент цилиндрической формы, режущие элементы которого находятся на торцах. Его целесообразно использовать для плоской обрабатываемой поверхности, например, для раскроя листовых материалов.
  3. Дисковая. Такой вид предназначен специально для того, чтобы формировать пазы и различного рода углубления. Дисковая фреза мультизадачная: она может совершать несколько операций, их количество зависит от численности и расположения режущих кромок.
  4. Угловая, которая служит для фрезеровки краев поверхности. Она имеет пару режущих кромок, расположенных под разным углом касательно одна другой.
  5. Фасонная. Достаточно специфический инструмент, который используется для того, чтобы формировать поверхности сложных форм. Фасонные фрезы для ЧПУ обладают высокими качественными показателями, поскольку их используют при финишной обработке и рез получается максимально чистым.

Классификация фрез по сфере применения

Также необходимо классифицировать инструмент по областям, в которых он применяется. В основном применение фрез предполагает преследование определенных целей, особенно если приводить в пример промышленные машины.

Давайте рассмотрим следующую разновидность фрез для станков с ЧПУ в зависимости от сферы применения:

  • для черновой обработки. К такому виду фрезерования можно отнести снятие большого слоя материала, формирование начальной формы, резка или раскрой;
  • для высверливания канавок. Данные ЧПУ фрезы могут исполнять такие операции, как создание бороздок, пазов, выемок, впадин;
  • для точной работы в углах и кромках на верхней части заготовки;
  • для финишной (чистовой) обработки. Для этого чаще всего используется алмазная. Такой инструмент создает впадины разных форм и конфигураций. После этого остается лишь очистить деталь и удалить стружку;
  • для формирование различных художественных рисунков.

Типы фрез в зависимости от обрабатываемого материала

Одним из важных критериев при определении необходимой фрезы является материал, который планируется обрабатывать. Это влияет и на материал, из которого изготовлены режущие части, на конфигурацию, а также на технические качества. Следует выделить такие типы профильного рабочего инструмента по обрабатываемому материалу:

  • для фрезеровки деревянных изделий;
  • для фрезеровки цветных и черных металлов;
  • для изготовления конструкций из пластика и других полимерных материалов.

Следует запомнить следующее: фрезы по дереву или пластику не подходит для обработки металла, поскольку фрезы по металлу имеют иную конструкцию и изготовлены из другого материала.

Как выбрать фрезу

Они очень отличаются своим разнообразием: их можно выбрать исходя из типа операции, которую вы будете совершать; также важную роль играет материал изготовления и другие параметры, такие как износоустойчивость.

Хорошие фрезы обычно обладают следующими свойствами:

  • прочность;
  • износостойкость;
  • сбалансированность.

Практический совет: если хотите выбрать качественный инструмент, то обратите внимание на вышеуказанные характеристики.

Для дальнейшей работы с фрезой при долгом сроке эксплуатации необходимо будет либо же покупка нового режущего инструмента, либо же его заточка. Тут важно обратить внимание на компанию-производителя, поскольку инструмент для заточки лучше всего купить напрямую у поставщика оборудования.

Заточка фрез

На сегодняшний день фрезы для фрезерного станка с ЧПУ обладают более высокой ценой, чем для обычных станков. Поэтому очень часто после долгого срока полезного использования данной режущей детали ее не покупают, а просто на просто затачивают.

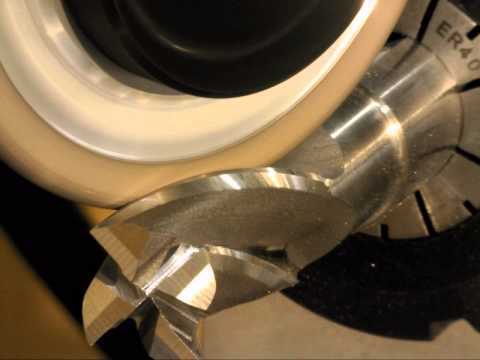

Заточка фрезы алмазным кругом

Необходимо заметить, что совершить заточку стандартным оборудованием или в домашних условия почти нереально. Поэтому для того, чтобы на выходе у вас получилась качественно заточенная деталь необходимо обработать ее на специальном мини ЧПУ станке, имеющим Программное Управление. Такие машины имеют достаточно узкую классификацию: для пальчиковой, угловой и дисковой фрезы.

Практический совет: если необходимого оборудования нет, то у вас есть два варианта действий:

  1. Обратиться в специализированную контору.
  2. Купить новую режущую деталь.

Возможности фрез

Как уже было сказано выше, с помощью данного инструмента можно обрабатывать почти все виды материалов, начиная от дерева и заканчивая металлами и сплавами. Также вы сможете обработать сталь, чугун, медь и другие материалы.

На сегодняшний день станки с Числовым Управлением обладают отличной эргономичной конструкцией, высокой безопасностью, датчиками, которые контролируют скорость, с которой вращается фреза. Поэтому если вы правильно выберете и своевременно будете затачивать режущий инструмент, то это позволит вам работать с максимальной отдачей и высокой точностью. Таким образом вы сможете придать детали необходимую и точную форму.

vseochpu.ru

Фрезы для станков по металлу

При выполнении фрезерования на станке применяется режущий зубчатый инструмент – фреза. Широкий спектр работ производимых на фрезерных станках объясняется универсальностью оборудования и разноплановостью инструмента по конструкции, размеру и способу его подач.

Фреза по металлу

Особенность цельных фрез в их отличной балансировке, применяются они для выполнения задач повышенной точности. Большая часть цельных деталей, используемые в изготовлении сложных профилей, обрабатываются фрезерованием. Работа проходит на расположенных в плоскости вращения фрезы заготовках. Обработка стальных болванок ведётся составными фрезами.

Отрезные фрезы по металлу применяются для обработки стали средней твёрдости и чугуна. Они устанавливаются на универсальные и оборудованные ЧПУ фрезерные станки.  Фрезы соответствуют требованиям ГОСТ, но в отдельных случаях  их можно заказать по индивидуальному чертежу под требуемые задачи. Диаметр её варьируется от 50 до 315 мм при толщине диска от 1 до 6 мм. Выполненный из быстрорежущей стали отрезной инструмент, может использоваться при вытачивания канавок на деталях, изготавливаемых из стали разных ма

i-perf.ru

​Выбор фрез для станка с ЧПУ

Выбор фрез для работы сродни выбору инструмента для музыканта. Только при наличии надежного и качественного режущего приспособления можно получить наилучший результат. Предусмотреть все возможные нюансы, которые могут возникнуть в ходе работы, довольно сложно, однако иметь под рукой классификатор фрез для станка ЧПУ будет не лишним. В ассортименте магазина ФРЕЗА.РУ представлены все виды режущих инструментов для современного фрезерного станка с ЧПУ.

В зависимости от материала и типа обрабатываемой заготовки, а также конкретных условий резания, фрезы представлены в самом разнообразном конструктивном исполнении. Остановимся на приоритетных характеристиках при выборе фрезы.

1. Тип выполняемой операции на станке ЧПУ является одним из самых главных параметров при выборе фрезы. Такое оборудование характеризуется высокой точностью и скоростью обработки материалов, что требует верного подбора режущего инструмента. В зависимости от технологических требований производителя следует учитывать не только тип обработки, но и режимы работы станка. Понимая специализацию оборудования и учитывая диаметр и частоту вращения шпиндельной головки, следует подбирать фрезу по способу крепления, ориентируясь на конечный результат.

В зависимости от задач проекта различают:

  • Фрезерование;
  • Точение;
  • Сверление;
  • Расточка;
  • 3D-обработка.

Таким образом, для каждой поставленной задачи подбирается соответствующая фреза с определенной геометрией.

2. Способ крепления фрезы на шпинделе также влияет на подбор режущего инструмента. Перед покупкой необходимо выяснить — подойдет ли фреза для крепления на вашем станке.

Различают следующие типы креплений:

  • Механический;
  • Гидравлический;
  • Термозажим.

Следует добиваться максимально точного центрирования фрезы на шпинделе фрезерного станка для наименьшего биения зубьев.

3. Направление, технология резки, режим и форма обработки заготовки определяют выбор того или иного режущего инструмента.

freza.ru

Какие бывают фрезы для станков с ЧПУ

Фрезы – одна из разновидностей режущего инструмента. В зависимости от особенностей крепления различают насадные и концевые инструменты. Фрезы концевого типа удерживаются в шпинделе за хвостовик, насадные – имеют отверстие посередине для фиксации на оси. Насадные фрезы для станков с ЧПУ практически не используются. В этой статье остановимся на разновидностях концевых фрез для ЧПУ оборудования.

Технология производства концевых фрез

На сегодня существует два способа изготовления концевых фрез: технология производства фрез из цельного сплава быстрорежущей стали и технология стальных фрез с напаянными пластинами.

Серийный инструмент производится из цельных твердых сплавов, в частности, из быстрорежущей стали. Цельнометаллические фрезы характеризуются максимальной жесткостью, высочайшей точностью линейных размеров, надежны при эксплуатации в разных режимах, включая максимальный.

Алмазные, крупноразмерные и фасонные фрезы со сложной геометрией режущих кромок изготавливаются по другой технологии. На стальном теле напаяны кромки из другого более твёрдого материала. Есть варианты фрез со сменными пластинами. Такой инструмент более уязвим при работе на максимальных режимах. Этим способом изготавливаются и фрезы для ручных фрезеров.

Фрезы по количеству заходов режущей кромки

По количеству режущих плоскостей различают одно-, двух-, трехзаходные. В отличие от однозаходного, многозаходный инструмент выполняет несколько режущих движений за один оборот. Теоретически, при одной и той же подаче, многозаходные фрезы обрабатывают поверхность чище, либо обеспечивают необходимую чистоту обработки при более высоких подачах.

При работе многозаходными фрезами важно, чтобы стружка не задерживалась в рабочей зоне, иначе инструмент сломается. Увеличение количества режущих кромок неизбежно связано с уменьшением ширины канавки. Поэтому чем меньше диаметр фрезы, тем меньше количество режущих кромок.

Удаление стружки из рабочей зоны производится вверх или вниз.

Однозаходные фрезы с выбросом стружки вверх

Фрезы такого типа идеально подходят для обработки вязких легкоплавких материалов, например, сплавов алюминия и полимерных материалов. Образующаяся стружка налипает на инструмент, а при работе однозаходным инструментом материал не разогревается до температуры плавления.

При необходимости обработки пластика фрезой диаметром менее 9,5 мм рекомендуется использовать однолезвийные инструменты. В случае применения инструмента большего диаметра более целесообразно выбрать двухзаходную фрезу. Однозаходные фрезы с разным углом заточки используются при обработке ПВХ, пенопласта, акрила, древесины, цветных металлов и их сплавов.

Фрезы концевые однозаходные

Однозаходные концевые фрезы применяется для обработки материалов с образованием крупной стружки. Это полимерные материалы типа акрила, пластика разной твердости, оргстекла, а также ABS, ПВХ, дерево, композит, ДСП, ЛДСП, фанера. Они обеспечивают высокоскоростную обработку с превосходным качеством поверхности и быстрое удаление стружки при фрезеровании.

Смотреть все однозаходные фрезы

Двухзаходные фрезы с выбросом стружки вверх

Фрезы с двумя лезвиями предназначены для обработки неплавких легких материалов, прежде всего – древесины. В типоразмерном ряду двухзаходных фрез для станков с ЧПУ представлены инструменты разного диаметра, начиная от минимального. Двухзаходные фрезы диаметром свыше 8 мм можно использовать для работы с полимерными материалами. Двухзаходные фрезы по металлу часто имеют защитное покрытие, благодаря которому их можно использовать для обработки практически всех металлов. Для обработки алюминия рекомендованы двухлезвийные фрезы с осевым углом 45°-55°. За счет довольно большого угла, лезвия преодолевают сопротивление материала с минимально возможным усилием, металл не разогревается до температуры плавления. Пологие канавки обеспечивают наиболее эффективный выброс стружки из зоны резания.

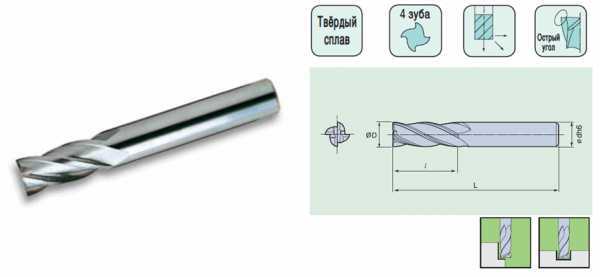

Трех- и четырехзаходные фрезы с верхним выбросом стружки

Многолезвийные фрезы для станков с ЧПУ используются реже. Такой инструмент незаменим для крупносерийного и массового производства, где требуется обработка большого количества сложного материала. Наибольшего внимания заслуживают фрезы со стружколомом. Они медленнее тупятся и снимают довольно большой объем материала за проход. Инструмент можно считать идеальным для чернового фрезерования МДФ, скоростного раскроя ламината и фанеры. Черновой чистоты обработки поверхности часто бывает достаточно для дальнейшего применения готовой детали. Если чистота обработки не принципиальна, фрезы со стружколомом более предпочтительны, так как период стойкости инструмента для чистовой обработки значительно ниже.

Применение многозаходных фрез оправдано и там, где необходима высокая скорость работы. Чем больше лезвий и меньше глубина фрезерования относительно диаметра фрезы, тем выше скорость резания.

Фрезы с выбросом стружки вниз

Сфера применения фрез с удалением стружки вниз – обработка тонких листовых материалов, причем за один проход можно резать несколько листов одновременно. В процессе работы фреза с нижним выбросом придавливает материал, тем самым исключая возможный сдвиг листа. При этом дополнительный прижим совсем не обязателен, что удобно.

Фрезы с прямыми лезвиями

Оптимальный выбор для работы в пазах. Благодаря этой особенности  фрезы для ЧПУ с прямыми ножами получили второе название – пазовые. Инструмент отлично справляется с обработкой многослойных материалов. Существует ряд специализированных фрез для работы по пластику, дереву и другим материалам. Специализация инструмента определяется особенностями заточки.

Компрессионные фрезы

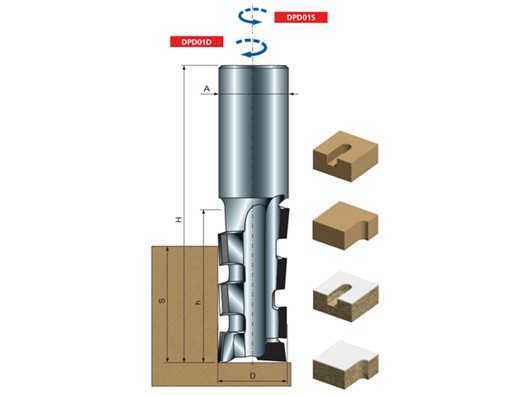

К компрессионным относят фрезы со сложной геометрией режущих кромок. Верхний нож инструмента направлен книзу, нижний, соответственно — кверху. Такое расположение лезвий предотвращает образование сколов и других дефектов на поверхности обрабатываемого материала. Область применения компрессионных фрез для станов с ЧПУ – обработка ламината, мягкой древесины и других материалов, склонных к скалыванию и образованию ворса. Важно, что для компрессионных фрез характерен длительный период стойкости. Работать компрессионной фрезой можно в один или несколько проходов. При этом важно, чтобы нижний нож был короче толщины снимаемого материала. Пренебрежение этим требованием неизбежно сказывается на качестве резания. В таком случае инструмент работает как обычная фреза с удалением стружки кверху, а верхняя кромка материала повреждается нижним ножом.

Фрезы компрессионные

Фрезы компрессионные (со встречно направленными ножами) используются для обработки ламинированного дерева без образования сколов, как на верхней так и на нижней кромке реза. Данные фрезы отлично обрабатывают древесину средней плотности, фанеру и многослойные плиты, материалы с одно- и двухсторонним ламинатом, различные пластики, МДФ, ДСП.

Смотреть все фрезы компрессионные

Бор-фрезы (или «кукуруза»)

Бор-фрезы, иначе – рашпильные фрезы, в среде профессионалов известны как «кукуруза». Разработаны для работы по абразивным и твердым материалам: твердым породам дерева, углепластикам, стеклопластикам, ХДФ (древесно-волокнистая плита высокой плотности). Скорость работы этого типа фрез почти не отличается от скорости обычного однозаходного инструмента. Дополнительной обработки поверхности после фрезеровки обычно не требуется. Но тем не менее, существуют фрезы «кукуруза» как для черновой, так и для чистовой обработки.

Фрезы кукуруза

Фрезы с двойной заточкой (типа кукуруза) применяются для обработки абразивных материалов с образованием стружки в виде пыли. Специальным образом расположенные режущие кромки рабочей части фрезы позволяют обрабатывать текстолит, стеклопластик и другие твёрдые композитные материалы.

Смотреть фрезы кукуруза

Фрезы для 3D-обработки

В группу фрез для формирования трехмерного рельефа включены инструменты со сферическим окончанием. Форма режущей части может быть:

  • Конической;
  • Цилиндрической.

Конические фрезы обеспечивают высокую точность работы при нанесении мелкого рельефа, что роднит их с граверами. Принципиальное отличие этих инструментов заключается в конструкции хвостовика. Благодаря массивному хвостовику, конические фрезы пригодны для нанесения глубокого рельефа, недоступного граверу. Окончание цилиндрической фрезы имеет больший диаметр и их чаще используют для черновой обработки, дорабатывая поверхность более тонким коническим инструментом.

Фрезы конусные

Конусные фрезы идельно подходят для обработки высоких рельефов без черновой обработки. Благодаря конусной форме, фрезы имеют высокую прочность при маленьком диаметре кончика фрезы.

Смотреть все фрезы конусные

Допускается для финишной обработки использовать радиусные граверы. Они дешевле, однако требуют повышенного внимания при резке, т.к. имеют меньший запас прочности.

Фасонные фрезы

К фасонным фрезам относят все инструменты с фигурными лезвиями, предназначенные для получения фасонных поверхностей. В эту группу включают калевочные, V-образные, галтельные и другие специальные фрезы. Большинство фасонных инструментов выполняются по технологии сталь + напайки, так как она дает возможность точного изготовления режущих кромок со сложной геометрией.

Исчерпывающий ассортимент фасонных фрез в нашем каталоге представлен брендом ARDEN. Это Тайваньская компания, производящая высококачественный режущий инструмент как для ЧПУ оборудования, так и для ручных фрезеров.

Концевые фрезы ARDEN

Концевые фрезы ARDEN предназначены для обработки твердой и мягкой древесины, ДСП, МДФ, OSB, а также пластиков (в том числе на основе акрила), ламинированных материалов. Лезвия фрез выполнены из микрозернистого твердого сплава, что позволяет использовать их для работы на обрабатывающих центрах, станках с ЧПУ и ручных фрезерах повышенной мощности.

Смотреть все фрезы ARDEN

Граверы

Применяются для нанесения сложного рельефного рисунка. Отличаются формой, углом и площадью торцевой части. Граверы с плоским концом принеяются непосредственно для 2D-гравировки. Граверы со сферическими окончаниями функционально ближе к фрезам для 3D-обработки, однако отличаются от последних меньшей устойчивостью к сильным нагрузкам.

Подведём итоги

Оптимальное решение при выборе типа фрезы для станков с ЧПУ будет зависеть от особенностей производства, сложности выполняемой работы и технических характеристик материала. Хотя ассортимент фрез довольно широк, вопросов с их оптимальным подбором под текущие задачи обычно не возникает. Если у Вас появились вопросы, или требуется консультация — обращайтесь, оставляйте комментарии. Поможем разобраться и сделать верный выбор среди обширного ассортимента фрез для ЧПУ оборудования.

freza93.ru

Фрезы и граверы. Инструмент для CNC станков

Тип товара

НеважноФреза концеваяКонический граверРадиусный конический граверГравер пирамидкаПрямой граверФреза концевая сферическаяКоническая фрезаФреза кукурузаФреза V-образнаяФреза V-образная для композитаСверло твердосплавноеФреза концевая удлиненная (с шейкой)Фреза концевая сферическая удлиненная (с шейкой)Фреза пазовая прямаяФреза пазовая фасоннаяФреза кромочная прямаяФреза кромочная фасоннаяФреза ластохвостФреза Т-пазФреза фальцеваяФреза дисковаяШлифовальная щеткаПолировальная насадкаГайка шпинделяЦангаЦиклон для сбора стружки

Материал заготовки

Неважносталь, чугунзакаленные сталиалюминиевые сплавымагниймедные сплавыалюминиевые композитные панелипластики (акрил, полистирол и т.п.)дерево, мдф, дсп, фанеравосккаменьискусственный каменьмраморстеклотекстолит, текстолит

Производитель

НеважноCNCBIT.RUZCCCTDjtolBitsBitsArdenSPHINXдругие

Тип торца

Неважноплоскийсферическийрыбий хвост

тип зуба

Неважнопрямойспиральныйстружколом

Направление выхода стружки

Неважновверхвнизвстречно направленное (компрессионные фрезы)

Глубина H, мм

Неважно12.8

Тип цанги

НеважноERKress

cncbit.ru

Фрезы по дереву для станков


Фрезы по дереву для станков

На сайте Станкофф.RU вы можете купить фрезы для фрезерных, четырехсторонних и других станков ведущих производителей. В наличии и под заказ более 748 моделей насадных фрез по дереву для станков по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Фрезы для деревообрабатывающих станков

Применение фрезеровочного оборудования для создания или реставрации изделий из древесины намного увеличивает потенциал профессиональной деревообработки. Предлагаемые нашей компанией промышленные фрезы для станков с универсальными возможностями или узкой специализацией позволяют ускорить процесс изготовления элементов, значительно снизить себестоимость производства и в полной мере реализовать творческие замыслы мастеров при декоративном оформлении мебели, предметов быта, отделке входных и оконных групп. Компания «КАМА Станкоинструмент» осуществляет продажу фрез, изготовленных на ведущих отечественных и зарубежных заводах.

Фрезы по дереву, представленные в нашем каталоге, являются съемной рабочей деталью станков, на которых выполняется изготовление плоских или фасонных элементов из любых видов древесного материала. Приспособление относится к специальным видам расходного оборудования и предназначено для обработки деревянных заготовок с целью создания профилированной поверхности. Для создания оснастки используются твердые сорта стали, имеющие мелкозернистую структуру.

Основу чистого и точного результата при использовании фрезы для станков определяет ряд факторов, влияющих на качество и скорость обработки:

  • полное соответствие параметров оснастки характеристикам оборудования;
  • правильный выбор рабочего режима;
  • соблюдение условий перезаточки режущей кромки.

Стоимость фрез формируется в зависимости от наружного диаметра и качества металлического сплава, применяемого производителем при изготовлении корпуса и напаек для режущего полотна.

Сфера применения

Разнообразные марки фрез находят применение во всех отраслях промышленности, деятельность которых связана с производством изделий из древесины. Для работы по созданию профилей прямолинейной или криволинейной конфигурации используются агрегаты различного типа:

  • фрезерные;
  • сверлильно-пазовальные;
  • строгальные;
  • копировальные;
  • шипорезные;
  • комбинированные.

Каждый вид оборудования требует применения инструмента со специфическими свойствами. Большой выбор современной оснастки предоставляет возможность приобрести фрезы по дереву с необходимыми параметрами, отвечающими технологическим особенностям станка и характеру предполагаемых работ. Применение расходников не имеет ограничений при обработке древесины. Инструменты с одинаковой точностью используются для профилирования заготовок из твердых пород дерева, ДСП и ламинированных материалов, обеспечивая чистоту и качество результата независимо от конструкции и цены фрез.

Принцип действия и особенности конструкции

Высокая скорость вращения фрезерных фрез совмещается при работе станка с поступательным движением инструмента, которое производится по прямой линии или винтообразно. Остро заточенные ножи изготавливаются из нескольких видов закаленной стали и устанавливаются на корпусе путем напаивания или механического закрепления. Для обработки разных видов древесины производители профессиональных фрез применяют различные комбинации металлических сплавов.

Классификацию деревообрабатывающих фрез выполняют на основании:

  • материала полотна и режущей части;
  • геометрической формы конструкции;
  • количества и конфигурации рабочих зубьев;
  • способа крепления лезвий к корпусу.

К основным характеристикам инструмента относят направление вращения и расположение оси по отношению к поверхности заготовки. Детали работают в разных направлениях подачи и со скоростью порезки от 800 до 2000 м/мин.

Подача цилиндрической фрезы происходит параллельно деревянной поверхности, а торцовочную обработку отличает перпендикулярное осевое расположение, позволяющее зубьям на корпусе и торце детали иметь одновременный контакт с древесиной. Способы вращения инструмента подразделяются на движение в попутном направлении или встречном, характеризующимся плавным увеличением нагрузки и большей глубиной обработки. При использовании попутного перемещения фрез для деревообрабатывающих станков должно применяться оборудование с достаточной жесткостью и виброустойчивостью конструкции, способной компенсировать явление удара в процессе работы.

Для установки расходников с увеличенным диаметром посадочного отверстия применяют специальные патроны и втулки. Если в оправке оборудования не предусмотрена резьба для винтового крепления, гидравлическую втулку для фрезы заказать придется отдельно.

Фрезы для деревообработки: основные виды

Разницу между насадным и концевым типом инструмента определяет способ установки на фрезеровочное оборудование. Первый тип фрезы для деревообработки оснащен отверстием для насадки на шпиндель станка, а второй закрепляется на рабочем вале при помощи цангового патрона, надежно удерживающего хвостовик детали.

В зависимости от геометрической формы и конструкции режущей кромки выделяют следующие разновидности фрез для резьбы по дереву:

  1. Торцовые, отличаются высокой производительностью. Имеют профилирующую кромку на верхней части ножей.
  2. Фасонные, оснащенные затылованными или остроконечными зубцами. Используются при изготовлении фигурных элементов с пазами и углублениями.
  3. Фрезы цилиндр, с прямыми или винтообразными зубьями, применяемые для обработки ровной поверхности разной ширины.
  4. Угловые, имеют коническую форму и режущую кромку на одной или 2 сторонах. Подходят для обработки наклонных поверхностей.
  5. Дисковые, имеющие цилиндрическую форму. Применяются для создания уступов и пазов небольшой глубины.
  6. Концевые, с лезвиями наклонного и винтового типа. Используются для заглубления и зачистки канавок.
  7. Шпоночные, относятся к двухзубой категории. Необходимы для изготовления пазов.

При одновременном выполнении нескольких видов профилирования заготовки используется комплект фрез, дающий возможность сочетать черновую и чистовую обработку поверхности.

Насадные фрезы: особенности и классификация

Фрезы насадные применяются для обработки заготовок и конструкций из дерева. Изготавливаются они из специальных материалов повышенной твердости: алмаз, высоколегированная сталь, сверхтвердые сплавы. Свое название фреза получила потому, что она насаживается специальным отверстием на шпиндель. Именно этот элемент обусловливает вращение и перемещение режущего инструмента над обрабатываемой поверхностью. В деревообработке при помощи фрезы получают точные профили, различные канавки, пазы, уступы и многое другое.

Если на шпинделе имеется нарезка, то фреза крепится при помощи гайки, которая затягивается на свободном конце, зажимая инструмент. Регулируется положение фрезы просто перемещением шпинделя по направлению вверх-вниз. Если резьба отсутствует, то крепление производится при помощи зажимного патрона и цанг, которые устанавливают в отверстия на торцевых положениях корпуса. Что

i-perf.ru

РубрикаРазное

Добавить комментарий
