Фрезы по дереву для станков

На сайте Станкофф.RU вы можете купить фрезы для фрезерных, четырехсторонних и других станков ведущих производителей. В наличии и под заказ более 748 моделей насадных фрез по дереву для станков по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Фрезы для деревообрабатывающих станков

Применение фрезеровочного оборудования для создания или реставрации изделий из древесины намного увеличивает потенциал профессиональной деревообработки. Предлагаемые нашей компанией промышленные фрезы для станков с универсальными возможностями или узкой специализацией позволяют ускорить процесс изготовления элементов, значительно снизить себестоимость производства и в полной мере реализовать творческие замыслы мастеров при декоративном оформлении мебели, предметов быта, отделке входных и оконных групп. Компания «КАМА Станкоинструмент» осуществляет продажу фрез, изготовленных на ведущих отечественных и зарубежных заводах.

Фрезы по дереву, представленные в нашем каталоге, являются съемной рабочей деталью станков, на которых выполняется изготовление плоских или фасонных элементов из любых видов древесного материала. Приспособление относится к специальным видам расходного оборудования и предназначено для обработки деревянных заготовок с целью создания профилированной поверхности. Для создания оснастки используются твердые сорта стали, имеющие мелкозернистую структуру.

Основу чистого и точного результата при использовании фрезы для станков определяет ряд факторов, влияющих на качество и скорость обработки:

  • полное соответствие параметров оснастки характеристикам оборудования;
  • правильный выбор рабочего режима;
  • соблюдение условий перезаточки режущей кромки.

Стоимость фрез формируется в зависимости от наружного диаметра и качества металлического сплава, применяемого производителем при изготовлении корпуса и напаек для режущего полотна.

Сфера применения

Разнообразные марки фрез находят применение во всех отраслях промышленности, деятельность которых связана с производством изделий из древесины. Для работы по созданию профилей прямолинейной или криволинейной конфигурации используются агрегаты различного типа:

  • фрезерные;
  • сверлильно-пазовальные;
  • строгальные;
  • копировальные;
  • шипорезные;
  • комбинированные.

Каждый вид оборудования требует применения инструмента со специфическими свойствами. Большой выбор современной оснастки предоставляет возможность приобрести фрезы по дереву с необходимыми параметрами, отвечающими технологическим особенностям станка и характеру предполагаемых работ. Применение расходников не имеет ограничений при обработке древесины. Инструменты с одинаковой точностью используются для профилирования заготовок из твердых пород дерева, ДСП и ламинированных материалов, обеспечивая чистоту и качество результата независимо от конструкции и цены фрез.

Принцип действия и особенности конструкции

Высокая скорость вращения фрезерных фрез совмещается при работе станка с поступательным движением инструмента, которое производится по прямой линии или винтообразно. Остро заточенные ножи изготавливаются из нескольких видов закаленной стали и устанавливаются на корпусе путем напаивания или механического закрепления. Для обработки разных видов древесины производители профессиональных фрез применяют различные комбинации металлических сплавов.

Классификацию деревообрабатывающих фрез выполняют на основании:

  • материала полотна и режущей части;
  • геометрической формы конструкции;
  • количества и конфигурации рабочих зубьев;
  • способа крепления лезвий к корпусу.

К основным характеристикам инструмента относят направление вращения и расположение оси по отношению к поверхности заготовки. Детали работают в разных направлениях подачи и со скоростью порезки от 800 до 2000 м/мин.

Подача цилиндрической фрезы происходит параллельно деревянной поверхности, а торцовочную обработку отличает перпендикулярное осевое расположение, позволяющее зубьям на корпусе и торце детали иметь одновременный контакт с древесиной. Способы вращения инструмента подразделяются на движение в попутном направлении или встречном, характеризующимся плавным увеличением нагрузки и большей глубиной обработки. При использовании попутного перемещения фрез для деревообрабатывающих станков должно применяться оборудование с достаточной жесткостью и виброустойчивостью конструкции, способной компенсировать явление удара в процессе работы.

Для установки расходников с увеличенным диаметром посадочного отверстия применяют специальные патроны и втулки. Если в оправке оборудования не предусмотрена резьба для винтового крепления, гидравлическую втулку для фрезы заказать придется отдельно.

Фрезы для деревообработки: основные виды

Разницу между насадным и концевым типом инструмента определяет способ установки на фрезеровочное оборудование. Первый тип фрезы для деревообработки оснащен отверстием для насадки на шпиндель станка, а второй закрепляется на рабочем вале при помощи цангового патрона, надежно удерживающего хвостовик детали.

В зависимости от геометрической формы и конструкции режущей кромки выделяют следующие разновидности фрез для резьбы по дереву:

  1. Торцовые, отличаются высокой производительностью. Имеют профилирующую кромку на верхней части ножей.
  2. Фасонные, оснащенные затылованными или остроконечными зубцами. Используются при изготовлении фигурных элементов с пазами и углублениями.
  3. Фрезы цилиндр, с прямыми или винтообразными зубьями, применяемые для обработки ровной поверхности разной ширины.
  4. Угловые, имеют коническую форму и режущую кромку на одной или 2 сторонах. Подходят для обработки наклонных поверхностей.
  5. Дисковые, имеющие цилиндрическую форму. Применяются для создания уступов и пазов небольшой глубины.
  6. Концевые, с лезвиями наклонного и винтового типа. Используются для заглубления и зачистки канавок.
  7. Шпоночные, относятся к двухзубой категории. Необходимы для изготовления пазов.

При одновременном выполнении нескольких видов профилирования заготовки используется комплект фрез, дающий возможность сочетать черновую и чистовую обработку поверхности.

Насадные фрезы: особенности и классификация

Фрезы насадные применяются для обработки заготовок и конструкций из дерева. Изготавливаются они из специальных материалов повышенной твердости: алмаз, высоколегированная сталь, сверхтвердые сплавы. Свое название фреза получила потому, что она насаживается специальным отверстием на шпиндель. Именно этот элемент обусловливает вращение и перемещение режущего инструмента над обрабатываемой поверхностью. В деревообработке при помощи фрезы получают точные профили, различные канавки, пазы, уступы и многое другое.

Если на шпинделе имеется нарезка, то фреза крепится при помощи гайки, которая затягивается на свободном конце, зажимая инструмент. Регулируется положение фрезы просто перемещением шпинделя по направлению вверх-вниз. Если резьба отсутствует, то крепление производится при помощи зажимного патрона и цанг, которые устанавливают в отверстия на торцевых положениях корпуса. Чтобы осуществить сжатие и прочный охват фрезы, цанги перемещают по их оси.

1. Цельные фрезы

Различие типов фрез насадных по дереву определяется по способу крепления лезвий к корпусу. Цельные виды имеют большой ресурс использования. Фреза цельная производится из особо прочных инструментальных сплавов. По форме зуба они подразделяются на:

  • незатылованные;
  • затылованные.

Первый вид используют для выполнения пазов, в случае, если расположение волокон в обрабатываемой детали поперечное или долевое. Зубья у них острозаточенные, задняя поверхность – прямолинейная. К плюсам незатылованных фрез можно отнести их упрощенную конструкцию, более высокое качество обрабатываемой поверхности, а их стойкость выше в три раза по сравнению с затылованными зубьями.

Второй тип – затылованные фрезы. У этих конструкций зубья имеют сложную геометрическую форму. Затачивать их нужно только по передней плоскости, переточка может изменить геометрические параметры. Поэтому при настройке станков следует вносить коррективы, принимая во внимание возможное изменение диаметра фрез. Задняя поверхность у них – криволинейная. Применяются для профильных деталей.

По сравнению с незатылованными, они проигрывают в качестве стойкости и имеют повышенный расход стали.

2. Составные виды

Они имеют неразъемное соединение лезвий с корпусом, которое выполняется пайкой. Фреза обладает высокой стойкостью и экономичностью в расходе инструментальной стали. Они тоже имеют разделение на затылованные и незатылованные, использование бывает одиночным и блочным. Область применения и использования их более широкая за счет того, что можно обрабатывать составными фрезами твердые породы деревьев.

Основное положительное качество составного инструмента заключается в возможности замены пластин по истечении срока их годности, и в использовании того же корпуса.

3. Сборные фрезы

Они включают в себя корпус, лезвия и механизм, обеспечивающий крепление и регулировку фрезы. При правильном ее выборе обеспечивается масса достоинств в применении:

  • уменьшается расход стали;
  • увеличивается срок эксплуатации корпуса;
  • обеспечивается постоянный диаметр резки;
  • подготовка устройства к работе становится проще;
  • отсутствует вылет ножей из корпуса.

Фрезы сборные отлично подходят для работ при отделке заготовок с плоской поверхностью. Они используются в станках продольно-фрезерного типа. Сборные конструкции нашли широкое применение, так как обеспечивают возможность использования различных лезвий: фреза с напайками из твердых сплавов, тонкие фрезы из высоколегированной стали и лезвия специальной конфигурации. Напайки инструмента бывают из твердых сплавов, НМ напайки для алюминиевого профиля, победитовые – для бетона и др.

Купить насадную фрезу – это верное решение, особенно если вы любитель мастерить что-либо своими руками. Каждый вид фрез имеет свои достоинства и недостатки, поэтому подбирать их нужно с учетом того, в какой области вы будете их использовать. В хозяйстве желательно иметь несколько видов. К тому же это немалая экономия средств в выполнении домашних работ по дереву, потому что вам не надо привлекать наемную силу для их осуществления.

Как правильно выбрать фрезы

Ассортимент расходного инструмента в современной продаже позволил деревообработчикам забыть о проблеме, с которой несколько десятилетий назад сталкивались мастера, не знающие где купить фрезы хорошего качества и с невысокой стоимостью. Отечественные детали успешно конкурируют с импортными изделиями. Украинские производители выпускают комплекты с сочетанием доступной цены и хорошей стойкостью к износу.

Интернет-магазин фрез Stankoff располагает широким ассортиментом оснастки для применения на деревообрабатывающих станках любого типа. Детали проявляют надежность на протяжении всего срока эксплуатации, гарантированно сохраняют остроту режущей кромки после многочисленных переточек и отличаются простым способом установки и обслуживания.

При выборе фрез необходимо учесть несколько правил, которые позволят приобрести оснастку для длительного использования и чистого результата обработки. Предварительный анализ характеристик станка и сопоставление данных со свойствами предполагаемого для обработки материала даст возможность избежать ошибки и сделать продуманное вложение средств. Перед принятием окончательного решения следует убедиться, что выбранная из каталога фреза по дереву полностью отвечает следующим требованиям:

  • прочность режущей кромки соответствует степени твердости древесного материала;
  • посадочное отверстие фрезы позволяет свободно установить деталь на шпиндель;
  • величина наружного диаметра не будет создавать проблем при выполнении обработки:
  • количество, форма и наклон зубьев на режущей плоскости обеспечат максимальный эффект при использовании.

Для удобной оценки технических характеристик деревообрабатывающих фрез сайт компании «КАМА Станкоинструмент» содержит продуманно составленный каталог изделий. Каждая позиция имеет подробное описание технических свойств и назначения оснастки. Онлайн-консультант окажет помощь в оценке характеристик расходного инструмента и профессионально ответит на вопросы.

www.stankoff.ru

Фреза для станка по дереву: виды, характеристики

Современное производство требует повышения качества оборудования. Это позволит изготавливать самые разнообразные элементы из любых материалов. Древесина требует применения особого вида фрез для станков. Это обеспечивает качество готовой продукции, ее долговечность, а также позволяет придать изделию эстетичный облик. Фреза для станка по дереву, в зависимости от конфигурации, обладает рядом характеристик. Это учитывает мастер, выполняя обработку материала. Подробнее ознакомиться с подобным инструментом позволит классификация фрез по различному групповому признаку.

Общее понятие

Независимо от вида, фрезы для фрезера по дереву обладают общим строением. У них есть хвостовик и рабочая часть, на которой расположена режущая кромка. Для изготовления этих комплектующих используется высоколегированная сталь, которая обладает повышенной прочностью.

Форма узора фрезы, будь то дисковая или прямая ее разновидность, всегда точно выверена. Заточку производят при помощи специального оборудования с очень небольшим ударным воздействием. Это улучшает функциональные качества инструмента.

Имеет много разновидностей внешнего вида фреза для станка по дереву. Это дает возможность выполнять в соответствии со всеми нормами и требованиями черновую и финишную обработку заготовок. При этом обязательно учитывается сор древесины, ее плотность.

Группы фрез

Существуют две большие группы фрез по дереву, которые в диаметре хвостовика чаще всего бывают 32, 12 и 8 мм:

  • насадные;
  • концевые.

В первом случае их применяют под шпиндель диаметром 32 мм. Это комплектующие для стационарного фрезера.

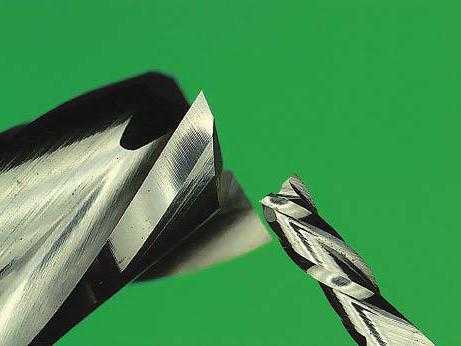

Концевая, или пальчиковая, фреза 8 мм по дереву (бывает также 12 мм) применяется для изготовления деталей как на стационарном станке, так и на ручном оборудовании.

По типу конструкции эти детали могут быть сварные, цельные, напайные или сборные. А по функциональности их разделяют на дисковые, кольцевые, цилиндрические и торцевые.

Фреза может применяться на фрезерно-гравировальном, горизонтальном или вертикальном оборудовании, на станках с ЧПУ.

Конструкция зубьев

Фрезы по дереву условно можно разделить и по типу конструкции. Они могут быть цельными или сборными. Если подобный элемент оборудования небольшой, производитель может сделать его цельным. Это не так существенно повлияет на стоимость элемента. Но большие изделия имеют более мягкий стержень и очень прочную кромку.

Достоинством сборной фрезы для фрезера по дереву является возможность подобрать ее диаметр под нужный для заготовки размер. По мере истирания подобный элемент можно будет заменить новыми резцами.

Существует всего два вида заточки зубьев. Она может быть затылованная и остроконечная. Чаще применяют первый вариант. Эти изделия при заточке не уменьшаются в высоту, что часто случается при натачивании остроконечных зубьев. Подобное просто недопустимо в технологическом процессе.

По твердости существует группа фрез серии А для профессионалов и серии N для домашнего применения. В первом случае стоимость такого изделия будет значительно выше. Но долговечность и функциональность профессионального инструмента выше. Для домашних целей более чем достаточно более дешевых разновидностей подобных элементов.

Форма изделий

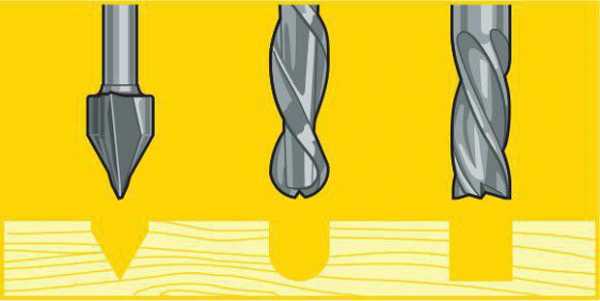

По форме разделяют несколько групп деревообрабатывающих орудий. Они могут быть пазовые, кромочные, комбинированные и фигирейные.

Первая группа предназначена для изготовления всевозможных пазов. К пазовым относятся:

  • фреза по дереву прямая;
  • галтельная;
  • конструкционная;
  • фасонная.

Для точной обработки кромок и торцов изделий из древесины мастер применяет кромочные разновидности. Они могут быть прямые, калевочные, фальцевые, конусные, фигурные, полустержневые.

Комбинированные разновидности содержат в своем составе пазовую и шиповую деталь. Их используют для сращивания или соединения деталей. Для тонкого материала или проведения работ повышенной точности используют фигирейные фрезы. Они могут быть горизонтальные и вертикальные.

Отдельной группой стоят насадные фрезы, которые используют для резки материала твердосплавные пластины.

Оборудование для фрезерно-гравировального станка

Фреза для станка по дереву представленного типа бывает нескольких разновидностей. Она может быть концевая, торцевая, угловая или дисковая. Первые две разновидности используются для обработки обычного материала.

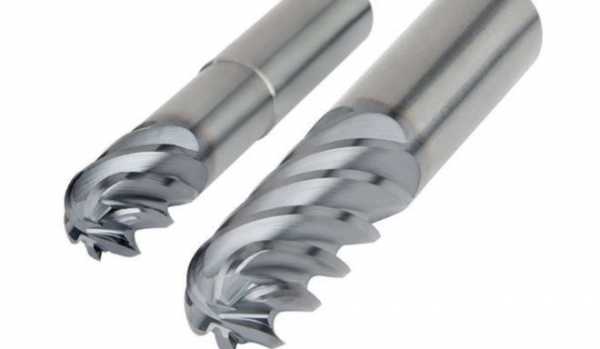

Концевые сверла обладают поверхностью, которая совершает обработку во всех направлениях. Для плоских поверхностей подходят торцевые экземпляры.

Угловая и дисковая фреза по дереву используется для твердых пород. Ныне они имеют две или три стороны, что предотвращает быстрое истирание.

Если на подобном станке необходимо изготовить сложный профиль, то используют фасонные разновидности. Они обладают затылованными зубьями, что обеспечивает хорошую чистоту поверхности.

Станок с ЧПУ

Автоматизировать обработку материала позволяют фрезы для ЧПУ по дереву. Участие оператора при этом совершенно не требуется, если установить автоматический сменщик насадок. И это при том, что производить подобным методом получится даже очень сложные детали.

Оборудованию задается программа, которая включает в себя описание материалов, инструментов и действий. Это оборудование позволяет достигнуть высокой точности заготовки. Специальная программа рассчитывает исходя из трехмерного изображения детали ее плоскостные проекции. Это позволяет избежать ошибок при вычислении.

Причем подобную программу можно установить на любой тип станка. Фрезы для ЧПУ по дереву подбираются при этом в соответствии с типом оборудования.

Вертикальные и горизонтальные станки

Для вертикальных и горизонтальных станков учитываются особенности подобной обработки при выборе рабочего инструмента. Если шпиндель и насадка закрепляются горизонтально, существуют определенные принципы выбора оборудования.

Для горизонтальных поверхностей используют цилиндрические разновидности фрез. При обработке узких, наклонных плоскостей следует отдать предпочтение угловым разновидностям. Дисковая фреза по дереву выполняет нарезание пазов. Если же их форма сложная, то следует использовать фасонные виды.

В том случае, когда шпиндель размещен вертикально, следует выполнять следующие рекомендации. Поверхности нужно обрабатывать насадными торцевыми или концевыми фрезами. Если их плоскость наклонена, применяются угловые насадки.

Шпоночные пазы изготавливаются при помощи концевой фрезы. Также используются фасонные разновидности инструмента.

Уход за фрезами

Все фрезы по дереву, виды которых были рассмотрены выше, нуждаются в постоянном контроле со стороны обслуживающего персонала. Регулярно следует проверять степень заточки, а также целостность изделий.

После проведения работы фрезы очищают от грязи, смол и мусора. Их хранят в специально выделенном для этого месте. Если предполагается длительно не использовать эти детали, на них наносят машинное масло.

Быстрорежущую сталь допускается затачивать шлифовальными брусками или при помощи станка. Если же у насадки есть пластины из твердосплавных материалов, производить затачивание лезвий следует только на станке. Причем это оборудование должно обладать малой частотой оборотов.

Разрешается обрабатывать только плоские части рабочей поверхности резцов. Идентичность высоты в процессе выполнения такой работы остается в приоритете.

Ознакомившись с таким инструментом, как фреза для станка по дереву, можно правильно подбирать требуемый тип для существующих условий работы. Множество видов представленных изделий позволяет осуществлять работы наивысшей сложности. Готовые изделия при этом получаются наиболее качественными.

fb.ru

пазовая, с твердосплавными напайками, видео-инструкция по выбору своими руками, фото и цена

Все фото из статьи

Фрезеровка является одним из наиболее распространенных видов обработки дерева, так как она позволяет выполнять ряд различных операций. Для каждой из них используется свой вид фрезы. В данной статье мы ознакомимся с дисковыми фрезами и областью их применения.

Дисковые фрезы

Общие сведения

В первую очередь разберемся, что вообще такое фреза? Как несложно догадаться – это режущий инструмент, представляющий собой тело вращения с ножами (зубьями). В процессе обработки насадка касается заготовки, в результате чего зубья срезают часть поверхности.

Таким образом, форма обработанной поверхности зависит от формы исходного тела вращения, а также расположения заготовки относительно оси насадки. Соответственно, профиль фрезы и расположение ножей определяют тип операции, которую можно выполнить с древесиной.

Что касается дисковых фрез, то их можно отнести к наиболее популярным насадкам для фрезера, так как они позволяют осуществлять следующие типы обработки:

  • Распиловка древесины;
  • Выполнение пазов;
  • Формирования канавок и пр.

Выполнение паза дисковой концевой насадкой

Они широко применяются в процессе изготовления таких видов изделий, как:

  • Дверные штапики;
  • Евроокна;
  • Мебельные фасады;
  • Фасонные многопрофильные изделия;
  • Паркетная доска;
  • Обшивочная вагонка и пр.

Таким образом, область применения рассматриваемого инструмента очень обширна. Внешне эти режущие элементы представляют собой диск с зубьями, поэтому чем-то даже напоминают пилы для циркулярки.

Обратите внимание! Иногда диски для циркулярки называют фрезами, хотя это в действительности пилы, а не дисковые фрезы по дереву для циркулярки.

Ручной фрезер с дисковой фрезой

Виды

Залогом успешной фрезеровки дерева является правильный выбор фрезы. Дисковые фрезы бывают различных типов. Поэтому далее мы ознакомимся со всеми ими, что позволит правильно подобрать режущий элемент для выполнения тех или иных операций.

Итак, данный инструмент различается по следующим параметрам:

Различия Виды
Предназначение Бывают дисковые фрезы по дереву для станка и ручного фрезера.
Тип установки Бывают концевыми и насадными.
Расположение зубьев Существуют трех типов:
  • Пазовые;
  • Двухсторонние;
  • Трехсторонние.
Способ крепления зубьев Различаются на припаянные и съемные.
Материал, из которого сделаны зубья Для этих целей могут применяться:
  • Твердые сплавы;
  • Быстрорежущая сталь;
  • Алмазы и пр.

От типа материала зависят такие параметры, как:

  • Цена изделия;
  • Долговечность;
  • Возможность восстановления режущей части.

Наиболее распространенными являются диски с твердосплавными напайками, так как они недорогие и при этом достаточно долговечные.

Ниже подробней ознакомимся с особенности всех типов этих изделий.

Концевая дисковая фреза

Тип установки

Концевые

Концевые режущие элементы обычно применяются в вертикально- и горизонтально фрезерных станках, а также в ручных аппаратах. Основная их конструкционная особенность заключается в наличии хвостовика, к которому крепится дисковый режущий элемент.

Концевые фрезы бывают двух типов:

  • Без стопорного кольца.
  • Со стопорным кольцом, в качестве которого используется подшипник. Стопорное кольцо может находиться над режущим элементом или под ним.

Кроме того, по типу конструкции они бывают:

  • Цельными – хвостовик впаян в диск;
  • Разборными – режущий элемент крепится к хвостовику при помощи болта.

Обратите внимание! Инструкция по технике безопасности допускает замену насадок только на обесточенном оборудовании.

Данный тип инструмента предназначен для обработки плоскостей, пазов и уступов.

Насадная дисковая фреза

Насадные

Насадки данного типа представляют собой корпус, который обладает посадочным отверстием и зубьями. Они используются для профильной и плоской обработки деревянных заготовок. Основное их назначение заключается в распиловке и обработке пазов.

Следует отметить, что для прорезания шлицев и узких пазов и на деталях, а также для разрезания материалов используются тонкие насадные диски, которые еще называют пилами. Особенностью таких насадок является то, что у них поочередно с одной и другой стороны затачиваются фаски под определенным углом.

Фаска способна срезать 1/3 – 1/5 длины режущей кромки. Поэтому каждый зуб насадки срезает стружку шириной меньше ширины самого паза. Благодаря этому улучшается отвод стружка и предотвращается заклинивание наконечника и его поломка.

Пазовая фреза

Расположение зубьев

Пазовые

Особенностью этих насадок является то, что ножи у них расположены исключительно на цилиндрической поверхности. В целях снижения уровня трения толщина диска по торцам на периферии несколько больше, чем в центре у ступицы.

Важным параметром пазовой насадки является ее ширина, так как инструмент применяется как для распиловки заготовок, так и для обработки пазов. Особенно часто дисковая пазовая фреза по дереву применяется для выполнения неглубоких пазов.

Обратите внимание! В результате стачивания зубьев толщина диска несколько уменьшается. Правда, в большинстве случаев это не имеет практического значения, так как изменение толщины незначительное.

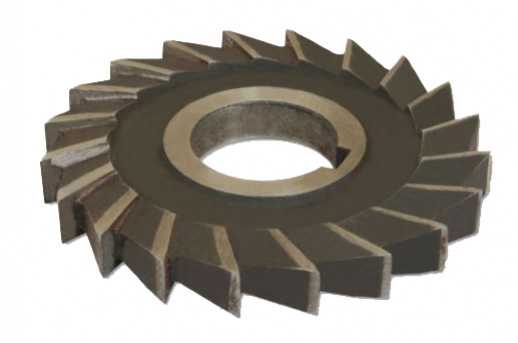

Трехсторонняя фреза

Двухсторонние и трехсторонние

В отличие от вышеописанных дисков, ножи расположены на цилиндрической поверхности, а также на торце с одной или даже двух сторон. При этом основные режущие кромки располагаются на цилиндре. Боковые же зубья являются вспомогательными, так как принимают незначительное участие в обработке древесины.

В зависимости от профиля зубьев они бывают двух типов:

  • Прямые – на торцевых кромках передние углы равняются нулю, в результате чего условия их работы ухудшаются.
  • Наклонные – на торцевых кромках углы положительные. Кроме того, существуют трехсторонние диски с разнонаправленными зубьями, часть из которых имеет отрицательные углы, т.е. они частично срезаны. Однако, несмотря на это, эффективность таких насадок очень высокая.

Крепление зубьев

Припаянные

Как не сложно догадаться, зубья у такой насадки припаянные. Однако, это не значит, что они обладают коротким сроком эксплуатации. Как правило, дисковые фрезы сохраняют работоспособность и все свои параметры даже после 25 – 30 переточек.

Единственное, данную работу необходимо выполнить правильно, чтобы не испортить зубья. Если вы не знаете, как это делается, лучше не браться за заточку своими руками, а доверить работу специалистам.

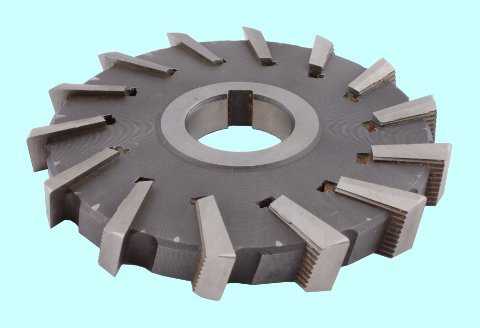

На фото — трехсторонняя фреза со вставными ножами

Со сменными ножами

Диски со сменными твердосплавными зубьями в последнее время пользуются наибольшим спросом среди мастеров, так как даже после выхода их из строя можно установить новые пластины. Кроме того, существует и еще одно важное достоинство этих изделий – возможность регулирования зубьев, что позволяет получать пазы разной ширины.

Вот, пожалуй, и вся основная информация о дисковых фрезах, которая позволит правильно подобрать инструмент для обработки древесины.

Вывод

Дисковые фрезы позволяют выполнить одни из наиболее востребованных операций с древесиной. Однако, следует учитывать, что существует довольно много разновидностей этого инструмента. Поэтому при выборе в первую очередь следует определиться с основными его параметрами.

Ознакомиться с дополнительной информацией по обозначенной выше теме можно из видео в этой статье.

rubankom.com

Фрезы для ЧПУ: описание, классификация, заточка

Фрезерный

Станок - это довольна сложная система, а фрезы для ЧПУ – практически самая важная его составляющая. Рассмотрим типы фрез, их заточку и возможности.

Станок — это довольна сложная система, а фрезы для ЧПУ – практически самая важная его составляющая. Это объясняется тем, что они являются основным режущим инструментом.

Описание инструмента для ЧПУ

Как уже было сказано, фреза – это режущий инструмент, и устанавливается он в шпиндельную головку машины.

Весь процесс обработки осуществляется за счет вращения данного элемента, а именно: его кромка касается заготовки, после чего и удаляется часть обрабатываемого материала.

Типы фрез согласно особенностям обработки

Можно рассмотреть такие разновидности инструмента для станков с ЧПУ по форме и конструкции:

  1. Концевая, благодаря ей можно осуществить фрезеровку материала по всем осям. Чаще всего это алмазные фрезы для ЧПУ. Их форма походит на обычное сверло и предусматривает пару режущих кромок.
  2. Торцевая. Инструмент цилиндрической формы, режущие элементы которого находятся на торцах. Его целесообразно использовать для плоской обрабатываемой поверхности, например, для раскроя листовых материалов.
  3. Дисковая. Такой вид предназначен специально для того, чтобы формировать пазы и различного рода углубления. Дисковая фреза мультизадачная: она может совершать несколько операций, их количество зависит от численности и расположения режущих кромок.

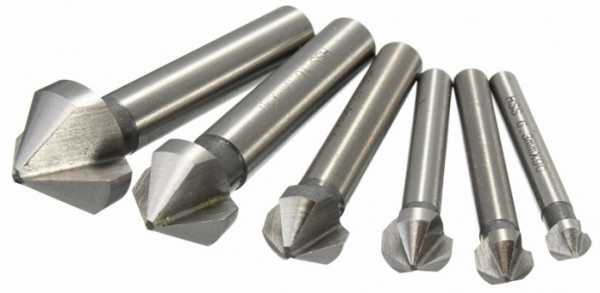

  4. Угловая, которая служит для фрезеровки краев поверхности. Она имеет пару режущих кромок, расположенных под разным углом касательно одна другой.
  5. Фасонная. Достаточно специфический инструмент, который используется для того, чтобы формировать поверхности сложных форм. Фасонные фрезы для ЧПУ обладают высокими качественными показателями, поскольку их используют при финишной обработке и рез получается максимально чистым.

Классификация фрез по сфере применения

Также необходимо классифицировать инструмент по областям, в которых он применяется. В основном применение фрез предполагает преследование определенных целей, особенно если приводить в пример промышленные машины.

Давайте рассмотрим следующую разновидность фрез для станков с ЧПУ в зависимости от сферы применения:

  • для черновой обработки. К такому виду фрезерования можно отнести снятие большого слоя материала, формирование начальной формы, резка или раскрой;
  • для высверливания канавок. Данные ЧПУ фрезы могут исполнять такие операции, как создание бороздок, пазов, выемок, впадин;
  • для точной работы в углах и кромках на верхней части заготовки;
  • для финишной (чистовой) обработки. Для этого чаще всего используется алмазная. Такой инструмент создает впадины разных форм и конфигураций. После этого остается лишь очистить деталь и удалить стружку;
  • для формирование различных художественных рисунков.

Типы фрез в зависимости от обрабатываемого материала

Одним из важных критериев при определении необходимой фрезы является материал, который планируется обрабатывать. Это влияет и на материал, из которого изготовлены режущие части, на конфигурацию, а также на технические качества.
Следует выделить такие типы профильного рабочего инструмента по обрабатываемому материалу:

  • для фрезеровки деревянных изделий;
  • для фрезеровки цветных и черных металлов;
  • для изготовления конструкций из пластика и других полимерных материалов.

Следует запомнить следующее: фрезы по дереву или пластику не подходит для обработки металла, поскольку фрезы по металлу имеют иную конструкцию и изготовлены из другого материала.

Как выбрать фрезу

Они очень отличаются своим разнообразием: их можно выбрать исходя из типа операции, которую вы будете совершать; также важную роль играет материал изготовления и другие параметры, такие как износоустойчивость.

Хорошие фрезы обычно обладают следующими свойствами:

  • прочность;
  • износостойкость;
  • сбалансированность.

Практический совет: если хотите выбрать качественный инструмент, то обратите внимание на вышеуказанные характеристики.

Для дальнейшей работы с фрезой при долгом сроке эксплуатации необходимо будет либо же покупка нового режущего инструмента, либо же его заточка. Тут важно обратить внимание на компанию-производителя, поскольку инструмент для заточки лучше всего купить напрямую у поставщика оборудования.

Заточка фрез

На сегодняшний день фрезы для фрезерного станка с ЧПУ обладают более высокой ценой, чем для обычных станков. Поэтому очень часто после долгого срока полезного использования данной режущей детали ее не покупают, а просто на просто затачивают.

Заточка фрезы алмазным кругом

Необходимо заметить, что совершить заточку стандартным оборудованием или в домашних условия почти нереально. Поэтому для того, чтобы на выходе у вас получилась качественно заточенная деталь необходимо обработать ее на специальном мини ЧПУ станке, имеющим Программное Управление.

Такие машины имеют достаточно узкую классификацию: для пальчиковой, угловой и дисковой фрезы.

Практический совет: если необходимого оборудования нет, то у вас есть два варианта действий:

  1. Обратиться в специализированную контору.
  2. Купить новую режущую деталь.

Возможности фрез

Как уже было сказано выше, с помощью данного инструмента можно обрабатывать почти все виды материалов, начиная от дерева и заканчивая металлами и сплавами. Также вы сможете обработать сталь, чугун, медь и другие материалы.

На сегодняшний день станки с Числовым Управлением обладают отличной эргономичной конструкцией, высокой безопасностью, датчиками, которые контролируют скорость, с которой вращается фреза. Поэтому если вы правильно выберете и своевременно будете затачивать режущий инструмент, то это позволит вам работать с максимальной отдачей и высокой точностью.

Таким образом вы сможете придать детали необходимую и точную форму.

vseochpu.ru

Фрезы для ЧПУ по дереву и по металлу

Фрезерование – один из видов механической обработки, при нем вращающаяся фреза снимает с обрабатываемой поверхности определенный слой материала, придавая заготовке форму нужной конфигурации. Фрезы для станков с ЧПУ, по сути, концевой режущий инструмент, имеющий хвостовик.

Фреза состоит из корпуса, в его винтовых пазах установлены винтовые пластины. Их перемещение в пазах, по направлению хвостовой части, ограничивается упорами – своеобразными уступами.

Требования к этому инструменту

Станки, имеющие компьютеризированную систему управления, работающие точно и с большой скоростью, но нуждаются в тщательной оснастке. Чтобы обрабатывать металл, древесину, синтетику и композитные материалы, имеющие разные коэффициенты твердости, нужны фрезы с определенным углом затачивания режущей кромки.

Есть факторы, влияющие на результат работы:

  • прочность самого изделия и способность переносить нагрузки;
  • расположение лезвий во фрезе и их геометрическая форма;
  • устойчивость к износу, позволяющая инструменту сохранить первоначальную заточку длительное время;
  • минимальное вибрирование во время производственного процесса.

Существует конструктивное разнообразие фрез для ЧПУ, их изготавливают исключительно из специальных марок закаленной стали. Но технологий всего две:

  • Серийный инструмент специалисты производят из цельного фрагмента, применяют для этого быстрорежущую твердую сталь. Среди главных достоинств – точное исполнение, гарантия жесткости, способность работать с максимальной нагрузкой.
  • На стальном теле – твердый сплав мелкозернистой структуры – делают напайки, воспроизводящие сложную геометрию режущей кромки. Сфера применения – производство инструмента (фасонный, алмазный или крупноразмерный), фрез для деревообработки (ручные инструменты).

Классификация и применение концевых фрез

Как правило, концевые фрезы для ЧПУ, состоят из нескольких режущих кромок. В зависимости от числа ножей, инструмент называется одно-, двух-, трехзаходным.

Двухзаходная фреза, совершая один оборот, режет дважды, оставляя чистую поверхность. Главное, чтобы стружка удалялась оперативно из зоны резания.

Следует рассмотреть типы концевых фрез, при них стружка удаляется вверх:

  • Однозаходная – этот тип фрез незаменим для работы с пластиком, вязкими материалами на станках с ЧПУ малой мощности. Эти материалы имеют свойство плавиться и налипать. Благодаря единственной режущей кромке и снижению температуры в рабочей зоне, резание акрила, ПВХ проходит легко. В зависимости от того, под каким углом заострено лезвие, такой инструмент применим также для работы с деревом, пенопластом, алюминием и прочими цветными металлами.
  • Двухзаходная – фреза с двумя лезвиями необходима для фрезерования древесины, легких и неплавких материалов, пластика. Универсальные фрезы, имеющие две кромки и защитное покрытие, востребованы также для обработки практически любых металлов. Для алюминия целесообразно выбирать фрезу, имеющую осевой угол 45–55 градусов.
  • Трехзаходная и четырехзаходная – такие фрезы выбирают не так часто, но они понадобятся, когда резать приходится много, а инструмент садится очень быстро. Следует предпочесть трехзаходную со стружколомом, снимающую большие объемы стружки за один проход, при этом тупится она медленно. Специалисты ее применяют для скоростного раскроя ламината, фанеры, чернового фрезерования МДФ.
  • Однозаходная фреза со стружкой вниз – сфера ее применения: обработка тонких предметов, мастера режут за один раз по несколько листов материала. Подходит этот инструмент всем, особенно в случае отсутствия нормального прижима. Фрезы с нижним выбросом, усиливая давление сверху, хранят обрабатываемую деталь от сдвига.

Варьируя различными фрезами ЧПУ, легко выполнять самые разнообразные задачи по обработке материалов.

Обзор фрез для ЧПУ к шпинделю

Виды оснастки для фрезерных станков с ЧПУ

В зависимости от того, какие заготовки обрабатываются, различают фрезы по дереву, пластику и по металлу. Их еще классифицируют по форме лезвий, сфере выполняемых задач, способу установки и принципу обработки.

Чаще всего для фрезерных работ используются такие виды инструмента:

  • спиральный – имеет винтообразную форму лезвий, применяется для раскроя, финишной доводки плоскости, изготовления пазов увеличенной глубины;
  • фасонный – нужен при изготовлении профилей (прямо-, или криволинейных), закругляет кромки, создает сложные выступы и углубления;
  • прямой – служит для чистовой обработки кромки и торца, обеспечивая точное формирование прямого угла;
  • сферический – для прямого фрезерования или под наклоном, это важно при создании закругленных выемок или уступов;
  • компрессионный – изменяющееся направление наклона режущей кромки, защищает поверхность от повреждения, гарантируя чистоту раскроя;
  • с V-образной оснасткой под силу узкая специализация: удобно выбирать материал из треугольных по форме углублений;
  • фреза для 3D обработки нужна для сложного профилирования рельефа, создания декоративного узора. Незаменима она для выполнения детализированной резьбы тонкого профиля, изготовления деталей трехмерного плана;
  • гравер нужен для обрезки элементов по контуру, изготовления художественных рельефов (двух-, трехмерных) из любых материалов.

Гравер

На разных этапах обработки, используются оснастки определенного типа для черновой работы, обработки углов и кромок деталей, выборки углублений (пазов и канавок), чистовой и художественной обработки изделия.

Востребованные фрезы по дереву

Благодаря точности и скорости работы, на станках с программным управлением легко изготовлять деревянные заготовки со сложными контурами. Они затем применяются для производства предметов мебели, фасадов из древесины, лестниц, сувениров, накладок декоративных.

Этапы работы:

  • на первом этапе фреза по дереву совершает черновые проходы;
  • на втором – большой слой материала снимается цилиндрической фрезой с самоустанавливающимися ножами;
  • на третьем этапе выполняется чистовой проход концевой сферической или конусной фрезой, чтобы обеспечить чистоту поверхности.

Сферическая фреза

Работая по дереву на станках с ЧПУ, подбирают нужные фрезы для мягкой и твердой древесины, используя несколько их типов:

  • цилиндрическую;
  • галтельную;
  • радиусную;
  • фасонную;
  • шаровую;
  • кромочную;
  • конусную;
  • микрошиповую и типа кукуруза, она применяется для раскроя листовых материалов – текстолита, пластика, фанеры и стеклотекстолита.

Какие бы ни применялись фрезы по дереву, а также для обработки металла и других материалов, важно точно подобрать инструмент, правильно им пользоваться, следуя инструкции, а также бережно относиться. Тогда режущий инструмент, применяемый в станках с ЧПУ, послужит долго и с высокой производительностью.

Видео по теме: Мои фрезы для ЧПУ станка

promzn.ru

характеристики и типы, самостоятельное изготовление фрезы

Фрезы для работ по дереву — это такие комплектующие для фрезера или электрической дрели, которые состоят из хвостовика и рабочей части, с режущей кромкой.

Они изготавливаются из стали с повышенной прочностью, с точно выверенной формой узора рабочей части. Заточка осуществляется специалистами на профессиональных станках, с минимальным уровнем биения. Благодаря этому кромка фрезы обладает качественной, без раковин, структурой. Благодаря такой технологии изготовления гарантированно повышается износостойкость, кроме того, рез получается ровнее и качественнее.

Большой выбор насадных и концевых фрез, которые представлены в продаже, дает возможность реализовать все желания. Разнообразие форм дает возможность выполнять узоры самой разной сложности, осуществлять черновую и окончательную обработку заготовок.

При подборе оснастки необходимо учитывать не только вид производимых работ, но и тип материала, который будет обрабатываться — мягкие или твердые сорта дерева.

Фрезы для работы с деревом делятся на две крупные группы:

  1. Насадные, под шпиндель 32 мм. Они используются для обработки дерева на стационарных фрезерах.
  2. Концевые (также называемые пальчиковыми) с крепежом 12 мм и 8 мм. Они нужны для выполнения работ с деревянными деталями как на стационарных фрезерах по дереву, так и с ручным фрезерным оборудованием.

Необходимо отметить и концевые фрезы, используемые для обработки МДФ, ДСП, фанеры, ламинатов и подобных материалов. Фрезы по фанере обладаю более твердым сплавом ножей, что намного увеличивает их рабочий ресурс.

Характеристики фрез

Фрезы можно разделить по четырем характеристикам:

  1. размерам;
  2. форме рабочей кромки;
  3. их конструкции;
  4. материалу (с напайками и без).

Фрезы для дрели из твердых сплавов невозможно заточить в бытовых условиях, но зато они долговечнее.

Виды фрез по типам решаемых задач

  1. Калевочные — применяются для скругления углов.
  2. V-образные — режут v-образные пазы (эффективно для вырезания текста), а также обрабатывают кромки.
  3. Дисковые — вырезают горизонтальные пазы разной глубины и ширины по контуру деталей.
  4. Галтельные — используют для изготовления внутреннего четвертного паза декоративных кромок.
  5. Фальцевые — схожи с дисковыми и отличаются большей шириной, достаточно часто используются для вырезки пазов под стекло в оконном производстве.
  6. «Ласточкин хвост» — с ее помощью есть возможность изготавливать открытые/скрытые шиповые соединения (для соединения двух и более отдельных деталей).
  7. Кромочные фрезы по дереву для дрели(для обработки краев) оснащены подшипником, который может упираться в край заготовки и направлять движение. Он обеспечивает правильное движение фрезы по кромке обрабатываемого изделия. Без подшипника могут применяться для обработки детали в абсолютно любом ее месте.
  8. Цилиндрические — используются при обработке ровных поверхностей. Такие фрезы выпускаются с прямыми или же винтовыми зубьями.
  9. Торцовыми фрезами, чаще всего, обрабатывают плоские поверхности. Торцовые фрезы обладают осью вращения, расположенной перпендикулярно к обрабатываемой поверхности.
  10. При изготовлении выемок и сложных углублений применяются концевые фрезы по дереву для дрели. А вот фасонные фрезы чаще используют при изготовлении деталей, у которых сложная поверхность.

Совет: прежде чем начать работать, необходимо опробовать глубину вхождения фрезы на пробной заготовке. Глубину можно отрегулировать при помощи специальной ручки.

Деление фрез для дрели по конструкции

Также фрезы по дереву для дрели делятся и по своим конструктивным характеристикам. Они выпускаются цельными, то есть изготовленные из одной заготовки. Наиболее часто, такие фрезы выпускаются небольших размеров, чтобы зря не тратить дорогой материал. Большие фрезы выпускают сборными. В подобных фрезах корпус состоит из недорогой стали, а зубья — из твердых сплавов. Фрезы такого типа достаточно сложны, но их плюсом является то, что ножи есть возможность выставить на любой размер или заменить их другими.

Есть очень много разнообразных фрез. Но это не повлияло на конструкцию самих зубьев. Форм зубьев существует лишь две – это остроконечная форма зубьев и т.н. затылованная. У остроконечных зубцов как передняя, так и задняя поверхность плоской формы. Но вот во время заточки зубьев, которую производят по задней поверхности, высота зуба становится меньше. А такое недопустимо, потому что такая переточка меняет форму режущей кромки. Такого недостатка лишены фрезы с затылованными зубьями.

Как изготовить фрезер самостоятельно из дрели

Часто возникает вопрос, есть ли возможность сделать фрезер в бытовых условиях из дрели. Действительно, это достаточно актуальный вопрос, потому что не у каждого есть возможность приобрести такое сравнительно дорогостоящее оборудование, как фрезерный станок. А в домашних условиях он часто просто необходим, и особенно если выполняется ремонт частного дома или постройка дачи. Это оборудование может фрезеровать элементы из дерева, формировать различные кромки, изготавливать соединения и прочее.

Прежде чем начать собирать фрезер, нужно сделать стол, на нем он будет устанавливаться. Его можно соорудить из обычной фанеры, толщина которой не менее 12 мм, и четырех деревянных брусков, которые будут служить для опоры. На поверхности требуется вырезать необходимые отверстия для фрезера и установить направляющую. Сам паз должен быть полукруглой формы, которая вырезается электрическим лобзиком или ножовкой. Потом высверливаются отверстия для крепления и упорного листа. С процессом изготовления стола все достаточно просто, а вот из чего изготовить фрезер – более сложный вопрос.

Мощность непосредственно самого электрического привода должна быть в пределах от 500 до 1100 Вт, это зависит от того, какой толщины дерево необходимо обрабатывать. Самыми хорошими вариантами являются перфоратор, болгарка или дрель. Последний вариант считается самым оптимальным.

Для того чтобы собрать основные части, потребуются такие детали:

  • электрический двигатель;
  • фреза, которую нужно будет приобрести;
  • патрон;
  • несколько листов ДСП для основания двигателя.

Процесс изготовления фрезера

Чтобы собрать это устройство из дрели необходимо руководствоваться некоторыми правилами. Первое — это лифт для регулировки. Его делают из плотной фанерной древесины и прикрепляют на крышку стола. Такой станок-фрезер необходимо изготовить без применения ремешков или шкивов.

Сами фрезы при этом необходимо насаживать на моторный вал. Для лифта применяются каретки и основной корпус, который будет несущим, ось с нарезанной резьбой и винтовое крепление для того, чтобы фиксировать, а также скользящие полозья.

Когда осуществляется вращение оси с резьбой, каретка двигается или вверх, или вниз по этой осевой конструктивной детали. Скользящие полозья несут функцию ограничителей. Уже после того, как будет установлена высота в неподвижном положении, крепится каретка, с помощью фиксирующего крепежа.

Нужно следить за тем, чтобы установленный мотор с кареткой не расшатывались, находясь в корпусе, так как, в противном случае в процессе работы фрезера выборка станет недостаточно ровной. Некоторые специалисты советуют оснастить конструкцию шестернями, их можно изготовить самому, и поставить поворотный рычажок не наверху, а сбоку. Таким вот несложным способом можно собственными руками сделать из дрели фрезер.

Оцените статью: Поделитесь с друзьями!

stanok.guru

разновидности для ручного фрезера, дрели, станка, болгарки

Работа домашних мастеров в современных условиях значительно упрощена. Этому способствует широкий арсенал электрооборудования и всевозможных инструментов. Под заданный тип паза или канавки можно подобрать соответствующие фрезы. При этом каждая фреза по дереву обеспечит высокое качество обработки и сможет прослужить длительное время благодаря своей долговечности.

Необходимость в оснащении инструментом

Данный инструментарий подбирается для ручного фрезера по эксплуатационным и технологическим критериям. Он с легкостью обеспечит необходимый рельеф заданной поверхности. Достаточно лишь установить необходимые обороты и обеспечить нужную подачу электрооборудованию.

Исходя из эксплуатационных особенностей, фрезы для фрезера по дереву можно условно поделить на несколько групп:

  • Проведение кромочных операций. Инструмент задействуется в случае необходимости сращивание или стыковки двух элементов, например, применяя соединение шип-паз.
  • Врезка фурнитуры. Их назначение в том, чтобы впоследствии использовать полученные отверстия для установки дверных петель и пр.
  • Декоративная обработка. Лицевой стороне деревянных изделий придается требуемый рельеф в виде рисунков, узоров или иных изображений сложной конфигурации.

Опытные специалисты знают, какие бывают фрезы по своим возможностям. Однако, чтобы их применять, необходимо ознакомиться с официальной классификацией. В такой ситуации окажется проще отдать предпочтение в пользу нужного оборудования.

Фрезерный станок по дереву

Необходимо контролировать, в каких системах измерения производитель установил значения для диаметра удерживаемой части в цанге. Допускается традиционная европейская метрическая система измерений (мм) или американский стандарт, который для этого использует дюймы.

Значение позволит определить, какой тип цанг ставить в ручной фрезер. Эти зажимы могут продаваться с фрезером или предлагаться в качестве самостоятельного продукта с соответствующими посадочными размерами. Наиболее популярными вариантами изготовления являются диаметры 6, 8, либо 12 мм. В дюймовой системе измерения встретить цангу и соответствующий ей инструмент с хвостовиком можно на четверть или полдюйма.

Категорически недопустимо смешивать разные виды фрез и цанг, изготовленных с дюймовыми параметрами и миллиметровыми, так как это приведет к поломкам оборудования.

ВИДЕО: Выбор ручного фрезера для начинающих

Конструкционные особенности

Производители предлагают фрезы по дереву отличающиеся не только по форме, но и по особенностям конструкции. Существуют такие варианты исполнения:

  • Сборный тип. Представляют собой основу, сочетающуюся с вваренными режущими кромками. Считается, что данный тип достаточно прост в изготовлении, поэтому на прилавках строительных магазинов встречается чаще всего именно этот формат.

Сборная болванка с приваренными режущими кромками

  • Сменные режущие кромки. На основе фиксируются отдельные унифицированные элементы, которые обладают режущими кромками с многосторонней заточкой. Если основная кромка вырабатывает свой ресурс (теряет остроту), то элемент можно провернуть на определенный угол, установив в качестве режущей новую кромку.

С двусторонними ножами - при затуплении одной части переворачивают и работают другой

  • Монолитный тип. Изготовлены из цельной металлической заготовки, обладают высокой степенью прочности. Недостатком является потеря формы некоторых фигурных изделий после определенного количества переточек.

Монолитные вытачивают непосредственно в основании - нет риска поломки ножа, но через некоторое время приходится полностью менять

Обзор фрез по типу лезвия

Существует несколько вариантов расположения лезвий на инструменте:

  • спиральное;
  • вертикальное;
  • наклонное.

Нежелательным является прямолинейное расположение кромок. При такой системе происходит выкрашивание кусочков дерева из заготовки, что приводит к появлению заметных сколов. Данный факт негативно отражается на качестве фрезеровки. Расположение под углом не допускает подобных проблем.

Пазовый прямой применяется для погружных фрезеровочных станков

Производители для режущей части используют несколько типов материала:

  • твердосплавной материал для лучших фрез, который изготовлен из вольфрамокобальтовых или титанокобальтовых составов и подойдет для высокопрочных заготовок, недостатком является высокая хрупкость режущей кромки;
  • быстрорежущие сплавы используют фрезы для ручного фрезера, когда требуется обработать не самые прочные изделия из средних и мягких пород древесины, минус состоит в том, что при значительном повышении температуры кромка может потерять режущие свойства;
  • инструментальная сталь обладает меньшей стойкостью во время обработки, но инструмент из нее стоит дешевле, чем остальные типы материалов.

Наиболее дорогим является первый тип материала, но стоимость оправдывается высокой стойкостью и скоростью обработки.

Функционал инструмента

Фрезы на бытовые и профессиональные фрезеры являются телами вращения, которые оснащены некоторым количеством зубьев или режущих поверхностей. Представлены они в разных конфигурациях и могут применяться для обработки не только древесины, но и других материалов, включая цветные металлы, пластик, текстолит и пр. Наиболее востребованными и продаваемыми в интернет магазинах являются такие типы:

  • торцевая фреза по дереву;
  • концевые;
  • пазовые либо цилиндрические;
  • дисковые;
  • фасонные;
  • кромочные и пр.

Так как при работе фрез возникает значительная нагрузка на силовые элементы в оборудовании, то важно обеспечить смазку подшипниковому узлу, что существенно продлит срок их службы.

Работа концевыми фрезами

Каждая из концевых профессиональных фрез и их бытовые аналоги обладают режущей кромкой на торцевой части. Работа их осуществляется не только благодаря осевой нагрузке. Задействованы в процессе и боковые режущие поверхности. Это позволяет двигать рабочий инструмент в заданной плоскости. Таким образом формируются всевозможные пазы внутри заготовок и при необходимости удастся обеспечить глухую выборку.

Обычно при изготовлении таких фрез по дереву для ручного фрезера используются однородные материалы в виде монолитных изделий. Реже попадаются составные комплекты. Их производители предлагают в следующих форматах:

  • спиральный;
  • торцевой;
  • конусный;
  • борфреза;
  • сферический;
  • профильный.

Торцевой тип актуален для изготовления пазов всевозможных конфигураций. Его принято использовать не только для придания требуемой формы определенной поверхности, но и для использования в стыковых соединениях, когда одна часть торца зеркально входит в другую деталь.

Профильные разновидности инструмента широко используются столярами для реализации данных типов задач:

  • декорирование плоскости узором;
  • фрезерование торцевых участков;
  • подготовка сложноформатных пазов.

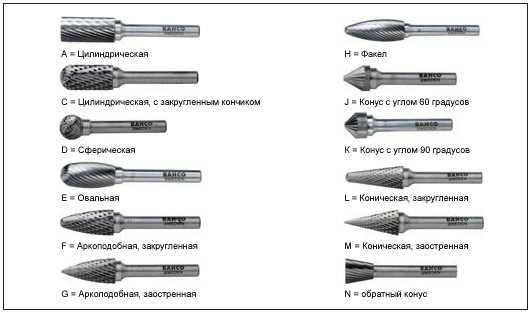

Борфрезы по своему типу эксплуатации сходны с аналогичным шарошечным оборудованием, поэтому их нередко именуют шарошками. С их помощью проделывают отверстия определенной конфигурации. Они требуются на промежуточном этапе обработки. Также мастера используют их для придания готовому отверстию нужной формы.

Фрезы по дереву кромочного типа

Крупные наборы для ручного инструмента обязательно содержат данный тип, востребованный среди домашних мастеров. Если приходится часто обрабатывать это область заготовок, то стоит приобрести большой набор, чтобы перекрыть весь спектр задач.

Прямые позволяют обрабатывать кромки и торцы по шаблону

В состав будут входить такие разновидности:

  • профильные – придадут необычную форму краю;
  • фасонные – острые углы будут закругляться, обычно это делается на четверть диаметра;
  • конусные – используются при формировании фасок под 45°;
  • дисковые – востребованы во время прорезания паза;
  • фальцевые – удаляется четверть со стороны кромки

Фальцевые применяют для выбора паза прямоугольной формы

  • галтельные – формируют желоба для торцов на четверть диаметра.

Пазовые галтельные с U-образной головкой

Для блокирования глубокого и нежелательного врезания в заготовку производители оснащают зачастую этот тип инструмента упорными подшипниками. Рабочая кромка допускается как в области выше подшипника, так и ниже него. За счет регулировки высоты удастся обеспечить глубину врезания.

Пазовые галтельные с V-образной головкой для пазов с разными наклонами стенок

Вместо подшипника может ставиться иной ограничитель, в роли которого будут выступать такие элементы:

  • упор, расположенный параллельно;
  • втулка-капир;
  • шаблон в масштабе 1:1.

Так как необходимо сопротивляться значительному усилию, то хвостовик инструментов изготовлен диаметром не менее 12 мм.

Фрезы по дереву пазового типа

Изготовление пазов является достаточно частой операцией в промышленной обработке древесины, поэтому используется такой спектр инструментов:

  • конические;
  • галтельные;
  • спиральные.

Также для стыковок востребованы изделия в виде ласточкиного хвоста или Т-образной конструкции.

Т-образные и ласточкин хвост считаются самыми надежными видами соединений, при котором заготовки вставляются одна в другую и сдвигаются, образуя надежный замок

Иногда актуален формат, при котором фрезы обладают комбинированной конструкцией. Это все виды фрез по дереву, подходящие для ручного фрезера.

ВИДЕО: Как сделать паз для доборов и петель

nagdak.ru
