Фрезы какие – какие насадки к чему применяют, как их стерилизовать, советы при выборе для начинающих, значение цветов

классификация, конструкции, типы, как выбрать

Обработка изготавливаемых деталей фрезером – представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются специальным инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.

Фреза по дереву

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

• При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
• Изготовка выемок для использования, установки навесных петель, других приспособлений.
• Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.

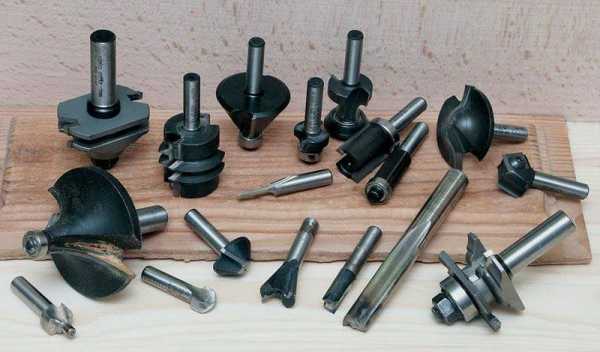

Разнообразие фрез по дереву

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

1. Изготовление пазов, формирование углублений производится торцевыми типами фрез.
2. Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
3. Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
4. Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.

Концевые фрезы

Концевая фреза по дереву

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:

• Изготовка изделий с пазами определенной глубины, сквозных отверстий.
• Раскрой изделий.
• Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

Кромочные фрезы по дереву

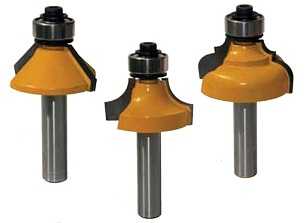

Разнообразие кромочных фрез

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

• Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
• Калевочными имеется возможность округлить на четверть окружности край детали.
• Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
• Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
• Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
• Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Пазовые фрезы по дереву

Пазовые фрезы по дереву и их размеры

Основное предназначение вида пазовых по дереву – изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:

• Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
• Галтельные – выполнены с закругленным наконечником.
• Конические зачастую используют для действий с плоскостями.
• Фасонные позволяют изготавливать углубления необходимой структуры.
• «Т» образные, фрезы «Ласточкин хвост».
• Комбинированные применяются при стыковке деревянных деталей большого размера.

Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

Нож для фрезы по дереву

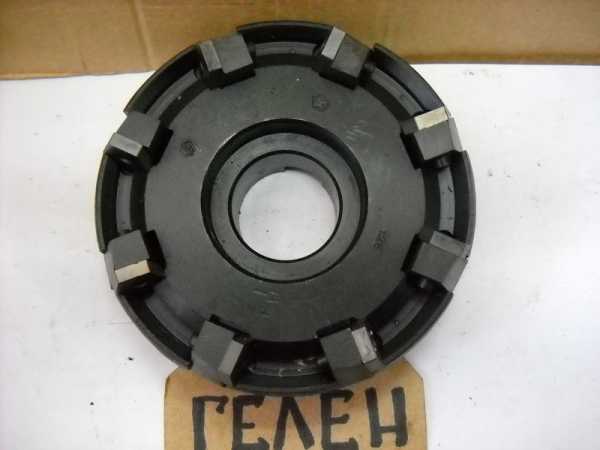

Фрезерная головка

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Типы конструкции фрез

Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.

Для работ по дереву ручным фрезером наиболее лучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.

Конструкция электрофрезера

Схема сборки фрезерного станка

Сборные

Наиболее распространенный вид на рынке – сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.

Со сменными режущими кромками

Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.

Монолитные

Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.

Типы лезвий фрез

Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.

Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.

Функциональные наборы фрез

Зачастую можно встретить в продаже функциональные наборы, которые состоят из двух или более элементов. В данный набор входят приспособления и насадки для фрезера по дереву. Основное предназначение таких наборов – обработка двух или более деталей для получения однотипных соединений. Например, существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.

Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.

Стоит отметить, что наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.

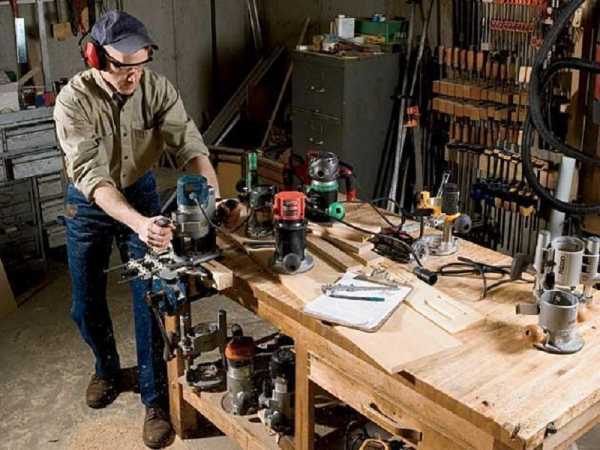

Мастерская, оборудованная фрезером по дереву

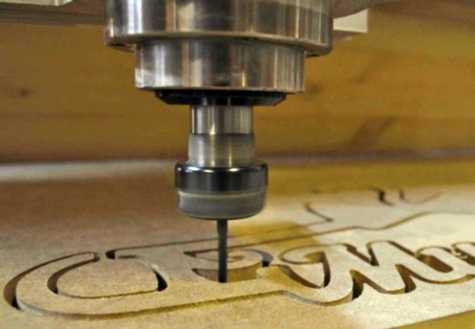

Фреза по дереву в работе

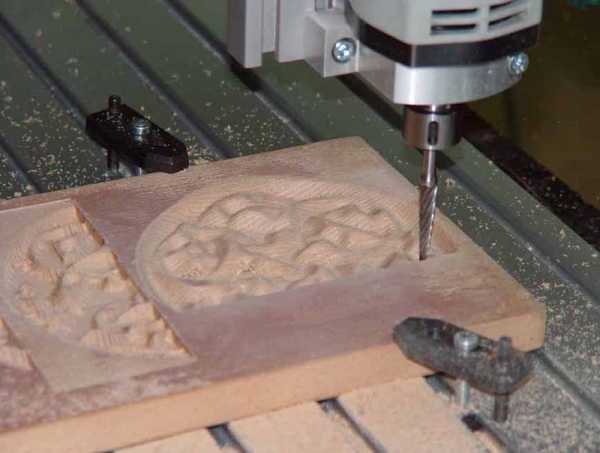

Резьба по дереву фрезером

Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Как выбирать фрезу по дереву под ручной фрезер

Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.

1. Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
2. Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
3. Материал припоя, а также соединение хвостика с частью, ответственную за резку.

Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.

Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.

Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Фреза — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 23 января 2018; проверки требуют 6 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 23 января 2018; проверки требуют 6 правок. Торцевая фреза

Фреза́ — инструмент с одним или несколькими режущими лезвиями (зубьями) для фрезерования. Виды фрез по геометрии (исполнению) бывают — цилиндрические, торцевые, червячные, концевые, конические и др. Виды фрез по обрабатываемому материалу — дерево, сталь, чугун, нержавеющая сталь, закаленная сталь, медь, алюминий, графит. Материал режущей части — быстрорежущая сталь, твёрдый сплав, минералокерамика, металлокерамика или алмаз, массив кардной проволоки. В зависимости от конструкции и типа зубьев фрезы бывают цельные (полностью из одного материала), сварные (хвостовик и режущая часть состоит из различного материала, соединённые сваркой), напайные (с напаянными режущими элементами), сборные (из различного материала, но соединённые стандартными крепёжными элементами — винтами, болтами, гайками, клиньями). Отдельно выделяют фрезерные головки — фрезы со сменными пластинами из твердого сплава и быстрорежущей стали. Также такие фрезы часто называют механическими, а головку без ножей — корпусом. На рисунке представлена торцовая фреза с механическим креплением твёрдосплавных пластин.

ru.wikipedia.org

Виды фрез для фрезера по дереву

Фрезеровка – это почти неограниченные возможности для обработки заготовок. Создание кромок, пазов или канавок разной глубины и формы – для каждой из этих операций существуют свои типы фрез по дереву, которые позволяют осуществлять обработку с максимальной эффективностью. В этой статье мы расскажем о том, какие бывают виды фрез и для каких целей они применяются.

Фрезы для фрезера по дереву

Инструментальная сталь – идеальный материал для производства цельных фрез. Корпус напайных фрез создается из конструкционной стали, а на рабочие части зубьев фрез напаивают пластинки из быстрорежущей стали, а также твердых сплавов. Сборные фрезы имеют зубья из быстрорежущей стали или оснащены твердосплавными пластинками. Крепятся они при помощи различных механических способов.

К основным параметрам фрезы относят:

• диаметр хвостовика. Этот показатель является ключевым. Он показывает, совместима ли фреза с конкретной моделью фрезера, потому что далеко не каждый инструмент в комплекте имеет цанги. Цанга – это особая втулка, обжимающая хвостовик. Цанги бывают 6, 8 и 12 мм. Отметим, что в магазинах попадаются фрезы, имеющие хвостовик 1/4 или ½ дюйма, если перевести в миллиметры получим 6,35 и 12,7 мм. Такие фрезы не совместимы с 6- и 12-миллиметровыми цангами. Диаметр хвостовика строго соответствует диаметру цанги
• конструкция фрезы. Они бывают монолитными, сборными, или со сменными лезвиями. Зачастую фреза по дереву является стальной «болванкой», имеющей хвостовик, к которой припаяны лезвия. Бывают такие лезвия, которые созданы в виде съемных пластин, имеющих двустороннюю заточку. Когда острие затупилось, нож просто переворачивают. Кроме этого, существуют цельные фрезы, которые созданы как монолитная металлическая деталь с выточенными лезвиями
• типы лезвий. На фрезе присутствует маркировка «HM» и «HSS». HM – это фреза из твердого сплава, HSS – быстрорежущая фреза. Быстрорежущий вариант идеален для работы с мягкими сортами древесины или алюминием. Твердосплавные помогут справиться с различными древесными материалами, среди которых и твердые сорта. Чаще всего расположение лезвий строго вертикальное, это означает, что они рубят, а не срезают материал. Также бывают наклонные или спиральные ножи. Такие ножи срезают материал, следовательно, при такой обработке меньше сколов по краям, а качество обработки заметно выше.

Очень часто можно встретить фрезы, которые оснащены маленьким подшипником, вмонтированным заподлицо с лезвиями сверху или снизу. Подшипник обеспечивает при минимальных затратах времени выполнение точного фрезерования края, потому что нет необходимости возиться с упорами для ровного ведения инструмента: подшипник сам упирается в «ребро» заготовки и, следовательно, создает точное направление для фрезера.

Набор фрез для фрезера

Приобретать фрезы поштучно – это достаточно затратно. Лучше приобрести сразу набор. Набор, конечно, имеет более высокую стоимость, чем одна фреза, но при покупке тех же фрез отдельно, вы потратите намного больше. Существует множество таких наборов и продаются они в любом магазине. Рассмотрим пять наиболее распространенных наборов от компании «Диолд»:

• первый набор имеет шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, оснащенных снизу опорным подшипником. Хвостовик у всех фрез имеет диаметр 8 мм
• во втором наборе содержится 12 фрез. Купив набор, вы получите две кромочные фрезы, имеющие радиус 6,35 и 9,5 мм и с опорным подшипником; одну фигурную с двумя радиусами 4 мм и с опорным подшипником; три концевые фрезы, имеющие диаметр 6, 12 и 16 мм; одну торцевую диаметром 12,7 мм; одну угловую (угол 90 градусов) с наружным диаметром 12,7 мм. Также в наборе присутствует одна пазовая фреза, имеющая радиус 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая фреза с углом 45 градусов с опорным подшипником, а также одна пазовая (под «ласточкин хвост»), имеющая диаметр торца 12,7 мм и угол 14 градусов. Такой большой набор станет верным помощником начинающему столяру, потому что он поможет реализовывать разные типы работ по созданию несложных предметов мебели
• в третьем наборе имеется 16 предметов. Он очень похож на предыдущий. Кроме описанных выше, в наборе вы увидите концевые фрезы диаметром 3 и 12,7 мм; пазовую с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм
• четвертый набор предназначен для профессиональных мастеров. В наборе содержатся 12 фрез усиленной конструкции со всеми функциями второго набора
• пятый набор имеет некую схожесть с четвертым, но имеет в своем составе 20 фрез усиленной конструкции с широким разнообразием характеристик и добавлением торцевой пазовой фрезы, имеющей ширину 9,5 мм и диаметр 32 мм. Набор также предназначен для профессиональных мастеров.

Помимо описанных выше наборов у фирмы «Диолд» есть еще 10 наборов, укомплектованных фрезами в различных комбинациях. Выбор наборов достаточно широк, любой мастер подберет подходящий именно для себя.

Виды фрез для фрезера

Ручной фрезер является незаменимой вещью в домашнем хозяйстве. Он, как и любой другой серьезный инструмент, имеет разнообразную оснастку, при помощи которой простые деревянные бруски становятся произведением искусства. Далее мы расскажем о наиболее востребованных на сегодняшний день видах фрез по дереву их назначении и применении.

Фреза пазовая по дереву имеет несколько модификаций:

• прямая пазовая фреза. Обладает параллельными режущими кромками, которые во время вращения очерчивают собой поверхность в форме цилиндра. Эти фрезы предназначены для обработки прямых пазов. Ели умело сочетать их с копировальной втулкой, то получится аккуратно вырезать криволинейные плоские заготовки по шаблону. Размер этих фрез определяется диаметром и длиной режущей части
• галтельная V-образная пазовая фреза. Она оставляет прямой паз с дном уголка. Такой профиль используется в качестве элемента декоративной резьбы или как специальная направляющая для передвижения, к примеру, ящика, что можно встретить в старой мебели
• конструкционная пазовая фреза. Она предназначена для создания соединений, к примеру, «ласточкин хвост», или перевернутого Т-образного паза. Эта же фреза поможет получить обычные ящичные соединения для малонагруженных ящичков, типа шкатулок. Размер определяется наибольшим диаметром, углом наклона, а также высотой рабочей части
• фреза для сращивания на микрошип, или «мышиный зуб». Такие фрезы используют в процессе сращивания длинных заготовок в длину. Однако существует и другое применение для таких фрез: они помогут присоединить пласти к торцу для получения декоративных эффектов или создать широкие щиты
• фасонная пазовая фреза. Задача этой фрезы создать пазы с фасонными боковыми поверхностями. Естественно, с использованием параллельного упора или копировальной втулки эти фрезы могут справиться с обработкой кромок заготовки. Также некоторые из таких фрез вполне сгодятся для формирования больших по площади углублений, к примеру, отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и прочих аналогичных работ.

Наиболее универсальным инструментом для деревообработки можно назвать концевые фрезы по дереву. В магазинах представлено огромное количество моделей, которые предназначены для разнообразных работ, касающихся обработки различных сортов лесоматериалов и создания из неё разных конструкций. Однако, невзирая на универсальность этого вида фрез, подобрать подходящий и тоже время качественный вариант довольно проблематично. Концевая фреза похожа на сверло, которое фиксируется в шпинделе фрезерного станка. Сама фреза характеризуется наличием нескольких режущих кромок, расположенных сбоку или на торце. Чаще всего спиральная фреза по дереву изготовлена из высокопрочной стали. Кроме этого, чтобы гарантировать дополнительную защиту рабочую часть фрезы покрывают тефлоновым антипригарным покрытием.

Также спиральная фреза прекрасно подходит для «погружного» фрезерования. Спиральные фрезы отличаются незначительным износом, а также снижением ударных нагрузок на фрезерный станок.

Кромочная фреза по дереву бывает таких типов:

• прямая кромочная фреза. Абсолютно все кромочные фрезы имеют подшипник, который в процессе работы совершает обкатку кромки детали. Отметим, что рабочая (режущая) часть находится выше или ниже подшипника. Прямые кромочные фрезы очень востребованы в процессе работы с шаблонами. Подшипник может располагаться сверху или снизу. Фрезы с нижним подшипником стоят дешевле, однако во время работы заготовка находится между шаблоном и фрезером, что не дает возможности осуществлять обработку в два прохода по глубине, тогда как с верхним подшипником это реально. К основным характеристикам этих фрез относится рабочая длина, рабочий диаметр, а также диаметр подшипника, который часто отличается от рабочего. Более удобно приобретать фрезы, у которых эти диаметры одинаковы, это облегчит создание и монтаж шаблона на заготовке
• фасонная, или калевочная, кромочная фреза. Таких фрез существует большое разнообразие. Профиль кромки выбирается согласно внешнему виду изделия. Их размер зависит от высоты рабочей части, а также наибольшего диаметра и радиуса закругления, которое они совершают. При наличии нескольких закруглений в профиле, чаще всего указывается профиль самого крупного из них. Очень редко, попадаются регулируемые калевочные кромочные фрезы. В таких фрезах присутствует возможность настройки расстояния между рабочими частями
• дисковая фреза по дереву. Она предназначена для выборки фальца. Главное отличие от прямых пазовых фрез в том, что дисковые базируются по кромке подшипником, вследствие чего выбираемый ею паз более точный по отношению к ребру заготовки. Однако и стоимость их выше, чем прямых пазовых. Чаще всего эти фрезы производятся регулируемыми для того, чтобы можно быть выбирать паз различной глубины или ширины. В наборе таких фрез присутствуют подшипники различного диаметра или стопка тонких фрез на оси, поэтому высота меняется разборкой фрезы и снятием лишних дисков
• фигурные кромочные фрезы. На конце таких фрез находится подшипник, однако форма их кромок несколько сложнее, чем у фасонных кромочных, при большей высоте. Их используют для создания багета и в процессе обработки кромок филенок, плинтусов, а также фасадных рам. Бывают эти фрезы и без подшипника. С такой фрезой необходимо работать при помощи параллельного упора или копировальной втулки и шаблона
• горизонтальные фигирейные фрезы. Они помогают в декоративном фрезеровании кромок филенок. В результате значительного диаметра, массы и усилия резания их производят только с 12-миллиметровым хвостовиком и использовать их можно лишь в столе, то есть при условии стационарного крепления фрезера. Попадаются такие фрезы, состоящие из двух режущих дисков и способные за один проход обработать обе стороны филенки.

Оказывается, купить фрезерный станок — это только полдела. Если же вы намерены полноценно работать с деревянными изделиями, то вам стоит приобрести еще и соответствующие и качественные фрезы, каждая из которых используется для реализации конкретных задач.

wood-prom.ru

Фреза. Виды и работа. Применение и ресурс. Особенности

Фреза – это режущий инструмент, который имеет одно или несколько зубьев. В зависимости от особенностей конструкции и жесткости материала, из которого сделана режущая кромка, фрезы применяются для обработки металлов, пластиков и древесины.  Инструмент закрепляется в станках, обеспечивающих его быстрое вращение, что необходимо для обработки заготовок.

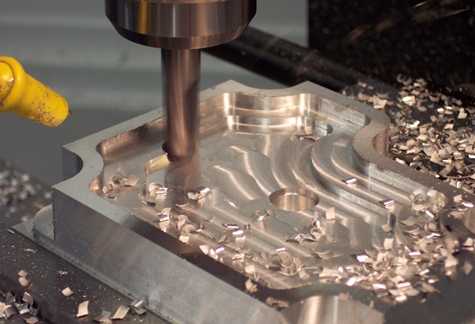

Фреза по металлу

Фрезы по металлу применяются для обработки стальных, чугунных, алюминиевых и прочих заготовок. Они делаются из быстрорежущей стали. Такие фрезы делают цельнолитыми или сборными.

По конструктивным особенностям инструмент бывает следующих видов:

• Дисковый.
• Торцевой.
• Цилиндрический.
• Угловой.
• Концевой.
• Фасонный.
• Червячный.
• Кольцевой.

Дисковые

Дисковая фреза применяется для обрезки заготовок, а также подготовки в них пазов. С ее помощью можно выбирать металл или снять фаску. Внешне такой инструмент напоминает обычный пильный диск, который можно встретить на циркулярной пиле. Единственным отличием является меньший диаметр и большая толщина. Также зубья диска для фрезерования размещены под другим углом. Качество обработки зависит от размера зубьев. Чем они крупнее, тем грубее работа. При этом высокие редкие зубья обеспечивают быстрый съем металла. Также они более эффективно выводят стружки, что снижает перегрев.

Торцевые

Торцевые фрезы применяются для обработки плоских поверхностей, на которых нужно создать ступенчатый переход или углубление. Рабочей частью инструмента является его торец. По принципу действия такая фреза приравнивается к обычному сверлу, но имеет больший диаметр. Обычно у таких инструментов имеется 6 режущих зубьев, что обеспечивает более скоростное вхождение в металл. Специальные канавки выводят стружки. Торцевая поверхность позволяет создавать углубление с плоским дном.

Цилиндрические

Цилиндрические фрезы похожи на дисковые, за тем исключением, что являются существенно шире. Их зубья могут быть прямыми или винтовыми. Матрицы с прямыми кромками используются для работы на узких поверхностях. Винтовые зубья более универсальные и зачастую могут работать с более твердыми металлами. Угол наклона зубьев обычно не превышает 45 градусов, поскольку это позволяет минимизировать биение на валу. Зачастую цилиндрическая конструкция предусматривает соединения на валу станка нескольких насадок, что необходимо при обработке более широких заготовок.

Угловые

Угловой тип предназначен для врезания в металл и создания наклонных поверхностей. С его помощью можно формировать такую выборку как ласточкин хвост. Данный инструмент позволяет делать круги, а также фигурные и продольные канавки на различных металлических поверхностях. Широкая часть режущей кромки может быть как внизу, так и вверху, что позволяет формировать нужное направление угла выборки в заготовке. Непосредственно уровень наклона режущей кромки и ее высота бывают различными и подбираются в зависимости от того, какую заготовку нужно получить.

Концевые

Концевая фреза также называется пальчиковой. Она представляет собой длинное сверло, имеющее около 5 режущих кромок. С их помощью создается глубокий паз. Обычно такой инструмент является монолитным, но бывают кромки с напайками. Такая конструкция обеспечивает легкую и быструю работу с твердыми металлами, такими как сталь и чугун. Получаемое углубление имеет плоскую форму. В том случае если оно должно быть скругленным, применяется сферическая конструкция концевых фрез.

Фасонные

Такие фрезы используются для обработки фасонных поверхностей. Сквозь такой инструмент протягивается длинная заготовка. В результате контакта ее боковая часть снимается и подгоняется под требуемые параметры. Данный инструмент является одним из самых тяжелых в производстве, поскольку требует особенного оборудования для заточки. Возобновить режущую кромку в домашних условиях довольно трудно, но выполнимо при наличии должного опыта и некоторых приспособлений.

Червячные

Червячные фрезы являются самыми широкими. Они позволяют проводить выборку с поверхности с большим захватом. Данный инструмент является одним из самых дорогих, поскольку имеет довольно крупные габариты. Его зубья могут насчитывать несколько десятков штук и более. По направлению витков такие насадки бывают левосторонние и правосторонние.

Кольцевые

Кольцевые фрезы знакомы большинству как корончатые сверла. Они предназначены для сверления листового металла. Внешне их конструкция напоминает трубку с зубьями, которая врезается в поверхность, создавая пустотелое кольцо. Диаметр кольца может существенно отличаться. Для точного позиционирования, в центре коронки находиться обыкновенное сверло, которое первым врезается в поверхность и обеспечивает центрацию.

Фреза по дереву

Для обработки древесины также применяются фрезы. В связи с тем, что данный материал является более мягким, режущий инструмент для строгания отличается меньшими габаритами и стоимостью. Также он является более высокооборотным. Такие насадки устанавливаются в ручные фрезеры или стационарные станки.

Фрезы, которые используются на деревообрабатывающих станках, внешне практически идентичные тем, что применяются для обработки металла. Единственное исключение заключается в том, что они сделаны из менее качественной стали, а также имеют другой угол заточки.

Насадки для станков делают следующих видов:

• Торцевые.
• Фасонные.
• Цилиндрические.
• Угловые.
• Дисковые.
• Концевые.
• Шпоночные.

Внешне фрезы для деревообрабатывающих станков полностью идентичны тем, что используются для резки металлов. Единственным исключением являются шпоночные фрезы, которые в металлообработке не применяются. Они относятся к категории двух зубчатых фрез, с помощью которых изготовляются соединительные пазы.

В связи с увеличением популярности ручных фрезеров, существенно возрос ассортимент концевых фрез, которые в них устанавливаются. Они отличаются не только по особенности режущей кромкой, но и по диаметру хвостовика. Он может представлять собой прут толщиной 6, 8 или 12 мм.

Типы фрез для ручного фрезера

Для ручного фрезера применяется следующие разновидности фрез:

• Кромочные.
• Пальчиковые.
• Для создания соединений.
• Специальные.

Группа кромочных фрез представляет собой практически идентичную конструкцию с торцевыми насадками, применяемыми для обработки металла. Они позволяют придать краям заготовки фигурный профиль. Их ножка имеет подшипник, который останавливает насадку при контакте с заготовкой, поэтому ограничивает углубление в древесину. Данная категория имеет самые разнообразные формы профиля и часто используется для декорирования столешницы. С их помощью можно делать фигурный вырез, выборку и создание сложной фаски.

Группа пальчиковых фрез внешне очень напоминают концевые, которые используются при обработке металла. С их помощью можно выбирать проушины и создавать глухие пазы. Боковые кромки обеспечивают большую высоту обработки. Такой инструмент зачастую является монолитным. Его форма может быть как прямой, так и скошенной в виде трапеции или клина. Такая насадка эффективно удаляет стружки, поэтому обладает высокой скоростью работы.

Фреза для столярных соединений обычно представляет собой разборную конструкцию с множеством режущих элементов. Они используются для обработки торцов досок, чтобы создать пазы для столярного соединения. Именно такими фрезами создается гребенка для склеивания длинномерных досок из коротких заготовок.

Специальные фрезы представляют собой комбинированный тип, который позволяет создавать фигурную поверхность на торцах. Именно к такой категории относятся инструменты, с помощью которых можно превратить кромку доски в замковую часть, применяемую на вагонке или ламинате.

Как продлить ресурс фрез

Чтобы фреза прослужила дольше, важно в первую очередь следить за тем, чтобы она надежно закреплялась в станке. Появление биения на высоких оборотах приведет к тому, что режущая кромка может отколоться, и насадка придет в негодность. Чтобы этого избежать, нужно не только надежно зажать ее перед работой, но и периодически останавливаться, чтобы перепроверить ее фиксацию, поскольку она может просто ослабнуть.

Следующим важным правилом является правильный подбор фрезы. Не следует использовать инструмент, твердость которого практически идентична жесткости обрабатываемой заготовки. Если это проигнорировать и начать работу, то интенсивность стирания будет одинаковой, поэтому режущая кромка быстро сядет, а ее металл отпуститься от перегрева.

Следующим правилом является правильный выбор скорости. На упаковке от фрезы обычно указывается оптимальная частота вращения. Если разогнать ее больше, то это может привести к тому, что она перегреется или от нее может отколоться кусок зуба.

Нельзя забывать о том, что во время работы металл сильно нагревается. Для предотвращения перегрева важно своевременно останавливать станок для остывания. Также стоит применять смазку, особенно если проводится обработка металла.

После каждой обработки стоит чистить фрезу от налипшей на нее стружки. Зачастую инструмент делается из стали, которая подвержена коррозии. Поэтому важно следить, чтобы он хранился в герметичном боксе, изолированном от влажного воздуха.

В случае если фреза утратила остроту, ее не следует использовать, поскольку тупая режущая кромка приводит к быстрому перегреву, в результате чего инструмент может испортиться и тогда ни какая заточка уже не поможет. Также не нужно создавать сильный прижим к обрабатываемой детали, поскольку это также способствует перегреву.

Похожие темы:



tehpribory.ru

Какие фрезы нужны для аппаратного маникюра, для чего

Аппаратный маникюр – это обработка кожи, поверхности ногтя, удаление кутикулы с помощью специального маникюрного аппарата. При этом уходе за ноготками отпадает необходимость предварительного распаривания кожи, так как производится он исключительно сухим способом.

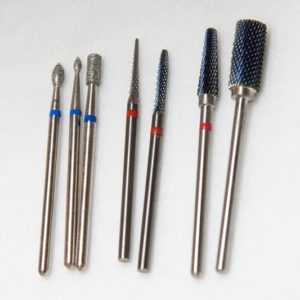

Разновидности фрез для маникюрного прибора

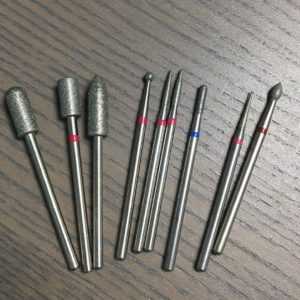

Фрезы для аппаратного маникюра — это определенные насадки, используемые при работе маникюрного аппарата, благодаря которым удается качественно обработать ногти. Зачастую фрезы идут в комплекте с данным прибором, однако не всегда они являются удобными с практической точки зрения. Поэтому может возникать необходимость дополнительного приобретения фрез с нужными свойствами.



Читайте: как пользоваться пушером.

В зависимости от материала

Чтобы осуществить ту, либо иную операцию, связанную с маникюром, необходимо подбирать под машинку соответствующие виды фрез. В зависимости от материала, из которого они изготовлены, на практике чаще всего применяются такие разновидности:

Стальные. Их можно использовать с целью удаления обгоревших, либо загрубевших участков кожи вокруг ногтя, а также для устранения кутикулы.

Стальные фрезы

Алмазные. Имеют предназначение для обработки акриловых ногтей, обеспечивая мягко на них воздействие.

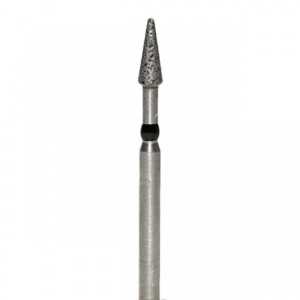

Алмазные насадки

Керамические. Они пригодны только для мягкой обработки кутикулы, а также для придания красивого внешнего вида ногтям.

Керамические

Твердосплавные, которые изготавливаются из специального сплава вольфрам-карбид. Очень эффекты при работе и искусственными ногтями и их коррекции аппаратным методом.

Твердосплавные

Фрезы для полировки. Делятся на силиконовые и хлопковые. Можно использовать для обработки натуральных, а также искусственных ногтей. В основном применяют в завершающей стадии обработки.

Полировочные

Это интересно: какая нужна фреза для снятия гель-лака.

В зависимости от величины зернистости

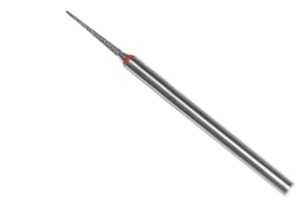

Каждая фреза помечена определенным цветом, отвечающим за грубость ее воздействия. На фрезе в виде пометки можно разглядеть цветной поясок.

1. Двойной черный (экстра)  — супергрубый инструмент, предназначенный для удаления сильно загрудевшей кожи.
2. Черный (очень жесткая) — фреза для удаления огрубевшей кожи.
3. Зеленый (жесткая) — инструмент для умеренно огрубевшей кожи, работы с искусственными ногтями.
4. Синий (средняя жесткость) — распространенная средняя степень абразивности для работы с валиками вокруг ногтя и кутикулой.
5. Красный (мягкая жесткость) — мелкая абразивность для контакта с натуральной пластиной и кожей вокруг нее.
6. Желтый (очень мягкая жесткость) — меньшая степень абразивности, применяется так же, как и фрезы с красным пояском.
7. Белый — насадки для полирования ногтя.

Классификация фрез в зависимости от грубости

Названия фрез для аппаратного маникюра с описанием

Существует много форм и названий фрез в зависимости от формы. Наиболее популярны среди мастеров ногтевого сервиса следующие насадки для машинки для маникюра и педикюра.

Игловидная (фисурная). Обработка кутикулы и боковых валиков вокруг ногтевой пластины.Конусовидная. Обработка огрубевших участков кожи, работа с кутикулой.

Конусовидная

Усеченный конус. Приподнятие кутикулы, снятия блеска с ногтей перед наращиванием.

Усеченный конус

Обратный конус. Обработка мозолей и свободного края ногтя.

Обратный конус

Кукуруза. Коррекция искусственных ногтей.

Кукуруза

Цилиндрическая. Снятие гель-лака, укорачивание искусственных ногтей.

Цилиндическая

Шаровидная. Применяется для проработки сложнодоступных мест ногтя, кутикулы.

Шаровидная

Пулевидная. Обработка межпальцевого пространства, шлифовка мозолей.

Пулевидная

Колпачок абразивный. Шлифовка кожи, чаще используется при педикюре.

Абразивный колпачок

Как правильно подобрать фрезы

Чтобы грамотно подобрать фрезы, следует четко уяснить следующие основные правила:

• для домашнего аппаратного маникюра достаточно приобрести базовые фрезы: цилиндрическую, конусовидную и игольчатую;
• обязательно обращайте внимание на цвета поясков насадок;
• лучше покупать инструменты с титановым покрытием с пометкой «Т»;
• начинающим мастерам подойдут насадки с алмазным напылением.

До и после аппаратного маникюра

Критерии выбора аппарата

1. Выбирать модели машинок желательно с небольшими оборотами – от 1500 до 5000 оборотов в минуту. Более мощные нет необходимости для себя покупать, так как они предназначены сугубо для салонов красоты.
2. Если использовать фрезы для аппаратного маникюра планируется на профессиональном уровне, аппарат стоит приобретать с дополнительными возможностями в плане функциональности. К примеру, в них должна работать подсветка, а также функция «пылесос». При практическом применении это необходимо для того, чтобы удалять опил, который образуется на поверхности ногтя в процессе его обработки.
3. Тщательно проверять, предусмотрена ли определенная защита от возможного перегрева при  эксплуатации. Если такая защита имеется, это позволит устройству прослужить весьма длительный срок.
4. Вес ручки должен быть не менее 200 грамм, а провод к прибору довольно длинным.

Разобраться, какие фрезы необходимы для аппаратного маникюра, весьма не сложно. Однако необходимо в этом случае понимать, для какого типа маникюра они предназначены.

Фрезы, применяемые при аппаратном маникюре, благодаря вращательному движению создают на поверхности ногтя  и кожи гладкую поверхность. При этом форма ногтевой пластины приобретает красивый внешний вид! Используются фрезы все однотипно – они являются своеобразными насадками для маникюрного аппарата.

Уход за насадками

После обработки ногтей аппаратным маникюром, необходимо произвести стерилизацию фрез. Это действие защитит кожу и ногти клиента от различных инфекций.

Сам процесс обработки фрез проходит следующим образом:

• После практического использования фрезу погружают в специальный раствор, с помощью которого проходит дезинфекция. После этого насадку стоит качественно промыть под водой.
• Осуществляется очистка от различных загрязнений: пыли от ногтей, от жира или огрубевшей кожи.
• Благодаря кипячению проводится полная стерилизация фрезы.

Также можно воспользоваться шариковым стерилизатором для маникюрных инструментов.

www.masteru-manikura.ru

Фрезы по дереву для ручного фрезера: характеристики и назначение

Фрезы для ручного фрезера самый востребованный на данный момент вид оснастки, с помощью которой обычные деревянные бруски превращаются в произведение искусства. Рассмотрим основные отличия фрез по дереву и их деление по классам и видам.

Пазовые фрезы

Их еще называют концевыми, способны выдерживать радиальную нагрузку и предназначены для сверления пазов.

Прямые пазовые фрезы

Они имеют параллельные режущие кромки, которые при вращении очерчивают собой цилиндрическую поверхность. Ими обрабатывают прямые пазы, а в сочетании с копировальной втулкой тонкие фрезы этого типа годятся для вырезания криволинейных плоских заготовок по шаблону. Размерность их определяется диаметром и длиной режущей части.

Галтельные V-образные пазовые фрезы

Они оставляют прямой паз с дном уголком. Подобный профиль применим как элемент декоративной резьбы или как некая направляющая для перемещения, например, ящика, что иногда встречается в старой мебели.

Конструкционные пазовые фрезы

Предназначены для изготовления соединений, например «ласточкин хвост», или перевернутого Т-образного паза.

Этой же фрезой можно получать простые ящичные соединения для малонагруженных ящичков, вроде шкатулок. Размерность их определяется максимальным диаметром, углом наклона и высотой рабочей части.

Начнем с обзора комбинированных рамочных фрез фирмы «Энкор».

Фрезы для сращивания на микрошип, или «мышиный зуб»

Обычно применяются для сращивания длинных заготовок по длине. Но таким фрезам можно найти и другое применение: присоединение пласти к торцу, чтобы получать декоративные эффекты или делать широкие щиты.

Фасонные пазовые фрезы

Как следует из названия, они предназначены для пазов с фасонными боковыми поверхностями. Разумеется, что при использовании параллельного упора или копировальной втулки ими вполне реально обрабатывать кромки заготовок.

Выбор таких фрез достаточно велик, а размерность определяется как наибольший диаметр, радиусы боковых выборок или выпуклостей и высота режущей части.

Два подробных видео сюжета, которые помогут определиться с правильным выбором фрез для ваших работ.
Назначение фрез и существующие виды — видео

Как правильно подобрать фрезу по дереву для фрезера — видео

Некоторые из них пригодны и для изготовления углублений большой площади, вроде отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и других подобных работ.

Кромочные фрезы

Предназначены для обработки краев изделия. Все кромочные фрезы характеризуются наличием подшипника, который при работе обкатывает кромку детали. При этом рабочая (режущая) часть расположена выше или ниже подшипника.

Прямые кромочные фрезы

Прямые кромочные фрезы наиболее востребованы при работе с шаблонами, причем подшипник у них бывает верхний или нижний. Вторые дешевле, но при их использовании заготовка располагается между шаблоном и фрезером, что не позволяет вести обработку в два прохода по глубине (при верхнем подшипнике это возможно).

Приемы работы с кромочными фрезами — видео

Кромочные фрезы

Предназначены для обработки краев изделия. Все кромочные фрезы характеризуются наличием подшипника, который при работе обкатывает кромку детали. При этом рабочая (режущая) часть расположена выше или ниже подшипника.

Прямые кромочные фрезы

Прямые кромочные фрезы наиболее востребованы при работе с шаблонами, причем подшипник у них бывает верхний или нижний. Вторые дешевле, но при их использовании заготовка располагается между шаблоном и фрезером, что не позволяет вести обработку в два прохода по глубине (при верхнем подшипнике это возможно).

Приемы работы с кромочными фрезами — видео

Подобные фрезы характеризуются рабочей длиной, рабочим диаметром, а также диаметром подшипника (он не всегда равен рабочему). Для большинства случаев удобнее выбирать фрезы, у которых эти диаметры совпадают, что облегчает изготовление и крепление шаблона на заготовке.

Фасонные, или калевочные, кромочные фрезы

Отличаются большим разнообразием. Выбор таких фрез диктуется только желаемым профилем кромки, который выбирают исходя из внешнего вида изделия.

Размерность их, как правило, определяется высотой рабочей части, а также наибольшим диаметром и радиусом закругления, которое они делают.

Если закруглений в профиле несколько, то обычно указывается профиль наибольшего из них. Крайне редко, но встречаются регулируемые калевочные кромочные фрезы. У них можно настраивать расстояние между рабочими частями.

Дисковые кромочные фрезы

Предназначены для выборки фальца, но в отличие от прямых пазовых они базируются по кромке подшипником, отчего выбираемый ими паз точнее располагается относительно ребра заготовки. Правда, они и дороже прямых пазовых. Зачастую такие фрезы делают регулируемыми, чтобы выбирать пазы разной глубины или ширины. При этом в набор входят подшипники разного диаметра или стопка тонких фрез на оси, так что высота изменяется разборкой фрезы и снятием лишних дисков.

Как правильно выбрать фрезу. Советы начинающим фрезеровщикам в этом видео

Фигурные кромочные фрезы

Они могут иметь на конце подшипник, но форма их кромок намного сложнее, чем у фасонных кромочных, а высота больше. Применимы для получения багета и обработки кромок филенок, плинтусов, фасадных рам. Без подшипника такие фрезы тоже выпускаются. В этом случае ими надо работать с помощью параллельного упора или копировальной втулки и шаблона.

Комбинированные рамочные, или контрпрофильные, фрезы. Они используются при обработке смежных кромок с целью создать части соединения рамок. Такие фрезы бывают и сборными.

Горизонтальные фигирейные фрезы

Предназначены для декоративного фрезерования кромок филенок. Из-за большого диаметра, массы и усилия резания они выпускаются исключительно с 12-миллиметровым хвостовиком и применять их можно только в столе, то есть при стационарном креплении фрезера. Иногда такая оснастка состоит из двух режущих дисков и способна за один проход обрабатывать обе стороны филенки.

Подобные фрезы имеют наибольший диаметр из всех, так что при выборе фрезерной машины стоит сразу подумать, будете ли вы делать филенки. Это соображение напрямую влияет на выбор инструмента по диаметру отверстия в его подошве.

Наборы фрез по дереву

Покупать фрезы поштучно дорогое удовольствие, проще взять целым набором. Он конечно дороже одной фрезы, но если те же фрезы купить отдельно то брать целым набором гораздо дешевле. О таких наборах мы и поговорим сегодня.

Какие наборы фрез по дереву существуют и сколько стоят — видео

Компания «Диолд» предлагает множество наборов твердосплавных фрез. Мы расскажем о пяти.

1. Включает шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, которые оснащены нижним опорным подшипником. Хвостовик — 8 мм.
2. В этот набор входит 12 фрез:
   • две кромочные с радиусами 6,35 и 9,5 мм и с опорным подшипником; одна фигурная с двумя радиусами 4 мм и с опорным подшипником;
   • три концевые диаметром 6, 12 и 16 мм; одна торцевая диаметром 12,7 мм; одна угловая (90 градусов) с наружным диаметром 12,7 мм;
   • одна пазовая с радиусом 6,35 мм;
   • одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником;
   • одна торцевая угловая (45 градусов) с опорным подшипником;
   • одна пазовая (под «ласточкин хвост») с диаметром торца 12,7 мм и углом 14 градусов. Этот набор фрез будет полезен для начинающего столяра, так как им можно выполнять многие работы по изготовлению несложных предметов мебели.
3. Третий набор состоит из 16 предметов и похож на усиленный второй. Добавлены концевые фрезы диаметром 3 и 12,7 мм; пазовая с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм.
4. Комплект ориентирован на профессионалов — это 12 фрез усиленной конструкции со всеми функциями второго набора.
5. Наконец, пятый набор похож на четвертый, но состоит из 20 фрез усиленной конструкции с большим разнообразием параметров и добавлением торцевой пазовой фрезы шириной 9,5 мм и диаметром 32 мм. Он тоже ориентирован на «профи». Кроме указанных, у «Диолд» есть еще 10 наборов, которые комплектуются фрезами в различных комбинациях.

Подробности работы с филенчатыми фрезами.

Компания «Диолд» предлагает множество наборов твердосплавных фрез. Мы расскажем о пяти.

1. Включает шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, которые оснащены нижним опорным подшипником. Хвостовик — 8 мм.
2. В этот набор входит 12 фрез:
   • две кромочные с радиусами 6,35 и 9,5 мм и с опорным подшипником; одна фигурная с двумя радиусами 4 мм и с опорным подшипником;
   • три концевые диаметром 6, 12 и 16 мм; одна торцевая диаметром 12,7 мм; одна угловая (90 градусов) с наружным диаметром 12,7 мм;
   • одна пазовая с радиусом 6,35 мм;
   • одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником;
   • одна торцевая угловая (45 градусов) с опорным подшипником;
   • одна пазовая (под «ласточкин хвост») с диаметром торца 12,7 мм и углом 14 градусов. Этот набор фрез будет полезен для начинающего столяра, так как им можно выполнять многие работы по изготовлению несложных предметов мебели.
3. Третий набор состоит из 16 предметов и похож на усиленный второй. Добавлены концевые фрезы диаметром 3 и 12,7 мм; пазовая с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм.
4. Комплект ориентирован на профессионалов — это 12 фрез усиленной конструкции со всеми функциями второго набора.
5. Наконец, пятый набор похож на четвертый, но состоит из 20 фрез усиленной конструкции с большим разнообразием параметров и добавлением торцевой пазовой фрезы шириной 9,5 мм и диаметром 32 мм. Он тоже ориентирован на «профи». Кроме указанных, у «Диолд» есть еще 10 наборов, которые комплектуются фрезами в различных комбинациях.

Подробности работы с филенчатыми фрезами.

obinstrumente.ru

Фрезы ЧПУ обработки: виды, выбор, использование

Вопрос-Ответ

Выбор качественного инструмента для станка с ЧПУ должен основываться на таких свойствах фрезы как износоустойчивость, прочность, сбалансированность.

Новые технологии не стоят на месте и современнейшие промышленные компании зачастую снабжены фрезерным станком с ЧПУ, который регулируется не вручную, оператором, а новейшими компьютерными проектами и индивидуальными электронными приборами.

Фрезерный станок обладает сложной системой, где режущий инструмент — самая важная его составляющая. Это происходит от того, что фрезерная обработка числовым программным управлением считается одним из самых точных устройств для резьбы.

Фрезерование древесины — это способ резания при помощи вращающихся вокруг оси фрез с несколькими режущими кромками. Фрезерная обработка числовым программным управлением производится на разнообразных фрезерных станках и механическим путем с помощью ручных фрезерных станков.

Фрезерные установки способствуют выполнению различных специальных процессов: резание, сверление, расчет пространства между отверстиями, которые требуют исполнения.

Проработка проводится за счет вращения лезвия, когда кромка касается заготовки, вследствие чего и происходит удаление слоя обрабатываемого материала.

Как выбрать режущий инструмент

На сегодняшнее время мировой рынок многообразен видами фирм — лидеров по производству режущего оборудования, таких как концерн Sandvik, Kennametal, Mitsubishi, ISCAR.

Весь подбор спектра оборудования разделяют на 2 группы:

1. Инструмент со сменными пластинами – является более экономичным вложением, не требующим переточки;
2. Монолитный инструмент.

Виды фрез по обработке

Основные виды фрез:

1. Концевая. С ее помощью фрезеровка материала осуществляется по ряду линий. Зачастую, алмазные фрезы ЧПУ обработки, которые имеют две рассекающие кромки и напоминают сверло.
2. Торцевая. В этом виде инструмент имеет форму цилиндра, а производные резьбы выступают на торцах. Применимы для ровной плоскости и частых обрабатывающих процессов.
3. Дисковая. Применяют для формирования пазов и выемок. Многозадачный инструмент производит большинство операций, зависящих от количества и месторасположения режущих кромок.
4. Угловая. Используют для фрезеровки края поверхности. В составе две режущие кромки, находящиеся одна к другой под разными углами.
5. Фасонная. Используется для криволинейных фрезерных работ и формирования разноуровневых образцов. Фасонные лезвия фрезы для станка отличаются высочайшими характеристиками, и используются уже при финишной обработке, где срез выходит предельно аккуратным.

Профильный рабочий инструмент, который обрабатывается можно подразделить на типы:

• для фрезерования изделий по дереву;
• для фрезерования изделий из абразивных металлов;
• для изготовления пластиковых элементов и полимерных элементов.

Прежде чем приступить к работе с фрезами, следует уяснить, что все фрезы для пластика и древесины не применяют для отделки изделий из металла, поскольку у фрезеров по металлическим изделиям совсем иная технология резки и производятся они из другого сырья. Древесина же обрабатывается гораздо проще металла.

Подбор фрезы

Как же подбирают фрезу? Нужно учитывать такие свойства как износоустойчивость, прочность, сбалансированность. Только имея в виду данные параметры, можно сделать выбор и подобрать ряд качественных инструментов для станков.

Самый важный упор при подборе фрезы следует сделать на функциональные способности приборов и их общетехнические критерии. Руководствоваться необходимо такими характеристиками, как:

• тип фрезерного приспособления, который служит для выполнения значимых функций;
• параметры рабочего места преимущества и обратная сторона различных моделей;
• функциональные возможности;
• дополнение к конструкции Т-образного паза, где он служит наиболее приемлемому креплению заготовки;
• напряжение, достаточное для работы станков с ЧПУ;
• виды: настольные, миниатюрные или профессиональные;
• гарантии качества от производителя.

Порядок действий на станке

Такой порядок выглядит следующим образом:

• Сначала нужно загрузить устройство в магазин механизма.
• Привязка фрезерной машины. Все оборудование обладает различной длиной, по этому проводятся операции, назначения которых, оповестить станок, о местонахождении точек пространства. Иногда следует заранее настроить все параметры работы с помощью макропеременных, чтобы датчики привязки корректно использовались.
• Привязка изделия к нулю, а именно необходимо настроить отдельную систему координат фрезой или при помощи ручных и автоматических датчиков.

Виды по обработке

Инструмент обладает однозаходными, двухзаходными, трёхзаходными режущими кромками. Так, двухзаходная фреза в назначении носит в себе два режущих ножа. Преимущественно, за один виток она режет дважды, а однозаходная лишь единожды.

• Однозаходные, с обрезкой стружки вверх. Лидируют в фрезеровании пластмассы и вязких веществ.
• Двухзаходные, с удалением стружки вверх. Подбирают при обработке древесины, легкой и неплавкой продукции.
• Трех и четырехзаходные, с обрезкой стружки вверх. Используются при выполнении объемных работ, обладают высокой скоростью.
• С обрезкой стружки вниз. Выбирают при использовании с тонким предметом или когда ряд листов обрезается одновременно. Преимуществом выбора является дополнительное надавливание поверху.
• С ровными лезвиями. Применяются для резьбы фанеры и иных многослойных изделий.
• «Кукуруза», рашпильные, бор-фрезы применимы в деятельности со стеклотекстолитом, материалами, обладающими высокой твердостью.
• Компрессионные. Используют при производстве с деревом, склонному к возникновению ворса или сколов.
• Фасонные. Инструмент с ножами для гибкого композитаи V-образные, галтельные, калёвочные. Задача — обработка фасонной поверхности.
• Для рельефов и для обработки 3Д. Характерной чертой выступает сферический наконечник, с его помощью формируются рельефные поверхности.
• Граверы. Как говорит само название, применяются для гравировальной деятельности.

vseochpu.ru
