Фуговальный станок рейсмусовый – Рейтинг 10 фуговально-рейсмусовых станков по дереву
Лучшие фуговально-рейсмусовые станки (Рейтинг 2017)
Сделать горбатую доску ровной, а шершавую поверхность – гладкой, а затем довести ее до нужного размера с высокой точностью – задача непростая. Но ее выполнение необходимо. Ведь из корявого дерева не сделаешь ни хорошую мебель, ни красивый пол, ни даже ровный забор. Поэтому доски сначала фугуют, а затем простругивают в толщину (рейсмусуют). Для мастера очень удобно, если оба эти процессы скомбинированы в одном устройстве. Тогда отпадает потребность переносить габаритный материал с одного места в другое и включать в сеть еще один агрегат.
На многофункциональном оборудовании скорость выполнения задач повышается в 2 раза. Да и стоит фуговально-рейсмусовый станок дешевле, чем два инструмента по отдельности.
Решить, какой лучше выбрать универсальный станок для строгания, будет несложно, если ориентироваться по рейтингам продаж. Анализируя статистические данные, мы определили
Мы предлагаем вам купить для дома или бизнеса один из станков, вошедших в ТОП-пятерку. Они:
- Отменного качества по адекватной цене.
- Обладают великолепными рабочими характеристиками и расширенным функционалом.
- Выполняют задачи с повышенной точностью.
- Не ломаются, потому что самые надежные.
- Если и выйдут из строя, то производитель предоставит сервис быстро и без проблем.
1. Scheppach pt-105
| Отзыв покупателя | |
Лучший фуговальный и рейсмусовый станок в одной конструкции. Разработан и собран на заводских мощностях компании Шепач в Германии. На сегодняшний день бренду Scheppach нет равных в Европе по обработке дерева. Он занимается производством подобной техники уже полстолетия, активно используя накопленный опыт и новаторские технологии. Данная модель компактная, настольного типа. Рассчитана для домашних мастеров. Занимает мало места в небольшой столярной или мебельной мастерской, при этом выполняет сразу две функции. Недорогая. Строгальный вал массивный, ножи острые, заточены с обеих сторон. Изготовлены из стали с добавлением хрома и молибдена, чтобы избежать возможной коррозии. Аппарат оснащен параллельным упором и регулировкой строгания под углом. Рабочий стол удлиняется для габаритных заготовок. Допустима большая ширина строгания в размер – 25,4 см.
Минусы:
| Иван 17.11.2016 Для домашней мастерской то что нужно. Работаю с сосной и ясенем. 9000 тыс оборотов то что нужно для такого типа станков. Рекомендую сразу до заказывать запасные ножи, что бы потом не … читать дальше |
2. Metabo HC 260 C-2.2 WNB
| Отзыв покупателя | |
| Хороший фуговально-рейсмусовые станок напольного типа. Производитель – германская торговая марка Метабо, известная своим высочайшим качеством сборки. Соблюдены европейские стандарты безопасности. Прибор оборудован ножевым механизмом, который вращается со скоростью 6,5 тыс. оборотов в минуту. Снимает стружку на 3 мм в глубину. Мощность двигателя повышена до 2,2 кВт. Рабочие столы большие, удобные. Ножки устойчивые, установлены под углом, обуты в резиновые прокладки. Не скользят и гасят возникающую вибрацию. Можно использовать и дома, и в небольших мастерских. Советы пользователей отмечают, что лучше его не перегружать непосильными задачами, поэтому на больших предприятиях эта модель не используется. Плюсы:
Минусы:
| Виталий 15.09.2017 У меня в цеху работает аналог — Jet, но идеальной точности добиться не получалось с ним. Долго выбирал, какой купить, еще и потому, что дополнительная шлифовка отнимала много времени. А самое печальное, то что я был ограничен в бюджере. Заехал присмотреться … читать дальше |
3. JET JPT-310 (380V)
| Отзыв покупателя | |
Станок фуговально-рейсмусовый JET представлен популярной швейцарской компанией. Ее деревообрабатывающая техника давно известна и сильно востребована в Украине. Причина популярности – отличное качество и практичность инструментов. Данная модель – трехфазная. Поэтому для предприятия, изготавливающего мебель – это верный выбор. Мотор на 380В мало того, что выдает очень высокую мощность в 4,5 кВт, так еще и легко переносит самые большие нагрузки. Обладает современными системами защит, поэтому вывести его из строя практически невозможно. В комплекте два стола – подающий и разгрузочный. Регулируются по высоте, расширяются по размерам и перемещаются. Для перемещения используется эксцентриковый механизм. Фуговальный упор наклоняется под нужным углом в диапазоне от 0 до 45 градусов. Ножевой механизм вращается очень быстро, режет максимально точно. Скорость подачи заготовки повышена до 7 м в минуту.
Минусы:
| Гена 13.04.2017 У нас на производстве загнулся советский СФ4-1. Искали замену, у знакомых в цеху стоял этот станок. Даже временно поработать на нем смогли. Очень попнравилась чистота обработки рейсмуса. Единственное это то что если нужно … читать дальше |
4. FDB Maschinen MLC 400
| Отзыв покупателя | |
Модель от FDB Maschinen тоже из Германии. И тоже оснащена мощным и надежным двигателем для трехфазной сети. Несмотря на шестизначную цену, которая далеко не всем по карману, все-таки попала в пятерку самых продаваемых строгальных агрегатов. Покупатели по достоинству оценили ее преимущество в возможности обработки длинных и широких досок. Максимально допустимая ширина материала — 40 см. Помимо этого – многофункциональность. Выполняет фугование, рейсмусование, долбление и калибровку. Предельно точные настройки. Пошаговая регулировка высоты забора стружки дает возможность добиться точности в полмиллиметра. Положение рабочей поверхности фиксируется удобным рычагом. Есть боковой стол для комфортной обработки деталей. При большом количестве функций, устройство очень простое в пользовании.
Минусы:
| Богдан 02.09.2017 Выбрал этот станок, потому что был на выставке в прошлом году, и получилось покрутить его, посмотреть детально. Очень важный момент — есть 2 скорости подачи заготовки. Ширина 400 мм строгания тоже соответствует. Пробовал положить … читать дальше |
5. JET JPT-10B
| Отзыв покупателя | |
Еще один представитель от популярного бренда ДЖЕТ из Швейцарии попал в рейтинг самых продаваемых моделей. Однофазный. Качественный и недорогой. Это устойчивая напольная конструкция с мотором 1,5 кВт. Купить ее можно как для бытовых работ, так и для небольшого бизнеса по деревообработке. Ножи длительного использования снимают 2 мм материала за один проход. Вращаются с огромной скоростью – 9 тыс. оборотов в минуту. Нужный размер выставляется рукояткой-маховиком и надежно фиксируется. Рабочие столы исполнены из прочного литого алюминия, не подверженного коррозии. Удлиняются, фуговальный упор наклоняется под нужным углом. Встроен специальный стружкоотсос с переходником в 100 мм, чтобы поверхности были чистые и не мешали точности обработки.
Минусы:
| Иван 28.01.2017 Вечные проблемы с наличием этого станка на Украине позади! Ждал более 4 месяцев и оказалось не даром. Отличная станина, очень хорошие ножи на фуганке стоят. Качество сборке на высшем уровне! Докупил к нему … читать дальше |
Таблица сравнительных характеристик фуговально-рейсмусовых станков
| Станки | Мощность | Кол-во ножей | Обороты вала | Макс. ширина строгания | Макс высота строгания | Регулируемый фуговальный упор | Наклон фуговального упора | Диаметр строгального вала | Вес | Гарантия | Страна производитель |
| 1. Scheppach Woodster pt-105 | 1.5 кВт | 2 шт | 9000 об/мин | 258 мм | + | 90°-45° | 63 мм | 27 кг | 24 мес | Германия | |
| 2. Metabo HC 260 C-2.2 WNB | 2.2 кВт | 2 шт | 6500 об/мин | 260 мм | 160 мм | — | 63 мм | 71 кг | 36 мес | Германия | |
| 3. JET JPT-310 (380V) | 4.2 кВт | 3 шт | 5500 об/мин | 307 мм | 225 мм | + | 0-45° | 70 мм | 230 кг | 24 мес | Швейцария |
| 4. FDB Maschinen MLC 400 | 3.7 кВт | 4 шт | 4100 об/мин | 400 мм | 248 мм | + | 70 мм | 380 кг | 12 мес | ||
| 5. JET JPT-10B | 1.5 кВт | 2 шт | 9000 об/мин | 254 мм | 120 мм | + | 0-45° | 50 мм | 34 кг | 24 мес | Швейцария |
storgom.ua
Рейсмусовый фуговальный станок — обзор, назначение и виды фуговально-рейсмусовых станков
Для промышленной обработки материалов используется самое разное оборудование. Другими словами, прежде чем обрести законченный товарный вид, материал проходит несколько стадий.
Фуговально-рейсмусовый станок
После того, как доски прошли начальную обработку, они поступают для раскроя на фуговально рейсмусовый станок. Его задача состоит в том, чтобы убрать с заготовки все неровности. Станок представляет собой станину и рабочий стол. На одну часть заготовку подаются, другая выступает в роли принимающей.
Между двумя частями находится ножевой вал. Процес выглядит следующим образом:
- Заготовка попадает на станок и двигается вперед
- Подача может осуществляться автоматически либо при помощи работника
- Ножи вращаются за счет двигателя, за счет чего и происходит очищение поверхности заготовки. Ножей в станке фуговальном как минимум три. Чем больше ножей, тем выше тщательность обработки.
Фуговально рейсмусовый станок отличается от обычного строгального тем, что позволяет срезать материал на заданную глубину. Как правило, нож у рейсмусового станка расположен над столом. Есть также разновидности станков с расположением ножевого вала вверху и внизу.
На корпусе станка находится линейка, которая дает возможность выставлять нож по высоте.
Важно: Рейсмусовый фуговальный станок позволяет осуществлять две операции сразу, поэтому в условиях промышленной обработки (да и бытовой иногда) выгоднее приобретать именно такой тип оборудования.
Фуговально рейсмусовый станок может быть выгоден как на строительстве многоэтажного дома, так и при возведении небольшого сооружения. Как известно, во всех случаях требуется в определенных объемах пиломатериал. Последний, при наличии фуговального станка, может быть и не самого лучшего качества (зато намного дешевле). Все имеющиеся дефекты можно будет исправить на месте.
Как правило, в комплект входят подставка или верстак, чтобы оборудование можно было хорошо закрепить.
Виды станков
Фуговально рейсмусовый станок корвет представляет собой единую систему для строгания и рейсмусовой обработки. У него мощный двигатель асинхронного типа, который защищен от перегрузок посредством ременной передачи. К тому же имеет низкий уровень шума.
Если произошло временное отключение от сети питания, самопроизвольное начало работы исключено за счет наличия магнитного пускателя. Уменьшению трения с заготовкой способствуют литые чугунные столы со шлифованной поверхностью.
Базовую поверхность заготовок удобно выравнивать, потому что рабочие и приемные столы имеют достаточно комфортную длину. Обеспечен быстрый переход от одного режима к другому (рейсмус/строгание и наоборот). Для каждого из них существуют два рабочих положения у патрубка.
Вибрации во время работы не происходит.
Фуговально рейсмусовый станок metabo также имеет ряд неоспоримых достоинств:
- Выключатель с поворотным блоком
- Стационарная надежная конструкция с покрытием порошкового типа
- Столы из чугуна повышенной износостойкости
- Механизм подачи с возможностью отключения
- Простой способ переоборудовать рейсмусовый станок для фуговальных работ, инструмент при этом не нужен
- Высокий уровень безопасности, в том числе и по древесной пыли
- Наличие приводной рукоятки для комфортной установки высоты
- Специальный нож с двойным клинком
- Улучшенное качество обработки
- Разнообразие комплектаций
- Прочный корпус, устойчивый, отсутствие вибрации
- Валики оптимальной конструкции
- Гальваническое оцинкование надежно защищает валы и винтовые соединения от ржавчины
wood-prom.ru
Как выбрать фуговально-рейсмусовый станок по дереву
Содержание статьи:
«Два в одном» — самая популярная технология современности. Ее с успехом применяют при изготовлении косметики, одежды, пищевых продуктов и, конечно же, техники. Фуговально-рейсмусовый станок по дереву – яркий представитель тенденции «два в одном». Он одинаково эффективно выполняет два самых важных процесса при первичной обработке древесины – рейсмус и фугование. Его явные преимущества:
- Компактность. Комбинированный станок занимает в два раз меньше места, чем два разных станка.
- Удобство. Заготовку не нужно переносить от станка к станку. Стоит только сменить операцию фугования на последующий этап обработки – рейсмус. Это не только повышает комфорт при работе, а еще и положительно влияет на скорость обработки дерева.
- Экономия. Купить фуговально-рейсмусовый станок – сэкономить дважды. Первый раз при покупке, ведь цена одного станка меньше, чем стоимость двух деревообрабатывающих станков. Второй раз – непосредственно при работе. В данном случае экономится потребляемая электроэнергия.
КАК РАБОТАЕТ ФУГОВАЛЬНО-РЕЙСМУСОВЫЙ СТАНОК
Любой мастер, работающий с деревом, знает, что доска для мебели, окон, пола или дверей никогда не поступает в идеальном состоянии. Она может быть покрученная, горбатая, шершавая и т.д. А для ремонта и стройки нужны доски и брусья ровные, гладкие и с четкими гранями. Поэтому первым делом доску строгают (фугуют). Она ложится на фуговальный упор станка, и мастер выполняет проводку. После этого на заготовке нужно сделать следующую грань. Она должна быть чётко параллельная первой. Для этого задействуют рейсмус. Его вряд ли чем-то можно заменить. Поэтому очень удобно, что заготовку не нужно вынимать и носиться с ней по мастерской. Обработанная методом фугования первая грань называется базовой. Она проходит через ножи рейсмуса, и мы получаем готовую вторую грань. При этом рейсмус удаляет выступающие неровности верхней плоскости. Если нужная нам идеальная плоскость не получилась в первый раз, то рейсмус проводят повторно.
Возможность выполнять два фугование и рейсмус на одном станке является большим плюсом. Даже самая «нафаршированная» модель станка будет выполнять свою работу намного быстрее, если нижняя поверхность доски уже пройдет фугование.
НА ЧТО ОБРАТИТЬ ВНИМАНИЕ ПРИ ВЫБОРЕ ФУГОВАЛЬНО-РЕЙСМУСОВОГО СТАНКА
Перед тем, как выбрать фуговально-рейсмусовый станок по дереву, следует определиться с объемами планируемых работ. От них зависит мощность выбираемого станка, параметры строгания. Важным для комфорта при работе являются и размер стола, его опции: наклон, регулировка. Стоит также обратить внимание на строгальный вал и его особенности, на количество ножей и их форму. Станки также различаются по фазности. Для домашних мастеров более приемлем однофазная модель от 220В, а для предприятий можно выбрать фуговально-рейсмусовый станок по дереву, работающий от трехфазной сети. Он мощнее, выдерживает постоянные ежедневные нагрузки.
Хорошо помогают при выборе отзывы пользователей в сети, какой фуговально-рейсмусовый станок по дереву лучше. В основном советы бывалых мастеров говорят, что при покупке не стоит экономить, поскольку вы приобретаете помощника на долгие годы, а не разовый инструмент. Отдайте предпочтение лучшим. А мы подобрали для вас основные критерии выбора станка для фугования и рейсмуса дерева, которые помогут правильно взвесить все «за и против».
- Мощность электродвигателя
Маломощными считаются комбинированные станки до 3 кВт мощности. Они экономные и небольшие по размерам. Хорошо зарекомендовали себя при бытовых работах с деревом. Если фуговально-рейсмусовый станок оснащен электрическим двигателем свыше 3 кВт мощности, он относится к профессиональному оборудованию. Такие модели покупают для цехов и мастерских. Они выдерживают увеличенные нагрузки.
- Строгальный вал и ножи
Вал с ножами выполняет две функции: строгание и рейсмус. Эти процессы проходят тем быстрее и качественнее, чем выше скорость вращения строгального вала. Важен и диаметр вала. Он также влияет на быстроту обработки.
Кроме этого, обратите внимание на сам вал. У качественных производителей станки оснащаются валом «HELICAL». Это сегментированный строгальный вал, на котором установлено большое количество твердосплавных лезвий. Эта технология сильно повышает качество работы. Вал HELICAL не требует при поломке одного своего элемента замены полной обоймы. Достаточно перевернуть пластину или ее заменить. Квалифицированные специалисты, использующие в своей работе фуговально-рейсмусовые станки с технологией helical, в большинстве случаев, больше не возвращаются к традиционным моделям с классическими прямыми лезвиями.
Стандартные валы могут быть оснащены двумя, тремя или четырьмя ножами. Чем больше ножей, тем лучше происходит строгание.
ПАРАМЕТРЫ И ВОЗМОЖНОСТИ СТРОГАНИЯ
Ширина и глубина строгания – важные критерии выбора. Чтобы знать, как выбрать фуговально-рейсмусовый станок по дереву, определитесь, насколько глубоко вам нужно снимать стружку. Глубина строгания в бытовых станках бывает до 3 мм. У более мощных станков режущая часть выступает на 3 и больше мм. Часто они оснащены опцией регулировки. То есть, высоту строгания можно устанавливать самому. Она зависит от того, какую толстую стружку нужно снять с доски, чтобы ее выровнять.
Если вы планируете различные работы по дереву, лучше купить фуговально-рейсмусовый станок с возможностью строгания под углом. В таком станке предусмотрена регулировка угла строгания в диапазоне от 0 до 45 градусов. Градусы определяются по шкале с четкими делениями. Используя такую шкалу и специальную направляющую планку, вы сможете добиться предельной точности обработки.
РАБОЧИЙ СТОЛ: РАЗМЕРЫ И ФУНКЦИИ
При покупке обратите внимание на размер стола фуганка, его длину и ширину. Чем они больше, тем длиннее заготовки можно обрабатывать. То же относится и к столу рейсмуса. Рабочий стол в основном выполняется из чугуна или из цельнолитого алюминия. Преимущество алюминия в его легкости. Оба этих материала отличаются прочностью и устойчивостью. У качественных производителей рабочие поверхности стола всегда идеально отшлифованы и обеспечивает легкое скольжение заготовок. Фуговальный упор наклоняется и регулируется. Ножки качественного стола – металлические, обуты в резину. Резина хорошо гасит колебания и повышает качество строгания.
Важные дополнительные опции:
Фуговально-рейсмусовые станки имеют большой потенциал возможностей. Это дополнительные опции, которые повышают комфорт при работе. Вы можете выбрать модель с такими функциями или без них, если хотите сэкономить.
- Цифровой дисплей. Цифровая индикация в станке расширяет возможности работы. Многофункциональный дисплей высвечивает разные показатели: угол наклона, положение заготовки, глубину строгания и другие. Это дает возможность контроля и облегчает работу.
- Возможность подключения пылесоса. Стружка и древесная пыль вредны для органов дыхания. Также они могут придать шероховатость заготовке и понизить качество работы. Поэтому дорогие модели станков оснащаются выходными патрубками для подключения пылесоса или стационарной вытяжной установки.
- Системы защиты. Современные системы защит – разнообразны. Чем их больше у станка, тем комфортнее и безопаснее будет работа. Стоит заплатить немногим больше и приобрести фуговально-рейсмусовый станок с блокировкой пуска. Встроенная электроника блокирует запуск станка. Его можно включить, лишь нажав на специальную кнопку. В любом станке важна также автоматическая система отключения. Она обеспечивает аварийную остановку двигателя при перегрузках или коротком замыкании. С такой защитой вы убережете свой комбинированный станок от поломок.
Наш интернет-магазин С торгом всегда поможет выбрать фуговально-рейсмусовый станок с нужными параметрами и функциями. Разносторонний каталог станков по дереву у нас на сайте давно завоевал признание и доверие домашних мастеров и профессионалов.
storgom.ua
JPT-310 Станок фуговальный рейсмусовый. Паспорт, схемы, описание, характеристики
Сведения о производителе фуговально-рейсмусового станка JPT-310, JPT-310HH
Поставщиком фуговально-рейсмусового деревообрабатывающего станка JPT-310 является JPW Tools AG Швейцария, которое является дочерним предприятием акционерного общества Walter Meier (Tool) AG. Адрес сайта: www.jettools.com
На территории России продукцию компании Jet эксклюзивно представляет компания ИТА-СПб г.Санкт-Петербург, основанная в 2004-ом году, как дочернее подразделение, наделенное всеми правами по продаже, продвижению и техническому обслуживанию.
Станки, выпускаемые компанией JPW Tools AG, Швейцария, Китай
JPT-310 Станок фуговально-рейсмусовый стационарный. Назначение, область применения
фуговальный рейсмусовый деревообрабатывающий станок JPT-310 (далее станок) предназначен для фугования и строгания в предварительно заданные размеры в профессиональных условиях специалистами мелких цехов и мастерских заготовок из древесины шириной до 307 мм, высотой свыше 75 мм.
Станок JPT-310 имеет следующие модификации:
- JPT-310 — станок имеет трехножевой традиционный ножевой вал. Может питаться от сети 220В или 380В;
- JPT-310НН — станок имеет ножевой вал helical. Может питаться от сети только 380В.
- JPT-310MXPRO — станок имеет ножевой вал helical. Может питаться от сети только 380В.
Станок JPT-310 предназначен для индивидуальной эксплуатации и совмещает в себе две самые востребованные функции: фугование и рейсмусование.
Для проведения работ на рейсмусе предусмотрено откидывание фуговальных столов. Деревянная заготовка захватывается сверху двумя металлическими валами диаметром 4 см и протягивается со скоростью 7 м/мин, прижимаясь нижней плоскостью к рейсмусовому столу. На переднем валу имеется насечка для исключения прокручивания вала. Если рейсмус не используется то вращение валов можноотключить.
Высота стола для рейсмусования меняется с помощью вращающегося маховика. Точная отладка осуществляется благодаря шкале с миллиметровой разметкой, позволяющей регулировать начало отсчета.
Jet JPT-310 комплектуется мощным и «тяговитым» двигателем, который обеспечивает высокую производительность. Моторы этого типа требовательны к соблюдению температурного режима, поэтому станок оснащен датчиком перегрева, отключающим питание, когда нужен перерыв на охлаждение.
На верхнем столе производят фугование или строгание под углом с использованием параллельного упора, который регулируется в диапазоне от 0 до 45°. Максимальная величина съема материала 3 мм.
Для рейсмусования (калибрования деталей по толщине) предназначен нижний стол и устройство автоподачи заготовок. В данном случае максимальная глубина строгания за один проход составляет 4,5 мм.
Обладая широкой функциональностью и высокой производительностью, станок весит 230 кг.
На станках не допускается обработка металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов.
Станок работает от сети переменного тока напряжением 220 или 380 В частотой 50 Гц.
Станок может эксплуатироваться в нормальных климатических условиях:
- температура окружающей среды от 1 до 35 °C
- относительная влажность воздуха до 80 % при температуре 25 °C
Особенности фуговально-рейсмусового станка Jet JPT-310, JPT-310 hh, JPT-310MXPRO
- Быстрый подъём стола, переход с фугования в режим работы рейсмусом;
- Отшлифованные чугунные столы гарантируют оптимальное скольжение заготовок;
- Эксцентриковое перемещение по высоте подающего и разгрузочного столов позволяет производить быструю установку глубины фугования;
- Включаемая/отключаемая работа валов рейсмуса, двигающих заготовку;
- Большой параллельный упор, наклоняемый до 45°, с возможностью применения обеих сторон на поверхности рабочего стола;
- Станки JPT-310 hh, JPT-310MXPRO в комплектуются ножевым валом helical с 48 твёрдосплавными ножами размером 15х15х2,5 мм.
Особенности фуговально-рейсмусового станка JPT-310 hh, JPT-310MXPRO с ножевым валом helical
Строгальные станки JET JPT-310НН и JPT-310MXPRO с ножевым валом под торговым названием helical обеспечивают высокое качество поверхности заготовки благодаря расположению лезвий по спирали (Helix) ножевого вала.
На валу helical имеет вместо одного плоского ножа во всю ширину вала на небольшом расстоянии друг от друга установлены твердосплавные квадратные пластинки с небольшим закруглением и заточкой на всех четырёх сторонах. Причём каждая такая «полоска» (в данной модели их четыре, каждая состоит из 18 пластин) располагается по спирали со смещением между рядами. Конечно, такой вал сложнее в изготовлении, но и преимуществ очень много. Режущая кромка каждого ножа направлена под небольшим углом к обрабатываемой поверхности — это обеспечивает более чистый рез, при вращении вала ножи входят в заготовку поочередно — значит, равномернее распределяется нагрузка и значительно, в несколько раз, снижается уровень шума. Отходов производства, то есть опилок, от таких ножей меньше, чем от «обычных» — следовательно, меньше забивается система пылеудаления. Ну и с точки зрения срока службы разница огромна.
Если обычные ножи надо время от времени перетачивать и настраивать их положение относительно фуговального стола, то здесь достаточно просто отвернуть крепёжные винты и повернуть ножи.
Нередки ситуации, когда ножи валов приходится отдавать в переточку из-за одного не замеченного в заготовке гвоздя — на валу helical достаточно повернуть или заменить лишь несколько пластинок (10 запасных ножей и винтов для их крепления входят в комплект поставки станка).
Положение ножей в гнёздах вала helical фиксированно, никаких дополнительных настроек «по высоте» вообще не нужно. Кстати, именно поэтому на станках, для которых предусмотрены такие валы (310 и 410 всех модификаций), имеется возможность регулировки высоты не только подающего, но и приёмного стола.
Примечательно, что модифицировать «обычный» станок, поставив на него вал helical, реально и самостоятельно. Сначала можно приобрести «обычную» модификацию, а в дальнейшем просто заменить вал. Таким образом, затраты на приобретение оборудования «растягиваются» во времени, для коммерческого использования это бывает очень важно.
Стандартная комплектация
- 3-х ножевой или строгальный вал «helical»
- 100 мм вытяжной штуцер
- Ручной прижим заготовки
- Параллельный упор
- Защита строгального вала
- Инструмент для обслуживания
- Список деталей
JPT-310 Общий вид фуговального рейсмусового станка
Фото фуговального рейсмусового станка JPT-310

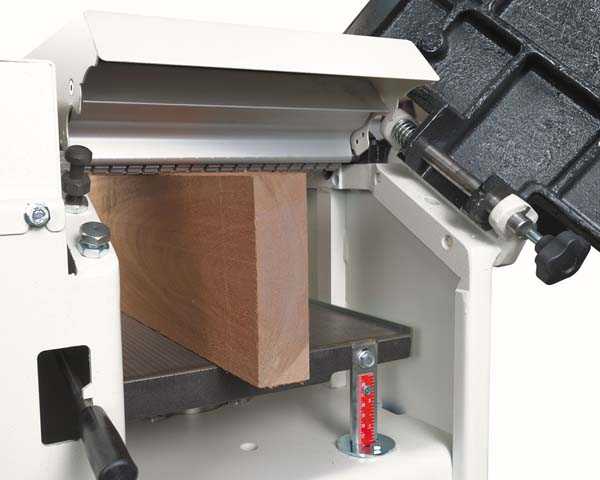

Режим рейсмусоввания на станке JPT-310

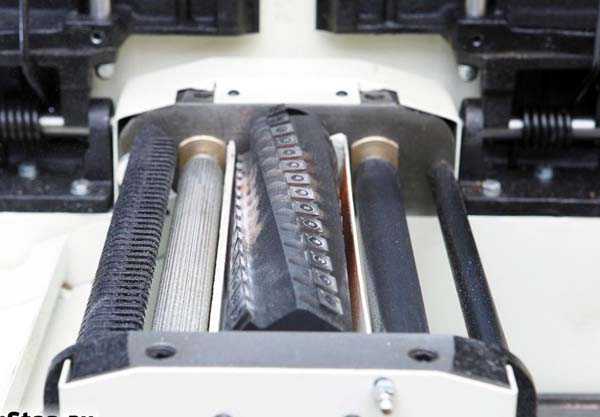

Ножевой вал helical и подающие валы на станке JPT-310HH
Рейсмусовый стол и маховик подъема-опускания стола на станке JPT-310
Электродвигатель на станке JPT-310

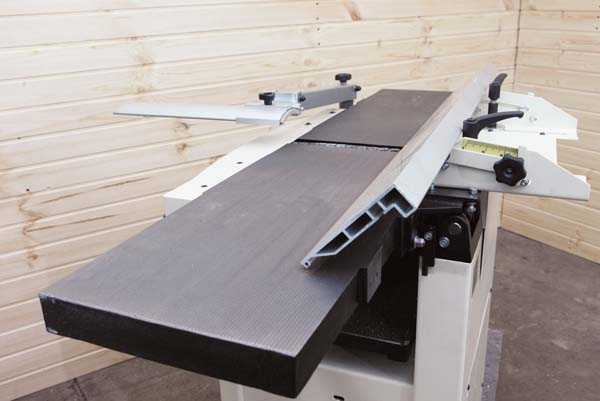

Фуговальный стол на станке JPT-310

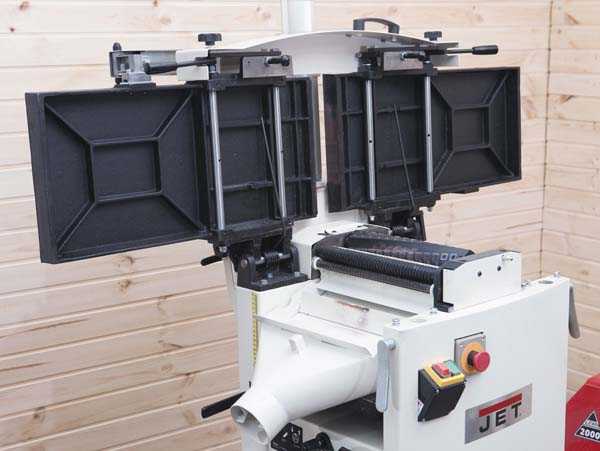

Фуговальный стол в поднятом положении на станке JPT-310 HH
видны рычаги регулирования высоты на подающем и разгрузочном столах

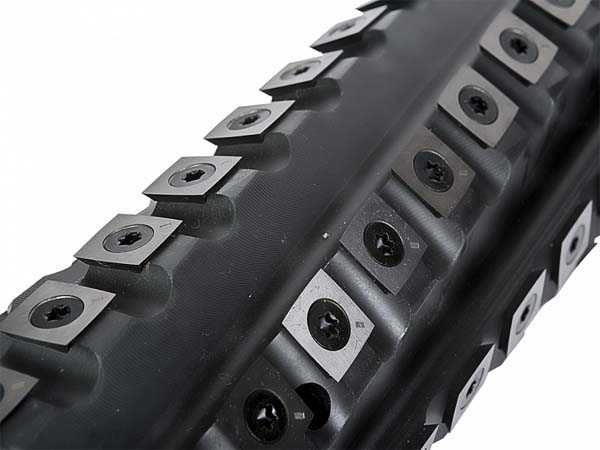

Строгальный вал helical для станка JPT-310HH
Расположение составных частей рейсмусового станка JPT-310

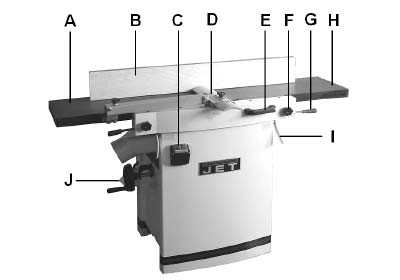

Расположение составных частей станка JPT-310
- A — разгрузочный стол
- B — упор заготовки
- C — переключатель ВКЛ/ВЫКЛ
- D — кожух ножей
- E — поворотная ручка
- F — зажимной винт стола
- G — регулировочная ручка стола
- H — загрузочный стол
- I — корпус регулировки стола
- J — вилка

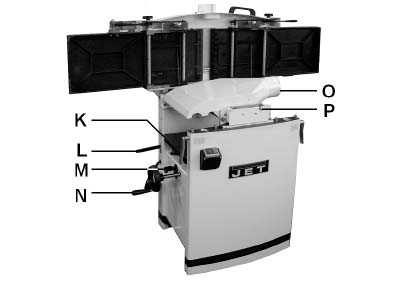

Расположение составных частей станка JPT-310
- K — рейсмусовый стол
- L — ручка для включения/выключения подачи
- M — стопорный винт рейсмусового стола
- N — регулировочный винт стола
- O — защитный кожух для выбрасываемой стружки
- P — разблокировка защитного кожуха
Замена строгальных ножей рейсмусового станка JPT-310
Выставление строгального ножа станка JPT-310
Тонкая регулировка строгальных ножей станка JPT-310
Фото строгальных ножей для станка JPT-310
Фото строгальных ножей для вала helical для станка JPT-310НН

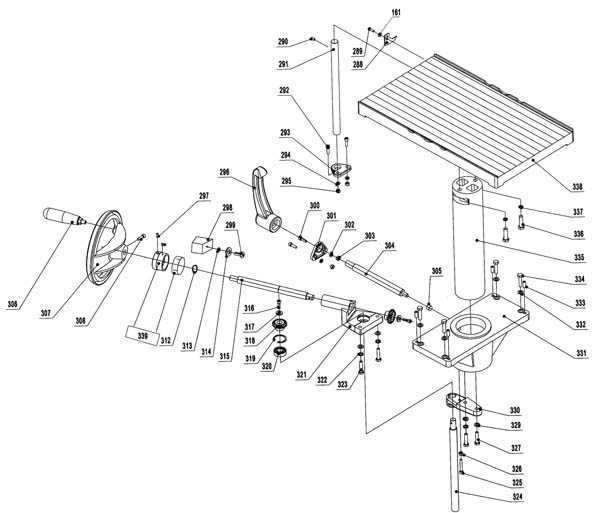

Монтажная схема фуговального рейсмусового станка JPT-310
Монтажная схема станка JPT-310: фуговальный приемный (разгрузочный) стол в сборе
Монтажная схема станка JPT-310: фуговальный стол в сборе. Смотреть в увеличенном масштабе
1 JPT310-001 стопорная гайка M8 4
2 JPT310-002 шайба 4
3 JPT310-003 ось стола 1
4 JPT310-004 крепление стола справа 1
5 JPT310-005 болт под шестигранный ключ M8X60 4
6 JPT310-006 вал эксцентрика 4
7 JPT310-007 разгрузочный стол 2
8 JPT310-008 кожух режущей головки в сборе 1
9 JPT310-009 крепление кожух режущей головки в сборе 1
10 JPT310-243 болт под шестигранный ключ M6X30 2
11 JPT310-011 шайба h22 4
12 JPT310-012 стопорная гайка h22 4
13 JPT310-013 болт под шестигранный ключ M6X20 4
14 JPT310-014 регулировочная ручка 2
15 JPT310-015 ручка 2
16 JPT310-016 специальный болт 2
17 JPT310-017 специальный болт 2
18 JPT310-018 крепление вала эксцентрика 2
19 JPT310-019 зажим вала эксцентрика 2
20 JPT310-020 стопорный винт 2
21 JPT310-021 шестигранная гайка M12 2
22 JPT310-022 крепление стола слева 1
23 JPT310-023 болт под шестигранный ключ M8X10 8
24 JPT310-024 диск D6 8
25 JPT310-025 болт под шестигранный ключ M8X30 6
26 JPT310-026 шайба H8 6
27 JPT310-027 суппорт стола 2
28 JPT310-028 пружина 2
29 JPT310-029 болт под шестигранный ключ M8X16 2
30 JPT310-030 шестигранная гайка M8 3
31 JPT310-031 эксцентриковое кольцо для безопасного переключения 1
32 JPT310-032 болт под шестигранный ключ M5X10 1
Монтажная схема станка JPT-310: строгальный вал в сборе
Монтажная схема станка JPT-310: строгальный вал в сборе. Смотреть в увеличенном масштабе
61 JPT310- 061 эксцентриковое колесо для безопасного переключения 1
62 JPT310- 062 шайба h26 2
63 JPT310- 063 корпус вытяжного штуцера в сборе 1
64 JPT310- 064 шплинт N5x18 1
65 JPT310- 065 ось 1
66 JPT310- 066 шайба N16 2
67 JPT310- 067 подшипник BRG6205-ZZCM 2
68 JPT310- 068 строгальный нож 3
69 JPT310- 069 крепёжная планка 3
70 JPT310- 070 специальные болты для крепёжной планки 15
71 JPT310- 071 режущая головка 1
72 JPT310- 072 болт M6x12 4
73 JPT310- 073 кожух ремня 1
74 JPT310- 074 болт 4
75 JPT310- 075 пружина 4
76 JPT310- 076 болт под шестигранный ключ M8x16 4
77 JPT310- 077 шестигранная гайка M8 4
78 JPT310- 078 болт под шестигранный ключ M10x25 4
79 JPT310- 079 шайба h20 4
80 JPT310- 080 шайба 48
81 JPT310- 081 крепёжный штифт 38
82 JPT310- 082 ролик 1
83 JPT310- 083 крепёжный штифт 1
84 JPT310- 084 кожух режущей головки 1
85 JPT310- 085 крепление режущей головки – справа 1
86 JPT310- 086 шайба M6 4
87 JPT310- 087 болт под шестигранный ключ M6x12 4
88 JPT310- 088 кожух режущей головки 1
89 JPT310- 089 болт M6x12
90 JPT310- 090 колпачковая гайка M6 1
91 JPT310- 091 пружина 1
92 JPT310- 092 шплинт для вытяжного штуцера 1
93 JPT310- 093 ось 1
94 JPT310- 094 ролик 1
95 JPT310- 095 крепление 4
96 JPT310- 096 крепление режущей головки – слева 1
97 JPT310- 097 шайба D52 2
98 JPT310- 098 стопорное кольцо CLP52 2
99 JPT310- 099 шайба 2
100 JPT310- 100 звёздочка приводной цепи 1
101 JPT310- 101 шайба WSh20 2
102 JPT310- 102 стопорная гайка M10 2
103 JPT310- 103 болт под шестигранный ключ M8x6 2
104 JPT310- 104 шплинт PLN6x16 1
105 JPT310- 105 шкив 1
106 JPT310- 106 шайба D52 2
Монтажная схема станка JPT-310: основание станка в сборе
Монтажная схема станка JPT-310: основание в сборе. Смотреть в увеличенном масштабе
131 JPT310- 131 болт с квадратной головкой N12X65 1
132 JPT310- 132 квадратная шайба 1
133 JPT310- 133 трубка 1
135 JPT310- 135 подшипник BRG80101 1
136 JPT310- 136 звёздочка 1
137 JPT310- 137 стопорная гайка M12 1
138 JPT310- 138 болт M4X35 2
139 JPT310- 139 стопорная гайка M6 2
140 JPT310- 140 шайба H6 10
141 JPT310- 141 аварийный выключатель 1
142 JPT310- 142 крепление аварийного выключателя 1
143 JPT310- 143 стопорная гайка M4 2
144 JPT310- 144 шайба H6 4
145 JPT310- 145 шестигранная гайка M6 2
146 JPT310- 146 балансир для аварийного выключателя 1
147 JPT310- 147 ось 1
148 JPT310- 148 болт под шестигранный ключ M6X25 2
149 JPT310- 149 болт M4X16 4
150 JPT310- 150E вилка 230/50/1 1
JPT310- 150AE вилка 400/50/1 1
151 JPT310- 151 специальный болт 4
152 JPT310- 152 шестигранная гайка M8 4
153 JPT310- 153 стопорная ручка фуговального стола 1
154 JPT310- 154 стопорное кольцо CLP20 4
155 JPT310- 155 пружина 2
156 JPT310- 156 табличка 1
157 JPT310- 157E выключатель 230/50(60)/1 1
JPT310- 157AE выключатель 400/50/1 1
158 JPT310- 158 болт N4X60 2
159 JPT310- 159 болт M6X16 2
160 JPT310- 160 болт M6X12 2
161 JPT310- 161 шайба H6 7
162 JPT310- 162 кожух спереди 1
163 JPT310- 163 ручка 1
164 JPT310- 164 стопорная ручка 4
165 JPT310- 165 корпус 1
166 JPT310- 166 стопорная ручка рейсмусового стола 1
167 JPT310- 167 врезная шкала 1
168 JPT310- 168 шкала для фугования 1
169 JPT310- 169 шайба H8 2
170 JPT310- 170 стопорное кольцо 1
171 JPT310- 171 шайба h22 1
172 JPT310- 172 болт под шестигранный ключ M8x20 2
Монтажная схема станка JPT-310: фуговальный подающий стол в сборе
Монтажная схема станка JPT-310: фуговальный стол в сборе. Смотреть в увеличенном масштабе
184 JPT-310-184 крепление стола справа M8x60 2
190 JPT-310-190 крепление стола слева 1
203 JPT-310-203 болт под шестигранный ключ M8x16 1
209 JPT-310-209 болт под шестигранный ключ M8x40 1
210 JPT-310-210 ограничитель 1
211 JPT-310-211 шестигранная гайка M8 3
Монтажная схема станка JPT-310: привод и двигатель в сборе
Монтажная схема станка JPT-310: привод и двигатель в сборе. Смотреть в увеличенном масштабе
221 JPT310-221 клиновой ремень для режущей головки
50Hz A1194 1
JPT310-221 клиновой ремень для режущей головки 60Hz 1
222 JPT310-222 приводная цепь 1
223 JPT310-223 крепление эксцентрикового колеса 1
224 JPT310-224 ось эксцентрикового колеса 1
225 JPT310-225 эксцентриковое колесо 1
226 JPT310-226 трубка 1
227 JPT310-227 шплинт N6X16 1
228 JPT310-228 звёздочка 1
229 JPT310-229 шайба 1
230 JPT310-230 стопорное кольцо CLP15 1
231 JPT310-231 стопорное кольцо CLP10 2
232 JPT310-232 болт под шестигранный ключ M5X10 2
233 JPT310-233 клиновой ремень для ведущего ролика 1
234 JPT310-234 эксцентриковое колесо 1
235 JPT310-235 подшипник BRG80100 2
236 JPT310-236 распорная втулка 1
238 JPT310-238 болт под шестигранный ключ M8X12 2
239 JPT310-239 шкив двигателя 50Hz 1
JPT310-239 шкив двигателя 60Hz 1
240 JPT310-240 клиновой ремень для ведущего ролика A770 1
241 JPT310-241 болт под шестигранный ключ M8X25 4
242 JPT310-242 шайба H8 4
243 JPT310-010E двигатель 230/50/1 1
JPT310-010SAE двигатель 230/60/1 1
JPT310-010AE двигатель 400/50/1 1
244 JPT310-244 шайба H8 4
245 JPT310-245 шайба H8 4
246 JPT310-246 шестигранная гайка M8 4
247 JPT310-247 конденсатор 230/50/1 (не показан) 1
247 JPT310-247 конденсатор 230/60/1 (не показан) 1
248 JPT310-248 ось 1
249 JPT310-249 шайба h20 1
250 JPT310-250 шестигранная гайка M10 1
Монтажная схема станка JPT-310: рейсмусовый стол в сборе
Монтажная схема станка JPT-310: рейсмусовый стол в сборе. Смотреть в увеличенном масштабе
288 JPT310-288 индикатор 1
289 JPT310-289 болт M6X12 1
290 JPT310-290 болт под шестигранный ключ M8X12 1
291 JPT310-291 направляющая рейсмусового стола 1
292 JPT310-292 болт под шестигранный ключ M6X20 2
293 JPT310-293 крепление направляющей 2
294 JPT310-294 шайба H6 2
295 JPT310-295 шестигранная гайка M6 2
296 JPT310-296 стопорная ручка 1
297 JPT310-297 болт под шестигранный ключ M8x12 1
298 JPT310-298 отверстие для индикатора 1
299 JPT310-299 болт M6X20 2
304 JPT310-304 крепёжная планка 1
305 JPT310-305 замковая опора 1
306 JPT310-306 рукоятка 1
307 JPT310-307 маховик 1
308 JPT310-308 болт под шестигранный ключ M6X20 1
312 JPT310-312 стопорное кольцо CLP20 1
313 JPT310-313 стопорное кольцо CLP35 1
314 JPT310-314 шайба 1
315 JPT310-315 ось 1
316 JPT310-316 болт M6X12 2
317 JPT310-317 шайба M6 2
318 JPT310-318 коническая зубчатая передача 1
319 JPT310-319 стопорное кольцо CLP35 1
320 JPT310-320 подшипник BRG80202 1
321 JPT310-321 крепление коническая зубчатая передача 1
322 JPT310-322 шайба H8 8
323 JPT310-323 болт под шестигранный ключ M8X35 8
324 JPT310-324 резьбовой штифт 1
325 JPT310-325 болт под шестигранный ключ M6X40 1
326 JPT310-326 шестигранная гайка M6 1
327 JPT310-327 болт под шестигранный ключ M8x35 2
329 JPT310-329 шайба H8 2
330 JPT310-330 крепление резьбового штифта 1
331 JPT310-331 основание опоры 1
333 JPT310-333 болт под шестигранный ключ M8X20 5
335 JPT310-335 опора 1
336 JPT310-336 болт под шестигранный ключ M 10X35 2
337 JPT310-337 шайба h20 2
338 JPT310-338 рейсмусовый стол 1
339 PT310-339 возвратное кольцо в сборе 1
Монтажная схема станка JPT-310: направляющая в сборе
Монтажная схема станка JPT-310: направляющая в сборе. Смотреть в увеличенном масштабе
368 JPT31 0-368 шплинт для шарнира 1
369 JPT31 0-369 квадратная гайка M8 2
370 JPT31 0-370 стопорная гайка M6 6
371 JPT31 0-371 крепление опоры направляющей 2
372 JPT31 0-372 болт под шестигранный ключ M8X16 2
374 JPT31 0-374 болт под шестигранный ключ M6X16 2
376 JPT31 0-376 суппорт направляющей – справа 1
377 JPT31 0-377 шайба 10
378 JPT31 0-378 болт с квадратной головкой M8X25 2
379 JPT31 0-379 болт M6X12 6
380 JPT31 0-380 шайба H6 6
381 JPT31 0-381 кожух режущей головки 1
382 JPT31 0-382 стопорная гайка M6 4
383 JPT31 0-383 болт под шестигранный ключ M6X12 4
384 JPT31 0-384 суппорт направляющей – слева 1
385 JPT31 0-385 стопорная ручка 2
386 JPT31 0-386 специальная шайба 2
387 JPT31 0-387 направляющая 1
388 JPT31 0-388 суппорт – слева 1
389 JPT31 0-389 суппорт – справа 1
390 JPT31 0-390 шкала направляющей 1
391 JPT31 0-391 направляющая в сборе (368-390) 1
Схема электрическая принципиальная фуговально-рейсмусового станка JPT-310
Схема электрическая станка JPT-310: Напряжение питания 220 В
Схема электрическая станка JPT-310: Напряжение питания 380 В
JPT-310 Станок фуговально-рейсмусовый деревообрабатывающий. Видеоролик
Обзор
Технические характеристики рейсмусового станка JPT-310
| Наименование параметра | JPT-310 | JPT-310НН с валом «helical» |
|---|---|---|
| Фугование. Основные параметры | ||
| Максимальная ширина строгания, мм | 307 | 307 |
| Частота вращения строгального вала (на холостом ходу), об/мин. | 5500 | 5500 |
| Количество резов в минуту | 16500 | 16500 |
| Количество строгальных ножей на строгальном валу | 3 | 48 |
| Максимальная глубина строгания макс, мм | 3,0 | 3,0 |
| Строгальный нож, мм | 310 х 25 х 3,0 | 15 х 15 х 2,5 |
| Длина стола, мм | 1400 | 1400 |
| Диаметр строгального вала, мм | 70 | 70 |
| Боковой упор заготовки, мм | 1100 х 150 | 1100 х 150 |
| Высота над полом, мм | ||
| Строгание в размер — рейсмус. Основные параметры | ||
| Максимальная ширина строгания, мм | 307 | 307 |
| Диапазон толщины обрабатываемых заготовок, мм | 3..225 | 3..225 |
| Скорость механической подачи заготовки, м/мин | 7 | 7 |
| Минимальная длина обрабатываемой заготовки, мм | 150 | 150 |
| Длина рабочего стола, мм | 540 | 540 |
| Максимальная глубина строгания, мм | 4,5 | 4,5 |
| Электрооборудование станка | ||
| Род тока питающей сети | 220В / 380В 50Гц | 220В / 380В 50Гц |
| Количество электродвигателей на станке, шт | 1 | 1 |
| Электродвигатель — Выходная мощность (220 В), кВт | 2,2 / S1 100% | — |
| Электродвигатель — Потребляемая мощность (220 В), кВт | 3,5 кВт / S6 40% | — |
| Электродвигатель — Рабочий ток (220 В), А | 13 | — |
| Электродвигатель — Выходная мощность (380 В), кВт | 2,2 / S1 100% | 2,2 кВт / S1 100% |
| Электродвигатель — Потребляемая мощность (380 В), кВт | 4,2 кВт / S6 40% | 4,2 кВт / S6 40% |
| Электродвигатель — Рабочий ток (380 В), А | 5 | 5 |
| Тип электродвигателя | Асинхронный | Асинхронный |
| Плавкий предохранитель, А | 16 | 16 |
| Габарит и масса станка | ||
| Габарит станка (длина х ширина х высота), мм | 1400 х 750 х 1000 | 1400 х 750 х 1000 |
| Масса станка, кг | 230 | 230 |
Полезные ссылки по теме. Дополнительная информация
Каталог справочник деревообрабатывающих станков
Паспорта деревообрабатывающих станков
stanki-katalog.ru
Фуговально-рейсмусовые станки — Рекомендации по выбору
Инструменты, оборудование и техника
Рекомендации по выбору. Эксплуатация, ремонт и обслуживание. Неисправности и способы их устранения.
______________________________________________________________________________
Чем строгальный станок отличается от фуговального?
Строгальные и фуговальные станки, по сути, – это одно и то же. Они предназначены для прямолинейного строгания деревянных заготовок. Данный вид обработки производится путем снятия стружки для получения ровной поверхности. Такие модели имеют одинаковое устройство и принцип работы. Они состоят из станин, рабочих столов и вмонтированных в них ножевых валов. Заготовка базируется на столе по направляющей и подается оператором вручную. Выбор названия – строгальный или фуговальный – принимается производителем. Отечественные компании в основном используют первый вариант, европейские – второй.
Подскажите, допускается ли обрабатывать не фугованную обрезную доску сечением 100х25 мм и справится ли рейсмус Makita 2012 NB с такой задачей?
Да, такой вид работы возможен.
Подскажите диаметр патрубка стружкоудаления на рейсмусовом станке Makita 2012 NB.
Диаметр патрубка 100 мм.
На какой режим работы рассчитан станок Makita 2012NB?
Режим работы составляет 15 минут и 10 минут отдыха.
Можно ли на рейсмусе Энкор Корвет-21-330 переворачивать ножи или они односторонние?
Ножи двухсторонние.
Подскажите размер ножей на рейсмусе Корвет-22?
Длина ножей — 210 мм, ширина — 22 мм, толщина — 1.8 мм.
Подходят ли ножи на Энкор Корвет-22 с модели 21? Тот же вопрос по поводу приводного ремня. Какие ножи идут в комплекте, перезатачиваемые?
Нет, ножи перезатачиваемые.
Подскажите пожалуйста, какое на станке Dewalt DW-733 крепление ножей в ножевом валу клиновое или пластинами?
Крепятся пластинами с болтами.
Есть ли у рейсмусового станка Dewalt D27300 плавный запуск, если нет, тогда каков пусковой ток?
Плавный пуск отсутствует, коэффициент пусковых токов 2.5.
Можно ли на маленьком рейсмусном станке обрабатывать длинные доски?
На таком оборудовании размеры заготовки ограничиваются только шириной и толщиной. Но если Вы будете обрабатывать длинную деталь, то можете столкнуться с такой проблемой, как образование сколов. Доска прогибается под собственным весом на входе и на выходе со станка, в результате на ее краях образуются ямки. Избежать этого просто – нужно удлинить рабочий стол. Наиболее удобно использовать для этого специальные роликовые опоры. Например, такие приспособления выпускает компания Metabo. Они имеют простую конструкцию. Вращающийся ролик, на который опирается заготовка, не мешает ее свободной подаче к зоне реза. При интенсивной работе без опор обойтись сложно. Если строгание длинных досок – единичный случай, и Вы не хотите приобретать опоры, Вам потребуется помощник. Попросите его поддерживать доску сначала на входе, а затем на выходе из станка.
Двигатель на рейсмусовом станке Интерскол РС-330/1500 коллекторный или асинхронный и какой температурный режим работы по окружающему воздуху?
Температурный режим работы от 0 до +40 градусов. Двигатель коллекторный.
Можно ли крепить рейсмус Интерскол РС-330/1500 на стол для торцовок СО-150/1800?
У станка РС-330/1500 станина имеет отверстия для крепления к столу и верстаку. С опорным столом СО-150/1800 данный агрегат совместим.
На сколько заточек расчитаны многоразовые ножи на Makita 2012NB?
В среднем 7-8 раз на алмазном заточном диске при снятии толщины от 0,2-0,5 мм. Как только остается 2,5мм толщины напайки — ножи лучше выкинуть, т.к. пайка сильно ослаблена и может вылететь, а это уже безопасность. Чистка от опилок, смазка цепи и напраляющих высоты каждые 2-3 часа бытовым маслом.
Откидные приёмный и подающий столы нуждаются в регулировке (есть такая функция в рейсмусовых станках), чтобы не возникало ступенек на заготовке в начале или в конце доски. Заводская настройка этих столиков оказалась не достаточной. Обычный рабочий момент. Глубину сторгания дуба при ширине примерно 150-200мм предпочитал делать 1мм, т.к глубже уже тяжко для двигателя. По сосне конечно же рейсмусу легче работать. Вопрос: те одноразовые или затачиваемые ножи для модели Makita 2012NB, имеют такое же качество стали как и те, что входят в комплект к станку? Или всегда по умолчанию предполагается, что ножи входящие в комплект плохого качества и сразу под замену?
Если покупать оригинальные ножи Makita, то они такого же качества как стояли при покупке инструмента.
Есть ли у рейсмусового станка Makita 2012 NB возможность жёсткого крепления к столу болтами? Какова высота стола (нижней части заготовки) от подошвы?
Да, возможность крепления к столу есть. Maксимальная толщина заготовки — 150 мм.
Какой стабилизатор мне купить к станку Энкор Корвет-21. На даче бывает 140-250.
При столь малом напряжении в сети, Вам потребуется стабилизатор не менее 4.5 кВт мощности.
Ширина у Рейсмусового станка Dewalt DW733 равна 317 мм, а вот максимальная высота заготовки какая?
Максимальная высота заготовки 152 мм.
На какой режим работы рассчитан рейсмус Dewalt DW733?
20 минут работы и 10 минут отдыха.
Расскажите подробнее о Калибр ССР-1500.
Калибр ССР-1500 – является универсальным станком. На нем можно выполнять строгание заготовок, а также обрабатывать их под заданный размер. Компактный и недорогой, он отлично подходит для домашней мастерской. Используемый в качестве рейсмуса, он уступает по возможностям специализированным моделям (точность установки высоты составляет 1 мм). Но функция фугования дает определенные преимущества. Если Вам придется иметь дело с низкосортным материалом, то Вы сможете исправить его дефекты – изгиб, пропеллер и т.д. Сначала выполняют строгание одной из сторон и торца, затем – рейсмусование. В результате получается качественная деталь с ровной поверхностью. Оборудование поставляется практически готовым к работе, нужно только установить параллельный упор, защитную планку и ручку регулировки высоты строгания. Станок можно прикрепить к верстаку. В механизме привода ножевого вала и валиков автоподачи используется пластмассовая шестерня. Но не стоит считать это существенным недостатком. Ресурс деталей зависит от режима эксплуатации. Калибр ССР-1500 не предназначен для ежедневной многочасовой работы. При правильном использовании, он прослужит долго.
Бензиновый генератор Huter DY4000LX потянет Makita 2012 NB?
Вам потребуется генератор номинальной мощностью 3.5 кВт.
Подскажите, остаются ли заколы на сучковатой древесине и какую минимальную длину можно обработать на Makita 2012 NB?
Если нож хорошо заточен и на нем нет сколов, то и на обрабатываемой древесине заколов тоже нет.
Возможно ли на этом станке Makita 2012 NB строгать заготовки «на ребре», например у доски 25х150 строгать узкую сторону?
Такой вид работ производить можно.
Возможно ли подсоединить к рейсмусовому станку Энкор Корвет-21-330 стружкоотсос? Если возможно подключение стружкоотсоса то какой кожух с выходом для стружкоотсоса подходит к станку?
Патрубок не входит в комплект поставки. К-21 — не подключается к пылесосу.
Заготовку какой длинны можно строгать на рейсмусе Dewalt D 27300? Не рейсмусовать, а строгать?
Любой, но это зависит от удобства пользования.
В чем преимущества рейсмусового станка Jet с ножевым валом helical?
Рекомендуем Вам обратить внимание на популярную модель Jet JWP-209 HH. Ножевой вал helical – главная его особенность. На нем находятся 132 твердосплавных ножа. Они закреплены на валу в шесть рядов в виде спирали. В этой конструкции просчитано все: расположение каждого ножа, его форма и угол заточки. В результате получился станок, способный обрабатывать с высокой точностью древесину любого вида. При этом все основные узлы устройства испытывают меньшую нагрузку, по сравнению с обычным оборудованием аналогичного класса. Двигатель, коробка передач, подшипники и даже ремни служат в таких условиях значительно дольше. Срок службы самих ножей тоже большой. По заявлению производителя, они могут обработать в 20 раз больше древесины, чем обычные плоские. Кроме того, каждый нож вала helical заточен с четырех сторон. Если одна затупится, то его можно повернуть и продолжить работу. Когда затупятся все края, то устанавливают новую оснастку.
Для перехода в режим рейсмусования, требуется какая либо трансформация станка Dewalt D 27300 или можно сразу переходить от строгания к рейсмусу без лишних манипуляций?
Переход осуществляется переключением коллектора. Включение и выключение — одно.
У модели Dewalt D27300 сколько ножей? И они одни и для рейсмуса и для рубанка?
У данной модели 2 ножа. В инструменте 1 вал с ножами, он и рейсмус и рубанок.
Подскажите, насколько целесообразно преобретать станок Makita 2012 NB для рейсмусования бруса 150*200*6000? протянет он его нет?
Для такого бруса Makita 2012 NB подойдет, но тут встает вопрос удобства использования, с 6 метровым брусом надо работать либо с напарником, либо докупать роликовые опоры.
Подскажите, пожалуйста, планирую обрабатывать доску 50х150х4000, сможет ли рейсмус Makita 2012 NB обработать доску если её поставить на ребро, т.к. на ширину 50 мм? Либо агрегат может обрабатывать только по широкой части? Если он может обрабатывать доску во всех плоскостях, пожалуйста, подскажите какая минимальная ширина доски для обработки которую можно поставить на ребро?
Обрабатывать заготовку можно в любой плоскости, главное не превышать номинальные характеристики станка. Max толщина заготовки- 150 мм. Ширина строгания- 304 мм.
Подскажите допустимое время безперерывной работы рейсмуса Makita 2012 NB?
Инструмент рассчитан на работу в профессиональной сфере (8-часовой рабочий день), при условии правильного его использования в соответствии с инструкцией.
Чем различаются станки серии Jet JPM-13?
В основе данной серии находятся схожие по внешнему виду и габаритным размерам устройства. Однако есть у них и различия. Например, Jet JPM-13 CST позволяет вместо строгальных режущих инструментов установить фигурные ножи для фрезерования. С их помощью на поверхности заготовки можно выполнить различные выемки, волны, пазы и прочие декоративные элементы. Разобраться с особенностями других двух моделей не сложно. Jet JPM-13 CSX 708524XM работает от однофазной сети, а аналогичная модель модификации XT – от трехфазной. Последний станок более мощный, остальные параметры одинаковы. Отметим, что названные устройства относятся к профессиональному классу и рассчитаны на продолжительную непрерывную работу. Кроме того, они обладают высокой жесткостью, которая достигается за счет чугунной станины. Весят они по 90 кг.
Протянет ли доски рейсмус Dewalt D27300 размером 200х50х3000 мм?
Наибольшая толщина заготовки, мм 160. Ширина обработки, мм 260.
Какова минимальная толщина заготовки для Makita 2012NB? И какая минимальная толщина изделия получится?
Минимальная толщина заготовки — 3мм. Толщина получаемого изделия равна толщине заготовки, за минусом толщины снимаемой стружки (она регулируется максимум на 3 мм).
Скажите какой тип двигателя у рейсмусового станка Makita 2012 NB и каков механизм пылеудаления?
Тип двигателя: щёточный (коллекторный). Механизм пылеудаления: подключение патрубка для вытяжной установки.
Скажите, какими ножами комплектуется модель Makita 2012NB? Перезатачиваемыми или нет? Есть возможность выбрать тип ножей?
Он комплектуется твёрдосплавными не перезатачиваемыми ножами. Возможности выбрать тип ножей, к сожалению нет.
Как ухаживать за рейсмусовым станком?
Качество работы этого оборудования во многом зависит от его обслуживания и правильной эксплуатации. Главная задача – держать его в чистоте. Перед выполнением любых процедур выключайте питающий кабель из розетки. Регулярно нужно очищать рабочий стол. По нему проходит обрабатываемая заготовка, а режущая головка движется параллельно. Если на нем будет слой смолы, то точно выполнить операцию будет невозможно. Мастера рекомендуют протирать стол уайт-спиритом. Если потом нанести мягкий воск или смазку «Ваксилит» и отполировать поверхность тканью, то заготовка будет легче скользить. Кроме стола, опилки и смола накапливаются на подающих и вспомогательных роликах, их также следует протирать растворителем. Периодически рекомендуется очищать с помощью щетки строгальный вал. В таком же уходе нуждается цепь. На нее, к тому же, следует наносить тонкий слой масла. Смазки нужно немного, так как при ее избытке на цепь сильнее налипают опилки, из-за чего она быстрее изнашивается.
Достаточно ли купить один рейсмус, чтобы обрабатывать доски?
Рейсмус предназначен для строгания деревянных изделий до установленной толщины. Для этого сторона, по которой заготовка базируется на рабочем столе, должна быть ровной, иначе желаемый результат получить будет невозможно. Подготовить подходящую по качеству поверхность можно фугованием. Причем достаточно обработать только одну пласть. Затем, уже на рейсмусе, снимать излишки материала, выставив минимальную глубину строгания. Если Вы будете использовать только обструганные доски, то можно купить один инструмент. В противном случае Вам потребуется строгальный станок или электрический рубанок. Хороший вариант – приобрести комбинированное устройство, с помощью которого можно выполнять две операции – фугование и рейсмусование. Переоснащение с одной функции на другую выполняется достаточно быстро. Такое оборудование выгодно для небольших мастерских.
Можно ли не подключать к станку пылесос?
Во время обработки заготовок (особенно на рейсмусе) образуется много «отходов». Поэтому если он оборудован адаптером для подключения вытяжного устройства, мы рекомендуем обязательно использовать стружкоотсос или строительный пылесос. К устройству можно подключить и бытовой пылесос, но его небольшая емкость для мусора очень быстро переполняется. Если Вы не хотите покупать дополнительное оборудование, подумайте о том, что кроме стружки образуется пыль. Она вредна для здоровья человека. Согласно СанПиН 1.2.2353-08, древесная пыль твердых пород деревьев (дуб, бук, береза, ясень и др.) при поступлении в организм через дыхательные пути оказывает канцерогенное действие. Поэтому, чтобы защитить себя, используйте респиратор. Мы советуем Вам обратить внимание на комбинированный станок Энкор Корвет-26, с помощью которого выполняют рейсмусование и фугование. Он оснащен мешком для сбора древесных отходов, куда стружка направляется с помощью встроенной турбины. Для покупателя этот вариант обеспечивает чистую работу без расходов на приобретение дополнительного оборудования.
______________________________________________________________________________
______________________________________________________________________________
tehts.ru
СРФ-254-1600С Станок рейсмусно-фуговальный. Паспорт, схемы, описание, характеристики
Сведения о производителе рейсмусового станка СРФ-254-1600С
Производителем рейсмусового деревообрабатывающего станка СРФ-254-1600С является компания Зубр ОВК, ЗАО. Компания была основана в 2005 году и расположена в городе Мытищи. Адрес сайта: http://www.zubr.ru
Станки, выпускаемые компанией Зубр ОВК
Зубр СРФ-254-1600С Станок рейсмусно-фуговальный. Назначение, область применения
Станок рейсмусно-фуговальный СРФ-254-1600С, имеющий функции рейсмуса и фуганка, позволяет строгать заготовки из древесины толщиной до 120 мм и шириной 254 мм, строгальный вал имеет 2 ножа и скорость вращения 9000 об/мин, мощность электродвигателя 1,6 кВт, скорость подачи 6 м/мин.
Рейсмус настольного комбинированного станка Зубр СРФ-254-1600С служит для строгания и столярной обработки заготовок из древесины в предварительно заданные размеры по высоте с помощью двух вращающихся ножей.
Система регулировок и дополнительные приспособления дают высокую точность выполнения операций и обеспечивают безопасную работу.
Для отвода опилок возможно подключение пылесоса.
Станок СРФ-254-1600С предназначен для работ при нагрузках средней интенсивности в районах с умеренным климатом с характерной температурой от +5 до +35°С, относительной влажностью воздуха не более 80% и отсутствием прямого воздействия атмосферных осадков и чрезмерной запыленности воздуха.
Простой переход от одной операции к другой. Полированные рабочие столы облегчают подачу заготовки в зону резания. В зависимости от выполняемой операции, патрубок пылесборника легко устанавливается в необходимое положение, обеспечивая чистоту рабочего места.
Отличительные особенности рейсмусового станка СРФ-254-1600С:
Компактный переносной рейсмусно-фуговальный станок Зубр СРФ-254-1600С предназначен для строгания деревянных заготовок в столярной мастерской или на строительной площадке.
- Экономичный двигатель с защитой от перегрузки
- Ременная передача защищает двигатель от перегрузок и снижает шум при работе
- Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания
- Автоматическая подача заготовки (рейсмус)
- Литой рабочий стол с полированной поверхностью для отличного скольжения
- Регулировка наклона направляющего упора на угол от 0 до 45°
- Высокая скорость вращения ножевого вала обеспечивает получение чистой поверхности
- Два ножа из быстрорежущей стали подходят для обработки как мягких, так и твердых пород древесины
- Полированные рабочие столы облегчают подачу заготовки в зону резания
- Патрубок пылесборника легко устанавливается в необходимое положение, обеспечивая чистоту рабочего места
- Подставка для удобной установки станка
Комплект поставки станка СРФ-254-1600С
- Станок — 1 шт.
- Параллельный упор с креплением — 1шт.
- Защитная планка с кронштейном — 1 шт.
- Набор ключей — 1 компл.
- Шаблон для установки ножей — 1 шт.
- Прижим — 2 шт.
- Пылесборник — 1 шт.
- Резиновая опора — 4 шт.
- Крепежные элементы — 1 компл.
- Руководство по эксплуатации — 1 экз.
- Подставка – 1 шт.

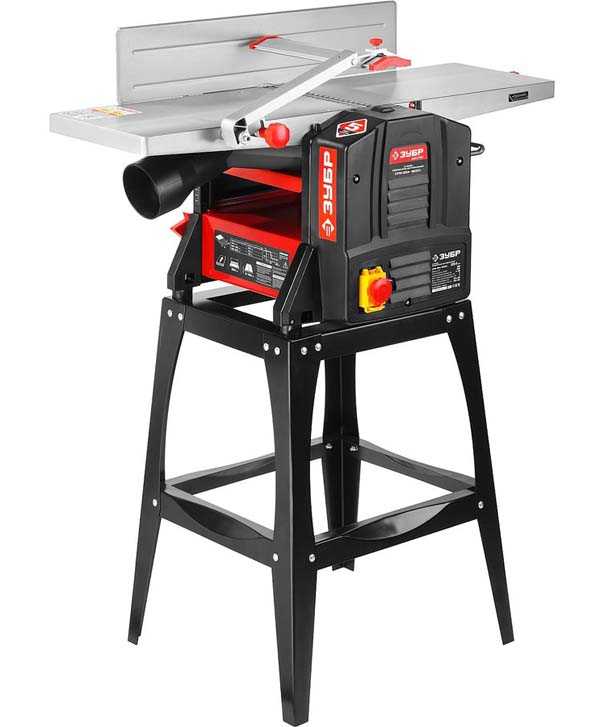

СРФ-254-1600С Общий вид рейсмусового станка
Фото рейсмусно-фуговального станка СРФ-254-1600С
Фото рейсмусно-фуговального станка СРФ-254-1600С. Смотреть в увеличенном масштабе
Станок СРФ-254-1600С в режиме фуганка. Вид спереди

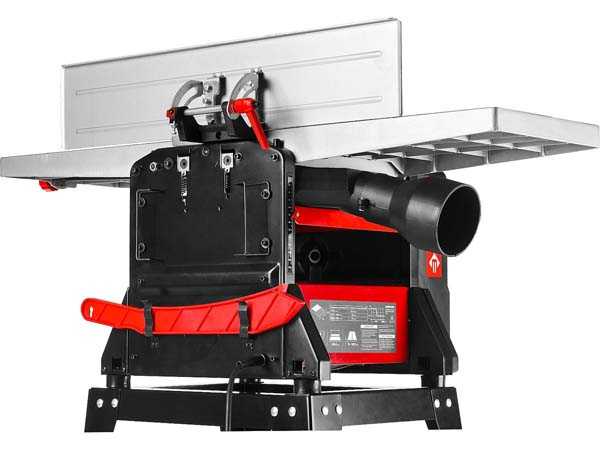

Станок СРФ-254-1600С в режиме фуганка. Вид сзади
Узел наклона упорной планки на станке СРФ-254-1600С
Станок СРФ-254-1600С в режиме фуганка. Вид сзади
Срогальный вал и защитная планка станка СРФ-254-1600С
Станок СРФ-254-1600С в режиме рейсмуса. Вид спереди
Станок СРФ-254-1600С в режиме рейсмуса
Расположение составных частей и органов управления рейсмусовым станком СРФ-254-1600С
Расположение составных частей рейсмуса СРФ-254-1600С
- Резиновые опоры
- Рабочий стол рейсмуса
- Пылеотвод
- Приемный стол
- Параллельный упор
- Защитная планка
- Рукоятка регулировки высоты рабочего стола рейсмуса
- Рукоятка регулировки глубины строгания
- Стол для подачи
- Кронштейн защитной планки
- Магнитный выключатель
- Кнопка теплового реле
- Фиксатор защитной планки
- Фиксатор угла наклона защитной планки
- Фиксатор положения кронштейна
- Винт
- Подставка
Рейсмусование на станке СРФ-204-1500
Строгание в размер по толщине (рейсмусование) необходимо для получения заготовки заданной толщины и, одновременно, создания ровной поверхности, параллельной противоположной стороне доски. При работе необходимо учитывать не только ширину заготовки, но и твердость древесины, ее влажность, прямолинейность, направление слоев и их структуру.
Толщина обрабатываемой заготовки задается расстоянием, установленным между строгальными ножами и рабочим столом, которое регулируется рукояткой 7.
- Установите пылесборник, как показано на рис. 4, и подключите его к вытяжке.
- Установите необходимую глубину строгания по шкале.
- Включите изделие, положите заготовку на рабочий стол рейсмуса, перпендикулярно строгальному валу.
- Медленно подавайте вперед заготовку до контакта с подающим роликом. Если толщина заготовки переменная, то подавайте заготовку более толстой стороной.
После захвата заготовки подающим роликом, перейдите к задней части станка и примите заготовку.
Не прилагайте чрезмерных усилий при подаче заготовки. Подача осуществляется в автоматическом режиме, со скоростью, на которую рассчитан станок. В случае заклинивания строгального барабана станок следует немедленно отключить выключателем и освободить барабан. Осмотреть его на предмет отсутствия повреждений и деформаций. Затем кратковременно (на 3–5 секунд) включить станок на холостом ходу и проверить искрение щеток на коллекторе. Наличие повышенного искрения или кругового огня свидетельствует о перегорании обмоток двигателя. Дальнейшая эксплуатация такого станка запрещена. При отсутствии повышенного искрения необходимо включить станок без нагрузки на 15-30 секунд для ускоренного охлаждения электродвигателя. После этого можно продолжать работу.
При работе не допускайте попадания посторонних предметов (крупнозернистой пыли и стружки) в зону забора воздуха охлаждения электродвигателя. Это может привести к повреждению электродвигателя.
СРФ-254-1600С Станок деревообрабатывающий рейсмусно-фуговальный. Видеоролик
Технические характеристики рейсмусового станка СРФ-254-1600С
| Наименование параметра | СР-330-1800 | СРФ-204-1500 | СРФ-254-1600С |
|---|---|---|---|
| Основные параметры. Рейсмус | |||
| Максимальная ширина строгания, мм | 330 | 204 | 254 |
| Диапазон толщины обрабатываемых заготовок, мм | 5..150 | 5..120 | 5..120 |
| Скорость механической подачи заготовки, м/мин | 4; 6 | 8 | 6 |
| Минимальная длина обрабатываемой заготовки, мм | 140 | 80 | 80 |
| Наибольшая толщина снимаемого слоя за один проход, мм | 3 | 2 | 2 |
| Частота вращения строгального вала (на холостом ходу), об/мин. | 9000 | 9000 | 9000 |
| Количество строгальных ножей на строгальном валу | 2 | 2 | 2 |
| Диаметр строгального вала, мм | |||
| Размер ножа: Длина, ширина, толщина, мм | 332 х 18,2 х 3,2 | 210 х 16,5 х 1,5 | 261 x 16,5 x 1,5 |
| Размеры рейсмусового стола, мм | 330 x 285 | 270 х 204 | 270 x 303 |
| Основные параметры. Фугование | |||
| Размеры рабочего стола, мм | — | 740 x 212 | 920 x 263 |
| Глубина строгания (фугование), мм | — | 3 | 3 |
| Номинальный диаметр присоединительного патрубка эксгаустерной воронки, мм | 100 | 100 | 100 |
| Электрооборудование станка | |||
| Род тока питающей сети | 220В 50Гц | 220В 50Гц | 220В 50Гц |
| Количество электродвигателей на станке, шт | 1 | 1 | 1 |
| Электродвигатель привода ножевого вала, кВт | 1,8 | 1,5 | 1,6 |
| Габарит и масса станка | |||
| Габарит станка (длина х ширина х высота), мм | 640 x 420 x 530 | 860 x 460 x 430 | 1030 x 520 x 440 |
| Масса станка, кг | 43 | 27,5 | 33,5 |
Полезные ссылки по теме. Дополнительная информация
Каталог справочник деревообрабатывающих станков
Паспорта деревообрабатывающих станков
Купить каталог — Купить справочник — Купить базу данных: Прайс-лист информационных изданий
stanki-katalog.ru

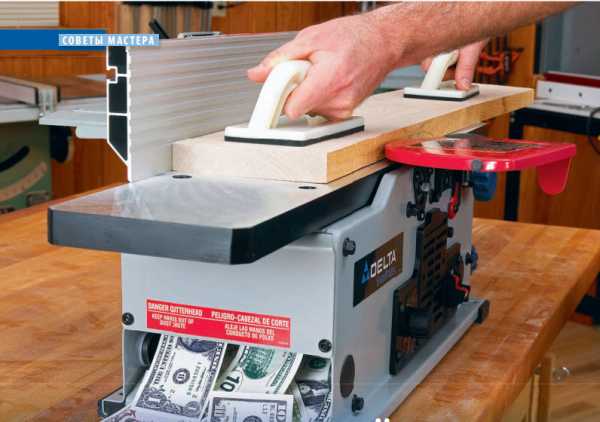

Строгальный и рейсмусовый станки бесплатно!
Почти бесплатно. Точнее, за деньги, которые вы сэкономите, если сами будете строгать грубые доски.
Вам не терпится включить новенький станок, но вы все еще сомневаетесь в целесообразности его покупки? На самом деле у вас нет веских причин, чтобы не купить эти станки. Вот как можно заставить рейсмусовый и строгальный станки оправдывать свою цену.
Независимо от породы, цена любой доски повышается на каждом этапе ее обработки, выполненной поставщиками. Полуобрезная доска с одной прямой кромкой? Немного дороже. Обе пласти остроганы? Удвойте эту цену. Остроганы не только пласти, но и обе кромки? Это слишком дорого.
К тому моменту, когда полностью обработанные доски попадают в торговый центр (маркированными, упакованными в пленку и уложенными в аккуратные штабеля на поддонах), их цена взлетает до небес. Хуже того, если калиброванная доска покоробится, даже незначительно, вы не сможете устранить этот дефект, не уменьшив ее толщину. Так почему бы не перехватить древесину на ранних этапах ее обработки, например на местной лесопилке, и затем завершить этот процесс самостоятельно?
Стоимость деревянных деталей для изготовления одного постельного ларя. Мы рассчитали, сколько изделий нужно изготовить, чтобы на сэкономленные деньги купить портативные станки Delta JT160 ($240) и Ryobi АР1301 ($200). Общая стоимость $440 (в США) на момент написания статьи.
Нужны ли мне оба станка?
Короткий ответ: да. Хотя они работают по одному и тому же принципу, каждый станок выполняет только часть всей работы. Сначала вы выравниваете одну пласть доски на строгально-фуговальном станке. Затем, прижимая остроганную пласть к упору того же станка, строгаете кромку под прямым углом к пласти. Наконец, с помощью рейсмусового станка делаете противоположную пласть параллельной первой. За несколько проходов вся толщина доски станет одинаковой на всех участках.
Смогу ли я их купить?
И снова: да! Давайте немного посчитаем. Возьмем для примера постельный ларь, проект которого публикуется в этом номере. Это изделие средних размеров, сделанное преимущественно из массивной древесины. Чтобы сравнение было корректным, будем учитывать только стоимость основных деревянных деталей, но не фанеры, фурнитуры, дополнительной можжевеловой решетки и других скрытых частей, которые можно сделать из обрезков. Продающиеся в торговых центрах доски обычно имеют стандартные размеры, и мы вынуждены покупать их поштучно, а не рассчитывать объем в кубометрах, как на лесопилке, где мы также добавляем к нашему заказу, как обычно, еще 25 процентов объема с учетом неизбежных отходов в процессе обработки.
На лесопилке обычно можно купить грубо напиленные или вчерне остроганные доски. Последние позволяют лучше оценить цвет и текстурный рисунок древесины.
Затем мы сравнили цены на некоторые породы древесины в торговом центре и на местных лесопилках. Разница в стоимости досок из красного дуба, клена и сосны показана в таблице. Примечательно, что дубовые доски на лесопилке более чем наполовину дешевле дубовых досок в торговом центре. Изготовив всего лишь четыре проекта таких размеров, можно существенно сэкономить на древесине, и этих сэкономленных денег хватит на покупку строгального и рейсмусового станков начального уровня.
Кроме экономии денег покупка материалов на лесопилке открывает вам другие возможности. Например, можно купить необрезные доски из махагони вместо дорогих дубовых досок из торгового центра и при этом сберечь почти $30 на каждом изготовленном ларе. Указанное в проекте количество ореховых и ясеневых досок обойдется на $107,62 дешевле, чем дубовые доски из торгового центра.
А если вы хотите добавить можжевеловую решетку, не нужно искать строганые планки в торговом центре. Просто закажите грубо напиленный материал на лесопилке, и это добавит к стоимости ларя еще $27.
Хватит считать. Пора в мастерскую
Рейсмусовый станок позволит придавав деталям толщину, указанную в проекте, а не приспосабливать проект к толщине имеющихся досок.
Сравнив цены досок, можно выяснить, что сэкономленных денег хватит, чтобы купить небольшой строгально-фуговальный станок Delta JT160 (ширина строгания 150 мм) и настольный рейсмусовый станок Ryobi API301. Эти недорогие портативные станки успешно справятся с работой в вашей домашней мастерской. Но, заплатив чуть больше, можно получить дополнительные преимущества.
Например, стационарные (напольные) модели строгально-фуговальных станков с длинными чугунными столами более удобны для обработки длинных заготовок, а возможность регулировки их переднего и заднего столов позволяет повысить качество обработки. Кроме того, их более мощные асинхронные двигатели служат дольше, чем шумные коллекторные двигатели портативных станков. Конечно же это обойдется дороже. Но если вы собираетесь обрабатывать большие объемы пиломатериалов с помощью такой машины, то затраты на ее приобретение, несомненно, окупятся со временем.
Теперь оставьте эту статью там, где ее может увидеть распорядитель вашего семейного бюджета. (Возможно, вам придется отказаться от покупки мотоцикла, который вы давно хотели иметь.)
Возможно, Вас заинтересует:
stroyboks.ru
