Галоидная лампа ( рис. 167) состоит из двух основных частей — корпуса ( резервуара для спирта) и горелки. Корпус / / защищен снаружи пластмассовым кожухом 2, предохраняющим руки от ожогов.  [2]

Галоидная лампа заметно отличается от остальных ламп накаливания. Спиральная вольфрамовая нить накала расположена точно по оси трубчатой колбы из термостойкого и прочного кварцевого стекла. В этом положении нить удерживается вольфрамовыми держателями. Торцы колбы герметично закрыты цоколями. Колба заполнена инертным газом под давлением 106 Па. Вместе с газом в колбу введено небольшое количество чистого иода. Присутствие иода в колбе позволяет во время работы лампы возвращать испаренный вольфрам обратно на нить.  [3]

Галоидные лампы могут работать на этиловом спирте, бензине или пропане. Например, пропановая лампа состоит из пропанового баллона, регулятора подачи пропана, горелки, эжектора, медной сетки, резинового шланга. Держа лампу в одной руке, подносят второй конец шланга к местам возможных утечек и следят за цветом пламени. При горении лампы осуществляется подсасывание воздуха по резиновому шлангу к горелке. При малых утечках фреона пламя становится зеленым, при больших — фиолетовым.  [4]

Работа галоидной лампы основана на свойстве фреона изменять цвет пламени в присутствии раскаленной меди с прозрачно-синего на зеленый и небесно-голубой.  [5]

Заправляют галоидную лампу спиртом и подготовляют ее к проверке. Пламя лампы должно гореть равномерно без шума голубоватым пламенем.  [6]

Для течеискания разжигают галоидную лампу и наблюдают цвет ее пламени при всасывании газов в местах, близких к поверхности испытуемого сосуда. При этом наконечник всасывающей трубки перемещают по поверхности сосуда со скоростью около 2 5 см / сек. Так как фреон в 4 раза тяжелее воздуха, то рекомендуется искать выделяющийся фреон у нижних краев подозреваемых на течь мест. Малые количества фреона окрашивают пламя в зеленый цвет, большие — в фиолетовый.  [7]

После проверки герметичности галоидной лампой агрегат окрашивают ( эмаль МС-17) и взвешивают. Массу заряженного агрегата указывают в ремонтном паспорте.  [8]

Производят проверку герметичности системы галоидной лампой. При подтверждении герметичности система считается подготовленной к зарядке хладагентом. Перед началом заполнения системы хладагентом обеспечивают нормальные условия охлаждения конденсатора.  [9]

Такие лампы, получившие название металле галоидных ламп, конструктивно не отличаются от ламп ДРЛ. Гало-генидные добавки, помещенные в разрядной трубке, дополняют спектр излучения ртути желтой линией натрия, зеленой линией таллия и синими линиями индия, что не только повышает световую отдачу в 1 5 — 2 раза, но и существенно улучшает цветопередачу по сравнению с лампами ДРЛ.  [11]

Место течки фреона определяют с помощью галоидной лампы или электронного течеискателя, а также по обмасливанию поверхности. Газообразный фреон-12 тяжелеевоздуха в 3 5 раза. Жидкий фреон не проводит электрического тока.  [12]

В последние годы все большее распространение получают галоидные лампы — лампы накаливания с йодным циклом. Спектр излучения галоидной лампы более близок к естественному.  [13]

После проверки герметичности мест соединений с помощью галоидной лампы агрегат окрашивают эмальюна алкидостирольной основе МС-17 и высушивают в течение 30 — 40 мин в атмосфере воздуха.  [14]

В сравнении с остальными лампами накаливания достоинствами галоидных ламп являются вдвое больший срок службы, увеличенная на 20 % световая отдача, высокая прочность и мощность, а также меньшие размеры.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

📌 Металло-галоидная лампа — это… 🎓 Что такое Металло-галоидная лампа?

Металлогалоге́новые ла́мпы относятся к газоразрядным лампам и обеспечивают высокую для своих размеров светоотдачу. Металлогалогеновые лампы являются компактными, мощными и эффективными источниками света. Изобретенные в конце 60-х годов ХХ века для промышленного использования, сегодня металлогалогеновые лампы имеют множество типоразмеров и конфигураций, предназначенных для коммерческого и домашнего использования. Как и большинство других газоразрядных ламп, данный тип ламп работает при условиях высокого давления и температуры заключенных в них паров и требует для безопасной работы специальных устройств. Они также могут считаться «точечными» источниками света, по причине чего при их использовании могут применяться рефлекторные светильники, концентрирующие световой поток.

Применение

Металлогалогеновые лампы используются как для обычного промышленного освещения, так и в очень специфических областях, где требуется применение ультрафиолетового излучения или света голубого диапазона спектра. Часто данный тип ламп используется для внутреннего освещения теплиц, цветников и т. д., так как лампы обеспечивают спектр и цветовую температуру свечения, благоприятствующие росту растений. Довольно часто эти лампы используются для освещения спортивных сооружений и соревнований. Металлогалогеновые лампы в достаточной степени популярны у аквариумистов, занимающихся выращиванием коралловых рифов, нуждающихся для своего роста в источнике света большой яркости. Широкое распространение данные лампы получили при использовании новейших профессиональных световых установок, таких как интеллектуальные светильники. При использовании в данных системах металлогалогеновые лампы известны под аббревиатурой MSD-лампы, и в большинстве случаев их мощность составляет 150, 250, 400 и 1200 Вт.

Функционирование

Как и другие газоразрядные лампы, такие как очень похожие на них ртутные лампы, металлогалогеновые лампы излучают свет, получаемый при прохождении электрической дуги через смесь газов. В металлогалогеновой лампе компактная колба для дуги содержит находящуюся под высоким давлением смесь аргона, ртути и большого количества солей-галогенидов (галоидов) различных металлов. Состав соляной смеси непосредственно влияет на спектр излучаемого света, включая цветовую температуру свечения и степень цветопередачи (добавляя свету голубой или красный оттенок). Инертный газ аргон легко ионизируется, что облегчает задачу создания электрической дуги, протекающей между двух электродов, при первой подаче напряжения на лампу. Затем тепло, созданное зажёгшейся аргоновой дугой, превращает в пар ртуть и галоидные соли, которые начинают излучать свет при возрастании температуры и давления. Обычные условия нормальной работы, создающиеся внутри колбы при горении электрической дуги, следующие:

давление — 4,8 — 6,2 кг/см²,
температура — 1090 °C.

Как и все другие газоразрядные лампы, металлогалогеновые лампы требуют применения вспомогательного оборудования для обеспечения необходимого напряжения зажигания и рабочего напряжения, а также для регулировки значения тока, протекающего через лампу.

Около 24 % энергии, производимой металлогалогеновой лампой, расходуется на излучение света (65-115 лм/Вт), что делает её по этому параметру более эффективной, чем люминесцентные лампы, и значительно более эффективной, чем лампы накаливания.

Устройство

Металогалогеновые лампы имеют две базовые конфигурации: лампы с внутренней оболочкой и без нее. Обычно лампы, имеющие внутренние оболочку, имеют односторонний винтовой цоколь, вкручивающийся в патрон светильника, в то время как лампы без внутренней оболочки имеют двусторонний цоколь, который необходимо вставлять в патрон.

Металлогалогеновая лампа с внутренней оболочкой включает в себя следующие основные компоненты. Она имеет металлический цоколь, обеспечивающий электрическое соединение. Наружная стеклянная оболочка (или стеклянная колба), изготовленная из боросиликатного стекла, необходима для защиты внутренних компонентов лампы, а также для поглощения ультрафиолетового излучения, создаваемого содержащимися во внутренней колбе парами ртути. Боросиликатное стекло обеспечивает благоприятный для внутренней колбы температурный режим. Наружная оболочка заполняется инертной средой, предотвращающей окисление компонентов внутренней колбы.

Внутри наружной оболочки крепления и стальные проводники держат внутреннюю колбу электрической дуги, изготовленную из плавленого кварца, с введенными туда вольфрамовыми электродами. Именно внутри этой колбы и создается световое излучение. Кроме паров ртути, лампа содержит иодиды, а иногда бромиды различных металлов, таких как натрий, таллий, индий, скандий и диспрозий, а также инертный газ. Состав используемых металлов непосредственно влияет на цветовой спектр лампы.

Многие металлогалогеновые лампы вместо кварцевой внутренней колбы, используемой и в ртутных лампах, имеют керамическую внутреннюю колбу, похожую на колбу натриевых ламп высокого давления. Их называют металлогалогеновыми лампами с керамической горелкой. Металлокерамические лампы могут выдерживать большие по сравнению с кварцевыми температуры, создаваемые внутри колбы электрической дуги, а также по общему мнению лучше сохраняют цветовую температуру излучаемого света в течение всего своего срока службы.

Некоторые лампы имеют люминофорное покрытие на внутренней стороне наружной стеклянной колбы, что улучшает характеристики излучаемого ими спектра, а также служит для рассеивания света.

Пуско-регулирующая аппаратура (ПРА)

Условия, при которых зажигаются металлогалогеновые лампы, очень важны, поскольку они напрямую влияют на тип балласта, используемого с конкретным типом лампы

Металлогалогеновые лампы требуют балластного сопротивления для регулирования величины тока, протекающего через дугу, и подачи корректного напряжения на электроды, создающие дугу. Стандарты ANSI (American National Standards Institute) для систем «балласт-лампа» содержат значения всех параметров для всех компонентов металлогалогеновых ламп (за исключением некоторых новейших продуктов).

В настоящее время с металлогалогеновыми лампами может использоваться лишь небольшое число электронных ПРА. Преимуществом этих балластов является возможность более точной регулировки подаваемого на лампы напряжения, что обеспечивает более устойчивый спектр и увеличивает срок службы лампы. В некоторых случаях утверждается, что электронные балласты увеличивают КПД ламп (напр. снижают потребление электроэнергии). Однако, за несколькими исключениями, работа на высоких частотах напряжения не увеличивает эффективность этих ламп, также как и в случае с высокомощными и сверхвысокомощными люминесцентными лампами.

Цветовая температура горения

Первоначально металлогалогеновые лампы использовались вместо ртутных ламп в тех местах, где необходимо было создать свет, по своим характеристикам приближающийся к естественному, по причине того, что данные лампы излучают белый свет (ртутные лампы излучают свет с большой примесью синего цвета). Однако в настоящее время различие между спектрами данных типов ламп не столь значительно. Некоторые металлогалогеновые лампы могут излучать очень чистый белый свет, имеющий индекс цветопередачи в районе 80.

С созданием специальных смесей галоидных солей, металлогалогеновые лампы способны излучать свет с относительной температурой горения в диапазоне от 3000 К (жёлтый свет) до 20 000 К (синий свет). Некоторые виды специальных ламп были созданы для излучения спектра, необходимого для растений (используются в теплицах, парниках и т. д) или животных (используются в освещении аквариумов). Однако следует учитывать то обстоятельство, что вследствие присутствия допусков и стандартных отклонений при фабричном производстве ламп, цветовые характеристики ламп не могут быть указаны со 100 % точностью. Более того, по стандартам ANSI цветовые характеристики металлогалогеновых ламп измеряются после 100 часов их горения (т. н. выдержка). Поэтому цветовые характеристики данных ламп не будут соответствовать заявленным в спецификации до тех пор, пока лампа не будет подвергнута данной выдержке.

Наиболее сильные расхождения с заявленными спецификационными данными имеют лампы с технологией пуска «предварительный прогрев» (±300 К). Выпущенные по новейшей технологии «импульсного старта» лампы улучшили соответствие заявленным характеристикам, вследствие чего расхождение составляет от 100 до 200 К. На цветовую температуру горения ламп могут влиять также электрические характеристики питающей сети, а также вследствие отклонений в самих лампах. В том случае, если подaваемое на лампу питание имеет недостаточную мощность, она будет иметь меньшую физическую температуру и её свет будет «холодным» (с большей примесью синего цвета, что будет делать их очень сходными с ртутными лампами). Данное явление происходит по причине того, что дуга с недостаточно высокой температурой не сможет полностью испарить и ионизировать галоидные соли, которые и придают свету лампы тёплый оттенок (жёлтые и красные цвета), из-за чего в спектре лампы будет доминировать спектр легче ионизирующейся ртути. Это же явление наблюдается также во время прогрева лампы, когда колба дуги еще не достигла рабочей температуры и галоидные соли ионизировались не полностью.

Для ламп, запитанных от чрезмерно высокого напряжения, верна обратная картина, но такая ситуация является более опасной, вследствие возможности взрыва внутренней колбы из-за её перегрева и возникновения в ней избыточного давления. Кроме того, при использовании металлогалогеновых ламп их цветовые характеристики часто меняются с течением времени. В больших осветительных установках с использованием металлогалогеновых ламп часто все лампы существенно различаются по цветовым характеристикам.

Пуск и прогрев

Для пуска металлогалогеновой лампы используются два метода: «метод пуска с использованием предварительного прогрева» (стандартный) и «импульсный метод пуска».

Металлогалогеновые лампы с пуском методом предварительного прогрева содержат специальный «пусковой» электрод внутри колбы лампы для создания электрической дуги при первом ее зажигании (что сопровождается небольшой вспышкой при первом включении). На данный электрод балластом подаётся ток высокого напряжения, что влечёт за собой возникновение электрической дуги между ним и рабочим электродом, находящимся на этой же стороне внутренней колбы. Как только параметры излучаемого света достигают своих нормальных значений, биметаллический выключатель отсекает подачу тока на стартовый электрод, что прерывает стартовую дугу.

Металлогалогеновые лампы с импульсным зажиганием не требуют пускового электрода, и вместо него используют специальное пусковое устройство, называемое зажигающим модулем (игнитором), создающее импульс высокого напряжения (обычно от 3 до 5 кВ), подаваемый непосредственно на рабочие электроды. Отсутствие пускового электрода и биметаллического переключателя сокращает площадь пайки на конце колбы дуги, что позволяет увеличить давление находящейся в ней смеси паров, а также уменьшить потери тепла. Однако использование для пуска лампы зажигающего электрода отрицательно сказывается на напыленном вольфрамовом покрытии электродов, так как при импульсном пуске они нагреваются быстрее, сокращая, таким образом, время прогрева лампы.

Металлогалогеновая лампа в холодном состоянии не может немедленно начать работать с полной световой отдачей по причине того, что температура и давление паров во внутренней камере достигают рабочего уровня по прошествии некоторого времени. Создание первичной аргоновой дуги иногда требует нескольких секунд, а период прогрева может длиться до 5 мин (в зависимости от типа лампы). В течение этого времени излучаемый лампой спектр не будет однородным по своему цветовому составу до тех пор, пока все галоидные соли металлов не перейдут в парообразное состояние.

При сбое в подаче напряжения, даже коротком, дуга в лампе гаснет, а высокое давление паров, образующееся в горячей внутренней колбе, препятствует повторному зажиганию дуги; перед повторным зажиганием лампы ее необходимо охлаждать в течение примерно 5-10 минут. В некоторых осветительных системах, где длительный перерыв освещения может вызвать остановку производства или влиять на безопасность, данное обстоятельство является основным поводом для беспокойства. Небольшое количество металлогалогеновых ламп изготовлены с возможностью «немедленного зажигания» дуги, и имеют балласты и цоколи, сконструированные с расчетом выдерживать 30-кВ импульс повторного зажигания дуги, подаваемый отдельной анодной шиной.

Типы и их обозначения

Обычные металлогалогеновые лампы, как правило, имеют номинальную мощность в 70, 100, 150, 175, 250, 400 и 1000 Вт.

Как уже говорилось выше, металлогалогеновые лампы могут иметь односторонний либо двусторонний цоколь. Производители, как правило, указывают это в своих каталогах при помощи условных обозначений. Односторонний цоколь обозначается аббревиатурой SE (single-ended), а двусторонний, соответственно, аббревиатурой DE (double-ended). Лампы с односторонним цоколем, как правило, вкручиваются в патрон при помощи имеющейся на цоколе резьбы (имеют так называемый цоколь Эдисона). Лампы с двусторонним цоколем необходимо вставлять в патроны, расположенные по обе стороны используемого светильника.

Металлогалогеновые лампы чувствительны к тому положению, в котором они установлены, по причине изменения формы дуги во внутренней колбе. Лампы рассчитаны только на работу в определенной ориентации. Однако лампы, помеченные маркировкой «universal», могут работать в любом положении, хотя при работе их не в вертикальном положении продолжительность срока службы и интенсивность излучаемого света будут снижаться. Для получения наилучших характеристик при эксплуатации лампы в том случае, если её ориентация известна заранее, необходимо выбирать не универсальную, а соответствующую данной позиции лампу.

Для обозначения рекомендованной ориентации лампы, в которой она должна работать, используются различные коды (напр., U = universal (универсальная), BH = base horizontal (горизонтальная), BUD = Base up/down (вертикальная) и т. д.). При использовании ламп в горизонтальной позиции лучше всего направлять отпаечный носик внутренней колбы (т. н. ниппель) вверх.

Металл-галогеноидная лампа Osram

Для того, чтобы создать общеупотребительную систему обозначения различных типов ламп и позволить находить аналоги среди продукции разных производителей, ANSI разработал свою систему обозначения ламп. В этой системе обозначение металлогалогеновых ламп начинается с буквы «M», за которой следует цифровая кодировка, обозначающая электрические характеристики лампы, а также соответствующий ей тип балласта (для обозначения ртутных разрядных ламп используется литера «H», а для обозначения натриевых ламп — литера «S»). После цифровой кодировки следуют две буквы, обозначающие размер лампы, ее форму, а также тип покрытия и т. д., за исключением цвета. После данного обозначения производитель может по своему выбору добавить какие-либо цифровые или буквенные коды для отображения информации, не отображаемой системой обозначений ANSI, такой как мощность лампы и ее цвет. Для выбора балласта важна только литера «M» и следующее за ним цифровая кодировка. Например, кодировка M59-PJ-400 в системе ANSI обозначает лампу, работающую только с балластами типа М59. Ламп европейских производителей выпускаются с использованием европейских стандартов, которые в некоторых случаях незначительно отличаются от стандартов ANSI.

Другим обозначением, часто встречающимся при выборе металлогалогеновых ламп, является аббревиатура HQI. Данная аббревиатура является торговой маркой фирмы

Цоколи ламп

Наболее употребительным цоколем металлогалогеновых ламп является односторонний винтовой цоколь, вкручивающийся в патрон светильника. Размеры цоколя и резьбы также обозначаются кодом, хотя наиболее часто для их обозначения используются специфические наименования. Например, цоколь Е39 общеупотребительно называют «могулом» (mogul base). Европейские лампы также имеют цоколь типа «могул», но по размерам он немного отличается от цоколя Е39 и называется Е40. Отличия этих цоколей совсем незначительны, поэтому лампы с цоколем Е40 вполне устойчиво работают с патронами под цоколь Е39, используемый в США. В 70 и 150-Вт лампах с двусторонним цоколем используется цоколь RSC (RX7s), а в 250-Вт лампах — цоколь Fc2.

Для подачи напряжения на лампы с винтовым цоколем используют два провода. Один из них припаян или приварен к центровому контакту лампы, а другой припаян или приварен к верхней кромке стакана цоколя.

Лампы с керамическими цоколями имеют внутренние провода, приваренные либо к внутренним серебряным контактам, либо к наружным подводящим проводам.

Колбы

Обозначение колб состоит из буквы/букв, указывающих на их форму, и цифрового кода, обозначающего в восьмых частях дюйма максимально возможный диаметр колбы. Например, маркировка E17 обозначает, что лампа имеет эллипсоидальную форму с максимальным диаметром ¹⁷/₈ или 2¹/₈ дюйма.

Буквенные обозначения колб: BT (Bulbous Tubular) — бульбовидно-трубчатая, E или ED (Ellipsoidal) — эллипсоидальная, ET (Ellipsoidal Tubular) — эллипсоидно-трубчатая, PAR (Parabolic) — параболическая, R (Reflector) — рефлекторная, T (Tubular) — трубчатая.

Выход из строя

Конец срока службы металлогалогеновых ламп сопровождается эффектом, называемом цикличностью. Эти лампы могут зажигаться от относительно низкого напряжения, но как только они нагреваются в процессе работы, внутренне давление в колбе дуги возрастает и для поддержания дугового разряда требуется все большее и большее напряжение. При старении лампы значение напряжения, необходимое для поддержания горения лампы, постепенно возрастает до значений, превышающих величину напряжения, выдаваемого ПРА. При наступлении этого момента дуга исчезает и лампа перестает светить. Постепенно с угасанием дуги лампа снова охлаждается, а давление паров в колбе дуги понижается, после чего балласт снова имеет возможность зажечь дугу. Данный эффект заключается в том, что периодически лампа горит в течение некоторого времени, после чего гаснет.

Усовершенствованные балласты определяют эффект цикличности и прекращают попытки зажечь лампу по прошествии нескольких циклов. При сбое в подаче напряжения и повторной его подаче, балласт будет осуществлять новую серию попыток зажигания.

Хотя производитель может заявлять, что лампа рассчитана на несколько тысяч часов работы, излучаемый металлогалогеновой лампой световой поток в течение одного года может снизиться на 30 %. В колбе электрической дуги происходят некоторые явления, которые в значительной степени влияют на величину светового потока, выдаваемого лампой: оседание частиц электрода на стенке внутренней колбы, во время горения изменяется химический состав электрической дуги, плавленый кварц кристаллизируется и становится неспособен пропускать свет и т. д. При каждом зажигании металлогалогеновой лампы происходит испарение вольфрамового покрытия электродов лампы, которое оседая на стенках внутренней колбы приводит к ее потемнению. На рисунке показаны новая лампа (слева) и лампа после 1 года использования (справа).

Потемнение стенок внутренней колбы вызывает изменения в спектре излучаемого лампой света, понижая цветовую температуру горения, выражаемую в кельвинах. Часто можно услышать об «изменении спектра», что является результатом снижения светового излучения на разных длинах волн. Менее явно это снижение проявляется на коротких длинах волн, то есть ближе к синему концу спектра.



Wikimedia Foundation. 2010.

dic.academic.ru

Галоидная лампа — Большая Энциклопедия Нефти и Газа, статья, страница 3

Галоидная лампа

Cтраница 3

НВ), газонаполненные биспиральные ( НБ), биспираль-ные с криптоноксеноновым наполнением ( НБК), зеркальные с диффузным отражающим слоем и др. Все большее распространение получают лампы накаливания с йодным циклом — галоидные лампы ( МП), которые имеют лучший спектральный состав света и хорошие экономические характеристики. Эти лампы превращают в световой поток лишь около 5 % потребляемой энергии испускают непрерывный поток излучения и имеют срок службы до 1000 часов.  [32]

Затем приоткрывают и тут же снова закрывают жидкостный вентиль на ресивере, впуская фреон в систему и повышая в ней давление. Галоидной лампой предварительно и с помощью электронного течеискателя окончательно ищут утечки фреона. Следует тщательно проконтролировать герме-шчность соединений у испарителя, терморегулирующе-го вентиля и у запорных вентилей.  [33]

В последние годы все большее распространение получают галоидные лампы — лампы накаливания с йодным циклом. Спектр излучения галоидной лампы более близок к естественному.  [34]

Подсчетом пузырьков воздуха, проходящих через слой жидкости по заранее сделанной калибровке, может быть количественно оценена утечка из газопровода. Место утечки обнаруживается галоидной лампой, которая загорается ярким зелено-голубым светом при наличии галоидосодер-жащих соединении в воздухе. При использовании галоидной лампы в ресивер вводят СН3С1; СС14 или другие соединения, содержащие Cl, F, В г или J, пары которых проникают в воздух, нагнетаемый в испытуемый газопровод. Отыскание мест утечек производится галоидной лампой при ее перемещении вдоль трассы испытываемого газопровода. Применение этой лампы возможно лишь при условии испытания газопроводов воздухом; при испытании горючим газом ее применение исключается.  [35]

Запорные вентили агрегата ( всасывающий у агрегата и жидкостной на ресивере) открывают полностью, вращая шпиндель против часовой стрелки до упора; затем его вращают на пол-оборота по часовой стрелке, чтобы соединить полость трубки машины с манометром у вентиля. После этого с помощью галоидной лампы проверяют герметичность всех соединений машины.  [36]

Утечки фреона в системе должны отсутствовать. Для определения утечек фреона применяют галоидные лампы и галоидные течеискатели.  [37]

Затем систему испытывают парами фреона. Плотность соединений проверяют электронным течеяскателем или галоидной лампой.  [38]

Обнаружению утечки фреона придают особое значение, так как она может явиться причиной поражения обслуживающего персонала или пожара. Для определения места утечки фреона используют галоидные электронные течеис-катели или галоидные лампы.  [39]

Утечку фреона через неплотности определяют с помощью галоидного течеискателя или галоидной лампы: при наличии в засасываемом воздухе паров фреона пары спирта окрашиваются в зеленый цвет, а при отсутствии — горят бесцветным пламенем.  [40]

Затем открывают жидкостной вентиль на ресивере или конденсаторе, чтобы парами фреона создать в испытываемой системе давление 0 2 — 0 3 ати и вытеснить воздух. При повышенном давлении в системе проверяют все соединения на плотность при помощи галоидной лампы или путем обмыливания.  [42]

РКС надо систем этически проверять. Во фреоновых системах особое внимание уделяют герметичности подсоединения прибора и его сильфонов, что проверяют галоидной лампой либо обмыливанием мест соединения. Правильность настройки шкалы, отсутствие вибрации и пульсаций необходимо проверять ежесменно. В процессе эксплуатации нужно избегать повышения давления, действующего на сильфоны, так как от перегрузок изменяются характеристики пружин прибора. В случае повышения давления следует проверить, соответствуют ли показания шкалы срабатыванию контактов прибора. В нормальных условиях эксплуатации правильность срабатывания контактной группы проверяют каждые два-три месяца. При этом контролируют также качество контактной группы, электрических соединений и заземления.  [43]

При встраивании холодильных агрегатов в охлаждаемое оборудование такие испытания и зарядку агентом проводят на заводе-изготовителе оборудования. На месте монтажа проверяют манометром наличие избыточного давления фреона в стороне низкого давления системы и при давлении фреона в системе не ниже 400 кПа ( — 4 кгс / см2) проверяют галоидной лампой отсутствие нарушений герметичности во время транспортировки.  [44]

Лампу следует заправлять спиртом в помещении, где гарантировано отсутствие фреона или других газов, содержащих галоиды. Нельзя допускать перекаливания медной насадки горелки, так как это приводит к окислению меди с окрашиванием пламени. Галоидная лампа, пламя которой на чистом воздухе окрашено, для обследования мест утечек непригодна.  [45]

Страницы:      1    2    3    4

www.ngpedia.ru

📌 Металлогалоидная лампа — это… 🎓 Что такое Металлогалоидная лампа?

Металлогалоге́новые ла́мпы относятся к газоразрядным лампам и обеспечивают высокую для своих размеров светоотдачу. Металлогалогеновые лампы являются компактными, мощными и эффективными источниками света. Изобретенные в конце 60-х годов ХХ века для промышленного использования, сегодня металлогалогеновые лампы имеют множество типоразмеров и конфигураций, предназначенных для коммерческого и домашнего использования. Как и большинство других газоразрядных ламп, данный тип ламп работает при условиях высокого давления и температуры заключенных в них паров и требует для безопасной работы специальных устройств. Они также могут считаться «точечными» источниками света, по причине чего при их использовании могут применяться рефлекторные светильники, концентрирующие световой поток.

Применение

Металлогалогеновые лампы используются как для обычного промышленного освещения, так и в очень специфических областях, где требуется применение ультрафиолетового излучения или света голубого диапазона спектра. Часто данный тип ламп используется для внутреннего освещения теплиц, цветников и т. д., так как лампы обеспечивают спектр и цветовую температуру свечения, благоприятствующие росту растений. Довольно часто эти лампы используются для освещения спортивных сооружений и соревнований. Металлогалогеновые лампы в достаточной степени популярны у аквариумистов, занимающихся выращиванием коралловых рифов, нуждающихся для своего роста в источнике света большой яркости. Широкое распространение данные лампы получили при использовании новейших профессиональных световых установок, таких как интеллектуальные светильники. При использовании в данных системах металлогалогеновые лампы известны под аббревиатурой MSD-лампы, и в большинстве случаев их мощность составляет 150, 250, 400 и 1200 Вт.

Функционирование

Как и другие газоразрядные лампы, такие как очень похожие на них ртутные лампы, металлогалогеновые лампы излучают свет, получаемый при прохождении электрической дуги через смесь газов. В металлогалогеновой лампе компактная колба для дуги содержит находящуюся под высоким давлением смесь аргона, ртути и большого количества солей-галогенидов (галоидов) различных металлов. Состав соляной смеси непосредственно влияет на спектр излучаемого света, включая цветовую температуру свечения и степень цветопередачи (добавляя свету голубой или красный оттенок). Инертный газ аргон легко ионизируется, что облегчает задачу создания электрической дуги, протекающей между двух электродов, при первой подаче напряжения на лампу. Затем тепло, созданное зажёгшейся аргоновой дугой, превращает в пар ртуть и галоидные соли, которые начинают излучать свет при возрастании температуры и давления. Обычные условия нормальной работы, создающиеся внутри колбы при горении электрической дуги, следующие:

давление — 4,8 — 6,2 кг/см²,
температура — 1090 °C.

Как и все другие газоразрядные лампы, металлогалогеновые лампы требуют применения вспомогательного оборудования для обеспечения необходимого напряжения зажигания и рабочего напряжения, а также для регулировки значения тока, протекающего через лампу.

Около 24 % энергии, производимой металлогалогеновой лампой, расходуется на излучение света (65-115 лм/Вт), что делает её по этому параметру более эффективной, чем люминесцентные лампы, и значительно более эффективной, чем лампы накаливания.

Устройство

Металогалогеновые лампы имеют две базовые конфигурации: лампы с внутренней оболочкой и без нее. Обычно лампы, имеющие внутренние оболочку, имеют односторонний винтовой цоколь, вкручивающийся в патрон светильника, в то время как лампы без внутренней оболочки имеют двусторонний цоколь, который необходимо вставлять в патрон.

Металлогалогеновая лампа с внутренней оболочкой включает в себя следующие основные компоненты. Она имеет металлический цоколь, обеспечивающий электрическое соединение. Наружная стеклянная оболочка (или стеклянная колба), изготовленная из боросиликатного стекла, необходима для защиты внутренних компонентов лампы, а также для поглощения ультрафиолетового излучения, создаваемого содержащимися во внутренней колбе парами ртути. Боросиликатное стекло обеспечивает благоприятный для внутренней колбы температурный режим. Наружная оболочка заполняется инертной средой, предотвращающей окисление компонентов внутренней колбы.

Внутри наружной оболочки крепления и стальные проводники держат внутреннюю колбу электрической дуги, изготовленную из плавленого кварца, с введенными туда вольфрамовыми электродами. Именно внутри этой колбы и создается световое излучение. Кроме паров ртути, лампа содержит иодиды, а иногда бромиды различных металлов, таких как натрий, таллий, индий, скандий и диспрозий, а также инертный газ. Состав используемых металлов непосредственно влияет на цветовой спектр лампы.

Многие металлогалогеновые лампы вместо кварцевой внутренней колбы, используемой и в ртутных лампах, имеют керамическую внутреннюю колбу, похожую на колбу натриевых ламп высокого давления. Их называют металлогалогеновыми лампами с керамической горелкой. Металлокерамические лампы могут выдерживать большие по сравнению с кварцевыми температуры, создаваемые внутри колбы электрической дуги, а также по общему мнению лучше сохраняют цветовую температуру излучаемого света в течение всего своего срока службы.

Некоторые лампы имеют люминофорное покрытие на внутренней стороне наружной стеклянной колбы, что улучшает характеристики излучаемого ими спектра, а также служит для рассеивания света.

Пуско-регулирующая аппаратура (ПРА)

Условия, при которых зажигаются металлогалогеновые лампы, очень важны, поскольку они напрямую влияют на тип балласта, используемого с конкретным типом лампы

Металлогалогеновые лампы требуют балластного сопротивления для регулирования величины тока, протекающего через дугу, и подачи корректного напряжения на электроды, создающие дугу. Стандарты ANSI (American National Standards Institute) для систем «балласт-лампа» содержат значения всех параметров для всех компонентов металлогалогеновых ламп (за исключением некоторых новейших продуктов).

В настоящее время с металлогалогеновыми лампами может использоваться лишь небольшое число электронных ПРА. Преимуществом этих балластов является возможность более точной регулировки подаваемого на лампы напряжения, что обеспечивает более устойчивый спектр и увеличивает срок службы лампы. В некоторых случаях утверждается, что электронные балласты увеличивают КПД ламп (напр. снижают потребление электроэнергии). Однако, за несколькими исключениями, работа на высоких частотах напряжения не увеличивает эффективность этих ламп, также как и в случае с высокомощными и сверхвысокомощными люминесцентными лампами.

Цветовая температура горения

Первоначально металлогалогеновые лампы использовались вместо ртутных ламп в тех местах, где необходимо было создать свет, по своим характеристикам приближающийся к естественному, по причине того, что данные лампы излучают белый свет (ртутные лампы излучают свет с большой примесью синего цвета). Однако в настоящее время различие между спектрами данных типов ламп не столь значительно. Некоторые металлогалогеновые лампы могут излучать очень чистый белый свет, имеющий индекс цветопередачи в районе 80.

С созданием специальных смесей галоидных солей, металлогалогеновые лампы способны излучать свет с относительной температурой горения в диапазоне от 3000 К (жёлтый свет) до 20 000 К (синий свет). Некоторые виды специальных ламп были созданы для излучения спектра, необходимого для растений (используются в теплицах, парниках и т. д) или животных (используются в освещении аквариумов). Однако следует учитывать то обстоятельство, что вследствие присутствия допусков и стандартных отклонений при фабричном производстве ламп, цветовые характеристики ламп не могут быть указаны со 100 % точностью. Более того, по стандартам ANSI цветовые характеристики металлогалогеновых ламп измеряются после 100 часов их горения (т. н. выдержка). Поэтому цветовые характеристики данных ламп не будут соответствовать заявленным в спецификации до тех пор, пока лампа не будет подвергнута данной выдержке.

Наиболее сильные расхождения с заявленными спецификационными данными имеют лампы с технологией пуска «предварительный прогрев» (±300 К). Выпущенные по новейшей технологии «импульсного старта» лампы улучшили соответствие заявленным характеристикам, вследствие чего расхождение составляет от 100 до 200 К. На цветовую температуру горения ламп могут влиять также электрические характеристики питающей сети, а также вследствие отклонений в самих лампах. В том случае, если подaваемое на лампу питание имеет недостаточную мощность, она будет иметь меньшую физическую температуру и её свет будет «холодным» (с большей примесью синего цвета, что будет делать их очень сходными с ртутными лампами). Данное явление происходит по причине того, что дуга с недостаточно высокой температурой не сможет полностью испарить и ионизировать галоидные соли, которые и придают свету лампы тёплый оттенок (жёлтые и красные цвета), из-за чего в спектре лампы будет доминировать спектр легче ионизирующейся ртути. Это же явление наблюдается также во время прогрева лампы, когда колба дуги еще не достигла рабочей температуры и галоидные соли ионизировались не полностью.

Для ламп, запитанных от чрезмерно высокого напряжения, верна обратная картина, но такая ситуация является более опасной, вследствие возможности взрыва внутренней колбы из-за её перегрева и возникновения в ней избыточного давления. Кроме того, при использовании металлогалогеновых ламп их цветовые характеристики часто меняются с течением времени. В больших осветительных установках с использованием металлогалогеновых ламп часто все лампы существенно различаются по цветовым характеристикам.

Пуск и прогрев

Для пуска металлогалогеновой лампы используются два метода: «метод пуска с использованием предварительного прогрева» (стандартный) и «импульсный метод пуска».

Металлогалогеновые лампы с пуском методом предварительного прогрева содержат специальный «пусковой» электрод внутри колбы лампы для создания электрической дуги при первом ее зажигании (что сопровождается небольшой вспышкой при первом включении). На данный электрод балластом подаётся ток высокого напряжения, что влечёт за собой возникновение электрической дуги между ним и рабочим электродом, находящимся на этой же стороне внутренней колбы. Как только параметры излучаемого света достигают своих нормальных значений, биметаллический выключатель отсекает подачу тока на стартовый электрод, что прерывает стартовую дугу.

Металлогалогеновые лампы с импульсным зажиганием не требуют пускового электрода, и вместо него используют специальное пусковое устройство, называемое зажигающим модулем (игнитором), создающее импульс высокого напряжения (обычно от 3 до 5 кВ), подаваемый непосредственно на рабочие электроды. Отсутствие пускового электрода и биметаллического переключателя сокращает площадь пайки на конце колбы дуги, что позволяет увеличить давление находящейся в ней смеси паров, а также уменьшить потери тепла. Однако использование для пуска лампы зажигающего электрода отрицательно сказывается на напыленном вольфрамовом покрытии электродов, так как при импульсном пуске они нагреваются быстрее, сокращая, таким образом, время прогрева лампы.

Металлогалогеновая лампа в холодном состоянии не может немедленно начать работать с полной световой отдачей по причине того, что температура и давление паров во внутренней камере достигают рабочего уровня по прошествии некоторого времени. Создание первичной аргоновой дуги иногда требует нескольких секунд, а период прогрева может длиться до 5 мин (в зависимости от типа лампы). В течение этого времени излучаемый лампой спектр не будет однородным по своему цветовому составу до тех пор, пока все галоидные соли металлов не перейдут в парообразное состояние.

При сбое в подаче напряжения, даже коротком, дуга в лампе гаснет, а высокое давление паров, образующееся в горячей внутренней колбе, препятствует повторному зажиганию дуги; перед повторным зажиганием лампы ее необходимо охлаждать в течение примерно 5-10 минут. В некоторых осветительных системах, где длительный перерыв освещения может вызвать остановку производства или влиять на безопасность, данное обстоятельство является основным поводом для беспокойства. Небольшое количество металлогалогеновых ламп изготовлены с возможностью «немедленного зажигания» дуги, и имеют балласты и цоколи, сконструированные с расчетом выдерживать 30-кВ импульс повторного зажигания дуги, подаваемый отдельной анодной шиной.

Типы и их обозначения

Обычные металлогалогеновые лампы, как правило, имеют номинальную мощность в 70, 100, 150, 175, 250, 400 и 1000 Вт.

Как уже говорилось выше, металлогалогеновые лампы могут иметь односторонний либо двусторонний цоколь. Производители, как правило, указывают это в своих каталогах при помощи условных обозначений. Односторонний цоколь обозначается аббревиатурой SE (single-ended), а двусторонний, соответственно, аббревиатурой DE (double-ended). Лампы с односторонним цоколем, как правило, вкручиваются в патрон при помощи имеющейся на цоколе резьбы (имеют так называемый цоколь Эдисона). Лампы с двусторонним цоколем необходимо вставлять в патроны, расположенные по обе стороны используемого светильника.

Металлогалогеновые лампы чувствительны к тому положению, в котором они установлены, по причине изменения формы дуги во внутренней колбе. Лампы рассчитаны только на работу в определенной ориентации. Однако лампы, помеченные маркировкой «universal», могут работать в любом положении, хотя при работе их не в вертикальном положении продолжительность срока службы и интенсивность излучаемого света будут снижаться. Для получения наилучших характеристик при эксплуатации лампы в том случае, если её ориентация известна заранее, необходимо выбирать не универсальную, а соответствующую данной позиции лампу.

Для обозначения рекомендованной ориентации лампы, в которой она должна работать, используются различные коды (напр., U = universal (универсальная), BH = base horizontal (горизонтальная), BUD = Base up/down (вертикальная) и т. д.). При использовании ламп в горизонтальной позиции лучше всего направлять отпаечный носик внутренней колбы (т. н. ниппель) вверх.

Металл-галогеноидная лампа Osram

Для того, чтобы создать общеупотребительную систему обозначения различных типов ламп и позволить находить аналоги среди продукции разных производителей, ANSI разработал свою систему обозначения ламп. В этой системе обозначение металлогалогеновых ламп начинается с буквы «M», за которой следует цифровая кодировка, обозначающая электрические характеристики лампы, а также соответствующий ей тип балласта (для обозначения ртутных разрядных ламп используется литера «H», а для обозначения натриевых ламп — литера «S»). После цифровой кодировки следуют две буквы, обозначающие размер лампы, ее форму, а также тип покрытия и т. д., за исключением цвета. После данного обозначения производитель может по своему выбору добавить какие-либо цифровые или буквенные коды для отображения информации, не отображаемой системой обозначений ANSI, такой как мощность лампы и ее цвет. Для выбора балласта важна только литера «M» и следующее за ним цифровая кодировка. Например, кодировка M59-PJ-400 в системе ANSI обозначает лампу, работающую только с балластами типа М59. Ламп европейских производителей выпускаются с использованием европейских стандартов, которые в некоторых случаях незначительно отличаются от стандартов ANSI.

Другим обозначением, часто встречающимся при выборе металлогалогеновых ламп, является аббревиатура HQI. Данная аббревиатура является торговой маркой фирмы

Цоколи ламп

Наболее употребительным цоколем металлогалогеновых ламп является односторонний винтовой цоколь, вкручивающийся в патрон светильника. Размеры цоколя и резьбы также обозначаются кодом, хотя наиболее часто для их обозначения используются специфические наименования. Например, цоколь Е39 общеупотребительно называют «могулом» (mogul base). Европейские лампы также имеют цоколь типа «могул», но по размерам он немного отличается от цоколя Е39 и называется Е40. Отличия этих цоколей совсем незначительны, поэтому лампы с цоколем Е40 вполне устойчиво работают с патронами под цоколь Е39, используемый в США. В 70 и 150-Вт лампах с двусторонним цоколем используется цоколь RSC (RX7s), а в 250-Вт лампах — цоколь Fc2.

Для подачи напряжения на лампы с винтовым цоколем используют два провода. Один из них припаян или приварен к центровому контакту лампы, а другой припаян или приварен к верхней кромке стакана цоколя.

Лампы с керамическими цоколями имеют внутренние провода, приваренные либо к внутренним серебряным контактам, либо к наружным подводящим проводам.

Колбы

Обозначение колб состоит из буквы/букв, указывающих на их форму, и цифрового кода, обозначающего в восьмых частях дюйма максимально возможный диаметр колбы. Например, маркировка E17 обозначает, что лампа имеет эллипсоидальную форму с максимальным диаметром ¹⁷/₈ или 2¹/₈ дюйма.

Буквенные обозначения колб: BT (Bulbous Tubular) — бульбовидно-трубчатая, E или ED (Ellipsoidal) — эллипсоидальная, ET (Ellipsoidal Tubular) — эллипсоидно-трубчатая, PAR (Parabolic) — параболическая, R (Reflector) — рефлекторная, T (Tubular) — трубчатая.

Выход из строя

Конец срока службы металлогалогеновых ламп сопровождается эффектом, называемом цикличностью. Эти лампы могут зажигаться от относительно низкого напряжения, но как только они нагреваются в процессе работы, внутренне давление в колбе дуги возрастает и для поддержания дугового разряда требуется все большее и большее напряжение. При старении лампы значение напряжения, необходимое для поддержания горения лампы, постепенно возрастает до значений, превышающих величину напряжения, выдаваемого ПРА. При наступлении этого момента дуга исчезает и лампа перестает светить. Постепенно с угасанием дуги лампа снова охлаждается, а давление паров в колбе дуги понижается, после чего балласт снова имеет возможность зажечь дугу. Данный эффект заключается в том, что периодически лампа горит в течение некоторого времени, после чего гаснет.

Усовершенствованные балласты определяют эффект цикличности и прекращают попытки зажечь лампу по прошествии нескольких циклов. При сбое в подаче напряжения и повторной его подаче, балласт будет осуществлять новую серию попыток зажигания.

Хотя производитель может заявлять, что лампа рассчитана на несколько тысяч часов работы, излучаемый металлогалогеновой лампой световой поток в течение одного года может снизиться на 30 %. В колбе электрической дуги происходят некоторые явления, которые в значительной степени влияют на величину светового потока, выдаваемого лампой: оседание частиц электрода на стенке внутренней колбы, во время горения изменяется химический состав электрической дуги, плавленый кварц кристаллизируется и становится неспособен пропускать свет и т. д. При каждом зажигании металлогалогеновой лампы происходит испарение вольфрамового покрытия электродов лампы, которое оседая на стенках внутренней колбы приводит к ее потемнению. На рисунке показаны новая лампа (слева) и лампа после 1 года использования (справа).

Потемнение стенок внутренней колбы вызывает изменения в спектре излучаемого лампой света, понижая цветовую температуру горения, выражаемую в кельвинах. Часто можно услышать об «изменении спектра», что является результатом снижения светового излучения на разных длинах волн. Менее явно это снижение проявляется на коротких длинах волн, то есть ближе к синему концу спектра.



Wikimedia Foundation. 2010.

dic.academic.ru

Галоидная лампа — Большая Энциклопедия Нефти и Газа, статья, страница 2

Галоидная лампа

Cтраница 2

Для производственных холодильных установок наиболее приемлемыми течеискателями являются спиртовые и пропановые галоидные лампы, у которых меняется цвет пламени, если в воздухе содержится фреон.  [17]

После монтажа проверяют герметичность подсоединения прибора и его сильфонов галоидной лампой при наличии фреона или мыльной эмульсии. Проверяют соответствие показаний шкалы прибора срабатыванию контактов.  [18]

Более совершенными способами обнаруживания утечек фреона является проверка соединений галоидной лампой или галоидным электронным течеискателем.  [19]

Для обнаружения утечек фреона рекомендуется применять электронные течеискатели; допускается временно использовать галоидные лампы. Добавлять в систему вещества с сильным запахом для определения мест утечки запрещается.  [20]

Устанавливают наличие следов масла на соединениях трубопроводов, свидетельствующих об утечке фреона; галоидной лампой проверяют герметичность всех соединений и устраняют утечки фреона подтягиванием соединений.  [21]

Утечки малой интенсивности обнаруживают с помощью галогенных течеискателей ( ГТИ-3, ВАГТИ-4 и ГТИ-6) и галоидных ламп.  [22]

Испытание на течь заключается в наполнении фреоном вакуумной установки или ее изолированной части и в обнаружении с помощью галоидной лампы следов фреона, выделяющегося из течи.  [23]

Если этого недостаточно, то в контур добавляют незначительное количество R12 или другого хладагента и поиск течей ведут с помощью галоидной лампы. Применение чувствительного галоидного течеискателя в отдельных случаях не дает возможности определить место утечек. Это случается, когда стенд находится в заглубленном, например подвальном, помещении небольшого объема или со слабой вентиляцией.  [24]

В течение всего процесса наполнения системы фреоном, начиная с первоначального впуска его в систему, проверяют ее на утечку фреона галоидной лампой или течеискателем и при выявлении неплотностей в соединениях немедленно устраняют их, приостанавливая при необходимости процесс наполнения.  [25]

После монтажа трубок проверяют герметичность мест соединений давлением воздуха или инертного газа, а во фреоновых системах — дополнительно фреоном с помощью галоидной лампы.  [26]

В течение всего процесса наполнения системы фреоном, начиная с первоначального впуска в систему, проверяют на утечку фреона течеискателем типа ГТИ или галоидной лампой и при выявлении неплотностей в соединениях немедленно устраняют их, приостанавливая при необходимости процесс наполнения. О заполнении системы хладагентом и маслом составляют акт.  [27]

Все соединения, сальники, сварные швы, предохранительные клапаны и вентили, соединяющие систему с атмосферой, проверяют на отсутствие утечек фреона с помощью галоидных ламп, а затем с помощью электронных течеискателей. При обнаружении неплотности в соединениях разрешается лишь незначительное подтягивание болтов или накидных гаек и сальников в целях устранения течи.  [28]

Выход агента через открытые дефектные соединения и поверхности определяют с помощью индикаторов: для обнаружения пропусков аммиака используют индикаторные бумажки, пропитанные фенолфталеином; пропусков фреона — галоидные лампы, течеискатели, водный раствор мыла.  [29]

После монтажа все соединения тщательно проверяют на герметичность — сначала инертным газом давлением 10 кгс / см2 ( 98 1 — 104 н / м2), затем фреоном с помощью галоидной лампы.  [30]

Страницы:      1    2    3    4

www.ngpedia.ru

их особенности и отличие от обычных ламп

Общие сведения.

Галогенные лампы представляют собой разновидность обыкновенных ламп накаливания, с одним существенным различием – если в обычных лампах основополагающим является высокая степень вакуума, то в галогенные вводится некоторое количество газа – паров брома или йода. В чем суть такого изменения? Принцип действия лампы накаливания заключается в нагреве вольфрамовой спирали электрическим током. В течении срока службы часть металла с поверхности спирали испаряется, что приводит к уменьшению толщины нити на некоторых участках и, как следствие, к увеличению сопротивления этих участков. Повышенное сопротивление приводит к увеличению температуры и, опять-таки, к повышению испарения. Данный процесс носит лавинообразный характер, что, в конечном итоге, приводит к перегоранию спирали. Кроме того, испарившийся металл оседает на внутренней поверхности колбы, вызывая ее потемнение и снижение светопропускной способности. Введение паров галогенов позволяет организовать, так называемый, галогенный цикл. В его основе лежит химическая реакция взаимодействия паров галогенов с испарившимся металлом. Данное соединение не устойчиво и при воздействии высокой температуры спирали разлагается на металл и галоген. Особенность такой реакции в том, что разложение происходит возле наиболее нагретых участков спирали, то есть там, где наименьшая толщина. Использование галогенного цикла позволяет значительно увеличить срок службы, повысить температуру спирали, что приводит к увеличению качества светового потока. Галогенные лампы имеют меньшие размеры по сравнению с лампами накаливания.

Особенности эксплуатации.

Поверхность колбы галогенной лампы имеет высокую температуру и выполняется из специального кварцевого стекла. В процессе эксплуатации не допускается касание поверхности стекла руками. Малейшие следы жира при высокой температуре сгорают, оставляя на поверхности почернение, что приводит к местному перегреву загрязненных участков и выходу галогенной лампы из строя. Для предотвращения этого, стеклянную колбу после установки требуется промыть спиртом, используя ткань, не оставляющую на поверхности частички ворса.
Высокая температура также ужесточает требования по пожарной безопасности.
Включение галогенных ламп совместно с диммером для регулировки яркости приводит к понижению их температуры. Это производит к нарушению работы галогенного цикла и осаждению металла на внутренней поверхности. Чтобы этого избежать, необходимо периодически включать лампу на полный накал в течении нескольких десятков минут.
Высокая светоотдача и небольшие габариты галогенных ламп позволяют их с успехом применять в автомобильных фарах.

Галогенные лампы на низкое напряжение.

Лампы выпускаются на различное напряжение питания. Использование низковольтных ламп (обычно 12 В) в качестве освещения, требует использования понижающих трансформаторов. Трансформатор для галогенных ламп может быть выполнен как традиционно, на металлическом сердечнике (электромагнитный трансформатор), так и с помощью радиоэлектронных элементов (электронный трансформатор). При выполнении требований по максимальной мощности электромагнитные трансформаторы имеют очень высокую надежность, но, вместе с тем, высокую массу, которая растет с увеличением мощности. От этого недостатка свободны электронные трансформаторы. Однако в случае некачественного выполнения они могут служить сильными источниками радиопомех. В любом случае трансформатор для галогенных ламп должен иметь некоторый запас по мощности.

Металлогалогенные лампы.

Совершенно иной принцип работы у металлогалогенных ламп. В этих лампах источником света является электрический разряд в среде газа. Металлогалогенные лампы (МГЛ) являются дальнейшим этапом развития газоразрядных ламп высокого давления. Они известны под названием ДРЛ (дуговая ртутная люминесцентная). Основой работы этих ламп является электрический разряд в парах ртути и инертного газа. Поскольку такой разряд дает в основном ультрафиолетовое излучение, внутренняя поверхность колбы покрыта слое люминофора, который преобразует ультрафиолетовое излучение в видимый свет. Используя различный состав покрытия, можно получать различные оттенки свечения.

Введение добавок в виде соединений различных металлов с галогенами, позволяет менять цветовые характеристики МГЛ не используя люминофоры. Также введение соединений галогенов позволяет практически полностью избавиться от такого недостатка ДРЛ, как затрудненное зажигание только что выключенной лампы, поскольку высокое давление нагретых паров ртути не дает возможности для возникновения разряда.
Как происходит розжиг МГЛ можно посмотреть на этом видео.

Конструкция МГЛ.

Основным отличием большинства типов металлогалогенных ламп от других типов является наличие двух стеклянных колб. Внешняя колба позволяет уменьшить зависимость от температуры окружающей среды, что важно для стабильности световых параметров МГЛ.

Особенности эксплуатации.

Поскольку холодные МГЛ содержат ртуть, то к ним предъявляются специфические требования по расположению в пространстве. Выпускаются МГЛ, предназначенные как для установки в вертикальном, так и горизонтальном положениях.
При несоблюдении указанных требованиях не гарантируется нормальная работоспособность МГЛ. Лампы, выполненные с двумя цоколями, широко применяются в прожекторах и допускают только горизонтальную установку. Некоторые разновидности МГЛ можно устанавливать в различных положениях.

Подключение МГЛ.

Особенности работы металлогалогенных ламп требуют применения специфической аппаратуры. Возникновение электрического разряда требует повышенного напряжения и, в тоже время, физика разряда в газовой среде имеют большую зависимость величины протекающего тока от питающего напряжения, что вынуждает использовать токоограничительные элементы. Аппаратура запуска и ограничения тока называется пуско-регулирующей аппаратурой – ПРА. Существуют как трансформаторные ПРА, основанные на электромагнитных трансформаторах с повышенным магнитным рассеиванием, так и электронные. Последние имеют значительно меньшие габариты и массу. Электронные блоки управления лампами должны строго соответствовать типу применяемых ламп.
Информация по МГЛ хорошо освещена на видео:

Области применения.

Повышенная светоотдача, эффективность и малые габариты позволяют применять металлогалогенные лампы в различной осветительной аппаратуре. В основной массе осветительных прожекторов применяются именно МГЛ.
Широко распространенные в настоящее время автомобильные ксеноновые фары также относятся к МГЛ. Наличие ксенона служит, в основном, для первоначального возникновения разряда. Далее, в процессе работы, разряд происходит в парах ртути и галогенов.

МГЛ довольно часто неправильно называются металлогалогеновыми. Такое название не соответствует языковым нормам. Также неправильным является название «металлогалоидные». Такое название иногда употребляется в результате прочтения англоязычного названия «metal halide lamp».

electry.ru

Металло-галоидная лампа Википедия

Металлогалоге́нная ла́мпа (МГЛ) — один из видов газоразрядных ламп (ГРЛ) высокого давления. Отличается от других ГРЛ тем, что для коррекции спектральной характеристики дугового разряда в парах ртути в горелку МГЛ дозируются специальные излучающие добавки (ИД), представляющие собой галогениды некоторых металлов.

Терминология

До середины 1970-х гг. в отечественной светотехнике применялся термин «металлогалоидная лампа», что было обусловлено наименованием химических элементов VII группы периодической системы — «галоиды». В химической номенклатуре было признано неправильным использование этого термина, поскольку «галоид» в буквальном переводе с греческого — «солеподобный», и в повсеместное употребление вошло слово «галоген» — буквально «солерод», указывающее на высокую химическую активность этих веществ и образование в реакциях с ними солей металлов. Поэтому в настоящее время применяется русскоязычный термин «металлогалогенная лампа», включённый в состав русской редакции Международного светотехнического словаря МКО. Использование словесных ка́лек с английского термина «metal halide lamp» («металлогалоидная», «металлогалидная») является недопустимым.

Применение

МГЛ — компактный, мощный и эффективный источник света (ИС), находящий широкое применение в осветительных и светосигнальных приборах различного назначения. Основные области применения: киносъёмочное освещение, утилитарное, декоративное и архитектурное наружное освещение, автомобильные фары^[1] (так называемые «ксеноновые» лампы для автомобильных фар на самом деле являются именно металлогалогенными), осветительные установки (ОУ) промышленных и общественных зданий, сценическое и студийное освещение, ОУ для освещения больших открытых пространств (железнодорожные станции, карьеры и т. п.), освещение спортивных объектов и др. В ОУ технологического назначения МГЛ могут использоваться как мощный источник видимого и ближнего ультрафиолетового излучения. Компактность светящегося тела МГЛ делает их весьма удобным ИС для световых приборов прожекторного типа с катоптрической и катадиоптрической оптикой.

Принцип действия

Светящимся телом МГЛ является плазма дугового электрического разряда высокого давления. В этом МГЛ схожа с другими типами РЛ. Основным элементом наполнения разрядной трубки (РТ) МГЛ является инертный газ (как правило, аргон Ar) и ртуть Hg. Помимо них в газовой среде наполнения присутствуют галогениды некоторых металлов (ИД), обычно иодид натрия и иодид скандия^[2]. В холодном состоянии ИД в виде тонкой плёнки конденсируются на стенках РТ. При высокой температуре дугового разряда происходит испарение этих соединений, диффузия паров в область столба дугового разряда и разложение на ионы. В результате ионизированные атомы металлов возбуждаются и создают оптическое излучение (ОИ).

Основной функцией инертного газа, наполняющего РТ МГЛ, как и в других ртутных РЛ, является буферная, иными словами, газ способствует протеканию электрического тока через РТ при низкой её температуре, то есть в то время, когда большая часть ртути и, тем более, ИД, находятся ещё в жидкой или твёрдой фазе, и парциальное давление их весьма мало. По мере прогрева РТ током происходит испарение ртути и ИД, в связи с этим существенно изменяются как электрические, так и световые параметры лампы — электрическое сопротивление РТ, световой поток и спектр излучения.

Выбор ИД производится таким образом, чтобы заполнить имеющиеся в спектре излучения ртути «провалы» с целью получения необходимого спектра лампы. Так, в МГЛ, используемых для целей общего и местного освещения, необходимо компенсировать недостаток красного и жёлтого света в спектре ртути. В цветных МГЛ необходимо повысить выход излучения в заданном узком спектральном диапазоне. Для МГЛ, используемых в фотохимических или фотофизических процессах, как правило, необходимо повысить интенсивность излучения в ближней ультрафиолетовой области (УФ-A) и непосредственно примыкающей к ней области видимого ОИ (фиолетовой). Сам принцип действия МГЛ был предложен в 1911 г. Ч. Штейнмецом, хотя, проводя исторические аналогии, можно увидеть аналогию и в устройстве «ауэровских колпачков», применявшихся для повышения световой отдачи керосиновых и газовых источников света (ИС).

Как и другие виды РЛ, МГЛ нуждаются в применении специальных устройств для инициирования разряда. В качестве них применяют либо вспомогательные (зажигающие) электроды, в общем аналогичные по конструкции электродам ламп ДРЛ, либо предварительный подогрев одного из электродов до температуры термоэлектронной эмиссии, либо внешние импульсные зажигающие устройства (ИЗУ). Согласование параметров (вольтамперных характеристик, ВАХ) источника электропитания и лампы производится с помощью пускорегулирующего аппарата (ПРА), в обиходе называемого балластом.

Как правило, в качестве ПРА используется дроссель, иногда — повышающий трансформатор с повышенным магнитным рассеянием, обеспечивающим падающий характер его внешней ВАХ. В последнем случае зажигание разряда в МГЛ происходит под воздействием высокого напряжения холостого хода трансформатора без использования каких-либо иных зажигающих устройств. Возможность широкого варьирования спектральных и электрических характеристик МГЛ, широкий диапазон мощностей и высокая световая отдача способствуют всё более широкому распространению их в различных осветительных установках. МГЛ является одним из наиболее перспективных заменителей ламп ДРЛ, а за счёт более благоприятного для восприятия человеком спектра излучения — и натриевых РЛВД (НЛВД).

Конструкция

Основой МГЛ является РТ (горелка), обычно изготавливаемая из кварцевого стекла. В последние годы всё более широкое распространение получают МГЛ с РТ из специальной керамики. Преимуществом керамических горелок является их более высокая термостойкость.

В большинстве конструкций МГЛ горелка помещается во внешнюю колбу, играющую двоякую роль. Во-первых, внешняя колба обеспечивает нормальный тепловой режим РТ, уменьшая её теплопотери. Во-вторых, стекло колбы выполняет функции светофильтра, сильно обрезающего жёсткое УФ излучение горелки. Для изготовления внешних колб МГЛ используется боросиликатное стекло, механически и термически устойчивое, относящееся по температурному коэффициенту линейного расширения (ТКЛР) к группе вольфрамовых стёкол.

МГЛ, предназначенные для использования в технологических процессах, как правило, внешней колбы не имеют, что обусловлено необходимостью эффективного использования их УФ излучения. С целью уменьшения озонообразования иногда для таких МГЛ используют безозонное кварцевое стекло, значительно ослабляющее выход резонансной линии ртути 185 нм.

МГЛ могут изготавливаться в одно- и двухцокольном (софитном) исполнении (последние предназначены для работы только в горизонтальном положении). Номенклатура используемых цоколей чрезвычайно широка и постоянно расширяется в связи с разработкой новых моделей ламп, предназначенных для специфических условий применения. Некоторые модели ламп, в основном, предназначенные для замены ламп типа ДРЛ, имеют на внутренней стороне внешней колбы слой люминофора.

Для облегчения зажигания МГЛ в некоторых конструкциях РТ предусматривается установка одного или двух вспомогательных (зажигающих) электродов — аналогично конструкции ламп типа ДРЛ. Однако использование такого метода в МГЛ затруднено по ряду причин, обусловленным особенностями химического состава наполнения РТ. Как правило, в МГЛ, оснащённых зажигающим электродом, питание последнего отключается с помощью термоконтакта после зажигания в горелке основного разряда и её прогрева. Более широко применяется зажигание МГЛ с помощью ИЗУ.

Схемы включения в электрическую сеть

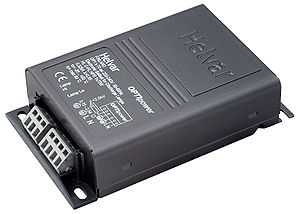

ПРА компании Helvar Электронные ПРА компании Helvar

Резкая зависимость тока МГЛ от напряжения на ней требует включения последовательно с лампой токоограничивающего элемента (ПРА). Большинство МГЛ предназначены для работы с серийными ПРА ламп ДРЛ соответствующей мощности (при отсутствии в колбе лампы специальных зажигающих устройств в таких схемах требуется установка ИЗУ). Существуют МГЛ для работы с ПРА как ДРЛ, так и ДНаТ. Также имеются ПРА специальных конструкций с повышающими автотрансформаторами или трансформаторами с повышенным магнитным рассеянием или со встроенным ИЗУ, совмещающие функции ограничения тока и стартового поджига лампы.

Процесс прогрева и выхода МГЛ в рабочий режим сопровождается значительными изменениями тока лампы и напряжения на ней, причём к конструкции ПРА и ИЗУ предъявляются особые требования, существенно отличающиеся^{[источник не указан 3097 дней]} от требований к ПРА для ДРЛ и натриевых ламп высокого давления. Испарение ИД в процессе прогрева МГЛ делает вероятным погасание лампы из-за недостаточно высокого напряжения на ней.

Крайне опасным для МГЛ является акустический резонанс (АР), возникающий при питании лампы переменным током некоторой частоты (в акустическом диапазоне). Причина возникновения АР заключается в том, что при изменении направления протекания тока, дуга гаснет и, при нарастании напряжения, загорается вновь. При этом, из-за резкого изменения давления в области разряда, возникает акустическая волна, которая отражается от стенок горелки. При некотором значении частоты, возникает явление резонанса. Частота АР зависит от геометрических размеров горелки лампы и скорости звука в ней (то есть от давления в данный момент). Последствиями акустического резонанса являются нестабильность горения лампы, самопроизвольное погасание и, в худшем случае, физическое разрушение горелки. Это явление затрудняет проектирование высокочастотных электронных ПРА для МГЛ. В качестве одного из методов борьбы с АР используется модуляция частоты случайным сигналом. Для ламп малой мощности успешно применяется питание выпрямленным (пульсирующим) током.

Кратковременные перебои в электроснабжении вызывают погасание МГЛ. К такому же исходу может привести сильная вибрация, особенно опасная для ламп с длинной дугой, работающих в горизонтальном положении. Для повторного зажигания МГЛ должна остыть, чтобы давление паров в ней, и, соответственно, напряжение пробоя РТ, снизились. Для освещения особо ответственных объектов, где перебои недопустимы, применяются ПРА быстрого перезажигания. В них зажигание горячей МГЛ достигается за счёт подачи более мощных зажигающих импульсов с амплитудой до 30 — 60 кВ. Такой режим существенно ускоряет разрушение электродов ламп, к тому же требует применения более мощной изоляции токоведущих частей, а потому используется редко.

Цветовая температура горения

Первоначально МГЛ использовались вместо ртутных ламп в тех местах, где необходимо было создать свет, по своим характеристикам приближающийся к естественному, по причине того, что данные лампы излучают белый свет (ртутные лампы излучают свет с большой примесью синего света). Однако в настоящее время различие между спектрами данных типов ламп не столь значительно. Некоторые металлогалогеновые лампы могут излучать очень чистый белый дневной свет, имеющий индекс цветопередачи более 90.

МГЛ способны излучать свет с цветовой температурой в диапазоне от 2500 К (жёлтый свет) до 20 000 К (синий свет). Некоторые виды специальных ламп были созданы для излучения спектра, необходимого для растений (используются в теплицах, парниках и т. д) или животных (используются в освещении аквариумов). Однако следует учитывать то обстоятельство, что вследствие присутствия допусков и стандартных отклонений при фабричном производстве ламп, цветовые характеристики ламп не могут быть указаны со 100 % точностью. Более того, по стандартам ANSI цветовые характеристики металлогалогеновых ламп измеряются после 100 часов их горения (т. н. выдержка). Поэтому цветовые характеристики данных ламп не будут соответствовать заявленным в спецификации до тех пор, пока лампа не будет подвергнута данной выдержке.

Наиболее сильные расхождения с заявленными спецификационными данными имеют лампы с технологией пуска «предварительный прогрев» (±300 К). Выпущенные по новейшей технологии «импульсного старта» лампы улучшили соответствие заявленным характеристикам, вследствие чего расхождение составляет от 100 до 200 К. На цветовую температуру горения ламп могут влиять также электрические характеристики питающей сети, а также вследствие отклонений в самих лампах. В том случае, если подаваемое на лампу питание имеет недостаточную мощность, она будет иметь меньшую физическую температуру и её свет будет «холодным» (с большей примесью синего света, что будет делать их очень сходными с ртутными лампами). Данное явление происходит по причине того, что дуга с недостаточно высокой температурой не сможет полностью испарить и ионизировать ИД, которые и придают свету лампы тёплый оттенок (жёлтые и красные цвета), из-за чего в спектре лампы будет доминировать спектр легче ионизирующейся ртути. Это же явление наблюдается также во время прогрева лампы, когда колба лампы еще не достигла рабочей температуры и ИД ионизировались не полностью.

Для ламп, запитанных от чрезмерно высокого напряжения, верна обратная картина, но такая ситуация является более опасной, вследствие возможности взрыва внутренней колбы из-за её перегрева и возникновения в ней избыточного давления. Кроме того, при использовании металлогалогеновых ламп их цветовые характеристики часто меняются с течением времени. В больших осветительных установках с использованием металлогалогеновых ламп часто все лампы существенно различаются по цветовым характеристикам.

Типы и их обозначения

Диапазон мощностей МГЛ начинается от десятков ватт и достигает 10 — 20 кВт. Наиболее массовыми являются лампы, используемые в ОУ наружного освещения (одноцокольные 70, 150, 250, 400, 1000, 2000 Вт и софитные 70 и 150 Вт).

Одноцокольные лампы обозначается аббревиатурой SE (single-ended), а двусторонний, соответственно, аббревиатурой DE (double-ended). Лампы с односторонним цоколем, как правило, вкручиваются в патрон при помощи имеющейся на цоколе резьбы (имеют так называемый цоколь Эдисона). Лампы с двусторонним цоколем необходимо вставлять в патроны, расположенные по обе стороны используемого светильника.

Конвекционные потоки металлогалогенидов в плазме дуги МГЛ зависят от направления силы тяжести и существенно влияют на распределение потока энергии, выходящей из горелки МГЛ. ^[3][4] Поэтому металлогалогеновые лампы чувствительны к тому положению, в котором они установлены. Лампы рассчитаны только на работу в определенной ориентации. Однако лампы, помеченные маркировкой «universal», могут работать в любом положении, хотя при работе их не в вертикальном положении продолжительность срока службы и интенсивность излучаемого света будут снижаться. Для получения наилучших характеристик при эксплуатации лампы в том случае, если её ориентация известна заранее, необходимо выбирать не универсальную, а соответствующую данной позиции лампу.

Для обозначения рекомендованной ориентации лампы, в которой она должна работать, используются различные коды (напр., U = universal (универсальная), BH = base horizontal (горизонтальная), BUD = Base up/down (вертикальная) и т. д.). При использовании ламп в горизонтальной позиции лучше всего направлять отпаечный носик внутренней колбы (т. н. ниппель) вверх.

МГЛ компании Osram

В системе ANSI обозначение МГЛ начинается с буквы «M», за которой следует цифровая кодировка, обозначающая электрические характеристики лампы, а также соответствующий ей тип балласта (для обозначения ртутных разрядных ламп используется литера «H», а для обозначения натриевых ламп — литера «S»). После цифровой кодировки следуют две буквы, обозначающие размер лампы, её форму, а также тип покрытия и т. д., за исключением цвета. После данного обозначения производитель может по своему выбору добавить какие-либо цифровые или буквенные коды для отображения информации, не отображаемой системой обозначений ANSI, такой как мощность лампы и её цвет. Для выбора балласта важна только литера «M» и следующее за ним цифровая кодировка. Например, кодировка M59-PJ-400 в системе ANSI обозначает лампу, работающую только с балластами типа М59. Лампы европейских производителей выпускаются с использованием европейских стандартов, которые в некоторых случаях незначительно отличаются от стандартов ANSI.

Другим обозначением, часто встречающимся при выборе МГЛ, является аббревиатура HQI. Данная аббревиатура является торговой маркой фирмы OSRAM и обозначает особый тип ламп, производимый данной фирмой. Но со временем этой аббревиатурой стали называть МГЛ любого производителя, в том числе и с двухсторонним цоколем. Европейские МГЛ не соответствуют в точности стандартам ANSI и работают при других значениях тока и напряжения. В большинстве случаев прямой европейский аналог лампы для стандарта ANSI не может работать с американским ПРА, таким образом, для работы с данным типом ламп необходимо выбрать соответствующий ей балласт, обозначенный маркировкой HQI. Например, ПРА M80 и M81 также имеют обозначение HQI, и применяются с лампами мощностью 150 и 250 Вт соответственно.

Колбы

Обозначение колб состоит из буквы/букв, указывающих на их форму, и цифрового кода, обозначающего в восьмых частях дюйма максимально возможный диаметр колбы. Например, маркировка E17 обозначает, что лампа имеет эллипсоидальную форму с максимальным диаметром ¹⁷/₈ или 2¹/₈ дюйма.

Буквенные обозначения колб: BT (Bulbous Tubular) — бульбовидно-трубчатая, E или ED (Ellipsoidal) — эллипсоидальная, ET (Ellipsoidal Tubular) — эллипсоидно-трубчатая, PAR (Parabolic) — параболическая, R (Reflector) — рефлекторная, T (Tubular) — трубчатая.

Примечания

1. ↑ Ксеноновая дуговая лампа#Применение
2. ↑ Flesch, Peter. Light and light sources: high-intensity discharge lamps. — Springer, 2006. — P. 45–46.
3. ↑ Бородин В. И., Луизова Л.А., Хахаев А.Д., Трухачева В.А. Исследование временных и пространственных распределений параметров многокомпонентной плазмы закрытой дуги высокого давления.. — Петрозаводск: Межвуз. Сб. Оптика неоднородных сред., 1981. — С. 117-141.
4. ↑ Бородин В. И. Конвекция в ртутных дуговых разрядах с легкоионизуемыми примесями.. — Москва: Теплофизика высоких температур., 1982. — Т. 20, вып. 3. — С. 443-446.

wikiredia.ru
