как построить своими руками, этапы и правила с видео

Владельцы автомобилей, которые действительно любят свое транспортное средство, сделают все, чтобы построить для него гараж. Существует немало различных материалов, из которых можно создать такое помещение. Однако многие предпочитают строить гаражи из сэндвич-панелей. Перед началом придется ознакомиться с особенностями материала и нюансами возведения гаражных помещений.

Преимущества и технологические особенности конструкции

Прежде чем использовать панельный бутерброд, надо разобраться с его технологическими особенностями и основными достоинствами.

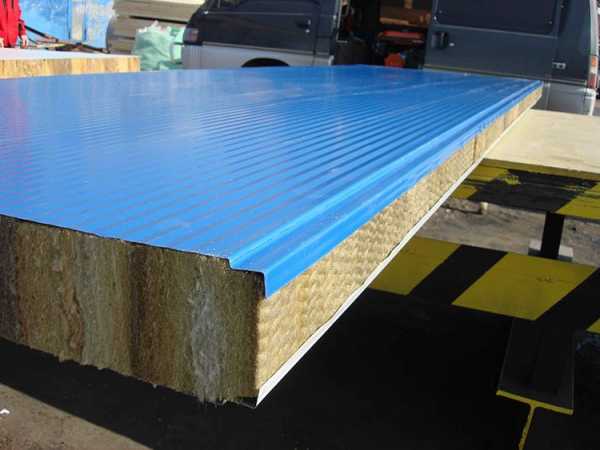

Сэндвич-панелью называют строительный материал, при помощи которого можно быстро построить небольшое сооружение. Такие панели состоят из теплоизоляционного и двух облицовочных слоев. При изготовлении материала используют магнезитовые плиты и ПВХ, а для создания слоя, отвечающего за утепление, применяют:

• высокоплотный пенополиуретан;
• пенопласт;
• минеральную вату.

Благодаря многослойности СИП-панели обладают высоким уровнем плотности, так как их толщина составляет 10-20 сантиметров. Ширина находится в диапазоне 120-130 сантиметров, а длина — 5-10 метров. Такие размеры позволяют сооружать постройки из данного материала без использования дополнительных швов.

К главным достоинствам строительных листов относят простоту их использования и быстроту возведения зданий. На сооружение одной стены уходит 2-3 часа. Однако есть у них и другие преимущества, к которым относят:

• Сохранение тепла. Панельные конструкции с толщиной стен более 250 мм отлично сохраняют тепло даже в регионах с низкими температурами.
• Небольшая масса. Конструкции, изготовленные из сэндвич-панелей, легкие, и поэтому они не нуждаются в дополнительном фундаменте.
• Звукоизоляция. Внутри панельного гаража практически не слышно посторонних звуков с улицы.

К недостаткам относят плохую несущую способность сооружений. Высокие панельные здания постепенно деформируются из-за сильной нагрузки. Поэтому опытные строители советуют использовать при возведении гаражей материалы с длиной два метра.

Какие материалы используют для постройки

При изготовлении листов используют различные материалы, которые имеют определенные отличительные особенности. Поэтому рекомендуется заранее разобраться, из чего делают панели. В качестве обшивки используются:

• Металл. Металлокаркас делается из нержавеющих или оцинкованных пластин, которые защищены от коррозии. Их поверхность покрывают полиэстером или тонким слоем пурала. Некоторые производители для дополнительной защиты наносят фольгу из алюминия.

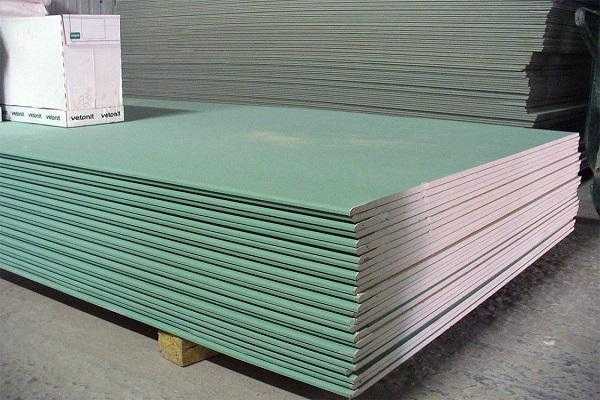

• Гипсокартон. Такая обшивка менее надежная, и поэтому панели из гипсокартона применяют только для возведения перегородок внутри помещения. Для внешнего использования они не подходят, так как материал быстро портится из-за перепадов температуры и высокой влажности.
• ПВХ. Этот материал, как и гипсокартон, подходит только для внутреннего применения. Чаще всего из него делают перегородки в зданиях или дверные проемы.
• Бумага. Иногда панели обшиваются бумагой, к которой добавляется фольга и полиэтилен. Некоторые производители материала используют бумагу, которая полностью пропитана битумом. Строители советуют пользоваться такими панельными листами при утеплении фундамента или крыши.

Теплоизоляционный слой строительных листов изготавливают из таких материалов, как:

• Минеральная вата. Она обладает неплохими теплоизоляционными свойствами и поэтому ее часто добавляют в сэндвич-панели. Также вата устойчива к воздействию высоких температур и практически не горит.
• Стекловата. Характеристики этого материала во многом схожи с минеральной ватой. Главной отличительной особенностью считают то, что стекловата более упругая и прочная. Многие не советуют покупать такие листы, так как они выделяют частицы, которые вредят человеческому здоровью.
• Пенополистирол. Считается наиболее качественным материалом, так как он обладает устойчивостью к плесени, низким температурам и высокой влажности. Благодаря этому панели с пенополистиролом не портятся на протяжении нескольких десятилетий.

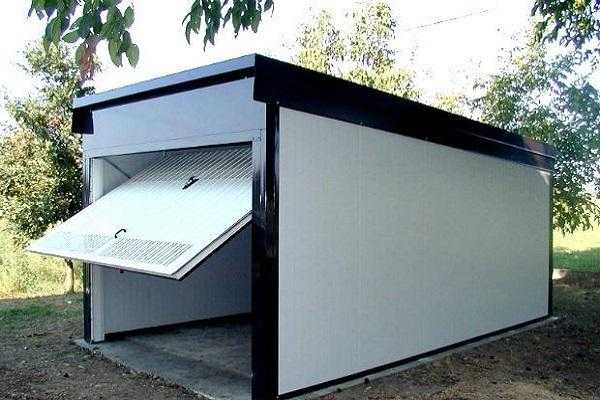

Разновидности гаражей из сэндвич-панелей

Выделяют четыре разновидности гаражных помещений, которые изготавливают из сэндвич-панелей. Рекомендуется заранее ознакомиться с их особенностями, чтобы выбрать наиболее подходящий тип постройки.

Кассетные

В последние несколько лет популярностью пользуются гаражи, изготовленные из кассетного типа панелей. К их главным достоинствам относятся:

• низкая стоимость, которая позволяет сэкономить деньги на постройке гаражного помещения;
• высокая плотность сооружения;
• легкость монтажа, благодаря которой человек сможет самостоятельно построить гараж;
• надежность конструкции.

Также стены зданий из кассетных листов устойчивы к механическим повреждениям и неблагоприятным атмосферным явлениям в виде града, снега или дождя.

Модульные

Люди строят гаражи модульного типа, чтобы побыстрее обзавестись помещением для хранения транспортного средства. Отличительной особенностью модульной постройки зданий является то, что при строительстве используются модули, изготовленные на специальных заводах. Человеку достаточно просто соединить их между собой, чтобы соорудить каркас для гаража.

К недостаткам модульных гаражей относят:

• Недолговечность. Срок службы таких построек в разы меньше, чем у помещений из кирпича.
• Плохая теплоизоляция. Модульные постройки нуждаются в дополнительном утеплении.

Каркасные

Каркасные сооружения пользуются популярностью из-за своей упрощенной конструкции, которая позволяет сэкономить время и финансовые средства на строительстве гаража.

Строители предпочитают делать каркасные гаражи, так как они имеют следующие достоинства:

• высокая прочность;
• простота строительства;
• возможность сделать все самостоятельно.

Главным минусом каркасных построек считают их воспламеняемость. Чтобы защитить сооружение от пожаров, придется обработать его антисептическими составами.

Разборные

Сборный гараж считается наиболее простым сооружением, которое можно построить для хранения авто. К плюсам сооружений такого типа относят:

• Легкость возведения. Построить быстровозводимый гараж сможет даже человек, который ранее никогда не занимался строительством.
• Скорость создания постройки. Чтобы полностью соорудить сборный гараж, понадобится 2-3 дня.

Чертежи и схемы

Прежде чем приступить к строительству, разрабатывают чертежи и схемы гаражного сооружения. Для этого придется ознакомиться с размерами одноэтажных и двухэтажных гаражей.

Одноэтажная

Большинство автомобилистов строят одноэтажные постройки для длительного хранения автомобиля. При этом оптимальный размер такого строения составляет 7 х 4 метра, а высота — два с половиной метра. Однако не обязательно придерживаться указанных параметров. При определении наиболее подходящих размеров для гаража учитывают габариты транспортного средства.

Двухэтажная

Некоторые пытаются сэкономить место на земельном участке и строят двухэтажные гаражные здания, в которых транспортные средства хранятся на первом этаже, а жилые комнаты располагаются на втором. Опытные строители советуют строить здание размером не меньше 8 х 8 метров с высотой около 7-8 метров.

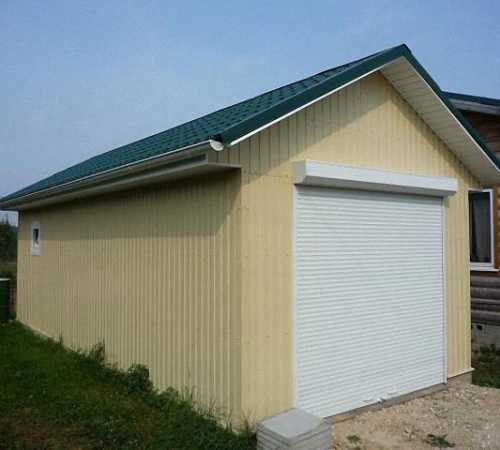

На 1 машину

При построении гаража на один автомобиль можно сэкономить строительные материалы, так как такая постройка наиболее компактная. Определяясь с размерами гаражного помещения, учитывают марку автомобиля, который будет стоять внутри, и его габариты. Например, минимальный размер гаража для Ford Focus составляет:

• длина — пять метров;
• ширина — три метра;
• высота — два с половиной метра.

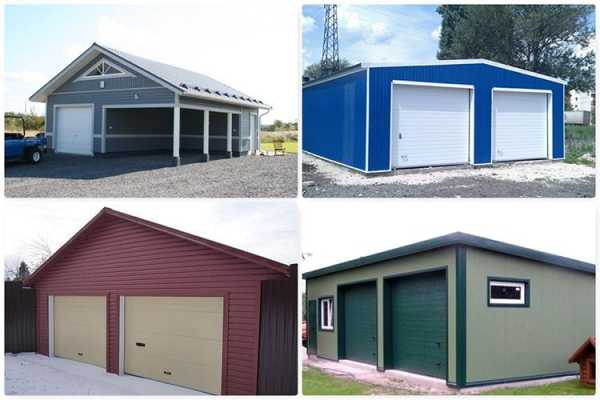

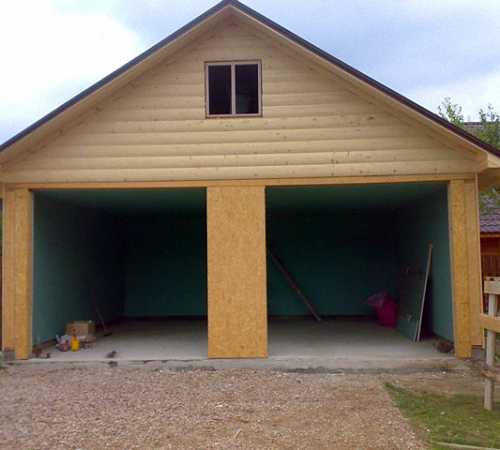

Проект на 2 авто

Владельцам двух автомобилей придется построить из СИП-панелей большой гараж. Его ширина должна составлять 7-9 метров, длина — 5-6 метров, а высота — 2-3 метра.

Этапы и технология постройки своими руками

Чтобы качественно построить сооружение для хранения авто, придется ознакомиться с основными этапами, из которых состоит строительство.

Необходимые инструменты и материалы

Сначала следует разобраться с основными материалами и инструментами, которые пригодятся при выполнении строительных работ. Некоторые при работе с панелями пользуются болгаркой или электрическим лобзиком, однако делать этого не стоит. Такие инструменты повреждают поверхность защитного покрытия.

Для создания гаражного фундамента придется заранее приготовить:

• рулетку;
• песок;
• емкости для приготовления цементного раствора;
• проволоку;
• лопаты;
• арматуру.

При постройке каркаса используют:

• саморезы;
• шуруповерт;
• сверла с дрелью.

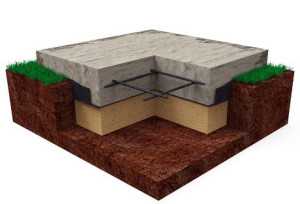

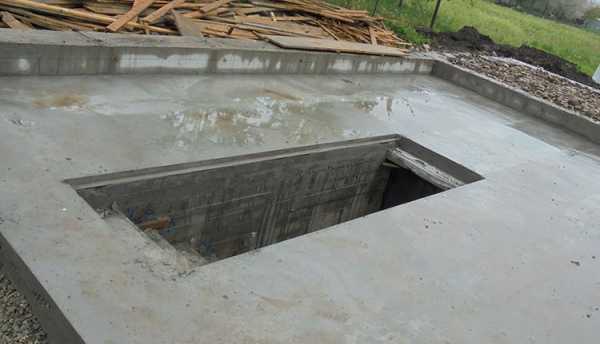

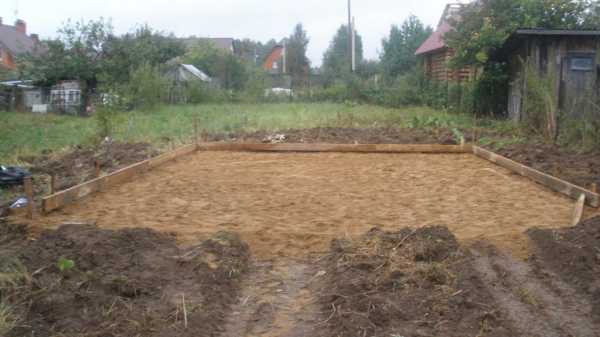

Заливка фундамента

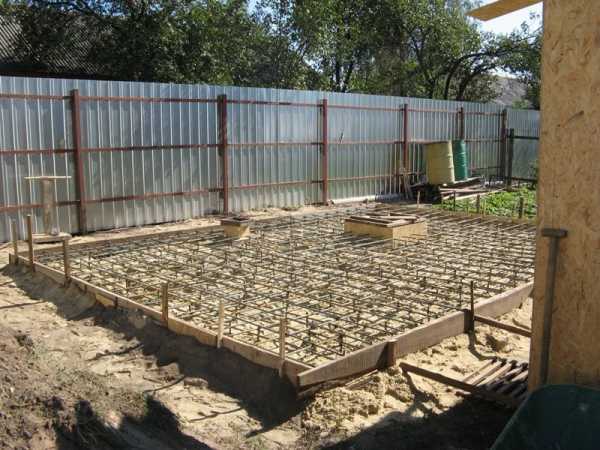

Основой любой постройки является фундамент, на который будет устанавливаться каркас. Перед созданием основания делается разметка участка, во время которой устанавливают промежуточные колья и протягивают разметочную веревку.

После разметки вырывается котлован глубиной около 50 сантиметров. Его покрывают невысоким слоем песка, после чего дно утрамбовывают виброплитой. На утрамбованной поверхности устанавливают опалубку из деревянных брусьев и досок. Затем фундамент заливается бетонной смесью.

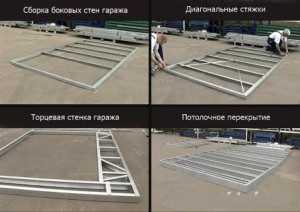

Монтаж каркаса

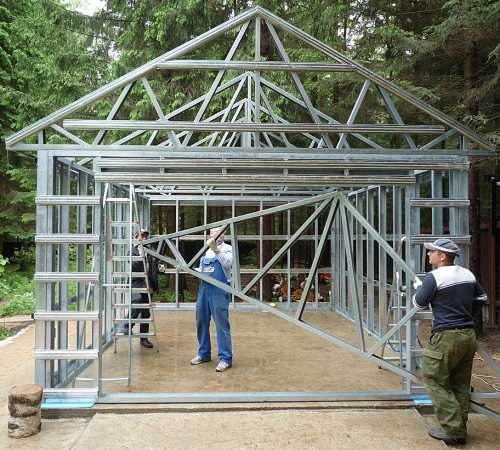

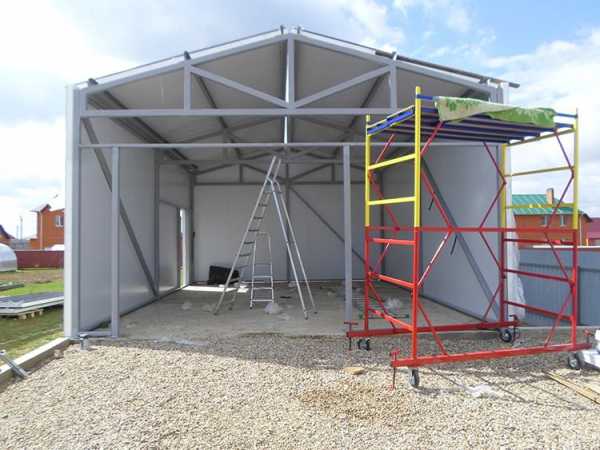

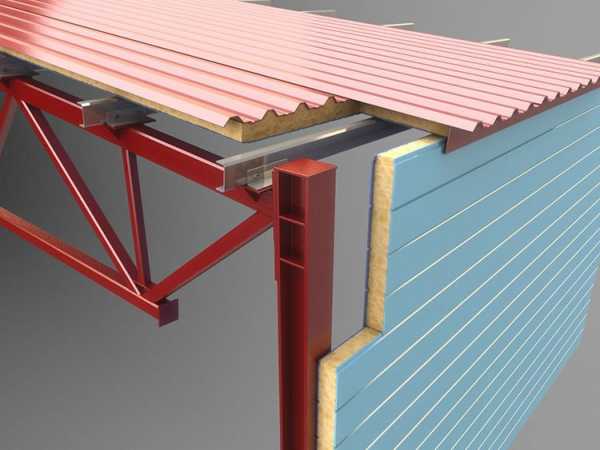

После укладки фундамента из вертикальных стоек создается каркас конструкции. Выделяют два основных метода установки каркасных опор:

• частичное углубление в землю;
• крепление к фундаменту при помощи анкеров.

Многие предпочитают изготавливать каркасный костяк первым методом. Для этого все стойки придется на треть углубить в грунт, чтобы металлический гараж из панелей был надежнее.

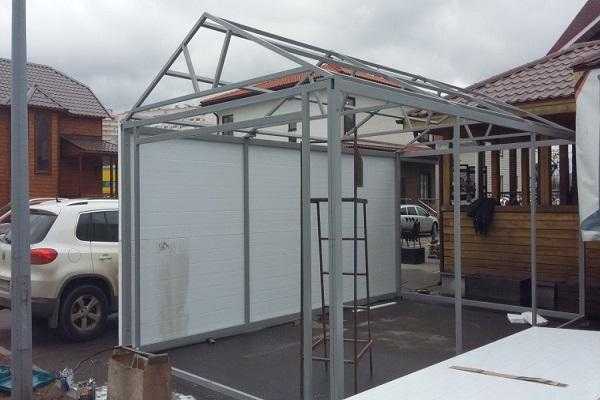

Установка стен

Прежде чем установить панельные листы на каркас, на панелях делают крепежные отверстия, в которые будут вставляться саморезы. Устанавливая стены, внимательно следят за тем, чтобы они ровно легли. Для этого к их поверхности прикладывают нивелир или уровень пузырькового типа.

Щели между панелями полностью покрывают силиконом для дополнительной герметизации.

Перекрытие крыши

При перекрытии крыши рекомендуется придерживаться определенных правил, которые помогут выполнить работу. Крепление горизонтальных листов начинают с крайнего угла каркаса. При этом панели размещают таким образом, чтобы их паз располагался снизу. Это способствует стеканию дождевой воды с крыши гаража.

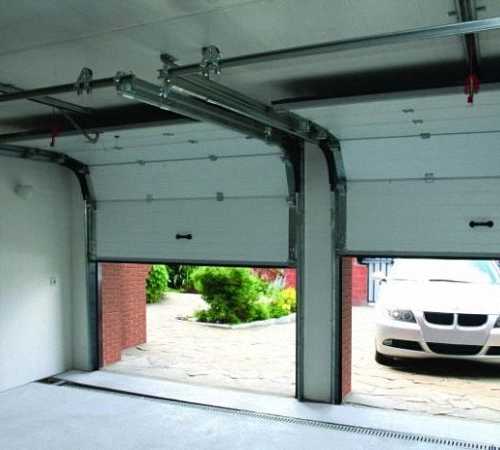

Ворота

Перед установкой ворот придется сделать металлическую раму, на которой они будут закреплены. Для ее крепления к гаражной стене можно воспользоваться арматурными прутьями, которые привариваются к раме и вставляются в сэндвич-панели.

Когда железная рама будет установлена, к ней приваривают петли, на которые навешивают створки ворот.

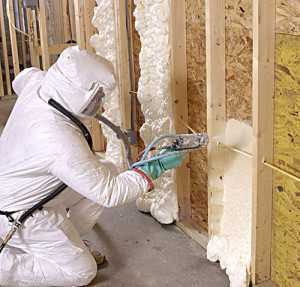

Утеплительные работы

Чтобы гаражное помещение было теплым, придется заняться его утеплением. В качестве основной утеплительной обшивки используют пенопласт, которым покрывают стены изнутри.

Сначала стенки обшиваются деревянными брусками, к которым будет крепиться утеплитель. Затем брусья обшиваются первым слоем пенопласта. Второй слой укладывается поверх первого таким образом, чтобы швы листов не совпадали. Сверху пенопласт обшивают фанерой, шпаклюют и покрывают краской.

Заключение

Люди, у которых есть личное транспортное средство, сталкиваются с необходимостью постройки гаража для его хранения. Прежде чем соорудить гаражное помещение из сэндвич-панелей, надо ознакомиться с разновидностями строительного материала и нюансами его применения в строительстве.

garazhyk.ru

готовый комплект и проект для строительства под ключ

Когда требуется быстро построить гараж для своего автомобиля, стоит обратить внимание на такой современный материал как сэндвич-панели. Главной отличительной чертой является его приятный внешний вид и широкая гамма цветов. Поэтому из панелей строят не только маленькие гаражные помещения, но и большие здания по типу торговых центров или офисных зданий.

Стройка гаража из сэндвич-панелей длится всего несколько дней. Универсальность материала позволяет возвести из него здание любой конфигурации. Панели прочны, имеют отличную теплоизоляцию и прекрасные эксплуатационные характеристики.

Мы рассмотрим преимущества, недостатки этого материала, особенности работы с ним и надеемся, что статья будет полезным руководством в вашей работе.

Сэндвич-панели для гаража: свойства, преимущества и недостатки

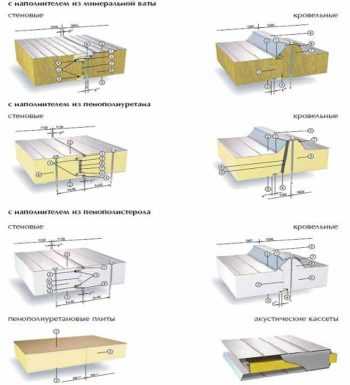

Разновидности сэндвич-панелей.

Сэндвич-панели – материал молодой и популярный, но не лишенный своих преимуществ и недостатков. Рассмотрим поподробнее преимущества панелей:

1. Длительность процесса стройки.
   Вернее, даже можно сказать ее непродолжительность в сравнении со скоростью постройки из кирпича, бетонных блоков или дерева. Гараж реально возвести всего за 2-3 дня.
2. Вес постройки.
   Материал сравнительно легкий, поэтому отпадает надобность в монтаже мощного и, соответственно, дорогого фундамента. Особенно, это хорошо там, где под гаражом проложены коммуникации.
3. Вес материала.
   Он очень легкий и транспортировать его из магазина к месту постройки можно без привлечения дополнительного спецтранспорта. А строителям с панелями работать очень просто.
4. Стоимость.
   Сэндвич-панели сравнительно доступный и недорогой материал, к тому же, с отличными тепло и звукоизоляционными свойствами.
5. Способность к модернизации.
   Если какая-либо панель была повреждена, то ее легко удалить и добавить новую.
6. Работа в любое время года.
   Заниматься строительством из сэндвич-панелей возможно и зимой, и летом, так как отпадает надобность в растворах, которые на морозе практически не высыхают.
7. Устойчивость.
   Панели способны выдержать землетрясение до 9 баллов, шквальный боковой ветер, а также сильную вертикальную нагрузку.

Недостатки у этого материала тоже есть:

1. Стены не очень приспособлены удерживать тяжелые полки и другие мощные устройства.
2. В процессе строительства в зимнее холодное время года следует следить за замковой частью, чтобы она не покрывалась льдом.
3. Срок службы гаража из сэндвич-панелей невысокий, по прогнозам специалистов не более 50 лет.

Недостатки, конечно, есть, но они меркнут на фоне неоспоримых достоинств данного материала, поэтому строители все чаще выбирают именно сэндвич-панели в качестве строительного сырья.

Технические характеристики сэндвич панелей

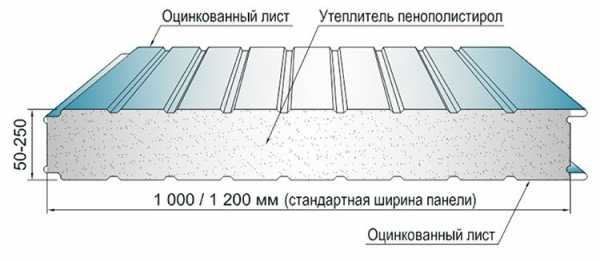

Сэндвич-панель – это трехслойный материал, состоящий из наружного, внутреннего слоя, а также утеплителя между ними. Наружный слой состоит из металлических профилированных листов различных цветов. Внутренний слой представляет собой крепкий пластик, устойчивый к агрессивным воздействиям.

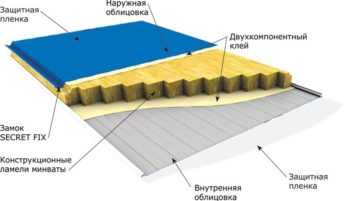

Как устроены сэндвич-панели?

В качестве утеплителя используют:

• пенополистирол;
• минеральную вату;
• пенополиуритан;
• стекловолокно;
• полипропилен.

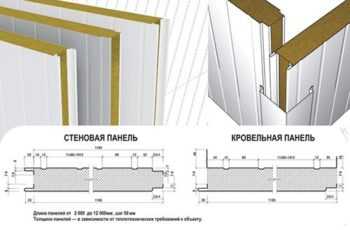

По функциональности панели делятся на стеновые и кровельные. Стеновые могут быть гладкими, обычными профилированными и декоративные. Кровельные панели бывают профилированные с двух сторон либо только с наружной стороны.

Наружные слои покрываются различными материалами, предающими панели необходимые свойства, такие как срок службы, износостойкость и многое другое. Покрытие сэндвич-панелей может состоять из:

• полиэстера;
• пурала;
• гипсокартона;
• оцинкованной стали;
• пластизола;
• полистирола;
• влагостойкого оргалита;
• алюцинка;
• ориентированно-стружечной плиты OSB.

Стеновые панели поставляются производителем шириной 1 м или 1,2 м. Кровельные только метровые, а их длина варьируется от 2 до 13,5 метров.

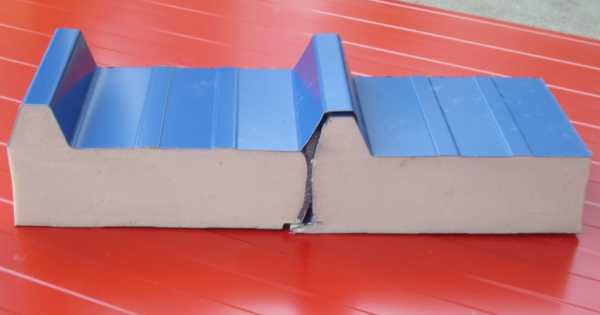

По боковой стороне сэндвича идет замковая часть, хорошо соединяющая две панели друг с другом. Соединение отлично термоизолировано, поэтому отпадает надобность в дополнительном утеплении помещения.

Отзывы практиков о конструкции

За годы использования этот материал получил массу положительных отзывов. Строения из сэндвич-панелей возводят и в городах, и на дачах. Вот некоторые отзывы людей, которые уже ознакомились с этим материалом.

Отзыв №1

Строили себе дом 7 лет назад, выбирали самые качественные панели по отзывам, довольны до сих пор. Ничем внутри не обшивали, только загрунтовали, заштукатурили и наклеили обои. Дом получился как термос, поэтому советую на кухне и в ванной поставить хорошую вытяжку.

Маркировка сэндвич-панелей.

Многие говорили, что такие дома любят грызуны. Ничего подобного, у соседей они есть, а у нас нет за счет мощного фундамента.

Александр, Звенигород.

Отзыв №2

Помогал родителям на даче среди недели, а сосед начинал какое-то строительство у себя на участке. В следующий раз приехал уже в субботу и был очень удивлен, увидев через забор новенький красивый гараж. Пошел пообщаться, как так получилось? Сосед рассказал про сэндвич-панели, показал остатки, как выглядят в разрезе и как крепятся замки.

Я загорелся идеей поставить гараж из таких же материалов у себя рядом с домом, тем более давно собирался, но почему то все время откладывал. Выбрал панели на основе полиуретана и построил вместе с братом помещение 3*5 метра за три дня! И то, это мы не гнались за скоростью, а работали в расслабленном режиме.

Получилось в меру теплое сухое место для моей машины. На следующий год планирую его дополнительно утеплить чтобы было еще удобнее.

Роман, с. Новая Усмань.

Отзыв №3

Понадобилось построить гараж, пошел в строительный магазин, и выбор пал на многослойные панели, но цена у разных производителей очень сильно отличалась. Проанализировав рынок, заказал материалы в интернете и не пожалел об этом. Экономия получилась ощутимая, а качеством материала очень доволен. Замки скрепляются очень плотно и монтировали гараж всего 2,5 дня.

Сергей, Калининград.

Отзыв №4

Два года назад неожиданно купил машину. Она хоть и не очень дорого вышла, но хранить на улице не хотелось, поэтому пришлось задуматься о гараже. Место на участке было, стал выбирать материал. Сначала хотел строить как все, из кирпича, но кум убедил купить сэндвич-панели.

Изначально скептически относился к его надежности, но очень подкупила цена, он выходил почти в 2 раза дешевле моего изначального проекта. Построили реально очень быстро, а выглядел он как куколка, и жена была очень довольна.

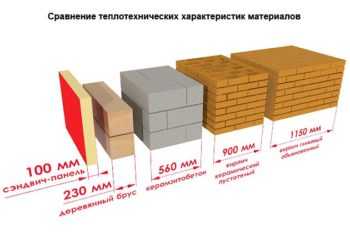

Технические характеристики разных строительных материалов.

Пользуемся гаражом по полной, и машина там стоит и полки с закупоркой, и картошка с тещиной дачи. Все хранится хорошо, ничего не гниет. Рекомендую всем этот материал.

Николай, Воронеж.

Подготовительный этап: чертежи размеры и проекты гаражей

Сначала следует тщательно продумать проект, по которому будет вестись процесс строительства: составить чертежи и схемы будущего строительства, найти подходящий участок и провести геологические исследования, проверить на предмет пролегания под ним коммуникаций, а также подобрать материал будущего гаража.

Стандартные размеры гаража – 3 на 5 метров при высоте 2-2,5 метра, но это ни в коем случае не жесткие рамки. Размеры должны зависеть от размеров автомобиля и желаний хозяина оставить место в помещении с целью выполнения каких-либо функций.

К гаражу должен вести удобный подъезд. Конфигурация гаража может быть разной, но форма прямоугольного параллелепипеда проверена временем.

Советы по выбору материала

Важным параметром является толщина панелей, и чем она толще, тем выше термоизоляционные свойства. Но за счет этого увеличится цена материала и уменьшится полезная площадь гаража. Насколько это критично следует решать в конкретной ситуации.

Выбор завода производителя также является важным моментом при приобретении строительных материалов. Выбирать стоит панели такие, на которые есть заводской сертификат качества. Нелишним будет прочесть отзывы покупателей.

Перед покупкой стоит ознакомиться с характеристиками сэндвич-панелей и выбрать себе самый подходящий вид материала.

Утеплитель

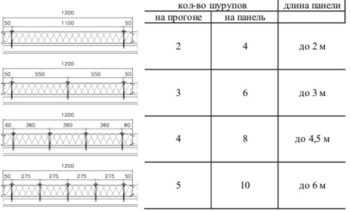

Схема монтажа сэндвич-панелей.

Утеплитель панелей может быть следующим:

1. Минеральная вата.
   Обладает хорошими термоизоляционными свойствами, препятствует распространению открытого огня, экологична. Но влага негативно влияет на свойства ваты и она может разрушиться, если в ней заведется грибок.
2. Стекловата.
   Ее волокна более длинные, поэтому плита выходит более упругой и прочной. Однако со временем стекловата оседает на 5-15 процентов из-за впитывания в себя влаги. А мелкие частицы стекла, которые он выделяет в окружающую среду, могут нанести непоправимый урон здоровью человека. Поэтому использовать этот утеплитель при строительстве жилых помещений не рекомендуется.
3. Пенополистирол.
   Легкий материал, представляющий собой гранулы полистирола, плотно прикрепленные друг к другу. Сама плита на 85-90 процентов состоят из воздуха. Этот материал экологичен и устойчив к появлению грибка.
4. Пенополиуритан.
   Свойствами очень похож на пенополистирол, прочен при механических повреждениях, обладает антикоррозийными свойствами и хорошо переносит температурные колебания.

Обшивка

Обшивка сэндвич-панелей выполняется следующими материалами:

1. Металл.
   В качестве покрытия выступают оцинкованные листы, которые покрываются слоем полимера, например пурала. Иногда покрытием может стать алюминиевая фольга, бумага, ткань. Обшивка производится гладкой, накатанной, волнообразной либо в виде трапеции.
2. Гипсокартон, ДВС или фанера.
   Этими материалами накрывается только одна сторона, а вторая, как правило, металлическая. Такая панель плохо подходить для наружных стен, а используется на стенах внутри помещений.
3. ПВХ.
   Прекрасный материал при изготовлении откосов на окнах и дверях. Также часто используется в качестве перегородки в офисных помещениях.
4. Бумага.
   К этому слою часто прибавляют изолирующую алюминиевую фольгу. Нередко добавляют слой битума, который надежно защищает конструкцию от испарения влаги. Используется на крыше, стенах и основании как утеплитель.

Полимерное покрытие

Покрытие сэндвич-панели полимерами также играет важную роль и отражается на качестве и внешнем виде материала.

Стеновые и кровельные сэндвич-панели.

Полимерные покрытия бывают следующими:

1. Пластизол.
   Универсальное покрытие панелей использующихся и внутри помещения и снаружи. Основные преимущества – это устойчивость к коррозии, механическим повреждениям и перегибам материала. Обозначается буквами PVC и цифрой, означающей толщину микрослоя.
2. Полиэстер.
   Рекомендуется производителем к использованию в различных климатических районах, так как материал термоустойчив к воздействиям до 120 градусов Цельсия благодаря толщине слоя в 25 микрометров. Маркировка состоит из букв PE. Панели могут быть матовыми и глянцевыми.
3. Полидифторионад.
   Хорошо сохраняет свои свойства при температурах от -60 до +120 градусов Цельсия. Покрытие антикоррозийное, стойкое к механическим и химическим воздействиям. Маркируется буквами PDVF.
4. Пурал.
   Материал стойкий к колебаниям температур, хорошо противостоит агрессивной химии, не изменяется при воздействии ультрафиолета. Именно поэтому их используют в качестве строительного материала стен зданий. На маркировке стоит обозначение PURAL.

Тип замкового соединения

Замок у сэндвич-панелей различается своим видом.

Они бывают:

• пазогребневые или шип-паз;
• секретное закрепление элементов;
• двойной затвор, состоящий из шипов и пазов под шипы;
• запор крыши, не разгерметизируется под воздействиями температур;
• фальцевый замок, форма крючка хорошо притягивает панели.

Расчет материалов

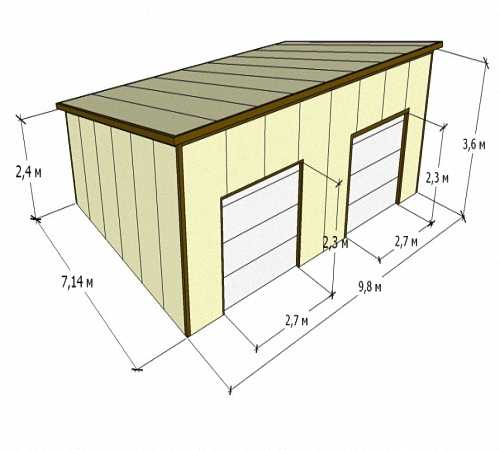

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

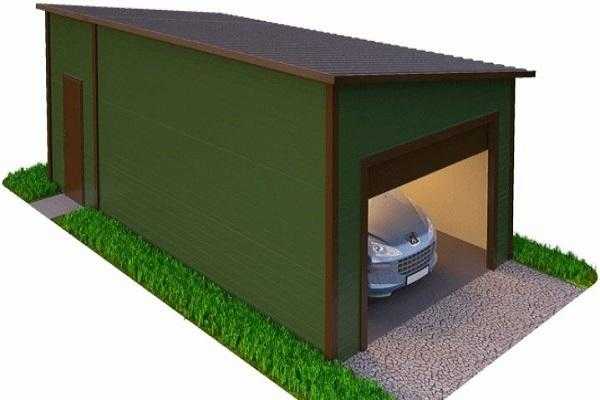

Односкатная крыша выглядит как трапеция с длиной основания 7 метров, а боковые стороны 3,6 и 2,4 метра каждая. Дабы не запутаться в вычислениях используем лайфхак: трапецию делим на простые фигуры прямоугольник и треугольник. Каждую сторону просчитает отдельно, а в конце сложим результат.

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м² сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

• лопата либо мини экскаватор;
• земельный бур;
• тачка для вывоза земли;
• молоток;
• ножницы по металлу;
• шуруповерт;
• циркулярная пила;
• ножовка;
• аппарат для замешивания бетона;
• резервуар с водой;
• кусачки;
• аппарат для сварки;
• вертикальный и горизонтальный строительный уровень;
• рулетка измерительная;
• деревяные колышки и веревка.

Пошаговая инструкция по изготовлению гаража из сэндвич-панелей

Конструкция гаража из сэндвич-панелей.

Когда готов план работ, подготовлены инструменты, найдено место под будущую постройку и куплен материал, самое время начать строительство. Участок необходимо расчистить до состояния чистого и, при необходимости, выровнять.

В работе с сэндвич-панелями есть три этапа:

• заливка основания;
• монтаж каркаса;
• зашивка стен и крыши панелями.

Заливка бетонного основания

С помощью колышек и веревки на земле размечаем границы будущего гаража, особое внимание уделив правильности прямых углов и параллельности стен. Фундамент можно использовать двух типов, ленточный и плитный.

При заливке ленточного фундамента понадобится совершить следующие действия:

1. По периметру основания и посередине между передней и задней стенкой выкапывается траншея глубиной и шириной 40 на 40 см.
2. Далее следует выровнять стены траншеи, а потом на дно насыпать 10 см песка, утрамбовать его и сверху добавить 10 см щебня. Песчано-щебневая подушка не даст основанию деформироваться при замерзании либо вспучивании почвы.
3. Из досок сбиваем опалубок и устанавливаем его вдоль края траншеи. На дно и стены необходимо уложить рубероид либо полиэтилен.
4. Ленточный фундамент нуждается в армировании, для этого следует соорудить объёмную конструкцию из прутка 10-12 мм в сечении, который собирают в виде клетки, заполняемой траншею. Размеры ячейки должны быть не более 20 см.
5. Конструкцию нужно установить в траншее, но не на дно, а на подпорки из обычных кирпичей.
6. Фундамент заливается бетонным раствором. Пока еще жидкий бетон необходимо пробивать прутком, чтобы в толще не образовывались пузырьки воздуха, которые могут понизить прочность основания.
7. После заливки верхний слой разравнивается и накрывается полиэтиленом до полного застывания, а это от 3 до 4 недель.

Для заливки плитного фундамента понадобится сделать следующие шаги:

1. На подготовленном и размеченном участке следует вырыть котлован глубиной не более 30 см и утрамбовать его дно.
2. Засыпать песчано-щебневую подушку: по 10 см каждый слой.
3. Делаем опалубок из деревянных досок и устанавливаем его к стенкам котлована, а дно устилаем рубероидом.
4. Армируем основание прутками. Монтируем две решетки с величиной ячеек 15 на 15 см и укладываем их на дно котлована на опоры из кирпича.
5. Далее заливаем и разравниваем бетонную смесь.
6. Накрываем фундамент полиэтиленом и ждем полного застывания около 3-4 недель.

Установка каркаса гаража

Разновидности наполнителей.

Каркас может изготавливаться из двух видов материалов: дерева и металла. Металл необходимо обработать антикоррозийным составом, а дерево пропитать противогрибковыми и антисептическими средствами.

Но металл надежнее дерева, поэтому многие владельцы выбирают именно его. В процессе монтажа используют профиль из стали с прямоугольным сечением, который скрепляется болтами или с помощью сварки. Также необходимо приготовить п-образные профили, крепящиеся саморезми либо заклепками.

Сначала фундамент следует накрыть двумя слоями рубероида или другого гидроизолирующего материала, а затем уже крепить на него каркас гаража.

С помощью дюбелей или анкерных болтов к основанию крепится цокольный ригель, который тщательно выверяется по вертикали и горизонтали, ведь от него зависит ровность всей конструкции.

Далее следует установить несущие стойки, а начинать устанавливать необходимо с углов. С шагом 50-80 см между ними монтируют промежуточные стойки и перемычками. Промежуток между стойками не должен превышать 300 см.

Каждая стенка собирается отдельно на ровной поверхности по уровню. Готовую конструкцию поднимают и монтируют на цокольном ригеле и по углам.

Точно также следует собирать и каркас на крышу. После того, как все готово, каркас перепроверяют на прочность, контролируют надежность механических креплений и сварки, а затем приступают к монтажу сэндвич-панелей.

Монтаж стеновых и кровельных сэндвич-панелей

Монтаж сэндвич-панелей для гаража.

Панель при установке не должна напрямую прикасаться к фундаменту, поэтому его следует изолировать.

Установку стоит начинать с угла каркаса. Первая панель будет базовой, поэтому ее следует хорошо выверить по уровню. При необходимости можно пользоваться струбцинами, но не закреплять их ближе, чем 50 см до края. Средний шаг крепежа должен быть не меньше, чем 50 см, а по углам стоит и чаще крепить для большей надежности.

Углы потом закрываются специальными элементами.

К каркасу панели крепятся с помощью саморезов, а если нужно, то используют металлическое накладки. Саморез должен входить в панель строго перпендикулярно, иначе есть риск появления щелей, через которые в панель будет просачиваться влага. Места замка стоит смазывать герметиком для дополнительной гидроизоляции.

По окончании установки панелей в местах их соединения с цокольной частью и по периметру следует установить специальные цокольные отливы и нащельники. Это позволит дополнительно утеплить и изолировать конструкцию.

С крыши панели должны выступать на 20-30 см образуя свес. На свес монтируют водоотводный желоб. Все щели в строении закрываются специальными элементами, поэтому оно имеет хороший внешний вид.

Как переместить гараж из сэндвич-панелей

Когда наступит такой момент, что гараж необходимо перенести в другое место, то сделать это будет совсем не сложно. Строение из такого материала достаточно легкое, а чем легче вес, тем меньше шансы на то, что оно пострадает при перемещении.

В процессе разборки получится снять только угловую и щелевую обшивку, а панели, надежно скрепленные замком и изолированные герметиком, останутся целыми и готовыми к транспортировке. В процессе переезда панели не разъедутся и не деформируются.

Но если еще с процесс проектировки уже известно, что когда-нибудь гараж придется сдвигать со своего места, то в каркасе следует предусмотреть проушины для переноса его подъёмным краном. Переносить сэндвич-панели возможно при помощи вакуумных захватов.

Итог

С процессом монтажа сэндвич-панелей разобраться достаточно просто и когда вы поймете, как с ними работать, то построить из них гараж уже не будет проблемой. Из такого материала получится хорошее теплое помещение, которое, к тому же, внешне выглядит просто отлично.

Стоит помнить про пожарную безопасность и санитарные нормы, тогда эксплуатация гаража из панелей принесет одно удовольствие.

vseprogarazh.ru

пошаговая инструкция с фото, чертежами и видео

Сэндвич-панелями стали активно пользоваться в строительстве из-за прочности и хороших теплоизоляционных свойств. Из этого материала часто делают гаражи. Поскольку сборка сэндвич-панелей проста, помещение для стоянки автомобиля возводится за считаные дни, причём оно может быть любых размеров. И сделать это все реально своими руками.

Достоинства и недостатки материала

Лист, по своей структуре похожий на многослойный бутерброд, привлёк к себе внимание строителей не без оснований. Сэндвич-панель состоит из двух пластов оцинкованной стали или полимерного материала, между которыми спрятан толстый слой утеплителя — либо вспененного пенополистирола, либо минеральной ваты. У собранного из такого строительного сырья гаража есть немало преимуществ, обусловленных его техническими характеристиками.

Сэндвич-панель представляет собой материал, который состоит из металлических планок и минеральной ваты между ними

Достоинства

Гараж, построенный из сэндвич-панелей, имеет неоспоримые преимущества:

• не требует оснащения помещения отопительным прибором, так как не выпускает тепло, словно термос, даже если температура на улице 20⁰ ниже нуля;
• не пропускает звуки, то есть урчание прогревающегося двигателя из гаража доноситься не будет, а значит, не потревожит сон домочадцев;
• строится без применения специальной техники, ведь панели из двух защитных пластов и слоя утеплителя не тяжёлые;
• сооружается даже зимой, если до наступления холодов была залита бетонная платформа;
• может гармонировать по своему цвету с домом;
• прекрасно смотрится без облицовки дополнительными материалами;
• не ржавеет от атмосферных осадков, не вбрасывает в окружающую среду вредных летучих соединений и не портится под воздействием высокой температуры.

Недостатки

Среди слабых сторон материала можно выделить следующее:

• необходимость установки вентиляционной системы, если под прессом двух внешних пластов выбранных для строительства сэндвич-панелей находится минеральная вата;
• стены спустя некоторое время могут покрыться царапинами;
• сэндвич-панели, в месте соединения которых оказалось мало утеплителя, будут промерзать.

Отзывы о гараже из сэндвич-панелей

Подготовка к строительству гаража

Заранее необходимо составить проект и определиться с размерами, выбрать материал и подготовить все необходимые инструменты.

Составление проекта конструкции

В схеме могут быть отображены параметры кровли, стен и других составляющих конструкции. Главное, чтобы ширина гаража была на 1 м больше автомобиля.

Из сэндвич-панелей можно построить гараж для нескольких машин

Аналогичное требование предъявляется к длине сооружения. В нём, несмотря на габариты поставленного транспорта, должно оставаться как минимум 1,5 м свободного места, если предполагается, что кроме машины площадь будет занимать оборудование.

Советы по выбору материала

Тому, кто планирует построить гараж из сэндвич-панелей, предстоит столкнуться с трудностями ещё на этапе закупки материала. Дело в том, что в продаже есть панели разных размеров. Например, длина может составлять от 2 до 12 м, а ширина — от 50 до 120 см. Помочь в этом может составленный чертёж.

Сэндвич-панели отличаются не только размером, но и толщиной. При выборе этого параметра следует ориентироваться на климатические условия. При сильных зимних морозах рекомендуется выбирать панели толщиной 30 см. Кроме того, надо обратить внимание на оснащение замковыми соединениями, обеспечивающими герметичность стыков.

Разумеется, рассматривать следует только те панели, защитный слой которых выполнен из стали. Они идеально подходят для возведения стен гаражной конструкции, так как прочны и устойчивы к воздействию паров бензина, воды и растворителя.

Инструкция по расчёту материала

Сколько именно сэндвич-панелей нужно купить в строительном магазине, можно посчитать по формуле: n = S помещения / S одной панели. Например, если площадь гаража составляет 58,5 м², а листа — 8 м², то при строительстве понадобится 7 панелей.

Панелями могут быть покрыты и стены, и крыша гаража

Кроме материалов для возведения стен и кровли, понадобится и другое строительное сырьё:

• гравий;
• песок;
• щебень;
• бетонный раствор;
• комплект профиля для боковых стен.

Инструменты

Планируя построить гараж из сэндвич-панелей, нужно запастись специальными инструментами:

• дрелью;
• болгаркой;
• шуруповёртом;
• перфоратором;
• ножницами для разрезания металла;
• строительным уровнем;
• рулеткой;
• маячками и саморезами по металлу.

Поэтапное руководство по монтажу панелей своими руками

Строительство гаража следует начинать с сооружения фундамента и полового покрытия. Конечно, не всегда требуется обустройство «подушки» и установки несущей конструкции. Но, если владелец автомобиля задумал возвести надёжное сооружение, то без фундамента не обойтись.

Фундамент с ямой и пол

Для монтажа надо:

1. Разметить участок, очистить его от дёрна и разровнять лопатой. Потом по периметру гаража следует выкопать ров глубиной в 50 см и шириной 60 см. После этого 20 см дна приготовленной ямы надо засыпать слоем песка. Его нужно разровнять и уплотнить.

   Подготовка площадки для сооружения бетонного основания должна быть тщательной

2. Установить в вырытый ров опалубку из крепких досок на расстоянии 40 см друг от друга. Необходимо, чтобы опалубка поднималась на 20 см над землёй. Ровность установленной конструкции следует проверить строительным уровнем. Затем внутрь опалубки полагается постелить материал, сквозь который не просачивается влага, например, плотный полиэтилен. Потом нужно уложить в два ряда 4 металлических прута. Места, где арматура соприкасается друг с другом, необходимо скрепить проволокой.
3. Приготовить бетонную смесь из цемента, песка и мелкофракционного щебня. Чтобы консистенция раствора получилась идеальной, необходимо брать это сырьё в пропорциях 1:2:2. Цемент и песок смешиваются с водой до тех пор, пока будущий бетон не станет похожим на жидкую сметану. Как только этого удастся добиться, в смесь следует добавить щебень, тщательно перемешав его с остальными компонентами.

   Опалубку нужно заливать сразу же после приготовления бетона

4. Залить опалубку жидким бетоном, поверхность обязательно выровнять и накрыть клеёнкой, чтобы в бетонную смесь не попадал мусор, и подождать затвердения ленточного фундамента;
5. Пока бетон сохнет, можно сделать смотровую яму. Для этого необходимо вырыть ров шириной 1,2 м и высотой 3,2 м. Глубина выкопанной ямы должна быть не менее 2 м. Её дно и боковые стороны следует обложить рубероидом, сложенным в несколько слоёв, или другим материалом, защищающим яму от сырости. Необходимо, чтобы края гидроизоляционного материала на 30 см выступали над полом. Затем прямо на слой рубероида нужно налить жидкий бетон толщиной 10 см.

   Стены смотровой ямы рекомендуется обложить кирпичом

6. Как только бетонный раствор застынет, по бокам ямы нужно выложить кирпичные стены. Их потребуется покрыть гидроизоляционным материалом, оставшимся внизу бетонной стяжки. Все стыки обязательно надо промазать жидким битумом. После этого пространство вокруг смотровой ямы вплоть до высоты пола следует засыпать землёй.
7. Снять опалубку.
8. Площадь внутри будущего помещения присыпать песком и разровнять, а сверху поставить металлическую сетку, прутья которой имеют диаметр 10 мм и связаны проволокой. Поскольку арматура должна полностью находиться в бетоне, её необходимо немного приподнять над песчаной подушкой, воспользовавшись обломками кирпичей.

   Поверх песка должна находиться арматура

9. Приступить к выравниванию поверхности, для чего по периметру гаража через каждый метр следует поставить маячки немного выше арматуры. При этом необходимо использовать строительный уровень и длинную доску, которые помогут расставить направляющие ровно.
10. Залить «подушку» бетонным раствором с низким содержанием щебня, и разровнять готовый пол уже по установленным маякам.

Как построить типовой каркас гаража

Чтобы собрать костяк для стен гаража из сэндвич-панелей, нужно выполнить следующее:

1. Нарезать профили, согласно размерам стен помещения и соединить их в 4 прямоугольника.
2. Приставить к каждому прямоугольнику дополнительные рёбра (на расстоянии 0,5 м друг от друга).
3. Придать каркасу каждой стены устойчивости, стянув его по диагонали лентой из металла, а затем скрепить все элементы конструкции друг с другом саморезами.

   Панели крепятся на железный каркас

4. Соорудить потолочное перекрытие, используя профили большой ширины, то есть снова создать прямоугольную конструкцию с дополнительными рёбрами.
5. Сконструированные стенки поставить на ровную площадку и соединить, вооружившись крепёжными элементами и строительным уровнем.

Обшивка стен и крыши

Покрыть каркас гаража сэндвич-панелями не так сложно, как может показаться. Главное, во избежание перекосов пользоваться уровнем и начинать с обшивки стен, а уже потом браться за обустройство крыши.

Процесс состоит из определённых этапов:

1. Сначала следует обшить стены. Первая панель прикладывается изнаночной поверхностью к обрешётке каркаса одной из стен и закрепляется в верхнем углу. Затем лист нужно зафиксировать на месте саморезами по металлу в верхней волне обшивки. Крепёжные элементы не стоит погружать чересчур глубоко в сэндвич-панель, чтобы их резиновые прокладки не деформировались. Затем уже прикреплённый лист надо соединить друг с другой посредством замков на их кромках, уплотнительной прокладки и силиконового герметика.
2. Приступать к покрытию сэндвич-панелями крыши. Для этого листы материала полагается устанавливать по длине кровли и прикреплять к металлическому каркасу саморезами. Все стыки необходимо промазывать силиконовым герметиком, отличающимся морозостойкостью, и закрывать защитными прокладками. Последние сэндвич-панели следует укладывать вдоль конька.

   Одна панель скрепляется с другой довольно прочно и надёжно

Ходить по сэндвич-панелям во время их установки на крышу нельзя. Всё-таки этот материал хрупкий. Перемещаться, раскладывая панели, следует по настилу из крепких досок, временно опирающемуся на каркас крыши.

По окончании этих работ в гараж можно поставить широкие двери, которые тоже можно обшить сэндвич-панелями. На них нужно установить замки, и прикрепить засовы.

Как передвинуть гараж

Конструкция, собранная из сэндвич-панелей, одновременно легка и прочна. Поэтому при необходимости её можно перенести на другую площадку. Для этого нужно только воспользоваться подъёмным краном. Правда, предполагая, что однажды гараж придётся перемещать, необходимо заранее установить в нём транспортные проушины. Они крепятся к металлическому каркасу сооружения, а также кровельным панелям через аккуратные отверстия, которые обязательно замазываются герметиком.

Как только придёт время поднимать гараж специальной техникой, чтобы перевезти на другой участок, потребуется лишь срезать фиксирующие его на бетонном основании анкерные болты.

Видео: как построить гараж из сэндвич-панелей своими руками

Гараж, сооружённый из сэндвич-панелей, прослужит хозяину автомобиля долгие годы, поскольку он невероятно удобен и практичен. При желании его легко превратить в мастерскую, установив внутри помещения электрическое отопление. К тому же такой гараж легко передвинуть.

refite.ru

Гараж из сэндвич-панелей — по шагам с фото и видео

Сэндвич-панели

Если построить гараж из сэндвич-панелей, выгода будет на лицо. Внутреннее пространство легко оснастить системой освещения, обогревом и автоматизированным открытием ворот. Строительный материал доступен в различной форме и расцветке. Капитальное строительство из блоков или кирпича окажется в пять раз дороже для автовладельца.

Основной пакет документов для возведения гаража

1. эскизы будущей конструкции;
2. математические расчеты для выявления степени прочности будущего строения;
3. спецификации на структурно-изолированные панели, крепежные элементы и сам каркас;
4. точный чертеж постройки;
5. отдельная документация на ворота.

Крепкое основание гаража

Фундамент для гаража из сэндвич-панелей

Так, по запланированному периметру выкапываются траншеи, на дно фундамента утрамбовывается песок. Затем внутрь опалубки кладется гидроизоляционный слой и несколько слоев арматуры. В вырытые и подготовленные ходы заливают крепкий раствор цемента в пересмешку со щебнем. Верхний край выравнивается и дополнительно защищается для полного затвердения (ждать несколько дней).

Чтобы фундамент пола гаража получился устойчивым, основание засыпается песком. Поверх выкладывается арматурная сетка. Бетонная стяжка получится ровной, если по периметру установить маяки чуть выше металлической конструкции. Необходимо выровнять цементную массу. Для получения максимальной гладкости поверхности, фундамент пола должен содержать пониженное количество щебня.

Каркас постройки

После того, как получился крепкий и ровный фундамент строения, начинают следующую операцию. Приступают к строительству каркаса. Как правило, будущий собственник пользуется готовыми инструкциями последовательной сборки, поэтому собрать гараж из сэндвич-панелей своими силами не представляет труда:

• Внимание уделяется стенам. Комплект профиля определенного размера выводят в форме прямоугольника. Для дополнительной жесткости по диагонали стенки стягиваются металлическими перфорированными лентами. Соединительные элементы точечно укрепляются металлическими саморезами. Частично гараж из сэндвич-панелей своими руками собран. Остаются торцевые стенки, которые следует построить аналогичным образом с оставлением пространства для ворот.
• Для возведения потолочного перекрытия используется профиль большей ширины. Крыша с небольшим скатом в зимний период под толщей снега может обвалиться. Строительные панели при помощи болтов принимают прямоугольную форму. Для обрешетки крыши фиксируются дополнительные ребра.
• На подготовленный фундамент устанавливается собранная конструкция (укрепляется соединительными элементами, идущими в комплекте). Затем будущий гараж из сэндвич-панелей выравнивается по уровню и отвесу.
• Поверх готовой рамы устанавливается крыша, которая дополнительно укрепляется саморезными болтами.

Обшивка после возведения каркаса

Утепление стен

Чтобы гараж сэндвич-панелей получился герметичным, составляющие пазлы соединяются при помощи замка на кромке при дополнительном использовании силиконового герметика и уплотнительной прокладки. Для максимального прилегания поверхности применяются струбцины, которые крепят листы во время установки.

Потраченные деньги не должны идти на ветер, поэтому все составляющие в комплекте должны быть применены. Водосток, уголки, планки примыкания оснастят конструкцию дополнительными полезными свойствами. Стыки крыши дополнительно промазываются морозостойким герметизирующим составом.

На заключительном этапе навешиваются ворота. Поверхность также зашивается строительными листами. Качественно установленные засовы и замки являются гарантом длительной эксплуатации гаража.

Определяющие факторы для строительства гаража из сэндвич-панелей

• гараж из сэндвич-панелей можно построить как на фундаменте, так и на железобетонных плитах;
• для возведения нет необходимости задействовать громоздкую технику;
• монтажные работы осуществляются даже зимой;
• качественно выполнить установку способен непрофессионал;
• цена на сэндвич-панели значительно дешевле, чем на другие строительные материалы;
• строение не требует дополнительных отделочных работ;
• гараж из сэндвич-панелей своими руками способен круглый год поддерживать постоянную среднюю температуру внутри;
• строительный материал огнестойкий и экологически безопасен для здоровья человека;
• срок службы может достигать тридцать лет;
• конструкция разборно-сборного типа.

Как продлить жизнь гаража

Для продления жизни постройки следует пользоваться основными правилами:

• Если наполнитель из минеральной ваты, то осуществлять монтаж в сырую и дождливую погоду нельзя. Уплотнитель напитается влагой и со временем разрушит листы изнутри.
• Поверхность можно легко поцарапать, поэтому нагромождать оборудование возле стен или на самой вертикальной поверхности не рекомендуется.
• Водостоки устанавливаются только качественные иначе намокания стен и основания не избежать.
• Случайная царапина сразу обрабатывается масляной краской. При повреждении только оцинковки краска наносится одним слоем, а если задет металл, то в два слоя. Ржавеющее место сначала обрабатывается растворителем, затем зачищается, на финише покрывается в два слоя.
• Любой гараж из сэндвич-панелей лучше оснастить вентиляцией. Если такой возможности нет, то покупаются панели с пенополистирольным утеплителем. На данный тип строительных листов цена незначительно отличается.

Перед покупкой нужна дельная консультация специалиста, ведь при строительстве необходимо учесть климатические особенности.

Сэндвич-панели выпускаются различной толщины для дифференциации в энерго-эффективность внутреннего пространства. В суровых климатических условиях стыки гаража будут промерзать, если дополнительно не утеплить проблемные зоны.

Гараж из сэндвич-панелей — конструкция универсальная

Возможности современного общества позволяют быстро и доступно оснастить автомобиль надежным и прочным строением, которое защитить от прямого попадания лучей света и перепад температур. Так, гараж из сэндвич-панелей включает в себя обшивку, каркасное основание, крышу. Доборные и крепежные составляющие при строительстве необходимы для усиления примыканий стыков. В комплекте также продаются герметизирующие прокладки. Сборные детали позволяют выводить строения самой различной конфигурации.

stroybudni.ru

Как построить гараж из сэндвич панелей

Обустройство гаража из сэндвич панелей обладает массой преимуществ, среди которых прежде всего выделяют быстроту возведения постройки и ее прочностные характеристики. О преимуществах использования данного материала, и том как построить гараж из сэндвич панелей поговорим далее.

Оглавление:

1. Сэндвич панели: свойства материала и его преимущества
2. Характеристика и особенности гаража из сэндвич панелей
3. Сборный гараж из сэндвич панелей: подготовка участка
4. Сооружение каркаса под гараж из сэндвич панелей
5. Сборка конструкции: обшивка сэндвич панелями и отделка крыши

Сэндвич панели: свойства материала и его преимущества

Сэндвич панель — довольно популярный строительный материал, в основе которого лежит утеплитель, который с обеих сторон обшит металлическими листами. Все слои хорошо склеены между собой с применением метода холодного или горячего прессования.

Сэндвич панели бывают стенового и кровельного назначения. Данный материал отлично подходит для сооружения зданий, на строительство которых выделено мало времени.

В качестве утеплителя используют минеральную вату, материалы на основе стекловолокна, пенополистирола или пенополиуретана. Возможен вариант окраски сэндвич панели любым цветом.

Предлагаем рассмотреть основные преимущества применения сэндвич панелей в строительстве:

• быстрый период возведения здания;
• возможность проведения строительства как в зимнюю, так и в летнюю пору;
• хорошие теплоизоляционные характеристики, в том случае, если при монтаже панелей были соблюдены все технологии, указанные производителем;
• экологичность и безвредность для здоровья человека;
• отсутствие необходимости в сооружении фундамента, при наличии ровной площадки;

• легкость и простота монтажа и транспортировки;
• быстрый демонтаж;
• хорошие звукоизоляционные характеристики;
• отсутствие необходимости в дополнительной отделке;
• используются в медицинских и санитарно-курортных учреждениях, чем еще раз доказывают их безвредность;
• устойчивы перед образованием плесени и грибка;
• конструкция, возведенная из сэндвич панелей достаточно гибкая и мобильная;
• материал, используемый в процессе изготовления сэндвич панелей отличается пожаробезопасностью;
• доступная стоимость, по сравнению с аналогичными материалами в виде кирпичных, бетонных или деревянных строений.

Характеристика и особенности гаража из сэндвич панелей

Сооружение гаража из сэндвич панелей позволяет обустроить металлическое здание, отличающееся прочной конструкцией, отличной теплоизоляцией, а внешний вид такого сооружения отличается аккуратностью и привлекательностью.

Для его сборки потребуется максимум неделя, кроме того, конструкция приобретает любую форму и цвет, которые пожелает хозяин. В гараже отлично помещаются автоматические ворота, которые упрощают его эксплуатацию.

Сэндвич панели, используемые в процессе строительства гаражей, выглядят как многослойная сборная конструкция, которая состоит из нескольких слоев различных материалов.

Первый слой представляет собой внешнюю обшивку, изготовленную из профилированных стальных листов, далее укладывается утеплитель и внутренняя стальная обшивка. Различают, сэндвич панели больших, средних и маленьких размеров. В некоторых местах они имеют замки, которые позволяют упростить процедуру их установки.

Для возведения гаража требуется наличие фундамента ленточного типа или предварительно выровненной площадки. Каркасная конструкция выполняется из металлических профилей, а в процессе крепления профиля на стыковых участках, производится установка прокладок, обеспечивающих герметизацию.

Гараж обладает достаточно высокой прочностью, но в то же время имеет легкий вес, поэтому он оснащается обогревом, осветительными приборами и автоматизированными воротами.

Стоимость такого гаража в несколько раз ниже, чем цена на гараж, выполненный из пенобетона. Покупной комплект гаража, выполненного из сэндвич панелей предстает в виде готовой конструкции, которая заранее оговаривается с заказчиком. В комплектацию входят элементы в виде мест примыкания кровли, каркаса, обшивки, кровли, крепежей, прокладок для герметизации и доборных элементов. Существуют готовые проекты гаражей из сэндвич панелей, которые привозят на объект и собирают согласно чертежам. Кроме того, возможен вариант самостоятельного заказа разработки индивидуального проекта, который позволит учесть все индивидуальные особенности местности и участка для строительства.

В соотношении с типами и формами гаража они различаются по конструктивным и габаритным особенностям. Для сборки достаточно ознакомиться с инструкцией, которая поможет осуществить данный процесс без найма специализированной бригады.

Сборный гараж из сэндвич панелей: подготовка участка

Гараж из сэндвич панелей устанавливается на предварительно выровненную поверхность в виде забетонированной площадки или гравийной отсыпки. При самостоятельном оборудовании основания под фундамент, следует побеспокоиться о сооружении ленточного мелкозаглубленного фундамента. В таком случае, пол гаража заливается бетонным раствором.

Далее производится возведение каркаса здания с помощью металлического профиля для сэндвич панелей. Для выполнения обшивки используют готовы панели, которые фиксируют на каркас здания.

Существует два варианта оборудования гаражных ворот:

• распашные;
• откидные.

Предлагаем более тщательно изучить процедуру сооружения фундамента для гаража из сэндвич панелей.

Данная процедура необязательна, так как установка данного здания возможна всего лишь на ровной поверхности, однако, существуют условия, не позволяющие оборудовать такое основание, тогда требуется произвести сооружение фундамента.

Предлагаем изучить технологию выполнения данного процесса:

1. Первый этап предполагает разметку участка под фундамент. Для этого, основание очищается от дерна и разравнивается. После установки разметки происходит копание траншеи, ширина которой составляет 600 мм, а глубина до 500 мм. На дне траншеи засыпается дванадцатисантиметровый слой песка, который поддается тщательной утрамбовке с помощью специального оборудования и воды.

2.Внутри траншеи монтируется опалубка, шириной 400 мм, а высотой на 200 мм выше дна фундамента. Верхняя часть опалубки выравнивается в соотношении с уровнем. Во внутренней части укладывается гидроизоляционный материал в основе которого лежит плотный полиэтилен. Далее производится укладка арматуры двумя рядами, для их скрепления между собой используют поперечные прутья. В местах соединения арматуры используется мягкая проволока.

3. Следующий этап — подготовка бетона для заливки фундамента. Для его приготовления потребуется песок, цемент и наполнитель в виде щебня мелкой фракции. Все компоненты соединяются в соотношении 2:1:2. В процессе приготовления бетонной смеси необходимо использовать бетономешалку, которая поможет качественно перемешать все компоненты и улучшит их прочность. Сначала производится закладка песка, цемента и воды, которые смешиваются между собой. Далее добавляется наполнитель.

4. Для заливки опалубки применяют бетон, который выравнивается по верхнему краю, накрывается пленкой и оставляется до полного высыхания. Когда бетон схватится, это произойдет минимум через два дня, снимается опалубка.

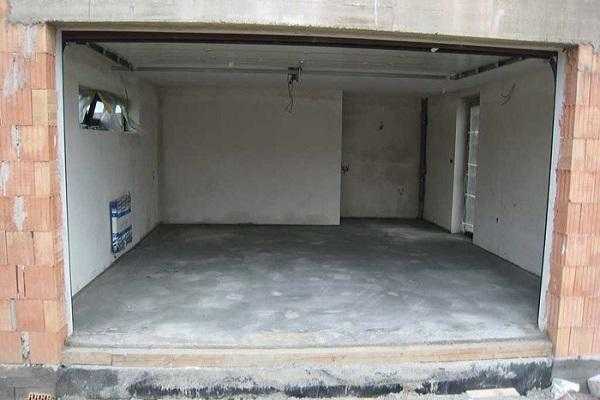

5. Производится обратная засыпка с помощью песка и начинается обустройство пола. На полу засыпается песчаная подушка, которую хорошо утрамбовывают и выравнивают. На песок устанавливается арматурная сетка, которая состоит из прутьев, связанных между собой тонкой проволокой. Для того, чтобы обеспечить полное погружение арматурной сетки в бетонное основание, она немного приподнимается из песка. Для этого потребуется наличие специальных приспособлений или небольших кусков кирпича.

6. Для удобного выравнивания пола производится монтаж маяков. Их устанавливают отступая один метр от фундамента. Именно с их помощью производится выравнивание цементного раствора, которым заливают пол. В бетон добавляется всего лишь третья часть щебня, а песок с цементом имеют соотношение один к одному.

7. Бетон заливается на поверхность пола, а далее равняется с помощью правила в соотношении с предварительно установленными маяками.

Сооружение каркаса под гараж из сэндвич панелей

Строительство гаража из сэндвич панелей основывается на сборке каркасной конструкции, которая в дальнейшем будет обшита панелями. При покупке сборного комплекта, в него входит специальная инструкция, в которой четко изложены все этапы проведения данного процесса. Технология сборки каркаса под сэндвич панели предполагает:

1. Отдельную сборку каждой стены.

Для этого отдельно раскладывают комплект профилей и соединителей для боковых стен, если конструкцию собирают самостоятельно, то нарезается профиль в соотношении с ранее разработанным проектом. Сначала собирается стена по периметру в виде прямоугольника. Далее производится установка дополнительных ребер жесткости с интервалом в полметра. Для того, чтобы конструкция приобрела более высокую прочность, требуется с помощью стальной перфорированной ленты стянуть ее по диагонали. Все элементы соединяются саморезами при помощи шуруоверта. Таким образом производится сборка двух боковых стен. Две остальные стены собираются также. Фасадная стена требует особой внимательности, так как в процессе ее сборки требуется тщательно измерить расстояние для монтажа ворот.

2. Для изготовления потолочных перекрытий используется более мощный тип профиля, который имеет больший диаметр. Так как крыша имеет небольшой угол наклона, то нагрузка на ее поверхность, особенно в зимнее время, сильно возрастает. Сначала производится прямоугольная конструкция из профиля, а далее монтируют дополнительные ребра, обеспечивающие прочность и жесткость крыши, и в то же время используются как обрешетка.

3. Сначала производится установка ранее собранных стенок, которые соединяются между собой специальными соединителями. Выравнивание стен происходит в соотношении с отвесом и с уровнем.

4. Крыша крепится на готовый каркас, укладывается на гаражную раму и фиксируется саморезами. Далее следует процедура обшивки гаража.

Сборка конструкции: обшивка сэндвич панелями и отделка крыши

Панели начинают устанавливать с любого угла каркасной конструкции. Первая стыковочная панель фиксируется на поверхности шурупами, которые имеют болтовые головки. Уровнем производится выравнивание панели по вертикали и по горизонтали.

Саморезы крепятся на панель с отступом от ее края, на минимум 5 см. Шаг установки самореза — 0,5 м. То есть, если длина панели 200 см, то для ее фиксации с одной стороны потребуется четыре самореза.

При установке гаража в местности с неблагоприятными климатическими условиями, с частыми ветрами или повышенными механическими нагрузками, рекомендуется крепить саморезы чаще.

Первая панель соединяется со второй специальным запорным механизмом. Для герметизации швов, следует поместить в них прокладки, а на участке, расположенном между каркасом и панелью устанавливается уплотнитель. Для повышения сцепления между панелями требуется сжать места их соединения, при этом избегая их деформации. Если регион отличается суровой зимой и наличием большого количества атмосферных осадков, то все запорные механизмы промазываются при помощи герметика, а далее производится соединение панелей.

Укладку каждого нового ряда начинают с монтажа стыковочной панели, рекомендуется обустраивать стыки таким образом, чтобы они находились в разбежке. Поэтому, укладка нового ряда начинается с небольшого остатка панели, предыдущих рядов. Не следует забывать о деформационных зазорах, которые закрываются с помощью угловых накладок.

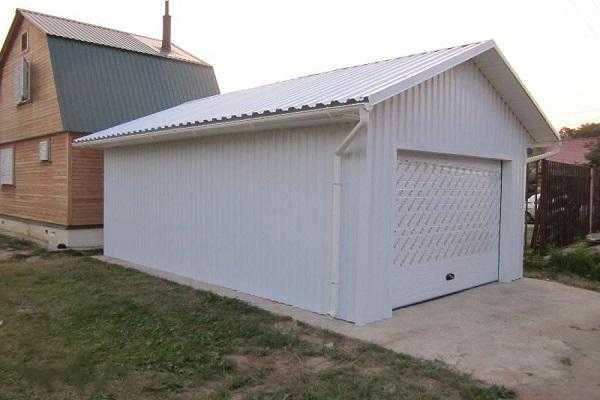

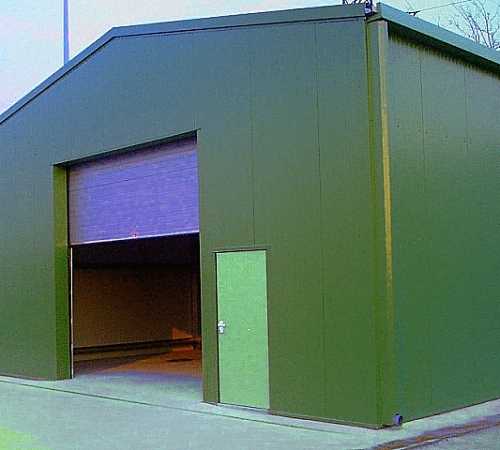

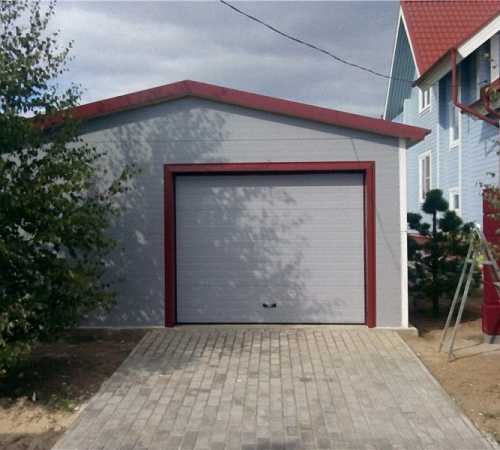

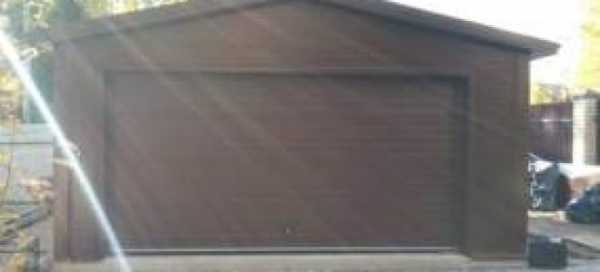

Гараж из сэндвич панелей фото:

При необходимости в обрезке сэндвич панели используется ножовка с мелкими зубьями или электрический лобзик, но ни в коем случае, не болгарка, так как она деформирует и перегревает торцы панелей.

Если существуют участки простой состыковки панелей, для их закрытия устанавливают защитные стальные насадки. Они выступают за поверхность шва, минимум на 50 мм с каждой из сторон. Сначала накладку промазывают тонким слоем герметика, и фиксируют с помощью самореза. От герметичности стыков зависит уровень теплопотерь гаража и его теплоизоляция.

Когда работы по установке сэндвич панелей завершены, с них снимается защитная пленка.

Для отделки крыши также используют сэндвич панели. Существует несколько вариантов обустройства крыш:

• односкатная;
• двухскатная.

Установка панелей производится по длине. Начинается монтаж снизу. Панель фиксируется с помощью самореза в верхней ее части. Таким образом, последний ряд, приближается к коньку.

Для того, чтобы не проводить целостную гидроизоляцию кровли, достаточно каждый шов сэндвич панели промазать герметиком. На все стыки надеваются защитные накладки.

Сэндвич панели отличаются высокой хрупкостью, поэтому при необходимости в перемещении по поверхности кровли рекомендуется использование деревянного настила, опирающегося на каркасное сооружение.

Крыша, покрытая сэндвич панелями требует обязательного обустройства водосточной системы. Так как влага не должна на ней скапливаться, это приведет к попаданию влаги в панель, к намоканию утеплителя и к ее порче.

Гараж из сэндвич панелей видео:

strport.ru
