Деревянные ворота для гаража своими руками: полезные советы
Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.
Возведение гаража – это обязательное условие комфортного использования и сохранности автомобиля. Если у Вас частный дом, то построить гараж можно рядом или даже пристроить к нему. Неважно, где находится автогараж, главное обеспечить высокий уровень защиты имущества, а это возможно только при монтаже крепких и надежных ворот. Портальные устройства бывают различной конструкции, выбор которой зависит от особенностей помещения, бюджета и предпочтений хозяина. Самый доступный вариант на сегодня – это изготовить и установить деревянные ворота для гаража своими руками. Это даст Вам возможность не только сэкономить, но и подогнать их под свой стиль. Сделав все самостоятельно – от «А до Я», будете точно уверены в качестве и надежности ворот.
Технология производства распашного устройства

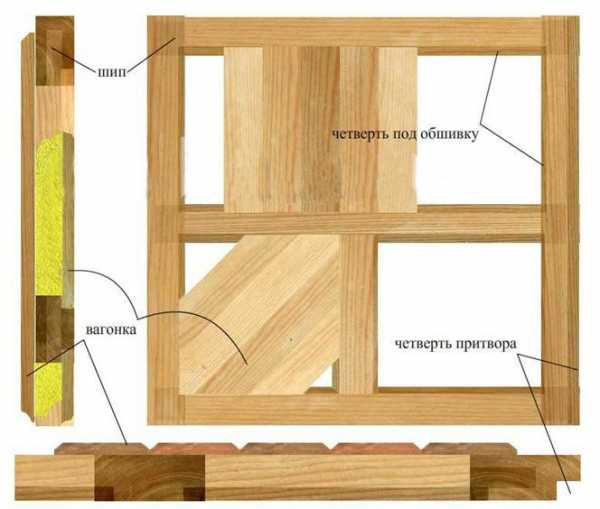

Изготовление каркаса створок
Раму створок распашных ворот обычно изготавливают из деревянных брусков, сечение которых (Ширина Х Толщина): 90-100мм Х 50мм. Сколачивать каркас можно любым доступным и удобным для Вас способом:
- Простейший способ соединения элементов рамы створок выполняется при помощи обычной ножовки и топорика или ножа, и стамески. Крепления между собой фиксируют саморезами. После того, как будет выполнена обшивка, конструкция приобретет необходимую прочность, поэтому тип соединения углов не принципиален.
- Если у Вас в наличии полный набор столярных инструментов, то каркас можно изготовить, так сказать, «по всем правилам столярного дела», и собрать его в потайной шип. Для этого на внутренних сторонах брусков делают выборку 1/4 от толщины досок или вагонки предполагаемой внутренней обшивки, и укладывают их с набором любого рисунка. Такой способ не даст повести полотно ворот, и они дольше будут сохранять привлекательный и аккуратный внешний вид.
Надежный способ закрепления рамы
Дополнительно! Собирайте раму на ровной поверхности так, чтобы все элементы располагались в одной плоскости (это поможет избежать пространственных перекосов), а также не забывайте проверять размеры по диагоналям конструкции.
Покраска, обшивка и утепление
Далее наружную сторону рамы покрасьте, и уложите на нее 5-8ми слойную фанеру. Соедините детали мелкими саморезами до высыхания краски. Лучше всего использовать краску ПФ (пентафелевую), потому что она обладает хорошими влагоотталкивающими и клеящими свойствами.
Полусобранную заготовку распашных гаражных ворот переворачивают, промежутки между брусками также покрывают краской и заполняют утеплителем, к примеру, изовером. Лучше всего утеплять на свежей краске, тем самым предотвращая негативные последствия – сползание материала по внутренней поверхности каркаса.
Затем раму следует окрасить с другой стороны и до момента высыхания прибить предварительно окрашенную с внутренней стороны фанеру или оргалит. Последний отлично подходит для обшивки внешней стороны, если Вы планируете в дальнейшем отделывать ворота декоративными или защитными материалами, например, оцинкованными металлическими листами. В итоге, у Вас получится теплый и достаточно прочный 3-х слойный сэндвич из фанеры, утеплителя и фанеры (оргалита), закрепленных на деревянном каркасе.
Монтаж конструкции
Коробку делают в виде дверного блока, изготавливая из «капиталки» или профилированных брусков без применения металла. Коробку жестко скрепляют со стенами.

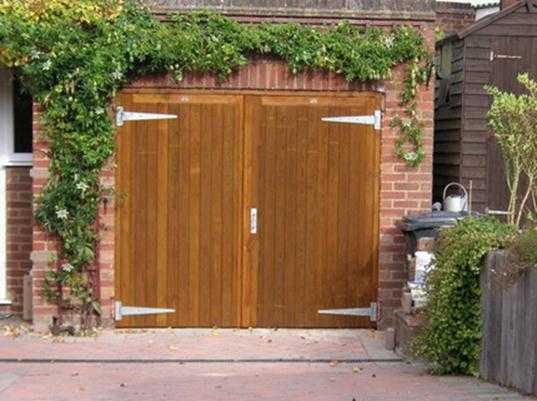

Гаражные ворота распашного типа навешивают на металлические петли или навесы таким образом, чтобы полотно плотно входило в ¼ ранее выбранную для дверной коробки.
Портальное устройство на навесахВарианты закрепление металла с внешней стороны
Если декоративное назначение и защита древесины – на раму створок саморезами 55-60 мм прикрепляют рейки толщиной 10-15 мм и шириной 40-50мм, располагая их параллельно вертикали с шириной шага 10-20 см. Затем накладывают листы металлопрофиля, которые крепятся на рейках также посредством саморезов, однако длиной 38 мм. Все точки креплений должны совпадать с местами расположения брусков. В данном случае дверные навесы фиксируют непосредственно на полотне створки под листами металла.

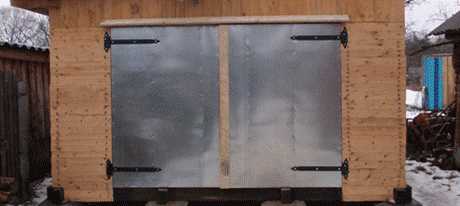

Обшивка листами металла
Если же требуется защита автогаража от взлома — полотно должно входить в 1/4 притвора вглубь, а привинченные рейки были заподлицо с наружной гранью коробки. Рекомендуется использовать листы металла толщиной от 3 миллиметров, и закреплять их дюбелями с резьбой или саморезами, оснащенными большими плоскими шляпками, предотвращающими их расклепывание после наворачивания. Навесы створок лучше всего сварить с металлом.
По периметру ворот к дверной коробке прикрепите полосовое железо прямо поверх навесов с небольшим зазором от листа металла полотна. Затем можно выполнять штукатурную или другую отделку стен, прикасающуюся вплотную с полосовым железом или поверх него.
Варианты обустройства портала для въезда автомобиля
rusograda.ru
Деревянные ворота на гараж своими руками
Разделяют несколько видов деревянных ворот, которые можно построить самому: откатные, распашные, роллетные и подъемно-поворотные. Наиболее простым и экономным вариантом являются распашные и подъемно-поворотные деревянные ворота. Построение деревянных распашных ворот состоит из трех стадий: подготовка необходимых материалов, изготовление рамы и каркаса для ворот, обшивка и сваривание ворот.Стадии постройки деревянных ворот
В первую очередь нужно определиться с инструментами, которые понадобятся для данной работы. Такими инструментами являются рулетка, карандаш, болгарка, молоток, ножовка, сварочный аппарат и электроды, деревянные доски, металлический профиль и стальной уголок.
После того как все материалы и инструменты подготовлены можно преступать к вычислению параметров двери и дверного проема. Следующей стадий после правильно сделанных подсчетов будет изготовление рамы и каркаса. Для конструирования рамы понадобятся уголок и болгарка.
Имеющийся в наличии уголок разрезают на восемь ровных частей с помощью болгарки это можно сделать очень просто. Лучше всего если имеющийся уголок будет с запасом, что поможет избежать нехватки материала в случае не правильного измерения.
Разрезанные куски должны сходиться по размерам с гранями проема для ворот. Далее понадобится пара стальных пластин, которые помогут приступить к свариванию этих элементов с обеих сторон каркаса. Планки следует крепить, начиная с углов конструкции, а затем по всей плоскости.
Стадия конструирования непосредственно самого каркаса предусматривает заранее нарезанные части из уголка, которые имеют меньший размер, нежели части которые нарезались для изготовления рамы. Правильный подсчет позволит, и подготовка материалов поможет значительно сократить время работы и усилия.
Для того что бы безошибочно вычислить нужный размер требуется использовать соответствующую формулу:
- производиться измерение ширины каркаса, полученное число переводится в миллиметры, и делиться пополам.
- от итогового числа отнимают тридцать миллиметров.
Затем вся конструкция собирается на ровной поверхности с использованием уровня для более ровного измерения. Так же важно учесть возникновение всевозможных зазоров, которые рекомендуется устранить, что избежать мелких неполадок в дальнейшем.
Последним этапом в изготовлении деревянных ворот для гаража своими руками является обшивка и сварка всего изделия. Деревянные доски в качестве выбранного материала для обшивки должны так же быть на пару миллиметров меньше внутренней части каркаса. Доски укладываются равномерно в створку и прикрепляются в верхней и нижней части.
Прикрепить их можно с помощью специальных пластин, шурупов или гвоздей. На заключительном этапе производится сварка всех железных элементов таким образом, что бы ни было погрешностей, и конструкция крепко держалась. После установки всей конструкции ворота нужно покрасить специальной краской для того что бы они ни подвергались влиянию ржавчины и гниения.
Преимущества и недостатки установки деревянных ворот
Деревянные ворота на гараж своими руками имеют свои как плюсы, так и минусы, но плюсов все же гораздо больше чем минусов.
К основным преимуществам деревянных распашных ворот относятся:
- Имеет высокие качественные и защитные характеристики.
- Имеют весьма современный вид и красивый вид.
- Не доставляют никаких трудностей при их эксплуатации.
- Приемлемая цена дверей с учетом всех материалов.
Недостатки деревянных ворот:
- На работоспособность сильно влияет сила ветра
- Некоторые детали нужно заменять не реже чем раз в два-три года.
- Очень зависимы от внешнего воздействия.
Рекомендации по установке ворот на гараж
При изготовлении деревянных ворот на гараж своими руками полезно придерживаться некоторых рекомендаций, которые помогут успешно осуществить поставленную цель в изготовлении сооружения. Выбирая тот или иной сорт досок, лучшими будут те, которые прослужат долго и будут крепкими по своему качеству.
Для того что бы доски плотно прилегали к раме ее поверхность предварительно делают гладкой с использованием болгарки. Рекомендуется тщательно обработать дерево перед покраской специальным септическим спреем от насекомых, которые могут испортить древесину. Кроме этого для защиты древесины используют финишное покрытие и яхтенный лак.
Подъемно-поворотные деревянные ворота для гаража своими руками
Ворота такого типа отличаются от распашных ворот своим построением и функциональностью. Суть их построения заключается в том, что к деревянному полотну, на котором находятся слеги скрепляющие створку, с помощью шарниров, прикрепляется шнур, которым открываются и закрываются ворота.
Также на полотно устанавливается противовес как необходимый элемент для закрывания. Такие ворота очень неудобны в использовании и но при изготовлении занимают меньше времени чем распашные ворота.
Но, не смотря на эти неудобства, они имеет и свои привилегии, например то, что они совсем не требуют места для открывания, могут открываться с помощью шнура или автоматически, можно устанавливать в одинарных или двойных гаражах.
Кроме этого в отличии от распашных ворот они в значительной мере устойчивы к внешним негативным факторам, меньше ржавеют и поддаются гниению и насекомым. И стоит сказать, что по своей прочности ненамного уступают распашным воротам, а может даже остаются в приоритете.
www.vashcottage.ru
видео-инструкция как построить, какие сделать гаражные ворота, чертежи, фото и цена
Все фото из статьи
Во многих случаях строительство деревянного гаража является оптимальным вариантом, к примеру, если нужно обустроить место для автомобиля на загородном участке. Дерево является вполне доступным материалом, к тому же для возведения такой конструкции необязательно обладать навыками строительства. Ниже мы подробно рассмотрим, как самостоятельно построить деревянный гараж.

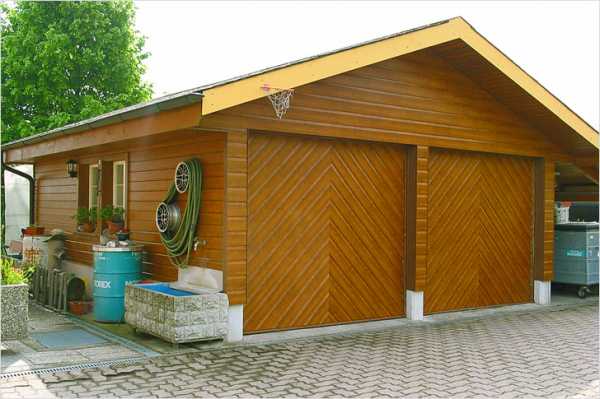

На фото — деревянный гараж
Общие сведения
Надо сказать, что многие автолюбители отказываются от строительства деревянного гаража по причине его проблем с пожаробезопасностью и влагостойкостью. Однако,в наше время существуют пропитки для древесины, которые наделяют ее всеми необходимыми качествами. Таким образом, при правильной обработке, строение становится не только долговечным, но и безопасным.
Кроме того, необходимо соблюдать технологию строительства, и на всех этапах придерживаться заранее подготовленного проекта. Что касается технологии, то существует два наиболее распространенных варианта строительства:
| Технология строительства | Особенности |
| Сруб | Для строительства используются брус или бревна, которые укладываются друг на друга, как при строительстве деревянных домов. |
| Каркасная конструкция | В этом случае выполняется каркас из бруса, который впоследствии обшивается облицовочным материалом. |
Надо сказать, что каркасная технология позволяет построить гараж гораздо быстрей и дешевле. К тому же для строительства сруба необходимо иметь некоторый опыт подобной работы. Поэтому ниже рассмотрим процесс строительства именно каркасного гаража.
Схема каркаса гаража
Порядок строительства
Проект
Несмотря на простоту возведения каркасной конструкции, предварительно все же необходимо выполнить некоторые подготовительные работы. В частности, нужно сделать чертежи гаража своими руками из дерева. Они позволят заранее рассчитать необходимое количество строительных материалов, а также, что самое важное, служат инструкцией по дальнейшему строительству.
Если подобной работой ранее вы не занимались, то лучше найти готовый проект в интернете,в частности, некоторые чертежи имеются и на нашем портале.
Подыскав подходящий проект, вы можете подкорректировать его, изменив размеры, которые зависят от следующих моментов:
- Размеров автомобиля;
- Количества транспортных средств;
- Предназначения гаража –может использоваться только для автомобиля или, к примеру,дополнительно служить мастерской;
- Места, отведенного под гараж на участке.
Потому, прежде чем начать работу над проектом, следует заранее продумать все эти моменты.
Совет! К гаражу в процессе строительства можно пристроить навес, который удобен для краткосрочной парковки автомобиля. Кроме того, навес можно использовать для всевозможных хозяйственных целей.
Пример гаража с фундаментом
Выполнение фундамента
Итак, проект готов, теперь строим гараж. Как известно, основой любого сооружения является надежный фундамент. Поэтому на первом этапе нужно выполнить основание.
Технологий устройства фундамента существует очень много. В качестве примера рассмотрим изготовление фундамента в виде бетонной плиты. Последняя будет служить еще и черновым полом будущего гаража.
Схема плитного фундамента
Работа над фундаментом выполняется в таком порядке:
- Вначале нужно подготовить площадку – расчистить от травы и мусора, после чего нанести разметку согласно проекту.
- Затем нужно выкопать котлован на глубину около 40 см, выровнять стенки и дно.
- Далее на дно насыпается слой щебня толщиной около 15 см и тщательно трамбуется.
- После этого засыпается слой песка и также тщательно трамбуется. Песок предварительно нужно смочить водой.
- Поверх песка стелется слой гидроизоляции, к примеру, полиэтиленовая пленка.
- Затем по периметру котлована устанавливается опалубка.
- Следующим шагом является укладка армирующей сетки, которую можно приобрести готовую или сделать самостоятельно из арматуры сечением 10-12 мм. Размер ячейки должен составлять 25-30 см.
- После выполнения всех подготовительных работ нужно залить опалубку бетоном M При этом бетонную массу следует постоянно утрамбовывать во избежание образования воздушных пузырей.
Залитую площадку желательно накрыть брезентом и первые несколько суток периодически смачивать. Приступать к дальнейшей работе можно спустя 28 дней, когда бетон наберет марочную прочность.

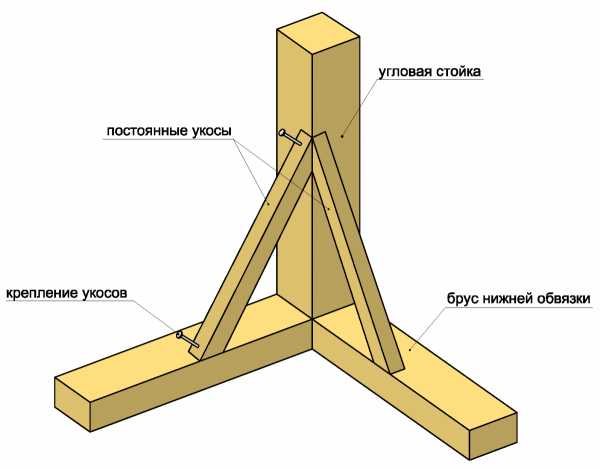

Схема крепления стойки к нижней обвязке
Возведение каркаса
Теперь, когда основание готово, можно выполнить каркас.
Инструкция выглядит следующим образом:
- По периметру площадки надо уложить несколько слоев рубероида, который будет выполнять функцию гидроизолятора.
- Затем по периметру укладывается брус сечением не менее 100х50 мм. Зафиксировать брус можно при помощи длинных дюбель-гвоздей. Предварительно все детали необходимо обработать антисептической и антипиреновой пропиткой.

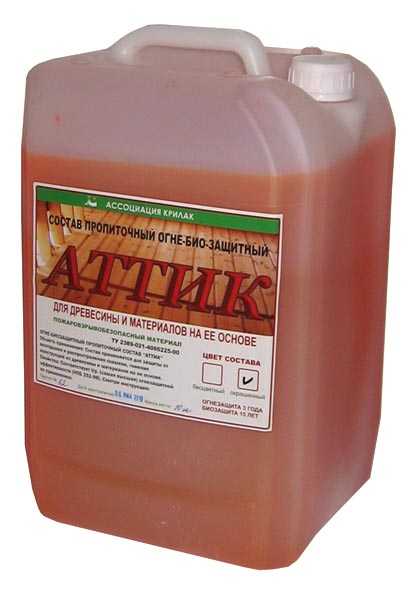

Защитная пропитка для древесины
- Далее на брус нижней обвязки устанавливаются вертикальные стойки с шагом около метра, выполненные из бруса 100х100 мм. Зафиксировать их можно при помощи стальных уголков и саморезов, а также раскосов.
- Сверху все стойки соединяются верхней обвязкой, в качестве которых можно использовать брус 100х50 мм. Помимо этого стойки следует соединить досками-перекладинами, которые должны располагаться на разном уровне.
- В местах расположения ворот устанавливается дверная коробка.
- Затем выполняется каркас кровли, который состоит из стропильных ферм, образованных стропильными ногами. Последние снизу опираются на балку верхней обвязки, а сверху соединяются в коньковом узле.Дополнительно стропильные ноги соединяются между собой стяжкой, расположенной ближе к коньку.
- Далее к стропилам прибивается обрешетка, к которой впоследствии крепится кровельный материал.
На этом процесс изготовления каркаса завершен.

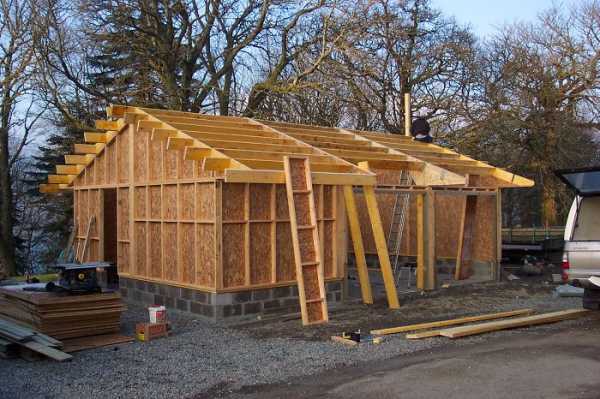

Обшивка каркаса ДСП
Обшивка
После изготовления каркаса нужно обшить конструкцию. Для этого снаружи обычно используют вагонку, а изнутри – доски, плиты ДСП, фанеру или другой материл. Закрепить его настойках можно при помощи саморезов.
При этом в пространство между несущими деталями следует уложить теплоизолятор, к примеру, минеральные маты. Теплоизолятор предотвратит перегревание помещение летом, а также будет выполнять функцию шумоизоляции.
Что касается крыши, то ее можно покрыть любым кровельным материалом. Чтобы строение сочеталось с остальными зданиями на участке, лучше использовать тот же материал, который использовался для крыши дома.
Обратите внимание! Прежде чем настелить кровельный материал, на обрешетку следует уложить слой гидроизоляции, что сделает крышу герметичной.

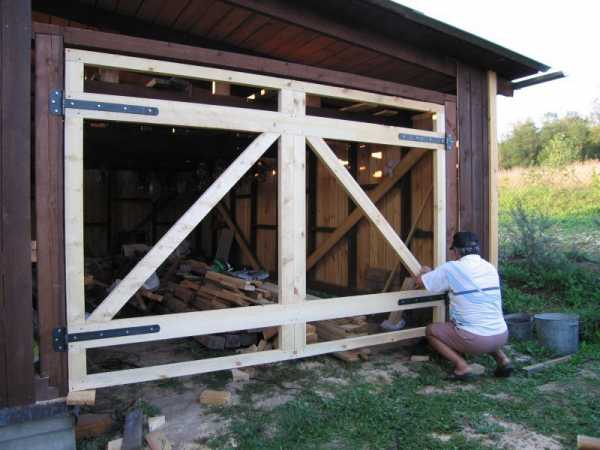

Каркас гаражных ворот
Ворота
Ворота можно заказать уже готовы, однако, их цена, как правило, достаточно высокая.Поэтому целесообразней сделать их самостоятельно. Для этого понадобится брус сечением не менее 50х50 мм.
Изготавливаются гаражные ворота из дерева своими руками в таком порядке:

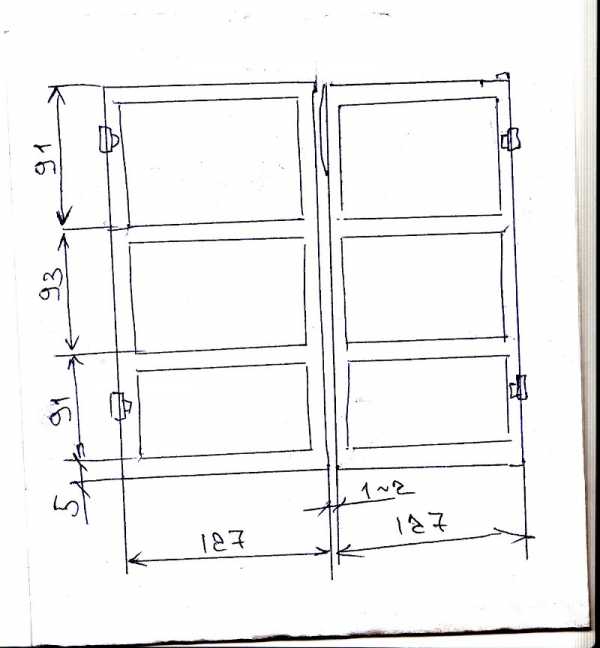

- В первую очередь выполняются чертежи ворот, на которых указываются их размеры.
- Затем из бруса делаются две рамы, которые укрепляются раскосами и поперечинами.
- После этого получившиеся каркасы ворот устанавливаются на специальные гаражные навесы.
- Установленные каркасы следует обшить с двух сторон досками.
- В завершение работы устанавливаются замки или петли для навесных замков, а также крепятся для удобства ручки. Снизу и сверху на одной створке следует выполнить Г-образные затворы.
На этом ворота для гаража своими руками из дерева выполнены.
Вывод
Строительство деревянного гаража является не таким сложным процессом, как многие себе представляют.Главное – правильно составить проект и затем внимательно и аккуратно выполнять сборку конструкции.
Получить дополнительную полезную информацию по озвученной теме вы можете из видео в этой статье.
rubankom.com
Строим гараж своими руками: как правильно сделать распашные деревянные ворота

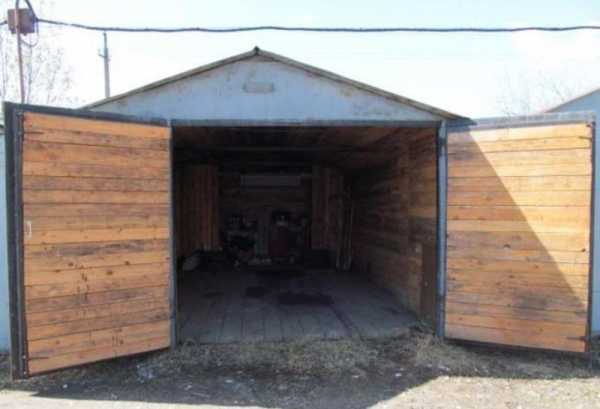

Распашные ворота
Самый простой тип двустворчатых ворот, который особенно привлекателен благодаря низкой стоимости и надежности.
К недостаткам следует отнести необходимость наличия перед гаражом свободного пространства для раскрывающихся створок (особенно часто возникают сложности с сугробами и льдом в зимнее время) и проблемы теплоизоляции.
Для того чтобы оборудовать гараж двустворчатыми распашными воротами следует, прежде всего, выбрать материал.
Распашные ворота изготавливают из дерева или металла. Ворота из металла более надежны, но деревянные имеют ряд преимуществ, так как они не подвержены воздействию ржавчины и не нагреваются в жаркую погоду. Наличие металлических ворот при резких перепадах температуры приводит к появлению конденсата внутри гаражного помещения, а значит — начинается разрушительный процесс коррозии металлических частей автомобиля.
Делаем деревянные распашные ворота
1. Сначала подготавливаем створки будущих ворот: нужно соорудить деревянный каркас (размером 1.7 м × 1.8 м) и обшить его гладкой или фигурной вагонкой.
2. Создаем коробку, к которой будут крепиться ворота, из досок шириной не менее 10 см и толщиной около 5 см. Элементы коробки соединяются четко под прямым углом посредством прямых или косых шипов.
3. Закрепляем сделанную коробку в проеме гаража при помощи клиньев, а затем ершей (зазубренных гвоздей с квадратным сечением), вбитых в швы кладки.
4. Проводим тщательные измерения и убеждаемся в том, что створки ворот точно подогнаны под коробку.
5. Фиксируем петли и навешиваем на них створки. Петли закрепляются шурупами.
Как врезать петли:
- Отмерить место для петли.
- Приложить к выбранному участку петлю и обвести по контуру.
- Удалить из обведенного участка древесину (на глубину равную толщине половины петли) при помощи стамески.
- Установить половину петли, шилом отметив места для шурупов в отверстиях. Завернуть два шурупа.
- После установки двух половинок разных петель в коробку к ней нужно примерить створку ворот. Отметить расположение петель на створке.
- Также, используя стамеску, вырезать древесину и зафиксировать вторые половины петель (двумя шурупами).
- Навесить створку.
- Отрегулировать неточности и закрепить оставшиеся шурупы.
Во избежание перекоса створок необходимо оборудовать невысокие подпятники по центру въезда. Подпятник — это упорный подшипник, воспринимающий исключительно осевые нагрузки. Именно на подпятники и будут опираться находящиеся в закрытом состоянии створки.
Распашные ворота своими руками для дачи (видео):
