Газгольдер наружной установки под ключ в Санкт-Петербурге и Ленобласти

Газгольдер наружной установки под ключ в Санкт-Петербурге и Ленобласти

Опубликовано: 04.01.2017 23:32

Установка газгольдера — самый разумный способ решить проблему энергообеспечения загородного дома, дачи,  нежилого производственного помещения, любого здания где нет центрального газопровода. Газификация с помощью газгольдера — это недорого, это быстро и экологически безопасно.

Компания «Газэкосеть»  берет на себя все этапы проекта – от расчета потребления энергии на объекте (то есть, объема газгольдера, планируемого к установке) и согласования работ до монтажа и пусконаладки системы с газгольдером.

Цены на установку небольшого наружного газгольдера зависят от объема выбранной модели и специфики работ на конкретном земельном участке.

При установке газгольдера, минигазгольдера или газоснабжения от баллонов необходимо соблюдать правила установки газового оборудования, такие работы должны проводить квалифицированные специалисты.

Правила монтажа газгольдера.

Газгольдер – его устройство и его монтаж – регламентируются несколькими документами. Основа проектирования газгольдера – документ ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением». Основа установки газового резервуара – СП 62.13330.2011 «Газораспределительные системы».

Монтаж внешних газопроводов (от газгольдерной установки до входа в дом) регламентируется Сводом правил 42-103-2003 «Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов».

В целях пожарной безопасности монтаж оборудования для газораспределительной системы происходит на глубине нескольких метров и на расстоянии от опор линий электропередач, водопроводов, жилых и нежилых зданий.

Газгольдер наружной установки – чаще всего, минигазгольдер – устанавливается над землей. В случае использования в системе газгольдера наружной установки, последний может монтироваться непосредственно у стены здания.

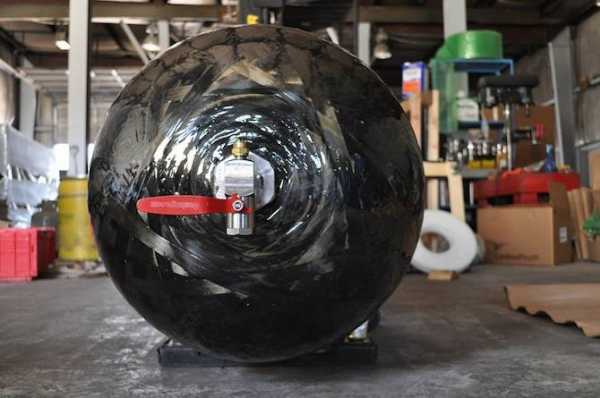

Небольшой газгольдер для частного здания изготавливается из высокопрочных материалов и проходит сертификацию на соответствие требованиям пожарной безопасности. В зимнее время газгольдер наружной установки оснащается системой обогрева.

Правила установки газового котла в частном доме.

Монтаж отопительного газового котла должен направлять выхлоп оборудования в отдельный газоход, сам газоход должен быть устроен так, чтобы продукты горения проходили не более 3 поворотов трубы (соблюдение такого правила монтажа газовых котлов помогает избежать излишнего засорения трубы газохода осадками продуктов горения).

Газовый котел и дымоход должны быть соединены трубой длиной не более 25 см.

Помещение, где планируется установка газового отопительного оборудования, также должно соответствовать строгим требованиям. Помещение для  установки газового котла или другого газового оборудования должно быть оснащено вытяжной системой вентиляции. Запрещено проводить монтаж газового котла в жилых помещениях и помещениях санузла.

Требования к этажу, на котором проводится установка газового котла в частном доме, зависят от мощности котла. Так же, как для каждого котла определяются свои требования к объему комнаты, пределу огнестойкости стен, освещенности помещения.

www.gazekoset.ru

Какой газгольдер лучше выбрать?

Лучший газгольдер для дома или дачи ищет любой владелец загородной недвижимости, понимающий преимущества отопления ее при помощи оборудования на газу. Но при этом различными покупателями к искомому варианту емкости для СУГ предъявляются не только разные, но и зачастую противоречивые требования.



Одни руководствуются фактором минимальной стоимости приобретения резервуара. Другие хотят купить наиболее вместительную емкость, чтобы реже заказывать заправку.

Третьи имеют четкое представление о том, где должен быть размещен газгольдер на участке и ищут вариант, который будет соответствовать четким габаритам.

Таким образом, понятие «лучший газгольдер» — нечто абстрактное и индивидуальное в каждом конкретном случае. И поэтому подходить к его выбору необходимо каждый раз с учетом специфики конкретного участка и жилья.

Тем не менее, существует определенный алгоритм, следуя которому вопрос о том, как выбрать газгольдеры для своих нужд, будет закрыт для каждого из потенциальных покупателей.



Внутренний или внешний газгольдер?

Первый из критериев, на основе которых подбирается резервуар для автономной системы газификации частного жилья – место его размещения. Но, выбирая

внутренний либо внешний газгольдер, владельцу приходится ориентироваться не только на собственные желания, но также требования ГОСТ и СНИП. А они достаточно строги и требуют строгого исполнения специалистами монтажных бригад.

Давайте разберемся. Если Вы являетесь счастливым владельцем загородного коттеджа внушительной площади, нет смысла приобретать малый по объему резервуар для СУГ. Его небольшой объем даст экономию при покупке, но она быстро будет нивелирована частыми заправками автомобиля-газозаправщика. Единственными плюсами такого решения – внутреннего размещения резервуара – является экономия при монтаже, защищенность от факторов внешней среды и небольшая протяженность газопроводов.

Вместительный же резервуар (скажем, 4-10 кубометров), который был бы оправдан для этих целей, вряд ли возможно установить в закрытом помещении. Именно поэтому подавляющее большинство подобной продукции, выпускаемой как отечественными, так и импортными производителями, относятся к внешним газгольдерам. Это находит непосредственное отражение в их конструктивных и технологических решениях.



Газгольдеры наземные и подземные

Выбор места размещения газового резервуара напрямую связан и с фактором его исполнения. То есть, подбирая «место стоянки» главного элемента автономной системы газоснабжения загородного жилья, его владелец уже должен представлять, будет ли он вертикальным или горизонтальным. О том, как и из каких соображение подобрать оптимальное исполнение емкости для СУГ, Вы можете прочесть в отдельной статье.

Остается последний шаг. Вам предстоит выбрать, устанавливать ли хранилище для пропан-бутана на поверхности земли или же в подземном варианте.

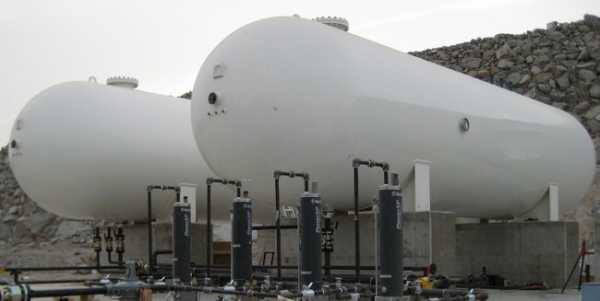

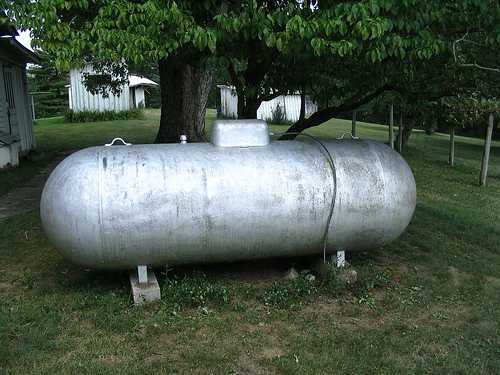

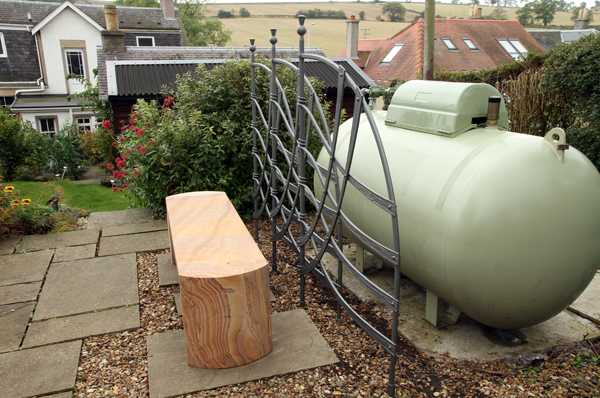

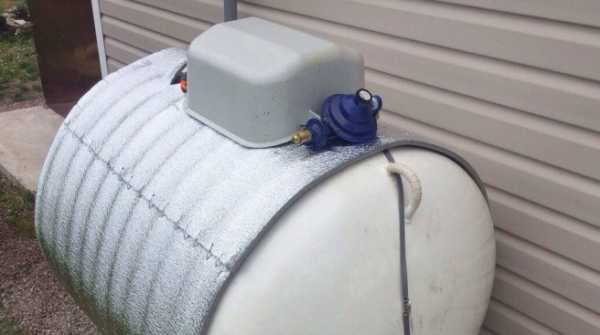

Газгольдер наземный – довольно редкий вариант частной газификации жилья, который, тем не менее,  обойдется своему покупателю в меньшую сумму. Экономия достигается прежде всего за счет отсутствия необходимости в земляных работах, что требуют привлечения тяжелой техники. Но при этом стоит понимать, что российские морозы существенно снижают испарение пропан-бутана. Поэтому выбирая

наземный вариант емкости для сжиженного газа, придется как минимум докупать испарительную установку и подумать над утеплением стенок бочки. В противном случае, Ваша отопительная система наверняка не сможет работать эффективно ввиду недостатка газообразной фазы топлива. Заправка наземной емкости также несколько сложнее.

В силу всех перечисленных причин наземная газовая емкость выбирается в тех случаях, когда участок достаточно большой, а подземное размещение затруднено либо невозможно по ряду причин.

Спрос на подземные газовые резервуары горизонтального исполнения, к числу которых относится и продукция Химмаш, существенно больше. Это объясняется массой преимуществ такого варианта. В их числе:

  • Возможность органичной интеграции подземной емкости в ландшафт участка;
  • Нет необходимости в дополнительном оборудовании и утеплении;
  • Простота заправки емкости, имеющей длинные патрубки либо удлиненную горловину.



Какие газгольдеры лучше?

Мы уверены, что теперь у Вас достаточно информации, чтобы сделать взвешенный выбор на основе весомых факторов. Но какой вариант Вы бы не выбрали — внутренний и наружный газгольдер, наземный или подземный – комфорт и безопасность его эксплуатации обеспечиваются только при условии профессионального монтажа.

Именно поэтому мы предлагаем Вам заказать у нашей компании полный комплекс работ под ключ. Помните, лучший газовый резервуар – тот, который был подобран и смонтирован специалистами с соответствующим опытом и допусками.

himmash.promo

Газгольдер наземный: обзор, преимущества и недостатки

Отсутствие стабильно работающей системы отопления заставляет многих владельцев дач и загородных домов организовывать автономную газификацию. Имея такой источник топлива, можно обеспечить всесезонную работу котла или бойлерной установки с расчетом на обеспечение ГВС. Остается лишь определить техническое решение поставленной задачи. По многим параметрам выгодным оказывается наземный газгольдер, который можно расположить в пределах участка, подключив его к домашним коммуникациям.

Что представляет собой газгольдер?

Это резервуар для содержания газообразных смесей, отличающейся повышенной защитой конструкции и наличием специальных покрытий. В качестве материала изготовления используется низкоуглеродистый стальной сплав с антикоррозийными включениями. Более простые технологии предполагают использование конструкционной углеродистой стали без легирующих добавок. Бытовые газгольдеры для загородного дома снабжаются устройствами для контроля наполненности. Современные конструкции обеспечиваются автоматикой, которую можно вводить в инфраструктуру управления оборудованием, потребляющим газ.

При выборе подобного хранилища важно правильно рассчитать объем. Для домашнего использования предлагаются модели емкостью от 100 до 5000 литров. На дачном участке с нерегулярным расходом топливной смеси можно установить наземный газгольдер на 500 литров. Однако полноценное снабжение загородного коттеджа может потребовать 3000-5000 литров. Как отмечают специалисты, в жилом доме площадью до 200 м2 в среднем потребляется 20 литров на 1 м2. На один отопительный сезон при таком расходе потребуется порядка 4000 литров.

Какой нужен газ для газгольдера?

В принципе конструкция резервуара может хранить не только газообразные, но и воздушные смеси в широком спектре. В зависимости от эксплуатационных задач, его могут заправлять природным газом, сжиженными смесями, биогазом, нефтяными испарениями, воздухом и т. д.

Для бытовых нужд обычно используются пропан-бутановые смеси в подходящей фракции. Сжиженный газ для газгольдера поставляется примерно раз в год. Заправку выполняют специальные автомобили или мобильные станции. Через подключенный шланг с насосом производится нагнетание смеси в емкость. Новейшее оборудование исключает даже малейшие выбросы газа в атмосферу при выполнении заправки.

Разновидности конструкций

Весь сегмент газгольдеров можно разделить на два типа по принципу содержания топлива. Существуют хранилища переменного и постоянного объема. В первом случае внутренний резервуар может менять объем в зависимости от заполнения газом – это происходит за счет мембранных водяных сосудов с поднимающимся контрольным колоколом. Типовые газгольдеры для загородного дома обычно имеют постоянный объем при давлении до 1,8 МПа.

Различаются конструкции также по месту и конфигурации установки. Чаще используются горизонтальные подземные модели. В данном же случае рассматривается газгольдер наземного типа, который может быть и вертикальным, и горизонтальным. Также встречается особая категория передвижных газгольдеров. Такие конструкции обычно применяют в промышленности и на строительных удаленных объектах, где нет возможности подключения к центральным линиям снабжения.

Преимущества наземных газовых резервуаров

Хотя подземный способ содержания опасных смесей кажется более безопасным, это справедливо лишь отчасти. Одним из главных достоинств наземной установки оборудования является минимизация процессов коррозии. Особенно сильно засоленные почвы негативно воздействуют на металлические поверхности и эти угрозы несравнимы с воздействием осадков на поверхности земли.

Что еще важно, наземный газгольдер всегда доступен для обслуживания и проведения диагностических операций. Те же очаги коррозии быстро обнаруживаются и ликвидируются. Имеет место и финансовая выгода. Отсутствие необходимости рытья котлована для погружения емкости и в целом минимизация монтажных работ позволяет экономить значительные суммы. Другое дело, что сам по себе газгольдер такого типа может стоить немного дороже подземного.

Недостатки наземных газгольдеров

Главным минусом конструкций такого типа можно назвать промерзание в зимний период. При отрицательных температурах происходит естественное испарение бутана, что опасно для эксплуатации оборудования. Выходом может стать дополнительное оснащение конструкции испарителем с высокой горловиной – зачастую наземные модели содержат подобные приспособления в базовом устройстве. Еще один вариант минимизации испарений – заполнять емкость смесью с повышенным содержанием пропана, не чувствительного к температурным колебаниям.

Еще один недостаток связан с урбанистическим дизайном резервуара. Впрочем, наземный газгольдер для дачи в меньшей степени рассчитывается на украшение территории. К тому же для нерегулярного сезонного использования вкладываться в емкость с подземной установкой не всегда целесообразно.

Заключение

Наличие газгольдера в составе домашнего инженерного обеспечения является хорошей альтернативой магистральным сетям снабжения. Даже если речь не идет о невозможности подключения к центральной линии снабжения горячей водой или газом, стоит продумать вариант автономного обеспечения ресурсами. Правильно выбранный наземный газгольдер покроет все нужды частного дома в тепле и горячей воде, при этом требуя небольших расходов. Неприятные моменты содержания подобного оборудования связаны лишь с техническим обслуживанием.

Конструкция газгольдера в силу понятных причин требует к себе повышенного внимания. Необходима регулярная проверка пассивных и активных защитных систем, ревизия состояния внешнего антикоррозийного покрытия и т. д. Причем желательно, чтобы комплексное техобслуживание производили специалисты на профессиональном оборудовании. Так, обязательной мерой проверки состояния газгольдера является диагностика его конструкции на сплошность и пористость. Подобная операция выполняется при помощи искрового дефектоскопа, позволяющего выявить проблемные участки на поверхности резервуара.

fb.ru

Установка газгольдера для частного дома: монтаж на участке

Газоснабжением жилого дома определяется некий уровень комфорта для обитателей жилища. Загородные дома, оснащённые централизованной подачей газа, считаются более благоустроенными.

Для владельцев недвижимости, не имеющих возможности подключиться к централизованной сети, существует альтернатива. Это установка газгольдера – сооружения, призванного обеспечить автономную систему газом. Давайте вместе разберемся в порядке проектирования и монтажа газгольдеров для дома.

Содержание статьи:

Что такое газгольдер?

Техническая классификация устройства бытового газгольдера определяет его в качестве накопителя сжиженного газа. Таким образом, газгольдер бытовой представляется сосудом, предназначенным под заполнение и хранение сжиженного газа.

Конечно же, для таких целей используется резервуар, который соответствует требованиям, предъявляемым к подобным установкам. Кроме того, газгольдеры под сжиженный газ комплектуются полным набором автоматических средств, обеспечивающих безопасность при эксплуатации опасных сосудов.

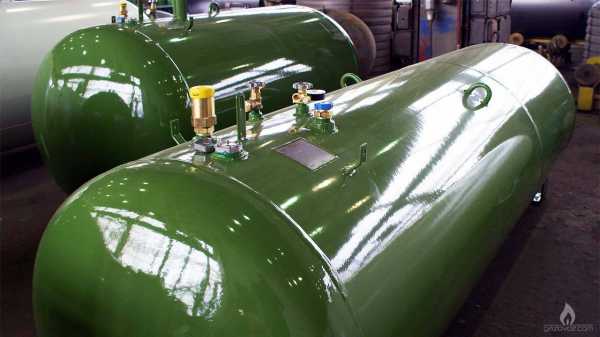

Так выглядит одна из возможных модификаций бытового газгольдера – накопителя сжиженного газа, широко используемого частными хозяйствами в качестве источника дешёвого энергоносителя

Отсюда само собой напрашивается пояснение: устанавливать, запускать в работу и проводить периодический контроль газгольдера призваны рабочие и служащие специальных организаций. Это сопоставимо примерно с тем случаем бытовой жизни, когда в доме устанавливается газовый котёл или газовая колонка.

Ну и ещё в дополнение к справке: обычно заправка газгольдеров выполняется сжиженной смесью пропана бутана. Это низкомолекулярные углеводороды, характерной чертой коих является лёгкий переход из состояния жидкости в газообразное состояние. Частота процесса заправки газгольдера, как правило, не чаще 1-2 раз в течение календарного года.

Также рекомендуем прочесть материал, где мы подробно разобрались в вопросе стоимости установки газгольдера на участке. Подробнее – читайте .

Варианты монтажа резервуаров

Вариации монтажа газгольдеров ограничиваются двумя способами:

  1. Установка наружная.
  2. Установка под землёй.

Для первого варианта монтажа характерным условием является установка в местах территории частного хозяйства, куда солнечные лучи проникают в малом объёме. Также выбирается участок территории, по возможности максимально защищённый от воздействия внешних природных факторов (сильного ветра, оползней, подвижек почвы и т.п.).

К ёмкости резервуара каких-то конкретных требований не предъявляется. Объём газгольдера полностью определяется потребительскими нуждами и пожеланиями владельцев загородного дома.

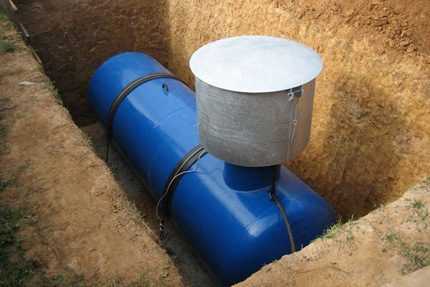

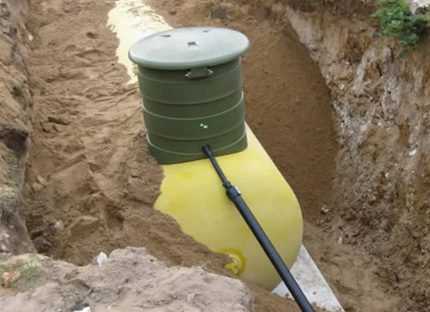

Котлован с погруженным в него газгольдером бытового назначения. Крепление резервуара выполнено ленточными стяжками. Корпус резервуара обработан защитным покрытием. Под крышкой горловины смонтирована автоматика

Газгольдеры подземной установки монтируют ниже уровня поверхности грунта. Заглубление резервуаров выполняется до глубины, когда верхний уровень сосуда окажется в точке заглубления не менее 0,6 м от уровня поверхности земли.

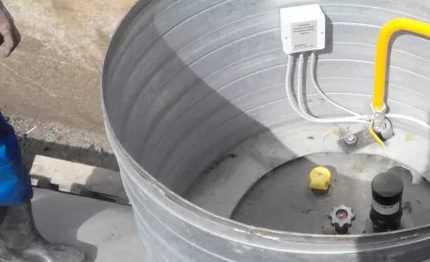

На одном уровне с поверхностью грунта или чуть выше остаётся лишь заправочная горловина бака. При таких условиях заглубления исключается возможное промерзание резервуара в зимний период времени, плюс бак газгольдера надёжно защищается от возможных механических воздействий.

Независимо от разновидности монтажа, на бытовом участке допускается не ближе 10 метров от жилых построек и различных технических коммуникаций.

Проект установки бака под сжиженный газ должен предусматривать лёгкие удобные подходы/подъезды для выполнения заправки газом, технического обслуживания. Наличие каких-либо инженерных коммуникаций в непосредственной близости от сооружения не допускается.

Основной расчётный параметр для установки в частном хозяйстве – это объём газгольдера. Согласно нормативам, расчёт ведётся с упором на метр квадратный полезной площади жилища. Среднестатистическая цифра расхода газа для районов с умеренным климатом не превышает 35 м3 на 1 м2.  Отсюда можно посчитать примерный объём резервуара.

Стандартные параметры, которые должны применяться для установки газгольдеров бытового назначения. Возможен некоторый отход от нормативов в сторону увеличения, но незначительный. Параметры напрямую зависят от размеров резервуаров

Более точную цифру объёма получают, если вести расчёт по значению потребления газа отопительным котлом. Здесь просто берётся показатель номинальной мощности отопительного оборудования из паспортных сведений и умножается на требуемый расход газа. Затем подсчитывают годовую потребность топлива.

Выполняя расчёты, следует принимать к сведению тот факт, что газгольдеры заполняются жидким газом не более чем на 85% объёма резервуара.

Проведение монтажных работ

Львиная доля установок бытовых газгольдеров традиционно выполняется в подземном варианте. Такой монтаж считается более приемлемым с точки зрения безопасности, плюс скрытый газгольдер не портит ландшафтный вид.

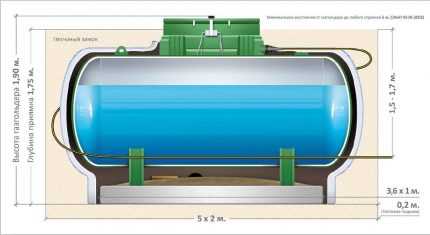

Схема на базе которой выполняется проектирование под классическую установку бытовых газгольдеров с применением варианта монтажа заглублением в область грунта. На основе этой схемы выполнены большинство газовых автономных станций

Также с учётом достаточно суровых климатических условий средней полосы монтажу газгольдеров в подземном варианте отдаётся больше предпочтений. Так меньше проблем с поддержанием устройства в рабочем состоянии при низких зимних температурах.

Как монтируют заглубленный резервуар?

Выбрав подходящее по всем требованиям место на территории частного хозяйства, организуют работы по разметке участка, установке и выемке грунта. Размеры будущего котлована, что должен использоваться под газгольдер, определяют на основании документации резервуара.

Изготовленный котлован дополнительно подготавливают под загрузку ёмкости:

  • укрепляют донную часть;
  • ставят на дне котлована каркас для фундамента с анкерным крепежом;
  • заливают каркас бетоном, включая основания анкерных шпилек.

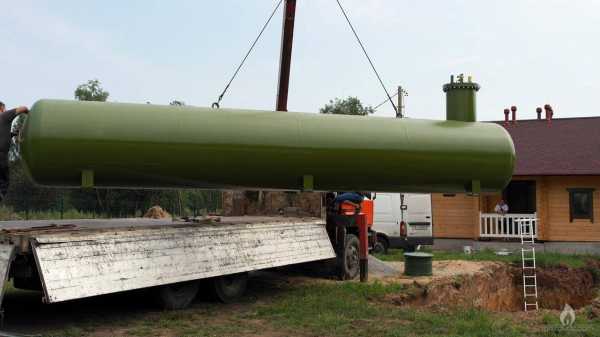

После застывания бетонной заливки начинают монтаж резервуара. Для массивных газгольдеров может потребоваться аренда крана. Небольшие газгольдеры опускают в котлован с помощью лебёдок или подобных инструментов.

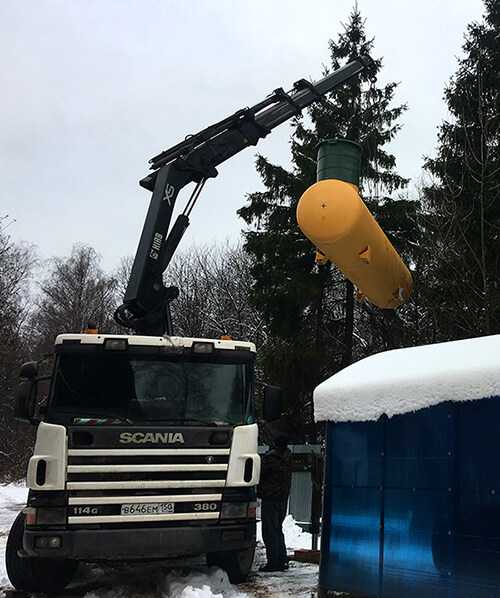

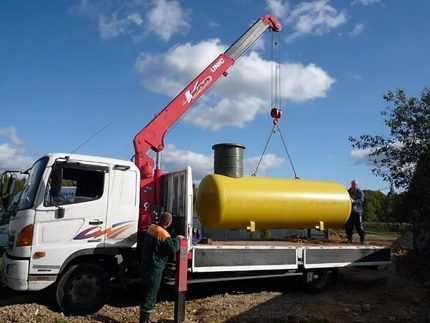

Разгрузка газгольдера автокраном с последующей установкой резервуара в подготовленный котлован. Для монтажа резервуаров меньшего объёма часто применяют ручные подъёмные средства

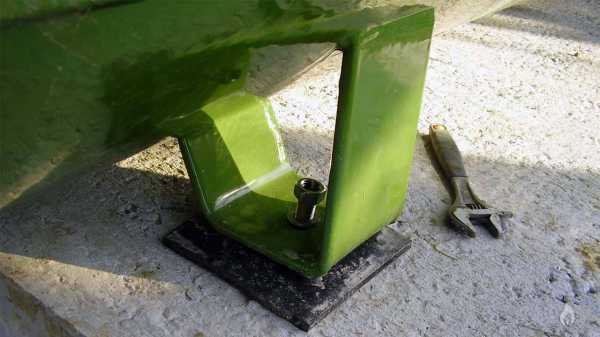

Спущенную в котлован ёмкость помещают на анкерные шпильки фундамента, выравнивают по горизонту, используя подкладки под лапами, закрепляют. Для крепления резервуаров, конструкция которых без опорных лап, используют металлические ленты или тросы.

Электрохимическая защита газгольдеров

На следующем этапе монтажа газгольдера выполняют работы по устройству защиты от коррозии. Обычные методы защиты здесь не подходят. Нужна качественная электрохимическая технология.

Как правило, применяют одну из двух методик электрохимической защиты:

  1. Активная.
  2. Протекторная

Активная электрохимическая защита часто используется на резервуарах, изготовленных на российских предприятиях. Этот вариант защиты наиболее эффективен для металла, подверженного коррозии (в частности, сталь 09Г2С). Именно из такого типа металла сделаны газгольдеры российского производства.

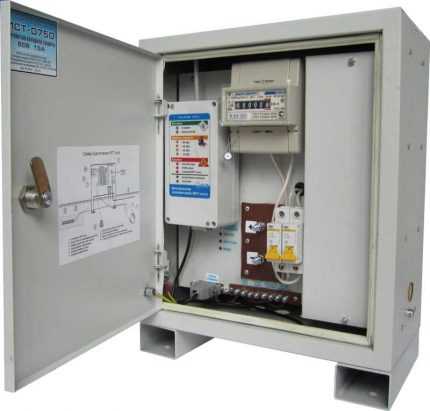

Так выглядит схема активной электрохимической защиты газгольдера, которая используется с резервуарами отечественного производства. Затратный вариант, учитывая необходимость постоянного потребления схемой электроэнергии

Защита по катоду осуществляется электрической схемой, мощность потребления которой составляет 0,75 – 0,90 кВт. Довольно-таки затратная станция для частного хозяйства, но иного решения пока что не придумано.

Альтернатива для активной станции защиты – протекторная анод/катодная система. Эта конструкция тоже имеет свои недостатки, но избавляет потребителя от затрат на электроэнергию. Применяется в комплекте с резервуарами импортного производства. Принцип действия такой системы основан на «перехвате» активной коррозии металлом, обладающим повышенным электроотрицательным потенциалом (например, алюминий).

Вариант электрохимической защиты протекторного типа, используемой с большинством изделий импортного производства. Здесь не требуется электроэнергии, но есть необходимость замены рабочего элемента по мере его износа

Для обоих методов электрохимической защиты необходимы соответствующие расчёты с упором на тип ёмкости, её габаритные размеры и прочие факторы. Расчётами определяется место установки электрохимического протектора или мощность активной катодной защиты. На стадии проектирования установки газгольдера этот момент должен обязательно учитываться.

Протекторные системы видятся более привлекательными с точки зрения экономии. Но применять их можно не ко всем типам резервуаров.

Заземление и защита от разряда молнии

Функции заземления газгольдеров, по сути, могут взять на себя системы электрохимической защиты. Однако от разряда молнии бытовой газгольдер защищать необходимо индивидуально в любом случае.

Применительно к монтажу установки здесь возможны следующие действия:

  1. Изготовление контура заземления.
  2. Установка и заглубление контура по периметру котлована на глубину не менее 1,8 м.
  3. При необходимости (для подвижных грунтов) усиление контура арматурными элементами.

Подробную инструкцию о том, как сделать контур заземления своими руками можно прочесть в .

В конечном счёте, все элементы монтажа, входящие в систему газораспределительного устройства, необходимо объединить в общий контур заземления, чтобы тем самым обеспечивалась комплексная защита (согласно ПБ 12-609-03). Значение сопротивления общего контура допускается на уровне 10 Ом и не более того.

Промышленный газгольдер, надёжно защищённый сразу группой молниеотводов. Для случая с бытовым резервуаром обычно требуется только один молниеотвод. Но в любом случае грозовая защита обязательна

Молниеотвод устанавливается на расстоянии не менее 12 м от границы котлована газгольдера и соединяется с контуром заземления. Высота мачты молниеотвода делается не меньше 7 м.

Завершение устройства газгольдерной системы

После исполнения всех монтажных мероприятий по установке газгольдера, систему требуется проверить на герметичность. Опрессовку допустимо провести сжатым воздухом. Значение испытательного давления берут из расчёта рабочего давления резервуара (в паспорте), увеличенного в полтора раза. Для набора испытательного давления к ёмкости подключается воздушный компрессор.

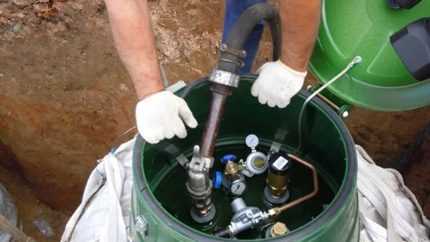

Процесс опрессовки газгольдера, установленного на территории одного из частных хозяйств. По этой же линии, после запуска установки в работу, должен будет закачиваться в резервуар сжиженный пропан бутан

Набор давления следует вести в режиме плавной фазы. При этом обязательно требуется контролировать уровень давления по манометрам. Один манометр ставят непосредственно на выходном штуцере компрессора, второй на верхней стороне корпуса ёмкости.

После набора уровня давления, соответствующего испытательному значению, останавливают компрессор, перекрывают кран на линии подачи воздуха и оставляют систему на 5-6 часов выдержки. Затем проверяют падение давления. Если спад больше 0,5 – 0,8 АТИ, система имеет утечку. Спад меньше этих значений свидетельствует об удовлетворительной герметизации.

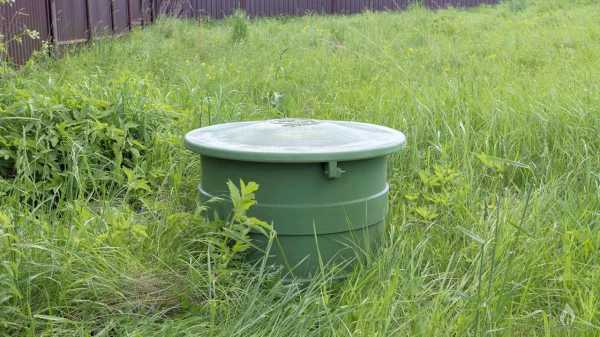

Установленный и проверенный на герметичность газгольдер засыпается речным песком. Засыпка делается на 80% глубины котлована. Остальная часть засыпается грунтом

Завершив опрессовку, приступают к засыпке котлована с резервуаром. Засыпка ведётся мелким  речным песком до отметки на 0,3-0,5 м ниже уровня поверхности земли. Выполнив засыпку песка по всей области котлована, насыпь тщательно трамбуют или дают улежаться в течение 1-2 суток.

Затем оставшуюся верхнюю область котлована засыпают мягким мелким грунтом до уровня поверхности всей территории. Последний этап – опрессовка линии подвода газа к зданию. При нормальном завершении опрессовки установку можно считать завершённой.

Выводы и полезное видео по теме

Кратко и емко про автономное газоснабжение частного хозяйства:

Судя по описанию процесса проектирования и монтажа, обеспечить частный дом автономной газовой станцией вполне возможно небольшими силами и с приемлемыми для семейного бюджета затратами. И достаточно многие  владельцы загородной недвижимости, удалённой от централизованных газовых коммуникаций, используют такую возможность. Итог очевидный – удобство и повышенный жизненный комфорт.

У вас есть практический опыт использования и установки газгольдеров? Или хотите задать вопрос по теме статьи? Пожалуйста оставляйте комментарии, задавайте вопросы, делитесь опытом в блоке под статьей.

sovet-ingenera.com

Газгольдеры для частного дома: все о правилах установки

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол
  • Водоснабжение и канализация

www.ivd.ru

Правила монтажа газгольдера на участке.

Основным элементом автономной системы газоснабжения является газгольдер, представляющий собой емкость наружного или подземного типа, в которой хранится сжиженный углеводородный газ (СУГ).

Газгольдер (англ. gas-holder) — стационарный резервуар подземной или наружной установки, предназначенный для хранения углеводородных газообразных энергоносителей — сжиженного пропан — бутана, биогаза, метана и др.

По способу установки газгольдер может быть как наземные, так и подземным, каждый из которых обладает своими достоинствами в эксплуатации, а именно, подземный газгольдер — большая площадь испарения, наземный — удобство для осмотра и технического обслуживания.

Какого объема газгольдер для для дома Вам необходим, поможет определить инженер по телефону (495) 514-75-34.

Существует также приближенная формула, которая поможет Вам в расчетах: для отопления 1 кв. м. в расходуется 22-25 литров газа в год.

Мы поможем Вам выбрать и купить газгольдер для любого объекта, а также подберем оптимальное оборудование для котельной и отопительной системы.



Земляные работы.

Технические требования при монтаже газгольдера и автономной системы газоснабжения.  Требования в части выбора места расположения резервуара для хранения газа и прокладки газопровода.

Минимальные расстояния при устройстве котлована для газгольдера емкостью 10 000 литров до ближайших зданий и сооружений:

До жилых домов этажностью до 5 этажей включительно — 10 метров;

До зданий промышленного назначения, кроме пожароопасных производств — 8 метров;

До пожарного или искусственного водоема, водозаборного колодца, артезианской скважины — 15 метров;

До септика — 5 метров;

До гаражного бокса — 5 метров;

До границы участка, огороженного забором — 2 метра;

До охранной зоны линии электропередач напряжением до 10 кв включительно — 2 метра;

До отдельно стоящих деревьев с развитой кроной — 5 метров.



Трасса прокладки газопровода низкого давления должна располагаться на расстоянии не менее:

2 метров от капитальных ленточных и столбчатых фундаментов зданий и сооружений;

1 метра от подземных коммуникаций при параллельной прокладке.

0,2 метра по высоте при пересечении с наружными и подземными коммуникаций;

Без ограничений при прокладке вблизи забора без фундамента.

Примечания:

1. Указанные расстояния при установке газгольдера и газопровода могут быть уменьшены при наличии инженерного обоснования и утвержденного проекта.

2. Охранная зона ВЛ напряжением 0,4 кв составляет 2 метра, ВЛ напряжением 6-10-20 кВ составляет 10 метров.

Размеры траншеи для газопровода низкого давления в средней полосе РФ:

Глубина — не менее 1,9 метра

Ширина определяется состоянием грунта на участке производства земляных работ и безопасностью их выполнения.

Для монтажа подземного газопровода используются газовые полиэтиленовые трубы со сварными соединениями.

Для устройства надземного газопровода и внутренней газовой разводки используются стальные газовые трубы с их последующей окраской стойкими защитными красками или составами.

При монтаже внутридомовых участков газопровода не допускается использование разъемных соединений.

Статьи по теме:

Сделай автономную газификацию — реши множество проблем!

r-gas.ru

Установка газгольдера «под ключ» в частном доме СПб

Установка газгольдера — комплекс монтажных работ, который должен выполняться квалифицированными специалистами с большим опытом работы. И для того чтобы не оказаться в январские морозы без тепла, необходимо заранее позаботиться о выборе надежной специализированной организации, не экономящей на качестве оборудования и осуществляющей эталонный монтаж газгольдера.

Что же нас отличает от других компаний и почему установку газгольдера нужно доверить нам?

Установка газгольдера «под ключ» в частном доме

Эксплуатация систем автономной газификации в большинстве регионов России отличается глубоким промерзанием почвы в холодное время года, наличием подземных и талых вод, посредственным качеством заправляемого сжиженного газа. Для обеспечения бесперебойной работы резервуары должны иметь конструкцию, позволяющую установить их на глубину не менее 60 см до верхней образующей цилиндра.

Заказав установку газгольдера «под ключ» для частного дома в нашей компании, вы автоматически получаете надежнейшую систему газоснабжения, сводящую на нет влияние вышеуказанных факторов. Мы используем резервуары, специально разработанные для эксплуатации в холодных климатических поясах, выпуск которых налажен заводом Chemet с европейским качеством. Это предприятие имеет 70-летний опыт производства сосудов, работающих под давлением, в том числе емкостей для хранения и транспортировки опасных агрессивных газов (хлор, сероводород, аммиак, двуокись серы и т. д.), находящихся под давлением до 15 МПа (150 кгс/см²).


Газгольдеры Chemet для европейских стран

В европейских странах климат мягче, и газгольдеры устанавливаются так, что расстояние от поверхности почвы до верхней образующей цилиндра — всего около 15–20 см. Резервуары для России имеют высокие арматурные патрубки (50 см) или высокую горловину (65 см) с люком-лазом, предотвращающие затопление запорно-предохранительной арматуры и регулятора давления газа грунтовыми и талыми водами. Фланец люка-лаза крепится с помощью 24 болтов и не требует периодической «протяжки».

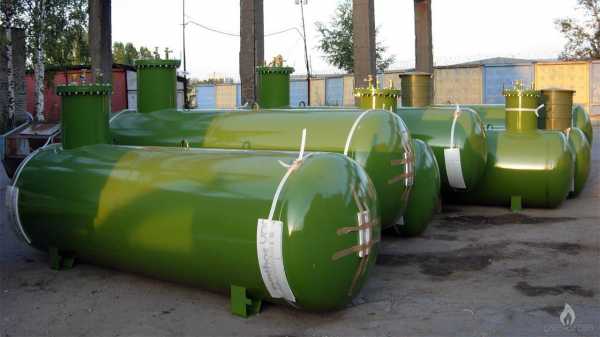

Газгольдеры Chemet для России

Газгольдеры Chemet изготавливаются из нормализованной мелкозернистой стали S355J2+N, не имеющей отечественного аналога и не подверженной электрохимической и межкристаллитной коррозии.


Установка газгольдера Chemet

Покрытие весьма усиленного типа наносится специализированной компанией Savepol Poliuretany и представляет собой слой эластичного полиуретана, стойкого к воздействию внешней среды и образованию микротрещин.

Газгольдеры с высокой горловиной имеют воротниковый усилитель, компенсирующий вырывающее действие пучинистых грунтов, что позволяет их устанавливать глубже чешских аналогов (60 см до верхней образующей цилиндра). Для компенсации давления грунта предусмотрены усилительные кольца внутри резервуаров.

Запорно-предохранительная арматура, устанавливаемая на газгольдеры Chemet, производится на заводах RegO (США) и имеет влагоморозостойкое исполнение.

Немецкий регулятор давления

Двухступенчатые регуляторы давления газа были разработаны для бесперебойной работы в регионах с холодным климатом и производятся в Германии.

Протекторная защита

Система анодно-катодной протекторной защиты представляет собой подключенный к газгольдеру магниевый анод (протектор), помещенный в хлопчатобумажный мешок с активатором. За счет разности потенциалов протектора и железа, входящего в состав стали стенок газгольдера, происходит восстановление железа и окисление магниевого анода. В связи с тем, что сталь и покрытие газгольдеров Chemet намного качественнее, чем у аналогов, процесс коррозии протекает крайне медленно, и замена отработавших протекторов требуется гораздо реже.

Железобетонное основание

В качестве основания под газгольдер мы используем только полнотелые железобетонные плиты, надежно якорящие газгольдеры и предотвращающие их всплытие под действием грунтовых вод.


Монтаж основания под газгольдер

Использование большинством других организаций пустотелых плит перекрытия чревато всплытием незаполненных газом резервуаров в связи с тем, что массы таких плит и их площади поверхности, выступающей за габариты резервуара, недостаточно для надежного якорения.

Надежное крепление газгольдеров

Крепление газгольдеров осуществляется анкерами из нержавеющей стали через отверстия в опорных лапах, что предотвращает отрыв газгольдера от основания.

Крепление газгольдера к железобетонному основанию

Газгольдеры, устанавливаемые другими организациями, крепятся с помощью тросиков, лент или проволоки и зачастую с повреждением защитного покрытия резервуара.

Подземный газопровод с большим запасом прочности

Подземный газопровод прокладывается из труб из термосветостабилизированного полиэтилена низкого давления (ПНД) марки ПЭ 100 SDR 11 с большим запасом прочности. ПЭ 100 по сравнению с ПЭ 80 имеет более упорядоченную структуру кристаллической решетки, благодаря которой в момент сварные швы получаются более прочными и равномерными.

Однако, многие организации используют трубы из ПЭ 80 SDR 21 в связи с большей распространенностью (используются для прокладки наружных сетей водоснабжения) и более низкой ценой, хотя это категорически и запрещено.

Конденсатосборник

Температура кипения бутана, входящего в состав заправляемого газа — минус 0,5°C, поэтому при определенных условиях он может переходить в жидкую фазу на участках газопровода, расположенных в зоне промерзания, и образовывать пробки, приводящие к перебоям в подаче газа. Для сбора конденсата и его испарения служит конденсатосборник, представляющий собой закрытую емкость с входным и выходным патрубками и отводной трубкой, которая выводится на поверхность земли внутри арматурного кожуха газгольдера.

Это обязательный элемент системы автономной газификации, который не устанавливают недобросовестные установщики газгольдеров с целью уменьшения стоимости системы для привлечения заказчиков.

Цельносварной цокольный ввод

Для ввода газопровода в жилой дом используется цокольный ввод с неразъемным соединением подземного газопровода и стальной надземной трубы (переход «пластик — металл»), расположенным внутри герметичного стального футляра; шаровым краном под приварку Vexve (Финляндия) и сильфонным компенсатором, предотвращающим повреждение цокольного ввода и подземного газопровода при осадке здания или пучении грунта.

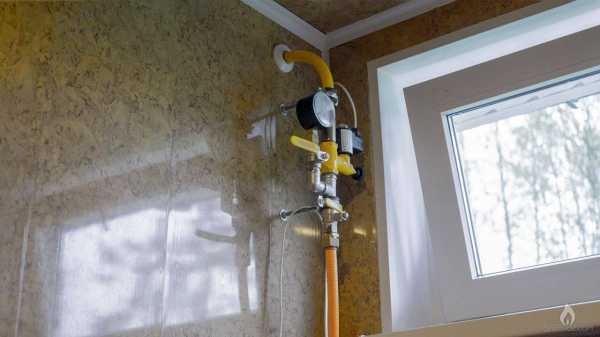

Безопасный внутренний газопровод

Ввод газопровода в дом выполняется в стальном футляре, который устанавливается в бережно высверливаемом отверстии в стене. Внутренний газопровод прокладывается из стальной трубы и эстетично окрашивается, а его соединение с газоиспользующим оборудованием производится гибкой гофрированной трубой из нержавеющей стали. На внутреннем газопроводе устанавливаются термозапорный клапан, запорный клапан сигнализатора загазованности, шаровые краны и манометр для визуального контроля давления газа при необходимости.


Внутренний газопровод

Сигнализаторы загазованности и запорные клапаны GECA, которые мы используем, производятся в Италии и отличаются повышенной надежностью по сравнению с китайскими аналогами, устанавливаемыми другими компаниями.

Эталонный монтаж газгольдера

Разрешение Ростехнадзора на монтаж газгольдера для частного дома не требуется, поэтому их установку выполняют и доморощенные специалисты, и выходцы из монтажных организаций с большой текучкой кадров, и вновь образованные организации, состоящие из директора и монтажников-гастарбайтеров, работающих по договору подряда.

В связи с этим, при выборе монтажной организации предпочтение следует отдать компании, имеющей большой опыт монтажа газгольдеров, систем автономной газификации промышленных объектов. Это обусловливает наличие в штате компании высококвалифицированных инженеров и проектировщиков; монтажников и сварщиков, аттестованных в Ростехнадзоре и Национальном Агентстве Контроля Сварки (НАКС) соответственно; использование новейшего оборудования и самых современных технологий; выполнение работ с большей ответственностью в связи с последующей регистрацией таких систем в Ростехнадзоре. Мы установили несколько десятков основных и резервных систем автономной газификации промышленных объектов и коттеджных поселков, не говоря уже о сотнях систем для частных домов.


Профессионально установленный газгольдер Chemet с высокой горловиной

Постоянное повышение квалификации сотрудников компании «Газовоз» и обучение инженерного состава на базе зарубежных производителей газового оборудования также не должно остаться незамеченным.

Установка комплекса оборудования «под ключ»

Установка газгольдера, монтаж котельной дома, резервной газовой электростанции, а также заправка газгольдеров одной организацией в комплексе обеспечивает невозможность перекладывания ответственности за перебои в работе оборудования «с больной головы на здоровую». Именно поэтому оказание услуг в комплексе является нашим большим плюсом.

Еще об установке газгольдеров

  • Этапы монтажа системы автономного газоснабжения квалифицированным персоналом: фото газгольдеров Chemet, доставки оборудования на объект, подготовки котлована и основания и монтажа газгольдеров. Мы используем только надежное оборудование, проверенное многолетним опытом эксплуатации.

  • Выбор газгольдера для дома — серьезная задача, от решения которой зависит не только уровень комфорт в процессе монтажа и эксплуатации, но и безопасность жильцов газифицируемого дома и их соседей.

Официальный сайт дилера Chemet в России

gazovoz.com
