Газобетон армопояс – устройство монолитного пояса при строительстве

Армопояс для одноэтажного дома из газобетона

Армопояс является важной частью газобетонного дома и представляет из себя кольцевую монолитную конструкцию. Армированный пояс заливается для перекрытий и для крепления кровли, а точнее мауэрлета. Причем, армопояс нужен не только под плиты перекрытия, но и под деревянные балки.

Но нужен ли армопояс для одноэтажного дома? Да, нужен, и мы объясним причины.

Также мы рассмотрим задачи армопояса, требования к его ширине и высоте, утепление, армирование, опалубку и схемы крепления кровли к армопосу.

Для чего нужен армопояс

1. Укрепление несущих стен.
2. Равномерное распределение вертикальных точечных нагрузок.
3. Сдерживание горизонтальных усилий.
4. Минимизировать вероятность появления трещин.
5. Для закрепления мауэрлата.

Виды армопоясов

Межэтажный армопояс под обычные плиты перекрытия должен быть самым мощным, так как на него передается нагрузка от перекрытий, стен второго этажа и кровли. Рекомендуемая толщина – 200-250 мм и высота 200-300мм. Продольная арматура – 12 диаметра.

Отметим, что для одноэтажного дома межэтажные армопояса не требуется.

Для деревянных перекрытий толщину армопояса можно немного уменьшить, так как сами деревянные балки и деревянный настил весят гораздо меньше, чем бетонный. Задача армопояса в данном случае – равномерное распределение точечных нагрузок от балок.

Рекомендуемая толщина армопояса – 150-200 мм и высота от 150 мм. Продольная арматура – 10-12 диаметра.

Армопояс под мауэрлат необходим для распределения нагрузки от кровли на газобетонные стены, а также для крепления деревянного мауэрлата при помощи шпилек. Сами шпильки замуровываются в армопоясе.

Если у вас именно одноэтажный дом с холодным чердаком, то вам будет достаточно одного армопояса под мауэрлат, а балки будут опираться на тот же армопояс. Варианты такого крепления смотрите на схеме.

Отметим, что более правильным является строительство по проекту, где каждый элемент просчитан, и имеет определенную прочность по СНиП. Это позволит избежать ненужных расходов на материалы. Но в случае его отсутствия, можете прислушиваться к нашим советам.

Армирование армопояса

Сама схема армирования представляет из себя квадрат. Основную растягивающую нагрузку на себя принимает продольная арматура, которая делается из прутьев 10-12 диаметра. Поперечные рамки можно изготовить из арматуры 6-8 диаметров. Задача рамок – удерживать продольную арматуру в определенном положении.

На углах арматуру обязательно нужно загибать и усиливать г-образными хомутами. Минимальный перехлест арматуры – 500 мм. Вяжется каркас вязальной проволокой. Защитный слой бетона для каркаса должен составлять минимум 25 мм со всех сторон.

Бетон для заливки армопояса должен быть очень прочным, примерно класса B22,5. Состав бетона: цемент 500-й марки, песок, щебень (1:2:3), воды нужно добавлять 80% от объема цемента. Для большей пластичности используйте пластификатор. Увеличение количества воды понизит прочность бетона.

Опалубка для армопояса

Опалубку можно сделать как съемную, так и несъемную. Несъемная подходит для более толстых стен, где есть возможность установить газобетонные U-блоки или же тонкие блоки из газобетона. Также не забывайте про утепление армопояса экструдированным пенополистиролом, который нужно укладывать с внешней стороны. Толщина утеплителя 30-50 мм.

Съемная опалубка для армопояса делается из деревянных брусков и плит OSB. Чтобы опалубка не разъехалась в процессе заливки, шаг брусков должен составлять 40 см. Для большей надежности опалубку стягивают шпильками или проволокой.

Когда можно нагружать армопояс

Если заливка происходила в теплое время года, то армопояс можно нагружать уже через 10 дней, если же в холодное, то лучше выждать 3-4 недели. В продаже есть специальные добавки, ускоряющие твердение бетона. Также не забывайте проливать армопояс водой, чтобы он лучше набрал прочность и не покрылся усадочными трещинами.

stroy-gazobeton.ru

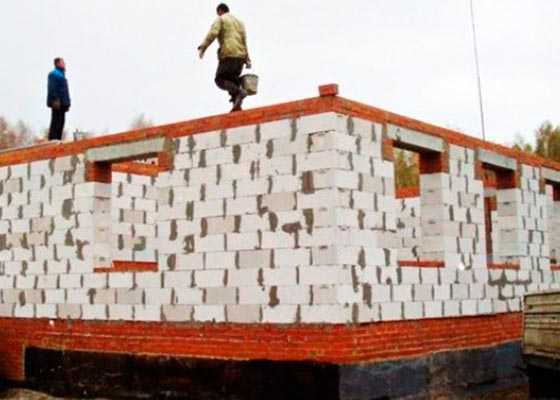

Армопояс в доме из газобетона

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и иных несущих конструкций от деформации и подвижек. Другими словами данный пояс ни что иное, как железобетонная конструкция предназначенная для укрепления стен и фундаментов дома от различных нагрузок, которые возникают под воздействием как внешних так и внутренних факторов. К внешним факторам можно отнести, воздействие ветра, подвижки грунта, особенности рельефа участка и конечно же сейсмическая активность земли. К внутренним факторам отнесем перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамент), установку дополнительного крепежа и конструкций.

Для более детального изучения вопроса, рассмотрим процесс монтажа армопояса на примере дома из газобетона. Впрочем данная технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но, в первую очередь определимся с факторами, действующими на стены и разберемся, зачем же нужен армопояс в том или ином случае.

Зачем нужен армопояс в доме

Схема дома из блочных материалов

Для понимания принципа работы армирующей защитной конструкции рассмотрим ее в рамках  строительства дома. Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Нагрузки растяжения и кручения могут возникнуть как вследствие осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных участках будут получать и сжимающие и более критичные растягивающие нагрузки. К ним данные участки кладки могут быть конструктивно не готовы. Как результат — стены дадут трещину. Добавляя армирование с бетоном вверху кладки между этажами, мы дополнительно защитим стены  от разрушений.

Возьмем для примера дом из газобетона и рассмотрим схему. В нижней части практически всегда выполняется железобетонный фундамент, являющийся все тем же защитным поясом. Правильно выполненное снование отлично справляется с нагрузками, поэтому на данном уровне проблем быть не должно. Используя межэтажный армопояс, мы добавляем в конструкцию армирование, которое справляется с напряжениями. При этом сама стена становиться более жесткой и условно работает как двутавровая балка. Монолитный пояс также в разы лучше сопротивляется боковым нагрузкам от ветра и распирающим нагрузкам от кровли. В сумме всех данных свойств повышается  и сейсмостойкость дома, что является обязательным требованием любого жилого дома в сейсмоопасных зонах. Мы рассмотрели многоэтажную схему, однако армопояс также применим в одноэтажном доме с мансардой или без нее. В таком случае в связке с фундаментом применяется пояс под мауэрлат.

Армопояс также хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, которые с локальными точечными нагрузками не готовы работать — это газосиликатные блоки и другие схожие материалы. Поэтому, в доме из газобетона  обязательно выполнять армирование под железобетонные плиты перекрытия. Подобный принцип перераспределения нагрузок и у деревянного основания для стропильных ног. Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене нужен армопояс. Подкровельный пояс увеличит как конструкционную жесткость стен, также позволит решить вопросы по креплению конструкций крыши.

Расчет армированного пояса

Перед тем как начинать необходимые работы по устройству армопояса на стены дома, под балки перекрытия или мауэрлат, следует сделать расчеты нагрузок и определиться с геометрическими характеристиками возводимого защитного элемента.

Каждый конкретный вариант требует индивидуального расчета в зависимости от материала перекрытий, типа балки пояса. Если же обобщить, и взять в качестве примера стандартную коробку из газобетона с деревянными межэтажными перекрытиями, то на изготовление армопояса уйдет минимум затрат и материалов.

По общепринятой практике толщина пояса берется такая же, как и непосредственно толщина самой стены, притом, что его высота в среднем задается от 150 до 300 миллиметров. В качестве образца минимального арматурного каркаса выступает конструкция — по два прута диаметром 10-12 миллиметров снизу и сверху, скрепленных рамками из прута 6-8 миллиметров.

Не менее важный момент, который следует разобрать на этапе проектирования — это защита конструкции от промерзания. В случае последующего утепления наружных стен, армопояс будет защищен и дополнительные теплоизоляционные мероприятия не потребуются. При использовании блоков большой толщины (400 мм. и более), где дополнительное утепление стен можно исключить из-за низкой теплопроводности газобетона, сам армопояс необходимо защитить от промерзания. В качестве утепляющих теплоизолирующих элементов можно применить пенопласт и минеральную вату.

Армопояс — основные этапы изготовления

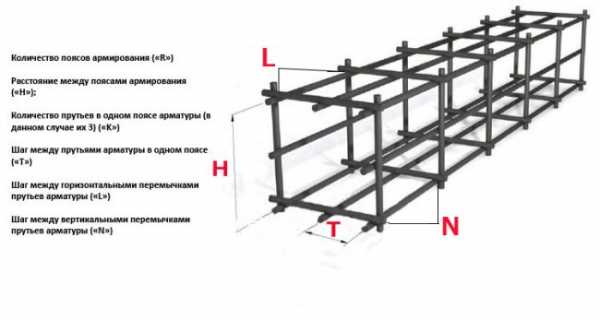

Каркас из арматуры

Сборка каркаса начинается с установки арматуры на верхнюю часть стены. Закладывая необходимо, чтобы она в последующем была утоплена в бетоне как минимум на 40 мм от внешних границ монолитного пояса. Работая с газобетоном для удобства можно вбить в него контрольные отрезки арматуры. И уже к отрезкам крепить каркас  с заданным отступом от верха кладки. Для связки арматуры между собой понадобится мягкая вязальная проволока. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей либо выгнуть из цельного прута (поперечный хомут). Эти хомуты в первую очередь крепятся к вбитым в стену отрезкам с определенным интервалом — как правило 250-300 миллиметров. Если не вбивать контрольные штыри, то потребуются специальные подкладки — фиксаторы для поднятия самого каркаса. Поэтому продумайте целесообразность того или иного метода. Завершив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры заводиться в рамки — хомуты и соединяется проволокой. Таким же образом крепиться верхний ряд (продольная арматура должна быть внутри хомута). Как рассматривалось выше необходимый минимум — две арматуры снизу и две сверху. Для дополнительной жесткости количество арматуры и конфигурацию каркаса можно изменить. Естественно это скажется на материальных затратах. Но если это необходимо — пренебрегать расчетом не следует.  Также отметим, что длина отрезков или цельных квадратов (поперечных хомутов) связана с толщиной армопояса. К примеру, толщина пояса — 300 миллиметров, тогда габариты поперечных хомутов 220×220 миллиметров (с учетом что и высота пояса также 300 миллиметров). То есть оставляем отступы от краев не менее 40 миллиметров.

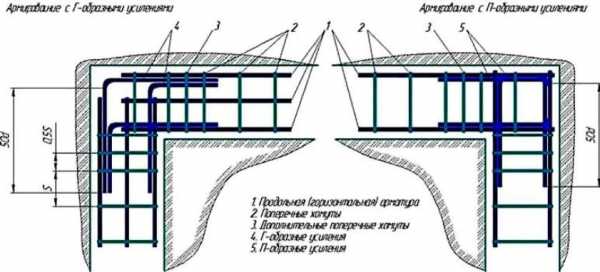

Армирование углов пояса

На углах рекомендуется использовать цельные загнутые пруты либо делать дополнительное усиление (Г-образное или П-образное)

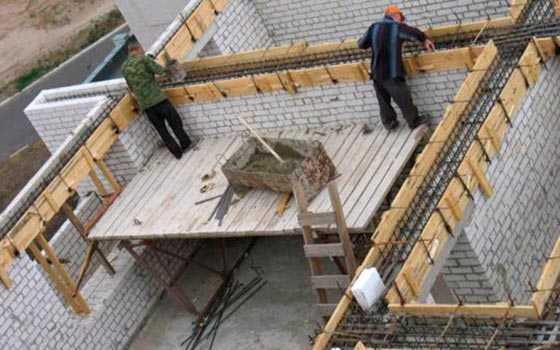

Опалубка

Рассмотрим опалубку. Какие варианты при устройстве монолитного пояса в частном доме могут быть:

• Использование заводских или самодельных U-блоков в качестве опалубки.
• Опалубка из газобетонных блоков малой толщины.
• Опалубка из пенопласта полистирольного.
• Щитовая разборная опалубка из досок или фанеры.

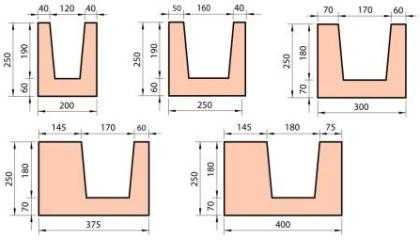

	U-блоки из газобетона используются в качестве несъемной опалубки для устройства армированных монолитных перемычек перекрывающих проемы в стенах и перегородках, а также для устройства обвязочных монолитных армированных поясов придающих пространственную жесткость всему зданию и перераспределяющих нагрузку от перекрытий. U-образные блоки являются элементами несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заполнения U-блока подбираются по расчету, в зависимости от воспринимаемой нагрузки. При выборе в качестве опалубки данных элементов продумайте способ утепления бетонной ленты. Целесообразно утеплить блок снаружи, но если это в определенных случаях невозможно — заложите утеплитель внутрь (учитывая внутренние заводские размеры, это не лучший вариант).
	Опалубка из газобетонных блоков малой толщины при возможной толщине наружной стены 375-400 миллиметров может иметь следующую структуру: Снаружи — блок толщиной в 100-150 мм. Далее по порядку — утепляем армопояс, чтобы отсечь мостик холода. Вместо экструзионного пенополистирола толщиной 50-100 мм можно использовать минеральную вату повышенной плотности, которая применяется в технологии «мокрого фасада». Арматурный каркас. С внутренней стороны стены, в качестве несъемной опалубки используются блоки толщиной 50-100 миллиметров. Оставшееся пространство заливается бетоном. К преимуществам такого типа опалубки относится скорость ее монтажа. Для усиления конструкции можно использовать дополнительно стяжки из брусков или арматуры, соединяющие внутренний и внешний блок.
	Опалубка из пенополистирола выполняет несколько функций: придает форму бетону, защищает его от растекания и в последствии служит превосходным утеплителем. Достоинства такого способа устройства опалубки: Простота сборки опалубки. Выпускаются готовые блоки, в том числе и угловые, стыки. Высокая скорость монтажа. Облегчается укладка арматуры, потому что для нее имеются специальные пазы. Проще контролировать размеры бетонной ленты. Бетон будет затвердевать в опалубке, которая защитит его от быстрого высыхания, резких перепадов температуры. Экструзионный пенополистирол является гидроизолирующим материалом. Может показаться, что эта технология очень дорогая. Но если взять в расчет стоимость утепления, затраты на сборку и демонтаж обычной деревянной опалубки, то разница становится незначительной. Как вариант, можно выполнить данную опалубку не из заводских блоков, а самостоятельно из пенополистирола. Но это будет более трудоемким вариантом.

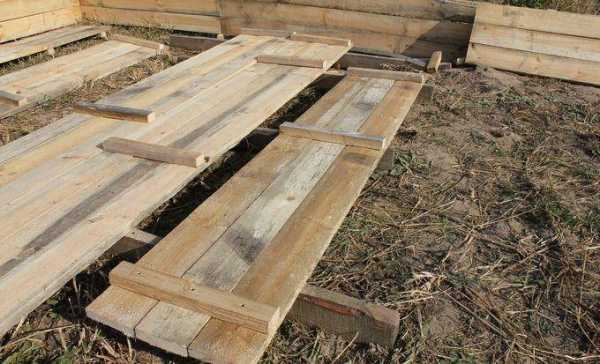

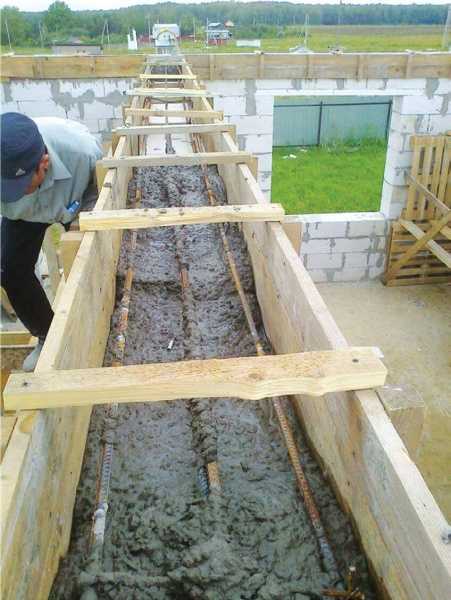

	Щитовая разборная опалубка из досок или фанеры для армопояса в газобетонном доме наиболее трудоемкая при изготовлении. На первом этапе нужно изготовить из досок щиты. Для этого следует сложить их вместе и соединить между собой с помощью деревянных брусков и гвоздей. На втором этапе производится установка по периметру будущего армированного пояса готовых щитов. Бетонный раствор будет создавать на стенки опалубки давление, поэтому для того, чтобы опалубка не разъезжалась, нужно обязательно скрепить хомутами всю конструкцию.

Заливка бетоном

В целом данный этап не должен вызвать сложностей. Единственное неудобство —  доставка бетона на самый верх стены. Качество бетона должен быть не ниже марки М-200 (В15). При самостоятельном изготовлении раствора с использованием цемента марки М-500 поможет следующая пропорция  – ведро цемента / три ведра песка / пять ведер щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать, что бетон нужно как следует уплотнить. Залив бетон, накройте его пленкой. Таким образом, вы уменьшите испарение влаги. На полное схватывание бетона, как правило, уходит около двух дней, по истечению которых можно снять опалубку (при условии, что она разборная).

Видео: армопояс в доме из газобетона

Данное видео демонстрирует устройство мауэрлатного армированного пояса на стенах из газобетона. Опалубка в данном случае выполнена из дощатых щитов. При просмотре уделите особое внимание соединениям арматуры на углах. Шпильки для крепления кровли лучше дополнительно связать с арматурой каркаса и не тратить силы на бесполезное укрепление в хрупком газосиликатном блоке.

В качестве завершения отметим, что армопояс в доме из газобетона и любого иного блочного материала, перед дальнейшими этапами работ гидроизолируют. Целесообразно это или нет — решать вам. Естественно, рассматривая пояс фундамента, его нужно в любом случае покрывать изоляцией, так как рядом увлажненный грунт. С поясами выше фундамента, при правильном устройстве стен, увлажнения бетона быть не должно. Но все же будет не лишним отделит мауэрлатный пояс гидроизоляцией от деревянных конструкций стропильной системы.

poweredhouse.ru

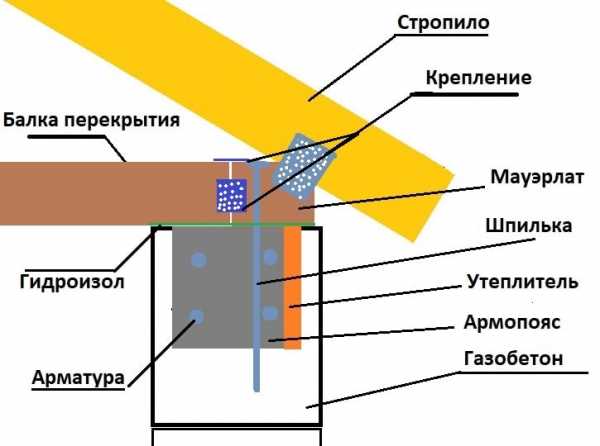

Армопояс для газобетона под мауэрлат

Мауэрлат является очень важной частью кровли, к которой жестко крепятся стропила, а к ним и вся кровельная обрешетка. Мауэрлат должен очень крепко держаться, для чего его прикрепляют к стене на множество креплений. Но что же делать с хрупкими газобетонными стенами, которые слабо держат крепежи? Ответ прост – нужно заливать армопояс под мауэрлат.

Задачами армопояса в данном случае являются: прочное удержание шпилек, и равномерное распределение нагрузки от стропил на стены.

В процессе создания армопояса под мауэрлат, нужно определится со следующими вопросами:

1. Какой толщины и высоты армопояс нужен.
2. Как сделать опалубку.
3. Чем утеплять армопояс.
4. Какую арматуру использовать.
5. Бетоном какой марки заливать.
6. С каким шагом крепить шпильки.

При выборе толщины армопояса, нужно исходить из толщины самой стены и размеров дома. К примеру, для газобетонных стен толщиной 300 мм хватит армопояса шириной и высотой по 15 см.

Как сделать опалубку под армопояс

Если стены у вас толщиной 375 мм, то вы без проблем можете выложить несъемную опалубку с обеих сторон из тонких газобетонных блоков, толщиной 10 см. Тогда для армопояса и утеплителя останется 175 мм. Как раз, 30 мм на пеноплекс, и 145 мм на армопояс. Сами листы пеноплекса нужно зафиксировать саморезами, чтобы они не всплыли при заливке бетона.

Если стена у вас 300 мм толщиной, то стоит применять одностороннюю газобетонную опалубку, то есть, выставлять тонкие газобетонные блоки только с внешней стороны, а с внутренней выставлять уже съемную опалубку, к примеру фанеру или листы ОСП. Помните, что жидкий бетон создает большое давление на опалубку, и чтобы опалубку не выдуло, она должна быть очень хорошо зафиксирована деревянными брусками по всему периметру армопояса.

Бруски применять сечением минимум 30х40мм, с шагом 500 мм. Закреплять на длинные саморезы(100мм), которые закручиваются под углом.

Для удобства работы, рекомендуем выставлять съемную опалубку после связывания и установки арматурного каркаса.

Арматура для армопояса под мауэрлат

Арматурный каркас делается из рифленой стальной арматур диаметром 10 мм. Количество продольных прутков – 4 шт. Квадраты поперечной арматуры проще всего делать из тонкой арматуры или толстой проволоки. Прутки связываются вязальной проволокой. Задача поперечной арматуры – удерживать в определенном положении продольную арматуру, которая и будет воспринимать на себя основную нагрузку.

Перехлест арматурных стержней должен составлять 600 мм. На углах обязательно нужно делать загибы арматуры и желательно усиливать углы дополнительными г-образными хомутами. Не забывайте про защитный слой бетона для арматуры, который должен составлять хотя бы 3 см со всех сторон, то есть арматурный каркас делайте с учетом защитного слоя бетона.

Бетон для армопояса должен быть прочным, маркой М250-М300. Чтобы сделать его вручную, соблюдайте пропорции 1:2:3(цемент, песок, щебень). Воды нужно добавлять 80% от объема цемента, а сам цемент используйте свежий, пятисотой марки.

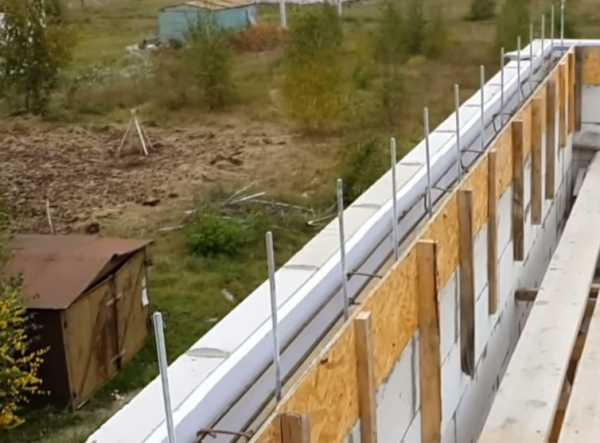

Установка шпилек под мауэрлат

После того, как был смонтирован и уложен армокаркас, необходимо установить шпильки с шагом примерно в 50 см., смотрите, чтобы шпильки не попадали на стропила. Для крепежа шпилек высверливается отверстие по центру газобетона глубиной 10 см, вставляется туда шпилька, и накручивается гайка до упора.

Важный совет! Чтобы верхняя часть резьбы шпильки не замазалась в бетоне, ее нужно обмотать скотчем, иначе вы не сможете нормально накрутить гайку для прижатия мауэрлата.

Далее армопояс заливается бетоном, бетон твердеет, и шпильки прочно удерживаются.

Следующим этапом является гидроизоляция мауэрлата от бетона и установка его на шпильки. В мауэрлате предварительно высверливаются отверстия под шпильки. При закреплении гайкой, не забывайте про шайбу.

stroy-gazobeton.ru

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газобетону без армопояса

Для правильной установки и монтажа стропильной системы кровли, грамотного распределения сильных нагрузок на здание, строители прибегают к использованию важного элемента — мауэрлата. Мауэрлат представляет собой деревянное или металлическое крепление, которое фиксируется в верхней части стен. При этом его следует надежно закрепить.

Если строители применяют стропила из металла, то возникает необходимость в мауэрлате из двутавра. Он крепится к стене из газобетона без армопояса и выполняет две функции:

• распределяет нагрузки, которые передаются на стены строения;
• к металлическому мауэрлату прикрепляют стропильные элементы кровли.

Подбор стройматериала

При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию. Важно, чтобы ее размер быть меньше ширины газобетонных стен. Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров. Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.

Разновидности крепления

Крепление стальной проволокой.

Существуют способы, при помощи которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было максимально надежно установлено, — это поможет избежать смещения кровли. В строительной отрасли принято фиксировать элемент с помощью следующих средств:

1. Металлическая проволока. При кладке верхних рядов блоков строители закладывают проволоку из стали таким образом, чтобы прочно ее вмонтировать в газобетон. Проволока должна выступать с обеих сторон. Ее длина должна быть достаточной для того, чтобы осуществить крепление мауэрлата к газобетону. Мауэрлату необходимо прочно зафиксироваться на поверхности. При этом конструкцию можно дополнительно не закреплять армопоясом.
2. Анкеры. Для надежной фиксации крепления специалисты часто прибегают к армопоясу. Армопояс поможет упростить процесс крепления конструкции и укрепит ее. За счет использования армированного пояса строителям удается выровнять поверхность газобетона, что играет важную роль для долговечности и прочности кровли. Строения из газобетонных блоков обладают низкой плотностью. Стройматериал не может надежно удерживать металлические шпильки либо анкеры. Специалисты рекомендуют использовать U-образные железобетонные блоки для установки армированного пояса. Строители помещают их в верхней части кладки, чтобы сделать желоб. Зафиксировать пояс можно применять части газоблоков. В желобе закрепляется каркас из арматуры. Перед заливкой бетонной смеси в желоб закладывают анкеры, которые предварительно заготавливают из проволоки. Каждый анкер нужно устанавливать аккуратно и ровно. Выровнять линию можно при помощи лески либо шнура. Строители советуют бетонировать анкеры так, чтобы они размещались перпендикулярно к конструкции мауэрлата. Крепеж каркаса из арматуры заливают бетонным раствором. Заливку смеси нужно осуществлять в один подход. Количество применяемых анкеров может быть любым, однако оно не должно быть меньшим, чем число стропильных наклонных ног. В то же время важно, чтобы последние не закрывали анкеры сверху, для этого стоит делать точную разметку мест, где будут фиксироваться болты. После застывания бетонной смеси анкеры будут надежно установлены. Этот метод позволит прочно укрепить мауэрлат: брусья будут держаться крепко. Таким образом, кровля будет зафиксирована на прочном и долговечном основании. После затвердения цементного раствора строители начинают укладку конструкции мауэрлата. Необходимо учитывать, что анкеры должны помещаться в заранее проделанные отверстия. Крепеж фиксируют гайками, под которые подкладывают шайбы из металла. Важно правильно рассчитать все точки, где будут просверлены отверстия. Для этого следует уложить мауэрлат на цементный пояс на болты, а затем постучать киянкой по конструкции. На стройматериале появятся вмятины, в которых нужно просверлить отверстия. Иногда специалисты не делают пояс из цемента по всей длине стенки, а размещают в необходимых местах цементные подушки. Для этого также понадобится связать анкеры к металлическим прутьям.
3. Крепеж металлическими шпильками.

Шпильки. Если строение имеет небольшие размеры, а вес кровли незначителен, то для закрепления мауэрлата применяют шпильки. Этот тип крепления выполнен в виде болтов из стали, которые имеют квадратное основание шириной пять сантиметров. При закладке газоблоков внутрь заделываются шпильки, на которые закручиваются гайки. Технология напоминает закрепление мауэрлата на анкерах. Отверстия в бетоне проделываются так же, как и для анкеров: делается разметка, затем устанавливается брус из древесины и завинчиваются гайки.

Капсулы с реагентами. Есть и другой способ монтажных работ, который позволяет надежно зафиксировать конструкцию на газобетонных блоках. Перед монтажом следует купить капсулы с реагентом. Установка бруса из древесины осуществляется за счет проникновению специальных веществ в поры газобетонной поверхности. Реагенты, используемые в ходе монтажных работ, не повлекут за собой деформацию газоблоков, что имеет значение для тех участков, которые расположены с краю. Химические реагенты представляют собой клеящий раствор, в состав которого входят синтетические компоненты. При проникновении веществ в бетон средство крепко фиксирует материалы.

Гидроизоляция при установке

Между мауэрлатом и стенкой строения нужна гидроизоляция. С этой целью можно применять полиэтилен, стройматериалы в рулонах либо современные гидроизоляционные средства. Такие работы крайне важны при строительстве здания, в противном случае в области соприкосновения материалов может конденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершительным этапом монтажа.

Нюансы монтажных работ

В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты полагают, что предпочтительнее устанавливать сплошную деревянную конструкцию по периметру поверхности стенок. В этом случае нужно скрепить деревянные бруски в единый мауэрлат при помощи замка. Его размеры будут зависеть от характеристик бруска. После того, как вы определитесь с видом крепления конструкции к газобетону, рассчитаете расположение и число элементов, можно начинать установку. Прежде всего, рабочим нужно подготовить рабочее место, обеспечив изоляцию пространства между мауэрлатом и бетонной кладкой. Важно помнить о том, что области контакта деревянных брусьев и бетонной поверхности происходит гниение древесины. Избежать разрушительного воздействия влаги поможет гидроизоляционный стройматериал, уложенный под конструкцию мауэрлата. Для хорошей гидроизоляции применяется два плотных слоя материала. Можно использовать рубероид или более дорогостоящие средства.

Кроме того, следует учитывать, что при применении шпилек либо анкера нужно заранее проделать отверстия в поверхности газобетона. Но эта задача решается сложнее, чем это может показаться на первый взгляд. Сложность заключается в том, что использование строительного уровня нельзя установить крепления ровно в вертикальном положении, тем более в жидкую бетонную смесь. Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отклоняться от бетона. С этой целью специалисты используют ровную деревянную доску. На ней отмечают точное месторасположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны находиться другие. После этого строители переносят точки непосредственно на брусок, сверлят отверстия согласно отмеченным точкам. Затем следует расположить отверстиями на зафиксированные болты и затянуть деревянный брусок с помощью гаек. С металлической проволокой работы выполняются значительно проще. Для этого в бруске просверливают 2 отверстия, расстояние между которыми должно составлять около тридцати сантиметров.

В заготовленные отверстия рабочие продевают металлическую проволоку, скручивая кончики.

Крепим мауэрлат к газоблокам с армопоясом и без него

Схема крепления стропил

Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом .

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

• предотвращение деформации несущих стен;
• придание дополнительной жёсткости строению из газобетона;
• равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

1. Сооружение опалубки по периметру строения.
2. Создание армопояса из бетонных блоков.
3. Сборка каркаса из арматуры.
4. Установка шпилек для крепления.
5. Заливка блоков бетонным раствором.
6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Схема крепления при помощи шпилек (справа) и скоб (слева)

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

• Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
• Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
• Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

• в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
• брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
• снеговые и ветровые нагрузки в вашем регионе незначительны;
• конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

Газобетонные блоки своими руками в домашних условиях

На сайтах производителей встречаются противоречивые заявления относительно необходимости устройства армопояса при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать мауэрлат. Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

• равномерное распределение веса крыши по стенам;
• надежная фиксация стропильной системы;
• защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

Способы крепления мауэрлата

Мауэрлат можно прикрепить непосредственно к газобетону или используя армопояс. Есть такие способы соединения деревянной балки со стеной:

• с помощью стальной проволоки;
• с использованием анкеров;
• шпильками.

При использовании любого из перечисленных методов необходимо следить за тем, чтобы крепление было качественным, надежным. Также при монтаже следует избегать сдвигов конструкции.

В частном домостроении деревянный брус выступает основным материалом, используемым для работы над мауэрлатом

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно зафиксировать мауэрлат. Её вплетают в кладку за несколько рядов до верха стены. Достаточно 2—4 блоков в высоту. Обязательно должна фиксироваться середина проволоки, а её длины — хватить не только до верха стены, но и для того, чтобы притянуть и зафиксировать мауэрлат. Количество связок не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкерное крепление

В этом случае желательно использовать армопояс. Анкеры позволяют достаточно надежно зафиксировать стропила, но создают точечную нагрузку, которая крайне нежелательна для блоков из газобетона. Под ее воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетоном можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропил.

Анкеры устанавливают еще на этапе заливки. Их фиксируют в желобе, который будет заполнен бетонной смесью с применением проволоки. Необходимо следить за тем, чтобы анкера стояли ровно. Для этого можно дополнительно натянуть шнуры. Анкерам следует стоять строго вертикально. Количество единиц крепления не регламентируется, однако их количество должно быть не меньшим, чем число стропил. Когда бетон затвердеет, они будут буквально замурованы в нем.

Крепеж повышает несущие характеристики и усиливает прочность узлов, исключает смещение стропил под действием высоких нагрузок

На готовый армопояс с болтами укладываются брусья. По деревянному материалу стучат молоточком или киянкой. На брусе образуются вмятины от анкеров. В этих местах необходимо просверлить отверстия. Нужно следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем брус укладывают на бетон так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Заменить полноценный армопояс могут небольшие бетонные подушки. Их устанавливают в местах крепления мауэрлата к стене. Они также более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно воспользоваться как специальными мастиками, так и простым рубероидом.

С помощью металлических шпилек

Крепление мауэрлата на металлические шпильки можно реализовать 2 способами: замуровав их стену или залив бетоном в армопоясе. Чтобы не ошибиться с заглублением крепежа, можно использовать следующее правило: его вставляют в каркас на глубину 2 мауэрлатов. Если используется брус 10*10 см, шпилька должна на 20 см уходить в стену или армопояс.

Крепежи монтируются в стену за 1—2 ряда до окончания стен. Нужно учитывать, что длины шпильки должно хватить не только на блоки, но и на мауэрлат. Также должен остаться небольшой запас для затягивания гаек с шайбами.

В последнем случае вся процедура схожа с установкой анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении построек из газобетона можно не использовать армопояс, но тогда необходимо обустройство мауэрлата. В противном случае блоки не выдержат точечную нагрузку и быстро разрушатся.

Источники: http://kladembeton.ru/tehnologija/ukladka/gazobeton-bez-armopoyasa.html, http://kamedom.ru/gazobeton/kreplenie-mauerlata-bez-armopoyasa.html, http://pobetony.ru/armirovanie/gazobeton-bez-armopoyasa/

krovlya-mp.ru

кому он нужен и зачем

Здравствуйте,  наши уважаемые читатели. Обладатели  собственных  дачных  особняков и те, кто только планирует их постройку. Хорошо когда доход позволяет взвалить  все связанные с  этим  хлопоты  на плечи наемных работников, но что  делать, если в  бюджет едва  ли можно втиснуть материалы?

Правильно! Закатывать рукава и приниматься  за работу самостоятельно. Вот  только  перед  этим, мы настоятельно советуем  повторить,  хотя бы азы строительного дела.

Вот,  например, сегодня мы расскажем, что такое армопояс в доме из газобетона? Зачем  он нужен и какие его бывают виды? И если вы  думаете, что знаете все  об  этом незамысловатом  элементе, то скорее всего мы таки сможем вас удивить. Читаем и поглощаем  информацию.

Содержание

1. Что такое армопояс?
2. Устройство армопояса и типичные ошибки при его заливке

Что такое армопояс?

Итак. Для начала выясним, что  армопояс — это обязательно замкнутая, железобетонная конструкция, которая является  одним  из  функциональных элементов здания, позволяющая последнему лучше  справляться с разнообразными  нагрузками и  деформациями.

Обратите внимание!  Конструкция  должна быть  не кирпичная, деревянная, а именно  железобетонная. То есть, пояса из кирпича, которые  так часто можно увидеть в ячеисто бетонном строительстве, не имеют  с этими  элементами ничего  общего.

А сейчас вы узнаете, почему так?

Армопояс способен  выполнять сразу несколько задач.

• Создавать горизонтальную  плоскость, выравнивая  таким  образом кирпичную  кладку или неровности фундамента.
• Равномерно распределять по несущим конструкциям  точечные вертикальные нагрузки.
• Минимизировать ущерб  от  неравномерных усадочных  процессов.
• Нивелировать некоторые строительные  ошибки.
• И, наконец, сдерживать горизонтальные усилия, направленные  на разрыв стен.

Тогда как с четырьмя  первыми пунктами кирпичный  пояс  хоть как-то, худо-бедно  справляется, то уберечь стены  от  разъезжания физически не может. Любая кладка  очень  плохо работает  на разрыв.

По месту  установки строители  различают  четыре вида армопоясов.

1. Ростверк. Или как его еще называют подфундаментный  армопояс.  Чаще всего данный  элемент  изготавливают после установки столбчатого или свайного фундамента, и служит  он для объединения  отдельных  элементов последнего в  одну несущую систему, а также для равномерного  распределения всех  стеновых и эксплуатационных  нагрузок. По своему устройству, среди  всех  армированных поясов — этот самый сложный. Выбор диаметра  арматуры, ее шага и марки  бетона — является  сложной  инженерной  задачей, требующей точного математического  расчета.

2. Цокольный армирующий пояс. Этот заливают для связывания блочного или кирпичного фундамента. Если  же имеется в виду монолитная  лента или плита, то  можно и вовсе  обойтись  без армопояса. Кстати, данный  элемент не столь  требователен  к математике и изготавливается опытными фундаментщиками  без  предварительного расчета, просто на глазок.

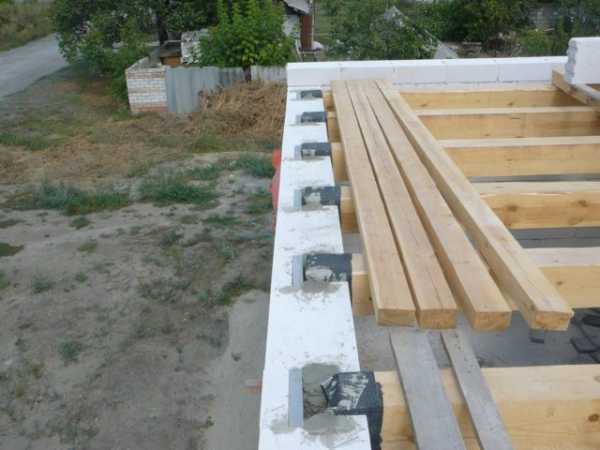

3. Также довольно простым в исполнении является и междуэтажный армопояс. Он отливается под  плитные или  деревянные перекрытия и является разгрузочным. В традиционных кирпичных  или панельных  зданиях подобных  элементов не найти.

4. Ну и последний, самый привычный для нас  тот армированный пояс, что устанавливается непосредственно  под  мауэрлат. Именно  он  первым воспринимает  все ветровые и снеговые нагрузки, а также вертикальные и направленные на разрыв усилия,  создаваемые самой стропильной системой. Вот  его бы мы  также советовали изготавливать строго по проекту.

Устройство армопояса и типичные ошибки при его заливке

Если  разобраться, в  устройстве  армопояса нет  ничего сложного. Тот  же  армированный  ленточный фундамент. Ставишь опалубку, вяжешь арматуру, а потом  заливаешь все  это  бетоном. Но есть  и некоторые  различия.

• Так, армирующие стержни тут никогда не должны пересекаться на углах. Для таких  мест  предназначена уже выгнутая, Г-образная арматура.
• Если длинна прута короче имеющейся стены их разрешено сращивать внахлест. Притом  последний  обязан  быть не меньше двадцати диаметров  используемой арматуры. То есть, если  имеется в виду шестнадцатый  прут, то нахлест  будет  320 мм. И при этом он будет проваренным по всей  плоскости  соприкасания металла.
• Также при заливке  мауэрлатного армопояса бетонщики заранее  закладывают в нем выступающие шпильки, для  последующего крепежа деревянных  элементов. Такой  подход  очень  рационален, и позволяет  в последующем  не сверлить в камне дырки под  анкера.
• Ну, и последнее. Армопояс должен  быть  действительно  закольцованным. Разрыв контура в  данной конструкции  недопустим, ни под каким предлогом и в особенности  это  касается домов из газосиликата.

Казалось  бы все  предельно  просто. А нет, находятся  горе-специалисты, способные  нарушить  даже  такие, простейшие  и  незыблемые постулаты.

Обратите внимание на следующий пример.

Красивый и довольно популярный  проект  со сквозным  окном  на два  этажа. Украшение  дома. И все бы ничего, но при  этом разрывается целостность  армопояса.  И стягивать стены, уберегая их  от  растрескивания  и деформаций, он уже не будет.

Хуже может быть только тогда, когда разрывают мауэрлантый пояс в доме с мансардой.

В этом случае  гарантированно  потрескаются  даже кирпичные стены.

Этим  мы  одновременно  отвечаем  и на довольно  распространённый вопрос: «Нужен ли армопояс для газобетона одноэтажного дома»?

Он не просто нужен. Он жизненно необходим. Откажетесь от такового, и не спасет вас ни легкие деревянные  перекрытия, ни армирование  газобетонной кладки. Армопояс является  неотделимым элементом  газосиликатного дома.

Второй не менее распространённый грех — это попытка  отказаться от  угловых  элементов при  армировании.  Запомните! Просто связанная  крест на крест  арматура, не позволит  армопоясу работать  на разрыв  и сдерживать  горизонтальные усилия, создаваемые  стропильной системой. Как следствие, многочисленные  трещины и скорое  разрушение всей постройки.

К подобным последствиям  приводит  и  соединение  арматуры  торец в торец. Поверьте, как бы  дико  это ни  звучало, но находятся и те, что  игнорируют соединение внахлест  и  экономят  каждый сантиметр  используемого металла, уповая  при  этом только  на удачу и прочность сварного шва. Очень  сомнительная  экономия. Ремонт стен в конечном  итоге обходится  намного  дороже.

А потому не жадничайте. Не  жалейте  арматуру. В точности  соблюдайте указанные в проекте  предписания. Газобетон — очень  хрупкий и капризный  материал и не терпит в обращении с собой  никакой  отсебятины.

На этом мы прощаемся с вами, дорогие  друзья. До свидания и до скорых встреч на страницах  сайта  про дачу.

Василий Молька

sait-pro-dachu.ru

Армопояс для газобетона — устанавливаем армопояс самостоятельно. ЖМИ!

Армопояс для газобетона

Армопояс — это железобетонная конструкция предназначенная для укрепления стен дома от различных нагрузок, которые возникают в результате деформации под воздействием, как внешних так и внутренних факторов. К внешним факторам можно отнести, воздействие ветра, плавающий грунт, дом установленный на наклонной местности или на холме и конечно же сейсмическая активность земли. К внутренним факторам относятся, установка в стену шпилек и других бытовых строительных приспособлений нужных при внутренней отделке дома.  В результате этих явлений стены из газобетона могут не выдержать нагрузок и просто напросто разъехаться или треснуть. Для того, чтобы не случилось подобных неприятностей профессиональные строители делают армопояс, для увеличения прочности дома.

Армопояс устанавливают по всей площади дома если дом состоит из блочных элементов. Обычно его устанавливают между этажами и непосредственно перед установкой крыши, это делается для того, чтобы стены не разъехались под воздействием нагрузки на стены массы крыши. Таким образом крыша не оторвется от дома при правильной установке армопояса.

Установка армопояса своими руками

Армопояс можно установить с помощью деревянной обалубки, так и с помощью доборных блоков (около 10 см) толщиной. Давайте сначала разберем этап установки армопояса с помощью второго варианта. Итак: покупаем доборные блоки в нашем случае делаем с наружней стороны (со стороны улицы) блок 10см и приклеиваем его на клей, затем из минеральной ваты делаем тепловой контур,  из-нутри дома делаем 5см блок и тоже укладываем на клей.

1. 10 сантиметровый блок уложенный на клей. 2.Слой минеральной ваты или утеплителя. 3. 5 см блок

[stextbox id=»info» caption=»Кстати»]Можно за место третьего 5 см блока использовать опалубку, это делается для того чтобы увеличить площадь бетона, но это зависит от конструкции стены.

Установка деревянной опалубки для армопояса

Деревянная опалубка для армопояса устанавливается очень просто.  Сначала устанавливается опалубка из деревянных досок, высоты опалубки порядка 30 см буде вполне достаточно, затем присверливаем доски к стене и через каждые 60-70 см вбиваем дополнительные стяжки, это делается для того, чтобы деревянная опалубка не разъехалась под воздействием массы залитого бетона.

Деревянная опалубка для армопояса

Затем внутрь укладываем арматуру от 8 до 12 диаметра. Самым оптимальным является 12 диаметр, но это если ваш дом подвержен влиянию внешних факторов. Далее перевязываем  арматуру и укладываем ее на специальные звездочки, таким образом делаем активный нижний слой. После этого бетон хорошенько разравниваем, уплотняем и получаем готовый армопояс.

Арматура укладывается на специальные звездочки

Следующим этапом будет установка шпилек, для крепления перекрытия. Шпильки устанавливаются через каждые 60 см по всему периметру стен. Шпильки нужны для того, чтобы закрепить перекрытие и соответственно крышу, чтобы она держалась ровно.

Шпильки лучше всего обернуть салафоном для того, чтобы не испортить их в процессе заливки бетона

Соответственно после заливки бетона сверлится брус и устанавливается на шпильки. Кстати шпильки можно взять любой длинны, мы брали 1,5 метровые шпильки резали пополам и вставляли в армопояс.

Заливка бетона в опалубку

Вы наверняка видели, когда бетон заливается из специального рукава, с помощью бетононасоса. Но в некоторых случаях заливка бетона из бетоно-насоса невозможна из-за того, что бетон будет падать с большой высоты под давлением в результате чего опалубка может просто-напросто не выдержать и сломаться, поэтому нужно либо хорошо крепить опалубку либо заливать бетон с помощью ручного труда. Лучше всего использовать бетон марки м200 или выше, кстати как выбрать марку для бетона мы описывали здесь. Сделать бетон можно и самостоятельно, для этого нуобходимо смешать цемент, песок и щемень в пропорции 1:3:5 и тщательно перемешать добавляя воду.

[stextbox id=»info» caption=»Кстати»]Заливку бетона необходимо выполнять за 1 раз иначе, может нарушиться целостность конструкции!

Но если же заливку бетона не удалось выполнить за 1 раз, тогда отчаиваться не стоит. Необходимо при заливке установить газоблок — деревянную опалубки, которая должна стать перекрытием и при следующей заливке бетона смочить край водой и продолжить заливать бетон.

Через 3-5 дней армопояс для газобетона готов остается лишь установить снять опалубки и продолжить возведение крыши.

Видео — заливка армопояса дома из газоблоков

stroyvopros.net

Армопояс в доме из газобетона

Большой популярностью пользуются дома из газобетона. Этот материал может похвастаться уникальными свойствами, которыми не обладают стандартные блоки для строительства. Но есть у газобетона один недостаток, который требует соблюдения определенных условий при строительстве здания в несколько этажей. Заключается недостаток в хрупкости материала. При необходимости укладки плит перекрытия и возведения второго этажа потребуется монтаж армпояса. Что это за элемент и как выполняется его установка? Об этом будет рассказано в статье.

Причины для монтажа

Если постараться описать конструкцию просто, то армпояс представляет собой небольшой монолитный контур, который заливается на верхний край стены по периметру всего здания. Используется он не просто так, а для того, чтобы компенсировать определенные процессы, происходящие в строении. Среди основных можно выделить:

• предотвращение появление трещин в стенах;
• устойчивость к пучению грунта;
• повышенная сопротивляемость к порывам ветра;
• сейсмическая устойчивость;
• возможность строительства на склоне.

Известно, что после завершения строительства геометрия здания несколько меняется. Это связано с процессами усадки. Если армпояс в этом случае отсутствует, то велика вероятность появления трещин в стенах, т. к. усадка происходит не равномерно, а с различной скоростью для каждой части дома. Обратные процессы происходят зимой в местностях, где наблюдается высокий коэффициент пучения грунта. В этом случае пласты грунта начинают постепенно воздействовать на фундамент, выталкивая его наружу. Усилие оказывается на основание неравномерно, что также приводит к потере геометрии и появлению трещин. Такому ходу дел препятствует смонтированный армпояс.

В силу своей конструкции любое здание обладает парусностью. Особенно если оно находится на открытой местности и имеет несколько этажей. Сильные порывы ветра способны оказать значительное воздействие на стены, оно компенсируется и распределяется равномерно на все здание, когда есть армпояс. Некоторые местности отличаются наличием сейсмической активности, которая неминуемо ведет к разрушению зданий. Но если армпояс будет смонтирован грамотно, тогда шансы на устойчивость здания повышаются. Армпояс также требуется при строительстве здания на склоне. В этом случае также могут происходить смещения грунта и неравномерно распределение давления на фундамент.

Армпояс для дома из газобетона монтируется не только в случаях наличия нескольких этажей. Он может потребоваться и при сооружении стропильной системы. В этом варианте он выполняет роль мауэрлата. Его необходимость вызвана двумя основными факторами. Одним из них является использование крепежных элементов для фиксации стропильных ног. В большинстве случаев установка анкерных болтов непосредственно в блоки из газобетона приводит к появлению трещин и к разрушению блоков. Другим фактором является распирающая способность висячих стропил. Если не обеспечить наличие монолитной конструкции, то верхняя часть стен будет разрушена. Дополнительным фактором, который вынуждает сооружать армпояс для здания из газобетона является его малая точечная сопротивляемость. Давление от стропильных ног распределяется неравномерно, что приводит к разрушению блока в определенном месте.

Есть и другие проблемные участки дома из газобетона, которые нуждаются в установке монолитных железобетонных конструкций. Одним из них является цоколь. В этом случае армпояс позволяет связать стены воедино снизу и правильно распределить давление от них на фундамент. Обычно высота конструкции в этом случае составляет 40 см. Железобетонные конструкции в виде перемычек монтируются над дверными и оконными проемами, чтобы увеличить прочность конструкции и предотвратить обрушение.

Варианты изготовления

Армпояс в случае здания из газобетона может быть реализован несколькими способами. Одним из них, который часто используется для экономии материала является кирпичный армпояс. В этом случае поверх газоблоков выполняется кирпичная кладка в несколько рядов, в швы которых укладывается арматура. Применение такого решения допускается для нежилых одноэтажных помещений. Для дома применяются другие способы монтажа, которые описаны ниже.

Применение специальных блоков

Эти элементы еще называют U-блоками в силу их внешнего вида. В каждом таком блоке имеется выемка или выреза, специально предназначенный для укладки арматуры и заливки в него бетона. Толщина стенок блока неодинакова, что требуется для конструктивной прочности. Одни из них имеет 10 см, а вторая только пять. Монтаж самих блоков из газобетона осуществляется стандартным методом на клей. При этом они должны располагаться строго в одной плоскости. Это наиболее простой и быстрый способ установки армпояса для здания из газобетона.

Доборные блоки

Сооружение армпояса можно осуществлять с использованием доборных блоков. По высоте и длине они являются аналогичными обычным блокам, но их толщина меньше, чем у стандартных. В этом случае осуществляется монтаж доборных блоков различной толщины с наружной и внутренней части стены с применением обычного клея. Благодаря такому подходу между блоками образуется канавка, куда и осуществляется монтаж арматуры и заливка бетона.

Использование опалубки

Опалубка при сооружении армпояса на здании из газоблока может применяться двумя способами:

• односторонним;
• двухсторонним.

Первый метод можно назвать комбинированным, т. к. наряду с опалубкой потребуются доборные блоки с толщиной в 10 см. Они монтируются на наружный край стены стандартным методом. Впритык к доборному блоку монтируется лист утеплителя толщиной в 5 см. К внутренней стороне стены фиксируется опалубка, которая и завершает формирование канавки для заливки армпояса для здания. Преимуществом такого решения является отсутствие видимости пояса снаружи, что упрощает отделку фасадов.

Применение двухсторонней опалубки подразумевает отсутствие использование доборных блоков. В этом случае щиты опалубки монтируются с наружной и с внутренней части стены. При этом вплотную к опалубке, которая установлена снаружи укладывается экструдированный пенополистирол толщиной в 5 см. Только после этого выполняется монтаж арматуры и заливка армпояса.

Процесс сооружения

Процесс установки армпояса с использованием специальных блоков не вызывает особых затруднений. Вопрос может касаться конструкции с применением двойной опалубки. Первым делом в этом случае изготавливается именно опалубка. Для нее может быть использована дюймовая доска, ламинированная фанера или листы влагостойкой ОСБ плиты. В первом случае щиты сбиваются из нескольких досок, которые располагаются одна, рядом с другой. Чтобы их скрепить между собой применяется квадратный брус со стороной в 4 см. Вертикальные элементы устанавливаются каждые полметра. Высота опалубки будет полностью зависеть от высоты армпояса. При этом должен быть зазор сверху в 5 см и снизу в половину высоты опалубки, чтобы прочно зафиксировать ее к стене.

Обратите внимание! Чтобы ее было проще демонтировать, внутреннюю частью можно обшить полиэтиленовой пленкой. В этом случае поверхность армпояса получится гладкой.

Фиксировать опалубку к стене можно различными способами. Самым распространенным является использование саморезов, которые насквозь вкручиваются в стену. В некоторых случаях используются гвозди, в других вариантах применяются шпильки, которые фиксируют две опалубки насквозь через блок. Как бы там ни было, дополнительно сверху устанавливаются деревянные перемычки, которые не дадут опалубке разъехаться под весом бетона.

Следующим ответственным этапом является применение армирования. Для этого потребуется арматура с диаметром в 10 мм. Из нее сооружается объемный каркас. При этом горизонтальные ряды укладываются через каждые 30 см высоты. Вертикальные перемычки монтируются через каждые 20 см. При этом сварка элементов запрещена. Они должны быть зафиксированы с использованием вязальной проволоки. В этом случае можно избежать послабления металла в местах сварки. На каждую стену предусматривается отдельная конструкция. Они объединяются между собой специальными угловыми элементами, которые должны заходить на отдельные модули армирования, не меньше чем на 50 диаметров арматуры. Они также фиксируются вязальной проволокой.

Совет! При этом не стоит забывать, что сверху арматура должна быть залита бетоном на 5 см. Делается это для предотвращения воздействия влаги на металл. Армирование также не укладывается непосредственно на блок. Для этого применяются специальные подставки в виде звездочек.

Раствор для армпояса готовится в стандартных соотношениях, которые составляют 3 к 1 к 5. Первая цифра указывает на количество частей песка, вторая – цемента и третья – щебня. Наряду с этими компонентами, может быть использован пластификатор, если это требуется в зависимости от температуры окружающей среды. Если опалубка выполнена из доборных блоков или древесины, тогда заливать бетон лучше вручную. Связано это с тем, что от веса бетона, который падает из насоса, опалубка может быть разрушена. Автоматизированная заливка армпояса допускается в случае использования специальных блоков. Как только канавка будет заполнена, выполняется удаление воздушных пузырьков из армпояса. Делается это вручную отрезком арматуры.

Если армпояс заливается между первым и вторым этажом, тогда его необходимо сделать на всю высоту блока. При заливке армпояса в качестве мауэрлата его высоту можно уменьшить на 10 см, уложив на дно канавки доборный блок. При этом уменьшается именно высота, а не ширина, т. к. при меньшей ширине давление будет больше на стены. Еще до заливки армпояса для мауэрлата в канавку укладываются шпильки. Они должны быть связаны с арматурой и позже будут полезны при фиксации стропильных ног кровельной системы. Перед монтажом стропильных ног осуществляется гидроизоляция с помощью рубероида или битумной мастики. Процесс заливки армпояса показан на видео ниже.

Резюме

Как видно, армпояс является неотъемлемым элементом здания, который позволяет повысить его прочность и продлить срок службы. При этом работы по возведению после заливки можно продолжить после набора прочности. На это уходит несколько недель или целый месяц. Лучше дать это время армпоясу, чтобы в нем не появились трещины. В большинстве случаев нет необходимости переплачивать за специализированные блоки, т. к. проще для армпояса приобрести доборные или использовать опалубку. Отличная опалубка для армпояса получается из ламинированной фанеры. Она не только хорошо выдерживает воздействие влаги, но и обеспечивает ровные поверхности ребер армпояса.

bouw.ru
