Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео

С помощью копчения увеличивают срок хранения продуктов питания, улучшают вкусовые параметры мяса, рыбы, овощей. В этой статье рассказано о том, как сделать дымогенератор для холодного копчения своими руками. Чертежи, видео, примеры удачных проектов и пошаговые инструкции помогут реализовать проект быстро, точно, без лишних затрат.

Использование соответствующего оборудования для воспроизведения технологии в домашних условиях позволяет полностью контролировать процесс для обеспечения безупречного качества готовой продукции

Читайте в статье:

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Технология холодного копчения подразумевает длительное воздействие на исходные продукты дымом тлеющих дров. Этот процесс уничтожает бактерии, блокирует процессы разложения. Одновременно такая обработка придаёт специфический вкус и запах.

Ограниченный температурный диапазон (от+16°C до +36°C) позволяет удалять влагу медленно. Применение бережного режима помогает сохранять структуру, полезные витамины, жир. В зависимости от размеров кусков и других факторов длительность процесса может составить несколько суток. Приведённые сведения пригодятся для создания списка требований к подходящему оборудованию:

  1. Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
  2. Для поддержания оптимального температурного режима надо продумать систему охлаждения.
  3. Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.

Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.

Однако для объективного анализа дополним исследование актуальным обзором рынка фабричных изделий

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

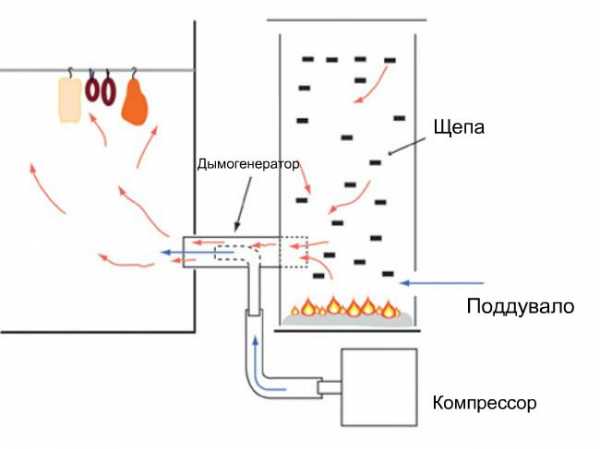

Принципиальная схема коптильни

На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки. Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала. Регулировка тяги здесь организована с применением поддувала (7). Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4). Ёмкость закрыта сверху крышкой. Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

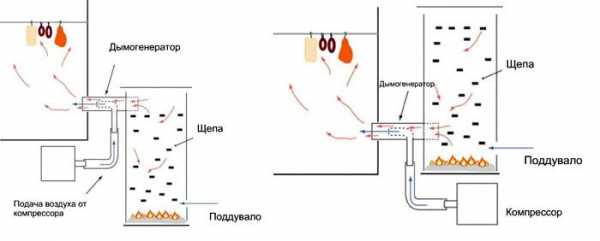

На практике применяют схемы с верхним и нижним расположением эжектора

Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:

  • увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
  • в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
  • верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
  • нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
  • близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

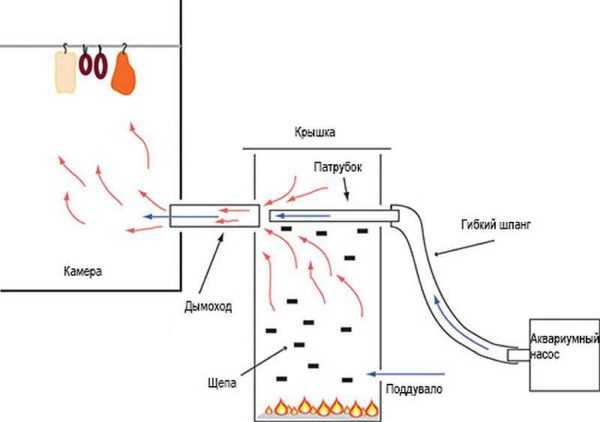

Принудительная подача воздуха в дымоход

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

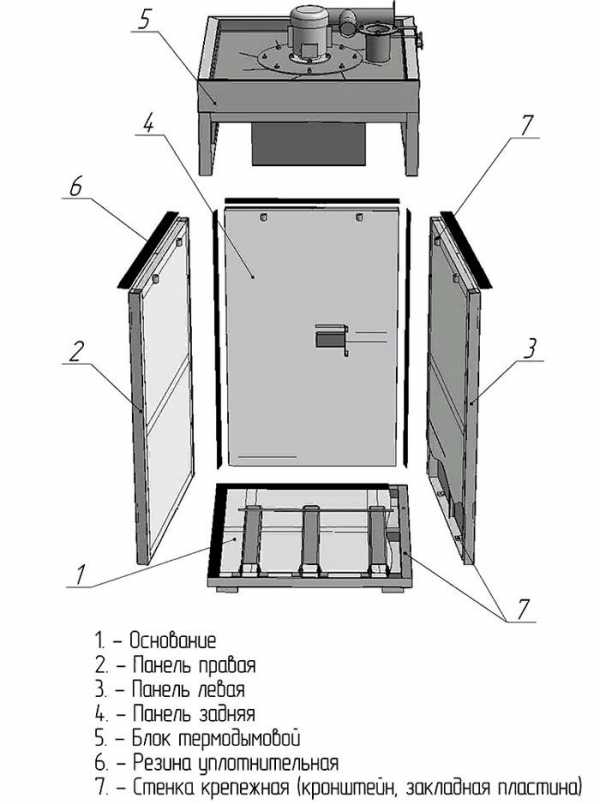

Сборочный чертёж

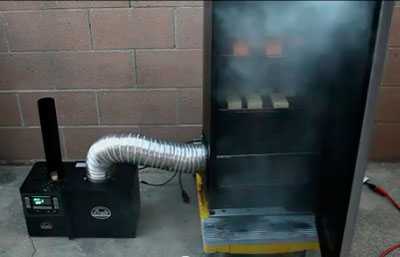

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены. Типовые резиновые уплотнители будут выполнять свои прямые функции. Встроенные направляющие и решётки пригодятся для размещения продуктов питания.

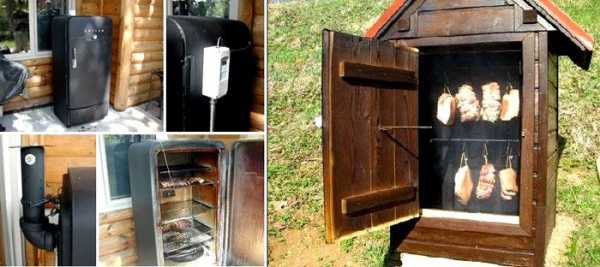

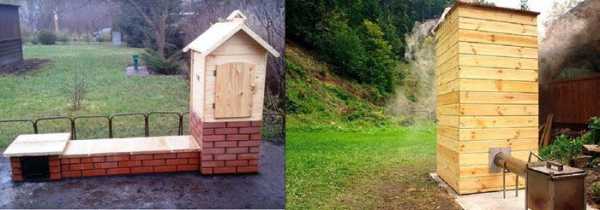

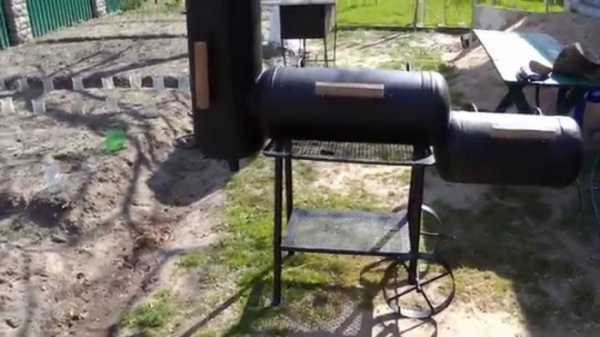

Примеры коптильных камер

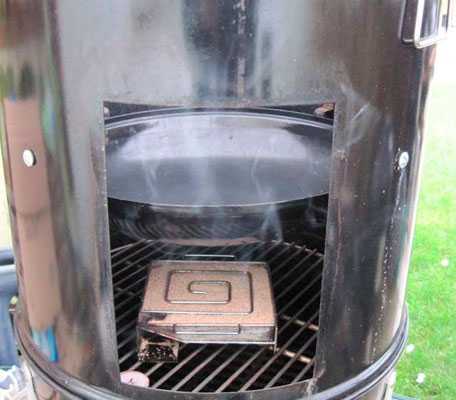

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

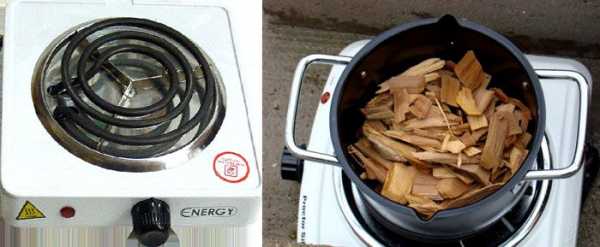

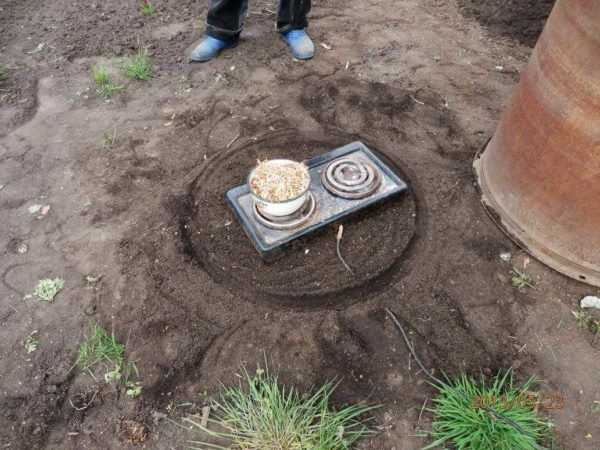

Как сделать своими руками простейший дымогенератор из электроплитки

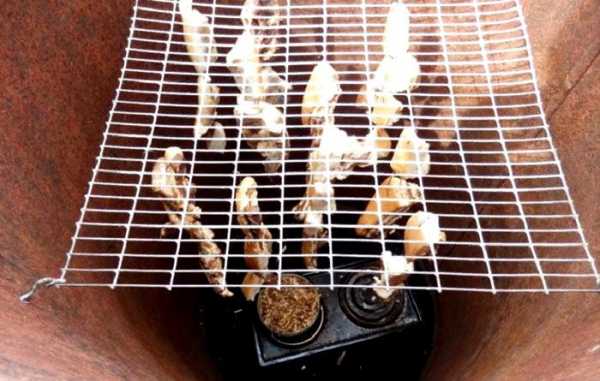

Действующая установка из подручных средств

Регулятор мощности позволяет установить оптимальный режим нагрева. В старую кастрюльку засыпают щепки – получается самодельный дымогенератор для холодного копчения без компрессора.

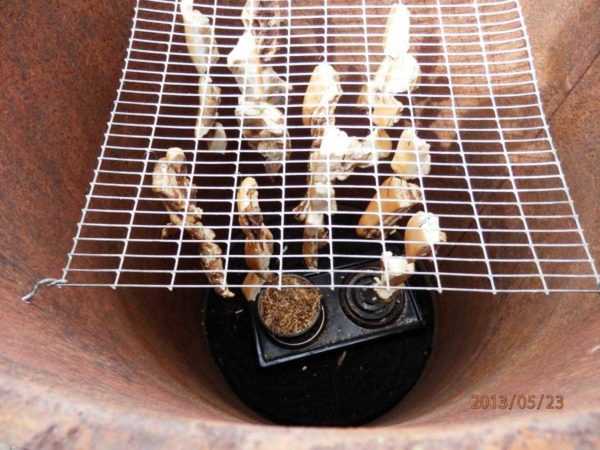

Для создания коптильной камеры можно использовать стандартную железную бочку

В стенки вворачивают крепёжные детали, фиксируют сетку. На крючках подвешивают продукты для обработки. После запуска закрывают верхнее отверстие подходящим листом из жаропрочного материала.

К сведению! Бочку очищают перед применением от краски, иных загрязнений. Частицы ржавчины, в отличие от продуктов горения нефтехимических соединений, не являются опасными.

Такой дымогенератор для холодного копчения способен выполнять свои функции на одной загрузке дров 4−6 часов, не более. Он потребляет электроэнергию. В этом варианте сложно обеспечить оптимальный температурный режим. Затруднена оперативная регулировка производительности. Несмотря на существенные недостатки, привлекает дешевизна и простота конструкции. На дачном участке можно установить работоспособное оборудование при соответствующей подготовке буквально за 20−30 минут.

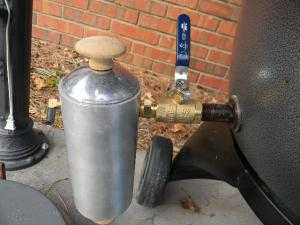

Дымогенератор из огнетушителя

Этот проект, как и предыдущий, подкупает простотой реализации

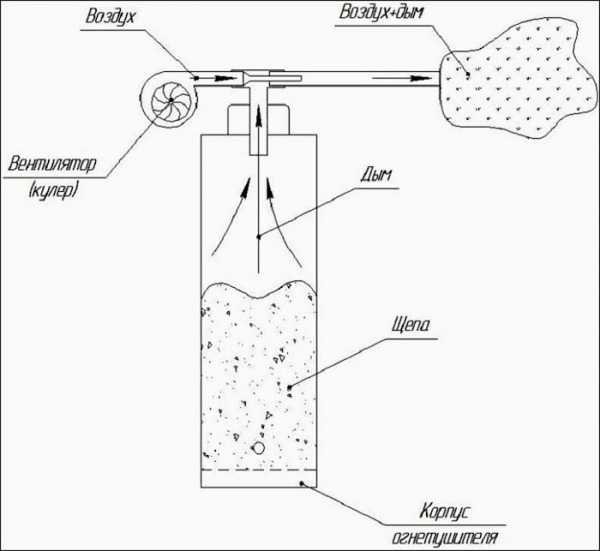

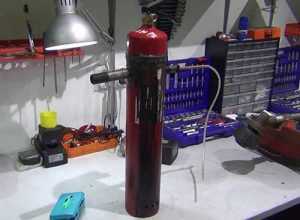

Для изготовления такого генератора дыма своими руками надо найти подходящий огнетушитель с металлическим корпусом. Изделие с истёкшим сроком годности можно получить в собственность совершенно бесплатно.

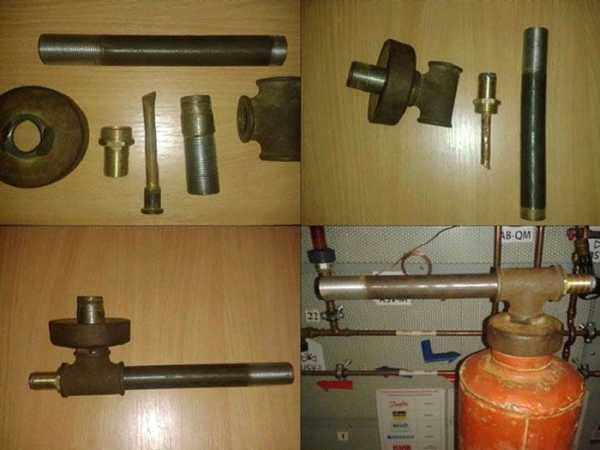

Комплектующие для сборки дымогенератора

После удаления порошка и промывки на высоте 40−60 мм от дна сверлят 2−3 отверстия диаметром 8−12 мм. Засыпают древесные опилки. В штатную крышку вворачивают тройник с патрубками.

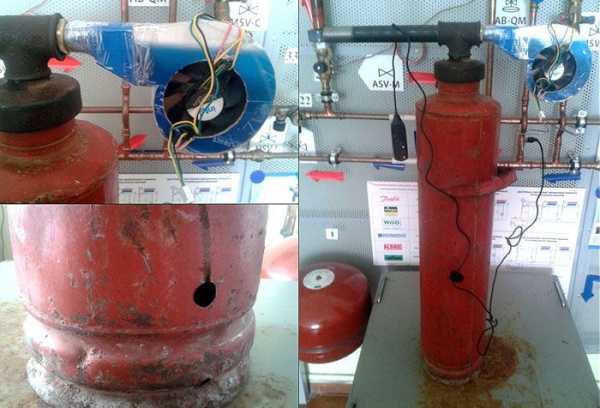

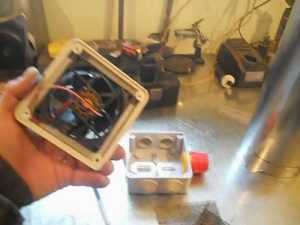

Для принудительного перемещения дыма в этом проекте использован старый тепловентилятор

Из этой техники удалён вышедший из строя нагреватель. Ступенчатый переключатель позволяет использовать только два режима скорости. Подключение – к сети 220 V.

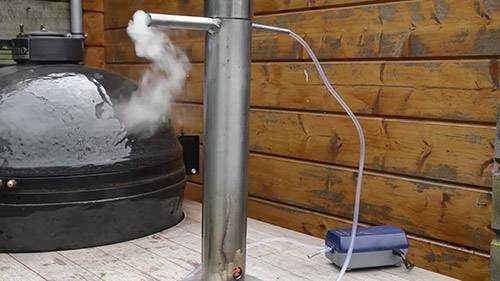

Как применить аквариумный компрессор для создания дымогенератора

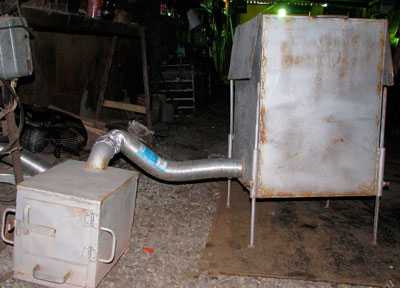

Самодельный дымогенератор для коптильни холодного копчения из металлической тары

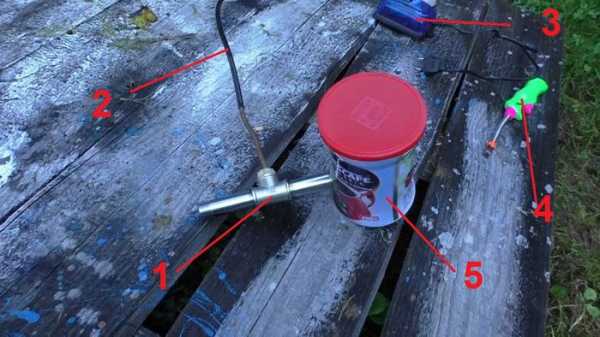

На фото отмечен стальной дымоход с тройником (1). Аквариумный компрессор (3) нагнетает воздух через гибкий шланг (2). В топочную камеру (5) засыпают опилки. Процесс тления активизируют пламенем газовой горелки (4). В этом варианте «слабое звено» – это симпатичная баночка из-под растворимого кофе. Самая крупная тара не вмещает более 250 г, поэтому рабочий объём получается маленький. Приходится часто пополнять запас опилок. Тонкие стенки деформируются открытым пламенем, быстро приходят в негодность.

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Принципиальная схема стационарного оборудования

Перечисленные выше примеры демонстрировали особенности разборных конструкций. При необходимости любую из них можно разобрать на составные части, переместить на склад для длительного хранения. Однако если есть свободное место на дачном участке, можно установить стационарную коптилку холодного копчения с дымогенератором своими руками. При правильном расчёте можно обеспечить высокую производительность обработки промышленного уровня.

Применяют кирпичные и металлические печиЧтобы улучшить тягу, устанавливают функциональные компоненты на разных уровнях с помощью рационального использования неровностей рельефа

Компрессоры для дымогенератора коптильни холодного копчения

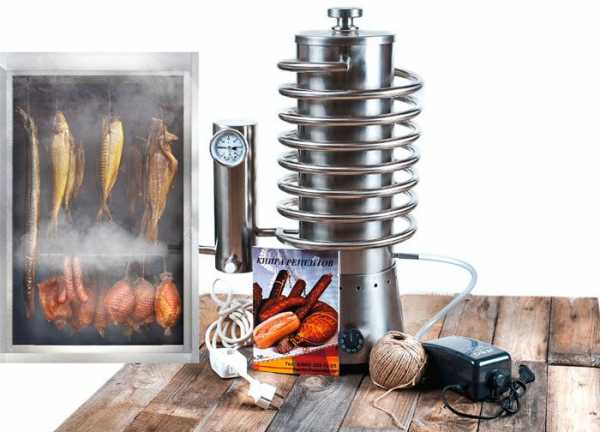

Даже фабричные наборы коптильных установок комплектуют специализированными аквариумными помпами

Такое решение объясняется не только разумной стоимостью изделий, которые выпускаются крупными сериями. Техника этой категории рассчитана на долгосрочное применение без тщательного надзора. Для бытовых масштабов при работе с технологией холодного копчения достаточно будет подобрать модель с производительностью от 4 до 12 л/мин. Если отсутствует электрическая регулировка производительности, установить нужный уровень можно с помощью типового дросселя. Также допустимо пережать гибкую трубку нужным образом и зафиксировать приемлемое положение.

Для экономии средств достаточно часто применяют подобные конструкции

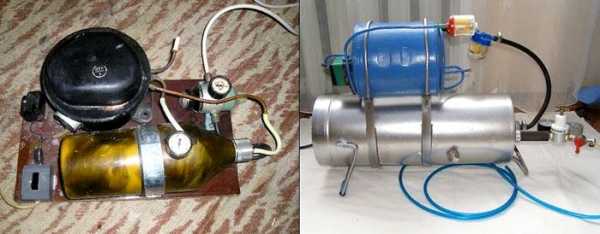

Такой компрессор для дымогенератора своими руками сделать несложно. Надо взять работоспособный компьютерный вентилятор, закрепить его в отверстии снизу пластиковой бутылки подходящей ёмкости. В крышке делают отверстие. Для подсоединения гибкого шланга приклеивают к ней пластиковый патрубок. Регулируют обороты переменным резистором в цепи питания. Электродвигатели малой мощности можно подключать к батарейкам (аккумуляторам).

Увеличить производительность и уменьшить продолжительность включения привода можно с помощью ресивера

Подбирают подходящую по объёму ёмкость. Работу нагнетателя настраивают по уровням давления с применением специального реле. Для контроля устанавливают манометры. Чтобы сливать накопленный конденсат, врезают кран в нижней части. Аварийный клапан предотвратит чрезмерное повышение давления.

Примитивный вентилятор для дымогенератора функционирует постоянно, а эта установка включается по мере необходимости. Для производительности 4−5 л/мин можно выбрать накопительную ёмкость объёмом 8−12 л. Этого хватит на 8−12 мин автономной работы.

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:

  • удобство загрузки;
  • быстроту розжига;
  • очистку дыма от конденсата;
  • регулировку производительности;
  • простоту ухода.

Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:

ФотоПошаговая инструкция с пояснениями

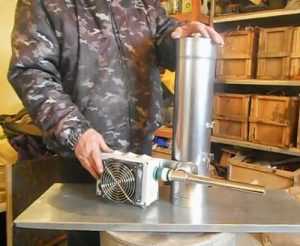

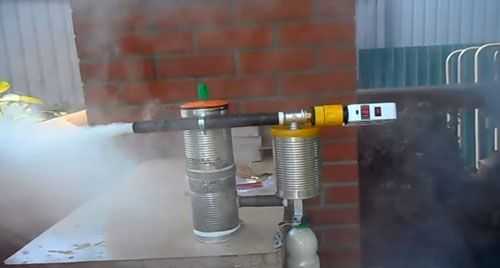

Этот самодельный дымогенератор для коптильни холодного копчения оснащён системой эффективной очистки. В прикреплённой снизу пластиковой бутылке собирается конденсат. Промежуточная ёмкость установлена перед эжектором. Внутри неё вмонтированы перегородки, которые ускоряют отвод тепла, задерживают капли влаги.
Для начала работы открывают пластиковую крышку, засыпают ольховые щепки до середины объёма рабочей камеры. Такое сырьё можно приобрести недорого либо заготовить самому.
К входному патрубку эжектора присоединяют компактный компрессор с электронной регулировкой оборотов. Закрывают крышку, поджигают щепу открытым пламенем через отверстие в нижней части рабочей камеры.
Эта установка начинает выполнять свои функции буквально через несколько секунд после розжига. Интенсивность процесса образования дыма устанавливают с помощью изменения оборотов привода компрессора. После практической проверки дееспособности установки разберёмся с алгоритмом изготовления.

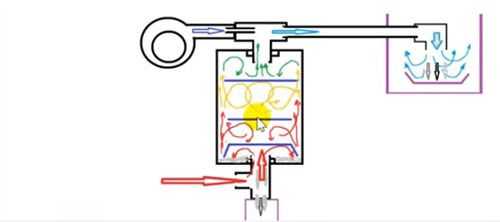

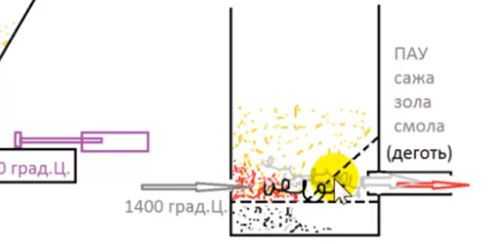

Рисунок поясняет несколько важных принципов. В красной зоне температура достигает 1400°C. Помимо ароматических составляющих, выходной дым содержит смолы, сажу, другие вредные компоненты. При большой длине дымоход выполняет функции фильтра.
Компактную конструкцию надо оснастить элементом, выполняющим очистку. Для выбора подходящих размеров самодельного дымогенератора для коптильни холодного копчения можно пользоваться приведёнными на схеме пропорциями. Значения верхней строчки соответствуют параметрам стандартной жестяной банки для консервированных фруктов.
Принципиальная схема блока. Обратите внимание на выходную часть в топке. Там установлен отражатель, который направляет дым вверх. Такое решение позволяет задерживать тяжёлые механические частицы на финишной стадии очистки.

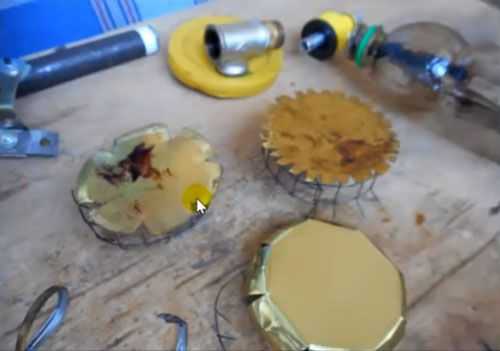

В основном блоке фильтра преграды созданы из жестяных крышек. Через треугольные вырезы дым проходит по заданной трассе с завихрениями в центральной части. Снижается температура. Смолы и другие примеси стекают в накопительную бутылку из пластика.

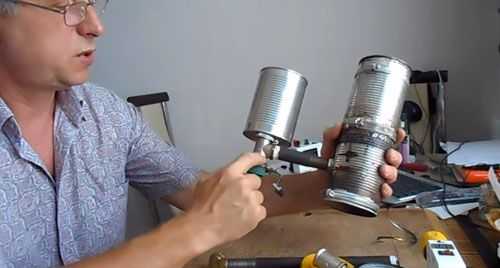

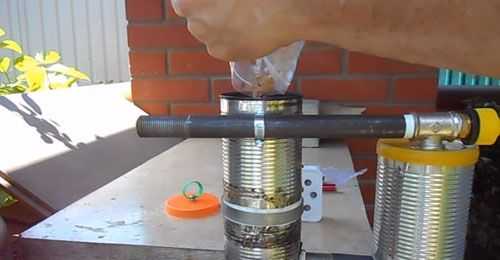

Основные ёмкости дымогенератора для коптильни своими руками созданы из консервных банок. Крупная камера составлена из двух элементов, которые скреплены типовым автомобильным хомутом. При увеличении объёма внизу устанавливают зольник. Для компактных конструкций, как в данном примере, такое дополнение не нужно.

seti.guru

Как сделать генератор дыма для копчения своими руками — Блог Агронавта

Для копчения мяса, рыбы, как известно, нужно длительное воздействие дыма, — эта задача упростилась когда появились первые генераторы дыма для коптилен. Очень простые в изготовлении и обслуживании, они очень быстро завоевали популярность у любителей еды с «дымком» по всему миру.


Принцип работы дымогенератора очень простой: вспомните когда кто-то курит в едущей машине при открытом окне. Быстро движущийся поток воздуха снаружи машины создает разряжение за окном и тянет дым из автомобиля. Тот же принцип используется и в генераторах дыма.

Собрать дымогенератор для коптильни своими руками не представляет большого труда, так как все предельно просто, но в тоже время функционально. Когда-то нужно было не отходить от топки коптильни часами, но с  генератором дыма с объемом щепы в загрузочной камере около одного литра, при умеренной подаче воздуха,  одной загрузки может хватить до 24 часов, что существенно упрощает процесс копчения.

Конструктивных решений дымогенератора существует великое множество, все зависит главным образом от ваших технических возможностей и компоновки трех основных элементов: контейнер дымогенератора (камера сгорания), эжектор и помпа для подачи воздуха.

Контейнер дымогенератора (камера сгорания)

От объема контейнера и конфигурации зависит время непрерывной работы дымогенератора. Для изготовления контейнера подойдет любая огнеупорная емкость: термос, молочный бидончик, старый огнетушитель…., но оптимальный вариант — металлическая труба диаметром 80 – 100 мм, и длиной до 40 — 50 см. В нижней части контейнера должно быть отверстие диаметром 7-10 мм, для розжига щепы и подачи кислорода, для поддержания горения.  Верхнюю часть необходимо плотно закрыть, чтобы предотвратить подсос воздуха.

Сердце дымогенератора

Сердце дымогенератора очень легко собрать, используя водопроводные тройники, сгоны и трубки различных диаметров, которые могут быть соединены различными способами: резьбой, пайкой или сваркой, все зависит от ваших возможностей.

Расположить сердце дымогенератора можно как в верхней части контейнера, так и в нижней,  каждый из способов имеет достоинства и недостатки.

Дымогенератор с нижним расположением эжектора

Дымогенератор с верхним расположением эжектора

Дымогенератор с нижним расположением эжектора хорошо работает в паре с маленькой коптильной камерой, но имеет ряд недостатков. Такой вид подключения по ряду конструктивных причин более часто тухнет, поэтому камеру сгорания стоит ограничить по высоте, что ведет к уменьшению времени непрерывной работы дымогенератора. Во-вторых, открытая труба, которая входит в камеру сгорания, должна быть защищена, иначе щепа может попасть внутрь и блокировать поступление дыма. В-третьих, эта конструкция не способствует естественной тяге в коптильне, потому что коптилка и загрузочный контейнер размещены на одном уровне. Это означает, что когда насос выключен, поступление дыма незамедлительно прекращается.

Эти незначительные, вышеописанные огрехи, можно легко исправить, установив эжектор в верхней части загрузочной камеры.

Насос

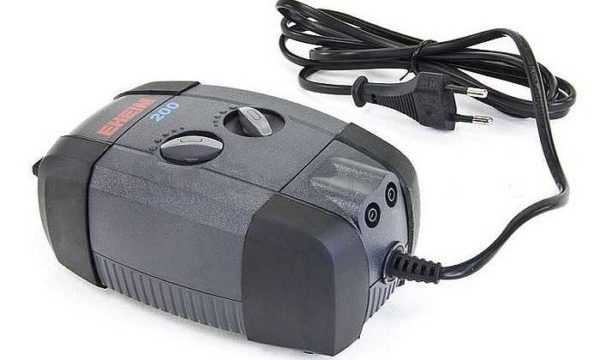

Для подачи воздуха используют любой подходящий насос, например, аквариумный компрессор, его мощности  4-5 ватт в большинстве случаев бывает более чем достаточно.

Но есть и более неординарные решения: народные умельцы вместо компрессора приспособили к дымогенератору кулер компьютера, который вмонтировали в пустую пластиковую бутылку, что оригинально, просто и функционально.

Чем коптить?

Для копчения  дымогенератором можно использовать практически любые виды древесины, за исключением вечнозеленых, таких как ель, сосна и т. д., которые придают копченостям горьковатый привкус.  Имеет значение и размер щепы: при использовании мелких опилок необходимо будет сделать маленькое дополнение к конструкции генератора дыма. Для этого можно использовать пружину подходящей длины, которая будет служить как бы дымоходом, позволяя дыму беспрепятственно проходить через слой мелких опилок. Сквозь крупную щепу, дым и без доработок проходит хорошо.

Температура дыма

В описанном генераторе температуру подаваемого в коптильню дыма можно регулировать, увеличивая или уменьшая длину патрубка, который соединяет коптильную камеру с генератором дыма.

Коптильная камера

В качестве коптильной камеры можно использовать любую подходящую емкость, например, бочку, деревянный ящик и даже картонную коробку. Из старого холодильника можно изготовить идеальный коптильный шкаф для холодного копчения, он плотно закрывается и хорошо изолирован, что позволяет сохранять постоянную температуру, это очень актуально в холодное время года.

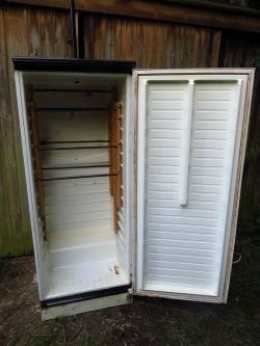

Но большинство холодильников внутри облицованы пластиком и поэтому не подходят для горячего копчения, где температура значительно выше.

Видео о том как без инструмента собрать генератор дыма для холодного копчения.

blog.agronavtika.ru

Дымогенератор своими руками + чертежи

Закоптить рыбу, мясо или дичь – это не просто увеличить срок хранения мясных продуктов. Это уникальная возможность изменить их вкусовые качества в положительную сторону. И хотя современные технологии предлагают множество вариантов изменения вкуса, копчение все еще остается востребованной операцией. Конечно, производители сегодня предлагают различные конструкции коптильных установок. Но сделать коптильню и установить в нее дымогенератор своими руками – это не только дешево, это довольно-таки просто.

Самое главное, что здесь нет каких-то сложных аппаратов. Любую установку можно сделать из подручных материалов, чаще б/у, и нередко их тех, которые предполагается выбросить на мусор. Ведь технология копчения очень проста. Основана она на том, что дым от сжигания древесины попадает в камеру, где развешиваются мясные продукты. Пропитываясь дымом, они консервируются и получают тот самый необыкновенный вкус и запах. Конечно, немаловажную роль будет играть порода дерева, используемая в процессе копчения. Специалисты рекомендуют для этого выбирать чурки от фруктовых деревьев.

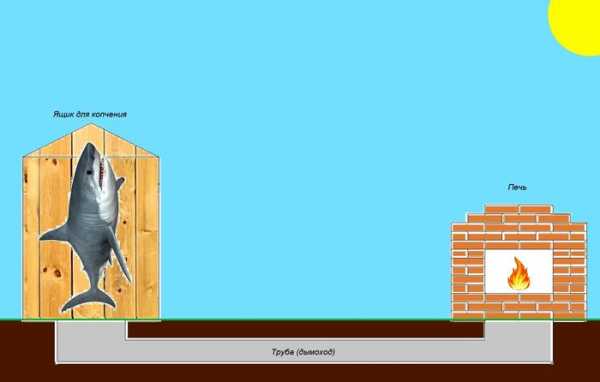

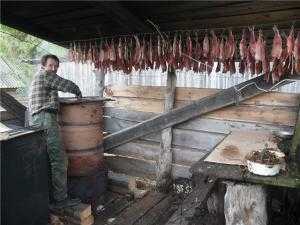

Конструкция коптильни

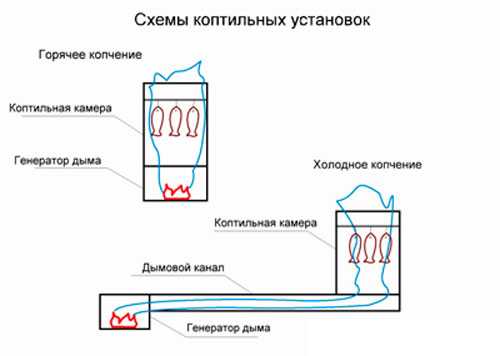

Схема коптильни проста. Состоит этот аппарат из двух частей:

  • В одном сжигаются дрова. При этом гореть они, в принципе, не должны. Основной процесс – тление. Вот почему так важно, чтобы в эту камеру мало поступало кислорода (свежего воздуха).
  • Во второй камере коптильни развешиваются тушки (рыба, птица, куски мяса).

Обе камеры соединяет трубопровод, по которому и будет перемещаться дым от тлеющей древесины. При этом, чем больше дыма будет приходить во вторую камеру, тем интенсивнее будет происходить процесс копчения. В этой же камере обязательно делается небольшое отверстие для удаления избыточного дыма. Это же отверстие будет выполнять функции дымоотвода для создания внутри разреженной атмосферы.

Есть, правда, в этой коптильной установке один отрицательный момент. Чтобы заложенные продукты коптились внутри несколько часов, необходимо все время поддерживать тление дров, подбрасывая в них дополнительные чурки. Поэтому приходится все время находиться вблизи коптильни. От этого можно избавиться, если сделать дымогенератор для холодного копчения своими руками.

Что такое дымогенератор коптильни

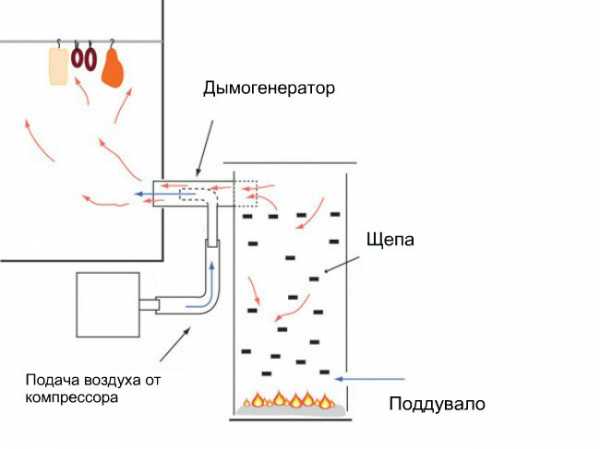

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

  • Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
  • Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
  • В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
  • В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
  • В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

  1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
  2. Вместо шланга можно припаять медную трубку.
  3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

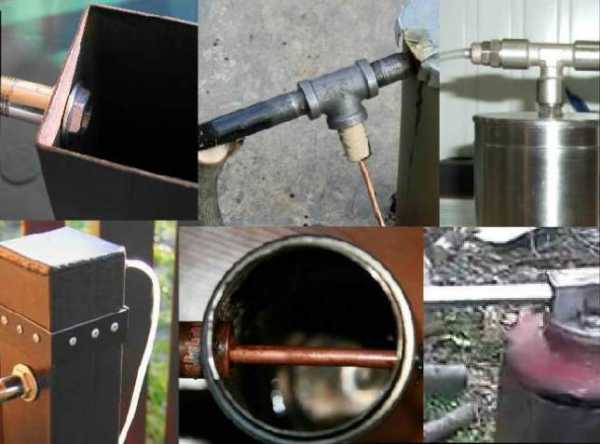

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Компрессор дымогенератора

Как уже было сказано выше, для подачи воздуха в дымогенератор можно использовать компрессор для аквариумов. Это небольшой приборчик малой мощности (4-5 Вт), которого вполне хватит, чтобы коптильный бытовой агрегат работал эффективно.

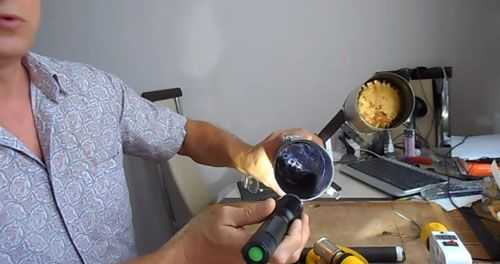

Но умельцы не останавливаются на месте. Экономить так экономить. Вот как можно сделать один из видов компрессоров для дымогенератора своими руками. Для этого понадобится вентилятор от компьютера и пластиковая пятилитровая бутылка.

  • В бутылке срезается дно.
  • В полученное отверстие вставляется вентилятор, который закрепляется саморезами.
  • В крышку бутылки закрепляется через вырезанное отверстие шланг.
  • Производится подключение вентилятора в сеть электрического тока.

Простое и эффективное решение. Главное – обеспечить герметизацию всех соединений.

В принципе, это все, что касается такого аппарата, как дымогенератор для копчения, своими руками изготовленного. Остается всего лишь один вопрос, чем коптить мясные и рыбные продукты.

Дрова для копчения

Есть одно лишь ограничение по выбору дров для дымогенератора. Это не использовать для копчения щепу из хвойных пород. В них присутствует смола, которая придает мясу горьковатый привкус. Все остальные породы деревьев можно использовать без ограничения.

Что касается размеров, то и тут запретов нет. Единственное, на что необходимо обратить внимание, это возможность перемещаться дыму сквозь уложенные и тлеющие деревяшки. Поэтому когда в дымогенератор закладывается мелкая щепа, то рекомендуется внутрь устройства установить дополнительный элемент, по которому дым будет беспрепятственно перемещаться в сторону выходного патрубка. Это может быть перфорированная трубка или пружина, необходимой длины и ширины. Между крупной щепой дым будет передвигаться самостоятельно.

Внимание! Увеличивая или уменьшая размер промежуточного патрубка, можно регулировать температуру внутри дымогенератора. Подобрать нужный температурный режим придется опытным путем.

Камера для коптильни

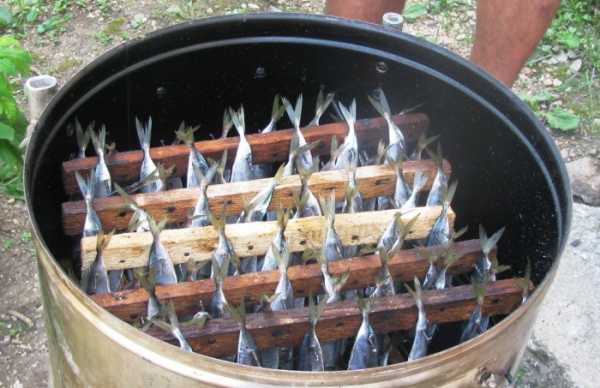

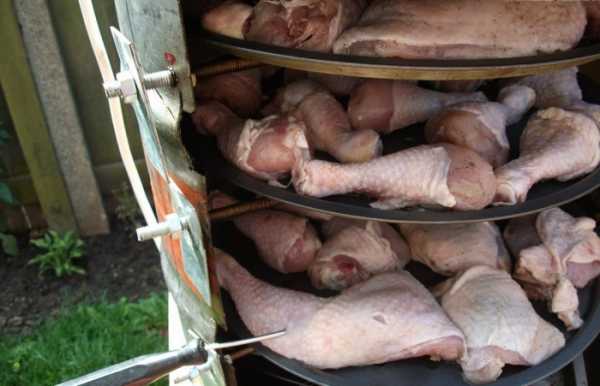

Сделать камеру для коптильни своими руками также просто, как и дымогенератор. Это может быть металлическая бочка, в которой сделана дверца. Это может быть сваренный из стальных листов ящик с той же дверцей. А можно использовать совершенно обычные предметы бытового обихода. К примеру, старый холодильник. Он плотно закрывается, полностью герметичный, его шкаф утеплен, у него уже готовая дверца в хорошим уплотнением. Так что для камеры коптильни это идеальный вариант. Остается только подключить к нему дымогенератор.

Заключение

На этом тему о самодельном дымогенераторе можно закрыть. Обязательно ознакомьтесь с видео и чертежами – как правильно сделать один из вариантов дымогенератора для холодного копчения своими руками. Оригинальная и простая конструкция, которая прекрасно работает.

И последнее. Свой дымогенератор и своя коптильня – это большие возможности, которые открывают неограниченные горизонты в кулинарии. Копченная домашняя колбаса, рыба, куры и просто куски мяса – это даже на сегодняшний день изыски, которыми на своем столе могут похвастаться не все.

bouw.ru

создание конструкции своими руками, нюансы использования

Различные виды копчения издавна используются для термической обработки разнообразных видов продуктов. Копчение — это не просто способ сделать из скоропортящегося продукта блюдо с более долгим сроком хранения, это ещё и возможность придать пище восхитительные аромо-вкусовые качества. Несмотря на технические достижения в плане приготовления продуктов, по-прежнему приготовление блюд при помощи копчения актуально и востребовано.

Холодное копчение — основы и принципы процесса

Основополагающую роль при копчении играет поступающий к продукту дым, который и придаёт готовому блюду невероятно аппетитный запах и изумительный вкус. В продаже на сегодняшний день имеется множество вариантов коптилен, но они далеко не каждому по карману.

Чтобы семейному бюджету не был нанесён урон, а вы и ваши близкие смогли лакомиться приготовленными самостоятельно копчёностями можно сделать

генератор дыма собственноручно.

Приготовление продуктов холодного копчения — процесс небыстрый, но и не требующий особых навыков.

Условия, которые необходимо соблюдать при холодном копчении:

  • продукты перед копчением необходимо подвергнуть обработке — почистить, промыть, просолить и немного подвялить, просушить;
  • дымовая обработка продуктов должна быть продолжительной — это занимает от нескольких часов до 5 дней;
  • температура поступающего дыма должна быть минимальной;
  • в основном используются опилки из плодовых деревьев, но ни в коем случае не из хвойных, иначе блюдо будет безнадёжно испорчено.

Процесс проведения холодного копчения включает в себя множество разнообразных тонкостей и нюансов, которые следует узнать. В зависимости от умений готовящего и точности соблюдения требований к копчению будет отличаться и результат.

Даже генератор дыма (особенно изготовленный своими руками) имеет веское значение — в зависимости от его конструкции будет отличаться интенсивность копчения и, соответственно, результат.

Самое важное в дымогенераторе — правильное расположение всех частей и поступление дыма невысокой температуры. Именно благодаря соблюдению данных требований продукты приобретают презентабельный золотистый цвет и становятся невероятно вкусными.

Дым в генераторе образуется из опилок (иногда — щепок), причём рекомендуется использовать определённые виды древесины:

  • вишня;
  • ольха;
  • яблоня;
  • ива;
  • груша.

Вкусовые, ароматические и цветовые характеристики блюда будут получаться различными, если использовать ту или иную древесину. Собрав генератор дыма своими руками для холодного копчения, вы получите полную свободу в экспериментах по приготовлению продуктов и сможете разработать свой фирменный рецепт.

Как сделать генератор дыма для коптильни собственноручно

Дымогенераторы могут быть разные, но в целом их конструкции не имеют особенных отличий. Они состоят из:

  • источника тепла;
  • топлива;
  • системы дымового охлаждения;
  • системы подачи охлаждённого дыма в ёмкость для копчения.

Перед тем как определиться с моделью дымогенератора для коптилки необходимо выбрать источник образования тепла. Это может быть:

  1. Электричество (подходит для домашней коптилки, в качестве нагревательного элемента используется спираль от электрической плиты. В таком случае весьма удобно установить электрический таймер, автоматизировав процесс).
  2. Газ.
  3. Уголь.
  4. Опилки, дрова и щепа.

На собственном участке наиболее практично будет использование в качестве топлива для дымогенератора для холодного копчение остальные варианты. Наилучшим вариантом, конечно, являются опилки — их можно заготовить самостоятельно или приобрести в уже готовом виде.

Как сделать дым холодным

Коптильни для холодного копчения имеют одинаковую конструкцию:

  • Вырывается и обкладывается ямка, которая будет топкой.
  • Прокладывается дымоход под землёй.
  • Устанавливается фильтр для предотвращения попадания сажи на продукты.
  • Ставится сама коптильня.

Но зачастую возникают проблемы в виде недостаточного охлаждения дыма, то есть продукты готовятся при высокой температуре и вместо холодного получается горячее или полугорячее копчения. Решить этот казус можно так:

  1. Удлинить дымоход до такого размера, чтобы дым, проходящий по нему, остывал.
  2. Использовать проточную воду для охлаждения проходящего дыма в генераторе. Для такого варианта потребуется модернизировать источник поступления дыма: в ёмкость (консервную банку, например) засыпаются опилки и она накрывается плиткой. Если от топки до коптильни расстояние превышает метровое, то дополнительного охлаждения не нужно.

Электрический генератор для коптильни холодного копчения своими руками собирается проще простого. В таком случае нагревательным элементом служит электроплитка, а дым получается холодным за счёт достаточно длинной трубы.

Дровяная коптильня также собирается простейшим образом. Источник дыма в данном варианте — печь-буржуйка. Дым получается холодным за счёт количества изгибов (колен) трубы и её протяжённости.

Собрать своими руками генератор дыма для производства продуктов холодного копчения в домашних условиях — задача несложная, но требующая внимательного подхода. Обязательно следует соблюдать правила пожаробезопасности, чтобы готовка была в радость и получившиеся блюда доставляли удовольствие.

pechi.guru

Подробное видео и инструкция по изготовлению дымогенератора

Изготовление дымогенератора холодного копчения своими руками — процесс несложный (фото и видео). Его устройство интуитивно понятно и человеку, который знаком с работой по металлу и владеет самыми распространенными инструментами сделать его можно за несколько часов не очень напряженной работы. Материалы используются не дефицитные — все можно купить в хозяйственном магазине.

Производительный дымогенератор умельцам на заметку

Компрессор тоже самодельный. Для покупки его составных частей придется посетить магазин компьютерной техники. Дело в том, что в качестве вентилятора используется система охлаждения компьютера. Ее преимущество перед готовыми компрессорами для аквариума, которые рекомендуют много самодеятельных конструкторов, состоит в том, что устройство более экономно расходует электроэнергию, проще регулируется и сделать его своими руками дешевле, тем более, размеры вентилятора можно выбрать.

Генератор дыма для холодного копчения своими руками

Дыма в коптильне требуется много, причем холодного, температура его должна составлять не более 30 – 320С. Самодельный генератор эжекторного типа отлично справляется с задачей копчения. Работает он по принципу самовсасывания — поток чистого воздуха с большой скоростью движется трубой горизонтального дымохода, соединенной боковым отводом с камерой сгорания.

В трубе создается разрежение, и дым из камеры втягивается в эжектор и подается в шкаф коптильни. Устройство принципиально единое для всех дымогенераторов подобного рода. Отличаются конструкции только материалами, из которых сделаны своими руками и размерами.

Основой нашего генератора холодного дыма служит отрезок трубы диаметром 100 мм из оцинкованной стали. Длина (высота) корпуса составляет около 0,5 м. Этого вполне достаточно для обслуживания холодного шкафа коптильни объемом около 100 литров. Это видно на видео. Внутрь генератора засыпается до 3 литров опилок, обеспечивающих выработку дыма для копчения на протяжении 5 – 6 часов.

Эжектор сделать своими руками можно из алюминиевой трубки диаметром 25 мм, соединенной резьбовым тройником с корпусом. В задней части установлен латунный штуцер под разъем воздуховода, передняя вставляется непосредственно в коптильный шкаф. Со стороны входа из камеры сгорания штуцер дымохода защищен металлической сеткой, предохраняющей от попадания внутрь сопла опилок и пепла.

Эжектор дымогенератора

Верхняя часть корпуса закрывается герметичной крышкой, нижняя — заслонкой, которая фиксируется в закрытом положении для предохранения от случайного открывания. После окончания копчения заслонка сдвигается и пепел, и неиспользованные опилки высыпаются. Это гораздо удобнее сделать, чем использовать днище на болтах или винтовом соединении.

В боковой части корпуса, на стенке, противоположной отводу эжектора, требуется сделать отверстие диаметром 0,6 мм для розжига топлива и поступления потока воздуха, поддерживающего горение.

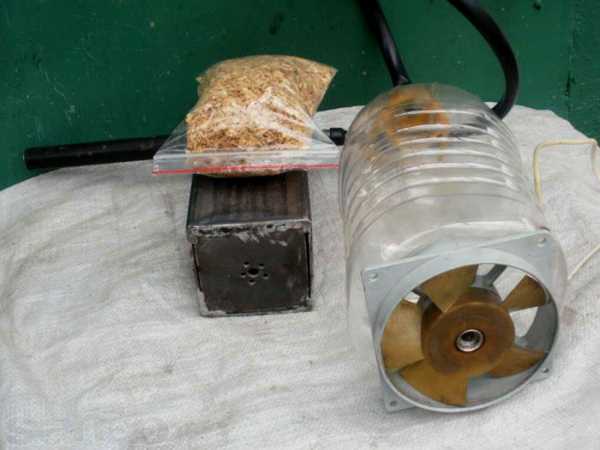

Компрессор сделан из компьютерного вентилятора, вмонтированного в обычную распаечную электрическую коробку и подключенную к регулятору тока, позволяющему изменять обороты.

Вентилятор из компьютерного кулера

Это очень важно сделать — вентилятор довольно производительный и на полной мощности выдувает избыточное количество дыма. На видео показано, сколько дыма может он выработать.

Дымогенератор из огнетушителя

Еще одной занимательной конструкцией, сделанной своими руками из подручных средств, является генератор дыма для холодного копчения из отработанного огнетушителя. Корпус его разрезается в верхней части на расстоянии 5 см от горловины и используется в виде крышки, даже нет необходимости демонтировать пусковой рычаг.

Дымогенератор из корпуса огнетушителя

Ниже среза (на 6 см) просверливается сквозное отверстие (в двух стенках) диаметром 2,5 мм. С обеих сторон в отверстия ввариваются (или ввинчиваются, как удобнее и доступнее) две трубки длиной по 8 см. Они служат дымоходом и штуцером подачи воздуха, соответсвенно.

Как можно понять из видео, устройство получается с верхним расположением эжектора, причем конструкция его несколько отличается от привычных нам дымогенераторов. Воздушная трубка расположена не перпендикулярно дымовой, а соосно (фото). Она несколько меньшего диаметра и просто вставляется в дымоход на 4-5 см, проходя по диаметру корпуса насквозь. Эффективность всасывания от этого не изменяется. Лучше понять этот процесс можно из видео.

Отверстия для подсоса воздуха расположены внизу. Для облегчения прохождения воздушного потока, вертикально внутри подвешена пружина (любого размера) которая не позволяет опилкам слишком уплотниться и препятствовать движению дыма. Простое и надежное устройство, сделанное своими руками.

Такой генератор для коптильни из стандартного огнетушителя работает вполне исправно на протяжении 6 – 7 часов.

Загрузка…

prokopchenie.com

виды устройств и технология их изготовления

Очень много лет человечество практикует процесс копчения разных продуктов. Популярность подобных изделий основана на том, что можно провести консервирование продуктов питания, которые относятся к категории скоропортящихся. Посредством грамотно проведенного копчения, можно получить свежие продукты с замечательными вкусовыми качественными характеристиками. Многие сейчас используют дымогенератор для холодного копчения.
По сравнению с прошлыми веками, в плане технологий люди уже давно шагнули вперед, но рыбу и мясо не перестали коптить, просто используют иные, более качественные устройства.

В процессе качественного копчения основную роль играет именно дым, который может быть горячим и довольно холодным. Он передает всем продуктам просто неповторимые ароматные качества.
Чтобы получить возможность осуществлять копчение, потребуется в обязательном порядке купить коптильню. Если модель не имеет специального дымового генератора, можно не переживать по этому поводу. Данный элемент можно легко и просто выполнить самостоятельно своими руками.

Основные виды и методики копчения

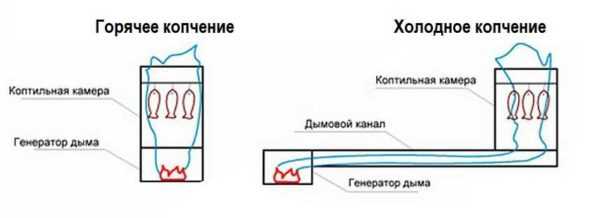

На данный момент различается два основных вида копчения – горячее и определенное холодное. Первое проводится при довольно высоком температурном режиме, достигающем примерно 950 градусов. Что касается холодного процесса копчения, то оно проводится при особой температуре, не превышающей 350 градусов.

Особенности горячего процесса копчения

При данной методике копчения все продукты кладутся в особую емкость, в которой одновременно запекаются, а потом какое-то время коптятся продукты. Они просто проходят особую обработку посредством горячего пара. Это достаточно долговременный процесс, который обычно занимает три или четыре часа. Продукты на выходе обычно получаются очень вкусными, приятно нежными и при этом ароматными.
Стоит знать, что после данной обработки и последующего копчения продукты не в состоянии очень долгое время храниться.
Сложностей с тем, чтобы своими руками изготовить генератор для особого горячего процесса, не возникнет, так как не требуется обеспечения процесса охлаждения дыма. Потому сам дымогенератор и камера в одно целое совмещены.

      Процесс выполнения генератора отличается простотой:

  • Отлично подойдет стандартная бочка или крупная по размеру кастрюля, также многие используют ведро с крышкой. На дно выбранного элемента насыпаются топочные опилки или разные щепки, а сама коптильня устанавливается на огонь, подойдет установка на плитку;
  • Наравне с этим проводится стремительный нагрев используемого сырья, а также выделение дыма;
  • В процессе применения специального водяного качественного замка и при идеальной герметизации коптильни, не потребуется контролировать процесс производимого копчения;
  • Для оптимального копчения, важно выставлять особый температурный режим, чтобы рыба или мясо не подгорали.

Преимущества и особенности холодного процесса копчения

При данном методе обработки продуктов потребуется провести более тщательный процесс подготовки сырья. Кроме того, продукты в подобной коптильне тщательно обрабатываются намного дольше. Перед тем, как произвести закладку продукта – мяса или рыбы, они должны очень хорошо просолиться, а потом немного просушиться.
В процессе осуществления холодного качественного копчения не допустимо применение специального мокрого сырья, в данном случае производимый дым просто будет растворяться в присутствующей влажности. Соответственно процесс приготовления может немного затянуться.

Дымогенератор для домашней обычной коптильни

В отличие от устройства горячего копчения, изделие, предназначенное для холодного, является более сложным по конструкции устройством. Это основано на том, что дым, производимый данным приспособлением, должен эффективно охлаждаться. Именно по этой причине конструкция предусматривает специальную систему, которая должна отлично охлаждать дым.

Решение проблемы с охлаждением дыма

    Чтобы наладить процесс эффективного охлаждения, рекомендуется поступить двумя методами:
  • Провести небольшое удлинение шланга с тем расчетом, чтобы дым в процессе прохождения по нему, в обязательном порядке успевал быстро остывать. В таком случае дым, который попадает в коптильню, будет уже охлаждённым.
  • Относительно простым решением является погружение дымохода в специальную емкость, которая предварительно наполняется прохладной водой.

Выбор того или иного варианта осуществляется строго на основании определенных личных возможностей и предпочтений.

Процесс изготовления конструкции дымохода

Каждый аппарат, который предназначен для изготовления дыма, по своей конструкции состоит из самого источника тепла, непосредственно самого материала, производящего дым, а также системы для подачи дыма в особого плана емкость, где осуществляется непосредственно сам процесс копчения продуктов. Присутствует также и система эффективного охлаждения дыма.

Есть возможность своими руками сделать самодельный дымогенератор в трёх разных категориях и видах конструкции. Данные типы отличаются по используемому при копчении источнику нагрева, среди них можно отметить обычный огонь и электричество.

Три варианта самых популярных дымогенераторов будут описаны ниже:
1.Достаточно простым прибором для производства дыма является относительно небольшая по размеру ёмкость из металла, оснащённая выводом. Чтобы эффективно отвести дым, на устройство, как правило, надевается специальная гофрированная по структуре труба. Данная емкость полностью наполняется опилками, а потом ставится на огонь. Если не будет доступа кислорода и под одновременным влиянием требуемого температурного режима, уложенные опилки сразу начинают очень медленно и качественно тлеть. Подобные конструкции не позволяют оперативно добавлять в них опилки.
Использовать данный вид генератора очень непросто, приходится постоянно тщательно контролировать процесс выделения дыма в процессе всего осуществления производимого копчения. Оно, кстати, может продолжаться на протяжении нескольких дней.

2. Наиболее удобным является такой дымогенератор, который имеет особый электрический элемент. Наличие специального блока эффективного управления также даёт возможность проводить контроль как над процессом поджога опилок, так и над общей температурой всего объёма поступающего дыма. Такого плана конструкция производится из относительно небольшой по габаритам емкости, которая имеет специальный вывод для стандартной трубы. Внутри такая емкость имеет самодельный тэн от такой детали, как плитка или электрическая спираль. Примерно через два часа тэн полностью нагревается и опилки, используемые для нагрева, начинают тлеть и одновременно выделяют дым.

3. При желании можно изготовить своими руками дымогенератор по специальному принципу обычного муфеля. В данной конструкции есть устройство: труба, выполненная из асбеста и цемента, на которую наматывается специальная спираль из качественного нихрома. Все витки такой спирали в обязательном порядке изолируются качественной стеклотканью. Сверху устройство закрывается жестью.
Конструкция такого плана дает возможность максимально быстро и при этом легко нагреть все опилки до необходимого температурного режима, при котором в них быстро начинается процесс тления. Сразу после выключения прибор (муфель) сохраняет свою температуру, тем самым предоставляя возможность выделяться дыму

Ответы на распространенные вопросы

В процессе обустройства коптильни холодного копчения своими руками, у мастеров возникает огромное количество вопросов. Можно выделить самые основные из них и дать на них ответы.

Чем лучше коптить?
Для осуществления процесса копчения рекомендуется использовать все возможные виды древесины. Не подойдет только вид вечнозеленых деревьев, к которым относится сосна или ель. Причина в том, что они в состоянии придать продуктам немного горьковатый привкус. Кроме того, имеет определенное значение общий размер используемой щепы, так как применение очень мелких элементов потребует выполнения небольшого дополнения ко всей конструкции дымогенератора.

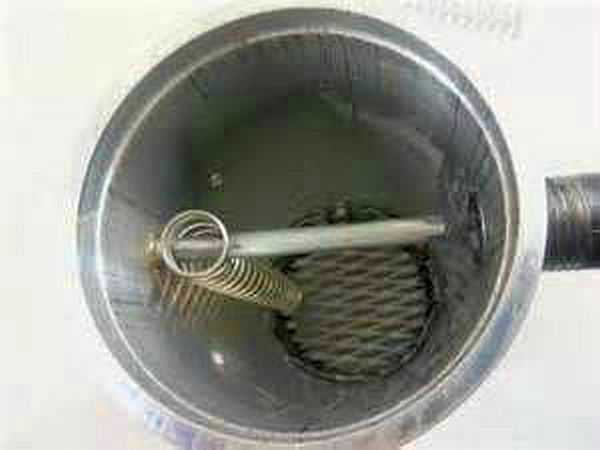

Для этой цели можно использовать специальную пружину с особыми параметрами длины — она будет играть роль дымохода, тем самым предоставляя дыму возможность оптимально проходить через более мелкие опилки.

Температурный режим дыма
В данной категории дымогенератора можно эффективно регулировать температурный режим дыма, который подается в коптильню. Для этой цели можно проводить регулировку длины установленного патрубка, который соединяет камеру с самим генератором.

Из чего сделать камеру копчения
В качестве основной камеры можно применять какую угодно емкость. Это может быть бочка, ящик из дерева, а также сделанная своими руками картонная коробка.
Многие используют для этой цели старый холодильник. Это идеальный вариант, так как он очень плотно изолирован и прочно закрывается. Благодаря этому можно сохранять постоянный температурный режим, что для прохладной погоды очень важно.

Подводя итоги

В коптильню с холодным дымом можно при желании установить специальный термодатчик, который будет отключать тэн в процессе достижения нужного температурного режима. Таким образом, можно не заниматься постоянным тщательным контролем процесса копчения. В некоторых случаях можно просто заниматься добавлением опилок.

Данная конструкция является более качественной и совершенной для быстрого получения дыма. Кроме того, дымогенератор такого плана совершенно не нуждается в процессе сильного охлаждения используемого дыма. Причина в том, что в процессе достижения определенной температуры такой термодатчик полностью отключает процесс нагрева.

Каждый владелец, приготовивший своими руками рыбу, а также мясо посредством данной коптильни или изготовленного дымогенератора, сможет с гордостью кормить своих гостей вкусными изделиями собственного приготовления.

gidpopechkam.ru

Как сделать генератор дыма для коптильни

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и  не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Содержание статьи

  • 1 Традиционное устройство коптильни холодным дымом
  • 2 Простой дымогенератор для холодного копчения своими руками
    • 2.1 Материалы
    • 2.2 Сборка
    • 2.3 Как работает
  • 3 Модернизация
    • 3.1 Регулируемая тяга
    • 3.2 Зольник
    • 3.3 Сбор конденсата
  • 4 Простейший дымогенератор из электроплитки
  • 5 Печка-дымогенератор для холодного копчения
    • 5.1 Видео по теме

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

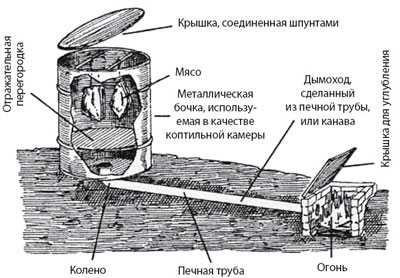

Устройство коптилен разного типа

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

Дымогенератор для холодного копчения своими руками: конструкция и принцип действия

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

  • круглую трубу диаметром от 80-90 мм;
  • профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

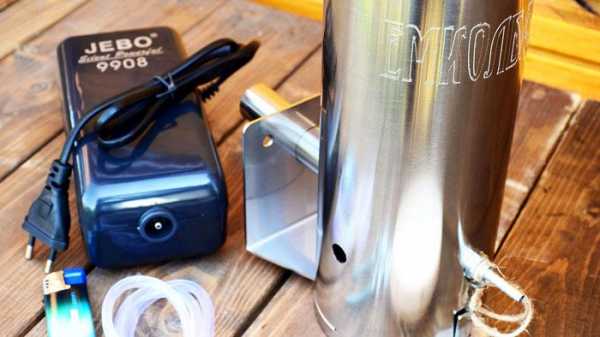

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

  • На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
  • Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.

    Сетку устанавливаем со стороны дна

  • С другой стороны привариваем кусок трубы 3/4 дюйма.

    Можно приварить или собрать на винтовом соединении

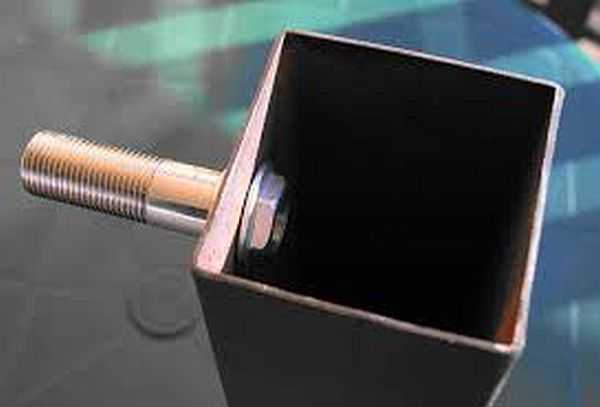

  • Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
  • Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.

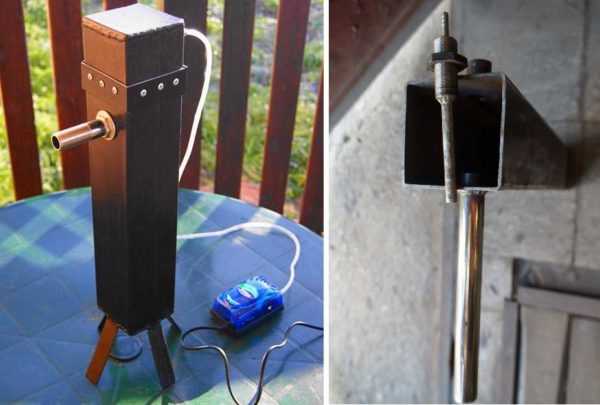

    Вот что должно получиться в итоге

  • Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.

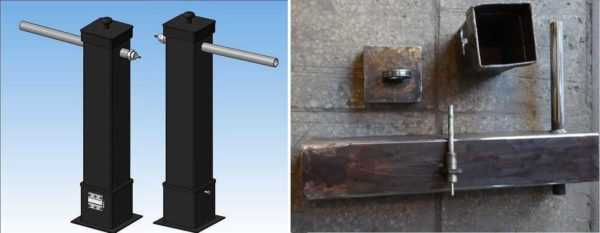

    Готовый вид и основная часть конструкции

  • Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

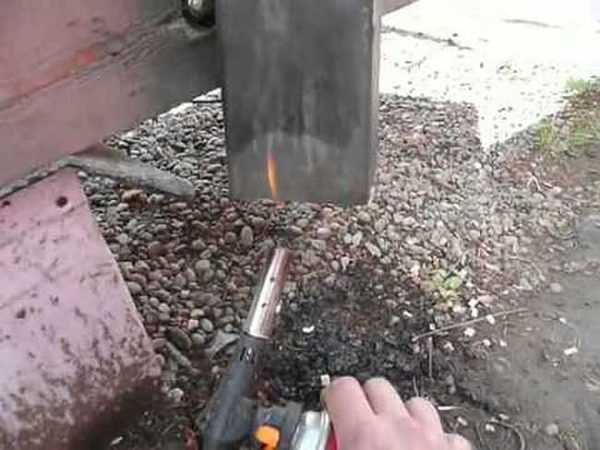

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

  • В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
  • Просверлить два отверстия, которые располагаются строго одно напротив другого.
  • Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

    Шибер выглядит так

  • Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
  • Из прутка сделать «ручку» (согнуть ее).
  • Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

  • выходную трубку дымогенератора опускаем вниз,
  • в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
  • с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

    Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

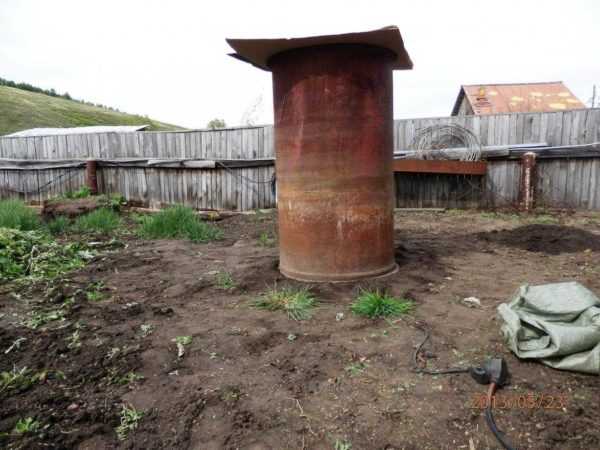

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности.  Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме


stroitelstvo21.ru

РубрикаРазное

Добавить комментарий
