Герметизация выхода трубы через крышу – Герметизация и проход трубы через крышу дома

Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли

Способы заделки проходов через перекрытие

Монтаж дымовой трубы в целом не составляет сложностей, однако есть некоторые места, к примеру, проходы через перекрытия, что могут вызвать сложности при отсутствии опыта. Важно помнить, что при установке дымохода следует обеспечить должную гидроизоляцию.

Заделка щели между трубой и крышей

Как бы плотно к крыше не была размещена труба, щель все равно будет присутствовать. В дождливую погоду осадки будут попадать во внутренние слои кровельного пирога и наносить непоправимый урон. Именно поэтому заделка зазоров между трубой и крышей – это важный этап возведения дымохода, которым не стоит пренебрегать.

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

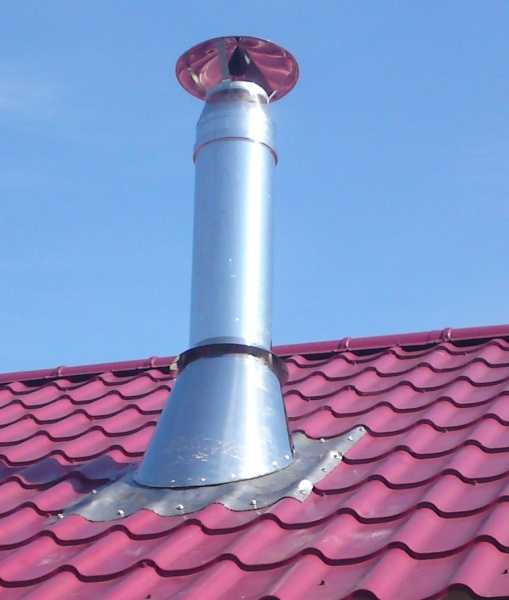

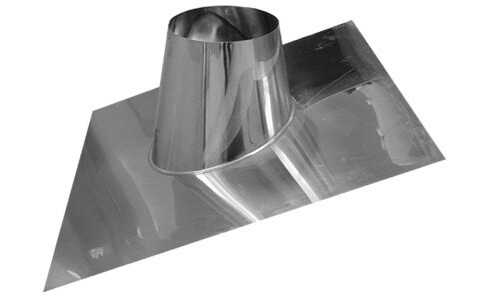

Оцинкованный проход для дымохода

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Заделка щелей на шиферной кровле

При необходимости заделать щель на шиферной крыше используется асбестоцементная смесь. Технология процесса такова:

1. Вырезается круглое отверстие в стальном листе, что применяется для отделки конька.
2. На трубу надевается кольцо листового асбоцемента.
3. Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, что разводятся в пропорции 1 к 2.
4. Также необходимо залить асбестоцементным раствором щель между трубой дымохода и листом шифера. Для этой цели можно изготовить временный ограничитель из картона.

Вернуться к содержанию ↑

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

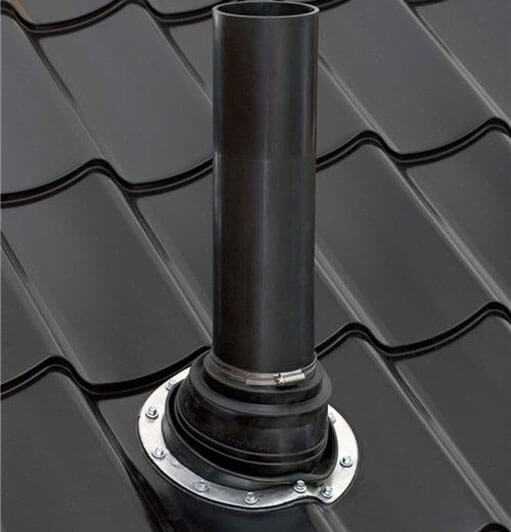

Проход через металлочерепицу

Для того чтобы произвести гидроизоляцию, необходимо:

1. Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
2. Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
3. Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Вернуться к содержанию ↑

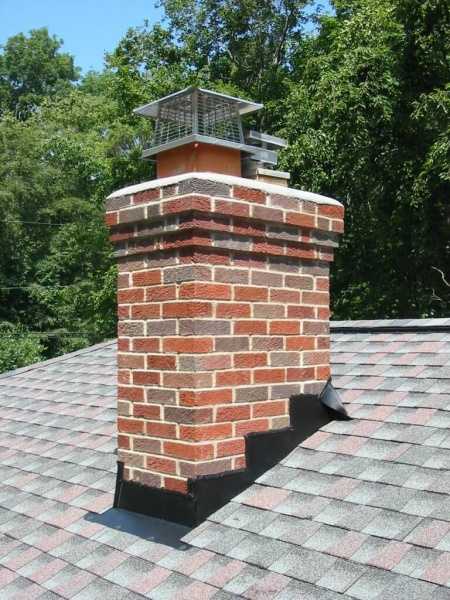

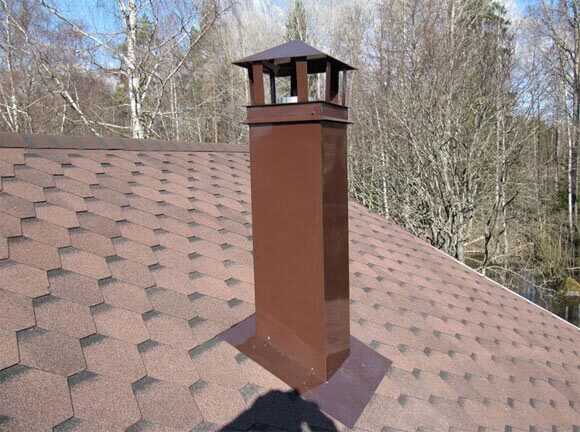

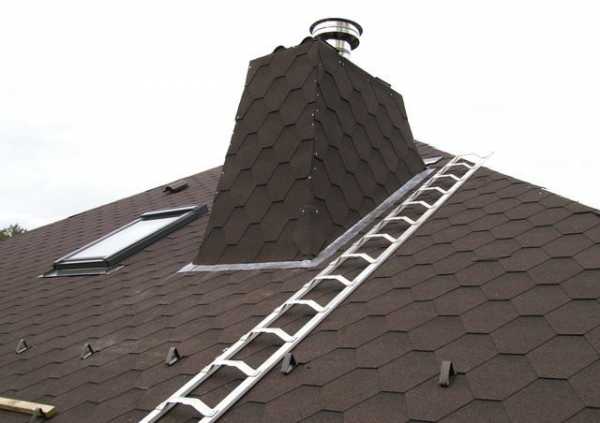

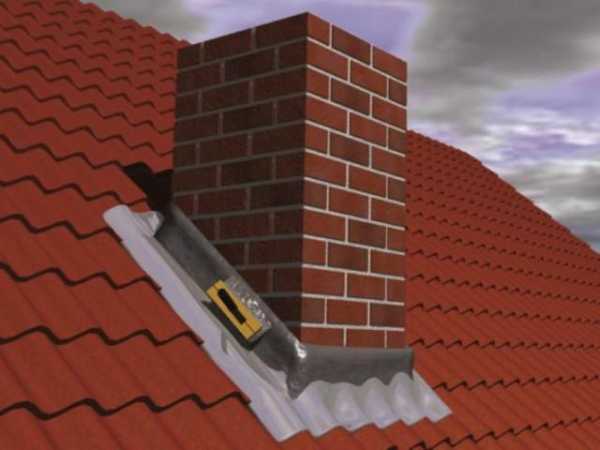

Варианты гидроизоляции битумной крыши

Для гидроизоляции дымовой трубы, что возвышается над битумной кровлей, используется самоклеющаяся лента Вакафлекс. Этапы выполнения работы следующие:

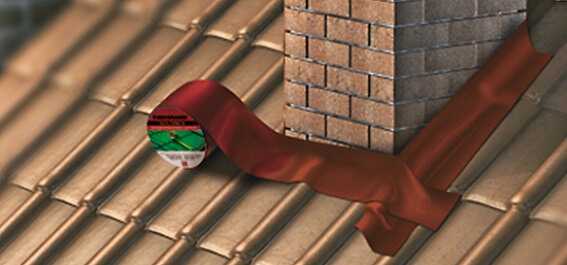

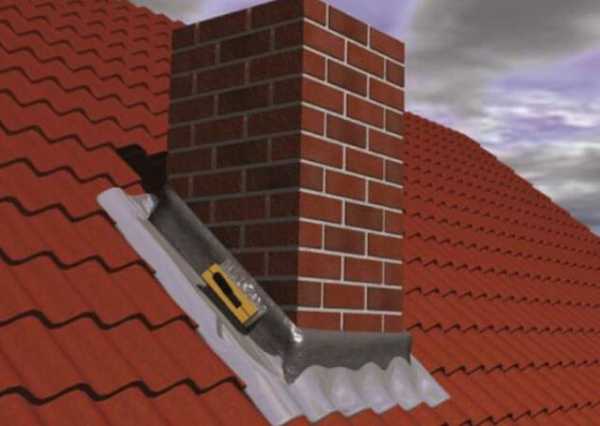

1. Изготовление разделки из кровельной ленты Вакафлекс.
2. Прижимание разделки футляром из трубы.
3. Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Вернуться к содержанию ↑

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

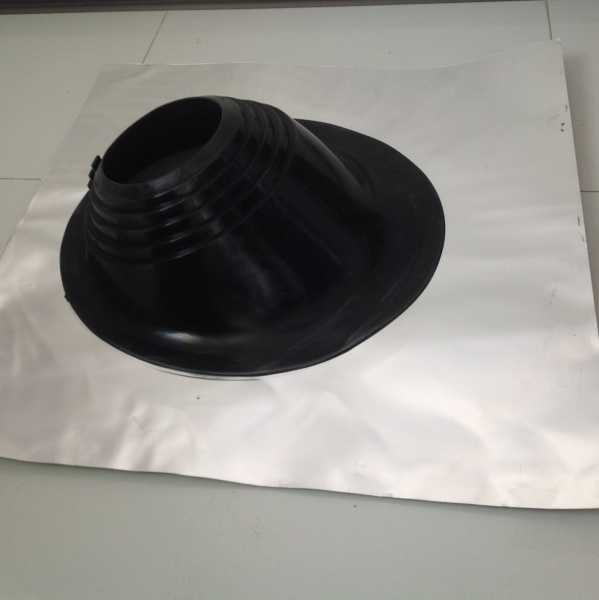

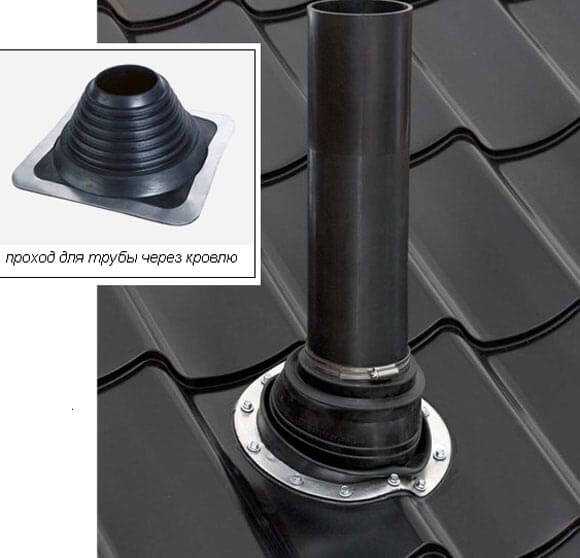

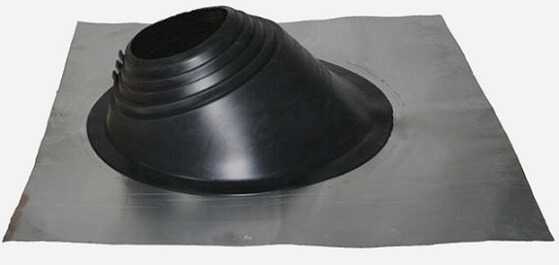

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

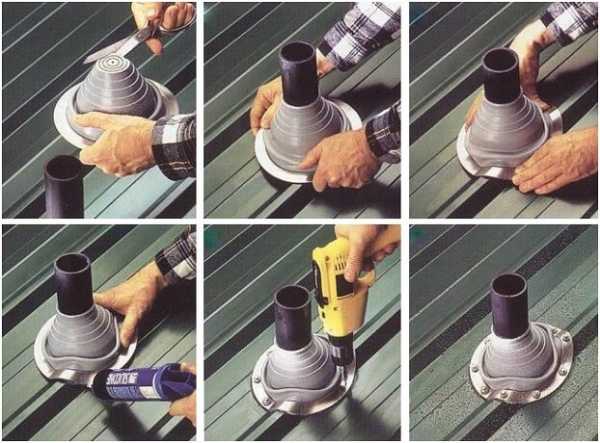

Заделка щелей на кровле из профнастила выглядит следующим образом:

1. Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
2. Одеть Мастер Флеш на трубу.
3. Под основание подложить прокладку.
4. Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
5. Прикрепить основание к крыше из профнастила шурупами.

Заделка щели на профнастиле

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Способы заделки проходов через перекрытие
Для чего производят заделку щелей, что образуются в результате прохода дымохода через кровлю, и какими способами можно заделать щель между трубой и крышей из шифера, черепицы, профнастила и битума

Источник: vseotrubax.com

Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

• Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”).
• Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
• Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
• Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

• На коньке. Это самое практичное место для выведения трубы. В таком случае не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
• Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

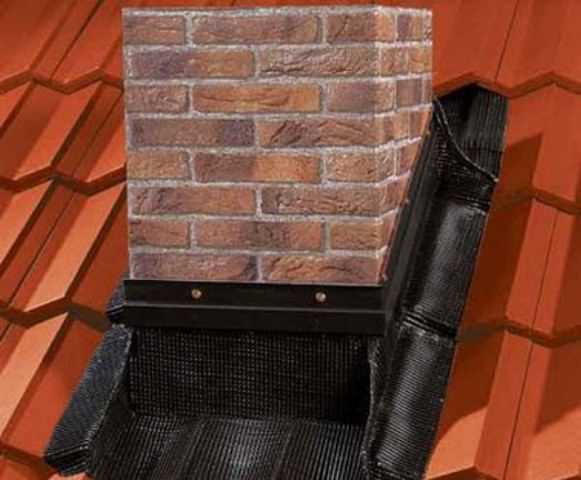

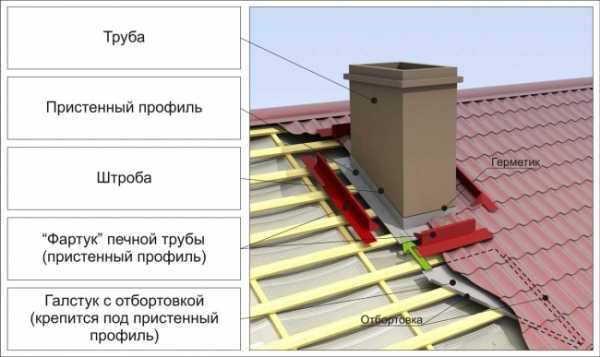

Как заделать проход прямоугольной трубы – герметизация

Для организации дымохода и вентиляции часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.

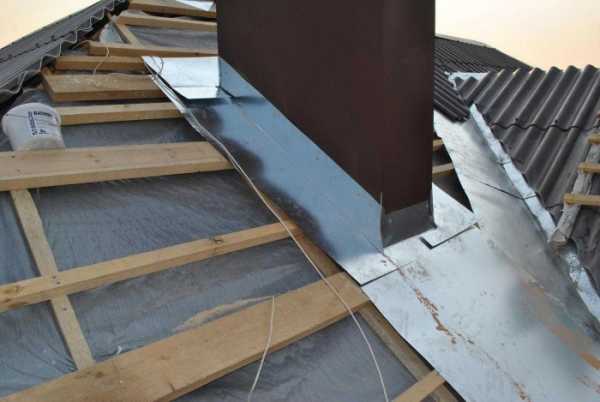

Для оформления стыка фартуком потребуется выполнить следующие действия:

1. Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
2. Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
3. После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
4. При размещении нижней части фартука соблюдают нахлест в 10-15 см.
5. Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Лучше всего, чтобы доборные элементы для оформления участка примыкания кровли и прямоугольного дымохода, были изготовлены из того же материала, что и кровельное покрытие. Производители профилированных листов специально для этих целей выпускают защитные фартуки. Читайте также: “Как обойти трубу на крыше профнастилом – варианты обшивки и обхода”.

Как загерметизировать стык кровли с овальной и круглой трубой

Для организации прохода трубы через кровлю из профнастила может использоваться оцинкованная стальная труба с круглым сечением. В этом случае заделка стыков примыкания не представляет большой сложности. Именно для этих целей предназначены эластичные проходки воронкообразного типа. Материалом для их изготовления обычно выступает латекс и синтетический каучук. Обычно они входят в комплектацию скатных и плоских крыш.

Процесс работы по герметизации стыка с помощью эластичной проходки выглядит так:

• Подбор подходящей по размеру эластичной проходки.
• Обрезание узкой части для обеспечения плотного обхватывания трубы.
• Удаления с трубы защитного зонтика и дефлектора, с последующим аккуратным натягиванием эластичной проходки. Изделие должно закрыть весь отрезок трубы.
• Фиксация основания проходки к поверхности кровли облегчается наличием самоклеящейся основы. Также можно применить силиконовый герметик или кровельные саморезы.
• На завершающей стадии монтируется декоративный фартук. Он выглядит как колпак, и тонируется под цвет кровли. Фартук предназначен для защиты эластичной проходки от солнечного излучения и механических воздействий.

Подбор размера эластичной проходки играет ключевое значение в обеспечении надежной герметизации стыка. Когда изделие неплотно лежит на трубе, приходится дополнительно использовать герметик и стальной хомут. Проходки маленького диаметра при попытке надеть на дымоход могут разрываться.

Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли
Как заделать трубу на крыше из профнастила: как загерметизировать, герметизация дымохода, проход вентиляции через кровлю, как закрыть трубу от дождя, как сделать примыкание, проход

Источник: kryshadoma.com

Герметизация трубы на крыше из профнастила — технология монтажа

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

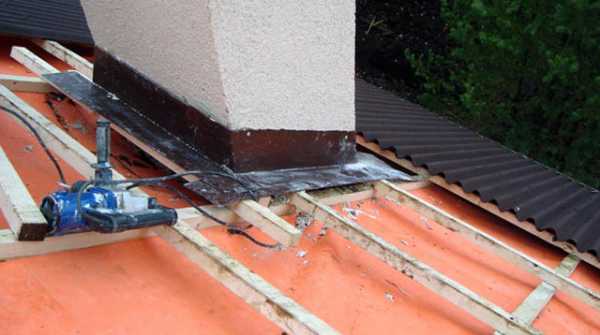

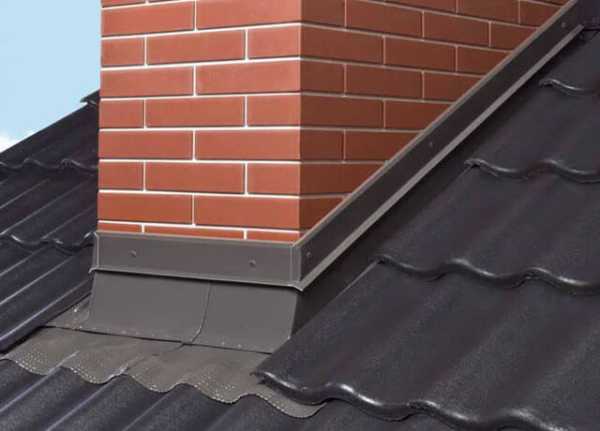

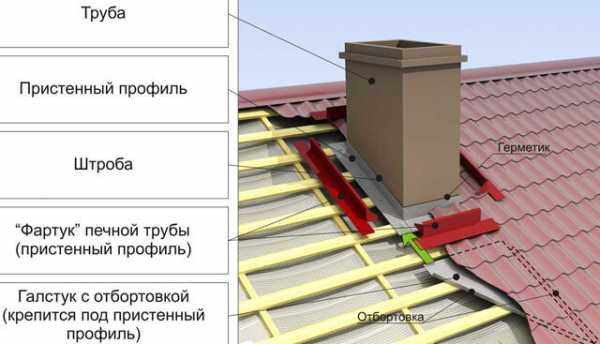

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

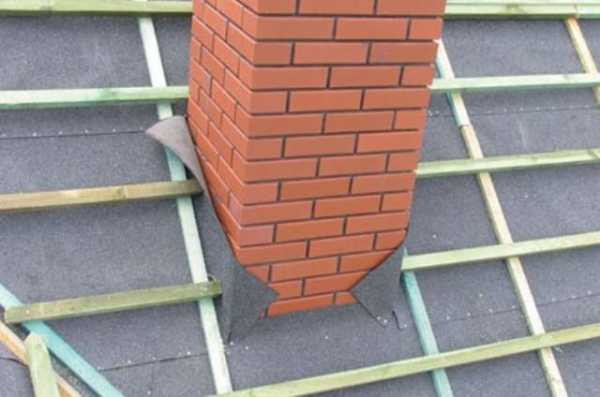

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

Герметизация трубы на крыше из профнастила
Как своими руками выполняется герметизация трубы на крыше из профнастила? Технология монтажа фартуков и проходок на трубы прямоугольного и круглого сечения.

Источник: krovlyakrishi.ru

Особенности и способы герметизации печной трубы на крыше из профнастила

Профнастил – популярный материал для крыши. Он отличается долговечностью, прочностью, устойчивостью к перепадам температур, гниению, коррозии и длительному воздействию ультрафиолета. К тому же с помощью профнастила можно монтировать кровлю быстро и недорого. При этом следует уделить особое внимание отделке места примыкания печной трубы к профнастилу. Полноценная герметизация печной трубы на крыше из профнастила гарантирует длительный срок службы и высокие эксплуатационные характеристики кровельного материала.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу. Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков.

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Выбор место вывода печной трубы

Отделка стыков зависит от выбора места выхода дымохода. Поэтому следует заранее продумать, как вывести трубу через крышу из профнастила. Вывод дымохода может находиться в следующих местах:

1. На коньке. Оптимальное решение в том случае, если крыша изготовлена из профнастила. Если вывести печную трубу на коньке, можно практически полностью исключить риск образования конденсата, снежных карманов, а также возникновения протечек. При этом стык между кровельным материалом и дымоходом необходимо обработать герметиком, а также дополнительно обшить декоративным фартуком.
2. Около 60 см от конька. Установка выхода в таком месте также считается удачным. Она препятствует возникновению протечек. Для защиты стыка используются эластичные проходки.

Сложность монтажа гидроизоляции зависит от месторасположения дымохода. Чем ниже по скату расположен проход трубы через крышу из профнастила, тем сложнее сделать гидроизоляцию между дымоходом и кровлей.

Основные методы и материалы для герметизации печной трубы

Существует несколько эффективных методов, как заделать трубу на крыше из профнастила, каждый из которых обладает рядом преимуществ и недостатков. Герметизация печной трубы на крыше чаще всего выполняется при помощи защитных фартуков и эластичных колпаков.

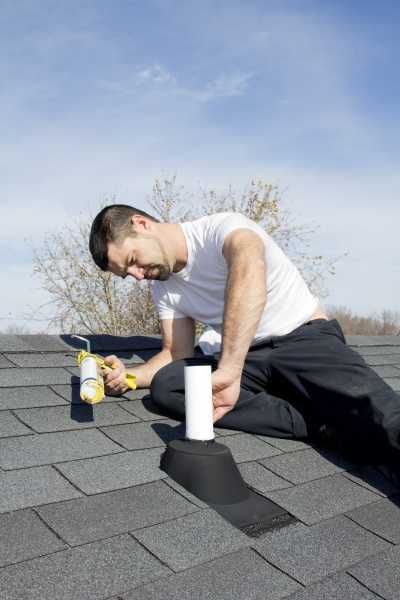

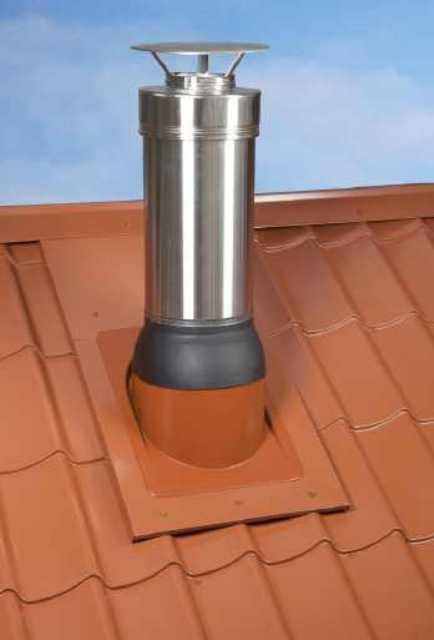

Эластичный колпак

Для гидроизоляции проходов круглого сечения рекомендуется использовать эластичный колпак. Для его производства используется прочный и долговечный латекс, который должен выдерживать значительные перепады температур и постоянное воздействие прямых солнечных лучей.

Монтаж колпака производится в такой последовательности:

1. Узкую часть колпака необходимо обрезать, чтобы латекс плотно прилегал к проходу.
2. Натянуть на трубу резиновый колпак до места его соединения с кровлей.
3. Прикрепить основание колпака к профнастилу при помощи самоклеящейся основы. Предварительно следует снять защитный слой, после чего плотно прикрепить колпак к кровле. Поверхность профнастилу перед монтажом гидроизоляции следует тщательно очистить от пыли и других загрязнений.
4. Укрепление колпака производится саморезами, а заделка щелей на крыше из профнастила выполняется при помощи герметика.
5. Для дополнительной защиты сверху монтируется фартук. Он может быть выполнен в разных цветах, что позволяет подобрать его под цвет кровли.

Монтаж колпака не вызывает сложностей. Главное – приобрести данный строительный элемент правильного сечения в зависимости от диаметра отверстия дымохода.

Защитные фартуки

Для защиты печной трубы могут использоваться не только резиновые колпаки, но и фартуки из различных материалов. Для гидроизоляции печной трубы с круглым сечением рекомендуется использовать защитные фартуки, изготовленные из оцинкованной стали. В данном случае место стыка фартука с крышей дополнительно защищается стальным хомутом, а все щели заделываются герметиком.

Герметизировать дымоход с прямоугольным сечением сложнее. В данном случае фартук должен состоять из нескольких деталей. Герметизация в данном случае происходит по такой схеме:

1. Гидроизоляция кровли крепится к фартуку с помощью строительного скотча.
2. По периметру дымохода необходимо сделать канавка небольшой глубины.
3. Верхний край планки необходимо присоединить к канавке с помощью герметика.
4. Защитный фартук состоит из четырех частей. На каждой стороне прямоугольной трубы используется отдельная часть. Нижняя часть фартука плотно крепится к проходу. Выполнять это нужно с нахлестом в 10 см. Для крепления деталей следует использовать специальные саморезы для профнастила.
5. Для предотвращения протечек под нижний фартук рекомендуется поместить галстук.
6. По такому же принципу следует монтировать и остальные части герметизации дымохода.

Выполнение гидроизоляции крыши из профнастила является несложным, но обязательным процессом. Кра

trubyisantehnika.ru

Герметизация швов и трубы на крыше

При выведении дымоходной трубы, как бы тщательно кровельщики ни старались уложить кровельный материал вокруг нее, в этом месте неизбежно остается небольшой зазор. Через него вода будет проникать в подкровельное пространство, разрушая элементы конструкции. Герметизация трубы на крыше важный этап при строительстве дома, к которому необходимо отнестись со всей ответственностью.

Последствия плохой герметизации зазоров вокруг трубы

Эффективность печного отопления напрямую зависит от грамотной герметизации швов. Если дымоход будет плохо защищен, в результате перепадов температуры на его стенках будет образовываться конденсат, стекающий внутрь трубы. При работающем отоплении он начнет превращаться в пар, создавая в печной трубе на крыше повышенное давление. Это приведет к нарушению тяги и как следствие снижению эффективности отопления. Помимо этого:

• влага, просачивающаяся через плохо заделанную щель возле трубы, будет попадать на внутреннюю поверхность кровельного покрытия, что приведет к его быстрому разрушению и преждевременному ремонту кровли;
• элементы стропильного каркаса в основном изготавливаются из дерева — под действием стекающей с крыши воды они со временем начнут загнивать и разрушаться;
• утеплитель при попадании на него влаги теряет свои теплоизоляционные характеристики и не так эффективно удерживает тепло внутри помещения;
• просачивающаяся возле дымохода на крыше вода становится источником сырости в мансардном помещении, что приведет к преждевременному износу внутренней отделки.

Чтобы избежать неприятных последствий, которые будет потом трудно исправить необходимо знать, как правильно производить герметизацию зазоров.

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

• Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
• Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

• Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
• Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
• Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
• Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.

Герметизация зазоров на черепичной крыше

Это самый простой способ заделывания зазоров между трубой и кровлей с шиферным или черепичным покрытием, который можно произвести самостоятельно. Для герметизации потребуются влагостойкая строительная смесь на основе цемента, тара для замешивания раствора, металлические уголки, декоративный воротник и вода.

Последовательность выполнения работ:

1. Шов между внешней стенкой дымохода и кровельным покрытием обкладывается металлическими уголками. Если труба имеет округлую форму, то для этой цели используют самоклеящийся уплотнитель из резины.
2. Оцинкованный декоративный воротник надевается через верх трубы и фиксируется саморезами.
3. Через зазор между дымоходом и воротником заливается водонепроницаемый раствор и оставляется на сутки для застывания.
4. После того как раствор окончательно затвердеет из листовой стали готовят наклонную поверхность для стека жидкости. Для этого в листе вырезают отверстие, соответствующее диаметру декоративного воротника, надевают через трубу и закрепляют саморезами у ее основания.

Для герметизации кровли при помощи раствора необходимо использовать качественную водонепроницаемую смесь, иначе при первом же серьезном дожде образуются трещины, сквозь которые влага попадет в подкровельное пространство.

Герметизация швов на шиферной кровле

Самый простой способ герметизации швов на шиферной кровле – заделка раствором. При наличии овальной или круглой трубы использование этой технологии представляет определенные сложности. Решить эту проблему можно следующим способом.

Из плотного картона делают кольцо, оборачивают его полиэтиленом и вставляют в зазор между кровлей и дымоходной трубой. На шифере формируют небольшое подобие опалубки из пластилина или любого другого пластичного материала. В полученное пространство заливают асбестоцементную смесь. После схватывания цемента картон и опалубку убирают. Вокруг трубы остается асбестоцементное кольцо, служащее гидроизоляцией.

Герметизация швов на мягкой кровле

Для герметизации кирпичных печных труб на мягкой кровле производится разделка покрытия в виде фартука, края которого загибаются на дымоход и обрамляются по его периметру самоклеящейся лентой на каучуковой основе, например, Вакафлекс или Ондуфлеш-супер. Для большей надежности лента обжимается футляром. Швы по краям фартука заделываются битумной мастикой.

При наличии зазоров больших размеров, их необходимо сначала заполнить волокнистым материалом. Для этой цели подойдут веревка или пакля, пропитанные битумной мастикой. Сверху также можно залить цементным раствором.

Зазоры вокруг круглых труб на мягком кровельном покрытии заделываются фартуками-колпаками, которые продаются уже в готовом виде. Все места примыкания таких фартуков проклеиваются самоклеящейся лентой.

Герметизация швов на крыше из профнастила

Самый простой и эффективный метод для герметизации зазоров между профилированными листами и печной трубой прямоугольного сечения – установка фартука из оцинкованной стали. Чтобы фартук не выделялся на общем фоне крыши его подбирают одного цвета с кровлей.

Последовательности выполнения работ:

• Г-образные планки примыкания прикладывают к дымоходу и на его стенках по верхнему краю планок намечают линии;
• по этой разметке угловой шлифовальной машинкой с диском по камню делают штробы глубиной 10-15 мм;
• первой устанавливается нижняя планка примыкания, при этом отгиб в ее верхней части заводится в штробу;
• затем таким же образом устанавливаются боковые планки с напуском на нижнюю и в последнюю очередь верхняя.

Штробы заполняются термостойким силиконовым герметиком, а нижние горизонтальные части планок фиксируются саморезами к обрешетке. Для предотвращения протекания в местах крепления необходимо использовать специальные кровельные саморезами с прорезиненными головками. Если таких не имеется можно из резины вырезать прокладки и одеть их на саморез под головку.

На завершающем этапе производится установка так называемого галстука из водонепроницаемого материала для того, чтобы вода стекала в водосточную систему дома. Сверху конструкции укладывается профнастил, устанавливается еще один декоративный фальш-фартук и фиксируется саморезами к трубе.

При герметизации таким способом можно обойтись и без прорезания штроб, но для этого необходимо выложить трубу с выступом, под который будут заводиться планки примыкания.

Многие печи комплектуются круглыми трубами, состоящими из нескольких слоев. Для герметизации швов вокруг такой трубы выпускаются уже готовые колпаки с фартуком. Они представляют собой оцинкованный лист с отверстием, к которому под наклоном закреплен конус. Лист фиксируется саморезами на обрешетке, труба заводится через отверстие в колпаке. Верхняя часть конуса обжимается вокруг трубы металлическим хомутом с прокладкой, обеспечивая герметичность соединения.

Помимо жестких колпаков, в продаже имеются эластичные проходки Master Flash, позволяющие заделать шов возле трубы быстро и качественно. Их можно использовать не только для герметизации печных труб, но и других элементов крыши – антенн, труб вентиляции. Внешним видом Master Flash похож на металлический колпак, только изготавливается из резины или силикона. Его можно эксплуатировать при температуре от – 50°С до 130°С на любых типах покрытий, особенно хорошо подходит для использования на светопрозрачных кровлях.

Монтаж эластичной проходки не представляет никакой сложности. В его основании вырезается отверстие чуть меньше чем диаметр печной трубы. Проходка просто натягивается на трубу, основание по периметру промазывается термостойким силиконовым герметиком и фиксируется к профнастилу кровельными саморезами. Можно дополнительно проклеить места примыкания основания и кровли самоклеящейся лентой. Чтобы защитить проходку от воздействия ультрафиолета, сверху нее одевают декоративный колпак под цвет кровельного покрытия.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Чем заделать щель между трубой и крышей из различного материала

Содержание статьи

Монтаж дымовой трубы в целом не составляет сложностей, однако есть некоторые места, к примеру, проходы через перекрытия, что могут вызвать сложности при отсутствии опыта. Важно помнить, что при установке дымохода следует обеспечить должную гидроизоляцию.

Заделка щели между трубой и крышей

Как бы плотно к крыше не была размещена труба, щель все равно будет присутствовать. В дождливую погоду осадки будут попадать во внутренние слои кровельного пирога и наносить непоправимый урон. Именно поэтому заделка зазоров между трубой и крышей – это важный этап возведения дымохода, которым не стоит пренебрегать.

Вернуться к содержанию ↑

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

Оцинкованный проход для дымохода

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Вернуться к содержанию ↑

Заделка щелей на шиферной кровле

При необходимости заделать щель на шиферной крыше используется асбестоцементная смесь. Технология процесса такова:

1. Вырезается круглое отверстие в стальном листе, что применяется для отделки конька.
2. На трубу надевается кольцо листового асбоцемента.
3. Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, что разводятся в пропорции 1 к 2.
4. Также необходимо залить асбестоцементным раствором щель между трубой дымохода и листом шифера. Для этой цели можно изготовить временный ограничитель из картона.

Вернуться к содержанию ↑

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Проход через металлочерепицу

Для того чтобы произвести гидроизоляцию, необходимо:

1. Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
2. Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
3. Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Вернуться к содержанию ↑

Варианты гидроизоляции битумной крыши

Для гидроизоляции дымовой трубы, что возвышается над битумной кровлей, используется самоклеющаяся лента Вакафлекс. Этапы выполнения работы следующие:

1. Изготовление разделки из кровельной ленты Вакафлекс.
2. Прижимание разделки футляром из трубы.
3. Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Вернуться к содержанию ↑

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

Мастер Флеш

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит следующим образом:

1. Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
2. Одеть Мастер Флеш на трубу.
3. Под основание подложить прокладку.
4. Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
5. Прикрепить основание к крыше из профнастила шурупами.

Заделка щели на профнастиле

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Вернуться к содержанию ↑

Как устранить течь на крыше возле трубы

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

vseotrubax.com

Герметизация трубы на крыше

Для трубы дымохода в уже готовой кровле делают отверстие. Между ними образуется щель.Стык трубы и кровли в любом случае нужно загерметизировать. Чтобы правильно выполнить соединение, необходимо применять специальные материалы, а также соблюдать технологию работ. Правильная герметизация трубы на крыше обеспечит полноценную защиту чердака от проникновения влаги.

Если не заделать стык

При выводе печной трубы в кровле проделывают отверстие. Щель между покрытием и стенками дымохода заделывают специальными фартуками, воротниками и уплотнителями. Их можно купить в любом строительном магазине. Эти защитные элементы легко сделать и своими руками.

Если вовремя не провести герметизацию швов на крыше, возможны такие последствия:

1. Увеличенный износ материала кровли. Вода, проникающая в зазор, попадает на внутреннюю поверхность крыши, что становится причиной деформации покрытия.
2. Снижение срока службы строительного каркаса. Вода, которая заливается в зазор между трубой и кровельным покрытием, способствует постепенному гниению древесины. Это чревато деформацией и разрушением стропил.
3. Утеплитель теряет свою эффективность. Теплоизолирующие материалы, которыми оборудована крыша, при намокании способны быстро терять свои свойства. Если жесткие утеплители не сильно подвержены воздействия влаги, то мягкие быстро начинают гнить.
4. Увеличение влажности на чердачном помещении. Повышенная сырость вызывает появление спертого, тяжелого воздуха. Это может негативно отразиться на внутренней отделке мансарды.

Способ устранение зазора между трубой и кровлей зависит от его размеров и типа покрытия. Также учитывают форму дымохода. При расстоянии менее 5 мм используют термостойкий герметик. При превышении ширины щели 1 см применяют цементный раствор, фартук или специальный уплотнитель.

Заделать зазор между трубой и кровлей необходимо для:

• обеспечения изоляции чердачного помещения от атмосферной влаги;
• для повышения эффективности тепло- игидроизоляции;
• увеличения срока службы стропильной системы и всей кровельной конструкции;
• исключения мостиков холода.

Герметизация печной трубы на крыше позволяет избежать разрушения самой крыши.

Материалы

Герметизировать шов между трубой и кровлей можно силиконовыми, акриловыми, полиуретановыми и битумными герметиками. Успешно применяются и специальные герметизирующие ленты. Каждый из этих видов имеет свои преимущества и области применения.

Силиконовый герметик стал своего рода универсальным материалом в строительстве. Его применяют как для работы с кровлей, так и при герметизации оконных проемов. Силиконовый герметик часто используют при работе со стеклом и деревом. Им часто обрабатывают щель вокруг дымохода трубы на крыше. Материал не теряет своих свойств при длительном воздействии ультрафиолетового излучения и высоких температур. Для герметизации стыков кровельного материала существует его специальный подвид – кровельный герметик.

Акриловый герметик чаще используют при герметизации щелей в стенах и полах. Также акриловые составы используют для ремонта окон. При наружных работах его применяют редко – он недостаточно эластичен.

Полиуретан, в отличие от акрила, применяется для наружных работ практически повсеместно. Им склеивают металл, бетон, дерево, камень. Для мелкого ремонта кровлион подходит идеально.

Битумные растворы идеально сочетаются с кровельными работами. Они устойчивы к осадкам, перепадам температур, воздействию химических растворителей. Единственным недостатком такого герметика является его токсичность. По этой причине с ним не проводится внутренних работ. Они идеально подходят для герметизации дымохода на крыше.

Основные преимущества битума:

• сверхстойкость;
• невысокая стоимость;
• эластичность;
• возможность окрашивания;
• высокая влагостойкость;
• высокий уровень адгезии с сухими и мокрыми поверхностями.

Существует несколько подвидов битумной смеси, которые разработаны специально для кровельного покрытия. Они способны обеспечить полную герметичность обрабатываемой щели между трубой и кровельным покрытием.

Ленточный герметик

Ленточный герметик относится к твердым материалам. Многие строители считают его наиболее выгодным вариантом для герметизации кровли. Особенности материала:

• в его основу входит бутилкаучук;
• лента герметика отличается высокой устойчивостью к ультрафиолету и высоким температурам;
• она обладает высокой клейкостью, за счет чего проста в монтаже;
• идеально подходит для того, чтобы герметизировать стыки между дымоходом и кровельным покрытием.

Лента обладает алюминиевым покрытием, которое повышает срок эксплуатации герметика при наружном использовании. Лента проста в монтаже и эксплуатации. Средний срок службы изделия равен 10-ти годам. Благодаря широкой цветовой гамме ленту можно использовать для герметизации различных кровельных покрытий. Герметик обладает исключительной приклейкой к различным поверхностям. Ленту используют при необходимости герметизации деревянных, пластиковых, металлических поверхностей. Ленту также успешно применяют для герметизации светопрозрачных кровель.

Как применяется

Поверхность трубы и кровли, на которую наклеивается лента, должна быть очищена и высушена. Важно, чтобы обрабатываемый участок был ровным. Чтобы нанести ленту, нужно обрезать кусок определенной длины, затем убрать защитную пленку и плотно прижать изделие к стыку (щели). При температуре ниже +5 ленту сначала выдерживают в помещении при температуре 15 градусов на протяжении 12 часов.

Использование ленты в условиях минусовой температуры предполагает подогрев обрабатываемой поверхности. Ленту не применяют для поверхностей с рабочей температурой выше 80 градусов или при наклоне кровли больше 55 градусов.

Заделка щели

Традиционный способ герметизации щели между трубой и крышей предполагает выполнение фартука. Для его сооружения понадобятся планки примыкания. Их помещают снизу трубы дымохода. Их прикладывают к трубе и по верхней части делают отметки.

Болгаркой выполняется штроба. Впоследствии нахлестом укладываются остальные части фартука вокруг трубы. Края планки, вставленные в штробу, должны быть покрыты термостойким герметиком. Нижние части планки подрезаются и крепятся саморезами. Заделка щели между трубой и крышей осуществляется таким образом, чтобы вода уходила в водосточные элементы.

Поверх уложенных элементов монтируется кровельная часть, а вокруг трубы сооружается наружный галстук. При его постановке важно учесть схему внутреннего галстука. Верхние планки не вводятся в штробу, они просто примыкают к трубе.

Если труба отличается круглой формой, можно использовать специальную насадку. Ее используют также для герметизации антенн и вентиляционных выходов. По виду она напоминает ступенчатую пирамиду. Если насадка резиновая, ее можно использовать в температурном режиме от -50 до +130 градусов. У силиконовых моделей диапазон более широкий – от -70 до +250 градусов.

От дымоходной трубы до защищенных от возгорания конструкций должно быть расстояние 25 см. В случае с незащищенными элементами оно не должно быть меньше 35 см. Идеальным вариантом становится создание воздушного зазора. Однако такое решение становится причиной большой потери тепла, что невыгодно с точки зрения теплоизоляции.

Вывод

К обустройству выпуска трубы через кровлю стоит подходить с максимальной ответственностью. Если работа будет выполнена некачественно, влага регулярно будет попадать в чердачное помещение. Это повлечет за собой отсыревание стропильной системы и утеплителя.

Повышенная влажность отрицательно сказывается на состоянии древесины. В результате многие несущие элементы чердачного помещения деформируются. Это может повлечь за собой провисание кровли и появление в ней трещин. Повышенная влажность в мансардном помещении разрушительно воздействует на внутренний облицовочный материал. Долговечность кровли зависит от правильного выбора и монтажа герметика.

bouw.ru

чем заделать щель между трубой и крышей, воротник, как герметизировать, заделка дымохода

Содержание:

Популярность каминов и печей при обустройстве загородных домов не пошло на спад после появления более современных отопительных приборов, работающих на природном газе или электричестве. Для отведения продуктов горения печного оборудования используются дымоходные трубы: их проход через крышу должен быть максимально герметичным.

Что бывает при недостаточной герметизации

Участок выхода дымохода через кровельную поверхность называются узлом прохода, или просто проходкой. Ее устанавливают в стене или на крыше здания: именно второй способ монтажа пользуется наибольшей популярностью. При этом провести качественную гидроизоляцию такой проходки намного сложнее.

Все допущенные ошибки герметизации трубы на крыше могут спровоцировать появление следующих последствий:

• Протечки. Как свидетельствует статистика, причиной большинства протечек кровли является именно некачественная гидроизоляция участков примыкания дымохода и кровельного материала.
• Гниение стропильной конструкции. Влага, попавшая под кровлю через некачественно оформленной узел прохода, становится причиной загнивания и деформации деревянной стропильной конструкции.
• Уменьшение тяги. По причине слабой герметичности участка соприкосновения кровельного покрытия и печной трубы на поверхности последней начинает образовываться конденсат. Как результат, дымоход остывает и уменьшает внутреннюю тягу.

Для того, чтобы исключить все перечисленные проблемы, необходимо тщательно соблюдать технологию герметизации проходки печной трубы. В комплект практически всех кровельных материалов входят специальные доборные элементы или эластичные кожухи, позволяющие провести качественную изоляцию указанного участка.

Назначение гидроизоляции труб на крыше

Гидроизоляцию дымоотводной трубы обычно проводят по завершению кровельных работ, что провоцирует халатное отношение к этой процедуре некоторыми мастерами. Такое положение вещей является серьезной ошибкой, последствия от которой могут быть весьма плачевными.

Задачи герметизации дымоходной трубы:

1. Увеличение безопасности печного оборудования. Дымоотводы, обслуживающие печи на твердом топливе, обычно разогреваются до очень высоких температур. Это накладывает дополнительную ответственность на изоляцию ее поверхности от деревянной кровельной конструкции.
2. Повышение энергоэффективности. Если провести качественную изоляцию швов, тем самым можно значительно снизить теплопотери. Как результат, будет достигнута заметная экономия топливных материалов.
3. Защита трубы от конденсата. Хорошо изолированный дымоход способен сохранять стабильную температуру своих стенок. Это позволяет на порядок снизить количество образующегося конденсата.

Какой должна быть гидроизоляция

Не так давно гидроизоляция места выхода печной трубы проводилась подручными материалами. В настоящее время для этих целей выпускается значительное число материалов и приспособлений, позволяющих решить задачу, чем заделать щель между трубой и крышей.

Гидроизоляция для проходки должна обладать следующими качествами:

• Стойкое перенесение влаги. Так как указанный участок находится на поверхности кровли, это предполагает постоянное воздействие на него атмосферных осадков. Поэтому очень важно, чтобы изоляционный материал был в состоянии длительное время сопротивляться влаге и коррозии.
• Термостойкость. Поверхность дымохода может разогреваться до +600 градусов, поэтому гидроизоляция должна отлично справляться с значительными температурными колебаниями. Постоянное воздействие солнца подразумевает наличие у заделки дымохода на крыше хорошей стойкости к ультрафиолетовому излучению.
• Сопротивляемость износу. Как правило, любой кровельный материал рассчитан на эксплуатацию на протяжении не менее 15-20 лет. Желательно, чтобы доборные элементы имели схожую продолжительность службы.
• Совместимость с кровлей. Перед тем, как герметизировать трубу на крыше, важно выбрать наиболее оптимальный вариант. Подбор материала для оформления места выхода дымохода проводится с учетом типа кровельного материала. Крышу из профнастила или металлочерепицы необходимо оснащать оцинкованными доборными элементами. На черепичных кровлях используются керамические изделия, а на мягких – битумные.

Запрещается выполнять гидроизоляцию трубы бытовым силиконовым герметиком, нефтяным битумом или цементом. При подборе изоляции должна учитываться температура нагревания трубы и тип кровельного материала.

Какие бывают средства для герметизации — чем лучше заделать щель

Благодаря готовым проходным узлам дымоходной трубы значительно упрощаются кровельные работы. Эти задачи могут выполняться даже людьми без соответствующего опыта.

Основные виды средств для герметизации проходок:

1. Металлический воротник для трубы на крыше. Самый популярный вид изоляции дымохода. Чаще всего таким образом оснащаются квадратные или прямоугольные трубы. Состоит такой фартук из набора металлических уголков, которые фиксируют на кровельные скаты и наружные стенки дымохода. Этот вариант обычно применяют на кровлях из профнастила, металлочерепицы или шифера.
2. Резиновые вкладыши. Речь идет об уплотнителях из резины или латекса, имеющие воронкообразную конструкцию. Такая форма изделий удобна для изоляции дымоходов с круглым сечением. Их натягивают на трубу, фиксируя к обрешетке сквозь кровельное покрытие. Чтобы добиться плотного прилегания резинового вкладыша к поверхности дымохода, важно грамотно подобрать его диаметр.
3. Мембраны. С помощью полосных диффузных мембран удобно проклеивать периметр дымохода. Таким образом можно оформлять трубы круглого и прямоугольного сечения. Справедливости ради нужно сказать, что этот тип заделки не очень эстетичен.

Чтобы достичь надежной гидроизоляции для проходки, рекомендуется применять многослойные конструкции, где комбинируется резиновый уплотнитель, внутренний фартук и наружная декоративная окантовка.

kryshadoma.com

Как обустроить проход трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.



Как вывести трубу через крышу

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.



Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

После завершения монтажа нижнего фартука переходят к установке так называемого галстука, который обеспечит сток воды на скаты крыши. Эго делают из гидроизолирующего материала, заведенного под элемент фартука. Поверх внутреннего фартука и галстука кладут материал кровли. Поле этого в месте примыкания дымохода оборудуют верхний фартук, который имеет скорее декоративную, чем функциональную цель. Верхний фартук устанавливают аналогично внутреннему, но здесь кромка элемента крепится напрямую к стене дымохода (читайте также: «Вывод дымохода через стену — инструкция»).  Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: «Проходка кровельная — устройство»).

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.

Методология того, как вывести трубу через профнастил по своей сути ни чем не отличается от указанной выше (подробнее: «Как вывести трубу через крышу из профнастила – избегайте ошибок»). Сам материал отличается высокой теплоустойчивостью, но в то же время полимерный защитный слой очень чувствителен к высоким температурам. А поэтому, в зависимости от выбранного материала дымоходной трубы следует подобрать расстояние между дымоходом и кровлей. Прочитайте также статью: «Как провести дымоход через крышу».

kryshadoma.com

Способы герметизации трубы на крыше

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

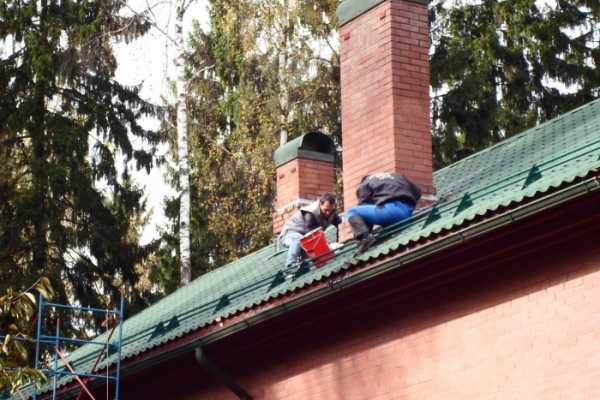

Кирпичная труба на крыше с жесткой металлической кровлей

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения:

• Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
• Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
• Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
• Штробы на трубе герметизируются силиконовым герметиком.
• Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
• Поверх примыканий и «галстука» монтируется кровельный материал.

Круглая труба на крыше с жесткой металлической кровлей

1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.
2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш. Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С). Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°с−(+ 250°с) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы:

• В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
• Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
• Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
• Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

Круглая труба на крыше с кровлей из натуральной черепицы

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

• В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
• В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
• Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

  Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

Круглая труба на шифере

При расположении трубы близко от конька, она заделывается в следующей последовательности:

• Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
• В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
• На трубу надевается асбоцементное кольцо.
• Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
• Кольцо при помощи клина устанавливают параллельно скату.
• Края прорези в стальном листе заводят внутрь кольца.
• Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

1. В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
2. На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
3. Полученный промежуток заполняют асбоцементной смесью.
4. После затвердевания смеси цилиндр с ограничительным бортиком убирается;
5. На трубу надевается асбестовое кольцо (см. выше).

Гидроизоляция места выхода трубы (видео)

Заделка трубы на мягкой кровле

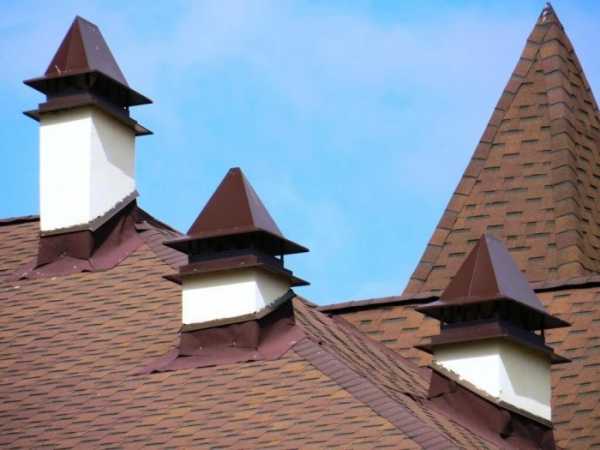

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

Загрузка…

delaydachu.ru
