Монтаж гибкой черепицы + видео

Если вы работаете с мягкой кровлей, то важно правильно выполнить монтаж. Только так покрытие прослужит вам долгую и надежную службу. Гибкая черепица – популярный представитель мягкой кровли, о которой мы и поговорим. Интересно, что у каждого изготовителя имеется своя инструкция по монтажу кровельного покрытия.

Однако если говорить в общем, то принцип и правила монтажа гибкой черепицы одинаков. Давайте рассмотрим весь процесс, от начала до конца.

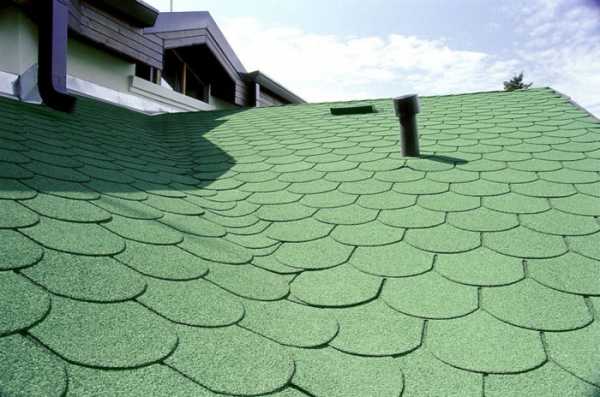

Некоторые особенности материала

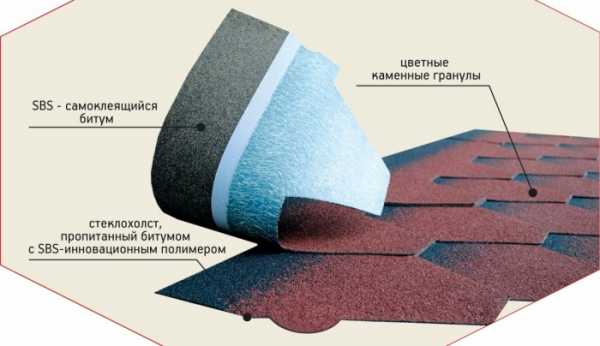

Хочется отметить, что гибкая черепица имеет свои особенности. Что это за материал? Он относится к мягкой кровле, на основе битума. Так как материал гибкий, для него требуется делать сплошную обрешетку. Понятно, что она обойдется вам значительно дороже. Но кровля, покрытая гибкой черепицей, имеет массу преимуществ:

высокая теплоустойчивость, морозостойкость и противостояние ветру;
отличная стойкость к температурным колебаниям;
ей не страшны атмосферные осадки и УФ лучи;
за долгие годы цвет не поменяется;
крыша будет бесшумная.

Как видите, достоинств много. Но чтобы все они были реальными на практике, важна технология укладки гибкой черепицы. Именно об этом и пойдет речь.

Условия и особенности работы

Согласно инструкции, работать с битумными материалами нужно при температуре выше 5 ˚C. Если она ниже, тогда черепица становится тверже и может крошиться. Кроме того, каждый можно соединять с основой не только посредством металлических крепежей, но и за счет самоклеящегося слоя, который находится снизу гонта. Посредством нагрева материала УФ лучами, будет обеспечена высокая адгезия и водонепроницаемость готового настила. Гонты качественно склеиваются как с подготовленной основой, так и друг с другом. Вот почему нужно работать при плюсовой температуре.

Если же работать в холодную пору, то соединение будет не таким прочным. Когда выхода нет, на помощь придет тепловоздушная горелка или как проще, строительный фен. Еще один вариант – укладывать черепицу на мастику из битума.

Обратите внимание! Работая в прохладную погоду, черепицу примерно сутки нужно держать в закрытом теплом помещении. А если вы вынуждены работать вовсе в мороз, то на крыше делается замкнутое пространство из каркаса, которые обтягивается пленкой из полиэтилена. Готовую «комнату» нужно утеплять тепловой пушкой.

Монтаж гибкой черепицы

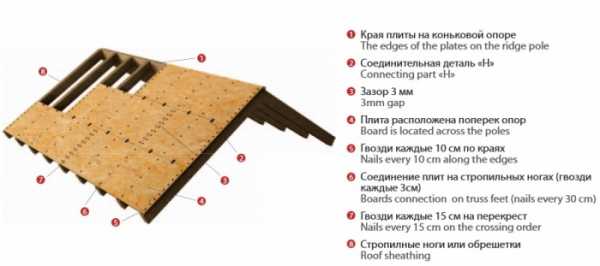

Основание

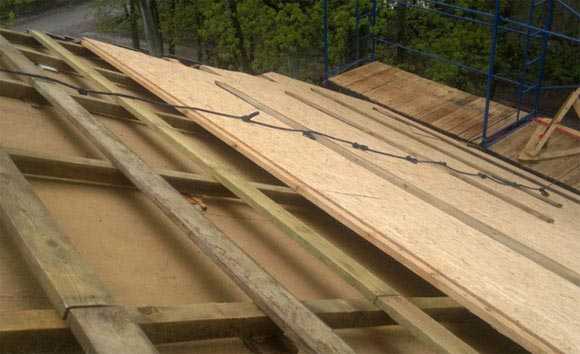

Как говорилось ранее, основанием для гибкой черепицы будет служить стропильная система, покрытая сплошной обрешеткой. Для обеспечения правильного кровельного пирога, внутри чердака на стропила фиксируется пароизоляция. Снаружи нужно уложить утеплитель и покрыть все это слоем гидроизоляции. Параллельно на сами стропила набиваются рейки, которые будут играть роль контробрешетки.

Но, подготовительные работы на этом не заканчиваются. Монтаж гибкой черепицы должен быть сделан на сплошную поверхность. Его можно сделать из шпунтованной доски, из теса, листов фанеры или плит ОСП. Важно, чтобы влажность дерева не была больше 20%. Будет лучше, если сделать обрешетку под гибкую черепицу два слоя. На контробрешетку с определенным шагом набивается обрешетка. И вот уже на нее будет выполнена установка сплошных плит.

Начинать работу нужно снизу, продвигаясь вверх. Листы набиваются в шахматном порядке. Стыковать листы или доски нужно на опоре. Для обеспечения вентиляционного канала, важно делать деформационный шов между плитами. Его ширина не больше 1 см (обычно 3 мм достаточно). Ведь такой кровельный пирог, в котором доминирует гибкая черепица, важно хорошенько вентилировать. На схеме ниже видно, какова правильная технология монтажа.

Слой подкладки

Чтобы правильно уложить гибкую черепицу, требуется использовать подкладочный материал. Покрытие из штучного битума рекомендуется использовать на скатной крыше, угол наклона которой не меньше 12˚. При угле уклона в 12–30˚, на всю поверхность готовой сплошной обрешетки закрепляется специальная влагоустойчивая подкладка. В случае когда угол наклона составляет больше 30˚, гидроизоляционный материал монтируется:

в ендовы;
в местах где, крыша примыкает к стене;
над дымоходными трубами;
по периметру мансардных окон;
по карнизу;
над вентиляционными скатами.

Так, крыша из гибкой черепицы будет защищена от влаги в местах наибольшего скопления льда и снега.

Монтаж подкладки зависит от вида. Например, композитную подкладку из пленки и битумного наполнителя ничем фиксировать не надо, так как на ней есть самоклеящийся слой. Достаточно снять пленку, расстелить ее на настил и пройтись валиком. А вот материал на основе полиэстера фиксируется битумной мастикой. А сбоку и сверху набиваются гвозди, через каждые 20 см.

Обратите внимание! Шляпки гвоздей после нужно обработать мастикой.

Слой подкладки делается из рулонного материала, который нужно уложить параллельно коньку. Нахлест в длину должен быть 10 см, а в ширину – 20 см.

Установка планок

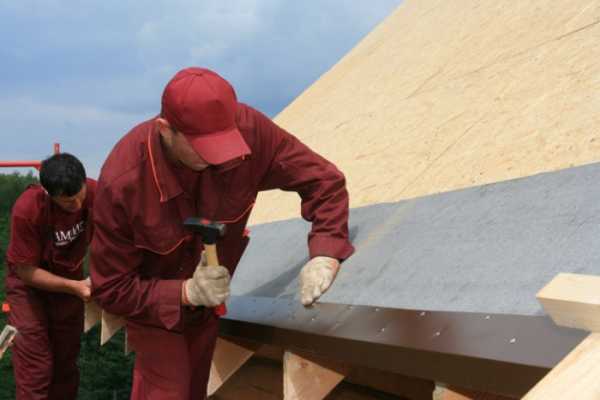

Чтобы защитить обрешетку от воды, требуется установка фронтонных и карнизных планок. Капельники (карнизные планки) монтируются сверху на слой подкладки. Нахлест – не меньше 20 см. Крепежные элементы располагаются на расстоянии 10 см друг от друга, зигзагом, а не по прямой линии.

Когда планки на скаты установлены, можно стелить гидроизоляционный ковер на ендовах. Его цвет должен соответствовать цвету, который имеет гибкая черепица. Крепить его нужно гвоздями, 10 см расстоянием.

Укладка гибкой черепицы

Теперь настало время монтировать гибкую черепицу. Все подготовительные работы сделаны, осталось малое. Начинать процесс нужно с карнизной черепицы (один из элементов мягкой кровли). Если такого в комплекте нет, нужно вырезать ровные полоски из гонта, убрав лепестки. После чего выполняется поклейка на карниз, на расстоянии 2 см от свеса. То же касается фронтонов.

Перед тем, как укладывать гонты, рекомендуется сделать разметку, указывающую расположение рядов гибкой черепицы. Так, вы сможете уложить их параллельно карнизу, без скосов. Важный нюанс – гибкую черепицу укладывают посередине свеса карниза. Дальнейшие гонты стелят слева и справа от начального. Снимать пленку нужно перед наклеиванием, не раньше. Элементы потно прижимаются к покрытию, а для дополнительной фиксации используют 4 гвоздя на гонт.

Обратите внимание! При угле наклона в 45˚, лучше когда будет 6 гвоздей.

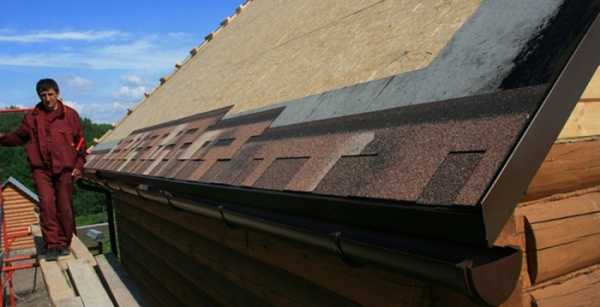

Расположить первый ряд черепицы нужно так, чтобы нижняя часть гонты была выше нижней кромки карниза на 1–1,5 см. Укладывать листы нужно так, чтобы лепестки гибкой черепицы смогли закрыть стык карнизного гонта. Что касается других рядов, то каждый лепесток должен располагаться выше выреза слоя ниже или на по той линии, как показано на фото.

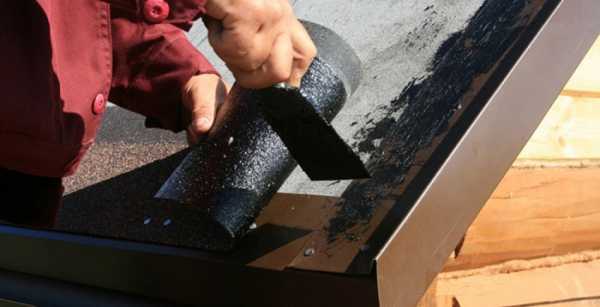

Листы, которые примыкают к планке фронтона, нужно обрезать ровно по кромке, а края проклеить битумной мастикой. Требуется промазать гонт на 10 см.

Совет! Во избежание повреждения нижнего слоя материала, отрезая края, подложите под низ кусок фанеры или другую дощечку.

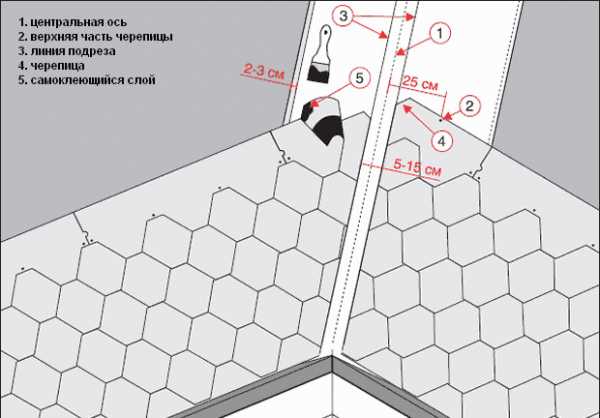

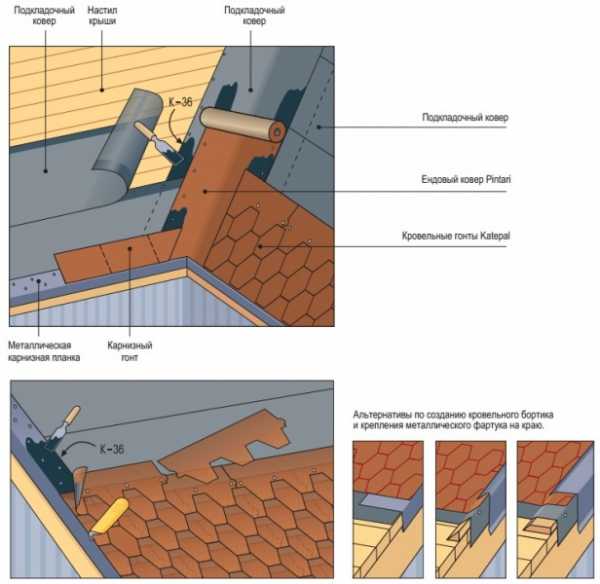

Монтаж ендовы

Ендова – самая уязвимая часть крыши, ведь там образуется стык. Чтобы кровля прослужила долго, ендову нужно правильно сделать. Перед тем как укладывать гибкую черепицу, ендова покрывается дополнительной гидроизоляционной подкладкой. На эту подкладку нужно наплавить листы гибкой черепицы строительным феном или же зафиксировать битумно-полимерной мастикой.

Начинать обустраивать ендову лучше с того ската, который имеет пологий угол наклона или меньшую протяжность.

Итак, на противоположенном скате, который находится параллельно оси ендовы, начертите линию. Расстояние полоски от оси ендовы – 30 см. Листы гибкой черепицы, которые доходят до линии с первого ската, нужно обрезать по линии и закрепить мастикой или термофеном. Таким образом фиксируются все листы, которые заходят с пологого ската. Теперь на данном скате проводится линия, на расстоянии 10 см от оси ендовы. Листы, которые доходят до линии с другого ската, отрежьте по этой линии. В конце подрежьте верхние углы на 60˚.

Совет! Использование гвоздей здесь не допускается.

Остается только выполнить коньковое покрытие и все готово. Дополнительно ознакомьтесь с видео, где описана подробная инструкция монтажа.

Заключение

Придерживаясь такой технологии, вы сможете сделать качественное кровельное покрытие из гибкой черепицы, которое прослужит долгие годы. Как выглядят готовые дома с крышами из черепицы, видно на фото.

bouw.ru

инструкция по монтажу, тонкости устройства мягкой кровли

В последнее время популярность мягкой кровли набирает обороты. Тому есть очень простое объяснение. Прежде всего следует отметить превосходные эксплуатационные качества такого покрытия. Выделим всего лишь некоторые и них: абсолютная водонепроницаемость, высокие прочностные характеристики, привлекательный внешний вид, долговечность.
В последнее время популярность мягкой кровли набирает обороты. Тому есть очень простое объяснение. Прежде всего следует отметить превосходные эксплуатационные качества такого покрытия. Выделим всего лишь некоторые и них: абсолютная водонепроницаемость, высокие прочностные характеристики, привлекательный внешний вид, долговечность.

Несомненным преимуществом мягкой черепичной кровли является достаточно простой монтаж гибкой черепицы. Инструкция по монтажу предполагает выполнение нескольких обязательных этапов. Порядок монтажа гибкой черепицы

– следующий:

устройство основания;
настил подкладочного ковра;
монтаж карниза и доборных элементов;
укладка гонтов;
формирование примыканий.

Как же на практике укладывается гибкая черепица? Инструкция по монтажу, предложенная вашему вниманию, ответит на этот вопрос. В комплектацию материала входят все сопутствующие элементы, например, подкладочный ковер. Учитывая специальный клеящий слой, нанесенный с оборотной стороны гибкой черепицы, инструкцию по монтажу можно использовать для кровель с уклоном 12–90°.

Монтаж гибкой черепицы своими руками ↑

Если вы намерены выполнять монтажные работы самостоятельно, то тем более очень важно знать, как правильно укладывается гибкая черепица. Инструкция по монтажу, в которой подробно изложены все этапы необходимых работ, будет в этом вопросе особенно полезна.

Подготовка основания ↑

Это пластичный и мягкий кровельный материал, поэтому монтаж гибкой черепицы в обязательном порядке выполняют на жесткое основание. Под воздействием солнечных лучей эти характеристики гонтов только увеличиваются. Если монтировать материал на разреженную обрешетку, то либо гонты просто не лягут на нее, либо после укладки примут форму обрешетки, что, согласитесь, мягко говоря, будет выглядеть некрасиво.

Согласно технологии монтажа основа должна быть без перепадов и гладкой, поэтому поверх обычной обрешетки набивают листы из влагостойкой фанеры либо ОСП.
Внимание!
Вообще говоря, гонт можно уложить и на основу из отдельных досок, но при определенных ограничениях на шаг между ними и перепад высот: максимальный шаг должен составлять 5 мм, максимальный перепад – 2 мм. Однако, даже при таких жестких условиях буквально через год на кровельном покрытии уже начитает просматриваться «рисунок»основания.
На каком бы материале вы не остановили выбор, нужно учитывать, что уровень влажности основания не должен превысить 20% от его массы в сухом состоянии.

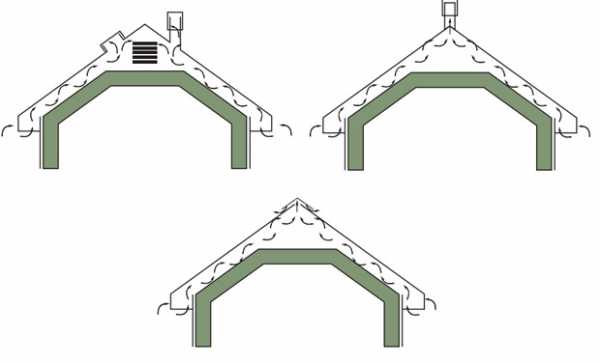

Еще один важный момент, касающийся этого этапа – необходимость в подкровельной вентиляции. Она должна обеспечить отвод излишков влаги, которая со временем станет, в частности, причиной, загнивания покрытия. К тому же воздушную прослойку между стропилами и обрешеткой можно будет использовать для устройства теплоизоляции. Приток воздуха, как правило, обеспечивают через отверстие по низу кровли, а отток – через отверстие на коньке.
Устройство подкладочного слоя ↑

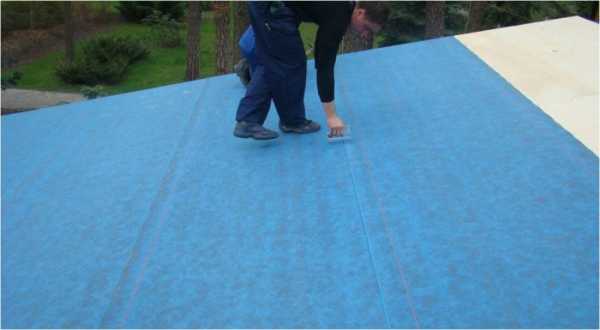

Подкладочный ковер под битумную черепицу служит дополнительной защитой крыши от протекания. Для кровель с малым уклоном, порядка 1:3 и меньше, его настилают на всю поверхность основания. При больших углах наклона ската подкладочный ковер применяют только на опасных участках: карнизы, конек, ендова, торцевые части.
Настилают ковер снизу вверх, начиная от самого нижнего участка ската, с нахлестом. Перекрыв нижнюю полосу, верхняя не позволяет воде затечь под нее. Для фиксации подкладочного материала используют особый клей и гвозди.

Далее, выполняют все необходимые операции, связанные с устройством выбранной системы водостока. К примеру, если необходимо, к карнизу закрепляют кронштейны под водосточные желоба.
Рекомендуем
Перед укладкой подкладочного слоя основание промазывают битумной мастикой, поэтому после прогрева подложки газовой горелкой получается цельный слой.
Кровельные свесы нуждаются в усилении. Для этого используют металлические планки для карнизов и торцов, которые устанавливают поверх подкладочного слоя.
Дальнейшие этапы монтажа связаны уже с самим кровельным материалом.
Укладка битумной черепицы ↑
Разметка ↑
Монтаж битумной черепицы, особенно непрофессионалу, рекомендуется осуществлять по разметке, указывающей точное направление монтажа, которую предварительно выполняют на кровле. На самом деле, из-за относительно небольших размеров, довольно часто ряды в процессе укладки искривляются, и если для небольших площадей такой изъян не имеет существенного значения и практически не бросается глаза, то на больших – они чреваты неприятными последствиями.

Сверху вниз (либо наоборот), желательно с краю, откуда будут укладываться гонты, чертят параллельно две прямые, сохранив между ними расстояние в 50 см. Затем перпендикулярно к ним отмечают линии рядов с шагом 25 см.
Процесс укладки ↑

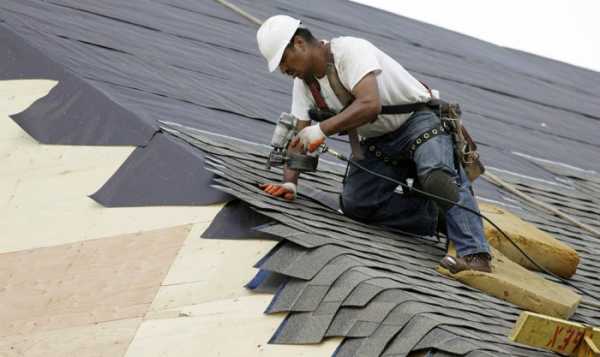

Начинают монтаж с нижнего края ската.
Ряд 1. Есть два варианта.
уложить гонты вверх тормашками;
использовать специальную самоклеящуюся полосу, правда, обходится она значительно больше – почти вдвое. Этот ряд должен ориентирован относительно ската.
Ряд 2. Начиная с этого ряда, укладку продолжают, следуя разметке. Гонты с нижней стороны снабжены защитной пленкой. Ее снимают непосредственно перед наклеиванием и придавливают к основанию. Закрепляют черепицу при помощи особых луженых либо обмедненных гвоздей, снабженных широкой шляпкой.
Совет

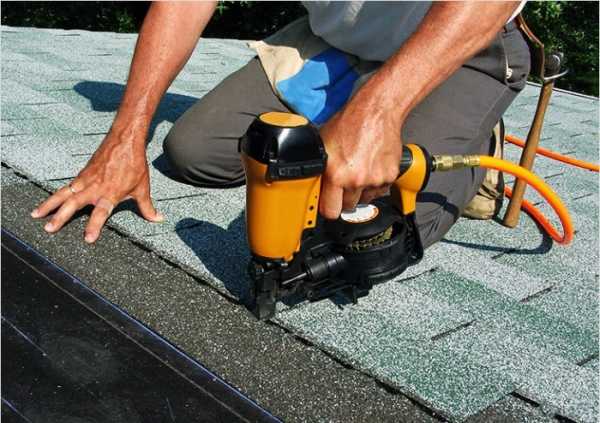

Забивают их по краям и посередине каждого из гонтов так, чтобы можно было закрепить сразу два ряда. Причем выступающие формы каждого из последующих рядов должны закрывать шляпки крепежных элементов предыдущих. На каждый погонный метр битумной черепицы необходимо по четыре гвоздя.
Последующие ряды укладывают со сдвигом в полметра. При необходимости нужно проследить, чтобы лепестки каждого последующего ряда расположились между теми же элементами предыдущего.
Принцип фиксации гонтов остается одинаковым, независимо от ряда.
Это была базовая часть инструкции по монтажу гибкой черепицы Шинглас, деке и мягкой черепицы от других производителей. Например, монтаж черепицы гибкой tilercat прима выполняется по тому же принципу.
Нюансы технологии монтажа гибкой черепицы шинглас ↑
Особого внимания при монтаже требуют так называемые опасные участки. Более подробно остановимся на этих этапах монтажных работ.

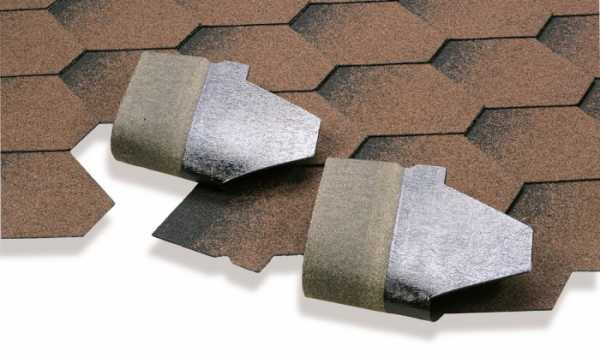

Наименее проблематичным является укладка материала на конек. Для оформления этого участка используют несколько вариантов:
доборный коньковый элемент из металла. Его покупают уже готовым либо в виде специальной планки из металла, или же – из такой же черепицы (коньковая черепица) или
изготавливают сами, вырезав из отдельных гонтов. Эти фрагменты перегибают через конек и закрепляют теми же крепежными элементами.

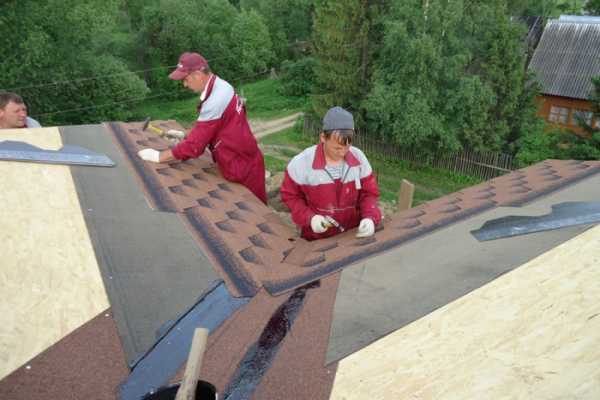

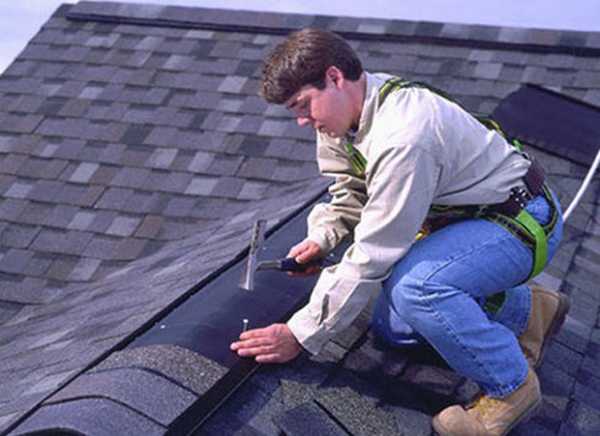

С ендова все иначе – согласно статистическим данным это участок , в достаточной степени подверженный протеканию. Поэтому в качестве превентивной защитной меры используется подложка, которой качественно их проклеивают. Эта мера является обязательной независимо от уклона крыши – ее применяют даже при достаточно больших углах наклона, когда не подкладочный слой не используют. В проклеенных ендовах мягкие гонты не загибают, а подрезают по направлению данного элемента.

Рекомендуем
Кстати, рекомендуется аналогично проклеивать также все стыковочные швы между листами фанеры и ОСП, а также конек.
Для повышения надежности этого стыка, ендову необходимо проклеить дополнительным слоем из отдельных фрагментов черепицы. Их укладывают внахлест на соседние скаты, образующие ендовы, и проклеивают, используя битумную мастику.

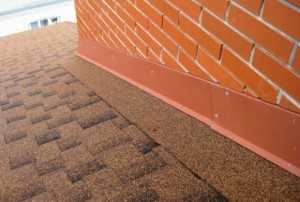

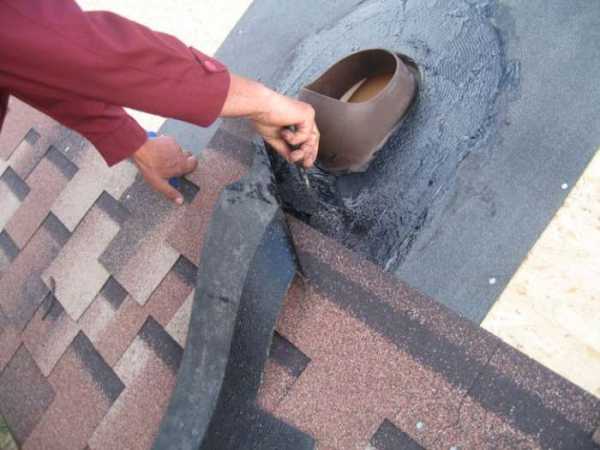

Как правило, кровельное покрытие не бывает полностью однородным, на его пути встречаются те или иные препятствия, к примеру, вентиляционные или дымоходные трубы. Эти участки герметизирую, используя ендовый ковер и листы из металла, обработанные антикоррозийным составом.
Из материала выкраивают полотна соответствующего размера и выполняют надрезы на сгибах . Аналогично поступают и в местах, где кровельные элементы выступают. Таким образом можно обеспечить должное облегание.

Если угол между препятствием и поверхностью ската не достигает 120°, плавность перехода обеспечивается за счет установки по периметру рейки из дерева с треугольным сечением.
Подкладочный ковер укладывают на битумную мастику, которая предварительно наносится на прилегающую поверхность, саму рейку, а также зону нахлеста.
Поверх него с учетом нахлеста На поверхность препятствия с учетом нахлеста поверх ковра приклеивают гонты.
Следующим шагом на участок примыкания укладывают ендовый ковер. При этом должен быть обеспечен нахлест по обоим направлениям (вертикальном и горизонтальном) самое меньшее в 30 см.
Полученная многослойная конструкция фиксируется при помощи планки примыкания, после чего герметизируют битумной мастикой.

Более наглядно покажет, как выполняется монтаж гибкой черепицы видео.
© 2019 stylekrov.ru
stylekrov.ru
Монтаж гибкой черепицы — инструкция по монтажу своими руками, видео
Укладка гибкой черепицы — процесс, для выполнения которого не нужно привлекать квалифицированных мастеров. Поэтому можно сэкономить денежные средства, выполнив все самостоятельно. Чтобы Вы подробно все узнали о монтаже гибкой черепицы, мы подготовили эту полезную статью.
Видео монтажа
Технология укладки гибкой черепицы не отличается сложностью. Ее можно освоить за короткое время. В нашем видео подробно описан процесс монтажа:
Как самостоятельно выполнить монтаж гибкой черепицы

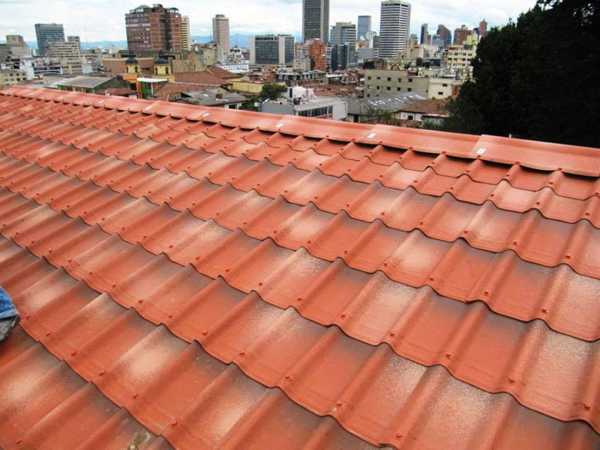

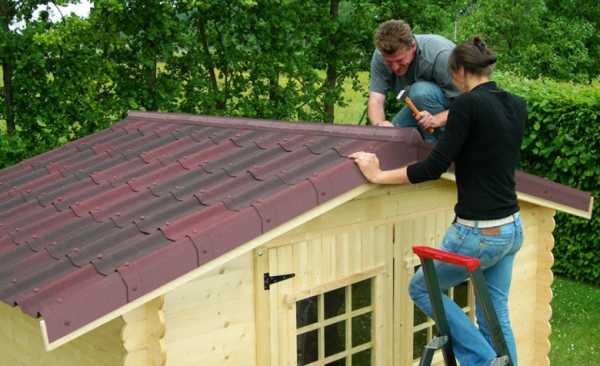

Монтаж гибкой черепицы не требует специфических знаний. Рассмотрим монтаж на примере кровли Ондувилла:

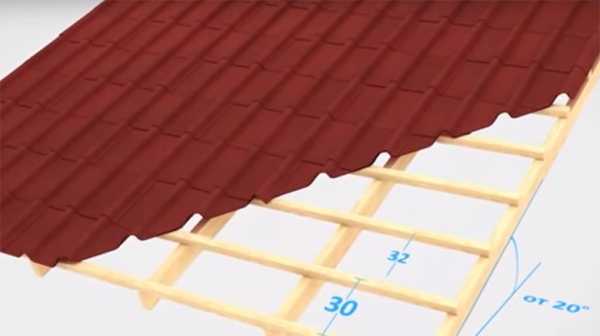

Предварительный этап — подготавливается основание. Для кровли с углом скатов 9-20 градусов используется сплошная обрешетка. Для такого варианта идеально подходят листы OSB. На них дополнительно укладывается гидроизоляционный материал. Когда угол ската больше, чем указано, разрешается использование разреженной обрешетки (шаг 32 см).

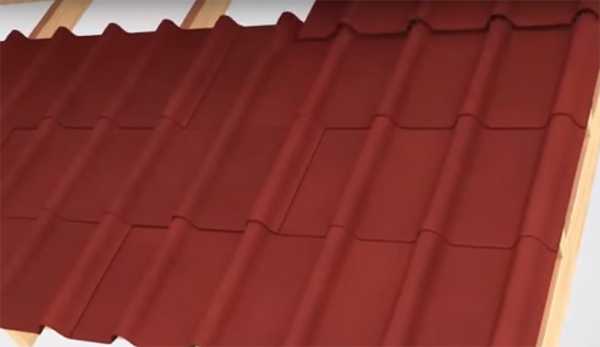

Укладка листов гибкой черепицы — первый лист укладывается со свесом 35 мм. Второй ряд начинается с половины листа. Это важное правило, при игнорировании которого деформируются углы. При забивании гвоздей соблюдается определенная последовательность, указанная в инструкции. Гвозди забиваются так, чтобы шляпка не вдавливалась в кровельный материал.

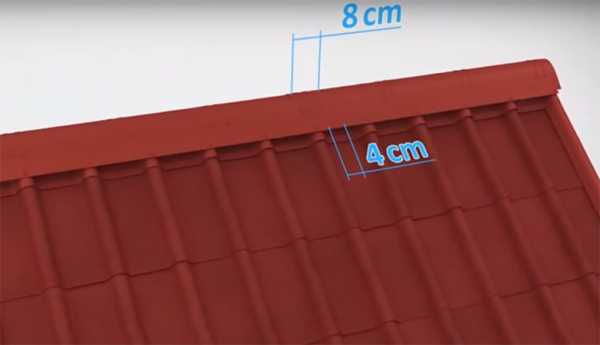

Использование дополнительных элементов системы — при обустройстве конька применяются покрывающие фартуки, а для защиты от птиц — универсальный заполнитель. От конца карниза и до конька устанавливаются щипцы. Для обустройства ендов требуется специальная обрешетка. При оформлении ребер применяется дышащая лента. Она обеспечивает защиту от протечек.
Ценные рекомендации от специалистов
Чтобы Вы могли самостоятельно выполнить монтаж, воспользуйтесь некоторыми советами:
гибкая черепица укладывается при плюсовой температуре. Для обеспечения безопасности используются средства индивидуальной защиты и обувь с нескользящей подошвой;
для передвижения по крыше применяются строительные мостики;
при монтаже листы гибкой черепицы нельзя растягивать. Это важно, потому что возникает деформация кровли;
гвозди забиваются между гидробарьерами;

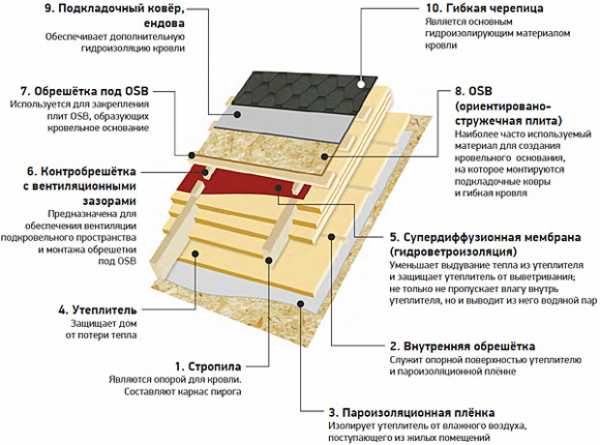

при использовании утеплителя укладывается супердиффузионная мембрана;
ендова укладывается с нахлестом в 150 мм;
выход воздуха из-под кровельного материала обеспечивается из-под конька либо с помощью вентиляционных труб;
лишние части деталей отрезаются ножом, болгаркой.
В чем преимущества кровли Ондувилла
Битумная черепица Ондувилла является замечательным материалом. Она эксплуатируется длительное время, подходит для сложных архитектурных форм, отличается повышенной надежностью.
К ее ключевым характеристикам относится: стойкость к выцветанию, компактные размеры, легкий вес.
Купить гибкую черепицу можно на официальном сайте shop.onduline.ru.
Если Вы хотите самостоятельно обустроить кровлю, не сомневайтесь. Гибкая черепица Ондувилла монтируется достаточно просто!
