Вступление

Если вас интересует, и вы ищете информацию про разделитель гидравлический, назначение, принцип работы разделителя, то эта статья для вас.

Разделитель гидравлический — назначение

Разделитель гидравлический он же анулоид, он же гидрострелка, он же термостатический разделитель предназначен для гидравлического разделения двух контуров движения теплоносителя в системах отопления.

Сразу пример. В доме установлен котел отопления с расходом 30 л/мин. Расход же системы отопления рассчитан, как 100 л/мин. Чтобы  не «напрягать» котел до 100 литров, создают две петли для котла и для отопления, которые разделяют анулоидом (разделителем).

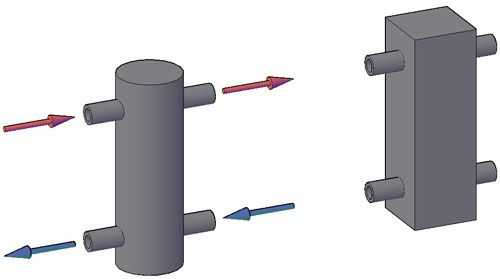

Устройство классического разделителя отопительных контуров

В устройстве гидравлического разделителя нет ничего сложного. По сути, это цилиндрическая или прямоугольная камера с подходящими к ней четырьмя трубами.

Горячий теплоноситель двигается по верхним трубам, остывший теплоноситель по нижним трубам.

Принцип работы гидравлического разделителя

В гидравлическом разделителе происходят два физических процесса из двух разделов физики. Гидравлика помогает понять, как движется вода в разделителе, а теплотехника, позволяет понять, как в разделителе смешиваются холодный и горячий потоки.

Начнем с гидравлики. Имеем два контура движения теплоносителя. Контур К1 (контур котла отопления) и контур К2 (контур системы отопления) для обеспечения движения теплоносителя в каждый контур ставится циркуляционный насос. Принято ставить насосы на холодные ветки контуров. Хотя установка насосов на горячие ветки увеличивает скорость движения теплоносителя из-за малой вязкости горячей жидкости.

Итак, в гидрострелке двигаются два динамически независимых потока контуров К1 и К2. Скорость движения этих потоков не должна превышать 0,1 м/сек. Поясню почему.

Маленькая скорость движения теплоносителя в гидравлическом разделителе нужна по четырем причинам:

1. При малой скорости движения жидкости в разделителе осаждаются песок, шлам и другой водяной мусор.
2.  При малой скорости холодный теплоноситель движется вниз, а горячий поднимается вверх. Такая естественная циркуляция позволяет создавать температурные градиенты в петлях отопления. Можно получить контур отопления с повышенной или пониженной температурой. Обычно пониженную температуру создают  разделителем в системе теплый пол, а повышенную в контуре косвенного нагрева с бойлером.
3. Из гидрострелки можно сделать смесительный узел. Это полезно если в доме один отопительный контур. Уменьшив диаметр разделителя, вы увеличите скорость движения воды и температуры обоих петель (котла и отопления) выровняются. Это значительно экономит материал и снижает расходы.
4.  Маленькая скорость воды в разделителе, выводит из воды воздух, который не нужен в системе отопления. Воздух выводится через автоматический воздушник.

Промежуточный итог

Разделитель гидравлический позволяет разделить два контура теплоносителя различного расхода. Циркуляционные насосы в обоих контурах и диаметр разделителя,  выбираются такой мощности, чтобы скорость движения теплоносителя в разделителе не превышала 0, 1 м/сек.

Гидравлический разделитель – как работает

Разделитель разделяет систему отопления как минимум на две части. Одна петля относится к котлу отопления, вторая петля объединяет разводку отопления дома. В каждой петле установлен циркуляционный насос.

Как работает разделитель

Имеем две петли (контура) отопления. Петля К1 с насосом N1 и петля К2 с насосом N2. Расход в петле К1 равен W1, а расход в петле К2 равен W2.

1. Если W1=W2, то в разделителе контура смешиваются, образуя единую систему отопления, без разделения по контурам;
2. Если W1<W2, то теплоноситель в разделителе движется снизу на вверх;
3. Если W1>W2, то теплоноситель двигается сверху вниз.

Насос N1 создает расход в первом петле равный W1. Насос N2 создает расход во второй петле равный W2.

Где используется гидравлический разделитель

Разделитель гидравлический не является обязательным устройством для любой системы отопления. Его применение нужно в больших домах (от 200 метров) и с несколькими контурами отопления и ГВС. Из-за больших колебаний температуры в системе,  разделитель необходим во всех системах с отопительным котлом, работающим на древесине или пеллетах.

Размеры гидравлического разделителя

Высота гидравлического разделителя может быть любой. Зависит от места под монтаж. Минимальный диаметр гидравлического разделителя определяется по формуле:

class=»eliadunit»>

Согласно формуле все очень просто:

• Скорость движения жидкости в разделителе: 0,1м/с;
• Расход W это разница между контуром отопительного котла и контуром системы отопления. Считаем расходы по максимальным расходам насосов согласно паспарту.

Пример.

• Расход контура котла 30 л/мин;
• Расход контура отопления 80 л/мин.
• Разница расходов W: 80-30=50 л/мин.
• Пи = 3,14;
• Скорость V=0,1 метр\секунду.

Считаем:

50 литров÷60 секунд=0,833 л/ сек;

• 1 литр=0,001 м3;
• 0,833 литра/сек=0,000833 м. куб/сек;
• D=0,102 мерта=102 мм.

Итак, получили, что диаметр разделителя не должен быть менее 102 мм.

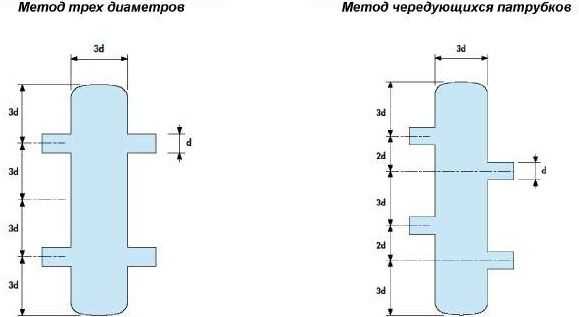

Расчет гидравлического разделителя

Есть два типа разделителей, на фото они хорошо видны. Но расчет для них один.

Как видите, все расчеты привязаны к строгому соответствию конструкции разделителя к значению диаметра d

.

Другие формы гидравлических разделителей

Рассмотренные разделители отопительной системы являются классическими, и они наиболее часто монтируются в системах. Но гидравлики утверждают, что и ниже приведенные разделители имеют право на существования.

Повороты в монтаже

При монтаже разделителей, да и все отопительной системы в целом, есть золотое правило: чем меньше поворотов, тем лучше. В завершении приведу пример, как избавится от лишних «коленцах» в монтаже гидравлического разделителя.

©Obotoplenii.ru

Другие статьи раздела Монтаж отопления





class=»eliadunit»> Разработка расширений Joomla

obotoplenii.ru

Для чего нужен гидравлический разделитель в системе отопления

Современный гидравлический разделитель — основной элемент регулирования потока теплового агента в отопительных контурах. В настоящее время устройство имеет несколько дополнительных названий: анулоид, гидрострелка, термогидравлический разделитель. На деле названия указывают лишь на наличие или отсутствие дополнительных функций.

Анулойд – одно из названии стрелки в системе отопления

Сфера применения

Оборудование, работающее по технологии длительного горения, требует обязательной установки представленных систем. При отладке газового котла рекомендуется использовать разделитель при больших мощностях и наличии вспомогательных контуров. Различия в работе газовых и твердотопливных типов котлов существенные. При использовании древесины или пеллетов в качестве топлива возникают несколько этапов: розжиг, горение, затухание и так далее. Газ, в свою очередь, не имеет столь ярко выделенных стадий.

Из этого видео вы узнаете плюсы и минусы ёмкостного гидравлического разделителя:

Гидравлическая стрелка применяется для регулирования баланса между функционирующим котлом и системой отопления. Два основных показателя — давление и температура. Устройство оборудования довольно простое и не имеет никаких сложных дополнений. Это трубка, имеющая четыре выходных патрубка. Вся система герметична. Конечно же, производители не забывают про дополнительные функции:

• теплоизоляционная защита съемного типа;
• сепаратор воздуха;
• дополнительный отвод с краном для слива теплового агента;
• фильтра для сбора накипи, ржавчины и других шлаков.

Основываясь на вышеперечисленном, можно с уверенностью считать представленное оборудование важным элементом отопительной системы.

Основное предназначение

Современные системы отопления представляют собой многофункциональные контуры, по которым движется теплоноситель. Они создаются не только для регулирования давления и температуры, но и для подачи агента на различные нужды. То есть это может быть обогрев дома, гаража, бани, использование горячей воды для бытовой техники и так далее. В каждом потоке должно формироваться определённое давление и температура. Используя гидравлическую стрелку, можно реализовать все поставленные задачи.

Гидравлический разделитель и “холодная обратка”:

Сложности в этом вопросе неизбежны, так как подсистемы работают при различных параметрах и должны функционировать независимо друг от друга. Разница наблюдается в следующих рабочих показателях:

• перепады рабочих давлений;
• расход теплоносителя;
• время подачи и ограничения.

Теплоноситель поступает от одного источника, поэтому сделать контуры полностью независимыми невозможно. Гидравлические развязки очень хорошо помогают в решении сформировавшихся сложностей по разделению потоков.

Контуры гидравлического разделителя

Если в доме установлен твердотопливный котел, то вода нагревается в бойлере, где давление в несколько раз меньше, чем в самой системе отопления. Далее эта вода может применяется для разных задач:

• отопление здания;
• источник горячей воды в ванной, на кухне;
• обогрев тёплых полов.

“Стрелка” создаёт несколько независимых потоков в отоплении

Таким образом, каждая система нуждается в соответствующем расходе и давлении. Если установить гидравлический разделитель в системе отопления, то можно создать нужные показатели.

Гидравлический разделитель — это в первую очередь дробление всей системы отопления на два независимых контура:

• основной контур теплосистемы;
• вспомогательные подсистемы, которым требуется регуляция.

То есть при ограничении подачи теплоносителя или регуляции можно формировать определенные температурные показатели, давление и расход в каждой отдельной подсистеме. В современных реалиях это является очень важным аспектом. Балансирование между техническими характеристиками производится с минимальными затратами.

Принцип работы гидравлической стрелки:

Принцип работы

Существует главный показатель, при котором можно и нужно использовать гидравлическую стрелку — перепад давления в 0,4 метра водяного столба. Замеры проводятся на подаче и обратке. Основной принцип работы гидравлического разделителя может быть разным и зависит от количества контуров, дополнительного оборудования и других нюансов.

Существует три основных режима, при которых работает устройство:

1. За основу берутся два контура, работающих при одинаковых давлениях и расходах теплоносителя. Подбираются полностью идентичные насосы и режимы их работы. Это первый режим разделителя.
2. Показатели по давлению и расходу жидкости превышают данные по второму контуру. Такая система работает только при функционировании одного отопительного котла.
3. Проток первого контура выше протока второго. Такая система реализуется, когда надобность в котле отпадает либо ограничивается подача теплоносителя в определённые сезоны.

Гидрострелка. Когда она нужна:

При правильной работе гидравлического разделителя пользователь может регулировать подачу теплоносителя во все точки системы отопления. Регуляция котла производится посредством представленного контура и отлично справляется со всеми задачами. Ни в коем случае нельзя экономить на приобретении разделителей, так как выход всего контура из строя может привести к большим проблемам.

Расчет и выбор гидрострелки

Основная рекомендация по соблюдению техники безопасности выглядит так: лучше приобретать модели оборудования заводского типа. Компании-производители предоставляют гарантии качества и надежности, чего не скажешь о самодельных конструкциях. После покупки установка должна проводиться с предварительным тестовым запуском. После того как проведены все испытания и получен надлежащий результат, можно с легкостью пользоваться оборудованием.

Не стоит обращать внимания на самодельные конструкции

Если изготавливается гидравлический разделитель для отопления в домашних условиях, то потребуется проводить достаточное количество измерений и замеров, чтобы получить надлежащий результат. Нужно подобрать патрубки подходящего диаметра, затворную арматуру и сварить все в соответствии с техническими регламентами.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Что такое гидрострелка

05 октября 2013г.

Нередко, на страницах интернет-ресурсов, можно встретить очень сжатое, написанное только техническими терминами, описание гидрострелки. Мы в этой статье постараемся раскрыть, что такое гидрострелка и зачем она нужна.

Гидрострелка — применяется для гидравлического разделения потоков. Таким образом, гидравлический разделитель это некий канал между контурами, который позволяет сделать динамически независимые контуры для передачи движения от теплоносителя. Чаще в интернете используют официальное название: гидрострелка — гидравлический разделитель.

Зачем нужна гидрострелка в системе отопления?

В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:

• первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.(смотрите)
• второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.

По какому принципу работает гидрострелка?

Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.



Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.

Зачем снижать вертикальную скорость в гидрострелке?

Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.

Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно в второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.

Уменьшение гидравлического сопротивления в гидрострелке,



Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через автовоздушник.

Как узнать, что нужна гидрострелка?

Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.

Преимущества использования гидрострелок.

Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.



Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.

Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.

Принцип работы гидравлической стрелки видео
