Гидравлический разделитель в разрезе: Гидравлический разделитель — Энциклопедия отопления

Содержание

Гидравлический разделитель — Энциклопедия отопления

Гидравлический разделитель это гидроколлектор, гидрострелка, термогидравлический разделитель, анулоид. Наименований у данного типа изделий много. Причина в широте профессионального жаргона и маркетинге. Производители придумывают десятки названий, но суть, то есть принцип работы и конструкция схожи, за исключением некоторых деталей. Чтобы не путаться, возьмём классическую трактовку. И поговорим сегодня о гидравлическом разделителе. Для чего нужен, как работает, из каких материалов изготавливается и других важных характеристиках.

Гидравлический разделитель и его функции

Гидравлический разделитель используют в котельных частных домов. Именно автономное отопление нуждается в постоянном контроле. Конечно, за центральными системами следят не менее пристально. Однако оценить, а главное увидеть изменения жители многоквартирных домов едва ли могут. В собственном доме доступ в котельную открыт постоянно, и только от нас зависит, какими устройствами её наполнить.

Гидравлический разделитель приобретают после того, как выбрали котел и рассчитали мощность. Так вы сможете быстрее подыскать подходящую модель, если покупаете, или произвести расчёты, если делаете гидрострелку своими руками. От мощности теплогенератора зависят габаритные и соединительные размеры, а также пропускная способность. С учётом перечисленного найти подходящее изделие не сложно.

Товары этой категории

Гидрострелка (Термо-гидравлический разделитель) Gidruss TGRSS-40-20х2 (до 40 кВт, 2 контура G ¾») из нержавеющей стали

8900 р.

Подробнее

Гидрострелка (Термо-гидравлический разделитель) Gidruss TGRSS-40-20х3 (до 40 кВт, 3 контура G ¾») из нержавеющей стали

9900 р.

Подробнее

Гидрострелка (Термо-гидравлический разделитель) Gidruss TGRSS-40-20х4 (до 40 кВт, 4 контура G 3/4») из нержавеющей стали

10530 р.

Подробнее

Гидрострелка (Термо-гидравлический разделитель) Gidruss TGRSS-60-25х2 (до 60 кВт, 2 контура G1») из нержавеющей стали

12900 р.

Подробнее

Главной задачей гидравлического разделителя является выравнивание температуры и давления в многоконтурной системе отопления.

Для наглядности, рекомендуем просмотреть следующее видео.

Без звука, зато понятно, что куда течёт и вытекает

Или вот

Со словами и звуком

Принцип работы гидрострелки основан на законах термодинамики и гидравлики. В системе постоянно циркулирует теплоноситель. Путь начинается от котла и дальше по трубам, они в свою очередь образуют замкнутую цепь, и таких цепочек может быть две, три, четыре. Внутри каждой жидкость транспортируется с определённой скоростью и объёме. Если в одном месте прибыло, то в другом убыло. Во избежание переизбытка или недостатка теплоносителя, потоки нужно разделять. Для этого котел соединяют с гидрострелкой. Она связывает контура и делает их независимыми. При этом передача тепла осуществляется непрерывно.

Три важных задачи гидравлических разделителей

1. Корректируют расход теплоносителя. Например, ваш котёл берёт 40 литров в минуту, а система съедает все 120. С гидрострелкой вам не придётся ставить дополнительный насос и разгонять котловой контур до «аппетитов» остальных устройств обвязки. Вы уложитесь в бюджет, счет за электроэнергию не испугает размером сумм.

2. Близко и далеко. Гидравлический разделитель исключает сообщение контуров. Тёплые полы, радиатор, бойлер косвенного нагрева можно включать и выключать, не теряя баланса.

3. Без примесей. При наличии отводных патрубков из системы можно удалять шлам и примеси, что существенно увеличивает срок службы котельного оборудования.

Устройство гидравлических разделителей

Стандартный гидравлический разделитель имеет полую конструкцию, прямоугольную или круглую. К ней приварены патрубки подачи и обратки.

Гидрострелка Гидрусс из нержавеющей стали на 2 контура

Гидрострелка в разрезе

Внутри гидравлические разделители обычно пустые. Поверхность ровная и гладкая гарантирует высокую пропускную способность. Данная характеристика определяется мощностью. Чем выше кВт, тем больше теплоносителя прогонит. В номенклатуре обозначается V или Q.

Гидравлические разделители Gidruss GR-40-20 (Q 1,7 м3/с) GR-100-32 (Q 4,3 м3/с) GR-250-50 (Q 10,8 м3/с)

Материалы для изготовления гидрострелки

Гидравлические разделители делают из металлических сплавов и полипропилена. Последний вариант дешевый, но небезопасный. По качеству проигрывает стали, да и брак в этом сегменте сырья встречается значительно чаще. Если вы выбрали полипропиленовую стрелку, советуем приготовиться к неожиданностям. Лучше один раз взять брендовую вещь, чем совершенствовать самодел. Это справедливо и для стальных гидрострелок. Самыми долговечными считаются конструкции из нержавеющей стали.

Профильная труба AISI 304, толщина 4 мм

Нержавейка прекрасно переносит повышенные температуры, не боится влаги и окисления. Специальная термообработка делает её невосприимчивой к ржавчине. По словам проектировщиков, гидрострелка из нержавейки не имеет срока годности. Вечный металл для вечного пользования.

Обычная сталь также востребована. Цена ниже, сопротивляемость коррозии тоже. Хотя отметим, что своё такая стрелка отрабатывает.

Гидрострелка из конструкционной стали 09Г2С

Полимерное окрашивание предупреждает окисление и разрушение структуры. Металл сохранит цельность несколько лет. При правильной эксплуатации и того дольше.

Гидравлические разделители в системе отопления

Работу гидравлических разделителей демонстрируют сотни схем и чертежей. Мы рассмотрим такую

Насосы функционируют на двух контурах, обычно на обратке. Некоторые ставят и на подачу, объясняя это низкой вязкостью теплоносителя. Так жидкость циркулирует быстрее.

Первый насос отвечает за подающий контур, второй за обратный. Гидрострелка смешивает воду. При равном расходе в системе поддерживается баланс. Когда объём первого контура больше, теплоноситель идёт сверху вниз и наоборот. Направление строго вертикально. Шлам, песок осядет в одном месте, удалить можно через сливной кран. Скопления воздуха через специальный отводчик.

Когда необходим гидравлический разделитель

Гидрострелку монтируют в частном доме с многоконтурным отоплением. Это разветвлённая система с обвязкой на два и более устройств. Благодаря патрубкам формируются подводки с фиксированной температурой и давлением.

Что в итоге

Покупка гидравлического разделителя решит следующие задачи

Предупредит дисбаланс температур и давления в контурах.
Защитит котёл от гидравлического удара.
Разделит и обеспечит подмес теплоносителя.
Не даст скопиться шламу и воздуху в трубопроводах системы

Принцип работы гидрострелки для отопления и зачем она нужна?

В этой статье мы разберемся в том, как работает гидрострелка.

Начнем по порядку, то есть определимся, что называется гидрострелкой.

Что такое гидрострелка?

Гидрострелка или гидравлический разделитель — это устройство в составе распределительного коллектора системы отопления, которое выполняет сразу несколько функций.

Зачем нужна гидрострелка?

Гидрострелка для отопления: принцип работы

Рассмотрим следующий рисунок:

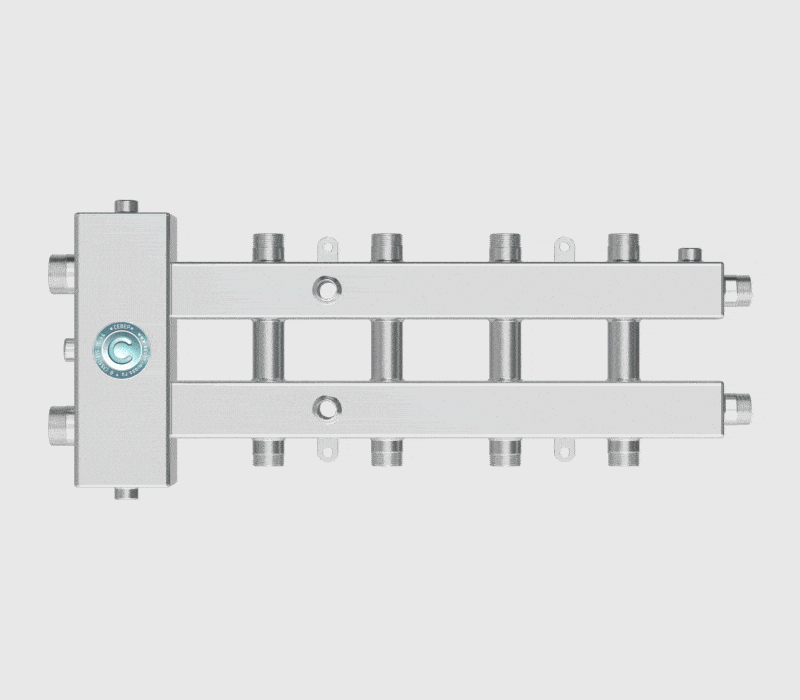

Распределительный коллектор с гидрострелкой на 3 контура

На рисунке схематически изображена система отопления с двумя котлами и распределительным коллектором, к которому подключены три зоны отопления и бойлер косвенного нагрева.

При совместной работе нескольких циркуляционных насосов может возникать разность давления между подачей и «обраткой» на коллекторе ΔP.

Если эта разность превышать 0,4 метра водяного столба, то начинают возникать разные проблемы с балансировкой контуров отопления и подбором режимов работы циркуляционных насосов.

Это больше всего актуально для коттеджей с площадью больше 350 квадратных метров. При таких площадях применение гидрострелки настоятельно рекомендуется.

Схема с применением гидравлического разделителя будет выглядеть так:

Гидрострелка принцип работы

При использовании гидравлического разделителя разница давлений между подачей и «обраткой» в коллекторе становится пренебрежимо малой и влияние контуров отопления друг на друга сводится к нулю.

Это решает проблемы с балансировкой отдельных контуров и подбором для них циркуляционных насосов.

Расчет гидрострелки для отопления

Если вы решили самостоятельно изготовить гидравлический разделитель, то придется сделать предварительные расчеты его параметров.

Наиболее популярным методом расчета является метод трех диаметров.

Исходные данные для расчета будут следующие:

G — максимальный проток теплоносителя через гидрострелку (м³/ч).
P — мощность котла (кВт)
w — максимальная скорость движения теплоносителя внутри гидравлического разделителя (м/с).
ΔT — разность температур между подачей и «обраткой» котла.
с — теплоемкость теплоносителя (кДж/кгК)

Формула расчета гидрострелки

Теперь для расчета необходимо воспользоваться такой формулой:

Расчет параметров гидравлического разделителя от G и w

Если известны мощность котла (P), максимальная скорость теплоносителя (w) и разность температур (ΔT), то можно воспользоваться другой формулой:

Расчет гидрострелки в зависимости от мощности и разности температур

Гидрострелка своими руками

Сам гидравлический разделитель будет иметь следующий вид:

Гидрострелка в разрезе

Если вы хотите изготовить гидрострелку самостоятельно, то помимо вышеописанных параметров необходимо предусмотреть отверстия с резьбой для установки автоматического воздухоотводчика сверху и сливного крана внизу.

Это необходимо для соответственно для удаления воздуха и шлама из системы отопления.

Для чего нужна гидрострелка в отоплении

Подведем итоги написанной статьи. Гидрострелку необходимо установить в вашу систему отопление если:

Площадь вашего дома, коттеджа или другого отапливаемого помещения превышает 350 м².
В системе отопления имеется 2 или более работающих одновременно циркуляционных насоса.

На этом пока все. Все вопросы задаем в комментариях. Не забываем о делится с друзьями через социальные сети.

Гидравлические сепараторы — Стальной резервуар Niles

Перейти к содержимому

Гидравлический сепаратор Niles Steel Tank разработан для сокращения коротких циклов работы котельной системы и разделения циркуляции здания и котла. Он использует накопленную котловую воду для буферизации нагрузки системы, когда котел производит больше БТЕ, чем может выдержать здание. Когда у здания минимальная потребность, оно тянет из бака, позволяя котлу «отдохнуть».

Скачать PDF

принцип работы:

Когда гидросистема здания нуждается в тепле, циркуляционные насосы здания работают от гидравлического сепаратора (рис. A.) до тех пор, пока температура в баке не станет достаточной для включения котла. Когда это происходит, активируются и котел, и циркуляционные насосы здания, что обеспечивает прямой поток через бак (рис. B). Поскольку потребность здания удовлетворена, а его циркуляционные насосы остановлены, в резервуаре все еще есть потребность в возвращении его к рабочей температуре (рис. C). Котел будет продолжать циркулировать и работать до тех пор, пока температура бака не будет достигнута.

определение размера и выбор:

Заказ гидравлического сепаратора с соответствующей производительностью требует 4 переменных:

Минимальное «время работы» котла. Уточните у производителя котельного оборудования рекомендуемое минимальное время работы.
Минимальная выходная мощность БТЕ (БТЕ/ч). Основано на мощности котла при минимальной мощности горения, если он оборудован системой с регулируемой мощностью, которая модулирует мощность горения по мере уменьшения потребности.
Минимальная системная (тепловая) нагрузка (БТЕ/ч). На основе наименьшей зоны, требующей тепла.
Дельта Т резервуара для допустимого повышения температуры. Для систем водяного отопления обычно допускается повышение температуры бака на 10–40 градусов.

В = Объем бака
T = мин. время работы котла
MBO = Минимальная мощность котла (БТЕ/час)
MHL = Минимальная тепловая нагрузка
Delta T = Повышение температуры бака (градусы F)

Модель	Фактические галлоны	Номинальные галлоны	А	Б	С	Д	Е
СЭП-18-041	40	45	45″	18″	14,25″	33,75″	2″ NPT
СЭП-24-045	80	88	49″	30″	16,75″	36,25″	3″ NPT
СЭП-30-045	120	138	49″	30″	16,75″	36,25″	3″ NPT
СЭП-30-075	200	217	75″	30″	16,75″	62,25″	3″ NPT
СЭП-36-072	285	317	76″	36″	24,5″	55,5″	4″ FLG
СЭП-42-072	385	432	76″	42″	27″	53″	6″ FLG
СЭП-42-084	450	498	87″	42″	27″	64″	6″ FLG
СЭП-48-096	675	752	100″	48″	29″	75″	6″ FLG
СЭП-48-120	860	940	124″	48″	29″	99″	6″ FLG

Инвентарь Получить предложение Калькулятор размера резервуара

Схема трубопроводов гидравлического сепаратора: сделайте ваши процессы чище

Когда дело доходит до рабочих процессов, особенно на нефтеперерабатывающем или химическом заводе, необходимо учитывать ряд различных факторов. В конце концов, это сложные машины с множеством взаимодействующих частей, которые должны работать в идеальном унисон для производства конечного продукта. В этом сообщении блога вы узнаете о важности схем трубопроводов, о том, что они из себя представляют и почему они так полезны. Вы также познакомитесь с концепцией гидравлического сепаратора и его ролью, когда речь идет о схемах трубопроводов и разделении жидкостей. Наконец, мы рассмотрим преимущества создания собственной схемы трубопроводов для вашего конкретного процесса разделения, чтобы вы могли сделать свои процессы чище, чем когда-либо прежде

Что такое схема трубопроводов?

Схема трубопроводов представляет собой визуальное представление всех трубопроводов и оборудования, используемых в процессе. Это должно помочь проиллюстрировать, как все связано и куда пойдет поток материалов. Другими словами, схема трубопроводов покажет вам, как продукт течет внутри вашего оборудования. Схемы трубопроводов создаются в программе САПР (автоматизированное проектирование) и обычно используются на этапе проектирования любого сложного процесса. Тем не менее, они также полезны после этапа проектирования, поскольку их можно использовать для устранения неполадок и проверки оборудования, когда что-то пойдет не так. Схема трубопровода может показаться довольно простой концепцией, но на самом деле она может быть довольно сложной частью дизайна. Вам необходимо знать ожидаемую скорость потока вашего продукта, пропускную способность различных труб и так далее.

схема трубопроводов гидравлического сепаратора下载

Что такое гидравлический сепаратор?

Гидравлические сепараторы представляют собой устройства, используемые для разделения жидкостей и газов с помощью гидростатического давления. По сути, это способ отделить более тяжелые материалы от более легких, например воду от природного газа. Он использует комбинацию давления и гравитации для отделения воды от природного газа. Жидкость поступает в сепаратор через впускной клапан с регулируемым давлением, течет вверх через сепаратор и выходит через один или несколько выпускных клапанов. Падение давления в сепараторе создает подъемную силу более тяжелой жидкости, что позволяет ей течь вверх по сепаратору, в то время как более легкий газ течет вниз через выпускные клапаны.

Почему схема трубопроводов полезна для гидравлического сепаратора?

Как мы только что рассмотрели, гидравлический сепаратор используется для разделения жидкостей и газов с помощью гидростатического давления. Это может быть полезно, когда речь идет об отделении более тяжелых жидкостей от более легких в гидравлическом процессе. Однако, что может быть не так ясно, так это то, как схема трубопровода может помочь сделать этот процесс еще более эффективным. Первый шаг — понять, какая схема трубопровода подходит для вашего оборудования. Другими словами, вам нужно знать, какая схема трубопровода лучше всего подойдет для вашего гидравлического сепаратора. Существуют различные типы схем трубопроводов, каждый из которых имеет свое уникальное назначение. Самый простой способ ориентироваться в этом — понять концепцию топологии. Топология — это в основном схема, которая объясняет, как сеть подключена и как различные устройства управляются в целом. Другими словами, он покажет вам, как работает ваша система.

Как создать собственную схему трубопроводов для ваших процессов

Как мы упоминали ранее, схема трубопроводов может быть полезна на протяжении всего процесса. Однако, если у вас уже есть схема трубопровода и вы не хотите создавать новую, это тоже прекрасно. Если вы решите создать новую схему трубопровода, необходимо помнить о нескольких вещах. Прежде всего, прежде чем вы даже прикоснетесь к листу бумаги, вам нужно знать, как работает этот процесс. Вы должны точно понимать, как все объединяется и что делает каждая единица оборудования. Когда у вас будет четкое представление о процессе, вы можете приступить к созданию диаграммы. Для начала вы можете использовать одну из многих программ, доступных в Интернете или на вашем компьютере. Вы также можете использовать ручку и бумагу. Независимо от того, какой вариант вы выберете, убедитесь, что вы начинаете с процесса. Вам нужно начать с эскиза и двигаться дальше.

Заключительные слова

Схема гидравлических трубопроводов представляет собой визуальное представление всего процесса. Он используется, чтобы показать различные части, составляющие систему, как они связаны и что они делают. Схема трубопровода может быть полезной по ряду причин. Это может помочь вам лучше понять свои процессы и найти способы сделать их более эффективными. Это также может быть полезно, когда дело доходит до устранения неполадок и проверки вашего оборудования, когда что-то идет не так. Когда дело доходит до рабочих процессов, особенно на нефтеперерабатывающем или химическом заводе, необходимо учитывать ряд различных факторов. В конце концов, это сложные машины с множеством взаимодействующих частей, которые должны работать в идеальном унисон для производства конечного продукта.
