Трубогиб своими руками: чертежи самодельного трубогибочного станка

Часто бывают такие ситуации, когда при обустройстве домашнего хозяйства, например, при установке каркаса теплицы или прокладке трубопровода, отличающегося сложной конфигурацией, нужно согнуть профильные трубы.

Чтобы облегчить такую работу, домашние умельцы пользуются специальными приспособлениями заводского производства. Однако подобные изделия стоят довольно дорого, следовательно, не у каждого есть возможность их приобрести.

Поскольку создать трубогиб своими руками не составляет особого труда, то и большой суммы на его изготовление тратить не придется. Конструкция настолько проста, что не требует применения особых дефицитных деталей. Создать такое изделие можно практически в любом помещении, например, в гараже. Этот самодельный трубогиб позволяет согнуть конструкцию согласно определенному радиусу кривизны. Поверхность цилиндрического изделия не будет деформироваться, к тому же исключено возникновение заломов.

Какими бывают трубогибы

Этот инструмент является незаменимым помощником, когда нужно установить теплицу, в которой каркас состоит из большого количества труб, согнутых под разными углами. Подобные приспособления представлены в нескольких вариациях, отличающихся принципом работы.

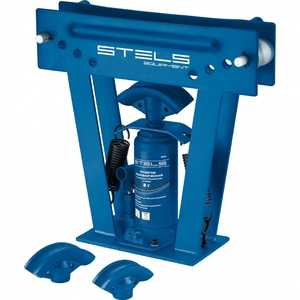

Гидравлические устройства предназначены для изменения направления отвода, сечение которого может быть:

квадратным;
прямоугольным;
без отверстий.

Пользуясь таким инструментом, необходимо помнить об одном существенном недостатке. При сгибании трубы изделие испытывает сильное давление, начинает изменяться значение внутреннего радиуса. Для водосточных конструкций подобные модификации являются недопустимыми.

Принцип работы пневматического приспособления отличается от гидравлического аналога. В состав изделия входят центр и трубка. Горячий воздух начинает двигаться по цилиндрической конструкции. Высокая температура позволяет согнуть практически любое изделие в определенном направлении. Во время работы можно быть уверенным в том, что деталь не сломается.

Электрические инструменты известны как прочные устройства, выполняющие различные функции. В основном они используются для работы с арматурой, причем совершенно неважно, какой она формы, а также для гибки труб разного диаметра.

Система оборудована электрическим приводом, функционирующим в автоматическом режиме. Главным достоинством этого устройства считается точность выполняемой работы. На таком станке можно гнуть трубы, изготовленные из различных материалов:

металлопластика;
стали;
меди;
алюминия.

В зависимости от принципа работы трубогибы бывают:

арбалетными;
сегментными;
пружинными.

Когда говорят о сегментном устройстве, подразумевается растяжение труб вокруг определенного участка. В основном такая система используется для работы с цилиндрическими изделиями небольшого диаметра и тонкой стенкой. Пружинные конструкции функционируют благодаря установленной пружине. Она может натягиваться, одновременно изменяя форму под большим давлением.

Самыми распространенными приспособлениями считаются станки, оснащенные арбалетной системой. В таком аппарате имеется специальная насадка, диаметр которой может изменяться согласно требуемым условиям. Ключевую роль играет размер цилиндрического изделия. Таким приспособлением выполняется холодная обработка различных стальных деталей круглой формы.

Трубогиб-улитка пользуется большой популярностью при гибке кованых изделий. Устройство помогает согнуть детали и получить маленькие диаметры.

Из каждого вида можно собрать самодельный трубогиб. Главное – понимать схему работы.

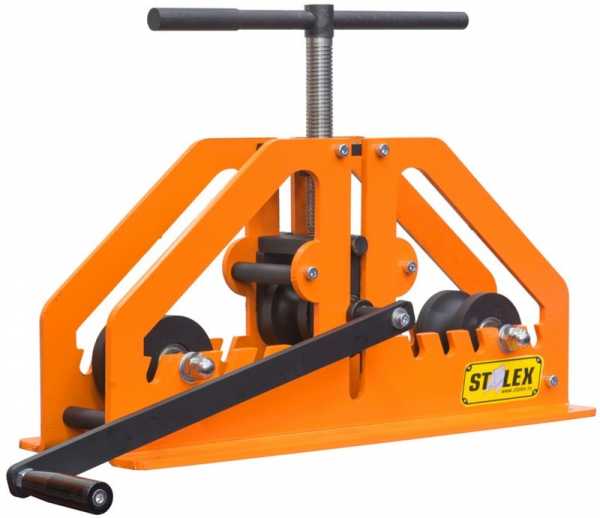

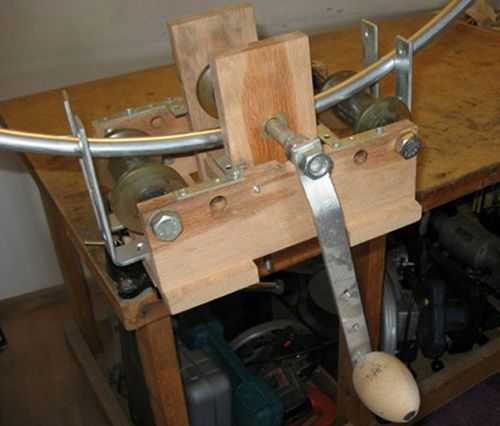

Роликовые системы

Этот модифицированный аппарат может быть оборудован прижимными колесиками, изготовленными из металла или полиуретана. При работе с мягким материалом возможно применение деревянных деталей.

Расстояние между роликами влияет на характеристику системы. При большом промежутке во время сгибания уменьшается давление на деталь. К недостаткам такой конструкции можно отнести образование минимального радиуса, поэтому определенная часть изделия не может быть согнута.

Самодельные ролики заменяются шарикоподшипниками. Причем прижимной элемент нужно обязательно заклинить, чтобы сборочный узел не начал прокручиваться.

Чтобы самодельный трубогиб можно было использовать для придания определенной формы профильной конструкции, его требуется модернизировать. При разработке чертежей необходимо предусмотреть установку боковых роликов в различных позициях. С двух сторон нужно зафиксировать металлические планки. Их основной функцией будет удержание заготовки в перпендикулярном состоянии относительно роликовых осей.

Колесики крепятся специальным винтом. Плавно затягивая роликовую систему, сгибаемая труба проходит через приспособление. После поворота фиксатора на определенный градус выполняется прогон цилиндрического изделия.

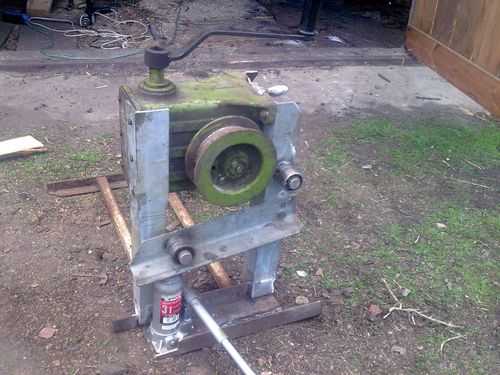

Пример создания такого устройства

Прежде чем начать производственный процесс, необходимо ознакомиться с приведенными ниже фотографиями и чертежами.

Самой важной деталью изделия считается ось. Если быть точнее, речь идет о подгонке и выборе конструкции вала. При необходимости прижимной винт можно заменить домкратом.

Технология изготовления трубогиба своими руками выглядит следующим образом:

Покупаются подшипники. Оптимальным вариантом являются опорные модели, способные самоцентрироваться.
Приобретаются две шестеренки.
Согласно чертежам на токарном станке вытачиваются нужные валы.
Если зубчатые колеса соответствуют конструкции, они сажаются на шпонку.

Стопорная резьба нарезается в ограничителе.
В кольце делаются несколько отверстий.
Для металлической продолговатой детали выполняются специальные пазы.
Аналогичные операции проводятся с узлом, фиксирующим подшипники.
Для удобства монтажа полку швеллера для домкрата разрешается отпилить.
Сваривается основа прибора.
Крепятся ножки с использованием специального аппарата.
Монтируется прижимной валик.
Затягивается контргайка.
На пружину вешается основа. Верхний упор нужно прикрутить болтами. При необходимости вал можно будет легко демонтировать.
Внизу устанавливаются опорные валики.
Для выполнения натяжения цепи изготавливается специальное приспособление. Для этого удобно использовать магнитный уголок.
Фиксируются звездочки.
Монтируются шпонки и натяжитель.
Устанавливается вращательная рукоятка.
Домкрат крепится на площадке двумя приваренными болтами.

Такой самодельный инструмент является незаменимым элементом в быту. Необходимо отметить, что качество сгиба ничем не уступает заводскому приспособлению.

Чтобы изделие приобрело товарный вид и было защищено от коррозии, его нужно покрыть краской или обработать специальным раствором.

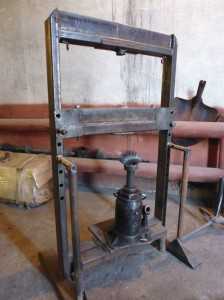

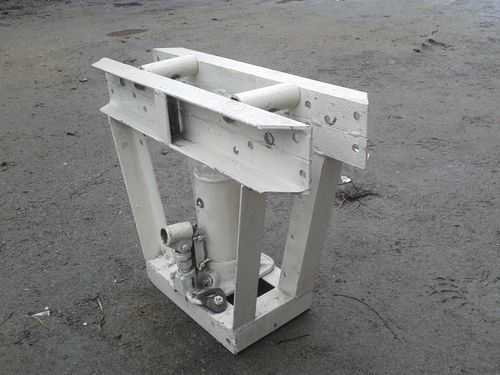

Как из домкрата сделать трубогиб

Изготовить из домкрата трубогиб не просто, но возможно. Силовые способности полученного приспособления огромны. Сначала варится прочный каркас. Для создания многофункционального инструмента можно одновременно использовать гидравлический пресс и трубогиб.

Для изготовления конструкции разрешается применять любой домкрат (5-12 т). Нужно постараться сделать один общий инструмент, чтобы не разбирать его для транспортировки в багажнике автомобиля.

Такие большие нагрузки требуют надежной фиксации гидравлики к станине, чтобы исключить разборку крепления каждый раз после окончания работы.

Подходящий домкрат можно найти на автобазе, которая давно закрылась, или на авторазборке.

Пуансон изготавливается из старого шкива или толстой трубы, согнутой своими руками. Количество таких деталей ничем не ограничивается. Все зависит от диаметра заготовок, которые будут обрабатываться.

С каждого края станины крепится ось, на которую устанавливаются ролики. На них опирается трубная заготовка. Домкрат давит на пуансон, который направлен в центр детали. В результате цилиндрическое изделие начинает плавно изгибаться.

Как работает гидравлический трубогиб

Такая система функционирует по принципу домкрата. Максимальное давление, получаемое на штоке, находится в пределах 8-20 т. Создаваемое усилие напрямую зависит от нескольких параметров:

угла сгиба;
жесткости материала;
диаметра трубы.

В основном угол сгиба находится в пределах 90-220 градусов.

Самыми удобными считаются ручные трубогибы рычажного типа. Максимальный угол, на который они могут согнуть трубу, достигает 180 градусов.

Данное оборудование, относящееся к обжимному типу, позволяет свести к минимуму возможную деформацию обрабатываемого изделия. Аналогичный принцип применяется в электрических системах, когда необходимо согнуть деталь большого диаметра.

изготовление своими руками станка гибки труб

В строительстве и других отраслях промышленности довольно большое распространение получили трубы и металлический профиль. Дли изменения формы рассматриваемого материала применяется специальное оборудование — трубогиб. Гибка профильных труб подразумевает оказание серьезного давления, которое концентрируется в определенной зоне.

Основные конструктивные особенности

Сегодня в продаже можно встретить довольно большое количество различных станков, но всех их объединяет довольно высокая стоимость. Именно поэтому некоторые мастера решают изготовить трубогиб ручной своими руками. Чертеж трубогиба для профильной трубы можно скачать из интернета. Следует учитывать, что схема устройства может существенно отличаться. К конструктивным особенностям отнесем следующие моменты:

Размер конструкции может существенно отличаться. Стоит учитывать, что большое приспособление может применяться для работы с более габаритными заготовками при условии повышения прочности соединений.
Больше всего внимания уделяется типу привода. В большинстве случаев чертежи трубогиба своими руками для профильной трубы предусматривают создание механического привода, но также есть электрическая и гидравлическая конструкция. Механический привод проще сделать, он довольно гибкий, может быстро изменяться под поставленные задачи за счет применения большого рычага. Электропривод характеризуется компактными размерами и высокой эффективностью. Что касается гидравлики, то она характеризуется высокой эффективностью, но при этом система довольно сложна и требует периодического обслуживания.

Конструкция может классифицироваться по принципу действия. К примеру, станок бывает арбалетного типа, или для распределения нагрузки устанавливаются ролики. Трубогиб может работать по принципу проката.

Простой трубогиб своими руками можно изготовить при применении домкрата. Это приспособление предназначено для концентрирования и передачи высокой нагрузки.

Требующиеся элементы

Изготавливают самодельные трубогибы для профильной трубы (чертежи зачастую скачивают с интернета), для применения в домашней мастерской. Это связано с тем, что подобный гибочный станок обладает весьма высокой производительностью, но при этом не подходит для налаживания серийного производства. Чаще всего решают изготовить станок фронтального типа, так как для его изготовления требуются следующие детали и умения:

Три ролика, представленные валами одинакового диаметра. Для того чтобы они могли выдерживать большую нагрузку ролики изготавливают из закаленного металла.
Профиль можно изогнуть исключительно при передаче высокой нагрузки. Для этого применяется привод, основанный на металлической цепи.
Оси вращения предназначены для фиксации роликов. Стоит учитывать, что они должны выдерживать высокую нагрузку.
Профтруба, изготавливаемая из металла, в холодном состоянии жесткая, и часть усилия будет передано именно на оси вращения. Они устанавливаются для роликов, которые будут фиксировать заготовку в требуемом положении.
Металлический профиль, из которого создается корпус. Создаваемая конструкция должна быть зафиксирована во время проведения гибки.
Устройство, которое будет создавать усилие для изменения формы заготовки. Как ранее было отмечено, для изготовления подобной конструкции могут использовать домкрат. В этом случае усилие передается от рукоятки большой длины, так как за счет рычага она существенно возрастает.

Стоит учитывать, что металлопластиковый или деревянный тип роликов используется только в том случае, если станок предназначен для обработки заготовок из мягкого металла. Из-за относительно невысокой прочности роликов под действием высокого давления они могут деформироваться.

Особенности процесса

Процесс изготовления трубогиба достаточно прост, и предусматривает применение сварочного аппарата. Получаемый шов характеризуется высокой надежностью и жесткостью. Особенностью процесса производства можно назвать такие моменты:

Для начала создается надежный каркас из металлического профиля и листов. Соединение отдельных элементов проводится сваркой или болтами.
Работа проводится по ранее подготовленным чертежам. В этом случае можно обеспечить точное расположение всех элементов.
Выполняется установка осей вращения и самих валов. Как правило, два вала расположены выше третьего, а образованное пространство между ними служит для расположения заготовки. Расстояние между валами определяет радиус изгиба профиля.
Для передачи усилия в этом случае применяется цепная передача. Саму цепь можно взять с разбора различных механизмов автомобиля и мотоцикла. Для ее установки потребуется три шестерни соответствующих размеров.
Привести в движение созданный привод можно через специальную рукоятку. Она соединяется с одним из валов.

Все это указывает на то, что создаваемая конструкция характеризуется относительной простотой и небольшими размерами.

Пошаговая инструкция по изготовлению

При соблюдении технологической последовательности изготовить станок своими руками относительно несложно. Основные рекомендации по проведению работы следующие:

Прижимной вал можно изготовить самостоятельно или получить после разбора другой конструкции. Стоит учитывать, что на поверхности должны быть отверстия для размещения фиксирующей шпонки. На вале фиксируются шестерни, кольца и подшипники. Стоит учитывать, что один из них будет подвешиваться на пружинах, два других фиксироваться в неподвижном состоянии.
В кольцах создаются отверстия, которые требуются для изготовления пазов и нарезания резьбы.
Прижимной вал фиксируется на специальной полке. Изготовить ее можно при помощи обычного швеллера.
Создаваемый каркас должен обладать высокой жесткостью. Для этого конструкция упрочняется различными поперечинами. Соединение отдельных элементов рекомендуется проводить сваркой, так как она в большей степени подходит для получения жесткого каркаса.
Следующий шаг заключается в создании подвижной полки, которая служит для фиксации прижимного валика. В качестве фиксирующего элемента при создании витков применяется пружина с большим сечением.

После того как практически вся конструкция создана, выполняется крепление домкрата, через который будет передаваться усилие. Он должен фиксироваться жестко и надежно, так как создаваемое усилие будет довольно высоким.

Некоторые тонкости сбора конструкции:

Прижимной вал фиксируется за счет шпонки для того, чтобы исключить вероятность его проворачивания вокруг своей оси. Кроме этого, он дополнительно прикручивается, за счет чего обеспечивается более надежное крепление.
Довольно сложной является конструкция прижимной полки. Перед установкой вала к ней привариваются гайки, необходимые для крепления пружин.
Для повышения показателя КПД цепь должна находится в натяжении. Ее натягивание проводится при помощи магнитного уголка, который также применяется в качестве держателя.
Фиксация звездочек проводится при помощи шпонок из гровера.
Приводная ручка гибочного станка должна быть с проворачивающейся трубкой.
Установка домкрата, за счет которого будет оказываться воздействие, проводится на специальной подвесной платформе. Для ее создания применяются болтовые соединения и сварочный аппарат.

Механический привод во многом упрощает задачу.

Создание гидравлическая гибочного станка

За счет применения гидравлического привода есть возможность частично автоматизировать производственный процесс. Для того чтобы упростить создаваемую конструкцию применяется домкрат гидравлического типа, который характеризуется относительно небольшими размерами.

Для создания трубогиба с гидравлическим приводом потребуется:

Гидравлический домкрат, предназначенный для работы с нагрузкой не менее 5 тонн.
Ролики.
Металлический швеллер с большим сечением.
Пластины толстого металла.
Башмак.

Принцип действия устройства достаточно прост и под силу умелому мастеру. Для его изготовления нужно провести следующие процедуры:

Создается по чертежам конструкция, которая будет служить в качестве каркаса. Кроме этого, на первой стадии проведения работ изготавливается конструкция для фиксации роликов и башмака.
Изготавливается нижняя платформа, на которой устанавливается домкрат. Для того чтобы при создании давления положение домкрата не изменялось, в качестве основания используется стальная плита большой толщины. Как правило, для крепления домкрата применятся болты, а для его управления устанавливается приводная ручка.
Важно подобрать наиболее подходящие вальцы. При необходимости они изготавливаются своими руками.
Положение башмака зависит от того, с каким именно радиусом загиба нужно получить изделие.
Фиксация роликов и башмака проводится при применении болтов. Для них нужно сделать отверстия в раме.

Такая конструкция будет весьма эффективной и прослужит долго. Стоит учитывать, что гидравлический домкрат требует периодического обслуживания.

Другие рекомендации

Часто при гибочных работах следует выдерживать точное значение радиуса загиба и создаваемого угла. Для более точной работы применяются промышленные станки. Другие рекомендации, касающиеся создания самодельной конструкции:

Для того чтобы существенно расширить область применения станка, можно создать конструкцию, которая будет предусматривать возможность быстрой смены валиков.
При применении шаблона для того, чтобы исключить вероятность соскальзывания заготовки, применяются металлические крючки.
Если гибка предусматривает создание изделие с большим радиусом загиба, то рекомендуется использовать станки с тремя роликами. За счет равномерного распределения нагрузки существенно упрощается процесс гибки.
Для повышения универсальности оборудования опорные ролики можно сделать подвижными. Изменение их положения позволяет проводить регулировку радиуса загиба.

Самодельная конструкция практически не уступает многим промышленным моделям, которые предназначены для применения в быту. При этом их можно изготовить, используя подручные средства, что существенно снижает стоимость конструкции. Для наладки производственной линии с высоким показателем производительности лучше всего приобрести промышленный станок.

obrabotkametalla.info

Гидравлический трубогиб – как жидкость поможет гнуть металл? + видео

Гидравлический трубогиб – необходимая вещь как на производстве, так и в быту. В этой статье мы поговорим об особенностях этого инструмента, рассмотрим, как его можно собрать и при необходимости отремонтировать своими руками и, конечно, уделим внимание правилам эксплуатации.

1 Где используется трубогиб?

Зачем нужен трубогиб, становится понятно из самого названия. С его помощью можно деформировать разные типы труб (круглые, стальные, медные, алюминиевые, профильные изделия и т. д.). При этом место сгиба получится идеальным, без заломов, нарушений диаметра и иных дефектов. Также можно придать нужную форму и металлическим пруткам, а не только пустотелым изделиям. Достичь такого результата без специального инструмента не получится, да и мало кто сможет вручную согнуть толстостенную трубу.

Сгибание толстой трубы трубогибом

Рекомендуем ознакомиться

У этого приспособления невероятно широкая область использования, но особенно он актуален во время ремонта. Прокладывая коммуникации, мы сталкиваемся с необходимостью делать трубопровод. И если пластиковые трубы легко паяются, то сварка металла более сложный процесс, требующий специализированного оборудования и навыков. Да и чем больше швов, тем вероятнее течь. Монтаж системы отопления, кондиционирования, водо- и газопровода не обходится без трубогибов. Также этот инструмент может пригодиться при производстве различных ограждений, мебели, тренажеров, перил и даже каркасных конструкций. Стоит упомянуть и о таких промышленных сферах, как авто- и кораблестроение.

2 Устройство и принцип работы гидравлического трубогиба

Главным отличием таких трубогибов можно назвать гидроцилиндр. Этот элемент выполняет роль силового устройства и значительно облегчает гибку, благодаря чему можно обрабатывать изделия большого диаметра с минимальными усилиями. Еще любой инструмент оснащается и специальными опорными башмаками. Они подбираются согласно диаметру обрабатываемого изделия и часто имеют форму полумесяца. Такая конструкция позволяет более надежно фиксировать трубу и предотвращает ее самопроизвольное выскальзывание.

Гидроцилиндр трубогибочного инструмента

Размеры обрабатываемых изделий определяются мощностью инструмента и параметрами башмака. В основном оборудование предназначено для работы с пустотелыми элементами диаметром от 5 до 15 см, но существуют и мощные трубогибы с электроприводом, способные деформировать изделия диаметром даже более 60 мм.

Гидравлический цилиндр двигается и перемещает опорный башмак с установленной в нем трубой до упора, при этом металлические штифты обездвиживают само изделие, что позволяет получить идеальный гиб по центру. В некоторых случаях на башмаки наносят специальные метки, чтобы было легче определить центр изгиба. Еще существуют модели, в которых обозначают угол. Это помогает оператору определиться с силой выдвижения цилиндра.

3 Каким бывает трубогиб гидравлического типа?

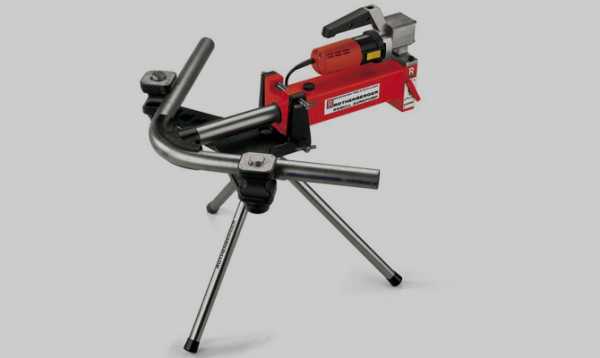

Бывает трубогиб ручной гидравлический и с электроприводом. В первом случае используется одноступенчатая рукоятка для накачивания жидкости, а также всего один клапан, способствующий возврату цилиндра в исходное положение. А оборудование, имеющее электрический насос, оснащено двухступенчатой рукояткой, которая позволяет гидравлическому цилиндру выдвигаться и возвращаться обратно. Конструктивно ручное оборудование довольно простое и сделать его своими руками вполне реально. С помощью такого инструмента можно деформировать трубы большого диаметра. Оно мобильное, так как не нуждается в дополнительном питании от электроэнергии. Также стоит отметить простоту эксплуатации.

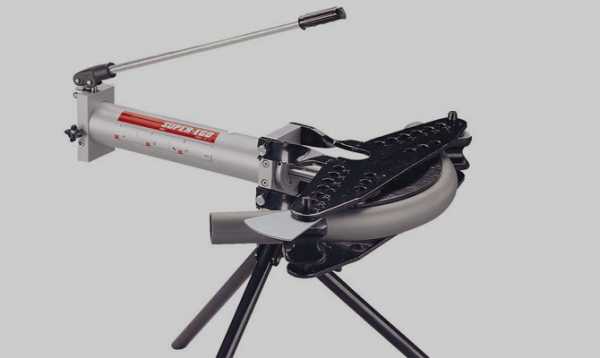

Трубогиб ручной гидравлический

Но большинство моделей оснащены пуансоном, позволяющим сделать гиб не более 90°, поэтому если нужно согнуть трубу на больший угол, то придется приобретать дополнительный рабочий элемент. Также несмотря на всю простоту и легкость использования нужно прикладывать некоторые усилия и качать ручку гидравлического механизма. Такого недостатка не имеет инструмент, оснащенный электроприводом. Но ему придется обеспечить подвод к электросети. Так что полностью мобильным его уже не назовешь. Да и его стоимость несколько выше, чем у более простых механизмов, не имеющих электрический насос.

4 Что нужно помнить владельцу такого инструмента?

Чтобы продлить жизнь инструменту и избежать преждевременного ремонта, следует особое внимание уделить выбору масла. Оно должно отличаться устойчивостью к окислению. Это свойство позволяет использовать жидкость длительный срок без замены. Да и на эксплуатационном сроке оборудование сказывается самым благоприятным образом. Жидкость не должна быть слишком густой, так как в противном случае она не пройдет через очистительную систему тонкой очистки.

А вот термическая стабильность гарантирует чистоту продукта, даже если температура во время работы пониженная либо повышенная. Избежать ремонта позволит применение однородной высококачественной смазки без осадка. Также масло обязано обладать гидролитической стабильностью. Другими словами, попавшая в систему вода не должна каким-либо образом отражаться на работоспособности инструмента и тем более стать причиной окисления либо коррозии.

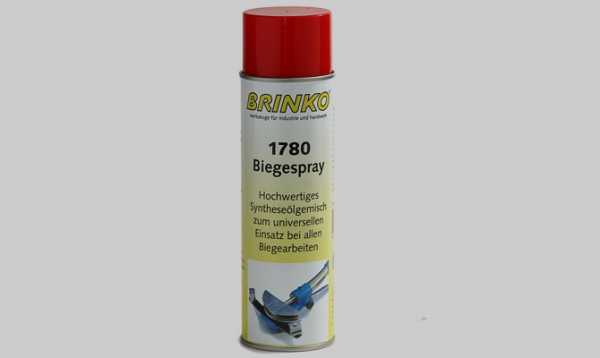

Высококачественная смазка

Однако если все-таки понадобился ремонт, то вполне возможно сделать его и своими руками. Например, одной из наиболее распространенных неисправностей можно назвать попадание воздуха в гидравлическую систему. В этом случае рукоятка инструмента будет пружинить и значительно снизится развиваемое усилие. Чтобы удалить воздух своими руками, следует максимально завинтить винт и вынуть ось, посредством которой соединяется ручка и плунжер. Далее вынимаем плунжер и заливаем масло в отверстие втулки. Возвращаем все детали на место и прокачиваем ручку около 10 раз.

Если шток гидравлического цилиндра не перемещается во время эксплуатации, то скорей всего неисправен всасывающий обратный клапан. Завинтите винт и поднимите рукоятку в верхнее положение до максимума, затем резко ударьте по ней, чтобы она опустилась. При необходимости повторите процедуру несколько раз.

Также могут возникнуть проблемы и с электроприводом. Однако в этом случае без соответствующего опыта лучше ремонт своими руками не делать, а обратиться к специалистам. Еще возможны неисправности в результате механического повреждения оборудования, естественного износа внутренних деталей и резинок. При необходимости следует заменить вышедшие из строя элементы новыми.

5 Делаем себе личный трубогиб

Сейчас рассмотрим подробную инструкцию, как собрать такой инструмент своими руками, ведь нет необходимости покупать профессиональное оборудование для бытовых целей. Нам понадобится автомобильный гидравлический домкрат, башмак, швеллер, стальные пластинки и пара роликов. Замеряем высоту домкрата и согласно ей свариваем прямоугольную конструкцию из швеллера. Устанавливаем последнюю на основании и с помощью пластин надежно фиксируем.

Сборка трубогиба своими руками

В этом случае домкрат выполняет роль толкателя. Наиболее проблематично правильно подобрать ролики, ведь они должны максимально плотно прилегать к полому изделию, чтобы изгиб получился качественным. Так что лучше сделать этот узел съемным и подготовить ролики различного диаметра. Это позволит расширить спектр обрабатываемых элементов. Этот трубогиб можно использовать для ремонта автомобилей и во время проведения сантехнических работ. Да и сделать его своими руками сможет практически каждый. А вот трубогиб электрогидравлический имеет более сложную конструкцию, да и нет особой необходимости собирать его для домашнего использования.

tutmet.ru

Самодельный трубогиб своими руками: фото, видео, чертежи

Металлические трубы на дачном участке – основа большинства построек. Каркас для теплицы или парника, ограждения и загоны для птиц, основания беседок и навесов – все это изготавливается из круглых или профильных изделий металлопроката.

Каркас для трубогиба

Не секрет, что арочная форма тех же теплиц или навеса над крыльцом снижает дождевую и снеговую нагрузку, а поэтому является очень выгодной. Но чтобы ее сформировать, необходимо изогнуть трубу.

Изгиб трубы: ограничения

Операции подвергаются все виды трубопровода: стальные, алюминиевые, металлопластиковые и медные. И не только при строительстве каркаса, но и формирование водопроводных и канализационных систем. Дело в том, что любая механическая стыковка труб является слабым местом системы, и чем их меньше, тем лучше.

Трубы разной толщины и диаметра, конечно, изгибаются по-разному. Определяющим критерием здесь является минимальный радиус изгиба. Это величина справочная и ее всегда можно найти.

При несоблюдении этого ограничения страдает качество изделия: возникшее напряжение на поверхности разрушает трубопровод ничуть не хуже коррозии.

Трубогибы: варианты и изготовление

Для придания трубам изогнутой формы используется специальное приспособление – трубогиб. Устройство такое можно найти и в магазине, но в абсолютном большинстве случаев домашние мастера сооружают его своими руками.

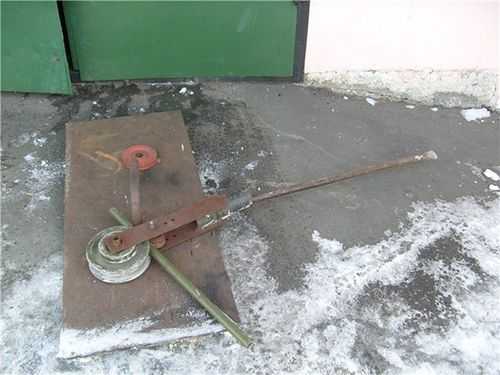

Деревянный шаблон

Вполне эффективен для работы с изделиями небольшого диаметра.

Из досок выпиливается шаблон с нужным радиусом. Толщина доски чуть больше размера трубопровода. Чтобы он не соскальзывал с края, доски выпиливают под углом.
Шаблон закрепляется на каком-либо основании – деревянный стол, верстак.
С одной стороны шаблона фиксируется деревянный же упор на таком расстоянии, чтобы между шаблоном и упором помещалась труба. Самодельный трубогиб готов.

Трубу вставляют в зазор, как показано на фото, и осторожно сгибают по шаблону.

Более универсальным вариантом приспособления являются закрепленные на куске фанеры металлические крючки: их можно переставлять, создавая шаблон с заданным радиусом.

Бетонный универсальный трубогиб

Здесь в качестве основания используется бетонная плита. Чертеж делать нужды нет.

На ее поверхности размечается сетка – 40*40 или 50*50 мм. В точках пересечения высверливаются отверстия под арматуру.
В отверстия вбиваются металлические штыри.
Труба вводится между штырями и изгибаются в нужную сторону. Радиус подбирается за счет перемещения по диагонали. Своими руками это приспособление можно сделать за несколько часов.

На таком трубогибе работают с изделиями до 25 мм диаметром.

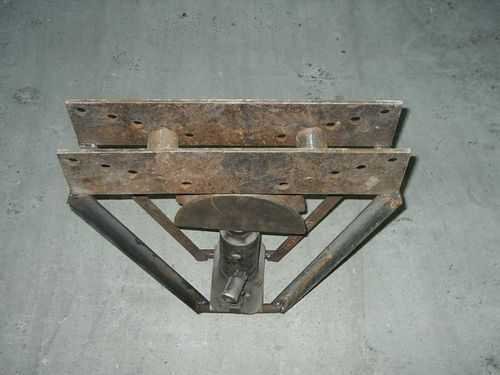

Вариант с домкратом

В качестве основного рабочего узла используется домкрат.

На вертикальной поверхности закрепляются ребра – металлические штыри.
Под ними и точно по центру на какое-то жесткое основание монтируется домкрат.
Отрезок трубопровода фиксируется над домкратом и под штырями. Шток домкрата поднимается и труба изгибается.

Поскольку домкрат развивает немалое усилие, то на этом самодельном устройстве можно работать с изделиями крупных размеров. На фото демонстрируется образец.

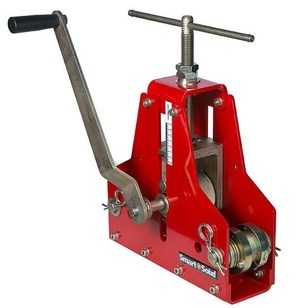

Роликовый трубогиб

Изготовить его своими руками несколько сложнее, но и точность изгиба у него намного выше. Для выполнения понадобится опыт работы со сварочным аппаратом. Рекомендуется сделать чертеж, так как тут важно соблюсти размеры.

Устройство работает по принципу прокатного стана: отрезок помещается на двигающие ролики, а третий ролик – формующий, оказывая давление, постепенно выгибает трубопровод на нужную величину.

Основой самодельного трубогиба является швеллер достаточной ширины. На него закрепляют П-образную раму. В верхней ее части высверливают отверстия под муфту струбцины.
Сверху на одинаковом расстоянии от края приваривают два вращающихся ролика, они соединяются цепной передачей.
В муфту струбцины закрепляют металлическую шпильку, на ее конце монтируют третий валик. С другой стороны шпильки приваривают рукоятку.

Отрезок помещается в промежуток между роликами, и при вращении рукояти струбцина прижимает изделие к третьему ролику. Труба перемещается на подающих роликах и изгибается нужным образом. Такую операцию повторяют несколько раз, так как первичное усилие невелико. Радиус изгиба ограничен 90 градусами.

Гидравлический трубогиб

Схема устройства такая же, как у роликового, так что чертеж можно использовать тот же самый, но в движение аппарат приводит не ручной привод, а электрический. Устройство намного эффективнее, но и несколько дороже в изготовлении.

На основание фиксируется подающий вал. На одном его конце закрепляется шкив для ременной передачи электромотора, на другом – ведущая звездочка цепной передачи.
Устанавливается второй вал, на его торце монтируется ведомая звездочка.
Деформирующий ролик закрепляется как в верхней, так и в нижней части аппарата. Нижнее размещение предпочтительнее, но тогда потребуется сделать отверстия для хода штока.
Гидравлический шток закрепляется на струбцине.

На видео монтаж устройства с гидравлическим штоком рассмотрен более подробно.

trubygid.ru

Как сделать самодельный гидравлический трубогиб – этапы изготовления. Жми!

В этой статье мы расскажем о процессе создания гидравлического трубогиба своими руками при помощи домашних инструментов.

Ведь в процессе выполнения любых ремонтных и строительных работ может возникнуть потребность выгнуть круглую или профильную металлическую трубу. Решить эту проблему можно двумя способами:

Купить инструмент в строительном маркете. Такой вариант подходит при частой нужде в изгибе труб, потому что цена станка очень внушительная.
Изготовить трубогиб своими руками. Такой вариант подходит в случае редкой надобности в изгибе.

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Устройство гидравлического трубогиба

Гидравлический трубогиб состоит из:

Типичный самодельный трубогиб на роликах

двух упоров для труб;
гидроцилиндра с нижними, а также верхними планками;
устройства для перекачки масла в цилиндр;
рукоятки и винта выпускного клапана.

Гидравлический цилиндр является основной частью и выполняет силовой функционал, по своему действию он весьма схож с автомобильным домкратом.

Для заливания масла, а также контроля его уровня, в верхней части гидравлического цилиндра есть специальное отверстие. К корпусу задней части цилиндра присоединяется по резьбе планка, а также прижимается при помощи фиксирующей гайки. Верхняя планка цилиндра крепится замком и двумя винтами.

Чертеж гидравлического трубогиба

При помощи очень мощной пружины выполняется обратный механизм выдвижного устройства, который, в свою очередь, выполняет работу по изгибу.

Нижняя планка изготовлена по типу сварной конструкции. А для установки внизу цилиндра болта с резьбой расположены специальные упоры. Таким образом, упор любого трубогиба является своего рода цапфой, а планки, на которых располагаются сами упоры, находятся в его нижней части. Все детали самодельного устройства должны быть выполнены из прочной стали и произведены методом литья.

Обратите внимание: ремонт трубогиба — весьма сложная задача из-за сложности его конструкции и поэтому крайне рекомендуется ремонтировать их в специализированных мастерских. Именно там произведут корректные регулировки, а также подберут добротные детали.

Однако некоторые нюансы по техобслуживанию трубогибов можно сделать и самому, а именно:

своевременно чистить от грязи и пыли все детали устройства, которые трутся в процессе своего функционирования;
нужно периодически проверять уровень масла в цилиндре и при необходимости его доливать.

Самодельное изготовление

Прежде чем начать вам необходимо определиться с радиусом будущего изделия, которое будет изогнуто. Исходя из многочисленных отзывов, для начала следует отрезать кусок металлической трубы, например, болгаркой. Далее, необходима сварка в виде швабры для оставшегося куска трубы.

Принцип данного действия весьма прост: необходимо расположить металлическую трубу в короткой части устройства, после чего прижать ее сверху и пользуясь рычагом, который является длинной частью приспособления, выгнуть трубу. Однако стоит учитывать, что процесс монтажа может быть значительно затруднен, при условии превышения диаметра трубы значения 25 мм.

Это интересно: Универсальный ручной трубогиб своими руками: рекомендации по изготовлению и фото

Создать такое устройство вполне реально даже в домашних условиях, для это необходимо следующее:

Два ролика.
Упор.
Лебедка.
Сварка.

Прежде всего необходимо произвести сварочные работы нижнего упора, схожее на перевёрнутую букву «Т». После этого Вам нужны будут два ролика, причем их диаметры должны полностью соответствовать диаметру самой отрезанной трубы.

Далее, используя горизонтальную часть цилиндра, закрепляются лебедка, а также ролик. Таким образом, они должны быть объединены цепью, а на вертикальной части цилиндра, которая находится чуть повыше, крепится оставшийся ролик. Получается, что труба расположена так, что один из ее концов зажат между двумя роликами, а противоположный лежит на лебедке.

В процессе изгиба трубы происходит сдвиг лебедки. У этой конструкции есть свой изъян: для работы на данном станке должны принимать участие несколько человек, потому что один из них должен двигать лебедку, а второй тянуть саму металлическую трубу.

Обратите внимание: в процессе изготовления трубогиба соблюдайте технику безопасности с использованием индивидуальных средств защиты (специальные очки, рукавицы и т.д.)

Способы изгиба труб в домашних условиях

Существует 2 способа изгиба труб:

1. Горячий метод.
2. Холодный метод.

Горячий метод

Наглядная схема изгиба труб

Очень важно, чтобы отверстия в изделии были накрыты специальными клиньями, в 1,5 раза превышающие собственный диаметр изделия. На концах клиньев нужны дырки для выхода рабочих газов, которые можно просверлить обычной дрелью.

Это интересно: Трубогиб своими руками: разновидности и технология изготовления

Холодный метод

Данный вариант подходит только в зимнее время года и эффективен лишь при отрицательной температуре воздуха. С одного конца цилиндр необходимо закрыть, а с другого — наполнить водой. После чего конструкцию оставляют на морозе к моменту окончательного замерзания находящейся в нем жидкости. После этих действий можно намного меньше применять усилий для изгиба металлической трубы.

Если все же изготовление приспособления для изгиба труб в домашних условиях вызывает у вас трудности, то попробуйте взять его напрокат, в крайнем случае, приобрести ручной трубогиб в магазине.

Как сделать гидравлический трубогиб своими руками, смотрите в видео:
