Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Гидроаккумулятором называется такое устройство, благодаря которому исключается необходимость включения водяного насоса при открытии крана в доме. Гидроаккумулятор еще называют ресивером, который представляет собой емкость для заполнения водой. Емкость заполняется водой, которая израсходуется первоначально при открытии крана в доме. Монтаж гидроаккумулятора в системе водоснабжения не представляет никаких трудностей, однако для этого имеется некоторое количество различных схем, позволяющие выполнить правильное подключение.

Гидроаккумулятор и его особенности

Гидроаккумуляторы представляют собой емкость с металлическим корпусом, а внутри имеется резиновая груша. Эта груша играет роль мембраны, что позволяет заполнять ресивер до определенного давления. Насос осуществляет закачивание воды в ресивер до определенного давления. Как только значение давления достигает определенного уровня, подается сигнал насосу на отключение электродвигателя. В дальнейшем расход воды осуществляется из ресивера, и как только давление снижается до минимального значения, то происходит подача сигнала электродвигателю на включение и закачивание воды.

В емкости резиновая мембрана фиксируется при помощи фланца. Фланец оснащается впускным патрубком, а во внутренней конструкции гидроаккумулятора помимо резиновой груши, имеется еще воздух. Этот воздух находится между внутренней стенкой стального баллона и наружной поверхностью груши. При закачивании в емкость воды, происходит расширение резиновой оболочки, и при этом сжимается воздух. Этот воздух служит защитой для резиновой груши, а также для стального бачка:

Он противодействует дальнейшему расширению резиновой оболочки, оберегая ее от разрыва.
Исключает соприкосновение воды с внутренними стенками бака, тем самым, исключая возникновение коррозии. Это позволяет в несколько раз продлить срок службы стального бачка.

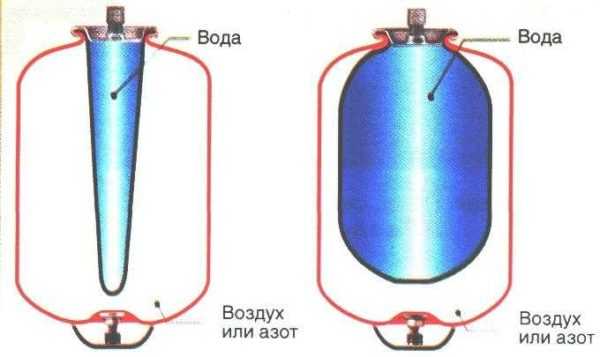

За счет сжатого воздуха в конструкции гидроаккумулятора обеспечивается необходимое давление.

Из чего состоит гидроаккумулятор

Конструкция гидроаккумулятора проста, но в то же время представляет собой сложный механизм, позволяющий исключить необходимость включения насоса каждый раз, когда открывается кран в доме для того, чтобы набрать кружку воды.

Гидроаккумуляторы имеют различные объемы, поэтому в зависимости от емкости ресивера, они позволяют исключить включение насоса при открытии крана для наполнения кружки или же ведра водой.

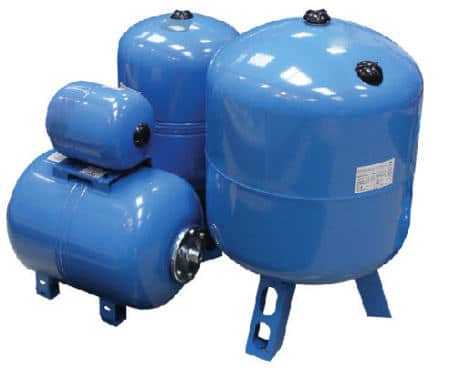

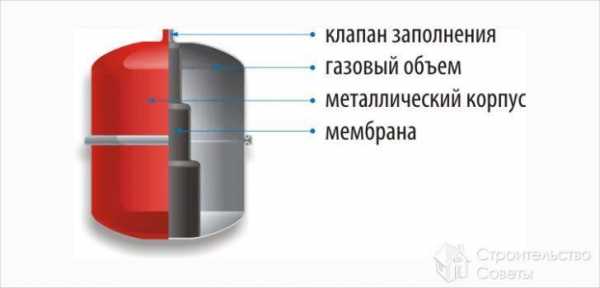

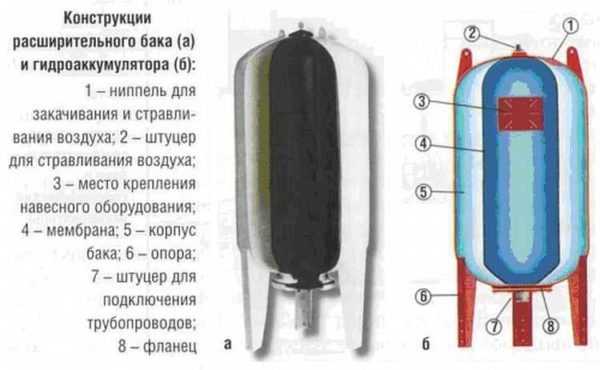

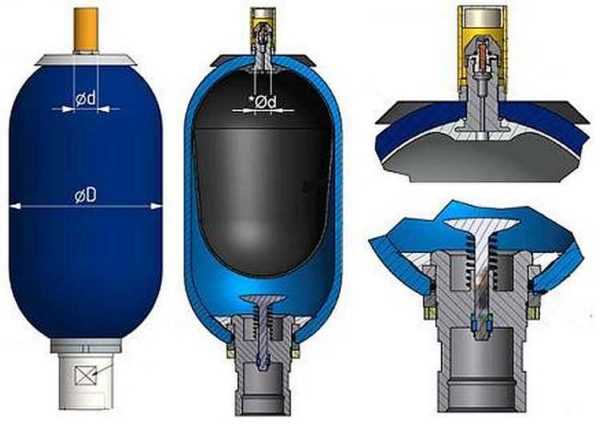

Конструктивно гидроаккумулятор можно разделить на следующие составные части:

Корпус. Это стальное основание, которое напоминает расширительный бак. Этот бак рассчитан на рабочее давление в пределах от 1,5 до 6 атмосфер. Однако значение давления может быть увеличено до 10 атмосфер, но только при условии кратковременного воздействия. В противном случае бак может не выдержать, и произойдет его взрыв.

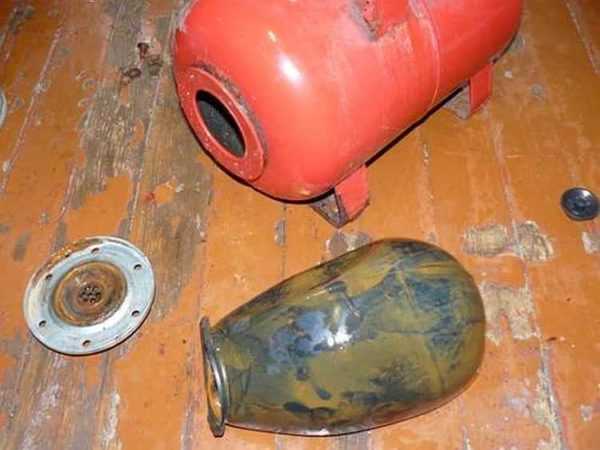

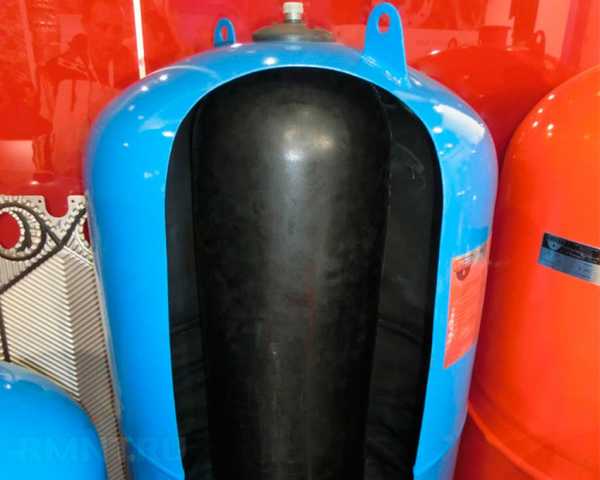

Резиновый резервуар или «груша». Это эластичная мембрана, которая фиксируется к входной части бака, и располагается непосредственно во внутренней части ресивера. Вода поступает внутрь груши через впускной фланец с клапаном. Этот фланец закреплен к горловине емкости гидроаккумулятора.

Ниппель. Располагается с противоположной стороны нахождения впускного клапана. Основное предназначение ниппеля заключается в том, что он служит для закачивания воздуха в конструкцию корпуса ресивера.

Для удобства использования бака к его металлическому основанию привариваются ножки. Кроме того, для удобства использования гидроаккумулятора рядом с ним располагается электродвигатель с насосом. Чтобы сократить расхода на соединении насоса с баком, электродвигатель располагается преимущественно на верхней части гидроаккумулятора. Для этого к баку приваривается опорный кронштейн в верхней части.

Это интересно! В зависимости от емкости ресивера, кронштейн для закрепления насоса может располагаться в верхней части, что свойственно для устройств большой емкости, или в нижней части – для изделий малого объема.

Гидроаккумуляторы также бывают вертикальными и горизонтальными. Если горизонтальный предназначен непосредственно для установки совместно с насосом, то вертикальный служит для установки его отдельно.

Где применяются гидроаккумуляторы

В зависимости от места эксплуатации, гидроаккумуляторы также можно подразделить на следующие виды:

Изделия, эксплуатируемые преимущественно в системе холодного водоснабжения.
Устройства, предназначающиеся для эксплуатации в системе горячего водоснабжения.
Расширительные бачки в системах отопления.

Ресивер в системе холодного водоснабжения применяется исключительно для накапливания жидкости и подачи ее в дом. Такое применение позволяет избежать гидроударов в сети, а также исключать лишнее включение агрегата. Применение ресивера не только продлевает срок службы электрического двигателя, который соединен с насосом, но еще и экономить электроэнергию. Ведь при каждом запуске электродвигателя потребляется большой ток. Если двигатель будет включаться каждый раз, как только открывается кран в доме, то в месяц набежит приличная сумма денег за электроэнергию.

Гидроаккумуляторы, которые предназначаются для снабжения горячей водой, имеют идентичную конструкцию с обычными устройствами, за исключением одного отличия. Это отличие заключается в том, что резиновая мембрана предназначена для выдерживания высоких температур.

Это интересно! Если в доме установлен электрический бойлер, то устанавливать отдельно насос с гидроаккумулятором для горячего водоснабжения нет необходимости. Гидроаккумуляторы для снабжения горячей водой устанавливаются в квартирах, где осуществляется централизованная подача горячей воды.

Расширительный бачок в системе отопления служит для того, чтобы в случае расширения воды компенсировать ее объем. В качестве расширительного бака зачастую используют стальную емкость открытого типа, которая на четверть заполняется водой.

Как работает гидроаккумулятор

Перед тем, как подключить гидроаккумулятор к водопроводу, нужно разобраться с принципом его функционирования. Принцип работы заключается в выполнении следующих задач:

Посредством водопровода происходит заполнение ресивера водой, а точнее, резиновой мембраны. Подача воды может осуществляться не только с водопровода, но еще и со скважины или колодца.

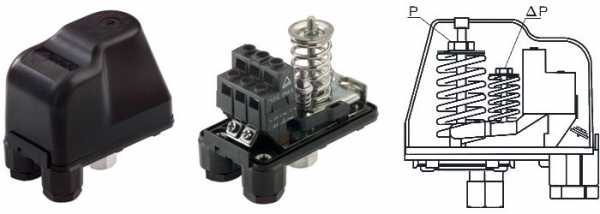

Регулирующее реле, которое отвечает за нижний и верхний пороги давления, отключает подачу питания на электродвигатель с насосом, как только заданный параметр достигает определенного значения. Давление в ресивере может задаваться самостоятельно, но нежелательно, чтобы этот параметр превышал 6 атмосфер.

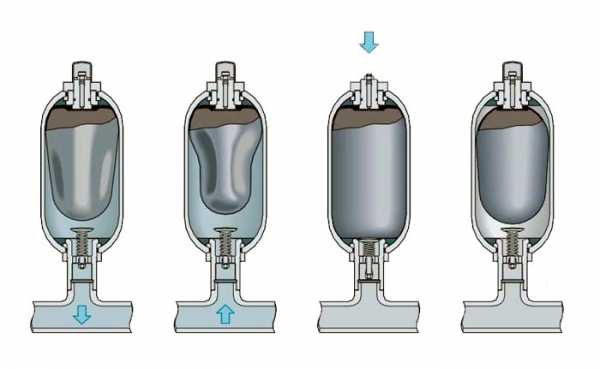

Как только резиновый резервуар заполняется до определенного давления, отключается насос. При открытии крана в доме происходит расход воды из ресивера. Чем большая емкость воды израсходуется, тем быстрее произойдет понижение давления до нижнего предела.

Как только давление в резервуаре опустится до нижнего значения, то сработает реле, которое подаст сигнал электродвигателю на включение насоса. Осуществляется закачивание воды до верхнего порога давления, после чего снова двигатель отключается.

Если возникает потребность в использовании большого объема воды, например, если человек наполняет ванну или принимает душ, то насос будет работать постоянно, пока кран не будет закрыт. Чем меньше бак, тем чаще будет срабатывать электродвигатель на наполнение ресивера. При выборе ресивера стоит учитывать, что каждая деталь имеет свои ресурсы. Чем больше объем ресивера, тем будет меньше износ насоса, фланца с клапаном и электродвигателя. Если же объем ресивера будет незначительным, а водой приходится пользоваться очень часто, то срок службы рабочих элементов будет зависеть напрямую от того, как часто будет возникать потребность в воде.

Это интересно! Дополнительная фиксация к полу гидроаккумулятора не нужна, так как на устройство не воздействуют внешние нагрузки. Чтобы обеспечить устойчивость ресивера, достаточно его установить на собственные ножки. В зависимости от конструкции изделия, ножек у изделия может быть 3 или 4.

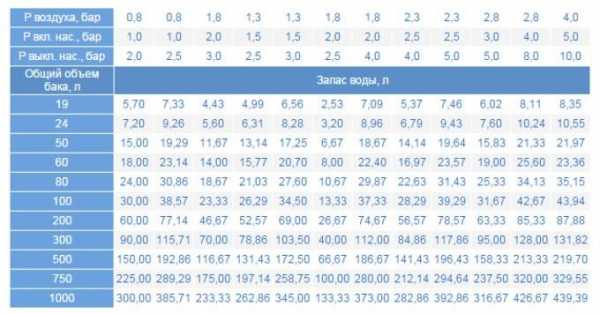

Особенности выбора емкости ресивера

Выбирать емкость бака следует произвольно, учитывая некоторые особенности. Большая емкость бака имеет множество преимуществ, но не стоит забывать и о стоимости. Ведь чем больше емкость резервуара, тем дороже его стоимость. Но даже если финансовые средства позволяют человеку приобрести бак емкостью 500 литров, то не всегда следует это делать.

При покупке нужно учитывать такой параметр, как размеры изделия. Обычно гидроаккумуляторы устанавливаются в колодцах или приямках. Если размер приямка незначительный, то установить большой бак не получится. Его можно установить в доме, но стоит ли жертвовать свободным местом, решать исключительно покупателю.

Это интересно! Гидроаккумуляторы емкостью более 50 литров приобретают преимущественно для установки в подвалах многоэтажных домов. Для частного сектора обычно вполне хватает устройства, емкость которого составляет до 25 литров.

При выборе ресивера достаточно сообщить продавцу оборудования такую информацию, как тип жилья (квартира или дом), количество жильцов и наличие приусадебной площади. Ведь зачастую кроме расходов воды на бытовые нужды, она потребляется также и для полива. Чем больше площадь приусадебного участка, тем больший объем ресивера лучше приобретать. Обычно если нужно поливать приусадебный участок, то следует устанавливать гидроаккумулятор емкостью не менее 50 литров.

Это интересно! Даже если вы ошиблись с выбором гидроаккумулятора, то его не следует менять на другой (большей емкости), тем более что его уже не примут при его эксплуатации. Всегда можно установить дополнительный резервуар, которые будут заполняться водой параллельно.

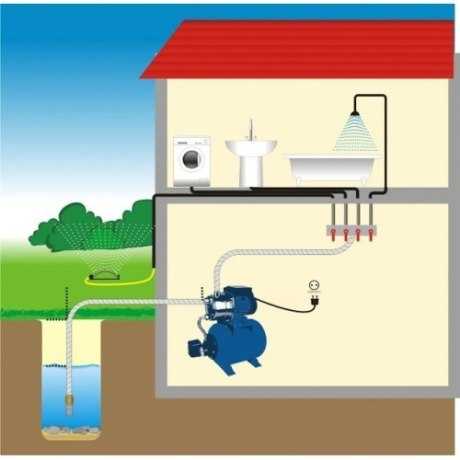

Как подключить гидроаккумулятор для системы водоснабжения

Имеются разные схемы подключения гидроаккумулятора к насосу и системе водоснабжения, поэтому для начала нужно определиться, где будет располагаться насос: в колодце или это будет погружное изделие в скважине.

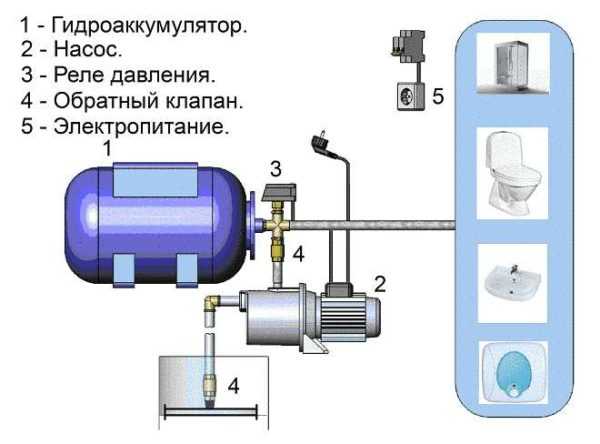

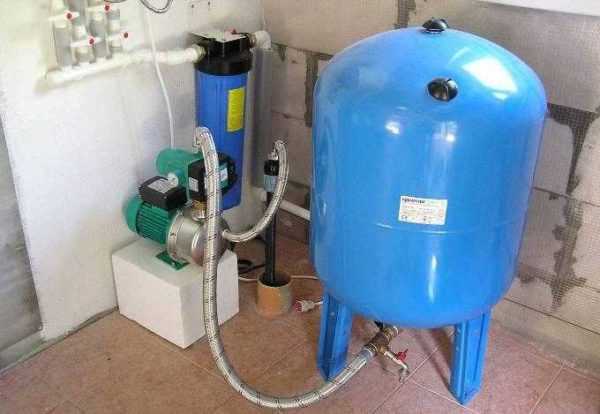

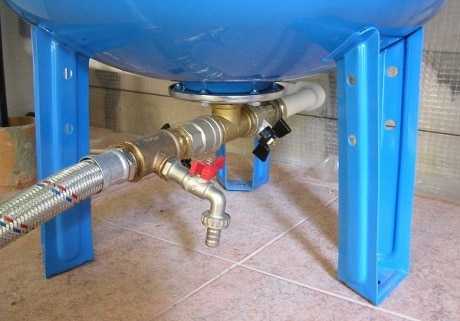

Схема подключения с применением поверхностного насоса

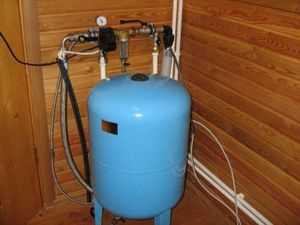

Перед тем, как подключать гидроаккумулятор, нужно выполнить проверку давления воздуха в емкости. Значение давления должно быть меньшим показаний насоса при его включении, которое выставляется на реле, на параметр до 1 бара. Для подсоединения гидробака к насосу потребуется приобрести следующие детали:

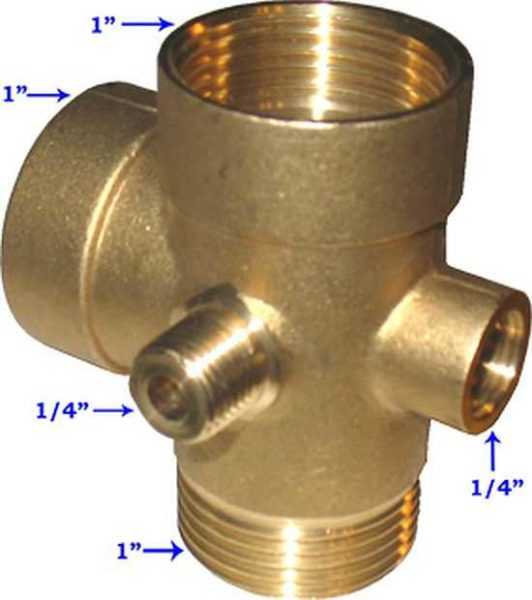

Штуцер с 5 выходами.

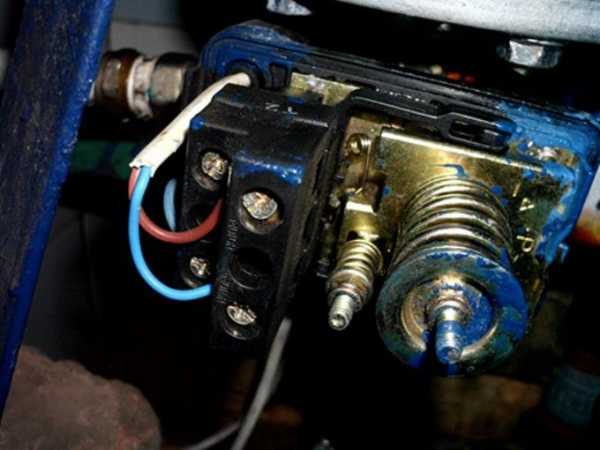

Реле давления.
Манометр.
Герметик.
Пакля.

Это интересно! Для обеспечения надежного соединения рекомендуется использовать паклю с герметиком. Использование ФУМ-ленты снижает надежность соединения, поэтому рекомендуется отдать предпочтение именно первым двум вариантам вместе.

При подключении водопровода с гидроаккумулятором особое внимание нужно обратить на штуцер с 5 выходами. Посредством данной детали осуществляется подсоединение таковых изделий, как насос, реле и манометр. Оставшийся выход предназначен для подключения водопровода.

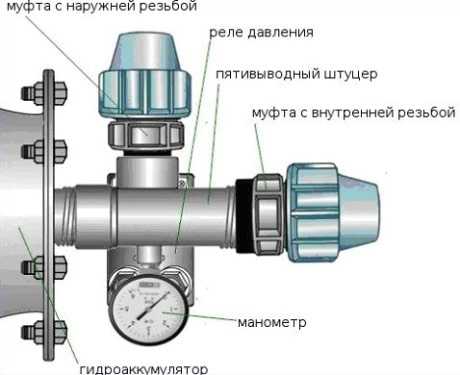

На начальной стадии сбора схемы нужно штуцер подключить к емкости с использованием жесткого шланга. После этого монтируется регулируемое напор воды реле, а также манометр для определения значения давления. Внимание нужно обратить на реле, которое отвечает за верхний и нижний порог давления. Это механическое реле, которое снаружи закрыто пластиковой крышкой. Под крышкой находится 4 контакта, которые называются «сеть» и «насос». Благодаря этим надписям перепутать подключение сети и насоса попросту невозможно. Однако если вы не уверены в правильности своих действий, нужно обратиться к электрику.

На завершающем этапе осуществляется подсоединение насоса, после чего проводится испытание на предмет наличия течи из-под соединений. При монтаже соединений обязательно избегайте присутствия влаги. Чтобы герметик не терял свои свойства, его следует наносить исключительно на сухие соединения, в противном случае, лучше отдать предпочтение ФУМ-ленте. Схематически схема подключения гидроаккумулятора выглядит следующим образом:

Схема подключения с погружным насосом

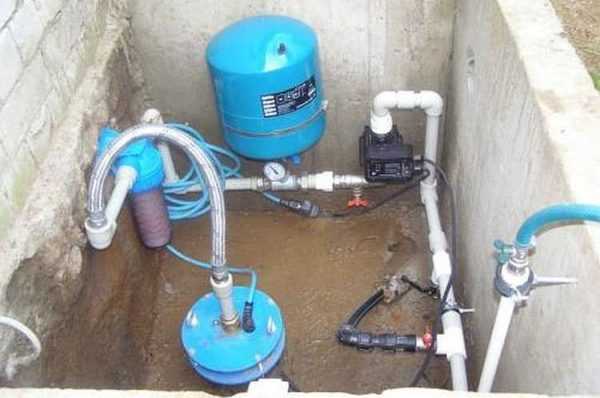

Из названия понятно, что схема с погружным насосом будет существенно отличаться от особенностей подключения гидроаккумулятора при установке изделия в колодце. Погружной насос устанавливается в водной среде. Это может быть скважина или колодец, из которой подача воды происходит напрямую к гидроаккумулятору. В такой системе не обойтись без применения обратного клапана.

Это интересно! Обратный клапан позволит исключить возврат воды из резиновой мембраны обратно в скважину. Обратный клапан представляет собой деталь, которая позволяет пропускать воду только в одном направлении.

Монтаж обратного клапана осуществляется на выходе из насоса. К выходу обратного клапана монтируется труба, которая соединяется с гидроаккумулятором. Здесь же монтируется штуцер с пятью выводами, к которым подключаются дополнительные элементы. От ресивера осуществляется прокладка трубы в дом, по которой будет поступать вода. При монтаже насоса, установленного в скважине, следует учитывать, что агрегат не должен доставать до дна колодца примерно на 30 см. Кроме того, при выборе скважинного насоса следует выбирать хорошего качества изделие, чтобы не понадобилось ежегодно осуществлять ремонт или замену.

Это интересно! Если позволяет размер колодца, то при подключении гидроаккумулятора к системе водоснабжения через погружной насос, рекомендуется использовать ресиверы емкостью не менее 33 литров. Преимуществом погружных насосов является возможность использования воды без учета ее стоимости.

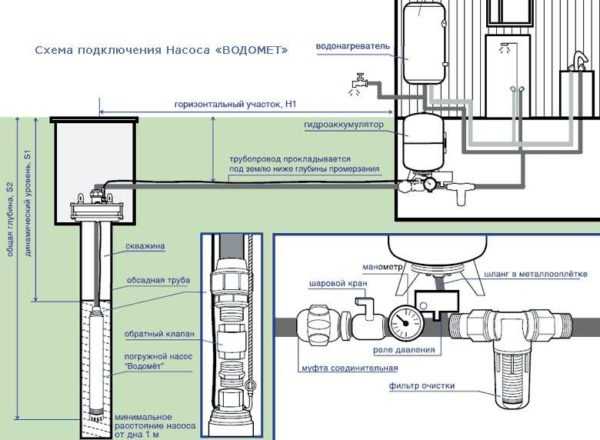

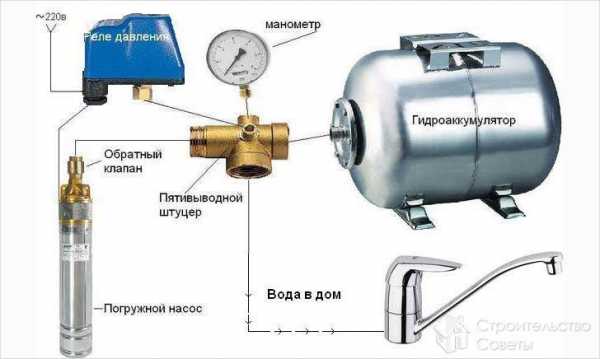

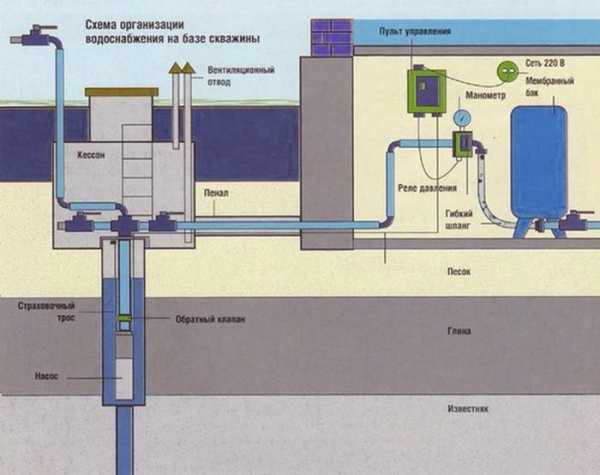

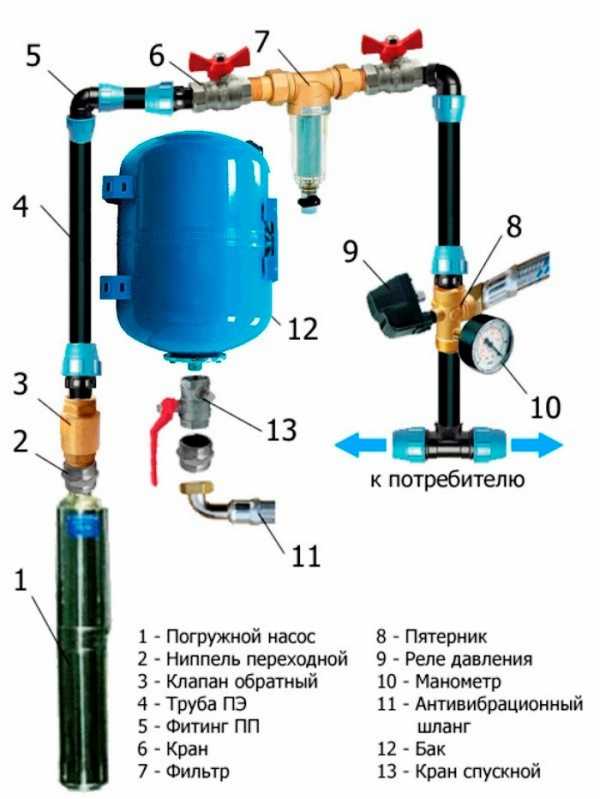

Схематически схема обвязки для скважины имеет следующий вид:

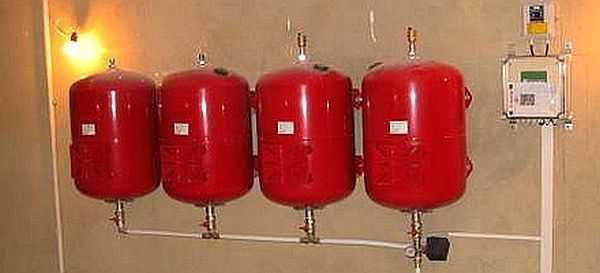

Схема подключения нескольких гидробаков

Частыми возникают случаи, когда владельцы приходят к выводу о том, что одного гидроаккумулятора не достаточно. В таком случае нет необходимости осуществлять замену имеющегося гидробака, так как можно прибегнуть к установке двух гидроаккумуляторов. Монтаж последующего или последующих гидробаков осуществляется параллельно установленному.

Перенастраивать уже имеющуюся систему нет необходимости, а реле будет контролировать давление в баке, на котором оно установлено. Такая система имеет свои преимущества, одним из которых является большая степень жизнеспособности. При повреждении одного из гидробаков, будет продолжать осуществляться функционирование системы благодаря оставшимся устройствам.

Кроме того, если вы купили один бак на 50 литров, которого оказалось недостаточно, то гораздо проще приобрести еще один резервуар аналогичной емкости, нежели его менять на 100-литровый бачок. Стоимость 100-литрового бака будет выше, нежели приобретать два резервуара по 50 литров. Расположить два 50-литровых бачка на много проще, нежели устанавливать один, который имеет диаметр в два раза больше.

Как правильно настроить систему водоснабжения с применением двух и более ресиверов? Принцип аналогичный тем вариантам, которые были представлены выше, только на вход первого потребуется прикрутить тройник. К свободному выходу из тройника подключается вход от насоса, а к оставшемуся вторую емкость. После подключения соединения можно осуществлять тестирование схемы.

Схема подключения на насосной станции

Немаловажным остается рассмотрения вопроса, как подключить гидробак на насосной станции? На насосных станциях установлено определенное количество насосов, которые функционируют в зависимости от расхода воды. Чем больше потребителей открывают краны, тем больше насосов включается в работу. Чтобы исключить постоянное включение насосов при расходе воды, на насосных станциях применяют гидроаккумуляторы. С их помощью можно продлить срок службы агрегатов, а также компенсировать скачки давления, которые возникают в системе.

Еще одним немаловажным преимуществом использования гидробаков на повысительной насосной станции является то, что для потребителя осуществляется бесперебойная подача воды даже при отключении электроэнергии. Как только отключается электроэнергия, то насосы функционировать не будут, поэтому вода не будет подаваться к потребителям. Запас воды в ресивере позволяет снабдить потребителей необходимым количеством воды до момента появления электричества.

Это интересно! Запас воды при отключении электричества напрямую зависит от таких параметров, как емкость ресивера на насосной станции, а также количество потребителей.

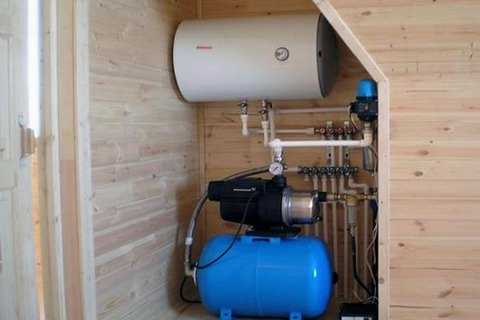

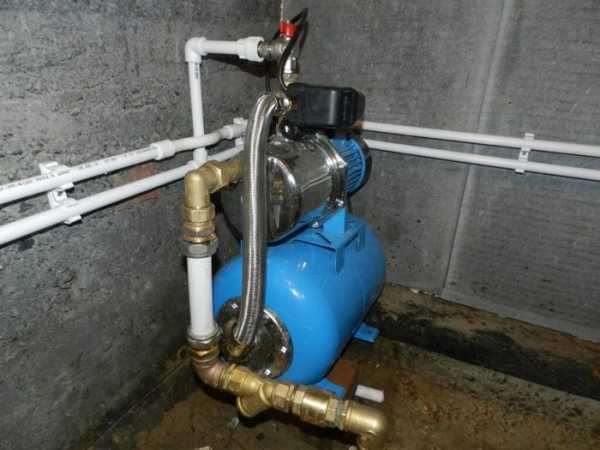

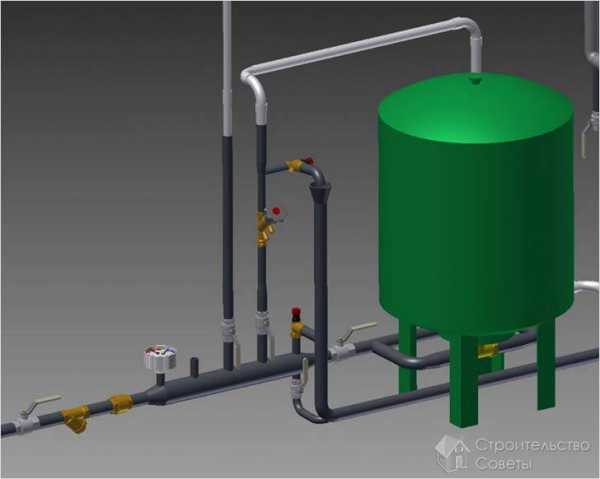

Схема установка гидроаккумулятора на насосной станции имеет следующий схематический вид:

Измерение давления, и каким оно должно быть в ресивере

Давление в гидроаккумуляторе – это интересный вопрос, так как от него зависит множество различных факторов. От правильно установленного давления в гидробаке зависит не только напор воды в кране, но еще и такие факторы:

Продолжительность службы резиновой мембраны. Чем больше давление, тем меньше будет ее срок службы.
Срок службы трубопроводов, по которым подается вода в дом. При высоком давлении трубопроводы могут не выдержать, что приведет к их повреждениям.
Снижение срока службы смесителей и кранов, так как при высоком давлении будет возникать течь воды.

Давление должно быть оптимальным, в противном случае понадобится постоянно ремонтировать водопровод в доме. Для нормального функционирования бытовых приборов нужно поддерживать давление в режиме от 1,4 до 2,8 атмосфер. Чтобы продлить срок службы мембраны, исключив ее разрыв, следует выставить давление ниже значения бака на 0,1-0,2 атмосферы. Это означает, что если в баке давление составляет 1,5 атмосферы, то в системе оно должно быть не менее 1,6 атмосфер. Выставляются данные параметры непосредственно на реле. Для этого на устройстве реле имеется соответствующий регулятор. Измерять значение давления можно только с помощью устанавливаемого в систему манометра. Такое давление является оптимальным для водоснабжения частного одноэтажного дома.

Это интересно! От величины значения такого параметра, как давления зависит, будет ли напор воды в доме на первом и втором этаже одинаковым.

Если дом двухэтажный, то давления в 1,5 атмосферы будет недостаточно. При открытии крана на первом этаже, на второй этаж насос будет подаваться вода с меньшей скоростью. Чтобы компенсировать скорость расхода воды, нужно повысить величину давления. Существует специальная формула для расчета давления воды для двухэтажного дома. Эта формула имеет следующий вид:

Vатм=(Hmax+6)/10;

где, Hmax – это высота наивысшей точки водозабора. Нужно измерить высоту от уровня расположения трубопровода до крана, располагающегося на втором этаже.

Подставив измеренное значение в формулу, следует рассчитать давление, которое понадобится для нормального водоснабжения двухэтажного дома. Если же в доме установлено джакузи, то подбирать необходимое значение давления следует исключительно опытным путем. Если подбор давления опытным путем покажет необходимость установления значения более 6 атмосфер, то устанавливать его запрещено. Это приведет к скорейшему выходу из строя ресивера или его взрыву.

Как правильно выбрать гидроаккумулятор

На какие параметры важно обратить внимание при регулировании давления в системе теперь известно, остается выяснить, каким образом выбрать сам ресивер. Главным рабочим органом любого ресивера является не стальной бак, а резиновая мембрана. От качества этого изделия зависит срок службы гидроаккумулятора. Для производства мембраны используют разные типы резины, однако наиболее эффективным является материал из изобутана. Чем дольше служит резиновое основание, тем больше срок службы и стального корпуса. Ведь если «груша» будет пропускать воду, то начнется процесс коррозии металла. Вскоре стальной бак проржавеет, и он уже будет непригоден к эксплуатации.

Это интересно! Если при выборе ресивера вы желаете сэкономить, то лучше тогда его вовсе не покупать. Модели хорошего качества имеют срок службы более 5 лет, а вот изделия неизвестного производителя служат не более 1 года.

Второй немаловажной деталью ресивера является фланец. Зачастую для производства этой детали используется оцинкованный металл. На качественных изделиях толщина металла составляет более 1 мм. Если ресивер оснащен фланцем, толщина стенок которого составляет 1 мм или менее, то срок службы изделия не превысит одного года. Продавец при этом может давать гарантию на товар 1 год, за который и происходит выход из строя фланца. Отремонтировать фланец не предоставляется возможным, поэтому остается только два пути: купить новый фланец и заменить его самостоятельно или же приобрести новый гидроаккумулятор.

Это интересно! При выборе изделия обязательно обратите внимание на толщину фланца. Чем толще фланец, тем выше срок службы гидроаккумулятора.

Цвет изделия не имеет значения, так как с течением времени краска начинает облазить. Производители качественных гидроаккумуляторов заявляют о том, что их срок службы составляет не менее 10-15 лет, однако, как показывает практика, этот срок обычно не превышает 10 лет. Чтобы изделие прослужило долгие годы, нужно не только покупать качественный товар, но еще и осуществлять ежегодную профилактику.

Гидроаккумуляторы продаются как в отдельном виде, так и вместе с электродвигателем с насосом. Если у вас нет насоса на водоснабжение, то оптимальный вариант – это купить насосную станцию в сборе. Однако в сборе конструкция будет стоить несколько дороже, нежели покупать все изделия отдельно. При покупке гидроаккумулятора не забудьте о дополнительных комплектующих, без которых установить устройство невозможно.

gidpotrubam.ru

Схема подключения гидроаккумулятора для систем водоснабжения: установка, как подключить

Правильно выбранная схема подключения гидроаккумулятора для систем водоснабжения обеспечит удобство эксплуатации, а также долговечность и экономичность работы системы. Гидроаккумулятор – это важный узел системы водоснабжения, в котором находится вода и сжатый воздух, разделенные мембраной.

При изменении параметров потока воды (снижение давления), насос включается и вода закачивается в гидроаккумулятор, восстанавливая параметры необходимого максимального давления и затем отключается. Далее расход воды идет из гидравлического устройства, предотвращая частые включения перекачивающего агрегата, что происходит до следующего момента падения давления до минимального порога. Кроме того, гидроаккумуляторы могут обеспечивать работу системы некоторое время (зависит от объема резервуара) при отключении электроэнергии или повреждении насоса.

Виды гидроаккумуляторов и их устройство

В общем виде все гидроаккумуляторы стоят из следующих основных частей:

корпус с ножками,
мембрана (в некоторых моделях заменяется резиновой грушей, расположенной в корпусе по принципу «сосуд в сосуде»),
ниппеля для закачки воздуха, обычно снабженного защитной крышкой.

Некоторые изделия имеют отличительные конструктивные особенности:

горизонтальные модели дополняются краном или вентилем для стравливания воздуха,
оборудование для питьевой воды снабжается «грушами» из специальных сортов каучука, химически нейтральных и не дающих жидкости посторонних запахов или привкусов,
гидроаккумуляторы для систем отопления представляют собой расширительные баки.

По типу расположения различают два типа моделей:

Горизонтальные изделия чаще используются для наружных насосов. Перекачивающие агрегаты в таких случаях устанавливаются на гидроаккумуляторы.
Вертикальными моделями чаще оснащаются системы водоснабжения с погружными насосами.

Выбор конфигурации и установка гидроаккумулятора для систем водоснабжения в то же время может осуществляться из соображений наличия свободного пространства для монтажа той или иной модели.

По назначению различают следующие типы гидроаккумуляторов:

для холодного водоснабжения (наиболее популярный вариант, использующийся не только в домах с постоянным проживанием, но и на дачах),
для горячего водоснабжения, изготавливаемые из материалов, способных выдерживать высокие температуры и устанавливающиеся при монтаже полноценной системы, включающей холодное и горячее водоснабжение
расширительные баки для отопительных систем.

Отопительные гидроаккумуляторы окрашиваются в красный цвет, а оборудование для систем водоснабжения (ХВС и ГВС) – в синий.

Различные виды гидроаккумуляторов для водоснабжения и отопления

Подключение гидроаккумулятора к погружному насосу

Схема подключения гидроаккумулятора к погружному насосу в обязательном порядке должна включать в себя обратный клапан. Его наличие не позволит сжатому воздуху через мембрану выдавить воду обратно в скважину. Клапан монтируют сразу на насос, до подключения других элементов системы.

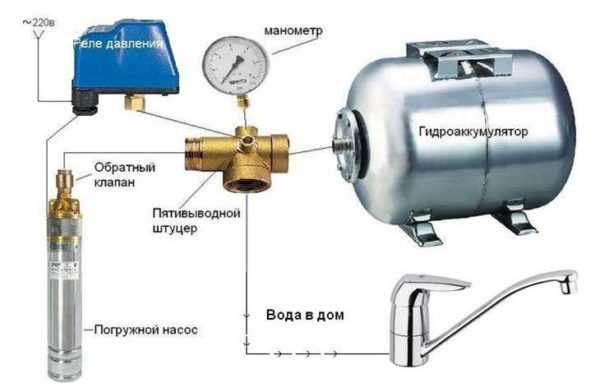

На фото схема подключения гидроаккумулятора к погружному насосу

Первым этапом является установка погружного насоса. Для этого с помощью веревки и груза определяется глубина скважины, после чего отмечается место на веревке, до которого необходимо будет опустить перекачивающий агрегат, чтобы он находился на расстоянии 20-30 см от дна. После фиксации насоса, его напорную трубу или шланг, выходящий на поверхность, соединяют с реле давления, используя коллектор (штуцер) на пять разъемов. К этому же коллектору последовательно подключают гидроаккумулятор и водопровод для подачи к точкам потребления. Оставшийся разъем используется для подключения системы управления оборудованием.

Схема подключения гидроаккумулятора

Подключение погружного насоса к гидроаккумулятору, как и другие, описанные ниже системы, обязательно нуждаются в герметизации всех соединений. Для этого используется лента ФУМ либо пакля с герметиком.

Подключение к поверхностному насосу

Перед тем, как приступить к подключению гидроаккумулятора к поверхностному насосу, необходимо определиться с требуемыми параметрами подачи воды в частности, решить, какое давление необходимо в системе. Считается, что водоснабжение с небольшим количеством точек потребления может работать при давлении 1,5 атм. В зависимости от наличия оборудования, требующего большого напора, это значение может увеличиваться до 6 атм., более высокое давление считается опасным для коммуникаций и соединительных элементов.

Считая выбранное давление номинальным, определяют, какое понижение целесообразно считать допустимым, то есть, при каком значении будет включаться насос. Критическое значение выставляют на реле управления, а со стороны ниппеля производят измерения давления воздуха в гидроаккумуляторе при отсутствии в нем воды. Полученное значение должно быть ниже минимально допустимого на 0,5-1,0 атм.

Схема подключения гидроаккумулятора к поверхностному насосу такая же как при подключении насосной станции, в комплектацию которой уже включен гидроаккумулятор

Если в этом направлении не требуется корректировка (например, подкачка насосом), собирается схема подключения гидроаккумулятора для систем водоснабжения
с использованием пятивходного коллектора. Первым устанавливается гидроаккумулятор, потом последовательно: напорная труба насоса, бытовой водопровод, реле давления, манометр.

Подключение насосной станции

Бытовые насосные станции часто представляют собой комплекс оборудования, включающего перекачивающий агрегат, гидроаккумулятор и приборы контроля. Поэтому схема подключения гидроаккумулятора к насосной станции в данном случае аналогична подсоединению обычного перекачивающего агрегата.

Несколько более сложно подключение повышающей насосной станции для большого объема водопотребления. Такое оборудование часто устанавливается при водоснабжении нескольких домов от одного источника (скважины). Такие станции, как правило, оснащаются несколькими перекачивающими агрегатами, один из которых работает постоянно. В этом случае организуется два мини-коллектора. К одному из них подключаются всасывающие патрубки насосов, а в другой подается перекачивающаяся жидкость. Такая схема позволяет переключать насосы, выводить один из них в ремонт без прекращения водоснабжения.

Подключение гидроаккумулятора к водонагревателю

Разобравшись с тем, как подключить гидроаккумулятор для систем водоснабжения, будет легче понять принципы установки оборудования при монтаже отопительной системы.

Функции гидроаккумулятора в системе отопления несколько отличаются от задач, выполняемых в системе водоснабжения, хотя принцип действия остается тем же. Вода, являющаяся теплоносителем, при нагреве расширяется, поэтому для предотвращения разрушения элементов системы необходимо резервуар с меняющимся объемом для нивелирования происходящих в системе изменений. Гидроаккумуляторы отопительных систем, представляющие собой расширительные баки, врезаются в отличии от аналогичных резервуаров для водоснабжения не в прямую, а в обратную линию перед соединением ее с котлом по ходу циркуляции.

Вы можете посмотреть видео как подключить гидроаккумулятор для систем водоснабжения с подробными комментариями.

Для систем водоснабжения часто используют насос для колодца Водолей. Он также отлично подходит и для скважин.
Какие могут понадобится фильтры для воды мы рассказали здесь.
О выборе дренажных насосов у нас есть отдельная статья http://okanalizacii.ru/drenazh/kak-vybrat-drenazhnyj-nasos-dlya-gryaznoj-vody.html. Данный агрегат будет полезен на любом участке.

Настройка реле

Несмотря на отсутствие сложных элементов в конструкции реле давления, его настройка требует знания некоторых нюансов. Под крышкой устройства находятся только две пружины и две гайки – одна пара меньше чем вторая. В инструкциях обычно указывается, что большая пара «пружина-гайка» предназначена для выставления значения, при котором будет включаться насос. Меньшая пара используется для настройки разницы давлений (корректная работа перекачивающего агрегата – это включение и выключение, а следовательно необходим верхний и нижний предел). В этом отношении пружинно-гаечные пары работают согласованно, и большая пара, отвечающая за включение агрегата, является в то же время отправной точкой для работы и настройки меньшей пары.

Обычно для нормальной работы системы достаточно, чтобы разница между верхним и нижним порогом (значениями отключения и включения насоса), составляла порядка 1-2 атмосфер.

Настройка гидроаккумулятора водоснабжения производится в определенной последовательности.

При рабочем давлении (по манометру) насос отключается, а гайка меньшей пружины медленно вращается по направлению уменьшения до момента срабатывания.
Открывается кран, вода из системы сливается. В процессе слива контролируются показания манометра и отмечается давление срабатывания (насос включился). В идеале полученный параметр выше от аналогичного в пустом гидроаккумуляторе, но незначительно (0,5-1 атм.).
Вращением гайки большей пары устанавливается нижний предел давления.
Малая пара подстраивается под установленное значение.

Подробнее о том, как отрегулировать реле давления насосной станции тут.

okanalizacii.ru

Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.
Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.
Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

Amax – максимальный расход литров воды в минуту;
К – коэффициент, который зависит от мощности двигателя насоса;
Pmax – давление при выключении насоса, бар;
Pmin – давление при включении насоса, бар;
Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
поврежденную мембрану можно восстановить в сервисном центре;
поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
достаточность объема бака нужно определить до его установки в систему.

vtt14.ru

Как правильно подключить гидроаккумулятор к системе водоснабжения

Любая система водоснабжения, даже собранная идеально и из самого качественного оборудования, может испытывать неполадки в работе.

Наиболее часто встречающаяся проблема – снижение давления в системе, из-за чего вода не может добраться до водоразборного пункта.

Для решения этой проблемы используется гидроаккумулятор – устройство, накапливающее воду и содержащее сжатый воздух.

Именно за счет последнего оно и работает: вода набирается в аккумулятор насосом, после чего выталкивается в систему за счет давления воздуха. Это позволяет давлению воды в системе водоснабжения всегда находиться на одном уровне.

Чтобы все работало без неполадок, нужно правильно подключить агрегат к источнику воды – скважине, колодцу или водопроводу. Сделать это своими руками можно несколькими способами.

Монтаж с погружным насосом

Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите)В случае, если вода в системе водоснабжения берется из скважины, насос, качающий воду в гидроаккумулятор, располагается под землей.

Главная особенность такой схемы подключения – наличие в системе обратного клапана.

Благодаря этому приспособлению накачанная вода не сможет утечь обратно в скважину.

Монтаж обратного клапана осуществляется до подключения остальных элементов системы. Устанавливается он прямо на насос одним концом, к другому же подключается трубопровод, идущий к гидроаккумулятору.

Подключение гидроаккумулятора к погружному насосу происходит в следующем порядке:

Измеряется глубина, на которую предстоит опустить насос так, чтобы он не доставал до дна колодца или скважины примерно на 30 см. Для измерения используется веревка с грузом.
Насос с подключенным клапаном опускается в скважину и фиксируется страховочным тросом.
Труба от насоса, выходящая на поверхность, подключается к реле давления воды через штуцер.
К тому же штуцеру подсоединяется гидроаккумулятор, водопровод потребления и система управления. Таким образом, понадобится пятиразъемный штуцер.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ленту ФУМ или обычную паклю, пропитанную герметиком.
Установка с поверхностным насосом
Если вода в систему накачивается из водопровода и погружение насоса не требуется, его можно установить рядом с самим аккумулятором.
В своей сути схема подключения при этом не меняется, но есть некоторые нюансы, которые важно знать.
Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм.
Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не больше, так как более высокое давление будет опасным для труб и их соединительных элементов.
Определение критического давления
Исходя из рабочего значения определяют, каким должно быть минимальное давление, то есть такой показатель, при котором начнет работать насос.
Это значение устанавливают при помощи реле, после чего должно быть замерено давление в пустом гидроаккумуляторе.
Результат должен быть ниже критического значения на 0,5 – 1 атм. После этого собирается система.
Центром ее, как и в предыдущем случае, будет являться пятиразъемный штуцер, к которому друг за другом подключаются:
сам гидроаккумулятор;
труба от насоса, подключенного к источнику воды;
бытовой водопровод;
реле;
манометр.
Подключение реле давления
Чтобы реле правильно работало, его нужно не только правильно подключить к штуцеру, но и настроить.
Для его функционирования нужно электричество.
С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.
Обычно контакты подписаны, но могут и не иметь обозначений. Если вы не уверены, куда что подключается, лучше обратиться к профессиональному электрику.
Насосная станция
Насосная станция – это комплекс оборудования, который включает в себя мощное перекачивающее оборудование, гидроаккумулятор и контролирующие приборы.
Как следствие, схема подключения в таком случае не отличается от подсоединения к обычному насосу.
Если станция рассчитана на большие объемы воды – например, в случае питания нескольких домов от одной скважины – подключение несколько усложняется.
В таком случае используется несколько насосов и два штуцера – к одному подключается перекачивающая система, а ко второму – первый штуцер и остальное оборудование.
Гидроаккумулятор может подключаться не только к скважине или водопроводу для системы водоснабжения, но и к отопительной системе. Функции агрегата в таком случае будут несколько другими, хотя принцип действия не меняется.
Смотрите видео, в котором специалист подробно разъясняет, как подключить гидроаккумулятор к системе водоснабжения своими руками:
septik.guru
Схема подключения гидроаккумулятора к системе водоснабжения

Сегодня немыслимо представить себе дом без системы водоснабжения. Но иногда бывают случаи, что вода не всегда может добраться до той или иной водоразборной точки. Тогда на помощь приходит гидроаккумулятор, который регулирует давление в сети. Дальше пойдет речь о том, какая схема подключения гидроаккумулятора к системе водоснабжения является эффективной.
Устройство гидроаккумулятора
Для нормальной работы системы водоснабжения в доме в некоторых случаях на участке сети устанавливается гидроаккумулятор, который представляет собой емкость с металлическим корпусом. Внутри бачка размещается резиновая «груша», играющая роль мембраны. Гидроаккумулятор, являющийся звеном в системе водоснабжения, накапливает определенный объем воды под давлением. При работе сантехнических приборов, посудомоечной или стиральной машин гидроаккумулятор снабжает сеть водой.
Резиновая мембрана фиксируется к корпусу емкости фланцем, в конструкцию которого входит впускной патрубок. Внутри гидроаккумулятор устроен таким образом, что между внутренними стенками баллона и резиновой «грушей» присутствует воздух, который сжимается после его закачивания в емкость насосом – велосипедным или автомобильным. При закачивании в бак воды, объем которой ограничивается грушей, сжатый воздух противодействует дальнейшему расширению эластичной резины, тем самым, оберегая ее от разрыва. При этом сжатый воздух обеспечивает необходимое давление в сети.
Если взять во внимание конструкцию гидроаккумулятора типовой разработки, то можно выделить следующие составляющие части:
корпус, являющийся герметично изготовленным баком, который рассчитан на рабочее давление в пределах 1,5–6 атмосфер. Это значение может быть увеличено до 10 атмосфер при условии нагрузки кратковременного действия;

«груша», представляющая собой эластичную мембрану. Она крепится к входной части бачка и находится внутри баллона. Поступление воды происходит сквозь пропускной фланец, который оборудован клапаном и фиксируется к горловине емкости гидроаккумулятора.

ниппель, который устроен с другой стороны корпуса – противоположной расположению пропускного фланца. Ниппель предназначен для закачивания воздуха сквозь него в пространство аккумулятора, которое образуется между наружной поверхностью «груши» и стенками корпуса с внутренней стороны.

Кроме основных элементов, к накопителю для устойчивости приварены ножки, расположенные снизу корпуса, и опорный кронштейн для установки насосного агрегата поверхностного типа, который находится в верхней части баллона.
В зависимости от места применения гидроаккумуляторы разделяются на:
изделия для работы в системе холодного водоснабжения;

приборы для функционирования в сети горячего водоснабжения;

расширительные баки для отопительных систем.

Гидроаккумулятор для подачи холодной воды устроен таким образом, что он накапливает и подает жидкость, а также обладает способностью избегать гидроударов в сети и предохранять насосный агрегат от лишних включений. Аналог, который снабжает потребителей горячей водой, обладает теми же характеристиками, что и вышеприведенное изделие. Разница заключается лишь в свойствах мембраны, которая способна выдерживать высокие температуры. Предназначение расширительного бака в системах отопления заключается в компенсационных возможностях в случаях расширения воды.
Дальше пойдет речь исключительно о гидроаккумуляторах, работающих в сетях холодного водоснабжения.
Принцип работы гидроаккумулятора
Система водоснабжения, в цепи которой присутствует гидроаккумулятор, работает по определенной схеме.
Отталкиваясь от водозабора, которым может быть водопровод, скважина или колодец, вода по трубопроводу подается в аккумулятор, а именно – в резиновую «грушу».

В резиновой мембране с помощью регулирующего реле, которое определяет нижний и верхний порог необходимого параметра, насосом создается давление, например, 1–3 атмосферы.

После достижения в приборе давления заданного значения насос автоматически отключается.

После того как потребитель открывает кран на раковине или включает посудомоечную машину, мембрана начинает выталкивать воду из гидроаккумулятора и подавать ее по сети к водоразборной точке.

Когда давление в приборе падает до критически низкой отметки, срабатывает реле и насос автоматически начинает свою работу. Но сначала нужно произвести подключение насоса к гидроаккумулятору.

Количество включений насоса на единицу времени напрямую зависит от объема баллона. Чем меньше бачок, тем с большой частотой будет включаться насос. При таком варианте у насоса и фланца с клапаном быстрее закончатся рабочие ресурсы. Так как на баллон не воздействуют внешние нагрузки, дополнительно фиксировать к полу его не нужно. Для обеспечения устойчивости гидроаккумулятора хватит его собственных ножек.
Варианты с выбором гидроаккумулятора
Гидроаккумуляторы бывают разных конструкций и объемов – от компактных приборов на 24 л до габаритных изделий на 1000 л. При выборе накопителя нужно учитывать объем воды, который используется потребителями в доме. Если в доме проживает не более двух человек и установлено минимум сантехнических приборов и предметов быта, то достаточно приобрести бак объемом 24 л. Если же исходя из разных факторов расход воды большой, то и гидроаккумулятор необходимо устанавливать большего размера и объема. Нужно рассчитать, сколько одновременно может работать водоразборных точек и, отталкиваясь от вычисленного расхода, подбирать подходящую емкость. Если система водоснабжения уже оборудована, а в доме поменялась ситуация – возросло количество жильцов или прибавилась, например, стиральная машина, то нужно поменять аккумулятор на больший или доставить еще один бак.
Схема подключения при варианте с поверхностным насосом
Перед подключением гидроаккумулятора для водоснабжения нужно сделать проверку давления воздуха в емкости. Оно должно быть меньше давления насоса при включении, которое выставляется на реле, на значение до 1 бара. Чтобы подсоединить к насосу бак, нужно приобрести штуцер с выходами в количестве 5-ти штук, реле, которое регулирует давление, манометр и герметик в виде пакли или ФУМ ленты.
Одной из важных деталей при монтаже гидроаккумулятора является штуцер на 5 выходов. Через эту деталь к бачку присоединяется насос, реле и манометр. Еще 1 штуцерный выход предназначается для подключения водопровода, который разветвляется к водозаборным точкам. На начальном этапе штуцер подсоединяется к емкости через жесткий шланг или непосредственно через пропускной фланец с клапаном. Затем к разделительной детали прикручивается регулируемое реле и манометр, а также труба, которая от насоса трассируется дальше.

Особое внимание необходимо уделить подключению реле, контролирующее давление. У приборчика есть верхняя крышка, которую нужно снять. Под ней будут 4 контакта с надписями «сеть» и «насос». Благодаря их наличию, перепутать подключение проводов тяжело. Согласно меткам подсоединяются провода, подключаемые от насоса и идущие к сети.

Не все производители на реле ставят надписи, рассчитывая на осведомленность монтера. Если человек, занимающийся подключением реле, не знает к какому контакту подсоединить тот или иной провод, лучше обратиться к электрику-профессионалу.

Все соединения на резьбе нужно тщательно герметизировать. Для этой работы подойдут пакля или ФУМ лента. В заключение нужно включить насосный агрегат, после чего визуально и на ощупь необходимо проверить места монтажа на предмет течи.
Схема подключения при варианте с погружным насосом
Уже по названию можно понять, что погружной насос размещается в водной среде скважины или колодца, откуда подается вода прямо к гидроаккумулятору. Система водоснабжения с таким насосом должна быть оборудована обратным клапаном. Эта деталь не позволяет воде после мембраны возвращаться в углубленный водозабор. Как правило, обратный клапан монтируется сразу на насос, при этом другим концом соединяется с напорным трубопроводом. Бывают разновидности насосов, в которых штуцер на крышке имеет внутреннюю резьбу. Тогда при монтаже нужно использовать деталь, на которой нарезаны 2-ве наружные резьбы. Вслед за обратным клапаном идет труба, которая прокладывается к гидроаккумулятору.

При установке насоса нужно учесть, что агрегат должен не доходить до дна скважины или колодца приблизительно на 30 см.

Советуем изучить:
Видео
На предоставленном видео доступно показано как подключается насос к гидроаккумулятору.
www.stroitelstvosovety.ru
Как правильно подключить гидроаккумулятор для водоснабжения
Схема подключения гидроаккумулятора для систем водоснабжения
Правильно выбранная схема подключения гидроаккумулятора для систем водоснабжения обеспечит удобство эксплуатации, а также долговечность и экономичность работы системы. Гидроаккумулятор – это важный узел системы водоснабжения, в котором находится вода и сжатый воздух, разделенные мембраной.
При изменении параметров потока воды (снижение давления), насос включается и вода закачивается в гидроаккумулятор, восстанавливая параметры необходимого максимального давления и затем отключается. Далее расход воды идет из гидравлического устройства, предотвращая частые включения перекачивающего агрегата, что происходит до следующего момента падения давления до минимального порога. Кроме того, гидроаккумуляторы могут обеспечивать работу системы некоторое время (зависит от объема резервуара) при отключении электроэнергии или повреждении насоса.
Виды гидроаккумуляторов и их устройство
В общем виде все гидроаккумуляторы стоят из следующих основных частей:
корпус с ножками,
мембрана (в некоторых моделях заменяется резиновой грушей, расположенной в корпусе по принципу «сосуд в сосуде»),
ниппеля для закачки воздуха, обычно снабженного защитной крышкой.
Некоторые изделия имеют отличительные конструктивные особенности:
горизонтальные модели дополняются краном или вентилем для стравливания воздуха,
оборудование для питьевой воды снабжается «грушами» из специальных сортов каучука, химически нейтральных и не дающих жидкости посторонних запахов или привкусов,
гидроаккумуляторы для систем отопления представляют собой расширительные баки.
По типу расположения различают два типа моделей:
Горизонтальные изделия чаще используются для наружных насосов. Перекачивающие агрегаты в таких случаях устанавливаются на гидроаккумуляторы.
Вертикальными моделями чаще оснащаются системы водоснабжения с погружными насосами.
Выбор конфигурации и установка гидроаккумулятора для систем водоснабжения в то же время может осуществляться из соображений наличия свободного пространства для монтажа той или иной модели.
По назначению различают следующие типы гидроаккумуляторов:
для холодного водоснабжения (наиболее популярный вариант, использующийся не только в домах с постоянным проживанием, но и на дачах),
для горячего водоснабжения, изготавливаемые из материалов, способных выдерживать высокие температуры и устанавливающиеся при монтаже полноценной системы, включающей холодное и горячее водоснабжение
расширительные баки для отопительных систем .
Отопительные гидроаккумуляторы окрашиваются в красный цвет, а оборудование для систем водоснабжения (ХВС и ГВС) – в синий.
Различные виды гидроаккумуляторов для водоснабжения и отопления
Подключение гидроаккумулятора к погружному насосу
Схема подключения гидроаккумулятора к погружному насосу в обязательном порядке должна включать в себя обратный клапан. Его наличие не позволит сжатому воздуху через мембрану выдавить воду обратно в скважину. Клапан монтируют сразу на насос, до подключения других элементов системы.
На фото схема подключения гидроаккумулятора к погружному насосу
Первым этапом является установка погружного насоса. Для этого с помощью веревки и груза определяется глубина скважины, после чего отмечается место на веревке, до которого необходимо будет опустить перекачивающий агрегат, чтобы он находился на расстоянии 20-30 см от дна. После фиксации насоса, его напорную трубу или шланг, выходящий на поверхность, соединяют с реле давления, используя коллектор (штуцер) на пять разъемов. К этому же коллектору последовательно подключают гидроаккумулятор и водопровод для подачи к точкам потребления. Оставшийся разъем используется для подключения системы управления оборудованием.
Схема подключения гидроаккумулятора
Подключение погружного насоса к гидроаккумулятору, как и другие, описанные ниже системы, обязательно нуждаются в герметизации всех соединений. Для этого используется лента ФУМ либо пакля с герметиком .
Подключение к поверхностному насосу
Перед тем, как приступить к подключению гидроаккумулятора к поверхностному насосу, необходимо определиться с требуемыми параметрами подачи воды в частности, решить, какое давление необходимо в системе. Считается, что водоснабжение с небольшим количеством точек потребления может работать при давлении 1,5 атм. В зависимости от наличия оборудования, требующего большого напора, это значение может увеличиваться до 6 атм. более высокое давление считается опасным для коммуникаций и соединительных элементов.
Считая выбранное давление номинальным, определяют, какое понижение целесообразно считать допустимым, то есть, при каком значении будет включаться насос. Критическое значение выставляют на реле управления, а со стороны ниппеля производят измерения давления воздуха в гидроаккумуляторе при отсутствии в нем воды. Полученное значение должно быть ниже минимально допустимого на 0,5-1,0 атм.
Схема подключения гидроаккумулятора к поверхностному насосу такая же как при подключении насосной станции, в комплектацию которой уже включен гидроаккумулятор
Если в этом направлении не требуется корректировка (например, подкачка насосом), собирается схема подключения гидроаккумулятора для систем водоснабжения
с использованием пятивходного коллектора. Первым устанавливается гидроаккумулятор, потом последовательно: напорная труба насоса, бытовой водопровод, реле давления, манометр.
Подключение насосной станции
Бытовые насосные станции часто представляют собой комплекс оборудования, включающего перекачивающий агрегат, гидроаккумулятор и приборы контроля. Поэтому схема подключения гидроаккумулятора к насосной станции в данном случае аналогична подсоединению обычного перекачивающего агрегата.

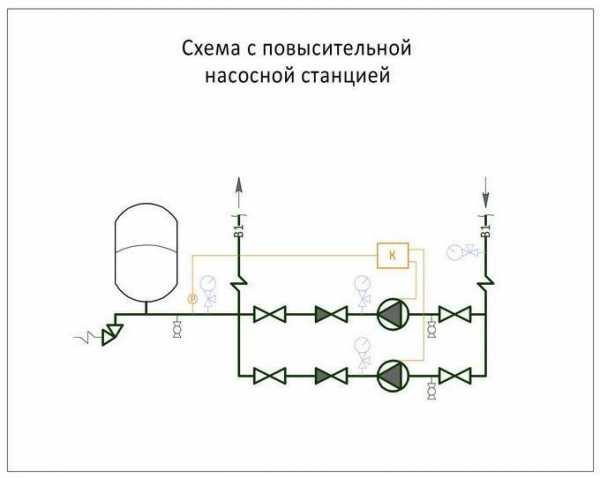

Несколько более сложно подключение повышающей насосной станции для большого объема водопотребления. Такое оборудование часто устанавливается при водоснабжении нескольких домов от одного источника (скважины). Такие станции, как правило, оснащаются несколькими перекачивающими агрегатами, один из которых работает постоянно. В этом случае организуется два мини-коллектора. К одному из них подключаются всасывающие патрубки насосов, а в другой подается перекачивающаяся жидкость. Такая схема позволяет переключать насосы, выводить один из них в ремонт без прекращения водоснабжения.
Подключение гидроаккумулятора к водонагревателю
Разобравшись с тем, как подключить гидроаккумулятор для систем водоснабжения, будет легче понять принципы установки оборудования при монтаже отопительной системы.
Функции гидроаккумулятора в системе отопления несколько отличаются от задач, выполняемых в системе водоснабжения, хотя принцип действия остается тем же. Вода, являющаяся теплоносителем, при нагреве расширяется, поэтому для предотвращения разрушения элементов системы необходимо резервуар с меняющимся объемом для нивелирования происходящих в системе изменений. Гидроаккумуляторы отопительных систем, представляющие собой расширительные баки, врезаются в отличии от аналогичных резервуаров для водоснабжения не в прямую, а в обратную линию перед соединением ее с котлом по ходу циркуляции.
Вы можете посмотреть видео как подключить гидроаккумулятор для систем водоснабжения с подробными комментариями.
Для систем водоснабжения часто используют насос для колодца Водолей. Он также отлично подходит и для скважин.
Какие могут понадобится фильтры для воды мы рассказали здесь .
О выборе дренажных насосов у нас есть отдельная статья http://okanalizacii.ru/drenazh/kak-vybrat-drenazhnyj-nasos-dlya-gryaznoj-vody.html. Данный агрегат будет полезен на любом участке.
Настройка реле
Несмотря на отсутствие сложных элементов в конструкции реле давления, его настройка требует знания некоторых нюансов. Под крышкой устройства находятся только две пружины и две гайки – одна пара меньше чем вторая. В инструкциях обычно указывается, что большая пара «пружина-гайка» предназначена для выставления значения, при котором будет включаться насос. Меньшая пара используется для настройки разницы давлений (корректная работа перекачивающего агрегата – это включение и выключение, а следовательно необходим верхний и нижний предел). В этом отношении пружинно-гаечные пары работают согласованно, и большая пара, отвечающая за включение агрегата, является в то же время отправной точкой для работы и настройки меньшей пары.
Обычно для нормальной работы системы достаточно, чтобы разница между верхним и нижним порогом (значениями отключения и включения насоса), составляла порядка 1-2 атмосфер.
Настройка гидроаккумулятора водоснабжения производится в определенной последовательности.
При рабочем давлении (по манометру) насос отключается, а гайка меньшей пружины медленно вращается по направлению уменьшения до момента срабатывания.
Открывается кран, вода из системы сливается. В процессе слива контролируются показания манометра и отмечается давление срабатывания (насос включился). В идеале полученный параметр выше от аналогичного в пустом гидроаккумуляторе, но незначительно (0,5-1 атм.).
Вращением гайки большей пары устанавливается нижний предел давления.
Малая пара подстраивается под установленное значение.
Как подключить гидроаккумулятор к погружному насосу: схема и видеоинструкция
При обустройстве автономной системы водоснабжения необходимо добиться стабильного давления в сети. Скачки напора, гидравлические удары сказываются на комфорте использования коммуникаций и, что еще важнее, могут стать причиной поломок бытовой техники. Чтобы нормализовать работу водопровода, устанавливают гидроаккумуляторы. В автономных системах они выполняют те же функции, что и водонапорные башни в централизованных сетях. Гидроаккумулятор – это основной узел, соединяющий насосную группу с внутренним водопроводом. Как подключить гидроаккумулятор к погружному насосу? Как правильно его подобрать и установить?
Содержание
Гидробаки бывают разных форм, объемов и конфигураций. Для каждой системы можно подобрать оптимальный вариант
Основные элементы конструкции – корпус, мембрана и ниппель. Корпус накопительного бака представляет собой герметичный баллон, рассчитанный на работу под давлением 1,5-6 атмосфер. Максимальная нагрузка – 10 атмосфер. У горловины корпуса закреплена мембрана, доступ в которую открыт только через специальный фланец с клапаном. С противоположной стороны врезан ниппель, через который в бак закачивают воздух. Вся конструкция установлена на ножки.
В зависимости от конфигурации различают вертикальные и горизонтальные накопительные баки. Они работают по одному принципу с той разницей, что у вертикальных моделей большого объема (свыше 50 л) есть специальный клапан, через который стравливают воздух. Это необходимо потому, что во время работы водопроводной системы постепенно накапливаются излишки воздуха. Поэтому в вертикальные гидроаккумуляторы сверху устанавливают клапан, а в горизонтальных – слив или кран. В баках малого объема воздух стравливают, полностью сливая воду.
Схема конструкции накопительного бака
Чтобы насос нормально отслужил свой положенный срок, его нужно эксплуатировать в режиме, предусмотренном техническими характеристиками. Погружное оборудование должно включаться не чаще 5-20 раз в минуту (точные показатели указаны в документации к конкретной модели).
Реле давления отдает команду на включение насоса, когда напор в системе падает до заданных параметров. Если не установлен гидроаккумулятор, давление падает даже при минимальном расходе воды, и оборудование будет постоянно включаться-выключаться. Это приведет к его быстрому износу, поломкам.
К схеме водоснабжения подключают накопительный бак, что позволяет уменьшить частоту включений-выключений насоса и продлить срок его службы. Объем прибора подбирают также с учетом интенсивности водопотребления, мощности и высоты установки насоса.
Схема: место установки гидробака в автономной водопроводной сети
От смонтированного насоса отводят напорный шланг и через коллектор на пять разъемов («пятерник») подключают к реле давления.
От «пятерника» отводят поток на гидробак.
Один патрубок коллектора подсоединяют к водопроводной сети, еще один – с блоком управления.
Между «пятерником» и насосом врезают обратный клапан. Он нужен, чтобы при остановке работы насоса вода не сливалась обратно в колодец или скважину.
Схема подключения накопительного бака
Гидроаккумулятор крепят к полу через резиновые прокладки. Для подключения к трубам используют гибкие переходники. Если прибор новый или долго не использовался, в первый раз его следует заполнять очень аккуратно, чтобы не повредить мембрану, которая может слипнуться от долгого бездействия. Перед заполнением желательно удалить весь воздух.
Место для монтажа гидроаккумулятора выбирают так, чтобы к нему был свободный доступ для обслуживания. Если нет навыков, лучше не рисковать и не устанавливать прибор самостоятельно, а обратиться к более компетентным людям, особенно если приходится подключать два погружных насоса к одному гидроаккумулятору.
Подключение и установка гидроаккумулятора
Новые гидроаккумуляторы настраивают на заводе-производителе. Обычно давление составляет 1.5 атмосфер. Однако до момента продажи может пройти много времени, и показатели падают. Поэтому первое, что нужно проверить – давление. Для контроля подойдет электронный или механический манометр. Можно использовать автомобильный.
Некоторые модели гидробаков специально комплектуются манометрами. Но можно выбрать любой прибор. Главное, чтобы он был точным. Даже 0.5 атмосфер сказываются на работе накопителя. По этой же причине лучше не пользоваться пластиковыми китайскими манометрами. Они редко показывают точные данные.
Если нужно добиться высокого давления в сети, оставляют «заводские» 1.5 атмосфер. Если же вода будет использоваться только для бытовых домашних нужд, можно снизить показатель до 1 атмосферы. Чем выше давление, тем больше воздуха в гидробаке и меньше объем воды. Поэтому многие владельцы домов стравливают лишний воздух, чтобы увеличить емкость бака и снизить частоту включений насоса.
На реле давления настраивают верхний и нижний пределы, по которым будет включаться и выключаться насос. Для этого под крышкой прибора предусмотрены две гайки и пружины. С их помощью можно отрегулировать настройки. Оптимальная разница между давлением на включение и выключение – 1-2 атмосферы. Слишком большой перепад тоже нежелателен, т.к. это приведет к быстрому износу мембраны гидробака.
Таблица расчета гидроаккумулятора
При выборе модели гидробака нужно не только определиться с нужным объемом, техническими характеристиками, но и выяснить, из какого материала изготовлена мембрана. У продавца обязательно должны быть сертификаты соответствия, санитарно-гигиеническое заключение, в которых указана сфера применения накопителя. Нужно выбирать модель, предназначенную для систем с холодной питьевой водой.
Что касается фирм-производителей, то хорошо себя зарекомендовали марки Aguasistem, Varem, Wester Line, Zilmet, Reflex. Гидробаки комплектуются запасными фланцами и мембранами. При покупке убедитесь, что они есть в наличии. Если гидроаккумулятор выбран и установлен правильно, в сухом месте, а владелец вовремя проводит техническое обслуживание, прибор прослужит долгие годы.
Рекомендуем похожие статьи
Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
Как сделать абиссинскую скважину своими руками – простое решение вопроса водоснабжения участка
Устройство дачного водопровода с погружным насосом: схема и оборудование
Подключение гидроаккумулятора к насосу водоснабжения
Сегодня сложно себе представить даже загородный дом без системы водоснабжения. Однако помимо насосного оборудования для скважины или колодца в некоторых случаях может понадобиться установка гидроаккумулятора. Это устройство используют в том случае, если после подъёма из скважины вода не может быть доставлена ко всем точкам водоразбора. Гидроаккумулятор помогает регулировать давление воды в системе водоснабжения. Существуют разные схемы подключения гидробака к водопроводной сети. Выбор той или иной схемы зависит от используемого насоса. В нашей статье мы рассмотрим схему подключения гидроаккумулятора к погружному насосу, установленному в скважине или колодце.
Конструкция гидробака
Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё
Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё. Эта груша выполняет функции мембраны. По сути, гидробак – это звено в системе водоснабжения. Он способен накапливать определённый объём жидкости и создавать необходимое давление воды в трубопроводе. Благодаря тому, что в системе создаётся требуемое давление, обеспечивается эффективная работа санитарно-технических приборов, стиральной и посудомоечной машины, а также подача жидкости на верхние этажи жилого дома и в самые удалённые точки.
Сам по себе гидроаккумулятор состоит из следующих составных частей:
мембрана в виде резиновой груши – это эластичное изделие, которое крепится к входной части бака и находится внутри корпуса. В горловине ёмкости установлен пропускной фланец с клапаном;
металлический корпус на ножках – это герметичный бак, который может справиться с рабочим давлением от 1,5 до 6, а порой и 10, атмосфер;
ниппель с защитным закрывающим механизмом находится с обратной стороны корпуса. Это устройство позволяет закачивать воздух в пространство между резиновой грушей и стенками корпуса.
Помимо этого, для работы всей системы водоснабжения с гидробаком необходимо реле давления, которое позволяет поддерживать заданное давление в системе и управляет запуском и остановкой погружного насоса, а также обратный клапан.
Для фиксации резиновой груши к корпусу используется специальный фланец. В его конструкции есть входной патрубок. Внутреннее строение этого бака выполнено так, что между мембраной и стенками корпуса есть воздух. Он должен быть под определённым давлением, которое нагнетается в камеру при помощи автомобильного или велосипедного насоса. Этот воздух не только помогает поддерживать необходимое давление в системе водоснабжения, но и противодействует перерастяжению груши, в которую закачивается вода при помощи погружного насоса из скважины или колодца.
Все гидроаккумуляторы можно разделить на несколько видов:
агрегаты, предназначенные для работы с системами холодного водоснабжения;
устройства для трубопроводов с горячей водой;
расширительные гидробаки для систем отопления.
В нашей статье мы рассмотрим схему подключения и принцип работы гидробака для систем холодного водоснабжения. Этот бак устроен таким образом, чтобы накапливать необходимые объёмы воды и обеспечивать подачу жидкости к точкам водораздачи. Подобное оборудование позволяет избегать гидроударов и защищать скважинный насос от частого включения.
Принцип работы
Частота запуска скважинного насосного оборудования напрямую связана с объёмом резиновой груши и интенсивностью водопотребления
Схема работы гидробака после его подключения к системе водоснабжения выглядит следующим образом:
При помощи погружного насоса вода перекачивается из скважины или колодца в резиновую грушу бака.
По мере закачки воды давление воздуха в камере между стенками корпуса и резиновой груши повышается за счёт растяжения водой мембраны. Когда оно достигает установленного на реле максимума, контакты размыкаются, и насос отключается.
При этом вы можете продолжать пользоваться водой за счёт того, что мембрана выталкивает её к точке с открытым краном, бытовой технике или санитарно-техническому прибору. По мере уменьшения объёма жидкости в резиновой груше, её стенки меньше давят на воздух в камере и давление постепенно понижается. Когда оно достигает установленного на реле минимума, контакты замыкаются, и насос снова начинает работать и закачивать воду из скважины или колодца в бак.
Затем цикл повторяется.
Важно: частота запуска скважинного насосного оборудования напрямую связана с объёмом резиновой груши и интенсивностью водопотребления. То есть объём бака необходимо подбирать с учётом потребности в воде конкретной семьи, чтобы не повышалась частота запуска насосного агрегата, и это не приводило к его быстрому износу.
Преимущества использования гидробака
Установка гидроаккумулятора даёт вам множество неоспоримых преимуществ перед использованием конструкций без него
Установка гидроаккумулятора даёт вам множество неоспоримых преимуществ перед использованием конструкций без него:
Благодаря большой вместительности бака у вас всегда есть запас воды, даже если в источнике по каким-то причинам вода пропадёт.
При помощи этого оборудования можно поддерживать необходимое давление в системе водоснабжения, что обеспечит вам равномерную подачу жидкости во всех точках водораздачи.
Гибробак надёжно защищает систему от гидроударов.
Срок службы насосного оборудования увеличивается за счёт более редких запусков агрегата.
Благодаря нагнетанию воды в трубопровод обеспечиваются оптимальные условия для работы бытовой техники (стиральной и посудомоечной машины).
Особенности установки
Схема подключения гидробака подразумевает использование следующего дополнительного оборудования
Схема подключения гидробака подразумевает использование следующего дополнительного оборудования:
скважинный насос;
реле;
трубопровод для подачи воды от насосного оборудования к баку и от него к точкам водоразбора;
обратный клапан;
запорная арматура;
фильтрующее приспособление для грубой очистки воды;
дренаж в систему канализации.
Схема подключения к поверхностному насосу или насосной станции выглядит намного проще, поскольку выполняется блочная установка реле, то есть оно устанавливается в комплексе с насосным оборудованием, также имеется встроенный фильтр грубой очистки и обратный клапан.
Подключение гидроаккумулятора
При подключении гидробака к погружному насосному оборудованию обязательно используется обратный клапан
При подключении гидробака к погружному насосному оборудованию обязательно используется обратный клапан, который не даёт стечь воде назад в подающий трубопровод и источник после отключения насосного оборудования. В противном случае после выключения насоса воздух из бака будет выдавливать воду в скважину.
Обратный клапан монтируется на насосное оборудование перед подключением всех остальных элементов системы водоснабжения. Дальнейшие работы ведут в такой последовательности:
Для начала необходимо правильно установить погружной насос. Для этого нужно при помощи верёвки с грузом измерять глубину скважины или колодца. После этого по мокрому месту на верёвке можно определить глубину погружения насосного оборудования.
Важно: скважинный насос стоит опустить ниже водного зеркала не более чем на 30 см.
После того, как насос опущен в скважину, трос, на котором он крепится, надёжно фиксируется на поверхности у оголовка гидротехнического сооружения.
После этого шланг или трубопровод, идущий от насосного агрегат на поверхности, скрепляется с реле при помощи специального штуцера. Этот штуцер должен иметь пять разъёмов.
После этого к разъёмам на штуцере нужно подключить систему водопровода, идущую в дом, и гидробак. Также к ещё одному разъёму необходимо подсоединить устройство управления всей системой водоснабжения.
Внимание: все соединения необходимо тщательно герметизировать при помощи пакли, обработанной герметиком, или ФУМ-ленты.
Теперь можно выполнять настройку реле.
Настройка реле
Для эффективной и правильной работы гидробака и всей системы водоснабжения необходимо правильно настроить реле
Для эффективной и правильной работы гидробака и всей системы водоснабжения необходимо правильно настроить реле. Поскольку обычно этот агрегат идёт с заводскими настройками, это делается в такой последовательности:
Если в системе есть вода, её необходимо слить, открыв нижний кран.
Теперь можно открыть крышку на реле и включить насос для закачки воды.
В момент отключения насосного оборудования нужно засечь показания манометра и записать их.
После этого открывают самый удалённый в системе кран и ждут, когда после вытекания определённого количества воды насосное оборудование снова запустится. В этот момент фиксируют показания манометра и записывают их. Теперь находим разницу, отняв от большего числа меньшее значение. Она должна быть равна 1,4 бар. Если ваш показатель оказался меньше, необходимо туже затянуть гайку, установленную на малой пружине. Если же найденное число больше, эту гайку необходимо ослабить.
При этом если в момент вытекания воды из самого удалённого крана, вам не понравился напор, то нужно подтянуть гайку на большой пружине после отключения агрегата от сети. Чтобы сделать напор меньше, нужно наоборот ослабить гайку.
После выполнения настройки систему запускают и проверяют её эффективность. Настройку можно повторять несколько раз, пока вас не будет полностью устраивать, как работает система водоснабжения.
Источники: http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/shema-podklyucheniya-gidroakkumulyatora-dlya-sistem-vodosnabzheniya.html, http://aqua-guru.ru/nasos/kak-podklyuchit-gidroakkumulyator.html, http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosnye-stancii/sxema-podklyucheniya-gidroakkumulyatora-k-pogruzhnomu-nasosu.html
rusbyr.ru
Как правильно подключить гидроаккумулятор для водоснабжения
Схема подключения гидроаккумулятора для систем водоснабжения: установка, как подключить
Схема подключения гидроаккумулятора для систем водоснабжения
Правильно выбранная схема подключения гидроаккумулятора для систем водоснабжения обеспечит удобство эксплуатации, а также долговечность и экономичность работы системы. Гидроаккумулятор – это важный узел системы водоснабжения, в котором находится вода и сжатый воздух, разделенные мембраной.
При изменении параметров потока воды (снижение давления), насос включается и вода закачивается в гидроаккумулятор, восстанавливая параметры необходимого максимального давления и затем отключается. Далее расход воды идет из гидравлического устройства, предотвращая частые включения перекачивающего агрегата, что происходит до следующего момента падения давления до минимального порога. Кроме того, гидроаккумуляторы могут обеспечивать работу системы некоторое время (зависит от объема резервуара) при отключении электроэнергии или повреждении насоса.
Виды гидроаккумуляторов и их устройство
В общем виде все гидроаккумуляторы стоят из следующих основных частей:
корпус с ножками,
мембрана (в некоторых моделях заменяется резиновой грушей, расположенной в корпусе по принципу «сосуд в сосуде»),
ниппеля для закачки воздуха, обычно снабженного защитной крышкой.
Некоторые изделия имеют отличительные конструктивные особенности:
горизонтальные модели дополняются краном или вентилем для стравливания воздуха,
оборудование для питьевой воды снабжается «грушами» из специальных сортов каучука, химически нейтральных и не дающих жидкости посторонних запахов или привкусов,
гидроаккумуляторы для систем отопления представляют собой расширительные баки.
По типу расположения различают два типа моделей:
Горизонтальные изделия чаще используются для наружных насосов. Перекачивающие агрегаты в таких случаях устанавливаются на гидроаккумуляторы.
Вертикальными моделями чаще оснащаются системы водоснабжения с погружными насосами.
Выбор конфигурации и установка гидроаккумулятора для систем водоснабжения в то же время может осуществляться из соображений наличия свободного пространства для монтажа той или иной модели.
По назначению различают следующие типы гидроаккумуляторов:
для холодного водоснабжения (наиболее популярный вариант, использующийся не только в домах с постоянным проживанием, но и на дачах),
для горячего водоснабжения, изготавливаемые из материалов, способных выдерживать высокие температуры и устанавливающиеся при монтаже полноценной системы, включающей холодное и горячее водоснабжение
расширительные баки для отопительных систем .
Отопительные гидроаккумуляторы окрашиваются в красный цвет, а оборудование для систем водоснабжения (ХВС и ГВС) – в синий.
Подключение гидроаккумулятора к погружному насосу
Схема подключения гидроаккумулятора к погружному насосу в обязательном порядке должна включать в себя обратный клапан. Его наличие не позволит сжатому воздуху через мембрану выдавить воду обратно в скважину. Клапан монтируют сразу на насос, до подключения других элементов системы.
Первым этапом является установка погружного насоса. Для этого с помощью веревки и груза определяется глубина скважины, после чего отмечается место на веревке, до которого необходимо будет опустить перекачивающий агрегат, чтобы он находился на расстоянии 20-30 см от дна. После фиксации насоса, его напорную трубу или шланг, выходящий на поверхность, соединяют с реле давления, используя коллектор (штуцер) на пять разъемов. К этому же коллектору последовательно подключают гидроаккумулятор и водопровод для подачи к точкам потребления. Оставшийся разъем используется для подключения системы управления оборудованием.
Подключение погружного насоса к гидроаккумулятору, как и другие, описанные ниже системы, обязательно нуждаются в герметизации всех соединений. Для этого используется лента ФУМ либо пакля с герметиком .
Подключение к поверхностному насосу
Перед тем, как приступить к подключению гидроаккумулятора к поверхностному насосу, необходимо определиться с требуемыми параметрами подачи воды в частности, решить, какое давление необходимо в системе. Считается, что водоснабжение с небольшим количеством точек потребления может работать при давлении 1,5 атм. В зависимости от наличия оборудования, требующего большого напора, это значение может увеличиваться до 6 атм. более высокое давление считается опасным для коммуникаций и соединительных элементов.
Считая выбранное давление номинальным, определяют, какое понижение целесообразно считать допустимым, то есть, при каком значении будет включаться насос. Критическое значение выставляют на реле управления, а со стороны ниппеля производят измерения давления воздуха в гидроаккумуляторе при отсутствии в нем воды. Полученное значение должно быть ниже минимально допустимого на 0,5-1,0 атм.
Схема подключения гидроаккумулятора к поверхностному насосу такая же как при подключении насосной станции, в комплектацию которой уже включен гидроаккумулятор
Если в этом направлении не требуется корректировка (например, подкачка насосом), собирается схема подключения гидроаккумулятора для систем водоснабжения
с использованием пятивходного коллектора. Первым устанавливается гидроаккумулятор, потом последовательно: напорная труба насоса, бытовой водопровод, реле давления, манометр.
Подключение насосной станции
Бытовые насосные станции часто представляют собой комплекс оборудования, включающего перекачивающий агрегат, гидроаккумулятор и приборы контроля. Поэтому схема подключения гидроаккумулятора к насосной станции в данном случае аналогична подсоединению обычного перекачивающего агрегата.
Несколько более сложно подключение повышающей насосной станции для большого объема водопотребления. Такое оборудование часто устанавливается при водоснабжении нескольких домов от одного источника (скважины). Такие станции, как правило, оснащаются несколькими перекачивающими агрегатами, один из которых работает постоянно. В этом случае организуется два мини-коллектора. К одному из них подключаются всасывающие патрубки насосов, а в другой подается перекачивающаяся жидкость. Такая схема позволяет переключать насосы, выводить один из них в ремонт без прекращения водоснабжения.
Подключение гидроаккумулятора к водонагревателю
Разобравшись с тем, как подключить гидроаккумулятор для систем водоснабжения, будет легче понять принципы установки оборудования при монтаже отопительной системы.
Функции гидроаккумулятора в системе отопления несколько отличаются от задач, выполняемых в системе водоснабжения, хотя принцип действия остается тем же. Вода, являющаяся теплоносителем, при нагреве расширяется, поэтому для предотвращения разрушения элементов системы необходимо резервуар с меняющимся объемом для нивелирования происходящих в системе изменений. Гидроаккумуляторы отопительных систем, представляющие собой расширительные баки, врезаются в отличии от аналогичных резервуаров для водоснабжения не в прямую, а в обратную линию перед соединением ее с котлом по ходу циркуляции.
Вы можете посмотреть как подключить гидроаккумулятор для систем водоснабжения с подробными комментариями.
Какие могут понадобится фильтры для воды мы рассказали здесь .
О выборе дренажных насосов у нас есть отдельная статья http://okanalizacii.ru/drenazh/kak-vybrat-drenazhnyj-nasos-dlya-gryaznoj-vody.html. Данный агрегат будет полезен на любом участке.
Настройка реле
Несмотря на отсутствие сложных элементов в конструкции реле давления, его настройка требует знания некоторых нюансов. Под крышкой устройства находятся только две пружины и две гайки – одна пара меньше чем вторая. В инструкциях обычно указывается, что большая пара «пружина-гайка» предназначена для выставления значения, при котором будет включаться насос. Меньшая пара используется для настройки разницы давлений (корректная работа перекачивающего агрегата – это включение и выключение, а следовательно необходим верхний и нижний предел). В этом отношении пружинно-гаечные пары работают согласованно, и большая пара, отвечающая за включение агрегата, является в то же время отправной точкой для работы и настройки меньшей пары.
Обычно для нормальной работы системы достаточно, чтобы разница между верхним и нижним порогом (значениями отключения и включения насоса), составляла порядка 1-2 атмосфер.
Настройка гидроаккумулятора водоснабжения производится в определенной последовательности.
При рабочем давлении (по манометру) насос отключается, а гайка меньшей пружины медленно вращается по направлению уменьшения до момента срабатывания.
Открывается кран, вода из системы сливается. В процессе слива контролируются показания манометра и отмечается давление срабатывания (насос включился). В идеале полученный параметр выше от аналогичного в пустом гидроаккумуляторе, но незначительно (0,5-1 атм.).
Вращением гайки большей пары устанавливается нижний предел давления.
Малая пара подстраивается под установленное значение.
Главная » Водоснабжение » Как подключить гидроаккумулятор в систему водоснабжения
Как подключить гидроаккумулятор в систему водоснабжения
Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.
Функции, назначение, виды
Место установки — в приямке или в доме
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:
Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.
Установка гидроаккумулятора в приямке
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
для холодной воды;
для горячей воды;
для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Принцип работы гироаккумулятора с мембраной в виде груши
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Строение гидроаккумулятора большого размера
Как выбрать объем бака
Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.
При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.
Объем выбирают исходя из среднего расхода
Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.
Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз. мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.
Каким должно быть давление в гидроаккумуляторе
В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.
Конструкция гидроаккумулятора (изображение фланцев)
Предварительная проверка и коррекция давления
Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.
Подключить манометр к ниппелю
При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.
Какое давление воздуха должно быть
Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.
Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:
Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

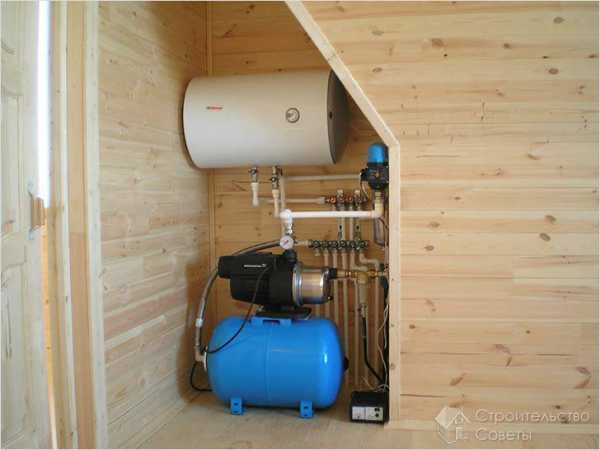

Подключение гидроаккумулятора к поверхностному насосу
Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

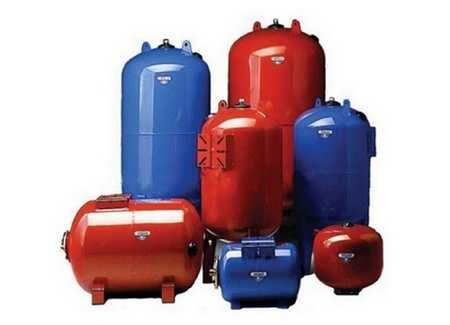

Как выбрать
Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

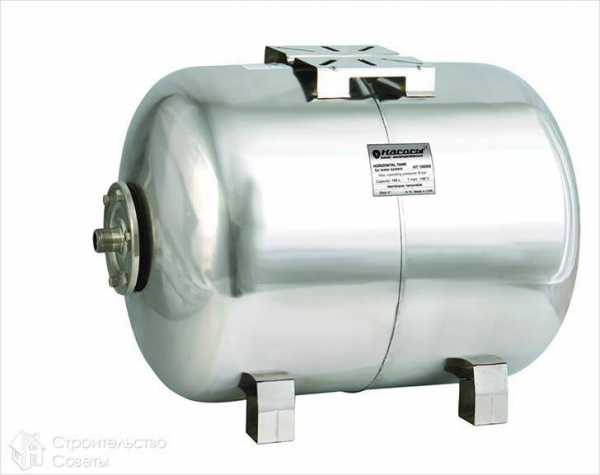

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки
Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.
Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.
Подключение гидроаккумулятора к системе
Обычно системе водоснабжения частного дома состоит из:
насоса;
гидроаккумулятора;
реле давления;
обратного клапана.
Схема подключения гидроаккумулятора
В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.
С пятивыводным штуцером или без
Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.
Пятивыводной штуцер для обвязки гидроаккумулятора
Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.
Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера
Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.
Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы
Как обычно, вариантов несколько, выбирать вам.
Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).
Схема подключения гидроаккумулятор к погружному насосу
Как установить два гидробака на один насос
При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

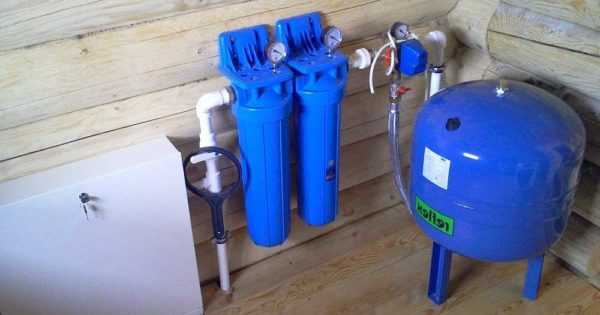

Подключение нескольких гидробаков в одну систему
Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.
Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.
Подключение гидроаккумулятора к насосу водоснабжения
Сегодня сложно себе представить даже загородный дом без системы водоснабжения. Однако помимо насосного оборудования для скважины или колодца в некоторых случаях может понадобиться установка гидроаккумулятора. Это устройство используют в том случае, если после подъёма из скважины вода не может быть доставлена ко всем точкам водоразбора. Гидроаккумулятор помогает регулировать давление воды в системе водоснабжения. Существуют разные схемы подключения гидробака к водопроводной сети. Выбор той или иной схемы зависит от используемого насоса. В нашей статье мы рассмотрим схему подключения гидроаккумулятора к погружному насосу, установленному в скважине или колодце.
Конструкция гидробака

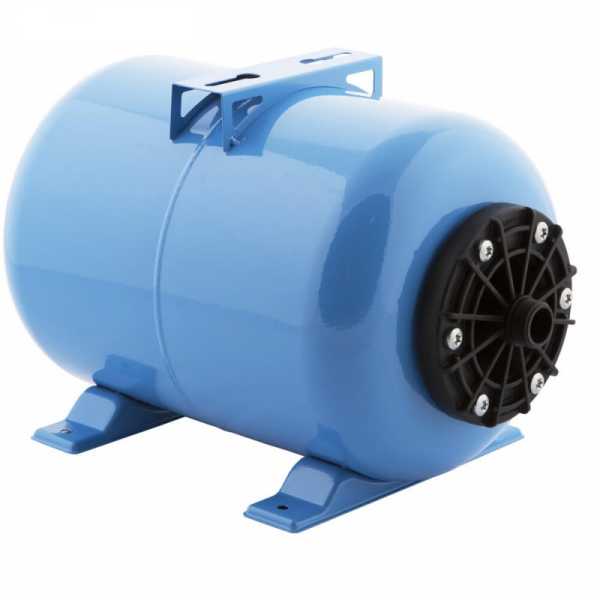

Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё
Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё. Эта груша выполняет функции мембраны. По сути, гидробак – это звено в системе водоснабжения. Он способен накапливать определённый объём жидкости и создавать необходимое давление воды в трубопроводе. Благодаря тому, что в системе создаётся требуемое давление, обеспечивается эффективная работа санитарно-технических приборов, стиральной и посудомоечной машины, а также подача жидкости на верхние этажи жилого дома и в самые удалённые точки.
Сам по себе гидроаккумулятор состоит из следующих составных частей:
мембрана в виде резиновой груши – это эластичное изделие, которое крепится к входной части бака и находится внутри корпуса. В горловине ёмкости установлен пропускной фланец с клапаном;
металлический корпус на ножках – это герметичный бак, который может справиться с рабочим давлением от 1,5 до 6, а порой и 10, атмосфер;
ниппель с защитным закрывающим механизмом находится с обратной стороны корпуса. Это устройство позволяет закачивать воздух в пространство между резиновой грушей и стенками корпуса.
Помимо этого, для работы всей системы водоснабжения с гидробаком необходимо реле давления, которое позволяет поддерживать заданное давление в системе и управляет запуском и остановкой погружного насоса, а также обратный клапан.
Для фиксации резиновой груши к корпусу используется специальный фланец. В его конструкции есть входной патрубок. Внутреннее строение этого бака выполнено так, что между мембраной и стенками корпуса есть воздух. Он должен быть под определённым давлением, которое нагнетается в камеру при помощи автомобильного или велосипедного насоса. Этот воздух не только помогает поддерживать необходимое давление в системе водоснабжения, но и противодействует перерастяжению груши, в которую закачивается вода при помощи погружного насоса из скважины или колодца.
Все гидроаккумуляторы можно разделить на несколько видов:
агрегаты, предназначенные для работы с системами холодного водоснабжения;
устройства для трубопроводов с горячей водой;
расширительные гидробаки для систем отопления.
В нашей статье мы рассмотрим схему подключения и принцип работы гидробака для систем холодного водоснабжения. Этот бак устроен таким образом, чтобы накапливать необходимые объёмы воды и обеспечивать подачу жидкости к точкам водораздачи. Подобное оборудование позволяет избегать гидроударов и защищать скважинный насос от частого включения.
Принцип работы
Частота запуска скважинного насосного оборудования напрямую связана с объёмом резиновой груши и интенсивностью водопотребления
Схема работы гидробака после его подключения к системе водоснабжения выглядит следующим образом:
При помощи погружного насоса вода перекачивается из скважины или колодца в резиновую грушу бака.
По мере закачки воды давление воздуха в камере между стенками корпуса и резиновой груши повышается за счёт растяжения водой мембраны. Когда оно достигает установленного на реле максимума, контакты размыкаются, и насос отключается.
При этом вы можете продолжать пользоваться водой за счёт того, что мембрана выталкивает её к точке с открытым краном, бытовой технике или санитарно-техническому прибору. По мере уменьшения объёма жидкости в резиновой груше, её стенки меньше давят на воздух в камере и давление постепенно понижается. Когда оно достигает установленного на реле минимума, контакты замыкаются, и насос снова начинает работать и закачивать воду из скважины или колодца в бак.
Затем цикл повторяется.
Важно: частота запуска скважинного насосного оборудования напрямую связана с объёмом резиновой груши и интенсивностью водопотребления. То есть объём бака необходимо подбирать с учётом потребности в воде конкретной семьи, чтобы не повышалась частота запуска насосного агрегата, и это не приводило к его быстрому износу.
Преимущества использования гидробака
Установка гидроаккумулятора даёт вам множество неоспоримых преимуществ перед использованием конструкций без него
Установка гидроаккумулятора даёт вам множество неоспоримых преимуществ перед использованием конструкций без него:
Благодаря большой вместительности бака у вас всегда есть запас воды, даже если в источнике по каким-то причинам вода пропадёт.
При помощи этого оборудования можно поддерживать необходимое давление в системе водоснабжения, что обеспечит вам равномерную подачу жидкости во всех точках водораздачи.
Гибробак надёжно защищает систему от гидроударов.
Срок службы насосного оборудования увеличивается за счёт более редких запусков агрегата.
Благодаря нагнетанию воды в трубопровод обеспечиваются оптимальные условия для работы бытовой техники (стиральной и посудомоечной машины).
Особенности установки
Схема подключения гидробака подразумевает использование следующего дополнительного оборудования
Схема подключения гидробака подразумевает использование следующего дополнительного оборудования:
скважинный насос;
реле;
трубопровод для подачи воды от насосного оборудования к баку и от него к точкам водоразбора;
обратный клапан;
запорная арматура;
фильтрующее приспособление для грубой очистки воды;
дренаж в систему канализации.
Схема подключения к поверхностному насосу или насосной станции выглядит намного проще, поскольку выполняется блочная установка реле, то есть оно устанавливается в комплексе с насосным оборудованием, также имеется встроенный фильтр грубой очистки и обратный клапан.
Подключение гидроаккумулятора
При подключении гидробака к погружному насосному оборудованию обязательно используется обратный клапан
При подключении гидробака к погружному насосному оборудованию обязательно используется обратный клапан, который не даёт стечь воде назад в подающий трубопровод и источник после отключения насосного оборудования. В противном случае после выключения насоса воздух из бака будет выдавливать воду в скважину.
Обратный клапан монтируется на насосное оборудование перед подключением всех остальных элементов системы водоснабжения. Дальнейшие работы ведут в такой последовательности:
Для начала необходимо правильно установить погружной насос. Для этого нужно при помощи верёвки с грузом измерять глубину скважины или колодца. После этого по мокрому месту на верёвке можно определить глубину погружения насосного оборудования.
Важно: скважинный насос стоит опустить ниже водного зеркала не более чем на 30 см.
После того, как насос опущен в скважину, трос, на котором он крепится, надёжно фиксируется на поверхности у оголовка гидротехнического сооружения.
После этого шланг или трубопровод, идущий от насосного агрегат на поверхности, скрепляется с реле при помощи специального штуцера. Этот штуцер должен иметь пять разъёмов.
После этого к разъёмам на штуцере нужно подключить систему водопровода, идущую в дом, и гидробак. Также к ещё одному разъёму необходимо подсоединить устройство управления всей системой водоснабжения.
Внимание: все соединения необходимо тщательно герметизировать при помощи пакли, обработанной герметиком, или ФУМ-ленты.
Теперь можно выполнять настройку реле.
Настройка реле
Для эффективной и правильной работы гидробака и всей системы водоснабжения необходимо правильно настроить реле
Для эффективной и правильной работы гидробака и всей системы водоснабжения необходимо правильно настроить реле. Поскольку обычно этот агрегат идёт с заводскими настройками, это делается в такой последовательности:
Если в системе есть вода, её необходимо слить, открыв нижний кран.
Теперь можно открыть крышку на реле и включить насос для закачки воды.
В момент отключения насосного оборудования нужно засечь показания манометра и записать их.
После этого открывают самый удалённый в системе кран и ждут, когда после вытекания определённого количества воды насосное оборудование снова запустится. В этот момент фиксируют показания манометра и записывают их. Теперь находим разницу, отняв от большего числа меньшее значение. Она должна быть равна 1,4 бар. Если ваш показатель оказался меньше, необходимо туже затянуть гайку, установленную на малой пружине. Если же найденное число больше, эту гайку необходимо ослабить.
При этом если в момент вытекания воды из самого удалённого крана, вам не понравился напор, то нужно подтянуть гайку на большой пружине после отключения агрегата от сети. Чтобы сделать напор меньше, нужно наоборот ослабить гайку.
После выполнения настройки систему запускают и проверяют её эффективность. Настройку можно повторять несколько раз, пока вас не будет полностью устраивать, как работает система водоснабжения.
Источники: http://legkoe-delo.ru/remont-doma/dom-i-sad/56145-skhema-podklyucheniya-gidroakkumulyatora-dlya-sistem-vodosnabzheniya-ustanovka-kak-podklyuchit, http://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora, http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosnye-stancii/sxema-podklyucheniya-gidroakkumulyatora-k-pogruzhnomu-nasosu.html
santex1.ru

РубрикаРазное
